Классификация, разновидности скользящих опор трубопровода

Опора и подвеска — это специальные конструкции, изготовляются из стали. Трубопроводы создают различные осевые напряжения. Воспринять эти силы, основная задача применяемых металлоконструкций. Они используются при монтаже различных типов трубопроводов, применяемых на атомных станциях, при передачи нефтепродуктов, газа, а также в сфере ЖКХ.

Разновидности опор по применению
Особенности
Классификация
Монтаж

Воспринять эти силы, основная задача применяемых металлоконструкций. Они используются при монтаже различных типов трубопроводов, применяемых на атомных станциях, при передачи нефтепродуктов, газа, а также в сфере ЖКХ.

Разновидности опор по применению

Неподвижные опоры. Этот вид опор характерезуется жестким креплением к трубе. Сами крепления, привариваются к опорной площадке.
Подвижные опоры. Эта разновидность, крепиться непосредственно на трубопроводе, при этом, фиксация с опорной площадкой отсутствует. Такое крепление, позволяет трубопроводу двигаться вдоль своей оси, а так же в поперечном направлении.

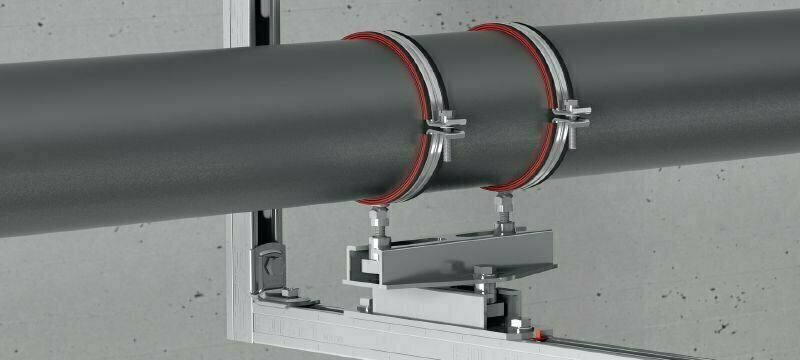

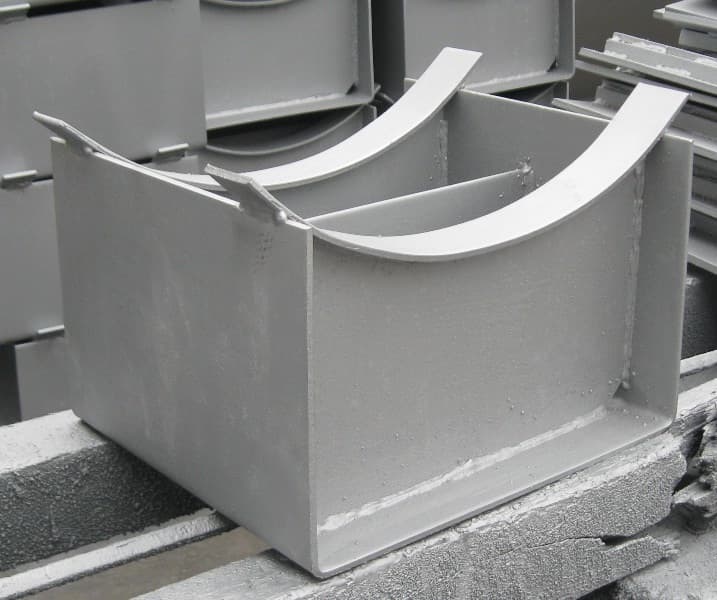

Скользящие опоры, представляют собой разновидность подвижных опор, позволяющих двигаться трубопроводу по всем направлениям.

Наиболее распространёнными и часто применяемыми опорами, являются скользящие.

Особенности

Главное отличие скользящих опор от неподвижных, заключается в том, что они могут принимать на себя как горизонтальные, так и вертикальные нагрузки. При этом, износ трубопровода, минимизирован.

Классификация

Данные элементы трубопроводов используются в зависимости от технологии установки и конструктивных особенностей:

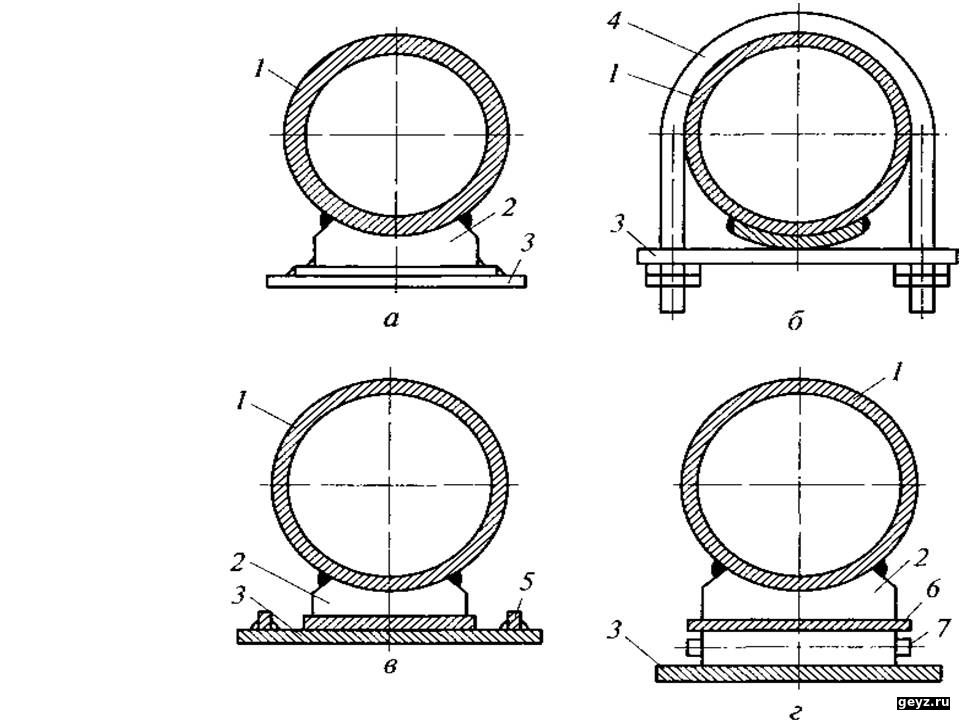

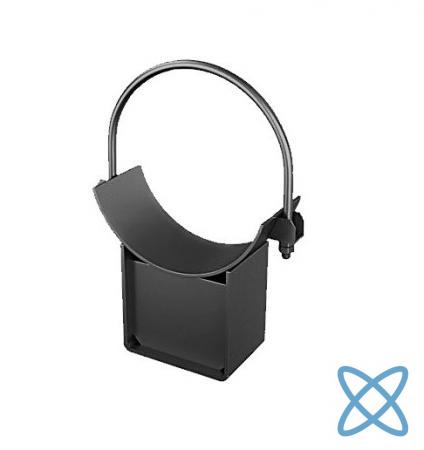

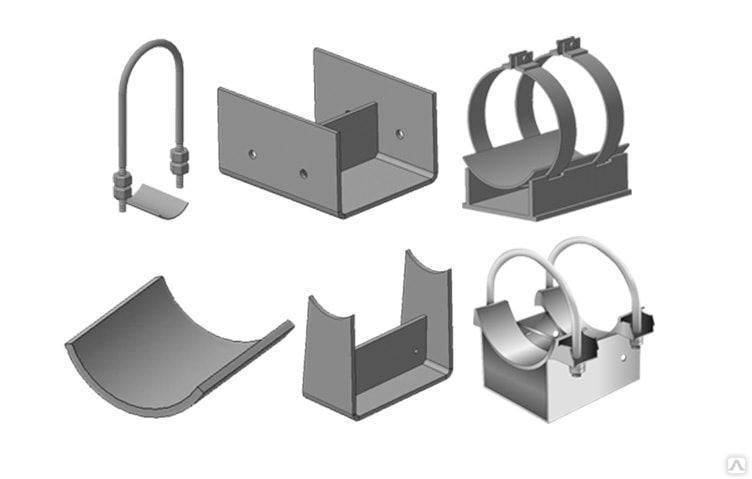

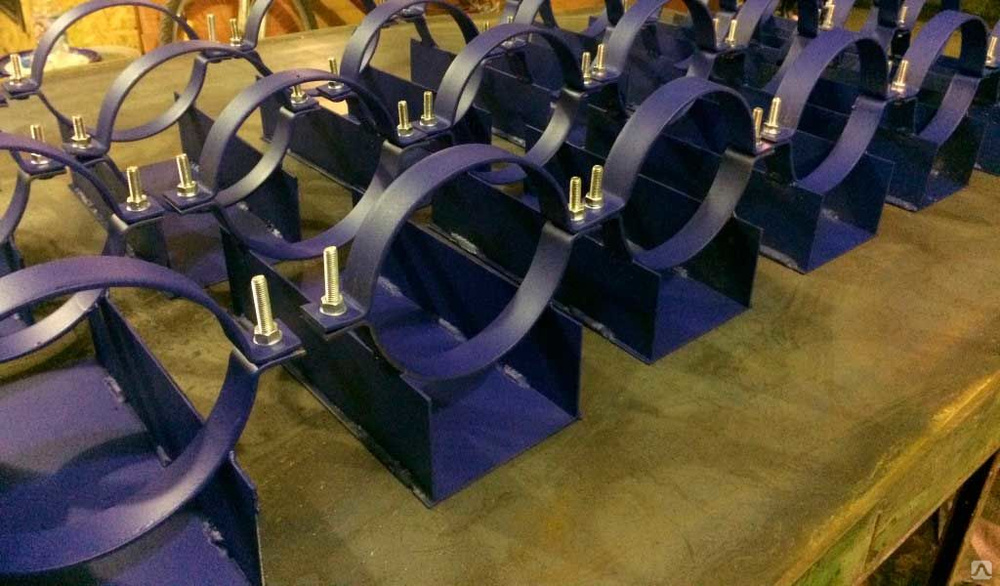

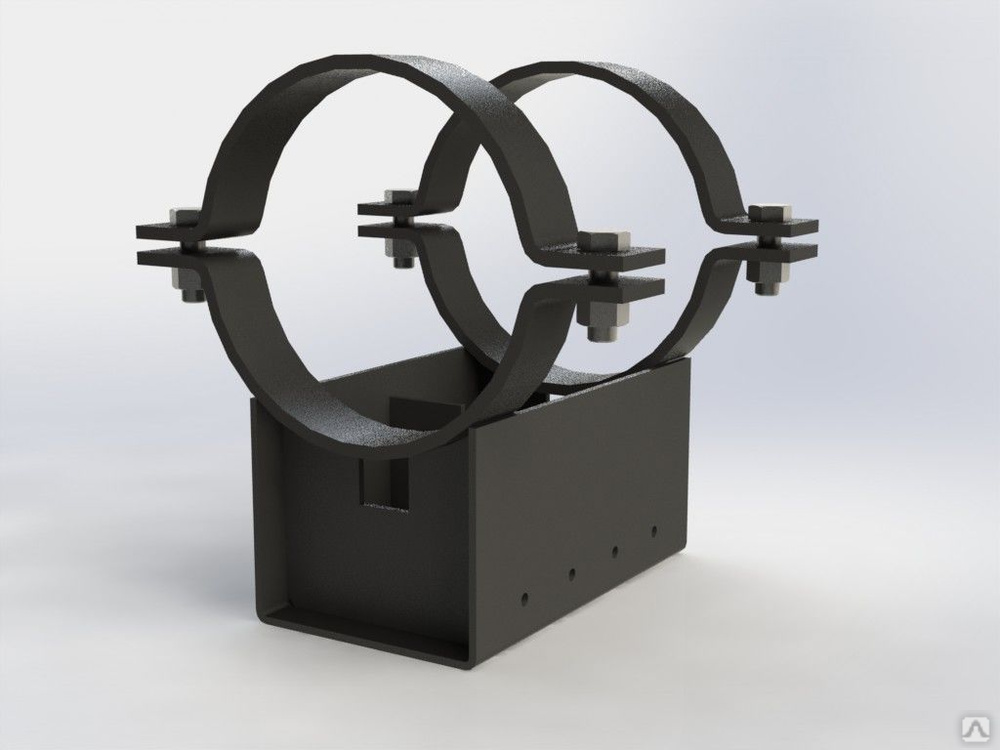

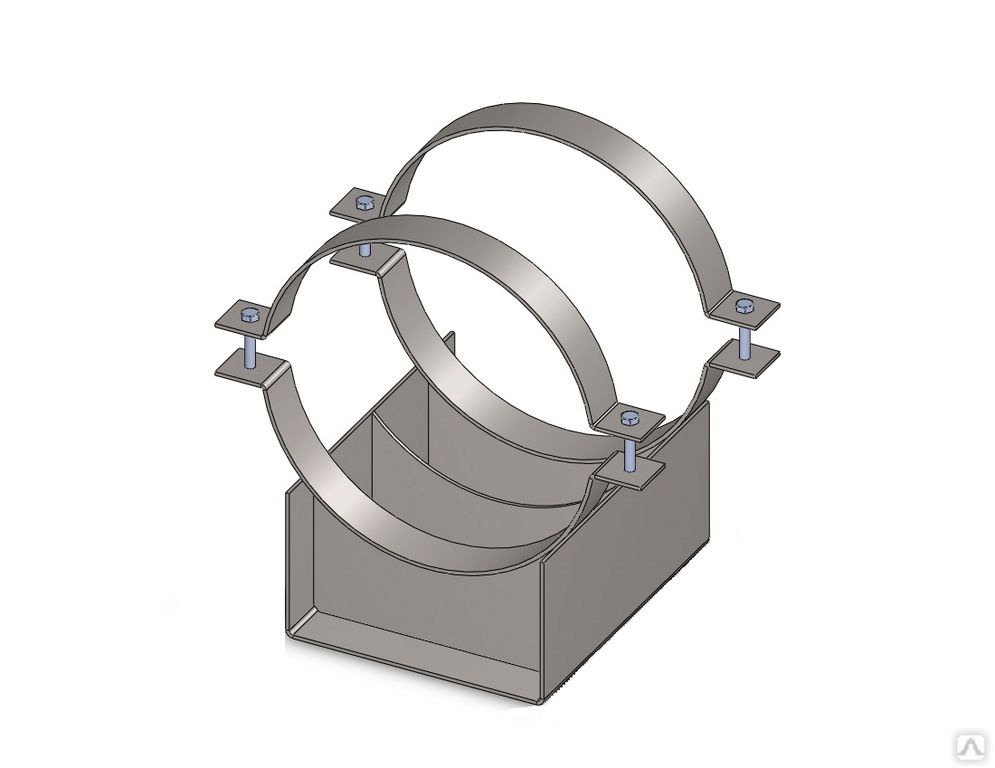

Корпусные хомутовые изделия

Они могут быть представлены как подвижными, так и неподвижные опорами трубопроводов. Их можно разделить на элементы с хомутом плоского и круглого типа. Первый тип, применяется только для стальных конструкций. Опоры с круглым хомутом, можно применять как для стальных, так и для изолированных трубопроводов. Также к данном типу изделий относят бугельные опоры,имеющие рёбра жесткости.

Корпусная приварная опора

Характерезуется простым монтажом. Кроме того, она отличается невысокой стоимостью. Применяется преимущественно для конструкций из стали. Она может быть как неподвижной, так и скользящей

Щитовые

Такие опоры, применяются для закрепления вертикальных участков. Их монтаж производится с помощью сварки. Чаще всего применяются там, где нужны прохождение через стену. Их относят к неподвижным опорам.

Крутоизогнутые опоры

Они устанавливается под изгиб трубопровода. Могут быть и мобильные, и неподвижные. Также применяются в качестве крепления оборудования.

Бескорпусные

К ним относятся неподвижные и подвижные опоры трубопроводов. Последние характерезуются свободным перемещением конструкций, первые соединяются с основанием с помощью сварки. Такие изделия ещё называют хомутовыми направляющими.

Монтаж

Расстояние между опорами, каждый раз рассчитывается индивидуально под конкретный трубопровод. При таком расчёте, необходимо учитывать диаметр и тип применяемого трубопровода. К примеру, конструкции применяемые для тепловых сетей или горячего водоснабжения, где используются трубы в полипропиленовой изоляции, требуют меньшего расстояния между опорами, нежели при применение в системах холодного водоснабжения.
При монтаже, учитывается разновидность и конструкция опоры, место для монтажа каждого изделия. Для этого, проводится технический расчет, расстояние между опорами трубопроводов Подвижные изделия устанавливаются непосредственно на трубопроводы, перед этапом протаскивания в футляры. Благодаря этому, избегается повреждение заводского слоя изоляции. Между футляром и опорой, дополнительного прокладывается безосновной материал, а на соприкосаемые поверхности наносится смазка.

После завершения монтажа опор, производится приварка хомутов, а также их стяжка для обжатия. После этого, в месте повреждения заводского слоя изоляции и приварки производится окраска с целью защиты от внешних воздействий.

Скользящие и неподвижные опоры трубопроводов

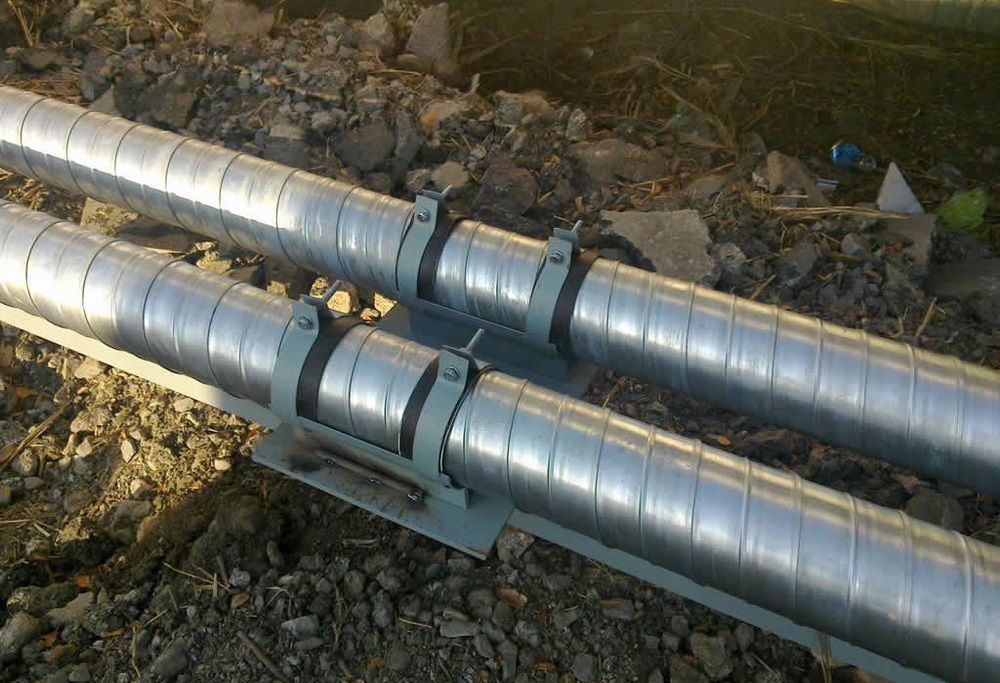

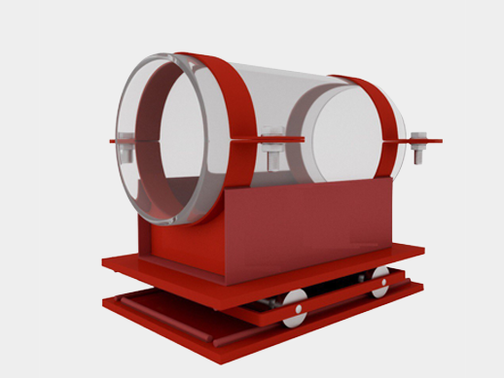

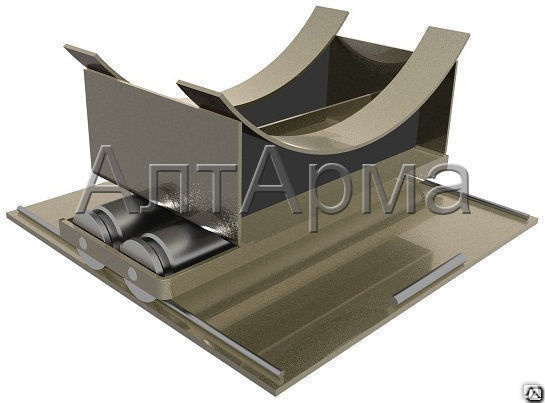

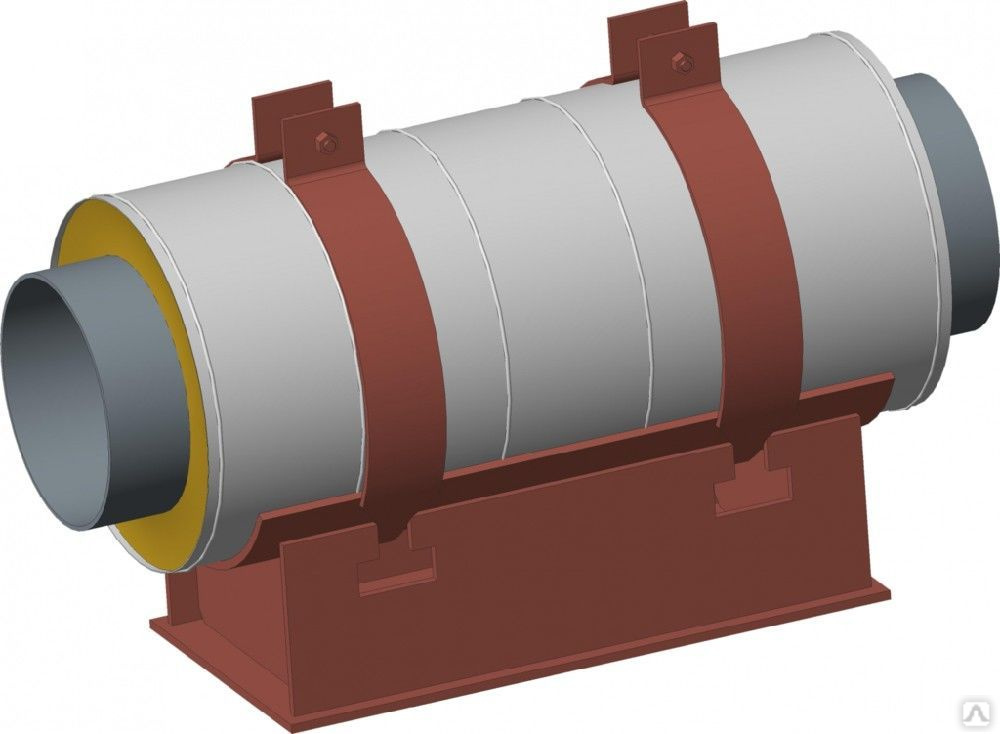

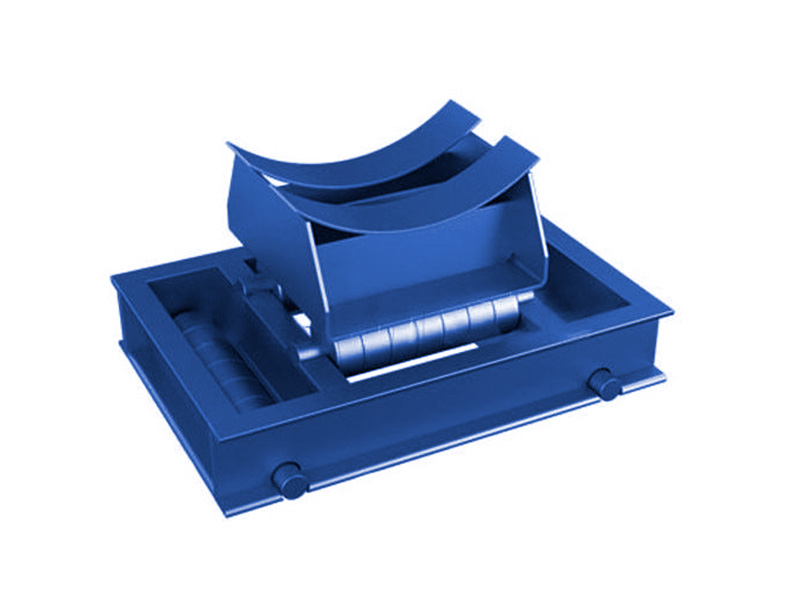

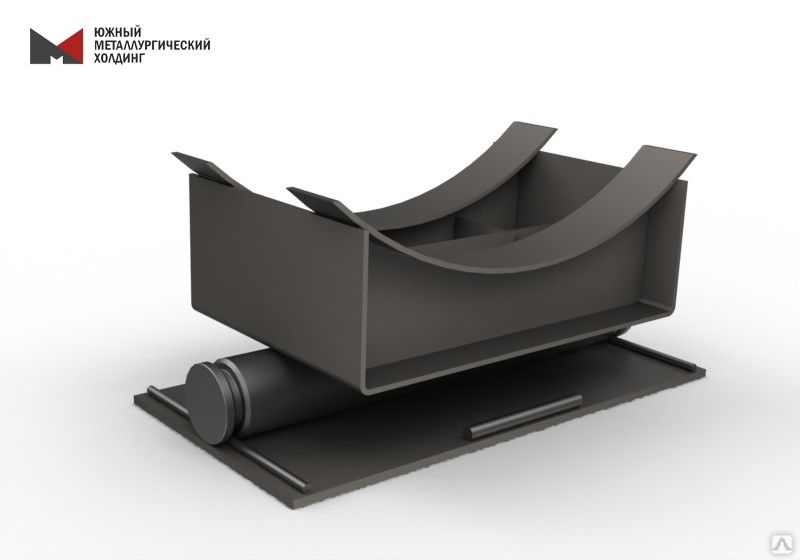

Опоры катковые

Для удержания трубопровода в проектном положении устанавливают опоры скользящие и катковые. Для трубопроводов с диаметрами до 170 мм экономически целесообразно использование более дешевых скользящих конструкций. При монтаже трубопроводов больших диаметров рекомендуется применение катковых опор, поскольку именно они способны обеспечить наиболее эффективную защиту поверхности труб от механических повреждений в результате подвижек от тепловых, вибрационных или импульсных расширений.

Опоры бугельные

Бугельные опорные элементы под трубопровод относится к категории продукции, к которым применяются жёсткие требования к прочности и сопротивлению к механическим нагрузкам. Технически опорное основание трубопровода представляет собой усиленный смонтированных на стальном корпусе хомут, в состав которого входят стянутые при помощи болтов или шпилек полуобечайки. Подобная конструкция является основной причиной, что опорные конструкции с бугельными креплениями трубопроводов многократно прочнее остальных разновидностей опорных материалов.

Опоры пружинные

Металлоконструкции имеют свойство расширяться или сужаться под воздействием температуры. Компенсировать смещение вертикального или горизонтального трубопровода помогают пружинные опоры, подвески и блоки. Их применяют для паровых и водных теплотрасс. Выбор элементов зависит от условий монтажа в конкретном случае.

Опоры регулируемые

Регулируемые опоры для труб предназначены для компенсации нагрузки подвижных трубопроводных конструкций. В настоящее время регулируемые опоры нашли широкое применение для трубопроводов различного диаметра, эксплуатация которых осуществляется в сложных климатических условиях. С помощью этих изделий становится возможным снижение негативного влияния внешних факторов, которые способны стать причиной преждевременного выхода из строя всей магистральной конструкции.

Опоры разгрузочные обвязки ГПА

Разгрузочные опоры изготавливаются в строгом соответствии с проектной документацией по индивидуальным или типовым чертежам. В настоящее время опора разгрузочная представляет собой наиболее важный и ответственный узел всех порно-подвесных конструкций. Именно на эти стальные элементы приходятся основные нагрузки, которые возникают в процессе работы трубопровода.

Опоры ТПР

Опора ТПР представляет собой один из важнейших элементов в конструкции любого трубопровода. Именно на них приходится основная масса труб и лишь остаточные нагрузки переходят на несущие конструкции или грунт.

Опоры Л8-1ХХ

Опоры трубосистем по чертежам Л8-1ХХ относятся к классу поддерживающей арматуры высокого качества. Эти механизмы должны изготавливаться только из высококачественных сортов низколегированной углеродистой или жаропрочной стали. Наша компания четко следит за стандартами качества при изготовлении данной категории товара.

Опоры Л8-5ХХ

Главной задачей поддерживающих механизмов л-8 является гашение нагрузки на трубомагистраль, которая неизменно возникает во время прохождения по ней рабочих сред. Наши товары с успехом эксплуатируется на крупных нефтедобывающих, химических и энергетических производствах страны. Чертежи л-8 включают в себя более 10 разновидностей подвижных и неподвижных опорных механизмов, которые используются для обеспечения устойчивости трубосети.

Опоры серия 4.903-10 выпуск 4

Опоры серии 4.903-10 выпуск 4 представляют собой усиленные конструкции поддержки трубопровода. Их применение необходимо в местах особой нестабильности системы. Наша компания изготавливает данный вид конструкций, как в боковом, так и в щитовом варианте. Элементы класса 4.903-10 в виде щита являются неподвижными и имеют в своей конструкции дополнительные полукольца, которые компенсируют нагрузку трубы по оси.

Опоры серия 4.903-10 выпуск 5

Опора скользящая серия 4.903-10 выпуск 5 представляет собой специальную конструкцию из металла, предназначенную для поддержки трубопроводных систем, эксплуатируемых в различных областях человеческой деятельности. Особенностью данных изделий является тот факт, что они способны выдерживать только вертикальные нагрузки, при этом они не способны препятствовать деформации труб вследствие температурных перепадов.

Опоры серия 4.903-10 выпуск 6

Применение опор серии 4.903-10 выпуск 6 возможно на горизонтальных и вертикальных трубопроводах. Таким образом, жесткие подвесные опоры, используемые только на горизонтальных трубопроводах, выпускаются с диаметрами от Dy=25 до Dy=600, а пружинные опоры, используемые и на вертикальных, и на горизонтальных, имеют типоразмеры от Dy=150 до Dy=1400.

Опоры серия 5.903-13 выпуск 6

Опоры серии 5.903-13 выпуск 6 производятся Российскими заводами, и бывают двух видов: пружинная и подвесная жесткая. Для трубопроводов тепловых сетей, при изготовлении пружинных и жестких подвесок, заводы придерживаются установленных требований (чертежей) для типовых конструкций указанной данной серии опор 5.903-13 неподвижные опоры.

Опоры серия 5.903-13 выпуск 7

Опора неподвижная серии 5.903-13 выпуск 7 предназначена для жесткого и неподвижного крепления трубы. Использование опор позволяет не допустить перемещения трубопровода под вес транспортируемой рабочей среды. Также с помощью этого поддерживающего элемента осуществляется снижение нагрузок, которые возникают вследствие перепадов температур. Наибольшую популярность на российском рынке получили опоры, для производства которых используется высококачественная легированная или углеродистая сталь.

Опоры серия 5.903-13 выпуск 8

Опоры серии 5-903-13, выпуск 8 представляют собой стальную диэлектрическую плиту, которая является элементом поддерживающей конструкции. Данный вид изделий используется на трубопроводных магистральных системах. Данные подвижные опорные элементы 5-903-13 производятся из высококачественных марок стали с соблюдением всех технологических процессов.

Опоры серия 1-487-1997

Устанавливаются опоры серии 1-487 методами наземной и подземной прокладки трубопровода. При этом важно учитывать, что наземная установка происходит в витой оцинкованной стали, а подземная подходит только для опор в футлярах и происходит с предварительной прокладкой из полиэтилена. Типоразмеры данная серия предусматривает от Dy=50 до Dy=1000.

Опоры ГОСТ 14911-82 (ОСТ 36-94-83)

Опоры по Государственному Стандарту 14911-82 производятся на нашем заводе из марок стали высокого качества. Производство осуществляется при строгом соблюдении государственного стандарта и технических требований. Данные опоры трубосети могут использоваться в сетях, давление рабочих сред которых не выше 10 МПа. Температура рабочей среды не должна отклоняться от показателей 0 + 450 °C. Этот вид изделий относится к подвижному классу поддержек и может применяться в сетях промышленного назначения.

Опоры ГОСТ 16127-70

Компания “Сибстроп” поставляет подвески стальных трубопроводов, изготовленные по ГОСТ 16127-70, которые имеют различные назначения, подходящие по следующим техническим характеристикам: Dy от 25 до 500 мм t° транспортируемой среды от 0 до 450°С Ру до 100 кг/см2.

Опоры СТО 79814898

Металлические опоры трубопроводов СТО 79814898 являются важным компонентом, позволяющим фиксировать магистраль у наиболее удобном положении. Назначение опорных конструкций определяется условиями эксплуатации и нагрузки, областью использования металлических сооружений считается устройство газопровода, нефтепровода, инженерных коммуникаций ТЭС, ЖКХ, АЭС.

Опоры НТС 65-06

Опоры трубопроводов НТС 65-06 относятся к классу передвижных оставляющих надземной трубопроводной магистрали. Эти элементы просто необходимы для организации безопасной, устойчивой и надежной трубосети над землей. Особенностью опорных элементов по альбому научно-технического совета 65.06 для труб является наличие крепежных частей по типу хомута. При монтаже опоры под трубопровод, эти хомуты плотно обжимают трубу и при необходимости могут быть ослаблены и передвинуты. Наша компания изготавливает поддерживающие механизмы для труб только из высококачественных марок стали, что соответствует государственным стандартам качества.

Опоры ОСТ 36-146-88

Опоры трубомагистралей Отраслевого стандарта 36.146.88 относятся к виду поддерживающей арматуры, которая предназначена для фиксации труб и предотвращения линейных сдвигов сети. Данные изделия применяются в сетях с рабочим давлением не более 10МПА и с температурой среды от -70 °C до + 450 °C. Опорн

Опоры ОСТ 34.10

Опора ОСТ 34 представляет собой специальный конструктивный элемент трубопровода, призванный защищать трубу от случайных повреждений в месте ее контакта с опорной конструкцией. Кроме того, опора позволяет удерживать трубопровод в проектном положении и принимает на себя большую часть нагрузки, передавая ее на строительные конструкции. Также опоры могут использоваться для устранения вибраций и регулировки усилий и напряжения в магистральной системе. Опоры ОСТ 34-10 по своему назначению подразделяются на неподвижные и подвижные.

Узлы Опорные Скольжения Низкого Трения

УОСНТ предназначены для использования в опорах технологических трубопроводов и трубопроводов пара и горячей воды из углеродистой, низколегированной и легированных сталей с наружным диаметром от 100 до 1420 мм, транспортирующих вещества с температурой от 0 до 450 °С и условным давлением Ру до 10 МПа при температуре окружающей среды до минус 70 °С.
