КСО-366

Камеры КСО-366 на номинальное напряжение 6 (10) кВ переменного трехфазного тока частоты 50 Гц предназначены для распределительных устройств сетей с изолированной нейтралью. . Камеры различаются по схемам первичных соединений, комплектуются выключателями нагрузки с ручным приводом типа ВНА,  ВНП, разъединителями  РВ, РВЗ, и другим оборудованием согласно первичных схем. Габариты 1000х1000х2080.

Основные технические характеристики

Наименование параметра Значение параметра
Номинальное напряжение, кВ 6; 10
Максимальное рабочее напряжение, кВ 7,2; 12,0
Номинальный ток главных цепей и сборных шин, А 400; 630; 1000
Номинальный ток главных цепей камер с предохранителями, А:
- при U hom = 6 и 10 кВ 10;16;20;31,5;40;50;80;100
- при U hom = 6 кВ 160
Предельный сквозной ток короткого замыкания, кА 41
Предельный ток термической стойкости (1-секундный), кА 16
Габаритные размеры схем 1..13, 1ВВ, 5ВВ, 8ВВ, ( В х Ш х Г),мм 2080х 1000х 1000
Габаритные размеры схем 14,15 ( В х Ш х Г),мм 2080х 500х 1000
Выстота над уровнем моря не более 1000 м
Номинальный ток отключения встроенного выключателя нагрузки, А 400; 630; 1000
Степень защиты готового распредустройства по ГОСТ 14254-96 для:
- фасада и боковой (левой) стороны IP 20
- остальной части камер IP 00
Вид климатического исполнения УЗ по ГОСТ 15150-69
Масса камер КСО и шинных мостов, кг 100-360

electrosib.com

Ячейки и камеры КСО 366 / Цена, схемы, габариты

Ячейки КСО 366 от других моделей подобных камер отличаются самой главной их особенностью – КСО 366 сделаны с порошковой окраской. Камера КСО 366 изготовлена исключительно для комплектации распределительных устройств для сетей с изолированной нейтралью, с номинальным напряжением 6 и 10кВ и переменным трехфазным током частотой 50 Гц.

В комплект к этой камере идет КСО 366 схемы, выключатели нагрузки, автогазовый выключатель нагрузки, разъединители и приводы. Степень защиты камеры сделан по ГОСТ 14254, климатическое исполнение У, категория размещения 3 по ГОСТ 15150-69. КСО 366 цена соответствует качеству сделанного оборудования, к которому прилагается гарантия на срок использования 2 года.

Обозначения камер на примере КСО 366

Комплектация

Ячейки КСО 366 от других моделей подобных камер отличаются самой главной их особенностью – КСО 366 сделаны с порошковой окраской. Камера КСО 366 изготовлена исключительно для комплектации распределительных устройств для сетей с изолированной нейтралью, с номинальным напряжением 6 и 10кВ и переменным трехфазным током частотой 50 Гц.

В комплект к этой камере идет КСО 366 схемы, выключатели нагрузки, автогазовый выключатель нагрузки, разъединители и приводы. Степень защиты камеры сделан по ГОСТ 14254, климатическое исполнение У, категория размещения 3 по ГОСТ 15150-69. КСО 366 цена соответствует качеству сделанного оборудования, к которому прилагается гарантия на срок использования 2 года.

Характеристики

Завод ПроКТП гарантирует соответствие камер КСО 366 требованиям ГОСТ 14693, ТУ-3414-007-39209414-2001 при соблюдении потребителем условий транспортирования, хранений и эксплуатации. Камера КСО 366 цена оговаривается до заключения договора,  как и все остальные важные нюансы. КСО 366 габариты камер почти одинаковые, имеют вес 500 кг, высота 2080 мм, глубина 1000 мм, ширина 1000 мм.  Наибольшее рабочее напряжение камер КСО 366 достигает 7,2 и 12 кВ. При этом номинальный ток первичных цепей составляет 200, 400 и 630 А, номинальный рабочий ток, который соответствует номинальному току плавкой вставки предохранителя выключателя нагрузки, достигает от 20 до 160 А.

Номинальный ток сборных шин 400 и 630 А; при номинальном токе отключения КСО 366 выключатель нагрузки имеет показатель 4 кА. Предельный ток термической стойкости (кратковременный ток) составляет 10 кА, а самое время протекания этого тока всего 1 секунда. Номинальный ток электродинамической стойкости главных цепей 26 кА. Камера КСО 366 сделано с нормальной изоляцией по ГОСТ 1516.1. Номинальное напряжение цепей вторичных соединений постоянного оперативного тока достигает показателей 24, 48, 110, 220 В. Номинальное напряжение цепей вторичных соединений переменного оперативного тока достигает 110-127 и 220 В.

Всего камер серии КСО 366 существует большое количество и наименований, примерно 24 вида с разными типами коммутационного аппарата. У некоторых из них предохранители типа ПКТ, у других ПКН, а остальные не имеют предохранителей.

Условия эксплуатации

КСО 366 фото показывает все детали и составляющие данной камеры, для более ясного и четкого разумения заказчика, при этом улучшая качество работы и точность производителя. В использовании камеры КСО 366 одно из главных условий безопасности и хорошей долгой службы самого оборудования следует придерживаться условий эксплуатации. Высота размещения камеры должна быть не выше 1000 метров над уровнем моря; благоприятная температура воздуха для работы камеры от – 45’С до + 40’С, при этом влажность воздуха не больше 70%. Окружающая среда должна быть не взрывоопасной и местить в себе как можно меньше взрывоопасных паров, газов и производственной пыли.

Ячейка КСО 366 цена у завода ПроКТП имеет розничные и оптовые цены, очень конкурентные в сравнении с другими предприятиями, занимающимися изготовлением подобных

Актуальность информации на: 2/09/15

proktp.ru

Камеры сборные одностороннего обслуживания КСО-366.





Камеры серии КСО-366 на номинальное напряжение 6 и 10 кВ предназначены для комплектации распределительных устройств трехфазного переменного тока частоты 50 Гц для систем с изолированной или заземленной через дугогасительный реактор нейтралью. А также в распреде­лительных устройствах трансформаторных подстанций, включая комплектные трансформаторные подстанции на промышленных, сельскохозяйственных, железнодорожных и транспортных объектах. Принцип работы камер этой серии определяется совокупностью схем главным и вспомогательных цепей камер.

Конструкция и принцип действия:

Внутри камеры КСО-366 размешена аппаратура главных цепей, на фасаде камеры - приводы выключателей, разъединителей, а также аппаратура вторичных цепей.

Доступ в камеру обеспечения через:

- основную дверь - в зону выключателя, разъединителя, трансформатора напряжения, кабельных присоединений или предохранителей:

- верхнюю панельную крышку- в зону, вторичных цепей.

Дверь имеет смотровое окно, для обзора внутренней части камер без снятия напряжения. На фасаде может быть размешена аппаратура, а на внутренней стороне выполняется раскладка проводов. Внутри камера КСО-366 освещена лампой накаливания.

Конструкция КСО 366 обеспечивает сборку камер в щит, а также соединение главных цепей по сборным шинам.

Конструкция камер обеспечивает механические блокировки:

- блокировка, не допускающая включение заземляющих ножей при включены главных ножах выключателя нагрузки или разъединителя:

- блокировка, не допускающая включение главных ножей при включены заземляющих ножах выключателя нагрузки или разъединителя.

В процессе изготовления камер КСО выполняется контрольная сборка в функциональный щит распре­делительного устройства в соответствии с планом расположения электрооборудования по конкретному заказу, при этом выполняется соединение камер между собой и ошиновка (крепление сборных и ответви тельных шин).

Модернизация камер серии КСО-366

Камеры КСО-366 с вакуумными выключателями серии «ВВ TELпредназначены для модернизации существующих трансформаторных подстанций и комплектации новых распределительных устройств с камерами КСО-366. Они обеспечивают более надёжную защиту кабельных линий и оборудования (силовых трансформа­торов) посрав нению с камерам и на предохранителях. Релейный блок в этих камерах изготовляется в двух вариантах: на реле РТ-40 или на микропроцессорном блоке управления зашитой.

На камерах данного типа строятся автоматические системы контроля, учёта и диспетчерского управления электроэнергии (АСКУЭ. АСДУЭ). Она предназначена для централизованного контроля за состоянием устройств электроснабжения и оперативного управления работой оборудования электро подстанций.

Основные технические характеристики.

Наименование параметра

Значение

Номинальное напряжение, кВ 6;10

Максимальное рабочее напряжение, кВ

7,2;12,0
Номинальный ток главных цепей и сборных шин, А 400;630;1000
Номинальный ток главных цепей камер с предохранителями, А:
- при Uном = 6 и 10 кВ 10;16;20;31,5;40;50;80;100
- при Uном = 6 кВ 160
Предельный сквозной ток короткого замыкания, кА 41
Предельный ток, термической стойкости (1-секундный), кА 16
Габаритные размеры схем 1...13, 1ВВ, 5ВВ, 8ВВ, (ВхШхГ), мм 2080х1000х1000
Габаритные размеры схем 14, 15 (ВхШхГ), мм 2080х500х1000
Высота над уровнем моря не более 1000 м
Номинальный ток отключения встроенного выключателя нагрузки, А 400;630;1000
Степень защиты готового распредустройства по ГОСТ 14254-96 для:
- фасада и боковой (левой) стороны IP20
- остальной части камер IP00
Вид климатического исполнения УЗ по ГОСТ 15150-69
Масса камер КСО и шинных мостов, кг 100-360

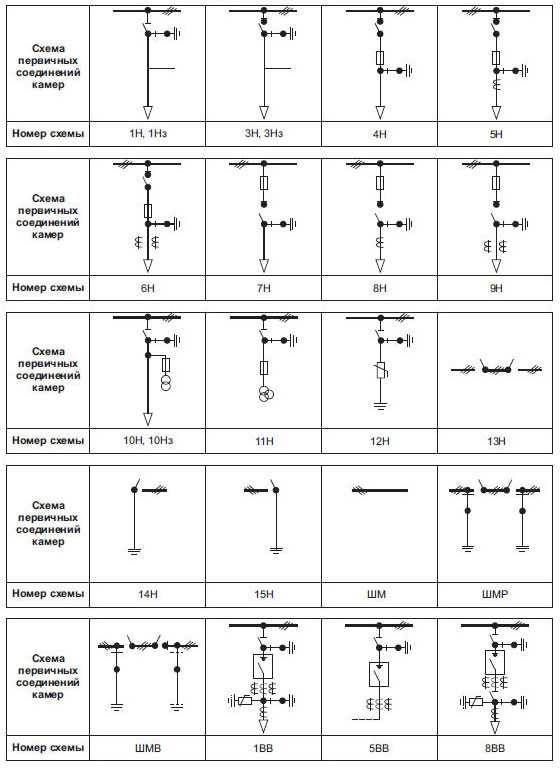

Схемы главных цепей камер КСО-366.

№ схемы камеры КСО-366Тип коммутационного аппаратаНаличие и тип предохраниетелеиНаличие и тип трансформаторовНаличие и тип разрядников

1Н^»00

РВЗ-10'40011

-

-

-

1 Нэ-400

РВЗ-10'400 III

-

-

-

1Н-6Э0

РВЗ-1О'бЗО II

-

-

-

1 Нэ-бЭО

РВЗ-10'бЗО III

-

-

-

ЗН-400 (630)

ВНАЛ-10.630 (BHP-10)

-

-

-

4Н-400 (630)

В НАЛ-10/630 (BhP-10)

пкт

-

-

5Н-400 (630)

В НАЛ-10/630 (BhP-10)

пкт

1 х ТОЛ-10

-

6Н-400 (630)

ВНАЛ-10'630 (BhP-10)

пкт

2 х ТОЛ-10

-

7Н-400 (630)

В НАЛ-10/630 (BhP-10)

пкт

-

-

8Н-400 (630)

В НАЛ-10/630 (BhP-10)

пкт

1 х ТОЛ-10

-

9Н-400 (630)

ВНАЛ-10'630 (BhP-10)

пкт

2 х ТОЛ-Ю

-

10Н^»00 НОМ

РВЗ-10'40011

пкн

НОМ. НОЛ

-

ЮНэ-400 НОМ

РВЗ-10'400 III

пкн

НОМ. НОЛ

-

10H-600 ном

РВЗ-10^630 II

пкн

НОМ. НОЛ

-

ЮНэ-600 ном

РВЗ-10^630 III

пкн

НОМ. НОЛ

-

11Н-400НАМИ

РВЗ-10'40011

пкн

НАМИ^хЗНОЛ

-

12H-400 РВО

РВЗ-10'40011

-

-

РВО

13Н^00

РВ-10'400

-

-

-

13H-630

РВ-10/600

-

-

-

14H-400

РВ-10'400

-

-

-

15H-400

РВ-10'400

-

-

-

1ВВ-1000

BBTEL-10-20/1000 V2

-

2(3) х ТОЛ-Ю

опн

5В В-1000

BBn-EL-10-20'1000 У2

-

2(3) х ТОЛ-Ю

опн

8В В-1000

BBTEL-10-20'1000 У2

-

2(3) х ТОЛ-Ю

опн





Схемы главных цепей камер КСО-366



www.krastehenergo.ru

Камеры КСО-366

Описание


Камеры сборные одностороннего обслуживания напряжением 6(10) кВ серии КСО-366, предназначены для приема и распределения электрической энергии переменного трехфазного тока промышленной частоты 50 Гц напряжением 6(10) кВ с изолированной или заземленной через дугогасительный реактор нейтралью. КСО-366 применяются для установки в распределительных устройствах 6(10) кВ, промышленных объектов, городских электрических сетей, систем электрификации железнодорожного транспорта, нефтегазовой отрасли.

Kамеры КСО-366 -Х-УХЛ3

  • КСО - камера сборная одностороннего обслуживания;
  • 3 - модификация;
  • 66 - год разработки;
  • Х - обозначение схемы исполнения главных цепей;
  • УХЛ3 - климатическое исполнение и категория размещения по ГОСТ-15150-69.
  • шинного моста ШМХ-Х-УХЛ3:
    • ШМ - шинный мост;
    • Х - Р - с разъединителем;
    • без буквы - разъединитель отсутствует;
    • Х - модификация;
    • УХЛ3 - климатическое исполнение и категория размещения по ГОСТ 15150-69.



Технические характеристики


Наименование параметраЗначение
Номинальное напряжение (линейное), кВ

6; 10

Наибольшее рабочее напряжение , кВ

7,2; 12

Номинальный ток главных цепей КСО, А

400; 630

Номинальный ток главных камер КСО с выключателями нагрузки, А

400; 630

Номинальный ток сборных шин, А

400; 630; 1000

Номинальный ток трансформаторов тока, А

50; 75; 100; 150;
200; 300; 400; 600;

Номинальный ток шинных мостов, А

400; 630

Номинальный ток отключения вакуумного выключателя, кА

20

Номинальный ток отключения выключателей нагрузки, А

400; 630

Номинальный ток электродинамической стойкости
главных цепей камер КСО (амплитуда), кА

51*

Ток термической стойкости, кА

20*

Время протекания тока термической стойкости, с:
- камер на 630 и 1000 А (кроме камер с выключателями нагрузки)

3*

- для камер с выключателями нагрузки

1

- для заземляющих ножей

1

Номинальное напряжение вспомогательных
цепей, В:
- цепи защиты, управления и сигнализации
постоянного и переменного тока

220

- цепи трансформаторов напряжения

100

- цепи трансформаторов собственных нужд

220; 380

- цепи освещения внутри камеры КСО

36 (12)

- цепи освещения снаружи камеры КСО

220

- Ток плавкой вставки силового предохранителя, А

2; 3; 5; 8; 10; 16;
20; 31,5 - 100; 160

* Термическая и электродинамическая стойкость трансформаторов тока согласно их техническим параметрам.

Ток термической и электродинамической стойкости заземляющих ножей, установленный для камер КСО, при длительности протекания тока термической стойкости равной 1с. При этом допускается приваривание контактов.

Габаритные размеры камер КСО 366

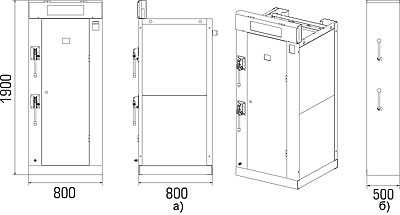

Габаритные и установочные размеры КСО-366, КСО-366М

а) КСО 366-01...КСО 366-13                 б) КСО 366-14, КСО 366-15

Глубина камеры КСО-366 - 1000мм.

а) КСО-366М-01...КСО-366М-13            б) КСО-366М-14, КСО-366М-15

Глубина камеры КСО-366М - 800мм.


tabysh-electric.com

Камеры сборные одностороннего обслуживания серии КСО-366

Задачей, которая ставится перед камерами типа КСО-366, является комплектование распределительных устройств с напряжением 6 или 10 кВ, установленных в цепях трёхфазного тока (50 Гц) с нейтралью, которая имеет изоляцию или заземление при помощи дугогасительного резистора.

Установка КСО 366 допускается только в сухих и закрытых помещениях на высоте над уровнем моря не более 1 км, с температурой от -20 до +35 и влажностью до 80%. При этом в окружающей среде не должно содержаться ни взрывоопасных, ни химически активных паров или газов, токопроводящей пыли и других способных к разрушению металла и изоляции веществ. Защита камер соответствует степени IP20 согласно международным стандартам.

Принципы работы, которые имеет камера КСО 366, определяются схемами вспомогательных и главных цепей. При этом камеры предназначены для эксплуатации в продолжительном режиме.

Собираемые из этих камер распределительные устройства типа РП (КРУ) служат для того чтобы принимать и распределять электроэнергию. Они отличаются высоким уровнем надёжности, комплектуются шинными мостами и ошинковуются специальными алюминиевыми или медными шинами.

Структура условного обозначения

КСО – 366 – Х – УХЛ3
   1       2 3     4        5

1. Камера сборная одностороннего обслуживания;
2. Модификация;
3. Год разработки;
4. Обозначение схемы главных цепей;
5. Климатическое исполнение и категория размещения по ГОСТ 15150-69.

– высота над уровнем моря не более 1000 м;
– температура окружающего воздуха от минус 25 до 40°С;
– степень защиты камер с лицевой стороны IP20, с остальных сторон IP00 по ГОСТ 14254-96;
– окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров, разрушающих металлы и изоляцию;
– требования техники безопасности по ГОСТ 12.2.007.4-75.

Основные технические характеристики
Наименование параметра Значение параметра
Номинальное напряжение (линейное), кВ 6; 10
Наибольшее рабочее напряжение (линейное), кВ 7,2; 12
Номинальный ток главных цепей камер, А 400;630
Номинальный ток сборных шин и шинных мостов, А 630
Номинальный ток выключателя нагрузки 400; 630
Ток электродинамической стойкости камер, кА 51; 41
Ток термической стойкости, кА 20
Время протекания тока термической стойкости, с 1
Изоляция по ГОСТ 1516. 1-76 нормальная
Номинальное напряжение главных и вспомогательных цепей 380; 220
Габаритные размеры, мм: ШхГхВ 1000x1000x2083
Масса камер, кг, не более 300

www.chzeo.ru

Камеры серии КСО-366 - технические характеристики, описание, документация / Библиотека / Элек.ру

  • 28 июля 2009 г. в 19:01
  • 304
  • Пожаловаться

  • Поделиться

Назначение

Камеры КСО с автогазовым выключателем предназначены для комплектования распределительных устройств напряжением 6 или 10 кВ переменного тока частотой 50 Гц систем с изолированной нейтралью.

Конструкция

Камеры КСО выполняются по схемам первичных соединений. Они комплектуются выключателями нагрузки с ручным приводом серии ВНР-10 разъединителями серии РВ-10 и другими аппаратами высокого напряжения.

Технические характеристики

  • Номинальное напряжение, кВ — 6,10.
  • Номинальный ток главных цепей, А — 400, 630.
  • Номинальный ток электродинамической стойкости, кА:
    • камер с выключателями нагрузки — 51;
    • камер с разъединителями — 41.
  • Номинальный ток предохранителей, А:
    • при Uн — 6 кВ — 20; 31,5; 50; 80; 100; 160;
    • при Uн — 10 кВ — 20; 31,5; 40; 50; 80; 100.
  • Температура окружающего воздуха от — 40°С до +40°С.
  • Относительна влажность воздуха не более 80% при t +20°С.
  • Степень защиты — IP00 — сверху и сзади по ГОСТ 14254-80.
  • Климатическое исполнение — У3 по ГОСТ 15.150-69.
  • Масса не более 300 кг.
  • Блоки камер изготавливаются по опросному листу.
Скачать документацию

Производитель

Смотрите также компании в каталоге, рубрика «Камеры сборные серии КСО»

×
  • ВКонтакте
  • Facebook
  • Одноклассники
  • Twitter
  • Pinterest

Похожие документы

www.elec.ru

Камеры сборные одностороннего обслуживания КСО-366

Камеры сборные одностороннего обслужи-вания серии КСО-366 предназначены для к омплектования закрытых распределительных уст­ройств напряжением 6 или 10 кВ переменного тока частотой 50 Гц систем с изолиро­ванной нейтралью.

Устанавливаются в закрытых электрощитовых помещениях промышленных предприятий и объектов энергоснабжения.

Камеры КСО имеют одностороннее обслужи-вание при однорядном или двухрядном распо-ложении камер.

Распределительный щит из камер КСО собирается из различных по назначению камер и с обеих сторон ограничивается торцевыми панелями, на крайние камеры возможно установка опор с изоляторами.

Камеры КСО, расположенные в два ряда фасадами друг другу, соединяются шинным мостом.

Структура условного обозначения типа камеры КСО

КСО-366-XХ У3

КСО — Камера Сборная Одностороннего обслуживания
366  — Модификация
X — Обозначение схемы главных цепей
X — Тип привода:
        А — автоматическое дистанционное управление
        Н — местное управление (неавтоматическое)
        М — наличие дополнительного привода к разъединителю шинного моста
У — Климатическое исполнение
3 — Категория размещения

Структура условного обозначения шинного моста.

ШМ Х Х

ШМ — шинный мост
Х — Наличие разъединителя
        ШМР — с разъединителем
        ШМ — без разъединителя
Х — Расстояние между фасадами камер КСО
        1 — 2000 мм
        2 — 2500 мм
        3 — 3000 мм

Технические характеристики камер КСО-366

Наименование параметраНорма
Номинальное напряжение, кВ6; 10
Наибольшее рабочее напряжение, кВ7,2; 12
Номинальная частота, Гц50
Номинальный ток главных цепей, А400; 630
Номинальный ток предохранителей, А
- при Uн-6 кВ
- при Uн-10 кВ
20; 31,5; 50; 80; 100; 150
20; 31,5; 40; 63; 100
Номинальная мощность трансформаторов, кВ·А10; 16; 25; 40; 63; 100
160; 250; 320; 400
Номинальный ток сборных шин, А630
Номинальное напряжение вспомогательных цепей:
a) цепи защиты, управления и сигнализации постоянного и переменного тока, В
б) цепи трансформаторов напряжения (защиты,измерения, учета, АВР), В
в) цепи освещения, В
Оговаривается в заказе
Система сборных шинОдинарная
Климатическое исполнение и категория размещения по ГОСТ 15150У3
Группа условий эксплуатации по ГОСТ 17516.1М1; М3
Габаритные размеры (высота х длина х глубина), мм2100×1000(600)х1000
Установленный срок службы, лет, не менее25



chebelektra.com

Отправить ответ

avatar
  Подписаться
Уведомление о
