Камеры сборные одностороннего обслуживания серии КСО-366

Описание

Задачей, которая ставится перед камерами типа КСО-366, является комплектование распределительных устройств с напряжением 6 или 10 кВ, установленных в цепях трёхфазного тока (50 Гц) с нейтралью, которая имеет изоляцию или заземление при помощи дугогасительного резистора.

Установка КСО 366 допускается только в сухих и закрытых помещениях на высоте над уровнем моря не более 1 км, с температурой от -20 до +35 и влажностью до 80%. При этом в окружающей среде не должно содержаться ни взрывоопасных, ни химически активных паров или газов, токопроводящей пыли и других способных к разрушению металла и изоляции веществ. Защита камер соответствует степени IP20 согласно международным стандартам.

Принципы работы, которые имеет камера КСО 366, определяются схемами вспомогательных и главных цепей. При этом камеры предназначены для эксплуатации в продолжительном режиме.

Собираемые из этих камер распределительные устройства типа РП (КРУ) служат для того чтобы принимать и распределять электроэнергию.

Они отличаются высоким уровнем надёжности, комплектуются шинными мостами и ошинковуются специальными алюминиевыми или медными шинами.

Структура условного обозначения

КСО – 366 – Х – УХЛ3
   1       2 3     4        5

1. Камера сборная одностороннего обслуживания;
2. Модификация;
3. Год разработки;
4. Обозначение схемы главных цепей;
5. Климатическое исполнение и категория размещения по ГОСТ 15150-69.

Технические характеристики

– высота над уровнем моря не более 1000 м;
– температура окружающего воздуха от минус 25 до 40°С;
– степень защиты камер с лицевой стороны IP20, с остальных сторон IP00 по ГОСТ 14254-96;
– окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров, разрушающих металлы и изоляцию;
– требования техники безопасности по ГОСТ 12.2.007.4-75.

Основные технические характеристики
Наименование параметра Значение параметра
Номинальное напряжение (линейное), кВ 6; 10
Наибольшее рабочее напряжение (линейное), кВ 7,2; 12
Номинальный ток главных цепей камер, А 400;630
Номинальный ток сборных шин и шинных мостов, А 630
Номинальный ток выключателя нагрузки 400; 630
Ток электродинамической стойкости камер, кА 51; 41
Ток термической стойкости, кА 20
Время протекания тока термической стойкости, с 1
Изоляция по ГОСТ 1516.
1-76		 нормальная
Номинальное напряжение главных и вспомогательных цепей 380; 220
Габаритные размеры, мм: ШхГхВ 1000x1000x2083
Масса камер, кг, не более 300

Запросить цену

Как к вам обращаться?

Укажите ваш e-mail или номер телефона

Комментарий

Политика конфиденциальности

Получить консультацию

Как к вам обращаться?

Укажите ваш номер телефона

Комментарий

Политика конфиденциальности

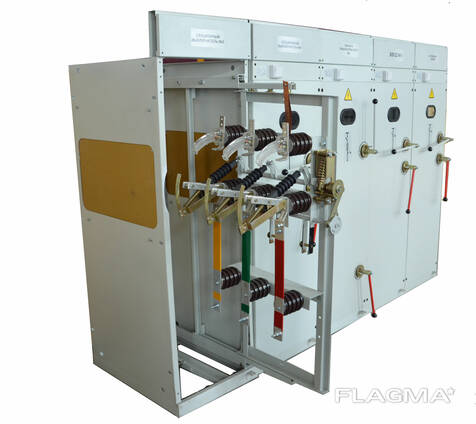

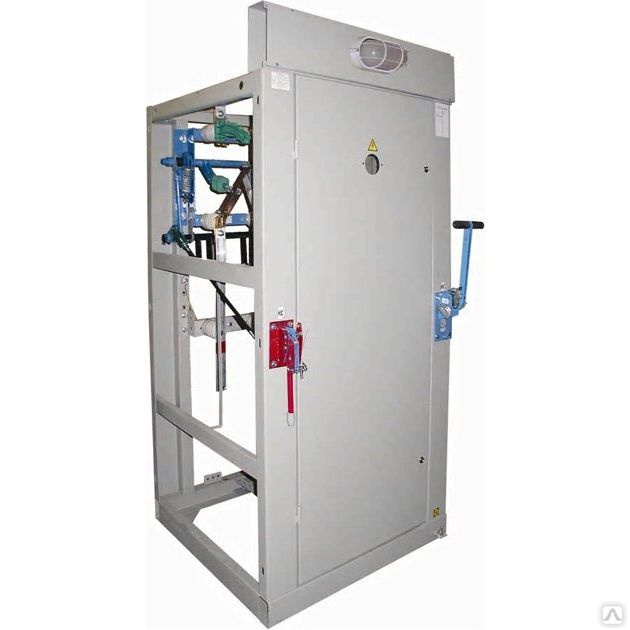

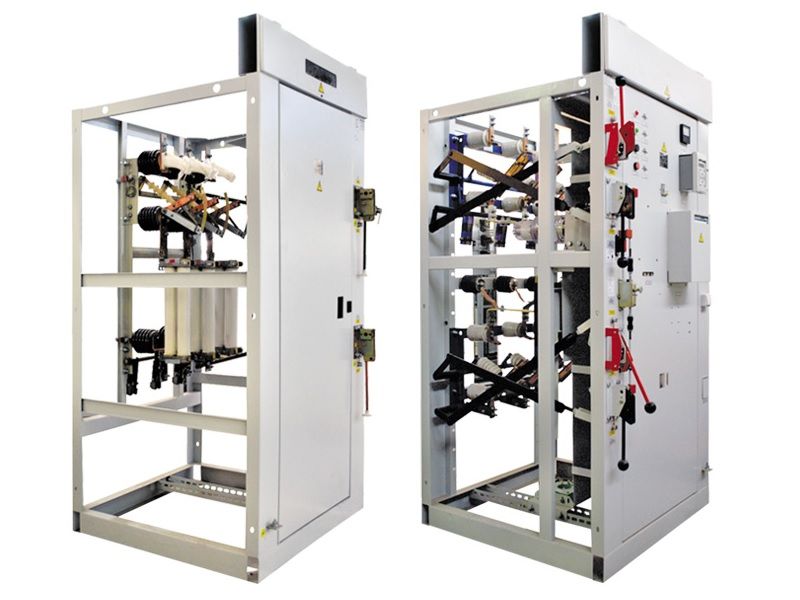

Камера КСО 366

Предназначена для приёма и распределения электроэнергии трёхфазного переменного тока, частотой 50 и 60 Гц, напряжением 6 и 10 кВ в сетях с изолированной или заземлённой через дугогасящий реактор нейтралью.

Камеры изготавливаются по техническому заданию и опросному листу заказчика в соответствии с техническими условиями ТУ 3414-002-78286233-2011.

Скачать опросный лист
