Огнезадерживающий клапан – Огнезадерживающие клапаны: типы, устройство, требования

Содержание

Огнезадерживающие клапаны: типы, устройство, требования

Деление строений противопожарными перегородками, стенами на пожарные отсеки является оптимальным решением для ограничения распространения огня, ядовитых дымовых газов.

Противопожарные люки, двери, ворота, шторы выполняют ту же функцию, защищая проемы в строительных преградах. Распространению пламени по инженерным, технологическим трубопроводам эффективно препятствуют противопожарные муфты, огнепреградители.

На пути движения открытого пламени, теплового потока в воздуховодах вентиляционных систем устанавливают огнезадерживающие клапаны.

Типы

СП 112.13330.2011, являющийся актуализированным вариантом СНиП 21-01-97*, устанавливает предел огнестойкости клапана огнезадерживающего, аналогичным другим заполнениям строительных преград огню, теплу 1–3 типов, в интервале EI 15–60 соответственно.

Конструкторами компаний производителей разработаны несколько типов этих технических устройств, выпускающихся серийно:

  • Нормально открытые огнезадерживающие клапаны – закрывающиеся при обнаружении очагов тления, возгорания в помещениях, обслуживаемых системами вентиляции, извещателями пожарными в составе установок тушения пожаров и/или сигнализации.

Именно этот наиболее распространенный тип подобных устройств чаще всего называют огнезадерживающими клапанами, что полностью соответствует их функциональному назначению.

Они устанавливаются как на воздуховодах – коробах, трубах, шахтах общеобменной вентиляции зданий, обеспечивающих баланс притока/вытяжки, кондиционирования воздуха, так и на местных отсосах из помещений высоких категорий по взрывопожарной опасности. В последнем случае используются огнезадерживающие изделия во взрывозащищенном варианте исполнения.

  • Клапаны огнезадерживающие двойного действия при нормальных условиях в защищаемых помещениях открыты, закрываясь в случае обнаружения возгорания в них; вновь открываясь после окончания тушения пожара для устранения/вытяжки дымовых продуктов горения, огнетушащих веществ – порошка, аэрозоля, газовой смеси, штатно сработавших газовых, аэрозольных установок, порошковых систем пожаротушения.
  • Клапаны противопожарные универсальные предназначены для эксплуатации как в качестве огнезадерживающих устройств в воздуховодах общеобменной вентиляции зданий, так и составе систем противодымной защиты.

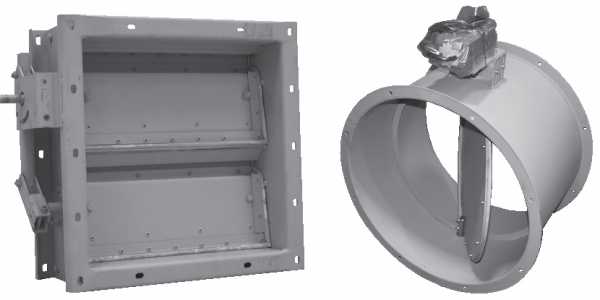

Типы огнезадерживающих клапанов

Для сведения: относятся к клапанам противопожарным, но не являются устройствами для сдерживания открытого огня, клапаны дымоудаления – нормально закрытые/открытые, использующиеся в составе систем дымоудаления, принудительной подачи чистого воздуха, обслуживающих помещения на основных эвакуационных путях, выходах зданий, сооружений.

Подключение огнезадерживающих клапанов, эксплуатирующихся в автоматическом, дистанционном режиме пуска, в состав как проектируемых, так и существующих систем вентиляции строений любого функционального предназначения не представляет особенных проблем; а монтажно-наладочные работы по установке – сложности, больших затрат.

Устройство

На рынке представлено довольно много серийных образцов этой пожарно-технической продукции, востребованной в основном при возведении зданий, сооружений, их реконструкции, но также и при капитальном ремонте вентиляционных систем, состоящих из следующих элементов:

  • Корпус. Он может быть в поперечном сечении квадратным, прямоугольным или круглым, что дает возможность проведения монтажных работ на любых по геометрической конфигурации коробах, трубах воздуховодов различных систем вентиляции.

Материал для производства – оцинкованная или нержавеющая сталь. Для возможности подсоединения огнезадерживающего клапана к стенам, капитальным перегородкам оснащается одним фланцем, для включения в вентиляционный тракт – двумя фланцами.

Оба варианта исполнения – стеновой и канальный позволяют вести подключение огнезадерживающих устройств как с помощью болтовых соединений с использованием прокладок, стойких к огневому, тепловому воздействию, так и электросваркой.

Корпус огнезадерживающего клапана большинством компаний производится для двух вариантов исполнения – с внутренним или наружным размещением привода устройства в действие.

  • Заслонка, что представляет собой поворотную конструкцию, полностью размещенную внутри корпуса изделия. Заслонки огнезадерживающих клапанов изготавливаются как цельными для стандартных изделий, так и многостворчатыми – для устройств, предназначенных для инсталлирования в воздуховоды вентиляции большого сечения.

Чтобы обеспечить требуемый нормативной документацией временной предел стойкости к огню, внутренние поверхности стенок корпусов, а также заслонки устройств покрывают различными видами термостойких красок, мастик, лаков по методикам, способами огнезащиты металлических конструкций.

  • Привод огнезадерживающего клапана – электромеханический/магнитный, пружинный, при этом управление его пуском является автоматическим или дистанционным.

Командный сигнал на приведение в действие поступает от приемно-контрольной аппаратуры установок АПС, блоков управления стационарных систем пожаротушения.

Как правило, сигнализирующее устройство шлейфа пожарной сигнализации в таких системах – это датчик дыма или газовый, проточный, аспирационный, комбинированный пожарный извещатель, чутко реагирующий на признаки пиролиза, тления, начала возгорания органики в защищаемых помещениях.

Устройство клапана

Это позволяет вовремя изолировать, практически полностью герметизировать помещение, исключив распространение не только потока открытого пламени, но и дыма, тепла по воздуховодам в смежные, с обслуживаемым вентиляционной системой, помещения здания.

Стандартный ряд типовых размеров корпусов серийных огнезадерживающих клапанов у большинства производителей начинается с диаметра 0, 2 м для изделий круглого поперечного сечения; 0, 2 х 0,2 м – для квадратного.

Нормативного предела не существует, потому при проектировании воздуховодов большого сечения в составе вентиляционных систем, обслуживающих цеха крупных промышленных предприятий, сооружения общественного назначения значительного строительного объема, производителям вполне по силам изготовить огнезадерживающий клапан необходимого размера.

Требования

Основным назначением таких огнезадерживающих устройств является защита всех видов, типов установок/систем вентиляции в местах пересечения ими строительных преград от воздействия открытого пламени, теплового потока.

Вторичное назначение – это оперативное управление, контроль удаления летучих ядовитых горячих продуктов горения, взвесей мелких твердых частиц не прогоревших органических веществ; использовавшихся в ходе ликвидации пожара огнетушащих средств – порошка, газа, аэрозоля.

Нормативные требования к огнезадерживающим клапанам устанавливают следующие официальные документы:

  • СП 60.13330.2012 – о вентиляционных системах зданий, строений, сооружений общественного, производственного назначения.
  • СП 7.13130.2013 – о противопожарных требованиях к системам вентиляции.
  • НПБ 241-97, ГОСТ Р 53301-2013 – об испытаниях противопожарных клапанов на стойкость к воздействию открытого огня.

Эти нормы называют огнезадерживающие клапаны автоматическими/дистанционными техническими устройствами для экстренного/оперативного перекрывания вентиляционных трактов, проемов в противопожарных стенах, перекрытиях, перегородках, имеющими пределы состояний по потере плотности – Е, способности теплоизоляции – I; устанавливают полный перечень требований к ним.

Важно: в пакет сопроводительной технической документации на каждое изделие должен входить сертификат ПБ, а на огнезадерживающие клапаны во взрывозащищенном варианте исполнения – сертификат взрывобезопасности.

Управление

Управление такими устройствами в составе вентиляционных систем зданий, сооружений осуществляется через шкаф огнезадерживающих клапанов, предназначенный для непрерывного контроля за несколькими изделиями – обычно до 4, формирующий команды на приведение в действие.

Кроме того, такой шкаф/блок управления ведет контроль наличия электрического питания, исправности приводов огнезадерживающих клапанов, используется для периодической проверки работоспособного состояния этих устройств.

Применение

Установка огнезадерживающих клапанов возможна как на горизонтальных, вертикальных участках воздуховодов установок/систем вентиляции, так и внутри противопожарных преград – перекрытий, стен, перегородок, за подвесными потолками, в вытяжных каналах; шахтах, в т. ч. для защиты пассажирских, пожарных лифтов.

Оптимальный вариант установки – внутри противопожарной преграды, что на практике обеспечивает прочность, плотность заполнения вентиляционного короба, трубы даже после обрушения, разрушения воздуховода, подсоединенного к огнезадерживающему клапану.

Применяться огнезадерживающие устройства могут во всех типах установок общеобменных, вытяжных систем вентиляции в температурном диапазоне эксплуатации – от — 30 до + 40℃, при обеспечении отсутствия попадания атмосферных осадков, возможности конденсации влаги внутри корпуса клапана; а воздух защищаемого помещения не должен содержать химически активные, агрессивные пары, газы, аэрозоли.

Проектирование систем вентиляции с использованием огнезадерживающих клапанов, как и их монтаж, технический сервис, должны вести специализированные организации, предприятия, обладающие соответствующими лицензиями, допусками на право ведения работ.

fire-truck.ru

Установка огнезадерживающих клапанов по нормативному документу

Гражданские и промышленные здания обустроены вентиляционными системами, который в целях пожарной безопасности должны быть подготовлены к возгораниям. Одна из составляющих защиты — это клапан огнезадерживающий, его назначение – предотвращать распространению огня и теплового потока по коммуникациям. Это устройство срабатывает при поступлении сигнала о возгорании, и в зависимости от конструкции, способно сдерживать пламя до полутора часов. Наличие этих компонентов в вентиляционных линиях нужно закладывать еще на стадии проектирования зданий и сооружений.


Устройство и функционал

Этот противопожарный элемент вентиляционных систем представляет собой задвижку, которая перекрывает или открывает каналы в зависимости от обстоятельств на объекте. Установка огнезадерживающих клапанов выполняется внутри коммуникаций, в том числе шахт. В зависимости от конструктивных особенностей эти устройства могут выполнять несколько функций:

  • в открытом состоянии оно поддерживает работу вентиляции в штатном режиме;
  • в закрытом состоянии устройство перекрывает канал и препятствует распространению опасных сред;
  • так же клапаны могут входить в системы дымоудаления, формируя отвод из помещений гари и дыма;
  • так же, клапаны применяют, как для перекрытия системы при чрезвычайных обстоятельствах, так и для удаления из помещений гари, дыма и огнетушащих веществ.

Этот механизм —  отдельный рабочий модуль, сборка противопожарных клапанов выполняется из металлических деталей. В стандартном исполнении компонент комплектуется датчиком и механизмом управления. Электропривод может располагаться, как непосредственно на устройстве, так и в месте, близком к нему. Огнезащитные клапаны имеют высокие характеристики по огнестойкости.

На заметку! От качества оборудования зависит только половина его эффективности, другие 50% зависят от грамотного монтажа. Установку следует заказывать в компаниях, специализирующихся на этих работах, имеющих лицензии и допуски.

Противопожарный элемент для вытяжной вентиляции КПВ 01

Разновидности

Сегодня на рынке представлены различные виды устройств запирающих вентиляционные системы. Можно приобрести клапан огнезадерживающий с электроприводом:

  • Нормально открытые. Устройства закрывающиеся при поступлении сигнала с извещателя об обнаружении возгорания, тления или задымления. Это наиболее востребованная модификация. Ее устанавливают в воздуховоды систем кондиционирования и вентиляции. Есть модели, предназначенные для использования на взрывоопасных объектах.
  • Двойного действия. Эти изделия закрываются при поступлении сигнала опасности, и открываются для удаления продуктов горения и огнетушащих веществ.
  • Универсальные. Устройства могут быть элементами противодымной защиты и общеобменной вентиляционной системы. Они не являются элементами, способными сдерживать огонь. Их сборка выполняется из материалов с меньшими требованиями по ППБ, а цена — более доступна.
Модификации КОЗ К2

Требования по установке

Установка огнезадерживающих клапанов по нормативному документу выполняется компаниями, имеющими лицензии от МЧС и допуски. Главные требования:

  • в здания категорий Г1 и Г2 – на сборных воздуховодах и местах присоединения их к коллектору;
  • в зданиях категорий А, Б, В1, В2 и В3 в местах пересечения коммуникаций с противопожарными перекрытиями;
  • на любых сборных транзитных вентиляционных линиях, обслуживающих несколько помещений, площадью более 300 м2 в зданиях категории А, Б, В1, В2 и В3;
  • привод огнезадерживающего клапана должен размещаться таким образом, чтобы не было рисков его повреждения;
  • электрический привод должен работать от сети в 220-230 В;
  • если есть преграда, клапан следует устанавливать рядом с ней с любой стороны;
  • если нет возможности установить затворы на разные линии коммуникации, то объединять их в одну систему – запрещается.

Важно! Устройство в обычном режиме должно быть открыто. Клапан приходит в действие и перекрывает проем при поступлении сигнала о возгорании. В пакете сопроводительной документации в обязательном порядке должен быть сертификат ПБ, а для взрывоопасных моделей еще и сертификат на эту характеристику.

Модель КПС-1

Управление запорными устройствами

Управление клапанами выполняется из специального шкафа. Он обслуживается в нескольких режимах:

  • оператором вручную;
  • автоматикой;
  • дистанционно.

Шкаф может иметь дополнительные опции, из него проверяют работоспособность системы и ее элементов, управляют по зонам и другие опции. Здесь же производится контроль текущего состояния оборудования, включая параметры электрического тока, исправность приводов и прочее.

Клапан УВК

Нормативные требования к противопожарным клапанам

Кроме профильного назначения устройства имеют и дополнительное: контроль качества удаления продуктов горения и огнетушащих веществ. Компоненты системы ППБ регламентируются такими стандартами:

  • СП60.13130.12 — о вентиляции в общественных и производственных помещениях;
  • СП7.13130.13 – о требованиях пожарной безопасности вентиляций;
  • НПБ241.97 – о порядке проверок клапанов;
  • ГОСТ Р53301.13 – о тестировании клапанов на огнестойкость.

Эти нормативы устанавливают требования к любым типам устройств, вплоть до параметров потери плотности при сопротивлении огню.

Открытый клапан с электроприводом

Ассортимент клапанов

Сегодня на рынке представлен широкий ассортимент клапанов огнезадерживающих с электроприводом различных видом и торговых марок. Можно купить российские и импортные модели. Высоким спросом пользуется продукция: Belimo, Клоп, КПУ. Устройства бывают не только стандартными по типу заслонки, но и многоступенчатыми. Они характеризуются минимальными вылетом за пределы корпуса, то есть могут устанавливаться в стесненном пространстве. Различаются изделия с разной геометрией: цилиндрические и прямоугольные. Устройство могут иметь одну или несколько секций, соединенных через теплоизоляционный материал, от его параметров зависит общая огнестойкость конструкции. На оборудовании используются электрические приводы различных типов:

  • плавкая вставка;
  • электромеханический привод;
  • тепловой замок;
  • электромагнитный электропривод;
  • реверсивное устройство.

Этот модуль позволяет клапану работать в автономном режиме. Высоким спросом пользуются устройства с ручным приводом, приводящимся в действие с пульта оператора. Не менее популярны модели, где заслонка работает по нескольким сигналам, например, от теплового замка и реверсивного привода. На российских гражданских и промышленных объектах преимущественно устанавливаются такие модели: 125 ОКС, 230-T, BLF, BLF-230, BLF230, L-BF230-T.

Обратите внимание! Огнезадерживающие компоненты систем противопожарной безопасности на объекте любого назначения, согласно нормативным требованиям, должны проходить регулярное техническое обслуживание. Все выявленные во время проверок неполадки, нужно немедленно устранять, поскольку от этого зависят человеческие жизни и сохранность имущества.

Веза с электрическим приводом

Резюмируем

Подробную информацию о огнезадерживающих клапанах, требования к самим изделиям и монтажу вы можете  СКАЧАТЬ ТУТ.

Установку этих элементов пожарной безопасности доверяют только профильным компаниям, имеющим лицензии на выполнение этого вида работ, и выполняющих их, согласно нормативам СНиП. Мероприятия завершаются составлением акта, который предъявляется в надзорные органы.

Видео:

pozharanet.com

Клапаны огнезадерживающие | ВентКомфорт. Системы вентиляции и кондиционирования

Чтобы обеспечить требуемую пожарную безопасность помещений, наряду с остальными важными  моментами, особую роль играет правильное проектирование и установка систем вентиляции. Обычно для того чтобы система вентиляции в случае необходимости эффективно препятствовала распространению огня и дыма, используются различные противопожарные клапаны. Они встраиваются в систему, где выполняют определенные функции. Одой из разновидностей противопожарных клапанов является клапан огнезадерживающий. Как следует из названия, подобный механизм применяется для предотвращения распространения огня (и дыма) по системе вентиляции. Огнезадерживающие клапаны представляют собой самую большую группу среди общего числа противопожарных клапанов. Свою функцию это оборудование выполняет благодаря особенностям конструкции.

Такой клапан состоит из корпуса, заслонки и механизма, приводящего заслонку в движение. Несущей его конструкцией является его корпус.  Он имеет фланцы для присоединения воздуховодов и закрепления на конструкции. Внутри корпуса установлены планки, служащие для расположения заслонки. Она выполняется из огнеупорного материала, устойчивого к воздействию огня и высоких температур. Привод огнезадерживающего клапана служит для приведения заслонки в действие. Он обеспечивает надлежащую работу механизма в целом, осуществляя процесс закрытия заслонки для предотвращения распространения огня по воздуховоду. Типы приводов могут различаться. Так, они могут быть автоматическими, которые реагируют на сигнал сигнализации, дистанционными и пр. Часто в конструкциях используется огнезадерживающий клапан с электроприводом. Такой тип привода обеспечивает работу заслонки в зависимости от напряжения. Так, механизмы, удерживающие заслонку в исходном положении, находятся под напряжением, при отсутствии напряжения пружина переводит заслонку в рабочее положение.   Применение подобных клапанов позволяет по сигналу противопожарной автоматической системы предотвратить распространение продуктов горения сразу по всей системе вентиляции уже в самом начале развития пожара. Это оперативное реагирование является важным условием в процессе борьбы с пожаром и его распространением.

Следует отметить, что огнезадерживаюшие клапаны являются самыми востребованными на рынке. Для того чтобы сориентироваться в цене на эти устройства, можно воспользоваться интернетом. Для этого можно задать в строке поиска: клапан огнезадерживающий цена. Результаты поиска помогут выбрать наиболее подходящее предложение.




www.ventkomfort.ru

Огнезадерживающие и противопожарные клапана от производителя.

Перейти в каталог по противопожарным клапанам
Основным нормативным документом, устанавливающим классификацию и область применения противопожарных клапанов систем вентиляции, в настоящее время является СНиП 41-01-2008 «Отопление, вентиляция и кондиционирование». В соответствии с этим документом для систем вентиляции и противодымной защиты следует предусматривать:

 — противопожарные нормально открытые клапаны воздуховодах общеобменной вентиляции кондиционирования и воздушного отопления целях предотвращения проникания в помещения продуктов горения дыма во время пожара а также в приточных и вытяжных системах помещений защищаемых установками газового аэрозольного или порошкового пожаротушения.
 — противопожарные клапаны двойного действия системах основной вентиляции помещений газовым аэрозольным или порошковым пожаротушением используемых для удаления газов и дыма после пожара.
 — дымовые клапаны вытяжной противодымной вентиляции.
 — противопожарные нормально закрытые клапана в системах вытяжной и приточной противодымной вентиляции и системах для удаления дыма и газа после пожара из помещений защищаемых установками газового аэрозольного или порошкового пожаротушения.

В соответствии с НПБ 241-97 обозначение предела огнестойкости противопожарных клапанов включает буквы, соответствующие нормируемым предельным состояниям, и цифру, представляющую собой время (мин.) достижения одного из нормируемых предельных состояний, первого по времени. Учитываются два вида предельных состояний клапана: E — потеря плотности; I — потеря теплоизолирующей способности. Например, запись в сертификате EI 60 означает, что предел огнестойкости клапана равен 60 мин. по признакам потери плотности и потери теплоизолирующей способности, независимо от того, какой из двух признаков достигается ранее.

Потеря теплоизолирующей способности I противопожарных клапанов характеризуется повышением температуры корпуса клапана и узла уплотнения корпуса в проеме конструкции с необогреваемой стороны до заданной максимально допустимой величины, а потеря плотности Е — снижением сопротивления клапана дымогазопроницанию до минимально допустимой величины или образованием в узле уплотнения корпуса клапана сквозных трещин или отверстий, через которые проникают продукты горения или пламя.

Режимы испытаний противопожарных нормально открытых (НО), дымовых и противопожарных нормально закрытых (НЗ) клапанов отличаются друг от друга, поэтому запись в сертификате о возможности применения клапана в качестве дымового или НЗ делается на основе результатов испытаний по соответствующему режиму. Так, например, запись в сертификате «Клапан противодымной вентиляции зданий и сооружений КДМ-2 с пределом огнестойкости: в режиме НЗ клапана -EI 30; в режиме дымового клапана — EI 90, E 90» означает, что клапан может применяться в качестве противопожарного нормально закрытого и дымового клапана в соответствии с требованиями СНиП 41-01-2008, в которых предел огнестойкости указанных клапанов характеризуется буквами EI, и в качестве дымового в соответствии с НПБ 241-97, где предел огнестойкости дымовых клапанов характеризуется буквой Е.

Область применения противопожарных клапанов во взрыво-защищенном исполнении регламентируется СНиП 41-01-2008, ПУЭ, ГОСТ Р 51330.99, ГОСТ Р 51330.13-99 и др. Дополнительно к серти­фикатам пожарной безопасности данные клапаны должны иметь сертификат на соответствие требованиям взрывобезопасности.

Предприятием изготавливаются противопожарные клапаны различного функ­ционального назначения в соответствии со СНиП 41-01-2008:

 — противопожарные нормально открытые НО.
 — дымовые
 — противопожарные нормально закрытые НЗ.

Клапаны изготавливаются «стенового» и «канального» типов. Клапаны «стенового» типа КДМ-2 (КЛАД-2) и КЛОП-3 имеют один присоединительный фланец, их удобно устанавливать в проемах стен, перегородок, воздуховодов, подвесных потолков, ограждающих конструкций шахт и т.п. Клапаны «канального» типа прямо­угольного сечения КДМ-2 (КЛАД-2), КЛОП-1 (обычного и взрывозащищенного исполнения), КЛОП-2, КЛОП-3 и КОМ-1 имеют два фланца для присоединения к воздуховодам с одной или с двух сторон. «Канальные» КЛОП-1 круглого сечения обычного исполнения изготавливаются с двумя фланцами (фланцевые клапаны) и с ниппельным соединением (ниппельные клапаны). Вид климатического исполнения всех противопожарных клапанов У3 (клапанов КЛОП-1 «морского» исполнения М2) по ГОСТ 15150-69. Клапаны могут устанавливаться внутри помещений с температурой среды от -30°С до +40 °С при отсутствии прямого воздействия атмосферных осадков и конденсации влаги на заслонке. Окружающая среда не должна содержать агрессивных паров и газов в концентрациях, разрушающих металлы, лакокрасочные покрытия и электроизоляцию.

Противопожарные нормально открытые (огнезадерживающие) клапаны
КЛОП-1, КЛОП-2, КЛОП-3 и КОМ-1 предназначены для предотвращения распространения пожара и продуктов горения по воздуховодам, шахтам и каналам систем вентиляции и кондиционирования воздуха зданий и сооружений различного назначения. В соответствии с п. 5.14 СНиП 21-01-97* противопожарные НО клапаны являются заполнением проемов в противопожарных преградах с нормированным пределом огнестойкости (противопо­жарных стенах, перегородках и перекрытиях). Эти кла­паны в нормальных условиях (без пожара) открыты, а при пожаре должны закрываться, обеспечивая нераз­рывность противопожарной преграды. Величину предела огнестойкости НО клапанов рекомендуется выбирать с учетом требуемого предела огнестойкости строительных конструкций, регламентируемого СНиП 21-01-97*, СНиП 41-01-2008 и другими нормативными документами. Все типы приводов НО клапанов, как правило, имеют термоэлемент, который в электропри­водах используется для дублирования автоматического срабатывания клапана в условиях теплового воздейст­вия пожара.

Дымовые клапаны
КДМ-2 (КЛАД-2), КЛОП-1, КЛОП-2, КЛОП-3 и КОМ-1 предназначены для систем вытяжной противодымной вентиляции. Дымовые клапаны в нормальных условиях закрыты. При пожаре эти клапаны должны открыться для удаления дыма из зоны задымления, а в остальных зонах, например, на других этажах здания, должны оставаться закрытыми для обеспечения нормативных требований по подсосу воздуха в канал дымоудаления. Для управления заслонкой дымовых клапанов используются электро­приводы без термоэлемента.

Противопожарные нормально закрытые клапаны
КДМ-2 (КЛАД-2), КЛОП-1, КЛОП-2, КЛОП-3 предназначены для систем вытяжной и приточной противодымной вентиляции, а также для систем удаления дыма и газов после пожара в помещениях, защищаемых установками газового, аэрозольного или порошкового пожаротушения. В нор­мальных условиях эти клапаны закрыты. При пожаре НЗ клапаны открываются для обеспечения удаления дыма или подачи воздуха в защищаемые объемы, например, тамбур-шлюзы, незадымляемые лестничные клетки типа Н2, шахты лифтов, а также для удаления дыма и газов после тушения пожара газовыми, аэро­зольными или порошковыми установками. Конструкция НЗ клапанов и способы управления заслонкой ана­логичны дымовым клапанам, отличие заключается в области применения и режимах сертификационных испытаний этих клапанов.

conditionery.ru

Огнезадерживающие клапаны от производителя | противопожарные клапаны огнестойкие




Описание назначения и работы клапанов


Противопожарные нормально открытые (огнезадерживающие) клапаны предназначены для предотвра­щения распространения пожара и продуктов горения по воздуховодам, шахтам и каналам систем вентиляции и кондиционирования воздуха зданий и сооружений различного назначения.


Противопожарные НО (нормально открытые) клапаны заполняют проемы в противопожарных преградах с нормированным пределом огнестойкости (противопожарных стенах, перегородках и перекрытиях).
Эти клапаны в нормальных условиях (без пожара) открыты, а при пожаре должны закрываться, обеспечивая нераз­рывность противопожарной преграды.
Величину предела огнестойкости НО клапанов рекомендуется выбирать с учетом требуемого предела огнестойкости строительных конструкций, регламентируемого нормативными требованиями. Все типы приводов НО клапанов, как правило, имеют термоэлемент, который в электроприводах используется для дублирования автоматического срабатывания клапана в условиях теплового воздействия пожара.
Противопожарные НЗ (нормально закрытые) клапаны предназначены для систем вытяжной и приточной противодымной вентиляции, а также для систем удаления дыма и газов после пожара в помещениях, защищаемых установками газового, аэрозольного или порошкового пожаротушения.
В нор­мальных условиях эти клапаны закрыты. При пожаре НЗ клапаны открываются для обеспечения удаления дыма или подачи воздуха в защищаемые объемы, например, тамбур-шлюзы, незадымляемые лестничные клетки, шахты лифтов, а также для удаления дыма и газов после тушения пожара газовыми, аэро­зольными или порошковыми установками. Конструкция НЗ клапанов и способы управления заслонкой ана­логичны дымовым клапанам, отличие заключается в области применения и режимах сертификационных испытаний этих клапанов.

Противопожарные клапаны ДД (двойного действия) представляют собой НО клапаны, которые должны закрываться при пожаре и открываться после тушения пожара газовыми, аэрозольными или порошковыми установками для удаления газов и дыма. Для этой цели могут использоваться НО клапаны с электромеханическим приводом BELIMO с возвратной пружи­ной без терморазмыкающего устройства.

ЛИГРЕСС осуществляет помощь в подборе противопожарных (огнезадерживающих) клапанов.

Системы дымоудаления являются одной из наиболее важных составляющих коммуникаций жизнеобеспечения зданий. Их функциональная направленность заключается в обеспечении безопасной эвакуации людей во время возникновения пожара. Но так как распространение огня и дыма возможно и по системам вентиляции, они в обязательном порядке оборудуются специальными клапанами противопожарными, которые препятствуют распространению огня из места его локализации по воздуховодам.

Клапан противопожарный представляет собой специальное устройство, изготовленное из материала, который имеет высокую устойчивость к воздействию высоких температур. По своей конструкции, клапаны бывают нормально открытые, нормально закрытые и комбинированного типа.

Клапан противопожарный нормально открытый находится в открытом состоянии. При возникновении возгорания и при поступлении сигнала пожарной тревоги, такие клапана автоматически закрываются, что препятствует распространению огня по системам вентиляции. После устранения возгорания клапан противопожарный нормально открытый открывается для удаления дыма и токсических веществ из мест их скопления и обеспечивает вентиляцию помещения после пожара.

Такими клапанами оборудуются системы дымоудаления и системы общей вентиляции. Они являются эффективным средством пожарной защиты, так как при их помощи возгорание надежно локализируется до его устранения.

Клапан огнезадерживающий нормально закрытый имеет обратную функциональность. В нормальном состоянии он полностью закрыт и открывается только во время пожара для выведения продуктов сгорания из помещения. Такие клапаны используются в системах дымоудаления. По своей функциональности они ни в чем не уступают клапанам других модификаций и используются в зависимости от типа и назначения системы вентиляции согласно установленным нормам.

Клапан огнезадерживающий комбинированного типа в обычном режиме работы вентиляции находятся в открытом состоянии. При возникновении возгорания они закрываются, тем самым препятствуя распространению пожара. После устранения возгорания, клапан огнезадерживающий открывается и обеспечивает выведение из помещения продуктов горения и доступ свежего воздуха.

Тип клапанов выбирается в зависимости от типа вентиляционной системы. Как и везде, тут имеются установленные государственные нормы, так что при подборе такой  составляющей вентиляционной системы не лишним будет совет специалиста.

Противопожарными клапанами оснащаются практически все системы вентиляции, потому что соблюдение правил пожарной безопасности является  гарантией безопасности людей, находящихся в помещении.

Управление клапанами может осуществляются различными способами. Наиболее распространенный – автоматический. Клапаны открываются и закрываются в автоматическом режиме согласно сигналам, поступающим от системы пожарной безопасности. Также, клапаны могут управляться с пункта пожарной охраны в ручном режиме.

Клапаны противопожарные изготавливаются из материалов, которые имеют хорошую устойчивость к воздействию высоких температур. Обычно, это высоколегированные жаропрочные стали, которые хорошо переносят нагревание.

Для того, чтобы обеспечить полную безопасность людей, каждое здание должно оснащаться противопожарной защитой, а все элементы подбираться в строгом соответствии с установленными нормами и с учетом индивидуальных особенностей помещений.

ЛИГРЕСС предлагает покупателям клапаны огнезадерживающие для различных систем вентиляции в широком ассортименте. Представленные модификации отличаются высокой устойчивостью к воздействию высоких температур и надежностью в использовании.

При установке в вентиляционную систему, такие клапаны огнезадерживающие становятся надежной преградой на пути огня и обеспечивают безопасность находящихся в здании людей во время возгорания. Система вентиляции, которая оборудована всеми необходимыми элементами защиты отличается высокой производительностью и надежностью  в использовании и полным соответствием пожарным и другим государственным нормам и правилам.

Также предлагаем клапан воздушный и клапан дымоудаления.

tkpss.ru

Клапаны огнезадерживающие с электроприводом КЛАП - (60)

Клапан огнезадерживающий КЛАПЪ-НО с электромеханическим приводом BELIMO или GRUNER

Клапаны КЛАПЪ-О огнезадерживающие с нормально открытой заслонкой предназначены для блокирования распространения пожара и продуктов горения по воздуховодам, шахтам и каналам систем вентиляции и кондиционирования зданий и сооружений различного типа. Применение клапанов КЛАПЪ-О осуществляется в соответствии с требованиями СНиП 41-01-2003 и СНиП 21-01-97*. Клапаны КЛАПЪ-НО не подлежат установке в помещениях категорий А и Б по взрывопожароопасности.

Предел огнестойкости клапана КЛАПЪ-НО - EI60, 90 и 180

Клапаны огнезадерживающие КЛАПЪ-О выпускаются как канального типа (с двумя присоединительными фланцами, с наружным расположением привода), так и стенового (с расположением привода внутри корпуса клапана), предназначенного для установки в шахту канала естественной вытяжной вентиляции.
Для противопожарных клапанов КЛАПЪ канального типа используются следующие приводы:



  • пружинный привод с тепловым замком;
  • пружинный привод с электромагнитной защелкой, совмещенной с тепловым замком;
  • электромеханические приводы belimo либо gruner с возвратной пружиной.



Огнезадерживающие клапаны КЛАПЪ-НО с электромеханическими приводами belimo либо gruner могут быть использованы в качестве противопожарных клапанов двойного действия.
Для противопожарных клапанов КЛАПЪ-НО стенового типа могут быть использованы пружинные приводы с тепловым замком.
Огнезадерживающие клапаны КЛАПЪ-НО работоспособны в любой пространственной ориентации. При проектировании и монтаже огнезадерживающих клапанов следует учитывать возможность доступа к приводу клапана КЛАПЪ и кнопке механизма фиксации заслонки в закрытом положении.
Вид климатического исполнения клапана КЛАПЪ–УХЛ4 по ГОСТ 15150-69, в морозостойком исполнении Мс вид климатического исполнения и категория размещения – О2. Температура в месте установки противопожарного клапана КЛАПЪ ограничивается рабочей температурой воздуха при эксплуатации привода. Окружающая среда должна быть взрывобезопасной, не содержать агрессивных паров и газов в концентрациях, разрушающих металлы, лакокрасочные покрытия и электроизоляцию.

Площадь проходного сечения клапана КЛАПЪ (кроме стенового исполнения), м²:
Fкл = (В-56)х(А-50)/10 в 6 степ.
где А - внутренний размер клапана вдоль оси, мм.
В - внутренний размер поперечного сечения клапана КЛАПЪ перпендикулярно оси вращения заслонки, мм

Так же: Клапан этажный дымоудаления КЛАПЪ-(120)-Д

pvkom.ru

Монтаж огнезадерживающих клапанов

Принцип работы огнезадерживающих и противопожарных клапанов и клапанов дымоудаления

Проекты современных зданий любого назначения обязательно предусматривают наличие системы приточно-вытяжной вентиляции, а санитарные и противопожарные требования ко многим зданиям предусматривают также наличие систем дымоудаления. Системы дымоудаления включают в себя клапаны дымоудаления, а системы приточно-вытяжной вентиляции снабжаются огнезадерживающими клапанами, иногда называемыми также противопожарными клапанами.

Огнезадерживающие клапаны и клапаны дымоудаления имеют высокие пределы огнестойкости и применяются в системах противодымной и противопожарной защиты в зданиях разного назначения.

Клапаны дымоудаления применяются в системах вытяжной противодымной вентиляции. В дежурном рабочем положении заслонка клапана закрыта, а в случае возникновения возгорания она автоматически открывается для вывода из помещения газообразных продуктов горения. Во всех остальных помещениях клапаны остаются закрытыми, предотвращая распространение дыма по всему зданию во время пожара.

На противопожарных клапанах и на клапанах дымоудаления устанавливаются электромеханические противопожарные приводы. Электроприводы клапанов дымоудаления и противопожарных клапанов имеют возвратную пружину в специальном исполнении. Створки клапана могут также закрываться при срабатывании плавкого предохранителя.

Специальное исполнение приводов обеспечивает возможность их работы при значительном повышении температуры на протяжении длительного времени. Такие приводы обеспечивают высокую надёжность клапанов благодаря возвратной пружине, которая мгновенно закрывает заслонку огнезадерживающего клапана или открывает заслонку на клапане дымоудаления. Преимуществом клапанов с такими приводами является возможность осуществлять дистанционно в автоматическом режиме возврат заслонки в исходное рабочее положение, что особенно важно при эксплуатации на объекте большого количества клапанов или при установке клапана в труднодоступном месте. На приводах огнезадерживающих клапанов устанавливаются термодатчики, встроенные в выключатель. Все клапаны должны быть сертифицированы.

Узнать стоимость монтажа огнезадерживающих клапанов

Монтаж огнезадерживающих и противопожарных клапанов и клапанов дымоудаления

Огнезадерживающие или противопожарные клапаны бывают нормально открытые (НО) и нормально закрытые (НЗ). Нормально открытые клапаны применяются в системах приточно-вытяжной вентиляции и в системах кондиционирования. Они служат для предотвращения распространения пламени и дыма через вентиляционные воздуховоды в другие помещения. Противопожарный клапан закрывается при возникновении возгорания, отделяя зону пожара от других помещений. Нормально закрытые противопожарные клапаны применяются в системах приточной вентиляции. При возникновении пожара заслонка клапана открывается, обеспечивая приток свежего воздуха в незадымленное помещение. Эти же огнезадерживающие клапаны могут быть использованы после пожара для удаления газообразных продуктов горения, выполняя функции клапана дымоудаления.

Поскольку клапаны дымоудаления предназначены для работы в тех же условиях, что и огнезадерживающие клапаны, то монтаж клапанов дымоудаления производится по тем же принципам и правилам, что и монтаж огнезадерживающих клапанов. Клапаны дымоудаления и противопожарные клапаны согласно нормативным документам не предназначены для установки в помещениях категорий пожаровзрывоопасности А и Б.

Монтаж огнезадерживающих клапанов и клапанов дымоудаления предусматривает их установку в стенах, перекрытиях или перегородках между помещениями. Проходное сечение клапанов должно совпадать с размерами технологических проемов, где они будут установлены. Клапаны необходимо устанавливать в заранее приготовленное отверстие в стене или в перекрытии таким образом, чтобы они совпадали по осям с осями присоединяемых воздуховодов.

Модификация клапанов выбирается в зависимости от того, в какой пространственной плоскости они монтируются – горизонтальной или вертикальной. Многие клапаны конструктивно выполнены так, что позволяют устанавливать их в любой пространственной ориентации.

Монтаж клапанов дымоудаления и противопожарных клапанов должен исключать какие-либо нагрузки на клапаны, приводящие к возможной деформации любого элемента клапана. Перед монтажом клапанов необходимо произвести их внешний осмотр. При обнаружении каких-либо повреждений или вмятин, полученных в результате неправильной транспортировки или небрежного хранения, все повреждения необходимо устранить.

При монтаже необходимо предусмотреть свободный доступ к клапанам во время последующей эксплуатации, во время испытаний, замены или возможного ремонта. Монтаж, ремонт, обслуживание и контроль работоспособности клапана производится только при отключении вентиляционной системы, в которой он установлен.

К монтажу, эксплуатации и обслуживанию противопожарных клапанов допускаются специалисты, изучившие устройство и правила эксплуатации клапанов, прошедшие инструктаж по правилам техники безопасности. После завершения монтажа клапанов дымоудаления и противопожарных клапанов, после пробы приведения их в действие, клапана должны пройти приемку специальной комиссией, которая должна оформить акт приема клапанов в эксплуатацию.




  Телефон:   (495) 783-87-60 —  многоканальный

  E-mail:



mosregionvent.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
