Типы огнезадерживающих клапанов: КПВ, КПС и КОП
Просмотров: 1 223
В процессе проектирования различных промышленных объектов и зданий общественного использования пристальное внимание приделяется пожарной безопасности.
Одним из ее важных аспектов является наличие помещений, в которые, в случае возникновения пожара, через воздуховоды и вентиляционные шахты не сможет попасть огонь.
Для реализации такого рода пассивной защиты от огня используются специальные приспособления – клапан огнезадерживающий. В случае возникновения пожара происходит срабатывание этого элемента пожарной безопасности, что позволит на определенное время задержать распространение огня по таким каналам как воздуховод и вентиляционная шахта.
Функции огнезадержувающих клапанов
По своему конструкционному решению и назначению противопожарный клапан представляет собой специальную заслонку, которая закрывает или открывает вентиляционный канал или шахту в зависимости от ситуации на объекте. Располагаются такого типа клапаны внутри вентиляционных шахт и каналов.
В зависимости от конструкции клапаны могут выполнять различные функции.
Огнезадерживающий клапан нормально открытый представляет собой устройство, которое в штатном режиме пребывает в открытом состоянии, обеспечивая нормальную работу систем вентиляции. В случае возникновения возгорания на объекте клапан срабатывает и перекрывает проход воздуховода для распространения по нему огня.
Дымовые клапаны являются устройствами, которые входят в состав систем дымоудаления. В нормальном режиме работы эти устройства находятся в закрытом состоянии.

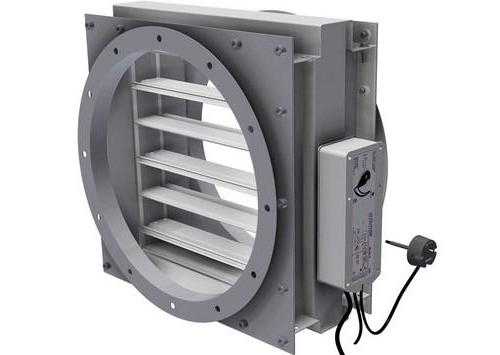

Схема огнезадерживающего клапана КЛОП
В случае возникновения возгорания они открываются, обеспечивая возможность удаления дыма и гари по предназначенным для этого каналам.
Противопожарные нормально-закрытые клапана относятся к устройствам, которые входят в состав противодымной вентиляции. В нормальном состоянии они закрыты – их открытие происходит в случае возникновения пожара с целью подачи чистого воздуха в определенные помещения.
Противопожарные клапаны двойного действия представляют собой механизмы, которые входят в состав систем вентиляции, а также в автономные системы газового, порошкового или аэрозольного пожаротушения.
В случае возгорания эти устройства закрывают вентиляционные каналы, чтобы по ним не распространялся огонь, а после завершения пожара клапаны открываются, способствуя быстрому удалению продуктов горения из помещений.
Управление клапанами
Кроме функционального назначения, огнезадерживающие устройства различаются и по типу используемого привода. Управление огнезадерживающими клапанами может осуществляться полностью в автоматическом режиме или из пульта оператора в ручном режиме.

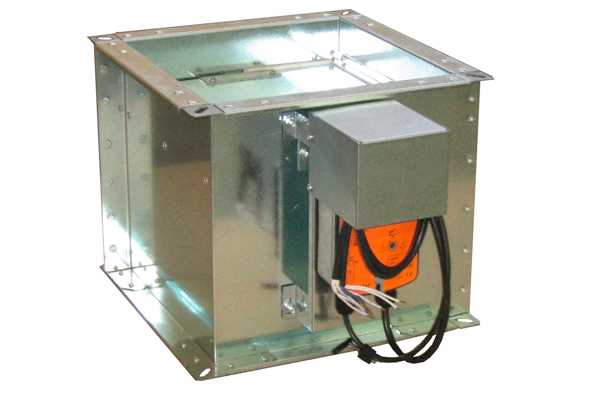

Электроприводный огнезадерживающий клапан
На больших объектах со сложной структурой вентиляционных систем может устанавливаться специальный шкаф управления огнезадерживающими клапанами.
По типу используемого привода клапаны могут выпускаться следующих типов:
- электромеханические;
- электроприводные;
- электромагнитные;
- с тепловым замком.
Виды клапанов
Сегодня на потребительском рынке присутствует большой выбор различных огнезадерживающих клапанов, способных обеспечивать высокий уровень пожарной безопасности на различных объектах.
Ниже будут перечислены основные из них, а также их особенности.
КПВ
КПВ представляет собой противопожарный универсальный клапан, отличающийся пределом огнестойкости, равным 60 или 120 мин. Клапаны могут производиться в общепромышленном и взрывозащищенном исполнении. Последний вариант клапана может быть только с ручным приводом.
КПВ-клапаны предназначаются для установки в состав систем отопления, кондиционирования и вентиляции сооружений разного функционального предназначения.
Также такими клапанами, в обязательном порядке, комплектуются системы противодымной вентиляции, обеспечивающие эффективное удаление дыма на начальной стадии пожара, когда происходит эвакуация людей.

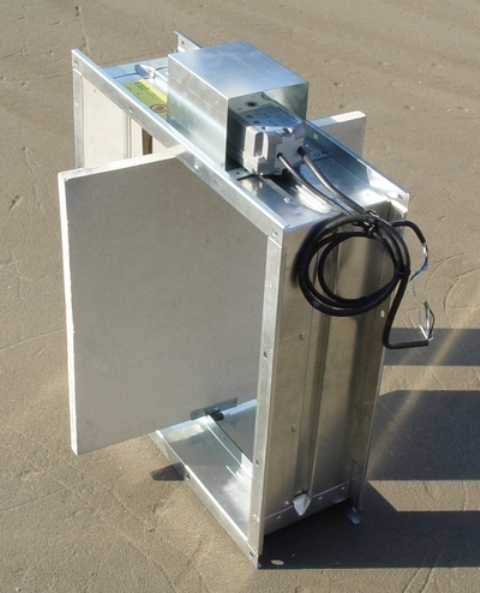

Огнезадерживающий клапан КВП
Рабочее положение такого типа клапанов может быть, как вертикальным, так и горизонтальным.
Универсальные противопожарные клапаны КПВ предназначены для монтажа в месте пересечения воздуховодом ограждающей противопожарной конструкции. Эксплуатация клапанов допускается в неагрессивной среде с температурой не выше +35°С и влажностью не более 80%.
КЛОП
Огнезадерживающие клапаны КЛОП имеют широкое практическое применение с целью обеспечения высокого уровня пожарной безопасности на объектах разного функционального назначения. Выпускается три модификации этих клапанов.
Клапан огнезадерживающий КЛОП 1 может иметь исполнение нормально открытое или нормально закрытое.
В первом случае клапан блокирует распространение огня и продуктов горения по воздуховоду, шахтам и вентиляционным каналам, а во втором исполнении применяется в качестве устройства для противодымной вентиляции. Показатель огнеустойчивости клапанов может составить 60 или 90 минут.

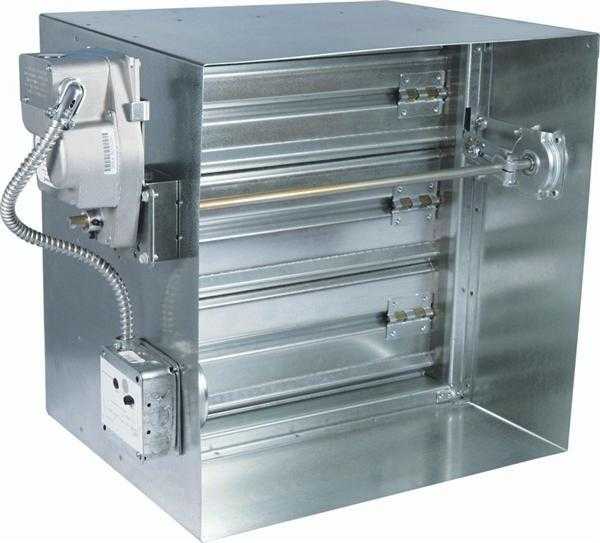

Огнезадерживающий клапан КЛОП
Нормально открытые клапаны могут комплектоваться разными приводами: электромагнитный с тепловым замком, обычный электромагнитный, электромеханический с терморазмыкающим замком или без него, пружинный с тепловым замком и микропереключателями или без них.
Нормально закрытый клапан КЛОП-1 приводится в действие электромагнитным приводом без теплового замка, реверсивными или электромеханическими приводами.
Монтаж клапанов может осуществляться в любой пространственной ориентацией.
Клапан огнезадерживающий КЛОП 2 в отличие от устройств КЛОП 1 может производиться в трех модификациях с разными значениями показателя огнеустойчивости. Существуют устройства с показателями 60, 90 или 120 мин. Также они отличаются тем, что для их производства используется оцинкованная сталь. В этих устройствах уменьшен в полтора раза вес и упрощено использование теплового замка.
Устройства КЛОП-3 представляют собой нормально открытые клапаны, которые имеют показатель огнеустойчивости 90 или 120 мин. Основным преимуществом этого типа клапанов является их высокая надежность при высокой скорости воздушного потока. В связи с этим клапаны КЛОП-3 рекомендуется устанавливать в воздуховодах с большим сечением.
КПС
Клапан огнезадерживающий КПС производится в 2-х модификациях, которые отличаются показателями огнеустойчиовсти – на 60 и 90 минут. Клапаны выпускаются в нормально закрытом (огнезадерживающем) или нормально открытом исполнении (дымовом).
Клапаны могут иметь круговое, квадратное или прямоугольное сечение и предназначаются для монтажа в проемах либо местах пересечения вентиляционной системы с противопожарной преградой.
Клапан огнезадерживающий КПС
Крепление клапанов КПС может осуществляться с вертикальной или горизонтальной пространственной ориентацией.
В качестве приводов клапанов могут использоваться электромеханические, электромагнитные системы с тепловым замком, а также пружинными механизмами с тепловым замком.
КПУ
Клапан огнезадерживающий КПУ сертифицирован для применения в системах дымоудаления. Устройства могут иметь нормально-открытое, нормально-закрытое и дымовое исполнение. В первых двух вариантах показатель огнеустойчивости равен 60 мин. или 90 мин.
Огнезадерживающий клапан типа КПУ
В зависимости от конструкционных особенностей клапаны могут быть канальными, стеновыми или ниппельными. По исполнению это общепромышленные, взрывозащитные или морозоустойчивые устройства.
КОП
Противопожарный клапан КОП относится к устройствам общепромышленного исполнения, которые имеют предел огнеустойчивости 60 или 90 мин. Они предназначены для перекрытия проемов в противопожарной преграде.
Клапаны имеют круглое или прямоугольное сечение, а для их управления используется электропривод огнезадерживающего клапана.
Противопожарный клапан КОП
Устройства пожарной безопасности этого типа рассчитаны для эксплуатации в помещениях, имеющих эффективную защиту от внешних осадков при температурах среды -30°С…+40°С.
Требования и нормы к огнезадерживающим клапанам
Чтобы гарантировать на объекте требуемый уровень пожарной безопасности важно использовать соответствующие огнезадерживающие клапаны. В зависимости от функционального назначения к клапанам выдвигаются определенные требования.
Перечень всех норм, которым должны соответствовать клапаны, описываются ГОСТом Р 53301-2013 «Клапаны противопожарные вентиляционных систем. Метод испытаний на огнестойкость».
Заключение
Правильный выбор и установка огнезащитных клапанов позволит обеспечить на объектах высокий уровень пожаробезопасности.
Их наличие позволит исключить распространение огня и дыма по вентиляционным каналам, а также позволит быстро удалить продукты горения из помещений.
Применение огнезащитных клапанов упростит и обезопасит процедуру эвакуации людей, а также упростит работу пожарным службам.
Чтобы правильно выбрать тип и исполнение огнезащитного клапана следует доверить эту процедуру квалифицированным специалистам.
В зависимости от типа объекта и его конструкционных особенностей специалисты быстро подберут оптимальную конфигурацию противодымных и противопожарных клапанов, а также произведут их правильную установку.
Видео: Семинар «Клапаны противопожарные воздушные»
bezopasnostin.ru
Клапаны огнезадерживающие: установка и управление
Возникновения пожара в многоэтажном здании – это всегда чрезвычайно опасное происшествие, из-за которого сотни и даже тысячи людей могут лишиться своих жизней. Ведь при больших площадях возгорания и высокой задымленности высотного здания тушить пожар становится очень сложно. К тому же если в помещении находится большое количество людей, могут возникнуть серьезные проблемы с эвакуацией и, как следствие, большое количество человеческих жертв. Исходя из вышеперечисленных причин, система дымоудаления является одной из самых важных коммуникаций в современных многоэтажных зданиях. Со своей задачей эта система справляется благодаря тому, что в её составе имеются клапаны огнезадерживающие. О том, как они устроены, какие бывают их виды, и какой у них принцип действия, мы и поговорим в этой статье.
Как работает система дымоудаления
Дымоудаление происходит благодаря специально смонтированным системным каналам, которые размещаются в середине вентиляционной конструкции. Процесс удаления дыма состоит из нескольких этапов. Первый – это выветривание дымного потока. А второй – это прокачка чистого воздуха в середину здания. Благодаря этому становится возможна безопасная и быстрая эвакуация людей во время пожара. Справляться с этой задачей помогают клапаны огнезадерживающие. О них и пойдет речь далее.
Что такое огнезадерживающие клапаны
Клапан огнезадерживающий «клоп» представляет собой металлическую коробку, изготовленную из высоколегированного или оцинкованного металла, оснащенного специальным датчиком и механизмом. Его устанавливают в воздуховодах и отверстиях, которые пересекают противопожарные перегородки и стены. В непосредственной близости размещается привод огнезадерживающего клапана. Данные клапаны способны предотвращать распространение очагов возгорания посредством систем вентиляции. Они обладают высокими огнеустойчивыми свойствами.
Виды клапанов, задерживающих распространение огня
Клапаны огнезадерживающие разделяются на несколько видов. Среди них можно выделить клапаны нормально открытого типа (НО), нормально закрытого (НЗ).
Нормально открытые клапаны предназначены для установки на воздуховодах. Они постоянно находятся в открытом состоянии. Как только поступает сигнал о пожаре, клапан автоматически закрывается. Таким образом, устанавливается дымная завеса, и огонь уже не может свободно распространяться по каналам вентиляции. После того как очаг возгорания будет полностью потушен, огнезадерживающие клапаны откроются, и в помещение начнет поступать свежий воздух. Таким образом, происходит вентиляция помещения после ликвидации очага возгорания.
Клапаны огнезадерживающие нормально закрытые устанавливаются непосредственно в вентиляционных линиях. Их задача препятствовать распространению дымового потока. Ежедневно они находятся в закрытом состоянии и открываются только по сигналу, поступающему из пожарной станции. Такие клапаны предназначены для того, чтобы выветривать дым из горящего помещения.
Установка огнезадерживающих клапанов всегда производится исключительно специалистами. Неправильное подключение может привести к выводу из строя всей системы.
Предназначение клапанов для задержки огня
Огнезадерживающие клапаны могут применяться для разных нужд, поэтому имеют немного разные конструкции. По типу исполнения можно выделить три основных.
1. Общепромышленные клапаны – самый распространенный вид. Они устанавливаются в жилых помещениях, магазинах, офисах, торговых центрах и на предприятиях, которые не имеют повышенной опасности возникновения взрывов.
2. Взрывозащитные клапаны отличаются тем, что способны противостоять взрывам. Их отличает наличие «неискрящих пар материалов». Такие клапаны предназначены для установки в тех помещениях, где имеются в наличии взрывоопасные смеси всех групп и категорий. От остальных видов они так же отличаются наличием дополнительной взрывонепроницаемой оболочкой привода клапана. Они не комплектуются электромагнитами и термозамыкающими устройствами, которые имеют дублирующее действие.
3. Клапаны, предназначенные для использования на атомных электрических станциях. Они имеют целый ряд отличий в своем строении. В быту и промышленности они не используются.
Комплектация огнезадерживающих клапанов
Клапан огнезадерживающий «клоп» комплектуется следующими составляющими:
— электроприводом, в который встроена возвратная пружина;
— электроприводом типа «закрыто/открыто»;
— электромагнитом, имеющим возвратную пружину;
— электромагнитом с возвратной пружиной, имеющим плавкую вставку (ориентированную на температуру 72°С).
Как управлять огнезадерживающими клапанами
Управление огнезадерживающими клапанами, как правило, осуществляется двумя видами.
Первый – это ручной режим. В таком случае команда, по которой клапан закрывается или же напротив, открывается, подается с пункта пожарной охраны. Такой тип хорош тем, что он не требует наличия сложного и дорогостоящего автоматического оборудования. Но по степени обеспечения безопасности он заметно уступает следующему.
Второй тип – это автоматический режим. Такой способ исключает воздействие человеческого фактора, и поэтому считается более надежным. Клапан запускается только по сигналу, который поступает от автоматической системы управления.
Важность системы пожаротушения
Наличие в помещении качественных и правильно установленных огнезадерживающих клапанов – это обязательное требование, которое предъявляется к системе пожарной безопасности любого гражданского или промышленного объекта. Так же это является залогом безопасности людей. Огнезадерживающие клапаны – это лишь один из компонентов целой системы пожаротушения, которая должна быть укомплектована и установлена в соответствии со всеми нормами и требованиями к пожарной безопасности в помещениях.
Помимо грамотной и качественной установки система должна проходить регулярные технические осмотры. По их результатам немедленно должны устраняться все поломки. От этого ведь зависят человеческие жизни.
fb.ru
Огнезащитные клапаны: виды и назначение
Одним из видов противопожарных клапанов является нормально открытый огнезащитный клапан. Данное механическое устройство, изготовленное из оцинкованного или высоколегированного металла, устанавливается в воздуховодах воздушного отопления, кондиционирования и вентиляции.
В обычных условиях задвижка клапана открыта, а при поступлении сигнала о возгорании автоматически закрывается, заполняя проем в перегородке. Это позволяет предотвратить или ограничить задымление в здании и распространение горения по вентиляционным системам различного назначения.
После тушения пожара огнезадерживающие клапаны открываются, и вентиляция помещения восстанавливается. Устройство, выполняющее роль заслона от дальнейшего распространения огня, устанавливают в стене (перегородке) или непосредственно около нее, со стороны защищаемого помещения.
Основным показателем противопожарных устройств является предел огнестойкости, то есть способность определенное время противостоять воздействию огня. Данный норматив обозначается буквами ЕI и означает отрезок времени, в течение которого устройство устойчиво к действию высоких температур.
Предел огнестойкости современных нормально открытых огнезащитных клапанов EI 60–90. Это значит, что в течение 60 (90) минут устройство будет противостоять напору огня.
Серия КЛОП
Назначение противопожарных клапанов серии КЛОП состоит в сдерживании распространения огня и дыма через системы вентиляции или кондиционирования всех видов помещений, предел огнестойкости EI 90.
Для взрывоопасных помещений разработана особая модификация взрывозащищенного клапана (В). У противопожарного оборудования КЛОП предусмотрены специальные фланцы для присоединения воздуховодов.
Электромагнитный привод КЛОП с тепловыми замками или без них находится с наружной стороны устройства. Некоторые модели серии КЛОП оснащаются пружинными или электромеханическими двигателями.
В конструкции нормально открытых устройств КЛОП-1 предусмотрено наличие электромагнитного привода с тепловым замком или электромеханического привода BELIMO. Огнезащитные устройства круглого сечения с электромагнитным двигателем не имеют теплового замка.
Серия КЛОП-1
Нормально открытые устройства КЛОП-2 имеют преимущество перед КЛОП-1, являясь усовершенствованными устройствами нового поколения. Они отличаются высокими аэродинамическими характеристиками, повышенной надежностью выполнения функций защиты, простотой и удобством монтажа.
Серия КЛОП-2
Большие «канальные» нормально открытые клапаны КЛОП‑3 надежны при работе в условиях больших скоростей и расходах воздуха. Эти устройства обычно устанавливают в воздуховодах большого сечения, где установлены вентиляторы высокой производительности.
Серия КЛОП-3
Серия КПУ, UVA, UVS
Клапан противопожарный универсальный КПУ-1Н
Противопожарные клапаны серии КПУ в случае пожара автоматически перекрывают проемы ограждающих строительных конструкций и вентиляции. Производятся в общепромышленном, взрывозащищенном и морозостойком исполнении, а также для АЭС.
Огнезадерживающие нормально открытые устройства оборудованы электроприводом с возвратной пружиной и терморазмыкающим механизмом или электромагнитом с возвратной пружиной и плавкой вставкой. Клапаны данной серии имеют небольшую массу и габариты, упрощенную конструкцию гермовводов, возможность установки различных приводов, предел огнестойкости EI 90.
Противопожарные клапаны серии UVA и UVS предотвращают распространение огня по воздуховодам и системам вентиляции. Промышленность выпускает круглый UVA с различными диаметрами и прямоугольный UVS, предел огнестойкости EI 90. Электромагнитный или электрический привод закрывает заслонку в случае необходимости перекрытия проема.
Серия КОП
Противопожарные клапаны серии КОП общепромышленного исполнения с пределом огнестойкости EI 60–90 используются для перекрытия проемов в противопожарных преградах.
Нормально открытые устройства круглого и прямоугольного сечения комплектуются электромеханическим приводом BELIMO или SIEMENS. Клапаны предназначены для установки в помещениях, защищенных от попадания осадков, с температурой −30°С – +40°С.
Огнезащитные клапаны серии КОП
Наличие огнезадерживающих клапанов является обязательным требованием к системе пожарной безопасности гражданских и промышленных объектов.
protivpozhara.com
Огнезадерживающие клапаны: типы, устройство, требования » Пожарные машины: оборудование, поставки, производство
Деление строений противопожарными перегородками, стенами на пожарные отсеки является оптимальным решением для ограничения распространения огня, ядовитых дымовых газов.
Противопожарные люки, двери, ворота, шторы выполняют ту же функцию, защищая проемы в строительных преградах. Распространению пламени по инженерным, технологическим трубопроводам эффективно препятствуют противопожарные муфты, огнепреградители.
На пути движения открытого пламени, теплового потока в воздуховодах вентиляционных систем устанавливают огнезадерживающие клапаны.
Содержание:
Типы огнезадерживающих клапанов
СП 112.13330.2011, являющийся актуализированным вариантом СНиП 21-01-97*, устанавливает предел огнестойкости клапана огнезадерживающего, аналогичным другим заполнениям строительных преград огню, теплу 1–3 типов, в интервале EI 15–60 соответственно.
Конструкторами компаний производителей разработаны несколько типов этих технических устройств, выпускающихся серийно:
- Нормально открытые огнезадерживающие клапаны – закрывающиеся при обнаружении очагов тления, возгорания в помещениях, обслуживаемых системами вентиляции, извещателями пожарными в составе установок тушения пожаров и/или сигнализации.
Именно этот наиболее распространенный тип подобных устройств чаще всего называют огнезадерживающими клапанами, что полностью соответствует их функциональному назначению.
Они устанавливаются как на воздуховодах – коробах, трубах, шахтах общеобменной вентиляции зданий, обеспечивающих баланс притока/вытяжки, кондиционирования воздуха, так и на местных отсосах из помещений высоких категорий по взрывопожарной опасности. В последнем случае используются огнезадерживающие изделия во взрывозащищенном варианте исполнения.
- Клапаны огнезадерживающие двойного действия при нормальных условиях в защищаемых помещениях открыты, закрываясь в случае обнаружения возгорания в них; вновь открываясь после окончания тушения пожара для устранения/вытяжки дымовых продуктов горения, огнетушащих веществ – порошка, аэрозоля, газовой смеси, штатно сработавших газовых, аэрозольных установок, порошковых систем пожаротушения.
- Клапаны противопожарные универсальные предназначены для эксплуатации как в качестве огнезадерживающих устройств в воздуховодах общеобменной вентиляции зданий, так и составе систем противодымной защиты.
Для сведения: относятся к клапанам противопожарным, но не являются устройствами для сдерживания открытого огня, клапаны дымоудаления – нормально закрытые/открытые, использующиеся в составе систем дымоудаления, принудительной подачи чистого воздуха, обслуживающих помещения на основных эвакуационных путях, выходах зданий, сооружений.
Подключение огнезадерживающих клапанов, эксплуатирующихся в автоматическом, дистанционном режиме пуска, в состав как проектируемых, так и существующих систем вентиляции строений любого функционального предназначения не представляет особенных проблем; а монтажно-наладочные работы по установке – сложности, больших затрат.
Устройство огнезадерживающего клапана
На рынке представлено довольно много серийных образцов этой пожарно-технической продукции, востребованной в основном при возведении зданий, сооружений, их реконструкции, но также и при капитальном ремонте вентиляционных систем, состоящих из следующих элементов:
- Корпус. Он может быть в поперечном сечении квадратным, прямоугольным или круглым, что дает возможность проведения монтажных работ на любых по геометрической конфигурации коробах, трубах воздуховодов различных систем вентиляции.
Материал для производства – оцинкованная или нержавеющая сталь. Для возможности подсоединения огнезадерживающего клапана к стенам, капитальным перегородкам оснащается одним фланцем, для включения в вентиляционный тракт – двумя фланцами.
Оба варианта исполнения – стеновой и канальный позволяют вести подключение огнезадерживающих устройств как с помощью болтовых соединений с использованием прокладок, стойких к огневому, тепловому воздействию, так и электросваркой.
Корпус огнезадерживающего клапана большинством компаний производится для двух вариантов исполнения – с внутренним или наружным размещением привода устройства в действие.
- Заслонка, что представляет собой поворотную конструкцию, полностью размещенную внутри корпуса изделия. Заслонки огнезадерживающих клапанов изготавливаются как цельными для стандартных изделий, так и многостворчатыми – для устройств, предназначенных для инсталлирования в воздуховоды вентиляции большого сечения.
Чтобы обеспечить требуемый нормативной документацией временной предел стойкости к огню, внутренние поверхности стенок корпусов, а также заслонки устройств покрывают различными видами термостойких красок, мастик, лаков по методикам, способами огнезащиты металлических конструкций.
- Привод огнезадерживающего клапана – электромеханический/магнитный, пружинный, при этом управление его пуском является автоматическим или дистанционным.
Командный сигнал на приведение в действие поступает от приемно-контрольной аппаратуры установок АПС, блоков управления стационарных систем пожаротушения.
Как правило, сигнализирующее устройство шлейфа пожарной сигнализации в таких системах – это датчик дыма или газовый, проточный, аспирационный, комбинированный пожарный извещатель, чутко реагирующий на признаки пиролиза, тления, начала возгорания органики в защищаемых помещениях.
Это позволяет вовремя изолировать, практически полностью герметизировать помещение, исключив распространение не только потока открытого пламени, но и дыма, тепла по воздуховодам в смежные, с обслуживаемым вентиляционной системой, помещения здания.
Стандартный ряд типовых размеров корпусов серийных огнезадерживающих клапанов у большинства производителей начинается с диаметра 0, 2 м для изделий круглого поперечного сечения; 0, 2 х 0,2 м – для квадратного.
Нормативного предела не существует, потому при проектировании воздуховодов большого сечения в составе вентиляционных систем, обслуживающих цеха крупных промышленных предприятий, сооружения общественного назначения значительного строительного объема, производителям вполне по силам изготовить огнезадерживающий клапан необходимого размера.
Требования к клапанам огнезадерживающим
Основным назначением таких огнезадерживающих устройств является защита всех видов, типов установок/систем вентиляции в местах пересечения ими строительных преград от воздействия открытого пламени, теплового потока.
Вторичное назначение – это оперативное управление, контроль удаления летучих ядовитых горячих продуктов горения, взвесей мелких твердых частиц не прогоревших органических веществ; использовавшихся в ходе ликвидации пожара огнетушащих средств – порошка, газа, аэрозоля.
Нормативные требования к огнезадерживающим клапанам устанавливают следующие официальные документы:
- СП 60.13330.2012 – о вентиляционных системах зданий, строений, сооружений общественного, производственного назначения.
- СП 7.13130.2013 – о противопожарных требованиях к системам вентиляции.
- НПБ 241-97, ГОСТ Р 53301-2013 – об испытаниях противопожарных клапанов на стойкость к воздействию открытого огня.
Эти нормы называют огнезадерживающие клапаны автоматическими/дистанционными техническими устройствами для экстренного/оперативного перекрывания вентиляционных трактов, проемов в противопожарных стенах, перекрытиях, перегородках, имеющими пределы состояний по потере плотности – Е, способности теплоизоляции – I; устанавливают полный перечень требований к ним.
Важно: в пакет сопроводительной технической документации на каждое изделие должен входить сертификат ПБ, а на огнезадерживающие клапаны во взрывозащищенном варианте исполнения – сертификат взрывобезопасности.
Управление огнезадерживающими клапанами
Управление такими устройствами в составе вентиляционных систем зданий, сооружений осуществляется через шкаф огнезадерживающих клапанов, предназначенный для непрерывного контроля за несколькими изделиями – обычно до 4, формирующий команды на приведение в действие.
Кроме того, такой шкаф/блок управления ведет контроль наличия электрического питания, исправности приводов огнезадерживающих клапанов, используется для периодической проверки работоспособного состояния этих устройств.
Применение на объектах
Установка огнезадерживающих клапанов возможна как на горизонтальных, вертикальных участках воздуховодов установок/систем вентиляции, так и внутри противопожарных преград – перекрытий, стен, перегородок, за подвесными потолками, в вытяжных каналах; шахтах, в т. ч. для защиты пассажирских, пожарных лифтов.
Оптимальный вариант установки – внутри противопожарной преграды, что на практике обеспечивает прочность, плотность заполнения вентиляционного короба, трубы даже после обрушения, разрушения воздуховода, подсоединенного к огнезадерживающему клапану.
Применяться огнезадерживающие устройства могут во всех типах установок общеобменных, вытяжных систем вентиляции в температурном диапазоне эксплуатации – от — 30 до + 40℃, при обеспечении отсутствия попадания атмосферных осадков, возможности конденсации влаги внутри корпуса клапана; а воздух защищаемого помещения не должен содержать химически активные, агрессивные пары, газы, аэрозоли.
Проектирование систем вентиляции с использованием огнезадерживающих клапанов, как и их монтаж, технический сервис, должны вести специализированные организации, предприятия, обладающие соответствующими лицензиями, допусками на право ведения работ.
fire-truck.ru
Огнезадерживающие клапаны
Пожар в высотном здании всегда имеет повышенный приоритет для профессиональных пожарных. Огонь, высокая задымлённость многоэтажного здания, вызывают определённые сложности при эвакуации пострадавших. Большое количество людей спасающихся бегством в дыму могут потерять ориентацию и запаниковать. Поэтому система дымоудаления одна из важнейших коммуникаций жизнеобеспечения современных зданий.
Дымоудаление – выполняется системными каналами вентиляционной конструкции. Процесс подразделяется на выветривание образований горения (дымного потока) и прокачки чистой воздушной массы в здание. Система дымоудаления необходима при возникновении пожара, для быстрой и безопасной эвакуации людей. По вентиляционным каналам устанавливают особые огнезадерживающие клапаны.
Данные клапанные приспособления локализуют огонь и дымную завесу, препятствуют их перемещению в пространстве. Огнезадерживающие клапаны – это специальное устройство, изготовленное из оцинкованного металла или высоколегированного металла.
Установка и подключение огнезадерживающих клапанов
Огнезадерживающие клапаны устойчивы к воздействию высоких температур и размещаются в местах прохода вентиляции через стену. По своему предназначению данные приспособления против пожаров подразделяются: нормально открытого типа огнезадерживающие клапаны, нормально закрытого типа и комбинированные элементы препятствующие распространению огня в системных линиях пожаробезопасности.
Нормально открытые огнезадерживающие клапаны устанавливаются на воздуховодах, и находятся в раскрытом состоянии. При поступлении сигнала о возгорании, данные клапанные приспособления – закрываются автоматически, тем самым лишая огонь и образования горения (дымная завеса) возможности распространяться по вентиляционным каналам помещений. После тушения очага возгорания огнезадерживающие клапаны открываются, и производится вентиляция помещения после ликвидации возгорания.
Огнезадерживающие клапаны нормально закрытые – оборудуются непосредственно в приточных каналах и вытяжных вентиляционных линиях, предназначенных для препятствования распространения дымных потоков, и применяются для дымоудаления. В обычном состоянии они полностью закрыты, а открываются только во время пожарного бедствия. Данное клапанное приспособление предназначено для безопасного выветривания дыма из жилого пространства.
Огнезадерживающие клапаны комбинированного вида – размещаются в системе основной вентиляционной линии и находятся в раскрытом состоянии. При пожарном бедствии подобные устройства полностью закрываются, препятствуя распространению огненной массы. После ликвидации чрезвычайной ситуации (пожарного бедствия) огнезадерживающие клапаны комбинированного образца открываются для вентиляции помещения свежим воздухом.
Управление огнезадерживающими клапанами
Управление противопожарными огнезадерживающими клапанами выполняется двумя способами. В ручном режиме, когда команда на открытие или закрытие подаётся с пункта пожарной охраны. Или без участия человека, в автоматическом режиме, что исключает человеческий фактор. При этом огнезадерживающие клапаны открываются или закрываются, только по сигналу, поступившему от автоматической системы управления механическими коммуникационными линиями безопасности здания.
Наличие огнезадерживающих клапанов – обязательное требование к системе пожарной безопасности любого промышленного или гражданского объекта. Данный фактор продиктован необходимостью максимально защитить людей при возникновении внештатной ситуации – пожара. Причём все элементы пожаротушения подбираются согласно нормативным документам, регламентирующим применение огнезадерживающих клапанов для систем вентиляции, с учётом конструктивных особенностей каждого конкретного здания (жилые, нежилые помещения).
promplace.ru
виды, установка и управление. Противопожарный клапан :: SYL.ru
Типовая инфраструктура систем вентиляции и кондиционирования в зданиях представляет существенную угрозу с точки зрения распространения огня. По каналам и шахтам воздуховодов пламя распространяется моментально, что повышает риски пожара. Для предотвращения угроз такого рода используют клапан огнезадерживающий с функцией блокировки. Благодаря огнеупорным заслонам конструкция отсекает линию распространения огня от зоны пожарной безопасности.
Общие сведения о противопожарных клапанах
Клапан с противопожарной функцией относится к элементам климатического оборудования. Согласно нормативам, этот компонент может использоваться и в качестве управляемого дымохода, и как полноценная заслонка от огня. Устанавливать противопожарный клапан можно в шахте вентиляционной системы, подходящей по конструкции. Но важно, чтобы температура окружающей среды не выходила за границы от -30 до +40 0С.
Также учитывается эксплуатационная направленность объекта установки. Обычно такую фурнитуру рекомендуют для предприятий, работающих со взрывоопасными и химически активными веществами. Поэтому существуют разные категории клапанов, которые допускаются к использованию на объектах соответствующего класса. Например, должны учитываться объемы образования взрывчатых смесей, паров и газов. Пружинный привод, в частности, позволяет использовать клапан огнезадерживающий во взрывоопасных зонах наиболее распространенных классов – от 0 до 2.
Конструкция
Форма клапана может быть прямоугольной, квадратной и круглой – это наиболее популярные варианты конструкции. Устройство предусматривает наличие заслонки, теплового замочного механизма, защитного кожуха и приводной системы. Вся начинка размещается в корпусе, который изготавливается из специальных металлических сплавов. Самым стойким к термическому воздействию элементом является крышка люка, покрываемая огнеупорными слоями. С точки зрения конструкционного внедрения в структуру вентиляционной шахты особенно важны параметры вылета заслонки. Также клапан огнезадерживающий требует наличия свободного пространства до и после обслуживаемого участка. То есть в проектном плане должно предусматриваться техническое расстояние канала вокруг точки монтажа, на протяжении которого будут отсутствовать другие функциональные элементы. На этой же дистанции должно выдерживаться сечение воздуховода, соответствующее конструкции клапана.
Разновидности клапанов
Современные клапаны в обязательном порядке оснащаются приводными системами, облегчающими процесс управления. В основном практикуется использование механических и электромеханических приводов. Первый вариант предполагает активацию клапанного механизма за счет характерного срабатывания плавкой вставки в моменты превышения температуры. То есть, когда пламя подходит к охраняемой точке, система срабатывает автоматически и заслонка входит в активное состояние защиты. По этому принципу, в частности, работает модификация «Клоп 1», разблокировка которой происходит только вручную. Система электромеханического привода допускает и ручное приведение клапана в режим блокировки, и дистанционное управление по кабельной линии. К достоинствам таких устройств относится высокий уровень автоматизации и более широкие возможности регулировки клапана. Но есть и недостатки, которые выражаются в виде риска отключения привода из-за аварийного прекращения энергоснабжения.
Нормально закрытые и открытые клапаны
Для понимания различий в нормально закрытых и нормально открытых системах стоит разобраться с тем, какая система в принципе считается нормальной. Это естественное положение клапана, которое может поддерживаться или функцией привода, или потоками рабочей среды. То есть это состояние до момента, когда был подан сигнал активизации механизма. В некоторых версиях огнезадерживающий клапан с электроприводом Belimo предполагает и универсальный бистабильный принцип регуляции, но это бывает редко. Обычно электромагнитные системы управления работают или с закрытыми, или с открытыми в нормальном состоянии клапанами. В случае с закрытыми моделями предполагается, что заслонка под подачей напряжения будет всегда создавать барьер перед проходящим воздухом. И напротив, открытая система закрывается только в случаях подачи напряжения через привод, которое в нормальном режиме эксплуатации отсутствует.
Установка огнезадерживающих клапанов
Конструкции клапанов обычно рассчитываются для монтажа и в горизонтальных, и в вертикальных проходах. При этом участок инсталляции должен выбираться так, чтобы на функциональную точку заслонки не воздействовали наружные механические силы. Нагрузки от самого воздуховода не должны переноситься на фланец клапана. Следует сохранять и минимальное расстояние в 35 см минимум, которое в дальнейшем обеспечит свободный доступ к конструкции. Независимо от конфигурации, клапан огнезадерживающий будет сопрягаться и с приводным механизмом. Участок этой связки необходимо обезопасить от воздействий грязи и физических нагрузок. Особенно это касается электропривода, наиболее чувствительного и к магнитному влиянию. Фиксация установки может производиться и крепежной фурнитурой, и цементно-песчаной смесью – в зависимости от условий монтажа.
Особенности дымозащитных клапанов
Обычно противопожарные заслонки устанавливаются в одном комплексе с дымозащитными барьерами, имеющими несколько другой принцип действия. Здесь важно вспомнить, по какому принципу работает вышеупомянутый механизм «Клоп». Клапан огнезадерживающий данной модификации активизируется в моменты чрезмерного нагрева из-за воздействия огня. Срабатывание системы выражается плотным запором рабочей заслонки. В свою очередь, дымозащитные клапаны в постоянном режиме находятся закрытыми. И лишь при выявлении признаков задымления они открываются. Далее следует не блокирование каналов с дымом или газом, а интенсивная откачка гари через ответвление дымоходной шахты.
Дополнительная комплектация
В качестве дополнительных аксессуаров часто используют решетки. Они бывают разного типа и назначения. К примеру, решетки для дымоудаления позволяют в одном клапане совмещать функции отведения гари и барьера перед огнем. Также противопожарный клапан может снабжаться защитной решеткой, исключающей несанкционированный доступ. То есть формируется уже физическая преграда перед самим клапаном.
Заключение
В выборе подходящего клапана, помимо конструкционного устройства и системы управления, следует учитывать и стойкость материалов изготовления. От них напрямую будет зависеть эффективность огнеупорной преграды. Например, система «Клоп-1» выпускается в двух модификациях с разными показателями пределов термической стойкости. В ином случае конструкция обеспечит нормативную защиту в течение 60 мин, а в другом – 90 мин. Предел огнестойкости определяется разными факторами, среди которых и непосредственные характеристики заслонки. К примеру, специалисты берут во внимание показатели теплоизолирующей способности и величину потери плотности при контактах с огнем. Чем толще слой теплоизоляции, тем качественнее защита от пламени. Однако повышение теплоизолирующих качеств напрямую ведет к увеличению массы конструкции и ее элементов.
www.syl.ru
выбор, установка, инструкции :: SYL.ru
Борьба с пожаром — дело комплексное. Предварительная установка противопожарных систем может уберечь не только имущество, но и человеческие жизни. Наряду со средствами пожаротушения, современные постройки снабжают системами противодействия возгоранию и распространению пожара, а также средствами выведения дыма с эвакуационных проходов и после тушения, встроенными в вентиляционные конструкции. Использование блокировки движения воздушных масс между помещениями позволяет локализовать возгорание, препятствовать распространению продуктов сгорания и огня и даже прекратить пожар в недоступных для систем пожаротушения местах.
Виды вентсистем
Об управлении воздушными потоками внутри здания следует задуматься ещё на этапе проектирования системы вентиляции, обозначив ключевые места и участки воздуховодов, куда будут установлены противопожарные клапаны. Выбор клапанов в первую очередь зависит от назначения вентиляционных коммуникаций. Вентиляция может быть трёх видов по возложенным на неё задачам:
Вентиляция отопления, используемая в системах обогрева здания с газообразным теплоносителем. Использовать клапаны противопожарные огнезадерживающие с термодатчиками в таких воздуховодах нецелесообразно. Более актуальными будут взрывозащищённые модели.
Кондиционирующая вентиляция общеобменная стандартно должна присутствовать в любых зданиях, такие системы лучше всего оборудовать запирающими или реверсивными клапанами.
Специальная вентиляция дымоудаления (или аварийная) может быть встроена в кондиционирующую систему или спроектирована независимо. Обеспечивает очистку от продуктов горения других опасных для здоровья газов в помещениях эвакуационных проходов во время пожара и удаление дыма после завершения тушения пожара. Желательным параметром таких систем является надёжное дистанционное управление.
Типы клапанов
По функциональным особенностям противопожарные клапаны делят на 3 вида: НО — нормально открытые, НЗ — нормально закрытые, и ДД — реверсивные клапаны двойного действия. Согласно СНиП 41-01-2003, в воздуховодах общеобменной и отопительной вентиляции применяются НО клапаны, а для дымоудаления используют НЗ или ДД клапаны. Также клапаны классифицируют согласно нормам пожарной безопасности на дымовые и огнезадерживающие.
По месту установки и форме
Различают всего два вида клапанов в зависимости от установки. Большинство клапанов устанавливают в проёмах в стене или горизонтальном перекрытии, здесь подходят однофланцевые изделия стенового типа. Канальное исполнение клапанов используют реже, такие заглушки монтируют прямо на воздуховод и закрепляют двумя фланцевыми или ниппельными соединениями. Прочность конструкции с канальными двухфланцевыми изделиями немного ниже, поэтому их применяют в случаях прокладки дополнительных линий вентиляции или при невозможности использовать стеновое размещение клапанов. По сечению воздуховода изделия делятся на круглые и прямоугольные, а по методу соединения — на муфтовые, ниппельные и фланцевые.
По типу привода: электромеханика
Существуют пружинные и электромагнитные приводы, устанавливаемые в клапаны противопожарные. Belimo, швейцарская фирма, и германская Siemens также производят электромеханические приводы для воздушных систем, продукция Belimo применяется в большинстве вентиляционных клапанов в мире. Главное отличие электромеханических приводов от других типов — возможность дистанционного управления заглушкой в любом положении, тогда как клапаны с электромагнитным приводом дистанционно можно только перевести в рабочее положение. То есть клапаны, оснащённые приводами Belimo, можно использовать как реверсивные или двойного действия. При согласовании автоматической системы пожаротушения здания и системы управления вентиляцией лучше всего использовать именно реверсивные устройства дистанционного управления на электромеханических приводах. Минусом этих приводов является их цена и необходимость обеспечивать дополнительное бесперебойное питание, так как отключение напряжения приведёт к срабатыванию пружинного механизма внутри клапана, если таковой установлен.
Пружины и электромагниты
Пружинные устройства вообще имеют крайне ограниченный диапазон применения: они могут быть установлены только на нормально открытые клапаны с обязательным применением теплового замка. Решение о применении клапанов с пружинным приводом необходимо согласовывать на стадии проектирования здания. Таким образом, после выполнения своих функций клапаны с электромагнитным и пружинным приводом требуют ручного перевода в исходное положение. Термозамки, устанавливаемые в клапанах, могут реагировать на температуру внутри воздуховода более 72 °С или более 141 °С.
Производители клапанов в России
На отечественном рынке представлено не так уж много производителей этого оборудования. Связано это с малым объёмом производства, так как установка и замена клапанов происходят довольно редко. В России можно купить противопожарный клапан для вентиляции производства нескольких фирм:
ЗАО AMALVA — международный производитель вентиляционных систем и оборудования. Основано ещё в 1997 году. Производит противопожарные клапаны с 2007 года.
ЗАО «Вингс-М» — специализированное предприятие по производству вентиляционных клапанов, широко использует продукцию швейцарской Belimo. Является разработчиком и производителем собственных моделей противопожарных клапанов под торговыми марками КЛОП-1, КЛОП-2, КЛОП-3 и линейки клапанов противодымной вентиляции КЛАД-1, 2, 3. Завод обустроил собственную тестовую установку для испытаний продукции в условиях, приближённых к огневым.
ЗАО «Вентмаш М» производит отопительное и вентиляционное оборудование, в том числе обратные, дымовые и противопожарные клапаны с различными типами приводов и степенью взрывозащиты.
ООО «Лиссант» является крупнейшим производителем строительных материалов и вентиляционных систем на юге России. Кроме клапанов, производит несколько наименований оборудования для вентиляции.
Общие правила монтажа клапанов на примере КЛОП-2
Любое оборудование должно сопровождаться подробными инструкциями по установке и обслуживанию. Общими правилами является применение средств защиты (перчаток, очков) при монтаже, а также стандартные правила при работе с электрооборудованием. Клапан противопожарный КЛОП нельзя применять в помещениях, относящихся к категориям А и Б по взрывопожарной опасности, эта информация должна быть отражена в технической документации каждого устройства. Для установки стеновых клапанов требуется стена или перекрытие не менее 100 мм толщиной, крепление производится с помощью цементно-песчаного раствора или бетона. Помните, что установкой такого оборудования должны заниматься только специалисты.
www.syl.ru
