Огнепреградители их типы устройство и принцип действия: виды, устройство, принцип действия, испытания

Содержание

виды, устройство, принцип действия, испытания

Для того чтобы спасти людей из горящих зданий, сооружений, проведя оперативную и безопасную эвакуацию; быстро обнаружить, локализовать, не дать распространиться пожару, ликвидировать его используется много установок, систем, входящих в комплекс активной и пассивной огнезащиты – дымоудаления/притока свежего воздуха, СОУЭ, АПС, АУПТ.

Кроме того, для сдерживания огня, распространяющейся высокой температуры от очага пожара, плотных дымовых газов, вредящих здоровью людей, в пределах пожарного отсека/секции используются противопожарные перегородки, перекрытия, стены.

При этом любые строительные, технологические проемы в этих преградах в обязательном порядке заполняют противопожарными дверями, шторами, люками, окнами, а неизбежные отверстия, неплотности, пазухи в местах прохождения инженерных коммуникаций различного назначения, в т.ч. из горючих материалов, на всю толщину конструкции заделывают/заполняют огнезащитной штукатуркой, базальтовым материалом; а на трубопроводы из полимеров, пластика/пластмассы устанавливают противопожарные муфты, надежно препятствующие проникновению огня, дыма в другие помещения.

Казалось бы, предусмотрены все возможные ситуации, использованы все приемы и способы для ограничения распространения пожара. Но, на самом деле это не совсем так. На части опасных в плане возможности возникновения пожара предприятий, в первую очередь, объектах добычи, транспортировки, глубокой переработки газа, нефти; органического синтеза, многих производств химической, фармацевтической отраслей промышленности в рамках/схеме технологической цепочки/процесса в резервуарах, корпусах, аппаратах для хранения, различных этапов переработки в трубопроводах, соединяющих их, циркулируют ЛВЖ/ГЖ как в жидкой фазе, так и в виде паро-, газовоздушной среды, взвеси/эмульсии.

Вполне понятно, что такая технологическая цепочка в случае возникновения взрыва, разгерметизации, другой аварийной ситуации, приведшей к возникновению очага пожара, с высокой долей вероятности может доставить взрывную волну, огонь в любую точку производства – от резервуаров хранения сырья до технологических колонн, парков/складов, эстакад налива/розлива готовой продукции.

Для исключения такой возможности разработаны, применяются различные виды огнепреградителей (пламегасителей) – устройств противопожарной защиты, во многом схожих по назначению с искрогасителями, что подтверждают официальные документы: НПБ 254-99, ГОСТ Р 53323-2009, излагающие основные требования к устройству, испытаниям и эксплуатации таких изделий, предназначенных препятствовать распространению пламени, горящих частиц.

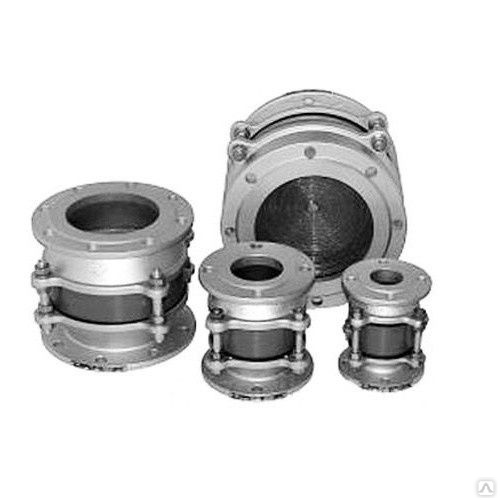

Огнепреградители (пламегасители) разных видов

Виды

Согласно этим нормам ПБ, ОП сухого типа называется специальное защитное устройство, устанавливаемое на пожароопасных технологических установках, трубопроводах, свободно пропускающее поток ГЖ/ЛВЖ или паро-, газовоздушной смеси/взвеси через внутренний элемент, гасящий пламя, что приводит к локализации распространения огня.

Огнепреградитель (пламегаситель) ДУ (условным диаметром прохода от 40 до 500 мм) различается по многим техническим характеристикам, конструкции, внешнему виду, месту установки, способу монтажа, типу гасящего пламя внутреннего элемента, времени сохранения работоспособности под непрерывным воздействием пламени и другим признакам.

По типу/виду элемента, гасящего распространение пламени, заполнения корпуса/внутреннего элемента огнепреградитель (пламегаситель) коммуникационный (встроенный) или резервуарный (концевой), присоединяемый как корпусам технологических аппаратов/установок, так и к различным участкам трубопроводных систем может быть:

Сетчатым. Причем их количество не ограничивается одной, обычно это пакет из нескольких сеток из металла, чаще всего из нержавеющей коррозионностойкой стали, уплотненных чередующимися прокладками.
Кассетным – ленточным или пластинчатым в зависимости от формы внутренних элементов.
С заполнением корпуса гранулированным материалом. Это могут быть стальные, керамические, стеклянные шарики/кольца; зерна дробленого кварца, гравия или другого термостойкого материала с высокой прочностью, размером частиц от 0, 5 до 6 мм.
С внутренним элементом из пористого/ячеистого материала. Чаще всего применяются трубки/диски, волокно с размером до 0,5 мм из спеченных под воздействием высокой температуры отрезов/витков стальной проволоки, металлического порошка/гранул, обладающие высокой пористостью, выдерживающие длительную огневую, тепловую нагрузку.

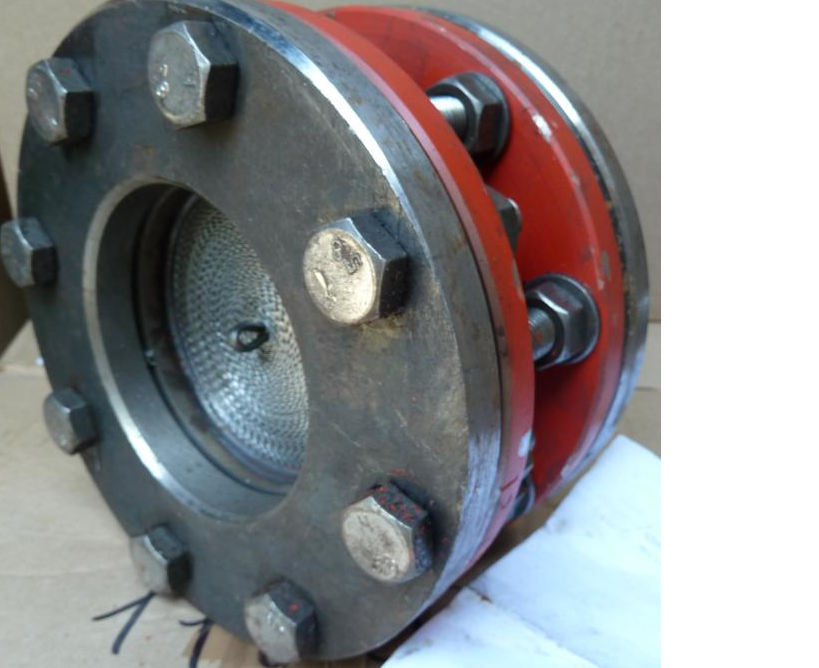

Огнепреградитель (пламегаситель) фланцевый – это наиболее распространенный вид таких изделий. Их установка/монтаж на трубопроводах, к корпусам технологического оборудования происходит с помощью болтового соединения, с использованием огнестойких прокладок; но такие изделия, имеющие небольшой ДУ, такие, например, как огнепреградитель (пламегаситель) ОП 40, имеют резьбовое соединение, что более удобно при монтаже, обслуживании, ремонте/замене.

Огнепреградители (пламегасители) по исполнению/конструктивно бывают:

Прямоточными.
Угловыми.
Неразборными или с возможностью замены кассеты, блока сеток, насадки из гранулированного или пористого материала.

По времени сохранения эксплуатационных характеристик под непрерывным воздействием пламени все ОП подразделяются на два класса:

I – не меньше 1 ч.
II – меньше 1 ч.

Распространение пламени внутри технологических трубопроводов на взрывопожароопасных производствах зависит от свойств сырья, промежуточных, готовых продуктов, перекачиваемых через них; а также от геометрии трубопроводной системы, расположения запорной арматуры на ней и других факторов.

Возможен как нормальный режим горения, называемый дефлаграцией, тогда огонь распространяется со скоростью несколько десятков метров в секунду; а также сопровождающийся детонацией газов, воздушных смесей с парами ЛВЖ/ГЖ, когда такое детонационное горение сопровождается взрывной волной, двигающейся намного быстрей, в т.ч. превышая скорость звука. Например, для водорода это значение – 2, 82 км/с.

Это создает все условия для возникновения взрыва в трубопроводе или корпусе технологического аппарата/установки. Вполне понятно, что против этого необходимо принимать меры, в т.ч. используя специальный вид огнепреградителей (пламегасителей).

Так, по стойкости к детонации ОП подразделяют на два вида:

Противодефлаграционные, устанавливаемые на трубопроводах с низкими показателями давления, возможной скорости распространения пламени. Монтируются на небольших расстояниях от возможного источника воспламенения, например, на приемных/дыхательных патрубках резервуаров хранения ГЖ.
Противодетонационные, позволяющие выполнять установку ОП на значительном удалении от возможного источника возникновения пламени, гасящие/демпфирующие ударную волну, защищающие от обратного удара пламени. В связи с этим они имеют усиленную конструкцию корпуса/огнегасящего элемента.

Наиболее распространенные марки таких изделий:

Огнепреградитель (пламегаситель) ОП-100 .
Огнепреградитель (пламегаситель) ОП-200, где цифры указывают ДУ. Устанавливаются на различные участки трубопроводных систем, монтируются на корпуса наружных и внутренних технологических установок.

Это все виды/типы сухих огнепреградителей (пламегасителей), называемых креативными маркетологами, рекламистами компаний производителей также пламегасителями, предохранителями огневыми, пламени и т.п. «красивыми» названиями.

Кроме них, на производствах с высокой категорией по взрывопожарной опасности применяются менее распространенные жидкостные огнепреградители (пламегасители), используемые для предотвращения/локализации распространения огня при транспортировании/хранении переработке легкогорючих газов и их смесей. Их принцип действия основан на гашении/срыве пламени при барботаже газов через слой негорючей жидкости. Существенный недостаток подобных устройств – низкая пропускная способность.

Главное отличие огнепреградителей (пламегасителей) от противопожарных клапанов, заслонок/задвижек – это то, что с их помощью продолжается безостановочная транспортировка по трубопроводам в аппараты/установки, а также из них горючих газов, жидкостей, их смесей, в т.ч. с воздухом, при возникновении вспышки, появлении пламени, в ходе локализации огня; что чрезвычайно важно для нормального режима технологического процесса.

Технические параметры (таблица)

Технические параметры огнепреградителей (пламегасителей)

Принцип действия

Их действие основано на срыве/гашении огня в узких каналах, сквозь которые при этом свободно проходят газы, жидкости, различные смеси. При этом для каждой горючей среды рассчитывается минимальный диаметр канала, обеспечивающий безопасную транспортировку без переброса пламени, локализация которого обуславливается тепловыми потерями, что сходно с принципом действия искрогасителей.

Доказано, что гашение пламени ОП достигается не из-за большой длины каналов огнегасящего элемента, а благодаря небольшой площади их поперечного сечения. В то же время, если через ОП происходит перекачка ЛВЖ/ГЖ с высокой температурой, то длина каналов уже влияет на весь процесс.

Диаметр огнегасящего элемента изделия, например, такого как огнепреградитель (пламегаситель) ОП 50 должен быть не больше 50% его диаметра.

Кроме того, внутренний огнегасящий элемент ОП не только эффективно препятствует дальнейшему распространению огня, но и обладает способностью дробить/разрушать ударную волну при детонационном развитии очага пожара в трубопроводной системе, предотвращая возможность взрыва и выхода пожара наружу.

Устройство

Конструкция ОП несложная:

Корпус, изготавливаемый как из стали, так и из алюминиевых сплавов.
Внутренний огнегасящий элемент – кассета, блок сеток, насадка с заполнением из пористых или гранулированных материалов.
Присоединительные штуцера. Редко они стыкуются с ответными штуцерами трубопровода, корпуса технологического аппарата способом электросварки, чаще с помощью фланцевого болтового соединения, как

огнепреградитель (пламегаситель) ОПФ.

Конструкция ОП должна быть герметичной, выдерживая значительные силовые, тепловые нагрузки, создающиеся при быстром движении огня под давлением в трубопроводе, сохраняя работоспособность в период эксплуатации в заданном температурном диапазоне.

ОП изготавливаются из материалов, стойких к наружному/внутреннему воздействию химически агрессивной, активной коррозионной среды, для эксплуатации в которой они предназначены.

Огнепреградителями (пламегасителями) защищают:

Дыхательные линии емкостей с ЛВЖ, ГЖ.
Дренажные/стравливающие трубопроводы аппаратов/установок с ЛВЖ, горючими газами.
Трубопроводы к факельным установкам.
Линии газовой обвязки.
Трубопроводы налива резервуаров хранения нефтепродуктов.

Это, конечно, далеко не полный перечень тех мест, где необходима установка этих изделий, таких как огнепреградитель (пламегаситель) ОП 80, предназначенный для исключения попадания пламени в резервуар с ГЖ.

Довольно часто ОП является составной частью другой трубопроводной арматуры, например, дыхательного или предохранительного клапана.

Испытание

Установка огнепреградителя (пламегасителя), не имеющего сертификата ПБ, конечно, редкость, ведь это слишком ответственное оборудование, проходящее перед поставкой/продажей полный цикл сертификационных испытаний по НПБ/ГОСТ, включающий в себя проверку:

Соответствия изделия конструкторской документации, комплектации.
Способности локализации пламени.
Герметичности корпуса.
Работоспособности изделия при вибрационных нагрузках.

Температуры поверхности корпуса до наступления деформационных изменений.
Время эксплуатационной работоспособности под внутренним огневым воздействием.

Схема стенда испытаний огнепреградителя (пламегасителя)

При получении отрицательного результата по любому виду испытаний количество образцов изделий удваивают, повторяя весь цикл испытаний. При повторном фиаско испытания прекращают до выявления причин, устранения недостатков производителем.

Более подробную информацию по данному вопросу Вы найдете в

ГОСТ Р 53323-2009 Огнепреградители. Методы испытаний

(раздел 8 «Методы испытаний»)

Огнепреградители и пламяпреградители

Огнепреградители, пламяпреградители и огневые предохранители применяются в качестве противопожарного оборудования на вертикальных резервуарах для хранения взрывоопасных нефтепродуктов.

Данное оборудование является первой ступенью противопожарной безопасности, которое способствует защите резервуаров и хранимого продукта от взрыва и пожара. Основное назначение огнепреградителей различного типа — это предотвращение попадания искры или пламени в газовое пространство емкости и возникновения пожароопасных ситуаций.

Принцип действия огнепреградителей и пламяпреградителей

Их работа основана на поглощении тепла от искры или пламени: входящие в конструкцию кассеты из различных материалов уменьшают тепловую энергию ниже температуры воспламенения или возгорания хранимой жидкости. При этом не происходит задержка рабочего продукта через кассету.

Огнепреграждающие элементы (кассеты, ленты) могут быть выполнены из фольги, меди или алюминиевых сплавов.

Типы огнепреградителей и пламяпреградителей

огнепреградитель ОП-АА
огнепреградитель ОП-ААН
пламяпреградитель ПП
предохранитель огневой жидкостный ПОЖ
предохранитель огневой коммуникационный ПОК

Огнепреградители ОП

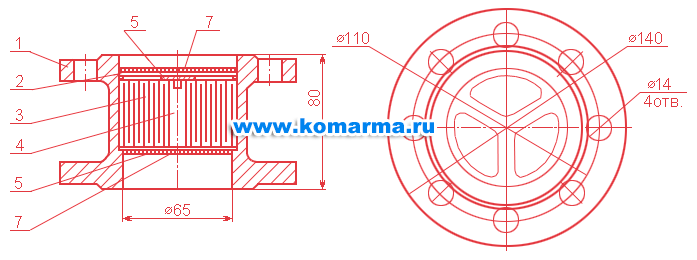

Огрепреградители ОП-АА и ОП-ААН защищают газовое пространство резервуаров от проникновения внутрь искры или пламени. Огнепреграждающий элемент, расположенный в корпусе, состоит из гофрированных и плоских лент, которые задерживают тепло от огня и гасят его. Для их изготовления используется алюминий. Огнепреградитель ОП-ААН является разборным, что позволяет проводить осмотр кассеты и ее замену в случае необходимости.

Параметры	ОП-50АА	ОП-80АА	ОП-100АА
Условный проход DN	50	80	100
Пропускная способность при сопротивлении воздушного потока 118 Па, м³/ч	25	60	100
Высота, Н, мм	80	80	94
Диаметр, D, мм	140	194	207
Диаметр крепежных отверстий	14	18	18
Кол-во крепежных отверстий	4	4	4
Время сохранения работоспособности, мин. , не менее	10
Масса, кг, не более	1,3	2,62	3,6

Параметры		ОП 50ААН	ОП 80ААН	ОП 100ААН	ОП 150ААН	ОП 200ААН	ОП 250ААН	ОП 300ААН	ОП 350ААН	ОП 500ААН
Условный проход DN		50	80	100	150	200	250	300	350	500
Пропускная способность при сопротив лении воздушного потока 118 Па, м³/ч		100	150	200	215	380	600	750	900	2200
Высота, H, мм		172	200	197	231	255	243	275	419	317
Диаметр, Dн, мм		160	214	230	303	375	450	530	610	858
Присоедини- тельные размеры, мм	D D1 d n, шт	141 110 14 4	184 150 17 4	205 170 17 4	262 225 18 4	315 280 18 4	370 335 18 6	435 395 22 6	485 445 22 6	644 600 22 16
Время сохранения работо- способности, мин. , не менее		10
Масса, кг, не более		3	5	6,1	10	16	27	30	45	74

Пламяпреградитель ПП

Пламяпреградители ПП являются временными огнепреградителями, которые предотвращают проникновение пламени в газовое пространство резервуаров. Крепится при помощи фланцев на монтажные патрубки; между фланцем и корпусом устанавливается прокладка, которая обеспечивает герметичность.

Огнепреграждающий элемент выполняется из плоских или гофрированных лент и может быть изготовлен из алюминия или нержавеющей стали. Установленный срок службы пламяпреградителей ПП из алюминиевых сплавов — 5 лет, из нержавеющей стали — 10 лет.

Параметры	ПП-50 АА	ПП-100 АА	ПП-500 АА
Условный проход (Ду), мм	50	100	500
Пропускная способность, м³/ч	25	100	2200
Длина (D), мм	92	148	910
Высота (L), мм	80		423
Масса, кг	1,3	1,5	93

Огневые жидкостные предохранители ПОЖ

Жидкостные огневые предохранители ПОЖ используются для предотвращения возможного возгорания резервуара для хранения дизельного топлива или бензина, которое может возникнуть при выходе газа или пара в атмосферу. Они могут изготавливаться в чугунном или алюминиевом корпусе. Преграждающий элемент выполняется из алюминиевых лент, которые аккумулируют тепло пламени и гасят его.

Монтаж осуществляется на приемный трубопровод.

Жидкостный огневой предохранитель ПОЖ	Параметры	ПОЖ–80
	Условный проход, Д_у	80
	Давление, МПа	0,25
	Пропускная способность при сопротивлении воздушного потока 118 Па, м³/ч	80 – 100
	Высота (H), мм	94
	Диаметр (D), мм	207
	Диаметр крепежных отверстий	18
	Кол-во крепежных отверстий	4
	Диаметр расположения крепежных отверстий	170
	Масса, кг	3,6
	Время сохранения работоспособности, мин. , не менее	10
	Установленный срок службы, лет	8

Коммуникационный огневой предохранитель ПОК

Огневые предохранители ПОК устанавливаются на нефтепроводы для предотвращения движения пламени по нему. Максимальное давление в трубопроводе — до 1,6 МПа.

Их конструкция более усиленная, так как движение рабочей среды происходит с высокой скоростью и при высоком давлении. Имея минимальное гидравлическое сопротивление, жидкость проходит свободно.

Огнепреграждающий элемент имеет высокую теплостойкость и огнестойкость. При прохождении пламени через пламягасящий элемент температура понижается ниже температуры вспышки рабочего продукта. За счет этого происходит угасание.

Огневые предохранители ПОК изготавливаются в климатических исполнениях У и УХЛ категории размещения 1.

Параметры		ПОК-50	ПОК-80	ПОК-100	ПОК-150	ПОК-200	ПОК-250	ПОК-300	ПОК- 350	ПОК- 500
Условный проход DN		50	80	100	150	200	250	300	350	500
Пропускная способность при сопроти влении воздушного потока 118 Па, м³/ч		25	75	100	215	380	600	300	900	2950
Габаритные размеры, мм	DH	215	245	280	335	460	520	600	710	840
Габаритные размеры, мм	H	300	303	380	430	490	495	575	737	820
Присоедини- тельные размеры, мм	D	160	195	215	280	335	405	460	520	710
	D1	125	160	180	240	295	355	410	470	650
	d	18	18	18	22	22	26	30	26	33
	n	4	8	8	8	12	12	12	16	20
Масса, кг, не более		20	28	39	55	113	145	245	290	545

Установка огнепреградителей

Они монтируются на крышу вертикальных резервуаров под дыхательным или предохранительным клапаном и крепятся к ответным фланцам при помощи болтов через прокладку. Для защиты трубопроводов под давлением до 1,6 МПа они устанавливаются на участке возможного выхода газовоздушной смеси.

Как заказать огнепреградитель/пламяпреградитель на Саратовском резервуарном заводе?

Для того, чтобы купить огнепреградитель (пламяпреградитель), Вы можете:

позвонить на Завод по телефону 8-800-555-9480
прислать на электронную почту технические требования к оборудованию
воспользоваться формой «Запрос цены»

Пламегасители, которые представляют собой устройства, пропускающие газ, но останавливающие пламя для предотвращения более крупного пожара или взрыва для предотвращения более крупного пожара или взрыва. Существует огромное разнообразие ситуаций, в которых применяются пламегасители. Любой, кто участвует в выборе пламегасителей, должен понимать, как работают эти продукты, и их ограничения по производительности. С этой целью в данной статье представлено введение в технологию и терминологию пламегасителей, а также типы доступных продуктов.

Принцип действия пламегасителей был открыт в 1815 году сэром Хамфри Дэви, известным химиком и профессором Королевского института в Англии. Комитет по безопасности английской угледобывающей промышленности обратился к Дэви за технической помощью. Им нужен был способ предотвратить взрыв масляных ламп шахтеров, когда горючий газ, называемый рудничным газом, просачивался в шахтные стволы. Сэр Хамфри изучал газ, который состоял в основном из метана. Исследование было сосредоточено на том, как горит метан в различных условиях и с различными пропорциями воздуха. Решение Дэви состояло в том, чтобы надежно закрыть пламя лампы высоким цилиндром из тонко сплетенного проволочного экрана, называемого металлической сеткой. Справа показаны две самые ранние лампы безопасности Davy.
Через экран проходит достаточно света от лампы, чтобы быть полезным. Воздух для масляного пламени вокруг фитиля лампы поступает через нижнюю часть экрана. Горячие выхлопные газы выходят через верхнюю часть. Когда горючая смесь метана поступает с воздухом, пламя метана горит внутри экрана. Однако через узкие отверстия экрана не проходит ни пламя метана, ни пламя лампы. Металлическая проволока поглощает тепло от пламени, а затем излучает его при гораздо более низкой температуре.

Современные пламегасители

Со времен сэра Хамфри различные виды пламегасителей применялись во многих отраслях промышленности. Все они работают по одному и тому же принципу. Отводя тепло от пламени, когда оно пытается пройти через узкие проходы со стенками из металла или другого теплопроводного материала. Например, в пламегасителях большинства производителей используются слои металлических лент с гофрированным гофром.

Пламегасители используются во многих отраслях промышленности, включая нефтеперерабатывающую, фармацевтическую, химическую, нефтехимическую, целлюлозно-бумажную, разведку и добычу нефти, очистку сточных вод, захоронение отходов, горнодобывающую промышленность, производство электроэнергии и транспортировку наливных жидкостей. В некоторых случаях пламя включает экзотермические (выделяющие тепло) реакции, отличные от окисления. Процессы, в результате которых образуются горючие или химически активные газы, включают смешивание, реакцию, разделение, смешивание, бурение и разложение. Эти процессы включают многочисленные конфигурации оборудования и газовые смеси.

Как работают современные пламегасители

Пламегасители представляют собой пассивные устройства без движущихся частей. Они предотвращают распространение пламени с открытой стороны устройства на защищенную сторону за счет использования пламенного элемента типа намотанной гофрированной металлической ленты.
Эта конструкция создает матрицу однородных отверстий, тщательно сконструированных для гашения пламени за счет поглощения тепла пламени. Это обеспечивает огнетушащий барьер для горючей смеси паров.

Канал пламегасителя

При нормальных условиях эксплуатации пламегаситель обеспечивает относительно свободный поток газа или пара по системе трубопроводов. Если смесь воспламенится и пламя начнет возвращаться по трубопроводу, пламегаситель не позволит пламени вернуться к источнику газа.

Встроенные пламегасители дефлаграции или детонации

Другая основная категория состоит из встраиваемых пламегасителей, также известных как пламегасители дефлаграции и детонации. (Говоря нетехническим языком, дефлаграция означает быстрое горение, а детонация – взрыв.) Эти агрегаты устанавливаются в трубы для предотвращения прохождения пламени.

В основном пламегасители применяются в системах, собирающих газы, выделяемые жидкостями и твердыми веществами. Эти системы, обычно используемые во многих отраслях промышленности, можно назвать системами контроля паров. Газы, которые выбрасываются в атмосферу или контролируются с помощью систем улавливания паров, обычно легко воспламеняются. Если условия таковы, что происходит воспламенение, может возникнуть пламя внутри или снаружи системы, что может привести к катастрофическим повреждениям.

Открытая сторона
Защищенная сторона
Стабилизация пламени на элементе пламегасителя
Элемент пламегасителя поглощает и гасит фронт пламени
Трубопровод

Одна из разновидностей систем улавливания паров называется системами улавливания паров. Включены надземные факельные системы, закрытые факельные системы, горелки и системы каталитического сжигания, а также котлы на отработанных газах.

Другим типом системы контроля паров, использующей встроенные пламегасители, являются системы рекуперации паров. Сюда входят системы уравновешивания паров, охлаждения, адсорбции, абсорбции и сжатия.

Однако встроенные пламегасители иногда используются в конце линии. Например, встроенный блок может быть установлен под вентиляционным клапаном резервуара на резервуаре для хранения жидкости. Клапан снижает выбросы и потери продукта, а пламегаситель защищает резервуар от пламени в атмосфере во время сброса горючих газов.

Выбор встроенных пламегасителей
Различные динамические состояния, описанные ранее для ограниченного пламени, могут быть очень опасными для технологической системы из-за огромных энергий, связанных с давлением детонации и скоростью пламени. Все происходит быстро и может обернуться катастрофой. Эти множественные динамические состояния усложняют задачу по созданию пламегасителя или продуктов, которые останавливают пламя и выдерживают огромное давление, вызванное взрывами внутри ограниченного трубопровода.

Очень широкий диапазон возможного поведения ограниченного пламени создает две особые проблемы для пламегасителей. Во-первых, состояния дефлаграции и стабильной детонации при высоком давлении имеют очень стабильную кинетику горения, и пламя движется очень быстро. Поэтому разрядник должен быть способен поглощать тепло пламени намного быстрее, чем это требуется в стандартных условиях дефлаграции при низком и среднем давлении. Во-вторых, мгновенные импульсные давления, вызванные ударными волнами ускоренной детонации, подвергают пламегаситель силам до 20995 кПа (изб.) (3000 фунтов на кв. дюйм изб.). Таким образом, разрядник должен конструктивно превосходить стандартные разрядники низкого давления.

Концевой пламегаситель или пламегаситель с выпуском в атмосферу

Концевой пламегаситель или пламегаситель с выпуском в атмосферу обеспечивают свободную вентиляцию в сочетании с защитой от пламени для вертикальных вентиляционных установок. Они предотвращают распространение пламени, поглощая и рассеивая тепло с помощью спирально намотанных гофрированных ленточных ячеек пламени из нержавеющей стали. Пламегасители
на конце линии используются, например, в вентиляционных отверстиях резервуаров для хранения нефти.

Классическим применением является предотвращение проникновения огня из атмосферы в помещение. Примерно в 1920 году, например, пламегасители начали устанавливать на вентиляционных отверстиях резервуаров для хранения нефти. Они предохраняют резервуары от взрыва, когда газ, вытекающий из вентиляционных отверстий, поражается молнией.

И наоборот, некоторые концевые пламегасители предотвращают возгорание в корпусе от возгорания взрывоопасной среды, например, на нефтеперерабатывающем заводе. Например, пламегасители могут быть установлены на воздухозаборных и вытяжных трубах печи.

Изображение из Enardo

Выбор концевых пламегасителей
Концевые дефлаграционные пламегасители предназначены для неограниченного распространения пламени, также называемого атмосферным взрывом или неограниченной дефлаграцией. Они просто крепятся болтами или навинчиваются на соединение с процессом или резервуаром. Эти конструкции включают хорошо зарекомендовавшую себя, но простую технологию. В большинстве используется один элемент из гофрированной намотанной металлической ленты, который обеспечивает теплопередачу, необходимую для гашения пламени до того, как оно пройдет через элемент пламегасителя.

При выборе разрядника для оконечных устройств следует обратить внимание на следующие основные моменты.

Обозначение группы опасности или значение MESG газа
Рабочие характеристики пламегасителя по сравнению с потенциалом системы для стабилизации пламени в течение длительных периодов времени
Температура технологического газа
Падение давления на пламегасителе во время сброса потока относительно максимально допустимого давления и вакуума в системе
Конструкционные материалы, соответствующие условиям окружающей среды и процесса, например, экстремально холодный климат, соляной туман, химически агрессивный газ и т. д.
Тип соединения и размер
Требования к приборам

API 2000 4.5.2 Варианты конструкции для предотвращения взрыва. передачи пламени. Пользователь предупрежден о том, что использование пламегасителя на пути разгрузки бака создает риск повреждения бака из-за избыточного давления или вакуума из-за засорения, если пламегаситель не обслуживается должным образом. Дополнительную информацию о пламегасителях можно найти в ISO 16852, NFPA 69., TRbF 20, EN 12874, FM 6061 и USCG 33 CFR 154. Использование пламегасителя увеличивает падение давления в системе вентиляции. Следует проконсультироваться с производителем (производителями) для оценки величины этих эффектов.

Для правильного выбора пламегасителя следует учитывать конфигурацию трубопровода, рабочее давление и температуру, концентрацию кислорода, совместимость материала пламегасителя и группу взрывоопасного газа. Для выбора правильного пламегасителя следует проконсультироваться с производителем.

Ссылки (частичные) на эту страницу.

по Jim Cahill | 18 февраля 2015 г. | Клапаны, приводы и регуляторы

Главный блогер, руководитель отдела социального маркетинга

В технологических операциях с горючими газами пламегасители — это устройства, помогающие снизить риск воспламенения. Википедия определяет эти устройства:

A Пламегаситель (также пишется как пламегаситель ), пламегаситель , ^[1] или пламегаситель ^[2] — это устройство, которое останавливает горение топлива путем гашения пламени. ^[3]

стиль=»переполнение: авто;»>

Майкл Калавей
Менеджер по развитию нефтехимического бизнеса

Я упомянул об этом, потому что я видел обновление статуса LinkedIn от Майкла Калауэя из Emerson о превосходном техническом руководстве по технологии пламегасителей. Этот учебник для начинающих был разработан командой, управляющей брендом Enardo в области оборудования и услуг для обеспечения безопасности и контроля паров окружающей среды.

Я выделю несколько основ из этого документа и посоветую вам прочитать его полностью, в котором представлены введение в технологию и терминологию пламегасителей, а также доступные типы пламегасителей.

История технологии восходит к 1815 году в Англии. Задача заключалась в следующем:

…предотвратить взрыв шахтерских масляных ламп, когда горючий газ, называемый рудничным газом, просачивается в шахтные стволы.

Сэр Хамфри Дэви, химик и изобретатель, разработал решение:

…надежно закрыть пламя лампы высоким цилиндром из тонко сплетенной сетки, называемой металлической сеткой.

Решение было основано на идее о том, что металлическая проволока поглощает тепло от пламени и излучает его при более низкой температуре, чтобы избежать сгорания с горючим газом метаном в шахте.

Сегодня пламегасители работают по этому принципу:

…отвод тепла от пламени, когда оно пытается пройти через узкие проходы со стенками из металла или другого теплопроводного материала.

стиль=»переполнение: авто;»>

Технология пламегасителей широко используется в перерабатывающих отраслях:

…включая нефтепереработку, фармацевтическую, химическую, нефтехимическую, целлюлозно-бумажную промышленность, разведку и добычу нефти, очистку сточных вод, захоронение отходов, добычу полезных ископаемых, производство электроэнергии и транспортировку наливных жидкостей.

Некоторые процессы, в которых используются горючие или химически активные газы, включают:

…смешивание, реакция, разделение, смешивание, бурение и переваривание. Эти процессы включают многочисленные конфигурации оборудования и газовые смеси.

Два типа пламегасителей включают концевые, также известные как выпуск в атмосферу, и встроенные, дефлаграционные (быстрое горение) или детонационные (взрывные).

Концевые часто используются в нефтепромысловых резервуарах для хранения, чтобы предотвратить взрыв резервуара, когда газ, вытекающий из вентиляционных отверстий, поражается молнией.

Применение встроенных пламегасителей:

…находятся в системах сбора газов, выделяемых жидкостями и твердыми веществами. Эти системы, обычно используемые во многих отраслях промышленности, можно назвать системами контроля паров. Газы, которые выбрасываются в атмосферу или контролируются с помощью систем улавливания паров, обычно легко воспламеняются.

Пламегасители представляют собой устройства пассивной безопасности, которые:

…не зависят от источника питания, не имеют движущихся частей и не требуют внимания человека, за исключением периодической очистки.

Их размеры основаны на:

… характер ожидаемого пламени (особенно скорость его движения) и ожидаемая интенсивность импульса давления, создаваемого пламенем.

Существует 12 категорий пламегасителей в зависимости от опасности воспламенения (группы NEC B, C, D), конца линии или линии, дефлаграции или детонации и скорости пламени в зависимости от давления.

В статье представлены основы горения, связанные с кинетикой химических реакций, соотношением воздух/газ, стадиями распространения и развития пламени, а также физическими условиями дефлаграции и детонации.

В нем указаны критерии выбора, основанные на скорости газа, рабочем давлении, стабилизации пламени и многом другом.

Прочтите его либо для общего понимания технологии, либо для выбора подходящего пламегасителя для вашего применения.

Вы также можете связаться и взаимодействовать с другими экспертами по регуляторам давления в группе регуляторов сообщества Emerson Exchange 365.

Следуй за нами

Мы приглашаем вас следить за нами на Facebook, LinkedIn, Twitter и YouTube, чтобы быть в курсе всех последних новостей, событий и инноваций, которые помогут вам взять на себя и решать самые сложные задачи.
