Основные схемы обвязки напольных газовых котлов

Чтобы правильно установить газовый агрегат, следует изучить схемы обвязки напольного газового котла. В зависимости от особенностей отопительного устройства: количества контуров, наличия подключения к электроэнергии, установки дополнительных систем, — схемы могут отличаться.

Содержание

1 Элементы обвязки напольного котла
- 1.1 Расширительный бак
- 1.2 Предохранительный клапан
- 1.3 Манометр
- 1.4 Воздухоотводчик
- 1.5 Циркуляционный насос
- 1.6 Бойлер косвенного нагрева
- 1.7 Гидрострелка
- 1.8 Фильтр грубой очистки
- 1.9 Трубы
2 Рекомендации по осуществлению обвязки напольного котла
- 2.1 Особенности обвязки газовой трубы
3 Схемы обвязки напольных газовых котлов
- 3.1 Обвязка одноконтурного энергозависимого котла
- 3.2 Обвязка одноконтурного энергонезависимого котла
- 3.3 Одноконтурный агрегат с подачей ГВС
- 3. 4 Схема обвязки напольного двухконтурного котла
- 3.5 Обвязка напольного газового котла с теплыми полами

Элементы обвязки напольного котла

Рассмотрим, какие элементы может включать обвязка напольного газового котла отопления.

Расширительный бак

Мембранный расширительный бак необходим для компенсации увеличенного объема воды или антифриза при их нагреве. Данный элемент разделяется мембраной на две части, одна из них наполняется воздухом или азотом. При повышении объема теплоносителя газ сжимается, благодаря чему давление в теплообменнике значительно не увеличивается.

Обратите внимание! Объем расширительного бака должен составлять не менее 10% от количества теплоносителя.

Предохранительный клапан

Назначение предохранительного клапана состоит в сбрасывании избытка теплоносителя при большом росте давления в контуре, чтобы предупредить разрыв труб систем отопления. Лишняя жидкость выводится через дренажную трубку в канализацию. Если клапан часто срабатывает, это свидетельствует о недостаточном размере расширительного мембранного бака.

Манометр

Манометр необходим, чтобы контролировать рабочее давление в контуре. Иногда вместо него применяется термоманометр, который измеряет не только давление, но и температуру. Шкала такого прибора должна доходить хотя бы до 4 атмосфер.

Воздухоотводчик

Воздухоотводчик предназначен для вывода в окружающую среду воздушных масс, которые остались после слива теплоносителя. Оставшийся воздух создает шумы и выступает препятствием для нормальной циркуляции теплоносителя.

Циркуляционный насос

Насос обеспечивает циркуляцию теплоносителя принудительно. Его мощность можно менять, тем самым, регулируя скорость течения жидкости в теплообменнике.

Бойлер косвенного нагрева

Бойлер необходим для обеспечения горячей водой в требуемом объеме. Он представляет собой теплоизоляционный бак, в котором хранится нагретая вода.

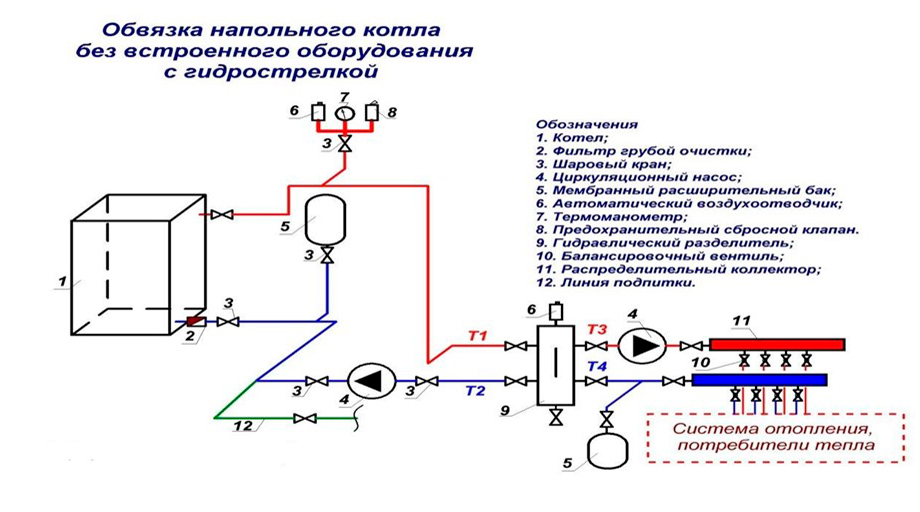

Гидрострелка

Гидрострелка представляет собой емкость с патрубками, к которым можно подключить несколько контуров, объединяющих подачу и обратку. Этот элемент позволяет подсоединить трубы, в которых жидкость имеет разную скоростью циркуляции и температуру.

Фильтр грубой очистки

Этот элемент представляет собой резервуар с фильтрующей сеткой для очистки воды от крупного мусора. Фильтр защищает от засорения трубки теплообменника.

Трубы

Многих интересует вопрос, какие трубы можно применять для обвязки напольного газового котла. Температура в контуре обычно не превышает 80°C, а в системе теплых полов она не выше 35°C. Давление находится на уровне 1-2,5 кгс/см2. При остановке насоса закипание теплоносителя исключаются, так как через несколько секунд горелка прекращает работу и пламя гаснет. Исходя из существующих рабочих условий для выполнения обвязки напольного газового котла отопления вполне подойдут полимерные и металлополимерные трубы стоимость которых намного ниже, чем прочных медных или оцинкованных аналогов.

Схемы обвязки напольных газовых котлов

В зависимости от конструкции агрегата, а также подсоединяемых дополнительных систем, схемы обвязки газовых котлов могут отличаться. Рассмотрим подробнее наиболее распространенные варианты.

Обвязка одноконтурного энергозависимого котла

Энергозависимые напольные газовые котлы с принудительной циркуляцией теплоносителя обычно укомплектованы всеми необходимыми деталями: расширительным баком, циркуляционным насосом, манометром и т.д. Такая система наиболее гибка в управлении. Можно запрограммировать для каждого помещения отдельную температуру, а автоматика будет поддерживать этот режим постоянно.

Стоит учесть, что энергозависимая система без электричества работать не сможет. К тому же для продления ее срока службы необходимо будет приобрести стабилизатор напряжения.

Обвязка одноконтурного напольного газового котла включает следующие соединения:

газовую магистраль;
подачу в систему отопления;
возврат из радиаторов.

Обвязка одноконтурного энергонезависимого котла

Независимые от электроэнергии напольные газовые котлы не имеют циркуляционного насоса, и теплоноситель в такой системе двигается только по законам физики. Обвязку напольного газового котла своими руками в данном случае выполнить проще, однако, чтобы такая система работала эффективно, следует учесть множество нюансов:

котел необходимо расположить как можно ниже – в приямке или цокольном этаже;
перед теплообменником агрегата полезно соорудить сброс в канализацию – это понадобится при длительном отъезде;
в качестве открытого расширительного бака можно использовать любую емкость из металла либо пластика, соединенную с розливом;
бачок следует устанавливать в верхней точке отопительной системы;
внутренний диаметр трубы не должен быть меньше 32 мм.

При монтаже труб их следует ставить с небольшим уклоном к вертикали, чтобы обеспечить свободную циркуляцию теплоносителя. Перепад высоты теплообменника агрегата и радиаторов отопления обеспечивает гидравлический напор, заставляющий теплоноситель двигаться.

При желании такая система может быть доукомплектована насосом, при этом подключения к электросети он не требует. Его врезают параллельно системе разлива, а между врезками монтируют шаровый кран.

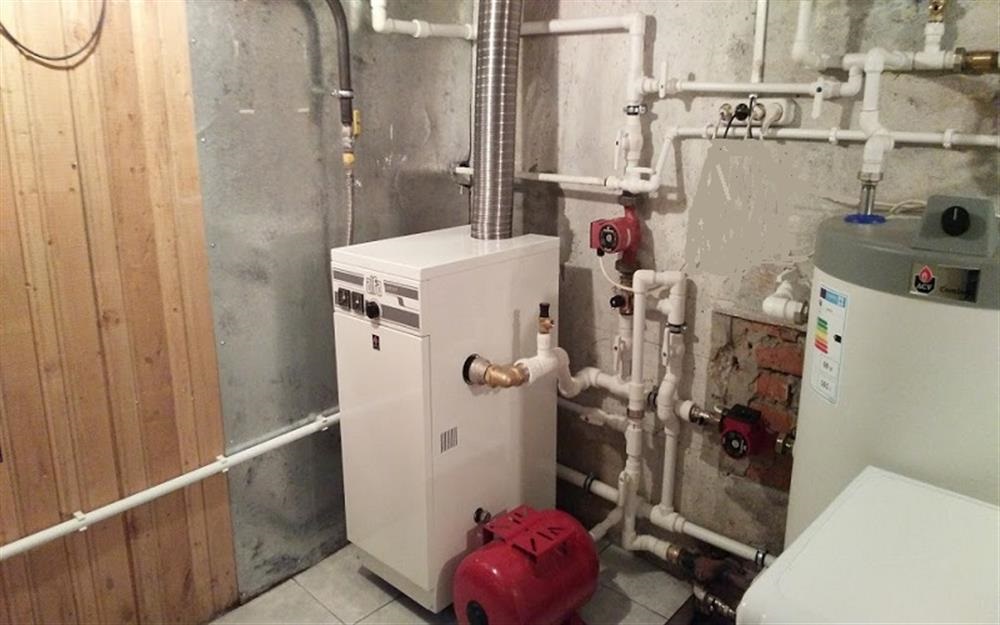

Одноконтурный агрегат с подачей ГВС

В обвязку одноконтурного газового котла способного производить горячую воду дополнительно входит бойлер косвенного нагрева. Вода, находящаяся в нем, подогревается от теплоносителя основного контура. Получается, что он проходит по двум схемам: по большой – через систему отопления, по малой – через бойлер. Каждый их двух контуров снабжается отсекающими кранами, что дает возможность отключить каждый из них независимо от другого.

Бойлер косвенного нагрева подключают в малый контур циркуляции через трехходовой клапан. Сразу после него между подачей и обраткой ставят кран. Это позволяет в летний период, когда в отоплении нет необходимости, пользоваться теплой водой.

Схема обвязки напольного двухконтурного котла

Двухконтурный напольный газовый котел снабжен двумя теплообменниками: основным – для отопления, вторым – для обеспечения ГВС. Оба они проточные. Контур подачи горячей воды начинает греть только при включении крана, поэтому перегрев и повышение давления в нем исключены – расширительный бак в данном случае не нужен.

Кроме соединений обвязки для одноконтурной отопительной системы, схема двухконтурного котла предусматривает подключение к входному патрубку теплообменника ГВС подачу холодной воды, а к выходному – трубу, разводящую горячую воду по смесителям.

На трубопровод подачи холодной воды в контур ГВС рекомендуется поставить фильтр грубой очистки, а также врезать шаровые краны на входе и выходе теплообменника.

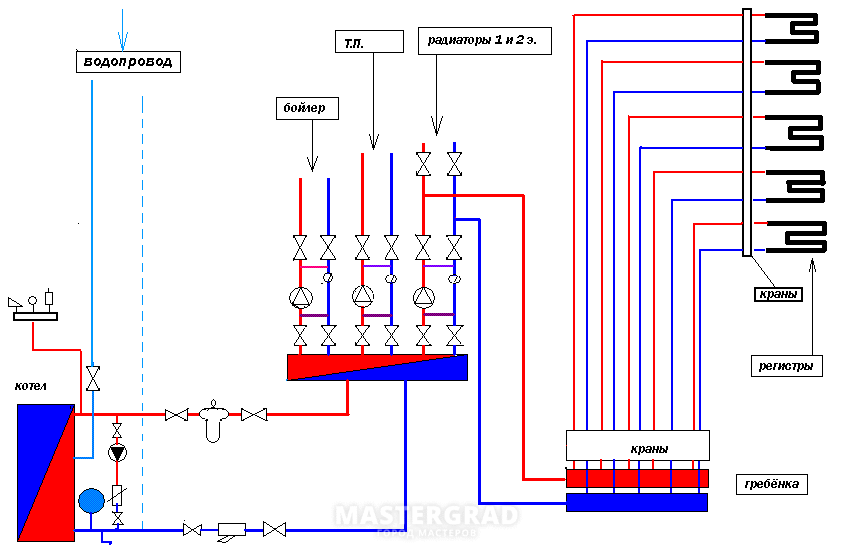

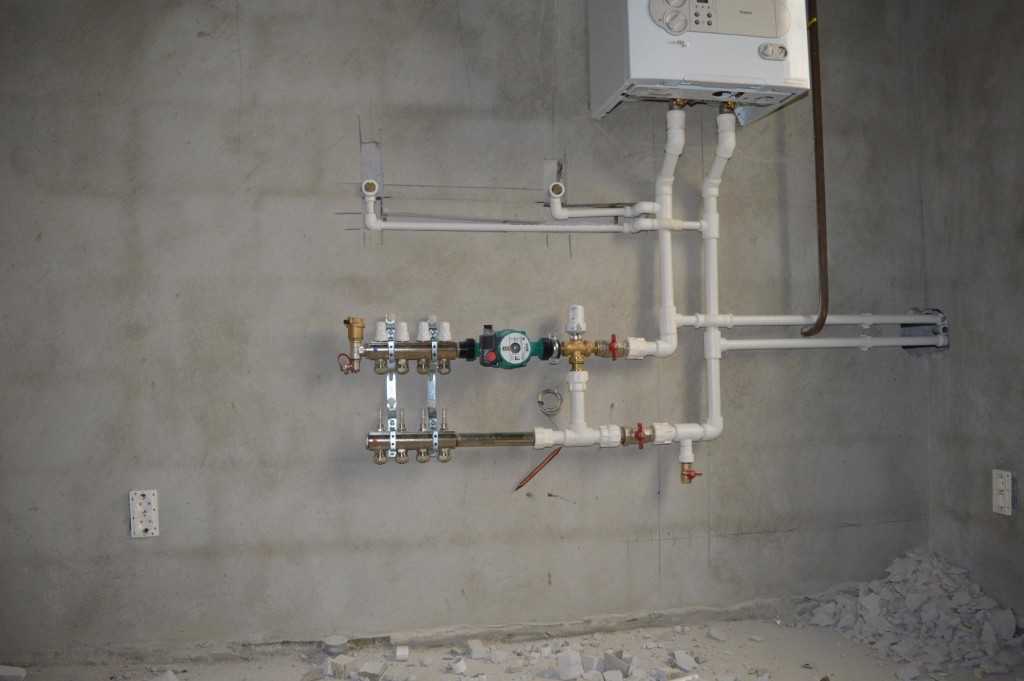

Обвязка напольного газового котла с теплыми полами

Если планируется подключить к газовой системе отопления теплые полы, то следует учитывать, что в радиаторах отопления теплоноситель нагревается до 80ºC, а в системе «теплый пол» — до 35ºC. Поэтому напрямую подсоединять их нельзя. Здесь подойдет схема обвязки напольного газового котла с гидроколлектором, который будет выравнивать давление и температуру.

Обратите внимание! В схемы обвязки газовых котлов мощностью 50 кВт и более с использованием нескольких контуров включают гидровыравниватели.

Готовый гидроколлектор подсоединяют к котлу, а затем к патрубкам первого подключают систему отопления и «теплые полы». Обратка из радиаторов отопления стабилизируется в гидроколлекторе и уже в подготовленном виде поступает для нагрева полов.

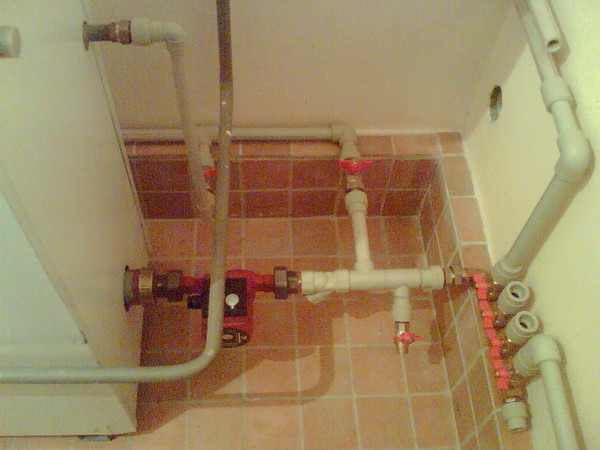

Обвязка напольного котла отопления полипропиленом

Напольные газовые котлы достаточно мощные для того, чтобы снабжать помещение большой площади отоплением и горячей водой. Они бывают двухконтурные и одноконтурные. Напольный котел двухконтурный, как и котел напольный одноконтурный устанавливается достаточно непросто. Установка напольных котлов требует опыта или привлечения специалистов.

Правильный выбор котла отопления и горячего водоснабжения – это ответственный шаг, поэтому перед покупкой котла необходимо изучить его основные характеристики и классификацию.

Классификация газовых напольных котлов

Газовый котел – это устройство, которое вырабатывает тепловую энергию, которая идет на обогрев помещения и получения горячей воды. Газовый котел в качестве топлива использует природный или сжиженный газ. Использование природного газа дает возможность получать доступную тепловую энергию.
Принцип работы котлов следующий: производится розжиг запальника, запальник разжигает основную горелку, которая в свою очередь нагревает температуру теплоносителя в котле.

Запальник горит все время, а в случае, если температура теплоносителя снижается до минимального значения, то от термостата поступает сигнал на включение подачи газа и процесс повторяется.

Котлы можно классифицировать таким образом:

По месту установки бывают настенные котлы и 2х контурные котлы газовые напольные. Напольный котел двухконтурный, в отличие от одноконтурного предназначен не только для системы отопления, но и для нагрева ГВС.

В зависимости от своих функциональных возможностей бывают одноконтурные котлы и двухконтурные. Одноконтурные рассчитаны только на обогрев помещения, а двухконтурные, кроме отопления, дают горячее водоснабжение.
По типу теплообменника бытовые газовые котлы отопления напольные бывают со стальным теплообменником, чугунным и медным.
По типу розжига котлы классифицируются на электророзжиг и ручной розжиг. Во всех современных моделях установлен электророзжиг.
По типу тяги: котлы с принудительной тягой и котлы с естественной конвекцией.
Существуют парапетные и дымоходные газовые котлы.
Конденсационные и классические.

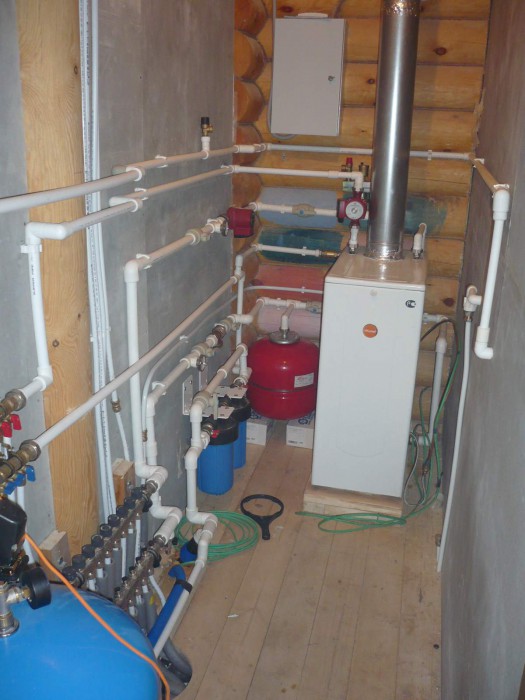

Установка напольного котла

Напольный котел двухконтурный устанавливается в заранее подготовленную платформу или фундамент.

Поскольку прибор имеет большой вес, возможно, понадобится залить бетонную стяжку. Обвязка напольного котла отопления полипропиленом не входит в комплект, а должна приобретаться отдельно.

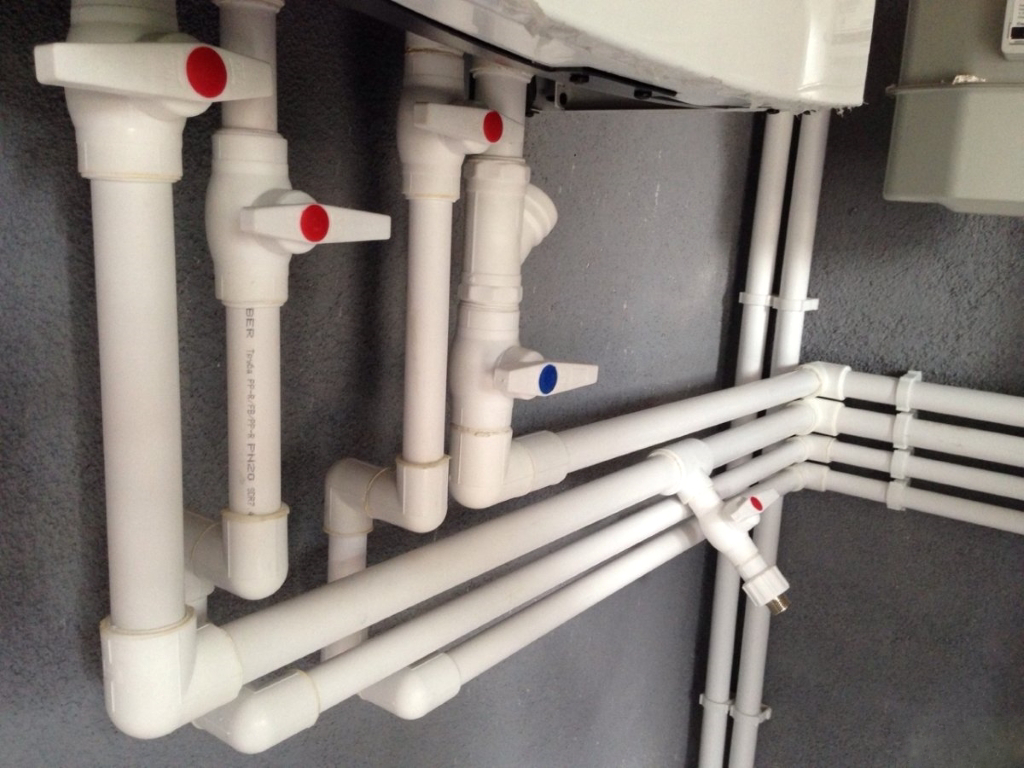

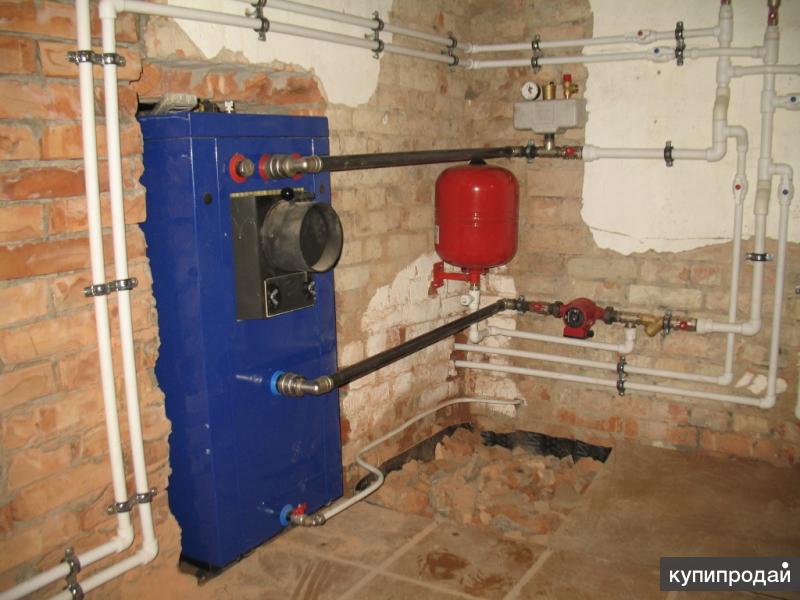

Обвязка напольного котла отопления с помощью полипропилена – это процесс, в ходе которого оборудование подключается к водоснабжению и сетям распределения. В зависимости от способа сборки всей системы, будет выполняться и обвязка напольного котла отопления полипропиленом. Предпочтительнее, чтобы в системе было как можно меньше соединений, иначе ее КПД в разы уменьшиться.

Конструктивная особенность котла – это установка его на прочное основание. Кроме того, пол, на который будет установлен котел, должен быть выполнен из несгораемого покрытия.

В случае необходимости пол можно покрыть огнеупорными плитами. Котел должен находиться от стены на расстоянии минимум 10 см, поверхность стены также должна быть из несгораемых материалов.

Схема подключения напольного котла предусматривает, что оборудование устанавливается максимально ровно, для этого можно использовать строительный уровень. В случае необходимости можно положить твердый, но негорючий материал под ножки котла.

Далее, следует подключение напольного двухконтурного газового котла к дымоходу и трубопроводу с холодной водой. Одноконтурный котел соответственно подключается только к дымоходу. Для того чтобы теплообменник не засорился, устанавливается фильтр.

На всех трубах, которые проведены к прибору, нужно установить запорные вентили, которые дают возможность проводить монтаж напольного котла в случае необходимости.

Особенности напольного котла отопления

Данные котлы имеют высокую мощность, которая рассчитана на отопление больших площадей. Устанавливать такой котел необходимо в отдельном помещении – котельной.

Котельная должна соответствовать ряду требования и правил, результатом нарушения которых могут быть несчастные случаи.

Вот некоторые особенности, которые следует учесть при установке котла:

двухконтурные приборы не рекомендуется монтировать в кухнях:
газовый котел большой мощности должен быть расположен либо в цоколе, либо на первом этаже;
не рекомендуется устанавливать газовые приборы в ванной комнате;
если прибор все-таки установлен в кухне, то обязательно наличие газоанализатора. С помощью этого прибора будет вовремя обнаружена утечка газа.

Кислородопроницаемая труба повреждает ваш котел — проверка дома двух лосей

Если у вас нет гидравлической системы и вы не хотите узнавать о том, что я только что описал, то, пожалуйста, ознакомьтесь с другими нашими видео или сообщениями в блоге, но если вас интересует история о том, как найти баланс, социальную изоляцию, завести друзей, деструктивное поведение и, в конечном итоге, раскол, который невозможно преодолеть

, тогда вам захочется остаться и посмотреть этот.

Прежде чем мы углубимся в кроличью нору этой серии видео из трех частей, давайте определимся, о чем мы говорим, пока мы все еще стоим у входа в эту кроличью нору…

Водяная система — это система отопления, которая нагревает жидкость и циркулирует по контуру, такому как система лучистого отопления в полу или отапливаемая подъездная дорожка. Когда диффузия кислорода не контролируется, металлические компоненты, такие как котел, циркуляционные насосы и клапаны, будут ржаветь и преждевременно выходить из строя с большими затратами.

Хорошо, спойлер, возможно, это не так драматично; Кислород хочет найти баланс между внутренней и внешней частью нагревательных труб, оксид железа может помешать новому кислороду встретиться с новым железом, кислород хочет подружиться с железом, дружба кислорода и железа приводит к разрушению места, которое они называют домом, и, в конечном счете, кислорода. и железо навсегда разделены теплообменником из нержавеющей стали…

Теперь, когда мы знаем всю историю, давайте попробуем разобраться в ней немного глубже. Чтобы убедиться, что мы находимся на одной странице, давайте определим несколько слов, как мы будем их использовать в этих видео:

Проницаемый означает материал, который позволяет газу проходить через него

Hydronic — тип системы отопления, которая нагревает жидкость и обеспечивает ее циркуляцию для обогрева дома. Это может быть система подогрева пола, обогреваемая подъездная дорожка или бак с горячей водой для горячего душа.

Диффузия — это движение газа из области с более высокой концентрацией в область с более низкой концентрацией, в конечном итоге находящее равновесие или равновесие

Оксид представляет собой химическое соединение, состоящее из кислорода и железа, также широко известное как ржавчина

Железо — это материал, содержащий железо

Теперь, когда мы находимся на одной странице, давайте начнем выяснять, находится ли ваша система водяного отопления под угрозой.

Кислород окружает нас повсюду, но когда мы пытаемся добавить или убрать кислород, кажется, что он никогда не длится долго. Если вы наполните воздушный шар воздухом, он в конечном итоге сдуется, а если вы попытаетесь выкачать весь воздух из пакета с едой, он в конечном итоге снова наполнится.

Это происходит потому, что большинство материалов проницаемы для кислорода, что означает, что кислород может проходить через материал. Некоторые материалы лучше останавливают диффузию кислорода через них, а другие хуже. Подумайте о надувании воздуха в воздушный шар и о том, как воздушный шар удерживает воздух внутри. В конце концов воздух сможет выйти, но воздушный шар хорошо удерживает воздух. Теперь подумайте о том, чтобы сделать то же самое, но надуть воздух в носок… носок плохо справляется с удерживанием воздуха, и он никогда не сможет надуться.

То же самое происходит с водопроводными трубами в вашем доме. Если труба хорошо удерживает кислород, то внутри и снаружи трубы может быть разное количество кислорода. Этот тип трубы называется кислородным барьером, потому что кислород не может проходить через трубу.

Если материал трубы плохо удерживает воздух, кислород снаружи трубы попадет в трубу и наоборот, что означает, что внутри и снаружи трубы не может быть разного количества кислорода. Этот тип трубы называется кислородопроницаемой, потому что кислород может проходить через трубу.

Когда гидравлическая система с замкнутым контуром работает правильно, тепло передается с помощью жидкости, которая циркулирует по контуру трубы и обратно к источнику тепла, и небольшое количество кислорода, попавшего внутрь труб, начнет разъедать железосодержащие материалы, которые являются материалами. которые содержат железо. Эти железосодержащие материалы можно найти в чугунных котлах, стальных циркуляционных трубах, металлических клапанах и так далее. Результатом этой коррозии является ржавчина, и чем больше кислорода присутствует в системе, тем больше будет ржавчины. Количество кислорода в системе не имеет ничего общего с высоким или низким внутренним давлением в трубах, а связано с проницаемостью труб для кислорода.

С учетом сказанного ожидается коррозия, и в системе с замкнутым контуром ограниченное количество кислорода, попавшего внутрь труб, создаст тонкий слой ржавчины, известный как оксид железа. Этот оксид образует защитный слой ржавчины на железных частях системы, предотвращая постоянную коррозию случайных атомов кислорода. Оксид железа образуется всякий раз, когда три атома кислорода связываются с двумя атомами железа. Существует 16 типов оксидов, которые могут быть получены, но мы будем называть этот тип оксида просто ржавчиной. И если в систему не будет добавлен дополнительный кислород, все атомы кислорода в системе найдут атом железа и вместе создадут ржавчину. Ожидается, что слой жертвенного оксида железа защитит остальные железосодержащие материалы, поглощая все атомы кислорода в системе и превращая их в ржавчину до тех пор, пока закрытая система не станет полностью бескислородной. Если система сливается для технического обслуживания, слитая вода будет ржавой и отвратительной, но это ожидаемо. Когда система будет снова заполнена, новые атомы кислорода начнут ржаветь от железа до тех пор, пока весь кислород в системе снова не будет исчерпан.

К сожалению, если кислород может свободно поступать в «систему с замкнутым контуром» через неплотный фитинг или воздухопроницаемую трубу, коррозия черных металлов не остановится до тех пор, пока все железо не проржавеет, что приведет к катастрофическому отказу системы. Коррозия усугубляется при более высоких температурах, поэтому вы видите больше проблем с проницаемостью для кислорода в отапливаемых подъездных дорожках и скрепляемых жилых системах в полах, потому что этим системам требуется больше тепла для получения желаемого эффекта по сравнению с другими излучающими системами. По мере того, как система ржавеет, жидкость внутри труб превращается в ржавчину, которая будет постоянно циркулировать по системе, натыкаясь на клапаны, насосы и теплообменники, медленно изнашивая компоненты до тех пор, пока они не перестанут функционировать должным образом. В конце концов котел, насосы, расширительный бак или клапаны выйдут из строя, или система засорится. В этот момент необходимо принять меры.

Это вторая часть серии видео из трех частей, в которой обсуждаются системы лучистого отопления и то, как проницаемая для кислорода труба может привести к преждевременному выходу системы из строя. Вот краткое изложение одного предложения из первого видео: В некоторых домах были системы водяного отопления, такие как напольное лучистое тепло, или отапливаемые подъездные пути, которые были установлены с воздухопроницаемой трубой, которая позволяла кислороду проникать в гидравлическую систему с замкнутым контуром и вызывала компоненты система ржавела до тех пор, пока не осталось ничего, кроме преждевременно вышедшей из строя системы, которую необходимо было заменить с большими затратами.

Существует множество различных типов труб, которые использовались для гидравлических систем, но в настоящее время наиболее популярным типом устанавливаемых труб является PEX. PEX — это не торговая марка, это описание типа пластика и процесса его производства. PEX — это сокращение от «сшитый полиэтилен», и существует несколько различных типов PEX, которые имеют уникальные вариации производственного процесса. Для сшивания молекул полиэтилена Pex-A использует процесс плавления, Pex-B использует паровую баню, а Pex-C использует электронный луч. У каждого полученного типа PEX есть свои плюсы и минусы, и есть много разных производителей, которые производят тонкие вариации. Чтобы еще больше запутать ситуацию, некоторые люди ссылаются на тип Pex по производителю, который его производит, например, на Wirsbo. Wirsbo была хорошо известна производством PEX-A, и название их компании часто использовалось как предпочтительный способ описания типа используемой трубы. Wirsbo производила много других продуктов, но чтобы еще больше запутать ситуацию, Wirsbo теперь называется Uponor, но вы все еще слышите, как люди говорят Wirsbo на строительной площадке, и, что еще хуже, у Uponor есть специальная труба для гидравлических систем, которая маркируется именем Wirsbo. Таким образом, вместо того, чтобы говорить Pex-A, Pex-B, Pex-C, Wirsbo или Uponor, с этого момента мы будем просто говорить Pex.

Небарьерный PEX используется в качестве альтернативы жестким трубам из меди и ХПВХ для бытовых и коммерческих водопроводов с питьевой и непитьевой водой. Non-Barrier PEX обладает высокой устойчивостью к хлору, поэтому он так часто используется для повседневного снабжения горячей и холодной водой, которые известны как системы с открытым контуром. Эти трубы часто можно узнать по матовой поверхности

Кислородный барьер PEX аналогичен предыдущему PEX, но имеет кислородный барьер, препятствующий диффузии молекул кислорода в воду через стенки трубы. Слой изготовлен из этиленвинилового спирта или EVOH, который также используется в пищевой упаковке для сохранения свежести. Это предотвращает коррозию чугунных компонентов, таких как циркуляционные насосы, воздухоочистители, наполнительные клапаны, нагревательные элементы котлов и теплообменники, и это лишь некоторые из них. Этот тип труб в основном используется для водяного водяного отопления, такого как отопление плинтуса / радиатора, фольга вентилятора, лучистое отопление пола и приложения для таяния снега, которые известны как системы с замкнутым контуром. Эти трубы часто можно узнать по глянцевой поверхности. Если труба PEX имеет кислородный барьер, на трубе также может быть напечатан DIN 4726.

PEX-AL-PEX имеет внутренний слой алюминия, зажатый между двумя слоями PEX. Алюминиевый слой создает барьер для диффузии кислорода без необходимости в дополнительных покрытиях. Когда труба согнута, она остается в согнутом положении, что позволяет одному человеку легко установить трубу самостоятельно. Алюминий также увеличивает номинальное давление трубы PEX.

Чтобы облегчить идентификацию водопроводных труб, PEX может быть окрашен в красный цвет для горячего, синий для холодного или белый для нейтрального. Цвет не имеет отношения к характеристикам или использованию трубы, но вместо этого сантехник выбирает, какой цвет идентифицировать сантехнику, является личным предпочтением. Оранжевый цвет обычно используется для труб PEX-AL-PEX.

Со всеми этими различными вариантами труб PEX очень возможно, что установщик может случайно или намеренно установить небарьерную трубу PEX, чтобы попытаться сэкономить деньги. Если случайно был установлен небарьерный PEX, надеюсь, они также случайно установили детали из цветного металла, чтобы они не ржавели, но это маловероятно. Иногда при использовании десятков тысяч футов труб для дома или подъездной дорожки установщик может намеренно использовать небарьерную трубу, чтобы сэкономить домовладельцу значительную сумму денег, даже с учетом дополнительных затрат на цветные материалы, такие как нержавеющая сталь. стали, меди или латуни. Этот тип установки вполне приемлем, но домовладелец должен знать, что весь будущий ремонт должен выполняться с использованием цветных металлов.

PEX считается подходящей трубой для гидравлических систем, но есть несколько типов труб, которые использовались для гидравлических систем, что закончилось судебными процессами и запретом на использование продукта по всей стране. Одним из худших преступников был полибутилен. Полибутиленовая труба представляла собой серую пластиковую трубу, которая использовалась для бытового водоснабжения и гидравлических систем с 1978 по 1995 год. Поли-Б не имела кислородного барьера для гидравлических систем до более позднего времени, но в середине 1980-х годов трубы из поли-В начали трескаться. и утечка, и вскоре выяснилось, что были проблемы с фитингами и износ пластиковой трубы от тепла и хлора. Поскольку гидравлические системы вырабатывают тепло, а питьевая вода может содержать хлор, гидравлические системы Poly-B могут выйти из строя всего за 3 года по сравнению с обычным 25-летним ожидаемым сроком службы. В 1995 был подан коллективный иск на сумму 950 миллионов долларов.

Продуктом, который имел столь же плохую репутацию, был Entran II. У Entran II не было кислородного барьера, но у Entran III он был, однако кислородопроницаемость была наименее важной проблемой, обнаруженной с этими трубами. Entran II был резиновым шлангом производства Goodyear Tire Company и использовался для систем лучистого обогрева полов и систем снеготаяния, установленных с 1989 по 1994 год. В течение этого времени пластификатор, используемый для придания каучуку гибкости, вымывается из каучука при воздействии тепла, что приводит к затвердеванию каучука. Это приводило к выходу из строя системы и повреждению дома, когда трубы разрывались и жидкость внутри труб просачивалась в стены и полы дома. В 2004 году Goodyear урегулировала коллективный иск на сумму не менее 19 долларов.от 6 миллионов до максимум 236 миллионов долларов. У Goodyear также был «улучшенный» продукт под названием Entran III, который использовался для систем лучистого обогрева полов и систем снеготаяния, установленных с 1992 по 1996 год. У Entran III было много проблем, но Апелляционный суд США по округу Колорадо в 2016 году постановил, что продукт не считается дефектным, если с момента его первой продажи прошло 10 лет. Несмотря на то, что ожидаемый срок полезного использования этого продукта превышал 40 лет, он продавался и продавался с таким расчетом, а методы установки делали ремонт или замену непрактичными, что и подтвердила Goodyear в суде. Но суд подтвердил, что Entran III не был бракованным, и Goodyear не несет ответственности.

Как видите, установка трубы неправильного типа может легко привести к дорогостоящим судебным разбирательствам и непомерно дорогим средствам правовой защиты, так что же делать домовладельцу?

Это третье и последнее видео в этой серии о кислородопроницаемой трубе. Напомним, что водяная система представляет собой систему отопления, которая нагревает жидкость и циркулирует по контуру, например, внутрипольная система лучистого отопления или система обогрева с подогревом. дорога. Когда диффузия кислорода не контролируется, металлические компоненты системы ржавеют и преждевременно выходят из строя. Трубу с кислородным барьером можно отличить по блестящей глянцевой поверхности или этикеткам; DIN 4726 или PEX-AL-PEX. Если труба имеет матовую поверхность, выглядит как резиновый шланг или имеет серый цвет, возможно, у вас плохая труба.

Теперь поговорим о возможных решениях.

Если у вас плохие трубы типа Entran II, Entran III или Полибутилен, риск отказа трубы, который может привести к повреждению вашего дома, может подтолкнуть вас к снижению цены на решение по модернизации. Некоторые системы можно модернизировать, используя водяное отопление плинтуса, водяное отопление в потолке или встроенное отопление в полу. Эти варианты модернизации часто бывают дорогими, но защита вашего дома и ценных личных вещей от протекающих труб бесценна.

Если у вас плохая труба без барьера, есть несколько средств, стоимость которых варьируется от бесплатных на данный момент до очень дорогих.

Прежде всего, с любой из этих проблем вы можете ничего не делать, это будет вариант «пока бесплатно». Когда в отчетах об инспекциях появляются проблемы, всегда возникает рефлекторная реакция: что-то должно быть сделано, но то, что они указаны в отчете, не означает, что вам нужно что-то делать. Некоторые системы, которые должны были выйти из строя 10 лет назад, все еще работают, поэтому вы можете подождать, пока система не выйдет из строя, вы можете выделить новую систему и изменить ее, когда у вас будет финансирование, или вы можете исправить это сейчас. Даже если система выйдет из строя, вы можете заменить детали наименее дорогим вариантом вместо установки более дорогих вариантов из цветных металлов, таких как нержавеющая сталь, медь или латунь. В конечном счете менее дорогая железная система все равно выйдет из строя преждевременно, но ее повторная замена может быть дешевле, чем полная модернизация.

Итак, какой самый дешевый вариант без ничегонеделания? Химикаты относительно недороги, и их можно использовать для нейтрализации кислорода в системе. Эти химические вещества должны контролироваться ежегодно и регулироваться профессионалом, иначе химические вещества могут принести больше вреда, чем пользы, но они являются жизнеспособным вариантом, если вы пытаетесь продлить срок службы вашей текущей системы.

Цена следующего варианта считается средней для такого типа ремонта и часто является предпочтительным методом. Установка теплообменника отделит части вашей системы, которые могут ржаветь, от частей вашей системы, которые вводят кислород. Нержавеющая сталь не ржавеет и идеально подходит для этого применения. Существует три распространенных типа теплообменников. Оболочка и трубка, оболочка и катушка и плоская пластина. Кожухотрубные теплообменники редко используются в жилых помещениях, потому что они очень большие, склонны к образованию отложений и страдают от паразитных потерь тепла, что означает потери тепла в помещении. Кожухо-змеевиковые теплообменники чаще всего используются для нагрева воды для бытовых нужд, а не для обогрева дома. Плоские теплообменники являются наиболее распространенным типом теплообменников, и их можно классифицировать как паяные пластинчатые теплообменники или пластинчато-рамные теплообменники. Паяные пластинчатые теплообменники, ППТО, являются отраслевым стандартом для бытовых систем, поскольку они не имеют движущихся частей, резиновых уплотнений или прокладок, имеют компактный размер, самоочищающиеся турбулентные потоки и до 95% материалов ППТО используются для передачи тепла. Основным выводом из этого является то, что теплообменник из нержавеющей стали будет удерживать жидкость, которая находится в кислородопроницаемых трубах, физически отделенную от жидкости в контуре котла, что означает, что проблема кислородной диффузионной коррозии была решена без необходимости замены каких-либо труб. .

Самый дорогой вариант — установка нового цветного котла и комплектующих, но если ваш котел уже вышел из строя или вышел из строя, это может быть наиболее практичным решением. Если вы модернизируете свой котел до агрегата с теплообменником из нержавеющей стали или меди, вам также потребуется заменить клапаны и циркуляционные насосы на цветные материалы, такие как нержавеющая сталь, медь или латунь. Большинство водонагревателей косвенного нагрева уже изготовлены из нержавеющей стали, потому что они взаимодействуют с питьевой водой открытого контура, которая сильно насыщена кислородом, поэтому обычно нет необходимости модернизировать этот компонент.

Нам еще предстоит осмотреть «идеальный» дом, и мы видим значительное количество домов в нашем районе с воздухопроницаемой трубой, и мы хотим, чтобы вы знали, что кислородопроницаемая труба не является препятствием для сделки, это просто что-то учитывать при покупке дома так же, как вы можете учитывать расходы на обновление кухни или ванной комнаты. Тем не менее, я понимаю, что планировать модернизацию системы отопления не так весело, как планировать реконструкцию кухни.

Надеюсь, мы предоставили вам некоторые учебные материалы, но если у вас есть какие-либо дополнительные вопросы или вы хотите запланировать осмотр дома, посетите сайт TwoMooseHomeInspections.com, спасибо за чтение, хорошего дня!

Inspector InsightsJonathan Diurba 23 января 2022 г. Two Moose Home InspectionsКотел, Кислородопроницаемый, Ржавчина, HVAC, Лучистое тепло, Оксид

Схема обвязки полов двухконтурного отопления полипропиленом для двухэтажного дома

Отопительные котлы могут принести большую пользу. Но только в том случае, если они установлены правильно и включены в систему отопления с учетом всех нюансов.

Особенности

Если отопительный аппарат можно уподобить сердцу системы отопления, то обвязкой котла являются сосуды и периферические органы.

При использовании такой системы выполняются следующие действия:

обеспечена нормальная температура в контурах отопления;
воздух, содержащийся в линии, сбрасывается;
поддерживает нормальную подачу охлаждающей жидкости;
контролируется равномерный нагрев;
поддерживается подключение различных контуров отопления и их настройка на ту или иную температуру;
повышение эффективности распределения получаемого тепла.

Типы систем отопления

Такие разнообразные моменты не могут быть одинаково реализованы во всех существующих системах отопления. Подключение двухконтурного газового котла предусматривает, в частности, что оба контура не должны работать параллельно. Поэтому в настенном варианте котлы всегда завязываются примерно одинаково. Использование естественной циркуляции воды недопустимо. Ряд моделей даже оснащены специальной встроенной помпой; в противном случае вам придется использовать внешнюю систему.

Классический подход предполагает движение теплоносителя по начальному трубопроводу вверх. Затем вода или антифриз расходятся по стоякам, оборудованным устройствами, не позволяющими разбивать контур на отдельные части. За обогревом помещения следят радиаторы, которые снабжены дросселем и несколькими перемычками. Второй сектор линии подачи оборудован запорным клапаном, верхняя часть расширительного бака дополнена воздухоотводом. Для возврата теплоносителя в котел используется нижний ход гильзы.

Несколько отличается включение в систему напольного котла, но обязательным требованием остается установка циркуляционного насоса. Преимущество автоматизированных систем заключается в большей простоте эксплуатации и повышенном комфорте. Можно обеспечить четко заданную температуру для конкретных помещений.

При выборе плана стены есть такие слабые места как:

повышенная техническая сложность исполнения;
значительная стоимость комплектующих;
необходимость постоянно балансировать детали;
высокая плата за обслуживание.

Несколько облегчить работу можно за счет первичных вторичных колец. Это уменьшает количество технических систем, контролирующих эффект нагрева. А вот на каждое кольцо придется установить отдельный насос. Только такое условие и позволяет сделать расход теплоносителя действительно равномерным для всех потребителей. Грамотно выполнить работу получится только у специализированных организаций.

В некоторых случаях котлы дополняют аккумулятором тепла. Накопительный бак необходимо подключать параллельно по отношению к контуру. Оптимальное место для бака – зазор от котла до теплопотребляющих приборов, то есть радиаторов или теплого пола. При наличии привода подключение системы с принудительной циркуляцией воды не требуется. Однако это означает, что придется устанавливать трубы большего диаметра, ведь только они обеспечивают надежное течение жидкости по всему трубопроводу.

Рекомендуется при монтаже насосной схемы устанавливать сразу несколько насосов. Один находится от котла к батарее, а другой на распределительной линии после ТА или на линии выхода теплоносителя. Этот прием позволяет уменьшить накопление конденсата в котле. Кроме того, улучшается теплообмен между горячей водой в отопительном приборе и бытовыми батареями.

Теоретически естественная циркуляция может обеспечить такую же эффективность, но на практике потребует точных расчетов и неукоснительного исполнения.

Более того, добавление теплоаккумулятора только усугубляет дело, так как запасенная в нем энергия, если ее направить не туда, куда нужно, может даже снизить эффект обогрева. А это не только дискомфорт, но и дополнительные расходы на топлива или электричества. Поэтому, как бы вам ни хотелось избавиться от выбора циркуляционного насоса, делать это не рекомендуется. Даже не все профессионалы способны подготовить систему отопления с необходимыми характеристиками.

Должен монтироваться в группу безопасности любого типа обвязки, включающую в себя следующие элементы:

клапан, оперативно сбрасывающий избыточное давление;
манометр, позволяющий контролировать давление;
воздухоотводчик, избавляющий контуры от скапливающихся пробок.

Важно: предохранительные устройства должны быть установлены в первую очередь, исключения из этого правила не допускаются.

Даже один кран или вентиль вызовет массу проблем.

Далее в схеме с тепловым аккумулятором обычно монтируется тройник, который создает малый котельный контур. Предназначен для решения важнейшей задачи — повышения температуры воды, поступающей в котел из обратки. Клапан напрямую связан с тепловым датчиком, подаваемым перед входом контура обратки в котел. Если возвращаемый теплоноситель холодный, клапан открывается на 100%, вода течет только по кратчайшему пути. Он вообще не попадает в накопительный бак. Но стоит термодатчику подать сигнал о нагреве обратки до +60 градусов, как клапан автоматически закрывается. Это происходит не слишком быстро, чтобы исключить рывки в функционировании системы.

По мере прогрева воды ее прохождение в батарею увеличивается, и больше поступает в батареи. Таким образом, прохождение жидкости по укороченному пути уменьшается. Термостат, расположенный внутри клапана, окончательно закрывает короткое замыкание, как только поток охлажденной воды становится приемлемым по температуре. Если такой защиты не было, то большое количество обратки было холодным, потому что котел физически не успевает все прогреть. Длительный контакт входа теплогенератора с холодным потоком провоцирует образование конденсата, что отрицательно сказывается на состоянии металлического корпуса. Он постепенно выветривается, ослабевает и способен разрушиться только к концу первого отопительного периода.

От смесительного клапана с тремя тактами до точки обратного впрыска еще несколько устройств. Циркуляционный насос на укороченном отопительном контуре должен быть автономен от основного насосного агрегата. Еще ближе к самому котлу располагают так называемый экспанзомат. В буквальном переводе это «загадочное» слово означает всего лишь расширительный бак. К сведению: запуск расширительной камеры осуществляется строго при помощи кранов или кранов, только так можно обеспечить безболезненную замену, обслуживание или ремонт при необходимости.

Далее, при прохождении узла разветвления короткого отрезка, подводящая труба прилипает к верхней части батареи. Из бака выведена труба, ведущая к контуру обратки, которая соединяется с клапаном тремя ходами. Это позволяет замкнуть контурную линию от котла к приводу. Вслед за бачком на входе в поток радиатора монтируется еще один трехходовой клапан.

Для соединения патрубка, соединяющего другие части с обратным каналом, используется сантехнический тройник.

Но эти решения приемлемы в неизменном виде только для питания теплом от радиаторной системы. Иная ситуация при работе с теплыми полами. При установке котлов неконденсационного типа потребуется монтировать узел из насосов и смесителей. Другого способа сбалансировать температурный режим котла и теплого пола нет. А вот специальная отопительная стрелка не понадобится, можно монтировать трубы сечением 25 мм.

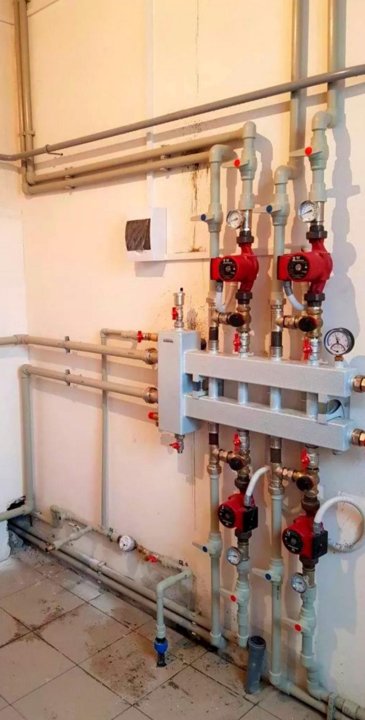

В некоторых случаях необходимо использовать гидравлические руки. Подобное устройство по умолчанию заложено в большинстве современных систем отопления. Но даже если установлен старый котел, который обвязывается без использования гидрострелки, ситуация поправима. Для самостоятельного изготовления стрелы можно использовать обычный кусок трубы отопления. А если его нет, то в сопроводительных документах отражено, как оно должно быть и как производится установка.

К сведению: самые мощные насосы, устанавливаемые для прокачки воды по трубам, почти всегда оснащены гидроразделителем.

Довольно популярные котлы длительного горения на твердом топливе опять же отличаются от всех уже описанных вариантов. Очень важно правильно выбрать место, где будет располагаться обогреватель.

При проектировании его расположения и контура обвязки следует руководствоваться такими принципиальными соображениями, как:

удобство пользования;
Свободный доступ;
безопасность;
соответствие основным технологическим нормам.

Обычно котлы длительного горения подключаются с двух сторон. Для подключения к ним обратки часто используют тройники необходимого диаметра обвязки. Полезно использовать ту же гайку, которая обычно используется для сгонов. Такие крепления минимизируют риск протечки в месте соединения тройника и нагревателя. К тройникам винтовые переходы с наружным диаметром 2 дюйма и с внутренней резьбой 1 дюйм (это называется футорка).

Чтобы можно было отдельно отрезать крылья, используйте шаровые краны. Благодаря им система отопления становится гибко регулируемой. Можно даже ремонтировать или менять детали по очереди, не останавливая отопление в целом. Более того, появляется возможность использовать только один насос для циркуляции, если второй вдруг сломается. Дополнительный расширительный бачок должен быть закрытого исполнения, подключить его к обратному ходу.

Для подключения потока от котла к насосному комплексу часто используют кустарные коллекторы. Но это не значит, что их можно делать бездумно. Самые удобные коллекторы — с разобранными контактами «американского» образца. Их очень легко ремонтировать, менять или настраивать.

Очень полезно дополнить любую обвязку любого котла грязевыми фильтрами, что положительно скажется на сроке службы оборудования.

Часто котлы ставят для того, чтобы питать контур ГВС. Если для этой цели выбран двухконтурный аппарат для природного газа, с него снимают 5 штуцеров, вырезанных снаружи.

Предназначены для обеспечения следующих действий:

пропуск горячей воды в теплотрассе;
направление нагретого теплоносителя в сторону потребителей;
связка котла с газопроводом;
вход холодного потока;
возврат воды (эта процедура признана инженерами оптимальным решением).

Но бывает и так, что нужно обвязать автоматический одноконтурный котел. Его особенность в том, что необходимо наладить управление отоплением через регулировку пламени горелки. Но система будет проще, практически всегда можно обойтись проводкой в соответствии с указаниями паспорта на котел. Обычно используются всего две форсунки: вода заливается по одной, а выходит из водонагревателя через другую. Только в некоторых версиях еще есть подключение к бойлерам косвенного нагрева.

Трехходовой клапан помогает связать эти механизмы. Обязательно устанавливается и настраивается таким образом, чтобы нагрев жидкости в приводе имел наивысший приоритет для системы. Как только счетчик определяет, что вода там остыла, он дает команду перенаправить нагретый поток. В летние месяцы котел полностью останавливается, что позволяет избежать быстрого разрыва контакта с водопроводной водой высокой жесткости. Допускается установка с двумя насосами при параллельном подключении линий отопления и водопровода (последний через котел).

Артикул

Конкретное наполнение в значительной степени зависит не только от типа котла и дополнительного оборудования, не только от выхода теплоносителя в один или в два контура. Например, схема обвязки двухэтажного дома имеет свои нюансы.

Ключевой элемент — сам котел — рассчитывается в первую очередь с учетом таких параметров, как:

общая площадь и объем отапливаемых помещений;
Стереотип погоды и ветровые условия;
наличие окон, их размеры и герметичность, качество теплозащиты;
тип крыши, степень ее утепления, наличие или отсутствие чердака;
теплоизоляция стен, полов и потолков;
основной строительный материал.

Если в качестве теплоносителя выбрана незамерзающая жидкость, то придется ставить максимально мощные насосы и увеличивать сечение трубопроводов. В противном случае поступление тепла в дом и скорость прогрева не будут удовлетворять жильцов. Так как в антифризе есть этиленгликоль, нужно быть более осторожным при использовании деталей из полипропилена и резины. Более того, этот реагент также вреден для чугуна и цветных металлов. Поэтому в большинстве случаев необходимо устанавливать трубы и радиаторы из нержавеющей стали.

Сами батареи могут иметь различный уровень тепловыделения. Зависит от их размера и используемого материала. Чтобы увеличить длину или укоротить ее, соответственно добавьте или уберите секции. Смеситель Маевского и ТРВ помогают добиться равномерного подвода тепла ко всей поверхности радиатора. Поскольку во время использования может потребоваться техническое обслуживание, целесообразно установить запорный клапан.

Отопительные батареи устанавливаются строго по периметру отапливаемого помещения – ниже подоконников и возле входной двери. Оптимальные результаты достигаются при использовании стальных труб без швов или труб из полипропилена. Чем меньше внутреннее гидравлическое сопротивление, тем эффективнее будет система. Любые двухэтажные дома необходимо отапливать с применением расширительных баков. Так как длинные замысловатые контуры неизбежно имеют большое давление внутри, поэтому только периодический сброс расширяющейся жидкости в бак поддерживает устойчивость системы. Исключается ситуация, когда из-за рывка напора вода быстро закипает и повреждает сами трубы и их соединения.

Закрытые системы отопления предполагают установку бака на патрубке обратного контура до всасывающего патрубка насоса. Сам бак поднимается на минимальную высоту 1 м. Диаметры компонентов всегда подбираются индивидуально.

В дополнение к перечисленным изделиям могут быть установлены:

фильтры для воды и газа;
;
обратные клапаны;
предохранительные клапаны;
воздушные клапаны и ряд других компонентов.

Монтаж

Даже самая простая обвязка, которая делается своими руками, подразумевает грамотный выбор труб. Такими простыми и любимыми многими изделиями, как трубы из полипропилена, тоже нужно правильно пользоваться. Простота эксплуатации не должна вводить в заблуждение, хотя вам понадобится только паяльник. Допускаются трубы PN25, армированные изнутри алюминиевой фольгой.

Такие конструкции прекрасно проявляют себя в системах отопления, работающих под давлением до 2,5 МПа с предельным нагревом до +95 градусов.

Для подключения к теплому полу можно связать трубы котла категории PN10. Их стенки очень тонкие и рассчитаны на перекачку воды, нагретой до +45 градусов под давлением 1000 кПа. Полимерные трубопроводы можно использовать как с открытой, так и со скрытой прокладкой, но необходимо учитывать тепловое расширение. Связка фитингов с трубами изготавливается либо путем нарезки резьбы, либо с помощью холодной (горячей) сварки. Threading упрощает дело, но стоимость такого решения сразу вырастает.

Перед сваркой фольгу необходимо очистить, иначе о прочности соединения можно забыть. Стекловолокно при использовании для армирования не требует такой обработки. Холодная сварка с применением специализированного клея сейчас почти не распространена, так как не гарантирует надежного соединения. При наличии в системе двух небольших отопительных котлов или большего их количества возможна разводка трубопроводов в параллельно ориентированных проходах. Как показывает практика, это может быть экономичнее, чем использование одного котла той же мощности.

Чтобы вода не двигалась по временно отключенным контурам, очень важно позаботиться об их перекрытии разделительными вентилями и прочей запорной арматурой. В некоторых случаях оборудование монтируется на подушку-основу (глина, высотой 0,1 м), поверх которой укладывается листовой металл или асбест. Главное требование – установка котла на более низком уровне, чем установка батарей. К медным трубам следует прибегать только в том случае, когда планируется отапливать дом при очень высоких температурах и давлениях. Во всех остальных случаях смысла в этих дорогих компонентах нет.

Наконечники

При обустройстве системы отопления в частном доме с естественной циркуляцией следует устанавливать трубы внутренним диаметром не менее 3,2 см.

Обвязка полипропиленом напольного котла: Обвязка котла полипропиленом — схемы монтажа для разных видов котлов
