Обвязка котла отопления полипропиленом — некоторые простейшие схемы » Аква-Ремонт
У труб, изготовленных из полипропилена по новаторским технологиям, масса приоритетов, среди которых дешевизна и стойкость к агрессивным факторам занимают лидирующие места. Доступные по стоимости изделия служат владельцам не меньше, чем дорогостоящие аналоги. На стенках их не оседает сокращающий диаметр трубопровода налет. Соединения выполняются пайкой, благодаря чему обвязка котла полипропиленом становится «монолитной», то есть, свойственных трубопроводам с плохо установленными фитингами протечек точно не будет. Однако есть некоторые нюансы, о которых необходимо знать собственникам домов, выбирающим полипропилен для устройства коммуникаций.
Специфика обвязки полипропиленом

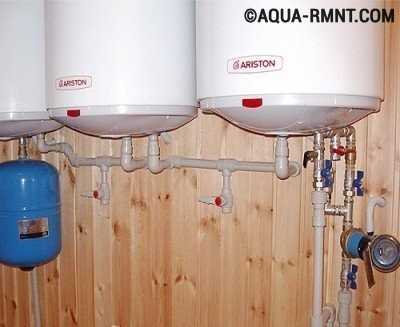

Весомым плюсом полипропиленовых трубопроводов признают возможность создать контур любой сложности, что в принципе не очень интересует тех, кем обвязка котла отопления своими руками осуществляется впервые. Чем проще схема будущей системы, тем легче будет воплотить задумку. Да и производительность отопления обратно пропорционально степени сложности: чем проще, тем эффективней. Для выполнения соединений домашний мастер может пользоваться, как технологией сварки, так и подобранными строго по размеру труб фитингами. Правда, при малейших «подвижках» в местах установки фитингов, система может начать слегка протекать.

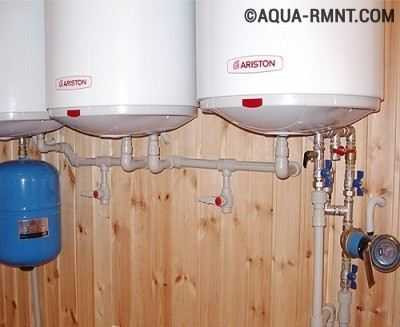

С помощью полипропиленовых труб можно создавать контуры отопления любой сложности, однако следует помнить, что сложность затрудняет монтаж и сокращает КПД системы отопления
Желательно, чтобы у создаваемой системы отопления было наименьшее количество соединений. Если есть возможность сделать плавный переход, ею нужно воспользоваться.
Полипропиленовый трубопровод без проблем будет работать 40 лет, гарантированных производителем, прекрасно выдержит давление, значения которого превышают 25 бар. Без нанесения вреда структуре материала по трубам может циркулировать теплоноситель с температурой 95º. Однако есть ограничение, учесть которое необходимо, если осуществляется обвязка газового котла.
Подключение газа к котлу обязательно должно быть жестким, строительные требования диктуют применение металлических элементов для соединения и использование паронитовой прокладки
У подводки газа к котлу должно быть жесткое соединение. Строительными требованиями рекомендована металлическая труба и состыковка с генератором тепла через металлический сгон или «американку». Использовать можно только прокладку из паронита. Резиновые материалы, фум-ленты, пакля запрещены. Паронит, полученный путем вулканизации смеси асбестовых волокон, минеральных наполнителей и каучука, отлично держит форму, обеспечивает герметичность и не горит. Другие прокладочные материалы склонны к возгоранию, а зажатая между элементами резина может сократить размер газового прохода. При уменьшении диаметра прохода будет сокращена подача газа, и котел не будет поставлять требующееся количество тепла.
Определение места котла в общей системе
Котел – основной «орган» отопительного контура, выбор схемы обвязки в немалой степени зависит от его типа. Напольный генератор тепла нельзя располагать в высшей точке разводки трубопровода. Это главное правило его установки. В случае несоблюдения указанного условия в котле, не имеющем устройства для отвода воздуха, будут скапливаться воздушные пробки. У трубы подающей магистрали, выходящей из котла без прибора отвода воздуха, должно быть строго вертикальное направление.
Наличие автоматического воздухоотводчика, вмонтированного в электрический или газовый котел, можно определить по расположенным в нижней части агрегата патрубкам, к ним подключают подающую магистраль и обратку
О наличии автоматического воздухоотводчика, вмонтированного в котел, «расскажут» расположенные внизу агрегата патрубки, предназначенные для подключения к отопительной сети. Обычно они есть у настенного электрического или газового оборудования. Эту особенность схема обвязки настенного котла отопления должна обязательно учитывать, так как большинство монтируемых на стену котлов-моноблоков могут самостоятельно освобождаться от скопившегося воздуха.
Если котел был куплен без расширительного бака, насоса, устройства регулировки давления, все недостающие составляющие можно купить отдельно, группу безопасности можно устанавливать, как на входе, так и на выходе теплоносителя
Котлы сейчас можно купить, как с расширительным баком, циркуляционным насосом и группой безопасности, так и без всего перечня дополнительных устройств. Если у приобретенного агрегата нет перечисленных приборов, их можно докупить отдельно и включить в контур. Людям, сооружающим систему с естественной циркуляцией, они в большинстве своем и не нужны, а тем, кто устраивает контур с принудительным отоплением, обязательно понадобятся.
Способы обвязки котлов отопления
По принципу циркуляции теплоносителя по контуру отопления все виды обвязки делятся на системы с естественным и принудительным движением. В последней из указанных групп есть подгруппы, деление на которые производится по типу разводки.

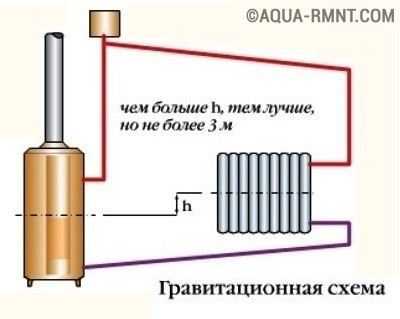

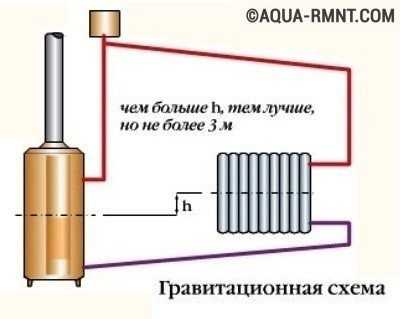

Вариант #1 — контуры с естественной циркуляцией
К этой группе относятся самые простые и доступные для самостоятельного монтажа системы. Характерная черта данного отопления, называемого также гравитационным – отсутствие насоса, стимулирующего перемещение теплоносителя. То есть, движение нагретой воды к приборам отопления и отток холодной совершается на основании физических законов без вмешательства человека и механизмов. Простейшая схема обвязки котла отопления подходит для небольших загородных домиков. Она не справится с обслуживанием многоэтажных зданий и строений большой площади.
Обвязка котла отопления с естественной циркуляцией — оптимальный вариант для самостоятельной установки, в состав входят только котел, радиаторы и расширительный бак
Преимущества гравитационного отопления:
- самый простой монтаж;
- работа, не зависящая от наличия электросети и связанных с поставкой данного энергоносителя перебоев;
- бюджетный размер, как сооружения, так и обслуживания;
- практически бесперебойный функционал, ведь в их составе нет приборов, способных выйти из строя в неподходящий момент;
- возможность самостоятельно отремонтировать систему, если, конечно, ремонтировать нужно будет не котел.
Минусы тоже есть. Необходимы точные расчеты диаметра труб для того, чтобы контур полноценно выполнял свои функции. Диаметр будет немалым, что далеко не всегда устраивает собственников компактных коттеджей. В интерьере смотрится система с естественной циркуляцией не слишком презентабельно. Регулировать ее функционал невозможно. Однако схема обвязки напольного газового котла или настенного агрегата может быть модернизирована врезкой циркуляционного насоса, которым можно пользоваться в случае необходимости.
Вариант #2 — отопление принудительного типа
Контур с принудительным движением теплоносителя более комфортен, его работой владелец может управлять. Можно будет выбрать оптимальную для каждой из комнат температуру, и заданный хозяином режим будет автоматически поддерживаться. Только необходимо учесть, что подобная обвязка напольного котла и настенного генератора тепла требует электропитания. В случае перебоев, нередких для отечественных сетей, контур работать не будет. Если электричество не подведено, от данного вида отопления придется отказаться.

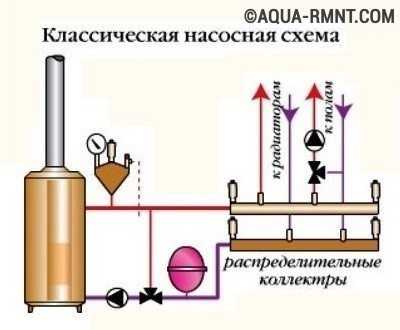

Классический вариант обвязки котла отопления требует балансировки и обязательного обслуживания приборов
Минусы:
- сложная схема обвязки, включающая массу расходомеров, устройств для отвода воздуха, распределительных коллекторов, клапанов и др.;
- обязательная балансировка устройств;
- необходимость регулярного недешевого обслуживания;
- профессиональный монтаж и ремонт, отнимающий немало средств;
- дороговизна приборов и услуг установщиков.
Количество приборов, вмонтированных в сеть, можно снизить за счет применения принципа первично-вторичных колец. Устройств защиты и контроля будет меньше, но каждое из устроенных колец отопления необходимо будет оборудовать своим циркуляционным насосом. Состоящие из нескольких колец системы с напольным котлом мощностью меньше 50 кВт оснащаются гребенками-коллекторами, гарантирующими равномерную подачу теплоносителя к приборам.

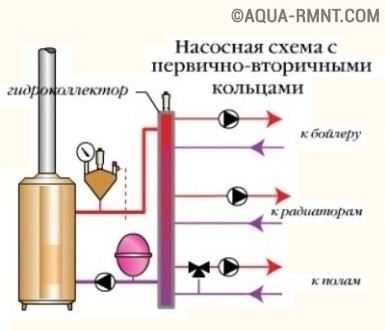

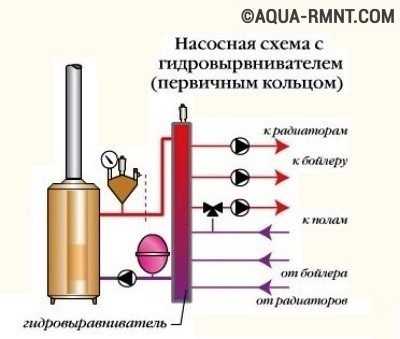

Использование принципа первично-вторичных колец позволяет существенно сократить количество устройств, вмонтированных в контур отопления

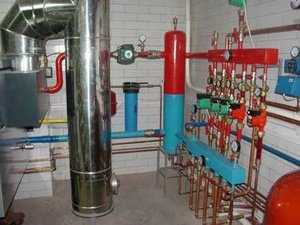

В домах, построенных для многочисленных семейств, устраивают отопление с гидровыравнивателями. Гидравлические стрелки внедряют в схемы отопления с мощными котлами с мощностью свыше 50 кВт, подающими тепло не только в основной отопительный контур, но и, например, в систему «теплых полов».
Прибор гидравлического выравнивания распределяет тепло равномерно по всем приборам, исключая перепады давления в разных кольцах. Аналогичную работу в контурах с первично-вторичными кольцами только без выравнивания давления выполняют гребенки-коллекторы.
Схема обвязки котла с гидровыравнивателем применяется в случае установки агрегата мощностью 50 кВт и свыше, а также в случае большого количества потребителей
Какой тип устройства отопительной системы выберет владелец дома, должно зависеть не только от его желания, но в первую очередь от спектра задач, для решения которых монтируется контур:
- Небольшой загородный домик запросто можно оборудовать простейшей гравитационной системой самостоятельно.
- Домам с водяными полами в нескольких комнатах, с индивидуальным горячим водоснабжением потребуются сложные схемы обвязки котлов отопления со сложными функциональными приборами.
Какую схему обвязки выбрать?
Вот отличная подборка советов от эксперта:

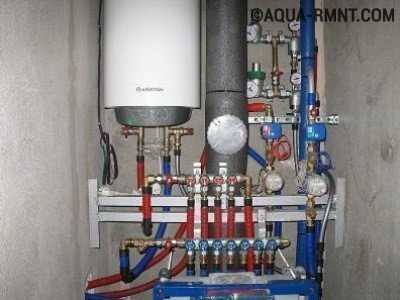

А на этом видео вы можете посмотреть наглядный пример коллекторной разводки:
Даже если не предполагается самостоятельное сооружение сети, владельцам рекомендовано знать схемы ее устройства и для того, чтобы пресечь выявленные при монтаже нарушения, и для того, чтобы мелкие неполадки устранить самостоятельно.
Оцените статью: Поделитесь с друзьями!aqua-rmnt.com
советы профессионалов по разводке труб, на что обратить внимание при обвязке котлов разных видов
Задача отопительной системы — создание комфортного микроклимата в доме. Грамотная организация отопления определяет равномерное распределение тепла по периметру жилой площади, и защищает от перегрева элементы функционирующего агрегата. Обвязка котла — это процесс подключения оборудования к горячему водоснабжению и сетям распределения в соответствии с нормами эксплуатации.
Составляющие элементы обвязки котла
Котел — стержень отопительного контура и его тип влияет на выбор схемы обвязки. Главное правило монтажа напольного котла сводится к запрету его размещения в верхней части разводки трубопровода. При нарушении норм, котел, не имеющий условий для вывода воздуха, начнет создавать воздушные пробки. Труба, выходящая из котла без наличия воздухоотводчика, должна иметь четкое вертикальное положение.
Патрубки, расположенные внизу агрегата, «расскажут» о наличии автоматического воздухоотводчика, необходимого для подключения к отопительной сети. Они предусмотрены в настенной электрической и газовых моделях. Данную особенность следует учитывать при обвязке котла, поскольку настенные модели-моноблоки могут справиться самостоятельно с освобождением воздушных масс.
Котлы продаются, как полностью оснащенные, так и без дополнительных элементов. Необходимые детали докупаются отдельно и включаются в контур. Тем, кто остановился на выборе отопления с естественной циркуляцией, они не пригодятся.
Мембранный бачок и радиаторы
Важный элемент обвязки — мембранный расширительный бак, позволяющий защитить систему от гидроудара. Две полости, разделенные мембраной, контролируют перепады давления: по одной перемещается теплоноситель, во второй — происходит заполнение воздухом.
Не нужно забывать и про радиаторы, посредством которых происходит теплообмен воздуха и горячей воды. Для выбора трубопровода предлагаются трубы из полипропилена или металла. У варианта работы с полипропиленовыми изделиями много достоинств.
Преимуществом является легкость монтажа и невысокая стоимость. На стенках не образуется налета, и за счет нехитрых приспособлений процессы монтажа обвязки легко выполнимы и просты, также как соединение труб с применением поливинилхлоридов.
Обвязка газовых котлов полипропиленом
Обвязка котла выполняется методом пайки— это полностью исключит протечки, обычно происходящие по причине неточно установленных фитингов. Плюсом в работе с полипропиленовым трубопроводом станет возможность создания любого контура. Для дилетантов будет достаточно и простой схема обвязки. Допустимы разные технологии сварки полипропилена и работа с выверенными по размерам фитингами.
Следует избегать большого количества соединений, и не пренебрегать возможностью плавных переходов. Непременное условие — жесткое соединение у подводки газа с котлом. Рекомендуется металлическая труба и соединение с агрегатом посредством «американки» или сгона. Это главное условие при работе с газовыми котлами.
Подойдет прокладка из паронита. Использование пакли, фум-ленты и резиновых комплектующих запрещены. Они могут загореться, а резина сократит диаметральный проход трубы, что нарушит подачу газа. Такой трубопровод изначально претендует на долгую службу, способен выдерживать давление, превышающее 25бар, и теплоноситель в 95 градусов.

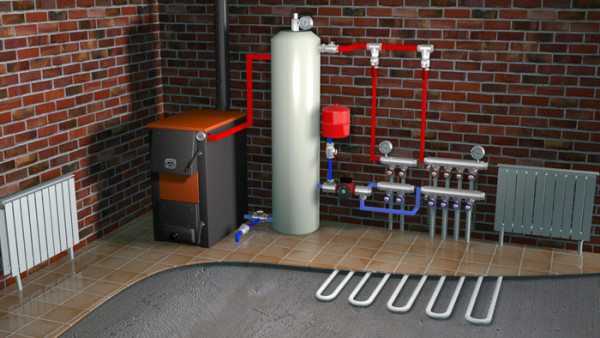

Особенности подключения твердотопливных котлов
Котлы данного типа не имеют функции регулирования подачи тепла. Сгорание топлива нельзя прервать, поэтому в случае отключения подачи электричества остановится насос, отвечающий за принудительное движение теплоносителя. Тем не менее, нагрев будет продолжаться, и давление расти. Развивающийся процесс выведет из строя всю систему. Чтобы исключить подобные моменты предусмотрено несколько видов аварийных схем, позволяющих сбрасывать лишнее тепло. Это:
- Своевременная подача холодной воды.
- Подсоединение аккумуляторных батарей к насосу.
- Наличие гравитационного контура.
- Дополнительный аварийный контур.
Для твердотопливных котлов обвязка играет важную роль — качественное подключение позволит создать саморегулирующую систему. Поэтому тонкости монтажа лучше доверить умелым рукам специалистов.
Гравитационное отопление
Необходимо обратить внимание на принципы циркуляции теплоносителя по контуру отопления. Это — гравитационный — естественное движение теплоносителя и контур с принудительной циркуляцией. Отличительной особенностью этих видов является присутствие или отсутствие узла, принуждающего горячую воду двигаться.
В системе естественной циркуляции движение в замкнутой системе происходит под воздействием законов физики. Процесс обусловлен показателями разницы плотности воды. Этот вид отопления исключает потребление электроэнергии.
Система с естественной циркуляцией автоматически регулироваться не может, и это потребует наличия труб с большим диаметром, что отразится на интерьере помещения и большей стоимости. В случае если сеть подвержена периодическим перепадам напряжения, лучшим вариантом будет именно такая организация обогрева. Система надежна в эксплуатации и не требует к себе внимания. Схема естественного движения подойдет для небольшой площади, хотя в настоящее время считается «прошлым веком».
Преимущества системы с естественной циркуляцией:
- Простота монтажа.
- Независимость от поставки электроэнергии.
- Бюджетность варианта.
- Надежное функционирование и эксплуатация.
Система отопления принудительного типа
Принудительная циркуляция обеспечивает создание необходимого напора за счет работы электронасосов. Контур с принудительной циркуляцией отличается комфортностью, поскольку управляется автоматически при условии стабильной подачи электроэнергии. Для каждой комнаты допустимо выбирать отдельные температурные параметры, контролирующиеся датчиками системы.
Недостатки системы:
- Сложная схема обвязки.
- Неизбежная балансировка деталей.
- Дорогое сервисное обслуживание.
- Высокая стоимость комплектующих деталей.
Любая из систем установки требует определенного числа дополнительных деталей. Вариант монтажа на первично-вторичных кольцах не подразумевает большого наличия элементов крепления и соединения, но вместо их потребуется установка насосов на отопительные кольца. Система, состоящая из колец, вместе с напольным котлом дополняются гребенками— коллекторами отопления, равномерно распределяющих подачу теплоносителя к нагревательным элементам.
Принципиальная схема обвязки
Эффективность отопления зависит от точности подключения. Общая схема обвязки для котлов всех типов, включая твердотопливные и конденсационные виды несложная, и выглядит так:
- Котел.
- Радиатор.
- Гайки «американки» — для крепления котла к отопительной системе.
- Шаровые краны— для отсоединения котла от системы.
- Фильтры для очистки — защитят от нестандартных фракций воды.
- Термоголовки, тройники, краны Маевского
- Уголки и тройники.
- Клапаны: проходные, разделительные, воздушные и предохранительные.
- Расширительные бачки.
- Теплосчетчики.
- Манометры, термометры, гидравлические разделители, циркуляционный насос.
- Хомуты и другие детали крепления.

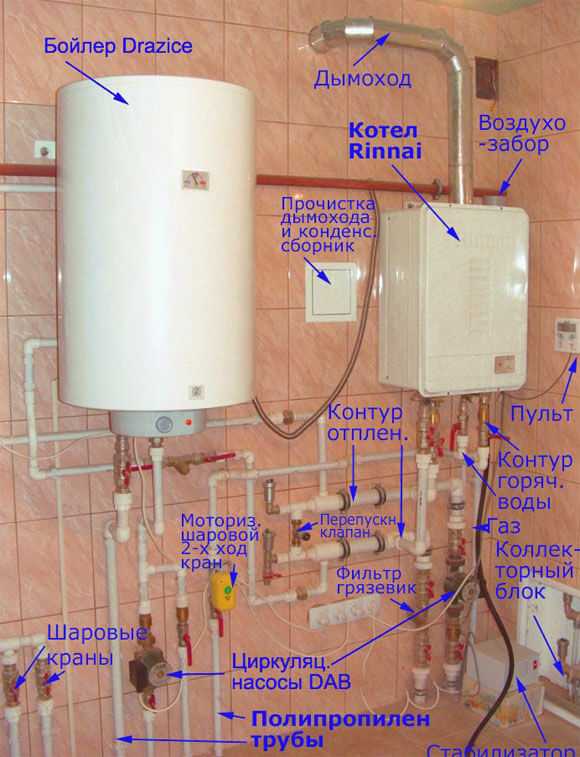

Двухконтурный котел
Теперь рассмотрим отличие схемы отопления загородного дома с использованием двухконтурного котла.
Агрегат такого типа отличается от одноконтурного аналога универсальным назначением: поддерживает градусный режим теплоносителя в контуре отопления, и нагревает воду для бытовых нужд. Одноконтурные генераторы тоже косвенным образом могут нагревать воду. Процесс теплоотдачи у них происходит во время прохождения теплоносителя через вторичный теплообменник.
Отличие двухконтурного котла состоит в прямой отдаче тепловой энергии воде. Его особенностью является то, что при расходе горячей воды теплоноситель не нагревается. Параллельная работа двух контуров исключена. Практика показала, что для домов с качественной теплоизоляцией, а значит, с тепловой инерционностью, режим функционирования котла не принципиален. И схема отопления будет одинаковой при любом типе обогрева. Радиаторы и теплоноситель предусматривают долгое охлаждение. Подобный результат обусловлен выбором радиаторов с большой вместимостью и широким диаметром труб. Большой объем горячей воды можно получить комбинированием одноконтурной конструкции и нагревательной колонки. Для домов с большим количеством кв. м. работа котла не имеет принципиального значения, и схемы отопления котлов будут аналогичны.
Особенности подключения
Двухконтурный котел не следует проектировать в сочетании с системой естественной циркуляции— после остановки нагрева теплоносителя движение быстро остановится. Процесс повторного нагрева происходит долго, и тепло в радиаторе распределяется неравномерно. Однако большинство моделей оснащены циркуляционным насосам.

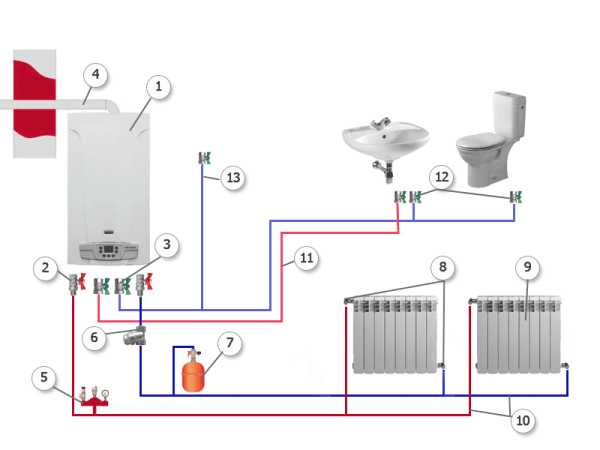

Классический вариант обвязки котлов с двухтрубной схемой выглядит так. Горячая вода поднимается в подающий трубопровод, охватывающий дом вверху. Потом теплоноситель проходит через подключенные стояки с приборами обогрева, не размыкающие стояк полностью. Радиаторы оснащены перемычкой и дросселем, необходимые для регулировки тепла. Нужен отсекающий вентиль на второй линии подводки. Воздухоотводчик крепится в верхней части контура расширительного бака.
По нижнему подключению системы теплоноситель возвращается обратно. Преимущество схемы заключается в возможности работы в режиме естественной циркуляции. Разгонным коллекторов станет труба, по которой теплоноситель двигается к верхнему розливу.
Типичные ошибки в подключении
Неправильная выбранная мощность котла не обеспечит должный уровень обогрева. Она должна превышать параметры теплоотдачи по формуле 1кВ х10м2, поскольку в морозы тепло быстро рассеиваются через окна и двери. Мощность котла не влияет на расход топлива. Большой котел быстрее нагревает систему и, естественно, тратит больше ресурсов, но при этом реже включается.
Не следует забывать о притоке свежего воздуха в помещение, в котором находится котел. Это необходимо для процесса горения и особенно касается небольшой площади.
Монтаж расширительного бака
При нагреве меняется плотность воды, и она расширяется. Если теплоносителю недостаточно места — начинает расти давление, приводящее к взрыву. При наличии бака излишки теплоносителя уходят в него. Такой подход — выход для поддержки стабильности давления. Размер бака также имеет значения.
Неопытность допускает неправильный выбор расширительного бака. Стоит иметь в виду, что они отличаются по назначению и цвету. Для отопительной системы используется бак красного цвета.
При подключении системы следует создать в баке нужное давление— заводские параметры обычно не соответствуют норме.
Предохранительные клапаны
При открытой системе отопления они не используется. Назначение клапана — уберечь котел от повреждений в случае резкого повышения давления. Обычно о клапане забывают или устанавливают модель или группу безопасности с другими характеристиками.
Во время реагирования клапана часть воды вытекает из системы, что обеспечивает сброс давления и защиту. Вставлять трубку для отвода в канализацию не следует, поскольку причина снижения давления не будет ясна. Можно обойтись воронкой. Кстати, нет нужды забрасывать септик в теплоноситель.
Воздухоотводчик . Деталь необходимо ставить сразу после монтирования котла, чтобы избежать «завоздушивания». Зачастую его забывают просто открыть. Это свойственно и для настенных вариантов с заводской функцией. К слову, циркуляционный насос тоже проветривается.
Воздушник должен стоять строго вертикально вверх. В случае, когда он начинает протекать, перед ним стоит отсечной клапан, поэтому замена на новый займет пару минут.
Циркуляционный насос. Насос исправно будет работать только при горизонтальном положении оси, и такое положение заметно продлит «жизнь» подшипникам.
Механизм желательно защитить от грязи и мусора извне. Отдельно продаются сетчатые фильтры
Радиаторы. Недочеты при подключении панельного радиатора к теплоносителю. Проект радиаторов подразумевает подсоединение подающей трубы к внутреннему парубку, находящемуся почти в центре, и к крайнему — в обратной трубе. Обратный порядок соединения снизит в два раза теплоотдачу радиатора. Кстати, декоративные экраны нарушают теплообмен на 10- 20%.
Грамотный монтаж и верность расчетов мощности помогут создать максимальный комфорт для проживания в загородном доме в любое время года.
Оцените статью: Поделитесь с друзьями!teplo.guru
Как правильно выполнить обвязку отопительного котла полипропиленом?
При проектировании автономной системы отопления сразу же встает вопрос, из какого материала стоит соорудить трубопровод, чтобы обеспечить себе максимально комфортные условия проживания. На сегодняшний день очень популярной является обвязка котла отопления полипропиленом.
Это современный композитный материал, обладающий огромным количеством преимуществ перед устаревшими стальными сплавами. Сейчас практически все ведущие строительные компании делают свой выбор в пользу пластиковых труб, независимо от те5хнологичского назначения строящегося объекта.
Самостоятельно осуществить операцию без опыта будет довольно сложно. Нужно обязательно посмотреть в интернете фото и видео обвязки котла отопления полипропиленом. Это позволит получить первоначальные представления о работе, которые пригодятся, чтобы не совершать типичных для новичков ошибок.
Преимущества обвязки полипропиленом
Композитные материалы хороши тем, что с их помощью можно сооружать коммуникации любой сложности. Но стоит также учитывать такой фактор, как сопротивление. Чем больше будет у труб изгибов, тем больше препятствий теплоносителю придется преодолевать на своем пути во время циркуляции.
Технология настолько проста, что позволяет осуществлять обвязку газовых, твердотопливных и электрокотлов. При этом эффективность функционирования системы будет одинаковой во всех случаях. Самое важное, на что нужно обращать внимание — это герметичность стыков. При наличии малейших отверстий будет невозможно поддерживать рабочее давление, поэтому при работе нужно плотно соединять трубы между собой, а места стыков обрабатывать специальным термостойким герметиком.
Существует несколько способов монтажа полипропиленового трубопровода, самым надежным из которых является термический метод получения неразъемных соединений. При выборе материалов нужно обращать внимание на их технические характеристики, потому что разные марки полипропилена рассчитаны на разный температурный режим.
Всегда стоит брать изделие с запасом до 10 градусов Цельсия свыше планируемой рабочей температуры. Если нагревать полипропилен свыше допустимой нормы, то он будет подвержен процедуре тепловой деформации. В результате трубы повыкручивает в разные стороны, что может нарушить целостность всей системы и заставит в срочном порядке менять коммуникации.

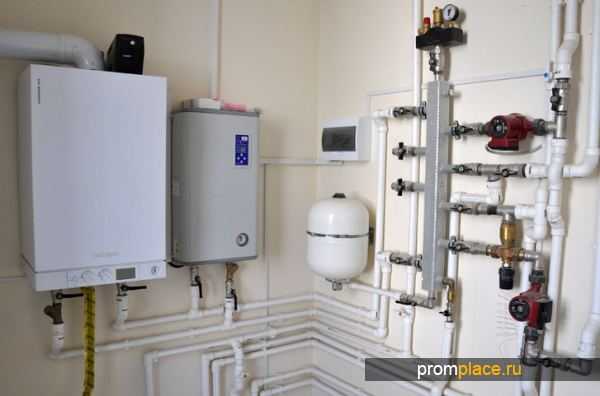

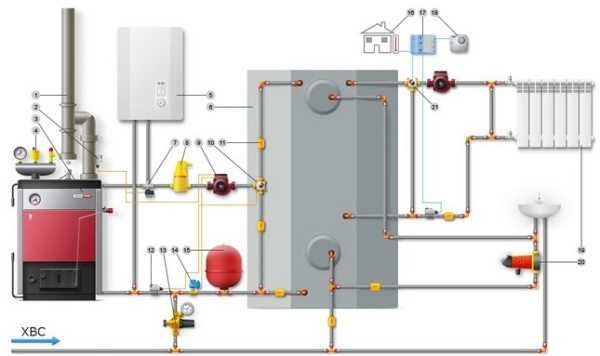

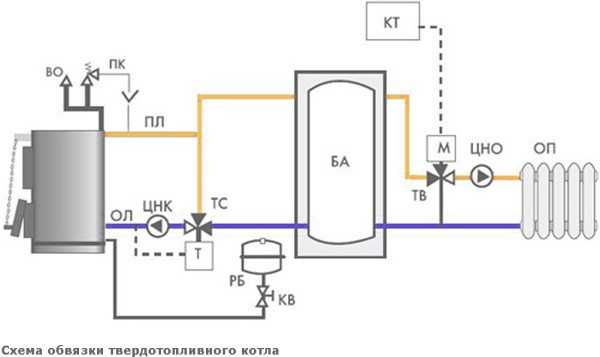

Обвязка твердотопливного котла
Прогревается изделие тоже не так быстро, но это не является большой проблемой. Важнее тот факт, что пластик не чувствителен к влиянию коррозии и легко выдерживает многократные циклы остывания и нагревания. Такой трубопровод легко прослужит более 50 лет без каких-либо видимых признаков износа. Единственный недостаток — более низкая механическая твердость, так что нужно держать острые предметы подальше от трубы.

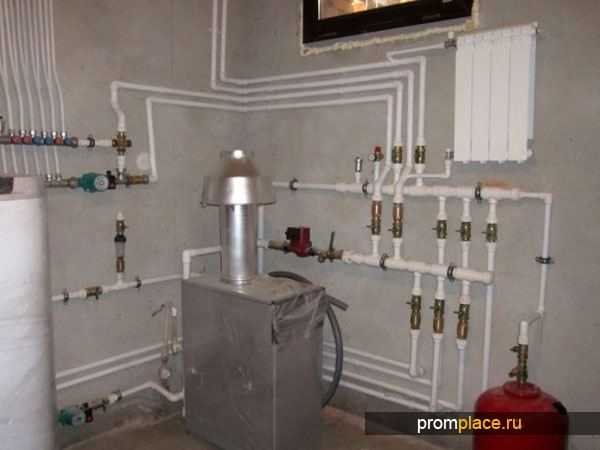

На практике очень часто осуществляют обвязку твердотопливного котла своими руками. Это позволяет экономить неплохие деньги. Для первого раза лучше выбрать самую простую схему. Она будет и наиболее надежной, и реализовать ее будет куда проще. Если с составлением чертежей возникнут проблемы, всегда можно обратиться за помощью на тематический форум. Перед работой нужно подготовить все необходимое оборудование и расходные материалы. Зачастую принцип прокладки не зависит от марки котла, но на всякий случай можно скачать схему для обвязки котла Стропува с официального сайта.
Как правильно сделать обвязку?
- 1. Естественная циркуляция. Это более сложный метод, так как в нем все процессы будут происходить самотеком. Для этого нужно правильно нарисовать схему, а затем с точностью до миллиметра ее реализовать. Любая ошибка приведет к некачественному отоплению в морозы. Все процессы осуществляются исключительно за счет действия законов физики, поэтому провести расчеты будет легче, чем воспользоваться ними на практике. Нужно также учесть, что такой способ не подойдет для многоэтажных строений или для домов с большой внутренней площадью отапливаемых помещений.
- 2. Принудительная циркуляция. Здесь дело обстоит намного проще, так как за движение теплоносителя будет отвечать электронасос. С его помощью можно будет регулировать даже скорость циркуляции жидкости. Существенным минусом является энергозависимость. Если в доме отключат свет, то котел не будет работать.
Наиболее сложным типом работ считается обвязка твердотопливного котла с теплоаккумулятором. В этом случае лучше воспользоваться помощью профессионала, так как неправильно собранная система не будет приносить вообще никакой пользы. Придется переделывать ее с нуля и тратить большую сумму денег, терять много времени и сил.
promplace.ru
Качественная обвязка двухконтурного газового котла — эффективная экономия
Содержание:1. Что означает обвязка котла
2. Элементы обвязки нагревательного котла
3. Особенности обвязки газовых котлов
4. Подключение двухконтурных газовых котлов
5. Схемы обвязки газовых котлов
6. Схемы обвязки напольных котлов
7. Схемы обвязки настенных котлов
Назначение любой отопительной системы заключается в создании комфортной обстановки в доме. Благоприятного микроклимата не удастся достичь, если подключение нагревательного котла выполнено неверно. Схемы обвязки газовых котлов отопления помогают соединять этот прибор с системой водоснабжения и распределительными сетями, согласно установленным правилам и техническим требованиям.
Что означает обвязка котла
Если человек никогда прежде не сталкивался с необходимостью обустройства системы теплоснабжения, ему не знаком термин «обвязка». Данное понятие означает использование определенной схемы монтажа, которая защитит оборудование от возможного перегрева.
Элементы обвязки нагревательного котла
Знание, какие элементы содержит схема обвязки газового котла отопления, помогут без проблем подключить отопительное оборудование к системе:
- Нагревательный котел. Является одним из основных комплектующих отопительной конструкции, от его выбора во многом зависит способ подключения и схема обвязки котла отопления. Нельзя размещать нагревательный котел вверху разводки трубопровода. Стержень контура отопления должен содержать возможность выводить воздух. Чтобы избежать наличия воздушных пробок, при отсутствии у котла воздухоотводчика, трубу следует располагать вертикально.
- Патрубки. Данный элемент имеют газовые настенные и электрические приборы, предназначенные для нагрева жидкого теплоносителя (прочитайте также: «Обвязка электрического котла отопления: важный этап»). Наличие патрубков означает то, что котел оборудован автоматическим воздухоотводчиком.
- Расширительный бак. Этот мембранный элемент задействуют, когда выполняется обвязка настенного газового котла, а также напольного нагревательного прибора. Благодаря его наличию отопительный генератор надежно защищен от гидроудара. Расширительный бак состоит из двух полостей, которые разделены специальной мембраной. Такая конструкция осуществляет контроль над возможными перепадами давления в нагревательном котле. Функционирует устройство следующим образом: по одной из полостей перемещается теплоноситель, а одновременно другая полость наполняется воздухом.
- Радиаторы отопления. Данные приборы обеспечивают теплообмен между воздухом в помещении и жидким теплоносителем (прочитайте также: «Теплообмен между несколькими теплоносителями — делаем правильно»).
Особенности обвязки газовых котлов
Существует несколько способов, как обвязать газовый котел. Наибольшую популярность получил вариант обвязки котла отопления полипропиленом. Работа с трубами из этого материала отличается невысокой стоимостью и простотой. На стенках изделий из полипропилена не собирается налет и твердые частицы. Когда используются такие трубы, обвязка газового котла своими руками не представляет сложности, с такой работой способен справиться любой владелец недвижимости.
Обвязку котлов, включая двухконтурные модели, выполняют посредством пайки. Данный метод позволяет в процессе эксплуатации избежать протечек в отличие от использования фитингов, когда при неточном их креплении возникают места, сквозь которые протекает жидкий теплоноситель (прочитайте также: «Схема обвязки твердотопливного котла: что и как»).
Полипропиленовый трубопровод позволяет создавать контур любой формы. Сварка этого материала производится разными способами, главное при этом не допускать большого числа соединения труб, которые необходимо делать плавными и равномерными. Исключение касается места подвода газа к нагревательному котлу. Подключение делается путем использования жесткого резьбового соединения, получившего название «американка» (сгон).

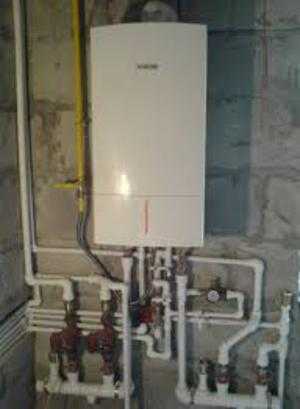

Обвязанный полипропиленовыми трубами трубопровод, такой как на фото, способен выдержать давление до 25 бар, также не опасны ему высокие температуры, достигающие 95 градусов Цельсия.
Подключение двухконтурных газовых котлов
Двухконтурный котел в отличие от одноконтурного нагревательного прибора имеет универсальное предназначение. Такой агрегат для бытовых нужд греет воду и одновременно поддерживает необходимый температурный режим в двухконтурной системе отопления.
Особенность двухконтурных котлов в том, что в процессе расходования горячей воды не происходит параллельная работа обеих контуров. Это означает, что обвязка настенного двухконтурного газового котла не зависит от вида обогрева и всегда одинакова. Радиаторы и теплоноситель по причине большого размера труб охлаждаются достаточно долго.
Схемы обвязки газовых котлов

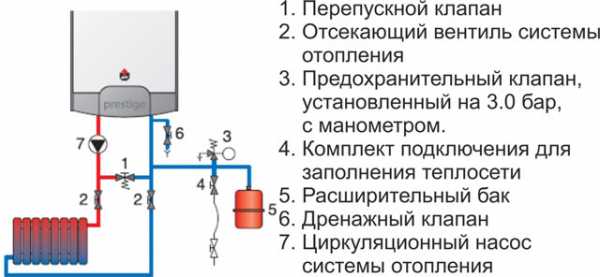

Если обвязка газового котла производится классическим способом, теплоноситель движется вверх по подающему трубопроводу. Дальше вода направляется в стояки, в которых имеются специальные приборы, не позволяющие их размыкать.
Уровень обогрева регулируется радиаторами, оборудованными дросселем и перемычками (прочитайте также: «Обвязка радиаторов отопления полипропиленом — просто и доступно»). В обязательном порядке на второй линии подводки монтируют отсекающий вентиль, а в верхней части расширительного бака помещают воздухоотводчик. Возвращается теплоноситель в котел по нижней линии подводки.
Когда обвязка двухконтурного газового котла выполняется владельцем дома самостоятельно, нужно подготовить следующие инструменты и комплектующие изделия для проведения работы:
- насос для циркуляции;
- термоголовка или распределительный клапан;
- расширительный бак;
- сливные и шаровые краны;
- проходной фильтр;
- балансировочный кран;
- обратный и воздушный клапаны;
- уголки и тройник.
Схемы обвязки напольных котлов
Как предполагает схема обвязки напольного газового котла, при создании отопительной системы требуется установка циркулярного электрического насоса (прочитайте: «Схема подключения газового котла отопления на примерах»).
Принудительного типа приборы отличаются простотой эксплуатации и считаются в эксплуатации более комфортными.
Управление отопительным агрегатом осуществляется в автоматическом режиме. Среди преимуществ следует отметить, что для отдельных помещений можно устанавливать определенную температуру, благодаря наличию датчиков, контролирующих процесс обогрева.
- высокая цена на комплектующие изделия;
- сложность реализации обвязки, которую может выполнить только профессионал;
- необходимость в постоянной балансировке деталей;
- дороговизна сервисного обслуживания.
Если в доме обустроена сложная система теплоснабжения, к примеру, имеется «теплый пол» и батареи, то при движении теплоносителя можно заметить некую несогласованность. Поэтому для решения проблемы в схему обвязки включают гидравлическую развязку, образующую несколько контуров передвижения теплоносителей — общий и котловой.
Для гидроизоляции каждого контура устанавливают дополнительный теплообменник. Это потребуется для совмещения систем открытого и закрытого типа. Установки, относящиеся к раздельному типу, обязаны быть обустроены циркулярными насосами, системой безопасности и кранами (сливными и подпитывающими).
Как подключить газовый котел, подробно на видео:
Схемы обвязки настенных котлов
Обвязка напольного газового котла и нагревательных приборов другого типа можно упростить, если использовать первично-вторичные кольца. Всевозможных устройств, предназначенных для контроля над работой системы, будет меньше, если сделать несколько колец отопительной системы и установить для каждого из них собственный циркуляционный насос. Благодаря таким мерам обеспечивается равномерная подача горячего теплоносителя к конечному потребителю.
Схема обвязки двухконтурного прибора отличается сложностью. Разумным решением является обращение в специализированную газовую организацию. Ее сотрудники быстро подключат оборудование к системе газоснабжения.
teplospec.com
Обвязка котла отопления полипропиленом — некоторые простейшие схемы
Обвязка котла отопления полипропиленом — простейшие схемы + личный пример
У труб, изготовленных из полипропилена по новаторским технологиям, масса приоритетов, среди которых дешевизна и стойкость к агрессивным факторам занимают лидирующие места. Доступные по стоимости изделия служат владельцам не меньше, чем дорогостоящие аналоги. На стенках их не оседает сокращающий диаметр трубопровода налет. Соединения выполняются пайкой, благодаря чему обвязка котла полипропиленом становится «монолитной», то есть, свойственных трубопроводам с плохо установленными фитингами протечек точно не будет. Однако есть некоторые нюансы, о которых необходимо знать собственникам домов, выбирающим полипропилен для устройства коммуникаций.
Специфика обвязки полипропиленом
Весомым плюсом полипропиленовых трубопроводов признают возможность создать контур любой сложности, что в принципе не очень интересует тех, кем обвязка котла отопления своими руками осуществляется впервые. Чем проще схема будущей системы, тем легче будет воплотить задумку. Да и производительность отопления обратно пропорционально степени сложности: чем проще, тем эффективней.

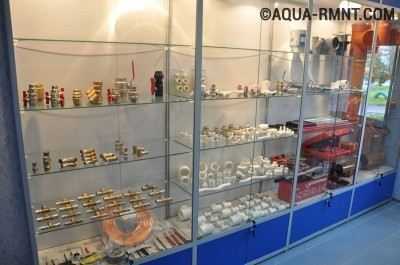

Для выполнения соединений домашний мастер может пользоваться, как технологией сварки, так и подобранными строго по размеру труб фитингами. Правда, при малейших «подвижках» в местах установки фитингов, система может начать слегка протекать.
С помощью полипропиленовых труб можно создавать контуры отопления любой сложности, однако следует помнить, что сложность затрудняет монтаж и сокращает КПД системы отопления
Желательно, чтобы у создаваемой системы отопления было наименьшее количество соединений. Если есть возможность сделать плавный переход, ею нужно воспользоваться.
Полипропиленовый трубопровод без проблем будет работать 40 лет, гарантированных производителем, прекрасно выдержит давление, значения которого превышают 25 бар. Без нанесения вреда структуре материала по трубам может циркулировать теплоноситель с температурой 95º. Однако есть ограничение, учесть которое необходимо, если осуществляется обвязка газового котла.
Подключение газа к котлу обязательно должно быть жестким, строительные требования диктуют применение металлических элементов для соединения и использование паронитовой прокладки
У подводки газа к котлу должно быть жесткое соединение. Строительными требованиями рекомендована металлическая труба и состыковка с генератором тепла через металлический сгон или «американку». Использовать можно только прокладку из паронита. Резиновые материалы, фум-ленты, пакля запрещены. Паронит, полученный путем вулканизации смеси асбестовых волокон, минеральных наполнителей и каучука, отлично держит форму, обеспечивает герметичность и не горит. Другие прокладочные материалы склонны к возгоранию, а зажатая между элементами резина может сократить размер газового прохода. При уменьшении диаметра прохода будет сокращена подача газа, и котел не будет поставлять требующееся количество тепла.
Определение места котла в общей системе
Котел – основной «орган» отопительного контура, выбор схемы обвязки в немалой степени зависит от его типа. Напольный генератор тепла нельзя располагать в высшей точке разводки трубопровода. Это главное правило его установки. В случае несоблюдения указанного условия в котле, не имеющем устройства для отвода воздуха, будут скапливаться воздушные пробки. У трубы подающей магистрали, выходящей из котла без прибора отвода воздуха, должно быть строго вертикальное направление.
Наличие автоматического воздухоотводчика, вмонтированного в электрический или газовый котел, можно определить по расположенным в нижней части агрегата патрубкам, к ним подключают подающую магистраль и обратку
О наличии автоматического воздухоотводчика, вмонтированного в котел, «расскажут» расположенные внизу агрегата патрубки, предназначенные для подключения к отопительной сети. Обычно они есть у настенного электрического или газового оборудования. Эту особенность схема обвязки настенного котла отопления должна обязательно учитывать, так как большинство монтируемых на стену котлов-моноблоков могут самостоятельно освобождаться от скопившегося воздуха.
Если котел был куплен без расширительного бака, насоса, устройства регулировки давления, все недостающие составляющие можно купить отдельно, группу безопасности можно устанавливать, как на входе, так и на выходе теплоносителя
Котлы сейчас можно купить, как с расширительным баком, циркуляционным насосом и группой безопасности, так и без всего перечня дополнительных устройств. Если у приобретенного агрегата нет перечисленных приборов, их можно докупить отдельно и включить в контур. Людям, сооружающим систему с естественной циркуляцией. они в большинстве своем и не нужны, а тем, кто устраивает контур с принудительным отоплением, обязательно понадобятся.
Способы обвязки котлов отопления
По принципу циркуляции теплоносителя по контуру отопления все виды обвязки делятся на системы с естественным и принудительным движением. В последней из указанных групп есть подгруппы, деление на которые производится по типу разводки.
Вариант #1 — контуры с естественной циркуляцией
К этой группе относятся самые простые и доступные для самостоятельного монтажа системы. Характерная черта данного отопления, называемого также гравитационным – отсутствие насоса, стимулирующего перемещение теплоносителя. То есть, движение нагретой воды к приборам отопления и отток холодной совершается на основании физических законов без вмешательства человека и механизмов. Простейшая схема обвязки котла отопления подходит для небольших загородных домиков. Она не справится с обслуживанием многоэтажных зданий и строений большой площади.
Обвязка котла отопления с естественной циркуляцией — оптимальный вариант для самостоятельной установки, в состав входят только котел, радиаторы и расширительный бак
Преимущества гравитационного отопления:
- самый простой монтаж;
- работа, не зависящая от наличия электросети и связанных с поставкой данного энергоносителя перебоев;
- бюджетный размер, как сооружения, так и обслуживания;
- практически бесперебойный функционал, ведь в их составе нет приборов, способных выйти из строя в неподходящий момент;
- возможность самостоятельно отремонтировать систему, если, конечно, ремонтировать нужно будет не котел.
Минусы тоже есть. Необходимы точные расчеты диаметра труб для того, чтобы контур полноценно выполнял свои функции. Диаметр будет немалым, что далеко не всегда устраивает собственников компактных коттеджей. В интерьере смотрится система с естественной циркуляцией не слишком презентабельно. Регулировать ее функционал невозможно. Однако схема обвязки напольного газового котла или настенного агрегата может быть модернизирована врезкой циркуляционного насоса, которым можно пользоваться в случае необходимости.
Вариант #2 — отопление принудительного типа
Контур с принудительным движением теплоносителя более комфортен, его работой владелец может управлять. Можно будет выбрать оптимальную для каждой из комнат температуру, и заданный хозяином режим будет автоматически поддерживаться. Только необходимо учесть, что подобная обвязка напольного котла и настенного генератора тепла требует электропитания. В случае перебоев, нередких для отечественных сетей, контур работать не будет. Если электричество не подведено, от данного вида отопления придется отказаться.
Классический вариант обвязки котла отопления требует балансировки и обязательного обслуживания приборов
- сложная схема обвязки, включающая массу расходомеров, устройств для отвода воздуха, распределительных коллекторов, клапанов и др.;
- обязательная балансировка устройств;
- необходимость регулярного недешевого обслуживания;
- профессиональный монтаж и ремонт, отнимающий немало средств;
- дороговизна приборов и услуг установщиков.
Количество приборов, вмонтированных в сеть, можно снизить за счет применения принципа первично-вторичных колец. Устройств защиты и контроля будет меньше, но каждое из устроенных колец отопления необходимо будет оборудовать своим циркуляционным насосом. Состоящие из нескольких колец системы с напольным котлом мощностью меньше 50 кВт оснащаются гребенками-коллекторами, гарантирующими равномерную подачу теплоносителя к приборам.
Использование принципа первично-вторичных колец позволяет существенно сократить количество устройств, вмонтированных в контур отопления
В домах, построенных для многочисленных семейств, устраивают отопление с гидровыравнивателями. Гидравлические стрелки внедряют в схемы отопления с мощными котлами с мощностью свыше 50 кВт, подающими тепло не только в основной отопительный контур, но и, например, в систему «теплых полов ».
Прибор гидравлического выравнивания распределяет тепло равномерно по всем приборам, исключая перепады давления в разных кольцах. Аналогичную работу в контурах с первично-вторичными кольцами только без выравнивания давления выполняют гребенки-коллекторы.
Схема обвязки котла с гидровыравнивателем применяется в случае установки агрегата мощностью 50 кВт и свыше, а также в случае большого количества потребителей
Какой тип устройства отопительной системы выберет владелец дома, должно зависеть не только от его желания, но в первую очередь от спектра задач, для решения которых монтируется контур:
- Небольшой загородный домик запросто можно оборудовать простейшей гравитационной системой самостоятельно.
- Домам с водяными полами в нескольких комнатах, с индивидуальным горячим водоснабжением потребуются сложные схемы обвязки котлов отопления со сложными функциональными приборами.
Какую схему обвязки выбрать?
Вот отличная подборка советов от эксперта:
А на этом вы можете посмотреть наглядный пример коллекторной разводки:
Даже если не предполагается самостоятельное сооружение сети, владельцам рекомендовано знать схемы ее устройства и для того, чтобы пресечь выявленные при монтаже нарушения, и для того, чтобы мелкие неполадки устранить самостоятельно.
http://aqua-rmnt.com
legkoe-delo.ru

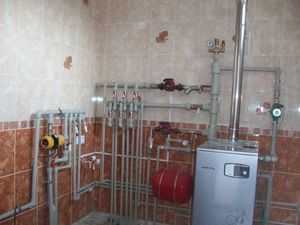

Обвязка напольного котла отопления полипропиленом
Напольные газовые котлы достаточно мощные для того, чтобы снабжать помещение большой площади отоплением и горячей водой. Они бывают двухконтурные и одноконтурные. Напольный котел двухконтурный, как и котел напольный одноконтурный устанавливается достаточно непросто. Установка напольных котлов требует опыта или привлечения специалистов.
Правильный выбор котла отопления и горячего водоснабжения – это ответственный шаг, поэтому перед покупкой котла необходимо изучить его основные характеристики и классификацию.
Классификация газовых напольных котлов
Газовый котел – это устройство, которое вырабатывает тепловую энергию, которая идет на обогрев помещения и получения горячей воды. Газовый котел в качестве топлива использует природный или сжиженный газ. Использование природного газа дает возможность получать доступную тепловую энергию.
Принцип работы котлов следующий: производится розжиг запальника, запальник разжигает основную горелку, которая в свою очередь нагревает температуру теплоносителя в котле.
Запальник горит все время, а в случае, если температура теплоносителя снижается до минимального значения, то от термостата поступает сигнал на включение подачи газа и процесс повторяется.
Котлы можно классифицировать таким образом:
- По месту установки бывают настенные котлы и 2х контурные котлы газовые напольные. Напольный котел двухконтурный, в отличие от одноконтурного предназначен не только для системы отопления, но и для нагрева ГВС.
- В зависимости от своих функциональных возможностей бывают одноконтурные котлы и двухконтурные. Одноконтурные рассчитаны только на обогрев помещения, а двухконтурные, кроме отопления, дают горячее водоснабжение.
- По типу теплообменника бытовые газовые котлы отопления напольные бывают со стальным теплообменником, чугунным и медным.
- По типу розжига котлы классифицируются на электророзжиг и ручной розжиг. Во всех современных моделях установлен электророзжиг.
- По типу тяги: котлы с принудительной тягой и котлы с естественной конвекцией.
- Существуют парапетные и дымоходные газовые котлы.
- Конденсационные и классические.

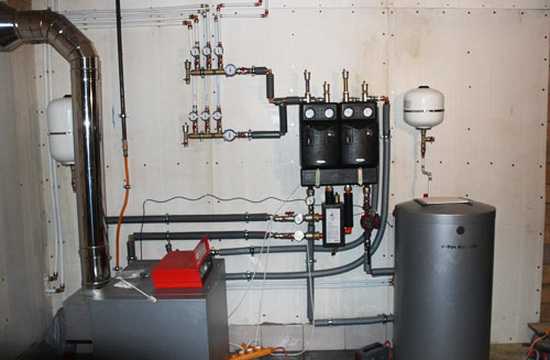

Установка напольного котла
Напольный котел двухконтурный устанавливается в заранее подготовленную платформу или фундамент.
Поскольку прибор имеет большой вес, возможно, понадобится залить бетонную стяжку. Обвязка напольного котла отопления полипропиленом не входит в комплект, а должна приобретаться отдельно.
Обвязка напольного котла отопления с помощью полипропилена – это процесс, в ходе которого оборудование подключается к водоснабжению и сетям распределения. В зависимости от способа сборки всей системы, будет выполняться и обвязка напольного котла отопления полипропиленом. Предпочтительнее, чтобы в системе было как можно меньше соединений, иначе ее КПД в разы уменьшиться.
Конструктивная особенность котла – это установка его на прочное основание. Кроме того, пол, на который будет установлен котел, должен быть выполнен из несгораемого покрытия.
В случае необходимости пол можно покрыть огнеупорными плитами. Котел должен находиться от стены на расстоянии минимум 10 см, поверхность стены также должна быть из несгораемых материалов.

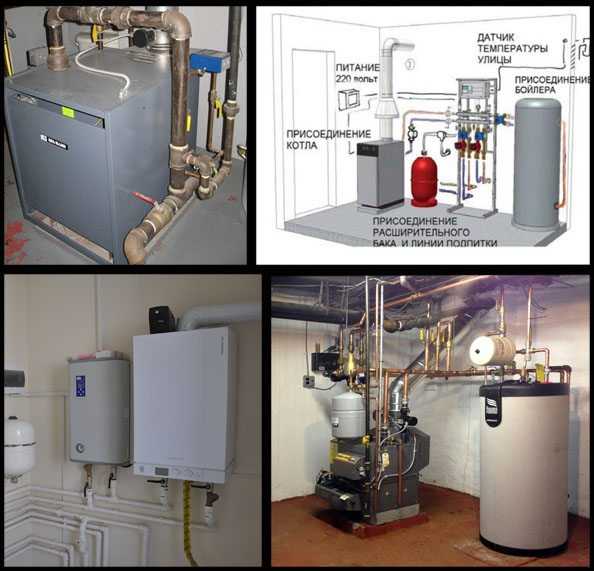

Схема подключения напольного котла предусматривает, что оборудование устанавливается максимально ровно, для этого можно использовать строительный уровень. В случае необходимости можно положить твердый, но негорючий материал под ножки котла.
Далее, следует подключение напольного двухконтурного газового котла к дымоходу и трубопроводу с холодной водой. Одноконтурный котел соответственно подключается только к дымоходу. Для того чтобы теплообменник не засорился, устанавливается фильтр.
На всех трубах, которые проведены к прибору, нужно установить запорные вентили, которые дают возможность проводить монтаж напольного котла в случае необходимости.
Особенности напольного котла отопления
Данные котлы имеют высокую мощность, которая рассчитана на отопление больших площадей. Устанавливать такой котел необходимо в отдельном помещении – котельной.
Котельная должна соответствовать ряду требования и правил, результатом нарушения которых могут быть несчастные случаи.
Вот некоторые особенности, которые следует учесть при установке котла:
- двухконтурные приборы не рекомендуется монтировать в кухнях:
- газовый котел большой мощности должен быть расположен либо в цоколе, либо на первом этаже;
- не рекомендуется устанавливать газовые приборы в ванной комнате;
- если прибор все-таки установлен в кухне, то обязательно наличие газоанализатора. С помощью этого прибора будет вовремя обнаружена утечка газа.
kotlobzor.ru
видео-инструкция по монтажу своими руками, особенности настенных, твердотопливных, электрических, газовых изделий, цена, фото
Один котел не сможет вам обеспечить тепло в помещении, для этого необходимо сделать его обвязку. Тогда, генерируемое ним тепло сможет по трубопроводам поступать к отопительным приборам, которые и будут отдавать его в атмосферу комнат. При этом следует учесть, что схема обвязки может быть разной в зависимости от типа применяемого в системе отопительного котла, его установки и наличия дополнительного оборудования. Поэтому имейте в виду, что универсальных вариантов не существует.
Обвязка котлов отопления разных типов
Выбираем трубы
Каждый материал имеет свои особенности, влияющие на его эксплуатационные характеристики. Выбирая трубы для обвязки котельной, обращайте внимание на их теплоизоляционные свойства, какие сложности могут возникнуть при монтаже, подходит ли вам цена изделий.
Обвязка газового котла отопления медными трубами
Рассмотрим наиболее популярные решения:
| Полипропилен | Идеальный материал для изготовления обвязки, хотя он также имеет и свои недостатки. Преимущества:
Недостаток – максимальная температура теплоносителя до 95 ˚С. |
| Медь | Работа по обвязке требует определенного профессионализма. Стоимость материала высокая.Преимущества медного трубопровода:
Недостатки:
|
Обвязка настенного котла отопления полипропиленовыми трубами
Твердотопливный котел
Конструкция оборудования и его принцип работы влияет на подключение к отопительной системе. Следует учесть, что одновременная обвязка твердотопливного и электрического котла имеет свои нюансы, влияющие на их эксплуатацию и производительность.
Рассмотрим детальнее, как должна проводиться обвязка твердотопливного котла своими руками:
- Температура обратки не может быть ниже «точки росы» или 55˚С. Иначе будет происходить большое образование конденсата. Рекомендуем по этой причине делать обвязку напольного твердотопливного двухконтурного дровяного котла медью, что гораздо лучше полипропилена. Она имеет лучшую теплопроводность, поэтому сократит количество конденсата.
Как правильно проводится обвязка твердотопливных котлов
- Если нужно, можно соединить несколько котлов в одну сеть, для чего понадобится дополнительное оборудование. К примеру, теплоаккумулятор нужен будет при обвязке двух дровяных твердотопливных котлов.
Данная схема давно применяется на Западе, позволяя сохранять излишки тепла в специальном резервуаре, напоминающий термос. Когда температура теплоносителя падает, тепло начинает добираться из резервуара.
Необходимо также предусмотреть в этом случае два клапана — термосмесительного, препятствующего перегреву теплоносителя, и подрывного.
Хотя работы по монтажу теплоаккумулятора потребуют дополнительных расходов, в итоге все вложения окупятся довольно быстро благодаря экономии топлива.
Обвязка электрического котла отопления полипропиленовыми трубами
- Использование для обвязки полипропиленовых труб возможно при определенных условиях. К примеру, они должны быть термоустойчивыми и армированными, так как теплоноситель будет постоянно иметь температуру более 60˚С.
Хорошо зарекомендовали себя изделия с оптоволокном с алюминиевым стержнем. В тоже время инструкция по установке не требует, как в случае с медью, использовать электроизоляцию и контур заземления.
Газовое оборудование
В этом случае нет готовых решений, так как все зависит от использования водогрейного оборудования, а также количества отдельных отопительных систем.
Ниже предлагаем вам рекомендации специалистов:
- Теплый пол и радиаторы. В этом случае обвязка газового котла отопления должна выполняться строго с применением гидрострелки или водяного распределительного коллектора. Котел нагревает теплоноситель, а установленное внутри него циркуляционное оборудование нагнетает давление прямо на участке от него до коллектора. После гидрострелки используется дополнительные циркуляционные насосы на каждый отопительный контур.
На фото — схема включения в систему отопления двухконтурного газового котла
- Обвязка настенного оборудования медными трубами производится согласно расчетному сечению трубопровода. Это же относится и к полипропиленовым трубам. Но, если для обогрева 60 м2 жилья сечение медной трубы составляет 20 мм, диаметр полипропиленовой должен быть в пределах Ø 25-32 мм.
- Установка аккумулирующего бака является нововведением, но пока оно не получило широкого распространения. В этом случае рекомендуется его использовать для обвязки напольного газового котла в случае с использованием чугунных агрегатов. Они боятся резкого понижения температуры, а теплоаккумулятор дает возможность сгладить такие пики.
- Для обвязки навесного газового котла с 2-мя контурами не требуется установка дополнительного оборудования. Конструкция и так полностью укомплектована. Нужно просто подсоединить устройство к радиаторам системы отопления дома. При обвязке настенного газового котла с одним контуром полипропиленом к системе отопления дома, работы проводят похожим способом. Только в этом случае учитывается только система обогрева.
Варианты обвязки котлов
- Для напольных моделей обычно требуется монтаж дополнительного оборудования. К примеру, для двухконтурного понадобятся циркуляционные насосы, фильтры грубой и тонкой очистки, расширительный бак. Также может быть необходима установка и гидрострелки.
Совет: если к отопительной системе подсоединяется напольный одноконтурный газовый котел энергозависимого типа, обязательно нужно устанавливать байпас, который будет осуществлять контроль за циркуляцией теплоносителя, которая не должна прекращаться после отключения электричества.

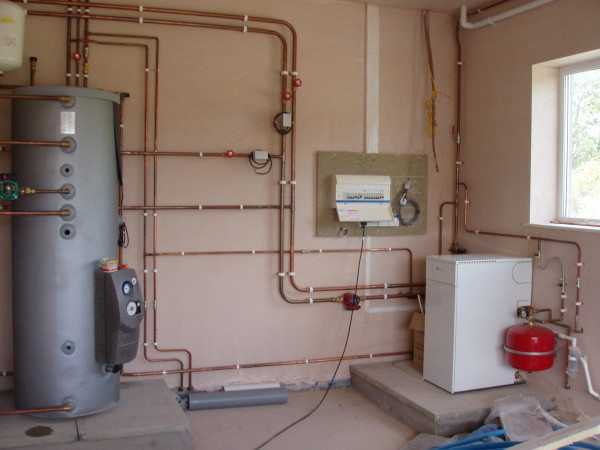

Обвязка твердотопливного котла отопления с буферной емкостью (теплоаккумулятором)
Котел дрова-электричество
Обвязка оборудования выполняется параллельным и последовательным способом. Это необходимо для обеспечения непрерывного нагрева теплоносителя в системе.
Для этого делают следующее:
- Основным источником тепла является твердотопливный котел. Он должен обеспечивать нормальный нагрев теплоносителя в течение всего дня.
- При наступлении ночи и после перегорания топлива автоматически должен включаться электрокотел, продолжающий нагревать теплоноситель в системе до того момента, пока основной котел снова не начнет работать.
Есть несколько способов добиться этого, однако основной – применение эжектора. В этом случае обязательное условие – котел должен быть установлен под небольшим углом, тогда не произойдет обратная циркуляция теплоносителя.
Совет: такой же метод можно применять и при обвязке пеллетного отопительного котла отопления.
Способ подключения двух котлов – на дровах и электричестве
Дизельный котел
В данном случае обязательно применяется дополнительное оборудование, обеспечивающее стабильную циркуляцию теплоносителя и нормальную работу отопительной системы:
- расширительный бак;
- циркуляционный насос — устанавливают на обратке;
- водяной коллектор – нужен, если котел предназначен для обогрева помещения большой площади, нескольких этажей или разных отопительных контуров.
Совет: при обвязке топливного бака учитывайте установку топливного насоса и накопительного резервуара.
Можно в одну схему подключать твердотопливный и дизельный котел, собирая ее последовательно. Основным источником тепла является оборудование на твердом топливе, когда интенсивность нагрева теплоносителя начнет снижаться, в работу включается дизельный нагреватель.
Подключение в систему напольного дизельного котла
Последние модели оборудованы всей необходимой автоматикой, поэтому при правильных настройках вмешательство в процесс оператора будет минимальным. Перед установкой необходимо провести предварительный расчет схемы обвязки оборудования с теплоаккумулятором.
Вывод
Работа любой отопительной системы для дома или промышленного объекта зависит от правильной обвязки источника теплоэнергии, в данном случае отопительного котла. Не существует универсальных схем, поэтому в каждом случае необходимо проводить предварительный расчет.
Следует принимать во внимание количество контуров отопления, установку котла – на полу или на стене, а также учитывать другие факторы. Если вы сомневаетесь в себе, лучше обратиться за помощью к специалистам теплотехникам. Видео в статье поможет найти вам дополнительную информацию по этой тематике.
gidroguru.com
