Правильный выбор котла отопления и горячего водоснабжения – это ответственный шаг, поэтому перед покупкой котла необходимо изучить его основные характеристики и классификацию.

Классификация газовых напольных котлов

Газовый котел – это устройство, которое вырабатывает тепловую энергию, которая идет на обогрев помещения и получения горячей воды.

Запальник горит все время, а в случае, если температура теплоносителя снижается до минимального значения, то от термостата поступает сигнал на включение подачи газа и процесс повторяется.

Котлы можно классифицировать таким образом:

Установка напольного котла

Напольный котел двухконтурный устанавливается в заранее подготовленную платформу или фундамент.

Поскольку прибор имеет большой вес, возможно, понадобится залить бетонную стяжку. Обвязка напольного котла отопления полипропиленом не входит в комплект, а должна приобретаться отдельно.

Обвязка напольного котла отопления с помощью полипропилена – это процесс, в ходе которого оборудование подключается к водоснабжению и сетям распределения. В зависимости от способа сборки всей системы, будет выполняться и обвязка напольного котла отопления полипропиленом. Предпочтительнее, чтобы в системе было как можно меньше соединений, иначе ее КПД в разы уменьшиться.

Конструктивная особенность котла – это установка его на прочное основание. Кроме того, пол, на который будет установлен котел, должен быть выполнен из несгораемого покрытия.

В случае необходимости пол можно покрыть огнеупорными плитами. Котел должен находиться от стены на расстоянии минимум 10 см, поверхность стены также должна быть из несгораемых материалов.

Схема подключения напольного котла предусматривает, что оборудование устанавливается максимально ровно, для этого можно использовать строительный уровень. В случае необходимости можно положить твердый, но негорючий материал под ножки котла.

Далее, следует подключение напольного двухконтурного газового котла к дымоходу и трубопроводу с холодной водой. Одноконтурный котел соответственно подключается только к дымоходу. Для того чтобы теплообменник не засорился, устанавливается фильтр.

На всех трубах, которые проведены к прибору, нужно установить запорные вентили, которые дают возможность проводить монтаж напольного котла в случае необходимости.

Особенности напольного котла отопления

Данные котлы имеют высокую мощность, которая рассчитана на отопление больших площадей. Устанавливать такой котел необходимо в отдельном помещении – котельной.

Котельная должна соответствовать ряду требования и правил, результатом нарушения которых могут быть несчастные случаи.

Вот некоторые особенности, которые следует учесть при установке котла:

полипропиленовый контур для разных типов котлов, нагреватель на электричестве и жидком топливе.

Востребованными являются трубы, которые изготовлены из полипропилена по современным технологиям. Они выгодно отличаются от других труб своей дешевизной, а также стойкостью к агрессивным воздействиям. Хоть полипропиленовые трубы стоят недорого, но они имеют большой срок службы. Обвязка котла полипропиленом является эффективной, так как все соединения выполняются при помощи пайки. На внутренних стенах трубопровода не образуется налет.

Обвязка котла представляет собой совокупность теплотехнического оборудования, которое обеспечивает движение горячей воды до радиаторов отопления, а также бесперебойную работу нагревателя. Благодаря обвязке тепло распределяется равномерно по всему дому и повышается надежность всей отопительной системы. Таким образом отопительный котел защищен от перерасхода топлива и перегрева.

В нашей статье рассмотрим принцип выполнения обвязки полипропиленом различных отопительных котлов.

Содержание:

1. Как определить место котла в общей системе
2. Полипропиленовый контур для разных типов котлов
3. Твердотопливный котел
4. Газовый нагреватель
5. Нагреватель на электричестве и жидком топливе

Как определить место котла в общей системе

Отопительный котел является основным элементом контура. Для того чтобы выбрать нужную схему обвязки необходимо предварительно определиться с типом котла, так как от него зависит требуемая схема. Чтобы в котле не образовывались воздушные пробки нельзя устанавливать напольный генератор тепла в самой высокой точке разводки трубопровода. Воздух будет скапливаться только в том котле, где нет отводчика воздуха. Труба, выходящая из котла, которая является подающей магистралью должна быть установлена в вертикальном положении.

В некоторых газовых и электрических котлах устроены автоматические воздухоотводчики. Если в нижней части отопительного котла установлены патрубки, которые предназначены для подключения отопительный сети, то это говорит об устройстве автоматического воздухоотводчика. Обычно их устанавливают в газовых и электрических приборах.

Схема обвязки котла должна учитывать наличие автоматического воздухоотводчика, так как некоторые котлы-моноблоки могут самостоятельно удалять скопившейся воздух. Если отопительный котел вы приобрели без насоса, прибора регулировки насоса, расширительного бака, то все эти элементы можно покупать отдельно. Группу безопасности можно установить на входе или выходе носителя тепла. Но если устраивается система отопления с естественной циркуляцией, то приобретать такие элементы не нужно. А если система с принудительной циркуляцией, то необходимо купить все вышеперечисленные приборы.

Полипропиленовый контур для разных типов котлов

Рекомендуется первый метр трубопровода устанавливать из металла. Тем более если используется твердотопливное оборудование, которое имеет на выходе высокую температуру. Чтобы отвод не лопнул или не получил тепловой удар необходимо полипропилен при обвязке подсоединить к отводу.

Рассмотрим подробнее полипропиленовый контур для разных отопительных котлов.

Твердотопливный котел

Главной особенностью твердотопливного котла является то, что теплоноситель будет нагреваться до тех пора пока содержимое в топке полностью не прогорит. Такой фактор плохо сказывается на полипропилене. Во время обвязки твердотопливного котла необходимо первым присоединить металлические трубы, а затем примерно через один метр можно врезать полипропиленовые трубы.

Далее нужно устроить резервный подвод холодный воды, который может понадобиться для охлаждения теплообменника и отвода воды в канализацию. Если устроена система с принудительной циркуляцией, то нужно установить источник бесперебойного отопления для насоса. Тепло от топки должно всегда отводить при помощи воды. Необходимо это даже при перебоях с электроэнергией. Чтобы во время аварии можно было произвести ремонт отдельного элемента можно устроить малый гравитационный контур или же на батареи отопления установить байпасы. Котел необходимо закрывать защитным кожухом, для ограничения распространения тепла от стенок топки в котельную. Но если защитный кожух установлен все равно нужно пластиковые трубы и коллектор расположить как можно дальше от печки.

Газовый нагреватель

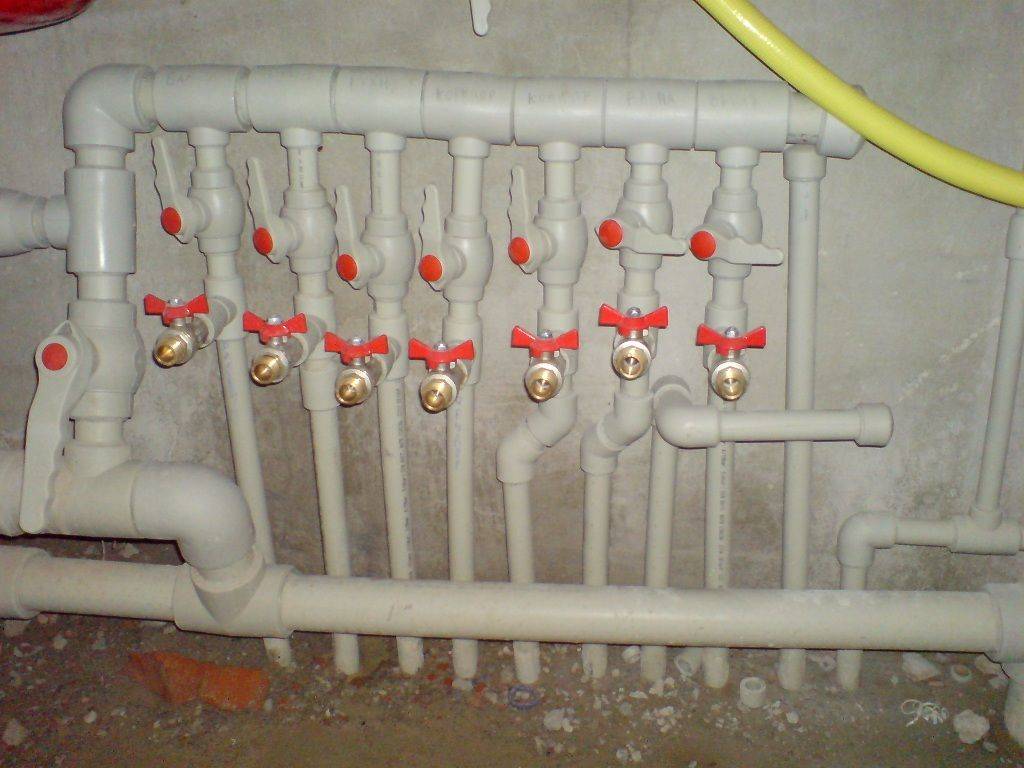

Чтобы выполнить обвязку газового котла необходимо использовать коллектор и гидрострелку. Многие модели газовых нагревателей оснащены насосами для подкачки воды. Более надежной считается схема с циркуляционным прибором на каждый контур за коллектором. В такой схеме насос нагнетает давление на небольшом участке трубы от котла до распределителя. Затем задействуются дополнительные помпы. На них будет переходить вся основная нагрузка по перекачке носителя тепла.

Если в газовом котле установлен теплообменник из чугуна, то во время его обвязки необходимо устроить дополнительный тепловой аккумулятор в систему. С его помощью резкие перепады давления будут сглажены, что значительно снизит негативное воздействие на чугун. Обвязку полипропиленом такого котла можно делать без металлических длинных патрубков, так как вода нагревается не более чем 80оС.

Если установлен двухконтурный котел, то необходимо установить фильтры грубой и тонкой очистки. Устроить фильтры нужно на входе в водонагреватель, где подается холодная вода.

Нагреватели на электричестве и жидком топливе

Котлы, которые работаю на дизеле или отработанном топливе обвязываются полипропиленом по такой же схеме, как и твердотопливные котлы. Но полимер нужно удалить от него как можно дальше. В электрических котлах установлена защитная автоматика, которая не позволяет воде дойти до температуры кипения. Поэтому при обвязке не может произойти порыв трубы. Если попадает напряжение, то котел прекращает свою работу. При гидравлических ударах трубы защищены клапанами для сброса лишнего давления и гидроаккумулятором.

Читайте также:

видео-инструкция по монтажу своими руками, особенности настенных, твердотопливных, электрических, газовых изделий, цена, фото

Один котел не сможет вам обеспечить тепло в помещении, для этого необходимо сделать его обвязку. Тогда, генерируемое ним тепло сможет по трубопроводам поступать к отопительным приборам, которые и будут отдавать его в атмосферу комнат. При этом следует учесть, что схема обвязки может быть разной в зависимости от типа применяемого в системе отопительного котла, его установки и наличия дополнительного оборудования. Поэтому имейте в виду, что универсальных вариантов не существует.

Обвязка котлов отопления разных типов

Выбираем трубы

Каждый материал имеет свои особенности, влияющие на его эксплуатационные характеристики. Выбирая трубы для обвязки котельной, обращайте внимание на их теплоизоляционные свойства, какие сложности могут возникнуть при монтаже, подходит ли вам цена изделий.

Обвязка газового котла отопления медными трубами

Рассмотрим наиболее популярные решения:

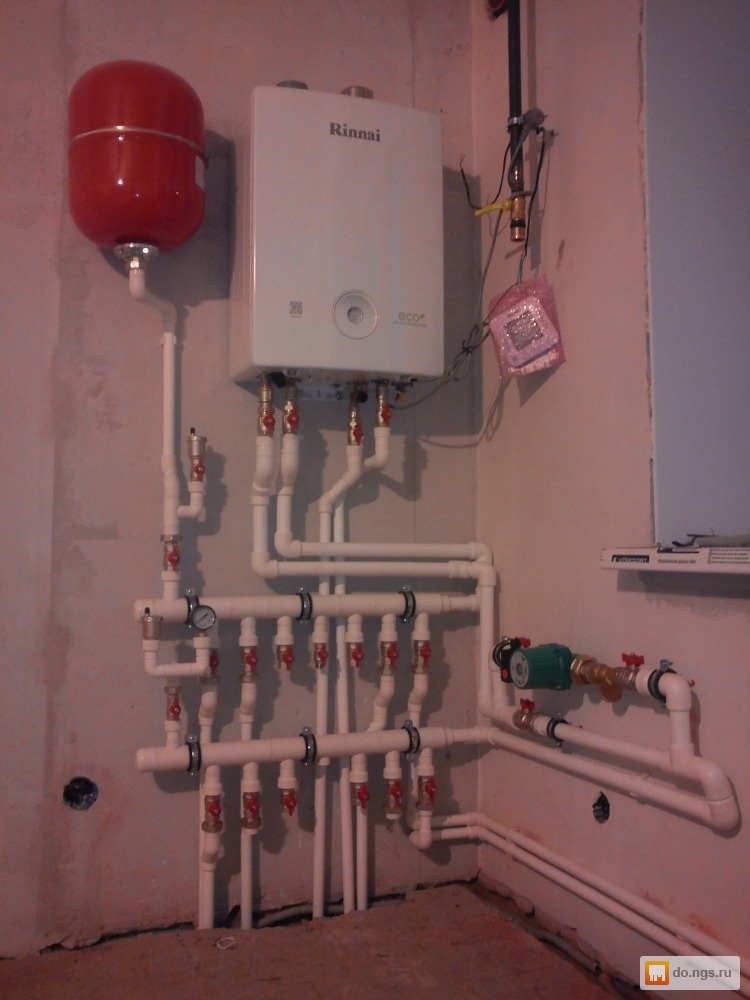

Обвязка настенного котла отопления полипропиленовыми трубами

Твердотопливный котел

Конструкция оборудования и его принцип работы влияет на подключение к отопительной системе. Следует учесть, что одновременная обвязка твердотопливного и электрического котла имеет свои нюансы, влияющие на их эксплуатацию и производительность.

Рассмотрим детальнее, как должна проводиться обвязка твердотопливного котла своими руками:

1. Температура обратки не может быть ниже «точки росы» или 55˚С. Иначе будет происходить большое образование конденсата. Рекомендуем по этой причине делать обвязку напольного твердотопливного двухконтурного дровяного котла медью, что гораздо лучше полипропилена. Она имеет лучшую теплопроводность, поэтому сократит количество конденсата.

Как правильно проводится обвязка твердотопливных котлов

2. Если нужно, можно соединить несколько котлов в одну сеть, для чего понадобится дополнительное оборудование. К примеру, теплоаккумулятор нужен будет при обвязке двух дровяных твердотопливных котлов.
   Данная схема давно применяется на Западе, позволяя сохранять излишки тепла в специальном резервуаре, напоминающий термос. Когда температура теплоносителя падает, тепло начинает добираться из резервуара.
   Необходимо также предусмотреть в этом случае два клапана – термосмесительного, препятствующего перегреву теплоносителя, и подрывного.
   Хотя работы по монтажу теплоаккумулятора потребуют дополнительных расходов, в итоге все вложения окупятся довольно быстро благодаря экономии топлива.

Обвязка электрического котла отопления полипропиленовыми трубами

3. Использование для обвязки полипропиленовых труб возможно при определенных условиях. К примеру, они должны быть термоустойчивыми и армированными, так как теплоноситель будет постоянно иметь температуру более 60˚С.
   Хорошо зарекомендовали себя изделия с оптоволокном с алюминиевым стержнем. В тоже время инструкция по установке не требует, как в случае с медью, использовать электроизоляцию и контур заземления.

Газовое оборудование

В этом случае нет готовых решений, так как все зависит от использования водогрейного оборудования, а также количества отдельных отопительных систем.

Ниже предлагаем вам рекомендации специалистов:

1. Теплый пол и радиаторы. В этом случае обвязка газового котла отопления должна выполняться строго с применением гидрострелки или водяного распределительного коллектора. Котел нагревает теплоноситель, а установленное внутри него циркуляционное оборудование нагнетает давление прямо на участке от него до коллектора. После гидрострелки используется дополнительные циркуляционные насосы на каждый отопительный контур.

На фото – схема включения в систему отопления двухконтурного газового котла

2. Обвязка настенного оборудования медными трубами производится согласно расчетному сечению трубопровода. Это же относится и к полипропиленовым трубам. Но, если для обогрева 60 м2 жилья сечение медной трубы составляет 20 мм, диаметр полипропиленовой должен быть в пределах Ø 25-32 мм.
3. Установка аккумулирующего бака является нововведением, но пока оно не получило широкого распространения. В этом случае рекомендуется его использовать для обвязки напольного газового котла в случае с использованием чугунных агрегатов. Они боятся резкого понижения температуры, а теплоаккумулятор дает возможность сгладить такие пики.
4. Для обвязки навесного газового котла с 2-мя контурами не требуется установка дополнительного оборудования. Конструкция и так полностью укомплектована. Нужно просто подсоединить устройство к радиаторам системы отопления дома. При обвязке настенного газового котла с одним контуром полипропиленом к системе отопления дома, работы проводят похожим способом. Только в этом случае учитывается только система обогрева.

Варианты обвязки котлов

5. Для напольных моделей обычно требуется монтаж дополнительного оборудования. К примеру, для двухконтурного понадобятся циркуляционные насосы, фильтры грубой и тонкой очистки, расширительный бак. Также может быть необходима установка и гидрострелки.

Совет: если к отопительной системе подсоединяется напольный одноконтурный газовый котел энергозависимого типа, обязательно нужно устанавливать байпас, который будет осуществлять контроль за циркуляцией теплоносителя, которая не должна прекращаться после отключения электричества.

Обвязка твердотопливного котла отопления с буферной емкостью (теплоаккумулятором)

Котел дрова-электричество

Обвязка оборудования выполняется параллельным и последовательным способом. Это необходимо для обеспечения непрерывного нагрева теплоносителя в системе.

Для этого делают следующее:

1. Основным источником тепла является твердотопливный котел. Он должен обеспечивать нормальный нагрев теплоносителя в течение всего дня.
2. При наступлении ночи и после перегорания топлива автоматически должен включаться электрокотел, продолжающий нагревать теплоноситель в системе до того момента, пока основной котел снова не начнет работать.

Есть несколько способов добиться этого, однако основной – применение эжектора. В этом случае обязательное условие – котел должен быть установлен под небольшим углом, тогда не произойдет обратная циркуляция теплоносителя.

Совет: такой же метод можно применять и при обвязке пеллетного отопительного котла отопления.

Способ подключения двух котлов – на дровах и электричестве

Дизельный котел

В данном случае обязательно применяется дополнительное оборудование, обеспечивающее стабильную циркуляцию теплоносителя и нормальную работу отопительной системы:

• расширительный бак;
• циркуляционный насос – устанавливают на обратке;
• водяной коллектор – нужен, если котел предназначен для обогрева помещения большой площади, нескольких этажей или разных отопительных контуров.

Совет: при обвязке топливного бака учитывайте установку топливного насоса и накопительного резервуара.

Можно в одну схему подключать твердотопливный и дизельный котел, собирая ее последовательно. Основным источником тепла является оборудование на твердом топливе, когда интенсивность нагрева теплоносителя начнет снижаться, в работу включается дизельный нагреватель.

Подключение в систему напольного дизельного котла

Последние модели оборудованы всей необходимой автоматикой, поэтому при правильных настройках вмешательство в процесс оператора будет минимальным. Перед установкой необходимо провести предварительный расчет схемы обвязки оборудования с теплоаккумулятором.

Вывод

Работа любой отопительной системы для дома или промышленного объекта зависит от правильной обвязки источника теплоэнергии, в данном случае отопительного котла. Не существует универсальных схем, поэтому в каждом случае необходимо проводить предварительный расчет.

Следует принимать во внимание количество контуров отопления, установку котла – на полу или на стене, а также учитывать другие факторы. Если вы сомневаетесь в себе, лучше обратиться за помощью к специалистам теплотехникам. Видео в статье поможет найти вам дополнительную информацию по этой тематике.

Схема обвязки газового котла отопления: общие принципы и рекомендации

Подключение газового отопления – один из самых ответственных этапов благоустройства здания. От качества выбранных материалов и монтажных работ зависит комфорт в доме на долгие годы. Правильная схема обвязки газового котла отопления защищает систему от перегрузок и обеспечивает равномерный обогрев всех помещений.

В предложенной нами статье приведены правила и проверенные на практике схемы обвязки отопительного оборудования. Даны рекомендации, обеспечивающие качество сборки и дальнейшую безупречную эксплуатацию котла. Представленная нами информация опирается на строительные нормативы.

Содержание статьи:

• Почему правильная обвязка – это так важно?
• Основные узлы и элементы системы
• Полипропилен – оптимальное решение
• Расположение и монтаж газового котла
• Особенности разных схем обвязки
  • Способ 1: обвязка в гравитационных системах
  • Способ 2: обвязка котла с циркуляционным насосом
• 7 рекомендаций опытных мастеров
• Выводы и полезное видео по теме

Почему правильная обвязка – это так важно?

Обвязкой называют трубы и механизмы, предназначенные для подачи теплоносителя от котла к радиаторам. Это почти вся отопительная система, за исключением батарей.

Система состоит из множества узлов, однако простейшую обвязку котла может смонтировать даже непрофессионал. А вот если нужна сложная схема, лучше обратиться к опытному мастеру.

Котел лучше ставить в отдельном помещении, например, в хозпристройке, котельной или подвале, т.к. обвязка подразумевает дополнительные трубы и механизмы, что не всегда удобно. Однако при нехватке площади отопительное оборудование монтируют в доме

Выбор схемы обвязки для каждого конкретного дома зависит от типа котла, особенностей постройки, типа отопительной системы.

Галерея изображенийФото из Это оборудование ценят за энергонезависимость. Оно популярно в местностях, где нет централизованного газоснабжения. Большинство твердотопливных моделей не укомплектованы циркуляционными насосами, и это учитывают при выборе дополнительных приборов, схемы обвязки Электричество – дорогостоящий ресурс. Эксплуатация даже самых экономичных электрокотлов обходится дороже обогрева с помощью любого другого топлива. В остальном же они безупречны. При выборе схемы обвязки учитывают наличие/отсутствие автоматического блока контроля и необходимость заземления оборудования В течение последних десятилетий природный газ остается наиболее выгодным топливом. Подключение дома к магистрали связано с некоторыми бюрократическими процедурами, но хлопоты окупаются. При обустройстве обвязки котла следует проявлять осторожность, т.к. топливо взрывоопасно Преимущества жидкотопливного оборудования – высокий КПД, полная автоматизация, универсальность (можно заменить горелку и отапливать дом газом). Для монтажа такого котла не нужно согласований и разрешений. В схеме обвязки следует учесть необходимость установки цистерны для запаса топлива Твердотопливные котлы – привычные и надежныеНастенная электрическая модельОтопление газовым котломЖидкотопливный котел в доме

Любое газовое оборудование опасно. Неправильное подключение чревато не только проблемами с отоплением, но также взрывами и разрушениями, поэтому необходимо строго следовать нормам и правилам, соблюдать требования ТБ. Основная документация, на которую опираются при обустройстве газовой системы отопления, – СНиП.

Основной узел системы – котел. Схему обвязки выбирают, ориентируясь на его тип, месторасположение (настенная или напольная модель), конструкционные особенности

Нужно тщательно спланировать схему отопления, расположение оборудования, особенности прокладки трубопроводов.

Обвязка котла выполняет сразу несколько значимых функций:

• Контроль давления. Если обвязка смонтирована правильно, тепловое расширение компенсируется, а значит, давление в системе не будет повышаться до критических показателей.
• Удаление воздуха. Пузырьки воздуха образуют пробки, из-за чего эффективность водяного отопления снижается: радиаторы прогреваются не полностью, а расход ресурсов остается прежним. Качественная обвязка котла необходима для предотвращения этой проблемы.
• Профилактика засоров в системе. Если неправильно обвязать котел, повышается риск образования окалины в радиаторах и трубах. Мелкий мусор в теплоносителе загрязняет систему, что ведет к перерасходу топлива и удорожанию обогрева при одновременном снижении его качества.
• Возможность подключения других контуров. Можно установить систему напольного обогрева, накопительный бойлер.

Во многом теплоснабжение зависит от правильности подключения котла к трубопроводам и другим важным узлам, поэтому схему обвязки газового котла нужно скрупулезно продумать и смонтировать максимально качественно.

При обустройстве лучевой системы ставят коллекторные шкафы, где можно смонтировать большую часть механизмов обвязки котла. Это удобно и практично

Правильно подобранная и смонтированная обвязка котла прослужит долгие годы без аварий и ремонтов, а ее стоимость будет оптимальной.

Основные узлы и элементы системы

Для обустройства газовой обвязки потребуются такие приборы:

• манометр;
• циркуляционный насос;
• расширительный бак;
• сливной кран;
• шаровой кран;
• балансировочный кран;
• система фильтрации;
• клапаны (распределительный, обратный, предохранительный и т.д.).

Каждый из узлов выполняет собственные функции, и необходимость их монтажа определяется конструкцией отопительного оборудования. Так, если насос изначально входит в комплектацию котла, то его не требуется приобретать отдельно.

Галерея изображенийФото из Замкнутые системы имеют определенный объем, и отопительная не исключение. Вода расширяется при нагреве, за счет чего растет давление. Чтобы в системе не появились течи, нужен расширительный бак, куда поступает лишняя жидкость. Еще одна функция прибора – восполнение дефицита воды, когда температура снижается Прибор нужен для стабилизации работы системы. Он поддерживает давление, которое необходимо для того, чтобы вода свободно перемещалась по системе, несмотря на естественное сопротивление. Обладатели частных домов обычно покупают насосы с мокрым ротором. У этих моделей относительно низкий КПД, зато они не шумят при работе Манометр работает в связке с предохранительным клапаном. Прибор измеряет давление, а клапан срабатывает, когда оно достигает предельно допустимых отметок. Пока котел отключен, давление в замкнутой системе остается неизменным, однако оно начинает расти сразу после включения горелки котла: вода прогревается, расширяется и перемещается. Если процесс не контролировать, это может привести к поломкам и даже взрыву Это устройство регулирует объем теплоносителя, поступающего к приборам отопления. Если схема простая, а диаметр труб изначально просчитан точно, в балансировочном клапане не возникает потребности, но сложную конструкцию лучше все-таки снабдить таким вентилем Устройство необходимо для удаления воды из всей системы или какого-то одного ее участка. Есть несколько видов кранов из разных материалов: прямые, угловые, латунные, полипропиленовые и т.д. При выборе следует ориентироваться на особенности конструкции системы и предположительную частоту использования прибора Нельзя сказать, что без фильтра отопление не будет работать. Вопрос не в функциональности такой системы, а в ее долговечности. Мелкий мусор и кусочки окалины постоянно циркулируют по трубам вместе с теплоносителем и повреждают узлы системы изнутри. Накапливаясь, они могут создать механическую преграду для движения теплой воды Приборы изготавливают из латуни и стали. Они бывают ручными, а также с приводами – электрическими или пневматическими. Краны выполняют функцию управления теплоносителем в трубопроводе. С помощью устройства можно легко переключить его в другое направление Функция обратного клапана – направлять поток теплоносителя лишь в одну сторону, не допуская движения обратно по трубе. Только так можно добиться безаварийной работы отопления. В то же время прибор не должен ухудшать эксплуатационные и технические показатели системы, поэтому стоит уделить внимание выбору правильного устройства Расширительный бак в системе отопленияУстановка циркуляционного насосаУстановка манометра в обвязкеБалансировочный кран для системы обогреваСливной кран – важный узел системыФильтр механической очисткиШаровой кран – элемент арматурыПринцип работы байпаса с обратным клапаном

В обвязке газового котла обязательно должны быть установлены запорные устройства, приборы контроля давления и защитные системы. Причем все узлы следует тщательно подбирать, а экономия на них чревата поломками.

При подборе оборудования для обвязки котла имеет смысл изучать рейтинги, отзывы покупателей, особенно если речь идет о циркуляционных насосах. Эти приборы отвечают за равномерный прогрев и одинаковую температуру всех радиаторов в доме

Стоит переплатить за оборудование и трубы от производителей с хорошей репутацией. Это гораздо дешевле, чем потом ремонтировать отопление.

Полипропилен – оптимальное решение

Многие специалисты высказываются в пользу обвязки газового оборудования полипропиленом. Их главный аргумент – универсальность и возможность без особых проблем реализовать любую схему. С другой стороны, неопытному мастеру вряд ли придется иметь дело с системами повышенной сложности.

Разработку и монтаж схем обвязки повышенной сложности лучше доверить специалисту. Неопытный мастер может совершить ошибки, которые приведут к снижению эффективности системы или вообще поставят под угрозу ее работоспособность

Главное достоинство полипропиленовых трубопроводов – надежность. Если верить производителям, их продукция служит 40 лет и более.

Материал устойчив к повышенному давлению (может выдерживать до 25 бар), хорошо переносит гидроудары и температуру 95 градусов. Есть и недостаток, который нужно принимать в расчет: такая обвязка котла снижает КПД системы обогрева.

При проектировании обвязки лучше отдать предпочтение схеме, предполагающей минимум сгонов. Это повысит шансы на сохранение герметичности системы в будущем

Подсоединение котла к газопроводу должно быть жестким («американка», металлический сгон). Из всех видов прокладок подходят только паронитовые, т.к. пластичные материалы (резина, фум, пакля) деформируются, что приводит к утрате герметичности или уменьшению внутреннего диаметра газового трубопровода.

Расположение и монтаж газового котла

Основное правило выбора месторасположения напольного котла: он не должен находиться выше батарей. Если его не придерживаться, возможно появление пузырьков воздуха и образование пробок в системе. Труба, отходящая от котла, должна располагаться строго по вертикали.

Если же выбор сделан в пользу настенной модели, то она должна быть оборудована автоматическим воздухоотводчиком. При разработке схемы обвязки обязательно учитывают подобные нюансы.

Для отопления с принудительной циркуляцией лучше выбрать модель со встроенными дополнительными механизмами. А вот для гравитационной системы это ненужные узлы, и переплачивать за них нет смысла

Многие современные модели заранее укомплектованы всеми необходимыми дополнительными приборами: расширительными баками, защитными системами, насосами. Их недостаток – высокая цена по сравнению с более «простыми» котлами.

Особенности разных схем обвязки

Теплоноситель перемещается по трубопроводу за счет уклона системы или принудительно прокачивается циркуляционным насосом. В зависимости от этого подбирают схему обвязки котла.

Способ 1: обвязка в гравитационных системах

Обвязка котла в гравитационной отопительной системе проста, и ее может смонтировать любой человек, умеющий обращаться с инструментами. Теплоноситель перемещается в соответствии с физическими законами.

Для этого не требуется никаких приборов. Работа системы не зависит от электричества, поэтому внезапное отключение не скажется на качестве обогрева.

Обвязка котла обойдется в минимальные деньги, т.к. не приходится докупать дополнительные приборы, платить бригаде мастеров за монтаж. Эксплуатация такой системы тоже дешева, а поломки можно исправить самостоятельно.

Обвязку котла в системе гравитационного отопления можно смонтировать своими руками, но не всегда удается сделать это безупречно. Если допущены ошибки при расчете диаметра и отопление плохо работает, ситуацию можно исправить, установив насос

Единственный минус: такую схему можно использовать лишь для дома небольшой площади. Кроме того, придется тщательно рассчитать диаметр труб и неоднократно перепроверить данные, иначе нельзя гарантировать нормальный обогрев дома. Трубопровод большого диаметра портит интерьер, и его проблематично замаскировать.

Способ 2: обвязка котла с циркуляционным насосом

Системы с насосным оборудованием проще в управлении, чем гравитационные. При устройстве принудительного отопления обвязка котла сложнее и дороже, зато результат – комфортная температура во всех комнатах.

Это отопление энергозависимо, поэтому желательно перестраховаться и смонтировать его так, чтобы при отключении электроэнергии можно было переключить систему в режим гравитационной циркуляции теплоносителя.

Невозможно организовать принудительную циркуляцию, если дом не подключен к энергосети, однако такое случается нечасто. Для большого здания это наилучшая схема отопления, хотя устройство обвязки котла требует немалых усилий

Схема обвязки котла усложнена дополнительными приборами, которым в процессе эксплуатации потребуется регулярное обслуживание. Не имея опыта, затруднительно справиться самому, поэтому придется нанимать мастеров и оплачивать их работу.

Гидровыравниватели подключают к отоплению домов, в которых проживает множество людей. Приборы нужны там, где предусмотрены несколько контуров и установлены мощные котлы (больше 50 кВт)

Чтобы минимизировать количество дополнительных устройств, можно реализовать схему с первично-вторичными кольцами с циркуляционными насосами в каждом из них. Если мощность котла составляет меньше 50 кВт, то в схему следует включить коллекторы, иначе батареи будут неравномерно прогреваться.

Комбинированные системы экономичны и эффективны. Теплый пол работает за счет нагретой воды, поступающей от контура радиаторов. Это позволяет целесообразно расходовать энергоресурсы и жить с максимальным комфортом

Лучшая обвязка котла для обогрева небольшого дома – простейшая. Не нужно устанавливать лишних приборов, ведь чем проще конструкция, тем надежнее. Однако для просторного здания с несколькими контурами отопления стоит выбрать схему с принудительным перемещением теплоносителя и коллектором-гребенкой.

7 рекомендаций опытных мастеров

Для каждой системы отопления схему обвязки подбирают индивидуально, и способы ее реализации тоже могут очень различаться.

Однако есть несколько общих рекомендаций, которых следует придерживаться:

Расширительный бак ставят между гидрострелкой и котлом.

Иногда приходится устанавливать устройства автоматизации работы котла. Это требуется, если обвязка котла предусматривает сложную систему регулировки отопления. Тогда температурный датчик монтируют на улице, а в комнате ставят термостат.

С правилами и руководством по регулировки автоматики для газового отопительного агрегата ознакомит следующая статья, прочитать которую мы настойчиво советуем.

Выводы и полезное видео по теме

Предлагаем несколько видеоуроков, которые помогут решить задачу обвязки газового котла.

Видео #1. Советы мастера по обвязке котла полипропиленом (простая схема):

Видео #2. Инструкция по монтажу сложной обвязки настенной модели котла:

Видео #3. Нюансы подключения напольной модели:

Желательно выбрать такую схему газовой обвязки, которую можно смонтировать без посторонней помощи. Однако если есть сомнения, совет профессионала никак не помешает.

Особое внимание обратите на выбор материала трубопроводов, позаботьтесь об установке фильтра для очистки теплоносителя. Гладкие внутренние стенки труб и чистая вода в них – залог длительной и стабильной работы отопительной системы.

Пишите, пожалуйста, комментарии в расположенном ниже блоке. Не исключено, что вам известны технические тонкости обвязки котла, не отмеченные в статье. Делитесь полезной информацией, задавайте вопросы, размещайте фото по теме статьи.

Источник sovet-ingenera.com

напольного, газового, твердотопливного, двухконтурного, схема и технология

В частных домах, для обогрева помещений, чаще всего используется — котел отопления. Такая структура отопления включает в себя немалое количество составляющих ее элементов. Казалось бы, что для отопления достаточно котла, для нагрева теплоносителя, и батареи для отдачи тепла внутреннему воздуху. Однако каждый, входящий в систему элемент, предназначен для выполнения своей функции. Все элементы отопительной системы от котла отопления до отопительного прибора, в своей совокупности, называются обвязкой.

Обвязка котла отопления своими руками — очень сложная и трудоемкая работа, при выполнении которой, требуется внимание, терпение и аккуратность.

Составляющие обвязки

Для того чтобы знать, как обвязать, необходимо учитывать, что обвязка состоит из:

Схема обвязки твердотопливного котла

• циркуляционного механизма — насоса;
• расширительного бака;
• воздушника;
• грязевика;
• гидрострелки;
• теплоаккумулятора.

Вся комбинация данных элементов, несмотря на свою сложность и высокую цену, призвана обеспечивать безопасность, экономию и удобство. Обвязка системы отопления позволяет предупредить перегрев, создать условия эффективного распределения тепла.

Классификация схем обвязки котла отопления

1. Принудительная (с применением циркуляционного механизма-насоса)
2. Естественная (циркуляция осуществляется теплоносителем)
3. Классика с коллекторной разводкой и многообразием элементов
4. На первично-вторичных кольцах (несколько циркуляционных насосов).

Схема естественной циркуляции

Поэтапное руководство для выполнения обвязки самостоятельно

Все решения обвязки будут зависеть от выбора котла отопления, его типа и комплектации. Котел выступает в роли неотъемлемого и самого основного элемента системы отопления. Для выполнения работ понадобятся:

• балансировочный кран;
• манометр;
• сливные и шаровые краны;
• проходные фильтры;
• клапаны;
• муфты;
• хомуты;
• тройники;
• уголки;
• трубы;
• циркуляционный насос;
• расширительный бочок;
• термоголовка.

Гидравлическая обвязка, двухтрубная система отопления

Все действия по воспроизводству обвязки необходимо выполнять в такой последовательности:

1. Соорудить фундамент толщиной примерно 100 мм. После чего сверху уложить асбестоцементный или железный лист.
2. Соединить котел и дымоход. Далее герметизация полученного соединения.
3. Монтаж вытяжки.

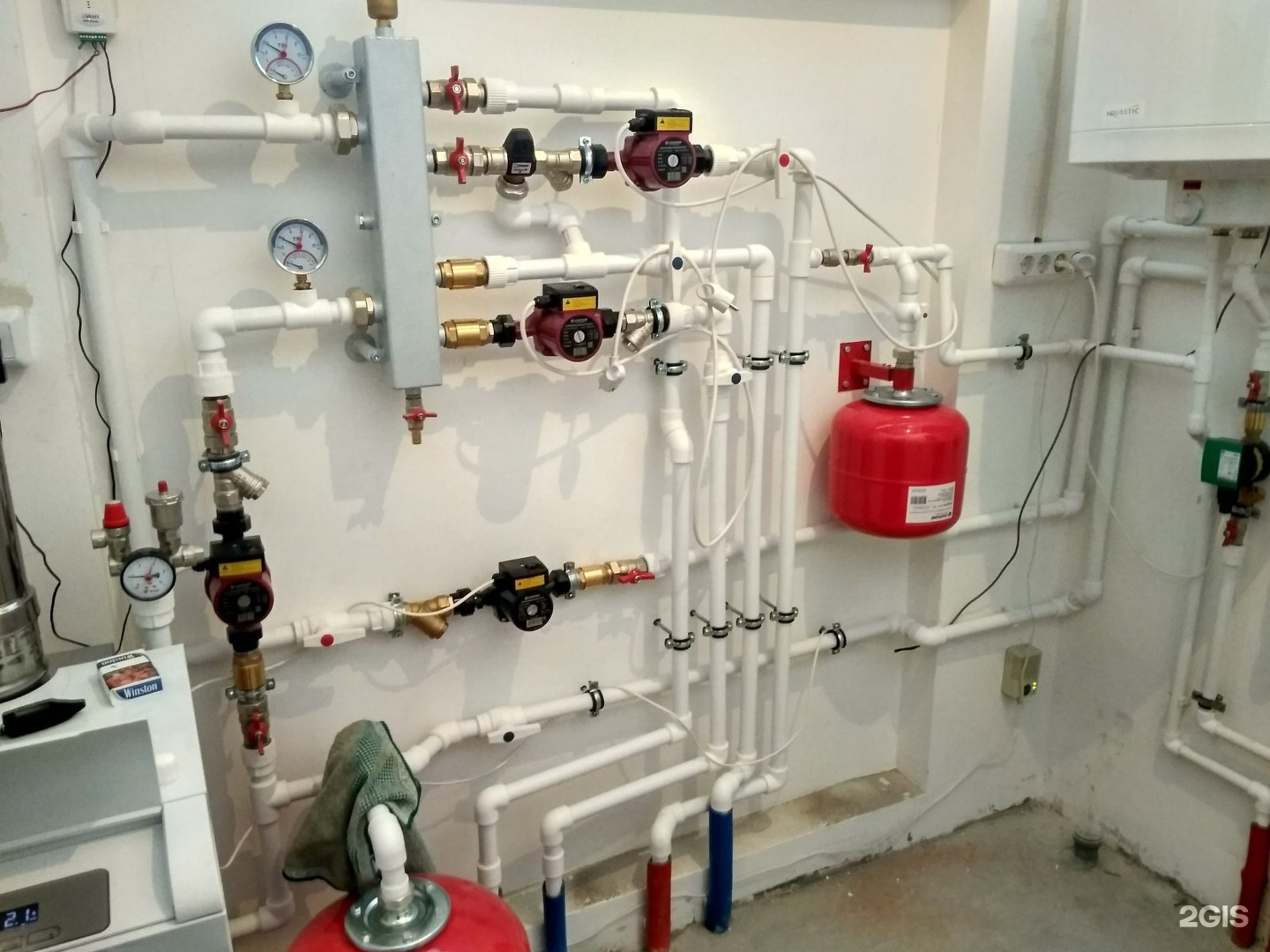

4. Установка котельного коллектора. На коллекторе должна находиться специальная наклейка, указывающая на подающую и обратную линии.
5. Присоединение специальной трубки диаметром 1,25 дюйма к котлу, ввод патрубка диаметром 1 дюйм к трубопроводу системы.
6. Устройство смесительного клапана на входе коллектора для управления температурой.
7. Монтаж циркуляционного насоса на обратной магистрали. Рекомендуется принимать во внимание все нюансы выбранного оборудования.
8. Установка блока с термометром и дифференциальным клапаном для контроля за температурой и давлением.

Помимо самого оборудования, трубы для системы отопления тоже стоит подбирать тщательно. Практика показывает, что обвязка твердотопливного котла должна выполняться полипропиленом. Трубы, изготовленные из этого материала, отличаются финансовой доступностью, стойкостью к агрессивным воздействиям, долгим сроком эксплуатации.

Обвязка в двухэтажном доме

Отличительные черты обвязки настенного котла

Перед тем как приступить к устройству котла отопления своими руками, следует разобраться в таких понятиях, как настенный и напольный котел. Систему настенного котла отопления можно выполнять с подключением теплого пола, подачей горячей воды, непосредственно с самим отоплением. Обвязка настенного котла, имеет свои отличительные черты. Ее можно выполнять одноконтурной. Порядок монтажных работ и эксплуатации данной системы рассмотрены в приложенном руководстве к оборудованию.

Схема обвязки с естественной циркуляцией

Не менее распространена обвязка двухконтурного котла. При данной модификации систему можно выполнять по смесительной схеме или по прямой. При 1-ом варианте регулировка выполняется горелкой и смесителем с сервоприводом. Во 2-ом варианте — исключительно горелкой.

Обвязка настенного котла, чаще всего включает в себя установку теплооаккумулятора. Этот прибор выглядит очень просто. Стальной бак всего в 300 л, покрытый теплоизолирующим материалом. Работа данного приспособления заключается в следующем: в ночное время, при более дешевой электроэнергии, вода нагревается, а днем, когда электроэнергия стоит дороже, тепло постепенно распределяется по отопительным приборам. Такое оборудование позволит сэкономить в тех регионах, где установлены ночные тарифы на электроэнергию. Подключается данный элемент аналогично гидрострелке — между обраткой и прямой подачей.

Помимо настенного котла отопления, иногда устраивают систему отопления с установкой напольного котла.

Обвязка такого котла состоит из контура горячего водоснабжения, расширительного бака, воздухоотводчика и циркуляционного насоса. С увеличением контуров, в схему включают коллекторы.

Виды котлов и особенности их подключения

Схема обвязки котла с бойлером

Для того чтобы понять, как обвязать, есть еще один важный критерий. Этим критерием является вид выбираемого котла и особенности его подключения. Котлы могут различаться по виду перерабатываемого топлива. При выборе котла, помимо моделей и параметров, необходимо понимать, во что обойдется то или иное топливо.

Газовый

Самым распространенным для обогрева малоэтажных жилых домов, является использование — газового котла отопления. Газ по праву считается наиболее дешевым видом топлива. По статистике, распространение такого вида котла отопления составляет около 48%. При выборе этого варианта стоит обратить внимание на возможные предстоящие трудности: в России существуют проблемы в виде пониженного давления газа, перепадов электроэнергии.

Многие марки оборудования, рассчитанные на большее давление газа, чем периодами может подаваться, будет автоматически отключаться. Конечно, при подаче соответствующего уровня газа, оборудование и автоматически включится. Однако в период простоя, можно остаться без тепла. Решение данных проблем, состоит в устройстве двух котлов: основного и резервного.

Обвязка двух котлов выполняется по параллельной схеме или схеме первично-вторичных колец.

Есть еще один вариант решения — изначально установить оборудование, рассчитанное на меньшее давление. Стоит отметить еще и тот факт, что настенный газовый котел в 1,5-2 раза дешевле аналога — напольного газового.

Твердотопливные

Использование твердотопливного котла отопления составляет всего около 12%. При выборе такого котла предпочтение следует отдавать высококалорийному топливу. Например, антрацит или пеллеты (топливные гранулы). Обвязка напольного твердотопливного котла, подразумевает подключение 2-х контуров — большого и малого. Для нагрева теплоносителя, в небольшом объеме и обогрева помещения по большому контуру. Непосредственно сама обвязка твердотопливного котла — это и есть малый контур. Благодаря ей, есть возможность регулирования температуры и подбора желаемого режима отопления.

Электрокотлы

Еще один вид — электрокотлы. Их использование составляет около 30%. Обвязка электрокотла выполняется аналогично обвязке газового котла отопления. Однако есть и некоторые отличия в установке электрокотла отопления: можно с принудительной, а можно с естественной циркуляцией. Оборудование монтируется в низшую точку системы, а нагнетающая труба должна быть приподнята над отопительным прибором на минимально допустимую высоту. Необходимо предусмотреть заземление отопления. При выборе котла необходимо уделить внимание на его стойкость к перепадам напряжения электричества.

Правильно выполненная обвязка электрокотла, позволит создать одинаковую температуру на входе и выходе системы. Для использования электрокотла отопления понадобятся: котел отопления, теплоноситель, трубы и другие сопутствующие элементы. Это могут быть, например, манометр, шаровые краны, вентили, муфты, хомуты и другие.

После соблюдения всех правил в устройстве отопления своими руками система будет служить долго и верно. Рекомендуется не тратиться на дешевые подделки. Ведь от качества оборудования зависит и качество его работы.

схемы и фото. Схема обвязки котла отопления – основные особенности Обвязка котла отопления стальными трубами

Подключение газового отопления – один из самых ответственных этапов благоустройства здания. От качества выбранных материалов и монтажных работ зависит комфорт в доме на долгие годы. Правильная схема обвязки газового котла отопления защищает систему от перегрузок и обеспечивает равномерный обогрев всех помещений.

В предложенной нами статье приведены правила и проверенные на практике схемы обвязки отопительного оборудования. Даны рекомендации, обеспечивающие качество сборки и дальнейшую безупречную эксплуатацию котла. Представленная нами информация опирается на строительные нормативы.

Обвязкой называют трубы и механизмы, предназначенные для подачи теплоносителя от котла к радиаторам. Это почти вся отопительная система, за исключением батарей.

Система состоит из множества узлов, однако простейшую обвязку котла может смонтировать даже непрофессионал. А вот если нужна сложная схема, лучше обратиться к опытному мастеру.

Котел лучше ставить в отдельном помещении, например, в хозпристройке, котельной или подвале, т.к. обвязка подразумевает дополнительные трубы и механизмы, что не всегда удобно. Однако при нехватке площади отопительное оборудование монтируют в доме

Выбор схемы обвязки для каждого конкретного дома зависит от типа котла, особенностей постройки, типа отопительной системы.

Галерея изображений

Практически вся обвязка в этом случае состоит в подключении к котлу подающего трубопровода и трубопровода обратки.

Когда реализована такая обвязка газового котла отопления, схема будет рабочей сразу, как только вы повесили котел на стену и подвели к нему трубы системы отопления. Конечно, если у вас подведен магистральный газ или установлен газгольдер.

Если у вас установлен , то подведя к его второму контуру холодную водопроводную воду, вы получите на выходе горячую воду для ГВС.

Схема обвязки с напольным одноконтурным газовым котлом

Какой будет схема обвязки для одноконтурного ? Фактически, она будет идентичной той, которую мы рассматривали выше. Только корпус котла будет «распотрошен» — все компоненты будут снаружи и будут стоять отдельно.

Получится, что в корпусе напольного будет только два компонента из списка выше:

1. Газовая горелка.
2. Теплообменник.

Все остальные устройства будут находиться в самой котельной — это группа безопасности, расширительный бак и циркуляционный насос.

А в случае производства ГВС здесь роль «второго контура» будет выполнять БКН – бойлер косвенного нагрева.

То есть, система стала более «разбросанной», но формально сохранила все те же части, что и на схеме с двухконтурным газовым настенным котлом.

Все прочие атрибуты теплогенерирующего оборудования – , система подмеса воды и подающая газовая труба с датчиками и счетчиками – едины в любой схеме. То есть, могут конечно быть различными, уже не зависят от типа котла.

Еще по этой теме на нашем сайте:

1.
   Правильная, грамотная, качественная организация отопления дома способствует равномерному распределению тепла по всей жилой площади. Обвязка газового настенного котла с двумя…
2.
   Простая обвязка настенного двухконтурного газового котла, фото которой вы видите на этой странице, может быть выполнена вашим мастером, а можете…
3.
   Самая простая обвязка двухконтурного котла отопления полипропиленом, схемы, фото и рисунки которой представлены на этой странице, может быть сделана своими…
4.
   Чтобы не тратиться на полноценный дымоход, вам понадобится коаксиальная труба для газового настенного котла. Установка, фото которой опубликовано на этой…

Качественная обвязка двухконтурного газового котла — эффективная экономия

Назначение любой отопительной системы заключается в создании комфортной обстановки в доме. Благоприятного микроклимата не удастся достичь, если подключение нагревательного котла выполнено неверно. Схемы обвязки газовых котлов отопления помогают соединять этот прибор с системой водоснабжения и распределительными сетями, согласно установленным правилам и техническим требованиям.

Что означает обвязка котла

Если человек никогда прежде не сталкивался с необходимостью обустройства системы теплоснабжения, ему не знаком термин «обвязка». Данное понятие означает использование определенной схемы монтажа, которая защитит оборудование от возможного перегрева.

По мнению специалистов, правильно выполненная обвязка газового котла отопления или прибора, функционирующего на другом виде топлива, позволяет отопительной системе работать более экономно и эффективно.

Элементы обвязки нагревательного котла

Знание, какие элементы содержит схема обвязки газового котла отопления, помогут без проблем подключить отопительное оборудование к системе:

1. Нагревательный котел . Является одним из основных комплектующих отопительной конструкции, от его выбора во многом зависит способ подключения и схема обвязки котла отопления. Нельзя размещать нагревательный котел вверху разводки трубопровода. Стержень контура отопления должен содержать возможность выводить воздух. Чтобы избежать наличия воздушных пробок, при отсутствии у котла воздухоотводчика, трубу следует располагать вертикально.
2. Патрубки . Данный элемент имеют газовые настенные и электрические приборы, предназначенные для нагрева жидкого теплоносителя (прочитайте также: «Обвязка электрического котла отопления: важный этап»). Наличие патрубков означает то, что котел оборудован автоматическим воздухоотводчиком.
3. Расширительный бак . Этот мембранный элемент задействуют, когда выполняется обвязка настенного газового котла, а также напольного нагревательного прибора. Благодаря его наличию отопительный генератор надежно защищен от гидроудара. Расширительный бак состоит из двух полостей, которые разделены специальной мембраной. Такая конструкция осуществляет контроль над возможными перепадами давления в нагревательном котле. Функционирует устройство следующим образом: по одной из полостей перемещается теплоноситель, а одновременно другая полость наполняется воздухом.
4. Радиаторы отопления . Данные приборы обеспечивают теплообмен между воздухом в помещении и жидким теплоносителем (прочитайте также: «Теплообмен между несколькими теплоносителями — делаем правильно»).

Особенности обвязки газовых котлов

Существует несколько способов, как обвязать газовый котел. Наибольшую популярность получил вариант обвязки котла отопления полипропиленом. Работа с трубами из этого материала отличается невысокой стоимостью и простотой. На стенках изделий из полипропилена не собирается налет и твердые частицы. Когда используются такие трубы, обвязка газового котла своими руками не представляет сложности, с такой работой способен справиться любой владелец недвижимости.

Обвязку котлов, включая двухконтурные модели, выполняют посредством пайки. Данный метод позволяет в процессе эксплуатации избежать протечек в отличие от использования фитингов, когда при неточном их креплении возникают места, сквозь которые протекает жидкий теплоноситель (прочитайте также: «Схема обвязки твердотопливного котла: что и как»).

Полипропиленовый трубопровод позволяет создавать контур любой формы. Сварка этого материала производится разными способами, главное при этом не допускать большого числа соединения труб, которые необходимо делать плавными и равномерными. Исключение касается места подвода газа к нагревательному котлу. Подключение делается путем использования жесткого резьбового соединения, получившего название «американка» (сгон).

Прокладкой служит паронит. Запрещено пользоваться паклей, фум-лентой или комплектующими изделиями, сделанными из резины. Дело в том, что резиновые прокладки под действием высоких температур могут сужаться и в результате практически перекрывать проход в трубопроводе, а пакля легко воспламеняется.

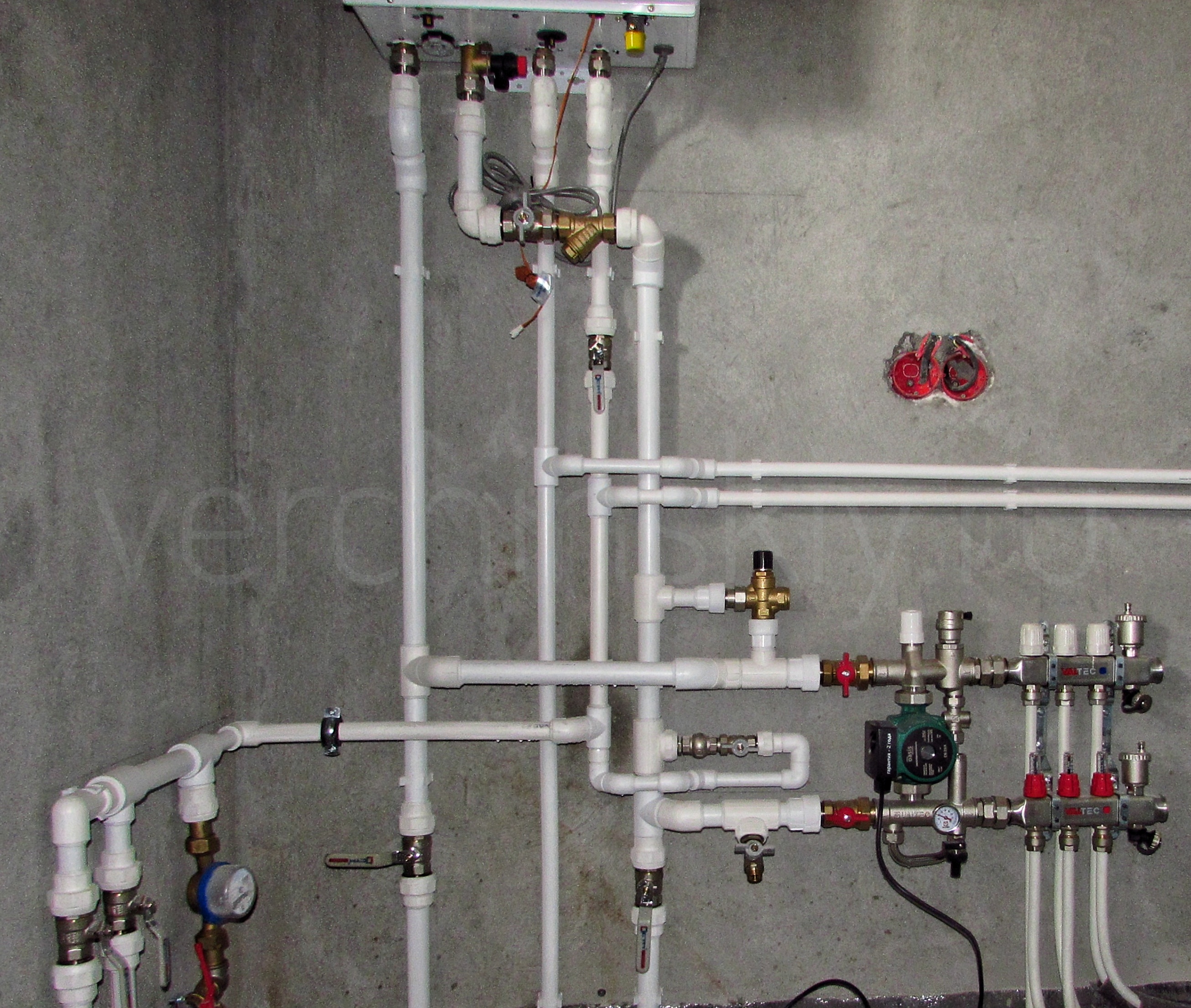

Обвязанный полипропиленовыми трубами трубопровод, такой как на фото, способен выдержать давление до 25 бар, также не опасны ему высокие температуры, достигающие 95 градусов Цельсия.

Подключение двухконтурных газовых котлов

Двухконтурный котел в отличие от одноконтурного нагревательного прибора имеет универсальное предназначение. Такой агрегат для бытовых нужд греет воду и одновременно поддерживает необходимый температурный режим в двухконтурной системе отопления.

Особенность двухконтурных котлов в том, что в процессе расходования горячей воды не происходит параллельная работа обеих контуров.

Обвязка двухконтурного настенного котла отопления своими руками

Это означает, что обвязка настенного двухконтурного газового котла не зависит от вида обогрева и всегда одинакова. Радиаторы и теплоноситель по причине большого размера труб охлаждаются достаточно долго.

Существует еще одна особенность: если выполняется обвязка двухконтурного газового котла, тогда нельзя использовать естественную циркуляцию воды. Многие модели имеют в комплекте специальный насос, поскольку без него после того, как генератор прекращает нагреваться, останавливается движение теплоносителя и установка приступает к повторному нагреву, что занимает гораздо больше времени и в итоге радиаторы начинают неравномерно обогревать помещение (прочитайте: «Правильная схема подключения двухконтурного газового котла»).

Схемы обвязки газовых котлов

Если обвязка газового котла производится классическим способом, теплоноситель движется вверх по подающему трубопроводу. Дальше вода направляется в стояки, в которых имеются специальные приборы, не позволяющие их размыкать.

Уровень обогрева регулируется радиаторами, оборудованными дросселем и перемычками (прочитайте также: «Обвязка радиаторов отопления полипропиленом — просто и доступно»). В обязательном порядке на второй линии подводки монтируют отсекающий вентиль, а в верхней части расширительного бака помещают воздухоотводчик. Возвращается теплоноситель в котел по нижней линии подводки.

Когда обвязка двухконтурного газового котла выполняется владельцем дома самостоятельно, нужно подготовить следующие инструменты и комплектующие изделия для проведения работы:

• насос для циркуляции;
• термоголовка или распределительный клапан;
• расширительный бак;
• сливные и шаровые краны;
• проходной фильтр;
• балансировочный кран;
• обратный и воздушный клапаны;
• уголки и тройник.

Схемы обвязки напольных котлов

Как предполагает схема обвязки напольного газового котла, при создании отопительной системы требуется установка циркулярного электрического насоса (прочитайте: «Схема подключения газового котла отопления на примерах»).

Принудительного типа приборы отличаются простотой эксплуатации и считаются в эксплуатации более комфортными.

Управление отопительным агрегатом осуществляется в автоматическом режиме. Среди преимуществ следует отметить, что для отдельных помещений можно устанавливать определенную температуру, благодаря наличию датчиков, контролирующих процесс обогрева.

Одновременно схема обвязки настенного газового котла имеет отрицательные стороны, среди которых:

• высокая цена на комплектующие изделия;
• сложность реализации обвязки, которую может выполнить только профессионал;
• необходимость в постоянной балансировке деталей;
• дороговизна сервисного обслуживания.

Если в доме обустроена сложная система теплоснабжения, к примеру, имеется «теплый пол» и батареи, то при движении теплоносителя можно заметить некую несогласованность. Поэтому для решения проблемы в схему обвязки включают гидравлическую развязку, образующую несколько контуров передвижения теплоносителей — общий и котловой.

Для гидроизоляции каждого контура устанавливают дополнительный теплообменник. Это потребуется для совмещения систем открытого и закрытого типа. Установки, относящиеся к раздельному типу, обязаны быть обустроены циркулярными насосами, системой безопасности и кранами (сливными и подпитывающими).

Как подключить газовый котел, подробно на видео:

Схемы обвязки настенных котлов

Обвязка напольного газового котла и нагревательных приборов другого типа можно упростить, если использовать первично-вторичные кольца. Всевозможных устройств, предназначенных для контроля над работой системы, будет меньше, если сделать несколько колец отопительной системы и установить для каждого из них собственный циркуляционный насос. Благодаря таким мерам обеспечивается равномерная подача горячего теплоносителя к конечному потребителю.

Схема обвязки двухконтурного прибора отличается сложностью. Разумным решением является обращение в специализированную газовую организацию. Ее сотрудники быстро подключат оборудование к системе газоснабжения.

Схема обвязки настенного двухконтурного газового котла

1. Обвязка газового котла в системе отопления
2. Подключение настенного котла к электросети
3. Выбор дымохода для газового котла
4. Подключение к газовой магистрали

Введение

Эффективность и безопасность работы газового котла во многом зависит от его правильного подключения к системе отопления. Этот процесс, называемый еще обвязкой, состоит из нескольких этапов. По причине того, что газ это очень опасное топливо, некоторые работы должны проводить сертифицированные сотрудники газовых служб, но многое можно сделать своими руками.

Подключение настенного газового котла это комплекс работ, который включает в себя: обвязку в системе отопления, подключение к газовой и электрической сети, монтаж дымохода. В этой статье мы постараемся рассказать о каждом из этапов.

Обвязка газового котла в системе отопления

После того как выполнен монтаж настенного газового котла и отопительный прибор размещен на стене, первым делом необходимо подключить его к системе отопления. В зависимости от того, какая модель установлена одноконтурная или двухконтурная, существуют различные схемы обвязки. Мы рассмотрим процесс подключения на примере настенного двухконтурного газового котла.

Как известно, двухконтурный котел, помимо отопления способен производить горячую воду для хозяйственных нужд. Конструктивно это реализуется установкой одного битермического или двух раздельных теплообменников. Двухконтурный котел производит не очень много горячей воды, но ее вполне хватит на 1-2 точки раздачи (например, кухонный кран и душ).

Современный навесной газовый котел очень компактен и уже содержит внутри себя основные элементы, необходимые для функционирования системы отопления с принудительной циркуляцией, такие как: циркуляционный насос, расширительный бак, группа безопасности. В отопительных системах небольших частных загородных домов этого более чем достаточно, но в случае необходимости можно установить дополнительный расширительный бак или еще один насос.

В нижней части любого навесного двухконтурного котла имеется 5 патрубков. К ним подключается: подающая и обратная линии системы отопления, подача и обратка ГВС, магистральный газ. Вход для подключения газа обычно расположен по центру и окрашен в желтый цвет. Все остальные линии могут располагаться в произвольном порядке, в зависимости от модели газового котла. Поэтому перед началом обвязки требуются уточнить назначение каждой из них в инструкции по эксплуатации.

Обвязка настенного газового котла выполняется полипропиленовыми или металлическими трубами. Сечение труб отопления, как правило больше чем труб ГВС 3/4 и 1/2 дюйма соответственно. Подключение системы отопления к котлу происходит через гайки «Американки». На каждой линии устанавливаются шаровые краны, для удобства демонтажа газового котла без слива теплоносителя и для изолирования котла от отопительной системы в случае необходимости. Для обеспечения герметичности, все подключения необходимо выполнять с помощью сантехнической ФУМ-ленты или льна.

В обратной линии отопления и в линии подачи ГВС необходимо установить фильтры грубой очистки. Для удобства их промывки и очистки они также отсекаются запорной арматурой. Зачастую, для того чтобы увеличить срок службы вторичного теплообменника двухконтурного котла, на подаче ГВС дополнительно устанавливают магнитный фильтр тонкой очистки.

Вернуться к оглавлению

Подключение настенного котла к электросети

Большинство современных настенных газовых котлов снабжены сложной автоматикой. Она управляет множеством процессов, превращая отопительный котел в автономную мини-котельную, работа которой практически не требует вмешательства владельца. Очевидно, что для блока управления и различных датчиков требуется подключение к электросети.

Двухконтурные настенные котлы выпускаются в двух вариантах: с привычной розеткой и с кабелем для подключения напрямую к автомату. В любом случае их необходимо запитывать от электросети через индивидуальный автомат. Если вы приобрели модель с вилкой, то индивидуальную разетку для газового котла следует располагать рядом с ним, но не в коем случае не под ним. Это одно из требований безопасности, чтобы в случае протечки теплоносителя не произошло короткого замыкания.

Газовый котел требует обязательного заземления. Для этих целей можно приобрести комплект точечного заземления. Он устанавливается в подвальном помещении или рядом с домом и занимает небольшую площадь около 0,25 м².

Внимание! Заземлять настенный газовый котел на радиатор отопления или трубу подачи газа категорически запрещается. Это является грубым нарушением правил эксплуатации газового оборудования и чрезвычайно опасно.

Котельная автоматика очень чувствительна к качеству питающего напряжения. При недостаточном уровне или неидеальной форме синусоиды на входе, приборы быстро выходят из строя. Для предотвращения частых поломок и продления срока службы агрегата требуется подключать стабилизаторы напряжения для газовых котлов. Чтобы избежать остановок отопительного оборудования в случае перебоев в подаче электропитания, следует дополнительно приобрести источник бесперебойного питания.

Вернуться к оглавлению

Выбор дымохода для газового котла

Любой настенный газовый котел нуждается в дымоходе. В зависимости от модели это может быть или традиционная дымовая труба или небольшой горизонтальный дымоход, который можно вывести наружу прямо сквозь стену дома.

В двухконтурных котлах с открытой камерой сгорания, процесс горения происходит при помощи воздуха из помещения в котором установлен отопительный прибор. Обычно такие модели устанавливаются в специально оборудованных котельных. Для отвода продуктов сгорания они подключаются к традиционным дымоходам для газовых котлов из керамики или нержавеющей стали.

Настенные котлы с закрытой камерой сгорания (турбированные) в своей работе используют наружный воздух. Он подается внутрь устройства по одному из каналов коаксиального дымохода. Второй канал используется для вывода в атмосферу дымовых газов. Коаксиальный дымоход очень прост в установке и подключить к нему газовый котел можно своими руками.

Вернуться к оглавлению

Подключение к газовой магистрали

Процесс подключения газовго котла к газопроводу должен осуществляться исключительно квалифицированными специалистами из газовой службы или другой организации имеющей лицензию на проведение данного вида работ.

Самостоятельное присоединение к газовой магистрали незаконно и в лучшем случае грозит владельцу помещения немалым штрафом, а в худшем может привести к трагедии.

Первый этап в процессе газификации объекта – обращение в газовую службу.

Делаем надёжную обвязку отопительного котла своими руками

После подачи всех необходимых документов для вас будут разработаны индивидуальные технические условия (ТУ), выполнение которых необходимо для подключения к газовой магистрали.

После того, как ТУ у вас на руках, можете смело начинать искать сертифицированного специалиста, который в соответствии с требованиями контролирующих органов выполнит проектировку газопровода и подключит к нему ваш отопительный котел.

Газификация помещения может осуществляться подземным и надземным методом. Для подземного участка используются полиэтиленовые трубы стойкие к коррозии, а надземная часть выполняется из стальных труб, которые входят в помещение прямо в месте размещения газового котла отопления, на расстоянии 1,2-1,5 м от пола.

Внимание! При использовании нескольких отопительных приборов, подвод газа к каждому из них осуществляется отдельно. Прокладывание газовых магистралей внутри помещения категорически запрещено.

Принимая работы по монтажу, следует обратить особое внимание на то, что герметизация всех соединений должна быть выполнена с помощью пакли или краски. Использование уплотнительной ленты или ФУМ не допускается из-за низкой степени герметичности соединения. На отсекающий кран должен быть установлен газовый фильтр, защищающий отопительный котел от мелкого мусора и конденсата. Подключение газового котла непосредственно к запорной арматуре рекомендуется производить используя стальные трубы. Допускается использование специального гофрированного шланга из нержавеющей стали, но трубы все же предпочтительнее, так как при их использовании не происходит уменьшения сечения газового канала.

Подробнее о подключении и обвязке настенных газовых котлов смотрите в следующем видео:

Вернуться к оглавлениюЗаключение

От того, насколько правильно подключен настенный газовый котел зависит срок его службы, эффективность работы, а также безопасность его владельца. Мы надеемся, что наш небольшой обзор основных этапов подключения и обвязки был вам полезен.

Какая схема подключения радиаторов отопления оптимальна

Отопительная система должна выполнять свое основное назначение – обеспечивать эффективный обогрев квартиры или дома. Все элементы конструкции следует располагать таким образом, чтобы теплоотдача приборов была максимальной. Схема подключения радиаторов отопления должна учитывать ряд нюансов, включая необходимое их количество, длина трубопроводов, особенности местонахождения и подсоединения труб и т.д.

Проектное решение относительно расположения отопительных батарей желательно выполнять на подготовительном этапе. В собственных домовладениях чаще всего применяют двух – или однотрубное подключение радиаторов отопления.

Однотрубная система отопления

Однотрубная отопительная конструкция предполагает, что будет выполнено последовательное подключение радиаторов отопления с использованием одной трубы.

Ее подводят в направлении от котла к первому из приборов, затем она идет ко второй батарее, а от нее – к третьей и так далее. Схема подключения радиаторов отопления при однотрубной системе довольно популярна.

Существует так называемый усовершенствованный вариант подсоединения радиаторов отопления по однотрубной схеме.

При ней к цельной трубе для подачи горячего теплоносителя присоединяют батареи при помощи двух стояков — подачи и «обратки». Данный способ позволяет установить термовентиль перед радиаторами. Основная функция этого устройства заключается в прекращении подачи горячего теплоносителя к батареям после того, как в помещении будет достигнут необходимый уровень температуры воздуха.

В первом случае при однотрубной системе схема подключения радиаторов отопления не предусматривает возможность заблокировать отопительный прибор без прекращения подачи воды в следующие за ним батареи. Основное преимущество данного варианта заключается в его простоте и экономии материалов и денежных средств, что является значительным плюсом. Среди недостатков нельзя не отметить, что существует разница в степени нагрева между самым ближним к котлу прибором и наиболее удаленным от него радиатором.

При наличии в системе естественной циркуляции теплоносителя, общая протяженность конструкции не бывает значительной. Для решения проблемы требуется монтаж специального насоса, обладающего высокой производительностью.

Если здание имеет больше, чем один этаж, тогда однотрубная схема подключения отопительных радиаторов функционирует следующим образом: по трубе прямого стояка горячий теплоноситель подается на самый верхний этаж, а затем перемещается вниз, при этом проходя через каждый последовательно подключенный прибор (подробнее: «Как подключить радиатор отопления — способы и варианты»).

К сожалению и при таком методе присутствуют свои недостатки: батарея на первом этаже будет обладать меньшей теплоотдачей, чем на верхнем. Притом, что повлиять на данный недостаток невозможно.

Двухтрубная отопительная система

При двухтрубной отопительной схеме подразумевается параллельное подключение радиаторов отопления. При этом теплоноситель к батареям подводится по одной трубе, а отводится по другой. Такой вариант обычно используется для обогрева жилых помещений в частных домовладениях и загородных усадьбах (прочитайте: «Двухтрубное отопление с нижней разводкой — схема и монтаж»). В данном случае степень теплоотдачи у всех приборов одинаковая и ее можно корректировать, установив на прямом стояке терморегулятор.

Разнообразие схем подключения батарей

На сегодня имеются следующие виды подключения радиаторов отопления к центральной системе теплоснабжения:

• одностороннее боковое;
• нижнее;
• диагональное;
• попутно перехлестывающий способ (вариант Тихельмана).

Одним из важных элементов отопительной конструкции при подключении радиатора к стоякам (прямому и обратному) является байпас, представляющий собой отрезок трубы с меньшим диаметром, чем у всех остальных. Он соединяет между собой подачу и «обратку» и его монтируют, если в однотрубной схеме присутствует терморегулятор для радиатора отопления.

Одностороннее боковое подключение радиаторов

Боковое подключение радиаторов отопления (одностороннее) предполагает присоединение радиаторов к прямому и обратному стояку при помощи труб сверху и снизу одной и той же секции, как это выглядит видно на фото (прочитайте также: «Стояковая система отопления — устройство на примерах»). Специалисты рекомендуют подключать подачу к верхней части прибора, а обратку – к нижней.

Дело в том, что подключение радиаторов с нижней подводкой горячего теплоносителя, приводит к уменьшению степени теплоотдачи примерно на 7%. Боковое одностороннее подключение батарей отопления способно обеспечить максимальный прогрев радиаторов при условии наличия большого количества секций или равномерный нагрев всех отопительных приборов, соединенных параллельно, если их установка выполняется в высотном здании.

Диагональная схема подключения радиаторов отопления

Диагональное подключение радиаторов отопления к отопительной системе предусматривает расположение труб от стояков подачи и обратки по разные стороны прибора. Прямую трубу следует подвести к верхней части батареи, а обратную трубу — к нижней. Если не соблюдать рекомендованный порядок, эффективность обогрева объекта снизится не меньше, чем на 10%.

Диагональное подключение радиаторов принято считать оптимальным решением при обустройстве отопительной конструкции, когда планируется установка большого количества батарей. При таком виде подсоединения горячий теплоноситель равномерно распределяется по внутреннему пространству отопительного прибора, что касается теплопотерь, то они в данном случае не превышают 2% (прочитайте также: «Однотрубная и двухтрубная система отопления — делаем правильный выбор»).

Нижний вид подключения

Используют нижнее подключение радиаторов отопления, если необходимо убрать все трубы конструкции в пол. Соединение со стояками подвода и обратки выполняется путем присоединения их к нижним частям крайних секций. Теплопотери при таком варианте монтажа достигают 15% , поскольку верхняя часть приборов нагревается крайне неравномерно.

Подключение по схеме Тихельмана

Отличие схемы Тихельмана (двухтрубное попутно перехлестывающее присоединение батарей) заключается в установке сужающих устройств на отдельных участках труб, подающих и отводящих теплоноситель. Например: от котла идет 50-миллиметровая подающая труба. В нее врезают подачу на первый из радиаторов диаметром 20 миллиметров. Дальше следует 20-миллиметровый участок отвода на второй прибор. После него диаметр стояка составляет уже 32 миллиметра. Затем следует еще один 20-миллиметровый отвод. Далее после третьего радиатора диаметр стояка равен 25 миллиметров. После последнего 20-миллиметрового отвода находится последняя из батарей.

Обратку собирают согласно зеркальной схеме. К стояку отвода подключают первый прибор в конструкции, используя трубу наименьшего диаметра, а последним – крайний радиатор с помощью 50-миллиметрового отрезка трубы.

Используя схему Тихельмана, даже при условии большой протяженности теплотрассы на таких объектах как промышленные склады, огромные особняки, можно обеспечить равномерный прогрев всех батарей, причем с минимальными потерями тепла.

Выбор места для установки радиаторов

Отопительную батарею следует располагать так, чтобы она не только эффективно прогревала помещение, но и препятствовала распространению по нему холодных воздушных потоков. Поэтому традиционным местом их установки стало пространство под подоконником. При этом необходимо придерживаться определенного расстояния между стеной и прибором (3-5 сантиметров), а также радиатором и напольным покрытием (10 сантиметров).

Обвязка настенного двухконтурного газового котла — фото и схемы

Прочитайте также: «Напольные радиаторы отопления — оригинально и практично».

Батарея не должна монтироваться полностью под подоконником и в том случае, когда он очень широкий, его нужно выдвинуть немного вперед. Если в период отопительного сезона жар от прибора сильный, тогда желательного установить защитный декоративный экран, который будет способствовать равномерному передвижению теплого воздуха.

Немаловажным моментом является этап проектирования отопительной конструкции. Если в схеме планируется использование электрического циркуляционного насоса, то проблем в процессе теплоснабжения обычно не возникает. Иначе обстоят дела в системах с естественной циркуляцией, но зато они энергонезависимы.

Видео о схеме подключения радиаторов отопления:

Обвязка газового котла отопления: схема, элементы, правила монтажа

Все больше собственников не только частных домов, но и городских квартир, не желая зависеть от коммунальных структур, монтируют в своих жилищах автономные системы обогрева, «сердцем» которых является котел – генератор тепла. Но сам по себе он работать не может. Схема обвязки котла отопления – это совокупность всех вспомогательных приборов и труб, которые соединены по определенной схеме и представляют собой единый контур.

Для чего необходима

• Обеспечение циркуляции жидкости по системе и передача тепловой энергии в помещения, в которых установлены отопительные приборы – радиаторы.
• Предохранение котла от перегрева, а также защита жилища от проникновения в него природного или угарного газов в случае возникновения нештатных ситуаций. Например, пропадание пламени горелки, протечка воды и тому подобное.
• Поддержание давления в системе на требуемом уровне (расширительный бак).
• Правильно смонтированная схема подключения газового котла (обвязка) позволяет ему устойчиво работать в оптимальном режиме, что значительно сокращает расход топлива и дает экономию на отоплении.

Основные элементы схемы

• Генератор тепла – котел.
• Мембранный (расширительный) бак – экспансомат.
• Регулятор давления.
• Трубная магистраль.
• Запорная арматура (краны, клапана).
• Фильтр грубой очистки – «грязевик».
• Соединительные (фитинги) и крепежные элементы.

В зависимости от вида выбранного контура отопления (и котла) в ней могут быть и другие составные части.

Схема обвязки двухконтурного отопительного котла, как и одноконтурного, зависит от многих факторов. Это и возможности самого агрегата (в том числе, и его комплектация), и условия эксплуатации, и особенности устройства системы. Но имеются и различия, которые определяются принципом движения теплоносителя. Так как в частных жилищах используются котлы, обеспечивающие и теплом, и горячей водой, рассмотрим пример классической обвязки именно двухконтурного прибора с принудительной циркуляцией теплоносителя.

Контур отопления

Вода, нагретая в теплообменнике до нужной температуры, с выхода котла «уходит» по трубам к радиаторам, которым и передает тепловую энергию. Охлажденная жидкость возвращается обратно на вход генератора тепла. Ее движением управляет циркуляционный насос, которым оснащен практически каждый агрегат.

Между последним в цепочке радиатором и котлом устанавливается расширительный бак для компенсации возможных перепадов давления.

Как правильно обвязать котел отопления схема

Здесь же – «грязевик», предохраняющий теплообменник от мелких фракций, которые могут попасть в теплоноситель из батарей и труб (частички ржавчины и отложений солей).

Врезка трубы для подачи холодной воды (подпитка) делается на участке между котлом и первым радиатором. Если ее обустроить на «обратке», то это может вызвать деформацию теплообменника из-за разности температур его и «подпиточной» жидкости.

Для того чтобы иметь возможность регулировать температуру в каждом помещении индивидуально, с выхода котла вода направляется в коллектор. А уже с него, через запорную арматуру, разводится по комнатам.

Контур ГВС

Работает, как и при пользовании газовой колонкой. На вход ГВС котла подается холодная вода из водопровода, а с выхода нагретая идет по трубам к точкам водоразбора.

Схема обвязки настенных котлов аналогична.

Существует и ряд других ее видов.

Гравитационная

В ней отсутствует водяной насос, а циркуляция жидкости происходит за счет разности температур на входе и выходе контура. Такие системы не зависят от электроснабжения. Мембранный бак открытого типа (ставится в самой верхней части трассы).

С первично-вторичными кольцами

В принципе, это аналог уже упоминавшейся гребенки (коллектора). Используется такая схема, если необходимо обогреть большое количество комнат и подсоединить систему «теплые полы».

Есть и другие, которые для частных домов не применяются. Кроме того, в перечисленных могут быть и некоторые дополнения. Например, смеситель с сервоприводом.

Монтаж газового настенного двухконтурного котла не является окончательным действие, полностью обеспечивающим работу отопительной системы и подачу ГВС.

Котел — важнейший элемент отопительного контура, он обеспечивает подачу ГВС, но он лишь источник тепловой энергии.

Для равномерного распределения обогрева по всей площади дома необходима периферийная часть системы, которую монтируют исходя из условий эксплуатации, конфигурации помещений и прочих соображений.

Ошибки, допущенные при ее создании, могут свести на нет все затраты на приобретение котла, уменьшить эффективность отопления до минимальных размеров.

Рассмотрим этот вопрос пристальнее.

Обвязка котла — это вес комплекс трубопроводов и внешних узлов, который устанавливается газовым котлов и отопительными приборами. Кроме того, обвязкой принято называть сам процесс монтажа периферии, образующей внешнюю часть отопительного контура.

Поскольку котел двухконтурный, то вместе с отоплением необходимо собрать разводку ГВС и подключить ее к устройствам водоразбора. Монтаж — ответственная и важная работа, требующая привлечения грамотных квалифицированных специалистов.

Возможна и самостоятельная обвязка системы, если пользователь имеет навыки паяльных работ по меди или умеет обращаться с полипропиленовыми трубопроводами .

В любом случае, результат зависит от тщательности и аккуратности исполнителя, уровня его подготовки в вопросах создания теплотехнических систем.

Плюсы и минусы

К плюсам следует отнести :

• Появляется возможность подачи тепловой энергии в помещения посредством циркуляции теплоносителя.
• Становится возможной организация ГВС.
• Некоторые модели котлов лишены встроенных циркуляционных насосов. Обвязка позволяет использовать внешние устройства, полностью решающие проблему.
• Повышение эффективности и экономичности работы котла и всей системы в целом.

• Необходимость тщательного проектирования отопительного контура.
• Приходится выполнять комплекс сложных и трудоемких работ.
• Для обвязки приходится привлекать опытных специалистов.

Несмотря на существование некоторых недостатков, работа системы без обвязки невозможна. Поэтому основной задачей становится грамотное проектирование и качественная работа монтажников .

ОБРАТИТЕ ВНИМАНИЕ!

Все попытки минимизировать трудозатраты или финансовые расходы в данном случае опасны — они могут привести к разрушению или непроизводительной работе системы.

Какие элементы содержит схема

Схема обвязки представляет собой комплекс, составленный из следующих элементов :

• Циркуляционный насос.
• Клапаны разного назначения (предохранительный, обратный, распределительный и т.д.).
• Расширительный бак.
• Шаровые краны — сливной, балансировочный и т.п.
• Манометр.
• Фильтры для очистки жидкости от твердых частиц.

Как правило, большинство этих компонентов встроены в настенный двухконтурный котел, и дублировать их во внешней части системы незачем. Такие элементы, как циркуляционный насос, расширительный бак, все краны и клапаны изначально присутствуют в конструкции котла в качестве составных элементов.

Современный агрегат практически не нуждается в установке внешних узлов, подключаясь к системе напрямую. Исключением становятся энергонезависимые котлы, не оснащенные циркуляционным насосом и другими важными элементами.

Важным элементом обвязки являются устройства для удаления воздуха. Эту функцию способен выполнять циркуляционный насос, но эффективность процесса низка и занимает много времени.

Проще устанавливать краны Маевского на радиаторы и размещать подающий трубопровод в вертикальном положении (на энергонезависимых системах) . Кроме этого, большую важность имеют приборы контроля давления и температуры, дающие информацию о работе системы.

Запорная арматура позволяет регулировать или отсекать линии системы в случае возникновения нештатных ситуаций.

Какие материалы используют

Материалами для изготовления трубопроводов в системах отопления служат :

• Сталь . В советские времена стальные трубы были практически единственным вариантом. Они дешевы, способны выдерживать высокое давление. Недостатком является необходимость сварных работ и склонность к коррозии и образованию на внутренних стенках известкового налета, способного полностью перекрыть сечение трубопровода. Позже появились трубы из нержавеющей стали, которые не склонны к возникновению известковых отложений и коррозии.
• Медь . Наиболее распространенный материал для создания обвязки газовых котлов. Соединяется с помощью пайки, выдерживает высокое давление. Не склонна к коррозии или появлению отложений на внутренних стенках трубок.
• Металлопластик . Трубы появились относительно недавно. Их основная ценность состоит в простоте монтажа — для него не требуется сварка, все соединения выполняются с помощью гаечных ключей. Металлопластиковые трубы обладают пластичностью, позволяющей в ряде случаев обходиться без фитингов.
• Полипропилен . Для его монтажа используется специальный паяльник, но он недорогой, как и сами трубопроводы. В последнее время этот материал активно применяется для сборки систем в частных домах, поскольку при замерзании такие трубы не лопаются. Собранная из полипропиленовых труб автономная система останется целой в случае аварии, что высоко ценится пользователями. Стенки трубопроводов довольно толстые, что некоторым кажется недостатком.
• Полиэтилен низкого давления (ПНД) . Эти трубы также не разрывает замерзшая вода. Однако, для отопительной системы ПНД трубы не годятся, поскольку имеют низкую рабочую температуру. Они могут быть использованы только для наружной части систем теплого пола.

Выбор наиболее подходящего материала обусловлен возможностями и предпочтениями владельца дома.

Схемы обвязки двухконтурного настенного котла

Существует несколько схем обвязки, используемых в зависимости от типа и специфических особенностей системы :

• Гравитационная схема, которая используется в системах с естественной циркуляцией теплоносителя. Трубопроводы и радиаторы устанавливаются с соблюдением уклона, обеспечивающего перемещение горячих слоев жидкости вверх, а более холодных — вниз.
• Схема с циркуляционным насосом. Перемещение теплоносителя принудительное, работа системы более стабильная и эффективная. Такой вариант используется чаще всего.
• Коллекторная схема. Появилась относительно недавно, отличием ее от общепринятых вариантов является подключение котла к коллектору, от которого питаются все линии системы. Подходит для сложных систем, состоящих из радиаторной линии и теплого пола.
• Аварийная схема. Она разработана для использования в случае внезапного отключения электроэнергии. Обычно котлы прекращают свою работу, но, если имеется аварийная схема обвязки, можно пользоваться отоплением на естественной циркуляции теплоносителя.

Как коллекторная, так и аварийная схемы обходятся дороже и требуют более значительных трудозатрат при сборке. В то же время, они позволяют получить более эффективную работу отопления и возможность обогревать дом во время отсутствия электропитания.

От чего зависит схема

Выбор схемы обвязки зависит от конфигурации отопительной системы, ее вида и состава.

Основными факторами влияния являются :

• Тип системы — открытая или закрытая.
• Имеется ли дополнительный водонагреватель (бойлер).
• Есть ли дополнительные контуры или система теплого пола.

В зависимости от сочетания тех или иных элементов, могут быть использованы разные способы подключения :

• Прямое подключение. Используется на обычных системах, не обладающих никакими дополнениями.
• С гидравлическим разделителем. Этот вариант необходим при наличии нескольких контуров с разной температурой — система теплого пола не может иметь выше 30°, а для радиаторного контура требуется значительно большая температура.
• С дополнительным теплообменником. Это способ, когда теплоноситель из котла циркулирует по малому кругу, а снаружи имеется еще один теплообменник, где тепловая энергия передается на другу. жидкость, непосредственно циркулирующую в системе. Такой вариант встречается редко, и применяется там, где нужны разные виды теплоносителя (с разной температурой замерзания).

Выбор нужного варианта зависит от конфигурации и состава системы. Чаще всего используется прямое подключение, которое отличается простотой и надежностью .

От чего не зависит

Схема обвязки не зависит от типа котла и вида используемого топлива. Для всех видов и конструкций котлов используются одинаковые способы обвязки , независимо от способа монтажа (напольный или настенный), от вида топлива (газ, пеллеты, электроэнергия или дизельное топливо) и т.п.

Для сложных систем на стадии проектирования иногда вносятся незначительные поправки, но они не играют решающей роли и не меняют общего принципа.

Единственное отличие, которое возможно — это обвязка для одно- и двухконтурных котлов, когда либо есть, либо не имеется линии ГВС .

Самая популярная схема

Рассмотрим порядок создания наиболее популярного вида обвязки — прямой. Наиболее распространены энергозависимые котлы, поэтому будет описана схема обвязки с имеющимся циркуляционным насосом.

Необходимые действия:

Монтаж всех устройств

Выполняется установка всех радиаторов, умывальников, ванн или душевых кабинок, кухонной мойки. Необходимо, чтобы к моменту соединения элементов отопительного контура или ГВС все элементы были установлены и готовы к подключению.

Особенно важна готовность отопительной линии, так как контур ГВС работает на выдачу и может наращиваться в процессе эксплуатации.

Подключение трубопроводов системы отопления

Все радиаторы последовательно соединяются между собой трубопроводами. Один конец подключается к промой линии (подаче) котла, второй — к обратной .

Важно обеспечить герметичность и целостность системы. Для исключения ошибок следует постоянно сверяться со схемой обвязки, созданной во время проектирования системы.

Подключение ГВС

Устанавливается трубопровод,Присоединенный к патрубку ГВС газового котла. В разрыв через тройники подключаются отводы для смесителей . Рекомендуется каждый смеситель снабдить собственными шаровыми кранами для отсечки подачи воды при возникновении необходимости.

Последним действием станет подключение котла к линии питания — подаче холодной воды . После этого можно произвести пробный запуск и проверить качество работы и целостность всех трубопроводов.

Все обнаруженные ошибки немедленно устраняются, для чего систему останавливают, сливают воду и выполняют переналадку контура.

Отзывы

Рассмотрим отзывы владельцев автономных систем отопления:

{{ reviewsOverall }} / 5 Оценка владельцев (3 голосов)

Ваше мнение

0″> Сортировать по: Самые последние Наивысший балл Наиболее полезно Худшая оценка

Будьте первым, чтобы оставить отзыв.

Установка и обвязка газового котла для отопления частного дома должна выполняться в соответствии с правилами, прописанными в нормативной документации. Их соблюдение обязательно, поскольку любое газоиспользующее оборудование является источником повышенной опасности. Цель данной статьи – разъяснить суть этих правил, а также описать способы подключения различных теплогенераторов и представить соответствующие схемы их обвязки.

Общие правила монтажа газового оборудования

Домовладельцу, планирующему установить в своем доме газовый котел, следует уяснить несколько общих правил:

• строительные нормы предписывают, что газоиспользующее оборудование, в том числе и котлы, можно устанавливать только при наличии проектной документации.
• технические условия на выполнение проекта выдает организация – поставщик природного газа, она же проводит последующее согласование документации;
• монтаж отопительного агрегата, а также его подключение к системе отопления и дымоходу вы можете делать своими руками, но согласно проектным решениям;
• запрещается самостоятельное подведение газовой магистрали к помещению топочной и ее подключение к котлу. Эти работы должны выполнять фирмы, имеющие специальное разрешение.

Примечание. Обычно весь комплекс работ по проектированию, подведению и присоединению к магистрали берет на себя газоснабжающая организация.

Требования к помещению для установки газового котла в частном доме

Задача домовладельца – определиться, в каком помещении расположить котельную установку. У пользователей часто возникают вопросы, можно ли установить газовый котел в ванной, санузле или других комнатах. На этот счет строительные нормы дают четкие указания, согласно которым монтаж теплогенератора допускается в таких местах:

• на кухне, если тепловая мощность агрегата не превышает 60 кВт;
• в любом отдельном помещении, находящемся у наружной стены здания;
• в наружной пристройке к дому;
• в отдельно стоящем здании котельной.

Для справки. В Российской Федерации все нормы, касающиеся размещения газовых котлов, прописаны в документе МДС 41-2.2000. В других странах бывшего СССР действуют собственные нормативные акты, но с технической стороны они практически не отличаются от российских.

Получается, что располагать теплогенератор в ванной или другой жилой комнате не разрешается. Если вы планируете ставить отопительный агрегат на кухне, то надо учитывать, что ее высота должна быть не менее 2.5 м. Требование второе: минимальный объем помещения должен составлять 15 м3 + 0.2 м3 на каждый кВт мощности котла. Например, для монтажа агрегата мощностью 15 кВт нужна кухня объемом 15 + 15 х 0.2 = 18 м3. Кроме того, требуется наличие форточки и приточной решетки, встроенной в нижнюю часть входной двери. Ее проходное сечение – не менее 0.025 м2.

Какой газовый котел допускается устанавливать в кухне или другом отдельном помещении, – напольный или настенный, нормами не регламентируется.

При размещении теплового оборудования в других отдельных помещениях или пристройках к ним предъявляются такие же требования по высоте, а минимальный объем ограничен фиксированной цифрой – 15 м3. При этом между корпусом напольного агрегата и стенами нужно соблюдать следующие расстояния:

• от края любой детали, выступающей с лицевой стороны, до стены – 1 м;
• при необходимости обслуживания по бокам нужны проходы шириной не меньше 0.6 м;
• сзади нужно предусмотреть достаточно места для подключения дымохода и его обслуживания, то есть, не менее 0.6 м по ширине.

При монтаже настенного газового котла, в том числе и внутри кухонного шкафа, следует соблюдать интервалы, показанные на схеме:

В наружной стене комнаты необходим оконный проем для организации естественного освещения. Площадь остекления принимается из расчета 0.03 м2 на каждый кубический метр объема котельной. Перегородки, отделяющие ее от соседних помещений, должны быть несгораемыми и выдерживать воздействие пламени в случае пожара в течении 45 минут.

Несколько слов о приточно-вытяжной вентиляции. Ее задача – обеспечить замену воздушной среды в котельной трижды в течении 1 часа. В цифрах это выражается так: объем помещения умножается на 3, в результате получаем расход воздуха в м3/час. Для работы газовых котлов с закрытой камерой сгорания этого достаточно. А вот для теплогенераторов, берущих воздух для горения прямо из помещения (открытая камера), к трехкратному обмену следует прибавить расход этого воздуха. Его значение можно узнать из технического паспорта на изделие.

Можно ли установить газовый котел в квартире?

Сложности, связанные с данным мероприятием, лежат отнюдь не в технической плоскости. В действительности технические требования к установке газового котла в квартире ничем не отличаются от нормативов для частного дома. Нужна кухня необходимого объема, отвечающего этим требованиям, в которой нормально функционирует приточно-вытяжная вентиляция. По этим показателям большая часть кухонь в квартирах многоэтажных домов пригодна для размещения котлов.

Другое дело, что на монтаж индивидуального отопления требуется получить разрешение от органов местного самоуправления. Это бывает непросто, а подчас и невозможно. Кроме того, законодательные акты некоторых стран бывшего СССР напрямую запрещают устройство индивидуального обогрева с помощью газовых котлов. Отсюда вывод: теоретически поставить теплогенератор в квартиру возможно, но на практике вы можете столкнуться с проблемами при его легализации и подключении к газовым сетям.

Как выполнить обвязку теплогенератора

По своей сути газовые котлы являются высокотехнологичными автоматизированными устройствами, поэтому сделать их обвязку достаточно просто даже своими руками. Она заключается в следующих мероприятиях:

• подключение к системе водяного отопления;
• организация отвода продуктов сжигания;
• присоединение к сети ГВС, если агрегат – двухконтурный.

Примечание. Подключение к газовой магистрали мы не рассматриваем, так как самостоятельно выполнить его нельзя.

Проще всего обвязать котел настенного типа, в нем уже встроен циркуляционный насос, а бывает, что и расширительный бак. Нужно лишь подвесить теплогенератор на стену и подвести к нему снизу трубы системы отопления. Подключать их следует посредством американок, установив перед ними отсекающие краны. Также обязательно надо поставить на обратном трубопроводе сетчатый фильтр (грязевик).

Присоединение к дымоходу зависит от типа котла. Агрегат с открытой камерой сгорания подключается к вертикальной дымоходной трубе, выведенной на уровень кровли. Турбированные теплогенераторы забирают воздух снаружи, поэтому им требуется короткий горизонтальный дымоход, называемый коаксиальным. Он прокладывается прямо сквозь стену на улицу, хотя никто не запрещает вывести трубу и на крышу.

Внимание! Запрещается присоединять котел, работающий на газе, к вентиляционному каналу.

Что касается напольных тепловых агрегатов, не снабженных дополнительным оборудованием, то их обвязать несколько сложнее. Нужно купить и поставить циркуляционный насос, расширительный бак и группу безопасности. Как это правильно сделать, показано на схеме:

При более сложной системе с несколькими контурами отопления применяется способ обвязки с гидравлическим разделителем, как это изображено ниже:

Схема обвязки двухконтурного газового котла

Нельзя сказать, что подключение теплогенератора к сети горячего водоснабжения сильно усложняет весь процесс. В отличие от обычного котла в обвязке двухконтурного участвует 2 дополнительных трубопровода, которые надо присоединить к соответствующим патрубкам агрегата. Так что сложностей особых нет, надо только потратить больше времени. Правильное подключение отопителя с двумя контурами нагрева показано на схеме:

Примечание. Подразумевается, что сетчатый фильтр установлен на входе водопровода в дом.

Поскольку двухконтурные котлы не рассчитаны на интенсивный водоразбор ГВС, то достаточно будет проложить трубу к 2-3 основным потребителям в доме. При этом не стоит увеличивать диаметр этого трубопровода, ориентируйтесь на размеры присоединительного патрубка теплогенератора.

Заключение

Выполняя установку и обвязку котла на природном газе, нельзя отклоняться от требований нормативных документов. Мало того что первая же проверка газовой службы выявит нарушения и даст предписание на их устранение. Несоблюдением норм можно подвергнуть опасности здоровье и жизнь ваших близких, так как может привести к последствиям различной степени тяжести.

Закрытая система | | Теплый пол своими руками

Введение

В этом подходе для излучающего пола используется специальный источник тепла. Жидкость в замкнутой системе повторно циркулирует вокруг и вокруг в полностью замкнутом контуре. Нет подключения к бытовому водопроводу. Основное преимущество этой системы заключается в том, что в закрытом состоянии в качестве теплоносителя можно использовать незамерзающий продукт вместо воды. Процент антифриза (пропиленгликоль) определяется типом источника тепла (нагреватель по запросу или резервуар) и указаниями, указанными на контейнере для незамерзания.

КАЖДЫЙ нагревательный элемент, который рекомендует и предлагает компания Radiant Floor, «РАЗРАБОТАН И НАЗНАЧЕН ДЛЯ ОТОПЛЕНИЯ ПРОСТРАНСТВА»! Эти устройства не являются вашими «типичными» водонагревателями, так что пусть вас не обманет компактный размер! Все наши нагревательные элементы производятся в соответствии с отраслевыми стандартами качества и надежности.

Эти высокоэффективные обогреватели созданы для лучистого отопления. Мы предлагаем устройства, которые будут нагревать как вашу лучистую (отопление), так и горячую воду.

Независимо от того, какую систему лучистого отопления вы выберете, будь то открытая, закрытая или теплообменник, или требуемый тип топлива, пропан, природный газ, электрическая или масляная … Компания Radiant Floor позаботится о вас !!!

Двухзонная закрытая система с блоком по запросу

Пример 3-х зонного индивидуального дизайна с сохранением пространства

3 зона закрытая с электрическим блоком

Одна закрытая зона (Radiant Ready A) Использование масляного обогревателя

Закрытые системы часто используются во вторых домах или основных жилых домах в районах, подверженных длительным отключениям электроэнергии.Если проблема заключается в защите от замерзания, то хорошей идеей будет закрытая система с антифризом.

Нижняя сторона — два источника тепла. Все водонагреватели расходуют тепловую энергию, даже когда горелка выключена, а агрегат простаивает между циклами нагрева. Конечно, установка, предназначенная для обогрева пола, расходует тепло только в зимние месяцы. Но потери в режиме ожидания в течение шести месяцев из года в год могут складываться. Другое соображение — эффективность. Два водонагревателя с низким или средним КПД намного дороже в эксплуатации, чем один высокоэффективный агрегат.

Полезные советы:

Когда воздух покидает систему, давление падает. Когда система лучистого отопления нагревается, давление возрастает, но когда она остывает, давление падает … Мы рекомендуем поддерживать давление не менее 15 фунтов на кв. Дюйм, когда система холодная. Когда давление в нагретой системе приближается к 0,… а затем охлаждается,… создается ОТРИЦАТЕЛЬНОЕ давление… Таким образом, создавая ВАКУУМ, он засасывает воздух в систему! Расширительный бак закрытой системы предварительно заправлен и не требует давления.Если давление падает ниже 15 фунтов на кв. Дюйм, это означает, что в вашей системе все еще остается воздух,… Воздух — это ХУДШЕЕ, что может случиться с любой (водяной) системой лучистого отопления. Перейдите по этой ссылке https://www.radiantcompany.com/details/fill/ для получения информации о заполнении и продувке вашей закрытой водяной системы отопления. Мы рекомендуем антифриз на основе пропиленгликоля (не автомобильный, этиленгликоль).

Колпачок на воздухоотделителе закрывается, когда он затягивается (по часовой стрелке), и открывается, когда колпачок откручивается (против часовой стрелки) на несколько оборотов, так что дневной свет виден через прорезь в колпачке … Колпачок воздухоотделителя может быть если хотите, удалите, но это не обязательно.При заполнении системы жидкостью крышка воздухоотделителя может находиться как в открытом, так и в закрытом положении. Для испытания системы под давлением воздухом необходимо, чтобы крышка была закрыта, чтобы воздух не выпускался… в этом и состоит цель. Очень важно, чтобы крышка была открыта на время работы системы.

Системный объем:

Определите, сколько антифриза требуется вашей системе, добавив общее количество жидкости в трубку (2,7 галлона на 100 футов.7/8 ″ Pex… 1,9 галлона на 100 футов 3/4 ″ Pex… 1,3 галлона на 100 футов 1/2 ″ Pex) плюс объем воды в источнике тепла (водонагреватель или бойлер). Radiant Floor Company включает эту информацию в свой рабочий лист.

Определите, какое процентное соотношение незамерзающей смеси к воде рекомендуется производителем источника тепла. Соотношения могут быть разными. Некоторые производители рекомендуют от 20% до 30% антифриза, другие — 50%. На правильное смешивание также влияет степень низкой температуры, от которой вы хотите защитить.Некоторые антифризы поставляются «предварительно разведенными». Обязательно проверьте перед покупкой. «ВСЕГДА ПРЕДВАРИТЕЛЬНО ЗАМЕШАЙТЕ АНТИФРИЗ ПЕРЕД ЗАКАЧИВАНИЕМ ЕГО В СИСТЕМУ»!

Очень красивый пример 2-х зонной закрытой системы, установленной хозяином дома.

Красивая закрытая шестизонная система Polaris

Четырехзонная закрытая система с использованием котла «Электро».

Источником тепла, таким как электрический бойлер («Электрокотел», показанный выше), можно управлять термостатически так же, как обычным водонагревателем резервуарного типа, чтобы направлять воду низкой температуры (120-135 градусов) на пол.Однако, если вы используете обычный бойлер (температура воды 185 градусов) в качестве источника тепла, потребуется смесительный клапан. См. Ниже.

Заполнение однозонной закрытой системы Электрокотлом

Пример вертикального нестандартного дизайна

Возможность поддержания давления в системе. Закрытая система лучистого отопления с автоматическим заправочным клапаном.Этот клапан низкого давления будет поддерживать постоянное минимальное давление после заполнения и продувки системы.

Закрытая система «Radiant Ready»

Схема закрытой системы «Radiant Ready»

Однозонная система с петлевым (pex) коллектором для настенного монтажа

На фотографии выше изображена наша закрытая система с одной зоной «Radiant Ready A / T» для использования с водонагревателем по запросу.Эта предварительно собранная панельная система поставляется прямо из коробки, как вы ее видите здесь, включая насос, предварительно смонтированный контроллер, расширительный бак, воздухоотделитель, линейные термометры, а также различные манометры и клапаны. Весь комплект проходит испытания на герметичность, и всего четыре паяных соединения могут привязать его к вашей системе.

Закрытая система Такаги

Этот заказчик решил использовать канал Unistrut для монтажа своей «закрытой» системы Radiant Ready вместо фанерной плиты, входящей в комплект, но результат тот же — чистая, компактная и красивая установка, сделанная своими руками.Обратите внимание на добавление к этой системе смесительного клапана (серебристый трехходовой клапан с серой ручкой). Это дает заказчику более точный контроль температуры воды в системе.

Многозонная система, использующая нагреватель по запросу, сконфигурирована в соответствии со схемой ниже.

Поскольку большинство обычных котлов спроектированы для производства сверхгорячей воды (185 градусов), компания Radiant Floor Company строит так называемые «раздельные» коллекторы для многозонных «закрытых» систем, которые используют излучающее тепло пола в сочетании со стандартными радиаторами плинтуса, фанкойлами , чугунные радиаторы или любое другое водяное отопительное устройство, требующее сверхвысоких температур.

В коллекторе этого типа предварительно установлен смесительный клапан. Например, плинтус или чугунные радиаторные зоны получают сверхгорячую воду прямо от источника тепла. В более прохладные зоны лучистого пола поступает вода из смесительного клапана. Схема ниже иллюстрирует этот подход.

Коллектор с разделением на четыре зоны

Разделение на три зоны

Другой пример нестандартного разделенного коллектора

Более горячий радиатор плинтуса возвращается в коллектор ПОСЛЕ «холодной» подающей трубы к смесительному клапану.Таким образом, более холодный теплый возвратный пол может обеспечить идеальную воду для закалки. Компания Radiant Floor может настроить зонный коллектор для любого применения. В этом случае одна ножка на левой стороне коллектора питает зону плинтуса прямой 180-градусной котловой водой. Две ножки справа от смесительного клапана подают в лучистую трубку котловую воду, которая была доведена возвратной водой до температуры 125 градусов.

Radiant Ready J

Для единственной излучающей зоны, выходящей из существующего обычного бойлера, эта модель «Radiant Ready J» включает смесительный клапан для снижения температуры воды в котле на 180 градусов до гораздо более низкого диапазона 120–135 градусов, что идеально для внутрипольных систем. .

Несколько лет назад, когда Grundfos представила на рынке США революционную серию циркуляционных насосов ALPHA, мы были поражены двумя вещами: 1) невероятной эффективностью и потенциалом энергосбережения ALPHA и 2) их высокой стоимостью.

Удивительный насос Alpha

Тем не менее, мы были достаточно взволнованы, чтобы инвестировать в несколько насосов ALPHA для целей тестирования, и мы убеждены, что во всяком случае, оценки Grundfos относительно экономии затрат консервативны.Теперь, четыре года спустя, стоимость насосов серии ALPHA резко упала, и теперь цена находится в пределах диапазона многих обычных радиационных циркуляционных насосов. В результате мы по возможности включаем циркуляционные насосы ALPHA в конструкции наших излучающих систем, чтобы наши клиенты могли сэкономить от 50 до 75% затрат при эксплуатации своих насосов.

Очень большие излучающие системы требуют первичного / вторичного водопровода. Если вас интересуют мелкие детали этого подхода к водопроводу, вы можете найти дополнительную информацию в разделе «Источники тепла / Водонагреватели по запросу / Первичная / Вторичная сантехника» на этом веб-сайте.Фотография ниже иллюстрирует красивое реальное применение этого метода.

Многие клиенты, особенно в сельской местности, устанавливают уличные дровяные котлы и используют их вместе с лучистым напольным отоплением. Обычно эти котлы через теплообменник подключаются к накопительному / резервному резервуару, который может взять на себя задачу нагрева воды, когда утомленный зимой домовладелец улетает в Карибское море и становится недоступным, чтобы бросить дрова в котел.

Если у вас есть уличный дровяной котел и по какой-либо причине вам необходимо использовать антифриз в системе теплого пола, следующая схема может оказаться очень полезной.

Открытый дровяной котел с отдельным накопительным / резервным баком

Некоторые дровяные котлы для установки вне помещений являются либо многотопливными системами (т.е. они могут сжигать древесину и , газ или масло), либо имеют встроенный змеевик теплообменника для подачи горячей воды для бытового потребления. В этом типе котла отдельный накопительный / резервный бак не требуется, и теплый пол можно запускать непосредственно от котла.

Эта схема применима к вышеупомянутым типам уличных дровяных котлов. Только не забудьте проложить подающую и обратную линии вашего котла ниже линии замерзания . Вот почему…

Обычно дровяной котел подсоединяется к теплообменнику (см. Рисунок выше). Как видите, это позволяет котлу нагревать резервуар с питьевой водой, который, в свою очередь, может обеспечивать ГВС И подогрев пола (в «открытой» или «закрытой» конфигурации).

Вода из котла в этот теплообменник течет 24 часа в сутки по замкнутому контуру, что делает теплообменник «постоянно активным» (т.е.е. всегда горячо). При необходимости накопительный бак забирает тепло из теплообменника и поддерживает постоянную температуру в баке. У непрерывно активного контура теплообменника два преимущества:

1) трубу от дровяного котла к дому можно проложить в неглубокой траншее (обычно около 1 фута), что сэкономит много труда и / или дорогостоящие затраты на земляные работы (очевидно, с постоянной циркуляцией горячей воды в подаче и обратные линии, промерзание невозможно даже в траншее значительно выше линии промерзания), и

2) благодаря постоянной циркуляции воды в бойлере исключается расслоение.Другими словами, без постоянного потока через бойлер вода в верхней части водяной рубашки становится ОЧЕНЬ горячей, а вода в нижней части остается намного холоднее. А поскольку у большинства котлов есть водяные рубашки, содержащие несколько сотен галлонов воды, 50% воды в котле может иметь температуру 185 градусов (температура, при которой заслонка котла перекрывает подачу воздуха и переводит котел в режим покоя), а другая 50% могло бы быть значительно круче.

По сути, это означает, что котел, рассчитанный на X единиц тепловой мощности, теперь обеспечивает значительно меньшую номинальную мощность, чем проектная.Поскольку, когда одна из зон нагрева требует тепла, включается циркуляционный насос, вода снова течет через бойлер, перемешивая более горячую и более холодную воду вместе, и внезапно температура воды при 185 градусах становится равной 145 градусам воды. Это действительно может иметь значение в системе небольшого размера.

Итак, суть в том, что если вы хотите запустить излучающую систему непосредственно от дровяного котла, всегда закапывайте подающую и обратную трубы ниже линии замерзания. Как объяснялось выше, вода в ваш дом и из него будет течь только тогда, когда лучистая зона требует тепла.А поскольку многие наружные дровяные котлы находятся на расстоянии от 30 до 100 футов от дома, много воды может оставаться в холодной (хотя, по общему признанию, изолированной) траншее в течение длительного времени. Если эта траншея будет выше линии промерзания, у вас могут быть серьезные проблемы. Многотопливный дровяной котел или котел со встроенным теплообменником для ГВС. Линии к котлу и от котла должны быть проложены ниже линии замерзания.

Многозонная замкнутая (без давления / атмосферная) система с использованием дровяного котла для установки вне помещений.

Многозонная замкнутая (напорная) система с котлом.

Подключение EPK к зонному коллектору

На следующем рисунке показаны медные фитинги, необходимые для подсоединения комплектов расширения и продувки различных размеров к коллектору зоны . Эти фитинги и печатная копия этого чертежа включены в каждую систему Closed и Heat Exchanger .

Заполнение и продувка системы лучистого отопления — критически важный процесс! Когда воздух покидает систему, давление падает.Когда ваша система лучистого отопления нагревается, давление возрастает, но когда она остывает, давление падает … Мы рекомендуем поддерживать давление не менее 15 фунтов на квадратный дюйм, когда система холодная. Когда давление в нагретой системе приближается к 0,… а затем охлаждается,… создается ОТРИЦАТЕЛЬНОЕ давление… Таким образом, создавая ВАКУУМ, он засасывает воздух в систему!

Ваш расширительный бак предварительно заправлен и не требует давления. Если ваше давление падает ниже 15 фунтов на квадратный дюйм, это означает, что в вашей системе все еще остается воздух,…Воздух — это ХУДШЕЕ, что может случиться с любой (водяной) системой лучистого отопления. Перейдите по этой ссылке https://www.radiantcompany.com/details/fill/ для получения информации о заполнении и продувке вашей закрытой водяной системы отопления.

Если у вас три зоны, например, закройте шаровые краны под насосами для зон 2 и 3 и направьте поток воды на зону №1.

Если зона № 1 имеет несколько контуров трубопровода, каждый контур будет иметь шаровой клапан на стороне подачи петлевого коллектора, закройте все контуры зоны № 1, кроме первого, и направьте воду в этот первый контур. .Когда контур №1 зоны №1 был очищен, закройте контур №1 и разомкните контур №2. Повторите этот процесс для каждого контура в каждой зоне .

Если вы не используете давление в помещении (из шланга и т. Д.), Вы можете использовать перекачивающий насос для перекачки жидкости в вашу систему.

Вам не обязательно использовать антифриз, на самом деле система Radiant наиболее эффективна при использовании воды. НО «душевное спокойствие» того стоит! Если вы чувствуете, что хотите или нуждаетесь в использовании антифриза, продолжайте ниже:
Мы рекомендуем антифриз на основе пропиленгликоля (не автомобильного этиленгликоля).Определите, сколько антифриза требуется вашей системе, добавив общее количество жидкости в трубку (2,7 галлона на 100 футов 7/8 дюйма Pex… 1,9 галлона на 100 футов 3/4 дюйма Pex… 1,3 галлона на 100 футов 1/2 ″ Pex) плюс объем воды в источнике тепла (водонагреватель или бойлер).

Если вы используете в своей системе антифриз, мы рекомендуем антифриз на основе пропиленгликоля (а не автомобильного этиленгликоля).

Определите, сколько антифриза требуется вашей системе, добавив общее количество жидкости в трубку (2.7 галлонов на 100 футов 7/8 ″ Pex) плюс объем воды в источнике тепла (водонагреватель или бойлер).

Определите, какое процентное соотношение незамерзающей смеси к воде рекомендуется производителем источника тепла. Соотношения могут быть разными. Некоторые производители рекомендуют от 20% до 30% антифриза, другие — 50%. На правильное смешивание также влияет степень низкой температуры, от которой вы хотите защитить. Некоторые антифризы поставляются «предварительно разведенными». Обязательно проверьте перед покупкой.

«ВСЕГДА ПРЕДВАРИТЕЛЬНО РАЗМЕШАЙТЕ АНТИФРИЗ ПЕРЕД ЗАКАЧИВАНИЕМ ЕГО В СИСТЕМУ»!

Коммунальный насос — Отстойник НЕ должен использоваться при обратной промывке агрегата, а также при заполнении и продувке замкнутой системы, использующей смесь антифриза.Мы рекомендуем мощный универсальный насос, такой как Wayne EC-50, или Wayne PC-4, или эквивалентный насос, такой как Utilitech .5 HP Cast Iron Transfer Pump , каждый из которых может генерировать до 45- psi. По следующей ссылке https://www.waynepumps.com/solution-center/utility-pumps-transfer/pc4 приведены технические характеристики насоса (модель № PC4).

Наши системы лучистого отопления не требуют особого обслуживания, кроме очистки фильтра в водонагревателе и поддержания давления в системе.Фильтр и сетчатый фильтр системы станут наиболее грязными при заполнении, продувке и запуске, поскольку примеси в системе будут проходить через сетчатый фильтр и фильтр. Флюс представляет собой твердую (жирную / пастообразную) форму в холодном состоянии и разжижается при нагревании, частицы разрыхляются и перемещаются к сетчатому фильтру и фильтру.

Наши системы лучистого отопления не требуют особого обслуживания, кроме очистки фильтра в водонагревателе и поддержания давления в системе. Перейдите по этой ссылке https: //www.radiantcompany.com / details / fill / и прокрутите вниз половину страницы, чтобы получить информацию о чистке фильтра и сетчатого фильтра вашей закрытой системы лучистого отопления.

ШУМ:
Грохочущий шум, исходящий от водонагревателя по требованию, скорее всего, связан с кипящей жидкостью, проходящей через теплообменник в водонагревателе. Это связано с тем, что жидкость движется через устройство слишком медленно. Этот уменьшенный поток вызван либо сужением, либо препятствием в водопроводе системы. Грязный фильтр и / или сетчатый фильтр, неподходящий трубопровод, липкий, забитый или забитый обратный клапан или смесительный клапан, накопление минералов (в результате жесткой воды), неправильная настройка скорости насоса, слишком много антифриза — если применимо (закрытая система) или установлена ​​слишком высокая температура водонагревателя.Кульминация любого,… (или) всего этого может привести к появлению шумного отопительного агрегата!

В последний раз, когда вы вынимаете фильтр из водонагревателя, чтобы очистить его, и он чистый,… .. вы можете снять его, так как он разработан, чтобы просто «отломиться» от черной крышки, это снизит напор и свести к минимуму любую возможность упомянутого выше. Встроенный фильтр должен оставаться в системе.

Однажды нам позвонил подрядчик по вентиляции и кондиционированию воздуха, компания DC Cheek Heating and Cooling, из Камминга, штат Джорджия.Будучи компанией, приверженной принципам целостности и качества, они приняли вызов преобразовать существующее шоу ужасов с деталями сантехники (чья-то ошибочная версия «закрытой / теплообменной системы») в «открытую систему» ​​компании Radiant Floor Company, используя Takagi , по запросу водонагреватель. Они были достаточно любезны, чтобы прислать нам фотографии «до» и «после».

Самодельный проект лучистого тепла в домашних условиях

Давайте будем честными. В английском языке недостаточно слов, чтобы описать проблемы с вышеуказанной установкой или шок от столкновения с ней.Если ребятам из Cheek’s Heating повезло, он не укусил их, когда они к нему прикоснулись.

Такой же проект после установки конструкции у нас!

К счастью, нужно несколько слов, чтобы описать эту заменяющую систему — простую и элегантную. В руках таких искусных профессионалов, как DC Cheek Heating and Cooling, не говоря уже о тех, кто занимается своими руками в собственном доме, системы отопления Radiant Floor Company становятся искусством.

Какой трубопровод следует использовать для системы водяного отопления

A.Трубы из АБС-пластика

Трубы из акрилонитрил-бутадиен-стирола (АБС) долговечны и устойчивы к разложению водой и химическим веществам. Они обычно используются в канализационных системах и системах дренажно-канализационных труб (DWV). Они также распространены в электроизоляции. Несмотря на то, что эти трубы долговечны, их не рекомендуется использовать при слишком сильном солнечном свете, поскольку они могут деформироваться при воздействии на них. Они также не устойчивы к хлорированным и ароматическим углеводородам.

B. Трубы ПВХ

Как и трубы из АБС-пластика, трубы из поливинилхлорида (ПВХ) устойчивы к большинству солей, кислот и щелочей.Однако он менее прочен, так как должен быть более мягким и гибким, чем большинство пластиковых материалов. Они также устойчивы к разложению водой и могут использоваться как над, так и под землей.

C. Трубы PEX

PEX производятся из сшитого полиэтилена в основном для того, чтобы сделать материал более прочным. Затем этот материал проходит экструзию, которую вы можете использовать для различных целей. Сюда входят системы водяного охлаждения и отопления, системы трубопроводов зданий и водопроводы в жилых домах.PEX — это гибкий пластиковый материал, который идеально подходит как для холодного, так и для горячего водоснабжения.

D. Медные трубы

Медные трубы долгое время остаются предпочтительным выбором по ряду причин. Некоторые из них включают долговечность, меньшую подверженность утечкам, пригодность для вторичной переработки и устойчивость к перепадам температур. Огромные недостатки меди — это дороговизна и сложность установки.

E. Свинцовые трубы

Свинцовые трубы широко используются в промышленности благодаря своей гибкости, пластичности и коррозионной стойкости.Эти отрасли включают атомные электростанции, химические заводы, гидро- и гальваническую промышленность, а также производство бумаги. Из-за ряда проблем со здоровьем свинцовые трубы запрещены к использованию в жилых помещениях. Однако вы все равно можете использовать их для дренажных и вентиляционных систем.

F. Трубы из высокопрочного чугуна

Ковкий чугун также является одним из наиболее предпочтительных материалов для труб по ряду причин. Среди них пластичность, долговечность и коррозионная стойкость. Трубы из высокопрочного чугуна широко используются в производстве химикатов, сточных вод и шламов.

G. Трубы стальные

, вероятно, является наиболее известным материалом для промышленного применения, включая системы трубопроводов. Он известен своей прочностью, универсальностью, надежностью, простотой установки и обслуживания. Отрасли, в которых используются стальные трубы, включают электростанции, нефтегазовую промышленность, судостроение, строительство и многие другие. Главный недостаток стали — она ​​склонна к ржавчине, что означает, что обслуживание может быть дорогостоящим.

Часто задаваемые вопросы — Radiant

1. Какой вид обслуживания требуется для моей системы лучистого отопления?
2. Какой тип гликоля мне следует использовать в моей системе таяния снега?
3. Как часто я должен проверять свою гликольную систему?
4. Могу ли я использовать любой источник топлива в моей системе лучистого отопления?
5. Могу ли я кондиционировать свой дом с помощью системы лучистого теплого пола?
6. Планирую большой дом с высокими потолками и множеством окон.Насколько практично теплый пол?
7. Может ли моя лучистая система таять снег и лед?
8. У старых систем лучистого отопления полы слишком горячие?
9. Влияет ли система лучистого отопления на циркуляцию воздуха или чистоту?
10. Сколько должна стоить типичная система лучистого теплого пола?
11. Стоит ли эксплуатировать систему лучистого отопления дешевле, чем ее альтернативы?
12. Желательны ли энергосберегающие термостаты с пониженным энергопотреблением в системе излучающего теплого пола?
13. Долго ли нагревается лучистый дом после холодного старта?
14. Как передается тепло?
15. Какой тип труб мне следует использовать?
16. Действительно ли «радиаторы» плинтуса излучают тепло?
17. Где большинство людей устанавливают электрические полы с подогревом?
18. Электрический коврик для пола ослабляет или укрепляет мой пол?
19. Эффективен ли электрический обогрев пола?
20. Нужен ли мне обогрев пола, если моя ванная отапливается?
21. Есть ли преимущества у «низковольтной» системы электрического лучистого отопления?
22. Какое напряжение мне нужно для электрического теплого пола?
23. Работает ли 120 В переменного тока лучше, чем 240 В переменного тока?
24. Что делает ваши нагревательные элементы особенными?

1.Какой вид обслуживания требуется для моей системы лучистого отопления?

Большинство обслуживаемых предметов сосредоточено на насосах и котлах. По большей части насосы, используемые сегодня, не требуют обслуживания. Они используют воду для смазки подшипников, что обеспечивает более тихий и эффективный срок службы. Обычно расчетный срок службы этих насосов составляет 10 лет. Большинство установщиков котлов предложат ежегодный пакет технического обслуживания, который включает в себя чистку и общий уход. Разные типы котлов требуют разного обслуживания.

2. Какой тип гликоля мне следует использовать в моей системе снеготаяния?

Следует использовать раствор ингибированного пропиленгликоля. Убедитесь, что используемый гликоль предназначен для систем водяного лучистого отопления, а не для автомобильных двигателей. Гидравлические гликоли по-разному относятся к металлам, присутствующим в котлах, насосах и других компонентах системы.

3. Как часто я должен проверять свою гликольную систему?

Гликолевые системы следует проверять не реже одного раза в год, чтобы убедиться, что уровень pH в системе не упал ниже рекомендованных уровней.Гликоль обычно кислый. Добавленные к ним ингибиторы помогают нейтрализовать pH системы и помогают защитить компоненты системы. По мере старения системы ингибиторы разрушаются, в результате чего pH системы падает. На этом этапе следует добавить больше ингибиторов в системы водяного отопления и таяния снега. Система достигнет точки, когда потребуется полная промывка и повторное заполнение. Обычно это около 5-7 лет, но будет зависеть от используемого гликоля.

4. Могу ли я использовать какой-либо источник топлива в моем дистилляторе системы лучистого отопления?

Любой природный ресурс может быть использован для сжигания источника тепла, природного газа, пропана, электрического, деревянного, геотермального и т. Д.Неважно, какой источник тепла, если он может обеспечить необходимые БТЕ (энергию) при требуемых расчетных температурах. Источники тепла будут различаться в зависимости от эффективности, реакции, стоимости и мощности. Выберите тот, который лучше всего соответствует потребностям системы отопления.

5. Могу ли я кондиционировать свой дом с помощью системы лучистого теплого пола?

Не рекомендуется пытаться «кондиционировать» помещение с помощью системы лучистого отопления. Теоретически теплый пол можно использовать для охлаждения помещения.Чтобы снизить внутреннюю температуру помещения, охлаждающая поверхность должна понизиться. Эта более низкая температура «забирает» тепло из воздуха и затем уносится через жидкость в трубах под полом.

Теплые полы можно использовать для снижения общей охлаждающей нагрузки в помещении. В большинстве случаев воздушный компонент все равно потребуется для удаления влаги из воздуха или для осушения помещения. При правильном размере система охлаждения теплого пола может помочь снизить общие эксплуатационные расходы на охлаждение, обеспечивая при этом более равномерную внутреннюю температуру воздуха.

6. Планирую большой дом с высокими потолками и множеством окон. Насколько практично теплый пол?

Высокие потолки и «много окон» — одна из основных причин, почему лучистое тепло выбрано в качестве системы отопления здания. Поскольку горячий воздух поднимается вверх, в системе принудительного воздушного отопления все полезное тепло сначала направляется к потолку. Это может быть от 10 до 20 футов в высоту. К тому времени, как этот воздух достигнет вашего уровня, примерно на 6 футов. над землей, он потерял большую часть своей энергии и начал сталкиваться с другим горячим воздухом, входящим в комнату.Если этот воздух холоднее, чем когда он вошел, куда ушло все его тепло? Прямо с потолка.

Лучистое отопление работает наоборот. Поскольку система лучистого тепла хранит свою энергию в полу, все тепло в комнате сохраняется именно там, где оно должно быть, на полу, где вы находитесь. Потолок в системе теплого пола всегда намного холоднее, чем площадь пола, именно так, как вы этого хотели бы. Более низкая температура потолка означает, что меньше энергии тратится наружу.Меньше отходов — выше эффективность.

7. Может ли моя лучистая система таять снег и лед?

Системы таяния снега становятся все более популярными, особенно в регионах, где важна охрана природы. Системы таяния снега устраняют все другие необходимые химические вещества и загрязняющие вещества, используемые сегодня для защиты территорий от льда и снега. Больше нет соли для отслеживания в помещении. Нет больше неравномерного таяния. Ручьи и реки больше не загрязняются ненужными добавками.

Системы снеготаяния также защищают ваши вложения.Плиты служат дольше. Соль и другие химические добавки со временем начнут разрушать поверхность бетонной плиты. При укладке кирпича системы снеготаяния обеспечивают определенную физическую защиту. Держите подальше опасные снегоочистители и сохраните красоту своих вложений.

8. Становятся ли полы слишком горячими в старых системах лучистого отопления?

В прошлом системы лучистого отопления проектировались и устанавливались почти так же, как и обычные системы плинтусов.Для управления системой лучистого отопления использовались высокие температуры и простые средства управления. Эти высокие температуры на самом деле были слишком высокими с точки зрения комфорта. Чем выше температура воды в полу, тем выше станет температура поверхности пола. Для всех систем для обеспечения комфорта поддерживается максимальная температура пола 85 ° F. В этих старых системах температура пола могла фактически превышать этот предел, вызывая ощущение дискомфорта на полу.

Сегодня существует бесконечное множество средств управления и трубопроводов, которые гарантируют, что этого не произойдет.Поддерживается более низкая температура воды для предотвращения перегрева. Внутренние / внешние системы сброса используются для прогнозирования потребности в обогреве и увеличения времени отклика. Технология лучистого отопления с каждым днем ​​становится все более совершенной.

9. Влияет ли лучистое отопление на циркуляцию воздуха или чистоту?

Да. Поскольку воздух не нагревается и не перемещается по дому, распространяется меньше пыли и плесени. Это помогает свести к минимуму аллергию и другие заболевания.

10. Сколько должна стоить типичная система лучистого теплого пола?

Стоимость системы будет сильно различаться в зависимости от требований к установке, выбора средств управления и размера проекта. Простые системы лучистого отопления в больших плитах в зонах с умеренным климатом стоят ненамного дороже, чем альтернативы. Однако, если вы выберете множество вариантов и функций, которые Radiant может предложить вашему дому, первая стоимость будет выше.

Помните, что главные преимущества Radiant — это комфорт и низкие эксплуатационные расходы.Вам следует обсудить свои планы и требования с подрядчиком по установке, чтобы получить твердую цену за систему «под ключ».

11. Стоит ли эксплуатировать систему лучистого отопления дешевле, чем ее альтернативы?

Да, есть. Сумма экономии будет зависеть от потерь тепла, от того, насколько хорошо построена конструкция, от того, насколько хорошо здание теплоизолировано и от используемого природного источника топлива. По большей части лучистые полы будут работать на 25-40% эффективнее, чем другие формы принудительного воздушного отопления.

12. Желательны ли энергосберегающие понижающие термостаты в системе водяного отопления пола?

Не рекомендуется использовать понижающий термостат в системах лучистого отопления. Системы лучистого отопления не реагируют так быстро, как системы отопления конвекционного типа, в основном потому, что система лучистого обогрева пола использует массу здания для хранения энергии и обеспечения более равномерного нагрева.

13. Долго ли нагревается лучистый дом после холодного старта?

Большинству систем лучистого обогрева пола требуется около суток для достижения полной температуры.Причина этого в том, как система лучистого отопления хранит энергию. Прежде чем теплый пол сможет излучать энергию (тепло) в пространство, он должен сначала поднять температуру пола. В зависимости от конструкции пола и начальной температуры пола это время запуска может составлять от нескольких часов до нескольких дней. Плиты на перекрытиях будут иметь наибольшее время запуска, в основном потому, что они будут иметь наибольшее значение массы.

14. Как передается тепло?

Тепло передается из одного места в другое за счет конвекции, теплопроводности и лучистого тепла.
Конвективная теплопередача — это то, с чем большинство из нас знакомо. Так наша система принудительного воздушного отопления или наша система плинтусов передает энергию (тепло) в пространство. Воздух движется над нагревательным элементом, становится теплее и расширяется в пространство. В условиях принудительной вентиляции большая часть горячего воздуха находится у потолка, так же, как поднимается воздушный шар, и теплый воздух в комнате, нагретой принудительным воздухом. Конвективная теплопередача — наименее эффективный способ передачи энергии.
Кондуктивная теплопередача — это две соприкасающиеся друг с другом поверхности.Представьте себе металлическую сковороду на плите. Если ваша рука находится на дюйм выше горячей рукоятки, вы действительно не почувствуете особого ощущения от рукоятки, и вы можете держать руку там столько, сколько захотите. Но при прикосновении к ручке рука мгновенно начинает нагреваться. Это кондуктивный перенос тепла. Кастрюля очень быстро и эффективно передает энергию (тепло) в ручку вашей руке. Электропроводность — один из наиболее эффективных способов передачи тепла.
Лучистая теплопередача — лучшая, потому что она не замедляется воздухом.Лучистая энергия ощущается только тогда, когда энергетическая волна ударяется о другую поверхность. Это означает, что все окружающие поверхности достигают заданной температуры. Окружая свое тело теплыми поверхностями, мы можем лучше контролировать, как наши тела теряют тепло. Лучистое отопление пола означает больший комфорт при более высокой эффективности. Одно из основных правил для всех трех режимов: тепло не поднимается, горячий воздух поднимается. Тепло переходит от горячего источника к холодному.

15. Какой тип труб мне следует использовать?

Watts предлагает три различных типа излучающих трубок, каждый из которых обладает своими уникальными качествами.Трубки Onix — самый разнообразный продукт на рынке сегодня. Это единственный продукт, который можно установить под каркасным полом без дополнительных аксессуаров (без теплообменных пластин, без специальных зажимов). Поскольку Onix не расширяется и не сжимается при изменении температуры, это самая тихая система.
Watts также предлагает линию PEX (сшитый полиэтилен). Этот продукт обычно используется в плитах или тонких плитах, но также может быть установлен под каркасным полом с использованием теплообменных пластин или зажимов.
Кроме того, мы предлагаем трубки из полиэтилена для повышенных температур (PE-RT), состоящие из пяти слоев материала, что придает им значительную прочность. Гибкие и более простые в установке, чем другие материалы для трубопроводов, трубы PE-RT могут использоваться в системах жидкостного лучистого отопления, охлаждения, таяния снега и распределительных трубопроводов. Пока выбранная трубка установлена ​​правильно и в соответствии с рекомендациями производителя, система лучистого тепла будет работать сверх ожиданий.

16.Действительно ли «радиаторы» плинтуса излучают тепло?

Плинтусы на самом деле конвекторы. Они нагревают воздух, создавая перепад температур между ребрами. Эта разница температур «тянет» более холодный воздух через нагретые ребра. Затем нагретый воздух поднимается вверх, усиливая притяжение. Радиаторы
работают так же, как и основная плата, но с одним отличием. Поскольку радиаторы имеют гораздо большую массу и, как правило, имеют более открытую нагретую поверхность, они действительно обеспечивают определенное количество лучистого тепла в помещении.

17. Где большинство людей устанавливают электрические полы с подогревом?

Чаще всего идут ванные комнаты, за ними следуют кухни и прихожие. Грибы — еще и прекрасное место для теплого пола.

18. Электрический коврик ослабляет или укрепляет мой пол?

Вт были протестированы Советом по плитке Северной Америки (TCNA) в соответствии с ASTM C 627, официально известным как «Стандартный метод испытаний для оценки систем укладки керамической напольной плитки с использованием напольного тестера Робинсона».«Он проверяет прогиб при возрастающих весовых нагрузках на деревянный каркасный пол или бетонный пол. Наши маты прошли эти испытания для ТЯЖЕЛЫХ классификаций, таких как торговые центры и коммерческие площади. Маты, очевидно, добавляют прочности на разрыв сэндвичу из плитки и строительного раствора. В случае сомнений следуйте спецификациям TCNA и ANSI (Американский национальный институт стандартов).

19. Эффективен ли электрический обогрев пола?

Теплые полы согревают людей и предметы напрямую, не перегревая воздух.Электрический луч преобразует почти всю свою энергию в пригодную для использования форму. Вы можете установить домашний термостат ниже и по-прежнему чувствовать себя комфортно. Используйте программируемый термостат, и система автоматически установит более низкую температуру, когда комнаты не используются. Изолируйте под полом или под системой отопления и поверх бетонной плиты, чтобы система реагировала быстрее и потребляла меньше энергии.

20. Нужен ли мне обогрев пола, если моя ванная отапливается?

Даже когда ванные комнаты отапливаются принудительным воздухом или плинтусом, кафельный пол может казаться холодным.Представьте, что вы начинаете день с того, что выйдете из душа на теплый и удобный кафельный пол!

21. Есть ли преимущества у «низковольтной» системы электрического лучистого отопления?

Нет. Ватты и конкуренты доставляют на пол примерно такое же количество энергии. Они могут использовать меньшее напряжение, но для выработки такой же мощности (тепловыделения) требуется более высокая сила тока. Однако в ваттах используется линейное напряжение и меньшая сила тока для обеспечения необходимой мощности. Это позволяет установить более крупную систему с меньшим выключателем.В низковольтных системах используются шумные, горячие трансформаторы, которые трудно скрыть как визуально, так и акустически. Все ванные комнаты в Северной Америке имеют доступ к источнику питания напряжением 120 вольт (VAC), и в соответствии с правилами необходимо установить электрические системы подогрева пола с защитой GFCI. GFCI обнаруживает замыкания на землю и при необходимости отключает энергию от системы отопления в течение миллисекунд.

22. Какое напряжение мне нужно для электрического теплого пола?

Вт рассчитаны на 120 или 240 В переменного тока (для обогрева больших площадей).

23. Работает ли 120 В переменного тока лучше, чем 240 В переменного тока?

Обе системы имеют одинаковую эффективность. Лучше всего посмотреть, какая мощность доступна для вашей установки. 240 В переменного тока более распространены за пределами США и в коммерческих приложениях. Термостат Watts может контролировать до 150 квадратных футов пола с подогревом при 120 В переменного тока или 300 квадратных футов при 240 В переменного тока.

24. Что делает ваши нагревательные элементы особенными?

Нагревательные элементы должны противостоять неправильному обращению на рабочем месте и долгосрочному старению.Уоттс использует дорогую изоляцию проводов под названием ETFE (этилентетрафторэтилен). Физические свойства этого полимера не имеют себе равных для применения, особенно его водостойкость, диэлектрические свойства и длительное температурное старение. Мы также используем бескислородные сплавы в наших нагревательных элементах, чтобы продлить им срок службы. Двойные нагревательные элементы защищены медным заземляющим экраном, а кабели с оболочкой покрыты либо хорошо видимой водостойкой полимерной оболочкой PEX, либо очень упругой оболочкой из ТПУ, которая обеспечивает выдающиеся свойства, позволяющие избежать повреждений в результате незначительных злоупотреблений на рабочем месте.Лучше провода нагревательного элемента никто не строит.

Водно-гликолевая система водяного теплого пола

Некоторые вопросы возникают регулярно, когда люди рассматривают возможность установки или установки системы водяного излучающего пола с водой / гликолем. Поэтому мы взяли на себя инициативу сгруппировать их на этой странице.

Каковы преимущества теплого пола?

• Дополнительный комфорт благодаря равномерному распределению тепла
• Эстетичность и большая свобода расстановки мебели в комнатах (без видимого обогрева плинтуса)
• Лучшее качество воздуха, потому что воздух не осушается и не перемешивается
• Экономия энергии (10% -20%) за счет более равномерного нагрева.Другие системы отопления имеют тенденцию нагревать стены и потолок. Мы можем поддерживать немного более низкую температуру, чувствуя себя комфортно.
• Больше выбора источника энергии. Воду / гликоль можно нагревать электричеством, дровами, пеллетами, природным газом, пропаном, мазутом…

Нужна ли мне еще одна система отопления?

• Нет, другая система отопления вам не понадобится. Если система хорошо спроектирована, система лучистого пола будет достаточно мощной, чтобы быть вашей единственной системой отопления.
  • Если у вас когда-либо будет другой источник тепла, есть возможность контролировать только температуру пола с помощью датчиков. Таким образом, две системы отопления не будут конфликтовать.

Электрический (нагревательные провода) или гидравлический (вода / гликоль)?

• Если вы хотите обогреть только ванную комнату или керамический пол на кухне, выберите систему нагревательных проводов, расположенных под плиткой.
• Для обогрева подвала, гаража или всего дома выберите более подходящий пол с водяным подогревом.

Какая толщина бетона требуется при укладке трубы PEX?

• Минимальная требуемая толщина бетона составляет 1-1 / 2 дюйма. Эта толщина бетона обнаруживается, когда трубы устанавливаются наверху или во время ремонта, когда трубы размещаются на существующей плите.
• В противном случае, как правило, минимальная требуемая толщина бетона составляет 4 дюйма для подвала или гаража.
• В идеале трубы Pex не следует прокладывать глубже 4 дюймов в бетонную плиту.

Как закрепить трубы на земле перед заливкой бетона?

• Для плит, которые необходимо изолировать, есть два разных способа крепления труб из полиэтиленгликоля.
  • Первый — со стандартной изоляцией, поверх изоляции устанавливается проволочная сетка, а трубы фиксируются на решетке с помощью стяжки

• Другой тип изоляции предназначен для облегчения монтажа, изоляция Isorad, трубы помещаются между бороздами.Мы рекомендуем использовать U-образные зажимы для фиксации труб в изгибах.

• При укладке труб на фанеру использование j-образного зажима — самый простой способ удерживать трубы на месте.

Можно ли укладывать теплый пол с водой / гликолем на пол?

Да, нет проблем, можно продолжить тремя способами:

• Установите трубы на фанеру и залейте бетонную плиту размером 1-1 / 2 дюйма.
• Создайте черный пол для прохода труб; вот состав пола: Балки — светоотражающая пузырьковая изоляция, трубы Pex / деревянный мех, фанера (фанера)
• Проложите трубы PEX между балками и изолируйте внизу светоотражающей пузырьковой изоляцией и ватой.

Рекомендуемое расстояние между трубами — 9 дюймов или 12 дюймов. В Ecosolaris мы рекомендуем устанавливать их на высоте 9 дюймов, чтобы температура плиты была более равномерной.

Однако необходимы два отдельных ряда по 6 дюймов вдоль внешних стен и 5 отдельных рядов по 6 дюймов вдоль стен с гаражными воротами или навесными стенами.

Как рассчитать необходимое количество трубопроводов?

Если трубы проложены на расстоянии 12 дюймов, мы вычисляем общую площадь, умноженную на 1.2

пример: 500 футов2 x 1,2 = 600 футов труб

Если трубы установлены на расстоянии 9 дюймов, общую площадь рассчитываем, умноженную на 1,5

Если трубы проложены между балками, общая площадь рассчитывается умножением на 2

Мы часто слышим о петлях и зонах, в чем разница между ними?

Петля — это отрезок трубы, проходящей взад и вперед по полу

Зона — это часть пола (обычно комната), состоящая из одного или нескольких контуров, контролируемых термостатом.

Какая максимальная длина петли?

Максимальная длина петли — 300 футов. При превышении этой длины разница температур между выходом и возвратом может быть слишком большой, что сделает некоторые части пола более прохладными и, следовательно, менее комфортными.

Через какое время после заливки бетона я могу включить систему?

Вы должны дождаться естественного высыхания бетона в течение 30 дней, прежде чем заполнять трубы и запускать систему.

Нужно ли заполнять трубы водой или гликолем?

В системе теплого пола можно использовать только воду, но гликоль позволит вам не беспокоиться о возможном замерзании труб в случае длительного отключения электроэнергии (например, ледяной шторм).

Какой процент воды и гликоля мне следует использовать в моей системе теплого пола?

• Если вы используете только воду, ваша система может замерзнуть при 0 градусов Цельсия
• Используя смесь 70% воды и 30% гликоля, ваша система не будет замерзать до -12 градусов Цельсия
• Используя смесь 50% воды и 50% гликоля, ваша система будет защищена от замерзания до -34 градусов Цельсия

Обратите внимание, что жидкости нечувствительны к тому, что мы называем ощущением температуры.

Следует использовать дистиллированную воду или можно использовать водопроводную воду?

Дистиллированная вода не содержит минералов и поэтому лучше всего защищает от коррозии. С другой стороны, когда система состоит из частей, сделанных из качественных металлов, разница между дистиллированной водой и водой из вашего акведука будет очень небольшой. Однако это не относится к воде из колодца.

Гликоль, который мы используем, также содержит ингибиторы коррозии, которые добавляют дополнительную защиту

Как рассчитать количество жидкости, необходимое моей системе?

Количество жидкости в трубах 1/2 дюйма составляет 1 галлон на 100 футов.После этого добавьте около 3 галлонов для нагревательной панели и 5 галлонов для системы подпитки вода / гликоль.

Как рассчитать требуемую мощность котла?

Новый дом, утепленный в соответствии со стандартами строительных норм, требует приблизительно 22 БТЕ / кв. Футов. А более старый дом может потребовать до 35 BTU / кв.

В общем, мы берем площадь, умноженную на 30 Btu, и выбираем котел в соответствии с этим расчетом.

Например: 1000 фут2 x 30 = 30 000 BTU = 8 кВт

Какой котел выбрать, Mini BTH или Mini Ultra?

Mini BTH похож на небольшой резервуар для горячей воды на 2 галлона.Если мы скажем ему нагреть воду до 100 градусов по Фаренгейту, он будет постоянно нагревать воду в баке до 100 градусов по Фаренгейту. Автоматический выключатель, установленный в верхней части котла, позволяет гасить его весной и повторно зажигать осенью.

Бойлер Mini Ultra — это умная модель, которая нагревает воду в баке только тогда, когда этого требует термостат, что позволяет экономить электроэнергию. Датчик температуры наружного воздуха также входит в комплект поставки котла

Какая польза от датчика наружной температуры?

Получая информацию об изменениях наружной температуры с помощью датчика, котел может регулировать температуру воды / гликоля в своем баке и, таким образом, обеспечивать больший нагрев плиты в холодную погоду и избегать проблем с перегревом, когда погода становится мягче

Какая мощность автоматического выключателя необходима для питания котла?

Эту информацию можно получить у электрика или в брошюре производителя котла.

Mini BTH и Mini ULTRA

Брошюра по Bth Ultra

А в чем толк от датчика пола?

Датчик температуры пола учитывает температуру бетонной плиты, чтобы регулировать температуру в помещении.

Его можно использовать двумя способами.

Вот несколько примеров.

Температура в гараже обычно устанавливается в соответствии с температурой плиты. Таким образом, воздушный поток, создаваемый при открытии двери, не вызовет запуск системы, температура плиты не обязательно снизилась.

Для дома температура воздуха учитывается путем придания минимума и максимума бетонной плите, таким образом, если внешняя дверь останется открытой, когда очень холодно, пол перестанет подниматься, когда он перестанет подниматься. достичь максимальной температуры плиты.

Как произвести заполнение системы?

Если ваша система оснащена системой подпитки Calefactio, вы можете использовать ее для заполнения ваших труб водой и гликолем. В противном случае вам придется использовать внешний насос или обратиться к профессионалу.

Трубопроводы | Лучистое отопление, охлаждение

СИСТЕМЫ РАДИАЦИОННОГО ОТОПЛЕНИЯ И ОХЛАЖДЕНИЯ

Гидравлическое отопление и охлаждение — это технология с вековой историей, которая постоянно развивается. Хотя в некоторых гидравлических системах используются фанкойлы, охлаждающие балки, конвекторы или радиаторы для передача тепловой энергии в пространство или из него, наиболее эффективная и удобная гидронная система В системах используются излучающие поверхности, иногда называемые излучающими панелями, для обогрева и охлаждения помещений.

Введение
В системе лучистого отопления нагретая жидкость распределяется из источника теплой воды (например, геотермальная система, котел) через пластиковые трубы, которые встраиваются в полы, стены, или потолки помещения. Трубка проводит тепло к открытой поверхности, которая действует как большой нежный радиатор.

Когда нагретые поверхности выделяют более 50% своей тепловой энергии через инфракрасное излучение, они известны как системы лучистого отопления.В теплом полу теплая поверхность излучает обогрев всего, что находится в пределах прямой видимости пола, обогревая предметы и людей в комнате, а также позволяя теплому воздуху мягко подниматься с пола. В результате комфорт не имеет себе равных с другими формами подачи тепла.

Обычно в сочетании с лучистым отоплением системы лучистого охлаждения могут циркулировать охлажденная жидкость через ту же сеть встроенных пластиковых трубок. Эта сеть трубок может превращать пол, стены и потолок в охлаждаемые поверхности, равномерно поглощающие ощутимое * тепло энергия, включая лучистую энергию от солнечной энергии, людей, света, компьютеров и т. д., в в дополнение к некоторой конвективной теплоотдаче от воздуха.
* Тепло, вызывающее изменение температуры объекта, называется явным теплом.

Когда требуется осушение и свежий воздух, радиационное охлаждение обычно обрабатывает детали. охлаждающей нагрузки, в то время как специальная система наружного воздуха (DOAS) встречает свежий воздух и требования к осушению с учетом скрытых * тепловых нагрузок. Другое осушение Также можно использовать такие технологии, как нагревательные колеса с осушителем.Поскольку лучистое охлаждение система может справиться с большой частью охлаждающей нагрузки (в зависимости от климата и т. д.), потребность в воздушной системе и общее потребление энергии могут быть значительно уменьшенный. В результате получается более комфортное внутреннее пространство с эффективным гибридным двигателем. лучистая / воздушная система охлаждения.
* Тепло, которое вызывает изменение состояния без изменения температуры, называется скрытым теплом

Повышение эффективности
Гидравлические системы более эффективны, чем воздушные, из-за высокой удельной тепло воды по сравнению с воздухом, а также то, что гидравлические циркуляционные насосы (насосы) использовать часть электроэнергии, необходимой вентиляторам.

Гидравлические системы более эффективны, чем системы на основе хладагента, из-за высокой удельная теплоемкость воды и тот факт, что в гидравлических циркуляционных насосах используется фракция электроэнергии, необходимой компрессорам. Вода — естественный хладагент, без экологических проблем, связанных с утечкой, ХФУ, потенциалом глобального потепления (GWP) или воспламеняемость.

В современных гидравлических циркуляционных насосах обычно используются двигатели с регулируемой скоростью (также известные как электронные коммутирующие двигатели [ECM]), чтобы отдавать только необходимое количество тепловой энергии в любой момент времени.Это одна из причин, почему гидронные системы так эффективный, поскольку эти небольшие циркуляционные насосы часто потребляют на 75-90% меньше энергии для передачи тепло по сравнению с вентиляторами.

Теплая вода может производиться различными источниками тепла, например, высокоэффективными. котлы, геотермальные тепловые насосы, тепловые насосы воздух-вода и тепловые насосы. солнечные системы сбора. Теплая жидкость также может поступать из отработанного тепла других операции охлаждения и производственные процессы.Многие системы лучистого отопления соответствуют расчетные нагрузки при температуре жидкости 110ºF (43ºC) или ниже.

Некоторые системы лучистого отопления также работают как системы охлаждения, обеспечивая циркуляцию охлажденной воды. через полы, стены или потолок в сезон охлаждения для поглощения тепловой энергии от пробелы. Системы лучистого охлаждения повышают комфорт и эффективность, поскольку охлаждающая нагрузка на традиционной воздушной системе может быть значительно уменьшено, уменьшая движение воздуха, шум и сквозняки.Уменьшения размеров вентиляционного оборудования часто бывает достаточно. для компенсации стоимости труб отопления / охлаждения.

Системы лучистого охлаждения обычно устанавливаются в коммерческих помещениях, где влажность может управляться компьютеризированными системами управления для управления осушением воздуха и предотвратить конденсацию, или в засушливом климате, где температура понижается поверхности всегда выше естественной точки росы окружающего воздуха.

Обеспечение большего теплового комфорта — лучистое отопление
Поскольку функция систем кондиционирования внутреннего пространства заключается в контроле теплопотерь людей в космосе, самый эффективный способ сделать это — устранить простуду внутренние поверхности с помощью жидкостных излучающих систем.Системы воздушного отопления окружают люди с горячим сухим воздухом, чтобы компенсировать потерю тепла нашим телом, но никогда не чувствуют себя комфортно.

Системы Radiant безопасны, нежны, бесшумны, устойчивы и невидимы, а также обеспечивают непревзойденный комфорт за счет использования теплых поверхностей.

Обеспечение большего теплового комфорта — лучистое охлаждение
Когда температура наружного воздуха высока и солнечная энергия нагревает здания через окна, Самый удобный способ добиться комфорта — это окружить пассажиров более прохладными поверхности.Когда радиационное охлаждение используется для кондиционирования помещения, меньше холодного воздуха обязательный. Это снижает потребность в больших объемах воздуха и, как следствие, шум. и сквозняки, и держать пассажиров в комфорте. Определенный объем прохладного, сухого, свежего обычно поставляется вместе с радиационным охлаждением.

Контроль
В системе лучистого отопления или охлаждения каждый контур трубки обычно подсоединяется к распределительному коллектору. Манифольды часто включают клапаны управления потоком для каждого контур, позволяющий легко выполнять зонирование от комнаты к комнате без дополнительных трубопроводов или клапаны.Зонирование от комнаты к комнате — самая удобная и эффективная стратегия управления.

Материалы
В то время как некоторые материалы для пластиковых трубопроводов, представленные PPI Building & Строительное подразделение предназначено и одобрено для лучистого отопления / охлаждения. системы, PEX, PE-RT и материалы PEX-AL-PEX чаще всего использовал. Также используется спиральный полипропилен.

Эти материалы достаточно прочные, чтобы выдерживать суровые условия на стройплощадке, гибкие достаточно для установки на длинные непрерывные отрезки и рассчитаны на работа при температуре до 180ºF (82ºC).Они утверждены в модели механические коды в США и Канаде для жидкостных излучающих устройств.

Пожалуйста, прочтите больше о каждом из этих материалов трубопроводов, включая конкретные стандарты продукции, в соответствии с которой они производятся, на веб-страницах для каждого из материалов.

Приложения
Системы водяного лучистого отопления или лучистого охлаждения используются практически во всех типах. жилого, коммерческого, институционального и промышленного здания.

• Жилой — Односемейные и многоквартирные дома, квартиры, кондоминиумы
• Коммерческие помещения — Офисы, гостиницы, склады, магазины, торговые центры, аэропорты, лыжные базы, катки
• Промышленное — Заводы, склады, подвесы для самолетов, морозильные камеры
• Учреждения — школы, детские сады, колледжи, библиотеки, музеи, больницы, клиники, тюрьмы

Преимущества
Нагрев и охлаждение жилых помещений с жидкостными излучающими поверхностями эффективны, бесшумный, невидимый, чистый, управляемый, надежный, не требующий обслуживания и чрезвычайно комфортный. Это означает, что излучающие системы могут повысить комфорт при одновременном снижении потребление энергии на отопление и охлаждение, в то время как лучистые системы также уменьшили эксплуатационные расходы и затраты на обслуживание.

Благодаря своей высокой удельной теплоемкости по сравнению с воздухом вода намного лучше проводит тепловую энергию.

• Водопроводная труба с номинальным диаметром 3/4 может передавать ту же тепловую энергию, что и воздуховод 14 x 8 дюймов
• Гидравлический циркуляционный насос, перемещающий теплую жидкость, обычно может передавать ту же тепловую энергию, что и воздушный вентилятор, при снижении потребления электроэнергии на 75-90%

Лучистое отопление позволяет установить термостат на 4ºF (2ºC) ниже, чем это было бы с традиционными системами горячего воздуха без ущерба для комфорта. Эти более низкие рабочие температуры в сочетании с превосходными свойствами теплопередачи воды может снизить расход топлива, потенциально экономя до 30% в год на расходах на отопление

Поскольку излучающие трубы встраиваются в пол, стены или потолок, существует больше доступное пространство на этажах и меньше места, теряемого на воздуховоды.

Многие дизайнеры используют системы лучистого отопления для повышения энергоэффективности и комфорт, а также получение экологических сертификатов и признания, таких как LEED®.

Системы лучистого отопления и охлаждения легко интегрируются в механическую окружающей среды здания и может сочетаться с геотермальными источниками тепла и традиционные методы распределения HVAC для высокопроизводительных гибридных систем. Комбинированный системы лучистого отопления и охлаждения обеспечивают равномерный и эффективный обогрев и охлаждения, и являются экономичным способом для здания достичь более высокого уровня энергоэффективность.

См. Также

Как определить размеры трубопроводов и насосов в системе жидкого таяния снега

Когда дело доходит до водяного отопления, математика решает все.

Крайне важно правильно выбрать размеры трубопроводов и насосов в системе лучистого таяния снега. Если ваш установщик срежет углы, чтобы предложить более низкую цену, он, скорее всего, сделает это, занижая размеры трубопроводов и исключая циркуляционные насосы из вашей системы. Он может даже пойти дальше и использовать дренажную медную трубку вместо L-Copper, которая имеет гораздо более тонкую стенку и изнашивается в рекордно короткие сроки из-за протекания пружины.Вы, владелец дома, должны обучать себя и задавать важные вопросы о расценках.

Скорость, расход, БТЕ / ч, потеря напора

Это наиболее важные числа, которые следует учитывать и с которыми следует ознакомиться. Это очень простые концепции, так что не пугайтесь.

Скорость

Скорость относится к скорости жидкости в трубке, оптимальная скорость горячей жидкости составляет 4 фута в секунду. Более высокая скорость означает, что через нее протекает больше жидкости, если размер трубки остается прежним.Горячие жидкости со скоростью более 6 футов в секунду начнут протекать через центр трубы, при этом жидкость у стенки будет более холодной. Это означает, что тепло от жидкости не будет передаваться на объект (пол, теплообменник, подъездная дорожка и т. Д.). Высокая скорость жидкости также приведет к повышенному износу всех компонентов системы и возникновению шума и вибрации.

Скорость потока

В этом контексте скорость потока означает количество жидкости, которое может пройти через трубу или насосно-компрессорную трубу за определенный промежуток времени.Чаще всего выражается в галлонах в минуту или галлонах в минуту.

Хотя материал трубы имеет значение, наиболее важным фактором является размер трубы. Чем больше внутренний диаметр трубы, тем больше жидкости может пройти через нее, если давление останется прежним.

[/ vc_column_text] [/ vc_column] [/ vc_row]
