Содержание

полипропиленовый контур для разных типов котлов, нагреватель на электричестве и жидком топливе.

Востребованными являются трубы, которые изготовлены из полипропилена по современным технологиям. Они выгодно отличаются от других труб своей дешевизной, а также стойкостью к агрессивным воздействиям. Хоть полипропиленовые трубы стоят недорого, но они имеют большой срок службы. Обвязка котла полипропиленом является эффективной, так как все соединения выполняются при помощи пайки. На внутренних стенах трубопровода не образуется налет.

Обвязка котла представляет собой совокупность теплотехнического оборудования, которое обеспечивает движение горячей воды до радиаторов отопления, а также бесперебойную работу нагревателя. Благодаря обвязке тепло распределяется равномерно по всему дому и повышается надежность всей отопительной системы. Таким образом отопительный котел защищен от перерасхода топлива и перегрева.

В нашей статье рассмотрим принцип выполнения обвязки полипропиленом различных отопительных котлов.

Содержание:

Как определить место котла в общей системе
Полипропиленовый контур для разных типов котлов
Твердотопливный котел
Газовый нагреватель
Нагреватель на электричестве и жидком топливе

Как определить место котла в общей системе

Отопительный котел является основным элементом контура. Для того чтобы выбрать нужную схему обвязки необходимо предварительно определиться с типом котла, так как от него зависит требуемая схема. Чтобы в котле не образовывались воздушные пробки нельзя устанавливать напольный генератор тепла в самой высокой точке разводки трубопровода. Воздух будет скапливаться только в том котле, где нет отводчика воздуха. Труба, выходящая из котла, которая является подающей магистралью должна быть установлена в вертикальном положении.

В некоторых газовых и электрических котлах устроены автоматические воздухоотводчики. Если в нижней части отопительного котла установлены патрубки, которые предназначены для подключения отопительный сети, то это говорит об устройстве автоматического воздухоотводчика.

Обычно их устанавливают в газовых и электрических приборах.

Схема обвязки котла должна учитывать наличие автоматического воздухоотводчика, так как некоторые котлы-моноблоки могут самостоятельно удалять скопившейся воздух. Если отопительный котел вы приобрели без насоса, прибора регулировки насоса, расширительного бака, то все эти элементы можно покупать отдельно. Группу безопасности можно установить на входе или выходе носителя тепла. Но если устраивается система отопления с естественной циркуляцией, то приобретать такие элементы не нужно. А если система с принудительной циркуляцией, то необходимо купить все вышеперечисленные приборы.

Полипропиленовый контур для разных типов котлов

Рекомендуется первый метр трубопровода устанавливать из металла. Тем более если используется твердотопливное оборудование, которое имеет на выходе высокую температуру. Чтобы отвод не лопнул или не получил тепловой удар необходимо полипропилен при обвязке подсоединить к отводу.

Рассмотрим подробнее полипропиленовый контур для разных отопительных котлов.

Твердотопливный котел

Главной особенностью твердотопливного котла является то, что теплоноситель будет нагреваться до тех пора пока содержимое в топке полностью не прогорит. Такой фактор плохо сказывается на полипропилене. Во время обвязки твердотопливного котла необходимо первым присоединить металлические трубы, а затем примерно через один метр можно врезать полипропиленовые трубы.

Далее нужно устроить резервный подвод холодный воды, который может понадобиться для охлаждения теплообменника и отвода воды в канализацию. Если устроена система с принудительной циркуляцией, то нужно установить источник бесперебойного отопления для насоса. Тепло от топки должно всегда отводить при помощи воды. Необходимо это даже при перебоях с электроэнергией. Чтобы во время аварии можно было произвести ремонт отдельного элемента можно устроить малый гравитационный контур или же на батареи отопления установить байпасы. Котел необходимо закрывать защитным кожухом, для ограничения распространения тепла от стенок топки в котельную. Но если защитный кожух установлен все равно нужно пластиковые трубы и коллектор расположить как можно дальше от печки.

Газовый нагреватель

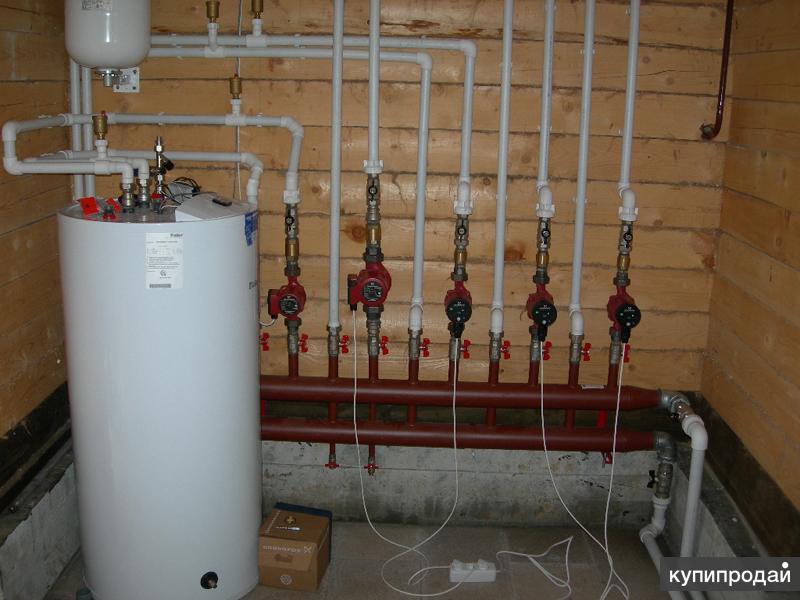

Чтобы выполнить обвязку газового котла необходимо использовать коллектор и гидрострелку. Многие модели газовых нагревателей оснащены насосами для подкачки воды. Более надежной считается схема с циркуляционным прибором на каждый контур за коллектором. В такой схеме насос нагнетает давление на небольшом участке трубы от котла до распределителя. Затем задействуются дополнительные помпы. На них будет переходить вся основная нагрузка по перекачке носителя тепла.

Если в газовом котле установлен теплообменник из чугуна, то во время его обвязки необходимо устроить дополнительный тепловой аккумулятор в систему. С его помощью резкие перепады давления будут сглажены, что значительно снизит негативное воздействие на чугун. Обвязку полипропиленом такого котла можно делать без металлических длинных патрубков, так как вода нагревается не более чем 80оС.

Если установлен двухконтурный котел, то необходимо установить фильтры грубой и тонкой очистки. Устроить фильтры нужно на входе в водонагреватель, где подается холодная вода.

Нагреватели на электричестве и жидком топливе

Котлы, которые работаю на дизеле или отработанном топливе обвязываются полипропиленом по такой же схеме, как и твердотопливные котлы. Но полимер нужно удалить от него как можно дальше. В электрических котлах установлена защитная автоматика, которая не позволяет воде дойти до температуры кипения. Поэтому при обвязке не может произойти порыв трубы. Если попадает напряжение, то котел прекращает свою работу. При гидравлических ударах трубы защищены клапанами для сброса лишнего давления и гидроаккумулятором.

видео-инструкция по монтажу своими руками, особенности настенных, твердотопливных, электрических, газовых изделий, цена, фото

Один котел не сможет вам обеспечить тепло в помещении, для этого необходимо сделать его обвязку. Тогда, генерируемое ним тепло сможет по трубопроводам поступать к отопительным приборам, которые и будут отдавать его в атмосферу комнат. При этом следует учесть, что схема обвязки может быть разной в зависимости от типа применяемого в системе отопительного котла, его установки и наличия дополнительного оборудования. Поэтому имейте в виду, что универсальных вариантов не существует.

Обвязка котлов отопления разных типов

Выбираем трубы

Каждый материал имеет свои особенности, влияющие на его эксплуатационные характеристики. Выбирая трубы для обвязки котельной, обращайте внимание на их теплоизоляционные свойства, какие сложности могут возникнуть при монтаже, подходит ли вам цена изделий.

Обвязка газового котла отопления медными трубами

Рассмотрим наиболее популярные решения:

Полипропилен

Идеальный материал для изготовления обвязки, хотя он также имеет и свои недостатки.

Преимущества:

Простой монтаж, для сборки из оборудования понадобится только специальный паяльник и набор ключей.
Работы по разводке системы отопления для дома вместе с установкой дополнительного оборудования проводятся в течение одного дня, максимум недели.

Материал устойчив к нагреванию, так как укреплен стекловолокном, которое создает каркас, защищая трубы от расширения при нагревании.
Низкая теплопроводность полипропилена, поэтому к радиатору подходит теплоноситель почти без потерь.
Быстрая циркуляция теплоносителя, так как внутренняя гладкая часть трубопровода не дает образовываться отложениям.
Срок эксплуатации трубопровода более 20 лет.

Недостаток – максимальная температура теплоносителя до 95 ˚С.

Медь

Работа по обвязке требует определенного профессионализма. Стоимость материала высокая.Преимущества медного трубопровода:

Хорошая теплоотдача – нагрев помещения происходит не только радиаторами, но и трубами.
Материал не требует для прогрева большого количества теплоэнергии.
Устойчив к коррозии. Спустя время материал может покрыться тонким слоем окисла, который не влияет на его эксплуатацию.
Не боится замерзания из-за своей пластичности, в отличие от труб из полипропилена или стали, которые лопаются.

Недостатки:

нельзя устанавливать в стены;
требует надежной изоляции, так как электрический ток для материала губителен.

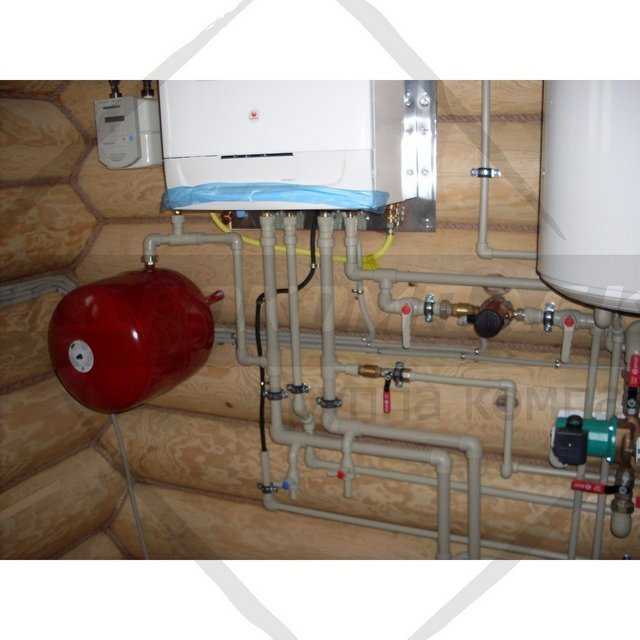

Обвязка настенного котла отопления полипропиленовыми трубами

Твердотопливный котел

Конструкция оборудования и его принцип работы влияет на подключение к отопительной системе. Следует учесть, что одновременная обвязка твердотопливного и электрического котла имеет свои нюансы, влияющие на их эксплуатацию и производительность.

Рассмотрим детальнее, как должна проводиться обвязка твердотопливного котла своими руками:

Температура обратки не может быть ниже «точки росы» или 55˚С. Иначе будет происходить большое образование конденсата. Рекомендуем по этой причине делать обвязку напольного твердотопливного двухконтурного дровяного котла медью, что гораздо лучше полипропилена.
Она имеет лучшую теплопроводность, поэтому сократит количество конденсата.

Как правильно проводится обвязка твердотопливных котлов

Если нужно, можно соединить несколько котлов в одну сеть, для чего понадобится дополнительное оборудование. К примеру, теплоаккумулятор нужен будет при обвязке двух дровяных твердотопливных котлов.
Данная схема давно применяется на Западе, позволяя сохранять излишки тепла в специальном резервуаре, напоминающий термос. Когда температура теплоносителя падает, тепло начинает добираться из резервуара.
Необходимо также предусмотреть в этом случае два клапана – термосмесительного, препятствующего перегреву теплоносителя, и подрывного.
Хотя работы по монтажу теплоаккумулятора потребуют дополнительных расходов, в итоге все вложения окупятся довольно быстро благодаря экономии топлива.

Обвязка электрического котла отопления полипропиленовыми трубами

Использование для обвязки полипропиленовых труб возможно при определенных условиях. К примеру, они должны быть термоустойчивыми и армированными, так как теплоноситель будет постоянно иметь температуру более 60˚С.
Хорошо зарекомендовали себя изделия с оптоволокном с алюминиевым стержнем. В тоже время инструкция по установке не требует, как в случае с медью, использовать электроизоляцию и контур заземления.

Газовое оборудование

В этом случае нет готовых решений, так как все зависит от использования водогрейного оборудования, а также количества отдельных отопительных систем.

Ниже предлагаем вам рекомендации специалистов:

Теплый пол и радиаторы. В этом случае обвязка газового котла отопления должна выполняться строго с применением гидрострелки или водяного распределительного коллектора. Котел нагревает теплоноситель, а установленное внутри него циркуляционное оборудование нагнетает давление прямо на участке от него до коллектора. После гидрострелки используется дополнительные циркуляционные насосы на каждый отопительный контур.

На фото – схема включения в систему отопления двухконтурного газового котла

Обвязка настенного оборудования медными трубами производится согласно расчетному сечению трубопровода. Это же относится и к полипропиленовым трубам. Но, если для обогрева 60 м2 жилья сечение медной трубы составляет 20 мм, диаметр полипропиленовой должен быть в пределах Ø 25-32 мм.
Установка аккумулирующего бака является нововведением, но пока оно не получило широкого распространения. В этом случае рекомендуется его использовать для обвязки напольного газового котла в случае с использованием чугунных агрегатов. Они боятся резкого понижения температуры, а теплоаккумулятор дает возможность сгладить такие пики.
Для обвязки навесного газового котла с 2-мя контурами не требуется установка дополнительного оборудования. Конструкция и так полностью укомплектована. Нужно просто подсоединить устройство к радиаторам системы отопления дома. При обвязке настенного газового котла с одним контуром полипропиленом к системе отопления дома, работы проводят похожим способом. Только в этом случае учитывается только система обогрева.

Варианты обвязки котлов

Для напольных моделей обычно требуется монтаж дополнительного оборудования. К примеру, для двухконтурного понадобятся циркуляционные насосы, фильтры грубой и тонкой очистки, расширительный бак. Также может быть необходима установка и гидрострелки.

Совет: если к отопительной системе подсоединяется напольный одноконтурный газовый котел энергозависимого типа, обязательно нужно устанавливать байпас, который будет осуществлять контроль за циркуляцией теплоносителя, которая не должна прекращаться после отключения электричества.

Обвязка твердотопливного котла отопления с буферной емкостью (теплоаккумулятором)

Котел дрова-электричество

Обвязка оборудования выполняется параллельным и последовательным способом. Это необходимо для обеспечения непрерывного нагрева теплоносителя в системе.

Для этого делают следующее:

Основным источником тепла является твердотопливный котел. Он должен обеспечивать нормальный нагрев теплоносителя в течение всего дня.
При наступлении ночи и после перегорания топлива автоматически должен включаться электрокотел, продолжающий нагревать теплоноситель в системе до того момента, пока основной котел снова не начнет работать.

Есть несколько способов добиться этого, однако основной – применение эжектора. В этом случае обязательное условие – котел должен быть установлен под небольшим углом, тогда не произойдет обратная циркуляция теплоносителя.

Совет: такой же метод можно применять и при обвязке пеллетного отопительного котла отопления.

Способ подключения двух котлов – на дровах и электричестве

Дизельный котел

В данном случае обязательно применяется дополнительное оборудование, обеспечивающее стабильную циркуляцию теплоносителя и нормальную работу отопительной системы:

расширительный бак;
циркуляционный насос – устанавливают на обратке;
водяной коллектор – нужен, если котел предназначен для обогрева помещения большой площади, нескольких этажей или разных отопительных контуров.

Совет: при обвязке топливного бака учитывайте установку топливного насоса и накопительного резервуара.

Можно в одну схему подключать твердотопливный и дизельный котел, собирая ее последовательно. Основным источником тепла является оборудование на твердом топливе, когда интенсивность нагрева теплоносителя начнет снижаться, в работу включается дизельный нагреватель.

Подключение в систему напольного дизельного котла

Последние модели оборудованы всей необходимой автоматикой, поэтому при правильных настройках вмешательство в процесс оператора будет минимальным. Перед установкой необходимо провести предварительный расчет схемы обвязки оборудования с теплоаккумулятором.

Вывод

Работа любой отопительной системы для дома или промышленного объекта зависит от правильной обвязки источника теплоэнергии, в данном случае отопительного котла. Не существует универсальных схем, поэтому в каждом случае необходимо проводить предварительный расчет.

Следует принимать во внимание количество контуров отопления, установку котла – на полу или на стене, а также учитывать другие факторы. Если вы сомневаетесь в себе, лучше обратиться за помощью к специалистам теплотехникам. Видео в статье поможет найти вам дополнительную информацию по этой тематике.

схема как сделать своими руками

Содержание

Что такое обвязка, ее задачи и виды
Обвязка по схеме с естественной циркуляцией
Система отопления с принудительной циркуляцией
Обвязка с использованием резервного котла

Введение

Система отопления, помимо твердотопливного котла, содержит в себе еще множество элементов. Правильно подключить и настроить все элементы этой системы не простая задача. В данной статье мы разберем различные схемы подключения, взвесим достоинства и недостатки каждой из них, разберем различные нюансы и тонкости. Надеюсь, данная статья поможет вам безопасно и эффективно обвязать твердотопливный котел своими руками.

Что такое обвязка, ее задачи и виды

Итак, что же такое обвязка? Так называют процесс наиболее эффективного и безопасного подключения котла на твердом топливе к системе отопления дома.

Для продления срока службы и обеспечения безопасной работы твердотопливного котла, необходимо контролировать такие параметры как давление и температура во избежании перегрева. Стальные теплообменники помимо всего прочего чувствительны к температуре теплоносителя в обратной линии, которая должна быть не ниже 50-65 градусов Цельсия. Использование более холодной воды в обратной линии чревато, выпадением конденсата, что сокращает срок службы теплообменника.

Итак, как обвязать правильно твердотопливный котел? Существуют несколько основных схем:

с естественной циркуляцией;
с принудительной циркуляцией;
с использованием резервного источника отопления.

Фото 1: Обвязка твердотопливного котла и запасного электрокотла

Давайте поподробнее остановимся на каждой из них, определим перечень устройств, необходимых для организации каждой из схем, а также плюсы и минусы присущие этим схемам.

Вернуться к оглавлению

Обвязка по схеме с естественной циркуляцией

Самый простой способ это обвязка твердотопливного котла отопления – схема с естественной циркуляцией. Она не требует наличия электропитания. Циркуляция воды осуществляется посредством силы гравитации. Именно поэтому ее еще называют гравитационной.

Фото 2: Схема обвязки гравитационного типа

Твердотопливный котел располагается в самой нижней точке контура, а отопительный прибор (например радиатор) – в верхней. Котел нагревает воду которая по трубам поднимается до радиатора, где отдает часть своего тепла помещению и при этом охлаждается. Остывший теплоноситель спускается вниз и круг замыкается. Удельный вес охлажденного теплоносителя больше чем горячего, поэтому он стремится вниз. Таким образом появляется напор и осуществляется круговорот воды в системе отопления.

Чем больше различаются температуры в прямой и обратной линии тем выше скорость движения воды по контуру. Но к сожалению большой разницы сложно добиться так как в подающей и обратной линиях температуры ограничены техническими характеристиками твердотопливного котла «Дон» 16, а также безопасными условиями его эксплуатации. Поэтому для обеспечения лучшей циркуляции применяются трубы большего диаметра.

Для защиты от перегрева используется специальный контур, который обеспечивает обращение теплоносителя и потребления тепла в любом случае.

Защиту от образования избыточного давления обеспечивает расширительный бак. Их существует два вида: открытого и мембранного типа. Недостаток применения открытых баков в том, что вода в нем обогащается кислородом, что в свою очередь вызывает коррозию стальных частей твердотопливного котла. Именно поэтому, чаще всего открытые баки применяются совместно с чугунными котлами и радиаторами. При использовании мембранного бака, появляется необходимость подключения дополнительного оборудования, такого как: воздухоотводчик, сбросной клапан и манометр для контроля за давлением.

Фото 3: Самостоятельная обвязка твердотопливного котла

Для обеспечения горячего водоснабжения, применяется нагревательный бак. По соображениям безопасности, на выходе из него горячей воды он должен быть оборудован термостатическим смесителем. Функция смесителя заключается в доведении температуры воды до исключающих ожоги значений. Требования к расположению нагревателя такие же как и к другим отопительным приборам – т.е. выше уровня твердотопливного котла.

Основными достоинствам такой схемы являются простота ее конструкции и энергонезависимость. Основным минусом является то, что во время холодного старта, пока вся вода в контуре полностью не прогреется, температура в обратной линии будет ниже допустимой. Это негативно сказывается на сроке службы, к примеру, стальных отопительных котлов на твердом топливе «Сибирь» КВО. Также к недостаткам стоит отнести плохую управляемость и низкую энергоэффективность.

Вернуться к оглавлению

Система отопления с принудительной циркуляцией

Круговорот теплоносителя осуществляется с помощью циркуляционного насоса. Это позволяет решить проблему низкой температуры в обратной линии, путем добавления в нее горячей воды из линии подачи. Также достигаются более комфортные условия отопления, благодаря возможности регулировки температуры в отопительных приборах. Однако есть и существенные минусы:

Повышается вероятность перегрева, если отопительные приборы в помещении настроены на низкое потребление тепла.
При отсутствии электропитания, циркуляционный насос уже не сможет выполнять свою функцию, а следовательно движение теплоносителя прекратится. Это также может привести к перегреву.

К примеру, чтобы снизить риск аварийного повышения температуры в системе отопления, твердотопливные пиролизные котлы отопления «Траян» снабжаются внешними или встроенными аварийными теплообменниками.

Включение в схему обвязки баков-аккумуляторов позволяет накапливать излишнее тепло и по мере необходимости отдавать его в систему отопления. Это позволяет решить несколько проблем:

В случае низкого потребления тепла, излишки горячего теплоносителя накапливаются для последующего использования.
При низком потреблении тепла, твердотопливный котел все равно работает на номинальной мощности.
Позволяет использовать устройства большей мощности.

На рисунке представлена обвязка твердотопливного котла с теплоаккумулятором и циркуляционного насоса:

Фото 4: Обвязка по схеме с принудительной циркуляцией

Многих владельцев частных домов, проектирующих систему отопления, интересует вопрос, возможна ли обвязка твердотопливного котла полипропиленом? Использование полипропиленовых труб накладывает определенные требование на температуру теплоносителя. Специалисты советуют при использовании труб из полипропилена в системе отопления, первые 1-1. 5 метра подающей линии выполнять из металла, а также использовать больший диаметр труб и термостатический клапан. Естественно следует всячески избегать перегрева твердотопливного котла.

Выполняя обвязку подобного типа, следует учитывать, что стоимость дополнительно оборудования может быть равна и даже превышать стоимость самого твердотопливного отопительного устройства. Это не подходит тем, кто решил купить ТТ котел для отопления дома, ориентируясь на его сравнительно низкую цену.

Вернуться к оглавлению

Обвязка с использованием резервного котла

Использование резервного источника отопления позволяет значительно усовершенствовать отопительную систему. В качестве запасного обычно применяются газовый или электрокотел. Резервный прибор включается в работу при прогорании топлива в основном твердотопливном котле или выходе его из строя.

На рисунке ниже представлена обвязка, содержащая основной и резервный котел:

Фото 5: Схема обвязки ТТ котла с резервным электрокотлом

Котел на твердом топливе подключается к теплоаккумулятору, тепло из которого уже поступает в систему отопления и расходуется отопительными приборами. Когда твердое топливо прогорает и температура бака-аккумулятора снижается до уровня недостаточного для поддержания комфортной температуры в помещениях, термореле запускает запасной источник и начинается обогрев помещений по резервному контуру. Включение запасного котла в контур отопления осуществляется с помощью гидравлической стрелки.

Использование основного и резервного источников не так популярно в России, но широко распространено в Европе.

Вернуться к оглавлению Заключение

Каждая из рассмотренных нами схем имеет свои плюсы и минусы. Так например гравитационная обвязка проста и не требует высоких затрат, однако обеспечивает недостаточный комфорт и небезопасные условия функционирования твердотопливного котла. В то же время схема с принудительной циркуляцией требует массу дополнительного оборудования, но обеспечивает значительно более комфортные условия отопления. Оценив все преимущества и недостатки каждой из схем, надеюсь, вы сможете выбрать наиболее подходящую именно для вашего конкретного случая.

Обвязка напольного котла отопления полипропиленом

Главная › Новости

Опубликовано: 03.09.2018

Подключение газового котла. Схема подключения одноконтурного напольного газового котла

Напольные газовые котлы достаточно мощные для того, чтобы снабжать помещение большой площади отоплением и горячей водой. Они бывают двухконтурные и одноконтурные. Напольный котел двухконтурный, как и котел напольный одноконтурный устанавливается достаточно непросто. Установка напольных котлов требует опыта или привлечения специалистов.

Правильный выбор котла отопления и горячего водоснабжения – это ответственный шаг, поэтому перед покупкой котла необходимо изучить его основные характеристики и классификацию.
Классификация газовых напольных котлов
Газовый котел – это устройство, которое вырабатывает тепловую энергию, которая идет на обогрев помещения и получения горячей воды. Газовый котел в качестве топлива использует природный или сжиженный газ. Использование природного газа дает возможность получать доступную тепловую энергию.

Установка и обвязка котла конорд
Принцип работы котлов следующий: производится розжиг запальника, запальник разжигает основную горелку, которая в свою очередь нагревает температуру теплоносителя в котле.
Запальник горит все время, а в случае, если температура теплоносителя снижается до минимального значения, то от термостата поступает сигнал на включение подачи газа и процесс повторяется.

МОНТАЖ СИСТЕМЫ ОТОПЛЕНИЯ ЧАСТНОГО ДОМА, НА ДАЧЕ.
Котлы можно классифицировать таким образом:
По месту установки бывают настенные котлы и 2х контурные котлы газовые напольные. Напольный котел двухконтурный, в отличие от одноконтурного предназначен не только для системы отопления, но и для нагрева ГВС. В зависимости от своих функциональных возможностей бывают одноконтурные котлы и двухконтурные. Одноконтурные рассчитаны только на обогрев помещения, а двухконтурные, кроме отопления, дают горячее водоснабжение. По типу теплообменника бытовые газовые котлы отопления напольные бывают со стальным теплообменником, чугунным и медным. По типу розжига котлы классифицируются на электророзжиг и ручной розжиг. Во всех современных моделях установлен электророзжиг. По типу тяги: котлы с принудительной тягой и котлы с естественной конвекцией. Существуют парапетные и дымоходные газовые котлы. Конденсационные и классические.
Установка напольного котла
Напольный котел двухконтурный устанавливается в заранее подготовленную платформу или фундамент.
Поскольку прибор имеет большой вес, возможно, понадобится залить бетонную стяжку. Обвязка напольного котла отопления полипропиленом не входит в комплект, а должна приобретаться отдельно.
Обвязка напольного котла отопления с помощью полипропилена – это процесс, в ходе которого оборудование подключается к водоснабжению и сетям распределения. В зависимости от способа сборки всей системы, будет выполняться и обвязка напольного котла отопления полипропиленом. Предпочтительнее, чтобы в системе было как можно меньше соединений, иначе ее КПД в разы уменьшиться.
Конструктивная особенность котла – это установка его на прочное основание. Кроме того, пол, на который будет установлен котел, должен быть выполнен из несгораемого покрытия.
В случае необходимости пол можно покрыть огнеупорными плитами. Котел должен находиться от стены на расстоянии минимум 10 см, поверхность стены также должна быть из несгораемых материалов.
Схема подключения напольного котла предусматривает, что оборудование устанавливается максимально ровно, для этого можно использовать строительный уровень. В случае необходимости можно положить твердый, но негорючий материал под ножки котла.
Далее, следует подключение напольного двухконтурного газового котла к дымоходу и трубопроводу с холодной водой. Одноконтурный котел соответственно подключается только к дымоходу. Для того чтобы теплообменник не засорился, устанавливается фильтр.
На всех трубах, которые проведены к прибору, нужно установить запорные вентили, которые дают возможность проводить монтаж напольного котла в случае необходимости.
Особенности напольного котла отопления
Данные котлы имеют высокую мощность, которая рассчитана на отопление больших площадей. Устанавливать такой котел необходимо в отдельном помещении – котельной.
Котельная должна соответствовать ряду требования и правил, результатом нарушения которых могут быть несчастные случаи.
Вот некоторые особенности, которые следует учесть при установке котла:
двухконтурные приборы не рекомендуется монтировать в кухнях: газовый котел большой мощности должен быть расположен либо в цоколе, либо на первом этаже; не рекомендуется устанавливать газовые приборы в ванной комнате; если прибор все-таки установлен в кухне, то обязательно наличие газоанализатора. С помощью этого прибора будет вовремя обнаружена утечка газа.

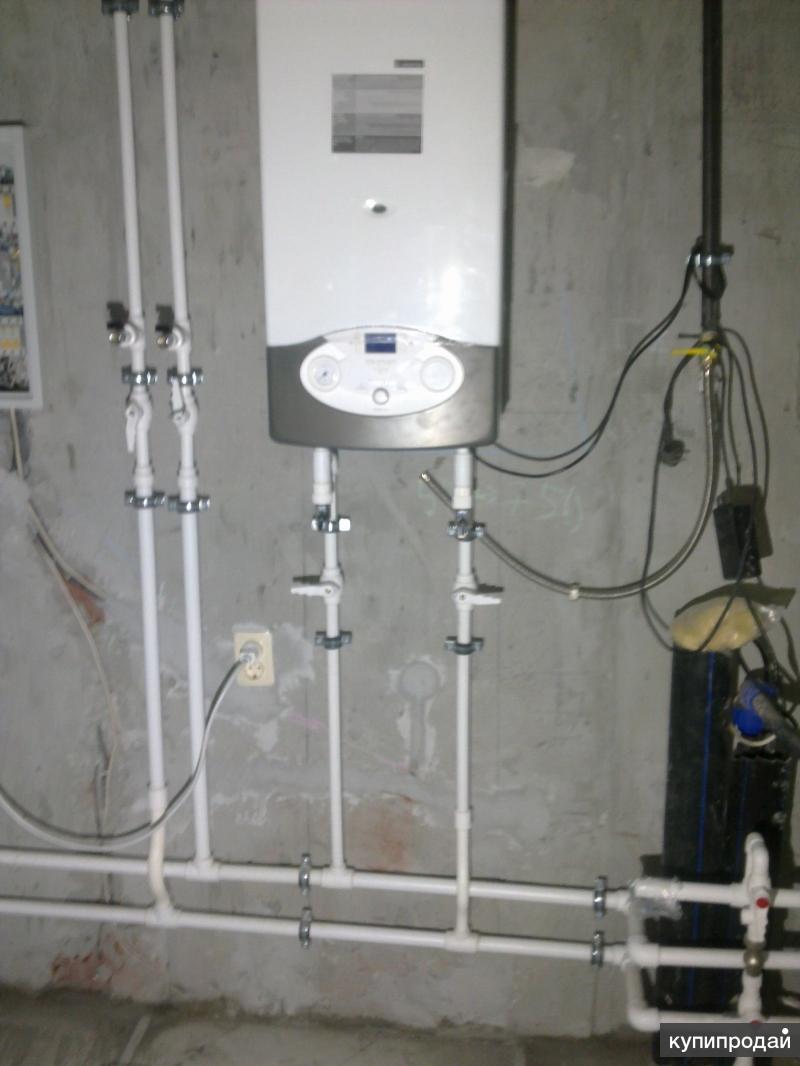

Обвязка котла отопления настенного полипропиленом. Обвязка котла отопления полипропиленом — некоторые простейшие схемы
ГлавнаяСтенОбвязка котла отопления настенного полипропиленом
Обвязка котла отопления полипропиленом — некоторые простейшие схемы
У труб, изготовленных из полипропилена по новаторским технологиям, масса приоритетов, среди которых дешевизна и стойкость к агрессивным факторам занимают лидирующие места. Доступные по стоимости изделия служат владельцам не меньше, чем дорогостоящие аналоги. На стенках их не оседает сокращающий диаметр трубопровода налет. Соединения выполняются пайкой, благодаря чему обвязка котла полипропиленом становится «монолитной», то есть, свойственных трубопроводам с плохо установленными фитингами протечек точно не будет. Однако есть некоторые нюансы, о которых необходимо знать собственникам домов, выбирающим полипропилен для устройства коммуникаций.
Весомым плюсом полипропиленовых трубопроводов признают возможность создать контур любой сложности, что в принципе не очень интересует тех, кем обвязка котла отопления своими руками осуществляется впервые. Чем проще схема будущей системы, тем легче будет воплотить задумку. Да и производительность отопления обратно пропорционально степени сложности: чем проще, тем эффективней. Для выполнения соединений домашний мастер может пользоваться, как технологией сварки, так и подобранными строго по размеру труб фитингами. Правда, при малейших «подвижках» в местах установки фитингов, система может начать слегка протекать.
С помощью полипропиленовых труб можно создавать контуры отопления любой сложности, однако следует помнить, что сложность затрудняет монтаж и сокращает КПД системы отопления
Желательно, чтобы у создаваемой системы отопления было наименьшее количество соединений. Если есть возможность сделать плавный переход, ею нужно воспользоваться.
Полипропиленовый трубопровод без проблем будет работать 40 лет, гарантированных производителем, прекрасно выдержит давление, значения которого превышают 25 бар. Без нанесения вреда структуре материала по трубам может циркулировать теплоноситель с температурой 95º. Однако есть ограничение, учесть которое необходимо, если осуществляется обвязка газового котла.
Подключение газа к котлу обязательно должно быть жестким, строительные требования диктуют применение металлических элементов для соединения и использование паронитовой прокладки
У подводки газа к котлу должно быть жесткое соединение. Строительными требованиями рекомендована металлическая труба и состыковка с генератором тепла через металлический сгон или «американку». Использовать можно только прокладку из паронита. Резиновые материалы, фум-ленты, пакля запрещены. Паронит, полученный путем вулканизации смеси асбестовых волокон, минеральных наполнителей и каучука, отлично держит форму, обеспечивает герметичность и не горит. Другие прокладочные материалы склонны к возгоранию, а зажатая между элементами резина может сократить размер газового прохода. При уменьшении диаметра прохода будет сокращена подача газа, и котел не будет поставлять требующееся количество тепла.
Котел – основной «орган» отопительного контура, выбор схемы обвязки в немалой степени зависит от его типа. Напольный генератор тепла нельзя располагать в высшей точке разводки трубопровода. Это главное правило его установки. В случае несоблюдения указанного условия в котле, не имеющем устройства для отвода воздуха, будут скапливаться воздушные пробки. У трубы подающей магистрали, выходящей из котла без прибора отвода воздуха, должно быть строго вертикальное направление.
Наличие автоматического воздухоотводчика, вмонтированного в электрический или газовый котел, можно определить по расположенным в нижней части агрегата патрубкам, к ним подключают подающую магистраль и обратку
О наличии автоматического воздухоотводчика, вмонтированного в котел, «расскажут» расположенные внизу агрегата патрубки, предназначенные для подключения к отопительной сети. Обычно они есть у настенного электрического или газового оборудования. Эту особенность схема обвязки настенного котла отопления должна обязательно учитывать, так как большинство монтируемых на стену котлов-моноблоков могут самостоятельно освобождаться от скопившегося воздуха.
Если котел был куплен без расширительного бака, насоса, устройства регулировки давления, все недостающие составляющие можно купить отдельно, группу безопасности можно устанавливать, как на входе, так и на выходе теплоносителя
Котлы сейчас можно купить, как с расширительным баком, циркуляционным насосом и группой безопасности, так и без всего перечня дополнительных устройств. Если у приобретенного агрегата нет перечисленных приборов, их можно докупить отдельно и включить в контур. Людям, сооружающим систему с естественной циркуляцией, они в большинстве своем и не нужны, а тем, кто устраивает контур с принудительным отоплением, обязательно понадобятся.
По принципу циркуляции теплоносителя по контуру отопления все виды обвязки делятся на системы с естественным и принудительным движением. В последней из указанных групп есть подгруппы, деление на которые производится по типу разводки.
К этой группе относятся самые простые и доступные для самостоятельного монтажа системы. Характерная черта данного отопления, называемого также гравитационным – отсутствие насоса, стимулирующего перемещение теплоносителя. То есть, движение нагретой воды к приборам отопления и отток холодной совершается на основании физических законов без вмешательства человека и механизмов. Простейшая схема обвязки котла отопления подходит для небольших загородных домиков. Она не справится с обслуживанием многоэтажных зданий и строений большой площади.
Обвязка котла отопления с естественной циркуляцией — оптимальный вариант для самостоятельной установки, в состав входят только котел, радиаторы и расширительный бак
Преимущества гравитационного отопления:
самый простой монтаж;
работа, не зависящая от наличия электросети и связанных с поставкой данного энергоносителя перебоев;
бюджетный размер, как сооружения, так и обслуживания;
практически бесперебойный функционал, ведь в их составе нет приборов, способных выйти из строя в неподходящий момент;
возможность самостоятельно отремонтировать систему, если, конечно, ремонтировать нужно будет не котел.
Минусы тоже есть. Необходимы точные расчеты диаметра труб для того, чтобы контур полноценно выполнял свои функции. Диаметр будет немалым, что далеко не всегда устраивает собственников компактных коттеджей. В интерьере смотрится система с естественной циркуляцией не слишком презентабельно. Регулировать ее функционал невозможно. Однако схема обвязки напольного газового котла или настенного агрегата может быть модернизирована врезкой циркуляционного насоса, которым можно пользоваться в случае необходимости.
Контур с принудительным движением теплоносителя более комфортен, его работой владелец может управлять. Можно будет выбрать оптимальную для каждой из комнат температуру, и заданный хозяином режим будет автоматически поддерживаться. Только необходимо учесть, что подобная обвязка напольного котла и настенного генератора тепла требует электропитания. В случае перебоев, нередких для отечественных сетей, контур работать не будет. Если электричество не подведено, от данного вида отопления придется отказаться.
Классический вариант обвязки котла отопления требует балансировки и обязательного обслуживания приборов
сложная схема обвязки, включающая массу расходомеров, устройств для отвода воздуха, распределительных коллекторов, клапанов и др.;
обязательная балансировка устройств;
необходимость регулярного недешевого обслуживания;
профессиональный монтаж и ремонт, отнимающий немало средств;
дороговизна приборов и услуг установщиков.
Количество приборов, вмонтированных в сеть, можно снизить за счет применения принципа первично-вторичных колец. Устройств защиты и контроля будет меньше, но каждое из устроенных колец отопления необходимо будет оборудовать своим циркуляционным насосом. Состоящие из нескольких колец системы с напольным котлом мощностью меньше 50 кВт оснащаются гребенками-коллекторами, гарантирующими равномерную подачу теплоносителя к приборам.
Использование принципа первично-вторичных колец позволяет существенно сократить количество устройств, вмонтированных в контур отопления
В домах, построенных для многочисленных семейств, устраивают отопление с гидровыравнивателями. Гидравлические стрелки внедряют в схемы отопления с мощными котлами с мощностью свыше 50 кВт, подающими тепло не только в основной отопительный контур, но и, например, в систему «теплых полов».
Прибор гидравлического выравнивания распределяет тепло равномерно по всем приборам, исключая перепады давления в разных кольцах. Аналогичную работу в контурах с первично-вторичными кольцами только без выравнивания давления выполняют гребенки-коллекторы.
Схема обвязки котла с гидровыравнивателем применяется в случае установки агрегата мощностью 50 кВт и свыше, а также в случае большого количества потребителей
Какой тип устройства отопительной системы выберет владелец дома, должно зависеть не только от его желания, но в первую очередь от спектра задач, для решения которых монтируется контур:
Небольшой загородный домик запросто можно оборудовать простейшей гравитационной системой самостоятельно.
Домам с водяными полами в нескольких комнатах, с индивидуальным горячим водоснабжением потребуются сложные схемы обвязки котлов отопления со сложными функциональными приборами.
Вот отличная подборка советов от эксперта:
А на этом видео вы можете посмотреть наглядный пример коллекторной разводки:
Даже если не предполагается самостоятельное сооружение сети, владельцам рекомендовано знать схемы ее устройства и для того, чтобы пресечь выявленные при монтаже нарушения, и для того, чтобы мелкие неполадки устранить самостоятельно.
Ремонт своими руками:
Схема подключения двухконтурного газового котла к системе отопленияПодключение дву…
Установка циркуляционного насоса: схемы, правила монтажаВ системы отопл…
Газгольдер для частного дома, как установить автономное газоснабжение на загородном участкеКакой газгольде…
Котел Купер (Теплодар): обзор, фото, технические характеристики и отзывыОбзор котлов Ку…
Вентиляция в котельной в частном доме: виды и требованияВентиляция в ко…
Газовый котел Лемакс: технические характеристики и устройствоВыбор подходяще…
Коаксиальные дымоходы для котлов: устройство, правила монтажаОсобенности уст…
Как выбрать электрический конвектор для дачиВопрос отоплени…
Чешские и финские котлы отопления – известные компании, готовые стать лидерамиЧешские и финск…
Как правильно выбрать газовый котелПоставляет боль…
Термопара для газовых котловРемонт и …
Байпас что это такое: для циркуляционного насоса, bypass в системе отопления, для чего нужен клапан,…Байпас – это о…
Пиролизный котел своими руками: чертежи, принцип работы, фото и видео пошаговая инструкцияНа сегодняшний …
Котлы электродные: отзывы, характеристики, цены, фотоЭлектрические и…
Вихревой индукционный нагреватель своими руками: делаем самодельный агрегатСамодельный вих…
Горелка на отработке из паяльной лампы: видео инструкция по изготовлению своими рукамиПодробная фото …
Как выбрать стабилизатор напряжения для газового котла – рассматриваем типы устройств, советы по под…Какой лучше выб…
Схема индукционного нагревателяСхема индукцион…
Самый экономичный газовый котел для домаКак выбрать эко…
Как сварить своими руками котёл отопления: чертежи, виды, фото и видеоПомимо покупки …
Схема подключения настенного двухконтурного газового котла, Частный домСхема подключе…
Растёт давление в двухконтурном котле, устраняем причиныРастёт давление…
Твердотопливный котел «Зота»: обзор и отзывыУдаленные от ци…
Котлы, печи и камины на дровах для отопления дома дачиКотлы, печи и к…
Купить бытовые пиролизные котлы 10-30кВт недорогоПиролизный котё…
Котлы ЛемаксКак выбрать ком…
vizada.ru
видео-инструкция по монтажу своими руками, особенности настенных, твердотопливных, электрических, газовых изделий, цена, фото
Один котел не сможет вам обеспечить тепло в помещении, для этого необходимо сделать его обвязку. Тогда, генерируемое ним тепло сможет по трубопроводам поступать к отопительным приборам, которые и будут отдавать его в атмосферу комнат. При этом следует учесть, что схема обвязки может быть разной в зависимости от типа применяемого в системе отопительного котла, его установки и наличия дополнительного оборудования. Поэтому имейте в виду, что универсальных вариантов не существует.
Обвязка котлов отопления разных типов
Выбираем трубы
Каждый материал имеет свои особенности, влияющие на его эксплуатационные характеристики. Выбирая трубы для обвязки котельной, обращайте внимание на их теплоизоляционные свойства, какие сложности могут возникнуть при монтаже, подходит ли вам цена изделий.
Обвязка газового котла отопления медными трубами
Рассмотрим наиболее популярные решения:
Полипропилен Идеальный материал для изготовления обвязки, хотя он также имеет и свои недостатки.
Преимущества:
Простой монтаж, для сборки из оборудования понадобится только специальный паяльник и набор ключей.
Работы по разводке системы отопления для дома вместе с установкой дополнительного оборудования проводятся в течение одного дня, максимум недели.
Материал устойчив к нагреванию, так как укреплен стекловолокном, которое создает каркас, защищая трубы от расширения при нагревании.
Низкая теплопроводность полипропилена, поэтому к радиатору подходит теплоноситель почти без потерь.
Быстрая циркуляция теплоносителя, так как внутренняя гладкая часть трубопровода не дает образовываться отложениям.
Срок эксплуатации трубопровода более 20 лет.
Недостаток – максимальная температура теплоносителя до 95 ˚С.
Медь Работа по обвязке требует определенного профессионализма. Стоимость материала высокая.Преимущества медного трубопровода:
Хорошая теплоотдача — нагрев помещения происходит не только радиаторами, но и трубами.
Материал не требует для прогрева большого количества теплоэнергии.
Устойчив к коррозии. Спустя время материал может покрыться тонким слоем окисла, который не влияет на его эксплуатацию.
Не боится замерзания из-за своей пластичности, в отличие от труб из полипропилена или стали, которые лопаются.
Недостатки:
нельзя устанавливать в стены;
требует надежной изоляции, так как электрический ток для материала губителен.
Обвязка настенного котла отопления полипропиленовыми трубами
Твердотопливный котел
Конструкция оборудования и его принцип работы влияет на подключение к отопительной системе. Следует учесть, что одновременная обвязка твердотопливного и электрического котла имеет свои нюансы, влияющие на их эксплуатацию и производительность.
Рассмотрим детальнее, как должна проводиться обвязка твердотопливного котла своими руками:
Температура обратки не может быть ниже «точки росы» или 55˚С. Иначе будет происходить большое образование конденсата. Рекомендуем по этой причине делать обвязку напольного твердотопливного двухконтурного дровяного котла медью, что гораздо лучше полипропилена. Она имеет лучшую теплопроводность, поэтому сократит количество конденсата.
Как правильно проводится обвязка твердотопливных котлов
Если нужно, можно соединить несколько котлов в одну сеть, для чего понадобится дополнительное оборудование. К примеру, теплоаккумулятор нужен будет при обвязке двух дровяных твердотопливных котлов.Данная схема давно применяется на Западе, позволяя сохранять излишки тепла в специальном резервуаре, напоминающий термос. Когда температура теплоносителя падает, тепло начинает добираться из резервуара.Необходимо также предусмотреть в этом случае два клапана — термосмесительного, препятствующего перегреву теплоносителя, и подрывного.Хотя работы по монтажу теплоаккумулятора потребуют дополнительных расходов, в итоге все вложения окупятся довольно быстро благодаря экономии топлива.
Обвязка электрического котла отопления полипропиленовыми трубами
Использование для обвязки полипропиленовых труб возможно при определенных условиях. К примеру, они должны быть термоустойчивыми и армированными, так как теплоноситель будет постоянно иметь температуру более 60˚С.Хорошо зарекомендовали себя изделия с оптоволокном с алюминиевым стержнем. В тоже время инструкция по установке не требует, как в случае с медью, использовать электроизоляцию и контур заземления.
Газовое оборудование
В этом случае нет готовых решений, так как все зависит от использования водогрейного оборудования, а также количества отдельных отопительных систем.
Ниже предлагаем вам рекомендации специалистов:
Теплый пол и радиаторы. В этом случае обвязка газового котла отопления должна выполняться строго с применением гидрострелки или водяного распределительного коллектора. Котел нагревает теплоноситель, а установленное внутри него циркуляционное оборудование нагнетает давление прямо на участке от него до коллектора. После гидрострелки используется дополнительные циркуляционные насосы на каждый отопительный контур.
На фото — схема включения в систему отопления двухконтурного газового котла
Обвязка настенного оборудования медными трубами производится согласно расчетному сечению трубопровода. Это же относится и к полипропиленовым трубам. Но, если для обогрева 60 м2 жилья сечение медной трубы составляет 20 мм, диаметр полипропиленовой должен быть в пределах Ø 25-32 мм.
Установка аккумулирующего бака является нововведением, но пока оно не получило широкого распространения. В этом случае рекомендуется его использовать для обвязки напольного газового котла в случае с использованием чугунных агрегатов. Они боятся резкого понижения температуры, а теплоаккумулятор дает возможность сгладить такие пики.
Для обвязки навесного газового котла с 2-мя контурами не требуется установка дополнительного оборудования. Конструкция и так полностью укомплектована. Нужно просто подсоединить устройство к радиаторам системы отопления дома. При обвязке настенного газового котла с одним контуром полипропиленом к системе отопления дома, работы проводят похожим способом. Только в этом случае учитывается только система обогрева.
Варианты обвязки котлов
Для напольных моделей обычно требуется монтаж дополнительного оборудования. К примеру, для двухконтурного понадобятся циркуляционные насосы, фильтры грубой и тонкой очистки, расширительный бак. Также может быть необходима установка и гидрострелки.
Совет: если к отопительной системе подсоединяется напольный одноконтурный газовый котел энергозависимого типа, обязательно нужно устанавливать байпас, который будет осуществлять контроль за циркуляцией теплоносителя, которая не должна прекращаться после отключения электричества.
Обвязка твердотопливного котла отопления с буферной емкостью (теплоаккумулятором)
Котел дрова-электричество
Обвязка оборудования выполняется параллельным и последовательным способом. Это необходимо для обеспечения непрерывного нагрева теплоносителя в системе.
Для этого делают следующее:
Основным источником тепла является твердотопливный котел. Он должен обеспечивать нормальный нагрев теплоносителя в течение всего дня.
При наступлении ночи и после перегорания топлива автоматически должен включаться электрокотел, продолжающий нагревать теплоноситель в системе до того момента, пока основной котел снова не начнет работать.
Есть несколько способов добиться этого, однако основной – применение эжектора. В этом случае обязательное условие – котел должен быть установлен под небольшим углом, тогда не произойдет обратная циркуляция теплоносителя.
Совет: такой же метод можно применять и при обвязке пеллетного отопительного котла отопления.
Способ подключения двух котлов – на дровах и электричестве
Дизельный котел
В данном случае обязательно применяется дополнительное оборудование, обеспечивающее стабильную циркуляцию теплоносителя и нормальную работу отопительной системы:
расширительный бак;
циркуляционный насос — устанавливают на обратке;
водяной коллектор – нужен, если котел предназначен для обогрева помещения большой площади, нескольких этажей или разных отопительных контуров.
Совет: при обвязке топливного бака учитывайте установку топливного насоса и накопительного резервуара.
Можно в одну схему подключать твердотопливный и дизельный котел, собирая ее последовательно. Основным источником тепла является оборудование на твердом топливе, когда интенсивность нагрева теплоносителя начнет снижаться, в работу включается дизельный нагреватель.
Подключение в систему напольного дизельного котла
Последние модели оборудованы всей необходимой автоматикой, поэтому при правильных настройках вмешательство в процесс оператора будет минимальным. Перед установкой необходимо провести предварительный расчет схемы обвязки оборудования с теплоаккумулятором.
Вывод
Работа любой отопительной системы для дома или промышленного объекта зависит от правильной обвязки источника теплоэнергии, в данном случае отопительного котла. Не существует универсальных схем, поэтому в каждом случае необходимо проводить предварительный расчет.
Следует принимать во внимание количество контуров отопления, установку котла – на полу или на стене, а также учитывать другие факторы. Если вы сомневаетесь в себе, лучше обратиться за помощью к специалистам теплотехникам. Видео в статье поможет найти вам дополнительную информацию по этой тематике.
gidroguru.com
Как правильно выполнить обвязку отопительного котла полипропиленом?

При проектировании автономной системы отопления сразу же встает вопрос, из какого материала стоит соорудить трубопровод, чтобы обеспечить себе максимально комфортные условия проживания. На сегодняшний день очень популярной является обвязка котла отопления полипропиленом.

Это современный композитный материал, обладающий огромным количеством преимуществ перед устаревшими стальными сплавами. Сейчас практически все ведущие строительные компании делают свой выбор в пользу пластиковых труб, независимо от те5хнологичского назначения строящегося объекта.
Самостоятельно осуществить операцию без опыта будет довольно сложно. Нужно обязательно посмотреть в интернете фото и видео обвязки котла отопления полипропиленом. Это позволит получить первоначальные представления о работе, которые пригодятся, чтобы не совершать типичных для новичков ошибок.

Преимущества обвязки полипропиленом

Композитные материалы хороши тем, что с их помощью можно сооружать коммуникации любой сложности. Но стоит также учитывать такой фактор, как сопротивление. Чем больше будет у труб изгибов, тем больше препятствий теплоносителю придется преодолевать на своем пути во время циркуляции.

Технология настолько проста, что позволяет осуществлять обвязку газовых, твердотопливных и электрокотлов. При этом эффективность функционирования системы будет одинаковой во всех случаях. Самое важное, на что нужно обращать внимание — это герметичность стыков. При наличии малейших отверстий будет невозможно поддерживать рабочее давление, поэтому при работе нужно плотно соединять трубы между собой, а места стыков обрабатывать специальным термостойким герметиком.
Существует несколько способов монтажа полипропиленового трубопровода, самым надежным из которых является термический метод получения неразъемных соединений. При выборе материалов нужно обращать внимание на их технические характеристики, потому что разные марки полипропилена рассчитаны на разный температурный режим.

Всегда стоит брать изделие с запасом до 10 градусов Цельсия свыше планируемой рабочей температуры. Если нагревать полипропилен свыше допустимой нормы, то он будет подвержен процедуре тепловой деформации. В результате трубы повыкручивает в разные стороны, что может нарушить целостность всей системы и заставит в срочном порядке менять коммуникации.

Обвязка твердотопливного котла

Прогревается изделие тоже не так быстро, но это не является большой проблемой. Важнее тот факт, что пластик не чувствителен к влиянию коррозии и легко выдерживает многократные циклы остывания и нагревания. Такой трубопровод легко прослужит более 50 лет без каких-либо видимых признаков износа. Единственный недостаток — более низкая механическая твердость, так что нужно держать острые предметы подальше от трубы.

На практике очень часто осуществляют обвязку твердотопливного котла своими руками. Это позволяет экономить неплохие деньги. Для первого раза лучше выбрать самую простую схему. Она будет и наиболее надежной, и реализовать ее будет куда проще. Если с составлением чертежей возникнут проблемы, всегда можно обратиться за помощью на тематический форум. Перед работой нужно подготовить все необходимое оборудование и расходные материалы. Зачастую принцип прокладки не зависит от марки котла, но на всякий случай можно скачать схему для обвязки котла Стропува с официального сайта.

Как правильно сделать обвязку?

1. Естественная циркуляция. Это более сложный метод, так как в нем все процессы будут происходить самотеком. Для этого нужно правильно нарисовать схему, а затем с точностью до миллиметра ее реализовать. Любая ошибка приведет к некачественному отоплению в морозы. Все процессы осуществляются исключительно за счет действия законов физики, поэтому провести расчеты будет легче, чем воспользоваться ними на практике. Нужно также учесть, что такой способ не подойдет для многоэтажных строений или для домов с большой внутренней площадью отапливаемых помещений.

2. Принудительная циркуляция. Здесь дело обстоит намного проще, так как за движение теплоносителя будет отвечать электронасос. С его помощью можно будет регулировать даже скорость циркуляции жидкости. Существенным минусом является энергозависимость. Если в доме отключат свет, то котел не будет работать.

Наиболее сложным типом работ считается обвязка твердотопливного котла с теплоаккумулятором. В этом случае лучше воспользоваться помощью профессионала, так как неправильно собранная система не будет приносить вообще никакой пользы. Придется переделывать ее с нуля и тратить большую сумму денег, терять много времени и сил.
promplace.ru
Обвязка котла отопления своими руками
Все мы понимаем, что конденсационные котлы являются крайне важным элементом отопительной системы дома, в котором он установлен. Это устройство способно генерировать тепло, которое после будет подаваться теплоносителем к вашим нагревательным приборам. Для того чтобы это оборудование могло успешно выполнять возложенные на него функции, нужно тщательно следить за его состоянием и периодически выполнять различное обслуживание котлов. В частности, вам нужно будет произвести правильную обвязку котла отопления. В этой статье мы расскажем вам обо всех тех дополнительных устройствах, которые в совокупности помогут подключить котёл к распределительной сети.
Назначение обвязки
Зачем же вообще нужна обвязка котла? Главной задачей обвязки становится предохранение вашего оборудования от перегревов. При помощи обвязки вы сможете обеспечить самые ключевые качественные параметры вашего котла, то есть надёжность и простоту его работы. Если вы правильно выполните обвязку котлов отопления, то она позволит вам сэкономить собственные средства. Экономия станет достигаться не только благодаря более эффективному распределению тепла, но также и на установке более дорогой автоматики контроля. Если же вы выполните обвязку котла своими руками, то ущерб вашему семейному бюджету окажется и вовсе минимальным. (См. также: Как установить термоголовки для радиаторов своими руками)
Важно! Особенно остро стоит вопрос обвязки котла в том случае, если вы используете твердотопливный котёл, для которого не существует специализированных автоматических систем контроля. Правильно выполненная обвязка станет способствовать достижению максимальной отдачи от котла даже большей, чем при использовании гораздо более дорогостоящего газового оборудования.
Правильным образом составленная и впоследствии реализованная схема обвязки в итоге становится гарантией максимально эффективного использования системы отопления. Особенное внимание в этом случае потребуется уделить регулированию температуры на выходе-входе. Важно не допустить сильных колебаний этого параметра. До тех пор, пока температура не достигнет заранее заданного значения, циркуляция внутри теплоносителя станет происходить по малому контуру. Как только нужная температура будет набрана, вода станет поступать уже и в большой контур. Для того чтобы создать наиболее качественную регулировку в системе, зачастую приходится создавать сразу несколько контуров.
Состав системы обвязки
Рассмотрим схему обвязки на примере схемы для двухэтажного дома. Такая схема обвязки котлов станет включать в себя следующие элементы: термоголовку или распределительный клапан, циркуляционный насос, манометр, расширительный бачок, проходной фильтр, балансировочный кран, хомуты и муфты, краны шариковые и сливные, различные клапаны (предохранительный, воздушный, проходной и обратный), тройники и уголки, элементы крепежа. (См. также: Устройство газового котла)
Обвязка настенного котла
Все детали подключения настенного конденсационного котла изначально должны быть включены в схему обвязки котла. Вообще, обвязку настенного котла отопления можно произвести сразу несколькими способами подключения к сети электропитания. Примером могут стать система тёплого пола, горячее водоснабжение или отопление. В одноконтурных системах разобраться будет совсем несложно. Во время монтажа нужно будет только лишь тщательно придерживаться схемы, которая достаточно подробно описана в руководстве по монтажу и эксплуатации. Гораздо сложнее обстоят дела с двухконтурными котлами. Схема обвязки двухконтурного котла может быть смесительной или прямой. В первом случае регулировка температуры в комнате будет производиться при помощи смесителя с сервопривода и горелки, а в последнем – при помощи одной лишь только горелки.
Аварийные схемы и их особенности
Какое бы конструкционное решение обвязки у котла вы в итоге не выбрали, отопительная схема обвязки котла отопления в любом случае должна будет содержать аварийную схему. Она обеспечит вам должное функционирование отопления даже в случае возникновения нестандартных ситуаций или аварийных ситуациях. Примером такой ситуации может стать даже самое банальное временное отключение электроэнергии. Сегодня имеется сразу несколько разновидностей подобных схем и вариантов их построения.
На самом же деле на практике различные аварийные системы применяются относительно редко. Это связано с тем, что по своей сути большинство способов просто неэффективно. Возьмём, например, тот же самый пример отключения электроэнергии. В том случае, если у вас внезапно отключили свет, то в 80% случаев водопроводная система также перестанет функционировать. Конечно, вы сможете сохранить некоторое количество воды при помощи гидроаккумулятора, но количество это будет недостаточным для того, чтобы защитить вашу систему от перегрева. (См. также: Расход топлива дизельных котлов отопления)
В том случае, если вы в качестве основного теплоносителя используете антифриз, то в случае аварии в канализацию практически сразу же сможет убежать до 150 литров этого отнюдь не дешёвого вещества.
С другой стороны, инженеры смогли разработать и ряд более эффективных схем аварийной защиты, которые вполне могут справиться с большинством стандартных ситуаций.
Возможность питания насоса от источника бесперебойного питания. Если вы запитаете свой циркуляционный насос от источника бесперебойного питания, то обвязка котлов будет эффективно сопротивляться возможному отключению электроэнергии. Кончено, есть у этого способа и целый ряд своих недостатков. В их числе следует отметить хотя бы то, что сам источник бесперебойного питания может попросту не сработать вовремя. Также обвязка котла полипропиленом в таком случае потребует постоянного контроля, а также своевременного обслуживания. Аккумуляторы придётся поддерживать в постоянно рабочем состоянии. Вам придётся контролировать их заряд и периодически подзаряжать их в случае необходимости.
(См. также: Конденсационные газовые котлы отопления)
Система гравитационной циркуляции. В данном случае речь идёт об обустройстве специального дополнительного контура небольших размеров, который станет выполнять функцию теплоснимателя лишнего тепла в системе отопления. Включение этого дополнительного контура будет производиться только лишь после отключения основного насоса системы. С другой стороны, в этом варианта невозможно будет получить нормальный обогрев всего здания сразу.
Обустройство специального аварийного контура. Этот вариант обвязки котлов полипропиленом на данный момент по справедливости считается я наиболее эффективным. Аварийный контур становится прекрасным дополнением к любой системе отопления. Система аварийного контура фактически заставляет гравитационный и принудительный контур функционировать в отдельных частях системы в стандартном режиме. В том случае, если насос вдруг будет отключен, то работать останется только гравитационная схема.
В этой статье мы постарались рассказать вам самые общие сведения об обвязке котлов отопления. Выбор оптимальной для вас схемы следует производить, исходя из финансовых возможностей, технических навыков и общей конструкции отопительной системы дома.
Обвязка котла отопления — Инженер ВОС
Под термином «обвязка котла» подразумевается подсоединение агрегата к общей, одноконтурной или двухконтурной системе, подключение вспомогательных механизмов.
Обвязка котла отопления полипропиленом
Полипропиленовые трубы отлично подойдут для отопительной системы, они хорошо выдерживают высокие температуры, давление в контуре, не выделяют токсичных соединений. Обвязка полипропиленом производится с использованием специальной соединительной арматуры, а также при помощи аппарата для стыковки труб посредством пайки. При выполнении обвязки подключается труба обратной подачи и выходная магистраль, через специальные переходники. Между ними, ближе к котлу может быть установлен трехходовой термический клапан.
Cхема обвязки котлов отопления
Правильное подключение котла для отопления очень важно для долгого и исправного его использования. На схеме показана стандартная обвязка для котла Baxi.
Схема обвязки котлов отопления
Обвязка газовых котлов отопления
Подсоединяются магистрали выхода и обратной подачи с трехходовым клапаном между ними, в некоторых случаях используется гидрострелка. Подсоединяется труба вентиляции угарного газа и шланг подачи топлива.
Обвязка твердотопливных котлов отопления
В этом случае могут быть использованы трубы из металла или металлопластика. Трехходовой термоклапан между обратной подачей и выходной магистралью обязателен, так как котлы на твердом топливе имеют более низкий КПД и без установки клапана будут быстро остывать и терять эффективность работы. Обязательно устанавливается магистраль отвода продуктов сгорания.
Ко всем типам котлов в обвязку необходимо подключать циркуляционный насос. К современным моделям может быть подсоединен комнатный термостат и проводка автоматического управления насосом.
Все работы по обвязке должен выполнять высококвалифицированный специалист. Диаметр магистралей зависит от выходных патрубков котла, его мощности и размера отапливаемого помещения, но не должен быть менее 3 см.
Трубопровод Aquatherm — зеленый, экологически чистый трубопровод
Для механических подрядчиков, сантехников и руководителей проектов, полипропилен Aquatherm или PP-R, это идеальное решение для труб для максимальной эффективности на стройплощадке. Aquatherm сэкономит ваше время, потраченное на различные коммерческие проекты, от систем водоснабжения для питьевой и водопроводной воды до гидравлических и геотермальных систем. Посмотрите, как Фергюсон поможет вам превзойти ожидания ваших клиентов, предлагая продукцию Aquatherm PP-R.
Преимущества Aquatherm
Благодаря своим пластичным свойствам Aquatherm PP-R может быть изготовлен, сплавлен и адаптирован к потребностям различных коммерческих систем водоснабжения и отопления, вентиляции и кондиционирования воздуха. Универсальные функции Aquatherm включают:
Устойчивость к большинству химикатов
Повышенный расход
Быстросъемные сварные соединения
Легкий, ударопрочный материал
Нержавеющие трубы и фитинги
Естественная звуко- и теплоизоляция
Долговечный
Полностью перерабатывается
Термостабилизированный
Продукция Aquatherm
Узнайте о различных трубопроводах Aquatherm, которые мы предлагаем, и узнайте, как вы можете использовать их в своем следующем коммерческом сантехническом или механическом проекте.
Зеленая трубка Aquatherm
— это полипропиленовая система напорных трубопроводов, предназначенная для горячей и холодной питьевой воды и пищевых продуктов. PP-R имеет отличную физическую прочность и высокую химическую чистоту, что обеспечивает качество и характеристики Aquatherm Green Pipe, не имеющие себе равных среди других материалов. питьевые системы. Green Pipe использует соединения методом термоядерного синтеза и является одной из самых экологически чистых трубопроводных систем в мире.Aquatherm Green Pipe выпускается в размерах от 1/2 до 18 дюймов с дополнительным слоем из фазерного композитного материала для приложения с горячей водой.
Голубая трубка Aquatherm
Blue Pipe выводит преимущества полипропилена на новый уровень. Разработанный для гидравлических, геотермальных и промышленных применений, Blue Pipe сочетает в себе все уникальные преимущества Green Pipe с более тонкими стенками для более высокой скорости потока.Жара Сплавленные соединения исключают утечки, а трубы и фитинги из полипропилена не подвержены коррозии и износу. Blue Pipe включает в себя запатентованный композитный слой faser, который уменьшает линейное расширение на 75% и доступен в размерах от 1/2 до 24 дюймов.
Трубка Aquatherm Lilac
Разработанная для рециркулирующей и дождевой воды, система трубопроводов Lilac обеспечивает долговечность и надежность полипропилена по конкурентоспособной цене для любых применений оборотной воды.В трубке Aquatherm Lilac Pipe используются те же сварные соединения. и фитинги, такие как Green Pipe и Blue Pipe, поэтому их легко установить. Материал PP-R инертен к широкому спектру свойств воды, что делает его идеальным для распределения серой воды. Сирень бывает от 1/2 до 10 дюймов.

Услуги по сварке труб
Воспользуйтесь нашими услугами по сварке труб.

Программа обучения сварке труб
Воспользуйтесь нашей программой обучения сварочным машинам для труб.

Прокат сварочного аппарата Aquatherm Pipe Fusion
Узнайте больше о нашей программе аренды аппаратов для сварки труб Aquatherm.

Фергюсон Расположение
Заинтересованы в покупке Aquatherm? Свяжитесь с ближайшим к вам центром в Фергюсоне.
Владельцы и застройщики зданий хотят иметь надежные системы, которые не протекают, не выходят из строя или дают сбой: потерянное время — потеря денег. Владельцы и разработчики должны иметь возможность сосредоточиться на удовлетворении своих клиентов, а не отвлекаться на сантехнику. и механические системы. Идеальная система трубопроводов, работающая без обслуживания, беспокойства и даже шума. Беспроблемная система трубопроводов добавляет ценность и комфорт любому зданию или проекту. Это Aquatherm.
На протяжении почти 40 лет Aquatherm производит самые современные и экологически чистые трубопроводные системы в мире. Компания Aquatherm, имеющая установки в более чем 70 странах по всему миру, является мировым лидером в производстве напорных трубопроводов из полипропилена-R для питьевого водоснабжения, отопления и системы охлаждения и серой воды. Как ведущий поставщик Aquatherm, компания Ferguson является вашим полным поставщиком решений для труб из полипропилена.
Центр CE — Библиотека Центра CE
Все курсыТемаСтатьиМультимедиаВебинарыНано кредитыСпонсорыПодкасты
27 июля 2021 г., 14:00 EDT
Выбор правильного средства предотвращения роста
27 июля 2021 г., 14:00 EDT
28 июля 2021 г., 13:00 EDT
28 июля 2021 г., 14:30 EDT
28 июля 2021 г., 11:00 EDT
29 июля 2021 г., 14:30 EDT
29 июля 2021 г., 13:00 EDT
29 июля 2021 г., 11:00 EDT
3 августа 2021 г., 14:00 EDT
Большой рост с действующими стеклянными стенами
4 августа 2021 г., 14:00 EDT
Обращение к общей картине и деталям для успешных проектов
10 августа 2021 г., 14:00 EDT
10 августа 2021 г., 14:00 EDT
, 12 августа 2021 г., 14:00 EDT
17 августа 2021 г., 14:00 EDT
18 августа 2021 г., 14:00 EDT
Проектирование для обеспечения готовности
18 августа 2021 г., 14:00 EDT
Консультации — Специалист по спецификациям | Выбор труб и материалов для трубопроводов
Джефф Болдт, ЧП, LEED AP, FASHRAE, FPE, HBDP; Кейт Стоун, ЧП 17 сентября 2018 г.
Цели обучения
Разберитесь в плюсах и минусах различных материалов трубопроводов.
Ознакомьтесь с некоторыми вопросами, связанными с совместимостью материалов.
Узнайте о проблемах коррозии в гидравлических и бытовых системах трубопроводов.
Так же, как свойства различных материалов труб сильно различаются (см. Таблицу 1), важность этих свойств сильно различается в зависимости от проекта. Выбор материала трубопровода зависит от области применения и качества воды. Например, в системах отопления часто используются стальные трубы из-за их низкой стоимости, прочности и устойчивости к теплу, тогда как в системах с чистой водой, вероятно, будут использоваться трубы из чистого полипропилена (PP) или поливинилиденфторида (PVDF).
Основные свойства материала
Сталь прочная, жесткая и имеет низкий коэффициент теплового расширения. Он также тяжелый (для его транспортировки может потребоваться несколько рабочих) и подвержен коррозии. Иногда ее называют углеродистой или черной сталью, чтобы отличить ее от нержавеющей и оцинкованной стали. Вся сталь по определению содержит углерод.
Сталь
часто используется для закрытых гидравлических систем, потому что она недорогая, особенно по сравнению с другими материалами в системах с высоким давлением, а коррозия в этих системах относительно легко контролируется.Он также является хорошим выбором для паровых и пароконденсатных систем, поскольку хорошо выдерживает высокие температуры и давления, а коррозия обычно не является проблемой для паропроводов. Тем не менее, коррозия является проблемой в пароконденсатных трубах, и многие инженеры указывают стальные трубы сортамента 80 просто потому, что на них требуется примерно вдвое больше времени, чтобы проржаветь, чем у труб сортамента 40.
Если амины (обычно циклогексиламин, морфолин или диэтилэтаноламин (DEAE) подаются правильно для нейтрализации pH конденсатной трубы, конденсатные трубы могут прослужить вам весь срок службы здания.Некоторые владельцы зданий не хотят, чтобы эти химические вещества содержались в паре, который может использоваться для увлажнения из-за проблем со здоровьем; однако отказ от использования этих аминов может потребовать замены трубопровода из нержавеющей стали (SS) или добавления отдельной системы «чистого пара» для увлажнения и стерилизации медицинских инструментов.
Жесткость важна, потому что она определяет расстояние между подвесами. Стальные трубы изготавливаются длиной 21 фут, и подвески могут быть разнесены на такое большое расстояние для труб большого диаметра.Однако для более гибких материалов могут потребоваться подвесы на расстоянии не менее 4 футов от центра или даже непрерывно. Обратитесь к ANSI / MSS SP-58: Подвески и опоры для труб — материалы, конструкция, изготовление, выбор, применение и установка для получения подробной информации о подвесках и расстоянии между подвесками.
Низкий коэффициент теплового расширения сводит к минимуму необходимость в расширительных петлях и компенсаторах. Однако высокая жесткость стали означает, что, хотя она меньше расширяется, она оказывает очень большие усилия на анкеры.
Труба из оцинкованной стали — это стальная труба, погруженная в ванну с цинком (см. Рисунок 1). Цинкование имеет два метода уменьшения коррозии:
Он покрывает поверхность, как краска, и в большинстве случаев образует прочный оксидный слой, такой как алюминий и нержавеющая сталь.
Он представляет собой расходуемый анод (цинк) для защиты от коррозии вместо коррозии стали.
Оцинкованная стальная труба имеет все преимущества стальной трубы, а также улучшенную коррозионную стойкость в большинстве сред, хотя и по несколько более высокой стоимости.Цинкование почти идеально подходит для областей применения, где его периодически смачивают и сушат (например, дорожные знаки и ограждения). Он может выйти из строя в средах с высоким содержанием натрия (например, умягченная вода, которая вначале была очень жесткой), потому что натрий заставляет прилипшую оксидную пленку отделяться и реагировать больше как стальная труба, где оксид отслаивается. Если сваривается оцинкованная труба, сварщик должен быть осторожен, чтобы стачивать необработанную сталь. Ремонт цинкования с внутренней стороны трубы затруднен или невозможен.Если в интерьере требуется сплошной оцинкованный слой, подумайте о механических соединениях. (Более подробную информацию можно получить через Американскую ассоциацию гальванизаторов.)
Медная труба часто используется как в гидравлических, так и в бытовых системах, особенно для 2-дюймовых. и трубы меньшего диаметра. Однако некоторые подрядчики предлагают заменить оцинкованные стальные трубы для бытового водоснабжения медными до 6 дюймов. по размеру, особенно на Среднем Западе. Медь — дорогой материал, но имеет то преимущество, что весит меньше стали, и для ее установки может потребоваться меньшее количество сотрудников, в зависимости от веса и ограничений профсоюзов.Кроме того, медь обычно более благородна и устойчива к коррозии, чем сталь или оцинкованная сталь.
В индустрии HVAC большая часть меди — это твердая (закаленная) медь типа L (средней толщины), хотя подземная мягкая (отожженная) медь часто относится к типу K (толстая). Дренажный, сливной и вентиляционный трубопровод (DWV) тоньше (тип M).
Нержавеющая сталь широко считается устойчивой ко всем видам коррозии. Это верно во многих случаях, но не во всех. Анаэробная и хлоридная коррозия могут повлиять на SS.Самый распространенный сплав — нержавеющая сталь 304, который добавляет в сталь 18% хрома и 8% никеля. 304L имеет пониженное содержание углерода, чтобы свести к минимуму склонность SS к коррозии сварных швов. SS с обозначением L рекомендуется для всех SS, которые будут свариваться и могут иметь проблемы с коррозией, например выхлопные газы и некоторые системы трубопроводов. 316 и 316L добавляют молибден, чтобы снизить восприимчивость к хлоридам.
В последнее десятилетие мы видели, что более тонкая нержавеющая сталь предлагается в качестве альтернативы стальным оцинкованным трубам и медным трубам большего диаметра, в первую очередь для бытовых трубопроводов для питьевой воды.Если это сделать неправильно, есть одна потенциальная проблема (см. «Смешивание материалов может вызвать проблемы»).
SS требует некоторого количества кислорода для образования приставшего оксидного слоя, как у алюминиевых автомобильных колес. Обычно это не проблема в системах водяного отопления / охлаждения или системах водоснабжения, но в большой системе хранения охлажденной воды уровень кислорода может стать достаточно низким, чтобы возникли проблемы с коррозией, вызванной микробами (известной как MIC).
Есть много марок СС. В целом сплавы серии 300 наиболее устойчивы к коррозии и немагнитны.Серия 400 тверже, устойчивее к истиранию, выдерживает более высокие температуры и обладает магнитными свойствами. Сплавы серии 200 используются в мойках и в тех местах, где допустима меньшая коррозионная стойкость.
Чугун (CI) используется в основном в канализационных и ливневых системах. В этих применениях он имеет очень хорошую коррозионную стойкость. Недостаток в том, что наиболее распространенные суставы не зажаты. Большинство соединений из чугуна являются вставными или без ступицы. Вставные соединения очень хорошо работают под землей, где давление почвы помогает остановить движение трубы.Однако над землей существует риск того, что труба может отделиться, если произойдет закупорка и давление станет слишком высоким. Оцинкованная сталь, в первую очередь для ливневых систем, с механическими муфтами или трубопроводами с пластиковыми связями, может быть указана, когда кажется возможным риск затопления из-за давления.
Ковкий чугун (DI) похож на чугун, за исключением того, что он имеет более низкий процент углерода и содержит отжиг и / или добавки, такие как магний, для образования другой (шаровидной) матрицы.Это делает его более прочным и пластичным, чем чугун. По коррозионной стойкости он очень похож на чугун. DI обычно используется для городских водопроводов. Для ливневой или канализационной канализации можно указать одну длину трубы прямого ввода, проходящей под опорами, чтобы в случае оседания конструкции труба изгибалась и не ломалась.
Duriron практически отсутствует на рынке, но его можно увидеть в проектах модернизации. Это чугун с добавлением кремния для защиты от коррозии. Ранее он использовался для лабораторных систем удаления отходов.Чугунные форточки, которые «сверкают» на крыше, — это Duriron. Сегодня его обычно заменяют полипропиленом (PP), поливинилиденфторидом (PVDF) или иногда боросиликатным стеклом.
Трубопровод из поливинилхлорида (ПВХ) часто используется в жилых помещениях и становится все более популярным в коммерческих / промышленных приложениях. Его преимущество состоит в том, что он очень устойчив к большинству коррозии, но не к растворителям или некоторым маслам. Некоторые производители используют масло на основе полиэфира (POE) для очистки змеевиков HVAC и, в некоторых случаях, вызывают растрескивание труб отвода конденсата из ПВХ.Хлорированный поливинилхлорид (ХПВХ) и акрилонитрилбутадиенстирол (АБС) также в значительной степени несовместимы с маслами POE.
Одна проблема, связанная с ПВХ и ХПВХ, заключается в том, что они содержат хлор. Когда горит хлор, образуется горчичный газ. Хотя смертельные случаи не были вызваны горящей трубой в зданиях, выделяющей газообразный хлор, они прочитали по крайней мере одну статью о горящей копировальной машине из ПВХ, которая привела к гибели пожарных. Наибольшее беспокойство по поводу ПВХ вызывает близкое расположение подвесок и несоответствие установленному рейтингу распространения пламени / дыма 25/50 согласно NFPA 255: Стандартный метод испытания характеристик горения поверхности строительных материалов и ASTM E84: Стандартный метод испытания характеристик горения поверхности строительных материалов. Строительные материалы, требуемые строительными нормами для материалов, размещаемых в приточных коллекторах.Это также верно для полипропилена и большинства составов ХПВХ.
CPVC — это в основном ПВХ с добавлением сшитой молекулы хлора для повышения термостойкости. Обычно используется в системах горячего водоснабжения. Одним из недостатков систем трубопроводов из ПВХ, ХПВХ и большинства пластиковых и некоторых армированных волокном пластиков (FRP) систем является то, что они имеют фитинги с очень коротким радиусом, поэтому они имеют более высокие коэффициенты падения давления.
Полипропилен известен как олефин в ковровой промышленности, где он используется для изготовления ковров внутри и снаружи помещений.Преимущество полипропилена в том, что он работает с жидкостями при температуре до 210 ° F, и он очень устойчив к коррозии. Некоторые фирмы используют его для очистки кислотных отходов и (без добавок) для систем чистой воды. Он также используется для некоторых трубопроводов для отходов молочной промышленности, где вода при температуре 210 ° F может стекать в канализацию, чтобы очистить затвердевший сыр. В целом, полипропилен является наиболее устойчивым к коррозии из всех материалов, кроме ПВДФ и других производных тефлона.
Поливинилиденфторид (PVDF) — это фторполимер, родственный тефлону.Дорого, но с прекрасными свойствами. Он может выдерживать 212 ° F жидкости, соответствует норме распространения пламени / дыма 25/50 для вытяжных коллекторов (и используется для внутренней обшивки городских автобусов, потому что он не горит, как другие пластмассы), и очень инертен ( т. е. его можно использовать для лабораторных или микрочиповых систем с водой высочайшей чистоты).
Трубы PEX (сшитый полиэтилен) стали очень популярными, особенно в системах водоснабжения жилых домов. Это прозрачный гибкий материал для труб, и некоторые его составы соответствуют требованиям 25/50 для пламени / дыма при размещении в камерах вытяжного воздуха.Он очень гибкий, требует частой или постоянной поддержки.
Боросиликатное стекло когда-то было популярным материалом для лабораторных отходов. Он обладает высокой устойчивостью к коррозии, но стоит дорого и может вызвать проблемы, если в канализацию слить очень горячую воду. В современных лабораториях он обычно не используется.
FRP полезен для применений, где желательны коррозионная стойкость, стойкость к ультрафиолету (УФ) и большая жесткость, чем у пластмасс. Он имеет различные свойства коррозионной стойкости и прочности в зависимости от используемого пластика и волокна, а также от того, как оно ориентировано.Многие продукты позволяют выбирать различные внутренние покрытия, устойчивые к определенным химическим веществам. Трубопровод градирни — хорошее применение в системах отопления, вентиляции и кондиционирования воздуха при условии, что изделие имеет фитинги с низким коэффициентом потерь.
Способы соединения
Сварка — старая и надежная технология. Это в основном включает в себя плавление труб вместе. Сталь и полипропилен используют этот метод. Сварку можно использовать для оцинкованной стали, но отремонтировать цинковое покрытие на внутренней стороне труб практически невозможно, поэтому предпочтительнее механическое соединение.
Нарезание резьбы включает свинчивание труб вместе, обычно с помощью ниппеля с внутренней резьбой между двумя участками трубы с наружной резьбой. Нарезка резьбы обычна для стальных и оцинкованных стальных труб. Это также характерно для некоторых материалов пластиковых труб. Он используется для нержавеющей стали, но требует свежих штампов и анаэробного соединения для труб для создания герметичных соединений. Резьбовые соединения выдерживают нагрузки во всех направлениях.
Фланец стоит дорого, но практически надежен. Фланцевые соединения могут выдерживать любое желаемое давление и могут быть диэлектрическими для минимизации коррозии (см. Рисунок 2).
Механические муфты (см. Рисунок 3) выдерживают силы во всех направлениях, а также могут выдерживать любое желаемое давление. Сегодня мы наблюдаем движение в сторону либо сборок, сваренных в заводских условиях, которые соединяются в полевых условиях механическими муфтами, либо систем, которые полностью механически связаны, в основном в размерах более 2 дюймов. Доступны как жесткие, так и гибкие муфты. Некоторые проекты также включают вертикальные стояки, которые выигрывают от линейной гибкости «гибких» муфт, чтобы избежать деформационных швов или смещений, которые увеличивают размеры вала, чтобы предотвратить разрыв труб из-за сил сдвига на негибких стенках вала.Гибкие механические муфты также могут заменять гибкие соединения, в зависимости от геометрии и виброизоляции насоса или оборудования.
Коррозия
Коррозия очень важна для трубопроводных систем. Обычно в системах водяного отопления или охлаждения используются ингибиторы коррозии и, возможно, биоциды. Нитриты и молибдаты являются наиболее распространенными ингибиторами коррозии. Некоторые проектные фирмы устанавливают только молибдаты для систем с охлажденной водой, но допускают использование молибдатов или нитритов для систем отопления и водоснабжения, которые поднимают температуру воды выше 140 ° F зимой.Это связано с тем, что в прохладной воде нитриты могут быть пищей для микроорганизмов; микробиологическое «цветение» может происходить в системах с охлажденной водой.
Отдельные ингибиторы добавляются для защиты «желтых металлов», таких как медь. В гликолевых системах большинство поставщиков используют ингибитор фосфатной коррозии, потому что он также соответствует правилам Управления по санитарному надзору за качеством пищевых продуктов и медикаментов для пищевых продуктов, поэтому им нужно сделать только один продукт для пищевого и непищевого гликоля.
Однако, по крайней мере, один поставщик использует нитраты, поэтому каждый владелец должен вести учет того, что находится в их здании.Данных об эффективности лечения полунитратами и полуфосфатами нет; смешивание гликолей с ингибиторами различного химического состава не рекомендуется. Системы, содержащие гликоль, должны поддерживать концентрацию гликоля от 18% до 25%. Источники различаются по точному пределу, но ни один производитель не продает предварительно приготовленный гликоль с концентрацией ниже 20%; не рекомендуется использовать ничего ниже 25%.
Если этого не сделать, микроорганизмы могут быстро размножаться, потому что гликоль — это пища. Гликоль — это спирт, и, как и при производстве вина, до тех пор, пока его концентрация не станет токсичной, микроорганизмы будут размножаться.Никогда не допускайте подключения подпитки бытовой воды в гликолевой системе, иначе концентрация будет медленно снижаться, пока не возникнет серьезная проблема. Рекомендуется подающий бак, заполненный предварительно смешанным промышленным (не автомобильным) гликолем, реле давления и насос.
Сталь относительно невосприимчива к коррозии, если она находится в среде с высоким pH (например, стальная арматура в бетоне). Шкала pH является логарифмической и обычно находится в диапазоне от 0 до 14. Она показывает, насколько кислотным или основным является раствор, где 0 — самый кислый, а 14 — самый основной.PH 7 указывает на нейтральность. Диапазон pH от 8 до 10,5 обычно используется для трубопроводных систем, содержащих сталь. Однако сталь подвержена коррозии при низком pH или при воздействии на нее отдельных химикатов. Многие схемы защиты от коррозии полагаются на высокий pH, но это проблема для систем, которые включают котлы с алюминиевыми теплообменниками, потому что алюминий несовместим с высоким pH. Комбинация стальных труб и алюминиевых теплообменников требует очень узкого диапазона pH в гидравлических системах, обычно от 8 до 8.5.
Поверхностная конденсация — еще одна проблема. На Среднем Западе в некоторых системах принято не изолировать трубы PEX или другие пластиковые трубы, потому что не образуется конденсат. Но с точки зрения энергии PEX теряет тепло быстрее, чем медная труба. Это связано с тем, что больший внешний диаметр PEX обеспечивает большую площадь поверхности для передачи тепла.
Диэлектрическая арматура сегодня вызывает споры. Диэлектрические фланцы часто являются предпочтительным диэлектрическим фитингом, потому что, если диэлектрические фланцы указаны и подрядчик устанавливает не диэлектрические фланцы, единственное исправление — установка пластиковых изолирующих вставок для болтов — замена фланцев не требуется.Однако сегодня NFPA 70: Национальный электротехнический кодекс (NEC) требует соединения металлических трубопроводов бытовой воды, что препятствует диэлектрическому разделению, обеспечиваемому диэлектрическими фланцами, соединениями и, возможно, ниппелями.
Тщательно подумайте о материалах, которые вы указываете для трубопроводных систем. Каждый материал имеет отличное применение на рынке, но у каждого есть приложения, для которых он не очень хорошо подходит. Здесь были представлены плюсы и минусы нескольких широко используемых материалов, но эта статья лишь коснулась поверхности этой области инженерии.
Смешивание материалов — тоже проблема: знайте, какие материалы трубопроводов вы используете, чтобы минимизировать коррозию
За последнее десятилетие труба с более тонкими стенками с механическим соединением (нержавеющая сталь марки 10 304 или SS) стала более распространенной для труб диаметром 2,5 дюйма. и более крупные системы бытового водоснабжения. Он обеспечивает высокую коррозионную стойкость и более низкую стоимость монтажа по сравнению с оцинкованной сталью сортамента 40 или медной трубой типа L.
Стоимость материала из нержавеющей стали марки 10 304 почти такая же, как и у оцинкованной стали марки 40, но она вдвое меньше по весу, поэтому установка дешевле.Стоимость медного материала почти вдвое выше, чем у медного сплава 10 304 SS в этих размерах, но у него такие же затраты на установку, поэтому у него также более высокая стоимость установки. Одна проблема, которая вызвала проблемы, заключается в том, что фитинги из нержавеющей стали марки 10 304 примерно на треть дороже, чем фитинги из оцинкованной стали категории 40, поэтому оцинкованные фитинги смешивают с прямыми трубами из нержавеющей стали с добрыми намерениями.
Считается, что и нержавеющая сталь, и оцинкованная сталь устойчивы к коррозии, а механическое соединение обеспечивает диэлектрическое разделение, что неверно.Диэлектрическая коррозия, которая возникает между цинкованием (цинком) и SS, очень велика, потому что материалы находятся почти на противоположных концах диаграммы благородства металлов. Коррозия цинка быстрая и серьезная (см. Рисунок 4).
Джефф Болдт является руководителем IMEG Corp., где он является директором по инновациям и качеству. Он также является членом ASHRAE TC 3.6 Обработка воды.
Кейт Стоун — младший директор и старший специалист по машиностроению в IMEG Corp., где он отвечает за техническую экспертизу и качество.
Какой трубопровод следует использовать для системы водяного отопления
A. Трубы из АБС-пластика
Трубы из акрилонитрилбутадиенстирола (АБС) долговечны и устойчивы к разложению водой и химическим веществам. Они обычно используются в канализационных системах и системах дренажно-канализационных труб (DWV). Они также распространены в электроизоляции. Несмотря на то, что эти трубы долговечны, их не рекомендуется использовать при слишком сильном солнечном свете, поскольку они могут деформироваться при воздействии на них.Они также не устойчивы к хлорированным и ароматическим углеводородам.
B. Трубы ПВХ
Как и трубы из АБС-пластика, трубы из поливинилхлорида (ПВХ) устойчивы к большинству солей, кислот и щелочей. Однако он менее прочен, так как должен быть более мягким и гибким, чем большинство пластиковых материалов. Они также устойчивы к разложению водой и могут использоваться как над, так и под землей.
C. Трубы PEX
Трубы
PEX производятся из сшитого полиэтилена в основном для того, чтобы сделать материал более прочным.Затем этот материал проходит экструзию, которую вы можете использовать для различных целей. Сюда входят системы водяного охлаждения и отопления, системы трубопроводов зданий и водопроводы в жилых домах. PEX — это гибкий пластиковый материал, который идеально подходит как для холодного, так и для горячего водоснабжения.
D. Медные трубы
Медные трубы долгое время остаются предпочтительным выбором по ряду причин. Некоторые из них включают долговечность, меньшую подверженность утечкам, пригодность для вторичной переработки и устойчивость к перепадам температур.Огромные недостатки меди — это дороговизна и сложность установки.
E. Свинцовые трубы
Свинцовые трубы широко используются в промышленности благодаря своей гибкости, пластичности и коррозионной стойкости. Эти отрасли включают атомные электростанции, химические заводы, гидро- и гальваническую промышленность, а также производство бумаги. Из-за ряда проблем со здоровьем свинцовые трубы запрещены к использованию в жилых помещениях. Однако вы все равно можете использовать их для дренажных и вентиляционных систем.
Ф.Трубы из высокопрочного чугуна
Ковкий чугун также является одним из наиболее предпочтительных материалов для труб по ряду причин. Среди них — пластичность, долговечность и коррозионная стойкость. Трубы из высокопрочного чугуна широко используются в производстве химикатов, сточных вод и шламов.
г. Трубы стальные
Сталь, вероятно, является наиболее известным материалом для промышленного применения, включая системы трубопроводов. Он известен своей прочностью, универсальностью, надежностью, простотой установки и обслуживания. Отрасли, в которых используются стальные трубы, включают электростанции, нефтегазовую промышленность, судостроение, строительство и многие другие.Главный недостаток стали — она склонна к ржавчине, что означает, что обслуживание может быть дорогостоящим.
Сертификация котлов и сосудов под давлением
| ASME
О программе сертификации котлов и сосудов под давлением ASME
Программа сертификации ASME BPVC соответствует правилам, регулирующим проектирование, изготовление, сборку и проверку компонентов котлов и сосудов высокого давления во время строительства. В 1916 году, вскоре после первой публикации «Правил конструкции стационарных котлов и допустимого рабочего давления» (известных сегодня как ASME BPVC), ASME начала предлагать сертификацию компаниям, работающим в отрасли оборудования, работающего под давлением, для сертификации их систем контроля качества. исполнять.Продукция, производимая держателями сертификатов ASME BPVC, сертифицирована и отмечена Сертификационным знаком в соответствии с применимым разделом ASME BPVC. Сегодня в программе сертификации ASME BPVC более 6800 держателей сертификатов.
Области применения, предлагаемые программой сертификации ASME BPVC, различаются и включают, помимо прочего: энергетические котлы, отопительные котлы, сосуды под давлением, сосуды из армированного волокном пластика, транспортные резервуары и клапаны.
Котлы энергетические
Раздел I
S — Котлы энергетические
A — Монтаж энергетических котлов
E — Котлы электрические
M — Миниатюрный котел
PP — Трубопроводы под давлением
PRT — Изготовление деталей
Отопительные котлы
Раздел IV
H — Отопительные котлы / Чугунный секционный отопительный котел
HLW — Подогреватели питьевой воды с футеровкой
PRT — Изготовление деталей
Сосуды под давлением
Раздел VIII Отдел 1
U — Сосуды под давлением
UM — Миниатюрные сосуды под давлением
PRT — Изготовление деталей
Сосуды под давлением
Раздел VIII Раздел 2
U2 — Сосуды под давлением (Альтернативные правила для сосудов под давлением)
Сосуды под давлением
Раздел VIII Раздел 3
U3 — Сосуды высокого давления
Сосуды из армированного пластика
Раздел X
RP — Сосуды из армированного волокном пластика
Транспортная цистерна
Раздел XII
T — Транспортные цистерны
PRT — Изготовление деталей
Устройства сброса давления
Раздел XIII
V — Клапаны сброса давления котла
HV — Предохранительные клапаны отопительного котла
UV — Клапаны сброса давления для сосудов высокого давления
UD — Устройства сброса давления для сосудов под давлением
UV3 — Клапаны сброса давления для сосудов высокого давления
UD3 — Устройства сброса давления для сосудов высокого давления
TV — Клапаны сброса давления транспортных цистерн
TD — Устройства сброса давления в транспортных цистернах
Консультации по вентиляционным трубам
| Масса.gov
Комиссия штата Массачусетс по водопроводчикам и монтажникам советует потребителям и установщикам уделять особое внимание пластиковым трубам, используемым для вентиляции газовых приборов, включая печи и бойлеры. Эти трубы предназначены для безопасной утилизации опасных газов, таких как окись углерода, которые обычно образуются при работе газовых приборов. Большинство производителей бытовой техники не ограничивают типы труб, которые могут использоваться для вентиляции, предоставляя выбор установщикам.В результате Совету стало известно, что были случаи, когда трубопроводы, используемые установщиком, не выдерживали температуры вентилируемых газов. Это может привести к отказу системы, а также создать серьезную опасность для здоровья.
Что делать
Убедитесь, что детекторы угарного газа установлены и находятся в полном рабочем состоянии;
Соблюдайте все инструкции производителя при эксплуатации любых газовых приборов;
Обязательно соблюдайте рекомендации производителя по регулярной плановой чистке и техническому обслуживанию, а также проверяйте, обслуживается ли прибор всякий раз, когда возникает проблема; и
Осмотрите все трубопроводы, используемые для вентиляции приборов.Признаки того, что трубы, используемые для вентиляции, выходят из строя и, возможно, нуждаются в замене, могут включать:
Обесцвечивание, например, приобретение коричневой белой трубы или другого цвета;
коробление или другие деформации, выходящие из трубы, например пятна, которые стали мягкими и подвижными;
Участки соединения труб (стыков) расшатываются или иным образом расходятся; и
Трещины в трубопроводе.
Чем занимается Правление
Правление рассматривает этот вопрос с заинтересованными сторонами, включая монтажников и производителей газовых приборов, а также производителей труб, обычно используемых для вентиляции.Предлагается проект изменения правил, который ограничит типы пластиковых труб, которые могут использоваться для вентиляции в будущих установках. После официального утверждения языка для публичных слушаний уведомления и дополнительная информация будут размещены на веб-сайте Совета: www.mass.gov/dpl/boards/pl.
ПРИМЕЧАНИЕ: Тот факт, что в газовом приборе используются пластиковые трубы, не обязательно означает, что труба была установлена неправильно или ее необходимо заменить. До тех пор, пока не будет изменен кодекс, Массачусетс не запрещает использование любых пластиковых трубопроводов для вентиляции газовых приборов, если такие трубопроводы разрешены производителем прибора.
Asme Штамп для полевой сборки энергетических котлов
NR = Не требуется
* Возможно изготовление некоторых котлов малой мощности без сварных соединений. В
R = Обязательно
NR = Не требуется
* Возможно изготовление некоторых котлов малой мощности без сварных соединений. В таких случаях квалифицированные сварщики, сварочные процедуры, оборудование для термообработки и неразрушающий контроль не требуются.t Не требуется для клапанов, производство которых не требует сварки.
Штамп «S» может также использоваться для обозначения сборки на месте котла и / или внешнего трубопровода котла.
ASME обычно рассматривает штамп «S» как главный штамп среди всех остальных, что — по крайней мере теоретически — позволяет держателю участвовать в любом типе строительства Раздела I, то есть в проектировании, производстве или сборке, при условии, что системы контроля качества держателя охватывают эту деятельность. Клеймо «M»
Клеймо «M» наносится только на миниатюрные котлы, т.е.е. к котлам, которые не превышают пределы, указанные в PMB-2 раздела I. ASME. Таким образом, миниатюрная классификация ограничивается небольшими котлами с максимально допустимым рабочим давлением, не превышающим 100 фунтов на квадратный дюйм, и не требующими рентгенографии или пост- термообработка сварного шва. Клеймо ‘E’
Клеймо «E» наносится на определенные электрические котлы, когда производитель котла не уполномочен наносить штампы «S» или «M», главным образом потому, что производитель не имеет возможности выполнять кодовую сварку.Марка А
Клеймо «A» распространяется на монтаж котла на месте, если он выполняется кем-либо, кроме производителя котла. В таком случае сборщик разделяет ответственность Кодекса за готовый котел вместе с производителем котла, и штамп сборщика «А» должен дополнять печать производителя (см. PG-107.2 и PG-108.2).
Штамп «А» может также применяться при монтаже внешнего трубопровода котла.
Штамп «ПП»
В первую очередь клеймо напорного трубопровода PP применяется для изготовления наружных трубопроводов котла и их монтажа сваркой, если трубопровод не поставляется производителем котла.
Символ «PP» может также применяться к изготовлению и сборке в цехе или на месте деталей котла, таких как пароперегреватель, водяная перегородка или коллектор экономайзера, или любой конструкции, включающей только кольцевые сварные швы, как это предусмотрено PW-41. Штамп V
Клеймо предохранительного клапана «V» может наноситься производителями или сборщиками предохранительных клапанов для энергетических котлов, чтобы показать, что детали и сборка клапанов соответствуют требованиям Раздела I.

полипропиленовый контур для разных типов котлов, нагреватель на электричестве и жидком топливе.

Как определить место котла в общей системе

Полипропиленовый контур для разных типов котлов

Твердотопливный котел

Газовый нагреватель

Нагреватели на электричестве и жидком топливе

Читайте также:

видео-инструкция по монтажу своими руками, особенности настенных, твердотопливных, электрических, газовых изделий, цена, фото

Выбираем трубы

Твердотопливный котел

Газовое оборудование

Котел дрова-электричество

Дизельный котел

Вывод

схема как сделать своими руками

Что такое обвязка, ее задачи и виды

Обвязка по схеме с естественной циркуляцией

Система отопления с принудительной циркуляцией

Обвязка с использованием резервного котла

Обвязка напольного котла отопления полипропиленом

Классификация газовых напольных котлов

Установка напольного котла

Особенности напольного котла отопления

Обвязка котла отопления настенного полипропиленом. Обвязка котла отопления полипропиленом — некоторые простейшие схемы

Обвязка котла отопления полипропиленом — некоторые простейшие схемы

Ремонт своими руками:

видео-инструкция по монтажу своими руками, особенности настенных, твердотопливных, электрических, газовых изделий, цена, фото

Выбираем трубы

Твердотопливный котел

Газовое оборудование

Котел дрова-электричество

Дизельный котел

Вывод

Как правильно выполнить обвязку отопительного котла полипропиленом?

Преимущества обвязки полипропиленом

Обвязка твердотопливного котла

Как правильно сделать обвязку?

Обвязка котла отопления своими руками

Назначение обвязки

Состав системы обвязки

Обвязка настенного котла

Аварийные схемы и их особенности

Обвязка котла отопления — Инженер ВОС

Обвязка котла отопления полипропиленом

Cхема обвязки котлов отопления

Обвязка газовых котлов отопления

Обвязка твердотопливных котлов отопления

Трубопровод Aquatherm — зеленый, экологически чистый трубопровод

Преимущества Aquatherm

Продукция Aquatherm

Зеленая трубка Aquatherm

Голубая трубка Aquatherm

Трубка Aquatherm Lilac

Услуги по сварке труб

Программа обучения сварке труб

Прокат сварочного аппарата Aquatherm Pipe Fusion

Фергюсон Расположение

Центр CE — Библиотека Центра CE

Консультации — Специалист по спецификациям | Выбор труб и материалов для трубопроводов

Какой трубопровод следует использовать для системы водяного отопления

A. Трубы из АБС-пластика

B. Трубы ПВХ

C. Трубы PEX

D. Медные трубы

E. Свинцовые трубы

Ф.Трубы из высокопрочного чугуна

г. Трубы стальные

| ASME

О программе сертификации котлов и сосудов под давлением ASME

| Масса.gov

Asme Штамп для полевой сборки энергетических котлов

Добавить комментарий Отменить ответ
