Обвязка котла отопления полипропиленом: Обвязка котла полипропиленом: схемы и правила устройства

Содержание

своими руками, схемы монтажа для разных типов, правила устройства, технология, фото, виды

Большая часть требований, предъявляемых к установке котла, детально описана в паспорте или рекомендациях на отопительное оборудование. Для аккуратного и исполнительного работника сделать ошибку практически невозможно. Другое дело – монтаж контура отопления.

Сделать обвязку котла полипропиленом не так просто. Общих рекомендаций, как правило, недостаточно, ведь приходится учитывать особенности помещений. Да и схемы обвязки котла полипропиленом для разных типов котлов между собой отличаются.

Что такое обвязка котла полипропиленом

Содержание статьи

1 Что такое обвязка котла полипропиленом
2 Виды и характеристика трубных изделий для системы отопления
3 Что выбрать
4 Варианты обвязки котельного оборудования
- 4.1 Схемы с принудительной циркуляцией
- 4.2 С естественной циркуляцией
5 Критерии выбора схемы разводки
- 5. 1 Обвязка для больших квартир и домов
- 5.2 Дачный вариант
6 Нюансы и варианты обвязки для разных типов котлов
- 6.1 Газовое оборудование
- 6.2 Электрический нагреватель
- 6.3 Твердотопливные модели

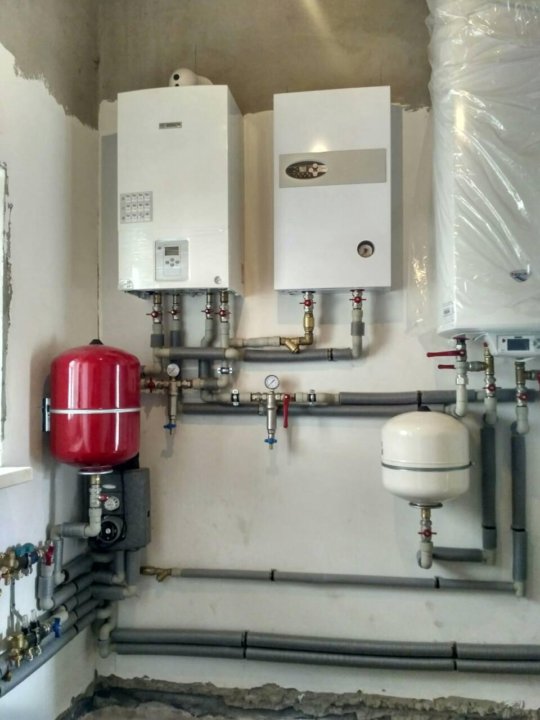

В упрощенной трактовке обвязкой котла полипропиленом принято считать набор контрольных устройств с разводкой труб отопления от выхода на котельном теплообменнике, по контуру, через все отапливаемые помещения дома или квартиры. От того, насколько правильно выбрана схема обвязки, зависит качество работы системы.

Что входит в обвязку:

Группа безопасности. В нее входит манометр, воздушный клапан, термостат. В зависимости от того, будет ли вода циркулировать естественным образом или с помощью насоса, в группу может быть включен расходомер и аварийный клапан.
Трубы из пропилена, рассчитанные на горячее водоснабжение или отопление.
Расширительный бак.
Краны и задвижки, позволяющие регулировать количество горячей воды по конкретной ветке обвязки.
Фильтр грязевик.

Принято считать, что расширительный бак – это атрибут всех существующих схем обвязки котла. Но это не совсем так. В современных газовых котлах уже имеется встроенный компенсационный бак на 1,5-3 л воды. Если котел отапливает небольшое помещение, то хватит возможностей встроенного бака.

Использование труб из полипропилена предполагает установку аварийного или парового клапана. Суть проблемы – нагретая котлом вода может закипеть, чаще всего на входе в контур отопления. Если это произойдет, то дальше по трубе пойдет кипяток с паром, дойдет до участка с баком c клапаном сброса воздуха, и на том все закончится.

Но прежде чем паровоздушная пробка выйдет из системы, она расплавит полипропилен. Поэтому при обвязке котла полипропиленом клапан ставят до попадания воды в трубы. Обычно это проблема котлов на твердом топливе, так как топка на угле и дровах обладает высокой тепловой инерцией. Если пошел перегрев, то остановить процесс за секунды не удастся.

Виды и характеристика трубных изделий для системы отопления

Для систем отопления используют два вида труб марки PN25:

с внутренним армирующим слоем полипропилена и стекловолокна;
с дополнительной внутренней оболочкой из алюминиевой фольги.

Для обвязки котла с естественной циркуляцией обычно используют полипропилен, армированный смесью полиэтилена со стекловолокном. Давление практически равно атмосферному, температура на выходе обычно не превышает 80-85 ℃ Поэтому использование более дорогих труб с внутренней оболочкой из фольги может оказаться пустой тратой денег.

Для газовых и электрических котлов обвязку можно сделать из трубы PN25 с любым типом армирования. Стеклоармированный полиэтилен обладает более низким коэффициентом теплового расширения. Полипропилен с алюминиевой фольгой меньше деформируется и провисают из-за нагрева.

При пайке с фитингами фольгу приходится зачищать, поэтому трудоемкость сборки обвязки котла получается выше.

На материалах для обвязки котлов отопления полипропиленом в частном доме экономить не стоит. Во-первых, в отличие от горячего водоснабжения трубы и фитинги системы отопления постоянно находятся в нагруженном состоянии, а значит риск протечек в случае брака резко возрастает.

Во-вторых, любая авария, ее ликвидация с перепайкой полипропилена обойдется намного дороже, чем выгода от условной экономии на материалах. Разрыв полипропилена может стать причиной выхода из строя котельного оборудования.

Трубы PN25 c алюминиевой фольгой могут эксплуатироваться при температуре до 95 ℃, максимально давление не должно превышать 10 атм, рабочее – 2,5 атм. Для питающей линии закачки воды можно использовать неармированную трубу из полиэтилена PN10 PPR.

Что выбрать

Считается, что выбор труб PN25 должен соответствовать стоимости котельного оборудования. Для дешевой топки на дровах можно использовать китайские трубы. Но не первые попавшиеся под руку, а те которые производятся Китаем по лицензии одной из стран Евросоюза, изготовленные из импортируемого сырья на оригинальном оборудовании. Например, марки «BLUE OCEAN».

Для обвязки двухконтурного котла полипропиленом можно использовать продукцию немецких компаний «Wefatherm», «Banninger» или итальянские трубы от «Valtec». Из более дешевых можно посоветовать качественный полипропилен от компании «Ekoplastik». Они не капризны, при монтаже, отлично переносят низкие температуры. Из турецких труб для обвязки подойдет «Vesbo».

А вы сами выбирали трубы для обвязки котла?

Варианты обвязки котельного оборудования

При выборе схемы нужно будет обратить внимание на устройство двух отдельных частей системы отопления:

групп безопасности котельного оборудования;
схему разводки труб и доставки тепла по помещениям.

Комплектация группы безопасности зависит от типа котла. Производитель котельного оборудования указывает в паспорте на изделие минимальную комплектацию приборов, обеспечивающих работу агрегата. Даже приводит рекомендуемую схему обвязки выхода и входа в теплообменник.

Нужно лишь правильно установить приборы.

Схему разводки придется планировать самостоятельно, выбирать тип циркуляции и способ выравнивания давления по системе отопления. Для котлов небольшой мощности выравнивание может выполняться включением в обвязку перепускных клапанов. Для мощных систем отопления балансировку выполняют в промежуточной емкости – гидроколлекторе или по-другому – гидрострелке.

Схемы с принудительной циркуляцией

В системе используется насосная прокачка теплоносителя, поэтому отопительный контур быстро и равномерно прогревается до рабочей температуры. Линию лучше всего паять из стеклоармированного полипропилена, он дает относительно небольшое удлинение труб поэтому проблем с деформацией трубопроводов не будет.

Для квартир и частных домов с небольшим количеством комнат обвязка полипропиленом чаще выполняется по линейной однотрубной по схеме. Благодаря насосной подаче горячая вода движется по трубе с большой скоростью, поэтому все радиаторы прогреваются более-менее равномерно.

Батареи подсоединены к контуру последовательно друг за другом. В этом случае подвод от котла к радиаторам и промежутки делают стеклоармированным полипропиленом PN25. Обратку можно сделать трубой PN20.

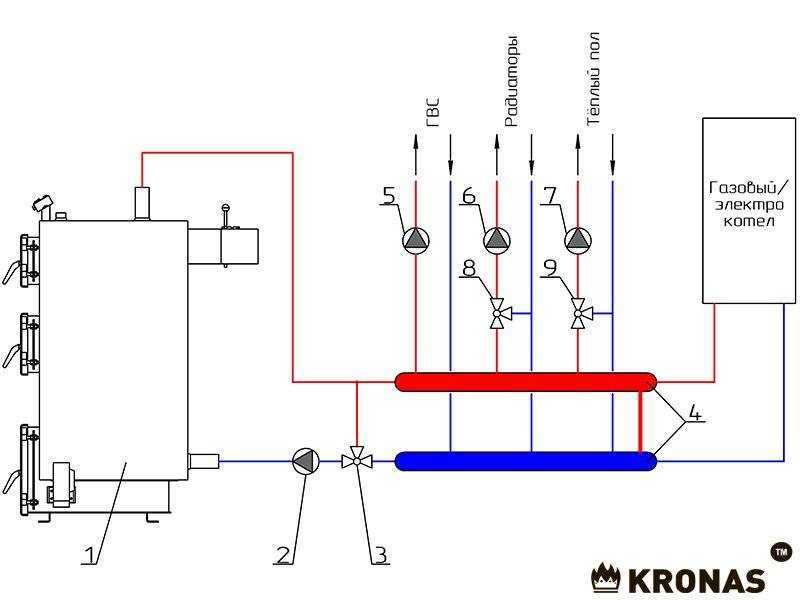

Для больших помещений, частных домов на два этажа обвязку чаще выполняют с разделением системы отопления на несколько линий. В этом случае используется распределительный коллектор. Главный циркуляционный насос прокачивает горячую воду через теплообменник котла и гидроколлектор. Из-за высокого давления и температуры оба узла, трубы подачи и обратки изготовлены из стали.

С другой стороны к распределительному коллектору подключаются выделенные линии подачи горячей воды на радиаторы, на теплый пол или бойлер. Эта часть обвязки выполнена из полипропилена PN25. Каждая линия оборудуется своим краном и циркуляционным насосом.

Можно встретить варианты обвязки с распределительным коллектором из полипропилена или металлопластика. Такие схемы применяются для отопления квартир, например в домах на несколько владельцев с одним котлом и бойлером горячего водоснабжения.

С естественной циркуляцией

В частных домах и квартирах с индивидуальным отоплением могут использоваться старые схемы без принудительной циркуляции воды. Обвязка котла выполняется в виде замкнутого контура из двух труб – прямой подачи и обратки. Между ними включаются батареи или трубчатые регистры.

В магистраль прямой подачи чаще делают из стальной трубы. Температура теплоносителя может достигать 95-98 ℃. Поэтому для обвязки выхода из котла полипропилен не используют. Горячая вода направляется по верхней трубе и возвращается по линии, уложенной на уровне приемного штуцера теплообменника котла. В обратку собирается остывшая вода, температура которой редко превышает 60 ℃ поэтому можно без проблем ставить полипропилен PN20.

В обвязку системы отопления с естественной циркуляцией должен входить расширительный бак. По схеме его устанавливают над котлом, на вертикальной стальной трубе высотой не менее 180-200 см.

Систему отопления с естественной циркуляцией теплоносителя еще называют гравитационной, но это не совсем правильно. Было бы более правильным именовать ее импульсной.

Вода в теплообменнике нагревается до высокой температуры, появляется пар под небольшим избыточным давлением. Поток пара выталкивает воду вверх по стальной трубе до уровня расширительного бака, поднимая ее и одновременно насыщая микропузырьками.

На этом участке обвязки микропузырьки остывают и переходят в жидкое состояние, выделяя дополнительное тепло и подогревая воду. Теплоноситель становится горячим и тяжелым, поэтому за счет перепада уровней кипяток выдавливает более холодную воду и возвращается для нагрева котлом.

Расширительный бак должен присутствовать в любой схеме обвязке котлов отопления, но при естественной схеме циркуляции это устройство дополнительно обеспечивает прокачку горячей воды по контуру отопления.

Критерии выбора схемы разводки

Подбор подходящего варианта начинается с определения типа циркуляции и способа подпитки контура водой. Для частного дома может использоваться как естественная, так и принудительная циркуляция теплоносителя.

Если нет проблем с отключением электроэнергии, в доме есть центральный водопровод, то лучшим вариантом будет газовый котел с:

обвязкой трубами из полипропилена;
насосной прокачкой теплоносителя;
подпиткой системы отводом из водопроводной сети.

Благодаря использованию насоса и невысокой температуре горячей воды нет необходимости врезать стальные участки. Достаточно будет выполнить обвязку трубами из полипропилена. Обвязка котла и радиаторов выполняется по двухтрубной схеме.

Обвязка для больших квартир и домов

Для зданий с отапливаемой мансардой можно делать обвязку по схеме с естественной циркуляцией. Нужно будет поднять бак с водой на второй этаж под потолок мансарды. Потребуется поставить в обвязку труб верхнего и нижнего шайбы шайбы, лучше краны, регулирующие переток горячей воды. Иначе сбалансировать потоки теплоносителя на разных этажах будет сложно.

В таких схемах использование в обвязке котла полипропилена улучшает качество отопления, так внутренние стенки полипропиленовых труб всегда более гладкие, чем у стальных трубопроводов.

Если же в квартире или доме кроме отопления котел используется как источник тепла для бойлера с горячей водой, отопления бани, подогрева теплого пола, то лучше выбрать схему обвязки с гидрострелкой.

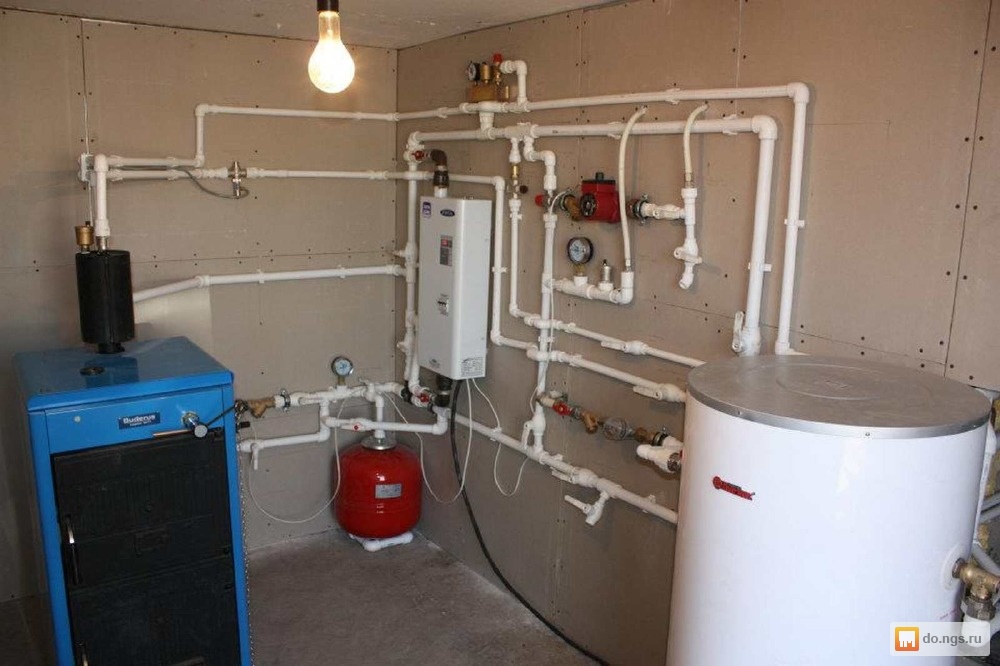

Такую же схему обвязки можно использовать для котла на твердом топливе. Измениться группа безопасности, контролирующая температуру и давления. Также нужно будет заменить полипропилен на сталь или медь участок от выхода котла до входного штуцера гидрострелки.

Дачный вариант

На территории дачных поселков всегда есть проблемы с электроэнергией. То выключают свет на несколько суток, то напряжение в сети явно недостаточно чтобы работала автоматика котла, и главное – можно было запустить насос. Если для системы контроля фронта горения еще можно поставить блок бесперебойного питания, то для насоса такой аппарат подобрать сложно, да и стоит он дорого.

В подобных условиях делают разводку для системы с естественной циркуляцией воды, но с включенным в контур насосом с байпасом. На гладких трубах из пропилена отопление с естественной циркуляцией будет работать эффективно, лишь немногим уступая схемам с насосной подачей.

Обычно насос нужен, чтобы быстро прогреть помещение или выгнать воздух из системы. На ночь его отключают, так как гул от работающего двигателя слышно даже, если котел стоит в летней кухне.

Нюансы и варианты обвязки для разных типов котлов

Большая часть проблем, возникающих в работе котельного оборудования, связаны с неправильной установкой оборудования в обвязке котла. Часто эффективной работе мешают неправильно выбранный тип кранов. Например, вместо шарового металлического монтажники любят ставить более дешевые модели из полипропилена.

В чем разница? Краны из полипропилена, особенно на ветке горячей воды, через год намертво «свариваются», повернуть задвижку невозможно.

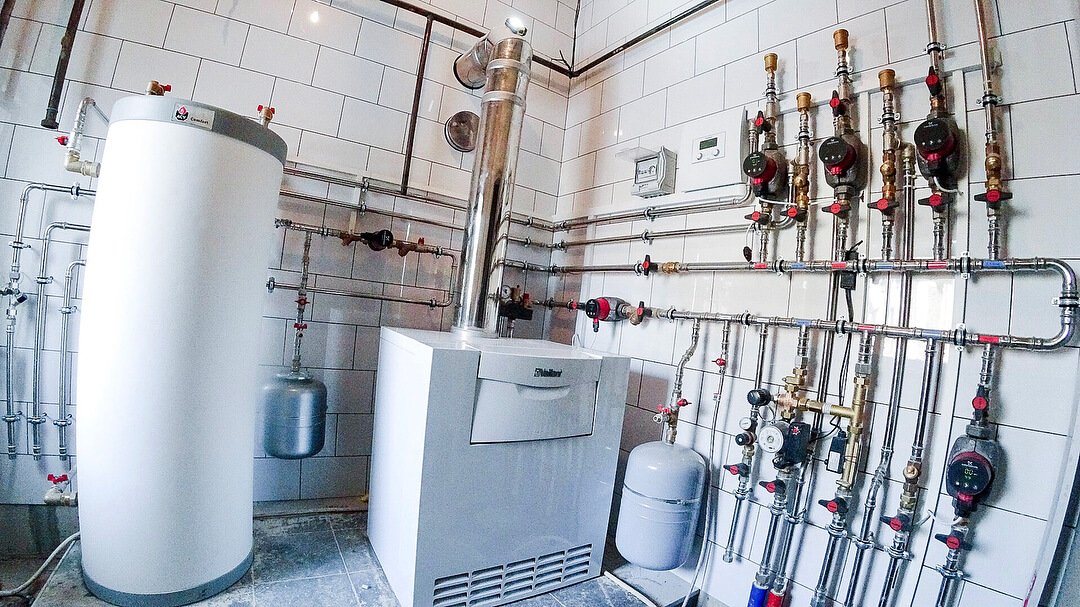

Газовое оборудование

Для отопления на бытовом газе используют два типа котлов, напольные и настенные. Первый тип газового котла мало чем отличается от классических угольных или дровяных моделей. Дополнительно установлены автоматика контроля фронта горения газа, датчик наличия тяги дымохода.

В обвязке, которая должна располагаться на одном уровне с теплообменником, обязательно стоит клапан сброса воздуха, датчик давления, подпиточный клапан для воды.

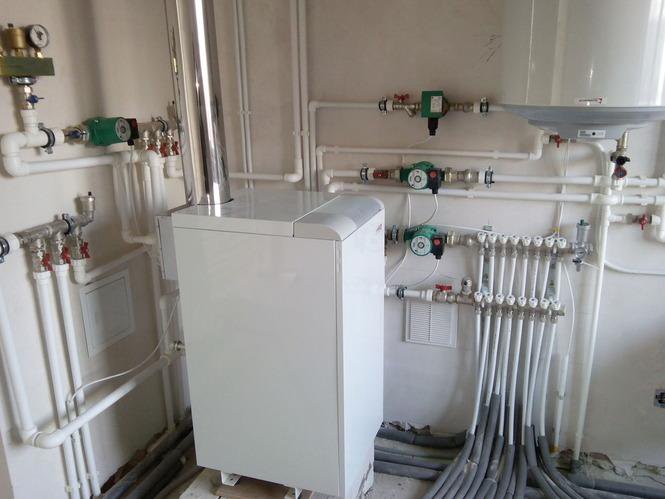

Независимо от модели и мощности напольного газового котла, в обвязку включается расширительный бак. Особенно, если схема отопления построена с использованием гидрострелки. В этом случае расширительный бак ставят сразу на выходе из теплообменника котла.

Относительно невысокая температура воды дает возможность выполнить обвязку помещений трубами из полипропилена. Мало того, распределительный коллектор также часто собирают спайкой тройников из полипропилена.

Для настенных одно- и двухконтурных котлов желательно ставить расширительные баки, независимо от того, присутствует ли компенсирующая емкость в конструкции. Причем в обвязку ставят бачок, как на линию отопления, так и на линию горячего водоснабжения. Специалисты советуют врезать в трубу из полипропилена клапан сброса воздуха, делается это в самой высокой точке контура отопления.

При сборке обвязки, линию подпитки отопительного контура из водопровода оборудуют грязевым фильтром и редуктором давления. Считается, что полипропилен в отличие от стали, не дает частичек мусора, но лучше включать фильтр на обвязку, так как подпиточная вода может быть низкого качества.

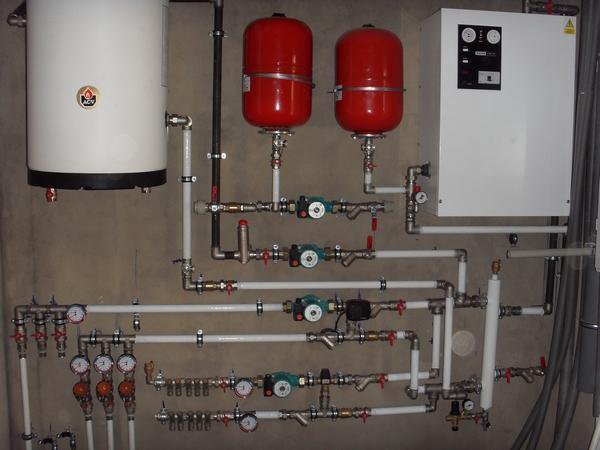

Электрический нагреватель

В отличие от газового котельного оборудования, работающий в цикле «нагрев-прокачка» электрический котел может функционировать как в циклическом, так и постоянном режиме нагрева. Использование полипропилена для обвязки электрического нагревателя оказывается даже более выгодным, чем стальные трубы.

Во-первых, полипропилен не проводит ток, поэтому контур отопления оказывается изолированным от электрического нагревателя. Речь идет о трубах с стекловолоконным армированием.

Во-вторых полипропиленовые трубопроводы обладают более низким коэффициентом теплопроводности чем стальные, поэтому теряется меньше тепла. Значит в ванной, где стоит нагреватель, коллектор и вся обвязка, не будет «тропиков», в то время как в остальных комнатах будет прохладно.

Из металла в обвязке делают лишь распределительный коллектор и установленную перед ним группу безопасности с воздушным и аварийным клапаном сброса. Никаких других элементов, кроме манометра быть не должно. Если по технологическим причинам перед группой нужно поставить краны, то после завершения сборочных работ задвижки открывают, а поворотные ручки снимают или блокируют.

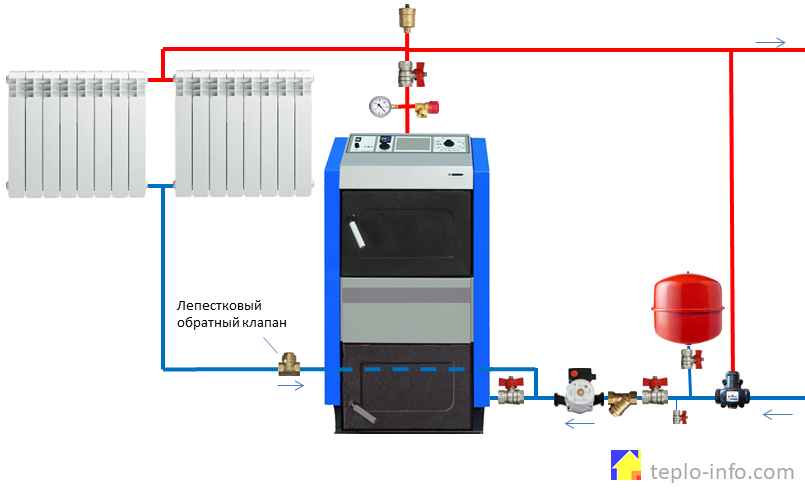

Твердотопливные модели

Большая тепловая инерция котлов на твердом топливе может стать причиной перегрева и даже закипания воды.

Поэтому в обвязку включают дополнительные элементы:

теплообменник защиты от перегрева;
предохранительный клапан сброса кипятка;
смесительный кран для отвода сброшенной воды в канализацию.

Закипевшую воду нельзя сбрасывать внутри помещения, поэтому ее отводят в канализационный сток. Если в доме трубы канализации сделаны из полипропилена, то сток лучше выполнить из меди.

Кроме теплообменника, клапана и сливной трубы все остальные детали обвязки можно делать из термостойкого полипропилена PN25.

Обвязка котла полипропиленом существенно упрощает монтажные работы, большую часть труб можно спаять, установить собственными руками. Схемы достаточно простые, не требуют дополнительных расчетов по производительности или теплоотдаче. Но запуск котла лучше все же доверить специалисту.

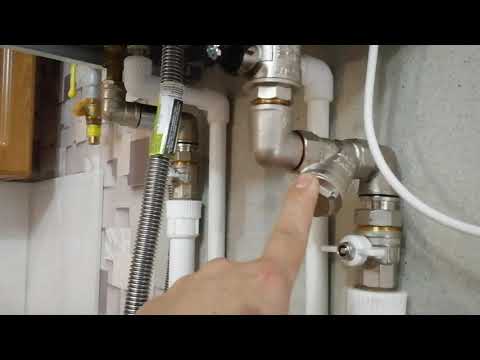

Какую схему обвязки выбрать: видео.

А вам доводилось делать обвязку своими руками? Напишите в комментариях. Сохраните статью в закладках, поделитесь ею в социальных сетях.

Обвязка котла отопления полипропиленом, твердотопливного, газового, напольного и настенного, cхема реализации

Обвязка котла обеспечивает бесперебойную и эффективную циркуляцию теплоносителя в отопительной системе помещения. Правильное соединение котла с распределительной сетью предотвратит перегрев оборудования.

Принцип обвязки по типу размещения

Генератор тепла занимает ключевое место в отопительном контуре. Зависит ли схема соединения элементов отопительной системы от типа расположения котла?

Напольный

Если планируется обвязка котла отопления напольного типа, магистраль следует оформлять так, чтобы генератор тепла не являлся высшей точкой разводки трубопровода.

Этим правилом ни в коем случае нельзя пренебрегать, особенно если устройство не оснащено системой отвода воздуха, потому что тогда в теплосети будут постоянно образовываться воздушные пробки. Подающий стояк должен располагаться строго вертикально.

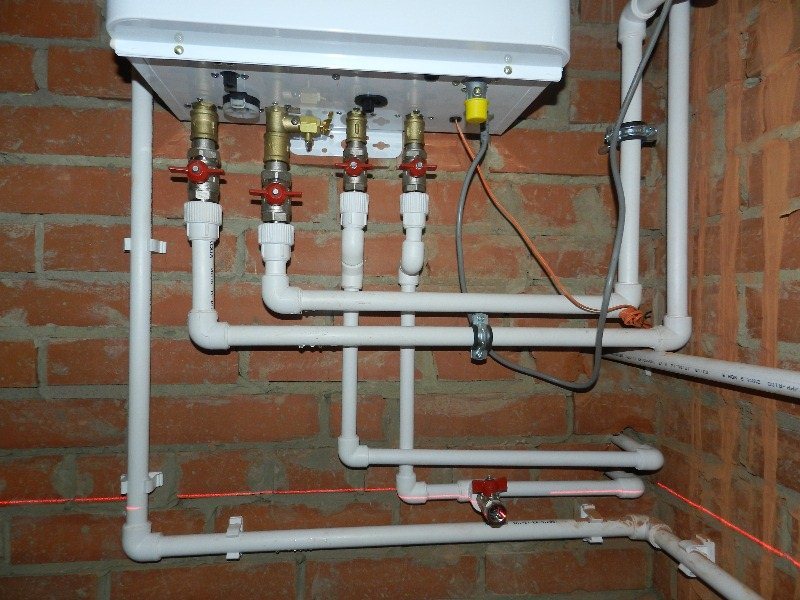

Настенный

Другое дело – обвязка настенного котла. Как правило, у любого газового или электрического котла с настенным способом монтажа есть устройство для автоматического отвода воздуха.

О наличии этого элемента свидетельствуют патрубки в нижней части корпуса котла. Обвязка настенного котла должна обязательно учитывать эту особенность конфигурации оборудования.

Оптимальная обвязка котлов различного типа

Обвязка газового котла – это система дополнительных устройств, смонтированная между котлом и радиаторами, она регулирует направление и интенсивность движения теплоносителя. Независимо от типа нагрева – газового, электрического, твердотопливного, разделяется на два вида:

естественная – гравитационная;
принудительная – с помощью циркуляционного насоса (более экономна).

Естественная

Естественная циркуляция

Такая обвязка удобна в монтаже и не требует установки в систему циркуляционного насоса. Достаточно расположить трубопровод под небольшим уклоном, чтобы подогретый теплоноситель мог поступать в радиаторы отопления, а остывший стекать обратно к котлу. Такая схема подходит для небольших одноэтажных частных строений.

Принудительная

Оптимальный вариант для двухэтажного дома — система с принудительной циркуляцией.

Как уже было сказано, в системах с принудительным движением теплоносителя обязательно наличие электрического насоса. Это значит, что помимо энергоресурсов, необходимых для работы самого газового или твердотопливного теплогенератора, будет постоянно требоваться электричество. Если в вашем районе нередки перебои с подачей электроэнергии, перерывы будут и в отоплении помещения.

Вместе с тем такие системы теплоснабжения позволяют полностью контролировать температурный режим в здании, изменяя обогрев отдельных комнат по своему усмотрению. По такому способу может выполняться обвязка котельной, расположенной в отдельном помещении.

Применяемые устройства

Если циркуляция теплоносителя будет принудительной, то необходимо подобрать такие дополнительные элементы, как расширительный бак, циркуляционный насос, датчики безопасности и т. д. Типовая схема монтажа этих устройств не зависит от способа установки котла – напольного или настенного.

Расширительный бак

Правильно сделанное своими руками подключение, обеспечивает компенсацию теплового расширения теплоносителя, для этого используется расширительный бачок открытого или мембранного (закрытого) типа.

Система безопасности

В случае значительного повышения расчетного давления, срабатывает группа безопасности, которая состоит из защитного и подрывного клапанов и охлаждающего змеевика. Наличие последнего элемента требует обвязка пеллетного котла.

Выпуск воздуха

Удаление воздуха из системы обеспечивают:

кран Маевского;
автоматический воздушник;
простые водоразборные краны.

Циркуляция

За оптимальное перемещение теплоносителя в системе отопления отвечает циркуляционный насос.

ВАЖНО! Врезку циркуляционного насоса в систему целесообразно выполнять с отсекающими кранами и байпасом. Это дает возможность своими руками перевести систему на естественную циркуляцию в случае отключения электрического снабжения.

Фильтр

Фильтрацию различных загрязнений (шлаков, частичек коррозии и песка) производит грязевик. Он особенно важен для дизельного и электрического котлов.

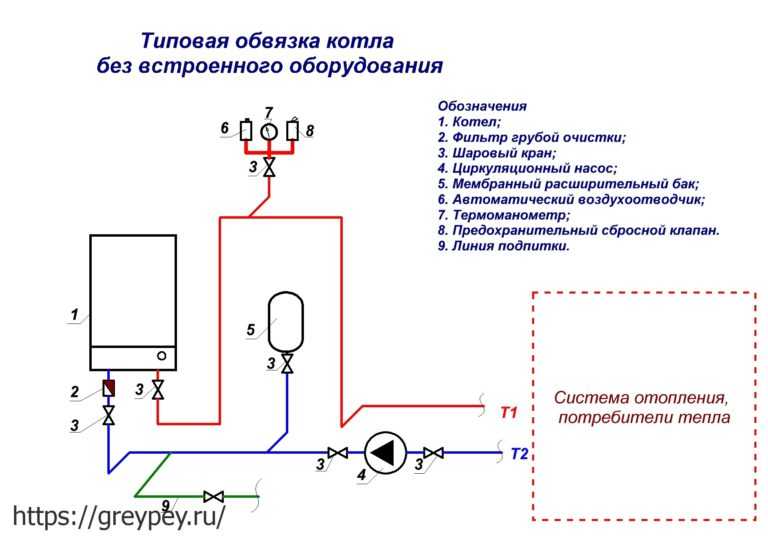

Типовая схема

Схема обвязки двухконтурного газового котла в обязательном порядке включает несколько грязевиков для фильтрации воды. Расширительный бак желательно укомплектовать защитным клапаном, стравливающим излишки теплоносителя в дренаж. Дополнительный электробойлер позволит более экономно расходовать тепловую энергию, подогревая воду для ГВС.

Несмотря на сложность и более высокую стоимость такой тип более экономичен и удобен в эксплуатации. Он позволяет регулировать температуру в каждом помещении. Одним из основных недостатков является энергозависимость. В случае отключения электрического снабжения, КПД системы значительно снижается.

Радиаторы

Обвязка радиаторов отопления, так же как и котлов, выполняется полипропиленом. При его применении система труб получается герметичной и надежной.

Варианты обвязки

Существует две схемы обвязки радиаторов. При однотрубном типе все радиаторы подсоединяются последовательно, регулировка температуры возможна только при врезке в систему байпаса. При двухтрубном методе происходит более эффективная подача теплоносителя, он не так остывает и нагрузка на котел уменьшается.

Подключение труб непосредственно к радиатору необходимо произвести так, чтобы поток теплоносителя прошел через всю внутреннюю поверхность без образования зон застоя.

ВАЖНО! Трубы к батареям следует присоединять через краны, чтобы в случае повреждения радиатора исключить дефектный участок из общей системы.
