Обтюратор ду 600 – Обтюратор

Заглушки поворотные (обтюраторы) по Т-ММ-25-01-06, ТТ-8924-6-90, АТК 26-18-5-93

Заглушки поворотные, или обтюраторы, как правило, изготавливаются двумя методами: Первый – литьем, когда расплавленный металл заливается в форму, а после застывания, делается мех. обработка отлитой заготовки; Второй - резкой (газовой или плазменной) заготовки из листа металла, т.е. из цельного листа металла вырезается заготовка, которая состоит из трех частей (кольцо, соединительная вставка и заглушка), затем все три части обрабатываются на станке, и свариваются между собой. Заглушки поворотные (обтюраторы), изготовленные методом литья более дешевые, т.к. при таком способе изготовления остается очень мало отходов, но всегда есть риск того, что внутри заглушки могут присутствовать воздушные полости, которые часто образовываются при таком методе, а значит такие заглушки менее надежные. При изготовлении методом резки из листа металла, остается много отходов, поэтому заглушки поворотные (обтюраторы), изготовленные таким методом, стоят дороже, но их качество выше, т.к. отсутствует такой момент как образование воздушных полостей внутри

заглушки. На рисунке, приведенном ниже, вы можете посмотреть, как схематично выглядят заглушки поворотные:

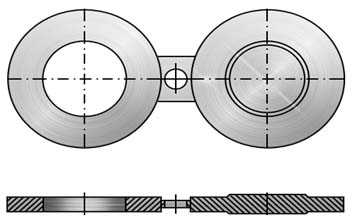

Заглушка поворотная (обтюратор):

Как видно из схематичного изображения, приведенного выше, поворотные заглушки представляют из себя деталь, состоящую из трех частей - кольцо, соединительная вставка и заглушка, сваренных между собой. Поворотная заглушка (обтюратор) по своей геометрии очень похожа на очки, поэтому заглушки поворотные иногда называют “очковые заглушки” или “очки Шмидта”. Также, заглушки поворотные иногда называют – реверсивные заглушки. Заглушки поворотные (обтюраторы) изготавливаются по следующим нормативным документам: ГОСТ 12826-60, Т-ММ-25-01-06, ТТ-8924-6-90 и АТК 26-18-5-93, но наиболее востребованные - заглушки поворотные, изготовленные по Т-ММ-25-01-06 и АТК 26-18-5-93. Заглушки поворотные (реверсивные заглушки) по Т-ММ-25-01-06 могут быть изготовлены в трех различных исполнениях. На рисунке, приведенном ниже, вы можете посмотреть, как схематично выглядит каждое из трех исполнений

заглушек поворотных:

Из вышеприведенных схематичных изображений видно, что Исполнение 1 – это заглушки поворотные плоские; Исполнение 2 – это заглушки поворотные выступ - впадина; Исполнение 3 – это заглушки поворотные шип-паз.

Заглушки поворотные (обтюраторы) монтируются на трубопровод во фланцевое соединение (между концевыми фланцами двух участков трубопровода) с помощью болта или шпильки и служат для периодического перекрытия трубопровода. Т.е. если нужно перекрыть трубопровод, то достаточно рассоединить фланцевое соединение, и повернуть обтюратор глухой частью между фланцев. Обычно поворотные заглушки используются в таких трубопроводах где ведутся какие-либо технические работы или опрессовки, для того чтобы временно перекрыть поток движущейся среды. Иногда реверсивные заглушки используют вместо задвижек, т.к. их стоимость значительно ниже, но главные минусы поворотных заглушек заключаются в том, что нельзя частично перекрыть трубопровод,

обтюратор может быть монтирован только в двух положениях: полностью открыт или полностью закрыт, а также в том, что для смены положения обтюратора требуется полный слив применяющейся среды, а это занимает много времени. Т.к. заглушки поворотные (очки Шмидта) крепятся между фланцев, то выбирая исполнение заглушки поворотной, следует учитывать, с каким фланцем будет соединяться данная заглушка. На рисунке, приведенном ниже, вы можете посмотреть, как схематично выглядит заглушка поворотная, смонтированная во фланцевое соединение:

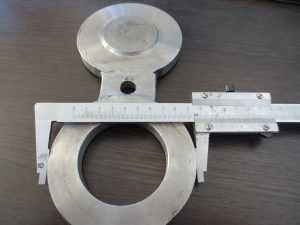

Заглушка поворотная (обтюратор):

Ниже приведен пример условного обозначения заглушек поворотных по Т-ММ-25-01-06:

Заглушка поворотная, исполнения 1, с условным проходом 50мм, на давление 4,0МПа из стали марки 09Г2С:

Заглушка поворотная ЗП(I)50-40-09Г2С Т-ММ-25-01-06

Поворотные заглушки, в зависимости от своего исполнения, могут выдерживать давление от 0,6 МПа до 16МПа, а их диаметр варьируется от 10мм до 1200мм.

В каждом из нормативных документов, приведенных выше, по которым изготавливаются заглушки поворотные

(очковые заглушки), есть таблицы, в которых прописаны все возможные характеристики заглушек поворотных, изготовленных по этому документу. Пользуясь данными таблицами, вы всегда сможете точно рассчитать стоимость транспортных расходов т.к. в них указан вес всех существующих поворотных заглушек (реверсивных заглушек). Все нормативные документы (ГОСТ 12826-60, Т-ММ-25-01-06, ТТ-8924-6-90 и АТК 26-18-5-93), по которым изготавливаются поворотные заглушки (обтюраторы), вы можете скачать на нашем сайте.

Наша компания может поставлять заглушки поворотные по Т-ММ-25-01-06, АТК 26-18-5-93, ТТ-8924-6-90 и ГОСТ 12826-60  из различных марок стали, таких как: сталь 20 и 09г2с (заглушки поворотные стальные), сталь 12х18н10т и 10х17н13м2т (заглушки поворотные нержавеющие) и д.р.

Помимо российских нормативных документов, наша компания поставляет заглушки поворотные, изготовленные по американским стандартам: ANSI B16.5 и ANSI B16.47.

На все поворотные заглушки (очковые заглушки), поставляемые нашей компанией, выдаются паспорта качества, разрешение на применение, а также сертификат соответствия.

Возможно изготовление заглушек поворотных других диаметров и из других марок стали, а также по чертежам и эскизам заказчика.

Если у вас остались вопросы, связанные с заглушками поворотными, то Вы можете задать их менеджерам нашей компании по электронной почте [email protected] или по телефону +7 (343)361 2377

Изготавливаемая продукция: Заглушки поворотные

Может быть интересно

soiuzdsk.ru

Изготовление обтюраторов | Металлообработка

Производство обтюраторов (поворотных заглушек, очковая заглушка) по ОСТам, АТК, чертежам заказчика из различных материалов (Ст 20…45, 09Г2С, нержавеющая сталь AISI 304, 0812Х18Н10Т, 12ХМА, 12Х1МФ, 40Х, 20Х13, 08Х18Н10) и на любое давление (Ру 6 до Ру 200 МПа) из металлопроката по ГОСТу 1050-88.

Телефон для связи : WhatsApp.

Обтюратор (заглушка поворотная, очки Шмита) предназначен для отсечения внешнего потока транспортируемой среды, ремонтных работ. Наша компания изготавливает обтюраторы с различным уплотнительным присоединением, шип–паз, выступ–впадина, через прокладки

Армко по ГОСТу 12815-80.

Наша компания изготавливает заглушки поворотные (обтюраторы) по следующей технической документации:

АТК 26-18-5-93 — настоящий стандарт распространяется на поворотные заглушки (обтюраторы) на условное давления от 1,6 МПа до 16 МПа и температуру от –70 до +475 градусов, используемых в химической, нефтеперерабатывающей, газовой отраслях промышленности.

Обтюраторы предназначены для применения в средах, вызывающих скорость проникновения коррозии не более 0,4 мм в год.

Заглушки поворотные (обтюраторы) рассчитаны на применения с прокладками эластичными, асбометаллическими, спирально-навитыми и овального сечения (кольца АРМКО).

Поверхности поворотных заглушек не должны иметь раковин и трещин, мешающих надежному соединению.

Допускается изготовление поворотных заглушек сварным методом при условии полного провара и 100% контроле сварного шва.

При повороте заглушки шпильки во фланцевом соединение должны быть вывернуты, за исключением двух фиксирующих, являющихся осью вращения.



Пример условного обозначения заглушки поворотной Ду 150, исполнения 2, на давления 16 МПа, из стали 09Г2С:

заглушка поворотная 2-150-2, 09Г2С АТК 26-18-5-93

ГОСТ 12815-80 — типы присоединительных размеров и размеры уплотнений на обтюраторы.

Т-ММ 25-2000

Т-ММ-25-01-06

По чертежам (нестандартные поворотные заглушки)

По иностранным стандартам DIN, ASME, AISI

Направляйте заказы на изготовление обтюраторов (поворотных заглушек), в которых вместе с контактной информацией подробно укажите все конструктивные требования заказываемых изделий, а также необходимое количество Заказ будет оперативно рассмотрен, и вам сообщат стоимость и срок исполнения. Вся наша продукция производится на заказ. Цены и сроки изготовления уточняйте у менеджеров.

+7 (495) 223-64-73
+7 (495) 726-11-08
Запросить звонок
E-mail: [email protected]

Обтюратор (поворотные заглушки)

trubomet.ru

Заглушка поворотная (обтюратор)

Заглушка поворотная ЗП (обтюратор)  ****  Заглушка поворотная ВГ 90-79

Заглушки поворотные ВГ 90-79 (или обтюраторы) межфланцевые применяются для временной или постоянной герметизации концевых участков трубопроводов. Поворотная заглушка имеет форму "очков", то есть состоит из двух круглых частей, соединенных между собой перемычкой. Одна круглая часть сплошная, другая имеет отверстие для доступа среды в трубопровод. Для перекрытия среды заглушку устанавливают сплошной частью во фланцевое соединение, для открытия потока рабочей среды-той частью, которая имеет отверстие. Таким образом, перекрывая рабочую среду одной частью и открывая другой, поворотная заглушка ВГ 90-79 может выполнять функции обыкновенной задвижки. Конечно, заглушка заменяет задвижку условно, поскольку на переустановку сплошной и проточной части требуется определенное время. Но, в случаях, когда перекрытие потока происходит редко,

поворотная заглушка-обтюратор может использоваться в качестве значительно дешевой альтернативы задвижке. При этом заглушка обеспечивает полное гарантированное перекрытии потока рабочей среды.
   Технические характеристики, условное давление и диаметральный ряд поворотных заглушек полностью соответствуют задвижкам тех же диаметров. Применяются заглушки практически во всех существующих трубопроводах, но при соответствии условий эксплуатации марки металла заглушки и окружающей среды. Температурный диапазон, при котором возможно использовать данный тип заглушек, составляет -70 ... +600 °С. Рабочее давление Ру16 (до 16 атмосфер).

Заглушки поворотные ЗП (обтюраторы) выпускаются диаметрами условными и имеют обозначения :

Обозначение
заглушки
поворотной

Диаметр
условный
Ду, мм

Обозначение
заглушки
поворотной



Диаметр
условный
Ду, мм

ЗП 20

20

ЗП 125

125

ЗП 25

25

ЗП 150

150

ЗП 32

32

ЗП 200

200

ЗП 40

40

ЗП 250

250

ЗП 50

50

ЗП 300

300

ЗП 65

65

ЗП 400

400

ЗП 80

80

ЗП 500

500

ЗП 100

100

ЗП 600

600


Заказать заглушки

armavent.ru

Заглушки поворотные (обтюраторы): Описание, типоразмеры и поставщики

16 марта, 2016



            Заглушки поворотные, или обтюраторы, или заглушки очковые, относятся к классу деталей трубопровода, которые служат для периодического герметичного перекрытия конкретного участка трубопровода и остановки потока транспортируемой среды. В основном обтюраторы используются во время ремонтных, опрессовочных, монтажных и других работ вместо шаровых кранов или задвижек, особенно тогда, когда необходимо частое перекрытие трубопровода. Дело в том, что переустановка частей занимает некоторое время, более продолжительное, чем в случае с задвижкой или шаровым краном. Конструкция данной фланцевой арматуры включает в себя две соединенные между собой части – одну фланцевую и одну глухую.  Заглушка и кольцо соединены между собой перемычкой. Таким образом, заглушка как перекрывает поток, так и временно открывает его при возникшей необходимости. Закрепляется поворотная заглушка за счет зажатия между фланцами. Заглушка имеет только два положения – открытое и закрытое, то есть в приоткрытом режиме обтюраторы работать не будут.

            Технические и эксплуатационные характеристики заглушек поворотных напрямую зависят от материала и качества арматуры. Так, рабочая температура эксплуатации варьируется от 70 до +650 оС; рабочее давление – от 0,1 до 25 МПа. Сфера применения – энергетическая, нефтегазовая, химическая промышленность и ЖКХ.   Заглушки устанавливают между фланцами, а уплотнительные поверхности фланцев и заглушки (шип-паз, выступ-впадина и др.) обеспечивают герметичность соединения.  Заглушка поворачивается вокруг шпильки (или отжимного болта), которая используется для стяжки фланцевого соединения. Болты устанавливаются в резьбовые отверстия во фланцах и разжимают их.

            Широкое применение поворотных заглушек обусловлено многочисленными достоинствами, в числе которых: 1) гарантия полного перекрытия трубопровода; 2) долговечность использования, обусловленная отсутствием движущихся и трущихся деталей; 3) простота конструкции и, следовательно, низкие затраты на изготовление; 4) демократичная цена; 5)  небольшие габариты (масса) относительно задвижек, имеющих аналогичные характеристики.  Тем не менее, существуют и определенные недостатки. В частности, существует риск неполного перекрытия отверстия трубопровода. Еще одной проблемой является то, что для  перекрытия отверстия необходимо большее количество времени, чем требуется при перекрытии задвижки.  Также специалисты должны обязательно удалять остатки транспортируемой среды из целевого отрезка трубопровода, иначе не избежать заторов.

      «РЕКОМ» – завод, специализирующийся на производстве деталей трубопроводов. Предприятие было основано в 1992 году в Санкт-Петербурге. На сегодняшний день «РЕКОМ» располагает 6 000 м2 производственных площадей с современными станками, оснащенными импортным числовым программным управлением, высокопроизводительными обрабатывающими центрами и универсальным оборудованием. «РЕКОМ» изготавливает фланцевые соединения, изолирующие фланцевые соединения, крепежные изделия, металлические и неметаллические уплотнения, соединительные детали трубопроводов, детали крепления трубопроводов, фитинги и нестандартное оборудование. С 2012 года полным ходом идет производство стальных клиновых задвижек и дисковых затворов. «РЕКОМ» производит заглушки поворотные по Т-ММ-25-01-06 и АТК 26-16-5-93, ASME B16.48 с 2005 года. Заглушки выпускаются в диаметрах от 10 мм до 700 мм, с эксплуатационным давлением от 1,0 до 16 МПа, рабочая температура – от -70 до +650 оС. Детали изготавливаются из сталей следующих марок: 20, 09Г2С, 15ХМ, 15Х5М, 10Г2, 08Х18Н10Т, 12Х18Н10Т, 10Х17Н13М2Т. Заглушки «РЕКОМ» – это поворотные заглушки и заглушки с ручкой с исполнением уплотнительной поверхности под металлическую прокладку овального сечения (исполнение по ГОСТ 12815-80).  Также «РЕКОМ» изготавливает нестандартное оборудование по чертежам заказчика. Чтобы заказать заглушку определенной конструкции, нужно оставить заявку на сайте предприятия.

Группа компаний «КОНАР» объединяет в себе предприятия, специализирующиеся на проектировании и комплексном обеспечении трубопроводной арматурой предприятий газовой, нефтяной и нефтехимической промышленности.  Завод был основан в 1991 году и занимался производством воротниковых фланцев, фланцевого крепежа (шпилек и гаек) и фланцевых заглушек. На сегодняшний день «КОНАР» – это лидер на рынке по производству фланцев и фланцевого крепежа в России. «КОНАР» занимается освоением производства новых деталей и узлов трубопроводов, расширяя работу с ведущими компаниями российского нефтегазового комплекса. «КОНАР» предлагает  обтюраторы фланцевого соединения (тип 8), соответствующие присоединительным размерам фланцев, между которыми они ставятся, остальные размеры выполнены по Т-ММ-25-01 и по АТК 26-18-5-93. Поворотные заглушки первой модификации выполняются в следующих типоразмерах: минимальный диаметр условного прохода – 10 мм, максимальный – 600 мм; Ру – 6–100; материал – сталь 20, 09Г2С, 12Х18Н10Т, 15Х5М, 20ЮЧ. Вторая модификация (АТК 26-18-5-93) имеет типоразмеры Ду 15–700; Ру 16–160; материал – сталь 20, 09Г2С, 12Х18Н10Т, 15Х5М, 20ЮЧ.

Компания ООО «УралКомплектЭнергоМаш» расположена в Екатеринбурге и предлагает комплекс инженерных решений в области производства и разработки трубопроводной арматуры и оборудования. «УралКомплектЭнергомаш» сотрудничает с АО «Техноком», которое поставляет заглушки поворотные фланцевые (обтюраторы), а также заглушки с рукояткой. Заглушки поворотные фланцевые З.П. изготавливаются в диаметрах от 15 до 600 мм, Ру от 0,6 до 6,3 МПа, ТММ-25-2000. Обтюраторы  изготавливаются в соответствии с  ГОСТ 12816-80, ГОСТ 12826-60, Т-ММ-25-2000. Полный каталог продукции доступен на сайте компании.

Невский завод «Трубодеталь» из Санкт-Петербурга специализируется на изготовлении соединительных деталей трубопроводов, опор трубопроводов, крепежных изделий и строительных металлоконструкций различного назначения. Так, завод предлагает заглушки Т-ММ-25-01-06 с рукояткой, которые состоят из двух деталей – непосредственно заглушки и приваренной к ней рукоятки. Конструкция поворотных заглушек и заглушек с рукояткой обеспечивает возможность перекрытия сечения трубопровода. Отсечение потока или его возобновление осуществляется поворотом заглушки обтюратора вокруг шпильки или болта, либо установкой или извлечением заглушки с рукояткой Т-ММ-25-01-06. Завод изготавливает заглушки поворотные и заглушки обтюраторы с рукояткой из стали 12Х18Н10Т, 09Г2С, сталь 20 и прочие, в соответствии со следующими нормативными документами:  заглушки поворотные АТК 26-18-5-93, заглушки Т-ММ-25-01-06, заглушки Т-ММ-25-2000-06. ООО «Невский завод ТРУБОДЕТАЛЬ» производит поворотные заглушки (обтюраторы) в строгом соответствии с нормативными документами. Возможно изготовление этих деталей по чертежам заказчика. При производстве заглушек поворотных АТК 26-18-5-93, как правило, применяются углеродистые, легированные и нержавеющие стали, такие как сталь 20, сталь 20К, сталь 09Г2С, сталь 15Х5М, сталь 12Х18Н10Т, сталь 08Х18Н10Т, сталь 10Х17Н3М2Т. Выбор марки стали зависит от условий эксплуатации и характеристики транспортируемой среды и должен совпадать с материалом фланцев.

Петербургский «Завод Нестандартного Оборудования» является  одним из лидеров комплектаций и поставок металлоконструкций Российской Федерации с богатым опытом работы по комплектации технологического и промышленного оборудования. Основной вид деятельности завода – комплектация оборудованием предприятий нефтегазового комплекса, химических и перерабатывающих производств, промышленного и гражданского строительства. Предприятие предлагает заглушки поворотные, которые применяются в трубопроводах с рабочим давлением от 0,6 МПа (6 кгс/см²) до 16 МПа (160 кгс/см²), при диапазоне рабочих температур от -70 до 600 °С. Технические требования по АТК 24.200.02-90.  Также поставляются фланцевые заглушки и заглушки, оснащенные рукояткой. Изделия изготавливаются в соответствии с требованиями ГОСТ 1050-88, ГОСТ 12816-80.

Завод «Звезда» – челябинский производитель трубопроводной арматуры (шаровых кранов), а также деталей трубопроводов – заглушек, фланцев и заглушек поворотных. На производственных площадках предприятия изготавливаются заглушки поворотные по чертежам заказчика, заглушки поворотные с рукояткой  ASME B16.48 (Paddle Blank),  заглушки поворотные ASME B16.48 (Figure-8 Blank), заглушки поворотные с рукояткой ТММ-25-01-06 (Т-ММ-25-2000-06), заглушки поворотные ТММ -25-01-06 (Т-ММ-25-2000-06), а также заглушки поворотные АТК 26-18-5-93.  В частности, заглушки поворотные с рукояткой ASME B16.48 (Paddle Blank) применяются чаще всего при проведении ремонтных работ. У заглушек имеется соединительный выступ Paddle Blanks for use with Raised Face. Применяются для фланцев с уплотнительной поверхностью RF по ASME B16.5. Условный диаметр от 1/2 до 24”. Класс давления: 150…2500. Отличительной особенностью заглушек АТК 26-18-5-93 от заглушек по Т-ММ-25-01-06 является замена плоской перемычки на два прутка, что упрощает монтаж ЗП.  Для заказа обтюраторов необходимо заполнить техническое задание и отправить производителю.  Каталог доступен на веб-странице завода в интернете.



sealing.su

Затвор Ду600

Затвор Ду600 дисковый поворотный чугунный с редуктором

Затворы Ду600 дисковые поворотные чугунные - простейшие запорные устройства, используемые для полного перекрывания жидких и газообразных сред в различных трубопроводах и технологических линиях. Управление затвором осуществляется с помощью редуктора. Давление рабочей среды до 16 атмосфер (Ру16), температура рабочей среды до 130°С. Затворы имеют небольшую массу и маленькую строительную длину, что выгодно отличает их от задвижек и шаровых кранов. Помимо этого, затворы имеют еще ряд преимуществ: небольшое гидравлическое сопротивление потоку, высокая герметичность перекрытия потока в обоих направлениях, отсутствие контакта транспортируемой среды с корпусом, высокая ремонтопригодность, не требуются дополнительные прокладки в местах присоединения к трубопроводу, не требуется применение дополнительной смазки рабочих частей, ухода и дополнительной регулировки.  Поворотный дисковый затвор Ду600 мм монтируется на трубопроводе путем зажатия между двух фланцев, предварительно вваренных в трубу. Монтажные фланцы по ГОСТ 12820-80 (плоские) или 12821-80 (воротниковые) давлением условным Ру10. Поставляются с паспортами и сертификатами.

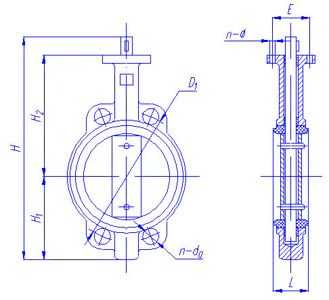

Габаритные размеры (в мм), масса и цена




Технические характеристики

Наименование параметраПоказатель
Условный проход DN600
Давление номинальное PN, МПа, (кгс/см²)1,6 (16)
Температура рабочей среды

до + 130 °C

Рабочая средаВода питьевая и техническая (холодная/горячая), сжатый воздух,
неагрессивные жидкости, пар низкого давления
Герметичность затвораКласс А ГОСТ 9544-93
Тип исполнения рукояткиредуктор
ПриводРучной



Материалы основных деталей



ДетальМатериал
КорпусЧугун серый СЧ25, покрытый краской с эпоксидным порошковым напылением
ДискЧугун серый СЧ25 с покрытием (хром, никель)
КонтргайкаСталь Ст20
МанжетаЭтилен-пропилен-диеновый каучук ЕРDМ
Кольца уплотнительныеТефлон РТFЕ
ШтокНержавеющая сталь 20Х18Н10 (10Х18Н9Л)
Фиксирующая шайбаБронза
Зубчатый секторАнодизированный алюминий
РучкаЧугун серый СЧ25 с эпоксидным покрытием (сталь конструкционная штампосварная Ст20)




Заказать затворы



armavent.ru
