Обратный противопожарный клапан
04/03/2018
Большинство современных стройматериалов считается негорючими. Однако, при пожаре многие из них выделяют вредные для здоровья и даже жизни вещества. Именно они становятся основной причиной гибели людей. Чтобы повысить шансы на спасение, во многих зданиях предусмотрена система противодымной защиты, одним из компонентов которой является обратный клапан дымоудаления.
Зачем нужна противодымная защита
Задымленность помещений не только мешает людям вовремя эвакуироваться.с Она не дает пожарным эффективно тушить огонь. Помимо того, отсутствие системы удаления дыма и клапана обратного для дымоудаления приводит к тому, что в помещения быстро повышается температура, в результате чего металлоконструкции теряют свою прочность и строение может разрушиться.
Противодымная защита, в том числе обратный клапан дымоудаления, обеспечивает максимально быстрое удаление продуктов горения.
Помимо того, в зонах эвакуации поддерживается комфортный микроклимат с помощью подкачки чистого воздуха. Это позволяет всем людям вовремя покинуть горящий дом.

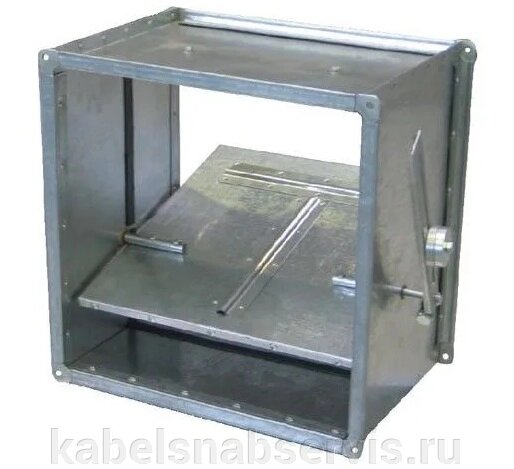

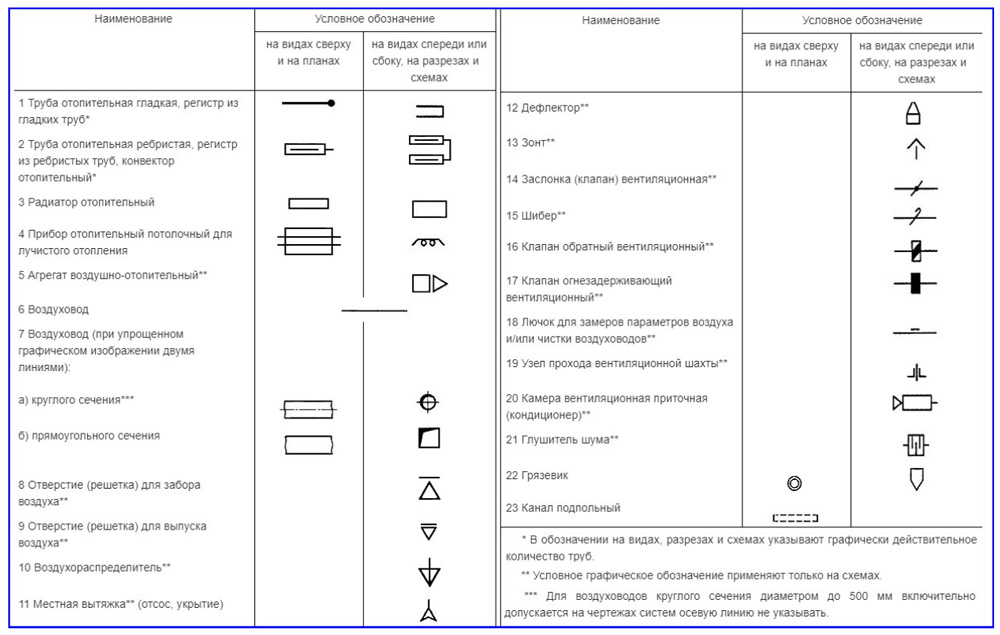

Обратный клапан — особенности
Обратный клапан дымоудаления, цена которого сравнительно невелика, предназначен для предотвращения обратного поступления воздушных масс в вентиляционные системы. При отключении последней воздух с улицы может попасть в помещения, в которых отмечено возгорание. Тем самым пламя разгорится с новой силой. Такого допускать нельзя.

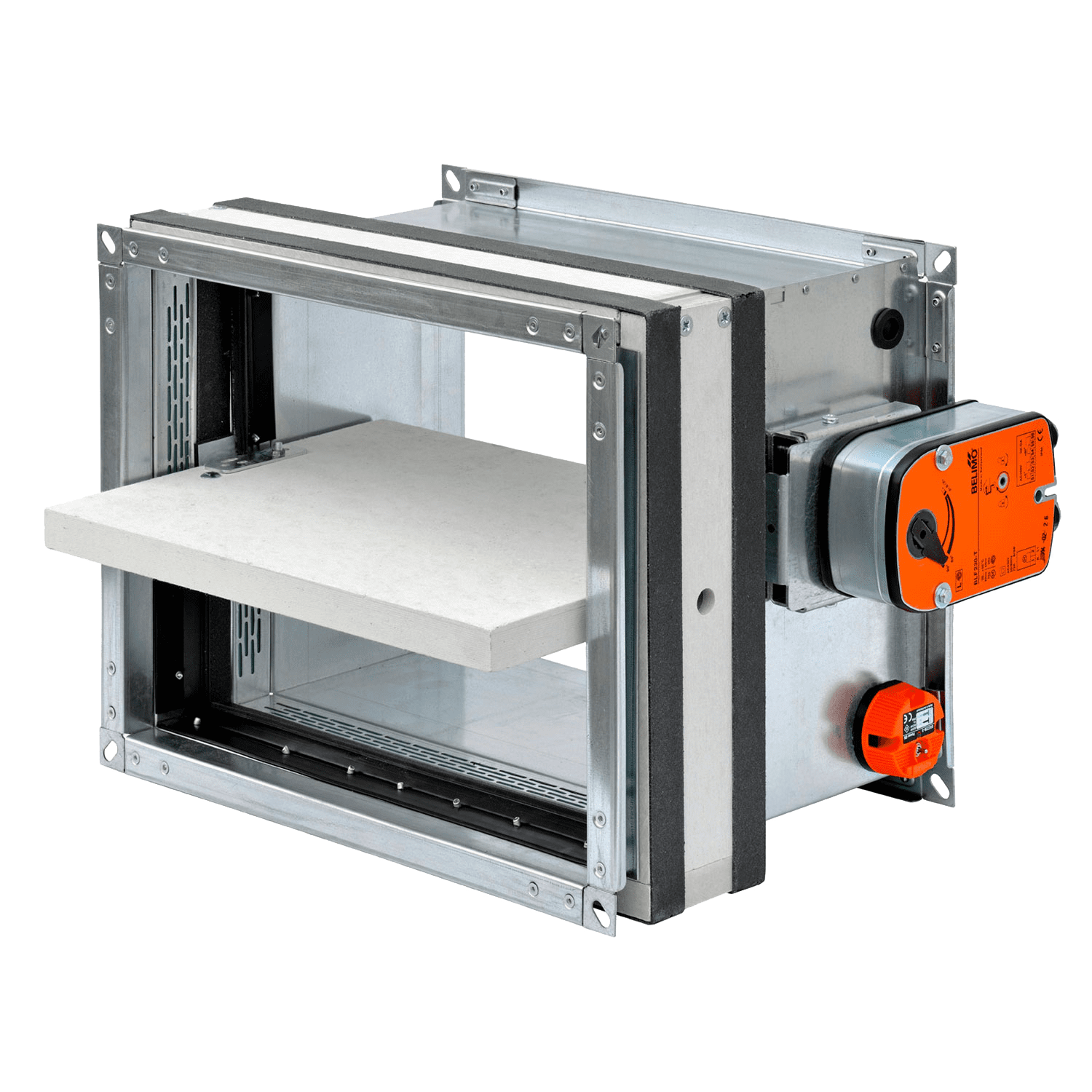

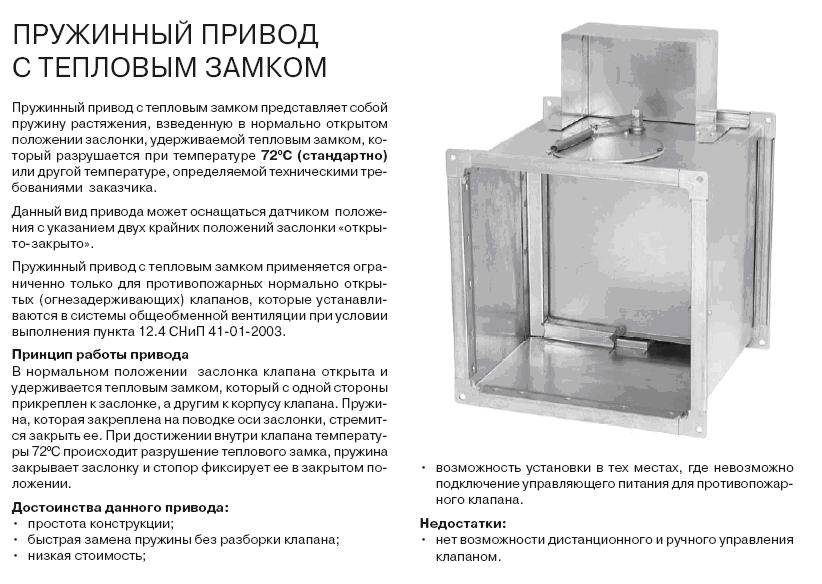

Противопожарный обратный клапан с приводом может иметь разную форму — круглую либо прямоугольную. Наиболее распространенным считается устройство круглого сечения. Привод у подобных клапанов может быть нескольких видов. Самые распространенные электромагнитные и электромеханические. Помимо того, предусмотрена возможность ручного управления устройствами.
При необходимости в комплект клапана может входить декоративная решетка.
Приобрести все элементы. необходимые для эффективной противопожарной защиты, можно в производственной компании «ВТВ-Инжиниринг».
Подписаться на новости Подписаться на новости
youtube.com/embed/fN3-h5wraVU»> Получите оптовые цены!
Здравствуйте!
Оставьте свой контакт,
мы Вам перезвоним.
Телефон
Отправляя данные вы соглашаетесь с политикой конфиденциальности этого сайта
Клапаны противопожарные обратные морозостойкие — КПВ.01(02;03)ОМС
- Клапаны
- Клапан обратный морозостойкий
Доступен предзаказ
Продукция сертифицированаПроизводство ООО «Виктория», Россия.
Наши специалисты помогут вам
ПриводыХарактеристики приводов и эл.схемы их подключения
МонтажСхемы установки клапанов
⚠️ Цена: согласно выставленному счету
Привод — Выберите — Реверсивный электроприводЭлектромеханический приводЭлектромагнитный привод
Быстрый заказ»> Быстрый заказ
- Описание
- Характеристики
Прямоугольные клапаны КПВ.01(02;03)…-ОМС изготавливаются в диапазоне размеров от 300х300 до 1000х1000 с шагом для размеров A и B в 50 мм. Промежуточные размеры НЕ ИЗГОТАВЛИВАЮТСЯ
Схема конструкции клапана круглого сечения

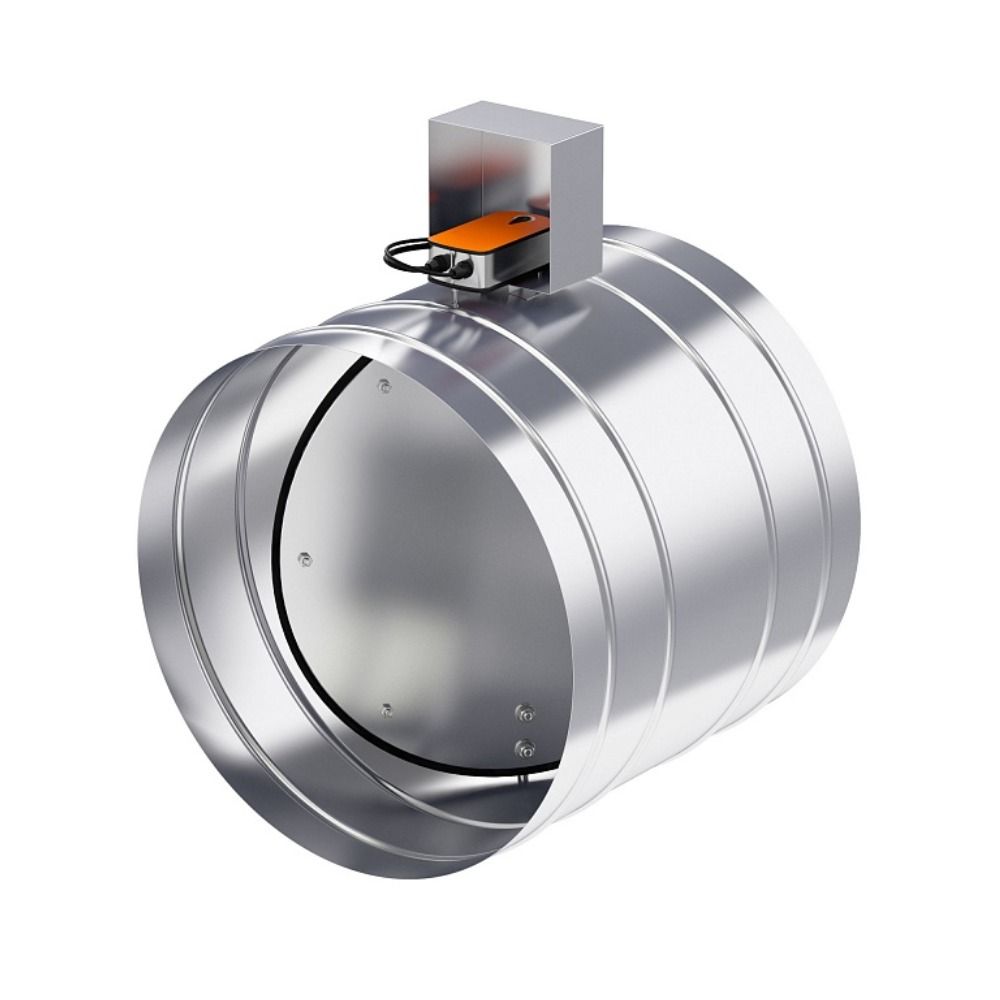

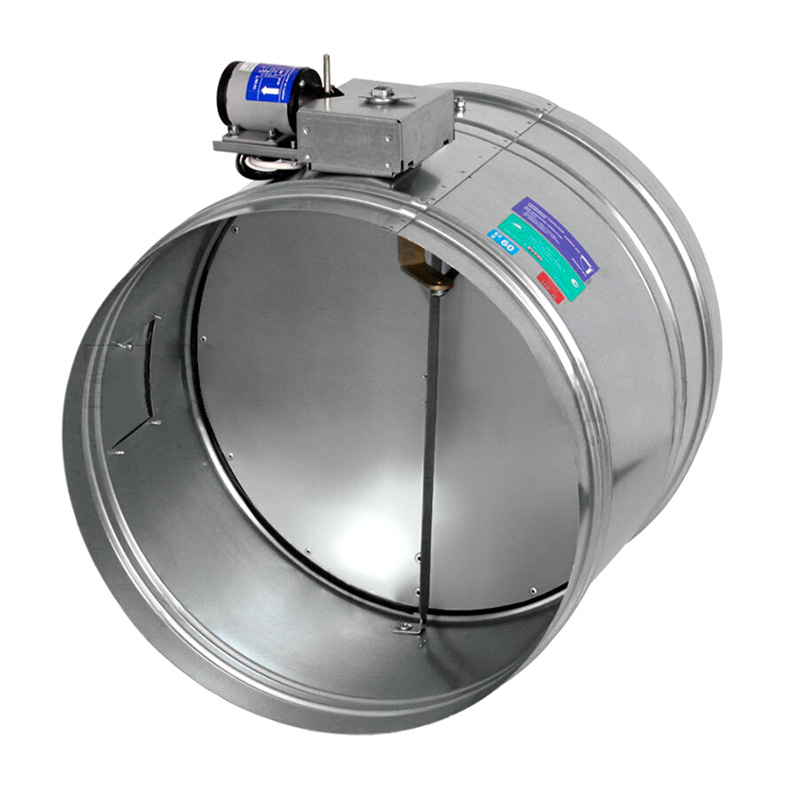

Круглые клапаны КПВ.01(02;03)ОМС изготавливаются в диапазоне размеров от Ø315 до Ø1000 в соответствии с типоразмерной таблицей. Клапаны других диаметров НЕ ИЗГОТАВЛИВАЮТСЯ
Технические характеристики клапанов противопожарных обратных КПВ.
Пример заказа:
КПВ.02(EI90)-НЗ-С-700х500-MBE24-ВН-ГВ-СЛ:
Клапан КПВ.02 с пределом огнестойкости 90 мин., противопожарный, нормально открытый, стенового типа, размер 700*500, электропривод реверсивный на 24В внутри клапана, для установки на горизонтальной плоскости (потолок), направление потока вверх, без вылета створки с обеих сторон.
Клапаны противопожарные обратные морозостойкие
2023 Клапаны противопожарные обратные КПВ.01(02,03)…-ОМС предназначены для открытия каналов приточно-вытяжных систем противодымной вентиляции. Устанавливаются данные клапаны у вентиляторов в соответствии с п.п.7.11д) и 7.17в) свода правил СП 7.13130–2013 и с целью соблюдения технического регламента о требованиях пожарной безопасности ТР №123-ФЗ.
В этом положении клапан препятствует проникновению наружного воздуха в системы дымоудаления.При срабатывании противопожарной сигнализации и включении вентилятора, реверсивный электропривод клапана поворачивает вал с толкателем, что приводит к «страгиванию» створки из исходного положения и обеспечивает открытие створки при отрицательных температурах и возможном обледенении зоны примыкания створки и корпуса.
Созданный вентилятором поток газовоздушной смеси через проточную часть клапана, поворачивает створку в открытое положение благодаря смещению оси поворота в сторону от геометрической оси симметрии створки. Нормальная работа клапана обеспечивается при скоростях газовоздушного потока в канале — не менее 6 м/с.
Через 150 сек. после подачи напряжения на электропривод (либо через 20 сек. после получения сигнала от концевого микропереключателя о достижении валом крайнего положения) необходимо подать напряжение на обратное вращение вала электропривода, в целях обеспечения возможности ПОЛНОГО закрывания створки (при выключении вентилятора), а также для приведения клапана в исходное положение.
Возврат створки в первоначальное положение, в случае выключения вентилятора, обеспечивается моментом силы тяжести от регулировочных грузов.
Предел огнестойкости клапанов:
КПВ.01-ОМС – EI 60
КПВ.02-ОМС – EI 90
КПВ.03-ОМС – EI 120
Клапаны противопожарные обратные КПВ.01(02,03)-ОМС изготавливаются из оцинкованной стали.
По индивидуальным заказам корпус данных клапанов может быть изготовлен из углеродистой стали (с последующей окраской).
Клапаны противопожарные обратные КПВ.01(02,03)-ОМС выпускаются:
◇ канального типа прямоугольного или круглого сечения.
Типоразмер клапана должен соответствовать размеру присоединяемого воздуховода.
Клапаны противопожарные обратные КПВ.01(02;03)ОМС выпускаются канального типа прямоугольного или круглого сечения, и имеют управляемый реверсивный привод обеспечивающий открытие заслонки при ее обледенении.
Для обеспечения возврата заслонки в исходное положение предусмотрены внешние возвратные пружины, или регулируемые противовесы.
Типоразмер клапана соответствует типоразмеру подсоединяемого воздуховода или номеру вентилятора.
Примерное положение механизма загрузки в зависимости от направления потока
Технические характеристики клапанов противопожарных обратных КПВ.01(02;03) ОМС см. в разделе Клапаны противопожарные КПВ.01(02;03)).
Скачать: Клапаны противопожарные морозостойкие (2023)
Теги:клапан, противопожарный, морозостойкий
Рекомендуемые товары
Нужен совет?
Сложно определиться с выбором — напишите нам на почту
Задать вопрос
Помочь найти?
Не нашли то, что искали — воспользуйтесь поиском
Новинки
Обновление ассортимента уже здесь, на нашем сайте!
Смотреть новинки
* — американский АВК
- Поиск продукта
Эластичная посадка, подпружиненная, UL/ULC и FM
- Техническая спецификация
- Сертификаты
- Видео продукта
- Добавить в запрос
- Прайс-лист
Поворотный обратный клапан IPS с канавкой — UL/ULC и FM для противопожарных применений 32–176º F
Обратные клапаны с канавкой внесены в список UL/ULC и одобрены FM и очень подходят для использования в строительных стояках и спринклерных системах для противопожарной защиты.
| Вариант 5190/10-001 | |
|---|---|
| Соединение: | Рифленые наконечники из IPS |
| Материал: | Ковкий чугун |
| Ду (дюймы): | 2½» — 8″ |
| №: | 350 фунтов на кв. дюйм |
Характеристики
- Поворотные обратные клапаны IPS с канавкой на конце, размеры 2½”–8”
- Стандартные концы из IPS с пазами по AWWA C606
- Клапан с пружинным механизмом для минимизации захлопывания
- Низкие перепады давления
- Герметичное уплотнение из EPDM
- Установка как в вертикальном, так и в горизонтальном трубопроводе с восходящим потоком
- Ограниченная гарантия на 1 год
- Внесен в список UL/ULC и одобрен FM
Загрузки
Прайс-лист
Спецификации
Сертификаты
Детали
Брошюра о продукте
s5190Обзор. mp4 |
| АВК исх. нет. | Ду дюйм | Ду мм | Дд мм | Д мм | Теоретическая Вес/кг |
|---|---|---|---|---|---|
| 5190-065-10-900 | 2½ | 65 | 73,0 | 183 | 4,0 |
| 5190-080-10-900 | 3 | 80 | 88,9 | 198 | 6,0 |
| 5190-100-10-900 | 4 | 100 | 114,3 | 218 | 9,0 |
| 5190-150-10-900 | 6 | 150 | 168,3 | 270 | 19 |
| 5190-200-10-900 | 8 | 200 | 219,1 | 325 | 35 |
Компоненты
1. | Корпус | Ковкий чугун GJS-400-15 |
| 2. | Сиденье | Бронза |
| 3. | Клаппер | Нержавеющая сталь 304 |
| 4. | Торцевое уплотнение | ЭПДМ |
| 5. | Зажимное кольцо | Нержавеющая сталь 304 |
| 6. | Прокладка | ЭПДМ |
7. | Пружина | Нержавеющая сталь 304 |
| 8. | Штифт петли | Нержавеющая сталь 304 |
| 9. | Болт | Нержавеющая сталь 304 |
| 10. | Контргайка | Нержавеющая сталь 304 |
| 11. | Заглушка ¼” NPT | Углеродистая сталь |
| 12. | Заглушка ½” NPT | Углеродистая сталь |
Испытания/разрешения
- одобрено FM
- внесен в список UL/ULC
Стандарты
- Разработано в соответствии с FM Class 1210, Разработано в соответствии с UL 312
Руководство по обратным клапанам для противопожарной защиты
Обратные клапаны, активируемые давлением, предотвращают загрязнение и затопление из источников воды, используемых в системах противопожарной защиты
Обратный клапан — это устройство, пропускающее полутвердые вещества, жидкости или газы только в одном направлении.
Обратные клапаны, используемые в различных системах, от бытового водопровода до фармацевтического производства, часто полагаются просто на изменение давления для управления потоками.
В этой статье мы сосредоточимся на обратных клапанах для противопожарной защиты, обсудим принцип их работы, типы обратных клапанов и их преимущества в системах пожаротушения. Кроме того, мы поможем вам понять, на какие компоненты следует обращать внимание при выборе обратного клапана, и обсудим, как их обслуживать.
Уже знаете, что вам нужно? Не стесняйтесь переходить прямо на нашу страницу с обратным клапаном и выбирать комплекты обвязки обратного клапана стояка с канавками.
Как работает обратный клапан для противопожарной защиты?
Каждая спринклерная система пожаротушения нуждается в надежном источнике воды для немедленного использования в случае пожара. В большинстве систем используется комбинация гравитационных резервуаров, муниципального водоснабжения и иногда соединений пожарной охраны для подачи воды к спринклерным головкам.
Но в то время как несколько потенциальных источников воды обеспечивают дополнительный уровень надежности систем противопожарной защиты, они также могут быть проблематичными: питьевая вода может быть загрязнена водой из пожарного гидранта, или грязная вода из пожарных спринклерных труб может течь по близлежащим улицам и в близлежащие дома. стоки. Во многих других случаях просто важно, чтобы вода шла только в одну сторону из соображений производительности. К ним относятся защита оборудования, такого как насосы и фильтры, от повреждения обратным потоком, остановка дренажа в системе пожаротушения при изменении высоты, обеспечение сброса давления в жидкостных или пневматических системах и многое другое.
Обратные клапаны для противопожарной защиты предотвращают нежелательный обратный поток воды, известный как обратный поток.
Многие обратные клапаны оснащены откидной заслонкой с пружиной, которая удерживает клапан закрытым до тех пор, пока вода, текущая из какого-либо источника воды, не откроет его. Эти створки открываются только в одном направлении: когда эти потоки меняют направление (или почти останавливаются), пружина прижимает створку к резиновому седлу, образуя водонепроницаемое уплотнение.
Подумайте о воде по обе стороны от заслонки как о стороне подачи (между источником воды и обратным клапаном) и стороне системы (между обратным клапаном и остальной частью системы). Когда головка пожарного спринклера срабатывает, вода высвобождается, уменьшая давление на стороне системы. Вскоре после этого более высокое давление воды, хранящейся или перекачиваемой со стороны подачи, открывает заслонку, и вода течет по системе.
Как противопожарный обратный клапан предотвращает загрязнение питьевой воды?
Когда несколько источников воды обслуживают одну и ту же спринклерную систему пожаротушения, каждый из них должен иметь обратный клапан.
Из издания NFPA 13 2022 г.
16.9.4.1 При наличии более одного источника водоснабжения в каждом соединении должен быть установлен обратный клапан.
Обратные клапаны определяют, какой источник фактически обеспечивает систему подачей воды в данный момент. При одновременном использовании нескольких источников воды остается открытым только обратный клапан, подключенный к источнику воды с самым высоким давлением. Представьте, что у вас есть система с тремя источниками воды со следующими значениями давления, выраженными в фунтах на квадратный дюйм (PSI):
| Активные источники воды | Состояние обратного клапана | ||
|---|---|---|---|
| 100 фунтов на квадратный дюйм Соединение пожарной охраны (FDC) | Гравитационный резервуар 75 фунтов на квадратный дюйм | 50 PSI Городская вода | |
| FDC, гравитационный резервуар и городской | Открыть | Закрыто | Закрыто |
| Гравитационный резервуар и городская вода | Закрыто | Открыть | Закрыто |
| Только городская вода | Закрыто | Закрыто | Открыть |
(Примечание: эти уровни давления приведены только в качестве иллюстраций и не должны рассматриваться как типичные для этих источников воды.
)
При подаче воды из всех трех источников, только обратный клапан, ведущий к пожарной части соединение остается открытым. Почему?
Из этих трех источников FDC обеспечивает самое высокое давление воды. Эта подача создает давление воды на стороне системы. Это повышенное давление на стороне системы больше, чем 75 или 50 фунтов на квадратный дюйм на стороне подачи обратных клапанов, подключенных к другим источникам воды, и в результате их заслонки закрываются.
Чтобы продолжить этот пример, если только городская вода и вода для подачи воды в самотечный резервуар, обратный клапан гравитационного резервуара на 75 фунтов на квадратный дюйм откроется, в то время как обратный клапан городской воды останется закрытым. Только когда все другие источники исчерпаны или закрыты, муниципальная вода открывает обратный клапан и поступает в систему.
Какие существуют типы обратных клапанов для противопожарной защиты и их преимущества?
Существует четыре основных типа обратных клапанов для противопожарной защиты:
- Сигнальный обратный клапан
- Поворотный обратный клапан
- Рифленый обратный клапан
- Обратный клапан с рифленой рукояткой
- Превенторы обратного потока, состоящие из нескольких обратных клапанов
Сигнальный обратный клапан состоит из пружины, створки клапана и канала сигнализации.
Порт сигнализации можно использовать для направления воды к сигнальному устройству водяного двигателя или сигнальному реле давления, используемому для оповещения находящегося поблизости персонала об активации системы или для отправки сигнала на панель управления пожарной сигнализацией.
Поворотный обратный клапан может действовать как сигнальный обратный клапан для спринклерной системы пожаротушения, но только тогда, когда этот клапан может подавать сигнал тревоги.
Из издания NFPA 13 2022 г.
16.11.3 Устройства обнаружения потока воды.
16.11.3.1 Системы влажных трубопроводов.
Сигнальное устройство для системы мокрых труб должно состоять из зарегистрированного сигнального обратного клапана или другого включенного сигнального устройства обнаружения расхода воды с необходимыми приспособлениями, необходимыми для подачи сигнала тревоги.
Как правило, эти сигналы тревоги включаются реле протока, которые посылают сигнал на местные устройства сигнализации и/или на панель управления пожарной сигнализацией, когда вода течет по трубопроводу системы.
Обратные клапаны с канавками представляют собой тип поворотного обратного клапана для использования в системах с соединительными концами труб с канавками. Многие обратные клапаны с канавками можно использовать в вертикальном или горизонтальном положении, что позволяет использовать их в различных конфигурациях с соединением пожарной части, байпасным соединением, напорным резервуаром или соединением нагнетания насоса.
Обратный клапан с канавками 2 1/2 дюйма.Обратный клапан стояка с канавками аналогичен обратному клапану с канавками, но включает манометры для контроля подачи и давления в системе. Конфигурация дробовика, в которой используется электрический переключатель потока воды и сигнальный звонок, разрешена только в тех случаях, когда не требуется сигнализация водяного двигателя. Обратные клапаны стояка типа Shotgun представляют собой более компактную и экономичную альтернативу сигнальному обратному клапану.
Этот обратный клапан стояка сочетает в себе комплект обвязки обратного клапана стояка с канавками, который включает клапаны и манометры, с обратным клапаном с канавками.
Наконец, существуют устройства предотвращения обратного потока, специально предназначенные для предотвращения загрязнения источников водоснабжения. Они используют обратные клапаны и дополнительные предохранительные устройства, чтобы гарантировать, что вода течет в одном направлении и не загрязняет источники питьевой воды. Подробнее о них можно прочитать в другом нашем блоге: «Предохранитель обратного потока и обратный клапан: в чем разница?»
Требуют ли обратные клапаны периодического обслуживания?
Да, обратные клапаны требуют периодической проверки и технического обслуживания. По этой причине NFPA 13 предостерегает от закапывания обратных клапанов или размещения их в местах, где они будут недоступны.
Из редакции NFPA 2023 25
13.4.2 Обратные клапаны
13.4.2.1 Осмотр. Клапаны должны проходить внутреннюю проверку каждые 5 лет, чтобы убедиться, что все компоненты клапана работают правильно.
13.4.2.2 Техническое обслуживание. Внутренние компоненты должны быть очищены, отремонтированы или заменены по мере необходимости в соответствии с инструкциями производителя.
Сигнальные обратные клапаны и обратные клапаны системных стояков требуют более частых проверок. Регулярные осмотры помогают убедиться, что заслонка работает правильно, что седло клапана находится в хорошем состоянии и что нет никаких видимых признаков коррозии или засорения.
Из издания NFPA 2023 25
13.4.1.1* Сигнальные клапаны и обратные клапаны системных стояков должны ежеквартально подвергаться внешнему осмотру и проверке следующего:
(1) Манометры показывают, что поддерживается нормальное давление подаваемой воды.
(2) Клапаны и трим не имеют физических повреждений.
(3) Все клапаны находятся в соответствующем открытом или закрытом положении.
(4) Камера замедления или дренажи сигнализации не протекают.
(5) Там, где это применимо, клапан в соединении с контактами напорного типа или сигнальными устройствами с водяным двигателем либо пломбируется, запирается, либо находится под электрическим контролем в открытом положении.
NFPA 25 также требует проверки внутренних компонентов сигнальных клапанов каждые пять лет.
13.4.1.2* Сигнальные клапаны и связанные с ними сетчатые фильтры, фильтры и ограничительные отверстия должны проходить внутреннюю проверку каждые 5 лет, если тесты не показывают необходимость большей частоты.
Техническое обслуживание должно выполняться в соответствии с рекомендациями, установленными производителем. После осмотра следует также руководствоваться рекомендациями производителя при возврате системы в эксплуатацию.
Обратный клапан какой марки лучше? Что я должен искать?
Каждый обратный клапан, установленный в системе противопожарной защиты, должен быть одобрен FM и/или внесен в список UL.
Перечни подтверждают, что обратный клапан спроектирован так, чтобы выдерживать условия, которым он будет подвергаться во время использования. Они также специально требуются NFPA для обратных клапанов на FDC пожарных спринклеров и обратных клапанов сигнализации, используемых в спринклерных системах пожаротушения с мокрой трубой.
Из редакции NFPA 2022 13
16.11.3 Устройства обнаружения потока воды.
16.11.3.1 Системы влажных трубопроводов.
Сигнальное устройство для системы мокрых труб должно состоять из зарегистрированного сигнального обратного клапана или другого включенного сигнального устройства обнаружения расхода воды с необходимыми приспособлениями, необходимыми для подачи сигнала тревоги.
16.12.6 Клапаны.
16.12.6.1 Перечисленный обратный клапан должен быть установлен в каждом соединении пожарной части и должен быть расположен в доступном месте.
Кроме того, при покупке обратного клапана для противопожарной защиты следует также учитывать:
- Размер и номинальное давление вашей системы противопожарной защиты
- Насколько легко и быстро устанавливается обратный клапан
- Качество и конструкция компонентов клапана
Компания QRFS предлагает обратные клапаны с прорезями, внесенные в списки UL и одобренные FM, для труб диаметром от 2 до 6 дюймов. Все наши обратные клапаны оснащены не захлопывающейся подпружиненной заслонкой, которая образует водонепроницаемое уплотнение на седле из синтетического каучука EPDM. Эти клапаны с прочным корпусом из ковкого чугуна и коррозионностойкой створкой из нержавеющей стали рассчитаны на долгий срок службы.
Щелкните здесь, чтобы ознакомиться с выбором обратных клапанов с пазами QRFS. Любой из этих клапанов может быть установлен в вертикальном или горизонтальном положении. Более того, каждый из них можно использовать в качестве сигнального обратного клапана с комплектом обвязки обратного клапана стояка дробовика, доступным для каждого обратного клапана, который мы носим.
Когда вы делаете покупку в QRFS, вы получаете качественную продукцию по нашим конкурентоспособным ценам. Мы начинаем обрабатывать ваш заказ в момент его получения, поэтому мы можем предоставить вам самую быструю стандартную доставку, которая обычно доходит до вас в течение 2-3 рабочих дней.
Ознакомьтесь с нашим ассортиментом обратных клапанов с канавками, рядных и поворотных обратных клапанов, а также комплектами обвязки обратных клапанов стояка с канавками.
Есть вопросы по этой статье или нашим обратным клапанам с пазами? Позвоните нам по телефону +1 (888) 361-6662 или напишите по электронной почте [email protected].
