Обратная засыпка пазух фундамента снип: Обратная засыпка пазух котлована

Обратная засыпка пазух котлована

Одним из условий нормальной остойчивости и долговечности фундамента из армированного бетона является правильная стыковка засыпным грунтом боковых стенок и дна котлована с фундаментной коробкой здания. Несмотря на внешнюю простоту процедуры,обратная засыпка фундамента имеет достаточно большое количество нюансов, которые необходимо учитывать, что добиться расчетных характеристик фундамента. Мало того, проблема обустройства пазух котлована настолько важна для фундамента, что для ее решения был разработан отдельный СНиП № 3.02.01-87.

Чем так важна операция обратной засыпки

При любой конструкции фундамента, за исключением отливки бетона непосредственно в траншею ленточной системы, технология его постройки требует обустройства технологического пространства между стенкой и опалубкой бетонной стены или пазух. Небольшое, с первого взгляда, увеличение габаритов котлована дает возможность:

• Удалить из пространства пазух внешние щиты опалубки фундамента без риска обрушить стену котлована. Кроме того, наличие внешней полости в 15-20 см шириной для котлована или траншеи, всего в метр глубиной пазухи, ускоряют процесс схватывания бетона на 15-20%;
• Выполнить гидроизоляцию и утепление бетонной поверхности стен ленточного фундамента с помощью обмазочной или рулонной гидроизоляции. Даже небольшой размер пазух котлована в 40 см позволяет использовать газовые горелки или роликовое оборудование и выполнить изоляционные работы с высоким качеством;
• Обустроить дренажную систему, удаляющую большую часть грунтовых вод в основании опорной части и пятки фундамента.

Но использование пазух котлована в качестве технологического приема приводит к значительному ухудшению остойчивости фундамента и всей коробки здания в будущем. От того, насколько жесткими и устойчивыми являются слои грунта, сжимающие каркас фундамента, зависит способность постройки противостоять боковым и сдвигающим нагрузкам. Из этого следует, что насколько правильно будет выполнена обратная засыпка пазух котлована, настолько стабильным будет фундамент и несущие элементы здания.

По сути, обратная засыпка траншеи фундамента является вынужденной мерой, направленной на обустройство связки бетонной ленты с материнским грунтом естественной плотности. Кроме того, обратная засыпка грунта позволяет эффективно защитить от обводнения слои, на которые опирается подошва фундамента. Если этого не сделать, или сделать засыпку пазух первым попавшимся под руку материалом, переувлажнение опоры на суглинках или глинистых почвах приведет к растрескиванию фундамента даже без участия сил пучения.

Как правильно выполняется обратная засыпка полости пазух

СНиП 3.02.01-87 определяет несколько главных требований к выполнению процедуры обратной засыпки котлована. Для обеспечения максимального уплотнения материала, уложенного в пазухи котлована, необходимо контролировать наиболее важные параметры грунтовой смеси:

1. Влажность материала и расчетная плотность грунтовой смеси, используемой для загрузки в полость пазух. Для каждого грунта, применяемого для обратной засыпки пазух, существует своя «вилка» оптимальной влажности и плотности;
2. Способность грунтовой смеси, забрасываемой в пазухи котлована, к уплотнению с помощью специального оборудования. Это одна из наиболее важных характеристик материала засыпки.

Важно! Кроме собственно характеристик грунтовой смеси, важно соблюдать технологию и последовательность операций при заполнении пазух котлована.

Для правильного уплотнения грунтовых материалов СНиП установил тип оборудования, количество проходов, толщину и порядок отработки единичного слоя засыпочной смеси. Важно не только вывалить или набросать грунт в полость пазухи котлована, потребуется использовать вибротехнику нужной мощности. Слабый и легкий вибратор просто не сможет уплотнить материал до необходимого уровня плотности, а тяжелые катки и плиты не способны подойти близко к краю фундамента. Избыточно тяжелые или мощные вибраторы при работе на вязких смесях способны срывать слой утеплителя с вертикальной поверхности бетонных стен.

Технологически засыпка пазух не представляет особой проблемы, но есть свои особенности, на которые СНиП обращает особое внимание:

1. Приготовление или подготовка грунтовой смеси для засыпки должна выполняться до момента начала загрузки материала в пространство между коробкой фундамента и стенками котлована;
2. Используемый для обратной засыпки материал должен быть максимально однородным, просеян и очищен от больших камней, древесины, плодородных почвенных масс, растительной органики;
3. Полость пазух котлована также освобождается от мусора и избыточной влаги, при повышенном увлажнении стенок котлована и нижних слоях грунта выполнять обратную засыпку нельзя.

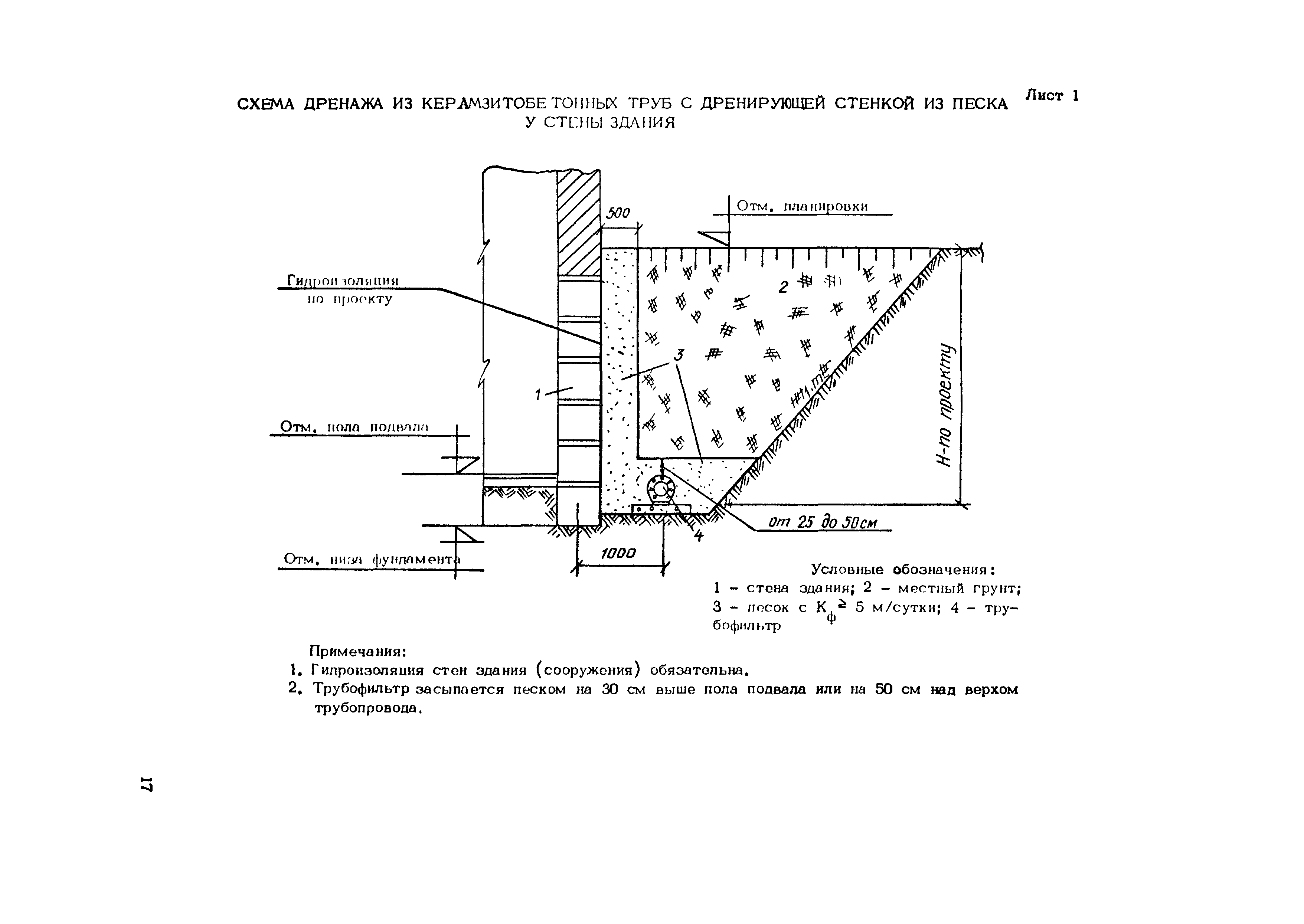

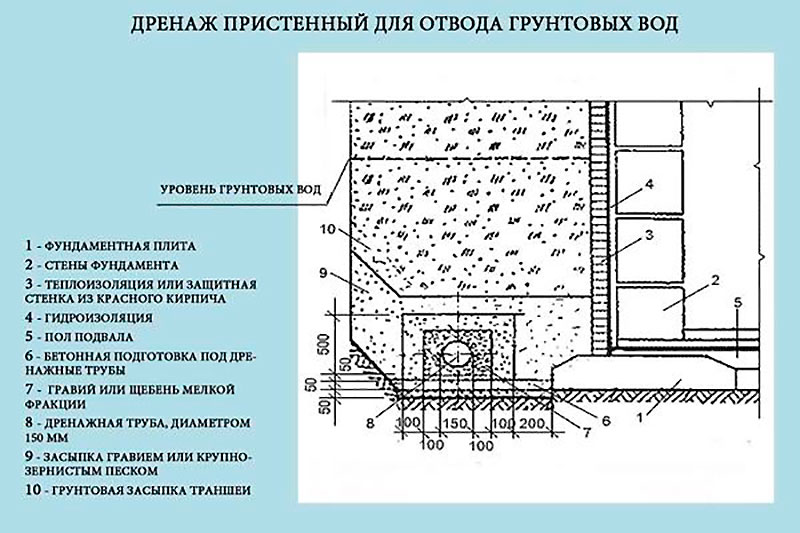

Совет! Наилучшим способом уменьшить обводнение стен котлована и основания фундамента является строительство контурного дренажного канала.

Подобное решение потребует дополнительных капитальных затрат, но эффективный дренаж является единственным способом уменьшить пучение и просадку бетонной конструкции фундамента под воздействием грунтовых вод.

Перфорированная дренажная труба засыпается слоем барьерного материала, чаще всего слоем крупного щебня с подслоем из песчано-гравийной смеси, разделенных полотном геотекстиля. Это даст возможность сохранить работоспособность канала, даже если в материале для обратной засыпки преимущественно будут жирные глины.

Засыпку фундамента не начинают ранее,чем через 14 дней с момента заливки последнего слоя фундамента и возведения цокольной части здания. Зачастую бетонную коробку не рискуют нагружать засыпкой из-за слабости бетона. Вибрационные нагрузки трамбовщиков молотов и ручных трамбовок могут приводить к развитию сетки из мельчайших трещин, через которые воздух и влага легко проникает к телу стальной арматуры, вызывая ее ржавление.

С засыпкой пазух котлована стараются не мешкать только в случае, если прогноз погоды предполагает дожди, а стенки котлована не укреплены полиэтиленовой пленкой. Для песчаных грунтов есть определенная надежда на осадку дождевой воды в процессе естественной убыли. Если стройка выполняется на глинистых почвах, то засыпку пазух котлована необходимо выполнить до дождей, с обязательным обустройством «черновой» отмостки. Если времени не хватает, поверхности выполненной обратной засыпки котлована необходимо спланировать под сливной уклон и просто накрыть толстой полиэтиленовой пленкой.

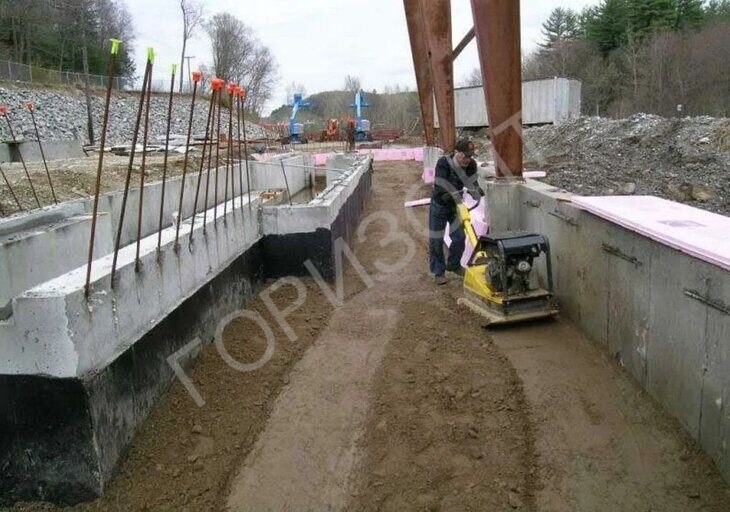

Технология уплотнения грунта

Положениями СНиПа допускается использование в качестве материала для обратной засыпки котлована большинства грунтовых смесей, при условии, что их характеристики позволяют эффективно уплотнять насыпанный слой с коэффициентом уплотнения 0,95-0,98. Получить столь плотную структуру достаточно сложно, поэтому технология рекомендует трамбовку смеси выполнять относительно тонкими слоями.

Первый слой материала засыпки котлована выкладывается на поверхность ПГС толщиной 15-20 см и тщательно выравнивается шанцевым инструментом и ручной трамбовкой. При уплотнении засыпки инструментом проходят вдоль кромки, прилегающей к стене ленточного фундамента. Первый проход выполняется с усилием не более 70% от рекомендуемой нормативами величины для конкретного материала. Каждый следующий проход по слою засыпки выполняется с перекрытием предыдущего следа на 1/3-1/4 ширины, так, чтобы плита вибратора уплотняла пятно под рабочим элементом не менее 2-х минут.

Совет! Если ширина пазухи котлована не превышает 15-20 см, то примыкающую к бетону кромку иногда подбивают ногой, добиваясь максимального уплотнения в наиболее ответственной зоне пазух.

Несмотря на внешнюю примитивность такого способа, он позволяет достаточно просто решить проблему подбивки в тех местах, где тяжелой ручной трамбовкой или электрическим инструментом можно повредить теплоизоляцию стен фундамента.

Верхние слои обратных пазух укатывают с максимальной нагрузкой и давлением. Для двухэтажных коттеджей и зданий зачастую используют ручные и моторизированные виброкатки, дающие хорошее уплотнение песка и глины.

Завершающим этапом выполнения засыпки пазух котлована является обустройство полноценной отмостки фундамента. Пока естественная осадка грунтовой массы, засыпанной в пазухи котлована, не завершится, как минимум одновременно с осадочными процессами всего фундамента, вся примыкающая к корпусу здания поверхность остается крайне уязвимой для дождевой и верховодной воды. Поэтому обустройство отмостки должно выполняться в самые сжатые сроки.

Материалы для заполнения пазух котлована

Одной из проблем, связанных с выполнением обратной засыпки, является правильный подбор состава смеси для заполнения пазух котлована. Примерно равное количество специалистов рекомендуют применять для наполнения полостей песок или глину. В каждом из двух случаев приводятся многочисленные аргументы и доводы, ссылки на ГОСТы и СНиПы. Практика большинства строительных организаций выглядит еще хуже. Пазухи засыпаются либо поднятым из котлована грунтом, либо покупным материалом самого разного состава, как на видео:

Как правильно выбрать материал для обратной засыпки полости пазух

Засыпка на основе песка

Многочисленные практики считают, что лучшим вариантом будет обратная засыпка песком. Мнение одного из них можно увидеть на видео:

Определенная доля здравого смысла и логики в таком решении существует:

1. Во-первых, отсыпка фундамента песком при эффективном дренаже и правильно спланированных уклонах отмостки позволяет сделать массу, заложенную в пазухи фундамента, жесткой и максимально сухой, а следовательно, забыть о проблемах пучения и подтопления;
2. Во-вторых, песчаные смеси не относятся к просадочным грунтам, что обеспечивает для фундамента здания хороший дополнительный «якорь», удерживающий коробку постройки в неизменном положении;
3. В третьих, песок хорошо трамбуется и «держит» плотность, и соответственно, прочность отсыпки, но при одном условии – пазухи котлована засыпаются подготовленной песчаной смесью.

Последний фактор является наиболее важным условием прочности засыпки. Чтобы песок, уложенный в пазухи котлована, не был простым балластом, легко вымываемым почвенными водами, необходимо, чтобы после трамбовки крупные песчаные частицы связывались промежуточным веществом.

Лучше всего подойдет обычный овражный материал, не карьерный и не речной песок, а именно добытый в тонких подпочвенных слоях, иногда с мелкими включениями глинистого вещества. Песок содержит большое количество растворенных солей и конкреций тощей глины, насыщенной соединениями алюминия и железа. Такой материал для песчаной засыпки пазух подойдет лучше всего. Его категорически нельзя мыть, чаще всего песчаную массу рубят на лопастной или валковой машине, но перед этим обязательно нужно очистить от корней и растительности.

Песок увлажняют и трамбуют в пазухах. С течением времени амфотерные соли алюминия, оксиды железа и кальция бетона связывают кремний песка в одну массу. Прочность ее невелика, но достаточно, чтобы надежно удерживать фундамент и одновременно пропускать сквозь себя воду, избавляясь от проблем пучения. Через несколько тысяч лет эта масса превратится в песчаник.

Более рациональным будет использование ПГС. Смесь песка и мелкого гравия безо всякой связки позволяет сделать засыпку пазух очень тяжелой и плотной. Песчано-гравийная смесь, соотношением 60:40, обладает хорошими механическими свойствами, хорошо трамбуется и пропускает воду, но приготовить своими руками 60-70 тонн материала практически очень тяжело.

Поэтому зачастую прибегают к более универсальному способу – выгружают из машин песок и гравий вдоль кромки пазух фундамента двумя параллельными лентами, после чего увлажняют небольшим количеством воды. С помощью трактора ножом сталкивают обе полоски материала одновременно. При выравнивании уровня с помощью лопат достигается более-менее равномерное перемешивание песка и гравия. Трамбовку обратной засыпки котлована можно выполнять слоями толщиной 40-50 см.

Применение глинистых материалов для засыпки пазух

Половину обратных пазух котлованов заполняют глинами и глинопесчаными смесями. Использование глинистых материалов намного сложнее и требует тщательной подготовки. Прежде всего, для обратной засыпки используют тощие сорта глины, которые впитывают мало воды.

Чтобы работать с комковатой и твердой тощей глиной было легче, для придания массе засыпки пластичности могут добавлять небольшое количество жирной размоченной и перебитой глины с песком. Добавка 5-7% жирной глины на усадку и прочность засыпки не повлияет, но позволит упростить и облегчить процесс трамбовки. Такие засыпки можно выполнять для котлованов на относительно тяжелых каменистых почвах с низким уровнем почвенных вод.

Заключение

Нередко для уменьшения обводнения засыпочных песчаных масс дождевыми и поверхностными водами под подушку отмостки фундамента укладывают так называемый глиняный замок — слой жирной глины, толщиной 15-20 см. Глиняную массу первоначально увлажняют и перебивают до состояния вязкого теста. Укладку замка из глины выполняют на предварительно отсыпанный слой гравия и песка в три-четыре слоя, толщиной по 3-5 см. На поверхность замка укладывается гидроизоляция, засыпается подушка под обустройство отмостки фундамента. Глина находится в пластичном состоянии, практически не промерзает и сохраняет нормальные водоостанавливающие качества на протяжении десятков лет.

Обратная засыпка фундамента, видео, снип, фото, таблицы

Основной этап строительства ленточного фундамента завершен – бетон затвердел на 100%. В ходе работы образовались просветы в пазухах, а также свободное пространство присутствует и в котлованах. Основание должно быть плотным, поэтому после полного высыхания производится обратная засыпка фундамента. В начале эта задача может показаться простой, но на деле нам снова понадобятся расчеты и обращение к нормативному документу по строительству СНиП. Наша задача – облегчить вам процесс и объяснить простыми словами, как выполняется засыпка, что нужно для уплотнения, и какой должен быть коэффициент плотности.

Засыпку необходимо выполнять, когда цокольный этаж и фундамент полностью застыли. Только тогда основание сможет принять нагрузки от несущих стен без ущерба.



Правильно выполненная работа гарантирует, что плиты основания не будут проседать или подниматься, отсыревать или смещаться под напором грунта. На строительных форумах можно найти массу тем, где люди спорят, какой материал лучше подходит для уплотнения. Мы рекомендуем учитывать коэффициент и следовать правилам и нормам СНиП.

Вырезка из СНиП





Из СНиП можно взять три пункта и объединить их в одно целое. Составители СНиП говорят нам, что грунт, который был извлечен из траншеи основания, лучше всего подойдет для обратной засыпка. Из этой формулировки можно понять, что нам не рекомендуют брать для засыпки смеси песка с гравием. В любом случае, существуют исключения, когда песок будет единственным верным решением – случается это крайне редко. Указания из СНиП помогут сэкономить, ведь вы сразу же утилизируете извлеченную землю.

Вырезка из СНиП



Чтобы понять, какими пунктами из СНиП вам нужно руководствоваться, необходимо провести консультацию с профессионалами. Если вы заказывали проект, то в нем уже есть информация о том, как выполнять засыпку ленточного, свайного или столбчатого основания. Мы же разберем суть процесса, а также расскажем про основные цифры, которые понадобятся для правильного строительства.



Теория и коэффициенты

В СНиП сказано, что обратная засыпка должна засыпаться тем же грунтом, но если без песка не обойтись, то тогда его коэффициент уплотнения должен соответствовать этому показателя первоначальной почвы. Чтобы сделать засыпку правильно, необходимо знать плотность грунта. Идеальный коэффициент влажности и плотности составляет 0,95. Устанавливают этот показатель геодезические службы, которые работают в каждом районе. Вам не нужно будет их нанимать, что бы они сообщили коэффициент. У них уже есть данные, ведь на вашем участке скорее всего уже проводились строительные работы.

Варианты засыпки ленточного основания. Для этой работы могут применяться различные материалы.



Чтобы процесс уплотнения был выполнен правильно, показатель влажности грунта должен быть оптимальным. Если вы узнала, что влажность грунта на вашем участке не соответствует требуемой, вам придется провести увлажнение. Следующим шагом будет трамбовка.

Существует несколько основных показателей, с помощью которых можно определить влажность и степень уплотнения грунта:

• показатель влажности для тяжелого грунта составляет 16-23%, при этом коэффициент переувлажнения и уплотнения здесь будет 1,05%;
• влажность легких и тяжелых пылеватых видов почвы, а также для легких суглинок составляет 12-17%, коэффициент уплотнения – 1,15;
• для легких песков с крупной фракцией, а также для пылеватого песка показатель влажности будет находиться в пределах 8-12%, при этом коэффициент уплотнения составит 1,35%;
• легкие и пылеватые супеси имеют показатель влажности в 9-15% – это оптимальный показатель, степень переувлажнения и уплотнения грунта составляет 1,25%.

Схема, где показаны этапы засыпки грунта.



Эти данные из СНиП общие. Что касается точных показателей, то их можно получить только путем лабораторного анализа. Если информации по вашему участку нет, то нужно обратиться к работникам геодезической службы. После взятие пробы грунта, его сравнивают с нормами из СНиП. Если в почве наблюдается избыточная влажность, ее осушают. Если коэффициент влажности слишком мал, то необходимо выполнить смачивание грунта.

ВАЖНО! Увлажнение грунта не может быть выполнено обычной водой, для этих целей используют цементное или глиняное молоко. В сети можно легко найти пропорции для изготовления такого «молока», но мы рекомендуем воспользоваться нашим рецептом.

Готовить цементное молоко нужно следующим образом:

1. В воду помещается небольшая горстка цемента. Воду и цемент нужно размешать до однородной массы.
2. По своей текучести и вязкости молоко не должно отличаться от обычной воды.
3. У раствора должен быть мутно-белый цвет, отсюда и название – цементное молоко.



Что потребуется для работы?

Чаще всего обратная засыпка фундамента выполняется глиной, которая в строительных документах именуется грунтом 2-ой категории. Обычная почва здесь в не подойдет, также не стоит брать для этой цели чернозем. Песчано-гравийная смесь, щебень или обычный песок не подойдут для засыпки пазух. Причина заключается в том, что эти материалы обладают слабой гидроизоляцией, как результат, устойчивость фундамент снизится.

На фото показан процесс засыпки грунта экскаватором. Работу вы можете выполнить и своими руками без аренды строительной техники, но тогда процесс будет идти гораздо дольше.



Что касается засыпки и уплотнения щебнем или песком, то она используется на участках, где уровень грунтовых вод слишком высок для обычной глины. При помощи песка можно сделать дренаж фундамента будущей постройки. Также песком можно засыпать основание в том случае, если водопроницаемости почвы на участке, где ведется строительство, не ниже, чем у песка.

Засыпка котлована

С помощью спецтехники выполнять работу по засыпке котлована будет значительно проще. Но с засыпкой можно справиться и своими силами.





Когда выбраны подходящие материалы и определен примерный план работ, остается только поместить наполнитель в котлован и пазухи. Чтобы работа была выполнена качественно, необходимо учитывать следующие моменты:

• После засыпки обязательным пунктом будет качественная трамбовка грунта. Разумеется, что лучше всего с этой работой справятся механические инструменты. Вам стоит задуматься о покупке или аренде виброплиты или специального инструмента для трамбовки.
  На отбойные молотки продают насадки для трамбовки.
• Проверьте, чтобы глина, которая будет использована для засыпки, не была слишком сухой или влажной. В некоторых случаях глину приходится разбавлять или наоборот сушить.
• Когда засыпка пазух и котлована полностью завершена, необходимо положить отмостку по всему периметру основания. Этот элемент используется для того, чтоб поверхностные воды не разрушили конструкцию.



Засыпка пазух

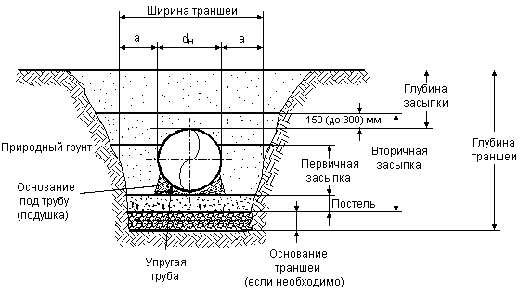

После строительства фундамента остаются инженерные сооружения, которые тоже необходимо засыпать. Выполняется эта работа для того, чтобы основание дома было максимально прочным и устойчивым. Засыпка траншеи выполняется по следующей схеме:

1. На дно траншеи необходимо положить слой щебня в пределах 10-15 см. Поверх нужно засыпать траншею песком слоем в 30-40 см. Выполнять эти работы нужно до монтажа трубопровода. Поверх песочной подушки необходимо заранее положить плиты под колодцы, которые понадобятся при монтаже трубопровода.
2. Когда песчаная подушка уже утрамбована в траншею, можно начинать монтаж трубопровода. Рекомендуем сразу ставить в конструкцию регулирующую и запорную арматуру.
3. Следующий шаг – изготовление шахт колодцев. Эти элементы лучше всего делать из бетонных колец или стандартной кирпичной кладки.
4. Засыпать траншею можно только после полной проверки качества монтажа колодец. Вам нужно будет насыпать слой песка в 30-40 см поверх трубы. Подушку можно трамбовать с помощью спецтехники или своими руками.
5. Далее в траншею до полного заполнения сливают грунт, очищенный от органики. Он должен идти слоями по 50-70 см.
6. Финальный этап – это засыпка грунта поверх контура. В итоге должен получиться 20-сантиметровый «холм», который выступает поверх земли. О нем можно не переживать, ведь уже осенью грунтовый холм уйдет вниз.

Обратная засыпка фундамента по СНИП, технология и цены

Заполнение грунтом котлована и пазух фундамента называют обратной засыпкой. Пазухами — называют внутреннее пространство фундамента, соответственно их заполнение, подразумевает засыпку фундамента изнутри. Что же касается обратной засыпки котлована, то ее выполняют с наружной стороны фундамента по его периметру и эта процедура требует соблюдения определенных правил:

Если на участке строительства грунт достаточно плотный (глина или суглинок), то наилучшим решением для обратной засыпки, после возведения фундамента, будет являться материнский грунт, т.е. тот который вынули из котлована. В случае когда материнский грунт не подходит для обратной засыпки, например если на участке торф или большой плодородный слой почвы, то используют привозной грунт.

Обратная засыпка котлована, с внешней стороны фундамента, выполняется для того чтобы защитить его от воздействия воды и как следствие сил морозного пучения. Именно по этому, лучше всего использовать непучинистые грунты, такие как глина. Это плотный и достаточно пластичный грунт, что позволит утрамбовать его в так называемый глиняный замок. Утрамбованная глина не пропускает воду, а значит, фундамент будет защищен от ее разрушающего воздействия. Поскольку глина это грунт, который ненасыщен водой, то и в зимний период фундамент будет защищен от сил морозного пучения. Также глиняная засыпка является плотным несущим грунтом, позволяющим, не дожидаясь его усадки, выполнить железобетонную монолитную отмостку.

Заполнение пазух фундамента также выполняется после полного затвердения бетона. Важно помнить, что в обратной засыпке необходимо использовать чистый грунт, не содержащий в себе посторонних предметов, строительного мусора или органических материалов. В противном случае при попадании органики в грунт она быстро разложится, и образует пустоту, что повлечет за собой усадку. Строительный мусор, может оказаться причиной повреждения гидроизоляционного слоя фундамента, что так же повлечет негативные последствия. Для обратной засыпки пазух, лучше всего использовать грунт типа дресьва или песчано-гравийную смесь. (ПГС)

Заполнение пазух фундамента несет в себе ряд функциональных особенностей

Во-первых – наполняя пазухи ленточного фундамента грунтом, смещается точка промерзания. Это обеспечивает меньшую пучинистость почвы под фундаментом, а так же способствует снижению степени промерзания, плиты перекрытия первого этажа.

Во-вторых – заполненные пазухи фундамента являются хорошей несущей основой для устройства тепло- и гидроизоляции будущей плиты перекрытия первого этажа. Уложенный на подсыпанный грунт утеплитель, обеспечивает дополнительную теплоизоляцию пола и способствует снижению теплопотерь в доме до 20%.

В-третьих – коммуникации проложенные под фундаментом дома и засыпанные грунтом, меньше подвержены воздействиям сил морозного пучения, что обеспечит более долгий срок службы сетей.

Обладая широкими знаниями о различных свойствах материалов, а так же имея большой практический опыт, специалистами Компании ВИРА Групп была разработана уникальная методика устройства утепленной железобетонной плиты перекрытия по засыпанному в пазухи фундамента грунту. Уникальность данной плиты заключается в том, что в первый год эксплуатации дома она приобретает дополнительное теплоизолирующее качество. Благодаря усадочным свойствам материала, засыпанного в пазухи фундамента, через год после устройства плиты перекрытия грунт под ней оседает на 5-7см. При этом утеплитель, благодаря заранее смонтированным креплениям, остается плотно прижатым к основанию плиты. Что это дает? Между утепленной плитой и осевшим грунтом образуется практически безвоздушная прослойка, которая и увеличивает теплоизолирующее свойство фундамента, аналогично тому, как удерживает тепло термос.

Засыпаем фундамент



Обычно неспециалист, читая инструкции о строительстве фундамента, считает, что его изготовление заканчивается, как только затвердел бетон. В действительности же это не совсем так. Для того чтобы основание было максимально надежным, необходимо правильно заполнить пустоты в траншее или котловане после удаления опалубки.



Этот этап работ называется обратная засыпка фундамента. Если ее не провести, основание не будет достаточно устойчивым, а также станет сильнее подвергаться воздействию негативных атмосферных факторов.



Работы следует производить максимально грамотно, и потому важно знать тонкости этого дела. В том случае, когда все строительство проводит фирма, она должна непременно предоставить заказчику акт на обратную засыпку фундамента. Если вдруг возникает вопрос, нужно ли делать обратную засыпку фундамента, ответ может будет только один – конечно нужно.

Материалы для засыпки

Первое, что требуется для начала работ, – это правильно выбрать грунт для обратной засыпки фундамента. Неподходящий материал может оказаться хорошим накопителем воды, которая, собираясь под основанием, понизит его устойчивость.

В первую очередь следует выяснить, какой грунт непригоден для засыпки. Категорически не допускается использовать с этой целью:



•     •    торф;
•     •    щебень;
•     •    песчано-гравийная смесь;
•     •    чернозем;
•     •    пучинистый грунт.



Для обратной засыпки фундамента нужно применять один из трех видов материала:



•     •    песок;
•     •    глину;
•     •    качественный не пучинистый грунт.







В этом случае никаких дальнейших сложностей в процессе эксплуатации фундамента не возникает. Естественно, при правильном проведении всех работ.

Засыпка песком

СНиП обратной засыпки фундамента предусматривает использование песка. Этот материал достаточно часто применяется при засыпке. Тут только важно соблюсти технологию этого процесса.

В первую очередь песок требуется просеять, для того чтобы избавиться от излишне крупных частиц и мусора. Когда эта часть работ закончена, переходят к самой засыпке. Ее производят слоями, которые хорошо утрамбовывают. Применяя такой вид грунта для обратной засыпки пазух фундамента, надо следить за тем, чтобы толщина одного слоя не превышала тридцати сантиметров. В противном случае качественно уплотнить песок не удастся.



Трамбовке уделяется особое внимание. Если она окажется недостаточной, со временем может произойти осадка, после которой нарушится распределение веса основания и, как результат, произойдет его порча.

Обратная засыпка основания песком удобна в тех случаях, когда из-за высокого уровня грунтовых вод основанию необходим дополнительный дренаж. Проведение таких работ не отличается сложностью, и выполнить их можно самостоятельно.

Засыпка глиной

Обратная засыпка фундамента глиной проводится по определенным правилам, нарушение которых приведет к ошибке. Как и песок, глина должна быть чистой и без крупных частиц. Содержащий строительный мусор грунт не удастся равномерно утрамбовать, и это приведет к проседанию различных его участков.



Кроме того, недопустимо и наличие в глине примесей другого грунта. После качественного трамбования глина служит дополнительной гидроизоляцией (но только в том случае, если влажность грунта не чрезмерная, а находится в нормальных пределах).

Засыпают глиной также послойно. Если используют специальную технику, то вполне можно насыпать слой толщиной в полметра. Более мощный трамбующая машина не обработает должным образом. При уплотнении грунта вручную его слой не должен превышать тридцати сантиметров.





Для качественной обратной засыпки пазух фундамента важно производить ручную утрамбовку в определенной последовательности: начинают ее от стены основания, продвигаясь к краю котлована или траншеи. Некоторую сложность доставляют места входа в постройку коммуникаций, так как проводить трамбовать там требуется особенно аккуратно.

Выполненная по всем правилам обратная засыпка основания дома с использованием глины обеспечит надежность основания на длительный срок.

Засыпка грунтом

Обратная засыпка ленточного или монолитного фундамента грунтом является наиболее бюджетной, так как, если грунт на строительном участке не пучинистый, его, извлеченный в процессе рытья котлована или траншей, можно использовать для засыпки. Очень важно, чтобы перед началом работ почву избавили от органических компонентов. Если этого не сделать, то после их разложения этот грунт (даже хорошо утрамбованный) даст осадку, которая отрицательно скажется на надежности основания.

Засыпку грунтом производят так же, как песком и глиной, – слоями по тридцать сантиметров с их утрамбовкой перед последующим. В итоге плотность получается максимальной.



При обратной засыпке пазух фундамента необходимо ориентироваться на СНиП, так как в этом случае без лишних сложностей можно выдержать все нормы и избежать ошибок с материалами. Чем качественнее будут проведены работы, тем дольше прослужит фундамент.

Всех непременно волнует цена выполнения строительных работ, не является исключением и обратная засыпка. Тут стоимость зависит от того, необходимо покупать грунт или нет, а также проводятся работы самостоятельно или с привлечением специалистов. Обычно лишь для засыпки мастеров не привлекают, так как эта работа не сложная и, если человек сам выстроил фундамент, засыпать его по всем нормам он сможет.

Чаще всего проведение таких работ профессионалами происходит, когда они возводят полностью дом или хотя бы фундамент. В этом случае в предоставляемом ими акте работы по засыпке должны быть выделены и подробно расписаны.

Обратная засыпка и уплотнение грунта (СНиП 3.02.01-87) | Станки для шлакоблоков

Операции, подлежащие контролю качества при производстве работ, представлены в табл. 8.5.

Таблица 8.5 Контроль качества производства работ Кто контро­лирует Мастер или прораб Операции, подлежащие контролю Подготовительные работы Производство работ Приемка работ Состав кон­троля 1. Контроль очистки засы­паемых пазух от мусора, снега и льда. 2. Контроль физико­механических характери­стик засыпаемого грунта. 3. Контроль выполнения изолированных поверхно­стей конструкций 1. Контроль послойно­го уплотнения (п. 2 схемы). 2. Контроль однород­ности засыпаемого грунта. 3. Распределение круп­ных твердых включе­ний (п. 8 схемы) Плотность засыпанного грунта Сроки контроля До обратной засыпки В процессе производ­ства работ После произ­водства работ Способ контроля Визуальный, лаборатор­ный Визуальный Лабораторный Кто привле­кается к про­верке Лаборант Технадзор, ла­боратория

1. Грунт засыпки пазух котлованов, служащий для фундаментов под оборудование, полы и отмостки, должен уплотняться. Плотность грунта устанавливается проектом (рис. 8.5).

Рис. 8.5. Обратная засыпка и уплотнение грунта

2. Уплотнение грунтов обратных засыпок должно выполняться по­слойно. Толщина уплотняемых слоев назначается проектом.

3. Уплотнение связных грунтов насыпей и обратных засыпок следу­ет выполнять катками на пневматических шинах, кулачковыми и решетча­тыми, трамбующими и вибротрамбующими машинами; несвязных грунтов — вибрационными и вибротрамбующими машинами и катками на пневма­тических шинах. При этом каждый уплотняющий проход должен перекры­вать след предыдущего на 0,1 — 0,2 м

4. В местах, труднодоступных для качественного механического уп­лотнения, обратную засыпку следует производить малосжимаемыми грун­тами (пп. 4; 5).

5. Обратную засыпку траншей, на которые не передаются дополни­тельные нагрузки, кроме веса грунта, можно выполнять без уплотнения, но с отсыпкой земляного валика, по объему равного последующей естествен­ной усадке грунта.

6. Обратная засыпка траншей и котлованов на участках пересечения с существующими дорогами, проездами, площадями и др. должна выпол­няться на всю глубину малосжимаемыми грунтами (песок, галечник, гра­вий, отсевы щебня и пр.), послойным тщательным уплотнением.

7. Содержание мерзлых комьев в насыпях (кроме гидротехнических) и обратных засыпках от общего объема отсыпаемого грунта не должно превышать:

а) для наружных пазух зданий и верхних зон траншей с уложенными

коммуникациями 20 %;

б) для насыпей, уплотняемых катками 20 %;

в) для насыпей, уплотняемых трамбованием 30 %;

г) для насыпей, возводимых без уплотнения 50 %;

д) для насыпей и подсыпок внутри здания не допускается;

е) для грунтовых подушек 15 %.

8. размер твердых включений, в т. ч. мерзлых комьев, в насыпях и обратных засыпках на должен превышать 2/3 толщины уплотняемого слоя, но не свыше 15 см грунтовых подушек и 30 см для прочих насыпей и об­ратных засыпок, последние должны быть равномерно распределены в от­сыпаемом грунте и расположены не ближе 0,2 м от изолированных конст­рукций, а мерзлые комья — не ближе 1 м от откола насыпи.

9. Наличие снега и льда в насыпях, обратных засыпках и их основа­ниях не допускается.

10. Траншеи, разработанные в зимнее время, засыпать немедленно после укладки труб, не допуская повреждения их изоляции.

11. Для уплотнения грунта в зимних условиях применять преимущест­венно машины или плиты тяжелого типа, позволяющие производить работы на коротком фронте работ и при значительной толщине уплотняемых слоев.

12. В проекте должны быть указаны типы и физико-механические характеристики грунтов, предназначенных для возведения насыпей и уст­ройстве обратных засыпок и специальные требования к ним, требуемая степень уплотнения, границы частой насыпи, возводимых из грунтов с разными физико-механическими характеристиками.

Как проводится обратная засыпка пазух котлована

Пазухи котлована представляют собой пространство посреди откосов котлована и цокольного этажа либо стен подвала строения. Пазухи котлована предоставляют возможность проводить строительные работы в полном объеме.

Чтобы максимально уплотнить материал, который используется при  обратной засыпке пазух котлована , следует внимательно следить за качеством грунтовой смеси. На качество грунтовой смеси влияет ее влажность, а также расчетная плотность.

Следует отметить, что для каждого вида грунтовой смеси существуют свои, индивидуальные параметры допустимой влажности и плотности. Довольно часто при  обратной засыпке пазух грунтом используется специальное оборудование. Но к такому процессу засыпки подходят не все грунтовые смеси. И это тоже следует учитывать.

Помимо качественных характеристик смеси, важнейшее значение имеет технология засыпки котлована грунтом, то есть последовательность действий при засыпке.

Засыпка пазух котлована с использованием оборудования

Все правила засыпки пазух котлована с использованием автоматических средств прописаны в СНиП. В этих правилах указаны:

1. разновидность оборудования;
2. число проходов;
3. толщина слоя смеси грунтовой для засыпки;
4. порядок выполнения работ.

Такие правила следует соблюдать для того чтобы наиболее качественно выполнить работы по  обратной засыпке пазух котлована . А качество работ напрямую зависит от техники, имеющей необходимую мощность. Оборудование малой мощности технически не в состоянии уплотнить материал в соответствии с прописанными нормами. С другой стороны, оборудование, имеющее избыточную мощность, может навредить стенам строения и не способно подойти к краю фундамента.

Как готовить смесь грунта

Работы по созданию смеси должны быть осуществлены еще до процесса засыпки. Грунт освобождается от всего ненужного, должен быть однороден, не содержать большие камни, плодородной почвы, древесины, органических удобрений.

Подготовка пазух

Пазухи котлована, в свою очередь, тоже подготавливаются к засыпке: чистятся от мусора, лишняя влага из пазух убирается. Убирать влагу необходимо, так как при сильной влажности стен основания (фундамента) и грунта (особенно нижние слои)    работы проводить нельзя.

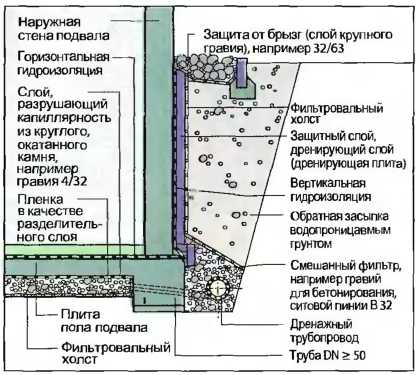

Совет. Ликвидировать повышенную влажность, как стен котлована, так фундамента здания и его основания поможет сооружение канала для дренажа.

Дренажный канал

Следует отметить, что такого рода сооружение требует дополнительных финансовых вложений, но это единственный наиболее эффективный метод избавиться от грунтовых вод.

Труба, предназначенная для дренажа (перфорированная), засыпается крупным щебнем. Кроме того, при засыпке трубы создается прослойка, где смешиваются песок и гравий, Слой щебня и прослойка разделяются полотном геотекстиля.

Когда начинать работы по засыпке пазух

Работы пазух фундамента не следует начинать раньше 2-х недельного срока с момента окончания работ по заливке фундамента, а также завершения возведения цокольной части строения. Такие правила необходимо соблюдать, чтобы предотвратить образование мельчайших трещин в фундаменте. Такие трещины пропускают влагу. Влага проходит к арматуре    и способствует ее коррозии.

Пазухи котлована желательно засыпать до сезона дождей. Если работы ведутся на песчаном грунте, можно надеяться на осадку воды после дождя. Но в случаях, когда работы проходят на почвах с глинистой основой, все мероприятия по засыпке лучше выполнить до осадков. В этом случае создание «черновой» отмостки необходимо.

Если дожди пошли, а работы не выполнены, необходимо накрыть место засыпки толстой ПВХ пленкой, сделав на ней сливной уклон для отвода дождевой воды.

Обратная засыпка пазух котлована: что это, порядок действий

Пазуха строительного котлована

Устройство фундамента почти всегда сопровождается земляными работами, объём которых зависит от размера строящегося здания. Вынутый грунт осыпается на строительном участке и в дальнейшем используется для засыпки пазух котлована. Это позволяет решить сразу несколько проблем, связанных с утилизацией извлеченной земли, а также с увеличением устойчивости основания.

Цели обратной засыпки

Обратная засыпка пазух котлована производится после того, как завершены все строительно-отделочные работы, связанные с обустройством фундамента здания. Пазухи котлована – это промежуток между его откосами и стенами подвала или цокольного этажа. Они позволяют свободно производить весь спектр строительных работ:

• Устанавливать и демонтировать опалубки для монолитной бетонной заливки.
• Монтировать элементы сборного фундамента.
• Крепить на внешние стены фундамента тепло- и гидроизоляционный материалы.
• Обустраивать вокруг здания дренажную систему для отвода грунтовых, талых и дождевых вод.

Обратная засыпка пазух котлована

После того как все работы, связанные с монтажом и отделкой несущего основания, закончены, пазухи котлована засыпаются грунтом. Весь процесс обратной засыпки на первый взгляд выглядит простым до примитивности. Однако, производить данную работу с соблюдением всех строительных правил и нормативов. Недаром данный процесс регламентируется отдельным СНиП №3-02-01 от 1987 г.

Производить обратную отсыпку следует только после того, как бетонная заливка фундамента наберёт не менее ¾ от своей конечной прочности. Обычно это занимает от 2 до 4 недель в зависимости от погоды и толщины заливки. В противном случае высока вероятность повреждения несущего основания: его растрескивание и деформация.

Единственный вариант, когда следует засыпать пазухи ещё до набора бетоном необходимой прочности – когда прогноз погоды обещает обильные дожди, которые могут привести к вымыванию из бетона цемента или к полной или частичной размывке свежей заливки.

Во избежание этого производится засыпка пазух с соблюдением всех мер предосторожности. После того как пазухи будут заполнены, в обязательном порядке по периметру здания заливается черновая отмостка. Она позволит уменьшить приток дождевых вод непосредственно к стенкам свежезалитого фундамента.

Технологическая схема земельных работ

Заполнение пазух строительного котлована позволяет успешно решить ряд задач, но только при условии неукоснительного соблюдения всех технологий.

• Утепление фундамента. Засыпка пазух позволяет создать дополнительную внешнюю защитную подушку от проникновения холода в подвальные или цокольные помещения.
• Увеличение устойчивости. Устройство пазух вдоль стен фундамента делает более удобным весь процесс его строительства и отделки. Однако подобная технология значительно уменьшает его устойчивость. Засыпка пустот между откосами траншеи или котлована грунтом делает фундаментное основание более прочным, повышает его сопротивление сейсмическим, вибрационным и прочим воздействиям.
• Отведение сточных и подпочвенных вод от фундамента. Отсыпка пазух грунтом с хорошими дренирующими свойствами даёт возможность предотвратить проникновение сырости в подвал.

Устройство защитной дренажной системы

Технология отсыпки

Необходимость соблюдения строительных регламентов превращает довольно простую процедуру в сложный процесс, который состоит из нескольких этапов.

Регулировка влажности грунта

Согласно положениям СНиП, применять для обратной отсыпки можно грунт только определённой влажности. Она должна составлять от 12 до 15% для лёгких грунтов (песок, супесь) и не более 20% для тяжёлых (глина, суглинок, гравийно-песчаная смесь).

Процент влажности устанавливается в лабораторных условиях при помощи специальной аппаратуры. В случае, если грунт за время лежания на строительной площадки чересчур высох, его требуется перед засыпкой увлажнить.

Для увлажнения следует использовать не обычную воду, а цементно-водный раствор. Профессиональные строители называют его цементным молочком.

Приготовить его можно прямо на строительной площадке. Для этого в ёмкость заливается вода, после чего добавляется цемент и тщательно размешивается. Можно использовать для приготовления молочка и бетоносмесители. В итоге должен получиться раствор молочно-белого цвета, при этом консистенция его должна быть, как у простой воды. Слишком прозрачный раствор считается слабым, а чересчур густой — слишком «крепким».

Если же грунт является слишком влажным, то перед засыпкой его следует просушить. Для этого время от времени его разрыхляют и переворачивают с помощью бульдозеров или экскаваторов. Под действием солнца и ветра из грунта удаляется лишняя влага, и, когда он дойдёт до кондиции, его засыпают в пазухи.

Засыпка грунта

При заполнении пазух также нужно соблюдать техусловия проведения работ. Грунт засыпается не сразу, а равномерно по всему периметру тонкими слоями. Толщина каждого слоя не должна превышать 30-50 см. После укладки каждый слой должен проливаться цементным молочком и уплотняться.

Для обратной отсыпки нельзя использовать плодородный верхний слой почвы. Со временем органические включения перегнивают, оставляя после себя пустоты.

Во время проведения вскрышных работ на строительном участке перегной следует складировать отдельно от неорганического грунта. Использовать чернозём можно будет в дальнейшем для обустройства придомовой территории. Внутреннюю отсыпку подвального пространства следует производить только после того, как будут засыпаны все внешние пазухи котлована. Если проектом предусмотрено устройство подвального помещения или цокольного этажа, внутренняя засыпка не производится.

Высота засыпки зависит от конструкции основания. Если в стенах фундамента предусмотрены вентиляционные продухи, то грунт засыпается на 20 – 30 см ниже этих отверстий, а стены без таковых отдушин оборудуются непосредственно до перекрытия 1 этажа. В последнем случае отсыпка может служить основой, на которую производится бетонная заливка черновых полов.

Уплотнение засыпки является обязательным технологическим условием. Чем плотнее грунт, тем обеспечивается большая устойчивость всего несущего основания постройки. В идеале плотность отсыпки должна составлять порядка 0,9 – 0,95 от плотности коренного, не потревоженного земляными работами грунта.

На практике для достижения этого показателя и используется послойная отсыпка с тщательным уплотнением каждого последующего слоя. Это позволяет также избежать последующей просадки засыпки, её вымывания, провисания и разрушения водоотводной отмостки.

Уплотнение почвы виброплитой

Материал для обратной засыпки

Наиболее часто для засыпки используются песок и глина, либо смесь этих видов грунта — суглинок или супесь. Среди инженеров-строителей нет однозначного мнения, какой же тип грунта лучше всего подходит для обратной отсыпки, но большинство специалистов всё же склоняются в пользу песка.

В поддержку приводятся следующие достоинства засыпки пазух песком:

1. Песок относится к материалам с хорошими дренирующими свойствами. Дождевая и талая вода не задерживается надолго в песчаном слое, а уходит в нижние слои почвы. Благодаря этому пространство вокруг несущего основания здания будет избавлено от избытка сырости, а следовательно от неблагоприятного воздействия на бетонную заливку влаги в тёплое время года и сил пучения грунта зимой.
2. Песок неплохо трамбуется и после уплотнения не склонен к повторному разрыхлению при высыхании. Это позволяет дополнительно укрепить стенки фундамента здания, придать им устойчивость и прочность.
3. Песчаный грунт не относится к просадочным почвам: со временем его плотность и несущие способности только увеличиваются. Общая прочность песчаников не велика, но вполне достаточна для обеспечения надёжной фиксации основания постройки.

Все перечисленные плюсы «работают» только при условии, что засыпной песчаный грунт был заранее подготовлен в соответствии со всеми требования СНиП. В противном случае он может стать просто бесполезным «балластом», легко размываемым потоками воды и не обеспечивающим нужной прочности фундаменту.

Использование песка

Для обеспечения длительной службы несущего основания особое внимание следует уделить процессу уплотнения засыпного грунта. Эффективность уплотнения во многом зависит от технических характеристик самого песка. Лучше всего для отсыпки пазух использовать не песок, вынутый при копке котлована.

Если же строительство ведётся на глинистых грунтах, следует засыпать привозной песок, взятый из подпочвенных слоёв — так называемый «овражный песок». В таком материале содержится некоторое количество мельчайших частиц минеральных солей, соединений различных металлов, прежде всего, железа и алюминия, которые при его уплотнении или смачивании образуют прочные связи.

Засыпка внешних пазух экскаватором

Этих достоинств лишён песок, полученный путём дробления горных пород («карьерный песок») и намытый земснарядами со дна рек и озёр («речной песок»). Перед использованием овражный песок следует очистить от органических включений — чернозёма, веток, корневищ, но не рекомендуется промывать, чтобы с водой не вымывались коллагенные частицы, «склеивающие» песчинки между собой.

Ещё более эффективным способом с точки зрения обеспечения плотности засыпки будет использование для обратной засыпки песчано-гравийной смеси (ПГС). Данная смесь обладает достаточными показателями плотности и без участия дополнительных связующих компонентов. Оптимальным соотношением компонентов смеси будет 60% песка и 40% – некрупного гравия. Такая смесь хорошо уплотняется, имеет достаточно большую массу и отлично пропускает сквозь себя влагу, не давая ей скапливаться близ стенок фундамента или цоколя.

Использование глины

В некоторых случаях песок для засыпки пазух бывает недоступен или доставка его на строительную площадку обходится слишком дорого. Тогда приходится использовать глинистый грунт, вынутый во время земляных работ. Заполнение пазух глиной требует от строителей соблюдения ряда технологических правил.

Для обратной отсыпки лучше использовать тощую глину, так как она менее склонна к впитыванию и удержанию воды. Чтобы облегчить процесс трамбовки, к твёрдой тощей глине следует добавить около 5% глины жирных сортов. Такой небольшой процент практически не повлияет на свойства засыпного грунта, но позволит ускорить и упростить весь процесс.

Если глина используется для обратной засыпки фундамента, возведённого на прочных каменистых породах, то она мало отличается по своей эффективности от песка и ПГС.

Жирная глина может применяться при отсыпке пазух для сооружения глиняного замка — водонепроницаемого слоя, предназначенного для воспрепятствования проникновения влаги вглубь засыпного грунта. Для этого после засыпки пазух сверху укладывают слой предварительно размоченной жирной глины толщиной в 15-20 см. Укладку глины следует производить в несколько приёмов, 3-4 слоями по 5 см. При этом каждый последующий слой наносится только после того, как предыдущий слой глины достаточно подсохнет и затвердеет.

На видео показана технология проведения обратной отсыпки:

Несмотря на кажущуюся простоту, работа по обратной засыпке пазух представляет собой весьма ответственный и сложный процесс. Следуя всем рекомендациям СНиП, при помощи отсыпного грунта можно значительно увеличить прочность и продлить срок службы фундамента и всего здания.

Засыпка пазух фундамента каким грунтом. Зачем засыпают фундамент пазухи? Технология обратной засыпки вне фундамента

Содержание статьи Засыпка фундамента

позволяет решить проблему утилизации грунта, извлеченного из котлована или траншеи, вырытой при строительстве фундамента. Кроме того, подсыпка грунта необходима для оптимизации термостойкости цокольной части конструкции.

Причем обе цели достижимы только при соблюдении определенных технологических норм, регулирующих процесс внесения грунта.А в этой статье мы рассмотрим технологию обратной засыпки фундамента привозным или выкопанным грунтом.

Засыпка основания грунтом — когда и чем (теория процесса)

Засыпка грунта в траншею или в полость подвала фундамента начинается после затвердевания тела фундамента и завершения устройства цоколя дома. То есть не стоит торопиться с этой операцией: ведь механические нагрузки, сопровождающие процесс заливки, противопоказаны незамерзшему фундаменту. А цокольную часть конструкции удобнее строить на фундаменте без подсыпки.

В результате засыпка фундамента начинается через две-три недели после завершения засыпки фундамента. … За это время бетонный раствор превращается в цементный камень и приобретает не менее трех четвертей расчетной прочности.

В качестве материала для обратной засыпки, по мнению составителей соответствующего СНиП, следует использовать грунт, извлеченный из котлована (траншеи).Использовать песчаные или песчано-гравийные смеси в этом случае не стоит. Ведь, во-первых, это дорого, а во-вторых, обратная засыпка фундамента — именно на таком рецепте настаивает СНИП — должна иметь такую ​​же структуру и влажность, что и грунт строительной площадки.

Кроме того, использование выемки грунта в качестве подстилки позволяет сэкономить деньги на ее утилизации. Кроме того, такой курс дает возможность расположить площадку для складирования вынутого грунта рядом со строительной площадкой.

А остатки почвы — например, плодородный слой почвы, хранящиеся вдали от насыпи — можно использовать как материал для последующего озеленения.

Засыпка пазух фундамента

Процесс засыпки грунта или песчаной смеси технически очень прост: грунт или смесь просто перемещают в пазухи между стенкой фундамента и стеной котлована (траншеи). Однако, как и любой другой бизнес, процедура розлива связана с массой нюансов, превращающих, казалось бы, простой процесс в полноценную технологическую операцию.

Поэтому на практике обратная засыпка фундамента песком или грунтом выглядит так:

При этом использовать для засыпки плодородный слой почвы, содержащий большое количество органики (корни, более крупные организмы, следы травяного покрова), категорически нельзя. Ведь разложившаяся органика теряет объем, что сказывается на качестве засыпки.

В завершение обзора технологии необходимо отметить, что негабаритные котлованы засыпаются с помощью тяжелой строительной техники — самосвальных экскаваторов и грейдеров. А неглубокий фундамент можно засыпать лопатой, носилками и должной мотивацией пары рабочих.

Причем при механической и ручной засыпке особое внимание следует уделять не только движению самого грунта. Не менее важная процедура — утрамбовка слоев засыпки. … Ведь эта операция не только восстанавливает естественную плотность грунта, но и предотвращает проседание грунта по периметру фундамента.

Поверх утрамбованного грунта, на специальном влагостойком основании, по периметру фундамента засыпается грунтовый «козырек» — отмостка.Этот элемент защитит пространство между стенками основания и стенками котлована от нежелательной влаги, которую генерирует сама атмосфера (дождь, снег).

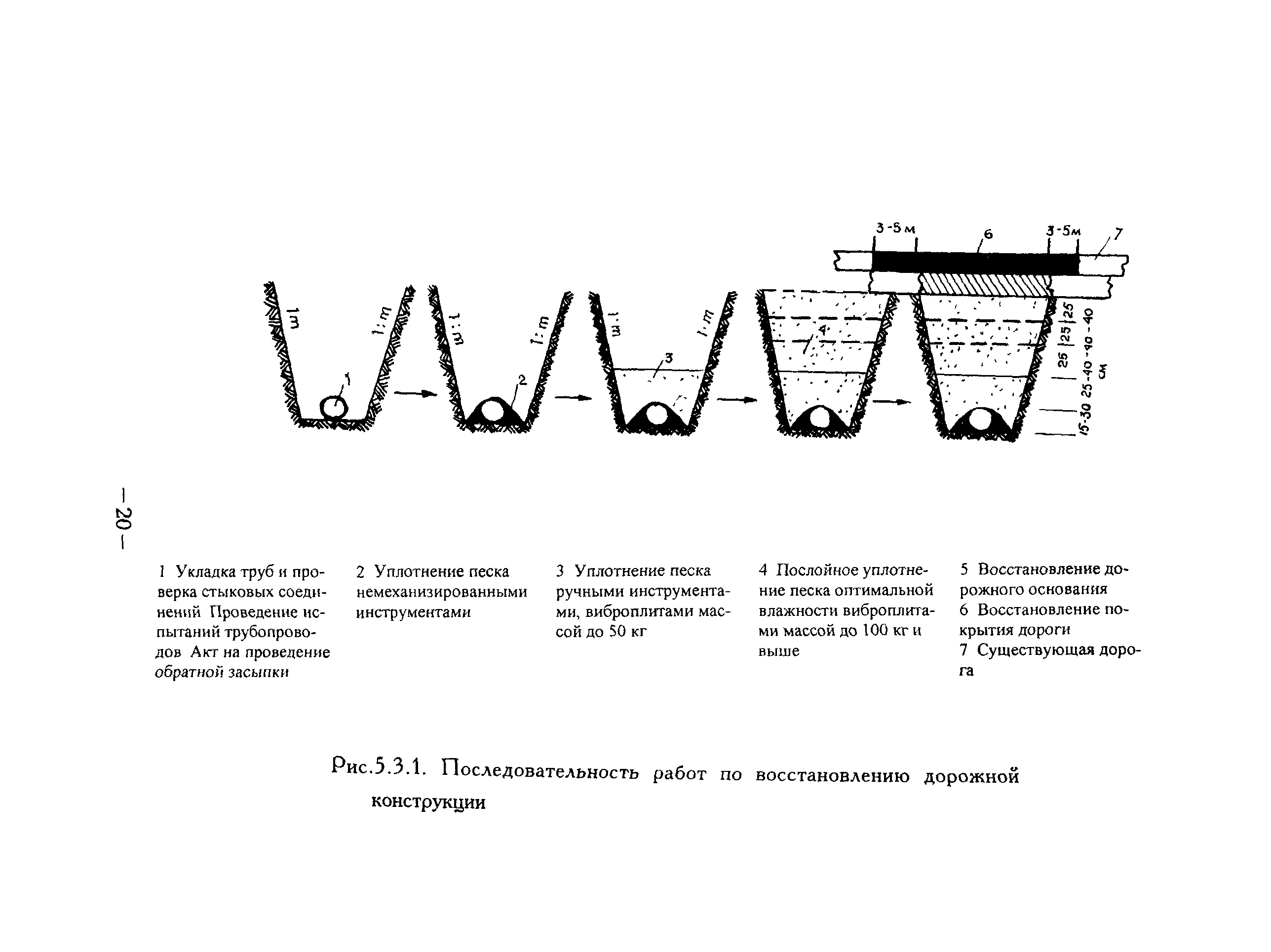

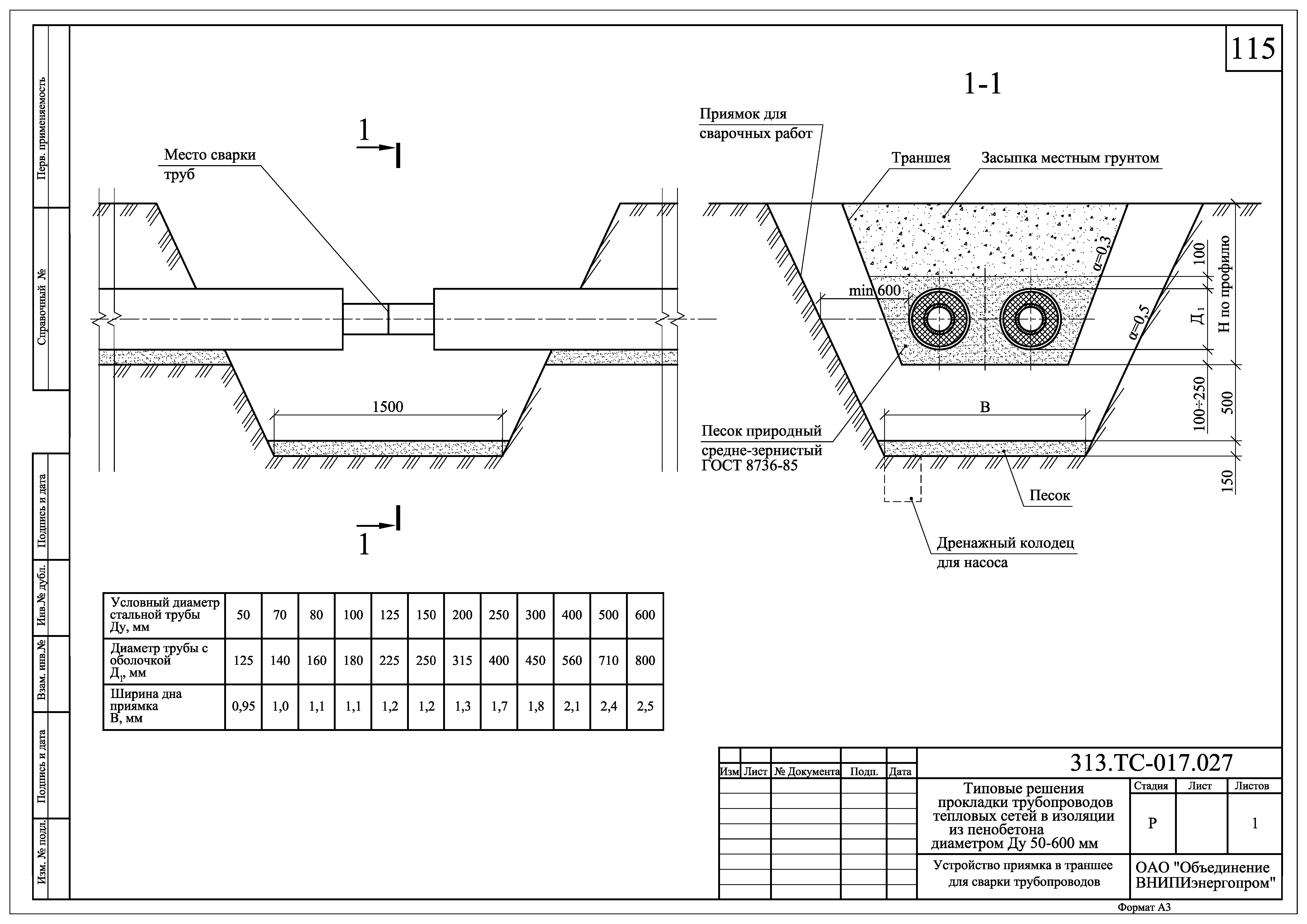

Засыпка траншей инженерных коммуникаций

Помимо котлована, для обратной засыпки необходимы также траншеи, вырытые под инженерными коммуникациями.

В этом случае засыпка грунтом выполняется иначе, а именно:

• В самом начале, еще до монтажа трубопровода, на дно траншеи укладывается слой щебня (не более 10-15 сантиметров), поверх которого укладывается 30 или 40 сантиметровый слой песка. залил.Причем в заранее размеченных местах поверх щебня и тонкого (10 или 20-сантиметрового) слоя песка под фундамент колодцев трубопровода заливается плита из 20-сантиметровых плит.
• Кроме того, на верхней части песка подушки крепления трубопровода, размещая элементы запорной и регулирующей арматуры над луночных планшетах.
• Следующим шагом будет строительство колодцев из кирпича или бетонных колец.
• После завершения установки колодцев и полной проверки трубопровода можно приступать к засыпке траншеи.Для этого на трубу насыпают 30-40 см слой песка, утрамбовывают механически или вручную. Ну а после этого в траншею засыпают почву, свободную от органики, слоями по 50-70 сантиметров.

В конце засыпают невысокий (до 20 сантиметров) холм по засыпанному контуру траншеи — он «уйдет» в землю следующей осенью, когда влагонасыщенный грунт окончательно осядет.

Для закладки фундамента проводят земляные работы: роют котлован под плиточный фундамент или траншею под ленту; затем устанавливается опалубка, арматурный каркас и заливается бетон.При этом вокруг фундамента остается свободное пространство — пазухи, которые затем нужно засыпать грунтом. Это называется обратной засыпкой.

Обратная засыпка пазух фундамента производится при заливке фундамента с учетом ее, снятии опалубки и организации гидроизоляции фундамента. Перед засыпкой позиция выглядит так (в случае):

Или в таком случае:

Засыпка вне фундамента всегда выполняется; внутри периметра (в случае ленточного фундамента) производится заливка, если в доме не предусмотрен подвал или погреб.

На первый взгляд это очень простая процедура, но по этому поводу разгораются споры, главный вопрос в которых — как залить пазухи фундамента?

Как засыпать?

Главный вопрос в этих спорах: как засыпать, то есть какой грунт для этого использовать? Есть два варианта: песочный или глиняный. Ниже приведены аргументы в пользу каждого из них, но забегая вперед, можно сказать, что в некоторых условиях может применяться любой вариант.

Засыпка песком

Песок, а также гравий, песок и гравий (ASG) проницаемы для воды и являются непористым грунтом.Это главный аргумент в пользу обратной засыпки фундамента песком. Зимой песок не будет вздыбляться, не будет создавать нагрузку на фундамент от сил пучения. С другой стороны: песок — более проницаемая почва, чем глина, и влага со всей окружающей почвы будет стекать в песчаную засыпку, прямо в фундамент и его основание. А это создает дополнительную нагрузку на гидроизоляцию, и может привести к снижению несущей способности грунта под основанием фундамента.

Конечно, нужно сделать так, чтобы дождевая вода отводилась от фундамента, но на практике обеспечить ее абсолютную герметичность нереально, да и воду, идущую из отмостки, тоже нужно куда-то отводить, иначе она опять упадет в землю, а по ней снова в поисках легчайшего пути возле фундамента подойдет песчаная насыпь. Так что в любом случае придется потрудиться, чтобы слить всю воду (и если есть куда слить).

Засыпка глиной

Идея этого раствора — создать барьер для воды и предотвратить ее попадание в зону засыпки, то есть создать так называемый глиняный замок.Для этого можно использовать не только чистую глину, но и другие виды грунта: главный критерий — грунт для засыпки не должен пропускать воду лучше, чем весь окружающий грунт. Это значит, что если вы строите дом на суглинке, то засыпку можно производить как из того же суглинка, так и из глины.

В таблице ниже показано соответствие между несущим грунтом и вариантами засыпки пазух.

В целом засыпка пазух фундамента той же добытой «родной» почвой выглядит не только логично, но и экономически целесообразно: и чистый песок, и чистую глину, скорее всего, придется покупать и привозить.Также можно привести пример фундамента вообще без обратной засыпки, когда он используется или фундамент заливается прямо в такую ​​траншею:

В этом случае фундамент будет «сосуществовать» с «родным» грунтом.

Уплотнение грунта обратной засыпкой

Какая бы засыпка ни производилась, грунт, засыпанный в пазухи фундамента, должен быть тщательно уплотнен. В первую очередь это нужно для того, чтобы не было усадки этого грунта. Для этого обычно используют виброплиту.Засыпку необходимо производить послойным уплотнением: засыпался, утрамбовывался слой не более 30 см, затем засыпался следующий.

Евгений, Челябинск задает вопрос:

Здравствуйте! Меня очень интересует ответ на вопрос, чем залить цоколь строящегося дома. Раньше я думал, что в этой части конструкции нет ничего особенного, но недавно я услышал, что здесь есть важные нюансы. Помогите разобраться, очень не хочу заниматься производством умышленного брака.

Ответов эксперта:

Фундамент всегда очень важен для устойчивости дома. При расчете надежности цоколя придется подумать, чем заливать цоколь.

Количество и качество засыпки также определяют, защитит ли подвал дом от влаги и мороза и как долго он сможет проявлять эти свойства.

Засыпка цоколя

Обычно вопрос о засыпке фундамента возникает после того, как котлован уже вырыт под фундамент.

Чаще всего в качестве обратной засыпки используют тот же грунт, который вырыли при подготовке котлована под фундамент и цокольный этаж. В целом это правильно, хотя здесь следует делать поправки на качество самого грунта.

Итак, если грунт отличается множеством крупных пор, то при его заполнении (особенно в сухом состоянии) внутри подвала необходимо учитывать, что влажность грунта приведет к сильной усадке со значительным повреждением стен.

Если все же необходимо использовать именно такой просадочный грунт, то перед засыпкой все технологические углубления следует обильно залить водой с утрамбовкой дна земляной ямы. Кроме того, в будущем цокольный этаж с подобной постелью следует оборудовать по всему периметру дома капитальной отмосткой, ширина которой должна быть не менее 80 см.

Засыпка из глины, горных пород и искусственных материалов

Если земля, выкопанная из котлована при подготовительных работах и ​​возвращенная в основание, считается одним из наиболее экономичных вариантов технологической засыпки, то к оптимальному материалу можно отнести глину или грунты со значительным глинистым содержанием.

Самый лучший и надежный (долговечный) вариант — это чистая глина, не содержащая химических примесей, способных в будущем разрушить гидроизоляционный слой фундамента и цоколя.

Отличным барьером для проникновения воды, образования грибка и защиты от гниения основания является глина, уложенная внутрь основания в несколько слоев.

Для максимального положительного эффекта общий слой в результате засыпки необходимо увеличить до 300 мм. При этом каждый слой следует тщательно утрамбовать, чтобы не образовывались пустоты, в которых может скапливаться вода.

Помимо глины, в качестве подстилки хорошо подходят песок и щебень. Их ценность, помимо прочего, заключается в том, что они сохраняют свои свойства даже при прямом и продолжительном воздействии воды. При заливке основания указанными материалами необходимо также применять осторожную утрамбовку. Если речь идет о песке, то его также необходимо полить водой во время трамбовки для лучшего уплотнения.

Смесь песка и гравия для засыпки не подойдет. Дело в том, что он наоборот вытягивает из почвы грунтовые воды.С такой подстилкой фундамент, скорее всего, прослужит недолго.

Но какой бы материал не использовался для засыпки, следует соблюдать одно технологическое правило. При выполнении этой операции необходимо равномерно заполнить пустоты по всей площади фундамента. Это нужно делать, чтобы избежать бокового давления грунта на подвал.

Говоря о засыпке подвала, нельзя не учитывать проблему утепления фундамента. Когда это очень важно для эксплуатации дома, специалисты рекомендуют делать дополнительную теплоизоляционную засыпку керамзитом, которую делают по всему периметру цоколя толщиной до 20 см.

В любом случае такую ​​работу нужно делать вдумчиво. И тогда дом будет стоять до тех пор, пока люди ответственно отнесутся к его постройке.

• Последствия ошибок
• Уплотнение засыпки
• Краткие выводы

При возведении фундамента соблюдаются определенные правила, которые призваны сохранить целостность конструкции, ее защиту. Один из этапов работ — засыпка грунтом, выполняемая для пазух фундамента.

Для уплотнения пазух фундамента применяют специальные машины: при засыпке песком делают слой до 70 см, засыпают супеси и суглинки (если тип грунта в большинстве своем состоит из них) слоем 60 см, глинистые почвы засыпают слоем до 50 см.

Данную работу проводит только после того, как будет завершен весь технологический процесс на основании, сделан отличный слой гидроизоляции. Для засыпки используется только непористый грунт, в котором не должно быть посторонних частиц, глины, веток, строительного мусора.Это гарантирует, что фундамент будет хорошо защищен и его гидроизоляция не будет повреждена.

Этот вид работ занимает довольно много времени, даже в ясную и сухую погоду для полного завершения этого процесса потребуется несколько дней. Само наполнение рекомендуется проводить только механизированным способом, так как вручную его просто невозможно сделать так эффективно, как требуется, и на это уйдет слишком много времени.

Для укладки грунта в пазухи необходимо подготовить следующие материалы:

• грунт или песок;
• цементное молоко;
• геодезических данных участка;
• экскаватор для укладки;
• слой гидроизоляции, которым снаружи будут покрываться стены фундамента.

Засыпка песком или грунтом

Если пазухи будут засыпаны песком, то необходимо обеспечить наличие чистой и просеянной смеси, в которой не будет частиц глины и мусора. Материал укладывается слоями, толщина каждого до 30 см.

Во время засыпки необходимо постоянно следить за тем, чтобы в рабочее поле не попали посторонние предметы, так как это негативно скажется на качестве конструкции.

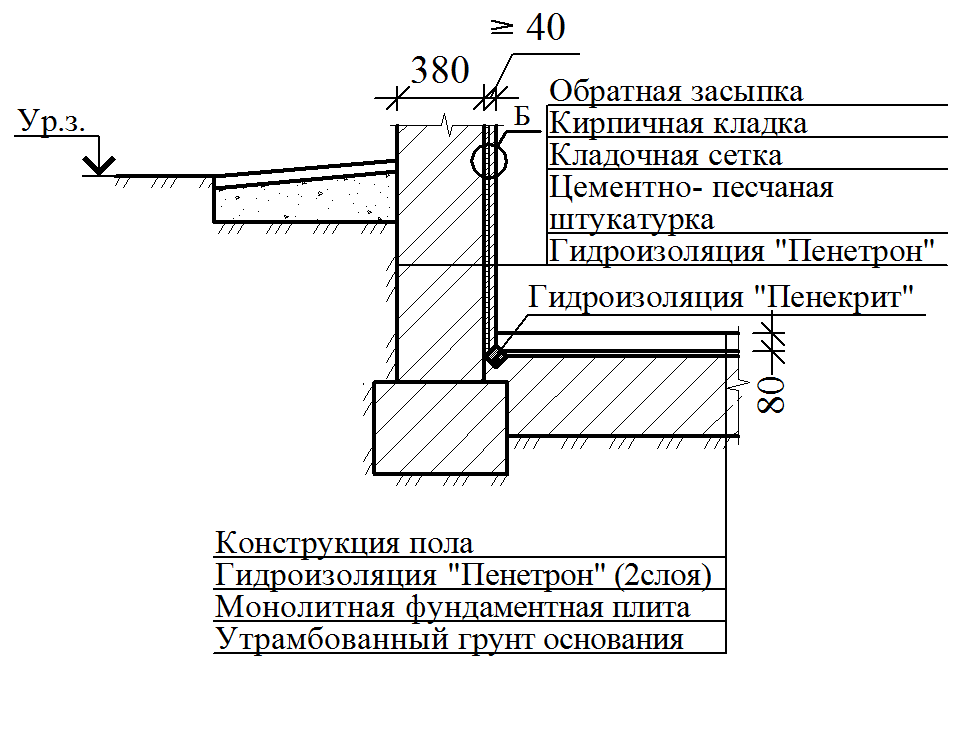

Схема обратной засыпки фундаментов.

Органические соединения склонны к гниению, поэтому получившаяся пломба для пазух фундамента со временем прогнется. Это провоцирует перепад давления под фундаментом, грунт проседает, конструкция испытывает сильные нагрузки и начинает разрушаться.

Следовательно, при засыпке песком необходимо обращать внимание на уплотнение, оно выполняется только механическим способом. После уплотнения вся территория сверху защищается отмосткой выбранного типа, устраивается дренаж.

Последствия ошибок

Засыпку фундамента следует проводить только с полным соблюдением требований и правил работы, иначе могут возникнуть неприятные ситуации. Одна из основных опасностей — повреждение гидроизоляционного слоя. В месте засыпки пазух фундамента не следует перегружать грунт, рекомендуется сверху устроить прочную и надежную отмостку, которая помимо защитной функции послужит отличным гидроизолятором, правильно отводящим грунт вода из цоколя и стен дома.

Обратная засыпка — дело ответственное, хакерская работа ни к чему хорошему не приведет. Чтобы сделать работу быстрее, многие не буферизуют. Что это? Это особая подушка, которая располагается между слоем фундамента и основанием всей конструкции. Буфер делается из щебня или гравия, достаточно слоя 10-20 см.

Засыпка: наряд

Гидроизоляция и теплоизоляция отмостки.

Для выполнения работ по обратной засыпке пазух фундамента необходимо точно следовать пошаговой инструкции… Процесс выглядит следующим образом:

• Первым делом нужно проверить состояние почвы, на которой будет проводиться данный этап работ. Засыпка не должна содержать посторонних материалов, забытых инструментов, бетона, деревяшек. Это очень важно для качества будущей работы;
• , то необходимо проверить влажность грунта, на который будут засыпаны пазухи фундамента. Уровень влажности должен быть нормальным, средним, полностью соответствовать нормам.Необходимо проверить, есть ли на месте работы коммуникации и трубы. Если трубы лежат на месте засыпки, то они должны быть на глубине 30 см от дна подготовленной ямы. Если они пойдут выше, то необходимо произвести дополнительную засыпку грунтом, выровнять основание. Подстилку обязательно придется утрамбовать, присыпать мягким грунтом;
Засыпка
• бульдозером выполняется, так как вручную сделать это очень сложно, на это уйдет много времени. Если утрамбовка не требуется, то необходимо укладывать грунт таким образом, чтобы на поверхности оставалась небольшая неровность.Это позволит грунту правильно осесть, не будет опасных проседаний, которые чреваты смещениями конструкции. Если при обратной засыпке пазух фундамента использовалась трамбовка, то следует постоянно проверять плотность слоя, чтобы она была равномерной. Только специалист может проанализировать грунт пазух фундамента.

Уплотнение засыпки

Бетонная отмостка.

После того, как были произведены работы по заполнению пазух фундамента, необходимо приступить к трамбовке.Но перед этим стоит устроить дренаж, слой гидроизоляции. Требуется полностью убрать весь мусор, остатки стройматериалов, при необходимости закончить работы по благоустройству всей подземной части фундамента.

Набивка ручным инструментом не рекомендуется, так как не удастся добиться желаемого качества, а сам процесс будет трудоемким и трудоемким. Для заделки пазух фундамента используются специальные машины:

• при засыпке песком слой делают до 70 см;
• супеси и суглинки (если тип почвы в большинстве своем состоит из них) засыпают слоем 60 см;
• глинистых почв покрыты слоем до 50 см.

Если обратная засыпка проводится без применения техники, то необходимо проводить работы постепенно, слои лучше делать не более 30 см за раз. Начать утрамбовку рекомендуется со стен дома или фундамента. Особого внимания требуют те участки, которые проходят возле труб. Слой грунта или другого насыпного материала для пазух фундамента не должен быть больше 20 см. При выполнении работ нельзя пренебрегать требованиями и правилами, так как этот процесс сложный, но очень важный, здесь не допускаются ошибки.

Засыпка фундамента бутовым камнем

Схема осадки щебеночного фундамента.

Среди распространенных материалов, используемых для строительства фундаментов малоэтажных домов, обычный бутовый камень … Он имеет множество преимуществ, среди которых высокая прочность, морозостойкость и влагостойкость. Для засыпки надлежащего качества используйте:

• щебень мелкой и средней фракции;
• песок крупный очищенный;
• Специальная песчано-гравийная смесь.

Засыпка пазух фундамента выполняется только послойно, толщина каждого должна быть 30 см. Тщательное уплотнение механическим или ручным способом обязательно. Перед началом работ нужно сразу подготовить массу, оборудовать специальные дренажные каналы, сделать отмостку, чтобы надежно защитить свежую засыпку от атмосферных осадков. Засыпка из щебня должна плотно прилегать к наружным стенам дома. Отмостку делают так, чтобы ширина конструкции была на 10-30 см больше ширины навеса крыши.

Краткие выводы

Засыпка пазух фундамента — важнейший этап строительства, которому нужно уделять много внимания. Его проводят только после того, как будут завершены все работы по закладке фундамента, устройству цокольного этажа и гидроизоляции конструкции основания.

Засыпка выполняется только поэтапно, сама работа сильно зависит от грунта, на котором ставится основание, какие условия работы предусмотрены.Например, для песчаного грунта максимальный слой засыпки должен составлять 70 см, а для глины достаточно 50 см.

Высота слоя зависит от метода утрамбовки. При ручном способе максимальная высота засыпки составляет 30 см за раз, независимо от типа почвы. Само наполнение осуществляется с 2-х сторон, чтобы исключить боковое давление. Материал не должен содержать посторонних включений: твердых частиц, камней размером более 10 см.

Заполнение пазух фундамента — процесс ответственный.При строительстве любого типа фундамента остаются технологические карманы, которые необходимо заполнить во избежание проседания фундамента. На работу уходит несколько дней, процесс можно ускорить с помощью специального оборудования.

Засыпка пазух фундамента: последовательность работ

Засыпка пазух фундамента — важнейший этап строительства. Без обратной засыпки фундамент будет быстро провисать и конструкция начнет разрушаться, поэтому исключать этот этап нельзя.

Многие застройщики, впервые сталкивающиеся со строительством дома, ошибочно полагают, что основной этап работ можно считать завершенным с возведением фундамента, стен и крыши. Это далеко не так. Ведь в обязательном порядке необходимо позаботиться о том, чтобы в процессе эксплуатации жилища плита, на которой находится вся постройка, не промокла. Кроме того, на участках с повышенным уровнем грунтовых вод каркас постройки может просесть или, наоборот, вздуться.Также может случиться так, что фундамент начинает двигаться, опираясь на слои грунта. Чтобы избежать всех этих неприятностей, потребуется правильно выполненная засыпка фундамента.
Содержание:

Суть вопроса

Закладка любого фундамента проводится с обязательным выполнением земляных работ … Сюда входит формирование котлована (под плитой) или траншеи (под лентой). Затем выполняется опалубка, армирование, бетонирование и возведение фундамента.Возле готового фундамента остается пустое пространство — так называемые «пазухи». Его необходимо засыпать землей. Это, в двух словах, процесс обратной засыпки. Перед его изготовлением необходимо, чтобы произошли события, частота и технология которых не может быть нарушена:

• заливка фундамента;
• Приобретение бетоном необходимой прочности на сжатие;
• снятие каркаса опалубки;
• гидроизоляция основания;
• прокладка коммуникаций, испытание трубопроводов.

То есть должны быть завершены все процессы формирования фундамента, готового принять и выдержать нагрузку возводимых конструкций. Если не ждать, пока бетон застынет во всей своей массе, насыпанный в пазухи грунт может создать такое давление на фундамент, из-за которого он начнет разрушаться.

Внимание! Полное затвердевание бетона на всю толщину при благоприятных условиях (теплая солнечная погода) происходит в течение 15 дней.Снаружи во всех случаях засыпается любой фундамент. Но изнутри при возведении железобетонной ленты все зависит от подвала … Если планируется его возведение, то внутри замкнутого периметра обратная засыпка траншеи не производится.

Засыпать грунт и проводить его послойное уплотнение необходимо с особой осторожностью, чтобы не нарушить целостность гидроизоляционного слоя и стен подвала. Все работы регламентируются СНиП, в том числе 3.02.01-87 «Земляные работы, фундаменты и фундаменты». Пазухи заполнены до уровня, обеспечивающего надежный отвод поверхностных стоков.

При обратной засыпке допускается не утрамбовывать грунт, а производить обязательную отсыпку по всей длине катковой траншеи. Его размеры должны предусматривать последующую усадку слоев почвы. Если пазухи между фундаментом и стенками котлована узкие, то их лучше заполнить содержимым с малой усадкой: щебнем, гравийно-песчаной смесью.

Как заснуть: вопрос непростой

В большинстве случаев для этих целей используется тот же грунт, который был снят при формировании фундамента. Но есть универсальные породы: глина и песок. Есть два основных компонента: они многоразовые. Каждый из грунтов используется в определенных случаях, со своими положительными и отрицательными сторонами.

• Засыпка фундамента глиной действует как барьер (глиняный замок) для воды, предотвращающий ее попадание в область фундамента.В этом качестве можно совмещать: насыпать не чистую глину, а суглинок или другое сочетание грунтов плотностью выше основного грунта возле фундамента. Как пример — бревенчатый дом, построенный на суглинистых почвах. В этом случае пазухи и внутреннее пространство заполняются одним и тем же суглинком или глиной, добытой при строительстве фундамента. Если дом построен на глине, то засыпка делается из глины. Менее плотный супес, как основной грунт, следует засыпать суглинком или глиной.
№
• На пучинистых грунтах, промерзающих на значительную глубину, лучше всего подходит засыпка фундамента щебнем, смешанным с песком.Смесь щебня и песка не задерживает воду, не дает ей замерзнуть между фракционными частицами, что исключает увеличение объема (набухание) засыпки. Такой состав не будет давить на фундамент в холодную погоду, создавая дополнительную нагрузку от выталкивающих его сил. Но есть и обратная сторона медали. Тот же рыхлый песок, пропуская через себя влагу, создает ее скопление у основания фундамента. При плохо выполненном или некачественном утеплении создается угроза основанию, несмотря даже на устроенную вокруг него отмостку.Сделать его абсолютно непроницаемым практически невозможно. Дополнительный дренаж необходим для отвода ливневых и грунтовых вод.
• Не рекомендуется использовать чистый песок. Если все же будет принято «песчаное» решение, то степень плотности наполнителя должна быть такой же или выше, чем степень уплотнения основного грунта в нормальном состоянии. Уплотнение осуществляется при оптимальной плотности и влажности с коэффициентом 0,95. Узнать степень уплотнения грунта на том или ином участке можно по геологическим данным, хранящимся в специальных учреждениях.

Внимание! В качестве грунта для обратной засыпки не во всех случаях подходит верхний плодородный слой почвы и чистый чернозем.

Влияние плотности засыпки на состояние фундамента

От того, чем засыпать фундамент, а также насколько качественно это будет сделано, зависит, просядет отмостка или нет. Заливка не должна содержать крупных заостренных посторонних предметов, способных нарушить гидроизоляционный слой. Не должно быть подзолистых, известковых включений, органических фракций, которые, разлагаясь и разлагаясь, оставляют после себя полости — «слабые» места в целостности засыпки.Если при засыпке не была достигнута необходимая плотность, то грунт начинает проседать, а вместе с ним и отмостка, особенно возле самой стены. Наклон меняется, и вода проникает через поверхность стены. Со временем процесс усугубится, со временем отмостка перестанет выполнять свою функцию: защищать стены, подвал и фундамент от влаги. Это чревато разрушением основания и деформацией конструкций дома.

Упор на обратную засыпку фундамента

• При выполнении работ необходимо соблюдать нормы и технологию проведения работ.Нужно придерживаться последовательности этапов.
• Заливка производится после гидроизоляционных работ или после устройства плит перекрытия.
• Тип заполнения зависит от типа переработанного грунта и оборудования, используемого для его уплотнения. Все процессы выполняются вручную, начиная с участков у стен сруба, фундамента, точек входа коммуникационной проводки, постепенно продвигаясь к краю откоса. В этом случае уплотнение грунта над трубами проводится с особой осторожностью.
• Какой бы материал для засыпки не использовался, во избежание усадки грунта его необходимо утрамбовать. Для этого используется виброплита. Чтобы не повредить гидроизоляционный слой стен подвала, их покрывают асбестоцементными плитами.
• Процесс заключается в послойном уплотнении каждого слоя обратной засыпки толщиной 0,3 м. При этом толщина осыпающегося грунта не должна превышать 0,25 м.
• Верхний слой грунта утрамбован до уровня устройства отмостки.
• При прокладке коммуникаций в трубах под них насыпают мягкую «подушку» (0,3 м), она хорошо уплотняется. Трубы уложены друг на друга. На них насыпается мягкий грунт, но без уплотнения. Сверху укладывается следующий слой грунта, но уже с последующим уплотнением.

Перед выполнением работ необходимо изучить требования СНиП и неукоснительно их выполнять. В конечном итоге это гарантирует целостность не только фундамента, но и всей конструкции в целом.

% PDF-1.7 % 1 0 объект > эндобдж 5 0 obj > эндобдж 6 0 obj > эндобдж 3 0 obj > эндобдж 2 0 obj > поток 2020-06-05T00: 59 + 04: 302020-06-05T00: 59 + 04: 302020-06-05T00: 59 + 04: 30www.ilovepdf.comuid: e9bfeaf4-5d5d-4fe8-abe3-53ed8f4e0e71uuid: f49379cc-e9c3- 4768-b90b-c143aff936e8application / pdf конечный поток эндобдж 4 0 объект > эндобдж 8 0 объект > / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject > >> / Содержание [208 0 R 209 0 R 210 0 R 211 0 R 212 0 R 213 0 R 214 0 R] / Родитель 5 0 R / Тип / Страница / MediaBox [0 0 595.56 842,04] / CropBox [0 0 595.56 842.04] / Группа 215 0 руб. >> эндобдж 9 0 объект > / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject > >> / Содержание [217 0 R 218 0 R 219 0 R 220 0 R 221 0 R 222 0 R 223 0 R] / Родитель 5 0 R / Тип / Страница / MediaBox [0 0 595.56 842.04] / CropBox [0 0 595.56 842.04] / Группа 224 0 р >> эндобдж 10 0 obj > / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject > >> / Содержание [226 0 R 227 0 R 228 0 R 229 0 R 230 0 R 231 0 R 232 0 R] / Родитель 5 0 R / Тип / Страница / MediaBox [0 0 612 792] / CropBox [0 0 612 792] / Группа 233 0 р >> эндобдж 11 0 объект > / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject > / ExtGState 235 0 R >> / Содержание [236 0 R 237 0 R 238 0 R 239 0 R 240 0 R 241 0 R 242 0 R] / Родитель 5 0 R / Тип / Страница / MediaBox [0 0 612 792] / CropBox [0 0 612 792] / Группа 243 0 руб. >> эндобдж 12 0 объект > / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject > >> / Содержание [247 0 R 248 0 R 249 0 R 250 0 R 251 0 R 252 0 R 253 0 R] / Родитель 5 0 R / Тип / Страница / MediaBox [0 0 612 792] / CropBox [0 0 612 792] / Группа 254 0 р >> эндобдж 13 0 объект > / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject > >> / Содержание [256 0 R 257 0 R 258 ​​0 R 259 0 R 260 0 R 261 0 R 262 0 R] / Родитель 5 0 R / Тип / Страница / MediaBox [0 0 612 792] / CropBox [0 0 612 792] / Группа 263 0 р >> эндобдж 14 0 объект > / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject > >> / Содержание [265 0 R 266 0 R 267 0 R 268 0 R 269 0 R 270 0 271 0 R] / Родитель 5 0 R / Тип / Страница / MediaBox [0 0 612 792] / CropBox [0 0 612 792] / Группа 272 0 р >> эндобдж 15 0 объект > / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject > >> / Содержание [274 0 R 275 0 R 276 0 R 277 0 R 278 0 R 279 0 R 280 0 R] / Родитель 5 0 R / Тип / Страница / MediaBox [0 0 612 792] / CropBox [0 0 612 792] / Группа 281 0 руб. >> эндобдж 16 0 объект > / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject > >> / Содержание [283 0 284 0 285 р. 286 0 287 р. 288 0 289 р.] / Родитель 5 0 R / Тип / Страница / MediaBox [0 0 612 792] / CropBox [0 0 612 792] / Группа 290 0 руб. >> эндобдж 17 0 объект > / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject > >> / Содержание [292 0 R 293 0 R 294 0 R 295 0 R 296 0 R 297 0 R 298 0 R] / Родитель 5 0 R / Тип / Страница / MediaBox [0 0 612 792] / CropBox [0 0 612 792] / Группа 299 0 руб. >> эндобдж 18 0 объект > / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject > >> / Содержание [301 0 R 302 0 R 303 0 R 304 0 R 305 0 R 306 0 R 307 0 R] / Родитель 5 0 R / Тип / Страница / MediaBox [0 0 612 792] / CropBox [0 0 612 792] / Группа 308 0 руб. >> эндобдж 19 0 объект > / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject > >> / Содержание [310 0 R 311 0 R 312 0 R 313 0 R 314 0 R 315 0 R 316 0 R] / Родитель 5 0 R / Тип / Страница / MediaBox [0 0 612 792] / CropBox [0 0 612 792] / Группа 317 0 руб. >> эндобдж 20 0 объект > / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject > >> / Содержание [319 0 320 руб. 321 0 руб. 322 0 руб. 323 0 руб. 324 0 руб. 325 0 руб.] / Родитель 5 0 R / Тип / Страница / MediaBox [0 0 612 792] / CropBox [0 0 612 792] / Группа 326 0 р >> эндобдж 21 0 объект > / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject > / ExtGState 328 0 R >> / Содержание [329 0 R 330 0 R 331 0 R 332 0 R 333 0 R 334 0 R 335 0 R] / Родитель 5 0 R / Тип / Страница / MediaBox [0 0 612 792] / CropBox [0 0 612 792] / Группа 336 0 р >> эндобдж 22 0 объект > / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject > / ExtGState 338 0 R >> / Содержание [339 0 R 340 0 R 341 0 R 342 0 R 343 0 R 344 0 R 345 0 R] / Родитель 5 0 R / Тип / Страница / MediaBox [0 0 612 792] / CropBox [0 0 612 792] / Группа 346 0 р >> эндобдж 23 0 объект > / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject > >> / Содержание [348 0 R 349 ​​0 R 350 0 R 351 0 R 352 0 R 353 0 R 354 0 R] / Родитель 5 0 R / Тип / Страница / MediaBox [0 0 612 792] / CropBox [0 0 612 792] / Группа 355 0 руб. >> эндобдж 24 0 объект > / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject > / ExtGState 357 0 R >> / Содержание [358 0 R 359 0 R 360 0 R 361 0 R 362 0 R 363 0 R 364 0 R] / Родитель 5 0 R / Тип / Страница / MediaBox [0 0 612 792] / CropBox [0 0 612 792] / Группа 365 0 р >> эндобдж 25 0 объект > / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject > >> / Содержание [367 0 R 368 0 R 369 0 R 370 0 R 371 0 R 372 0 R 373 0 R] / Родитель 5 0 R / Тип / Страница / MediaBox [0 0 612 792] / CropBox [0 0 612 792] / Группа 374 0 р >> эндобдж 26 0 объект > / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject > >> / Содержание [376 0 R 377 0 R 378 0 R 379 0 R 380 0 R 381 0 R 382 0 R] / Родитель 5 0 R / Тип / Страница / MediaBox [0 0 612 792] / CropBox [0 0 612 792] / Группа 383 0 р >> эндобдж 27 0 объект > / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject > >> / Содержание [385 0 R 386 0 R 387 0 R 388 0 R 389 0 R 390 0 R 391 0 R] / Родитель 5 0 R / Тип / Страница / MediaBox [0 0 612 792] / CropBox [0 0 612 792] / Группа 392 0 руб. >> эндобдж 28 0 объект > / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject > >> / Содержание [394 0 R 395 0 R 396 0 R 397 0 R 398 0 R 399 0 400 0 R] / Родитель 5 0 R / Тип / Страница / MediaBox [0 0 612 792] / CropBox [0 0 612 792] / Группа 401 0 руб. >> эндобдж 29 0 объект > / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject > >> / Содержание [403 0 R 404 0 R 405 0 R 406 0 R 407 0 R 408 0 R 409 0 R] / Родитель 5 0 R / Тип / Страница / MediaBox [0 0 612 792] / CropBox [0 0 612 792] / Группа 410 0 руб. >> эндобдж 30 0 объект > / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject > >> / Содержание [413 0 R 414 0 R 415 0 R 416 0 R 417 0 R 418 0 R 419 0 R] / Родитель 5 0 R / Тип / Страница / MediaBox [0 0 612 792] / CropBox [0 0 612 792] / Группа 420 0 руб. >> эндобдж 31 0 объект > / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject > >> / Содержание [422 0 R 423 0 R 424 0 R 425 0 R 426 0 R 427 0 R 428 0 R] / Родитель 5 0 R / Тип / Страница / MediaBox [0 0 612 792] / CropBox [0 0 612 792] / Группа 429 0 руб. >> эндобдж 32 0 объект > / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject > >> / Содержание [431 0 R 432 0 R 433 0 R 434 0 R 435 0 R 436 0 R 437 0 R] / Родитель 5 0 R / Тип / Страница / MediaBox [0 0 612 792] / CropBox [0 0 612 792] / Группа 438 0 р >> эндобдж 33 0 объект > / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject > >> / Содержание [440 0 R 441 0 R 442 0 R 443 0 R 444 0 R 445 0 R 446 0 R] / Родитель 5 0 R / Тип / Страница / MediaBox [0 0 612 792] / CropBox [0 0 612 792] / Группа 447 0 руб. >> эндобдж 34 0 объект > / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject > >> / Содержание [450 0 R 451 0 R 452 0 R 453 0 R 454 0 R 455 0 R 456 0 R] / Родитель 5 0 R / Тип / Страница / MediaBox [0 0 612 792] / CropBox [0 0 612 792] / Группа 457 0 руб. >> эндобдж 35 0 объект > / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject > >> / Содержание [459 0 R 460 0 R 461 0 R 462 0 R 463 0 R 464 0 R 465 0 R] / Родитель 5 0 R / Тип / Страница / MediaBox [0 0 612 792] / CropBox [0 0 612 792] / Группа 466 0 руб. >> эндобдж 36 0 объект > / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject > >> / Содержание [468 0 R 469 0 R 470 0 R 471 0 R 472 0 R 473 0 R 474 0 R] / Родитель 5 0 R / Тип / Страница / MediaBox [0 0 612 792] / CropBox [0 0 612 792] / Группа 475 0 руб. >> эндобдж 37 0 объект > / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject > >> / Содержание [477 0 R 478 0 R 479 0 R 480 0 R 481 0 R 482 0 R 483 0 R] / Родитель 5 0 R / Тип / Страница / MediaBox [0 0 612 792] / CropBox [0 0 612 792] / Группа 484 0 р >> эндобдж 38 0 объект > / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject > >> / Содержание [486 0 R 487 0 R 488 0 R 489 0 R 490 0 R 491 0 R 492 0 R] / Родитель 5 0 R / Тип / Страница / MediaBox [0 0 612 792] / CropBox [0 0 612 792] / Группа 493 0 руб. >> эндобдж 39 0 объект > / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject > >> / Содержание [495 0 R 496 0 R 497 0 R 498 0 R 499 0 R 500 0 R 501 0 R] / Родитель 5 0 R / Тип / Страница / MediaBox [0 0 612 792] / CropBox [0 0 612 792] / Группа 502 0 руб. >> эндобдж 40 0 объект > / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject > >> / Содержание [504 0 R 505 0 R 506 0 R 507 0 R 508 0 R 509 0 R 510 0 R] / Родитель 5 0 R / Тип / Страница / MediaBox [0 0 612 792] / CropBox [0 0 612 792] / Группа 511 0 руб. >> эндобдж 41 0 объект > / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject > >> / Содержание [513 0 R 514 0 R 515 0 R 516 0 R 517 0 R 518 0 R 519 0 R] / Родитель 5 0 R / Тип / Страница / MediaBox [0 0 612 792] / CropBox [0 0 612 792] / Группа 520 0 руб. >> эндобдж 42 0 объект > / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject > >> / Содержание [522 0 R 523 0 R 524 0 R 525 0 R 526 0 R 527 0 R 528 0 R] / Родитель 5 0 R / Тип / Страница / MediaBox [0 0 612 792] / CropBox [0 0 612 792] / Группа 529 0 руб. >> эндобдж 43 0 объект > / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject > >> / Содержание [531 0 R 532 0 R 533 0 R 534 0 R 535 0 R 536 0 R 537 0 R] / Родитель 5 0 R / Тип / Страница / MediaBox [0 0 612 792] / CropBox [0 0 612 792] / Группа 538 0 р >> эндобдж 44 0 объект > / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject > / ExtGState 540 0 R >> / Содержание [541 0 542 руб. 0 543 руб. 0 544 руб. 545 руб. 546 руб. 0 547 руб.] / Родитель 5 0 R / Тип / Страница / MediaBox [0 0 612 792] / CropBox [0 0 612 792] / Группа 548 0 р >> эндобдж 45 0 объект > / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject > / ExtGState 550 0 R >> / Содержание [551 0 R 552 0 R 553 0 R 554 0 R 555 0 R 556 0 R 557 0 R] / Родитель 5 0 R / Тип / Страница / MediaBox [0 0 612 792] / CropBox [0 0 612 792] / Группа 558 0 руб. >> эндобдж 46 0 объект > / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject > >> / Содержание [560 0 R 561 0 R 562 0 R 563 0 R 564 0 R 565 0 566 0 R] / Родитель 5 0 R / Тип / Страница / MediaBox [0 0 612 792] / CropBox [0 0 612 792] / Группа 567 0 руб. >> эндобдж 47 0 объект > / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject > >> / Содержание [569 0 R 570 0 R 571 0 R 572 0 R 573 0 R 574 0 575 0 R] / Родитель 5 0 R / Тип / Страница / MediaBox [0 0 612 792] / CropBox [0 0 612 792] / Группа 576 0 руб. >> эндобдж 48 0 объект > / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject > / ExtGState 578 0 R >> / Содержание [579 0 R 580 0 R 581 0 R 582 0 R 583 0 R 584 0 R 585 0 R] / Родитель 5 0 R / Тип / Страница / MediaBox [0 0 612 792] / CropBox [0 0 612 792] / Группа 586 0 р >> эндобдж 49 0 объект > / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject > / ExtGState 588 0 R >> / Содержание [589 0 R 590 0 R 591 0 R 592 0 R 593 0 R 594 0 R 595 0 R] / Родитель 5 0 R / Тип / Страница / MediaBox [0 0 612 792] / CropBox [0 0 612 792] / Группа 596 0 руб. >> эндобдж 50 0 объект > / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject > / ExtGState 598 0 R >> / Содержание [599 0 R 600 0 R 601 0 R 602 0 R 603 0 R 604 0 R 605 0 R] / Родитель 5 0 R / Тип / Страница / MediaBox [0 0 612 792] / CropBox [0 0 612 792] / Группа 606 0 руб. >> эндобдж 51 0 объект > / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject > / ExtGState 608 0 R >> / Содержание [609 0 R 610 0 R 611 0 R 612 0 R 613 0 R 614 0 R 615 0 R] / Родитель 5 0 R / Тип / Страница / MediaBox [0 0 612 792] / CropBox [0 0 612 792] / Группа 616 0 р >> эндобдж 52 0 объект > / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject > / ExtGState 618 0 R >> / Содержание [619 0 R 620 0 R 621 0 R 622 0 R 623 0 R 624 0 625 0 R] / Родитель 5 0 R / Тип / Страница / MediaBox [0 0 612 792] / CropBox [0 0 612 792] / Группа 626 0 руб. >> эндобдж 53 0 объект > / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject > / ExtGState 628 0 R >> / Содержание [629 0 R 630 0 R 631 0 R 632 0 R 633 0 R 634 0 R 635 0 R] / Родитель 5 0 R / Тип / Страница / MediaBox [0 0 612 792] / CropBox [0 0 612 792] / Группа 636 0 р >> эндобдж 54 0 объект > / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject > / ExtGState 638 0 R >> / Содержание [639 0 R 640 0 R 641 0 R 642 0 R 643 0 R 644 0 R 645 0 R] / Родитель 5 0 R / Тип / Страница / MediaBox [0 0 612 792] / CropBox [0 0 612 792] / Группа 646 0 руб. >> эндобдж 55 0 объект > / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject > / ExtGState 650 0 R >> / Содержание [651 0 R 652 0 R 653 0 R 654 0 R 655 0 R 656 0 R 657 0 R] / Родитель 5 0 R / Тип / Страница / MediaBox [0 0 612 792] / CropBox [0 0 612 792] / Группа 658 0 руб. >> эндобдж 56 0 объект > / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject > / ExtGState 660 0 R >> / Содержание [661 0 R 662 0 R 663 0 R 664 0 R 665 0 R 666 0 667 0 R] / Родитель 5 0 R / Тип / Страница / MediaBox [0 0 612 792] / CropBox [0 0 612 792] / Группа 668 0 руб. >> эндобдж 57 0 объект > / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject > / ExtGState 670 0 R >> / Содержание [671 0 672 0 ₽ 673 0 674 0 675 ₽ 676 0 677 0 ₽] / Родитель 5 0 R / Тип / Страница / MediaBox [0 0 612 792] / CropBox [0 0 612 792] / Группа 678 0 руб. >> эндобдж 58 0 объект > / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject > / ExtGState 680 0 R >> / Содержание [681 0 R 682 0 R 683 0 R 684 0 R 685 0 R 686 0 687 0 R] / Родитель 5 0 R / Тип / Страница / MediaBox [0 0 612 792] / CropBox [0 0 612 792] / Группа 688 0 руб. >> эндобдж 59 0 объект > / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject > / ExtGState 690 0 R >> / Содержание [691 0 R 692 0 R 693 0 R 694 0 R 695 0 R 696 0 R 697 0 R] / Родитель 5 0 R / Тип / Страница / MediaBox [0 0 612 792] / CropBox [0 0 612 792] / Группа 698 0 руб. >> эндобдж 60 0 объект > / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject > / ExtGState 700 0 R >> / Содержание [701 0 R 702 0 R 703 0 R 704 0 R 705 0 R 706 0 R 707 0 R] / Родитель 5 0 R / Тип / Страница / MediaBox [0 0 612 792] / CropBox [0 0 612 792] / Группа 708 0 руб. >> эндобдж 61 0 объект > / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject > / ExtGState 710 0 R >> / Содержание [711 0 R 712 0 R 713 0 R 714 0 R 715 0 R 716 0 R 717 0 R] / Родитель 5 0 R / Тип / Страница / MediaBox [0 0 612 792] / CropBox [0 0 612 792] / Группа 718 0 р >> эндобдж 62 0 объект > / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject > / ExtGState 720 0 R >> / Содержание [721 0 R 722 0 R 723 0 R 724 0 R 725 0 R 726 0 R 727 0 R] / Родитель 5 0 R / Тип / Страница / MediaBox [0 0 612 792] / CropBox [0 0 612 792] / Группа 728 0 р >> эндобдж 63 0 объект > / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject > / ExtGState 730 0 R >> / Содержание [731 0 R 732 0 R 733 0 R 734 0 R 735 0 R 736 0 R 737 0 R] / Родитель 5 0 R / Тип / Страница / MediaBox [0 0 612 792] / CropBox [0 0 612 792] / Группа 738 0 руб. >> эндобдж 64 0 объект > / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject > / ExtGState 740 0 R >> / Содержание [741 0 R 742 0 R 743 0 R 744 0 R 745 0 R 746 0 R 747 0 R] / Родитель 5 0 R / Тип / Страница / MediaBox [0 0 612 792] / CropBox [0 0 612 792] / Группа 748 0 руб. >> эндобдж 65 0 объект > / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject > / ExtGState 750 0 R >> / Содержание [751 0 R 752 0 R 753 0 R 754 0 R 755 0 R 756 0 R 757 0 R] / Родитель 5 0 R / Тип / Страница / MediaBox [0 0 612 792] / CropBox [0 0 612 792] / Группа 758 0 руб. >> эндобдж 66 0 объект > / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject > / ExtGState 760 0 R >> / Содержание [761 0 R 762 0 R 763 0 R 764 0 R 765 0 R 766 0 R 767 0 R] / Родитель 5 0 R / Тип / Страница / MediaBox [0 0 612 792] / CropBox [0 0 612 792] / Группа 768 0 руб. >> эндобдж 67 0 объект > / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject > / ExtGState 772 0 R >> / Содержание [773 0 R 774 0 R 775 0 R 776 0 R 777 0 R 778 0 R 779 0 R] / Родитель 5 0 R / Тип / Страница / MediaBox [0 0 612 792] / CropBox [0 0 612 792] / Группа 780 0 руб. >> эндобдж 68 0 объект > / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject > / ExtGState 785 0 R >> / Содержание [786 0 R 787 0 R 788 0 R 789 0 R 790 0 R 791 0 R 792 0 R] / Родитель 5 0 R / Тип / Страница / MediaBox [0 0 612 792] / CropBox [0 0 612 792] / Группа 793 0 руб. >> эндобдж 69 0 объект > / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject > / ExtGState 797 0 R >> / Содержание [798 0 R 799 0 R 800 0 R 801 0 R 802 0 R 803 0 R 804 0 R] / Родитель 5 0 R / Тип / Страница / MediaBox [0 0 612 792] / CropBox [0 0 612 792] / Группа 805 0 руб. >> эндобдж 70 0 объект > / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject > / ExtGState 809 0 R >> / Содержание [810 0 R 811 0 R 812 0 R 813 0 R 814 0 R 815 0 R 816 0 R] / Родитель 5 0 R / Тип / Страница / MediaBox [0 0 612 792] / CropBox [0 0 612 792] / Группа 817 0 р >> эндобдж 71 0 объект > / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject > / ExtGState 821 0 R >> / Содержание [822 0 R 823 0 R 824 0 R 825 0 R 826 0 R 827 0 R 828 0 R] / Родитель 5 0 R / Тип / Страница / MediaBox [0 0 612 792] / CropBox [0 0 612 792] / Группа 829 0 R >> эндобдж 72 0 объект > / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject > / ExtGState 833 0 R >> / Содержание [834 0 R 835 0 R 836 0 R 837 0 R 838 0 R 839 0 R 840 0 R] / Родитель 5 0 R / Тип / Страница / MediaBox [0 0 612 792] / CropBox [0 0 612 792] / Группа 841 0 R >> эндобдж 73 0 объект > / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject > / ExtGState 845 0 R >> / Содержание [846 0 R 847 0 R 848 0 R 849 0 R 850 0 R 851 0 R 852 0 R] / Родитель 5 0 R / Тип / Страница / MediaBox [0 0 612 792] / CropBox [0 0 612 792] / Группа 853 0 р >> эндобдж 74 0 объект > / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject > / ExtGState 857 0 R >> / Содержание [858 0 R 859 0 R 860 0 R 861 0 R 862 0 R 863 0 R 864 0 R] / Родитель 5 0 R / Тип / Страница / MediaBox [0 0 612 792] / CropBox [0 0 612 792] / Группа 865 0 р >> эндобдж 75 0 объект > / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject > / ExtGState 869 0 R >> / Содержание [870 0 R 871 0 R 872 0 R 873 0 R 874 0 R 875 0 R 876 0 R] / Родитель 5 0 R / Тип / Страница / MediaBox [0 0 612 792] / CropBox [0 0 612 792] / Группа 877 0 р >> эндобдж 76 0 объект > / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject > / ExtGState 879 0 R >> / Содержание [880 0 R 881 0 R 882 0 R 883 0 R 884 0 R 885 0 886 0 R] / Родитель 5 0 R / Тип / Страница / MediaBox [0 0 612 792] / CropBox [0 0 612 792] / Группа 887 0 р >> эндобдж 77 0 объект > / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject > / ExtGState 889 0 R >> / Содержание [890 0 R 891 0 R 892 0 R 893 0 R 894 0 R 895 0 896 0 R] / Родитель 5 0 R / Тип / Страница / MediaBox [0 0 612 792] / CropBox [0 0 612 792] / Группа 897 0 руб. >> эндобдж 78 0 объект > / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject > / ExtGState 899 0 R >> / Содержание [900 0 R 901 0 R 902 0 R 903 0 R 904 0 R 905 0 R 906 0 R] / Родитель 5 0 R / Тип / Страница / MediaBox [0 0 612 792] / CropBox [0 0 612 792] / Группа 907 0 р >> эндобдж 79 0 объект > / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject > / ExtGState 909 0 R >> / Содержание [910 0 R 911 0 R 912 0 R 913 0 R 914 0 R 915 0 R 916 0 R] / Родитель 5 0 R / Тип / Страница / MediaBox [0 0 612 792] / CropBox [0 0 612 792] / Группа 917 0 р >> эндобдж 80 0 объект > / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject > / ExtGState 919 0 R >> / Содержание [920 0 R 921 0 R 922 0 R 923 0 R 924 0 R 925 0 926 0 R] / Родитель 5 0 R / Тип / Страница / MediaBox [0 0 612 792] / CropBox [0 0 612 792] / Группа 927 0 р >> эндобдж 81 0 объект > / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject > / ExtGState 929 0 R >> / Содержание [930 0 R 931 0 R 932 0 R 933 0 R 934 0 R 935 0 R 936 0 R] / Родитель 5 0 R / Тип / Страница / MediaBox [0 0 612 792] / CropBox [0 0 612 792] / Группа 937 0 р >> эндобдж 82 0 объект > / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject > / ExtGState 939 0 R >> / Содержание [940 0 R 941 0 R 942 0 R 943 0 R 944 0 R 945 0 R 946 0 R] / Родитель 5 0 R / Тип / Страница / MediaBox [0 0 612 792] / CropBox [0 0 612 792] / Группа 947 0 р >> эндобдж 83 0 объект > / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject > / ExtGState 949 0 R >> / Содержание [950 0 R 951 0 R 952 0 R 953 0 R 954 0 R 955 0 R 956 0 R] / Родитель 5 0 R / Тип / Страница / MediaBox [0 0 612 792] / CropBox [0 0 612 792] / Группа 957 0 руб. >> эндобдж 84 0 объект > / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject > / ExtGState 959 0 R >> / Содержание [960 0 R 961 0 R 962 0 R 963 0 R 964 0 R 965 0 966 0 R] / Родитель 5 0 R / Тип / Страница / MediaBox [0 0 612 792] / CropBox [0 0 612 792] / Группа 967 0 руб. >> эндобдж 85 0 объект > / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject > / ExtGState 969 0 R >> / Содержание [970 0 971 0 972 0 973 0 974 0 975 0 976 0 ₽] / Родитель 5 0 R / Тип / Страница / MediaBox [0 0 612 792] / CropBox [0 0 612 792] / Группа 977 0 р >> эндобдж 86 0 объект > / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject > / ExtGState 979 0 R >> / Содержание [980 0 981 0 982 0 983 0 984 0 985 0 986 0 984 р] / Родитель 5 0 R / Тип / Страница / MediaBox [0 0 612 792] / CropBox [0 0 612 792] / Группа 987 0 руб. >> эндобдж 87 0 объект > / ProcSet [/ PDF / Text] / XObject > / ExtGState 997 0 R >> / VP [998 0 R] / Тип / Страница / Родитель 5 0 R / Содержание [999 0 R 1000 0 R 1001 0 R 1002 0 R 1003 0 R 1004 0 R 1005 0 R 1006 0 R 1007 0 R 1008 0 R 1009 0 R 1010 0 R 1011 0 R 1012 0 R] / MediaBox [0 0 1191 842] / CropBox [0 0 1191 842] >> эндобдж 88 0 объект > / ProcSet [/ PDF / Text / ImageC] / XObject > / ExtGState 1020 0 R >> / VP [1021 0 R] / Тип / Страница / Родитель 5 0 R / Содержание [1022 0 R 1023 0 R 1024 0 R 1025 0 R 1026 0 R 1027 0 R 1028 0 R] / MediaBox [0 0 1191 842] / CropBox [0 0 1191 842] / Группа 1029 0 руб. >> эндобдж 89 0 объект > / ProcSet [/ PDF / Text] / XObject > / ExtGState 1036 0 R >> / VP [1037 0 R] / Тип / Страница / Родитель 5 0 R / Содержание [1038 0 R 1039 0 R 1040 0 R 1041 0 R 1042 0 R 1043 0 R 1044 0 R] / MediaBox [0 0 1191 842] / CropBox [0 0 1191 842] >> эндобдж 90 0 объект > / ProcSet [/ PDF / Text] / XObject > / ExtGState 1051 0 R >> / VP [1052 0 R] / Тип / Страница / Родитель 5 0 R / Содержание [1053 0 R 1054 0 R 1055 0 R 1056 0 R 1057 0 R 1058 0 R 1059 0 R] / MediaBox [0 0 1191 842] / CropBox [0 0 1191 842] >> эндобдж 91 0 объект > / ProcSet [/ PDF / Text] / XObject > / ExtGState 1066 0 R >> / VP [1067 0 R] / Тип / Страница / Родитель 5 0 R / Содержание [1068 0 R 1069 0 R 1070 0 R 1071 0 R 1072 0 R 1073 0 R 1074 0 R] / MediaBox [0 0 1191 842] / CropBox [0 0 1191 842] >> эндобдж 92 0 объект > / ProcSet [/ PDF / Text] / XObject > / ExtGState 1081 0 R >> / VP [1082 0 R] / Тип / Страница / Родитель 5 0 R / Содержание [1083 0 R 1084 0 R 1085 0 R 1086 0 R 1087 0 R 1088 0 R 1089 0 R] / MediaBox [0 0 1191 842] / CropBox [0 0 1191 842] >> эндобдж 93 0 объект > / ProcSet [/ PDF / Text] / XObject > / ExtGState 1097 0 R >> / VP [1098 0 R] / Тип / Страница / Родитель 5 0 R / Содержание [1099 0 R 1100 0 R 1101 0 R 1102 0 R 1103 0 R 1104 0 R 1105 0 R] / MediaBox [0 0 1191 842] / CropBox [0 0 1191 842] >> эндобдж 94 0 объект > / ProcSet [/ PDF / Text] / XObject > / ExtGState 1115 0 R >> / VP [1116 0 R] / Тип / Страница / Родитель 5 0 R / Содержание [1117 0 R 1118 0 R 1119 0 R 1120 0 R 1121 0 R 1122 0 1123 0 R] / MediaBox [0 0 1191 842] / CropBox [0 0 1191 842] >> эндобдж 95 0 объект > / ProcSet [/ PDF / Text] / XObject > / ExtGState 1133 0 R >> / VP [1134 0 R] / Тип / Страница / Родитель 5 0 R / Содержание [1135 0 R 1136 0 R 1137 0 R 1138 0 R 1139 0 R 1140 0 R 1141 0 R] / MediaBox [0 0 1191 842] / CropBox [0 0 1191 842] >> эндобдж 96 0 объект > / ProcSet [/ PDF / Text] / XObject > / ExtGState 1152 0 R >> / VP [1153 0 R] / Тип / Страница / Родитель 5 0 R / Содержание [1154 0 R 1155 0 R 1156 0 R 1157 0 R 1158 0 R 1159 0 R 1160 0 R] / MediaBox [0 0 1191 842] / CropBox [0 0 1191 842] >> эндобдж 97 0 объект > / ProcSet [/ PDF / Text] / XObject > / ExtGState 1168 0 R >> / VP [1169 0 R] / Тип / Страница / Родитель 5 0 R / Содержание [1170 0 R 1171 0 R 1172 0 R 1173 0 R 1174 0 R 1175 0 R 1176 0 R] / MediaBox [0 0 1191 842] / CropBox [0 0 1191 842] >> эндобдж 98 0 объект > / ProcSet [/ PDF / Text] / XObject > / ExtGState 1183 0 R >> / VP [1184 0 R] / Тип / Страница / Родитель 5 0 R / Содержание [1185 0 R 1186 0 R 1187 0 R 1188 0 R 1189 0 R 1190 0 R 1191 0 R] / MediaBox [0 0 1191 842] / CropBox [0 0 1191 842] >> эндобдж 99 0 объект > / XObject > / ExtGState 1198 0 R / ColorSpace 1199 0 R / Узор 1200 0 R >> / Содержание [1201 0 R 1202 0 R 1203 0 R 1204 0 R 1205 0 R 1206 0 R 1207 0 R] / Родитель 5 0 R / Тип / Страница / MediaBox [0 0 595 842] / CropBox [0 0 595 842] >> эндобдж 100 0 объект > / XObject > / ExtGState 1214 0 R / ColorSpace 1215 0 R / Узор 1216 0 R >> / Родитель 5 0 R / Содержание [1217 0 R 1218 0 R 1219 0 R 1220 0 R 1221 0 R 1222 0 R 1223 0 R 1224 0 R 1225 0 R] / Тип / Страница / MediaBox [0 0 595 842] / CropBox [0 0 595 842] >> эндобдж 101 0 объект > / XObject > / ExtGState 1228 0 R / ColorSpace 1229 0 R / Узор 1230 0 R >> / Родитель 5 0 R / Содержание [1231 0 R 1232 0 R 1233 0 R 1234 0 R 1235 0 R 1236 0 R 1237 0 R 1238 0 R 1239 0 R] / Тип / Страница / MediaBox [0 0 595 842] / CropBox [0 0 595 842] >> эндобдж 102 0 объект > / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject > >> / Содержание [1244 0 R 1245 0 R 1246 0 R 1247 0 R 1248 0 R 1249 0 R 1250 0 R] / Родитель 5 0 R / Тип / Страница / MediaBox [0 0 595.32 841,92] / CropBox [0 0 595,32 841,92] / Группа 1251 0 р >> эндобдж 105 0 объект > эндобдж 103 0 объект > эндобдж 104 0 объект > эндобдж 201 0 объект > эндобдж 106 0 объект > эндобдж 107 0 объект > эндобдж 108 0 объект > эндобдж 109 0 объект > эндобдж 110 0 объект > эндобдж 111 0 объект / Тип / OCG >> эндобдж 112 0 объект > эндобдж 113 0 объект > эндобдж 114 0 объект > эндобдж 115 0 объект > эндобдж 116 0 объект / Тип / OCG >> эндобдж 117 0 объект > эндобдж 118 0 объект / Тип / OCG >> эндобдж 119 0 объект > эндобдж 120 0 объект / Тип / OCG >> эндобдж 121 0 объект > эндобдж 122 0 объект / Тип / OCG >> эндобдж 123 0 объект > эндобдж 124 0 объект / Тип / OCG >> эндобдж 125 0 объект > эндобдж 126 0 объект / Тип / OCG >> эндобдж 127 0 объект > эндобдж 128 0 объект > эндобдж 129 0 объект > эндобдж 130 0 объект > эндобдж 131 0 объект > эндобдж 132 0 объект > эндобдж 133 0 объект / Тип / OCG >> эндобдж 134 0 объект > эндобдж 135 0 объект > эндобдж 136 0 объект > эндобдж 137 0 объект > эндобдж 138 0 объект > эндобдж 139 0 объект / Тип / OCG >> эндобдж 140 0 объект > эндобдж 141 0 объект / Тип / OCG >> эндобдж 142 0 объект / Тип / OCG >> эндобдж 143 0 объект / Тип / OCG >> эндобдж 144 0 объект / Тип / OCG >> эндобдж 145 0 объект > эндобдж 146 0 объект > эндобдж 147 0 объект > эндобдж 148 0 объект / Тип / OCG >> эндобдж 149 0 объект > эндобдж 150 0 объект / Тип / OCG >> эндобдж 151 0 объект / Тип / OCG >> эндобдж 152 0 объект / Тип / OCG >> эндобдж 153 0 объект > эндобдж 154 0 объект / Тип / OCG >> эндобдж 155 0 объект / Тип / OCG >> эндобдж 156 0 объект / Тип / OCG >> эндобдж 157 0 объект / Тип / OCG >> эндобдж 158 0 объект / Тип / OCG >> эндобдж 159 0 объект / Тип / OCG >> эндобдж 160 0 объект / Тип / OCG >> эндобдж 161 0 объект / Тип / OCG >> эндобдж 162 0 объект / Тип / OCG >> эндобдж 163 0 объект > эндобдж 164 0 объект > эндобдж 165 0 объект / Тип / OCG >> эндобдж 166 0 объект / Тип / OCG >> эндобдж 167 0 объект / Тип / OCG >> эндобдж 168 0 объект / Тип / OCG >> эндобдж 169 0 объект > эндобдж 170 0 объект > эндобдж 171 0 объект / Тип / OCG >> эндобдж 172 0 объект > эндобдж 173 0 объект / Тип / OCG >> эндобдж 174 0 объект > эндобдж 175 0 объект > эндобдж 176 0 объект > эндобдж 177 0 объект / Тип / OCG >> эндобдж 178 0 объект > эндобдж 179 0 объект > эндобдж 180 0 объект > эндобдж 181 0 объект > эндобдж 182 0 объект / Тип / OCG >> эндобдж 183 0 объект / Тип / OCG >> эндобдж 184 0 объект / Тип / OCG >> эндобдж 185 0 объект / Тип / OCG >> эндобдж 186 0 объект / Тип / OCG >> эндобдж 187 0 объект / Тип / OCG >> эндобдж 188 0 объект > эндобдж 189 0 объект > эндобдж 190 0 объект > эндобдж 191 0 объект > эндобдж 192 0 объект > эндобдж 193 0 объект / Тип / OCG >> эндобдж 194 0 объект > эндобдж 195 0 объект > эндобдж 196 0 объект / Тип / OCG >> эндобдж 197 0 объект > эндобдж 198 0 объект / Тип / OCG >> эндобдж 199 0 объект > эндобдж 200 0 объект > эндобдж 209 0 объект > поток q конечный поток эндобдж 210 0 объект > поток xYmo6 ‘i] g & A [~%: ~ h2L & H: = G’nu,; rv6t] | lȧ 랾} / ~ = anӺ͌L’sN8L’ qRjTAǷFɧӓ9G; deGqd ~ F {? xC8b5ч | ׾ ڵ yIKAUvq? p Wyyn7p! l6 «.2 # b; 83UUlJϷYA1V? KTrh `Я j> 8o

Засыпка пазух фундамента. Процесс засыпки песком или грунтом. Засыпные работы

Перед тем, как начать работы по ландшафтному дизайну, необходимо провести ряд работ, среди которых планировка территории

Выравнивание местности может включать :

• Планировка и выравнивание площадок бульдозером;
• очистка территории от заросших и старых деревьев, мешающих дальнейшей работе;
• искоренение
• демонтаж ветхих домов;
• сбор и вывоз ТБО;
• удаление грунта и других сыпучих материалов

Сразу после строительства фундамента следует произвести обратную засыпку пазух и пространства внутри котлована.Несмотря на кажущуюся простоту и незначительность, у этой работы есть свои особенности и важные моменты. Только при правильном выполнении этой процедуры можно ожидать, что фундаментные плиты не будут отсыревать, сдвигаться под давлением земли, подниматься и опускаться из-за грунтовых вод под ним. На специализированных форумах не утихают баталии по поводу того, каким материалом засыпать котлован внутри периметра и пазухи снаружи. Однако мы не будем принимать чью-либо сторону в том или ином направлении, а просто предоставим информацию из давно разработанных, проверенных практических норм и стандартов, используемых профессионалами.

Что лучше использовать для работы? Засыпка производится грунтом второй категории, который в народе называют глиной. Категорически запрещается использовать для этой процедуры обычный грунт, чернозем. Также нельзя засыпать пазухи фундамента песком, щебнем или песком и гравием. Причина в способности этих материалов пропускать воду. Если под фундамент попадет вода, то это значительно снизит его устойчивость. Песок и гравий можно использовать, если на участке высокий уровень грунтовых вод и необходимо организовать дренаж основания дома.Засыпка песком допустима и на песчаном грунте или любом другом типе грунта, водопроницаемость которого не ниже, чем у песка. Не составит большого труда, если для заполнения пространства внутри фундамента использовать грунт, выкопанный из котлована, так как особых требований по влаго- и влагопроницаемости нет. К материалу предъявляются особые требования: он должен быть однородным, без включений известняка, песка, подзолистой фракции; в нем не должно быть камней, битого кирпича и других материалов, способных повредить гидроизоляцию фундамента; нельзя допускать попадания органических материалов, в том числе торфа, в материал, так как при разложении они существенно изменяют свой объем и структуру.Глина — идеальный гидрозатвор, который не позволит влаге с поверхности почвы проникнуть под фундамент. Также, если это чистая глина, то ее вспучивание совершенно незначительно.

Как проводить работу? Засыпка фундамента выполняется сразу после его гидроизоляции или, если создается подвал, после укладки плит перекрытия. Есть несколько важных правил, которые нужно учитывать при выполнении работы. Если грунтовые воды поднимаются выше уровня фундамента, то необходимо организовать дренаж.Соответственно пазухи и пространство внутри котлована до уровня грунтовых вод заполняются проницаемым материалом — песком, гравием. Естественно, в нем проложена дренажная система. Над грунтовыми водами насыпи глины. Засыпка обязательно сопровождается утрамбовкой материала. Лучше всего для этого использовать механизированные устройства — вибротрамбовки, виброплиты. Есть специальные насадки для отбойных молотков. В зависимости от типа материала и мощности агрегата трамбовка производится послойно через каждые 20-60 сантиметров.Если размеры пазух не позволяют утрамбовывать, необходимо сначала их расширить, удалив лишний грунт. Трамбовка внутрь обычно с такими проблемами не сталкивается. Тщательно трамбовать надо у стены фундамента и над коммуникационными трубами — канализацией, канализацией, гильзой для электропроводки и т. Д. Глина для засыпки должна быть умеренно влажной. Влажный или сухой будет плохо уплотнен. После засыпки периметр фундамента следует защитить отмосткой, она будет дополнительной преградой для поверхностных вод.Правильная засыпка особенно важна для ленточного фундамента. Этот тип особенно подвержен боковым нагрузкам, имеет наибольшую площадь контакта с почвой именно с боков. Наименее важна эта процедура для свайных и столбчатых конструкций.

Траншеи инженерных коммуникаций? Нередко вместе с пазухами и котлованом, траншеями в которых прокладываются инженерные коммуникации. Работа в этом случае ведется практически по такому же принципу, хотя требования к качеству засыпки, к виду материала здесь ниже.Но больше внимания нужно уделить целостности труб или других коммуникаций. Соответственно, их укладывают на специально подготовленную подушку, засыпают сначала песчаный материал, поливают водой и только потом сверху можно засыпать ровную землю трамбовкой. Утрамбовка не должна повредить коммуникации, однако делать это нужно основательно, чтобы в дальнейшем грунт не просел. Игнорирование просадки приводит к множеству проблем позже, когда на участке начнут проводить ландшафтные работы.

Обратное заполнение грунтом называется ямками и пустотами, образовавшимися ранее при земляных и земляных работах.Это могут быть траншеи после прокладки в них коммуникаций, пустоты в котловане, оставшиеся после заливки фундамента и первого этажа постройки, бассейн или любой другой заглубленный в грунт объект.

Засыпка

Для обратной засыпки используется тот же грунт, который был ранее разработан, или грунт, схожий с ним по качеству и уровню плотности. Использование песка для обратной засыпки крайне нежелательно: он гигроскопичен и не задерживает влагу, обеспечивая ее приток к фундаменту.В исключительных случаях для засыпки можно использовать смесь песка с глиной и щебнем.

Имеются засыпки пазух котлованов, фундаментов и траншей, технология которых имеет свои отличительные особенности.

При проведении работ по засыпке большое значение уделяется уровню влажности грунта : при его недостаточности проводят его увлажнение, применяя для смачивания не обычную воду, а глиняное или цементное «молоко». Готовится он просто: в ведре с водой размешивают пару пригоршней цемента или глины до однородной массы, а полученный раствор засыпают в почву.

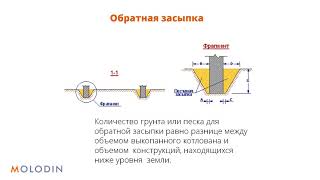

Объем грунта при обратной засыпке всегда меньше объема грунта при выемке на величину объема конструкций, установленных в траншее или котлован.

Плотность грунта для обратной засыпки также меньше плотности исходного грунта. Поэтому при проведении работ по обратной засыпке грунт укладывается слоями и одновременно уплотняется с помощью ручных, пневматических или электрических трамбовок.

Из почвы, используемой для обратной засыпки, удаляются органические остатки — во время биоразложения они могут изменить плотность почвы, что может создать неравномерную нагрузку на фундамент, и камни, которые могут повредить коммуникации или конструкцию.

Трамбовщик ведут от внешнего края объекта уплотненного участка к его центру, перекрывая каждый проход новым и избегая зазоров, наличие которых может привести к разной плотности укладки грунта.

Особенно тщательно и бережно проводится засыпка траншей коммуникациями. Камни и комья почвы при механической засыпке могут их повредить, поэтому первый слой укладывают вручную.

Не менее опасны непрофессиональные действия по засыпке котлована.Неравномерное давление грунта на него может привести к преждевременному разрушению всей конструкции.

Backfill имеет ряд важных особенностей, и вы не можете доверять ей случайных исполнителей.

Предлагаем воспользоваться услугами нашей компании и гарантировать высокое качество всех выполняемых работ. Вот несколько историй клиентов решила воспользоваться услугами нашей компании.

Засыпка при строительстве коттеджа

При строительстве дома встал вопрос устройства для засыпки пазух фундамента.В Интернете мне удалось найти множество ответов на этот вопрос, но все они были противоречивыми. Кто-то посоветовал засыпать чистым мытым речным песком, мотивируя это тем, что он не даст морозных вздутий и тем самым не создаст опасную нагрузку на фундамент. Кто-то, наоборот, посоветовал использовать только глину или мелкий щебень, но при этом необходимо заранее сделать отмостку и просушить грунт для засыпки.

Решение обратиться в специализированную компанию пришло не сразу, но в дальнейшем ни разу не пожалел.

В результате фундамент засыпан грунтом, качественный состав которого такой же, как и под домом. Для этого был проведен анализ, после чего была отобрана такая же по качеству почва и специально доставлена ​​на участок. Дело в том, что при строительстве дома весь котлован из котлована был вынут и утилизирован. Это, конечно, упущение. Пришлось оставить резерв под засыпку.

Заливка производилась вручную. Слои залили толщиной 15 сантиметров, а затем утрамбовали.Не думал, что такое простое, на первый взгляд, дело, как заполнение пустот, займет столько времени и потребует столько усилий. Честно говоря, я бы сам этого не сделал.

Сделал засыпку осенью. Зима была морозная, но ни вздутий, ни усадок не заметил. Цены порадовали.

Засыпка траншеи при прокладке газопровода

Газ в нашем поселке проложила компания, которая выполнила все работы, начиная от проекта и заканчивая подключением.Единственное, что ее сотрудники «забыли» — засыпать канавы, часть из которых проложена вдоль проезжей части.

Неоднократно пытались вернуть их и заставить закончить работу. Между тем наступила осень, с ней пришли бесконечные дожди и слякоть. В результате невозможно было проехать к домам, не пройти. Кроме того, колеса автомобилей регулярно падали в канавы, которые приходилось вытаскивать с помощью местного трактора. Было решено обратиться в строительную компанию.

Практически сразу началась засыпка траншеи. Сначала вручную, чтобы не повредить трубы, а потом бульдозером. Участок траншеи, расположенный на проезжей части, был дополнительно засыпан песком и утрамбован.

Завершающей частью работ по устройству фундамента является засыпка грунта с послойным уплотнением, выполняемая специалистами СМГрупп. При возведении бетонной ленты по ее периметру остаются пустоты, которые принято называть пазухами. Их необходимо залить послойным уплотнением, и проводить этот процесс нужно строго по определенным правилам.От этого зависит защита основания от неблагоприятных внешних воздействий и его долговечность, поэтому доверьте это дело профессионалам. Наша компания предлагает засыпку фундамента и пазух котлована в соответствии со всеми СНиП.

Когда и чем производится засыпка грунта с послойным уплотнением?

Засыпка пазух котлована послойной заделкой производится после возведения фундамента здания. Засыпка выполняется, когда бетон полностью затвердел и набрал прочность.В солнечную погоду процесс высыхания занимает около 7-10 дней, но для надежности после заливки рекомендуется выждать не менее трех недель. Засыпка пазух фундамента с послойным уплотнением может осуществляться глиной, песком или грунтом, каждый вариант имеет свои особенности:

• Засыпка фундамента песком, смешанным с гравием, хороша для максимальной водопроницаемости. Вода быстро уходит, поэтому силы морозного пучения никак не отразятся на бетонном основании.Но есть и минус: усиливается влияние на гидроизоляцию, из-за чего грунт под основанием будет постепенно размываться. Эта проблема решается устройством отмостки, которая будет отводить дождевую воду от стен и цоколя. Засыпка песком с послойной заделкой стоит недорого, это один из самых распространенных вариантов.
• Использование глины имеет свои особенности. Этот материал позволяет противостоять воздействию воды, так как образуется гидрозатвор, защищающий гидроизоляцию фундамента.Но при определенных условиях глина насыщается влагой и превращается в пучинистый материал, что может негативно сказаться на бетонной полосе.
• Засыпка с уплотнением слоя. Это самое простое решение, так как пазухи основания засыпаны землей, поднятой при рытье траншеи. Его не нужно вывозить, а остатки можно использовать в ландшафтном дизайне. Грунт для засыпки фундамента не должен быть плодородным.

Следует внимательно следить за послойной технологией, чтобы не допустить проседания и разрушения фундамента дома.Доверьте послойную герметизацию профессионалам, чтобы основание прослужило десятилетия и не требовало ремонта с большими временными и материальными затратами.

Особенности засыпки фундамента и пазух котлована

Грунт для засыпки пазух котлована не должен быть слишком влажным или слишком сухим. В первом случае его разравнивают и некоторое время сушат на открытом солнце, во втором — для разведения используется жидкий цементный раствор (так называемое цементное молоко). Влажность почвы обычно должна составлять 15-20%.Послойное уплотнение осуществляется в несколько этапов:

• Почву необходимо проверить, чтобы в ней не осталось кусков бетона, мусора или других крупных посторонних предметов. Органический мусор распадется, что приведет к оседанию земли.
• Заливается несколько слоев грунта, толщина каждого примерно 30 сантиметров. После заливки каждый слой необходимо утрамбовать. Заполнение пазух и послойная заделка засыпки в небольших объектах осуществляется вручную, но любое крупное строительство требует использования специального оборудования.Необходимо обеспечить подъездные пути, после использования спецтехники работа завершается ручным инструментом.
• Места прокладки различных подземных коммуникаций к основанию дома засыпаны мягким грунтом, который не нужно утрамбовывать.

Уплотнение грунтов обратной засыпки производят равномерно по всей длине фундамента, чтобы давление грунта на стены было одинаковым. Со временем это приведет к тому, что основание дома деформируется и потребует ремонта.

Заключительный этап — установка отмостки. Это защитная полоса, которая будет отводить воду от стен и защищать почву возле фундамента от эрозии. Если обойтись без него, почва начнет быстро оседать, и бетон будет постепенно разрушаться от воды. Если грунт был утрамбован неравномерно, на отдельных участках отмостка будет постоянно оседать, что приведет к преждевременному разрушению защитной полосы.

Важные нюансы засыпки

Засыпка траншеи с послойным уплотнением имеет ряд отличий, которые обеспечат работоспособность трубопроводов и быстрый доступ к регулирующей арматуре.Перед прокладкой коммуникационных путей дно траншей засыпается щебнем и песчаной подушкой, в специально отведенных местах устраиваются смотровые колодцы. Во время монтажа важно следить за тем, чтобы запорная арматура располагалась точно в обозначенных местах под бетонными плитами, чтобы к ней был доступ.

Работа с траншеей начинается только после испытания трубопроводов, необходимо убедиться, что они полностью исправны. После этого насыпают и утрамбовывают на них слой песка, затем слоями насыпают грунт.Толщина слоя около 0,5 м. Каждый из них нужно утрамбовать вручную, после чего засыпать следующий слой.

Многослойная герметизация имеет ряд нюансов, которые необходимо учитывать. Непрофессиональный подход и технологические ошибки могут стать причиной деформации фундамента дома и привести к снижению прочности, поэтому лучше сразу доверить дело настоящим специалистам.

Почему стоит выбрать услуги SMGroup?

Наша компания предлагает песок для засыпки в Москве и оказывает полный комплекс услуг по упрочнению бетонных оснований любых объектов.Мы заслужили отличную репутацию в регионе, так как не первый год выполняем разного рода строительные услуги. Большой опыт специалистов и отличное техническое оснащение позволяют справиться с любыми задачами. Не волнуйтесь — они будут выполнены строго в срок.

SMGroup предлагает конкурентоспособные цены. Ваш заказ будет выполнен недорого, что позволит вам избавиться от лишних затрат на строительство. При этом мы гарантируем отличное качество и строгое соблюдение.строительные технологии. Мы всегда готовы работать с новыми клиентами. Звоните, чтобы получить всю необходимую информацию и оформить заказ на доступных условиях!

После завершения земляных работ на строительной площадке необходимо засыпать ненужные пазухи котлована и траншей. Засыпка грунта проводится только после того, как будет заложен фундамент, проложены все подземные коммуникации, проверена их работоспособность в тестовом режиме и сдача осуществляется согласно акту.При выполнении обратной засыпки необходимо обеспечить сохранность гидроизоляции фундамента и других подземных коммуникаций во избежание риска их повреждения при контакте с землей и последующего уплотнения.

Засыпка пазух производится послойно — после заливки каждого слоя проводится уплотнение для минимизации последующей усадки грунта в процессе эксплуатации готовой конструкции и ее территории. Также на этом этапе необходимо учитывать уровень грунтовых вод и работу дренажной системы — пазухи котлована и / или траншей должны быть засыпаны до безопасных отметок, обеспечивающих эффективный поверхностный дренаж.В противном случае может потребоваться перекопка котлована для дополнительной гидрозащиты фундамента и подземных коммуникаций.

Засыпка грунта может производиться вручную или с помощью специальной техники. В отличие от ручной заправки, аренда экскаватора позволит вам выполнять весь комплекс необходимых работ более качественно, быстро и качественно. Для решения этой проблемы подойдет обычный экскаватор с обратным ковшом, а на ограниченной площади строительной площадки оптимальным решением станет мобильный экскаватор-погрузчик.Послойное заполнение пазух специальной техникой следует перемежать с ручным уплотнением грунта или машинной утрамбовкой.

Рис. 1 Засыпка грунтом пазух траншей и котлованов
1 — фундамент; 2 — стена подвала; 3 — гидроизоляционные слова; 4 — асбестоцементные листы; 5 — бетонный пол; 6 — зона ручного уплотнения грунта; 7 — уровень засыпки с отводом песка; 8 — дренажная труба; 9 — слой щебня; 10 — слои грунта, утрамбованные специальными трамбовками; 11 — отмостка; 12 — вентиляционный канал; 13 — перекрытие цокольного этажа; 14 — кирпичная стена с утеплителем

При работе на участках, где не ожидается воздействия дополнительных нагрузок на грунт при эксплуатации, допускается засыпка траншей без дополнительного уплотнения грунтовых слоев.Но при этом необходимо учитывать естественный процесс усадки грунта, для чего засыпка по колее траншеи катка производится с учетом будущей усадки грунта:

• засыпается мелким песком. маржа 2%;
• супеси и суглинки — с запасом 3%;
• Не менее 8% высоты засыпки траншеи следует оставить на усадку глинистого и щебеночного грунта.

Для засыпки узких пазух лучше использовать прочные слабосжимаемые грунты.

При работе с пазухами фундамента и погреба необходимо учитывать давление грунта на стены конструкций: Засыпка осуществляется в несколько проходов (не менее 4) послойно с высота каждого слоя не более 25 см. Уплотнение грунта начинается с середины пазухи непосредственно у стен конструкции и заканчивается на краях траншеи. Для защиты гидроизоляции фундамента используются асбестоцементные листы.

• Процесс засыпки песком или грунтом
• Последствия ошибок
• Засыпка: приоритет работ
• Засыпка
• Засыпка основания бутовым камнем
• Краткие выводы

При возведении фундамента соблюдаются определенные правила, которые призваны сохранить целостность конструкции, ее защиту. Один из этапов работ — обратная засыпка грунта, выполняемая по пазухам фундамента.

Для заделки пазух фундамента используются специальные машины: при засыпке песком делается слой до 70 см, супеси и суглинки (если тип грунта в основном состоит из них) засыпаются слоем 60 см, глинистый грунт засыпают слоем до 50 см.

Данную работу проводить только после того, как весь технологический процесс на основании закончен, сделан отличный слой гидроизоляции. Для обратной засыпки используется только та, в которой не должно быть посторонних частиц, глины, веток, строительного мусора.Это обеспечит хорошую защиту фундамента, не повредит его гидроизоляцию.

На такие работы уходит много времени, даже в ясную и сухую погоду для полного завершения этого процесса потребуется несколько дней. Сама заправка рекомендуется только механизированным способом, так как вручную просто невозможно выполнить с таким высоким качеством, как требуется, и это занимает слишком много времени.

Для проведения кладки грунта в пазухах необходимо подготовить следующие материалы:

• грунт или песок;
• цементное молоко;
• данных обследования площадки;
• экскаватор для укладки;
• гидроизоляционный слой, которым снаружи будут покрываться фундаментные стены.

Засыпка песком или грунтом

Если пазухи засыпаны песком, то необходимо обеспечить наличие чистой и просеянной смеси, в которой не будет частиц глины и мусора. Материал укладывается слоями, каждая толщиной до 30 см.

Во время засыпки необходимо постоянно следить за тем, чтобы на рабочее поле не попадали посторонние предметы, так как это отрицательно скажется на качестве конструкции.

Органические соединения подвержены гниению, поэтому получившаяся пломба для пазух фундамента со временем прогнется.Это провоцирует перепад давления под фундаментом, грунт проседает, конструкция испытывает сильные нагрузки, начинает разрушаться.

Поэтому при засыпке песком следует обращать внимание на утрамбовку, она выполняется только механическим способом. После уплотнения весь участок сверху защищают отмосткой выбранного типа, устраивают дренаж.

Вернуться к содержанию

Последствия ошибок

Засыпку фундамента следует проводить только в полном соответствии с требованиями и правилами работы, иначе могут возникнуть неприятные ситуации.Одна из главных опасностей — повреждение гидроизоляционного слоя. В том месте, где он сделан, грунт нельзя перегружать, рекомендуется сверху устроить прочную и надежную отмостку, которая помимо защитной функции послужит отличной системой гидроизоляции, правильно удаляя грунтовые воды. от цоколя и стен дома.

Заливка — дело ответственное, халтура ни к чему хорошему не приведет. Пытаясь сделать работу быстрее, многие не делают буферную зону.На что она похожа? Это особая подушка, которая располагается между слоем фундамента и основанием всей конструкции. Сделайте буфер из щебня или щебня, достаточно слоя 10-20 см.

Вернуться к содержанию

Засыпка: приоритет работ

Гидроизоляция и теплоизоляция отмосток.

Для выполнения работ по заливке пазух фундамента необходимо точно следовать пошаговой инструкции.Процесс выглядит следующим образом:

• В первую очередь нужно проверить состояние почвы, на которой будет проводиться данный этап работ. На месте засыпки не должно быть посторонних материалов, забытых инструментов, бетона, деревяшек. Это очень важно для качества дальнейшей работы;
• далее требуется проверить уровень влажности грунта, при котором пазухи фундамента будут засыпаны. Уровень влажности должен быть нормальным, средним, полностью соответствовать нормам.Необходимо проверить, есть ли на месте работы коммуникации, трубы. Если трубы лежат на месте заливки, то они должны быть на глубине 30 см от дна подготовленного котлована. Если они проходят выше, то необходимо провести дополнительную засыпку грунта, выровнять основание. Уплотнение необходимо утрамбовать, присыпать мягким грунтом;
Засыпка
• выполняется бульдозером, так как вручную сделать это очень сложно, на это уйдет много времени.Если трамбовка не требуется, необходимо укладывать грунт так, чтобы на поверхности остался небольшой клубень. Это позволит грунту правильно осесть, не будет опасного проседания, чреватого структурными сдвигами. Если при обратной засыпке пазух фундамента применялась трамбовка, то следует постоянно проверять плотность слоя, чтобы она была равномерной. Только специалист может сделать анализ грунта пазух фундамента.

Вернуться к содержанию

Заливное уплотнение

После того, как работы по заполнению пазух фундамента завершены, необходимо приступить к трамбовке.Но перед этим стоит устроить дренаж, слой гидроизоляции. Требуется полностью убрать весь мусор, остатки стройматериалов, закончить работы по благоустройству всей подземной части фундамента, если есть такая необходимость.

Трамбовку ручным инструментом делать не рекомендуется, так как из него не получится добиться желаемого качества, а сам процесс будет трудоемким и длительным. Для заделки пазух фундамента используются специальные машины:

• при засыпке делают слой до 70 см;
• супеси и суглинки (если тип почвы состоит в основном из них) засыпаны слоем 60 см;
• глинистых почв засыпаны слоем до 50 см.

Если обратная засыпка будет производиться без применения техники, то работы необходимо выполнять постепенно, лучше всего за один раз делать слои не более 30 см. Начать утрамбовку рекомендуется со стен дома или фундамента. Особое внимание нужно уделить тем участкам, которые проходят возле труб. Слой грунта или другого насыпного материала для пазух фундамента не должен быть больше 20 см. При выполнении работ нельзя пренебрегать требованиями и правилами, так как этот процесс сложный, но очень важный, здесь не допускаются ошибки.

Вернуться к содержанию

Засыпка основания бутовым камнем

Среди обычных материалов, из которых строятся фундаменты малоэтажных домов, довольно часто используется бутовый щебень. Обладает множеством достоинств, в том числе высокой прочностью, морозостойкостью, влагостойкостью. Чтобы засыпка получилась должного качества, используйте:

• щебень мелкой и средней фракции;
• песок крупнозернистый очищенный;
• специальная песчано-гравийная смесь.

Засыпка пазух фундамента выполняется только послойно, каждая толщина должна быть 30 см. Тщательная утрамбовка механическим или ручным способом обязательна. Перед тем как приступить к работе, нужно сразу подготовить массу, оборудовать специальные дренажные каналы, сделать отмостку, чтобы надежно защитить свежую засыпку от атмосферных осадков. Засыпка из бута должна плотно прилегать к наружным стенам дома. Отмостку делают так, чтобы ширина конструкции была на 10-30 см больше ширины навеса крыши.

главная »Фундамент» Заливка пазух фундамента. Процесс засыпки песком или грунтом. Засыпочные работы

До, во время и после процедуры

Дорога к крепким и здоровым зубным имплантатам не всегда проста, но при необходимости процедура синус-лифтинга определенно является шагом на пути к полной и здоровой улыбке. Эта относительно распространенная процедура позволяет в полной мере использовать преимущества зубных имплантатов даже после значительной потери костной массы.

Мы разберем каждый этап процедуры синус-лифтинга, восстановления, рисков, затрат и часто задаваемых вопросов, чтобы предоставить вам всю необходимую информацию.

Ваш браузер не поддерживает теги видео.

Что такое процедура синус-лифтинга?

Синус-лифтинг, также называемый синус-лифтингом, — это процедура, облегчающая установку зубных имплантатов. Некоторым пациентам требуются зубные имплантаты, но они потеряли костную ткань, поэтому не имеют достаточной костной поддержки, необходимой для имплантатов.Вы можете получить необходимую поддержку, увеличив носовые пазухи.

Эта процедура увеличивает количество кости в верхней челюсти, необходимое для зубных имплантатов. Это одна из самых распространенных процедур костной пластики у пациентов с имплантацией зубов.

Часто увеличение носовых пазух является одной из многих процедур, выполняемых во время полной реконструкции ротовой полости.

Кому нужно увеличение носовых пазух?

За последние 25 лет зубные имплантаты стали более доступными, что сделало их все более распространенной стоматологической процедурой.Поскольку все больше людей заменяют отсутствующие зубы зубными имплантатами, синус-лифтинг также стал более распространенным явлением.
