Обратная засыпка фундамента – Обратная засыпка фундамента — технология процесса по шагам и видео

Содержание

Обратная засыпка фундамента: СНиП и нормы

Многие застройщики, впервые сталкивающиеся со строительством дома, ошибочно полагают, что возведением фундамента, стен и кровли основной этап работ можно считать завершенным. Это далеко не так. Ведь нужно обязательно побеспокоиться о том, чтобы в процессе эксплуатации жилища не сырела плита, на которой находится все здание. Кроме того, в районах с повышенным уровнем грунтовых вод, остов здания может проседать или, наоборот, его будет выпирать. Может случиться и так, что фундамент начнет двигаться, подпираемый почвенными слоями. Чтобы избежать всех этих неприятностей, нужна правильно выполненная обратная засыпка фундамента.
Оглавление:

  1. Суть вопроса
  2. Чем засыпать: вопрос не прост
  3. Влияние плотности засыпки на состояние фундамента
  4. Некоторые акценты по обратной засыпке фундамента

Суть вопроса

Фундамент не закончен без обратной засыпки

Закладка любого основания осуществляется с обязательным выполнением земляных работ. Сюда входит формирование котлована (под плиту) или траншеи (под ленту). Затем выполняются опалубочные работы, армирование, бетонирование, возведение цоколя. Возле готового фундамента остается незаполненное пространство – так называемые «пазухи». Она должны обязательно засыпаться грунтом. В этом и состоит вкратце процесс обратной засыпки. Перед тем, как ее произвести, нужно, чтобы произошли события, периодичность и технологию которых нельзя нарушать:

  • заливка фундамента;
  • приобретение бетоном требуемой прочности на сжатие;
  • удаление каркаса опалубки;
  • выполнение гидроизоляции основания;
  • прокладка коммуникаций, испытание трубопроводов.

То есть, должны быть выполнены все процессы формирования основания, готового принять и нести на себе нагрузку возводимых конструкций. Если не дожидаться затвердения бетона по всей его массе, засыпанный в пазухи грунт может создать такое давление на фундамент, из-за которого тот начнет разрушаться.

Внимание! Полное затвердевание бетона по всей толще при благоприятных условиях (теплой солнечной погоде) происходит в течение 15 дней. С наружной стороны любой вид фундамента засыпается во всех случаях. А вот изнутри, при возведении армированной бетонной ленты, все зависит от подвального помещения. Если его планируется строить, то внутри замкнутого периметра обратное заполнение траншеи не делается.

Засыпать грунт и проводить его послойное уплотнение нужно с предельной осторожностью, чтобы не повредить целостность гидроизоляционного слоя и стен подвала. Все работы регламентируются СНиП, в том числе 3.02.01-87 «Земляные сооружения, основания и фундаменты». Заполняются пазухи до такого уровня, при котором обеспечивается надежное водоотведение поверхностных стоков.

Грунт при возвратном заполнении допускается не трамбовать, но делать обязательную отсыпку по всей протяженности траншеи валика. Его размеры должны предусмотреть последующую усадку почвенных слоев. Если пазухи между фундаментом и стенами котлована узкие, то их лучше наполнять содержимым с малой усадкой: щебеночной, гравийно-песчаной смесью.

Чем засыпать: вопрос не прост

В большинстве случаев в этих целях используют тот же грунт, который изымался для формирования фундамента. Но есть универсальные породы: глина и песок. Вот два основных компонента: ими производится возвратное наполнение. Каждый из грунтов используется в конкретных случаях, имея свои положительные и отрицательные стороны.

Засыпку лучше выполнять смесью комбинации грунтов

  • Обратная засыпка фундамента глиной выполняет функцию преграды (глиняного замка) для вод, чтобы не допустить их проникновения в зону фундамента. В этом качестве можно комбинировать: насыпать не чистую глину, а суглинок или другую комбинацию грунтов, имеющую плотность выше, чем основной грунт возле фундамента. Как пример – сруб, возведенный на суглинистых почвах. В этом случае пазухи и внутреннее пространство засыпается тем же извлеченным при строительстве фундамента суглинком или же глиной. Если дом возведен на глине, то и обратная засыпка – из глины. Мене плотный супесок в качестве основного грунта должен подсыпаться суглинком или глиной.
  • На пучинистых грунтах, промерзающих на значительную глубину, лучше всего подойдет обратная засыпка фундамента щебнем, смешанным с песком. Щебеночно-песчаная смесь не задерживает воду, не дает ей замерзнуть между фракционными частицами, что исключает увеличение объема (пучение) засыпки. Такой состав не будет давить на фундамент в морозы, создавая дополнительную нагрузку от сил выталкивания его наружу. Но есть и обратная «сторона медали». Тот же рыхлый песок, пропуская через себя влагу, создает ее скопление у основания фундамента. При плохо выполненной или некачественной изоляции создается угроза основанию, несмотря даже на обустроенную вокруг него отмостку. Выполнить ее абсолютно непроницаемой, практически, невозможно. Нужен дополнительный дренаж для отвода ливневых и подземных вод.
  • Использовать песок в чистом виде не рекомендуется. Если все же принято «песочное» решение, то степень плотности наполнителя должна быть такой же или выше, чем степень уплотнения основного грунта в его обычном состоянии. Выполняется уплотнение при оптимальной плотности и влажности с коэффициентом 0,95. Узнать степень уплотнения почвы в конкретной местности можно из геологических данных, находящихся в специальных учреждениях.

Внимание! Что не подходит в любых случаях в качестве грунта для обратной засыпки, так это верхний плодородный слой почвы и чистый чернозем.

Влияние плотности засыпки на состояние фундамента

От того, чем выполнить обратную засыпку фундамента, а также насколько квалифицированно это будет сделано, зависит, будет проседать отмостка или нет. В составе заполнения не должно быть крупных остроконечных посторонних предметов, способных нарушить слой гидроизоляции. Не должны там присутствовать подзолистые, известковые включения, органические фракции, которые разлагаясь и сгнивая, оставляют после себя полости – «слабые» места в целостности засыпки. Если при обратном заполнении не была достигнута нужная плотность, то грунт начинает проседать, а вместе с ним и отмостка, особенно у самой стены. Меняется уклон, и вода проникает на поверхность стены. Со временем процесс будет усугубляться, в конечном итоге отмостка перестанет исполнять свою функцию: защищать стены, цоколь и фундамент от влаги. Это чревато разрушением основания и деформации конструкций дома.

Некоторые акценты по обратной засыпке фундамента

Засыпка должно производиться с соблюдением всех технологических этапов

  • При выполнении работ должны соблюдаться нормы и технология работ. Нужно придерживаться последовательности этапов.
  • Обратное заполнение производится после гидроизоляционных работ или после монтажа плит перекрытия.
  • На вид заполнения влияет тип оборотного грунта и оснастка, используемая для его утрамбовки. Все процессы выполняются ручным способом, начиная с участков возле стен повала, фундамента, точек ввода коммуникационных разводок, постепенно продвигаясь к кромке откоса. При этом над трубами уплотнение грунта выполняется с особой осторожностью.
  • Какой бы материал для обратного заполнения не использовался, во избежание усадки грунта, уплотнять его следует обязательно. Для этого используется виброплита. Чтобы при этом не повредился слой гидроизоляции стен подвального помещения, они закрываются асбестоцементными плитами.
  • Процесс предполагает послойную утрамбовку каждого засыпанного слоя толщиной по 0,3 м. При этом толщина осыпаемого грунта не должна превышать 0,25 м.
  • Верхняя почвенная прослойка утрамбовывается до уровня обустройства отмостки.
  • При прокладке коммуникаций в трубах под них насыпается мягкая «подушка» (0,3 м), хорошо уплотняется. Трубы укладываются. На них насыпается мягкая почва, но без утрамбовки. Сверху укладывается следующий слой грунта, но уже с последующим уплотнением.

Пред выполнением работ нужно изучить требования строительных норм и выполнять их неукоснительно. В конечном итоге это гарантирует не только целостность фундамента, но и всего строения в целом.

ofacade.ru

Обратная засыпка фундамента – как выполнить правильно

  • Монтаж фундамента
    • Выбор типа
    • Из блоков
    • Ленточный
    • Плитный
    • Свайный
    • Столбчатый
  • Устройство
    • Армирование
    • Гидроизоляция
    • После установки
    • Ремонт
    • Смеси и материалы
    • Устройство
    • Устройство опалубки
    • Утепление
  • Цоколь
    • Какой выбрать
    • Отделка
    • Устройство
  • Сваи
    • Виды
    • Инструмент
    • Работы
    • Устройство
  • Расчет

Поиск

Фундаменты от А до Я.
  • Монтаж фундамента
    • ВсеВыбор типаИз блоковЛенточныйПлитныйСвайныйСтолбчатый

      Фундамент под металлообрабатывающий станок

      Устройство фундамента из блоков ФБС

      Заливка фундамента под дом

      Характеристики ленточного фундамента

  • Устройство
    • ВсеАрмированиеГидроизоляцияПосле установкиРемонтСмеси и материалыУстройствоУстройство опалубкиУтепление

      Устранение трещин в стенах фундамента

      Как армировать ростверк

      Необходимость устройства опалубки

      Как сделать гидроизоляцию цоколя

  • Цоколь
    • ВсеКакой выбратьОтделкаУстройство

      Отделка фундамента камнем

      Выбор цокольной плитки для фасада

      Что такое цоколь

      Как закрыть винтовые сваи

  • Сваи

fundamentaya.ru

Обратная засыпка фундамента: чем засыпать внутри дома

Заполнение пустот фундамента

Конструктивное устройство фундамента дома может быть самым различным. Наиболее популярным и универсальным решением является использование в качестве несущего основания ленточного фундамента. Это позволяет воплотить в жизнь целый ряд конструктивных особенностей здания, среди которых цоколь и подвальное помещение. Один из вариантов устройства ленточного фундамента — засыпка пустот внутри фундамента грунтом. Использование технологии обратной засыпки даёт возможность решить целый ряд проблем, связанных с геологическими особенностями грунта, а также укрепить основание постройки.

Условия применения

Стоимость квадратных метров как земельных участков, так и непосредственно жилых помещений, растут год от года. В связи с этим, наиболее рациональным вариантом для застройщика является максимально полное использование полезных площадей. Для увеличения полезной площади жилища в фундаментной части часто устраивают цоколь, либо подвал. Однако, бывают случаи, когда данный вариант становится нецелесообразным. Чаще всего это происходит при повышенном уровне грунтовых вод на строительном участке.

Прежде чем приступить к строительству, уже на этапе проектирования здания производится исследование типа грунта. Прежде всего, уделяется внимание несущим характеристикам почвы и уровню грунтовых вод. Первый фактор влияет на выбор типа фундамента, а в зависимости от высоты подпочвенных вод принимается решение о возможности обустройства подвального или цокольного этажа. Если данный показатель низкий, то использовать внутреннее пространство фундамента под вспомогательное или жилое помещение можно без особых проблем.

Максимального уровня подпочвенные воды достигают в период весеннего таяния снегов и осенней непогоды. Именно в это время рекомендуется производить гидрологические исследования.

Если же грунтовые воды залегают слишком высоко, выше подошвы фундамента здания, устройство подвального этажа может быть сопряжено с рядом проблем. Прежде всего, потребуется облицовка стен снаружи и изнутри, а также отделка полов подвала надёжным слоем гидроизоляции. Кроме того, по периметру здания потребуется сооружение эффективно работающей дренажной системы. Всё это необходимо для предотвращения проникновения влаги внутрь подвального помещения.

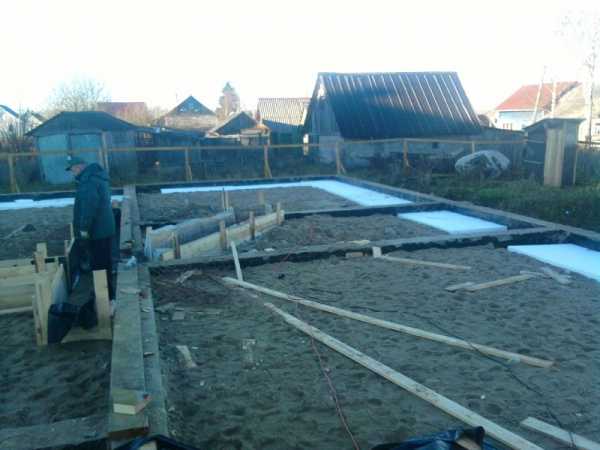

Фундамент-лента, заполненный грунтом

Излишняя сырость может стать причиной развития грибка, плесени, гнилостных бактерий — всё это ведёт к преждевременному разрушению как элементов наружной отделки, так и несущих конструкций здания. Всё это значительно увеличивает сметную стоимость строительства, зачастую делая устройство подвальных этажей экономически невыгодным. Гораздо проще и дешевле бывает произвести полную обратную засыпку пазух внутри дома. Данная операция позволяет достичь целый ряд целей:

  1. Защита от проникновения сырости во внутреннее фундаментное пространство. Невентилируемые пустоты в основании постройки из-за повышенной влажности могут стать местом образования плесени и грибка, откуда они распространяться на остальные конструкции здания.
  2. Укрепление стенок фундамента. Засыпка стен несущего основания снаружи и изнутри позволяет повысить их сопротивляемость боковым деформациям. Также данная процедура уменьшает вероятность его просадки благодаря увеличенному коэффициенту трения боковых стенок о грунтовую засыпку.
  3. Теплоизоляция. При заполнении внутреннего пространства фундамента создаётся мощная теплоизоляционная подушка, предотвращающая промерзание бетонной заливки. Это позволяет увеличить срок эксплуатации фундамента из-за уменьшения количества циклов его промерзания и оттаивания в течение года.
  4. Возможность использовать отсыпку в качестве основы для заливки черновых полов первого этажа.
Заливка черновых полов поверх отсыпки

Выбор материала

Чаще всего обратная отсыпка фундаментных пазух производится тем же самым грунтом, что был извлечён при рытье строительного котлована — песком, глиной, суглинком и т. д. Такой подход позволяет успешно решить вопрос с утилизацией выкопанного грунта при минимуме финансовых затрат. В противном случае приходится вывозить грунт за пределы строительной площадки для утилизации, что сопряжено со значительными расходами на транспортировку и погрузочные работы. Однако, такой подход, несмотря на всю свою привлекательность с финансовой точки зрения, не является самым оптимальным.

Связано это с тем, что технические характеристики грунта на строительной площадке не всегда соответствуют условиям, предъявляемым соответствующими строительными нормативами. Произведение обратной засыпки внутренних полостей фундамента, в котором не предусмотрен цоколь или подвал, регламентируется положениями СНиП 3-02-01-87.

Относительно выбора грунта для внутренней отсыпки, данный норматив особое внимание уделяет влажности и плотности материала.

Влажность

Для обратной отсыпки следует использовать только грунт, имеющий определённую влажность. Данный показатель зависит от типа материала и его состава. Так, если засыпка внутренних полостей производится песком или супесью, то процент влажности в данном случае не должен превышать 15. Для более тяжёлых и плотных грунтов – песчано-гравийной смеси, суглинка и глины, — данный показатель может быть несколько выше – до 20%. При этом нижний порог влажности не должен быть менее 12%.

Связано наличие таких ограничений с зависимостью между уровнем влажности материала и его плотностью. Чересчур сухой грунт будет рассыпчатым и рыхлым, трудно поддающимся уплотнению. Слишком влажный материал может стать источником повышенной сырости внутри фундамента со всеми вытекающими отсюда негативными последствиями.

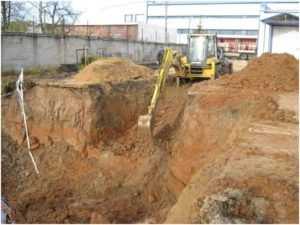

Отвалы грунта вокруг строительного котлована

Плотность

Показатель плотности грунта также во многом влияет на качество внутренней отсыпки пустот в основании здания. Чем менее она плотна, тем меньше её защитные свойства: такая засыпка хуже противостоит проникновению подпочвенных вод, придаёт меньше устойчивости несущим конструкциям фундамента.

Согласно СНиП, плотность засыпного грунта должна составлять не менее 90 – 95% от первоначальной плотности нетронутого грунта на площадке строительства. В реальности такой показатель можно достичь лишь при использовании тяжёлого грунта – песчано-гравийной смеси, глины и суглинка, либо при тщательном, послойном уплотнении отсыпки из песчаного грунта.

Для проведения отсыпки рекомендуется использовать не карьерный строительный или промытый речной песок, а обычный песок, добытый из-под почвы. Он имеет в своём составе мельчайшие включения глины и прочих связующих элементов, что позволяет ему со временем уплотняться, образуя связи между отдельными своими частицами.

Технология засыпки

Весь процесс обратной засыпки должен производится в полном соответствии со строительными технологиями, описанными в СНиП 3-02-01-87. Вся работа подразделяется на следующие этапы.

Просушка и увлажнение грунта

Перед тем, как приступить к заполнению внутренних пустот фундамента, следует произвести анализ грунта на влажность. Для этого отбираются образцы и отправляются в специализированные лаборатории, которые на основе исследований выдают заключение о том, подходит ли материал для отсыпки, либо его требуется довести до кондиции – подсушить или наоборот, увлажнить.

Просушка материала производится естественным путём. Для этого отвалы время от времени перемещаются с места на место или рыхлятся при помощи строительной техники (бульдозеры, грейдеры, экскаваторы). При частной застройке, когда объём внутренней засыпки относительно невелик, данную работу можно производить вручную, при помощи лопаты. Сушка грунта происходит за счёт нагревания его солнцем и обдувания ветрами.

Когда влажность материала ниже требуемого, необходимо будет произвести его увлажнение. Для этого не следует использовать обычную воду, а лучше воспользоваться цементным молочком: такая пропитка позволяет увеличить плотность грунта, создать связующие соединения между отдельными его компонентами.

Для приготовления «молочка» берётся чистая вода, в которую подмешивают цемент до тех пор, пока она не приобретёт белый цвет, но при этом не изменит свою консистенцию. Слишком густой цементный раствор не сможет тщательно пропитать грунт, и застынет на его поверхности в виде корочки.

После того, как влажность грунтового материала достигла нужного показателя, можно приступать к заполнению пазух и пустот как внутри, так и снаружи фундамента.

Заполнение пустот

При заполнении фундаментных пустот отсыпным материалом также следует соблюдать ряд правил. Для достижения наивысшего показателя плотности укладка грунта производится послойно. Причём каждый слой должен быть тщательно пролит всё тем же цементным молочком и утрамбован. Толщина слоя не должна превышать 30-50 см, а количество цементно-водного раствора для проливки – порядка 10 л на 1 кв. м.

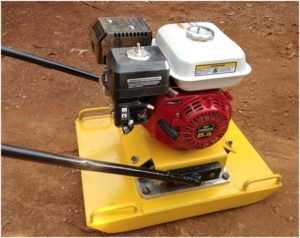

Для уплотнения отсыпки можно использовать механическую виброплиту, при большой площади фундаментного основания – дорожный каток, бульдозер, грейдер, а при возведении небольшого частного дома – ручную трамбовку, сделанную из обрезка бревна или бруса.

Уплотнение засыпки при помощи механической трамбовки

Если на строительном участке высокий уровень грунтовых вод, то рекомендуется применять комбинированный метод отсыпки, с использованием разных грунтов для создания различных слоёв. Самый нижний слой, толщиной около полуметра, следует отсыпать из плотной глины или суглинка. Дело в том, что они обладают водоотталкивающими свойствами, и после уплотнения создают своеобразный гидрозатвор, не давая подпочвенной влаге подниматься до верхних слоёв отсыпки.

Кроме дна котлована глиной засыпаются и боковые стенки фундамента, желательно вплоть до их верхнего края. Это предотвращает инфильтрацию грунтовой или сточной воды со стороны наружных пазух. Таким образом, внутри несущего основания создаётся «чаша» из плотного водонепроницаемого материала — глины или суглинка. Далее эта «чаша» заполняется любым другим грунтом, желательно плотным песчаником или песчано-гравийной смесью.

Ни в коем случае нельзя использовать для внутренней засыпки верхний слой почвы – перегной, богатый органическими включениями. Со временем органика сгниёт, оставив вместо себя пустоты, что значительно уменьшит плотность внутренней отсыпки.

Засыпка внутренних пустот котлована должна производиться одновременно с засыпкой внешних пазух. Это даст возможность избежать чрезмерных нагрузок на его внутренние или внешние стенки. Кроме того, приступать к процессу отсыпки можно только после того, как бетонная заливка набрала не менее 2/3 своей проектной прочности. Для этого в зависимости от толщины заливки и погодных условий, потребуется от 3 до 5 недель. Торопливость в этом деле может привести к повреждению фундаментной ленты, её искривлению или растрескиванию.

Одновременно с этим следует позаботиться об отведении сточных и грунтовых вод от фундамента здания, создав эффективную систему дренажа и влагозащитную отмостку шириной не менее 0,8-1 м.

На видео показана процедура засыпка внутренних пустот несущего основания ленточного типа:


При помощи заполнения грунтом внутренних пустот фундамента можно успешно решить вопрос с утилизацией извлеченного из строительного котлована грунта. Также это позволит оптимизировать микроклимат в помещении, предотвратить «подъём» сырости и холода из подвального пространства.

kakfundament.ru

Обратная засыпка пазух котлована - строим фундамент для дома с подвалом

В момент устройства самого фундамента нередко возникает вопрос, связанный с утилизацией грунтовых масс, извлеченных из траншей котлованов. Решить проблему полноценно можно благодаря обратной засыпке пазух фундамента. Кроме того, рассматриваемая подсыпка оптимизирует тепловую стойкость цоколя, и фундамент для дома с подвалом становится более комфортабельным. Важно понимать, что обратная засыпка пазух котлована позволяет достичь двух вышеописанных задач, если соблюдаются все прописанные технологические требования.

Обратная засыпка фундамента в цокольную полость выполняется исключительно после окончания затвердения тела и завершения всех работ, связанных с обустройством цокольной территории. Торопиться совершать данный процесс нет необходимости, так как фундамент вообще нельзя нагружать до полноценного застывания. Кроме всего прочего, фундамент с подвалом можно обустраивать и до засыпки.

Засыпкой можно начинать заниматься по истечении двадцати или двадцати пяти дней. Важно отметить, что этого времени вполне достаточно для того, чтобы раствор превратился в цементный монолит с процентными показателями прочности в восемьдесят пять.

При обратной засыпке возможно использование грунта, извлеченного из траншей в момент устройства фундамента. Конечно, лучше всего заблаговременно избавиться от таких элементов, как гравий, песок и так далее. Это невыгодно и не практично.

Технологический процесс обратной засыпки

Подсыпание грунта или же песка выполняется очень просто. Смеси помещаются в фундаментные пазухи промеж стенок. Но, даже рассматриваемый процесс имеет свои индивидуальные нюансы, которые могут беспрепятственно перевернуть легкие действия в сложнейшую технологическую работу. Обратная засыпка фундамента производится в несколько этапов:

  1. Определение в лаборатории почвенной влажности. В качестве подсыпки влажные материалы непригодны, так как они имеют одну консистенцию сравнимую с обычной грязью. Также не следует применять и слишком сухой грунт. Наиболее оптимальный уровень влажности составляет двенадцать или двадцать процентов;
  2. Грунтовая влажность должна быть доведена до нормализованного состояния. Ее можно второстепенно увлажнить или же подсушить. Конечно, в момент увлажнения ни в коем случае нельзя применять воду. Лучшим вариантом будет цементное молочко, то есть соединение воды и цемента;
  3. Посыпание периметра и заполнение пазух траншеи – это следующий важный этап. Весь полноценный процесс обязан выполняться единовременно с двух сторон, начиная с непосредственного дна котлована. Толщина не должна быть более 0,5 метров. Не стоит забывать и об уплотнении цементным молочком;
  4. Последний этап – это заполнение подвала. Фундамент для дома с подвалом не требует дополнительной подсыпки цоколя. Вполне возможно частичное заполнение пазух.

В моменты проведения работ необходимо концентрировать внимание не только на перемещении смесей, но также и на тщательность уплотнения. Благодаря тщательному контролю можно предотвратить дальнейшие нежелательные просадки засыпок.

Принципиальные стороны обратной засыпки

Обратная засыпка пазух котлована является правильно выполненной, если учтены и соблюдены главные принципы:

  1. Грунтовые воды и их уровень относителен подошвы фундамента;
  2. Нормализованный состав грунта, извлеченного из траншеи;
  3. Имеется фундамент с подвалом;
  4. Вертикальное состояние фундаментной гидроизоляции.

Фундамент с подвалом может засыпаться некоторыми видами материалов:

  • Песок;
  • Грунт ископаемого вида, изъятый во время строительства из котлована;
  • Глина.

Грунтовый материал

Фундамент под дом с подвалом может засыпаться грунтом в случае, если он не является пучинистым. При морозах данная разновидность деформируется, покрывается трещинами, а впоследствии и разрушается. Также нередко и гниение. Именно поэтому при строительстве необходимо соблюдать все правила и инструкции по корректной засыпке.

Обратная засыпка песком

Песок имеет ряд важных преимуществ перед остальными видами материалов:

  1. Не страшно пучение;
  2. Качественная текучесть.

Несмотря на важные плюсы, имеются и свои недостатки:

  1. Повышенный уровень водопроницаемости. Вода беспрепятственно может скопиться в пазухах фундамента.

Обратная засыпка глиной

Фундамент для дома с подвалом может засыпаться таким материалом, как глина.

Важно отметить, что глина наделена высокой плотностью. Кроме того, она неспособна сильно насыщаться водой, делая состав не пучинистым. При работе с рассматриваемым материалом раствор обязан быть однородным, то есть должны отсутствовать иные разновидности веществ.

Именно в таком виде глина способна гидравлически защищать полноценное основание фундамента. Фундамент под дом с подвалом обязан засыпаться максимально аккуратно и корректно.

dompraktika.ru

Обратная засыпка пазух котлована: что это, порядок действий

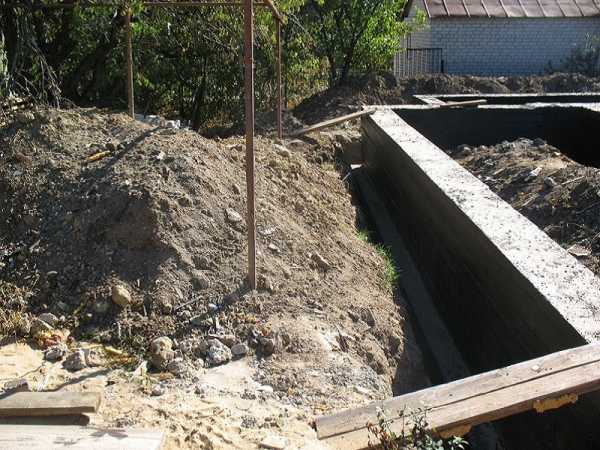

Пазуха строительного котлована

Устройство фундамента почти всегда сопровождается земляными работами, объём которых зависит от размера строящегося здания. Вынутый грунт осыпается на строительном участке и в дальнейшем используется для засыпки пазух котлована. Это позволяет решить сразу несколько проблем, связанных с утилизацией извлеченной земли, а также с увеличением устойчивости основания.

Цели обратной засыпки

Обратная засыпка пазух котлована производится после того, как завершены все строительно-отделочные работы, связанные с обустройством фундамента здания. Пазухи котлована – это промежуток между его откосами и стенами подвала или цокольного этажа. Они позволяют свободно производить весь спектр строительных работ:

  • Устанавливать и демонтировать опалубки для монолитной бетонной заливки.
  • Монтировать элементы сборного фундамента.
  • Крепить на внешние стены фундамента тепло- и гидроизоляционный материалы.
  • Обустраивать вокруг здания дренажную систему для отвода грунтовых, талых и дождевых вод.
Обратная засыпка пазух котлована

После того как все работы, связанные с монтажом и отделкой несущего основания, закончены, пазухи котлована засыпаются грунтом. Весь процесс обратной засыпки на первый взгляд выглядит простым до примитивности. Однако, производить данную работу с соблюдением всех строительных правил и нормативов. Недаром данный процесс регламентируется отдельным СНиП №3-02-01 от 1987 г.

Производить обратную отсыпку следует только после того, как бетонная заливка фундамента наберёт не менее ¾ от своей конечной прочности. Обычно это занимает от 2 до 4 недель в зависимости от погоды и толщины заливки. В противном случае высока вероятность повреждения несущего основания: его растрескивание и деформация.

Единственный вариант, когда следует засыпать пазухи ещё до набора бетоном необходимой прочности – когда прогноз погоды обещает обильные дожди, которые могут привести к вымыванию из бетона цемента или к полной или частичной размывке свежей заливки.

Во избежание этого производится засыпка пазух с соблюдением всех мер предосторожности. После того как пазухи будут заполнены, в обязательном порядке по периметру здания заливается черновая отмостка. Она позволит уменьшить приток дождевых вод непосредственно к стенкам свежезалитого фундамента.

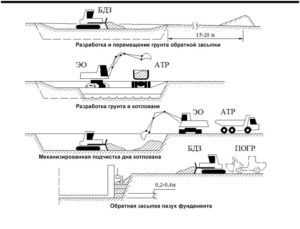

Технологическая схема земельных работ

Заполнение пазух строительного котлована позволяет успешно решить ряд задач, но только при условии неукоснительного соблюдения всех технологий.

  • Утепление фундамента. Засыпка пазух позволяет создать дополнительную внешнюю защитную подушку от проникновения холода в подвальные или цокольные помещения.
  • Увеличение устойчивости. Устройство пазух вдоль стен фундамента делает более удобным весь процесс его строительства и отделки. Однако подобная технология значительно уменьшает его устойчивость. Засыпка пустот между откосами траншеи или котлована грунтом делает фундаментное основание более прочным, повышает его сопротивление сейсмическим, вибрационным и прочим воздействиям.
  • Отведение сточных и подпочвенных вод от фундамента. Отсыпка пазух грунтом с хорошими дренирующими свойствами даёт возможность предотвратить проникновение сырости в подвал.

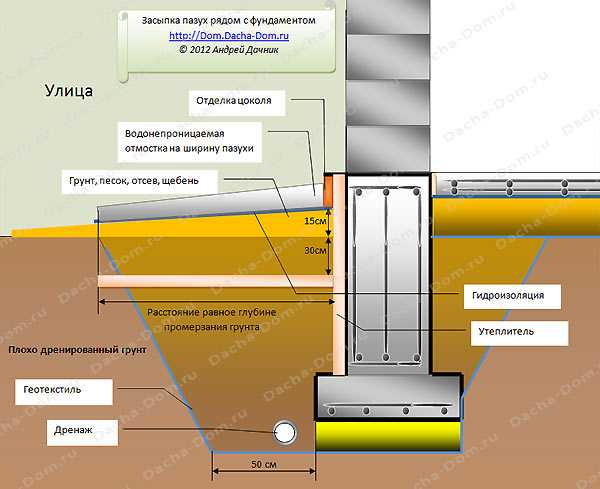

Устройство защитной дренажной системы

Технология отсыпки

Необходимость соблюдения строительных регламентов превращает довольно простую процедуру в сложный процесс, который состоит из нескольких этапов.

Регулировка влажности грунта

Согласно положениям СНиП, применять для обратной отсыпки можно грунт только определённой влажности. Она должна составлять от 12 до 15% для лёгких грунтов (песок, супесь) и не более 20% для тяжёлых (глина, суглинок, гравийно-песчаная смесь).

Процент влажности устанавливается в лабораторных условиях при помощи специальной аппаратуры. В случае, если грунт за время лежания на строительной площадки чересчур высох, его требуется перед засыпкой увлажнить.

Для увлажнения следует использовать не обычную воду, а цементно-водный раствор. Профессиональные строители называют его цементным молочком.

Приготовить его можно прямо на строительной площадке. Для этого в ёмкость заливается вода, после чего добавляется цемент и тщательно размешивается. Можно использовать для приготовления молочка и бетоносмесители. В итоге должен получиться раствор молочно-белого цвета, при этом консистенция его должна быть, как у простой воды. Слишком прозрачный раствор считается слабым, а чересчур густой — слишком «крепким».

Если же грунт является слишком влажным, то перед засыпкой его следует просушить. Для этого время от времени его разрыхляют и переворачивают с помощью бульдозеров или экскаваторов. Под действием солнца и ветра из грунта удаляется лишняя влага, и, когда он дойдёт до кондиции, его засыпают в пазухи.

Засыпка грунта

При заполнении пазух также нужно соблюдать техусловия проведения работ. Грунт засыпается не сразу, а равномерно по всему периметру тонкими слоями. Толщина каждого слоя не должна превышать 30-50 см. После укладки каждый слой должен проливаться цементным молочком и уплотняться.

Для обратной отсыпки нельзя использовать плодородный верхний слой почвы. Со временем органические включения перегнивают, оставляя после себя пустоты.

Во время проведения вскрышных работ на строительном участке перегной следует складировать отдельно от неорганического грунта. Использовать чернозём можно будет в дальнейшем для обустройства придомовой территории. Внутреннюю отсыпку подвального пространства следует производить только после того, как будут засыпаны все внешние пазухи котлована. Если проектом предусмотрено устройство подвального помещения или цокольного этажа, внутренняя засыпка не производится.

Высота засыпки зависит от конструкции основания. Если в стенах фундамента предусмотрены вентиляционные продухи, то грунт засыпается на 20 – 30 см ниже этих отверстий, а стены без таковых отдушин оборудуются непосредственно до перекрытия 1 этажа. В последнем случае отсыпка может служить основой, на которую производится бетонная заливка черновых полов.

Уплотнение засыпки является обязательным технологическим условием. Чем плотнее грунт, тем обеспечивается большая устойчивость всего несущего основания постройки. В идеале плотность отсыпки должна составлять порядка 0,9 – 0,95 от плотности коренного, не потревоженного земляными работами грунта.

На практике для достижения этого показателя и используется послойная отсыпка с тщательным уплотнением каждого последующего слоя. Это позволяет также избежать последующей просадки засыпки, её вымывания, провисания и разрушения водоотводной отмостки.

Уплотнение почвы виброплитой

Материал для обратной засыпки

Наиболее часто для засыпки используются песок и глина, либо смесь этих видов грунта — суглинок или супесь. Среди инженеров-строителей нет однозначного мнения, какой же тип грунта лучше всего подходит для обратной отсыпки, но большинство специалистов всё же склоняются в пользу песка.

В поддержку приводятся следующие достоинства засыпки пазух песком:

  1. Песок относится к материалам с хорошими дренирующими свойствами. Дождевая и талая вода не задерживается надолго в песчаном слое, а уходит в нижние слои почвы. Благодаря этому пространство вокруг несущего основания здания будет избавлено от избытка сырости, а следовательно от неблагоприятного воздействия на бетонную заливку влаги в тёплое время года и сил пучения грунта зимой.
  2. Песок неплохо трамбуется и после уплотнения не склонен к повторному разрыхлению при высыхании. Это позволяет дополнительно укрепить стенки фундамента здания, придать им устойчивость и прочность.
  3. Песчаный грунт не относится к просадочным почвам: со временем его плотность и несущие способности только увеличиваются. Общая прочность песчаников не велика, но вполне достаточна для обеспечения надёжной фиксации основания постройки.

Все перечисленные плюсы «работают» только при условии, что засыпной песчаный грунт был заранее подготовлен в соответствии со всеми требования СНиП. В противном случае он может стать просто бесполезным «балластом», легко размываемым потоками воды и не обеспечивающим нужной прочности фундаменту.

Использование песка

Для обеспечения длительной службы несущего основания особое внимание следует уделить процессу уплотнения засыпного грунта. Эффективность уплотнения во многом зависит от технических характеристик самого песка. Лучше всего для отсыпки пазух использовать не песок, вынутый при копке котлована.

Если же строительство ведётся на глинистых грунтах, следует засыпать привозной песок, взятый из подпочвенных слоёв — так называемый «овражный песок». В таком материале содержится некоторое количество мельчайших частиц минеральных солей, соединений различных металлов, прежде всего, железа и алюминия, которые при его уплотнении или смачивании образуют прочные связи.

Засыпка внешних пазух экскаватором

Этих достоинств лишён песок, полученный путём дробления горных пород («карьерный песок») и намытый земснарядами со дна рек и озёр («речной песок»). Перед использованием овражный песок следует очистить от органических включений — чернозёма, веток, корневищ, но не рекомендуется промывать, чтобы с водой не вымывались коллагенные частицы, «склеивающие» песчинки между собой.

Ещё более эффективным способом с точки зрения обеспечения плотности засыпки будет использование для обратной засыпки песчано-гравийной смеси (ПГС). Данная смесь обладает достаточными показателями плотности и без участия дополнительных связующих компонентов. Оптимальным соотношением компонентов смеси будет 60% песка и 40% — некрупного гравия. Такая смесь хорошо уплотняется, имеет достаточно большую массу и отлично пропускает сквозь себя влагу, не давая ей скапливаться близ стенок фундамента или цоколя.

Использование глины

В некоторых случаях песок для засыпки пазух бывает недоступен или доставка его на строительную площадку обходится слишком дорого. Тогда приходится использовать глинистый грунт, вынутый во время земляных работ. Заполнение пазух глиной требует от строителей соблюдения ряда технологических правил.

Для обратной отсыпки лучше использовать тощую глину, так как она менее склонна к впитыванию и удержанию воды. Чтобы облегчить процесс трамбовки, к твёрдой тощей глине следует добавить около 5% глины жирных сортов. Такой небольшой процент практически не повлияет на свойства засыпного грунта, но позволит ускорить и упростить весь процесс.

Если глина используется для обратной засыпки фундамента, возведённого на прочных каменистых породах, то она мало отличается по своей эффективности от песка и ПГС.

Жирная глина может применяться при отсыпке пазух для сооружения глиняного замка — водонепроницаемого слоя, предназначенного для воспрепятствования проникновения влаги вглубь засыпного грунта. Для этого после засыпки пазух сверху укладывают слой предварительно размоченной жирной глины толщиной в 15-20 см. Укладку глины следует производить в несколько приёмов, 3-4 слоями по 5 см. При этом каждый последующий слой наносится только после того, как предыдущий слой глины достаточно подсохнет и затвердеет.

На видео показана технология проведения обратной отсыпки:


Несмотря на кажущуюся простоту, работа по обратной засыпке пазух представляет собой весьма ответственный и сложный процесс. Следуя всем рекомендациям СНиП, при помощи отсыпного грунта можно значительно увеличить прочность и продлить срок службы фундамента и всего здания.

kakfundament.ru

Засыпка пазух мелкозаглубленного ленточного фундамента дома

Глава из книги "Мелкозаглубленный ленточный фундамент"

По требованиям пункта 4.25 ВСН 29-85 ширина засыпаемых песком (непучинистым грунтом – крупным и средним песком, щебнем, гравием) пазух вокруг мелкозаглубленного ленточного фундамента определяется в зависимости от глубины промерзания грунтов и от их дренажных свойств. В грунте обратной засыпки в пределах 60 см от стены дома не должно быть твердых включений размером более 250 мм. При условии хорошей дренированности грунта, или при устройстве кольцевого дренажа,  и при глубине промерзания грунтов до 1 м  ширина пазухи может составлять всего 0,2 м.  При глубинах  промерзания грунта от 1 до 1,5 м  минимально допустимая ширина пазухи составляет не менее 0,3 м.  На грунтах с глубиной промерзания от 1,5 до 2,5 м пазуху желательно засыпать на ширину не менее 0,5 м. Глубина засыпки пазух в данном случае принимается не менее 3/4 глубины заложения мелкозаглубленного ленточного фундамента, считая от планировочной отметки.

При плохой дренированности грунта и невозможности отвода воды из непучинистого грунта, засыпку пазух мелкозаглубленного ленточного фундамента можно рекомендовать на ширину, равную на уровне подошвы фундамента 0,25-0,5 м. От основания мелкозаглубленного ленточного фундамента ширина засыпки пазухи должна увеличиваться и на уровне поверхности земли (планировочной отметки) быть равной глубине промерзания грунта.
Рекомендуется производить засыпку пазухи только не мерзлым  грунтом, слоями толщиной не более 20 см, с тщательным трамбованием каждого слоя в отдельности. При выполнении работ по обратной засыпке пазух и котлованов следует предусмотреть меры, позволяющие избежать повреждения дренажных труб, стен подвалов и нанесенных на них теплоизоляционных, влагоизоляционных, гидроизоляционных и пароизоляционных слоев.  Использовать при засыпке пазух  в одном слое грунты разных типов не допускается, если это не предусмотрено проектом [пункт 4.2 СНиП 3.02.01-87]. В пределах обратной засыпки твердые включения, должны быть равномерно распределены в отсыпаемом грунте и расположены не ближе 0,2 м от фундамента. Пазуха, засыпанная непучинистым грунтом, должна быть обязательно укрыта поверхностной водонепроницаемой отмосткой (жесткой или мягкой с гидроизоляцией) для отвода осадков,  поступающих с кровли.

Размеры засыпаемых пазух на плохо дренированных грунтах или при невозможности водоотвода

В обычных условиях при наличии дренажа пазухи в грунте засыпаются крупным или средним песком (в смеси с керамзитом фракции 10-20 или без него), щебнем, гравием.  Засыпка пазух непучинистым грунтом и его уплотнение должны выполняться с обеспечением сохранности гидроизоляции мелкозаглубленного ленточного фундамента и подземных коммуникаций (кабелей, трубопроводов). Работы по засыпке пазух следует производить сразу после устройства гидроизоляции и утепления фундамента. Не допускается оставлять открытыми пазухи длительное время. Засыпку пазух рекомендуется доводить до отметок, гарантирующих надежный отвод поверхностных вод. В зимних условиях грунт для засыпки пазух должен быть талым.

Засыпанный песок требуется уплотнить [пункт 6.4 ВСН 29-85]. После окончания работ по устройству мелкозаглубленных ленточных фундаментов следует незамедлительно закончить вокруг здания планировку с обеспечением стока атмосферных вод от здания и устройством отмосток. Не допускается оставлять мелкозаглубленные (незаглубленные) фундаменты незагруженными на зимний период. Если это условие по каким-либо обстоятельствам оказывается невыполнимым, вокруг фундаментов следует устраивать временно теплоизоляционные покрытия из опилок, шлака, керамзита, шлаковаты, соломы и других материалов, предохраняющих грунт от промерзания.

Запрещается устраивать мелкозаглубленные фундаменты на промерзшем основании. В зимнее время допускается устраивать ленточные фундаменты  только при условии глубокого залегания грунтовых вод с предварительным оттаиванием мерзлого грунта и обязательной засыпкой пазух непучинистым материалом. Поверх засыпки устраивается кольцевое утепление грунта и мягкая (щебень, керамзит, грунт) или жесткая (мощение, отливка) отмостка.

Выбор конструкции мелкозаглубленного ленточного фундамента
Подушка под ленточный фундамент


dom.dacha-dom.ru

Обратная засыпка пазух фундамента

← Вернуться к списку статей

По требованиям пункта 4.25 ВСН 29-85 ширина засыпаемых песком (непучинистым грунтом – крупным и средним песком, щебнем, гравием) пазух вокруг ленточного фундамента определяется в зависимости от глубины промерзания грунтов и от их дренажных свойств. В грунте обратной засыпки в пределах 60 см от стены дома не должно быть твердых включений размером более 250 мм. При условии хорошей дренированности грунта, или при устройстве кольцевого дренажа, и при глубине промерзания грунтов до 1 м ширина пазухи может составлять всего 0,2 м. При глубинах промерзания грунта от 1 до 1,5 м минимально допустимая ширина пазухи составляет не менее 0,3 м. На грунтах с глубиной промерзания от 1,5 до 2,5 м пазуху желательно засыпать на ширину не менее 0,5 м. Глубина засыпки пазух в данном случае принимается не менее 3/4 глубины заложения фундамента, считая от планировочной отметки.

При плохой дренированности грунта и невозможности отвода воды из непучинистого грунта, засыпку пазух можно рекомендовать на ширину, равную на уровне подошвы фундамента 0,25-0,5 м. От основания фундамента ширина засыпки пазухи должна увеличиваться и на уровне поверхности земли (планировочной отметки) быть равной глубине промерзания грунта.

Рекомендуется производить засыпку пазухи только не мерзлым грунтом, слоями толщиной не более 20 см, с тщательным трамбованием каждого слоя в отдельности. При выполнении работ по обратной засыпке пазух и котлованов следует предусмотреть меры, позволяющие избежать повреждения дренажных труб, стен подвалов и нанесенных на них теплоизоляционных, влагоизоляционных, гидроизоляционных и пароизоляционных слоев. Использовать при засыпке пазух в одном слое грунты разных типов не допускается, если это не предусмотрено проектом [пункт 4.2 СНиП 3.02.01-87]. В пределах обратной засыпки твердые включения, должны быть равномерно распределены в отсыпаемом грунте и расположены не ближе 0,2 м от фундамента. Пазуха, засыпанная непучинистым грунтом, должна быть обязательно укрыта поверхностной водонепроницаемой отмосткой (жесткой или мягкой с гидроизоляцией) для отвода осадков, поступающих с кровли.

Размеры засыпаемых пазух на плохо дренированных грунтах или при невозможности водоотвода

В обычных условиях при наличии дренажа пазухи в грунте засыпаются крупным или средним песком (в смеси с керамзитом фракции 10-20 или без него), щебнем, гравием. Засыпка пазух непучинистым грунтом и его уплотнение должны выполняться с обеспечением сохранности гидроизоляции фундамента и подземных коммуникаций (кабелей, трубопроводов). Работы по засыпке пазух следует производить сразу после устройства гидроизоляции и утепления фундамента. Не допускается оставлять открытыми пазухи длительное время. Засыпку пазух рекомендуется доводить до отметок, гарантирующих надежный отвод поверхностных вод. В зимних условиях грунт для засыпки пазух должен быть талым.

Засыпанный песок требуется уплотнить [пункт 6.4 ВСН 29-85]. После окончания работ по устройству фундаментов следует незамедлительно закончить вокруг здания планировку с обеспечением стока атмосферных вод от здания и устройством отмосток. Не допускается оставлять мелкозаглубленные (незаглубленные) фундаменты незагруженными на зимний период. Если это условие по каким-либо обстоятельствам оказывается невыполнимым, вокруг фундаментов следует устраивать временно теплоизоляционные покрытия из опилок, шлака, керамзита, шлаковаты, соломы и других материалов, предохраняющих грунт от промерзания.

Запрещается устраивать мелкозаглубленные фундаменты на промерзшем основании. В зимнее время допускается устраивать ленточные фундаменты только при условии глубокого залегания грунтовых вод с предварительным оттаиванием мерзлого грунта и обязательной засыпкой пазух непучинистым материалом. Поверх засыпки устраивается кольцевое утепление грунта и мягкая (щебень, керамзит, грунт) или жесткая (мощение, отливка) отмостка.

dom032.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
