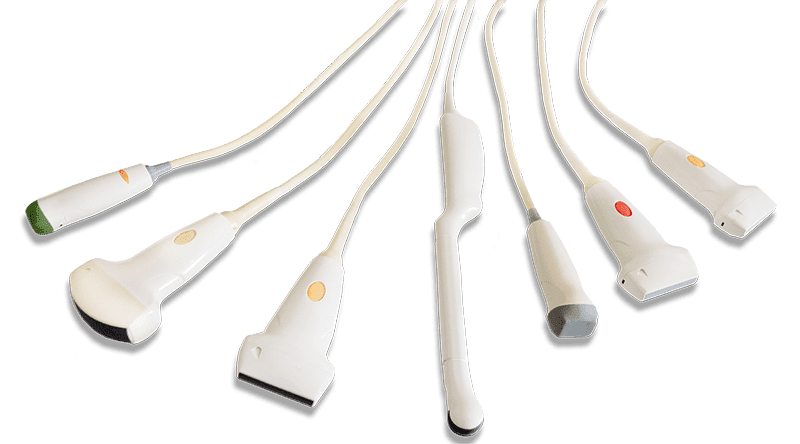

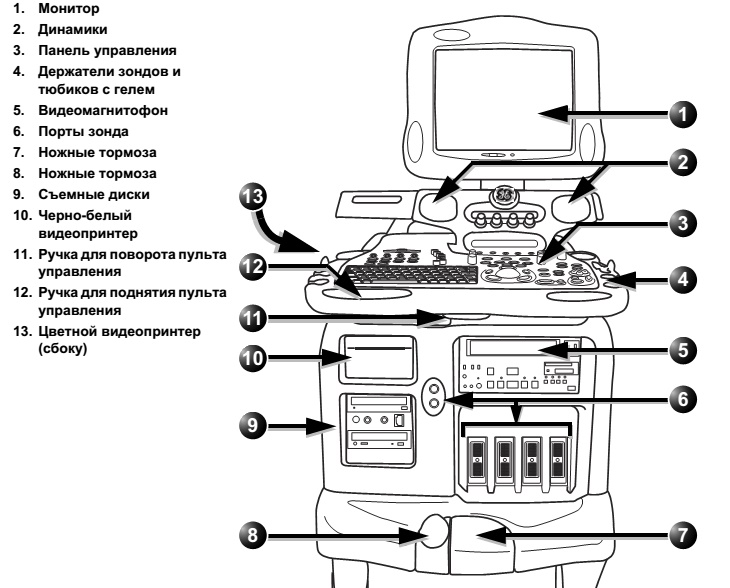

Ультразвуковое оборудование использую для исследования органов человека, а также для обнаружения патологий и заболеваний. Как и с любым оборудованием, здесь важно следовать правилам при работе с техникой. Одним из таких является дезинфекция. По требованию к обработке датчиков УЗИ-аппарата в СанПиН 2.1.3.2630-10 детали УЗИ-оборудования дезинфицируются после каждого исследования. И к этому надо подходить аккуратно, так как датчик можно легко вывести из строя, а ремонт и покупка нового — дорогостоящее мероприятие.
Сканирующие поверхность насадки необходимо дезинфицировать полностью. Их нельзя обеззараживать в автоклаве или при полном погружении в жидкость — у них довольно сложная конструкция.
Уровни обработки
| Уровень | Классификация | Датчик |
| поверхностная | некритический | не контактирует с поврежденной кожей |
| глубокая | полукритический | погружался в полость в презервативе |
| стерилизация | критический | касался внутренних органов |

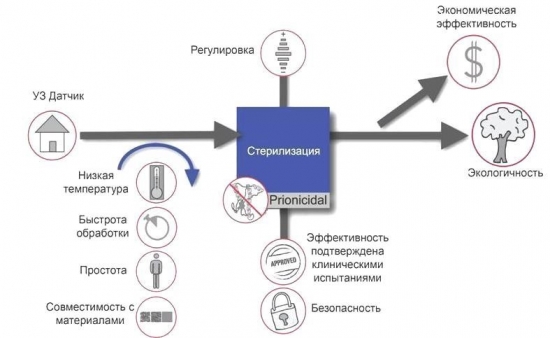

Глубокая дезинфекция
Для контактировавших со слизистыми оболочкам и внутренними органами насадок:
- предварительное очищение — допустимо использование щетки для рельефных поверхностей, щелей;
- дезинфекция глубокая — устройство замачивают в дез средство по рекомендациям производителя;
- ополаскивание — чистой водой, затем протирание салфетками досуха. При использовании альдегидов как дезинфектанта споласкивайте деталь тщательно в трех резервуарах.
Поверхностная обработка
- Предварительное очищение: водостойкого датчика — под струей воды, не водостойкого — влажной мягкой материей. Проводится после каждого пациента.
- Поверхностная дезинфекция — влажными салфетками и путем орошения спреем. Вариант зависит от поверхности, соприкасавшейся с устройством.
- Насадка высыхает или протирается досуха.
Рекомендации по обработке УЗИ-датчиков
- Медработники, обрабатывающие диагностические инструменты, должны быть в маске, халате, защитных очках.
- При погружении датчика в полости нужно применять стерильное покрытие, утилизируемое после обследования.
- Стерильное покрытие обязательно применять при мониторинге носителей инфекций, заменять после каждого использования.
- Временами с поверхности насадки необходимо делать посев на питательные среды, чтобы контролировать дезинфекцию.
- При попадании на деталь биологической жидкости элемент нужно качественно продезинфицировать. Прежде чем помещать датчик в жидкость, необходимо удостовериться в его водонепроницаемости.
- При работе с пациентами вне группы риска можно не использовать защитное покрытие. Можно просто вытереть деталь после диагностики пациента сначала сухой салфеткой, затем с дезинфектантом и далее — чистой досуха.
- При обследовании пациентов в группе риска, погружении сканирующей насадки в полость после извлечения изолятора ее очищают аналогично.
Прежде чем помещать датчик в жидкость, необходимо удостовериться в его водонепроницаемости.Обработка датчиков УЗИ — инструкция
Следующие мероприятия проводится с использованием перчаток, при тщательном проветривании помещения.
Подготовка
- Перед дезинфекцией нужно отсоединить деталь от сканера.
- Аккуратно удалить с ее корпуса гель увлажненной мягкой материей.
- Промыть насадку мыльным раствором, используя нежесткую губку. Не следует допускать сильное трение линзы!
- Убрать остатки мыльного раствора и высушить деталь на открытом воздухе, протереть мягкой материей.
Непосредственная дезинфекция
- Подготовить дезинфектант и внимательно изучить инструкцию к нему.
- Погрузить обработанный и высушенный датчик в средство по инструкции.
- Вынуть устройство из дез раствора.
- Промыть считыватель под струей воды.
- Оставить элемент сушиться на открытом воздухе.
Средства для обработки УЗИ-датчиков
Производители ультразвуковых сканеров рекомендуют следующие дезинфектанты:
| Название | Форма выпуска | Действующее вещество |
| TristelTrio | салфетки | ПАВ, энзимы |
| TristelTrio | салфетки | Энзимы, ПАВ |
| SalvaniospH 7 | раствор | Дидецилметилполиэтоксиаммонияпропионат 8.75 %, ПАВы и др. |
Российские аналоги для дезинфекции УЗИ-датчиков:
- Авансепт;
- Тетрамин;
- Лизаксин;
- Трилокс;
- Миродез.
Средства для глубокого очищения:
- Omnicide 28;
- Cidex;
- Anioxyde 1000;
Ограничения и запреты
Для очищения насадки к ультразвуковому сканеру обязательно применение дез средства. Деталь нельзя полностью погружать, стерилизовать паром. Температура больше 60 градусов для нее недопустима.
Протирают лишь ограниченную область датчика салфеткой с дезинфицирующей пропиткой. Притом объем жидкости должен быть умеренным, не избыточным, чтобы не нарушился акустический механизм.
Нельзя применять дез средства со спиртом, с перекисью водорода, с хлористым аммонием во избежание повреждений, а в дез средстве и акустическом геле не должны быть:
- минеральные масла;
- йод;
- ланолин;
- метил;
- алое вера.
Нельзя:
- держать насадку в дез средстве дольше рекомендованного в инструкции срока;
- погружать в дезинфектант коннектор и кабель;
- механически повреждать провод, перекручивать.
Перед каждой процедурой дезинфекции УЗИ-датчика необходимо осматривать прибор на предмет дефектов — это могут быть сколы, трещины, заломы. Для более длительной эксплуатации нужно хранить устройство в предназначенном для него чехле. Необходимо надежно фиксировать деталь на сканере, компактно размещать провода. Если изображение не очень высокого качества, не стоит сильно давить на насадку во время диагностики. Поможет не давление датчика, а настройка аппарата. Проводя обследования внутри полостей, нужно применять специальные презервативы для оборудования. При отсутствии расходников пользуются обычными презервативами без смазок.
Смотрите также
Обзор УЗИ: дезинфекция и обработка датчиков — Статьи
Обработка, уход и дезинфекция ультразвуковых датчиков темы крайне важные, но им, к сожалению, уделяется недостаточно внимания. Сохранение датчика в целости и сохранности напрямую влияет на безопасность пациента и качество диагностики ультразвукового обследования.
Сам по себе УЗИ аппарат без датчика бесполезен, выход из строя может остановить работу всего кабинета ультразвуковой диагностики. Замена же датчика иногда сопоставима с покупкой нового ультразвукового аппарата.
Итак, ультразвуковые датчики чаще всего контактируют с внешней средой, поэтому они в большей степени нуждаются в правильной обработке и дезинфекции. В документации производителей к оборудованию указаны собственные правила по уходу, а также рекомендованы дезинфицирующие средства.
Рекомендации по эксплуатации и уходу за датчиком:
- Перед каждой диагностикой рекомендуем осматривать датчик на предмет целостности.
- Кроме самого датчика необходимо следить за кабелем, не допускать его попадания под колеса и вообще не оставлять на полу. Поврежденный кабель датчика серьезно влияет на качество картинки.
- Ни в коем случае не допустить удара или падения датчика. Микротрещины на датчике — это скопление бактерий и быстрый выход датчика из строя.
- Рекомендуем осматривать линзу датчика как можно чаще, при малейших повреждениях, сколах, деформации или появления пузырей, обратитесь в сервисную службу.
Рекомендации по обработке и дезинфекции:
-

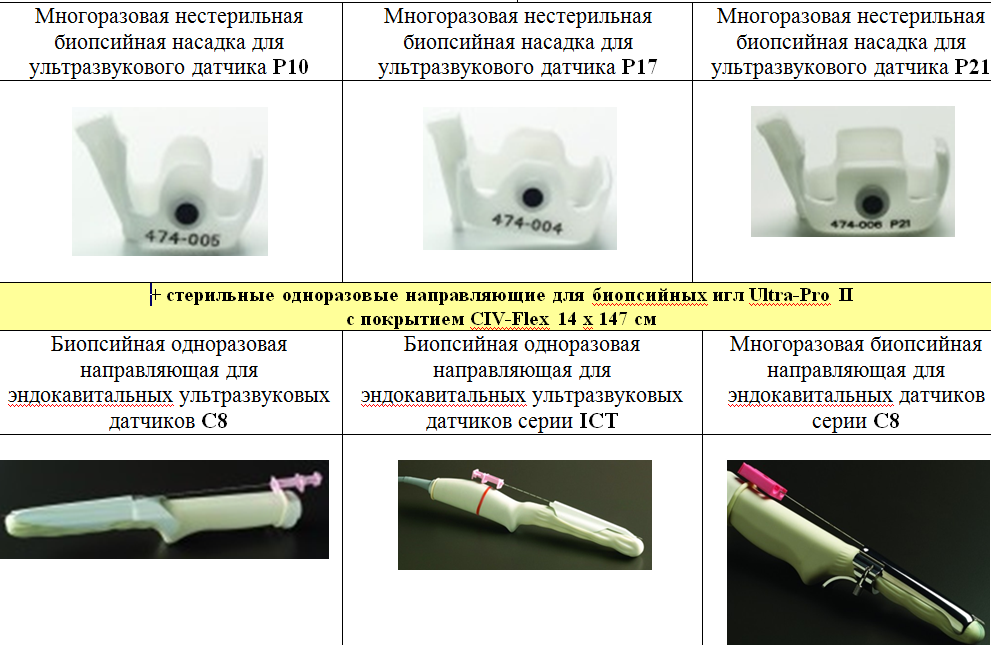

При эндокавитальных исследованиях и малоинвазивных процедурах рекомендуется всегда использовать стерильное покрытие (безлатексное/латексное). Покрытие утилизируется после исследования.
-
При проникновении биологических жидкостей необходимо провести тщательную дезинфекцию (используйте дезинфектор, прописанный в документации к устройству). При погружении датчика в раствор убедитесь, что он водонепроницаемый.
-
В группах риска (пациенты с гепатитом, ВИЧ и прочие) при общих исследованиях (контакт только с кожными покровами) рекомендуют пользоваться стерильным/нестерильным покрытием (безлатексное/латексное).
Покрытие утилизируется после исследования. -
Общие ультразвуковые исследования пациентов, не входящих в группу риска, возможно проводить без защитного покрытия. После исследования ультразвуковой датчик вытирается сухой салфеткой, затем дважды протирается влажной салфеткой с дезинфицирующим веществом и протирается насухо.
-
При полостных исследованиях и исследований пациентов из группы риска, после снятия покрытия рекомендуется провести процедуру как при общем ультразвуковом исследовании.
-
При попадании биологических жидкостей на ультразвуковой датчик рекомендуется провести тщательную дезинфекцию. Помыть датчик в теплом мыльном растворе, высушить и дезинфицировать согласно руководству к аппарату и дезинфектанту. Датчик промыть под проточной водой и высушить. При проведении дезинфекции персонал должен находиться в защитной маске и перчатках.
-
Рекомендуется регулярно проводить бактериальный посев с поверхности ультразвукового датчика и аппарата.
Покрытие утилизируется после исследования.
Принцип работы, области применения и ограничения ультразвуковых датчиков
Рисунок 1: Ультразвуковой датчик HC SR04. (Источник: Digikey) Ультразвуковой датчик (или преобразователь) работает по тому же принципу, что и радарная система. Ультразвуковой датчик может преобразовывать электрическую энергию в акустические волны и наоборот. Сигнал акустической волны представляет собой ультразвуковую волну, распространяющуюся с частотой выше 18 кГц. .Известный ультразвуковой датчик HC SR04 генерирует ультразвуковые волны с частотой 40 кГц.
Обычно для связи с ультразвуковым датчиком используется микроконтроллер.Чтобы начать измерение расстояния, микроконтроллер отправляет триггерный сигнал на ультразвуковой датчик.Рабочий цикл этот сигнал запуска составляет 10 мкс для ультразвукового датчика HC-SR04.При срабатывании ультразвуковой датчик генерирует восемь всплесков акустических (ультразвуковых) волн и запускает счетчик времени.Как только получен отраженный (эхо) сигнал, таймер останавливается.
выходом ультразвукового датчика является высокий импульс с такой же длительностью, как разница во времени между переданными ультразвуковыми вспышками и принятым эхо-сигналом.
Микроконтроллер интерпретирует временной сигнал в расстояние, используя следующие функции:
Теоретически расстояние можно рассчитать, используя формулу измерения TRD (время/скорость/расстояние). Поскольку вычисляемое расстояние — это расстояние, пройденное от ультразвукового преобразователя до объекта и обратно до преобразователя, это двустороннее путешествие. Разделив это расстояние на 2, можно определить фактическое расстояние от датчика до объекта. Ультразвуковые волны распространяются со скоростью звука (343 м/с при 20°C). Расстояние между объектом и датчиком составляет половину расстояния, пройденного звуковой волной.[iv] Следующее уравнение вычисляет расстояние до объекта, расположенного перед ультразвуковым датчиком:
Применение
Ультразвуковые датчики используются во многих областях техники.
«Бесконтактное» измерение расстояния очень полезно в автоматизации, робототехнике и приборостроении. Ниже мы исследуем применение ультразвуковых датчиков:
Ультразвуковые анемометры
Рис. 3: Двухмерный ультразвуковой анемометр определяет горизонтальную составляющую скорости и направления ветра (Источник: Biral) направление эффективно. Двухмерные анемометры могут измерять только горизонтальную составляющую скорости и направления ветра, тогда как трехмерные анемометры также могут измерять вертикальную составляющую ветра.Помимо измерения скорости и направления ветра, ультразвуковые анемометры также могут измерять температуру, поскольку на скорость ультразвуковых волн влияют колебания температуры, при этом сохраняя независимость от изменений давления. Температура рассчитывается путем измерения изменений скорости ультразвукового звука.
Ультразвуковой анемометр более долговечен по сравнению с чашечным и крыльчатым анемометром, так как не имеет движущихся частей и работает с использованием ультразвуковых волн.
[vi]
Уровень моря
Уровень моря используется для контроля уровня моря. Он также обнаруживает приливы, штормовые нагоны, цунами, волны и другие прибрежные процессы. [vii] Датчик уровня воды может использовать ультразвуковой датчик для определения уровня воды в режиме реального времени. Датчик часто связан с онлайн-базой данных, где ведется запись, и в случае рискованной ситуации система может вызвать тревогу.
Уровень в резервуаре
Измерение уровня жидкости в резервуаре аналогично мареографу. Однако в этом случае жидкостью может быть чистая вода, коррозионно-активное химическое вещество или легковоспламеняющаяся жидкость. В отличие от оптических датчиков и поплавковых выключателей, ультразвуковые датчики менее подвержены коррозии, поскольку они не вступают в контакт с жидкостью.
Функционирует при солнечном свете
Солнечный свет на поверхности Земли примерно на 52-55% состоит из инфракрасного света.[ix] Если инфракрасный датчик обнаруживает объект с помощью инфракрасного света, процесс нарушается из-за интерференции инфракрасного излучения. свет, присутствующий в солнечном свете. Однако на ультразвуковые датчики не влияет инфракрасный спектр солнечного света.
Системы направления полотна
Системы направления полотна позиционируют плоские материалы (например, газету, пластиковую пленку) и широко используют ультразвуковые датчики. По словам Maxcess, «В 1939 году Ирвин Файф изобрел первый веб-гид в своем гараже в Оклахома-Сити, штат Оклахома, решив задачу владельца газеты по выравниванию бумаги в его высокоскоростной газетной машине». [x] Система веб-гида. использует бесконтактный датчик для обнаружения и отслеживания объектов на нескольких этапах. Цель состоит в том, чтобы убедиться, что материал расположен правильно.
Если материал выходит из выравнивания, система механически возвращает его на путь обработки машины. Ультразвуковые датчики подходят для систем управления полотном, поскольку этот процесс требует бесконтактной, высокоскоростной и эффективной функциональности.
Навигация БПЛА
Рис. 5: Ультразвуковой датчик, измеряющий высоту во время полета дрона. (Источник: RadioLink)Беспилотные летательные аппараты (БПЛА) — или дроны — обычно используют ультразвуковые датчики для наблюдения за любыми объектами на пути БПЛА и на расстоянии от земли.
Автономная функция определения безопасного расстояния позволяет дрону избежать крушения. А поскольку траектория полета меняется мгновенно, ультразвуковое определение расстояний может предотвратить падение дрона.
Рисунок 6: Ультразвуковой датчик измеряет расстояние от объекта во время полета дрона. (Источник: RadioLink)Ограничения ультразвуковых датчиков
Ультразвуковые датчики, такие как HC-SR04, могут эффективно измерять расстояния до 400 см с небольшим допуском в 3 мм.
[xiii] Однако, если целевой объект расположен так, что ультразвуковой сигнал отклоняется, а не отражается обратно к ультразвуковому датчику, расчетное расстояние может быть неверным. В некоторых случаях целевой объект настолько мал, что отраженного ультразвукового сигнала недостаточно для обнаружения, и расстояние не может быть правильно измерено.
Кроме того, такие предметы, как ткань и ковер, могут поглощать акустические сигналы. Если сигнал поглощается на конце целевого объекта, он не может отразиться обратно к датчику, и, следовательно, расстояние не может быть измерено.
Рисунок 7: Представление ультразвукового сигнала, отклоненного из-за положения целевого объекта, что приводит к ошибке. (Источник: Macduino) Высокая чувствительность ультразвуковых датчиков делает их эффективными, но эта чувствительность также может вызывать проблемы. Ультразвуковые датчики могут обнаруживать ложные сигналы, исходящие от воздушных волн, нарушаемых системой кондиционирования воздуха, и импульсы, исходящие, например, от потолочного вентилятора.
Ультразвуковые датчики могут обнаруживать объекты, находящиеся в пределах их диапазона, но они не могут различать разные формы и размеры. Однако это ограничение можно преодолеть, используя два датчика вместо одного. Оба датчика можно установить на расстоянии друг от друга, а можно поставить рядом. Наблюдая за перекрывающейся заштрихованной областью, можно лучше понять форму и размер целевого объекта.
Рис. 8: Представление перекрывающейся области при размещении двух ультразвуковых датчиков на расстоянии или рядом друг с другом. (Источник: msu.edu)
Ссылки:
https://www.mouser.com/ds/2/813/HCSR04-1022824.pdf[ii] https://www.mpja.com/download/hc-sr04_ultrasonic_module_user_guidejohn.pdf
https://www.mpja.com/download/hc-sr04_ultrasonic_module_user_guidejohn.pdf
https://www.teachengineering.org/activities/view/nyu_soundwaves_activity1
https://www.arrow.com/en/research-and -events/articles/ultrasonic-sensors-how-they-work-and-how-to-use-them-with-arduino
https://en.
wikipedia.org/wiki/Анемометр
Ультразвуковые датчики ToughSonic® помогают предупреждать о цунами
Принципы термоэкологии: температура, энергия и жизнь; Кларк, Эндрю. 2017
http://www.maxcessintl.com/fife
https://en.wikipedia.org/wiki/Web-guiding_systems
https://www.maxbotix.com/uav-ultrasonic-sensors.htm
https: //www.mouser.com/ds/2/813/HCSR04-1022824.pdf
http://cmra.rec.ri.cmu.edu/content/electronics/boe/ultrasonic_sensor/1.html
https:// www.egr.msu.edu/classes/ece480/capstone/fall09/group05/docs/ece480_dt5_application_note_nkelly.pdf
https://www.egr.msu.edu/classes/ece480/capstone/fall09/group05/docs/ece480_dt5_application_note_nkelly.pdf
Функциональность и технология ультразвуковых датчиков
- Служба поддержки
- Принцип работы
- Функциональность и технология ультразвуковых датчиков
Ультразвуковые датчики являются универсальными в мире датчиков и подходят практически для любых задач обнаружения в промышленных приложениях.
Обнаруживаемые объекты могут быть твердыми, жидкими, гранулированными или порошкообразными. Они надежно обнаруживают прозрачные или глянцевые объекты, а также объекты с изменяющимся цветом. Будучи чрезвычайно устойчивыми к загрязнениям, ультразвуковые датчики проявляют свою эффективность, особенно в суровых рабочих условиях, поскольку на надежность процесса не влияют пыль, дым, туман и т.п.
Принцип работы датчиков
Большинство ультразвуковых датчиков основаны на принципе измерения времени распространения звука между отправкой и приемом (бесконтактный переключатель). Барьерный принцип определяет расстояние от датчика до отражателя (рефлекторный датчик) или до объекта (датчик на пересечение луча) в диапазоне измерения.
Бесконтактные переключатели
Ультразвуковые датчики приближения представляют собой простейшую форму ультразвукового обнаружения объектов. Передатчик и приемник объединены в одном корпусе.
Ультразвук отражается непосредственно от измеряемого объекта к приемнику. Ультразвуковые датчики с функцией обучения отличаются от обычных типов тем, что они обеспечивают более простое и разнообразное управление простым нажатием кнопки.
Типичные области применения:
- Измерение расстояния
- Измерение высоты штабеля
Световозвращающие датчики
Рефлекторный датчик работает по тому же принципу, что и ультразвуковой бесконтактный датчик. Измерение распространения звука определяет расстояние от датчика до отражателя или до объекта в диапазоне измерения. В качестве рефлектора можно использовать любой отражающий звук неподвижный объект.
Типичные области применения:
- Неправильные и наклонные объекты
- Звукоотражающие мишени
- Звукопоглощающие материалы, такие как хлопок и поролон
Датчики сквозного луча
Ультразвуковые датчики на пересечение луча имеют короткое время отклика и большой диапазон.
Передатчик и приемник размещены в двух отдельных корпусах. Передатчик постоянно излучает звуковые волны через воздух к приемнику. Приемник переключается через выходной каскад, когда объект прерывает звуковые волны.
Типичные области применения:
- Обнаружение объектов в быстрой последовательности
- Подсчет объектов из материалов, которые трудно обнаружить (стеклянная тара, ПЭТ-бутылки) бункеры
Ультразвуковые датчики приближения
Устройство и работа
В ультразвуковых датчиках приближения используется специальный звуковой преобразователь, который позволяет попеременно передавать и принимать звуковые волны. Звуковые волны, излучаемые преобразователем, отражаются от объекта и возвращаются в преобразователь. После излучения звуковых волн ультразвуковой датчик переключится в режим приема. Время, прошедшее между излучением и получением, пропорционально расстоянию объекта от датчика.
Цифровой выход
Обнаружение возможно только в пределах зоны обнаружения. Требуемый диапазон чувствительности можно отрегулировать с помощью потенциометра датчика или электронного обучения (кнопка обучения или дистанционное обучение). Если объект обнаружен в пределах заданной области, выход изменит состояние, которое визуализируется встроенным светодиодом.
Обнаружение цели
Звуковые волны лучше всего отражаются от твердых поверхностей. Мишенями могут быть твердые вещества, жидкости, гранулы или порошки. Как правило, ультразвуковые датчики используются для обнаружения объектов там, где оптическим принципам не хватает надежности.
Стандартная мишень
Стандартная мишень представляет собой квадратный плоский объект следующих размеров:
- 15 x 15 мм для Sde до 250 мм
- 30 x 30 мм для Sde до 1000 мм
- 100 x 100 мм для Sde > 1000 мм
Мишень должна быть установлена перпендикулярно оси датчика.
Размер
Для надежного обнаружения объекта отраженный сигнал должен быть достаточно сильным. Интенсивность сигнала зависит от размера объекта. При использовании стандартного объекта доступно полное расстояние сканирования Sd.
Поверхность
Обнаружение звукопоглощающих материалов приведет к уменьшению максимального расстояния обнаружения. Максимальное расстояние обнаружения может быть достигнуто, если максимальная шероховатость объекта не превышает 0,2 мм.
Типичные звукопоглощающие материалы:
- поролон
- хлопок / шерсть / ткань / войлок
- очень пористые материалы
Профили звукового конуса
представляют собой активные чувствительные области для ультразвуковых датчиков. Графики демонстрируют боковые звуковые лепестки ближнего действия, которые расширяют угол апертуры датчика ближнего действия. За счет звукопоглощения и диффузии воздуха лепестки уменьшаются на больших дальностях. Размер, форма, свойства поверхности и направление обнаружения цели имеют очень большое влияние на боковую область обнаружения ультразвукового датчика. Профили звукового конуса применимы ко всему семейству продуктов, например. профиль 100–1000 мм является репрезентативным для всех связанных датчиков с одинаковым диапазоном чувствительности — с цифровыми или аналоговыми выходами и т. д.
Метод измерения
Стандартные квадратные мишени из стали используются для определения формы типичных профилей звукового конуса.
- 15 x 15 мм для Sde до 250 мм
- 30 x 30 мм для Sde до 1000 мм
- 100 x 100 мм для Sde > 1000 мм
Мишени расположены перпендикулярно оси датчика, подошли боком на разное расстояние. Затем строится профиль звукового конуса путем соединения измеренных точек линией. Форма конуса может меняться, если обнаруживаются круглые объекты или объекты другой формы.
Ультразвуковые датчики обратного отражения
Конструкция и принцип работы
Ультразвуковой датчик отражения аналогичен по принципу действия ультразвуковому датчику приближения. Расстояние от датчика до отражателя или до объекта в пределах расстояния обнаружения определяется путем измерения времени распространения. В качестве рефлектора можно использовать любой отражающий звук неподвижный объект. Расстояние срабатывания Sd (расстояние между датчиком и отражателем) можно отрегулировать в соответствии с заданными условиями с помощью потенциометра датчика. Пока измеренное время распространения ультразвукового сигнала соответствует расстоянию от датчика до отражателя, устройство находится в неактивном состоянии. Когда объект попадает на расстояние обнаружения, время распространения изменяется, и датчик переходит в активное состояние. Это также позволяет обнаруживать звукопоглощающие и звукоотражающие объекты.
Обнаружение объекта
Стандартный объект/отражатель
Стандартная цель определяется как квадратный ровный объект с длиной края 30 мм (Sde > 1000 мм: длина края 100 мм, Sde ≥ 2500 мм: 300 мм длина края), которая перпендикулярна базовой оси датчика.
Отражатель должен быть изготовлен из материала с хорошими звукоотражающими свойствами и иметь как минимум такой же размер, как и цель.
Объект на близком расстоянии
Для надежного обнаружения звуковой конус должен быть полностью закрыт, чтобы от отражателя не возвращалось эхо. Необходимый для этого диаметр объекта составляет не менее 30 мм в УРДК 30 и не менее 100 мм в УРАМ 50.
Объект в остальной части рабочего диапазона
Для надежного обнаружения объекта отраженный сигнал должен быть достаточно сильным. Сила отраженного сигнала зависит от размера объекта. Для стандартного объекта или большего размера доступно полное расстояние обнаружения Sd.
Преимущества
- Простое обнаружение даже материалов со 100 % звукопоглощением
- Надежное обнаружение объектов, отклоняющих звук
- Отсутствие слепых зон перед датчиком для объектов ≥ стандартного объекта
Ультразвуковые датчики сквозного луча
Конструкция и работа
Излучатель и приемник находятся в двух отдельных корпусах.
Непрерывный сигнал излучателя улавливается приемником. Объект, прерывающий звуковой луч, заставит приемник отреагировать, подав выходной сигнал. При необходимости пользователь может отрегулировать усиление входного сигнала. Когда объект прерывает звуковой луч, приемник реагирует и выдает выходной сигнал.
С помощью встроенного потенциометра пользователь может при необходимости регулировать усиление входного сигнала.
Состояние выходного каскада, а также интенсивность сигнала отображаются светодиодом.
Угол звукового луча α
Угол звукового луча (α) определяет границы испускаемого конического луча ультразвукового датчика сквозного луча.
Повторяемость
Из-за узкого угла звукового луча повторяемость точки переключения двух последовательных целей при идентичных условиях лучше 3 мм.
Гистерезис
Гистерезис — это разница между рабочей точкой (S1) и точкой срабатывания (S2). Если объект прерывает звуковой луч, уровень сигнала должен быть увеличен примерно на 75 %, чтобы сбросить выходной сигнал.
