Обозначение и маркировка нержавеющих винтов, болтов и шпилек с метрической резьбой по ГОСТ ISO 3506-1–2014
Прочность крепёжных изделий с внешней метрической резьбой, таких как болты, винты и шпильки, регламентирована ГОСТ ISO 3506-1–2014.
Класс прочности болтов, винтов и шпилек по ГОСТ ISO 3506-1–2014 определяет:
— у аустенитных сталей: прочность и удлинение после разрыва при растяжении,
— у мартенситных и ферритных: прочность и удлинение после разрыва, а также твёрдость.
|
Класс стали |
Марка стали |
Класс прочности |
Предел прочности на разрыв Rmа), не менее, МПа |
Условный предел текучести Rр0,2а), |
Удлинение после разрыва Аb), не менее, мм |
||||||
|
Аустенитные |
А1, А2, А3, А4, А5 |
50 |
500 |
210 |
0,6d |
||||||
|
70 |
700 |
450 |
0,4d |
||||||||
|
80 |
800 |
600 |
0,3d |
||||||||
|
a) Напряжения растяжения рассчитывают по площади расчетного сечения болта (Табл. b) Определяют в соответствии с ГОСТ ISO 3506-1–2014, п.7.2.4, сравнением фактической длины винта до испытания и составленных после испытания частей. |
|||||||||||
|
Класс стали |
Марка стали |
Класс прочности |
Предел прочности на разрыв Rmа), не менее, МПа |
Условный предел текучести Rр0,2а), не менее, МПа |
Удлинение после разрыва Аb), не менее, мм |
Твёрдость |
|||||
|
HB |
HRC |
HV |
|||||||||
| Мартенситные |
С1 |
50 |
500 |
250 |
0,2 d |
147 — 209 |
– |
155 — 220 |
|||
|
70 |
700 |
410 |
0,2 d |
209 — 314 |
20 — 34 |
220 — 330 |
|||||
|
110с) |
1100 |
820 |
0,2 d |
– |
36 — 45 |
350 — 440 |
|||||
|
С3 |
80 |
800 |
640 |
0,2 d |
228 — 323 |
21 — 35 |
240 — 340 |
||||
|
С4 |
50 |
500 |
250 |
0,2 d |
147 — 209 |
– |
155 — 220 |
||||
|
70 |
700 |
410 |
0,2 d |
209 — 314 |
20 — 34 |
220 — 330 |
|||||
|
Ферритные |
F1d) |
45 |
450 |
250 |
0,2 d |
128 — 209 |
– |
135 — 220 |
|||
|
60 |
600 |
410 |
0,2 d |
171 — 271 |
– |
180 — 285 |
|||||
|
a) Напряжения растяжения рассчитывают по площади расчетного сечения болта (Табл. b) Определяют в соответствии с ГОСТ ISO 3506-1–2014, п.7.2.4, сравнением фактической длины винта до испытания и составленных после испытания частей. c) Закалка и отпуск при минимальной температуре отпуска 275 °С. d) Номинальный диаметр резьбы d не более 24 мм. |
|||||||||||
3.1 и Табл.3.2).
3.1 и Табл.3.2).С учётом марки сплава и класса прочности болты, винты и шпильки из коррозионно-стойких сталей по ГОСТ ISO 3506-1–2014 классифицируется по следующей схеме:
ГОСТ ISO 3506-1–2014 предусматривает обязательную маркировку болтов, винтов и шпилек с учётом классов прочности нержавеющих сталей по выше приведённой схеме:
«Все болты и винты с шестигранной головкой и винты с внутренним шестигранником в головке номинальным диаметром резьбы d ≥ 5 мм должны иметь четкую маркировку в соответствии с их обозначением» (рис.2.1)
«Маркировка обязательна и должна включать в себя марку стали и класс прочности.
Другие типы болтов и винтов следует маркировать аналогично, где это возможно, и только на головке.»
|
Рис.2.1
а – маркировка болтов и винтов с шестигранной головкой;
б — маркировка винтов с внутренним шестигранником в головке;
где: 1 — товарный знак изготовителя; 2 — марка стали; 3 — класс прочности.
|
Аустенитные нержавеющие стали с содержанием углерода не более 0,03 % могут быть дополнительно промаркированы буквой L.
Пример – А4L-80 (рис.2.1)
При пассивации крепежных изделий в соответствии с ГОСТ ISO 16048-2014 возможна дополнительная маркировка «Р».
Пример – А4-80Р (рис.
2.1).
Другие типы болтов и винтов следует маркировать аналогично, где это возможно, но только на головке. При этом допускается наносить дополнительную маркировку, если она не вызывает путаницу.
Обозначение крепежа МАЗ — болтов, гаек, винтов и шпилек

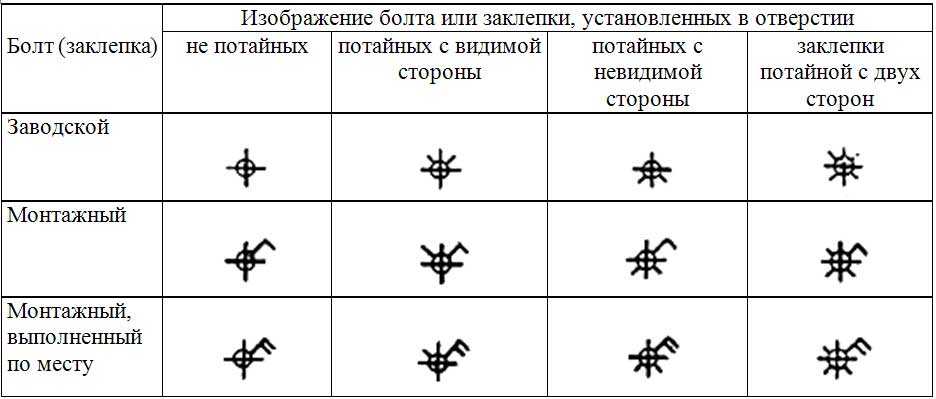

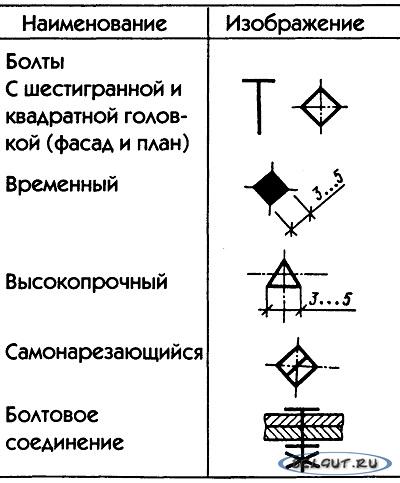

Обозначение крепежа МАЗ, как система, была принята еще в начале XX века в СССР. С большего, позаимствованная из Европы, система была модернизирована и уникализирована для советского рынка. В чертежах крепеж в виде болтов, гаек, винтов и шпилек необходимо строго придерживаться утвержденным обозначениям во всех случаях.
Виды обозначений крепежа:
- упрощенные обозначения — в наименовании крепежного элемента указываются только главные параметры и требования: Гайка М16 ГОСТ, Болт 15х45 ГОСТ, Винт 8х55 ГОСТ и т.д.
- сокращенные — производное от полного обозначения исключающие из себя параметры несущественные для применения: Гайка М16-6Н.
032 ГОСТ, Винт М16-8gx80.029 ГОСТ и т.д. - полный — Болт ВЗМ12х1.25х50.58С.019 ГОСТ, Шайба А30.01.08кп.019 ГОСТ и т.д.
032 ГОСТ, Винт М16-8gx80.029 ГОСТ и т.д.ГОСТ, ОСТ и ТУ — обязательны к указанию и определяют форму геометрии крепежа, точность изготовления, конструкцию. Так же, ГОСТ, ОСТ и ТУ могут указывать на марку стали, прочность крепежа и другие параметры.
Полное обозначение крепежа:
Не трудно догадаться, что все виды обозначения крепежа пошли от полного.
ГОСТ 1759.0-87 применяется для крепежа с резьбой до 48мм, а для крепежа с резьбой свыше 48мм предназначен ГОСТ 18126-94.
Для обозначения крепежа ГОСТ 1759.0-87 и ГОСТ 18126-94 принята схема следующего типа:
Схема обозначения крепежных элементов 1759.0-87 и 18126-94Бытует мнение, что сокращенные и упрощенные обозначения крепежа существуют не зря, в связи с присутствием не критичных параметров в полном, однако никаких данных по этому поводу в документации не предусмотрено.
Примеры обозначения крепежа МАЗ
Болт 3М12х1.
25LH -6gx50.58.С019 ГОСТ 7798-70- Болт — название и тип крепежного элемента;
- В — класс точности болта (существует 3 класса точности, где самый точный обозначается буквой А). В данном примере класс не указан, но присутствует в информации ГОСТ 7798-70 (болты данного стандарта не могут быть другого класса, кроме как В)
- 3 — исполнение болта. Может быть от 1-го и до 4-х исполнений, по умолчанию, если нет обозначение, применяется исполнение 1 и цифра 1 не указывается.
- М — вид резьбы. Зависит от стандарта. Существуют след. виды резьбы: М-метрическая, К-коническая, Тр — трапецеидальная.
- 12 — диаметр резьбы болта в мм.
- 1.25 — шаг резьбы болта (крупный шаг резьбы не указывается). Например: для резьбы М12 шаг 1.25 является мелким, а крупным — 1. 75мм
- LH — направление нарезки резьбы (L = left = левая). Для правой резьбы, направление не указывается.
- 6g — поле допуска резьбы, определяющее класс точности изготовления. Существуют точный, средний и грубый класс. Обозначаются от 4 до 8 цифрами.
- 50 — длина болта в мм.
- 58 — класс прочности болта. Прочностной ряд для болтов углеродистых сталей имеет 11 классов: 36; 46; 48; 56; 58; 66; 68; 88; 98; 109; 129.
- С — указывается примененная сталь. С = спокойная и А = автоматная.
- 01 — вид покрытия (от 01 до 13).
- 9 — толщина покрытия в микронах, мкм
- ГОСТ 7798-70 — тип и номер стандарта на геометрические параметры и конструкцию болта.
75ммВинт ВМ16-6gx45.45Н.40Х.05 ГОСТ 1482-84
- Винт ― название крепёжной детали;
- В ― класс точности винта;
- 1 ― исполнение винта;
- М ― вид резьбы;
- 16 ― номинальный диаметр резьбы винта в миллиметрах, мм;
- 2 ― шаг резьбы винта;
- 6g ― поле допуска резьбы;
- 45 ― длина винта в миллиметрах, мм;
- 45Н ― класс прочности винта установочного;
Параметр | Значение параметра для винтов класс прочности | |||
14H | 22H | 33H | 45H | |
Твердость по: |
| |||
Викерсу HV | От 140 до 290 | От 220 до 300 | От 330 до 440 | От 450 до 560 |
Бринеллю НВ | От 133 до 276 | От 209 до 285 | От 314 до 418 | — |
Роквеллу: |
| |||
HRB | От 75 до 105 | Не менее 95 | — | — |
HRC3 | — | Не более 30 | От 33 до 44 | От 45 до 53 |
Марка стали | 10, 20, 30, 35, 45 | 35, 45, 35Х, 38ХА | 35, 45, 40ХН2МА | 45, 40Х, 45Х, 35Х, 38ХА, 40ХН, 40ХН2МА |
- 40Х ― указание марки стали винта;
- 05 ― цифровое обозначение вида покрытия;
- ГОСТ 1482-84 ― тип и номер стандарта на конструкцию и геометрические параметры винта.
Гайка 2М10х1LH-6Н.32.079 ГОСТ 5927-70
- Гайка ― название крепёжной детали;
- А ― класс точности гайки. В ГОСТ 5927-70 гайки не могут быть другого класса точности, кроме А;
- 2 ― исполнение гайки;
- М ― вид резьбы;
- 10 ― номинальный диаметр резьбы гайки в миллиметрах, мм;
- 1 ― шаг резьбы гайки;
- LH ― обозначение направления нарезки резьбы;
- 6Н ― поле допуска резьбы;
- 32 ― указание группы материала гайки ― в данном случае латунь Л63 ― группа 32;
- 07 ― цифровое обозначение вида покрытия;
- 9 ― толщина покрытия в микронах, мкм;
- ГОСТ 5927-70 ― тип и номер стандарта на конструкцию и геометрические параметры гайки.
Шпилька 2М24х1,5LH-6gx220.
109.45.029 ГОСТ 22032-76Шпилька ― название крепёжной детали;
- В ― класс точности шпильки. ГОСТ 22032-76 подразумевает, что шпильки данного стандарта не могут быть другого класса точности, кроме В;
- 2 ― исполнение шпильки;
- М ― вид резьбы;
- 24 ― номинальный диаметр резьбы шпильки в миллиметрах, мм;
- 1,5 ― шаг резьбы шпильки;
- LH ― обозначение направления нарезки резьбы;
- 6g ― поле допуска резьбы;
- 220 ― длина шпильки в миллиметрах, мм;
- 109 ― класс прочности шпильки;
- 45 ― указание марки стали шпильки;
- 02 ― цифровое обозначение вида покрытия;
- 9 ― толщина покрытия в микронах, мкм;
- ГОСТ 22032-76 ― тип и номер стандарта на конструкцию и геометрические параметры шпильки.
Надеемся, что сейчас вам стало значительно легче подобрать крепеж для вашего автомобиля МАЗ.
Заказать крепеж МАЗ — болты, гайки, шпильки, винты вы можете у нас на сайте. Пишите нам в чат, звоните по телефонам по телефонам: 8 (017) 300-94-00, 8 (017) 300-95-00, отправляйте письма на zakaz@mazik.by.
Приятных покупок!
« Балансир МАЗ
ПГУ 8250.16.09.200 — усилитель пневмогидравлический »
Болты из метрической стали – сорта и классы свойств
Болты, винты и шпильки из метрической стали – предел прочности и прочность на растяжение.
Рекламные ссылки
- Стальные болты — метрические марки
- Стальные болты — марки SAE

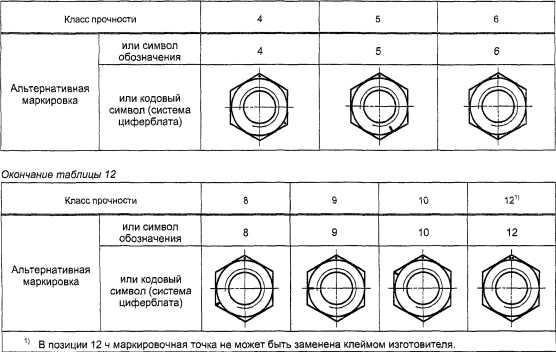

Для метрических болтов прочность соответствует ISO 898 Механические свойства крепежных изделий из углеродистой стали и легированной стали описаны «классами свойств » с обозначениями 4.6, 4.8, 5.8, 8.8, 9.8, 10.9 и 12.9.

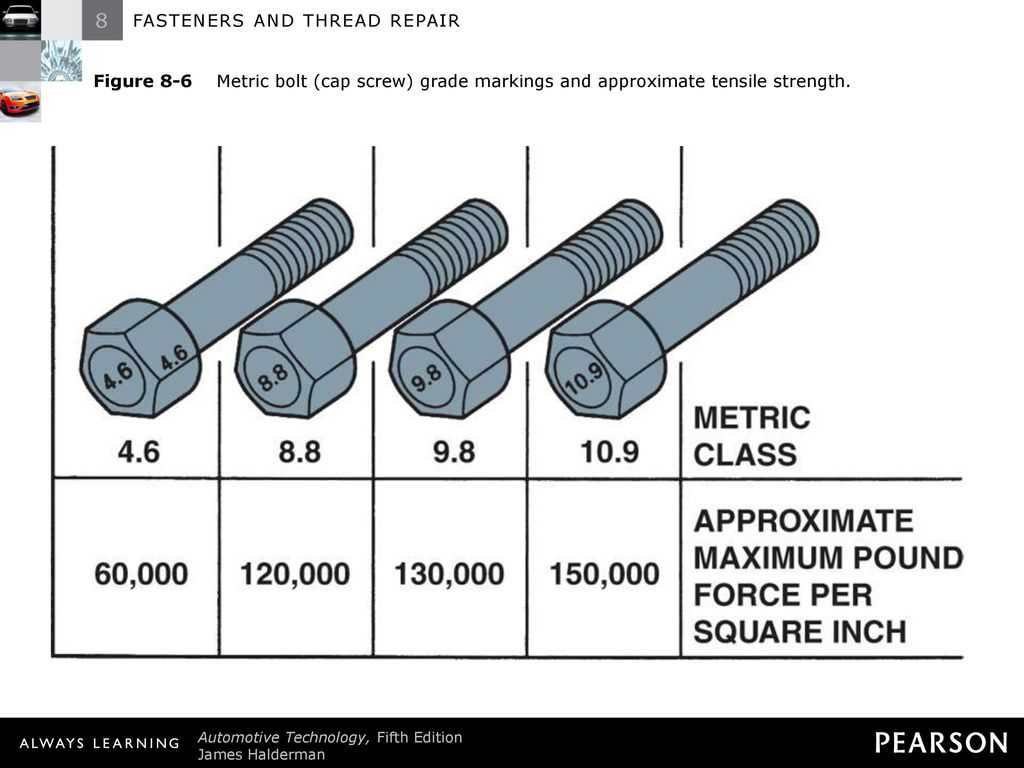

90090022159153 MO0053| Property Class | Head Marking | Size Range (mm) | Minimum Proof Strength (10 6 Pa) | Minimum Tensile Strength (10 6 Pa) | Материал | ||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
