О чем говорят условные обозначения винтов

Если вы решили произвести ремонт мебели, бытовой техники или автомобиля, то в процессе работы можете обнаружить, что нужно приобрести винты. В этом случае, обычно, мы отправляемся в магазин и выбираем необходимый крепеж. Выбирая винты, приходится сталкиваться с их условными обозначениями, которые для непосвященного человека выглядят мало понятным набором цифр, букв и символов. Как разобраться в стандартной маркировке крепежа, чтобы не ошибиться при выборе?

Как выбрать нужный винт по его маркировке?

Несмотря на то, что обозначения большинства метизов выглядят устрашающе, разобраться в обозначениях может каждый. Методика распознания крепежных изделий предельно проста:

  • Найдите на упаковке винтов или на самих изделиях маркировку. Она выглядит приблизительно так:

— # 4-40 x .5
— 1 / 4-20 x 5/8
— М3-0,50 × 10

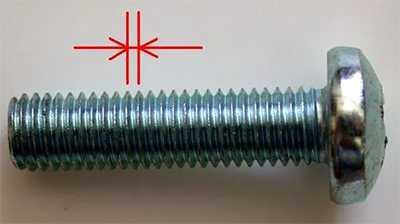

  • Первое число всегда обозначает основной, самый главный диаметр метиза. Если речь идет об унифицированных изделиях, то диаметр может обозначаться в дюймах, цифрами от 0 до 10. При этом, наименьший размер будет равен 0, а самый большой – 10. Иногда встречаются и другие цифры, например 12 и 14. Чаще всего эту маркировку имеют винты устаревшего образца. Их применяют при ремонте или восстановлении оборудования солидного возраста. При этом, #14 совсем не подразумевает диаметр 14 дюймов, но величина будет очень близка к этой цифре. Нечетные цифры встречаются на порядок реже четных. Винты с диаметром более #10, обычно маркируются дробями в тех же дюймах. Например, 1/4-20 обозначает 1/4 дюйма.
  • Для метрической системы используются обозначения типа М3.5. В этом случае, цифра следующая за М всегда обозначает основной диаметр винта в миллиметрах.

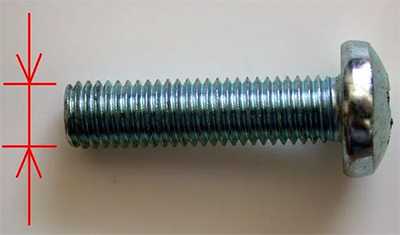

  • В том случае, если используются дюймы, то вторая цифра после диаметра информирует о параметрах резьбы. Она обозначает расстояние между соседними нитями и для удобства выражается в количестве витков резьбы на дюйм длины. Поэтому, винт 1/4-20 – это изделие с основным диаметром резьбы 1/4 и 20 витками резьбы на дюйм.
  • В винтах с метрической маркировкой обозначения имеют следующий вид: M2 x 0.4. Это говорит о том, что винт имеет диаметр 2 мм и шаг резьбы 0,4 мм. Здесь стоит отметить, что шаг не всегда указан на изделии. В этом случае несложно ошибиться, ведь метрические винты могут иметь основную, мелкую и супермелкую резьбу. Если вы не уверены в характеристиках винта, который вам нужно приобрести, то лучше возьмите с собой в магазин старый крепеж, чтобы сравнить изделия визуально.

Системы стандартов

Немного отступив от основной темы статьи, мы обратимся к такому понятию как стандарты. Зная о наличии разных систем, гораздо легче проявлять бдительность при подборе винтов и других крепежных элементов. Наиболее распространенными в мире стандартами, используемыми для обозначения крепежных элементов, являются немецкий DIN (Deutsches Institute für Normung) и японская система промышленных стандартов JIS. Также существуют и другие системы, такие как отечественный ГОСТ, американский ANSI и европейский EN. Несмотря на то, что стандарты часто идентичны, винт JIS M8 из Страны Восходящего Солнца не обязательно будет являться полным аналогом DIN M8. Такие несоответствия очень часто приводят к ошибкам при выборе, так как пользуясь вполне рациональными выводами, мы ожидаем полного сходства метизов с одинаковыми индексами.

Продолжим далее рассматривать маркировку винтов:

  • Длина изделия указывается после знака Х. Эта величина обычно измеряется от нижней части головки, за исключением «потайных» винтов, в которых эта величина замеряется от верхней части.
  • Если размеры указаны в дюймах, то в «формуле» 1/4-20 x 3/4 длиной является последняя величина. Путем несложных расчетов можно определить, что длина такого винта – 0,79 дюйма или 19 мм.
  • В метрической системе длина винта указана в миллиметрах, например у изделия М3-0,50 × 10, длина 10 мм.
  • При выборе винтов для использования в механике, важную роль играет также такая характеристика как класс резьбы. Говоря простыми словами, этот параметр обозначает точность подгонки резьбовых соединений, то есть насколько плотно винт «сидит» в отверстии с резьбой или болт в гайке. Обозначается класс резьбы так: 2А и 2В. В этом случае «А» - это внешняя резьба на винте или болте, а «В» - внутренняя, на гайке или в посадочном отверстии.

Существует и немало других характеристик для винтов, таких как тип головки, используемый материал или вид защитного покрытия. Но эти параметры относятся не к размерам метизов, а к способу монтажа и условиям эксплуатации соединения. В том случае, если вы сомневаетесь в правильности выбора винта или болта для тех или иных целей, лучше обратиться к квалифицированному специалисту. В этом случае будет не лишним взять с собой в магазин крепеж, которому нужно подобрать замену.

Статьи о продукции 08.02.2018 14:07:07

krepcom.ru

Обозначение болтов на чертежах. Обозначение болтов по гост – ориентируемся в мире метизов

Для соединения деталей применяются стандартные крепежные резьбовые детали: болты, винты, шпильки, гайки.

Резьбовые крепежные детали изготовляются по соответствующим стандартам и имеют, как правило, метрическую резьбу с крупным шагом, реже с мелким.

Каждая крепежная деталь имеет условное обозначение, в котором отражаются: класс точности, форма, основные размеры, материалы и покрытие.

16.1. Болты

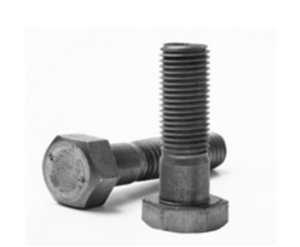

Болт состоит из двух частей: головки и стержня с резьбой.

Условное обозначение болта : Болт 2 М 16 × 1,5. 6g × 75. 68. 09 ГОСТ 7798-70-2 – исполнение; М 16 – тип и размер резьбы; 1,5 – величина мелкого шага резьбы; 6g – поле допуска; 75 – длина болта ι ; 68 – условная запись класса прочности, указывающего, что болт выполнен из стали с определенными механическими свойствами; 09 – цинковое покрытие; ГОСТ 7798-70 – стандарт, указывающий, что болт имеет шестигранную головку и выполнен с нормальной точностью.

Рисунок 16.1

16.2. Гайки

Гайки навинчиваются на резьбовый конец болта, при этом соединяемые детали зажимаются между гайкой и головкой болта.

Условное обозначение гайки : Гайка М 24 -6Н. 6 ГОСТ 5915-70 – шестигранная гайка в исполнении 1 по ГОСТ 5915-70 с полем допуска 6Н, класса прочности 6, без покрытия. Чаще всего используют шестигранные гайки, конструкция и размеры которых определяются ГОСТом. Они разделяются на обычные (рисунок 16.2), прорезные (рисунок 16.3) и корончатые (рисунок 16.4).

Обычные гайки выпускаются в трех исполнениях и трех классов точности (А, В, С), нормальной высоты, низкие, высокие, очень высокие (рисунок 16.5), с нормальным или уменьшенным размером «под ключ».


Рисунок 16.2


Рисунок 16.3 Рисунок 16.4


Рисунок 16.5

16. 3 Винты

Винтом называется резьбовый стержень, на одном конце которого имеется головка (рисунок 16.6). Головки бывают разных форм: цилиндрические, полукруглые, с потайной головкой и др.

Винты бывают двух видов – крепежные и установочные. Установочные винты применяются для регулировки зазоров и фиксации деталей при сборке.

Условное обозначение винта : Винт А М 8 - 6 g × 50. 48 ГОСТ Р 50404-92 –

А – класс точности, М8 – диаметр резьбы, 6 g – поле допуска, 50 – длина, 48 – класс прочности.


Рисунок 16.6

16. 4 Шпильки

Шпилька применяется в тех случаях, когда у деталей нет места для размещения головки болта, или если одна из деталей имеет значительно большую толщину, тогда применять слишком длинный болт неэкономично (рисунок 16.7).

Шпилька представляет собой цилиндрический стержень, имеющий с обоих концов резьбу. Одним нарезанным концом шпилька ввинчивается в резьбовое отверстие, выполненное в одной из деталей. На второй конец с резьбой навинчивается гайка, соединяя детали.

Условное обозначение шпильки исполнения 1 : М 24-6g×80.36 ГОСТ 22032-76 – М 24 - номинальный диаметр метрической резьбы с крупным шагом; 6g – поле допуска; 80 – длина шпильки l; 36 – класс прочности.


Рисунок 16.7

ℓ-длина шпильки, ℓ 0 -длина гаечного конца, ℓ 1 -длина завинчиваемого (посадочного) конца, с учетом сбега резьбы. Глубина завинчивания выбирается: ℓ 1 =d – в деталях из стали, бронзы, латуни, титана; ℓ 1 =1,25 и 1,6 – в деталях из ковкого и серого чугуна; ℓ 1 =2d и 2,5d – в деталях из легких сплавов.

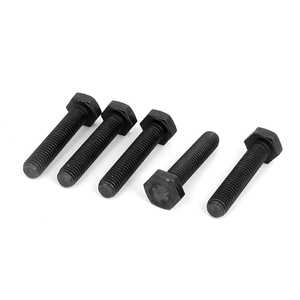

Сфера применения болтов невероятно обширна, и чтобы правильно их подобрать, следует ознакомиться с их видами и обозначениями по ГОСТ. После прочтения нашей статьи с этой задачей сможет справиться даже не связанный с технической областью человек.

1

Это крепежное изделие нашло свое широкое применение. Невозможно представить промышленную область, в которой бы не использовались болты. Строительство, авиа-, машино-, судостроение, да и просто быт – во всех этих сферах они незаменимы. С их помощью можно получить прочное, надежное и, что очень удобно, разъемное соединение. Состоит этот крепежный элемент из двух частей – стержня, на котором нанесена резьба, и головки. Она чаще всего имеет шестигранную форму.

Классифицируются метизы в зависимости от назначения, формы и прочности изделия. Более подробно остановимся на понятии класс прочности. Эта характеристика определяет механические свойства крепежа. Всего существует 11 классов. Обозначаются они двумя числами, разграниченными точкой. Первое число, умноженное на 100, соответствует номинальному временному сопротивлению. Например, для крепежа с классом точности 3.6 оно составляет 300 Н/мм 2 . А умножив следующую цифру на 10, узнаем номинальный предел текучести. Для вышеуказанного болта он будет составлять 60 Н/мм 2 .

Мебельный болт

Существуют специальные с классом прочности не более 5.8. Они используются преимущественно в строительстве и мебельной промышленности. А вот лемешные и дорожные крепежи уже могут иметь более высокий класс прочности – 8.8. Первые нашли свое применение при монтаже навесного оборудования сельскохозяйственных машин. Наибольшим классом прочности (до 12.9)

graf48.ru

Маркировка винтов: основные обозначения характеристик

Содержание статьи:

Типы винтов

Маркировка винтов

 Читайте также:

Типы болтов

Винт и болт - одно и то же?

 Винтовой механизм известен людям издревле. Еще до нашей эры он решал некоторые задачи обычной жизни, например, сельского хозяйства в Древней Греции. Однако, как крепежный элемент винт стал действовать сравнительно недавно – пару веков назад. Сейчас этот метиз распространен повсеместно.

Винт - это крепежный элемент, служащий для соединения деталей или их фиксации. Работает с помощью резьбы, нанесенной на все или почти все тело стержня, из которого, собственно, и состоит. Еще один значимый конструктивный элемент – головка, может быть разной формы и размера, иметь шлиц или иной способ для передачи крутящего момента, с помощью которого изделие и «внедряется» в рабочие поверхности.

Винтом часто называют другие крепежи. Это имеет под собой основания, хотя бы из-за очень похожей формы этих объектов. Однако и винт, и болт, равно как и шуруп ГОСТ 27017-86 относит к наименованиям разных категорий крепежных изделий.

С помощью винта различные детали могут накрепко соединяться между собой, образуя своего рода монолит. Или же, наоборот, винт может стать осью вращения соединяемых элементов. От предназначения зависит конструкция и размеры крепежа. По этому параметру типы винтов разделяются на установочные и крепежные.

Типы винтов

Крепежный винт служит для скрепления деталей с возможностью их последующего рассоединения. Это стандартный вид данного метиза. Самый простой пример – любое винтовое соединение в коробе компьютера. Винт закрепляется с помощью внутренней резьбы в изделии, в которое вкручивается. Созданная при этом целостность и есть механизм крепления. В другом случае винт и болт работают схоже, проходя скрепляемые поверхности насквозь. Но и в таких условиях удержание с помощью первого элемента происходит за счет резьбы.

Вернуться к началу
Для работы с обсуждаемым крепежом требуются отвертки с наконечником, подходящим под шлиц на изделии, или гаечный ключ, подобранный под форму головки (в случае, если она, к примеру, шестигранная или квадратная).

Головки винта различаются по форме (плоская, круглая, потайная, полупотайная, выпуклая или грибовидная), по наличию граней (шестигранная, квадратная), по типу шлица, по наличию подголовника.

Виды головок винта

Установочный винт – крепежный элемент, с помощью которого детали крепко удерживаются относительно друг друга. Головка в таком крепежном изделии не обязательна. Довольно часто вместо нее предусмотрен шлиц, нанесенный на другой конец стержня, либо внутренняя резьба, оформленная там же. Установочные типы винтов имеют различные модификации наконечника: плоский, конический, засверленный или иной «хвост». Это сделано для того, чтобы лучше фиксировать детали.

Вернуться к началу

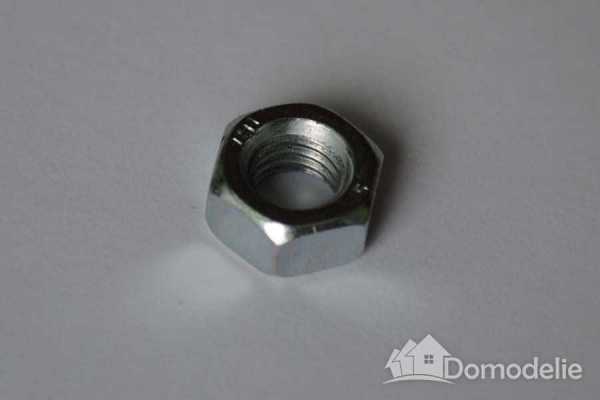

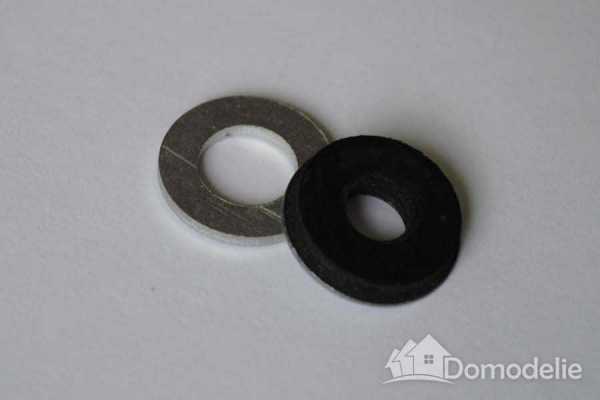

Для работы с винтами прибегают к дополнительным крепежным изделиям, таким, как гайки, шайбы, шплинты. Это зачастую необходимо, дабы препятствовать самоотвинчиванию винта – основной проблемы, возникающей при его эксплуатации. Дело в том, что при движении деталей уменьшается трение в резьбовом соединении, что позволяет изделию изменять направление и «откручиваться». Чтобы избежать подобных последствий, винты дополнительно фиксируются контргайками в конце стержня или шайбами под головкой. Существует ряд иных дополнительных мер по удержанию крепежа в гнезде, например, проволочный замок.

Маркировка винтов

Маркировка винтов может наноситься как непосредственно на метиз, так и его упаковку. В обозначении разъясняется несколько характеристик.

Класс точности – А (повышенный), В (средний) и С (грубый). Последний означает, что при использовании винта (и болта) возможно несовпадение диаметров (до 2-3 мм) подготовленного отверстия и стержня изделия. Класс А означает отсутствие такой погрешности.

Вид резьбы (метрическая, трапециедальная, коническая), ее шаг.

Диаметр резьбы винтов. Этот показатель часто называют диаметром винта. Совпадает с начальным диаметром стержня изделия.

Маркировка винтов должна содержать также обозначение длины крепежа в миллиметрах, класс его прочности (11 классов для крепежных винтов и 4 для установочных).

domodelie.ru

Обозначения винтов - Энциклопедия по машиностроению XXL

Условное обозначение винта включает те же данные, что и болта (см. п. 62.6).  [c.175]

Пример условного обозначения винта с цилиндрической головкой, диаметром 8 мм, длиной 40 мм и размерами по ГОСТ 1491—72, исполнения 1 с крупным шагом резьбы  [c.175]

Примеры условных обозначений винтов  [c.207]

В условном обозначении винтов указывают 1) наименование 2) исполнение (исполнение 1 не указывают) 3) диаметр резьбы 4) шаг резьбы (указывают только для мелкой резьбы) 5) поле допуска резьбы (поле допуска не указывают) 6) длину винта 7) класс прочности 8) марку стали (указывают только для классов прочности выше 8.8) 9) обозначение вида покрытия 10) толщину покрытия И) номер размерного стандарта.  [c.186]


Пример условного обозначения винта установочного с коническим концом, с диаметром резьбы класса прочности 5.8, с круп-иьш шагом резьбы, с полем допуска 8g, без покрытия  [c.187]

Винт. Для вычерчивания винта необходимо ознакомиться с материалом, изложенным в 6.2. Над чертежом винта наносят условное обозначение винта и проставляют все размеры, приведенные в табл. 7.15—7.20.  [c.230]

Пример условного обозначения винта с цилиндрическим концом диаметром резьбы d-= 10 мм, длиной 1 = 25 мм, класса прочности 5.6 Винт МЮУ.25.5.6 ГОСТ 1478—75 .  [c.410]

Пример условного обозначения винта с диаметром резьбы d = Ю мм, с нолем допуска резьбы 6g, длиной 1 = йО мм, класса прочности 6.8  [c.439]

Класс точности в обозначении винтов указывают, так как каждый упомянутый стандарт содержит данные на винты обоих классов.  [c.244]

Условное обозначение винтов  [c.156]

Примечание см. табл. 21. Условные обозначения винтов такие же как а табл. 21, в заменой номера ГОСТа.  [c.304]

Условное обозначение винта с d = 5 мм, длиной Е = 40 мм и с нормальной длиной резьбы Ь = 16 мм  [c.87]

Примеры обозначений винта диаметром 12 мму длиной 40 мм, с классами точности резьбы 2 и 2а, из материала подгруппы 01, с покрытием по группе 1  [c.292]

Пример обозначения винта = 12 мм, I — 30 мм, с крупным шагом резьбы  [c.293]

Пример обозначения винта диаметром 8 мм, длиной 25 мм, с классом точности резьбы  [c.230]

Пример обозначения винта диаметром 8 мм, длиной 25 мм, с классом точности резьбы 2, класса прочности b.Bi  [c.231]

Примеры обозначений винта диаметром 10 мм, длиной 25 мм, с классами точности резьбы 2 и 2а, класса прочности 5.8, с покрытием по группе 1 с крупным шагом резьбы исполнения 1  [c.235]

Примеры обозначений винта диаметром 12 мм, длиной 40 мм, с классами точности резьбы 3, класса прочности 5.8, с крупным шагом резьбы б ез покрытия  [c.235]

Примеры обозначений винта диаметром d = 10 мм, длиной I = гз мм, класса прочности 5.8, с крупным шагом резьбы класса точности 3, без покрытия  [c.236]

Пример обозначения винта d — М27 х 2  [c.238]

Пример обозначения винта Д = И мм, d = М10 мм.  [c.326]

Крестообразный шлиц для винтов всех типов — Технические требования, материал, покрытие по ГОСТу 10753 — 64. и обозначение винтов с крестообразным шлицем всех типов — по  [c.447]

Примеры условного обозначения винта исполнения 1, диаметром резь-(ы d = 2 мм, с крупным шагом резьбы, с полем допуска 3 длиной [ = 50 мм, класса прочности 5,6, без покрытия  [c.274]

Примеры условного обозначения винта исполнения 1, диаметре резьбы rf = 12 мм, с крупным шагом резьбы, с полем допуска 8 , длиной I = 0 мм, класса прочности 5.8, без покрытия  [c.275]

Резьба — по ГОСТ 9150—59, поля допусков 8g н 6g — по ГОСТ 16093—70. Примеры условного обозначения винта диаметром d = 10 мм, длиной  [c.284]

Примеры условного обозначения винта с цилиндрической головкой (рис. 53)  [c.170]

Пример обозначения винта класса точности А, диаметром резьбы (/ = 12 мм, с крупным шагом резьбы, е полем допуска 6g, длиной = 50 мм, класса прочности 5.8, без покрытия  [c.665]

Пример условного обозначения винта с цилиндрической головкой исполнения /, диа.четром резьбы d = 12 мм, с крупным шагом резьбы, с поле.м допуска Sg, длиной I = 50 мм, класса прочности  [c.186]

Ряд длин I и /2 6, 8, 10, 12, 14, 16, 20, 25, 30, 35, 40, 45, 50. Пример условного обозначения винта с цилиндричееким концом диаметром резьбы /=10мм, длиной / = 25 мм, класса прочности 5.6 Винт  [c.392]

Пример условного обозначения винта диаметром резьбы 8= 12 мм, длиной 1 = 50 мм, класса прочности 5.6 Винт М12Х50.5.6 ГОСТ 1491—80.  [c.411]

Пример условного обозначения винта диаметром резьбы (1 = 12 мм, длиной / = 40 мм класса прочности 6.8 чВинт М 12x40.6.8 ГОСТ 11738—72 .  [c.412]

Пример условного обозначения винта с цилиндрическим концом класса точности В, диаметром резьбы d= 0 мм, с полем допуска 6g, длиной / = 25 мм, класса прочности 14Н Винт В.MIO—og х 25.14Н ГОСТ 147S—93  [c.437]

Пример условно1о обозначения винта с цилиндрической толовкой класса точности В диаметром резьбы 4 = ==12 мм, с крупным шагом и полем допуска резьбы 6g, длиной 7 = 65 мм, длиной резьбы То = 46 мм, класса прочности 5 6, с цинковым покрытием толщиной 6 мкм, хроматированным  [c.438]

Примечание. Длина 1 в указанных пределах выбирается из ряда, приведенного в примечании 2 к табл. 27.1, Пример условного обозначения винт класса точности А, нслолнения 1, с диаметром резьбы rf = 8 мм, с крупным шагом резьбы, с полем допуска резьбы 6g, длиной 1= 50 мм, класса прочности 4.8, без покрытия Бинт A.MS—6gy. 50.48 ГОСТ 17-473 —SO .  [c.369]

Пример условных обозначений винтов Винт М12х50 ГОСТ 17473—80 (винт соединительный с полукруглой головкой, исполнение 1, нормальной точности, с диаметром резьбы 12 мм, с крупным шагом, длиной стержня 50 мм) или Винт М12х1,25 ГОСТ 17473—80 (винт с получсруглой головкой, исполне-  [c.216]

Условное обозначение винта с резьбой d = 5 мм, длиной i = 40 мм, с нормальной длиной Ь = 16 мм Винт М5х40 ГОСТ 1491-80.  [c.85]

Размеры в скобках применять не рекомендуется. 2. Удлинённая длина резьбы предпочтительна. 3. Винты длиной С меньше Ь изготавливают с резьоой по всей длине стержня. 4. Условное обозначение винта с d = 5 мм, с нормальной длиной резьбы Ь = 16 мм длиной С = 30 мм Винт М5х30 ГОСТ 17473-80 То же, с удлинённой резьбой Ь = 25 мм Винт М5х30 - 25 ГОСТ 17473-80.  [c.86]

Пример обозначения Винт М 10x30 ГОСТ 1489-62у>, т. е. винт с крупным шагом метрической резьбы диаметром 10 мм и длиной цилиндрической части винта, включая резьбу, 30 мм, с полукруглой головкой, с прорезом для отвертки по ГОСТ 1489-62 (фиг. 212).  [c.88]

Примеры условного обозначения винта исполиепия 1, диаметром резьбы d = 12 мм, с крупным шагом резьбы, с нолем допуска Sg, длиной /=50 мм, класса прочности 5.8, без покрытия  [c.273]

Длина L гайко-пи-стона (/. 0,5) мм Толщина 5 пакета мм Обозначения винта к потайным гайко-пистоиам Обозначения винта к гайко-пистонам с плоской головкой  [c.123]


mash-xxl.info

обозначение, маркировка и их виды

Сегодня выбор крепежных элементов крайне велик. Они применяются для соединения компонентов различных конструкций, а также позволяют увеличить их надежность и устойчивость к нагрузкам. В зависимости от целей применения резьбовых деталей, их выбор необходимо осуществлять исходя из класса прочности болтов.

Особенности выбора

Класс прочности этих деталей в основном зависит от марки и класса прочности стали, использовавшейся при их производстве. Например, если конструкция не будет подвергаться серьезным нагрузкам, то можно смело ориентироваться на детали низкого класса.

Если же их планируется использовать в ответственных конструкциях, например, башенных кранах, без высокопрочных изделий обойтись не получится.

Все технические показатели таких деталей должны соответствовать ГОСТ 7817–70 . В нем прописаны марки сплавов, которые допускается применять для их изготовления. Так как существует несколько типов изделий, то все они имеют определенное назначение. В зависимости от класса изменяется и их обозначение.

Классы прочности

ГОСТ 1759.4−87, в зависимости от механических характеристик деталей, предполагает деление этих изделий на одиннадцать категорий. Правила расшифровки их обозначений не должны вызвать серьезных проблем — умножение на 100 цифры, расположенной перед точкой, позволяет определить такой показатель, как предел прочности материала болта на растяжение. Для его измерения используется единица — Н/мм2. Например, обозначение 4.6 предполагает наличие у изделия параметра прочность на растяжение равного 400 Н/мм2.

Умножение второй цифры на 10, позволяет узнать показатель параметра предела текучести (напряжение, при котором сплав становится подвержен пластическим деформациям). Например, для категории 3.6 он будет равен 60%.

При расчете нагрузок в резьбовых соединениях принято закладывать определенный запас прочности по показателю предела текучести.

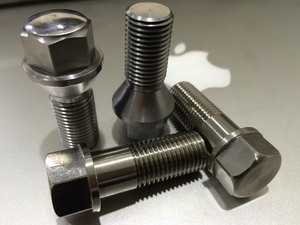

Болты, принадлежащие к группе высокопрочных изделий, должны обладать пределом прочности при растяжении не менее 800 МПа. Они нашли широкое применение в тех отраслях промышленности, в которых к конструкциям предъявляются жесткие требования по надежности. К этой группе относятся все детали начиная с категории 8.8. Высокопрочными гайками, в свою очередь, следует считать изделия класса не менее 8.0.

Необходимо заметить, что категория прочности резьбовых деталей зависит не только от их материала, но также технология изготовления. Практически все болты, входящие в группу высокопрочных изделий, производятся методом высадки, а для формирования резьбы используются специальные накатные полуавтоматы. После механической обработки изделия проходят соответствующую термообработку. Финальным этапом производства высокопрочных болтов является нанесение покрытия.

Технологическое оборудование, используемое для выпуска деталей методом высадки, отличается большим разнообразием. Существуют модели, способные за одну минуту выпускать около 200 единиц продукции. Основной материал для их производства — низкоуглеродистые и легированные стальные сплавы. Основным требованием, предъявляемым к ним, является количество углерода. Согласно документации, этот параметр не должен превышать 40%.

Отличным примером таких материалов могут быть стали 20КП, 40Х, 20Г2Р и другие. Благодаря применению различных видов термической обработки, можно из одного материала произвести детали, принадлежащие к разным категориям прочности. В качестве примера стоит рассмотреть сталь 35, из которой можно изготовить следующие изделия:

  • 5.6 — достигается путем обработки изделия на токарном и фрезерном станках.
  • 6.6, 6.8 — объемная штамповка.
  • 8.8 — после механической обработки изделие подвергается закалке.

Классификация высокопрочных болтов предполагает наличие узкоспециализированных изделий, используемых в некоторых отраслях промышленности. Все их характеристики описываются в специальной нормативной документации. А также узкоспециализированные болты могут отличаться вариантами исполнения, для обозначения которых используются буквы:

  • У — говорит о возможности применения крепежного элемента при температурах до -40 °C. Стоит заметить, что в обозначении буква чаще всего не указывается.
  • ХЛ — температурные условия ужесточены, и такое изделие можно использовать при -65 °C.

Обозначение деталей

Система обозначения резьбовых элементов крепления создавалась Международной организацией по стандартизации (ISO). Следует заметить, что созданные еще в советские времена стандарты, базировались на аналогичных принципах. Со всеми тонкостями расшифровки маркировки болтов можно познакомиться в соответствующей технической документации.

Следует отметить, что в обязательном порядке символы должны быть нанесены на все винты и болты, диаметром от 6 мм. Изделия меньшего диаметра могут быть маркированы по желанию производителя. Детали, изготовленные в соответствии с технологией резания металлов, могут не маркироваться.

Чаще всего обозначение наносится на торцевую либо боковую поверхность головки болта. При этом во втором случае для этого должны быть использованы углубленные знаки. К параметру высоты выпуклых символов предъявляется несколько требований в зависимости от размеров изделия:

  • 0,1 мм — для крепежных элементов с диаметром резьбовой части до 8 мм.
  • 0,2 мм — болты, диаметр резьбы которых находится в пределах от 8 до 12 мм.
  • 0.3 мм — для всех изделий, с резьбой более 12 мм.

Некоторые нормативные документы регламентируют геометрию резьбовых соединений. Например, согласно ГОСТ 7798–70 изделия должны иметь шестигранную головку и относиться к нормальному классу точности.

tokar.guru

Винты Обозначения условные - Энциклопедия по машиностроению XXL

Винт. Для вычерчивания винта необходимо ознакомиться с материалом, изложенным в 6.2. Над чертежом винта наносят условное обозначение винта и проставляют все размеры, приведенные в табл. 7.15—7.20.  [c.230]

Обозначения условные 221—223 Винты грузовые 328  [c.410]

Нормальную длину резьбы винтов в условном обозначении не указывают. Если резьба удлиненная, то в условном обозначении после длины винта через дефис указывают длину резьбы. Конструкция и размеры винтов стандартизованы (табл. 35. .. 41).  [c.365]


В табл. 4 приведены условные обозначения стандартных резьб. Рассмотрим чертеж детали — гайки ходового винта домкрата (рис. 62). Деталь имеет элементы со стандартной и специальной резьбами, позволяя тем самым наглядно сравнить их оформление на чертеже (изображение, обозначение и другие особенности).  [c.82]

В табл. 14 приведена расшифровка основных обозначений покрытий, наносимых различным способом, а в табл. 15 — условные (цифровые) обозначения материала и покрытия, применяемого для винтов, болтов и шпилек.  [c.140]

Условные (цифровые) обозначения, характеризующие механические свойства болтов, винтов, шпилек, приведены в приложении 1.  [c.108]

В приложении 3 приведены условные (цифровые) обозначения материала и покрытия, применяемого для винтов, болтов и шпилек.  [c.127]

При изображении винтов с головкой под ключ на чертеже вычерчивают два вида на плоскости проекций, параллельной оси винта, и на плоскости проекций, перпендикулярной к оси, со стороны головки и указывают размер диаметра d резьбы, размер под ключ, длину I винта и его условное обозначение по соответствующему стандарту.  [c.175]

При изображении остальных винтов ограничиваются одним видом — на плоскости проекций, параллельной оси винта, и указывают размеры (без размера под ключ) и условное обозначение, как и для винтов с головкой под ключ.  [c.175]

Условное обозначение винта включает те же данные, что и болта (см. п. 62.6).  [c.175]

Пример условного обозначения винта с цилиндрической головкой, диаметром 8 мм, длиной 40 мм и размерами по ГОСТ 1491—72, исполнения 1 с крупным шагом резьбы  [c.175]

Для гаек из тех же сталей установлено семь классов прочности, каждый из которых обозначается одним числом — 4 5 6 8 10 12 и 14. Для предохранения крепежных деталей от коррозии применяются соответствующие защитные покрытия. В ГОСТ 1759 — 70 предусмотрены 12 видов покрытий и их условные обозначения (от 01 до 12). ГОСТ 1759-70 устанавливает также, какие параметры должны быть указаны в условном обозначении крепежных деталей. Для болтов, винтов и шпилек из углеродистых сталей классов прочности 3.6... 6.9, гаек из углеродистых сталей классов прочности 4... 8 и изделий из цветных сплавов в условном обозначении указывают в следующем порядке наименование детали, вид исполнения, диаметр резьбы, шаг резьбы (только для метрической резьбы с мелким шагом), поле допуска резьбы по ГОСТ 16093-81 (СТ СЭВ 640 — 77), длину крепежной детали (для гаек этот пункт опускается), класс прочности или группу, вариант применения спокойной стали, обозначение вида покрытия, толщину покрытия, номер стандарта на размеры.  [c.201]

Для болтов, винтов, гаек и шпилек остальных классов прочности, изделий из коррозионно-стойких, жаростойких, жаропрочных и теплоустойчивых сталей, а также изделий, материал и покрытие которых не предусмотрены ГОСТ 1759 — 70, в условном обозначении приводят те же данные (только вместо указания о применении спокойной стали полностью обозначают марки применяемой стали или сплава).  [c.202]

В графе Наименование основной надписи, в спецификации или на общем виде записывают условное обозначение болта. Условное обозначение болта должно соответствовать ГОСТ 1759 — 70 Технические требования на болты, винты, шпильки и гайки .  [c.204]

Примеры условных обозначений винтов  [c.207]

Условные обозначения гаек, так же как и болтов, винтов и шпилек, должны соответствовать ГОСТ 1759 — 70.  [c.212]

В условном обозначении винтов указывают 1) наименование 2) исполнение (исполнение 1 не указывают) 3) диаметр резьбы 4) шаг резьбы (указывают только для мелкой резьбы) 5) поле допуска резьбы (поле допуска не указывают) 6) длину винта 7) класс прочности 8) марку стали (указывают только для классов прочности выше 8.8) 9) обозначение вида покрытия 10) толщину покрытия И) номер размерного стандарта.  [c.186]

Пример условного обозначения винта установочного с коническим концом, с диаметром резьбы класса прочности 5.8, с круп-иьш шагом резьбы, с полем допуска 8g, без покрытия  [c.187]

Каковы условные обозначения болтов, винтов, гаек, шпилек, шайб, штифтов, шплинтов и шпонок  [c.195]

Пример условного обозначения винта с цилиндрическим концом диаметром резьбы d-= 10 мм, длиной 1 = 25 мм, класса прочности 5.6 Винт МЮУ.25.5.6 ГОСТ 1478—75 .  [c.410]

Пример условного обозначения винта с диаметром резьбы d = Ю мм, с нолем допуска резьбы 6g, длиной 1 = йО мм, класса прочности 6.8  [c.439]

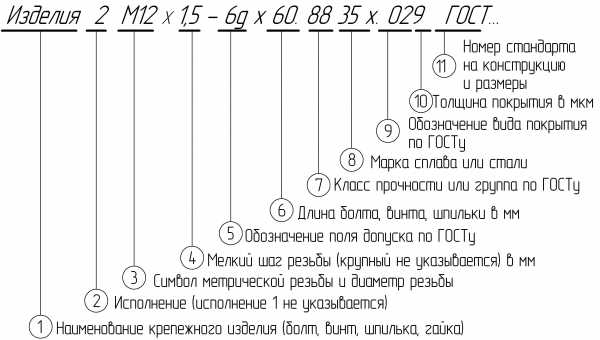

На рис. 8.41, приведена схема условного обозначения болтов, винтов, шпилек и гаек согласно ГОСТ 1759.0—87.  [c.239]

Условное обозначение винтов  [c.156]

Ни одна машина, ни один механизм не могут обойтись без резьбовых соединений. Из числа крепежных резьб самое большое распространение получила в нашей стране метрическая резьба. Она, как правило, выполняется на всех стандартных изделиях, к которым относятся болты, винты, шпильки, гайки, пробки и др. В условных обозначениях таких деталей следует указывать полную характеристику изделия.  [c.87]

Полные условные обозначения для болтов, винтов, шпилек и гаек даются по следующей схеме  [c.90]

Условные обозначения болтов, винтов, шпилек и гаек  [c.337]

Структура условного обозначения болтов, винтов, шпилек и гаек п о с х е м е 1  [c.337]

ГОСТ 1050-60 Виды и условные обозначения покрытий для болтов, винтов шпилек, гаек и шайб, по ГОСТ 1759-70  [c.98]

Условное обозначение крепежных изделий болта, шпильки, винта, гайки, шайбы.  [c.420]

Условное обозначение пружинных шайб после диаметра резьбы содержит обозначение типа (обозначение Н не указывают). Например, запись Шайба пружинная 12 ГОСТ 6402—70 обозначает, что шайба пружинная, нормальная для винта диаметром 12 мм.  [c.214]

Примечание см. табл. 21. Условные обозначения винтов такие же как а табл. 21, в заменой номера ГОСТа.  [c.304]

Задача 6. Подобрать детали и вычертить соединение винтом по вариантам. Записать условное обозначение крепёжных деталей. Принять Si= 0,8Do.  [c.56]

Условное обозначение винта с d = 5 мм, длиной Е = 40 мм и с нормальной длиной резьбы Ь = 16 мм  [c.87]

Некоторые условные цифровые обозначения, характеризующие механические свойства (1) и пвкрытия (11) болтов, винтов и шпилек  [c.144]

Пример условного обозначения винта с цилиндрической головкой исполнения /, диа.четром резьбы d = 12 мм, с крупным шагом резьбы, с поле.м допуска Sg, длиной I = 50 мм, класса прочности  [c.186]

Пример условного обозначения пружинной (найбы для болта, винта, шпильки диаметром резьбы 12 мм из стали 65Г Шайба 12 65Г ГОСТ 6402 70.  [c.390]

Ряд длин I и /2 6, 8, 10, 12, 14, 16, 20, 25, 30, 35, 40, 45, 50. Пример условного обозначения винта с цилиндричееким концом диаметром резьбы /=10мм, длиной / = 25 мм, класса прочности 5.6 Винт  [c.392]

Пример условного обозначения винта диаметром резьбы 8= 12 мм, длиной 1 = 50 мм, класса прочности 5.6 Винт М12Х50.5.6 ГОСТ 1491—80.  [c.411]

Пример условного обозначения винта диаметром резьбы (1 = 12 мм, длиной / = 40 мм класса прочности 6.8 чВинт М 12x40.6.8 ГОСТ 11738—72 .  [c.412]

Пример условного обозначения пружинной шайбы Для болаа, винта, шпильки диаметром резьбы 12 мм иЗ стали 65 Г Шайба 12 65Г ГОСТ 6402 70 ,  [c.413]

Пример условного обозначения винта с цилиндрическим концом класса точности В, диаметром резьбы d= 0 мм, с полем допуска 6g, длиной / = 25 мм, класса прочности 14Н Винт В.MIO—og х 25.14Н ГОСТ 147S—93  [c.437]

Примечания 1. Для наружного диаметра наружной резьбы установлено одно поле допуска g6, которое в условных обозначениях поле допусков наружной резьбы и переходных посадок не указыв ]к1т. 2. Допускаемые длины сиинчивания приведены в табл. [138. 3. Для повышения надежности соединения в переходных посадках применяют заклинивание винта н гнезде с помощью конического сбега резьбы, плоского бурта, цилиндрической цапфы.  [c.128]

По приведенным ниже данным состав1-.те условное обозначение резьбы винта и гайки, их посадки укажите тип резьбы, номер стандарта, сочетание материалов, поля допусков но J, D,, d , Dj-  [c.135]

Примечание. Длина 1 в указанных пределах выбирается из ряда, приведенного в примечании 2 к табл. 27.1, Пример условного обозначения винт класса точности А, нслолнения 1, с диаметром резьбы rf = 8 мм, с крупным шагом резьбы, с полем допуска резьбы 6g, длиной 1= 50 мм, класса прочности 4.8, без покрытия Бинт A.MS—6gy. 50.48 ГОСТ 17-473 —SO .  [c.369]

На учетных чертежах, выполняемых по курсу черчения, допускается условно принимать, что бЬлты, винты, шпильки изготовлены из углеродистой стали класса прочности 5.8 (в обозначении пишется 58), а гайки —из той же  [c.59]

Пример условных обозначений винтов Винт М12х50 ГОСТ 17473—80 (винт соединительный с полукруглой головкой, исполнение 1, нормальной точности, с диаметром резьбы 12 мм, с крупным шагом, длиной стержня 50 мм) или Винт М12х1,25 ГОСТ 17473—80 (винт с получсруглой головкой, исполне-  [c.216]

Условное обозначение винта с резьбой d = 5 мм, длиной i = 40 мм, с нормальной длиной Ь = 16 мм Винт М5х40 ГОСТ 1491-80.  [c.85]

Размеры в скобках применять не рекомендуется. 2. Удлинённая длина резьбы предпочтительна. 3. Винты длиной С меньше Ь изготавливают с резьоой по всей длине стержня. 4. Условное обозначение винта с d = 5 мм, с нормальной длиной резьбы Ь = 16 мм длиной С = 30 мм Винт М5х30 ГОСТ 17473-80 То же, с удлинённой резьбой Ь = 25 мм Винт М5х30 - 25 ГОСТ 17473-80.  [c.86]


mash-xxl.info

Обозначение крепежных деталей

Все крепежные детали стандартизированы. На рисунке 10 дана структура обозначения болтов, винтов, шпилек и гаек (пояснение к рисунку: между пп. 1 и 2, 2 и 3, 10 и 11 оставляют промежутки, равные по ширине прописной буквы данного размера шрифта).

Рисунок 10 – Структура обозначения крепежных деталей

Многие стандарты на конструкцию и размеры предусматривают два исполнения и более. Например, болт исполнения 2 по ГОСТ 7798-70 отличается от болта исполнения 1 тем, что у него на резьбовом конце имеется отверстие под шплинт, болт исполнения 3 тем, что у него в головке имеется два отверстия для контровки болта проволокой и т.д.

Между позициями 3 и 4 ставят знак «умножить» ( а не буква «ха» или «икс»; между позициями 4 и 5 указывают поле допуска и ставят дефис; между позициями 5 и 6 (если отсутствуют позиции 4 и 5, то между позициями 3 и 6) ставят знак умножения. У гаек параметр 6 отсутствует. Между позициями 6 и 7, 7 и 8, 8 и 9 посредине промежутков ставят четкие точки.

На учебных чертежах, выполняемых по курсу инженерной графики, допускается условно принимать, что болты, винты, шпильки изготовлены из углеродистой стали класса прочности 5.8 (в обозначении пишется 58), а гайки из той же стали класса прочности 5, что резьба выполнена с полем допуска 6g для болтов, винтов и шпилек и 6Н для гайки и что они не подвергались защитным (антикоррозионным) или декоративным покрытиям.

Следовательно обозначения болта примет вид:

Болт 2 М12x2,5-6gx60.58 ГОСТ…

Обозначения еще более упрощаются, если детали имеют первое исполнение (не обозначается!) и крупный шаг резьбы (не обозначается!):

Болт М12-6gx60.58 ГОСТ…

Разновидности крепежных изделий

Они весьма разнообразны. Так, болты и винты изготовляют с различной формой головки – шестигранной, квадратной, полукруглой, потайной и др. Также различны формы гаек – шестигранные, квадратные, круглые, корончатые и др. Кроме того, шестигранные гайки бывают нормальные, низкие, высокие, особо высокие. Шпильки различают по длине ввинчиваемого резьбового конца (посадочного), предназначенного для ввинчивания в отверстие с резьбой (длина ввинчиваемого конца шпильки указана в таблице 2).

Таблица 2

Расчет ввинчиваемого конца шпильки

Длина ввинчиваемого конца шпильки l1

ГОСТ на

Материал, в который ввинчивается шпилька

шпильки нормальной точности

шпильки повышенной точности

1,0d

22032-76

22033-76

Сталь, бронза, латунь и т.д.

1,25d

22034-76

22035-76

Ковкий чугун серый (допускается сталь, бронза)

1,6d

22036-76

22037-76

Ковкий и серый чугун (допускается сталь, бронза)

2d

22038-76

22039-76

Легкие сплавы

(допускается сталь)

2,5d

22040-76

22041-76

Легкие сплавы

(допускается сталь)

l0 =l1

22042-76

22043-76

Без ограничения

По точности изготовления болты, шпильки, винты и гайки бывают нормальной, повышенной и грубой точности. Таким образом, число стандартов, описывающих форму и размеры резьбовых изделий, весьма велико.

studfiles.net

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
