Обозначение марки стали: Как расшифровать марку стали? — ООО «КостИнСтрой»

Глава 6.3. Маркировка сталей — Купити в Харкові, Києві, Україні. Безкоштовне тестування

Маркировка углеродистых сталей. Углеродистые стали выпускают обыкновенного качества, качественные и высококачественные. Легированные стали — качественные, высококачественные и особовысококачественные.

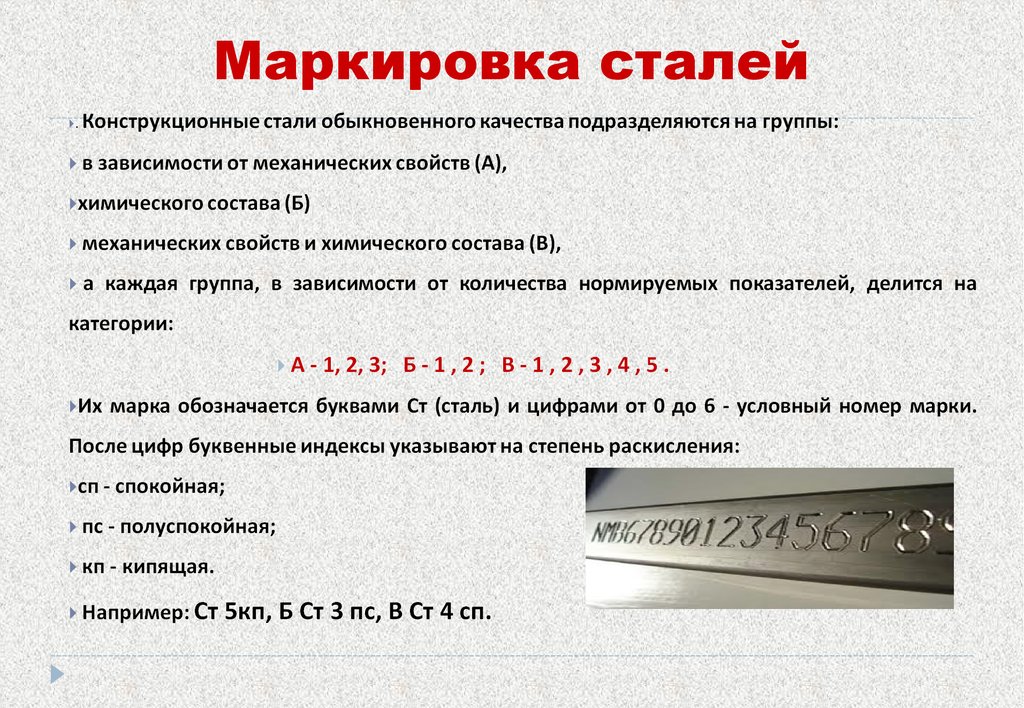

Стали обыкновенного качества обозначают буквами Ст и цифрой, указывающей порядковый номер стали: Ст0, Ст1, Ст2, Ст3,

Ст4, Ст5, Ст6. С увеличением номера повышаются содержание углерода и прочностные свойства, но снижается пластичность. Так, в зависимости от марки (номера) содержание углерода в сталях увеличивается от 0,06 до 0,43 %, возрастают предел прочности σВ от 300 до 600 МПа и предел текучести σ 0,2 от 150 до 300 МПа, а относительное удлинение δ снижается от 32 до 14 %. Стали обыкновенного качества используют в основном как строительные. Их не подвергают термической обработке.

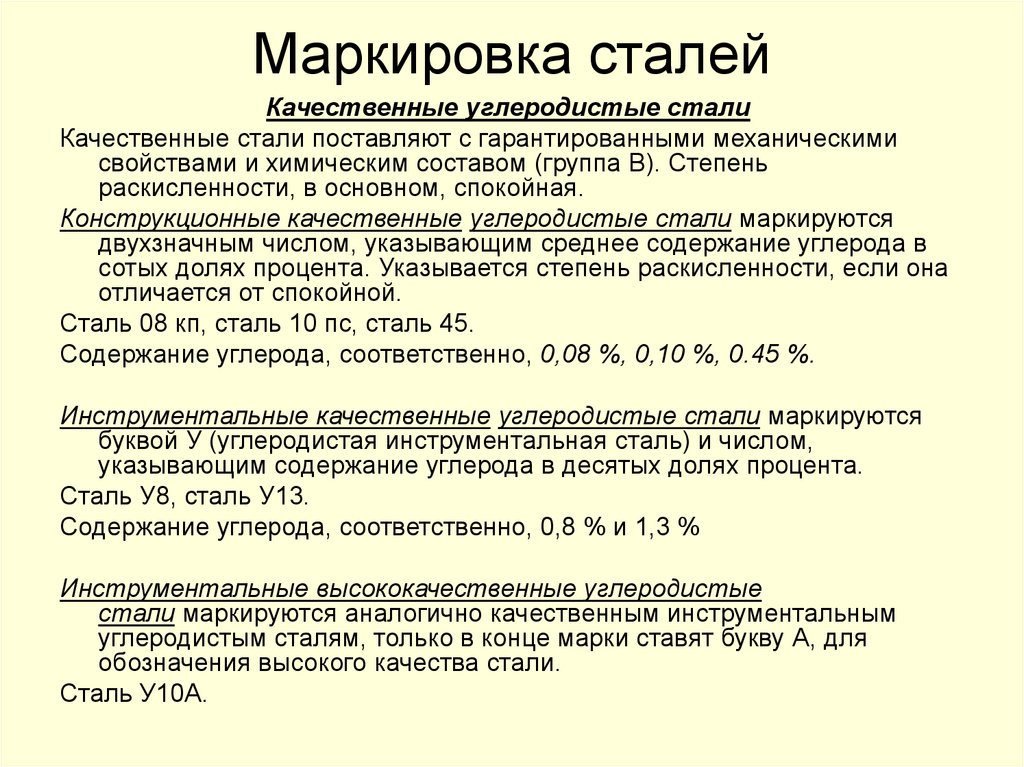

Качественные углеродистые стали являются машиностроительными, их применяют для изготовления деталей машин (конструкционные стали) или инструментов (инструментальные стали).

Для обеспечения требуемых свойств они подвергаются термической обработке и поэтому поставляются с гарантированным химическим составом, который указывается в обозначении марки.

Конструкционные стали обозначаются цифрами, указывающими среднее содержание углерода в сотых долях процента. В машиностроении используются следующие марки сталей: 10, 15, 20, 25, 30, 35, 40, 45, 50, 55, 60, 65, 70. Для каждой марки стали установлены пределы содержания углерода; например, сталь 20 содержит 0,18…0,22%, сталь 25 — 0,23…0,27%, сталь 40 — 0,37…0,42% и т.п. Цифры, обозначающие марку стали, получаются округлением концентрации углерода до ближайшего числа, кратного пяти.

Инструментальные углеродистые стали содержат от 0,7 до 1,3 % С. Они обозначаются буквой У и цифрами, показывающими среднее содержание углерода в десятых долях процента. Так, содержание углерода в стали У7 — 0,7 %, в стали У12 — 1,2 %. Для инструментов применяются следующие стали: У7, У8, У9, У10, У11, У12 и У13.

Высококачественные стали (инструментальные углеродистые и легированные и конструкционные легированные) обозначают буквой А в конце марки сталей. Например, У8А, У10А, У12А.

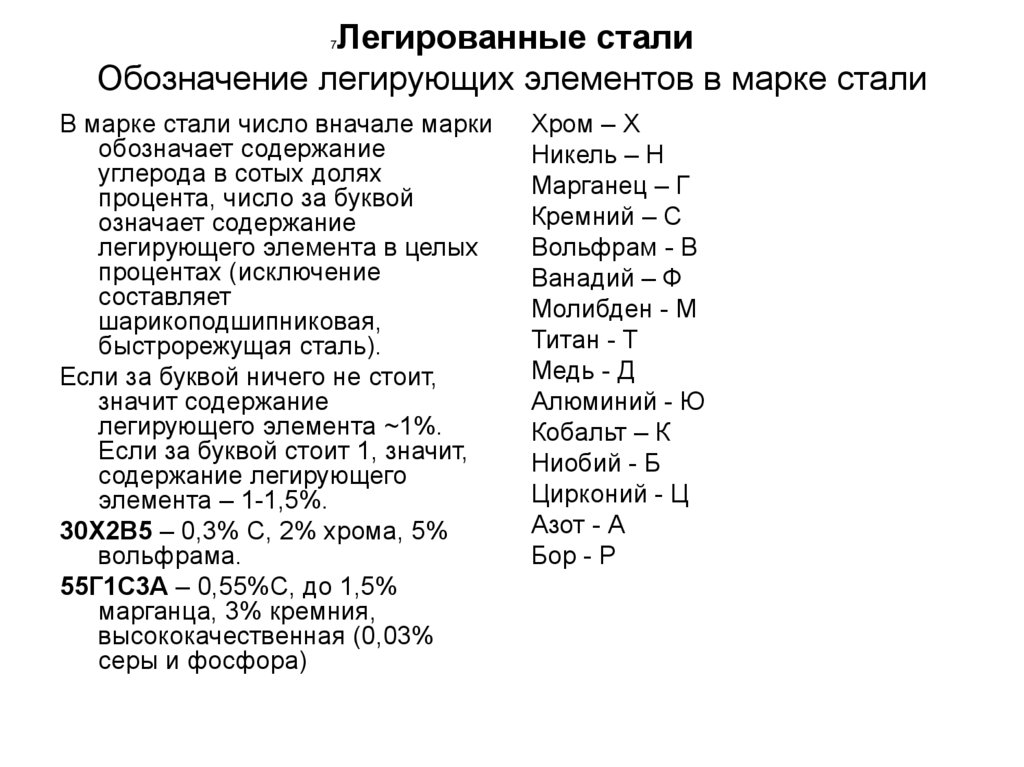

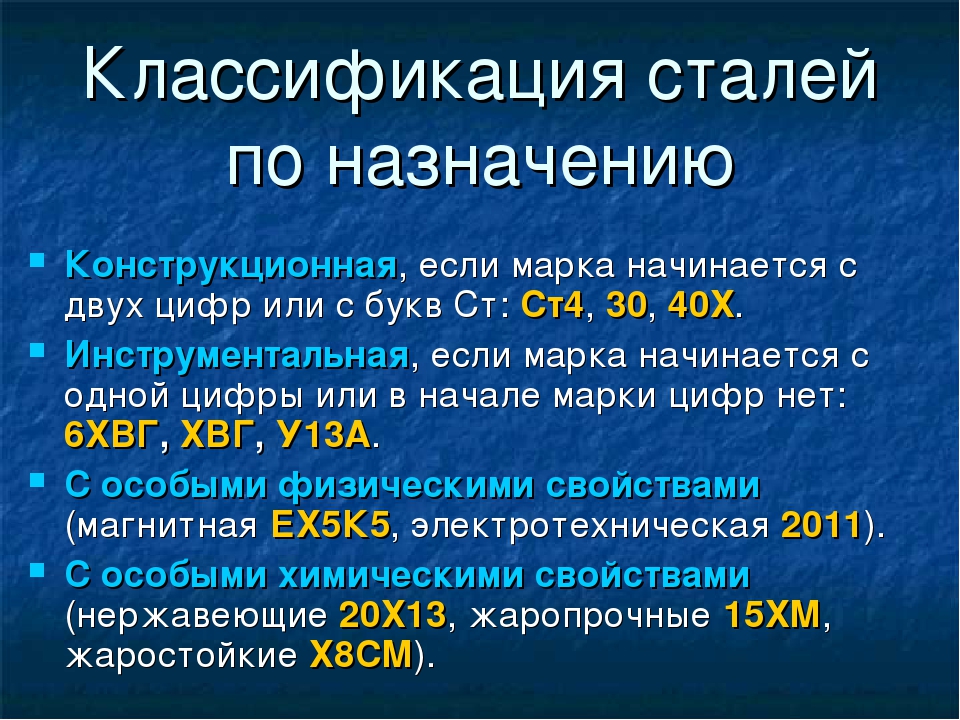

Маркировка легированных сталей. Для обозначения сталей принята система цифр и букв. Содержание углерода показано цифрами, стоящими в начале обозначения марки. Его содержание указывают так же, как и в углеродистых сталях: в сотых долях процента в конструкционных ив десятых долях в инструментальных сталях. Если цифры в начале марки отсутствуют, что характерно для инструментальных сталей, содержание углерода — около 1 %.

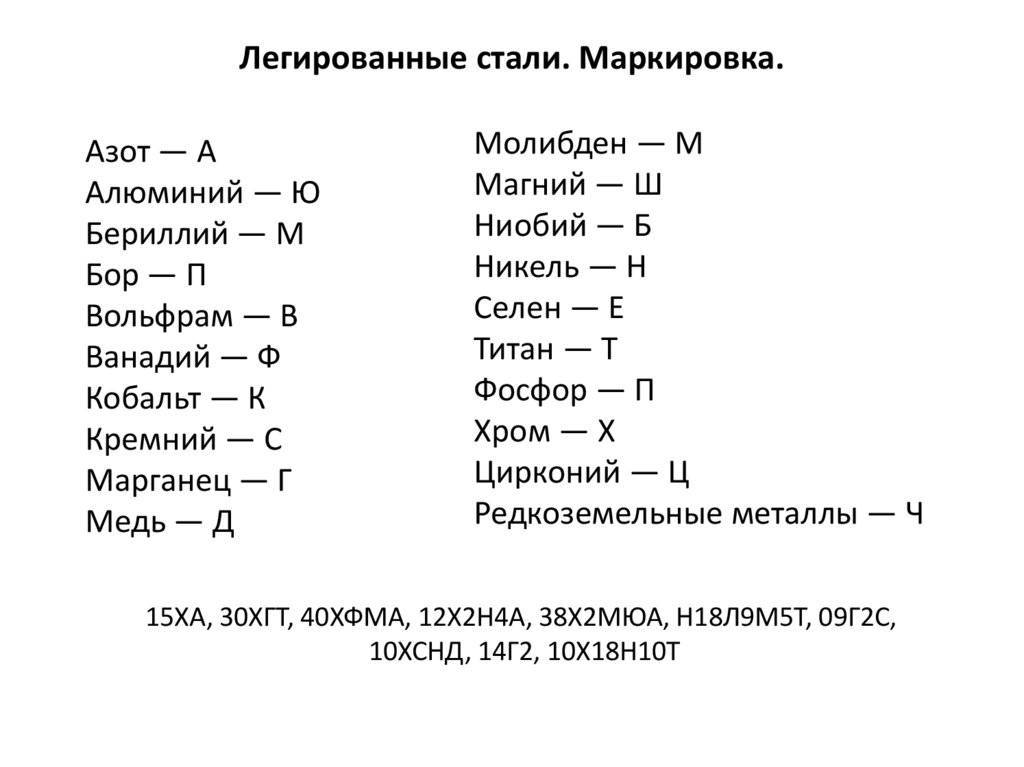

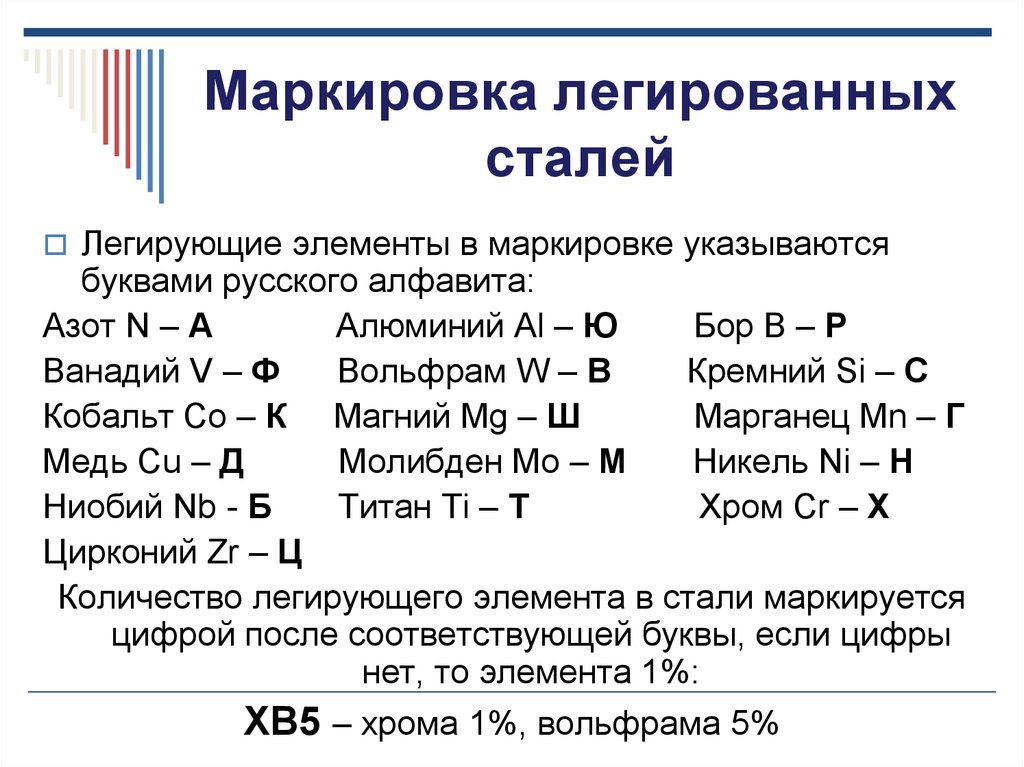

Легирующие элементы обозначаются буквами кириллицы (русскими): X — хром, Н — никель, К — кобальт, С — кремний, М — молибден, Г — марганец, В — вольфрам, Ф — ванадий, Т — титан, Б — ниобий, Д — медь, Р — бор, Ю — алюминий.

Цифра, стоящая за буквой, означает среднее содержание данного элемента в процентах. Если цифра отсутствует, то содержание элемента составляет около 1%. Исключение представляют элементы, присутствующие обычно в конструкционных сталях в малых количествах, — это вольфрам и молибден (0,25… 0,5 %), титан и алюминий (до 0,1 %), ванадий (0,1 …0,2 %). При таком содержании их наличие в марке обозначается, а цифра не ставится.

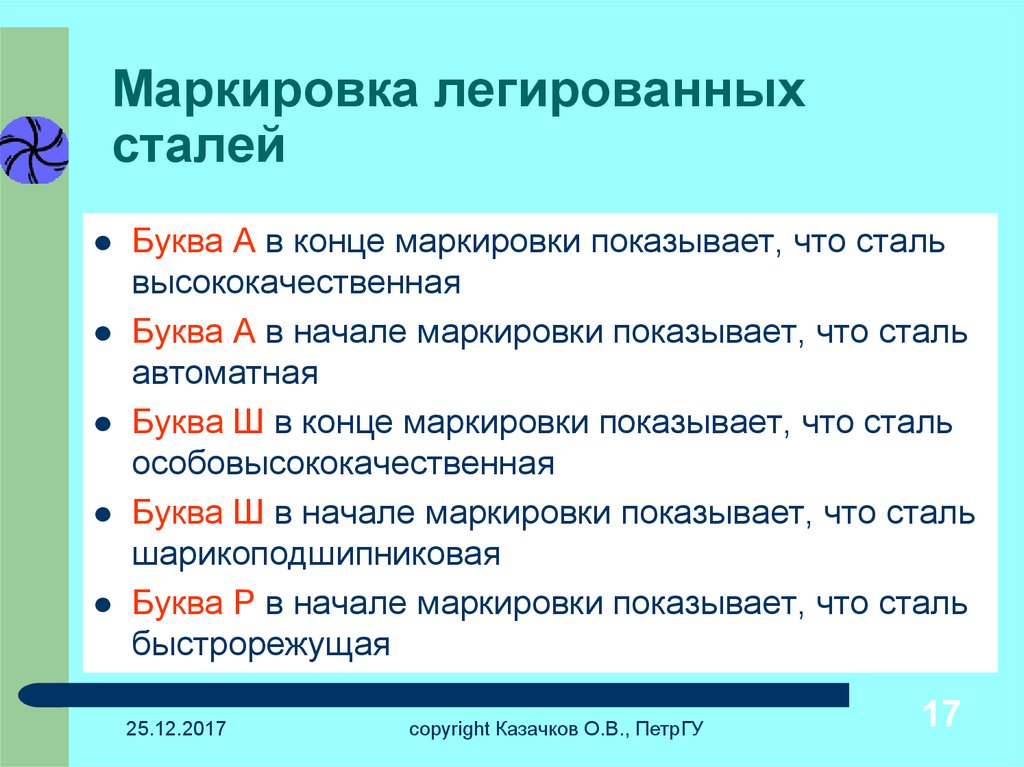

Буква А, стоящая в конце обозначения марки, так же как и для углеродистых сталей, указывает на то, что сталь является высококачественной. Если буква А стоит в середине марки, то она указывает на присутствие в стали азота в качестве легирующего элемента.

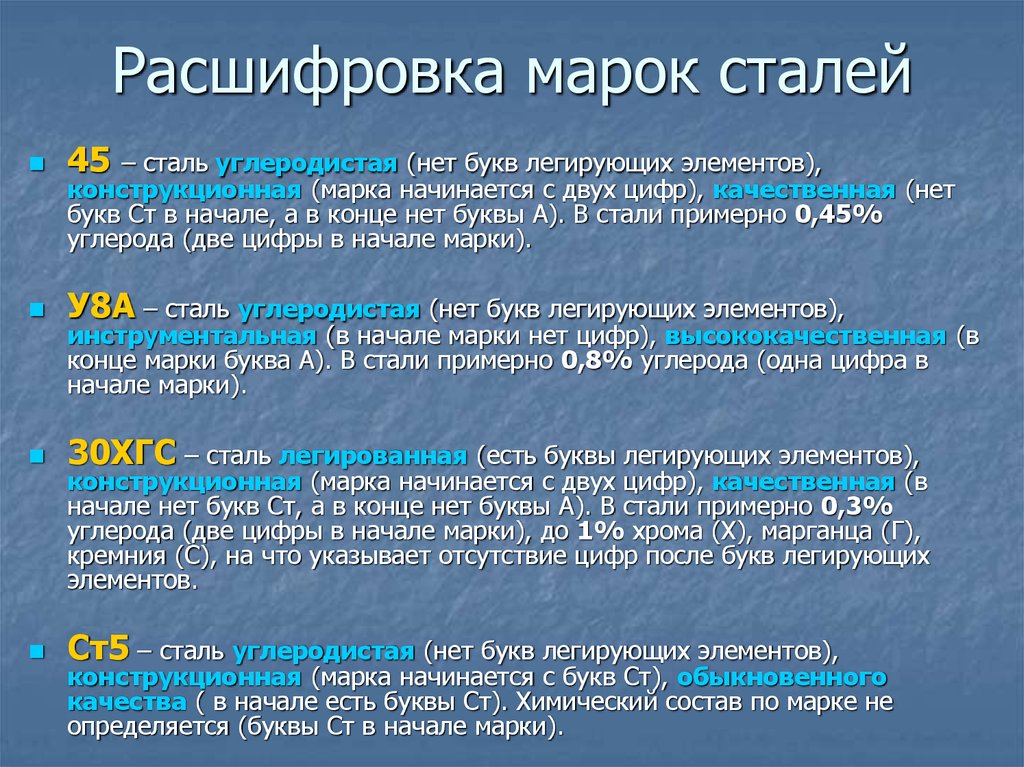

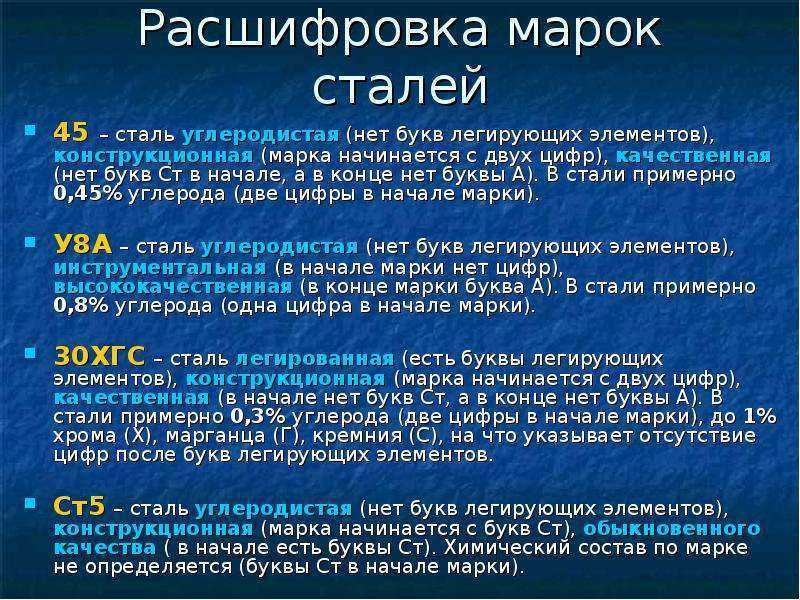

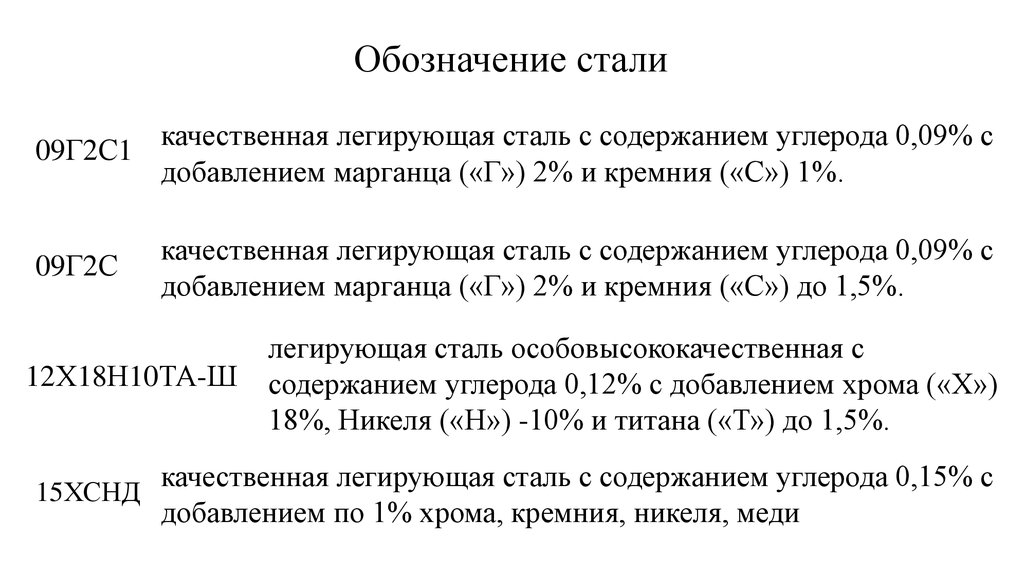

Примеры обозначения конструкционных и инструментальных сталей:

  • сталь 40Х — легированная качественная, содержит (в среднем) 0,4 % углерода и 1 % хрома;
  • сталь 12ХНЗА — легированная высококачественная, содержит около 0,12 % углерода, 1 % хрома и 3 % никеля;
  • сталь ХВГ — инструментальная легированная, содержит (в среднем) 1 % углерода, 1 % хрома, 1 % вольфрама и 1 % марганца.

Особовысококачественные стали, получаемые электрошлаковым переплавом, часто индексируют буквой Ш в конце обозначения марки.

Обозначение некоторых легированных сталей специального назначения несколько отличается от общепринятого. Эти отличия рассмотрены в соответствующих разделах.

  • Попередня
  • Наступна

Маркировка сталей ЭИ и ЭП с содержанием Ni никеля на металлолом

Мы осуществляем прием лома и отходов многих сталей представленных ниже. Нам можно продать практически весь спектр сплавов ЭИ и ЭП. Цена на каждую марку просчитывается индивидуально и зависит от самой марки и количества сдаваемого материала. В основы цены закладывается  % содержания никеля в металле.

Вы без хлопот сможете найти маркировку завода изготовителя и соответствующую ей маркировку стали по химическому составу.

Маркировки сталей в лом

Маркировка завода-изготовителяМаркировка по составу
ЭИ-10 25Х1МФ
ЭИ-69 45Х14Н14В2М, 4Х14Н14В2М
ЭИ95 25Х18Н9С2
ЭИ100 20Х13Н4Г9, 2Х13Н4Г9
ЭИ211 20Х20Н14С2, 12Х20Н14С2
ЭИ240 45Х14Н14СВ2М
ЭИ268 14Х17Н2, 1Х17Н2
ЭИ283 20Х25Н20С2, Х25Н20С2
ЭИ288 СВ-07Х16Н6
ЭИ319 20Х23Н13, Х23Н13
ЭИ334 СВ-ХН80
ЭИ388 4Х15Н7Г7Ф2МС, 40Х15Н7Г7Ф2МС
ЭИ395 12Х16Н25М6АГ
ЭИ402 08Х18Н12Б, 0Х18Н12Б
ЭИ417 20Х23Н18, Х23Н18
ЭИ432 10Х17Н13М3Т, Х17Н13М3Т
ЭИ435 СВ-ХН78Т
ЭИ437А СВ-ХН77ТЮ
ЭИ437Б СВ-ХН77ЮР
ЭИ437БУ ХН77ТЮР
ЭИ442 ХН70
ЭИ448 10Х17Н13М2Т, Х17Н13М2Т
ЭИ478 СВ-08Х21Н10Г6
ЭИ481 37Х12Н8Г8МФБ, 4Х12Н8Г8МФБ
ЭИ559А ХН60Ю
ЭИ569 08НМ, 10НМ
ЭИ572 31Х19Н9МВБТ, 3Х19Н9МВБТ
ЭИ580 08Х17Н15М3Т, 0Х17Н16М3Т
ЭИ592 09Х16Н13М3
ЭИ598 ХН70МВТЮБ
ЭИ602 СВ-ХН75МБТЮ
ЭИ606 08Х19Н9Ф2С2
ЭИ607 ХН80ТБЮ
ЭИ607А ХН80Т1БЮ
ЭИ612 ХН35ВТ
ЭИ612К ХН35КВТ
ЭИ617 ХН70ВМТЮ
ЭИ618 ХН60ВМТЮР
ЭИ628 06ХН28МТ, 0Х23Н28М2Т
ЭИ629 03Х23Н28М3Д3Т
ЭИ639 НИМО-28
ЭИ649 СВ-05Х20Н9ФБС
ЭИ652 СВ-ХН70Ю
ЭИ654 15Х18Н12С4ТЮ, 2Х18Н12С4ТЮ
ЭИ680 08Х16Н13М2Б, 1Х16Н13М2Б
ЭИ684 06Х18Н11, 0Х18Н11
ЭИ694 09Х14Н16Б, 1Х14Н16Б
ЭИ695Р 09Х14Н19В2БР, 1Х14Н18В2БР
ЭИ696 10Х11Н20Т3Р, Х12Н20Т3Р
ЭИ696А 10Х11Н20Т2Р, Х12Н20Т2Р
ЭИ698 ХН73МБТЮ
ЭИ702 36НХТЮ
ЭИ703 ХН38ВТ
ЭИ703Б ХН38ВБ
ЭИ711 10Х14Г14Н4Т, Х14Г14Н3Т
ЭИ 712М 12Х2НВФМА
ЭИ723 25Х2М1Ф
ЭИ726 09Х14Н19В2БР1, 1Х14Н18В2БР1
ЭИ732 08Х20Н14С2, 06Х20Н14С2
ЭИ736 13Х14Н3В2ФР, Х14НВФР
ЭИ765 ХН70ВМЮТ
ЭИ787 ХН35ВТЮ
ЭИ792 58Н-ВИ
ЭИ793 СВ-07Х18Н9ТЮ
ЭИ802 15Х12ВНМФ, 1Х12ВНМФ
ЭИ816 0Х7Н13ГТ
ЭИ817-Ш 06Х14Н6Д2МБТ-Ш
ЭИ824 08Н50
ЭИ826 ХН70ВМТЮФ
ЭИ827 ХН75ВМЮ
ЭИ835 СВ-12Х25Н16Г7АР
ЭИ842 04Х18Н10
ЭИ844 03Х16Н15М3, 00Х16Н15М3
ЭИ844Б 03Х16Н15М3Б
ЭИ844-ВИ 015Х16Н15М3-ВИ
ЭИ844БУ-ИД 015Х16Н15М3БУ-ИД
ЭИ847 09Х16Н15М3Б, Х16Н15М3Б
ЭИ847-Ш 06Х16Н15М3Б-Ш
ЭИ867
ХН62МВКЮ
ЭИ868 ХН60ВТ
ЭИ869 ХН75ТБЮ
ЭИ893 ХН65ВМТЮ
ЭИ897 СВ-12Х11НМФ
ЭИ898 СВ-08Х19Н10Г2Б
ЭИ903 09Х15Н8Ю, Х15Н9Ю
ЭИ904 08Х15Н8Ю, Х15Н9Ю
ЭИ914 08Х18Н10Т
ЭИ925 08Х17Н5М3, Х17Н5М3
ЭИ928-ВИ 9Х13Н6ЛК4-ВИ
ЭИ929 ХН55ВМТКЮ
ЭИ943 06ХН28МДТ, 0Х23Н28М3Д3Т
ЭИ946 2Х18Н8В2
ЭИ961 13Х11Н2В2МФ, 1Х12Н2ВМФ
ЭИ962 11Х11Н2В2МФ, Х12Н2ВМФ
ЭИ962А 16Х11Н2В2МФ, 2Х12Н2ВМФ
ЭИ981А
СВ-09Х16Н25М6АФ
ЭИ997 18Х20Н13
Н-59 04Х19Н9С2
Н-60 06Х19Н9Т
Н-61 05Х19Н9Ф3С2
Н-62 07Х18Н9ТЮ
Н-63 08Х19Н9Ф2С2
Н-64 07Х19Н10Б
Н-65 04Х19Н11М3
Н-66 10Х16Н25АМ6
Н-67 06Х19Н10М3Т
Н- 68 30Х15Н5В3Б3Т
Н- 70 10Х20Н15
Н-71 07Х25Н13
Н-72 13Х25Н18
Н-73 08Х21Н10Г6
Н-74 08Х20Н9Г7Т
Н-75 30Х25Н16Г7
Н-80 01Х19Н9
Н-81 04Х19Н9
Н-87 08Х16Н8М2
Н-88 08Х18Н8Г2Б
Н-89 08Х19Н10Г2Б
Н-90 08Х19Н10М3Б
Н-91 05Х20Н9ФБС
Н-93 06Х20Н11М3ТБ
Н-94 07Х25Н12Г2Т
Н-95 06Х25Н12ТЮ
Н-96 08Х25Н12БТЮ
Н-97 09Х16Н25М6АФ
Н-98 01Х23Н28М3Д3Г
Н-99 06Х15Н60М15
ЭК2-ИД ХН40МТЮБФР
ЭК10 12Х22Н6М4Д2Т
ЭК11 ХН20ЮС
ЭК17-ВИ 03Х13Н8М2СТ
ЭК18 02Х22Н11Т
ЭК19-ВД 03Н18К8М5Т-ВД
ЭК21-ВД ХН64КБМЮВФ-ВИ
ЭК22-ВИ 03Х25Н14Г2БТ
ЭК23 03Х220Н65Г5М4Б3В
ЭК32 42Х25Н35Г6Б2Р
ЭК35 42Х25Н35Г6Б2Р
ЭК36 42Х25Н35С2Г6Б2В3Р
ЭК37 12Х25Н35С3Г6БР
ЭК38 20Х27Н6М3АГВ
ЭК 43-ВИ 06Х13Н6М4К8Б-ВИ
ЭК51 06Х22Н8М2ФТАЮ
ЭК56 06Х20Н35М6Г8
ЭК58-ВИ ХН68МВКЮТБ-ВИ
ЭК61-ИД ХН58МБЮД-ИД
ЭК64 ХН65ВБ
ЭК65 03Х26Н6Т, ВНС48
ЭК66 01Х29Н35Г8АМЧД
ЭК67 07Х20Н10М2ГТ
ЭК75 01Х24Н35Г7АМ3Д
ЭК76 01Х12Н10С6Ц
ЭК86 03Х23Н28Ю4Т
ЭК91 СВ-03Х21Н10АГ5
ЭК102-ВИ ХН33КВ, ВЖ145
ЭК107-ВИ ХН63ВФБЮТ-ВИ, ВЖ151
ЭК109-ВИ ХН70М-ВИ, ВЖ135-ВИ
ЭК119 СВ-13Х14Н9С4Ф3Г
ЭК144 СВ-10Х16Н25Т5АМ6
ЭК148 СВ-03Х20Н70Г3Б3ТУ
ЧС5-ВИ 03Н18М4Т
ЧС32-ВИ 03Х20Н45М5Б-ВИ
ЧС35-ВИ 015Н18К13М9ТЮ-ВИ
ЧС42-ВИ 03Х20Н45М4Б4-ВИ
ЧС43-ВИ 03Х20Н45М4БРЦ-ВИ
ЧС52 07Х13Н4АГ20
ЧС84 СВ-01Х25Н19Г5АМ4
ЧС85 СВ-01Х26Н14ГТ
ЧС89 01Х24Н25Г7АМ3Д
ЧС115-ВИ СВ-01Х20Н16М3Т-ВИ
ЧС70 ХН58КВТЮМБЛ
ЧС88 ХН57КВЮТМБРЛ
ЭП33 10Х11Н23Т3МР
ЭП35 07Х15Н7ЮМ2
ЭП47 12Х18Н10Е, Х18Н10Е
ЭП52 36НХТЮ8М
ЭП53 08Х22Н6Т, 0Х22Н5Т
ЭП57 ХН50ВМТКФЮ
ЭП65 25Х13Н2ВМФ
ЭП75 СВ-07Х25Н12Г2Т
ЭП87 СВ-06Х25Н12ТЮ
ЭП88 СВ-08Х15Н23В7Г7М2
ЭП89 СВ-06Х20Н11М3ТБ
ЭП99-ИД ХН50МВКТЮР-ИД
ЭП105-ВД ХН35МТЮ-ВД
ЭП109 ХН56ВМКЮ
ЭП126 ХН28ВМАБ, Х21Н28В5М3БАР
ЭП131 Х18К60В14Н11
ЭП156 СВ-08Х20Н9С2БТЮ
ЭП164 08Х15Н24В4ТР, Х15Н24В4Т
ЭП166А-ВД 015Х18Н15Р09-ВД
ЭП166Б-ВД 015Х18Н15Р13-ВД
ЭП167А-ВД 015Х18Н15Р17-ВД
ЭП167Б-ВД 015Х18Н15Р22-ВД
ЭП168Б-ВД 015Х18Н15Р26-ВД
ЭП172-Ш 015Х18Н15Р30-ВД
ЭП172У-ИД 08Х16Н15М3БРУ-ИД
ЭП172-Ш 09Х16Н15М3БР-Ш
ЭП198 СВ-30Х15Н35В3Б3Т
ЭП199 ХН56ВМТЮ
ЭП202 ХН67МВТЮ
ЭП208 26Х17Н2
ЭП218 45НХТ
ЭП220 ХН51ВМТЮКФР
ЭП222 07Х21Г7АН5, Х27Г7АН5
ЭП225 Х15Н5Д2Т
ЭП233 74НМД
ЭП238-ВД ХН58ВМКЮР-ВД
ЭП260 СВ-ХН23МТЮР
ЭП263 10Х32Н8
ЭП287 07Х18Н10Р
ЭП288 07Х16Н6, Х16Н6
ЭП291 18Х11МНФБ, 2Х11МФБН
ЭП297 36Н11Х
ЭП302 10Х15Н9С3Б1
ЭП303 55Х20Г9АН4, 5Х20Н4АГ9
ЭП305 СВ-08Х14Н8С3Б
ЭП307 СВ-08Х18Н8Г2Б
ЭП309 Х20Н6МД2Т, ВНС4
ЭП309У-Ш 10Х15Н9С3Б1-Ш
ЭП310-Ш 13Х25Н4АМ3-Ш
ЭП311 25Х12Н2В2М2Ф
ЭП318 42Н
ЭП319 СВ-06Х20Н4Г10
ЭП320 СВ-06Х18Н5Г12АБ
ЭП321 СВ-06Х18Н5Г11БАФ
ЭП337 ХН40Б
ЭП350 ХН46Б
ЭП354-ВИ 4Х13Н6ЛВФ-ВИ
ЭП367 ХН60М, СВ-06Х15Н60М15
ЭП377 СВ-08Х16Н8М2
ЭП378 40Х18Н2М
ЭП379 Р18Ф2К8М
ЭП389 СВ-08Х25Н13БТЮ
ЭП414 Х18Н9СМР
ЭП437 ХН30ВМТ, ВЖ102
ЭП437А СВ-ХН77ТЮ
ЭП437Б СВ-ХН77ТЮР
ЭП452-Ш 10Х12Н20Т2-Ш
ЭП454 ХН55МВЮ, ХН55М6ВЮ
ЭП466 25Х20Н9В2М
ЭП479-Ш 15Х16Н2АМ-Ш
ЭП485-ВИ 10Х15Н28В2М4Б-ВИ
ЭП487-ВД ХН60МВТЮ-ВД
ЭП492 10Х18Н5Г9АС4, ВЖ3
ЭП496 Н70МФ, Н70М27Ф
ЭП500 СВ-06Х21Н7БТ
ЭП502-ВД 10Х18Н10Т
ЭП506 12Х2НВФА
ЭП509 СВ-Х14Н8М2
ЭП516 03ХН28МДТ, СВ-01Х23Н28М3Д3Т
ЭП521 СВ-10Х16Н25М6Г6
ЭП529-ВД 10Х32Н4Д-ВД
ЭП530-ВИ 47ХНМ-ВИ
ЭП532 СВ-08Х25Н20С3Р1
ЭП533-ИД СВ-08Х20Н57М8В8Т3Р
ЭП535-ВД 04Х32Н8-ВД
ЭП543У-ИД ХН40МАТЮ-ИД
ЭП539-ВД ХН60МЮВТ-ВД
ЭП548 Х15Н60Ю3А
ЭП550 СВ-01Х18Н10
ЭП551 СВ-01Х17Н14М2
ЭП552 000Х18Н10Б
ЭП553 СВ-02Х17Н14С4
ЭП567 ХН65МВ, 0Х15Н65М16В
ЭП568 СВ-04Х19Н5АГ12М
ЭП578 68НХВКТЮ, ХН68ВКТЮ
ЭП582 СВ-06Х15Н35Г7М6Б
ЭП589 СВ-06Х19Н11Ф2С2
ЭП590 ХН57МТВЮ
ЭП597 Р12Ф3
ЭП600 Р13Ф4К5
ЭП602-ВИ Х28-ВИ
ЭП606 СВ-08Х15Н60М10
ЭП609-Ш Х12НМБФ-Ш
ЭП610 2Х18Н10В2
ЭП619 46НХТ
ЭП622 СВ-08Х25Н25М3
ЭП626 0Х17Н16
ЭП627 03Х20Н15М3ТБ
ЭП630 46ХНМ
ЭП631-ВД 03Н19К6М5ТЮР-ВД
ЭП637-ВД 03Н18К9М5ТР-ВД, ВКС210-В
ЭП642 СВ-02Х15Н65М13В3ТЮ
ЭП647 СВ-10Х19Н11М4Ф
ЭП648-ВИ ХН50ВМТЮБ-ВИ
ЭП655-ВИ ВНС12-ВИ
ЭП657 Р12Ф2К8М3
ЭП658 Р6Ф2К8М5
ЭП659А 03Х12Н9М2С
ЭП666 ХН55МБЮ
ЭП670 ХН32Т, Х20Н32Т
ЭП673 СВ-Х25Н40М7
ЭП674 08Х15Н25Т2МФР
ЭП678-ВД 03Х11Н10М2Т-ВД
ЭП679-ВД 03Х11Н10М2Т1-ВД
ЭП682-Ш Р12Ф3К10М3-Ш
ЭП688 Р9М4К8
ЭП690 СВ-01Х19Н18Г10АМ4
ЭП693-ВД ХН68ВМТЮК-ВД
ЭП695-ВД 05Х12Н5К14М5ТВ-ВД
ЭП699-ВД СВ-08Х21Н6С2АТ
ЭП700-ВД 10Х15Н27Т3МР
ЭП703 СВ-08Х21Н6С2АТ
ЭП704 СВ-10Х22Н7САТ
ЭП705 СВ-08Н60Г8М7Т
ЭП708-ВД ХН62ВМЮТ-ВД
ЭП709-ВД ХН62БМВЮ-ВД
ЭП711 Н95С3Ю
ЭП713 36НХ
ЭП718-ВД ХН45МВТЮБР-ВД
ЭП720 ХК30НВМТ
ЭП722 Р9М4К6С
ЭП735 ХН40МГ3Б
ЭП742-ИД ХН62БМКТЮ-ИД
ЭП747 ХН45Ю
ЭП750-Ш 07Х25Н16АГ6Ф-Ш
ЭП753-ИД 01Х18Н40М5ГБ-ИД
ЭП753Р-ИД 01Х18Н40М5ГБР-ИД
ЭП754 015Х120Н25Г2Б
ЭП758 ХН60МБ
ЭП760 ХН65МВУ
ЭП761 8Х4В2С2МФ
ЭП762 СВ-04Х20Н10Г2Б
ЭП766-ВИ 95Х13М3К3Б2Ф-ВИ
ЭП767-ВД 04Х14К13Н4М3ТВ-ВД
ЭП768-Ш 16Х20К6Н2МВФ-Ш, ВНС22-Ш
ЭП772-Ш Р12Ф5М-Ш
ЭП774-ВИ ХН45МБ-ВИ
ЭП778 СВ-10Х15Н23М4В4АФ2
ЭП780 09Х19Н17М4В4АФ2
ЭП781-Ш 07Х25Н16АГ6Ц-Ш
ЭП787 СВ-08Х4Н70М12Г6Т
ЭП794 02Х8Н22С6
ЭП795 03ХН58В
ЭП796-ВИ 03ХН35МЮ-ВИ
ЭП797 ХН85МЮ-ВИ
ЭП798-ВИ ВУКС2-ВИ
ЭП799 НП-03Х22Н11Г2Б
ЭП803 36НГМТ
ЭП810 03Х12Н10МТР
ЭП811 16Х16Н3МАД, ВНС21
ЭП814А Н70МФВ
ЭП828-ВД ХН70МВЮ
ЭП829 СВ-05Х30Н40М6ТБ
ЭП830 СВ-12ХН7К2МФ
ЭП832 04Х11Н9М2Д2ТЮ
ЭП835-ВД СВ-28Х3СНМВФА-ВД
ЭП836-ВД 03Н17К10В10МТ-ВД
ЭП838 07Х12Г14Н4ЮМ
ЭП841 10Х18Н18Ю4Д
ЭП845-ИЛ 01Н17К12М5Т-ИЛ
ЭП853 03Х11Н10М2Т2
ЭП854 СВ-08Х21Н11ФТ
ЭП855 СВ-03Х15Н35Г7М6Б
ЭП858-ВД 10Х15Н23М4ВЧАФ
ЭП864-ВИ 03Х21Н32М3Б-ВИ
ЭП866-Ш 15Х16К5Н2МВФАБ-Ш
ЭП868 СВ-10Х19Н23Г2М5ФАТ
ЭП877 58НХВКТБЮ
ЭП878 12Х18Н13АМ3
ЭП881 ХН55КМВЮТ-ИД
ЭП886-ИД ХН65ВМБ-ИД
ЭП902 ХН65ВБМЮ
ЭП903 20Х2Г3НВМА
ЭП904-ВИ 02Х18Ю3Б-ВИ
ЭП908 СВ-01Х12Н4М
ЭП909 СВ-01Х12Н4Б
ЭП914-ВИ ХН43БМТЮ
ЭП915 ХН43БМТЮ
ЭП922-ИД Н90Ю-ИД
ЭП925-ВИ 03Х12Н9М2СБ-ВИ
ЭП927 03Х12К10М6Н4Т
ЭП931-ВД 03Х13Н5К10М3ФБ-ВД
ЭП934 СВ-10ГНМДТА
ЭП935 СВ-03ГНКА
ЭП936 СВ-03ГНДКА
ЭП937-ВИ ХН40МДБ-ВИ
ЭП941-ВИ ХН43МГБ-ВИ
ЭП950-ИЛ ХН71МВЮ
ЭП953-ВИ 03Х20Н45Г6М6Б-ВИ
ЭП954 03Х16Н9М2
ЭП955 03Х24Н13Г2Б
ЭП959-ВИ СВ-01Х12Н2МТ-ВИ
ЭП960 Х5Н40Г7М8Т
ЭП963 ХН50МД
ЭП969-ВИ ХН50ВМТЮБК-ВИ
ЭП974 32Н6ХЮ
ЭП977 44НХМТ
ЭП978 СВ-03ХН25МДГБ
ЭП979 СВ-03ХН25МДГ
ЭП981-ШП 50Х18АМ-ШП
ЭП982-ВИ Н65М-ВИ
ЭП987 0Х18Н11С5М2ТЮ
ЭП988 10Х28Н11С4АД
ЭХН80 Х20Н80
ЭХН60 Х15Н60

Система нумерации марок стали

SAE AISI | Сплав

SAE (совместно с AISI) разработала числовую справочную систему для стали и ее сплавов, которая может охватывать весь спектр материалов, но не является полной, поскольку не все номера еще присвоены спецификации⁽¹⁾

Основа их система нумерации приведена ниже:

Нелегированные углеродистые стали 10XX C <1, Mn <1
Автоматическая обработка углеродистой стали 11ХХ С <1, С >0,05
Автоматическая обработка углеродистой стали 12XX C <1, S >0,05, P >0,04
Марганцевые стали 13XX C <1, Mn >1,65
Стали высокой твердости 15ХХ C <1, Mn 1<1,65
Никель Сталь 23XX Ni 3,5
Никель Сталь 25XX Ni 5
Хромоникелевые стали 31XX Ni 1,25, Cr 0,65<0,8
Хромоникелевые стали 32XX Ni 1,75, Cr 1,07
Хромоникелевые стали 33XX Ni 3,5, Cr 1,5<1,57
Хромоникелевые стали 34XX Ni 3, Cr 0,77
Молибденовые стали 40XX Mo 0,2<0,25
Хромомолибденовые стали 41XX Cr 0,5<0,95, Mo 0,12<0,3
Никель Хром Молибден Стали 43XX Ni 1,82, Cr 0,5<0,8, Mo 0,25
Молибденовые стали 44XX Mo 0,4<0,52
Никель-молибденовые стали 46XX Ni 0,85<1,82, Mo 0,2<0,25
Никель Хром Молибден Стали 47XX Ni 1,05, Cr 0,45, Mo 0,2<0,35
Никель-молибденовые стали 48XX Ni 3,5, Mo 0,25
Хромистые стали 50XX Cr 0,27<0,65
Хромистые стали 51XX Cr 0,8<1,05
Хромистые стали 50XXX Cr 0,5, C >1,0
Хромистые стали 51XXX Cr 1,02, C >1,0
Хромистые стали 52XXX Cr 1,45, C >1,0
Хромованадиевые стали 61XX Cr 0,6<0,95, V 0,1<0,15
Хромо-вольфрамовые стали 72XX Кр 0,75, Ш 1,75
Никель Хром Молибден Стали 81XX Ni 0,3, Cr 0,4, Mo 0,12
Никель Хром Молибден Стали 86XX Ni 0,55, Cr 0,5, Mo 0,2
Никель Хром Молибден Стали 87XX Ni 0,55, Cr 0,5, Mo 0,25
Никель Хром Молибден Стали 88XX Ni 0,55, Cr 0,5, Mo 0,35
Марганцево-кремнистые стали 92XX Cr <0,65, Mn 0,65<0,85, Si 1,4<2
Никель Хром Молибден Стали 93XX Ni 3. 25, Cr 1.2, Mo 0.12
Никель Хром Молибден Стали 94XX Ni 0,45, Cr 0,4, Mo 0,12
Никель Хром Молибден Стали 97XX Ni 0,55, Cr 0,2, Mo 0,2
Никель Хром Молибден Стали 98XX Ni 1, Cr 0,8, Mo 0,25

Обычная углеродистая сталь Таблица является наиболее важной для определения физических свойств всех необработанных углеродистых сталей, включая специальные и легированные стали. Последние две цифры в любой углеродистой стали говорят вам о процентном содержании углерода; т.е. 1040, 1340 и 4140 имеют одинаковое содержание углерода (0,36<0,44, 0,38<0,43 и 0,38<0,43 соответственно) и, следовательно, обладают сходными физическими свойствами (прочность, удлинение и твердость) до термической обработки или деформационного упрочнения. Однако:
1) Содержание одного или нескольких основных легирующих элементов (марганца, фосфора и серы) в специальных углеродистых сталях увеличивается для улучшения обрабатываемости или повышения твердости; никакие другие легирующие элементы не добавляются.
2) Один или несколько основных легирующих элементов (марганец, фосфор и сера) изменены в сплаве. углеродистые стали и дополнительные элементы добавляются для коррозионной стойкости и дальнейшего улучшения физических свойств за счет термической обработки и деформационного упрочнения.

Обозначение сорта начинается с «G» и суффикса «0» (ноль) в формате UNS {например, 1010 ≡ G10100}.
Если обозначение класса SAE-AISI …
… без префикса, сталь изготовлена ​​в мартеновской печи
… с префиксом «В» сталь была изготовлена ​​​​с использованием конвертера Бессемера
. … с префиксом «С» сталь была изготовлена ​​​​с использованием тигельной печи
. … с префиксом «Е» сталь была изготовлена ​​​​с использованием электрической печи
… с приставкой «F» сталь относится к автоматному типу
… с суффиксом «H» сталь изготовлена ​​в соответствии с пределами «прокаливаемости»
Если в середине обозначения класса SAE-AISI вставлен следующий символ . ..
… ‘Б’; химический состав включает бор для улучшения проникновения в твердость (на большую глубину)
… ‘Л’; химический состав включает свинец для улучшения обрабатываемости

Примечания

  1. CalQlata создала прогнозный калькулятор для углеродистых и легированных сталей

Дополнительная литература

Вы найдете дополнительную литературу по этой теме, в т.ч. термическая обработка, на нашей веб-странице углеродистых сталей

Краткое руководство по маркам нержавеющей стали

Поскольку нержавеющая сталь эстетична и устойчива к коррозии, она часто используется в производстве таких предметов, как посуда, кухонные мойки и транспортные средства. Срок 9Нержавеющая сталь 0310 относится к любому из нескольких сплавов на основе железа, в состав которых входит элемент хром в количестве не менее 10,5%.

Хотя вся нержавеющая сталь определяется своей кристаллической структурой, этот металл бывает более 100 марок. Американский институт чугуна и стали впервые разработал структуру марок стали в 1930-х и 40-х годах. Позже эта система объединилась с системой Международного общества автомобильных инженеров (SAE), чтобы сформировать более стандартизированную систему нумерации. Однако сегодня производители стали могут использовать более одной системы нумерации, что может усложнить ситуацию.

Загрузить нашу спецификацию на нержавеющую сталь сейчас

Kloeckner Metals является поставщиком и сервисным центром полного ассортимента нержавеющей стали. Загрузите наш лист спецификаций нержавеющей стали сегодня и проверьте, что Kloeckner Metals регулярно поставляет на склад.

Технические характеристики нержавеющей стали

Общая идея классификации металла заключается в том, что нержавеющую сталь можно разделить на три широкие категории — аустенитную, ферритную и мартенситную — в зависимости от кристаллической структуры ее атомов железа. Каждая категория делится на серии и классы. Марки отражают долговечность, качество и термостойкость конкретного сплава. Цифры, указанные после класса, относятся к химическому составу изделия, в частности к процентному содержанию хрома и никеля.

Какие существуют системы оценок?

Трехзначная система Общества автомобильных инженеров

SAE разработала четырехзначную систему классификации для углеродистой стали и трехзначную для нержавеющей стали. Первая цифра относится к основному элементу сплава, вторая и третья цифры к процентному содержанию углерода в сплаве. Углеродистая сталь нуждается в четырех цифрах, потому что сплавов из углеродистой стали больше, чем сплавов из нержавеющей стали.

Американское общество испытаний и материалов (ASTM) 6-значная система

ASTM разработало шестизначную систему классификации нержавеющей стали. Эта классификационная система, состоящая как из букв, так и из цифр, начинается с буквы А, обозначающей любой черный материал, за которой следует последовательный ряд цифр, не связанных со свойствами металла. Буква М, обозначающая «метрика», следует за этим числовым рядом. Последние две цифры обозначают год принятия или последнего пересмотра стандарта для класса.

Другие организации также опубликовали марки и серии стали, в том числе Британские стандарты (BS), Немецкий стандарт (DIN), Китайский стандарт (GB), Европейский стандарт (EN), Японские промышленные стандарты (JIS) и Международная организация по стандартизации (IOS).

Каждая система работает совершенно по-разному. Например, сталь марки 304 по SAE будет классифицироваться следующим образом:

  • UNS: S30400
  • DIN: X5CrNi18-9, X5CrNi18-10, X5CrNi19-9
  • EN номер: 1.4305
  • EN название: X8CrNiN18-9
  • JIS: SUS 304, SUS 304-CSP
  • БС: 304С 15, 304С 16, 304С 18, 304С 25, Эн58Э

Независимо от своего классификационного номера конкретный сплав должен соответствовать стандартам состава, установленным для него руководящим органом системы. Чтобы все было как можно проще, давайте воспользуемся системой SAE, чтобы рассмотреть некоторые из наиболее распространенных марок нержавеющей стали.

Что такое высшие серии и что делает каждый класс уникальным?

Каждая марка нержавеющей стали имеет немного отличающийся химический состав и, следовательно, свой внешний вид.

Нержавеющая сталь серии 300 является наиболее распространенной, при этом наиболее распространены нержавеющая сталь 304 и нержавеющая сталь 316. Двумя другими распространенными марками являются нержавеющая сталь 409 и нержавеющая сталь 430.

Нержавеющая сталь серии 300

Нержавеющая сталь серии 300 классифицируется как аустенитная с содержанием 18-30% хрома и 6-20% никеля в качестве основных легирующих добавок. Это твердое железо, содержащее гранецентрированные кубические кристаллы.

Состав марок нержавеющей стали серии 300 делает ее особенно полезной в строительной, автомобильной и аэрокосмической промышленности. Поскольку нержавеющая сталь серии 300 может выдерживать чрезвычайно высокие температуры, ее можно закаливать только методами холодной обработки.

301

Привлекательный и податливый, марка 301 отличается высокой прочностью и коррозионно-стойким составом. Поскольку нержавеющая сталь марки 301 очень податлива и устойчива к истиранию, она часто используется для декоративных структурных применений. Kloeckner Metals поставляет лист из нержавеющей стали 301.

304

Марка 304 составляет 50% стали, производимой во всем мире. Марка 304 содержит 18% хрома и 8% никеля, что делает его эстетичным и долговечным. Единственным недостатком является соленость, поэтому марка 304 может образовывать ямки или трещины при использовании вблизи соленой воды. У нас есть лист из нержавеющей стали 304, пластина из нержавеющей стали 304, стержень из нержавеющей стали 304 и труба из нержавеющей стали 304.

316

Вторая наиболее часто производимая сталь марки 316 содержит 2-3% молибдена. Следовательно, он более устойчив к соленой воде и, следовательно, лучше подходит для прибрежной среды. Многие хирургические принадлежности также изготавливаются из нержавеющей стали марки 316. Kloeckner Metals поставляет сверхнизкоуглеродистый вариант нержавеющей стали этого сорта. Он доступен в листе из нержавеющей стали 316L, пластине из нержавеющей стали 316L, стержне из нержавеющей стали 316L и трубе из нержавеющей стали 316L.

317

Этот сорт обеспечивает высокую прочность на растяжение при повышенных температурах. Она более устойчива к коррозии и точечной коррозии, чем нержавеющая сталь марки 304 или 316. Из-за своего состава нержавеющая сталь марки 317 является более дорогим сплавом, чем большинство других марок 300-го уровня.

Серия нержавеющей стали 400

Эта серия нержавеющей стали содержит 11 % хрома и на 1 % больше марганца, чем марки 300-й серии, что делает ее слегка магнитной. Эта сталь также отличается более высоким содержанием углерода. В результате нержавеющая сталь 400-й серии обладает более высокой прочностью и большей износостойкостью, но она также более подвержена коррозии, чем марки 300-й серии. Термическая обработка упрочняет нержавеющую сталь серии 400.

430

Ферритная сталь марки 430 легко формуется, но плохо сопротивляется экстремальным температурам или коррозии. Он часто используется в декоративных целях, таких как автомобильная отделка. Нержавеющая сталь марки 430 также широко используется в грилях для барбекю на заднем дворе. Он дешевле марки 304, так как не содержит никеля. Лист из нержавеющей стали 430 обычно имеется на складе.

434

Среди наиболее широко используемых ферритных сталей марка 434 отличается высокой устойчивостью к коррозии и окислению. Он также может выдерживать температуры до 1500 ° F. Нержавеющая сталь марки 434 не может быть закалена термической обработкой и обычно подвергается холодной штамповке, как низкоуглеродистая сталь. Обычно используется для отделки автомобилей.

420

Нержавеющая сталь марки 420 — очень блестящая сталь и один из первых сплавов углерода и железа. Содержащая 12% хрома, эта марка стали обладает высокой коррозионной стойкостью. Ее часто называют «сталью для лезвий», поскольку производители часто используют ее для изготовления хирургических инструментов.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
