ГОСТ 5915-70 Гайки шестигранные М1,6
Главная»Гайки DIN, ГОСТ»Гайки ГОСТ» ГОСТ 5915-70 гайки шестигранные размеры М1,6 — М48
ГОСТ 5915-70 гайки шестигранные класса точности В, размеры резьбы от М1,6 до М48. Гайки ГОСТ 5915-70 используются для соединения и крепления деталей и конструкций вместе с болтами и шайбами подходящих размеров.
Материалы:
- Сталь: 5, 6, 8, 10, 12 (класс прочности для гаек)
- Нержавеющая сталь: А1-А5, А2/А4-70, А2/А4-80
- Латунь
- Алюминий
- Пластик
Покрытия:
- Сталь с покрытием: гальваническая оцинковка, термодиффузионное цинкование, гальваническое никелирование, хромирование, воронение
| d | М4 | М5 | M6 | M8 | M10 | M12 | М14 | M16 | М18 | M20 | М22 | M24 | М27 | M30 | M36 | М42 | М48 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | крупный | 0,7 | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2 | 2,5 | 2,5 | 2,5 | 3 | 3 | 3,5 | 4 | 4,5 | 5 |
| мелкий | — | — | — | 1 | 1,25 | 1,25 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 2 | 2 | 2 | 3 | 3 | 3 | |
| da | мин. |
4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 27 | 30 | 36 | 42 | 48 |
| макс. | 4,6 | 5,75 | 6,75 | 8,75 | 10,8 | 13 | 15,1 | 17,3 | 19,4 | 21,6 | 23,8 | 25,9 | 29,2 | 32,4 | 38,9 | 45,4 | 51,8 | |
| m | 3,2 | 4,7 | 5,2 | 6,8 | 8,4 | 10,8 | 12,8 | 14,8 | 16,4 | 18 | 19,8 | 21,5 | 23,6 | 25,6 | 31 | 34 | 38 | |
| e | 7,5 | 10,9 | 14,2 | 17,6 | 19,9 | 22,8 | 26,2 | 29,6 | 33 | 37,3 | 39,6 | 45,2 | 50,9 | 60,8 | 71,3 | 82,6 | ||
| 18,7 | 20,9 | 23,9 | 35 | |||||||||||||||
| dw | 6,3 | 7,2 | 9 | 11,7 | 14,5 | 16,5 | 19,2 | 22 | 24,8 | 27,7 | 31,4 | 33,2 | 38 | 42,7 | 51,1 | 59,9 | 69,4 | |
| 15,5 | 17,2 | 20,1 | 29,5 | |||||||||||||||
| S | 7 | 8 | 10 | 13 | 16 | 18 | 21 | 24 | 27 | 30 | 34 | 36 | 41 | 46 | 55 | 65 | 75 | |
| 17 | 19 | 22 | 32 | |||||||||||||||
| N | 0,8 | 1,44 | 2,573 | 5,548 | 10,22 | 15,67 | 25,33 | 37,61 | 53,27 | 71,44 | 103,2 | 122,9 | 175,3 | 242,5 | 416,8 | 623,9 | 956,2 | |
| 12,06 | 18,4 | 28,91 | 85,67 | |||||||||||||||
Обозначения:
d — номинальный диаметр резьбы
P — шаг резьбы
da — внутренний диаметр, мм
m — высота гайки
e — диаметр описанной окружности, не менее
dw — наружный диаметр, не менее
S — размер гаек под ключ
N — вес 1000 шт.
гаек, кг
Аналоги ГОСТ 5915-70:
ГОСТ 5927-70 — гайки шестигранные класса точности А с диаметром резьбы от М1 до М48.
ГОСТ 15526-70 — гайки шестигранные класса точности С с диаметром резьбы от 5 до 48 мм.

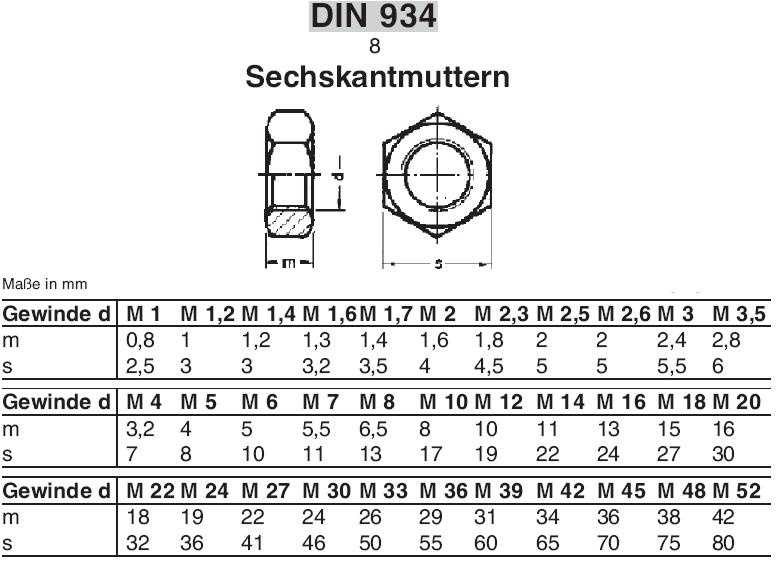

DIN 934 — гайки шестигранные с диаметром резьбы от 2 до 48 мм.
DIN 555 — гайки шестигранные с диаметром резьбы от 5 до 64 мм.
ISO 4032 — гайки шестигранные класса точности А, В с диаметром резьбы от 1,6 до 60 мм.
ISO 4033 — гайки
шестигранные высокопрочные высокие класса точности А, В с диаметром резьбы от 5 до 36 мм.
ISO 8673 — гайки шестигранные класса точности А, В с диаметром мелкой резьбы от 1 до 52 мм.
ISO 8674 — гайки шестигранные высокие класса точности А, В с диаметром мелкой резьбы от 1 до 52 мм.
Вы можете заказать и купить по оптовым ценам шестигранные гайки ГОСТ 5915-70 с размерами от М1,6 до М48 в Санкт-Петербурге.
Гайки ГОСТ 5915-70
Каталог продукции
Спецпредложение
8 х 90 Болт к.
п 5.8 ГОСТ 7805-70 оцинк.Подробнее…
Гайки ГОСТ 5915-70
Гайки шестигранные ГОСТ 5915-70 к.п.6Подробнее…
Гайки шестигранные ГОСТ 5915 к.п. 6 оцинк.Подробнее…
Гайки высокопрочные ГОСТ 5915-70 к.п.8Подробнее…
Гайки высокопрочные ГОСТ 5915 к.п.8 оцинк.Подробнее…
Гайки высокопрочные ГОСТ 5915 к.п.10 черныеПодробнее…
Гайки высокопрочные ГОСТ 5915 к.п.10 оцинкПодробнее…
Гайки шестигранные черные ГОСТ 5915-70, ГОСТ 15526-70, ГОСТ 10605-94
Гайки шестигранные, изготовленные по ГОСТ 5915, 15526, 10605 относятся к машиностроительному крепежу и применяются при монтаже металлоконструкций любой сложности и габаритов.
Материал, из которого изготавливается крепеж, определяется классом прочности.
Для гаек 4, 5 и 6 классов применяется легированная сталь с массовой долей углерода не выше 0,5%: ст20, ст35, ст45. При оформлении заказа марку материала можно уточнить у менеджера. Гайки без покрытия используются в конструкциях, которые впоследствии будут подвергаться окрашиванию.

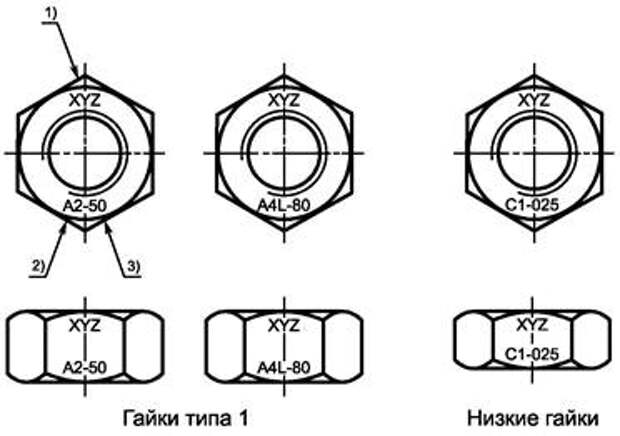

Обозначение гаек производится согласно требованиям ГОСТа. Последовательность общая для всех: типоразмер резьбы, шаг (указывается мелкий), поле допуска, класс прочности, материал (легированный). Дополнительно могут указываться размер под ключ, вид и толщина покрытия.
Примеры обозначений:
· Гайка М24-6H.5 ГОСТ 5915–70 (резьба М24, поле допуска 6H, класс прочности 5).
· Гайка М64.05 ГОСТ 10605–94 (резьба М64, группа материала 05* – сталь 45).
*Согласно техническим условиям ГОСТа 18126 материал подразделяется на группы, которые отражаются в обозначении: 04 (ст20), 05 (ст35) и 06 (ст45).
Это касается крупных гаек типоразмером свыше 48 мм по ГОСТ 10605–94.
Метизы выпускаются трех классов точности A, B, C. ГОСТ 5915 и ГОСТ 10605–94 регламентируют выпуск гаек нормальной точности B, а по ГОСТ 15526–70 изготавливаются гайки низкой точности C. Это отражено в технических требованиях и допусках на линейные и диаметральные размеры. Конструкция остается неизменной: деталь типа «диск» с наружным шестигранником и внутренней метрической резьбой. По умолчанию предусматривается крупный шаг, но заводы-изготовители выпускают продукцию и с мелким шагом резьбы по такой же цене. Гайки работают в паре с болтами и шпильками и встречаются в конструкциях как бытовых приборов от типоразмера М1,6, так и в нагруженных соединениях многотонных конструкций (типоразмер М150). Распределение типоразмеров по диаметрам:
· ГОСТ 5915 – от 1,6 до 48 мм.
· ГОСТ 10605 – от 52 до 150 мм.
· ГОСТ 15526 – от 3 до 48 мм.
В ООО «МАШКОМПЛЕКТ» можно купить гайки любого типоразмера.
