Условное обозначение шайб (по гост 18123-82)

Шайбы следует обозначать по следующей схеме:

Шайба 2.12.02.Ст3кп.019 ГОСТ 11371-78

Шайба 2 12 02 СтЗкп 01 9 ГОСТ

8 Номер стандарта

на конструкцию и размеры

Примеры условных обозначений шайб (ГОСТ 18123-82)

1. Шайба исполнения 1, для крепежного изделия с диаметром резьбы 12мм, из стали марки 15, покрытие 01, толщиной 9 мкм:

Шайба 12.03.019 ГОСТ 11371-78.

То же из стали марки Ст Зкп:

Шайба 12.02.СтЗкп.019 ГОСТ 11371-78.

2. То же исполнения 2:

Шайба 2.12.02.СтЗкп.019 ГОСТ 11371-78.

Примечание.Марки материалов для шайб и их условные обозначения выбирают по табл. 7, виды покрытий и их условные обозначения выбирают по табл. 11, а толщину покрытия по ГОСТ 9.306-85 (табл. 1, исходных условий).

Таблица 7

Марки материалов для шайб и их условные обозначения (ГОСТ 18123-82)

Материал

Условное обозначение

марки (группы)

Вид

Марка

Номер стандарта

Углеродистые

стали

08, 08кп,

10, 10кп

ГОСТ 1050-94

01

Ст3,

Ст3кп

ГОСТ 380-94

02

15

ГОСТ 1050-94

03

20

04

35

05

45

06

Легированные стали

40Х

ГОСТ 4543-71

11

Коррозионно-стойкие стали

12Х18Н10Т

ГОСТ 5632-72

21

20Х13

22

Латуни

Л63

ГОСТ 15527-70

32

ЛС591

Л63 антимагнитная

33

Бронза

БрАМц9-2

ГОСТ 18175-78

34

Медь

МЗ

ГОСТ 859-78

38

Алюминиевые сплавы

АМг5

ГОСТ 4784-74

31

Д1

35

АД1

37

Классы точности и поля допусков метрических резьб

Классы точности и поля допусков метрической цилиндрической резьбы для соединений с зазором определены стандартом (ГОСТ 16093-81).

Обозначение поля допуска диаметра резьбы состоит из цифры, обозначающей степень точности, и буквы латинского алфавита (строчной для наружной резьбы и прописной для внутренней), обозначающей основное отклонение. Например: 6g, . Обозначение поля допуска резьбы состоит из обозначения поля допуска среднего диаметра, помещаемого на первом месте, и обозначения поля допуска диаметра выступов (dилиD1). Например:4Н5Н, где– поле допуска диаметраD2, – поле допуска диаметра D1. Если обозначение поля допуска диаметра выступов совпадает с обозначением поля допуска среднего диаметра, то оно в обозначении поля допуска резьбы не повторяется. Например:

6g, .

В условном обозначении резьбы обозначение поля допуска должно следовать за обозначением размера резьбы через тире. Поля допусков выбирают из табл. 8.

Примеры обозначения резьбы:

с крупным шагом:

наружной М12 – 8g;

внутренней М12 – 7Н;

с мелким шагом:

наружной М12 1 – 6g;

внутренней М12 1 – 6Н;

левой резьбы:

наружной М12 LH – 8g;

внутренней М12 1 LH – 7Н.

Посадка в резьбовом соединении обозначается дробью, в числителе которой указывают обозначение поля допуска внутренней резьбы, а в знаменателе – обозначение поля допуска наружной резьбы.

Например: М12 – 7Н/8g; М12 1 – 6Н/6g; М12 1 LH – 6H/6g.

Таблица 8

studfiles.net

ГОСТ 2.315-68 ЕСКД. Изображения упрощенные и условные крепежных деталей. Обозначение болтов на чертежах

ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ

ИЗОБРАЖЕНИЯ УПРОЩЕННЫЕ И УСЛОВНЫЕ КРЕПЕЖНЫХ ДЕТАЛЕЙ

Изменение № 2 принято Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол № 12 от 21.11.97)

Наименование государства

Наименование национального органа стандартизации

Азербайджанская Республика

Азгосстандарт

Республика Армения

Армгосстандарт

Республика Казахстан

Госстандарт Республики Казахстан

Киргизская Республика

Киргизстандарт

Республика Молдова

Молдовастандарт

Российская Федерация

Госстандарт России

Республика Таджикистан

Таджикгосстандарт

Туркменистан

Главная государственная инспекция Туркменистана

Республика Узбекистан

Узгосстандарт

Украина

Госстандарт Украины

pellete.ru

Условное обозначение болтов на чертежах. Обозначение болтов по гост – ориентируемся в мире метизов

Для соединения деталей применяются стандартные крепежные резьбовые детали: болты, винты, шпильки, гайки.

Резьбовые крепежные детали изготовляются по соответствующим стандартам и имеют, как правило, метрическую резьбу с крупным шагом, реже с мелким.

Каждая крепежная деталь имеет условное обозначение, в котором отражаются: класс точности, форма, основные размеры, материалы и покрытие.

16.1. Болты

Болт состоит из двух частей: головки и стержня с резьбой.

Условное обозначение болта : Болт 2 М 16 × 1,5. 6g × 75. 68. 09 ГОСТ 7798-70-2 – исполнение; М 16 – тип и размер резьбы; 1,5 – величина мелкого шага резьбы; 6g – поле допуска; 75 – длина болта ι ; 68 – условная запись класса прочности, указывающего, что болт выполнен из стали с определенными механическими свойствами; 09 – цинковое покрытие; ГОСТ 7798-70 – стандарт, указывающий, что болт имеет шестигранную головку и выполнен с нормальной точностью.

Рисунок 16.1

16.2. Гайки

Гайки навинчиваются на резьбовый конец болта, при этом соединяемые детали зажимаются между гайкой и головкой болта.

Условное обозначение гайки : Гайка М 24 -6Н. 6 ГОСТ 5915-70 – шестигранная гайка в исполнении 1 по ГОСТ 5915-70 с полем допуска 6Н, класса прочности 6, без покрытия. Чаще всего используют шестигранные гайки, конструкция и размеры которых определяются ГОСТом. Они разделяются на обычные (рисунок 16.2), прорезные (рисунок 16.3) и корончатые (рисунок 16.4).

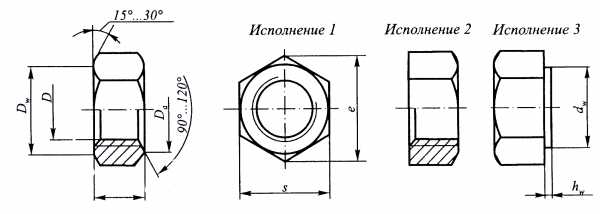

Обычные гайки выпускаются в трех исполнениях и трех классов точности (А, В, С), нормальной высоты, низкие, высокие, очень высокие (рисунок 16.5), с нормальным или уменьшенным размером «под ключ».


Рисунок 16.2


Рисунок 16.3 Рисунок 16.4


Рисунок 16.5

16. 3 Винты

Винтом называется резьбовый стержень, на одном конце которого имеется головка (рисунок 16.6). Головки бывают разных форм: цилиндрические, полукруглые, с потайной головкой и др.

Винты бывают двух видов – крепежные и установочные. Установочные винты применяются для регулировки зазоров и фиксации деталей при сборке.

Условное обозначение винта : Винт А М 8 — 6 g × 50. 48 ГОСТ Р 50404-92 –

А – класс точности, М8 – диаметр резьбы, 6 g – поле допуска, 50 – длина, 48 – класс прочности.

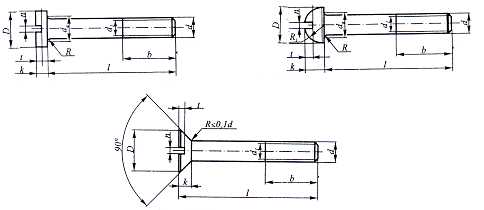

Рисунок 16.6

16. 4 Шпильки

Шпилька применяется в тех случаях, когда у деталей нет места для размещения головки болта, или если одна из деталей имеет значительно большую толщину, тогда применять слишком длинный болт неэкономично (рисунок 16.7).

Шпилька представляет собой цилиндрический стержень, имеющий с обоих концов резьбу. Одним нарезанным концом шпилька ввинчивается в резьбовое отверстие, выполненное в одной из деталей. На второй конец с резьбой навинчивается гайка, соединяя детали.

Условное обозначение шпильки исполнения 1 : М 24-6g×80.36 ГОСТ 22032-76 – М 24 — номинальный диаметр метрической резьбы с крупным шагом; 6g – поле допуска; 80 – длина шпильки l; 36 – класс прочности.

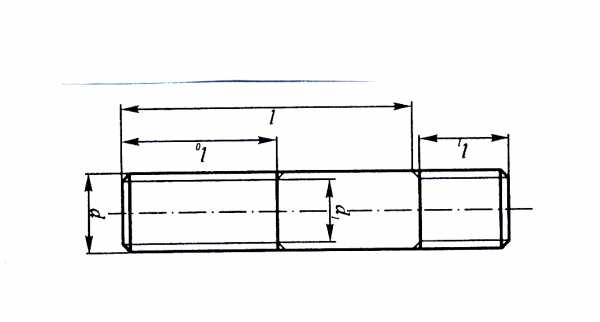

Рисунок 16.7

ℓ-длина шпильки, ℓ 0 -длина гаечного конца, ℓ 1 -длина завинчиваемого (посадочного) конца, с учетом сбега резьбы. Глубина завинчивания выбирается: ℓ 1 =d – в деталях из стали, бронзы, латуни, титана; ℓ 1 =1,25 и 1,6 – в деталях из ковкого и серого чугуна; ℓ 1 =2d и 2,5d – в деталях из легких сплавов.

Сфера применения болтов невероятно обширна, и чтобы правильно их подобрать, следует ознакомиться с их видами и обозначениями по ГОСТ. После прочтения нашей статьи с этой задачей сможет справиться даже не связанный с технической областью человек.

1

Это крепежное изделие нашло свое широкое применение. Невозможно представить промышленную область, в которой бы не использовались болты. Строительство, авиа-, машино-, судостроение, да и просто быт – во всех этих сферах они незаменимы. С их помощью можно получить прочное, надежное и, что очень удобно, разъемное соединение. Состоит этот крепежный элемент из двух частей – стержня, на котором нанесена резьба, и головки. Она чаще всего имеет шестигранную форму.

Классифицируются метизы в зависимости от назначения, формы и прочности изделия. Более подробно остановимся на понятии класс прочности. Эта характеристика определяет механические свойства крепежа. Всего существует 11 классов. Обозначаются они двумя числами, разграниченными точкой. Первое число, умноженное на 100, соответствует номинальному временному сопротивлению. Например, для креп

graf48.ru

Примеры условного обозначения высокопрочного крепежа и размеры высокопрочного крепежа по ГОСТ

Пример обозначения болта высокопрочного по ГОСТ Р 52644-2006



Болт с шестигранной головкой с увелченным размером под ключ с диаметром резьбы d = 24 мм, длинной L = 110 мм, класса прочности 10.9, климатического исполнения ХЛ:

Болт М24х110 10.9 ХЛ ГОСТ Р 52644-2006





Болт с шестигранной головкой с увелченным размером под ключ с диаметром резьбы d = 20 мм, длинной L = 100 мм, класса прочности 10.9, климатического исполнения У, с термодиффузионным цинковым покрытием (ТД) толщиной 10 мкм:

Болт М20х100 10.9 ТД10 ГОСТ Р 52644-2006





Пример обозначения гайки высокопрочной по ГОСТ Р 52645-2006



Гайка с резьбой диаметром d = 20 мм, класса прочности 10 без покрытия:

Гайка М20.10 ГОСТ Р 52645-2006





Гайка с резьбой диаметром d = 24 мм, класса прочности 9 с термодиффузионным цинковым покрытием (ТД) толщиной 10 мкм:

Гайка М24.9 ТД10 ГОСТ Р 52645-2006





Пример обозначения шайбы высокопрочной по ГОСТ Р 52646-2006



Шайба закаленная и отпущенная для высокопрочных конструкционных болтов с резьбой диаметром d = 16 мм без покрытия:

Шайба 16 ГОСТ Р 52646-2006





Пример обозначения болта высокопрочного по ГОСТ 22353-77



Болт диаметром резьбы d = 16 мм, полем допуска 6g, длинной L = 100 мм, с наименьшим временным сопротивлением 110 кгс/мм2, климатического исполнения У, категории размещения 1:

Болт М16-6gx100.110 ГОСТ 22353-77





То же, климатического исполнения ХЛ, категории размещения 1:

Болт М16-6gx100.110 ХЛ1 ГОСТ 22353-77





Пример обозначения гайки высокопрочной по ГОСТ 22354-77



гайка диаметром резьбы d = 24 мм, полем допуска 6Н, для болта с наименьшим временным сопротивлением 110 кгс/мм2, климатического исполнения ХЛ, категории размещения 1:

Гайка М24-6Нx100.110.ХЛ1 ГОСТ 22354-77





Пример обозначения шайбы высокопрочной по ГОСТ 22355-77



Шайба для болта диаметром резьбы d = 20 мм:

Шайба 20 ГОСТ 22355-77


lazerrf.ru

Обозначение винта на чертеже. Обозначение болтов по гост – ориентируемся в мире метизов

Для соединения деталей применяются стандартные крепежные резьбовые детали: болты, винты, шпильки, гайки.

Резьбовые крепежные детали изготовляются по соответствующим стандартам и имеют, как правило, метрическую резьбу с крупным шагом, реже с мелким.

Каждая крепежная деталь имеет условное обозначение, в котором отражаются: класс точности, форма, основные размеры, материалы и покрытие.

16.1. Болты

Болт состоит из двух частей: головки и стержня с резьбой.

Условное обозначение болта : Болт 2 М 16 × 1,5. 6g × 75. 68. 09 ГОСТ 7798-70-2 – исполнение; М 16 – тип и размер резьбы; 1,5 – величина мелкого шага резьбы; 6g – поле допуска; 75 – длина болта ι ; 68 – условная запись класса прочности, указывающего, что болт выполнен из стали с определенными механическими свойствами; 09 – цинковое покрытие; ГОСТ 7798-70 – стандарт, указывающий, что болт имеет шестигранную головку и выполнен с нормальной точностью.

Рисунок 16.1

16.2. Гайки

Гайки навинчиваются на резьбовый конец болта, при этом соединяемые детали зажимаются между гайкой и головкой болта.

Условное обозначение гайки : Гайка М 24 -6Н. 6 ГОСТ 5915-70 – шестигранная гайка в исполнении 1 по ГОСТ 5915-70 с полем допуска 6Н, класса прочности 6, без покрытия. Чаще всего используют шестигранные гайки, конструкция и размеры которых определяются ГОСТом. Они разделяются на обычные (рисунок 16.2), прорезные (рисунок 16.3) и корончатые (рисунок 16.4).

Обычные гайки выпускаются в трех исполнениях и трех классов точности (А, В, С), нормальной высоты, низкие, высокие, очень высокие (рисунок 16.5), с нормальным или уменьшенным размером «под ключ».


Рисунок 16.2


Рисунок 16.3 Рисунок 16.4


Рисунок 16.5

16. 3 Винты

Винтом называется резьбовый стержень, на одном конце которого имеется головка (рисунок 16.6). Головки бывают разных форм: цилиндрические, полукруглые, с потайной головкой и др.

Винты бывают двух видов – крепежные и установочные. Установочные винты применяются для регулировки зазоров и фиксации деталей при сборке.

Условное обозначение винта : Винт А М 8 — 6 g × 50. 48 ГОСТ Р 50404-92 –

А – класс точности, М8 – диаметр резьбы, 6 g – поле допуска, 50 – длина, 48 – класс прочности.


Рисунок 16.6

16. 4 Шпильки

Шпилька применяется в тех случаях, когда у деталей нет места для размещения головки болта, или если одна из деталей имеет значительно большую толщину, тогда применять слишком длинный болт неэкономично (рисунок 16.7).

Шпилька представляет собой цилиндрический стержень, имеющий с обоих концов резьбу. Одним нарезанным концом шпилька ввинчивается в резьбовое отверстие, выполненное в одной из деталей. На второй конец с резьбой навинчивается гайка, соединяя детали.

Условное обозначение шпильки исполнения 1 : М 24-6g×80.36 ГОСТ 22032-76 – М 24 — номинальный диаметр метрической резьбы с крупным шагом; 6g – поле допуска; 80 – длина шпильки l; 36 – класс прочности.


Рисунок 16.7

ℓ-длина шпильки, ℓ 0 -длина гаечного конца, ℓ 1 -длина завинчиваемого (посадочного) конца, с учетом сбега резьбы. Глубина завинчивания выбирается: ℓ 1 =d – в деталях из стали, бронзы, латуни, титана; ℓ 1 =1,25 и 1,6 – в деталях из ковкого и серого чугуна; ℓ 1 =2d и 2,5d – в деталях из легких сплавов.

Сфера применения болтов невероятно обширна, и чтобы правильно их подобрать, следует ознакомиться с их видами и обозначениями по ГОСТ. После прочтения нашей статьи с этой задачей сможет справиться даже не связанный с технической областью человек.

1

Это крепежное изделие нашло свое широкое применение. Невозможно представить промышленную область, в которой бы не использовались болты. Строительство, авиа-, машино-, судостроение, да и просто быт – во всех этих сферах они незаменимы. С их помощью можно получить прочное, надежное и, что очень удобно, разъемное соединение. Состоит этот крепежный элемент из двух частей – стержня, на котором нанесена резьба, и головки. Она чаще всего имеет шестигранную форму.

Классифицируются метизы в зависимости от назначения, формы и прочности изделия. Более подробно остановимся на понятии класс прочности. Эта характеристика определяет механические свойства крепежа. Всего существует 11 классов. Обозначаются они двумя числами, разграниченными точкой. Первое число, умноженное на 100, соответствует номинальному временному сопротивлению. Например, для крепежа с классом точности 3.6 оно составляет 300 Н/мм 2 . А умножив следующую цифру на 10, узнаем номинальный предел текучести. Для вышеуказанного болта он будет составлять 60 Н/мм 2 .

Мебельный болт

Существуют специальные с классом прочности не более 5.8. Они используются преимущественно в строительстве и мебельной промышленности. А вот лемешные и дорожные крепежи у

graf48.ru

особенности, требования, ГОСТ и расшифровка

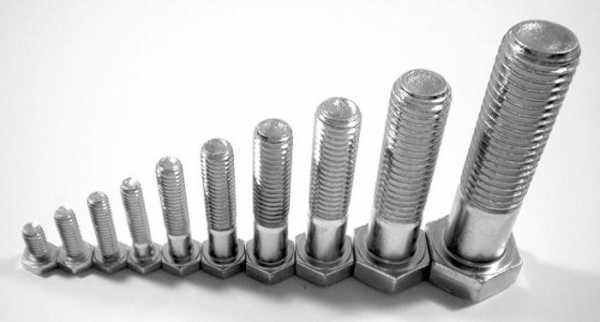

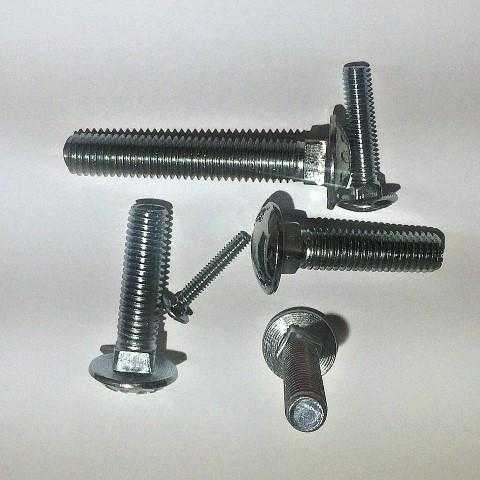

Болт представляет собой металлическую деталь в виде цилиндра с наружной резьбой. На конце размещается головка, необходимая для закрепления детали на поверхности. Форма головки зависит от требований к конкретному соединению и условиям монтажа. Чаще всего болт монтируется с помощью ключа. Поэтому шестигранные головки более популярны.

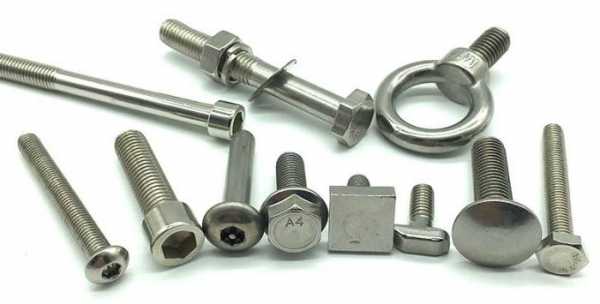

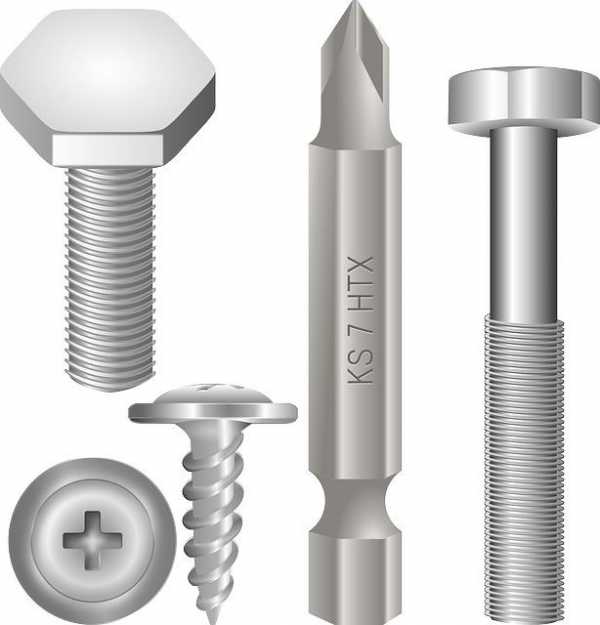

Формы головок

  • Шестигранная.
  • Квадратная.
  • Круглая.
  • Цилиндрическая.
  • Коническая.

Обозначение болтов

Долгое время конкурирующие производители использовали собственные стандарты. Эта система претерпела ряд серьезных изменений, после которых все детали стали соответствовать определенным параметрам и маркироваться согласно ним. Данное положение было необходимо в условиях стремительно развивающейся промышленности, при которых отсутствие стандартов усложняло производственный процесс.

На данный момент существует три унифицированных стандарта, согласно которым на болты наносятся маркировки для удобства использования:

Рекомендуемая схема обозначения болтов и винтов по ГОСТу используется в странах СНГ. Требования стандартов качества относятся к продуктам питания, производственным товарам, одежде и т. д. ISO является международной метрической системой, принятой в 1964 году. На данный момент этот стандарт используется во многих странах мира. DIN принята и используется в Германии. Данная система имеет несколько стандартов.

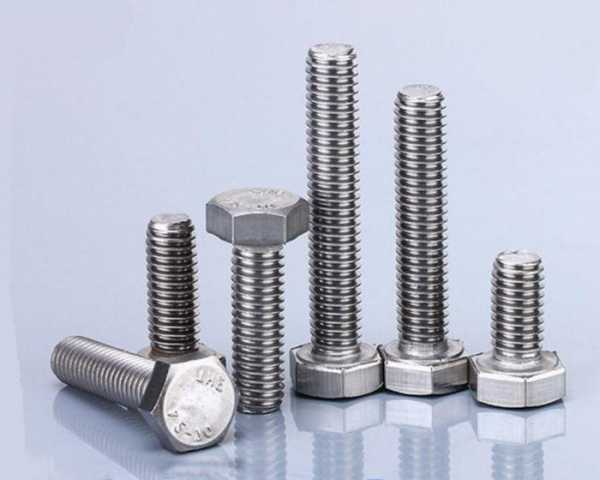

Маркировки на головках болтов

Основную информацию о болте можно прочитать на его головке, там указываются важные параметры детали. Обозначения необходимы для выбора подходящего болта для проведения различных видов работ. Особое значение имеет прочность болта, характеризующая эксплуатационные характеристики соединения. В случае использования болтов при производстве мебели к ним выдвигаются минимальные требования прочности, что связано с небольшой нагрузкой на деталь. В случае необходимости использования резьбового соединения на сложных промышленных объектах к болту выдвигаются более высокие требования.

Также на болт наносят клеймо производства, на котором изготовлена деталь. Дополнительно указывают направление и характер резьбы. Еще одним важным этапом маркировки является нанесение информации о составе сплава, из которого изготовлен болт: материал, марка стали и устойчивость к химическим компонентам.

Обозначение болтов, наносимое при маркировке

На все болты, кроме цилиндрических с отверстием для шестигранного ключа, маркировку наносят сверху на головке. Цилиндрические изделия маркируются на торцевой стороне. Обозначение болтов наносится в виде углубленных в головку символов или выпуклых знаков. Выпуклая маркировка на торцевой части головки наносится редко, чаще всего знаки углубляют. В противном случае высота обозначений четко регламентируется в зависимости от диаметра детали.

  • Две цифры на головке болта обозначают класс прочности изделия. Данная величина имеет огромное значение. От нее зависит, сможет ли соединение выдержать ту нагрузку, которая необходима в данном случае. Существует 11 классов прочности, их обозначают двумя символами с точкой между ними. Первое обозначение характеризует прочность болта, а второе — текучесть материала, из которого он произведен. На крупных промышленных объектах, в авто- и авиамоделировании данному показателю уделяется особое внимание. Несоответствие символам маркировки может стать причиной поломок и создания аварийных ситуаций на объекте. Обозначение высокопрочного болта начинается от маркировки 8.8 до 12.9.

  • Маркировка производителя — клеймо с условным обозначением производителя, которое обозначает, что перед выходом с производства деталь прошла все обязательные проверки качества и отвечает параметрам, нанесенным на деталь. Отсутствие клейма производителя возможно, но может быть признаком того, что деталь не соответствует стандартам качества.
  • Обозначение резьбы. Обязательным является нанесение информации на головку болта с левой резьбой. Оно обозначается в виде стрелки. Соединения с правой резьбой отдельно не маркируются.
  • Буквы на головке. Данные символы могут обозначать металл, из которого был изготовлен болт, и класс стали. Обозначение А2 и А4 наносятся на болты, произведенные из устойчивых к химическим веществам и воздуху материалов. Подчеркивание обозначает то, что деталь была произведена из марсианской стали с низким содержанием углерода.

Соответствие ГОСТу

Давайте рассмотрим, каково обозначение болтов по ГОСТу. Все изделия должны соответствовать государственным стандартам качества. Требования к болтам в России и странах СНГ прописываются в ГОСТах. Эти стандарты перешли к нам со времен Советского Союза практически без изменений.

Существует несколько ГОСТов, относящихся к различным типам болтов. В них указываются не только требования к качеству, прочности, соответствие размерам и универсальным параметрам, но и схема обозначения деталей при маркировке и указания определенного типа болта на чертежах.

Что указано в стандартах?

Для таких изделий существует целый ряд требований и обозначений. Болты по ГОСТу должны соответствовать всем прописанным стандартам качества. Кроме того, в документации имеются макеты, которым должен соответствовать данный тип изделия. В чертежах, приложенных к государственным стандартам качества, указываются особенности конструкции болта, условные обозначения и схема расположения символов для маркировки.

Основные требования по ГОСТу

  • На детали должны полностью отсутствовать следы коррозии металла, крупные дефекты и трещины. Присутствие последних означает, что изделие не соответствует стандарту качества.
  • Допускаются штамповочные трещины на поверхности детали при условии, что длина трещины меньше диаметра болта, а ширина и глубина не больше 4 % диаметра болта. В противном случае изделие не может соответствовать государственному стандарту качества, и его следует выбраковывать.
  • По ГОСТу на болте могут быть раскатные пузыри, но их размер не может быть больше 3 % от диаметра изделия.

  • Болт, имеющий рваные повреждения, которые заходят на резьбу или опорную часть, тоже выбраковывается.
  • Согласно стандарту качества, изделия, имеющие дефекты на торце головки, могут быть пригодными при условии, что дефект не превышает размера окружности выше предельного значения.
  • Допускается незначительное точечное изменение цвета сплава в виде рябизны.

Контроль качества

Все изделия контролируются по двум параметрам: визуальное соответствие стандарту и металлографическое исследование. При визуальном контроле качества изделие осматривается на предмет отклонения от государственного стандарта по размеру и диаметру, наличию механических повреждений и дефектов, а также наличию коррозийных изменений. Металлографическая оценка предполагает магнитное исследование. Для более детального изучения состава детали может быть использован метод вытравливания металла. Данные методики позволяют с точностью определить количество примесей в сплавах и природу материала, из которого было изготовлено изделие. В случае несоответствия детали стандартам она выбраковывается.

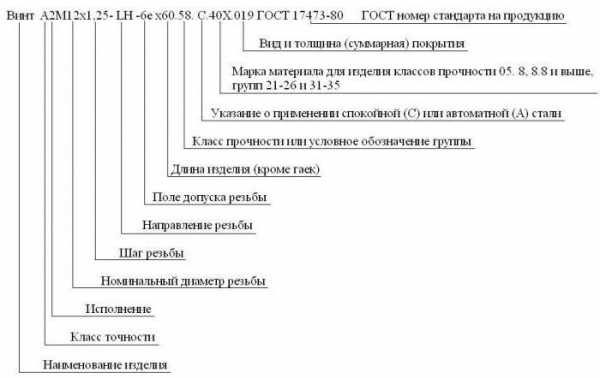

Схема расшифровки условных обозначений болтов

Условное обозначение болта представлено в виде длинного списка цифр и букв, каждая из которых обозначает определенный параметр изделия. Эта информация указывается на фабричной упаковке производителя и позволяет получить всеобъемлющую информацию о детали.

С первого взгляда может показаться, что расшифровать то, что указано на упаковке, очень сложно, но это не так. Все обозначения идут в определенном порядке и характеризуют отдельный параметр изделия. Одним из наиболее часто используемых стандартов качества является ГОСТ 7798-70, он описывает основные параметры болтов с шестигранной головкой. Рассмотрим расшифровку записи на примере.

Изделие 2М12х1,50LH-5gx50.66.А.047 ГОСТ 7798-70

  • Изделие. В этом месте пишут название детали: болт, винт, шпилька и т. д.
  • Класс качества диктуется ГОСТом, поэтому может быть не указан. Существует три класса — А, В и С, где обозначение А говорит о самой высокой точности выполнения детали.
  • Цифра 2 обозначает исполнение. Существует всего четыре вида исполнения. Исполнение 1 не указывается по умолчанию.
  • М — это обозначение типа резьбы. Указывается первая буква ее названия: метрическая, коническая или трапецеидальная.
  • 12 — диаметр болта в миллиметрах.
  • 1,5 — шаг резьбы, может не быть указан в случае, если он основной для резьбы данного диаметра.
  • LH — обозначение того, что на данном болте левая резьба. Если изделие выполнено с основной (правой) резьбой, то это указано не будет.
  • 5g обозначает, по какому классу точности была нарезана резьба. Классы могут быть обозначены цифрами от 4 до 8, где 4 означает самый точный класс.
  • 50 — длина болта (обозначение в миллиметрах).
  • 66 — класс прочности изделия. На головке болта эти показатели ставятся с точкой между цифрами. В условном обозначении точку не ставят.
  • А — характеристика применяемой для изготовления стали. В данном случае указано, что болт был вылит из автоматной стали. Буква С говорит, что деталь сделали из спокойной стали. Этот параметр характеризует класс прочности болта. Это значит, что класс выше 8.8.
  • 047 обозначает вид покрытия и его толщину на изделии. Существует несколько типов покрытия — от 01 до 13. В данном случае вид покрытия 04, а его толщина — 07 мкм.

Условное обозначение крепежа болтов позволяет максимально точно выполнить требования к определенному изделию и конструкции. Соответствие стандартам качества является залогом успешного воспроизведения требований проекта. Пометка, что изделие соответствует ГОСТу, позволяет изучить свойства детали по данным документам и означает его полное соответствие стандартам. Стандарты по ГОСТу соответствуют другим унифицированным системам. Для перевода из одной системы в другую достаточно воспользоваться метрической таблицей перевода.

autogear.ru

особенности, требования, ГОСТ и расшифровка

Бизнес 16 сентября 2017

Болт представляет собой металлическую деталь в виде цилиндра с наружной резьбой. На конце размещается головка, необходимая для закрепления детали на поверхности. Форма головки зависит от требований к конкретному соединению и условиям монтажа. Чаще всего болт монтируется с помощью ключа. Поэтому шестигранные головки более популярны.

Формы головок

  • Шестигранная.
  • Квадратная.
  • Круглая.
  • Цилиндрическая.
  • Коническая.

Обозначение болтов

Долгое время конкурирующие производители использовали собственные стандарты. Эта система претерпела ряд серьезных изменений, после которых все детали стали соответствовать определенным параметрам и маркироваться согласно ним. Данное положение было необходимо в условиях стремительно развивающейся промышленности, при которых отсутствие стандартов усложняло производственный процесс.

На данный момент существует три унифицированных стандарта, согласно которым на болты наносятся маркировки для удобства использования:

Рекомендуемая схема обозначения болтов и винтов по ГОСТу используется в странах СНГ. Требования стандартов качества относятся к продуктам питания, производственным товарам, одежде и т. д. ISO является международной метрической системой, принятой в 1964 году. На данный момент этот стандарт используется во многих странах мира. DIN принята и используется в Германии. Данная система имеет несколько стандартов.

Маркировки на головках болтов

Основную информацию о болте можно прочитать на его головке, там указываются важные параметры детали. Обозначения необходимы для выбора подходящего болта для проведения различных видов работ. Особое значение имеет прочность болта, характеризующая эксплуатационные характеристики соединения. В случае использования болтов при производстве мебели к ним выдвигаются минимальные требования прочности, что связано с небольшой нагрузкой на деталь. В случае необходимости использования резьбового соединения на сложных промышленных объектах к болту выдвигаются более высокие требования.

Также на болт наносят клеймо производства, на котором изготовлена деталь. Дополнительно указывают направление и характер резьбы. Еще одним важным этапом маркировки является нанесение информации о составе сплава, из которого изготовлен болт: материал, марка стали и устойчивость к химическим компонентам.

Обозначение болтов, наносимое при маркировке

На все болты, кроме цилиндрических с отверстием для шестигранного ключа, маркировку наносят сверху на головке. Цилиндрические изделия маркируются на торцевой стороне. Обозначение болтов наносится в виде углубленных в головку символов или выпуклых знаков. Выпуклая маркировка на торцевой части головки наносится редко, чаще всего знаки углубляют. В противном случае высота обозначений четко регламентируется в зависимости от диаметра детали.

  • Две цифры на головке болта обозначают класс прочности изделия. Данная величина имеет огромное значение. От нее зависит, сможет ли соединение выдержать ту нагрузку, которая необходима в данном случае. Существует 11 классов прочности, их обозначают двумя символами с точкой между ними. Первое обозначение характеризует прочность болта, а второе — текучесть материала, из которого он произведен. На крупных промышленных объектах, в авто- и авиамоделировании данному показателю уделяется особое внимание. Несоответствие символам маркировки может стать причиной поломок и создания аварийных ситуаций на объекте. Обозначение высокопрочного болта начинается от маркировки 8.8 до 12.9.

  • Маркировка производителя — клеймо с условным обозначением производителя, которое обозначает, что перед выходом с производства деталь прошла все обязательные проверки качества и отвечает параметрам, нанесенным на деталь. Отсутствие клейма производителя возможно, но может быть признаком того, что деталь не соответствует стандартам качества.
  • Обозначение резьбы. Обязательным является нанесение информации на головку болта с левой резьбой. Оно обозначается в виде стрелки. Соединения с правой резьбой отдельно не маркируются.
  • Буквы на головке. Данные символы могут обозначать металл, из которого был изготовлен болт, и класс стали. Обозначение А2 и А4 наносятся на болты, произведенные из устойчивых к химическим веществам и воздуху материалов. Подчеркивание обозначает то, что деталь была произведена из марсианской стали с низким содержанием углерода.

Соответствие ГОСТу

Давайте рассмотрим, каково обозначение болтов по ГОСТу. Все изделия должны соответствовать государственным стандартам качества. Требования к болтам в России и странах СНГ прописываются в ГОСТах. Эти стандарты перешли к нам со времен Советского Союза практически без изменений.

Существует несколько ГОСТов, относящихся к различным типам болтов. В них указываются не только требования к качеству, прочности, соответствие размерам и универсальным параметрам, но и схема обозначения деталей при маркировке и указания определенного типа болта на чертежах.

Что указано в стандартах?

Для таких изделий существует целый ряд требований и обозначений. Болты по ГОСТу должны соответствовать всем прописанным стандартам качества. Кроме того, в документации имеются макеты, которым должен соответствовать данный тип изделия. В чертежах, приложенных к государственным стандартам качества, указываются особенности конструкции болта, условные обозначения и схема расположения символов для маркировки.

Основные требования по ГОСТу

  • На детали должны полностью отсутствовать следы коррозии металла, крупные дефекты и трещины. Присутствие последних означает, что изделие не соответствует стандарту качества.
  • Допускаются штамповочные трещины на поверхности детали при условии, что длина трещины меньше диаметра болта, а ширина и глубина не больше 4 % диаметра болта. В противном случае изделие не может соответствовать государственному стандарту качества, и его следует выбраковывать.
  • По ГОСТу на болте могут быть раскатные пузыри, но их размер не может быть больше 3 % от диаметра изделия.

  • Болт, имеющий рваные повреждения, которые заходят на резьбу или опорную часть, тоже выбраковывается.
  • Согласно стандарту качества, изделия, имеющие дефекты на торце головки, могут быть пригодными при условии, что дефект не превышает размера окружности выше предельного значения.
  • Допускается незначительное точечное изменение цвета сплава в виде рябизны.

Контроль качества

Все изделия контролируются по двум параметрам: визуальное соответствие стандарту и металлографическое исследование. При визуальном контроле качества изделие осматривается на предмет отклонения от государственного стандарта по размеру и диаметру, наличию механических повреждений и дефектов, а также наличию коррозийных изменений. Металлографическая оценка предполагает магнитное исследование. Для более детального изучения состава детали может быть использован метод вытравливания металла. Данные методики позволяют с точностью определить количество примесей в сплавах и природу материала, из которого было изготовлено изделие. В случае несоответствия детали стандартам она выбраковывается.

Схема расшифровки условных обозначений болтов

Условное обозначение болта представлено в виде длинного списка цифр и букв, каждая из которых обозначает определенный параметр изделия. Эта информация указывается на фабричной упаковке производителя и позволяет получить всеобъемлющую информацию о детали.

С первого взгляда может показаться, что расшифровать то, что указано на упаковке, очень сложно, но это не так. Все обозначения идут в определенном порядке и характеризуют отдельный параметр изделия. Одним из наиболее часто используемых стандартов качества является ГОСТ 7798-70, он описывает основные параметры болтов с шестигранной головкой. Рассмотрим расшифровку записи на примере.

Изделие 2М12х1,50LH-5gx50.66.А.047 ГОСТ 7798-70

  • Изделие. В этом месте пишут название детали: болт, винт, шпилька и т. д.
  • Класс качества диктуется ГОСТом, поэтому может быть не указан. Существует три класса — А, В и С, где обозначение А говорит о самой высокой точности выполнения детали.
  • Цифра 2 обозначает исполнение. Существует всего четыре вида исполнения. Исполнение 1 не указывается по умолчанию.
  • М — это обозначение типа резьбы. Указывается первая буква ее названия: метрическая, коническая или трапецеидальная.
  • 12 — диаметр болта в миллиметрах.
  • 1,5 — шаг резьбы, может не быть указан в случае, если он основной для резьбы данного диаметра.
  • LH — обозначение того, что на данном болте левая резьба. Если изделие выполнено с основной (правой) резьбой, то это указано не будет.
  • 5g обозначает, по какому классу точности была нарезана резьба. Классы могут быть обозначены цифрами от 4 до 8, где 4 означает самый точный класс.
  • 50 — длина болта (обозначение в миллиметрах).
  • 66 — класс прочности изделия. На головке болта эти показатели ставятся с точкой между цифрами. В условном обозначении точку не ставят.
  • А — характеристика применяемой для изготовления стали. В данном случае указано, что болт был вылит из автоматной стали. Буква С говорит, что деталь сделали из спокойной стали. Этот параметр характеризует класс прочности болта. Это значит, что класс выше 8.8.
  • 047 обозначает вид покрытия и его толщину на изделии. Существует несколько типов покрытия — от 01 до 13. В данном случае вид покрытия 04, а его толщина — 07 мкм.

Условное обозначение крепежа болтов позволяет максимально точно выполнить требования к определенному изделию и конструкции. Соответствие стандартам качества является залогом успешного воспроизведения требований проекта. Пометка, что изделие соответствует ГОСТу, позволяет изучить свойства детали по данным документам и означает его полное соответствие стандартам. Стандарты по ГОСТу соответствуют другим унифицированным системам. Для перевода из одной системы в другую достаточно воспользоваться метрической таблицей перевода.

Источник: fb.ru Новости и общество
Садовая и парковая скамья: особенности, виды, ГОСТ и рекомендации

Любимым местом отдыха и прогулок для жителей мегаполисов остаются городские парки. Неотъемлемым атрибутом таких зон отдыха является парковая скамья. Как декоративный элемент, скамейки были известны еще в средневековье…

Закон
Как продлить срок пребывания в РФ: особенности, требования, способы и закон

Допустимый срок пребывания иностранных граждан в России без статуса проживающего или патента составляет 90 суток в течение полугода.Как работает закон 90/180Сроки пребывания в России для всех мигрантов…

Красота
Мыло туалетное твердое: особенности, виды, ГОСТ и отзывы

Твердое туалетное мыло, казалось бы, давно известный всем косметический продукт для личной гигиены. Но мало кто знаком с его историей, стандартами изготовления и другими хитростями. В последнее время домашнее мыловаре…

Закон
Оформления реквизитов: состав, требования, ГОСТ и примеры оформления

Реквизиты являются необходимыми деталями в деловой документации. В каждом акте, постановлении и так далее есть свой набор особенностей оформления реквизитов. Их располагают в соответствии с ГОСТом. Подробнее

Бизнес
Класс прочности болта: маркировка, ГОСТ и момент затяжки

В современном производстве используется множество конструктивных элементов, каждый из которых выполняет в конечном изделии определенную функцию, чаще всего очень важную. Поэтому одной из задач при проектировании и изг…

Домашний уют
Нормативный срок службы газовой плиты: особенности, ГОСТ и отзывы

Эксплуатация газового оборудования требует предельной осторожности. Утечка природного газа может привести к непоправимым последствиям. Поэтому необходимо соблюдать срок службы газовой плиты. И по истечении срока экспл…

Домашний уют
Железобетонные и бетонные ступени для лестниц: описание, особенности, ГОСТ и размеры

Сегодня всем стали привычными железобетонные ступени, а не так давно они были настоящим новшеством в области строительства. Совмещение бетона и каркаса из металла дали возможность сформировать долговечное и прочное со…

Закон
Заявление на переоформление лицензии на образовательную деятельность: особенности, требования и рекомендации

Законодательство предписывает учреждениям, ведущим образовательную деятельность, иметь специальный документ – лицензию. Она выдается компетентными исполнительными структурами после проведения экспертизы.

Закон
Типовое положение о системе управления охраной труда: требования, правила и особенности

Любой наниматель обязан создать для персонала своего предприятия безопасные рабочие условия. В организации должны действовать правила ОТ при непосредственной эксплуатации офисной техники и оборудования в цехах, при ос…

Здоровье
Авидность — что это значит? Авидность антител IgG к цитомегаловирусу: особенности и расшифровка

Сейчас, как никогда, важно своевременное выявление и профилактика инфекционных заболеваний. Для этого необходимы качественные и быстрые методы диагностики. Традиционно в клинике используются серологические методы для …

monateka.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
