Объем ковша JCB. Максимальный и минимальный. Экскаватор-Погрузчик.

MINI CX	0.23 м3 — 0.3 куб. ярд
MIDI CX	0.35 м3 — 0.46 куб. ярд
ICX военный	0.23 м3 — 0.3 куб. ярд
ICX 8FT (208S)	0.23 м3 — 0.3 куб. ярд
ACX	1.2 м3 — 1.6 куб. ярд
4CX мастер по площадкам	1 м3 — 1.3 куб. ярд
4CX Super мастер по площадкам	1 м3 — 1.3 куб. ярд
4CX Super	1 м3 — 1.3 куб. ярд
4CX 17FT (217S)	1.2 м3 — 1.6 куб. ярд
4CX 15FT (215S)	1.1 м3 — 1.4 куб. ярд
4CX 14FT (214S)	1.1 м3 — 1.4 куб. ярд
4CX 14FT	1 м3 — 1.3 куб. ярд
4CX	1.3 м3 — 1.7 куб. ярд
3CX4SMT	1 м3 — 1.3 куб. ярд
3CX4	1 м3 — 1.3 куб. ярд
3CX2	1 м3 — 1.3 куб. ярд
3CX подрядчик	1 м3 — 1.3 куб. ярд
3CX мастер по площадкам	1 м3 — 1.3 куб. ярд
3CX Super мастер по площадкам	1 м3 — 1.3 куб. ярд
3CX Super	1 м3 — 1.3 куб. ярд
3CX 17FT (217)	1.2 м3 — 1.6 куб. ярд
3CX 15FT (215)	1.1 м3 — 1.4 куб. ярд
3CX 14FT (214)	1.1 м3 — 1.4 куб. ярд
3C	0.96 м3 — 1.3 куб. ярд
2CXS	0.7 м3 — 0.92 куб. ярд
2CX уличный мастер	0.6 м3 — 0.78 куб. ярд
2CX L	0.16 м3 — 0.21 куб. ярд
2CX Airmaster	0.16 м3 — 0.21 куб. ярд
2CX	0.6 м3 — 0.78 куб. ярд

speceps.ru

JCB (погрузчик): технические характеристики

На мировом рынке спецтехники одним из общепризнанных лидеров является английская компания JCB. Она производит и экспортирует по всему миру более трехсот моделей техники: экскаваторы, уплотнительную технику, погрузчики.

Еще в 1953 году владелец фирмы разработал и реализовал концепцию «экскаватор-погрузчик», соединив в одной машине легкий экскаватор и тракторный погрузчик.

Экскаваторы-погрузчики JCB

Более 400 тысяч экскаваторов-погрузчиков выпустила компания JCB. В этой технике использованы уникальные детали и узлы, являющиеся собственностью компании, и инновационные технические решения. Система TorgueLock, разработанная специалистами компании, позволяет сократить расход топлива и увеличить скорость в движении по шоссе; EcoDig обеспечивает функциональность при малых оборотах двигателя, не только существенно снижая при этом расход топлива, но и уменьшая объем выхлопных газов; EcoLoad сокращает рабочий цикл и увеличивает тяговое усилие, позволяет на подъемах повышать рабочие параметры машины.

Флагман линейки — экскаватор-погрузчик JCB 5CX ECO. Он разрабатывался с учетом российского рынка, мощность двигателя составляет 118 л.с. У него самые хорошие характеристики погрузки и копания, скорость движения по шоссе, бездорожные качества.

Компактная полноповоротная машина JCB 1CX отличается высокой маневренностью и небольшими размерами (ширина – 1,4 м), поэтому может работать даже в помещении, причем в двух вариантах, на колесах или гусеницах.

Самая популярная модель на рынке — экскаватор-погрузчик JCB 3CX SM ECO. Он отличается не только высокой производительностью, лучшей в сегменте, но и низким расходом дизельного топлива, значительной глубиной копания и большим интервалом сервисного обслуживания.

Характеристики экскаватора-погрузчика JCB 3CX

Модель JCB 3CX ценится за универсальность. Ее эксплуатируют в любых условиях. Хорошая проходимость по пересеченной местности обеспечивается большими равновеликими колесами и двумя управляемыми ведущими мостами. С помощью экскаватора-погрузчика, работающего с любым типом грунта, выравнивают территории, прокладывают дороги временного значения, роют траншеи и котлованы, транспортируют большие грузы, выполняют ландшафтные работы.

Габариты модели (длина × ширина × высота) – 5,6 × 3,6 × 2,4 м, клиренс – 0,37 м, колесная база – 2,17 м, масса – 7,7 т.

Четырехцилиндровый дизельный двигатель с прямым впрыском мощностью 85 л.с. разгоняет погрузчик JCB 3CX до 35 км/час. Для работы в течение одного часа требуется всего 8 л горючего. Топливный бак рассчитан на 160 л.

Глубина копания и высота погрузки при работе ковшом, который вмещает почти полкуба, — 4.25 м и 2,42 м.

Экскаватор-погрузчик JCB 4CX

Экскаваторы JCB 4CX многофункциональны, а если их оснащают еще и дополнительным оборудованием, например, циркулярной пилой или насосом, то они работают при бурении скважин, демонтаже бетонных конструкций, поднимают на высоту строительные растворы.

Полуавтоматическая четырехскоростная коробка передач JCB Powershift с одним рычагом переключения и реверсом на рулевой колонке обеспечивает максимальную производительность. Управление электрическое, поэтому переключение передач происходит плавно. Если нужно выполнять тяжелые погрузо-разгрузочные работы, машина оснащается коробкой передач с шестью скоростями JCB Autoshift.

Кабина экскаватора-погрузчика эргономична и безопасна. В ней установлена система кондиционирования и защита от шума.

Технические характеристики погрузчика зависят от модификации. Снаряженная масса колеблется в пределах 7,9 – 9 т. Глубина копания – 5,5 м. Емкость ковша: фронтального – 1,1 куб.м, заднего – полкуба.

Четырехцилиндровый дизельный двигатель мощностью 74 л.с. оснащен системой фиксации крутящего момента, позволяющей экономно расходовать топливо и сокращать время движения при подъеме вгору. Тормозит тяжелая машина всеми четырьмя колесами.

Мини-экскаваторы-погрузчики JCB

Специальная техника, предназначенная для работы в ограниченном пространстве (в лесу, на складе, цехе завода или узких городских улицах), — это и есть мини-экскаваторы-погрузчики JCB. К этому классу относятся легкие модели грузоподъемностью до двух тонн.

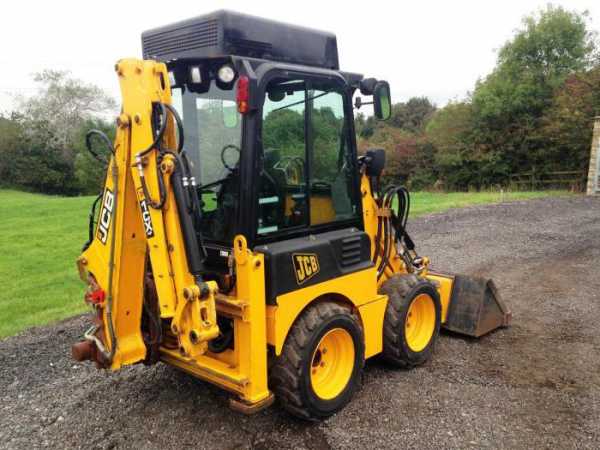

Экскаватор-погрузчик JCB с бортовым поворотом представлен на российском рынке моделями JCB 1CX на стандартных колесах и JCB 1CXT на гусеничном ходу.

Это модель массой 2,8 т имеет габариты 3,4 × 1,56 × 2,25 м. При этом ее грузоподъемность – 0,6 т, а глубина копания больше 2,5 метров. Вместимость ковша – 0,28 куба, максимальный вылет по горизонтали – 3,38 м, в высоту – 2,1 м.

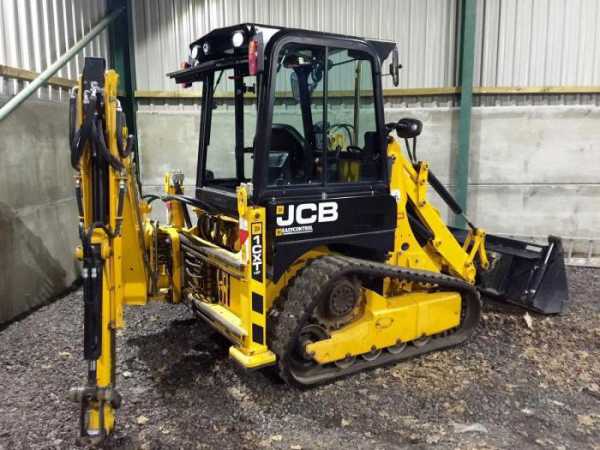

Модель JCB 1CXT имеет несколько больший ковш емкостью 0,36 куба.

Мощность двигателя Perkins 404D-22 35 кВт.

Чтобы обеспечить устойчивость маленького экскаватора при работе, он снабжен «лапами», подушки скольжения на выносных опорах регулируются.

Мини-погрузчики JCB

Линейку мини-техники продолжают погрузчики от JCB 135 до JCB 330 с различной эксплуатационной массой и грузоподъемностью.

Погрузчик JCB 155 выполняется как на колесах, так и на гусеницах. Его снаряженная масса – 2,8 т, грузоподъемность – 0,7 т. Его габариты 3,5 × 1,6 × 2,0 м, дорожный просвет – 0,2 м.

Погрузчик развивает скорость немногим меньше 19 км/час, мощность двигателей – 60 л.с. Ковш емкостью 0,4 куба поднимается на высоту 2,2 м.

Навесное оборудование крепится на одной балке, что облегчает работу с ним, а площадь остекления кабины обеспечивает угол обзора 270 °.

В строительстве и на дорожных работах используется 175 модель JCB. Погрузчик массой 3 т и грузоподъемностью 0,8 т оборудован увеличенной широкой кабиной, максимально удобной для оператора.

Мини-погрузчик 260-й модели на массивном устойчивом шасси имеет грузоподъемность почти 1,2 т, вместимость ковша – 0,47 куба. Для комфортной и безопасной работы оператора хорошо герметизирована кабина, кресло на пневматической подвеске, остекление выполнено из высокопрочного поликарбоната.

Виды погрузчиков

Погрузчики используются на промышленных предприятиях, на стройплощадках и в коммунальном хозяйстве. В линейке погрузчиков JCB есть несколько видов техники разного назначения.

Фронтальные мощные с большой грузоподъемностью погрузчики используются при рытье канав и траншей, на землеройных и дорожных работах.

На большую высоту поднимают грузы, сохраняя проходимость и маневренность, телескопические погрузчики JCB.

Погрузчик, оснащенный ковшом и вилочным подъемным устройством, незаменим при укладке и транспортировании грузов в коммунальном и сельском хозяйстве, на промышленном предприятии. Как и вся техника английского производителя, вилочные погрузчики обладают высокой проходимостью и маневренностью.

Фронтальные погрузчики JCB

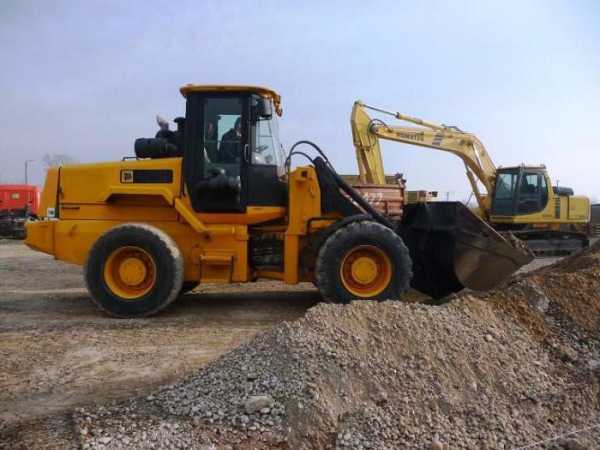

Погрузчик модели 411 HT массой почти 9 т с ковшом объемом до 1,7 куба и грузоподъемностью более 4 т оснащается двигателем мощностью 92 л.с.

Особая форма капота делает для оператора удобным обзор.

Современная машина оснащена автоматической системой стабилизации, которая позволяет снизить потери перевозимых материалов во время колебаний при движении, а также системами сервоуправления и оповещения, с помощью которых необходимая информация выводится на монитор.

Специалисты компании предусмотрели для расширения сферы применения возможность установки сменных гидравлических кареток на все фронтальные погрузчики JCB.

Технические характеристики всех моделей различны. Модель 426 HT массой 14,7 т объемом ковша почти три куба и грузоподъемностью 6,8 т оснащается и более мощным двигателем на 152 л.с., грузы выгружает на высоту 2,85 м.

Погрузчик 436 ZX массой 16,3 т с двигателем мощностью 177 л.с. обладает грузоподъемностью 8,4 т.

А модель 456 ZX массой более 20 т с двигателем на 216 л.с. поднимает 12 т груза ковшом емкостью больше 3,5 кубов.

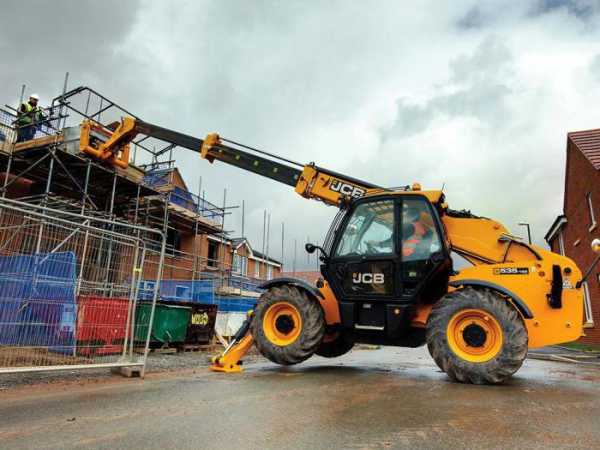

Телескопические погрузчики

Главная характеристика погрузчика JCB – высота подъема и вылет стрелы. Модели телескопических погрузчиков имеют круговой обзор и систему индикации, подающую звуковой или световой сигнал при нарушении устойчивости машины во время работы.

Погрузчик JCB 515-40 с двигателем в 50 л.с. на вылете стрелы 2,6 м поднимает 0,75 т груза на высоту до 4 м.

Погрузчик модели 531-70 оснащается двигателем до 85 л.с. может поднимать стрелу на высоту до 7 м. Его грузоподъемность немногим больше 3 т.

Модель 535 V125 в качестве дополнительной опции может оснащаться двигателем мощностью 100 л.с., и на вылете стрелы в 8 м поднимает 1 т груза. Высота подъема стрелы достигает 12 м.

Модель 540-170 оснащена четырехцилиндровым двигателем с турбонаддувом мощностью 100 л.с. (можно заказать и более мощный 130 сильный двигатель с промежуточным охлаждением). Коробка переключения передач – четырехступенчатая, включает по четыре передних и задних передачи. Груз поднимается на высоту до 16,7 м, грузоподъемность – 4 т.

Вилочные погрузчики

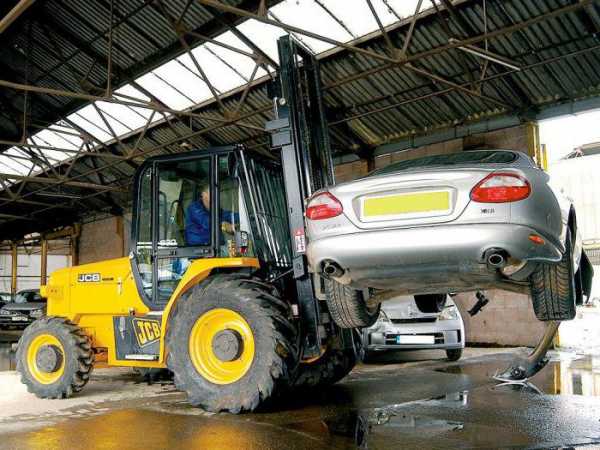

Вилочный погрузчик модели TLT 20 – один из самых маленьких в мире. Его грузоподъемность – 2 т, максимальная высота, на которую можно поднять груз, больше 4 м. Основное оборудование — горизонтальная телескопическая стрела, на несколько видов кареток можно быстро навешивать сменное оборудование.
Вилочный погрузчик JCB 930 с двигателем мощностью 76 л.с. и четырехступенчатой синхронизированной КПП с гидротрансформатором, позволяющим плавно переключать направление движения, выпускается как с приводом на 2 колеса, так и в полноприводном варианте. Его грузоподъемность составляет 3 т.

Максимальную грузоподъемность имеет 940-я модель – 4 т. По крайней мере, по сравнению с погрузчиками JCB.

Погрузчик английского производителя – это не только широкая сфера применения. Он мобилен и надежен, отличается низким уровнем шума, высокой безопасностью в эксплуатации. Во всех моделях есть универсальная гидролиния для навешивания оборудования и широкий его набор.

Компания Jamais Content Bamford имеет почти три десятка международных наград за инновационные разработки.

fb.ru

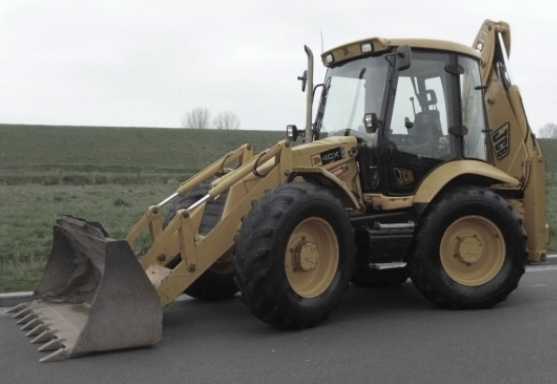

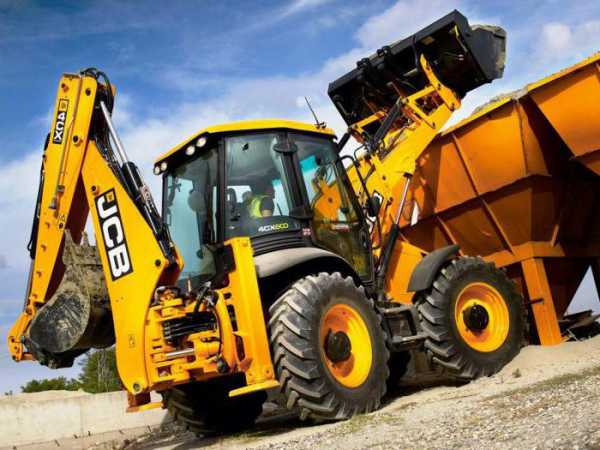

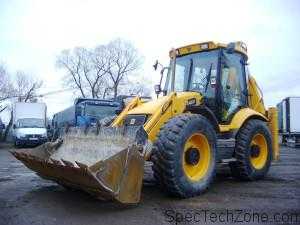

Экскаватор погрузчик JCB 4CX технические характеристики и особенности применения

Экскаватор-погрузчик JCB (Джисиби) 4CX предназначен для земляных работ, а также для погрузки. Объемный ковш позволяет зачерпывать большое количество грунта, а двигатель дает возможность грузить и перемещать предметы с большой массой.

Технические характеристики JCB 4CX

Основные технические характеристики погрузчика экскаватора JCB 4CX зависят от модификации машины. Модель JCB 4CX весит 7,9 тонн – в нее входит ковш и фиксированная рукоять. Аналогичная модель, которая помимо ковша, имеет телескопическую рукоять и вилы весит 8,6 тонн.

Технические характеристики трактора модели JCB (Джисиби) 4CX Super: весит 8,1 и 8,8 тонн. Экскаватор копает глубину в 5,5 метров, емкость заднего ковша составляет 0,48 куб.м, фронтального – 1,1 куб.м.

Все машины из сери 4СХ получили рулевое управление с гидравлическим усилителем, которое имеет 3 режима: есть возможность поворота колесной базы в противоположные, также можно поворачивать 2 или 4 колеса. Управляет машиной трехпозиционный переключатель, который находится на основной панели. Ширина поворота рулевого колеса – 2,75 метра.

Экскаватор-погрузчик JCB 4CX получил мощный двигатель с мощностью 71-74 лошадиных сил и четырьмя цилиндрами. Расход топлива экономит фиксация крутящего момента. Тормоза в погрузчике дисковые, которые находятся в каждом колесе. Система фиксации также сокращает время движения в гору.

Эксплуатационная мощность	74.2 кВт
Эксплуатационная масса	8660 кг
Макс. объем ковша погрузчика	1.1 куб.м
Макс. объем ковша экскаватора	0.48 куб.м
Макс. глубина копания	4.32/5.53 м

Не забудьте также узнать о jcb 3cx технические характеристики.

А вот здесь вы найдете все о снегоуборочной машине для дома и дачи.

Особенности экскаватора

Во всех машинах этой серии установлена КПП JCB Powershift, которая работает в режиме «автомат» и наделена четырьмя скоростями. За счет работы КПП управление становится более простым и дает возможность выжимать максимум из погрузчика экскаватора JCB 4CX. На ходу переключать передачи получается мягко и плавно за счет электрического управления.

Потенциал

Экскаваторы-погрузчики 4CX имеют отличный потенциал в разгрузочных работах, также в механизации процесса работ с грунтом. Многие строительные фирмы производят при помощи 4CX разработку грунта, уплотнение и укладку, при необходимости груз перевозят по участку строительства. Также эти погрузчики применяются строительными компаниями для расчистки участка под дальнейшие строительные работы. Дорожные организации используют погрузчики 4CX для строительства мостов и магистралей. Используется эта машина и в коммунальных службах для ремонтных работ разной сложности.

Экскаваторы-погрузчики 4CX призваны уменьшить потери финансов, снизить расход ресурсов другого строительного оборудования и позволяют выполнить ощутимо больше работы, чем экскаваторы предыдущих версий. Благодаря таким инновационным решениями, как установка систему EcoDig работа погрузчика стала максимально эффективной.

Экскаваторы-погрузчики 4CX – это отличное решение для почти всех видов строительных работ, а также комфорт для рабочих, ведь производитель позаботился о кабине и сделал её максимум безопасной для человека.

Вас также может заинтересовать информация о затирочных машинах по бетону, которые могут стать вашими помощниками в строительстве.

Заглянув сюда вы увидите в действии экскаватор jcb 3cx.

Перейдя по этой ссылке вы найдете технические характеристики jcb 200.

Ниже представлено видео работы модели 4CX.

Больше информации на сайте

spectechzone.com

Полная рабочая ширина ковша JCB. Экскаватор-Погрузчик.

MIDI CX	1845 мм — 72.6 дюйм
ICX военный	1430 мм — 56.3 дюйм
ICX 8FT (208S)	1430 мм — 56.3 дюйм
ACX	2350 мм — 92.5 дюйм
4CX мастер по площадкам	2350 мм — 92.5 дюйм
4CX Super мастер по площадкам	2350 мм — 92.5 дюйм
4CX Super	2350 мм — 92.5 дюйм
4CX 17FT (217S)	2438.4 мм — 96 дюйм
4CX 15FT (215S)	2387.6 мм — 94 дюйм
4CX 14FT (214S)	2387.6 мм — 94 дюйм
4CX 14FT	2350 мм — 92.5 дюйм
4CX	2235 мм — 88 дюйм
3CX4SMT	2350 мм — 92.5 дюйм
3CX4	2350 мм — 92.5 дюйм
3CX2	2350 мм — 92.5 дюйм
3CX подрядчик	2235 мм — 88 дюйм
3CX мастер по площадкам	2235 мм — 88 дюйм
3CX Super мастер по площадкам	2235 мм — 88 дюйм
3CX Super	2235 мм — 88 дюйм
3CX 17FT (217)	2438.4 мм — 96 дюйм
3CX 15FT (215)	2349.5 мм — 92.5 дюйм
3CX 14FT (214)	2349.5 мм — 92.5 дюйм
3C	2235.2 мм — 88 дюйм
2CXS	2006.6 мм — 79 дюйм
2CX уличный мастер	1850 мм — 72.8 дюйм
2CX L	1200 мм — 47.2 дюйма
2CX Airmaster	1200 мм — 47.2 дюйма
2CX	1850 мм — 72.8 дюйм
1CX	1430 мм — 56.3 дюйм

speceps.ru

Характеристики экскаватора-погрузчика JCB 4CX

_______________________________________________________________________________________

Эксплуатационная масса экскаватора-погрузчика JCB 4CX (Джисиби) с полным топливным баком и экскаваторным ковшом шириной 610 мм

JCB 4CX – 7950 кг, 4CX Super — 8130 кг (Ковш и фиксированная рукоять)

JCB 4CX – 8660 кг, JCB 4CX Super — 8880 кг (Ковш, вилы и телескопическая рукоять)

Рулевая система экскаватора-погрузчика JCB 4CX (Джисиби) полностью гидрофицированная. В случае остановки двигателя работает аварийная система рулевого управления.

Предусмотрены три режима рулевого управления: поворот двух колес, поворот четырех колес в противоположные стороны и поворот четырех колес в одну сторону. Режимы управления можно выбрать с помощью трехпозиционного переключателя на передней панели.

Характеристики рулевого управления JCB 4CX

Управление мостами — Рулевое

Поворот руля от упора до упора, м – 2,75

Диметр поворота по внешним колесам (без торможения), м – 9,1

Диаметр поворота по краю ковша (без торможения), м – 10,7

Диметр поворота по внешним колесам (с торможением), м – 8,0

Диаметр поворота по краю ковша (с торможением), м – 9,5

Двигатель экскаватора-погрузчика JCB 4CX

Конструкция и расположение двигателя JCB 4CX обеспечивают беспрепятственный доступ ко всем узлам и агрегатам при проведении ежедневных проверок и проведении регламентных технических обслуживаний.

Тип топлива — Дизельное

Топливный фильтр — Сменные картриджи плюс сепаратор для отделения воды от дизельного топлива

Воздушный фильтр — Двухступенчатый циклонного типа с сухим элементом

Масляный фильтр и смазка — Полнопоточный

Охлаждающая система — Вентилятор под давлением 1 бар.

Характеристики двигателя JCB

Четырехцилиндровый двигатель с прямой впрыском топлива Stage II/III

Наддув — Турбонаддув / Турбонаддув и охладитель

Рабочий объем — 4,4 л

Количество цилиндров — 4

Внутренний диаметр цилиндра, мм — 103

Ход поршня, мм — 132

Номинальная частота вращения, об/мин — 2200

Полная мощность, л.с – 74,2

Максимальный крутящий момент, Нм – 425 / 440

Максимальный крутящий момент об/мин — 1300

Задний мост JCB 4CX

Задний мост JCB разработан специально для установки на экскаваторах-погрузчиках и рассчитан на применение различных типов шин

Тип – планетарный редуктор JCB с пропорциональным крутящим моментом

Нагрузка на мосты, кг – 25000 (Статическая нагрузка) , 12500 (Динамическая нагрузка)

Передний мост JCB 4CX

Передний мост JCB разработан специально для установки на экскаваторах-погрузчиках и рассчитан на применение различных типов шин.

Тип – планетарный редуктор JCB с пропорциональным крутящим моментом

Самоблокирующийся дифференциал — Дополнительно

Нагрузка на мосты, кг

Статическая нагрузка — 25000

Динамическая нагрузка — 12500

Угол колебания — 16°

Кабина экскаватора-погрузчика JCB 4CX

Кабина экскаватора-погрузчика JCB 4CX (Джисиби) защищает оператора от падающих предметов и в случае опрокидывания машины. Большая площадь остекления (6,4 м ) и удачный дизайн кабины создают хороший обзор, обеспечивая безопасность оператора. Кабина соответствует стандартам ISO 3471 и 3449 (SAE J1040 b J231).

Регулируемое кресло на подвеске и удобное расположение рычагов управления. Уровень шума в кабине 73 дБ — самый низкий для машин данного класса. Радиосистема и магнитола с двумя акустическими колонками.

Доступ в кабину осуществляется через две большие двери, удобные для входа. Задние и боковые окна открываются полностью или частично. В составе оборудования кабины: ремень безопасности, 3-х скоростной обогреватель/обдуватель окон, стеклоочистители и омыватели переднего и заднего стекол, передний и задний звуковые сигналы, большие зеркала заднего вида, легко чистящийся пол.

Приборная панель расположена справа и оборудована дополнительной крышкой, которая защищает ее от повреждений. На панели находятся: указатель числа оборотов, счетчик моточасов, указатель уровня топлива, указатель температуры охлаждающей жидкости, цифровой счетчик пройденного пути, часы.

Кондиционер устанавливается в кабину дополнительно. Он обеспечивает отличное охлаждение, особенно, если работа осуществляется в странах с жарким климатом. Механическая подвеска сиденья обеспечивает оператору дополнительный комфорт.

Гидравлическая система экскаватора-погрузчика JCB 4CX

Стандартная гидравлическая система JCB 4CX «Открытый центр» с тремя шестеренными насосами и системой регулирования скорости и мощности гидропривода, которая при помощи регулирующего клапана автоматически меняет мощность гидропривода и скорость выполнения рабочих операций.

EcoDig – гидросистема с тремя гидронасосами обеспечивает такой же высокий поток и давление при более низких оборотах работы двигателя (1700 об/мин), что позволяет сократить потребление топлива на 15% без сокращения производительности (только на машинах с ручной коробкой передач или EasyControl).

Модулирующий клапан автоматически изменяет мощность гидропривода в соответствии с условиями копания в целях улучшения производительности – автоматически сбрасывает один насос, когда включена 4-ая передача на моделях с КПП Powershift. Переключатель системы регулирования скорости и мощности гидропривода позволяет использовать гидравлику JCB 4CX в зависимости от различных задач.

Альтернативная система «Открытый центр» применяет высокоэффективный регулируемый аксиально-поршневой насос переменной производительности.

Обе системы включают:

— простоту управления погрузчиком и экскаватором JCB 4CX, которая обеспечена благодаря малому усилию на рычагах и их удобному расположению.

— полнопоточный фильтр рабочей жидкости обеспечивает ее очистку от частиц крупнее 10 микрон.

Производительность насосов при 1700 об/мин (Система «Открытый центр» шестеренные насосы)

— Насос 1 и 3 – 82 / 80 л/мин
— Насос 2 – 73 / 64 л/мин

Производительность насосов при 2200 об/мин (Система «Закрытый центр» поршневые насосы)

— Andanced EasyControl – 165 л/мин
— Рабочее давление – 251 бар

Вспомогательные контуры JCB 4CX

— Ручной гидравлический контур JCB позволяет использовать такие инструменты, как отбойные молотки, насосы и циркулярные пилы – также доступен на выдвижной катушке.

— Контур JCB Hammer имеет возможность переключения между малым и высоким потоком, что позволяет использовать такое оборудование как молоты и уплотнители.

Габариты погрузчика-экскаватора JCB 4CX

Габаритная длина, м — 5,91

Колесная база, м — 2,22

Расстояние от оси поворотной колонки до задней оси моста, м — 1,36

Дорожный просвет от опор, м — 0,34

Дорожный просвет от поворотной колонки, м — 0,50

Высота центра рулевого колеса, м — 1,88

Высота крыши кабины, м – 3,03

Габаритная высота, м — 3,54

Габаритная ширина, м — 2,36

Ширина ковша погрузчика, м — 2,33

Сила и грузоподъемность погрузчика JCB 4CX

Сила напора на кромке ковша, кгс — 6227 / 6590 (Ковш GP/ Ковш 6 в 1)

Сила напора на стреле, кгс — 5936 / 5730 (Ковш GP/ Ковш 6 в 1)

Номинальная грузоподъемность, кг — 4638 / 4378 (Ковш GP/ Ковш 6 в 1)

Макс. грузоподъемность 7’8», кгс — 3439 / 3169 (Ковш GP/ Ковш 6 в 1)

Сила сжатия челюстей, кгс — 2945 (Ковш 6 в 1)

Размеры экскаватора JCB 4CX (Стандартная рукоять) — Положение рукояти (только втянута)

Максимальная глубина копания – 4,67

Максимальная глубина копания при горизонтальном днище – 4,29

Максимальный вылет ковша от оси заднего моста – 6,74

Максимальный вылет ковша от оси поворотной колонки – 5,40

Вылет ковша от оси поворотной колонки при максимальной высоте подъема – 2,82

Максимальный вылет ковша от оси машины при повороте стрелы на 90 град. – 6,02

Максимальная высота подъема ковша – 5,45

Максимальная высота разгрузки – 3,84

Cмещение поворотной колонки при стандартной ширине рамы опор — 1,16

Угол поворота ковша — 201°

_______________________________________________________________________________________

_______________________________________________________________________________________

_______________________________________________________________________________________

_______________________________________________________________________________________

_______________________________________________________________________________________

_______________________________________________________________________________________

_______________________________________________________________________________________

_______________________________________________________________________________________

_______________________________________________________________________________________

specautotex.ru

Объем ковша JCB. Максимальный и минимальный. Колесный погрузчик.

TM 300-52	1 м3 — 1.3 куб. ярд
456ZX высокий подъемник	2.8 м3 — 3.7 куб. ярд	2.5 м3 — 3.3 куб. ярд
456ZX	3.1 м3 — 4.1 куб. ярд	2.5 м3 — 3.3 куб. ярд
456HT Сверхвысокий подъемник	2.8 м3 — 3.7 куб. ярд	2.2 м3 — 2.9 куб. ярд
456HT высокий подъемник	3.7 м3 — 4.8 куб. ярд	2.9 м3 — 3.8 куб. ярд
456HT	3.1 м3 — 4.1 куб. ярд	2.5 м3 — 3.3 куб. ярд
456BZX	2.8 м3 — 3.7 куб. ярд	2.5 м3 — 3.3 куб. ярд
456 уборщик	2.8 м3 — 3.7 куб. ярд	2.2 м3 — 2.9 куб. ярд
446ZX высокий подъемник	2.8 м3 — 3.7 куб. ярд	2.5 м3 — 3.3 куб. ярд
446ZX	3.1 м3 — 4.1 куб. ярд	2.8 м3 — 3.7 куб. ярд
436ZX	2.3 м3 — 3 куб. ярд	2 м3 — 2.6 куб. ярд
436HT Сверхвысокий подъемник	2.3 м3 — 3 куб. ярд	2 м3 — 2.6 куб. ярд
436HT	2.3 м3 — 3 куб. ярд	2 м3 — 2.6 куб. ярд
436BHT	2.3 м3 — 3 куб. ярд
436 уборщик	2.4 м3 — 3.1 куб. ярд	2.1 м3 — 2.7 куб. ярд
426ZX	1.8 м3 — 2.4 куб. ярд	1.6 м3 — 2 куб. ярд
426HTM	1.8 м3 — 2.4 куб. ярд	1.6 м3 — 2 куб. ярд
426BHT	1.8 м3 — 2.4 куб. ярд
416S Сверхвысокий подъемник	1.4 м3 — 1.8 куб. ярд	1.2 м3 — 1.5 куб. ярд
416S	1.4 м3 — 1.8 куб. ярд	1.2 м3 — 1.5 куб. ярд
416HT Сверхвысокий подъемник	1.4 м3 — 1.8 куб. ярд	1.2 м3 — 1.5 куб. ярд
416HT	1.4 м3 — 1.8 куб. ярд	1.2 м3 — 1.5 куб. ярд
416BHT	1.4 м3 — 1.8 куб. ярд	1.2 м3 — 1.5 куб. ярд
414S	1.4 м3 — 1.8 куб. ярд	1.2 м3 — 1.5 куб. ярд
412S	1 м3 — 1.3 куб. ярд	0.84 м3 — 1.1 куб. ярд
411ZX прямой	1.2 м3 — 1.6 куб. ярд	1 м3 — 1.3 куб. ярд
411ZX Zet	1.2 м3 — 1.6 куб. ярд	1 м3 — 1.3 куб. ярд
411ZX Volvo	1.2 м3 — 1.6 куб. ярд	1 м3 — 1.3 куб. ярд
411HT высокий подъемник	1.2 м3 — 1.6 куб. ярд	1 м3 — 1.3 куб. ярд
411HT	1.2 м3 — 1.6 куб. ярд	1 м3 — 1.3 куб. ярд
411BHT	1.2 м3 — 1.6 куб. ярд	1 м3 — 1.3 куб. ярд
409ZX	0.9 м3 — 1.2 куб. ярд	0.73 м3 — 0.95 куб. ярд
408ZX	0.8 м3 — 1 куб. ярд	0.68 м3 — 0.89 куб. ярд
407ZX	0.7 м3 — 0.92 куб. ярд	0.56 м3 — 0.73 куб. ярд

speceps.ru

Экскаватор-погрузчик JCB 3CX – устройство и технические характеристики

Экскаватор-погрузчик JCB 3CX – это универсальная специальная техника, предназначенная для выполнения погрузочно-разгрузочных и землеройных работ. Благодаря высокой функциональности JCB 3CX может заменять сразу несколько видов спецтехники. Аренда экскаватора-погрузчика в Новосибирске на сайте spectech54.ru.

Лучшая в классе эффективность этой машины и низкие эксплуатационные расходы помогают справляться с современным ростом цен на топливо и беречь окружающую среду. Проще говоря, передовые технологии позволяют экскаватору-погрузчику JCB 3CX использовать каждую каплю топлива с максимальной эффективностью.

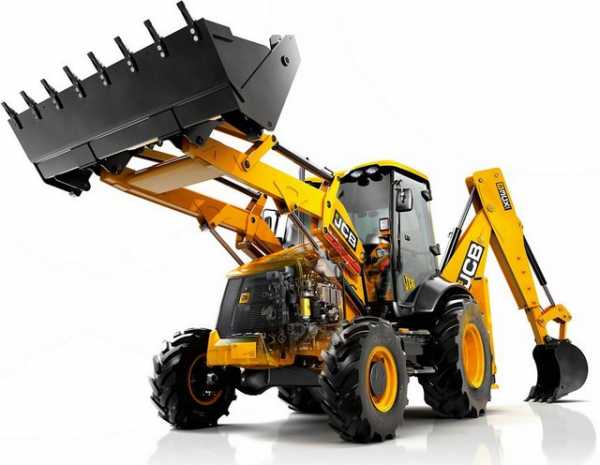

Экскаватор-погрузчик JCB 3CX

В результате при выполнении стандартных циклов передвижения по дорогам, погрузочно-разгрузочных и экскавационных работ, а также при работе на холостом ходу экскаватор-погрузчик JCB 3CX, оснащенный эффективным двигателем Dieselmax мощностью 63 кВт, обеспечивает среднюю экономию топлива до 16 % и снижает уровни выбросов и шума. А увеличенные интервалы между заправками дают возможность более длительной и производительной работы в течение дня.

Широкие возможности экскаваторов JCB 3CX позволяют выполнять следующие виды работ: рытье котлованов или траншей, выравнивание территории, транспортировку грунта в достаточно больших количествах, устройство и подготовку дорог временного назначения и прочие виды землеройных и ландшафтных работ. Техника способна работать с почвой любой сложности, и предназначена для переработки песка, грунта, камней, угля, щебня и др. материалов. Высокая маневренность машин дает возможность выполнять необходимые работы даже в труднодоступных местах или на ограниченном пространстве. Управление экскаватором JCB интуитивно понятное и точное. Использование техники позволяет минимизировать ручной труд и оптимизирует рабочие процессы.

Устройство экскаватора-погрузчика JCB 3CX

Габариты экскаватора-погрузчика JCB 3CX

Электрическая система

Номинальное напряжение в бортовой сети машины 12 В. Машина оборудована электрической проводкой, специальными электрическими разъемами и щитком с плавкими предохранителями. Электропроводка рассчитана на тяжелые условия работы. Все разъемы соответствуют стандарту IP69 и изолированы от попадания в них пыли, воздействия воды и загрязнений. Провода защищены нейлоновым покрытием.

На машине установлены аккумуляторная батарея емкостью 115 А•ч, которая практически не требует обслуживания, генератор переменного тока на 75 А (по заказу — 85 А), 2 галогенных дорожных фары, 4 передних и 4 задних регулируемых рабочих фары, 2 задних фонаря.

Контрольно-измерительные приборы включают в себя тахометр, датчик и указатель температуры охлаждающей жидкости, датчик и указатель уровня топлива, счетчик моточасов, часы.
На машине установлена аудиовизуальная система звуковой и световой сигнализации уровня и давления масла в двигателе, состояния коробки передач, стояночного тормоза, аккумуляторной батареи, воздухоочистителя и генератора переменного тока.

Передний мост

Передний мост JCB разработан специально для установки на экскаваторах-погрузчиках, оборудован дифференциалом пропорционального распределения крутящего момента JCB Мах-Тгас и рассчитан на применение различных типов шин. Одноточечная балансирная подвеска переднего ведущего и управляемого моста с перекосом на ±16° позволяет машине развивать полную силу тяги на пересеченной местности и эффективно работать даже в самых трудных условиях.

Характеристики моста:

Номинальная статическая нагрузка, кг. — 21000.

Номинальная динамическая нагрузка, кг. — 7000.

Задний мост

Задний мост JCB разработан специально для установки на экскаваторах-погрузчиках и рассчитан на применение различных типов шин.

Задний ведущий и управляемый мост с дифференциалом пропорционального распределения крутящего момента JCB Мах- Тгас и планетарными редукторами, несмотря на малый вес, рассчитан на тяжелые условия работы и большую силу тяги.

Характеристики моста:

Номинальная статическая нагрузка, кг. — 21000.

Номинальная динамическая нагрузка, кг. — 7000.

Чтобы увеличить силу тяги на слабых грунтах, для переднего и заднего мостов можно заказать дифференциалы
ограниченного скольжения (самоблокирующиеся дифференциалы).

Кабина

Кабина FOPS/ROPS защищает оператора от падающих предметов и в случае опрокидывания машины. Большая площадь остекления (6,4 м2) и удачный дизайн кабины создают хороший обзор, обеспечивая безопасность оператора и окружающих. Конструкция кабины соответствует международным стандартам ISO 3471 и 3449 (SAE J1040 и J231).

• Регулируемое кресло на упругой подвеске и удобное расположение рычагов управления снижают утомляемость оператора.
• Уровень шума в кабине 73 дБ — самый низкий для машин данного класса.
• Доступ в кабину осуществляется через две большие двери, удобные для входа. Заднее и боковые окна открываются полностью или частично. В составе оборудования кабины: ремень безопасности, большие выпуклые зеркала заднего вида, внутреннее освещение, трех-скоростной обогреватель/обдуватель окон, стеклоочистители и омыватели переднего и заднего стекол, передний и задний звуковые сигналы, аварийная сигнализация, радиосистема и магнитола с двумя акустическими колонками.
• По заказу в кабине могут быть установлены: кондиционер, внутреннее зеркало, солнцезащитные козырьки, зажигалка и пепельница.
• В кабине имеется ящик для хранения инструмента, места для хранения принадлежностей и личных вещей оператора.
• На приборной панели, расположенной справа от оператора, находятся: указатель числа оборотов, счетчик моточасов, указатель уровня топлива, указатель температуры охлаждающей жидкости, цифровой счетчик пройденного пути, часы.
• По заказу на приборную панель устанавливается запираемая на замок крышка.
• Состояние машины проверяется по аудиовизуальным сигналам разряда аккумулятора, температуры охлаждающей жидкости двигателя, давления масла в двигателе, засорения воздушного фильтра, давления и температуры масла в коробке передач и включения стояночного тормоза.
• Дополнительно рабочее место оператора может быть оснащено органами высокоточного управления JCB (джойстиковое управление, как на полноповоротном экскаваторе), вмонтированными в подлокотники сиденья оператора. Это позволяет оператору без дополнительных усилий управлять машиной.
• По заказу в кабине может быть установлено кресло оператора с пневматической подвеской и обогревом сиденья.

Тормоза и тормозная система

Тормозная система, применяющаяся на экскаваторах-погрузчиках JCB, обеспечивает надежное и эффективное торможение машины. Саморегулирующиеся дисковые тормоза расположены в масляной ванне картера моста, благодаря чему не перегреваются и обеспечивают эффективное торможение при большом сроке службы.

• Трехпозиционный переключатель позволяет выбрать режимы: двух ведущих колес с торможением двух или  четырех колес, четырех ведущих колес с торможением всех колес.
• Все машины оснащены тормозами с сервоприводом. Вакуумная система торможения с сервоусилителем не требует больших усилий при нажатии на педали тормоза, благодаря чему снижается утомляемость оператора.
• Отдельные тормозные контуры каждого борта машины со своими тормозной педалью и тормозным цилиндром позволяют выполнять разворот «на месте», повышая маневренность машины. Возможен бортовой поворот машины при торможении одного борта. Благодаря этому уменьшается радиус поворота машины и улучшается управляемость на слабых грунтах.
• Баланс тормозных моментов и автоматическая компенсация исключают занос машины при торможении.
• Диаметр диска 220фмм, площадь трения одного тормоза 1290 см2.
• Диск ручного стояночного тормоза расположен на выходном валу коробки передач. Тормоз удерживает машину на уклоне 1:3 и регулируется из кабины. При включе-нии стояночного тормоза транс-миссия автоматически размыкается, что приводит к снижению износа накладок тормозных колодок при трогании с места.
• Диаметр диска стояночного тормоза 280 мм, площадь трения 54,16 см2.

Отличительные особенности
экскаватора-погрузчика JCB 3CX

В модели 3CX применены несколько фирменных технологий, например:

• EcoRoad – использование гидротрансформатора, оснащенного блокировкой (технология TorqueLock), экономия топлива может достигать 25%.
• EcoLoad – регулировка скорости гидравлики, позволяющая получать высокое тяговое усилие при низких оборотах двигателя, что повышает экономию топлива.
• EcoDig – оснащенная тремя насосами гидросистема позволяет экономить при копании до 15% топлива за счет более высокого давления в сочетании с низкими оборотами мотора. Powerslide – система, перемещающая экскаваторную навеску по направляющей при помощи гидропривода.
• SRS – компенсатор колебаний навески, состоящий из гидроаккумулятора и баллона с сухим азотом, предотвращает высыпание груза при движении с заполненным ковшом.

Замена навесного оборудования осуществляется просто и быстро благодаря гидромуфте.

Система мониторинга Livelink позволяет удаленно через интернет или сотовые сети контролировать работу экскаватора, его техническое состояние, уровень топлива и ряд других параметров.

Технические характеристики экскаватора-погрузчика JCB 3CX

Основные размеры экскаватора-погрузчика JCB 3CX

	м
Габаритная длина	5,91
Колесная база	2,22
Расстояние от оси поворотной колонки до оси заднего моста	1,36
Дорожный просвет от опор	0,33
Дорожный просвет от поворотной колонки	0,48
Высота центра рулевого колеса	1,86
Высота крыши кабины	2,86
Габаритная высота	3,48
Габаритная ширина	2,24
Ширина ковша погрузчика	2,23

Двигатель

Производитель	Perkins
Модель	1004-40Т
Рабочий объем, л.	3,99
Число цилиндров	4
Внутренний диаметр цилиндра, мм.	100
Ход поршня, мм.	127
Номинальная частота вращения, об/мин.	2200
Полная мощность по ISO/TR 14396 и SAE J1995 при 2200 об/мин, кВт/л.с.	68,5/92
Полезная мощность по ISO 9249 (EEC 80/1269) и SAE J1349 при 2200 об/мин, кВт/л.с.	63,1/84,5
Полный крутящий момент по ISO/TR 14396 и SAE J1995 при 1400 об/мин, Нм.	370
Номинальный крутящий момент по ISO 9249 (EEC 80/1269) и SAE J1349 при 1400 об/мин, Нм.	361

Коробка передач

Производитель	JCB	JCB
Модель коробки передач	Syncroshuttle	Powershift
Диаметр гидротрансформатора, мм.	305	305
Коэффициент трансформации (передаточное число)	2,54	2,54
Количество передач при движении вперед/назад	4/4	4/4
Переключение передач	Ручное	С помощью сервопривода
Переключение реверса	С помощью сервопривода	С помощью сервопривода
Скорости передвижения
Модель коробки передач	Syncro Shuttle	Powershift Shuttle
1 передача – вперед/назад, км/ч.	5,0/5,0	4,7/4,7
2 передача – вперед/назад, км/ч.	8,1/8,1	8,8/8,8
3 передача – вперед/назад, км/ч.	17,5/17,5	20,5/20,5
4 передача – вперед/назад, км/ч.	33,1/33,1	38,1/38,1

Ковши экскаватора-погрузчика JCB 3CX

Ширина ковша,мм	Емкость стандартных ковшей по SAE		Масса ковша с зубьями, кг.	Число зубьев
	Емкость с шапкой, м3.	Геометрическая емкость, м3.
305	0,06	0,05	102	3
400	0,09	0,07	109	3
457	0,12	0,09	116	3
610	0,17	0,13	140	4
800	0,24	0,17	162	5
950	0,30	0,21	198	5

Глубокие ковши экскаватора JCB 3CX

Ширина ковша,мм	Емкость стандартных ковшей по SAE		Масса ковша с зубьями, кг.	Число зубьев
	Емкость с шапкой, м3.	Геометрическая емкость, м3.
305	0,09	0,07	102	3
457	0,16	0,13	122	3
610	0,23	0,18	142	4
800	0,30	0,24	163	5
950	0,38	0,30	183	5
1100	0,48	0,34	203	6

Видео обзор экскаватора-погрузчика JCB 3CX

tpscom.ru
