Объем двигателя белаза – БелАЗ-75710: 1 300 литров топлива на 100 км и другие 7 фактов о лучшем самосвале мира из Беларуси

Содержание

обзор, технические характеристики. БелАЗ-75710 :: SYL.ru

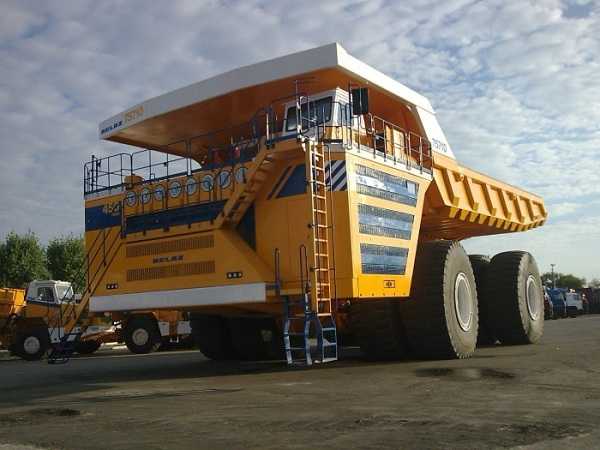

В статье речь пойдет о самом большом в мире самосвале – БелАЗ-75710, который имеет грузоподъемность 450 тонн. Первый экземпляр был выпущен в 2013 году. Создан этот автомобиль по заказу холдинга «Сибирский деловой союз». Впервые эксплуатация производилась на угольном разрезе «Черниговец». Уже в 2014 году этот грузовик смог установить рекорд Гиннесса, став самым грузоподъемным автомобилем в Европе и странах СНГ. Он смог по испытательному полигону провезти массу в 500 тонн. Для того чтобы приобрести данный автомобиль, необходимо потратить около 10 млрд долларов. Самый большой БелАЗ производится по сей день.

Технические характеристики

Данный автомобиль получил дизельную электрическую силовую установку. Два дизельных двигателя имеют мощность более 1700 кВт, то есть 2300 лошадиных сил. Установлен электрогенератор, а также мотор-колеса. Тяговая установка карьерного БелАза способна работать с четырьмя мотор-колесами и с двумя генераторами. Мощность каждого составляет 1700 кВт, а мотор-колес 1200 кВт. Подвеска используется гидропневматического типа. Амортизаторы получили диаметр 18 см. Автомобиль имеет два топливных бака, вместимость которых составляет 2800 л каждый. Максимальная скорость автомобиля 67 км/ч. На 100 км расходуется около 1300 л.

Зачем был создан

При первом взгляде на машину БелАЗ-75710 возникает у многих вопрос: «Зачем его создали?» Устройства автомобиля имеют существенные габаритные показатели, поэтому мало кому понятно, для чего нужен такой огромный самосвал. Многие предполагают, что для перевозки большого количества грузов можно вполне использовать два грузовика с меньшими размерами.

Данный самосвал, как уже было написано выше, был создан по заказу. В то время для работы на карьере в Кемеровской области нужна была гигантская машина, поэтому 2013 году появился первый автомобиль с этим названием. Каковы же размеры БелАЗа?

Габариты и уникальность

Его длина составляет 20 м, ширина 9 м, высота 8 м, а грузоподъемность, как указано в паспорте, составила 450 тонн. Однако при испытаниях, которые были проведены в 2014 году, данный автомобиль смог проехать с грузом больше на 50 тонн. Если интересует, сколько весит БелАЗ, то вес машины около 360 т, если говорить о снаряженном. Полная масса около 900 тонн. Даже с тем, что автомобиль имеет такие гигантские габариты, все равно назвать его неповоротливым не получится, так как радиус его разворота всего лишь 45 м. Уникальность данного самосвала в том, что дизельные двигатели здесь нужны не для того, чтобы крутить вал коробки передач. Следует учитывать, что здесь нет коробки передач для того, чтобы двигать машину. В движение автомобиль приводят тяговые электромоторы.

Так что самый огромный самосвал в мире является гибридным. Он настолько высокий, что можно спокойно зайти под машину и рассмотреть ее днище.

Сборка

При создании БелАЗ-75710 никто не пытался сделать этот автомобиль меньше или компактнее, поэтому все детали расположены максимально точно и установлены просто отлично. Например, два главных мотора находятся поперечно. Суммарно получается около 5 тыс. лошадиных сил.

Два мотора, которые были установлены в автомобиле, имеют объем в 65 л каждый. Они нужны для того, чтобы генераторы работали без помех и вырабатывали ток для электродвигателя. Дизели необходимы для нормального функционирования гидравлической системы. Для каждого мотора имеется свой генератор. Большая часть систем, которая обеспечивает работу и функциональность моторов, имеет независимый тип.

Иногда водители сообщают, что устройство может ехать только на одном моторе для того, чтобы максимально экономить топливо. Соответственно, второй дизельный двигатель начинает работать, если это необходимо. Верить этой информации не стоит. В принципе, данная схема работы вполне вероятна, даже с такими размерами БелАЗа, но на заводе она не была реализована. Однако в планах такое внедрение имеется.

Генераторы предназначены вырабатывать ток и для электродвигателей, которые находятся внутри колес. Многие профессиональные водители знают, что связка таких генераторов и двигателей называется тяговой установкой. Однако производит ее не белорусский завод, а компания «Сименс». Каждый электромотор машины БелАЗ получил мощность в 1600 лошадиных сил, поэтому итоговая мощность составляет 6520 л. с. Трансмиссия подобного типа называется электромеханической.

Здесь также имеется силовой шкаф управления, который находится на палубе.

Тормозная система

Тормозная установка – типа УВТР. Тормозные колеса дискового типа получили гидравлический привод. Однако нужно понимать, что такие тормоза подобный автомобиль не смогут удержать на одном месте (учитывая то, сколько весит БелАЗ), поэтому производитель добавил еще одну тормозную систему динамического типа. Здесь работающим и совершающим движение и остановку тоже является электромотор.

Когда работает тормозная система, то выделяется тепло. Соответственно, его необходимо выводить из автомобиля, поэтому в конструкцию производитель добавил охлаждение тормозных резисторов.

Поворот машины

Также многим может быть непонятно, как поворачивает автомобиль, имея одинаковые передний и задний мосты. Ответ прост – они оба управляемого типа. Здесь имеется два цилиндра с рулевыми тягами, если говорить своими словами. В остальном же обычное управление традиционного типа. Имеется рулевая колонка, которая практически ничем не отличается от других самосвалов. В конструкцию встроены гидроаккумуляторы, однако они больше нужны просто по требованиям техники безопасности.

Колеса

Колеса БелАЗа прекрасно себя показывают, отлично реагируя на движение руля. Установленные покрышки на данном самосвале также заслуживают похвалы. Создает их фирма Bridgestone. Как правило, для легких машин подобные шины не выбирают, однако для самого большого БелАЗа самое оно.

Любой водитель должен понимать, что возиться с настолько большими колесами – довольно муторное и сложное занятие. Поэтому производитель позаботился о том, чтобы при поломке тяговых моторов их можно было починить без снятия колес. Такие характеристики важны для тех людей, которые будут вести деятельность, связанную с использованием такого самосвала. Колеса можно снять только при помощи крана, и это занятие довольно длительное. Данные детали отлично справляются с большим весом. Подробно о грузоподъемности БелАЗа написано ранее.

Палуба самосвала

Автомобиль имеет второй этаж — палубу. Расположена она рядом с кабиной, где находится водитель. Последнего называют в данной машине оператором.

При подъеме на второй этаж можно заметить металлический шкаф, который является панелью управления. Здесь вся электрика и, что важно, его самая главная часть — трансмиссия. Рядом с ней находится система, которая обеспечивает охлаждение резисторов.

За кабиной управления находится объединенная часть гидравлической системы, то есть объединение рулевого управления, тормозной системы и специального механизма опрокидывающегося типа.

Посреди палубы имеется емкость, которую сложно не заметить. Видна верхушка бака. Именно таким образом устроена система охлаждения. К сожалению, бак установить на нижнем ярусе, где и вся остальная конструкция, нельзя, поэтому его вывели настолько высоко.

В задней части кабины можно заметить вентиляторы и радиаторы. Имеются зеркала заднего вида, которые могут сначала показаться довольно маленькими. Однако вблизи они такого же размера, как и зеркала дома в прихожей. Речь идет только о левом зеркале, так как правое действительно имеет небольшие размеры. Двери открываются против направления движения. Это удобно как для водителя, так и для пассажира.

Управление

В управлении самый большой БелАЗ довольно стандартен, однако многих смущает наличие трех педалей и селектора коробки.

Для начала нужно вспомнить, что КПП здесь нет. Селектор же необходим для того, чтобы задавать направление движению автомобиля. Справа от него находится специальное управление кузова. Но зачем же третья педаль? Она отвечает за тормоз. В центре находится педаль для гидравлического тормоза, а для того чтобы не использовать рычаг сцепления (от которого отказались), установлена еще одна педаль электродинамического тормоза.

Стоит напомнить, что управлять данным автомобилем может только человек, который имеет не только грузовую категорию С, но и также специальное удостоверение оператора БелАЗа.

Заметить нужно, что рулевое колесо БелАЗа характеристики имеет вполне обычные, его детали и компоненты также стандартные и не отличаются ничем от конструкции на других машинах. При покупке данного самосвала можно заметить, что фар у него нет. На заводе их не устанавливают, хотя проводку делают. Проверяя ее работоспособность, конструкцию сразу же снимают. Делается это потому, что сразу же после доставки машины заказчику все равно автомобиль придется разбирать, поэтому смысла в установке оптики нет. Кнопки, которые находятся справа от рулевой колонки, отвечают за трансмиссию, работу дизелей, стеклоочистителя и обогрев стекол. Также имеется специальный блок управления, который отвечает за работоспособность функций отопления и кондиционирования.

Интересные факты

Данный автомобиль создан таким образом, что нагрузка на каждое из колес одинаковая. Ход подвесок небольшой, поэтому если водитель видит перед собой какое-то препятствие, необходимо будет остановиться и каким-то образом убрать его. Самосвал его вряд ли преодолеет. Следует заметить: чтобы передвигался такой автомобиль с максимально плавным ходом, необходимо подготовить грунт.

В качестве дополнительных характеристик БелАЗа нужно отметить, что он имеет автоматическую систему тушения пожара, а также контроль давления в шинах. Также имеется система смазки, она автоматическая. Встроена система контроля загрузки грузов. За счет электродинамической тормозной системы можно спокойно экономить ресурс колодок. Помимо этого, тормозная система работает практически моментально. Когда человек переходит с полной тяги в режим торможения, автомобиль перестраивается за секунду. За счет того, что нет классической коробки передач, можно совершать равномерный разгон, не переключаясь.

Грузоподъемность БелАЗа в 400 тонн действительно впечатляет. При массе выше все системы работают стабильно.

Разгон и ресурс

С электромеханической трансмиссией разгоняться на таком автомобиле будет довольно легко и безопасно, так как здесь вряд ли что-то может сломаться. Трение деталей отсутствует, соответственно, износ и поломки практически минимальны.

По отзывам покупателей можно заметить, что подобные машины способны ехать по карьеру более 900 тыс. км. В реальности же многие проезжали более миллиона. Хотя на самом деле, по заявлению производителя, ресурс данной машины рассчитывается моточасами, а не километрами. Максимальная скорость самого большого БелАЗа 64 км/ч.

www.syl.ru

Cамый большой БЕЛАЗ в мире

Прямым назначением автомобиля БЕЛАЗ 75600 грузоподъемностью 320 тонн, является работа в карьерах, таких например как угольные разрезы Кемеровской области.

Работа новых грузовиков на добыче угля на этих предприятиях позволила ощутимо снизить себестоимость его перевозки. Кстати, один из разрезов и стал первым заказчиком новой модели Белорусского автозавода, расположенного в городе Жодино.

БЕЛАЗ 7560 один из самых больших грузовиков мира

Во всем мире по некоторым оценкам произведено всего около ста единиц машин такого класса, и теперь их ряды пополнились продукцией БелАЗа. Давайте познакомимся с гигантом поближе.

Силовая установка и ее характеристики

На грузовике установлен дизельный двигатель CUMMINS QSK78-C мощностью 3500 лошадиных сил при 2000 оборотов в минуту с системой пневмостартерного пуска. Рабочий объем мотора составляет ”всего” 78 литров Система охлаждения с отключаемой крыльчаткой допускает эксплуатацию автомобиля, как в жарком климате, так и при низких температурах окружающего воздуха.

Габаритные размеры БЕЛАЗ 75600

Полнопоточная фильтрация масла в системе смазки с четырьмя маслонасосами обеспечивает его надежную очистку и подачу ко всем трущимся деталям. Двигатель оснащен электронными системами управления, что сводит к минимуму участие человека в управлении режимами его работы.

Интересно, что двигатель такого объема и мощности потребляет относительно немного горючего. Расход топлива БЕЛАЗ 75600 составляет 201 грамм на 1 киловатт мощности, а емкость топливного бака позволяет машине работать в течение шестнадцати часов.

Двигатель БЕЛАЗ Cummins QSK-78. Весит этот монстр 11300кг.

Дизель приводит во вращение тяговый генератор, который имеет мощность 2536 киловатт, и предназначен для питания двух электродвигателей производства компании Siemens, мощностью 1200 киловатт каждый. Двигатели передают вращающий момент на задние колеса, снабженные бескамерными радиальными шинами, посадочный размер которых равняется 64 дюймам.

Ходовая часть карьерного самосвала БЕЛАЗ 75600

Рама машины пространственной конструкции, для ее изготовления применяются листовые детали из легированной стали повышенной прочности. В местах наибольшей концентрации нагрузок конструкторы ввели элементы, изготовленные методом литья, это позволило добиться высоких эксплуатационных характеристик изделия.



БЕЛАЗ 75600 в работе на кузбасском разрезе

Самосвал выполнен по классической формуле – 4 колеса, два из которых ведущие. Короткая база машины обеспечивает ей достаточную маневренность, несмотря на солидные габаритные размеры: длина 14900, ширина 9250 и высота 7220 миллиметров. При таких размерах автомобиль способен развернуться на площадке размером 33,2 метра.

Для зависимой подвески переднего моста выбрана пневмогидравлическая схема, в подвеске заднего моста используются продольные рычаги и центральный шарнир. Такая схема обеспечивает легкость управления машиной и ее высокую устойчивость. По сравнению с зарубежными аналогами, динамическая загруженность водителя снижена в пределах 2 – 4 раз.

Тормозная система автомобиля двухконтурная гидравлическая. Стояночный тормоз так же приводится в действие гидроприводом и затормаживает задний мост. Тяговые электромоторы тоже задействованы в тормозной системе, они переключаются в режим генераторов и отдают энергию на охлаждаемые тормозные резисторы. В роли аварийного тормоза задействуется стояночный и любой из исправных контуров рабочего тормоза.

Кузов грузовика вмещает 139 ”кубов” породы при нормальной загрузке, хотя при желании можно загрузить и 200. Для защиты кабины при погрузке на кузове предусмотрен массивный предохранительный козырек, благодаря чему повышается безопасность водителя.

Рабочее место водителя БЕЛАЗ 75600

Кабина рассчитана на двух человек и оборудована в соответствии со всеми требованиями эргономики. Для обеспечения нормального обзора к услугам водителя есть система видеоконтроля движения, обеспечивающие задний и боковой обзор.
Характеристики БЕЛАЗ 75600 позволяют модели успешно конкурировать с ведущими производителями карьерных самосвалов.

Серия БЕЛАЗ 7560 – модификации

В эту серию  самосвалов, кроме 75600 с двигателем QSK 78-C, вошли еще две машины, отличающиеся друг от друга грузоподъемностью и силовыми установками. Коротко остановимся на каждой из них.

Модель БЕЛАЗ 75601

Способна перевозить от 320 до 360 тонн груза. На автомобиле установлен двигатель MTU 20V400 мощностью 2800 киловатт, вращающий генератор KATO. Блоки ”мотор — колесо” представляют собой комбинации электромотора и планетарного двухрядного редуктора, встроенные в задние колеса, которые обуты в шины размером 59/80R63. Полная масса машины может достигать 610 тонн при объеме груза 218 кубометров. При этом автомобиль способен разгоняться до 64 км/ч.

Модель БЕЛАЗ 75602

Самый большой БЕЛАЗ из серии – при тех же данных, что и предыдущая машина, рассчитана на 360 тонн груза. В принципе это та же машина что и ее предшественница, но на ней применяются тяговые двигатели 1TB330-2GA03, позволяющие перевозить увеличенный вес.

При увеличившейся мощности и грузоподъемности новых машин, конструкторы сумели добиться немного пониженного расхода топлива по сравнению с первенцем серии. Теперь самосвалы расходуют только 198 граммов на киловатт в час.

Производители заявляют, что они построили самый большой БЕЛАЗ в мире, что ж, в модельном ряду завода он действительно самый большой, а вот по поводу ”в мире” можно и поспорить. Ведь существуют среди подобных грузовиков и совсем уж монстры грузоподъемностью до 500 тонн, и это еще не предел.

Технические характеристики БЕЛАЗ 7560х

gredx.ru

Белаз 450 тонн – самый большой Белаз!

Самый большой Белаз в мире, грузоподъёмность которого составляет 450 тонн, получил название БелАЗ-75710. Грузоподъёмность этой махины эквивалентна 2,5 голубым китам, или двухэтажным автобусам в количестве 37 штук, или же трёмстам автомобилям Форд Фокус!

Самый большой Белаз- БелАЗ-75710

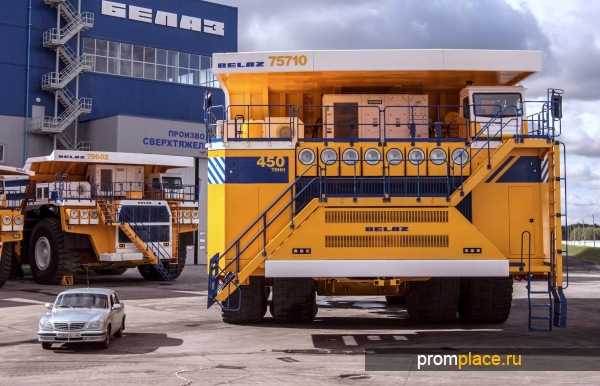

Белаз 450 тонн — самый большой Белаз!

Новый Белаз на 450 тонн был представлен публике на специальном испытательном полигоне — произошло это событие 25 сентября 2013 года. Кстати, самый большой пассажирский самолёт в мире Airbus A380, имеет вес намного меньше, чем грузоподъемность Белаза — всего каких то 277 тонн.

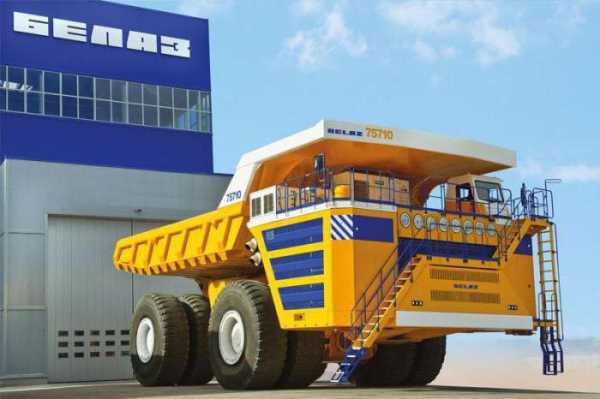

БелАЗ-75710

Завод-производитель готовит на самый большой Белаз в мире документы, которые необходимы для внесения этого монстр-автомобиля в «Книгу рекордов Гиннеса». В 2003 году туда попал самосвал фирмы Liebherr, который смог перевезти на себе 360 000 килограмм груза. Белазовцы догнали его только в 2007 году.

Монстр-автомобиль

Белаз на 450 тонн — технические характеристики

Новый Белаз-75710 — это карьерный самосвал, имеющий электромеханическую трансмиссию, работающую на переменном токе. Основное предназначение нового БелАЗа — это перевозка горной массы. Перевозку новая машина может осуществлять на открытых разработках месторождений полезных ископаемых, а также в сложнейших горнотехнических условиях углублённых карьеров.

Ей хватить технологической дороги, а окружающий климат для самосвала не играет важной роли. 450-ти тонник может трудиться на высоте до 4,5 километров над уровнем моря при температурах от -50 до 50 градусов Цельсия.

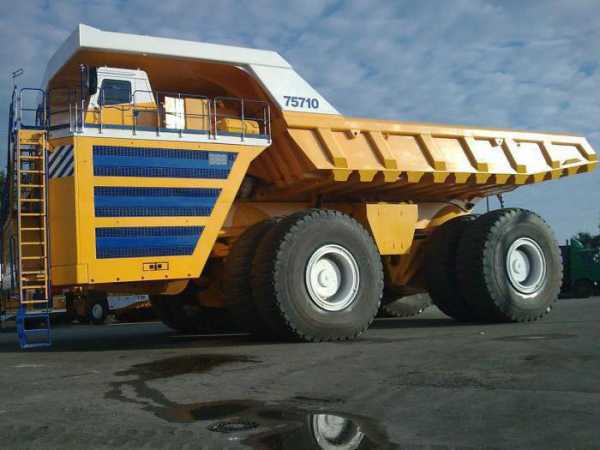

Белаз-75710 — карьерный самосвал

Технические характеристики БЕЛАЗ-75710:

Грузоподъемность:            450 000 килограмм;
Двигатель Белаза:             MTU 16V 4000×2;
Мощность двигателя:        2×1715 кВт или 2×2300 лошадиных сил;
Трансмиссия:                      на Переменном токе, электромеханическая;
Радиус поворота:               19,8 метров;
Объем кузова:                     от 157,5 до 269,5 кубических метров;
Масса пустого самосвала: 360 тонн;
Полная масса самосвала:  810 тонн;
Максимальная скорость:   64 километров в час.

Колесо Белаза

У огромного самосвала — огромные колёса. Количество их равно восьми, а тип шин — обычные бескамерные пневматические радиального типа.

У огромного самосвала размерность колёс гиганта равна 59/80, а радиус R63

Размерность колёс гиганта равна 59/80, а радиус R63! По давней традиции, первый экземпляр будет отправлен в Кузнецкий угольный бассейн Российской Федерации.

Ещё интересней:

interesnoevse.info

Самый большой в мире самосвал – БелАЗ-75710


Зовут этого гиганта БелАЗ-75710. Начиная с грузоподъёмности в 450 тонн и заканчивая техническими характеристиками – он абсолютный рекордсмен, имеющий все основания претендовать на звание самого большого самосвала в мире и попасть в Книгу рекордов Гиннеса.


Всё познаётся в сравнении. Чтобы по достоинству оценить его длину, потребуется 2 лондонских автобуса-двухэтажки, а чтобы заставить его двигаться и перевозить гигантский вес потребуется силовая установка, в 6 раз превосходящая по мощности двигатель болида «Формулы 1». А если поставить на воображаемые весы белорусского гиганта и Airbus A380, то и здесь пальма первенства будет у БелАЗа.


Сразу стоит отметить, что его стихия – это крупные карьеры. В частности, БелАЗ-75710 уже трудится на одном из угольных разрезов Кузбасса. Столь высокая грузоподъёмность самосвала стала возможной не только благодаря мощной силовой установке, но и 8-ми колёсным парам. Бескамерная пневматическая покрышка рассчитана на 102 тонны. Трансмиссия гигантского грузовика была разработана совместно с компанией Siemens.

Двигатель Белаз-75710


Моторная часть самосвала представлена двумя огромными 16-цилиндровыми дизельными двигателями, развивающими мощность свыше 4600 лошадиных сил, от которых запускается генератор, питающий 4 мощных электромотора. Несмотря на свои исполинские размеры, самый большой в мире самосвал развивает скорость до 64 км/ч. Даже поднимаясь вверх с наклоном в 10 градусов, он будет выдерживать скорость до 40 км/ч.


БелАЗ-75710 стоит более 6 миллионов долларов, но специалисты подсчитали, что его использование значительно снизит себестоимость каждой тонны породы.

Конкуренция — кто, если не Белаз?

Liebherr T282B

Несколько лет назад самым крупным по грузоподъемности считался швейцарский самосвал Liebherr T282B. Грузоподъемность машины составила 363 тонны, а собственный вес — 593 тонны. Несмотря на такой вес, громадина вполне в состоянии разогнаться до 64 км/ч.

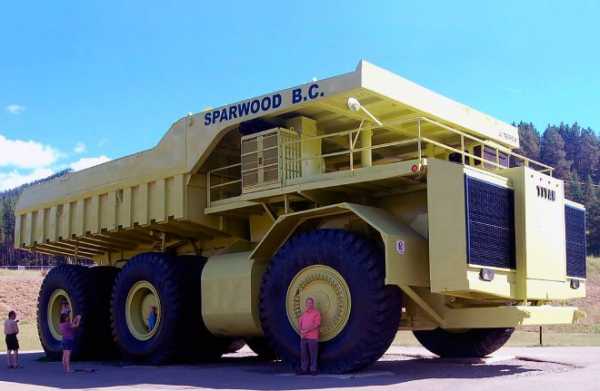

Terex Titan

Другой бывший рекордсмен был выпущен в далеком 1977 году корпорацией General Motors в количестве всего одой штуки. Трехосный самосвал-гигант был способен перевезти 315 тонн груза. На сегодняшний день Terex Titan находится в Канаде в качестве музейного экспоната.

Caterpillar 797F

Самым крупным самосвалом в ассортименте американского Caterpillar является модель 797F. Его грузоподъемность — 402 тонны. Весь этот вес приводит в движение огромный 20-цилиндровый мотор.

www.techcult.ru

БелАЗ. Технические характеристики и размеры просто впечатляют

Бурное развитие горнодобывающей промышленности на протяжении последних десятилетий стало толчком для развития строительства современной карьерной техники, которая способна перевозить грузы большого объема. Самым передовыми по производству карьерных самосвалов, безусловно, является БелАЗ. Технические характеристики автомобилей этой марки просто не могут не производить впечатление. Современные БелАЗы обладают огромной грузоподъемностью и при этом имеют высокую проходимость. Они способны работать в самых труднодоступных местах и при неблагоприятных климатических условиях. Эти автомобили нашли широкое применение как в горнодобывающей промышленности, так и в строительстве крупных сооружений самого различного предназначения. БелАЗ, технические характеристики которого постоянно совершенствуются, стал поистине эталоном мощности и надежности.

История возникновения БелАЗа

Все начиналось в тяжелые послевоенные годы, в далеком 1948 г., когда в небольшом белорусском городке Жодино Минской области был построен завод торфяного машиностроения. В первые годы предприятие практически простаивало, пока в 1958 г. с Минского автозавода не было передано производство самосвалов МАЗ-525, способных перевозить 25 тонн груза. Хотя первая продукция не отличалась высоким качеством, производство МАЗов продолжалось довольно долго. Параллельно с этим велись разработки нового автомобиля. В итоге в 1961 г. с конвейера сошел первый БелАЗ-540, имевший грузоподъемность 27 т. В то же самое время конструкторами завода был создан БелАЗ, технические характеристики которого на тот момент казались просто фантастикой – этот грузовик мог взять на борт 40 т. груза.

За производство самосвалов, обладавших высокой грузоподъемностью, разработчики неоднократно удостаивались самых высоких наград на международных выставках спецтехники. И это был далеко не предел. В 1969 г. появился 75-тонный БелАЗ-549, а в 1978 г. – БелАЗ-7519, грузоподъемность которого составляла 110 т. Затем был 170-тонный БелАЗ-75211. К середине 80-х Белорусский автозавод был уже признанным лидером в производстве специализированной техники, выпуская до 6000 автомобилей в год, что составляло 50% мирового производства тяжелых карьерных самосвалов. В 1990 г. коллективом предприятия был побит мировой рекорд. Был создан новый 280-тонный БелАЗ, характеристики которого позволяли ему оставаться самым крупным автомобилем в течение 15 лет.

Перестройка и последующий развал Советского Союза не стали для завода преградой на пути развития тяжелой техники. Даже в лихие 90-е Белорусский автомобильный завод продолжал активное производство, подтверждением чего стали многочисленные государственные и международные награды.

БелАЗ сегодня

Начало нового тысячелетия ознаменовалось техническим перевооружением завода. В настоящее время это одно из крупнейших производств в мире. В 2004 г. производственные мощности БелАЗа возросли за счет объединения с Могилевским автомобильным заводом. В постсоветский период выпущен целый ряд принципиально новых моделей: 7540, 7548, 75481, 75483, 7560, а также БелАЗ-75131 и др. Настоящей гордостью белорусских автомобилестроителей является автомобиль с номером 75710, имеющий грузоподъемность 450 т. Этот БелАЗ, технические характеристики которого просто не могут не впечатлить, на данный момент является самым большим карьерным самосвалом в мире.

В наши дни Белорусский автомобильный завод входит в тройку самых крупных мировых производителей спецтехники, выпуская около 30% карьерных самосвалов самой различной грузоподъемности. При этом темпы производства ежегодно увеличиваются на 25-30%.

fb.ru

БелАЗ 75710 – самый большой в мире карьерный самосвал попал в Книгу рекордов Гиннесса

Белорусский автомобильный завод, выпуская широкий спектр машин, необходимых для выполнения работ предприятиями горнодобывающей и перерабатывающей промышленности, является одним из лучших среди мировых производителей карьерной техники. На сегодняшний день такой широкой линейкой карьерных самосвалов, как у БелАЗа, не может похвастаться ни одно предприятие в мире. А буквально полгода назад, 25 сентября 2013 года на специально подготовленном для этих целей испытательном полигоне прошла презентация нового 450-тонного гигантского карьерного самосвала БелАЗ 75710.


В январе 2014 года был установлен рекорд, благодаря которому завод в Белоруссии должен в очередной раз оказаться в Книге рекордов Гиннесса – новинка передвигалась по выделенной для испытаний территории с грузом в 503,5 тонны! Это событие полностью поменяло ситуацию на мировом рынке, ведь БелАЗ, выпустив самый большой самосвал в мире, оставил не далеко, но все же позади своих главных конкурентов – Liebherr, Caterpillar и Terex. Что ж, завод, который является гордостью бывшего СССР, в очередной доказал, что выпускаемая им спецтехника полностью соответствует самым последним требованиям и тенденциям, наметившимся в горнодобывающей промышленности, и на этом конструкторы не намерены останавливаться.


Строительство новых цехов, занявших территорию около 30 тыс. кв. метров, и активное увеличение темпов производства, которое осуществляется в течение последних лет, позволит в ближайшем будущем увеличить производственные мощности предприятия. Руководством завода в максимально короткие сроки планируется размещение почти 700 новых станков и технологических установок специализированного назначения. Разработанная программа развития успешно реализовывается, благодаря чему завод, отвоевавший себе практически третью часть мирового рынка карьерных самосвалов, входит в семерку крупнейших производителей с мировым именем.



Новый БелАЗ 75710 продолжил линейку карьерных самосвалов белорусского производителя



Конечно же, самый большой БелАЗ 75710 станет важной вехой истории завода, которая насчитывает уже более полувека. Ведь начиная с 1958 года, когда в его цехах по лицензии был собран первый 25-тонный образец самосвала МАЗ-525, предприятием было выпущено более 120 тыс. машин спецтехники, которые успешно эксплуатируются на всем постсоветском пространстве, а также экспортируются во многие страны мира. Некоторые модели являются уникальными, имея лишь по паре аналогичных экземпляров, выпущенных другими производителями.


Новинки белорусского автопрома не заставляли себя долго ждать. С разницей в несколько лет были созданы 40-тонный, а затем 75-тонный образцы. В 70-е годы грузоподъемность БелАЗов значительно увеличилась – новые базовые самосвалы стали уже 110-тонными. В конце 70-х завод в г. Жодино открыл новое для себя направление, занявшись выпуском аэродромных тягачей, способных буксировать 100-тонные самолеты. 1982 год был ознаменован появлением 170-тонного самосвала БелАЗ-75211, а в 1990 г. очередное детище белорусских автостроителей грузоподъемностью в 280 тонн поразило всех. Таких великанов на территории СССР не производил никто.





Несмотря на распад СССР в начале девяностых и значительное сокращение объемов производства, основное машиностроительное предприятие Белоруссии продолжало выпускать всю линейку карьерных самосвалов как небольшой (от 30 тонн), так и высокой грузоподъемности (до 220 тонн). Кроме того, завод расширил границы своего производства, наладив выпуск машин для выполнения дорожно-строительных работ, погрузчиков, бульдозеров и пр. Ассортимент техники, которая сходила с заводского конвейера постоянно пополнялся новинками и совершенствовался, также как совершенствовались и технологии производства.



Первый в своем классе. Единственный в мире.

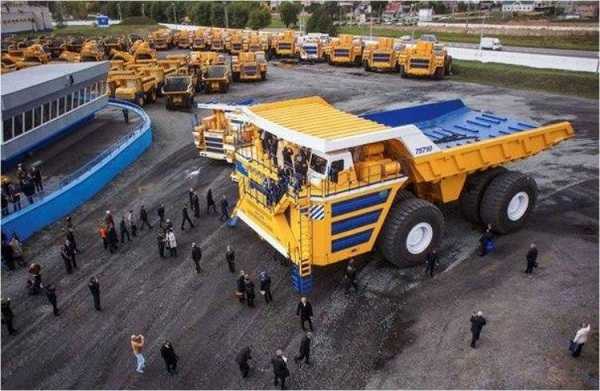

И вот, к 65-летию родного завода было приурочено грандиозное мероприятие. Толпе восхищенных зрителей был представлен уникальный в своем роде экземпляр – самосвал БелАЗ 75710 с впечатляющими техническими характеристиками и поистине огромными возможностями. Основным назначением этого белорусского гиганта является транспортировка разрыхленной горной массы, как на территориях глубоких карьеров, так и тех участках, где разработка месторождений полезных ископаемых ведется открытым способом. Условия эксплуатации техники не имеют значения: самосвалы такого класса справляются с выполнением самых сложных задач, как в 50°-ный мороз, так и в 50°-ную жару, благо для оператора созданы все условия для комфортной работы.


Среди карьерных самосвалов особо высокой грузоподъемности БелАЗ, способный перевозить 450 тонн груза, является пока что единственным. Пальму первенства ему уступил 400-тоник Terex MT 6300AC, созданный несколько лет назад. Кстати, еще раньше модель самосвала БелАЗ 75601, предназначеная для выполнения сложных работ в карьерах, грузоподъемностью 360 тонн, конкурировала с более “легкими” моделями Terex MT 5500 (326 тонн), Caterpillar 797B (380 тонн) и Liebherr T282B (363 тонны).





Если представить насколько огромен этот шедевр белорусских автостроителей трудно, то просто подумайте о том, что эта модель эквивалентна тремстам автомобилям Ford Focus, 37 двухэтажным автобусам или 2,5 голубым китам – самым крупным животным, которые по предположениям ученых, когда-либо жили на Земле. БелАз 75710 в три раза больше чем самый большой пассажирский самолет Airbus A380.


Полностью загруженная техника весит ни много ни мало – 810 тонн! При этом его размеры в длину превышают 20 метров, в ширину – почти 10 метров, а в высоту – около 8 метров. Что касается диаметра разворота этого транспортного средства, то этот показатель составляет порядка 20 метров.



Внушительные возможности требуют соответствующего технического оснащения



Естественно, процесс производства этого большегруза не обошелся без использования самых последних разработок и инновационных решений. Двухосный полноприводный грузовик работает от тягового электропривода производства Siemens. Система состоит из четырех тяговых электромоторов, мощность которых – 1200 кВт и двух тяговых генераторов. Основным отличием новой модели от предыдущих поколений является наличие 8 колес с бескамерными шинами Michelin, причем нагрузка на каждое из них – около 100 тонн.







Именно благодаря новому оригинальному приводу удалось достичь оптимального динамического распределения тягового усилия по осям техники. Конструкторы предусмотрели и возможность работы самосвала в так называемом “аварийном режиме”. Имеется ввиду, что если один из приводов окажется неисправным, то техника сможет доехать до ремонтного предприятия самостоятельно.


Эффективную работу самого большого БелАЗа в мире обеспечивают два дизельных 16-цилиндровых  двигателя. Их суммарная мощность огромна – 8500 л.с. Трансмиссия самосвала – электромеханическая. Максимальная скорость, которую способен развить этот гигант, достигает 64 км/час (конечно, не при полной загрузке).





Расход топлива БелАз 75710, согласно имеющимся данным, внушительный – около 300 литров всего за час работы. Вместимость топливного бака – 4360 литров. Проведя нехитрые расчеты, получаем такой результат – полностью заправленный самосвал способен работать до 14 часов.


Кузов этого самосвала представляет собой сварную конструкцию, выполненную из высоколегированной стали сверхпрочного качества. Его объем рассчитан на 6484 куб.м груза. Кабина этого транспортного средства рассчитана на двух человек. При её разработке конструкторы учли все действующие стандарты относительно требований к уровню шума, вибрации и концентрации пыли и вредных веществ внутри кабины. Согласно контрольным показателям, уровень шума – не выше 80 дБ, а общий уровень вибрации – не превышает 115 дБ. К дополнительным опциям, упрощающих работу оператора относятся система мониторинга мертвых зон, наличие кондиционера, сигнализация, срабатывающая при приближении самосвала к линиям высоковольтных передач, современная система пожаротушения. Кабина соответствует принятой системе безопасности ROPS.


Карьерный самосвал этого класса востребован на карьерах Кузбасса, Чили и Северной Америки. Цена БелАЗ 75710, как и его размеры, огромна – около 1 200 000 Евро. Кстати, в связи с растущим спросом на подобные машины со стороны предприятий горнодобывающей отрасли, руководство завода в г.Жодино, планирует выпуск до 1000 экземпляров в год.

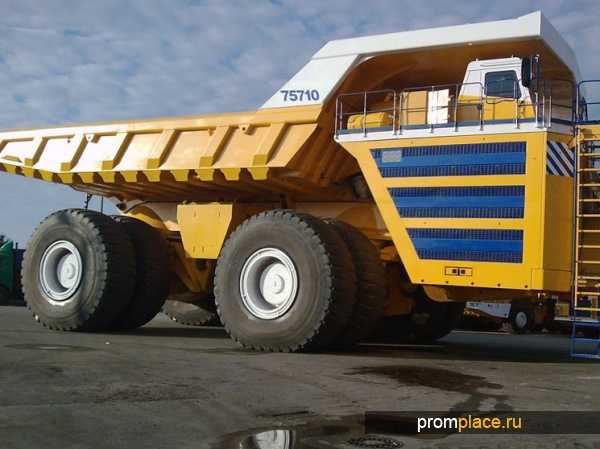

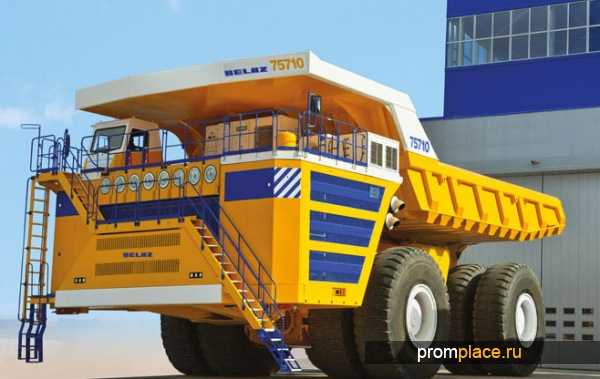

Фото гигантского карьерного самосвала














promplace.ru

БелАЗ в мире карьерных самосвалов – Основные средства

На постсоветском «машиностроительном пространстве» единственным производителем двухосных карьерных автосамосвалов с жесткой рамой является производственное объединение «Белорусский автомобильный завод», отметивший в этом году 60-летие.

К настоящему времени Белорусский автомобильный завод создал большое семейство карьерных самосвалов, состоящее из двадцати моделей и охватывающее семь классов по грузоподъемности (г/п): 30, 45, 55…60, 90, 130…136, 200…220 и 320 т.
Грузоподъемность самосвалов серии 7540 – 30 т, серий 7545 и 7547 – 45 т, серии 7555 – 55…60 т, серии 7557 – 90 т, серии 7513 – 130…136 т, серии 7530 – 200…220 т, серии 7560 – 320 т. Наибольшее число моделей – в классах г/п от 30 до 55…60 т. В классах г/п 90 т и более по одной-две модели. Все самосвалы созданы по единой классической компоновочной схеме с передним расположением моторной установки, задним расположением самосвального кузова, имеют жесткую раму и задние ведущие колеса со сдвоенными шинами.
На самосвалах ПО «БелАЗ» предусмотрено применение дизельных двигателей трех производителей: Ярославского моторного завода «Автодизель», Cummins и Deutz. Двигателями ЯМЗ комплектуют самосвалы г/п 30 и 45 т. В основном это 12-цилиндровые V-образные двигатели серий ЯМЗ-240 и ЯМЗ-8401. В этих же классах грузоподъемности самосвалы могут оснащаться 6-цилиндровыми двигателями с рядным расположением цилиндров Cummins серий QSM11, QSX15, KTA19 и 8-цилиндровыми V-образными двигателями Deutz серии BF BM 1015.
На самосвалы г/п 55…60 т и выше устанавливают двигатели Cummins: 6-цилиндровые рядные рабочим объемом 19 л (самосвалы г/п 55…60 т), 12-цилиндровые V-образные рабочим объемом 30 л (самосвалы г/п 90 т), 12- и 16-цилиндровые V-образные рабочим объемом 45 и 50 л (самосвалы г/п 130…136 т), 16-цилиндровый V-образный рабочим объемом 60 л (самосвалы г/п 200…220 т) и 18-цилиндровый V-образный рабочим объемом 78 л для самосвала г/п 320 т.
На самосвалах г/п 30…90 т применяются гидромеханические трансмиссии с электрогидравлическим управлением и гидродинамическим тормозом-замедлителем. Трансмиссии оснащены полуавтоматическими системами управления скоростными режимами. На модели БелАЗ-75570 г/п 90 т установлена автоматическая система управления скоростными режимами. Эти трансмиссии оснащают коробками передач трех типоразмеров, имеющими 3, 5 и 6 передач переднего хода и соответственно 1, 2 и 1 передачу заднего хода. Трансмиссиями с 3/1 передачами оснащены самосвалы серии 7540, трансмиссиями с 5/2 передачами – самосвалы серий 7540, 7545 и 7547 и трансмиссиями с 6/1 передачами оснащены самосвалы серий 7555 и 7557. Все гидромеханические трансмиссии имеют комплексные одноступенчатые гидротрансформаторы с режимом гидромуфты (трансмиссии с числом передач 3/1), с автоматической блокировкой (трансмиссии с числом передач 5/2 и 6/1). На самосвале серии 7557 может быть установлена гидромеханическая трансмиссия Allison.
Задние ведущие мосты включают одноступенчатую коническую главную передачу, дифференциал с четырьмя сателлитами и планетарные колесные редукторы. Передняя ось управляемая, балка трубчатого сечения. Подвески передней оси и ведущего моста зависимого типа на гидропневматических (масло и азот) цилиндрах. Рулевое управление гидрообъемного типа с аварийным энергетическим источником. Рабочие тормоза имеют раздельный привод; на самосвалах серий 7540 и 7547 – тормоза колодочные барабанного типа с пневмоприводом; на самосвалах серий 7545 и 7557 – многодисковые маслоохлаждаемые для заднего моста и сухие дисковые для передней оси; на самосвалах серии 7555 – дисковые сухие. Стояночные тормоза установлены на ведущем валу главной передачи: колодочные – на самосвалах серий 7540, 7547 и 7555 и дисковые на самосвалах серий 7545 и 7557. Тормоза-замедлители на машинах серий 7540 и 7547 гидродинамические с электроуправлением, устанавливаемые на ведущем валу коробки передач; на самосвалах серий 7545 и 7557 используются многодисковые маслоохлаждаемые тормоза задних колес и на самосвалах серии 7555 – гидродинамический тормоз с электроуправлением с ускоренным режимом срабатывания, устанавливаемый на ведущем валу коробки передач.
На самосвалах г/п от 130 до 320 т применяют электромеханические трансмиссии двух типов: для серий 7513 и 7530 – переменно-постоянного тока с тяговым генератором и двумя тяговыми электродвигателями с редукторами мотор-колес; для серии 7560 – переменного тока. Для этой категории самосвалов характерны жесткое соединение тягового генератора переменного тока с двигателем, монтаж тяговых электродвигателей выполнен в ступицах мотор-колес, применение двухрядных планетарных колесных редукторов у мотор-колес.
Рулевое управление гидрообъемного типа с усилителем потока от насоса переменной производительности (аварийный привод от пневмогидроаккумулятора). Рабочие тормоза дисковые сухого типа с раздельным гидроприводом. Гидросистема самосвалов объединенного типа для рулевого управления, системы опрокидывания кузова и тормозов.
Рассматривая типоразмерный ряд этих самосвалов, можно установить, что рост выбранного ряда грузоподъемностей, т. е. переход от малого класса к соседнему, происходит в основном с коэффициентом 1,5. Исключение приходится на соотношение между вторым (г/п 45 т) и третьим (г/п 60 т) классами, для которых коэффициент роста составляет 1,33. Очевидно, что это связано с техническими характеристиками соответствующих карьерных экскаваторов, вместимость основных ковшей которых должна обеспечивать оптимальную загрузку самосвалов за 4…6 рабочих циклов.
Анализ удельных показателей, к которым относятся удельная материалоемкость (отношение эксплуатационной массы самосвала к мощности двигателя, кг/кВт), энергонасыщенность (отношение мощности двигателя к полной массе самосвала, кВт/т) и коэффициент, выражающийся отношением величины номинальной г/п самосвала к его эксплуатационной массе, показал следующее.
Средние значения удельной материалоемкости самосвалов, входящих в классы г/п 30, 45 и 55…60 т, примерно одинаковые и колеблются в пределах 78…80 кг/кВт. С ростом класса г/п средние значения удельной материалоемкости машин имеют тенденцию роста и составляют около 88…90 кг/кВт (г/п 130 и 200…220 т) и 92 кг/кВт (г/п 320 т). Исключение в этом ряду приходится на самосвал модели 75570 г/п 90 т, у него этот показатель составляет 97 кг/кВт.
Аналогичную тенденцию мы видим при оценке уровня энергонасыщенности, которая у самосвалов г/п до 90 т составляет в среднем 5,4 кВт/т и постепенно снижается с увеличением класса г/п до 5 кВт/т (г/п 130…136 т) и до 4,7…4,8 кВт/т у самосвалов г/п 200 т и выше.
Что касается коэффициента, оценивающего соотношение грузоподъемности к эксплуатационной массе самосвала, то для всех классов самосвалов это соотношение колеблется в среднем в пределах 1,33…1,37, а у самосвалов г/п 90 и 130 т этот коэффициент ниже и составляет 1,18…1,20.
Кроме Белорусского автозавода в мире производят карьерные самосвалы следующие фирмы:
• Могилёвский автозавод, он теперь принадлежит БелАЗу и производит автомобиль-самосвал МоАЗ-75054 г/п 25 т;
• компания Caterpillar, которая освоила выпуск 11 моделей карьерных автосамосвалов г/п 36…345 т;
• Komatsu, в типоразмерном ряду карьерных автосамосвалов которой 12 моделей г/п от 25 до 291 т;
• Hitachi Construction Truck Manufacturing, Ltd., выпускающая серию самосвалов EH из 13 моделей г/п от 32,6 до 318 т;
• компания Terеx, она производит 14 моделей карьерных автосамосвалов г/п от 31,7 до 326 т;
• Liebherr, у него 4 модели карьерных самосвалов высокой г/п – от 180 до 360 т;
• итальянская Astra, производит две модели карьерных самосвалов малого уровня г/п 28 и 32 т;
В последнее время появилась информация о том, что норвежская фирма Aveling Barford освоила выпуск карьерного самосвала г/п 42 т.
Итальянская компания Perlini создала семейство карьерных самосвалов из пяти моделей г/п от 30 до 95 т.
Американская фирма Kress сохранила производство самосвала-углевоза 200СII г/п 220 т.
Наиболее полные линейки карьерных самосвалов у компаний БелАЗ, Terex, Hitachi, Komatsu и Caterpillar.
Сравнивая структуры типоразмерных рядов карьерных самосвалов ПО «БелАЗ» и ведущих зарубежных компаний Caterpillar, Komatsu, Hitachi и Terex, можно сделать вывод, что типаж самосвалов ПО «БелАЗ» практически не уступает типажам этих фирм.

Тяжелые дизели Д-280 Минского моторного завода – на конвейере БелАЗа
Минский моторный завод досрочно выпустил для ПО «БелАЗ» 10 новых двигателей Д-280 мощностью 425 л.с. в ходе реализации совместного проекта с ОАО «Тутаевский моторный завод».
Как сообщил генеральный конструктор ПО «БелАЗ» А. Егоров, «БелАЗ рассматривает двигатель Д-280 как хорошую альтернативу применяющимся сейчас на карьерных самосвалах грузоподъемностью 30 т моторам ЯМЗ-240, которые разрабатывались в начале 1960-х годов». По словам А. Егорова, технический уровень нового двигателя Д-280 значительно выше, чем ЯМЗ-240. При хорошем исполнении в производстве он способен конкурировать с лучшими мировыми образцами. Первые образцы показывают себя очень хорошо. Все закупленные у ММЗ двигатели уже установлены на серийные автомобили. Неизбежные при внедрении новой продукции организационные и технические проблемы производства самосвалов оперативно решаются. В ближайшие недели три самосвала БелАЗ-7540С будут поставлены белорусским потребителям.
Карьерные самосвалы 7540 пользуются хорошим спросом. Ежегодно производится и реализуется во многих регионах мира не менее 600 таких машин. Всего ПО «БелАЗ» планирует выпустить в 2008 г. около 2080 карьерных самосвалов различной грузоподъемности.
Первый самосвал с двигателем Д-280 выпущен в мае 2008 г. С тех пор он работает в три смены в известковом карьере в Гродненской области, его пробег составил уже 60000 км, что соответствует гарантийному пробегу. Никаких претензий работа двигателя не вызывает. Водители отмечают возросшую динамику машины, меньший расход топлива, сократилось время разгона, что увеличивает среднюю скорость движения и, как следствие, улучшает экономические результаты эксплуатации.
