Комбайн Дон 1500 сошёл с конвейера завода «Ростсельмаш» в 1986 году. Машина сразу показала высокие показатели по уборке зерновых культур и стала пользоваться большой популярностью на территории всего Советского Союза. Последующие модификации Дон 1500а и модель 1500б тоже показали неплохие результаты. Дон 1500 б до сих пор используется в фермерских хозяйствах нашей страны.

Общие сведения

Несмотря на то что зерноуборочные комбайны Дон, Нива и Енисей создавались ещё в прошлом веке, их технические характеристики почти не изменились. Основной особенностью этих комбайнов является скребковый транспортёр, благодаря которому процесс уборки и обработки зерновых культур происходит без вмешательства человека.

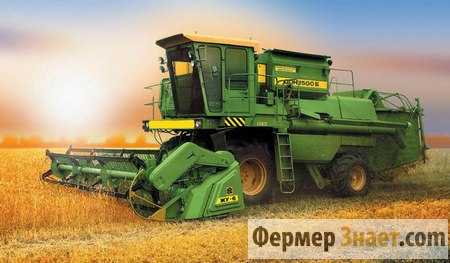

Комбайн Дон 1500б

В своё время комбайн Нива произвёл настоящий фурор в области сельского хозяйства. Устройство комбайна позволяло ему совмещать функции жатки, молотилки и веялки. Единственным недостатком машины являлась низкая производительность.

Новый самоходный зерноуборочный комбайн Енисей, был более практичным в эксплуатации и показывал хорошие результаты работы по сравнению с предыдущей моделью. Даже в наши дни, Енисей считается самой бюджетной сельскохозяйственной машиной. Но за высокие показатели производительности, приходится платить быстрой изнашиваемостью деталей.

Дон по праву считается самым удачным проектом машиностроения СССР. Производительность комбайна во многом превосходит западные и отечественные аналоги. Дон 1500а и 1500 б, оборудованы валкоукладчиком, копнителем и измельчителем.

Справедливости ради стоит отметить, что хотя «Дон» превосходит западные машины по производительности, но уступает им по срокам эксплуатации. В среднем этот показатель на 10 лет ниже, чем у европейских и американских агрегатов.

Комбайн Дон 1500

Крупный диаметр барабана, большой объём бункера и сравнительно низкий расход топлива при вместительном баке, обеспечивают высокую производительность техники. Благодаря гидростатическому приводу, комбайн легко управляется и обладает неплохой манёвренностью. Устройство жатки, оснащённой камнеуловителем, позволяет использовать технику даже на сложных полях, не теряя при этом чистоты зерна.

Органы управления приводятся в действие гидравлической системой. Гидравлика отвечает за положение жатки, мотовила, воздухоочистительную систему. Регулировки решет производятся вручную.

Из преимуществ можно отметить хорошо продуманную конструкцию жатки. Она хорошо реагирует на любые неровности рельефа и быстро устанавливается на комбайн. К существенным недостаткам можно отнести нахождение двигателя в непосредственной близости от кабины оператора.

Комбайн Дон 1500

Технические характеристики модели Дон 1500 более детально рассмотрим при помощи таблицы:

Вес комбайна

13 000 кг (в полной комплектации)

Габариты длина/ширина/высота

11 000/8050/4000 мм

Производительность

14 000 кг/час

Двигатель

4-х тактный, шестицилиндровый.

Вращение барабана

954 об/мин

Объём бункера для зерна

6 кубических метров

Жатка

Может быть, двух видов с захватом 6,7 и 8,6 м

Молотилка

1,5 м

Комбайн Дон 1500а

Дон модели 1500 а

Эта модель положила начало развитию всего модельного ряда зерновых комбайнов Дон. Сильно углубляться в изучение этой машины мы не будем, лучшее рассмотреть более модернизированные вариации, приведём только краткую характеристику технических особенностей комбайна:

Вес

13440 кг (с жаткой и копнителем)

Габариты длина/ширина/высота

12*7,8*3,98 м

Производительность

14 000 кг/час

Расход топлива

234 л

Максимальная скорость

До 20 км/час

Бункер для зерна

6 кубических метров

Соломотряс

5-ти клавишный

Вращение барабана

954 об/мин

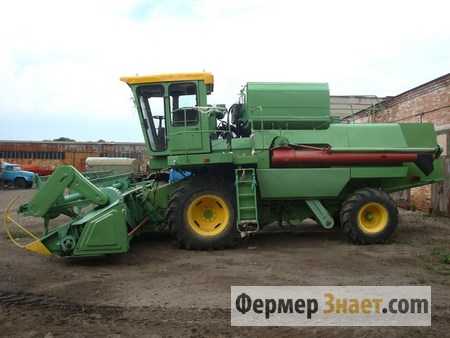

Комбайн Дон 1500 а

Очистка зерна производится при помощи решет и вентиляционной системы. Гидросистема приводит в действие органы управления комбайном. Регулировка жатки тоже производится при помощи гидравлики.

Как и все барабанные комбайны, машина показывает отличные показатели производительности. Основное предназначение агрегата – уборка зерновых культур. При использовании дополнительного оборудования, может использоваться на бобовых и конопляных полях.

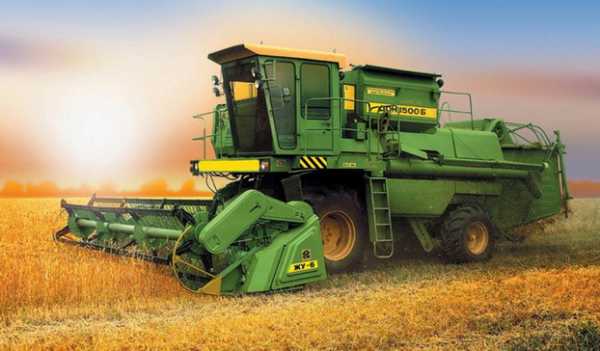

Комбайн Дон модель 1500б

Это наиболее популярная машина серии самоходных зерноуборочных комбайнов Дон. У такой популярности есть простое объяснение, Дон 1500б считается одним из самых производительных комбайнов в мире.

Диаметр молотильного барабана пока не имеет аналогов. Гидросистема обеспечивает машине плавный ход и манёвренность. Кроме того, на производительность комбайна оказывает влияние площадь очистки.

По сравнению с предыдущими моделями, система решет стала больше, что увеличило показатели продуктивности в пять раз. Система решет двухступенчатая, это способствует сохранению целостности и чистоте зерна. Настройка комбайна производится из кабины оператора. Там же находятся органы управления агрегатом.

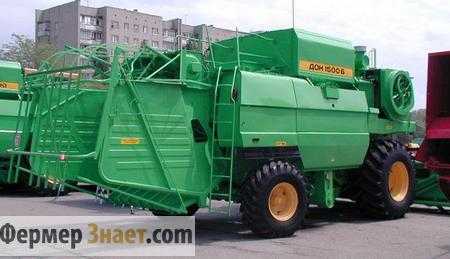

Комбайн Дон 1500 б

Дон 1500б дополнен вторым люком камнеуловителя. Конструктивные особенности жатки копируют все неровности ландшафта, что позволяет использовать машину на сложных полях без снижения производительности.

Техника отлично работает в любых климатических условиях. В регионах с повышенной влажностью быстроту выгрузки обеспечивают вибраторы на зерновом бункере. Влажное зерно больше не залипает, за это отвечает дополнительная дека.

Модель 1500 б имеет возможность монтажа дополнительного оборудования. Дополнительная комплектация осуществляется по желанию заказчика. К дополнительному оборудованию относится специальное приспособление для формирования копен – капот. Это может быть разбрасыватель или измельчитель. Кроме того, предусмотрена возможность установки платформы подборщика. Эти особенности значительно расширяют функциональность агрегата.

Устройство комбайна и простота управления и регулировки основных рабочих узлов, обеспечивает не только надёжность техники, но и длительную эксплуатацию. В настоящее время, стоимость запасных частей для сельскохозяйственной техники несколько завышена, но с учётом того, что Дон 1500б производится в России, достать их можно без особого труда.

Для замены одного из узлов, необязательно нужно вызывать ремонтную бригаду или отгонять технику в гараж. Большинство ремонтных работ производится непосредственно в полевых условиях. Это значительно сокращает простой техники, соответственно сокращаются затраты на её обслуживание.

Комбайн Дон 1500 б

Из недостатков можно было бы отметить самопроизвольное закрытие гребёнок решет, но производители стали использовать более современные системы очистки зерна и такая проблема может встречаться на моделях старой комплектации.

Характеристика комбайна

Вес13000 кг
Ёмкость топливного бака540 л
Расход топлива220 л
Коленвал соломотряса (радиус кривошипа)8 см
Производительность16 800 кг/час
Вместимость бункера для зерна6 кубических метров
Мощность двигателя178 л.с
Вращение барабана900 об/мин

Несмотря на то что серия комбайнов Дон уже хорошо зарекомендовала себя, завод-производитель продолжает совершенствовать и модернизировать модельный ряд. В настоящее время с конвейера сошли модели Дон 1500Н и Дон 1500Р. Последний вариант был спроектирован специально для уборки рисовых полей, поэтому машина сделана на полугусеничном ходу.

«Дон» 1500б прекрасный вариант для маленьких и крупных фермерских хозяйств. Приобрести технику могут себе позволить даже начинающие фермеры, затраты на покупку оправдаются в ближайшее время. Учитывая экономичный расход топлива, надёжность узлов и основных конструкций, техника способна проработать без поломок долгие годы.

fermerznaet.com

Зерноуборочные комбайны ДОН 1500Б | Помощник Фермера



Высокая производительность

Классическая однобарабанная система. Молотильный барабан – самый большой диаметр в мире. Набор широкозахватных жаток. Зерновой бункер оптимального объема в сочетании с быстротой выгрузки. Гидростатический привод ходовой части – легкость управления и маневренность. Увеличенный топливный бак – сокращение времени на дозаправку. Комфортабельная кабина – все условия для продуктивного труда.

Работа в самых трудных условиях

Жатки с копирующим аппаратом, камнеуловитель – высокопроизводительная уборка на трудных   полях. Наклонная камера особой конструкции. Механизм реверса наклонной камеры, глубокий сброс деки –быстрое восстановление работоспособности. Вибропобудители бункера – выгрузка в условиях повышенной влажности.

Чистое зерно и низкие потери

Большая площадь односекционного подбарабанья – мягкий и тщательный обмолот. Двухступенчатая система очистки с мощным вентилятором и устройством автономного домолота – целое и чистое зерно.  Одно барабанный обмолот с клавишным соломотрясом – низкие затраты энергии и высокое качество зерна.

Универсальность

Широкий выбор дополнительного оборудования – эффективная уборка разнообразных культур. Гибкая работа с незерновой частью урожая – приспособленность к любой агротехнологии.

Надежность и долговечность

Простая и рациональная конструкция – залог эксплуатационной надежности. Новое гидрооборудование – высококачественное комплектующие, усовершенствованные технологии сборки. Усиленные сварные швы, упрочненные элементы ответственных узлов – повышение запаса прочности. Высокая сохраняемость – нетребовательность к условиям зимнего хранения. Сбор статистической информации о работе комбайнов – непрерывное повышение надежности и долговечности.

Экономичность в эксплуатации

Сниженная потребляемая мощность, неприхотливый двигатель, мощная система фильтрации – экономичное потребление ГСМ. Новые ремни, износостойкость ножей – увеличенный ресурс деталей плановой замены. Удобный доступ, минимум точек смазки – простое и быстрое техобслуживание.

Технические характеристики ДОН 1500Б

Дон 1500Б
Жатвенная частьЖУ (Power Stream)
Ширина захвата жатки, м6,3
Ширина захвата подборщика, м
3,4
Привод мотовилавтулочно-роликовой цепью с промежуточным контрприводом и предохранительной муфтой
Привод режущего аппаратаМКШ
Скорость движения ножей, ход/мин946
Реверс жатвенных частей+
Молотилка
Ширина молотилки, мм1500
Диаметр молотильного барабана (ротора)800
Число клавиш соломотряса5
Площадь подбарабанья, кв.м.1,38
Площадь соломотряса, кв.м.6,15
Площадь решет очистки, кв.м.
4,74
Регулировка решетручная
Глубокий сброс подбарабанья+
Привод вентилятора очисткиклиноременным вариатором
Автономное домолачивающее устройство+ (роторного типа)
Бункер с выгрузным устройством
Объем бункера, куб.м.6,0
Скорость выгрузки, т/мин2,5
Кабина
Кондиционер+
Переключение передачрычажное
Управление подачей топлива
рычажное
Ходовая часть
Трансмиссиягидростатическая ГСТ-90
Транспортная скорость, км/ч20
Двигатель
Тип двигателя8ц без турбонаддува
Марка/производительЯМЗ238-АК/Ярославский моторный завод
Номинальная мощность, кВт (л.с.)173 (235)
Емкость топливного бака, л540
Вес комбайна с измельчителем без жатки, кг13000 (с жаткой 6м)



hfarmer.by

Бункер зерна комбайна «Дон»

БУНКЕР ЗЕРНА

На комбайнах «Дон-1500» и «Дон-1200» установлен бункер вместимостью 6м3, рассчитанный на выгрузку зерна различных культур с производительностью до 3 т в минуту.

Бункер (рис. ) образован сварным корпусом 4 и сборно-раз­борным верхним строением, включающим поворотные боковины 5 и 12, вставные секторы 8 и 10 и секции 6 и 11 трансформируемой крыши. Бункер оснащен наклонным (загрузочным) шнеком 3, гори­зонтальным шнеком 20, вибропобудителем и выгрузным поворотным шнеком 18. Выгрузные шнеки приводятся в действие через контр­привод 1 при включении гидроцилиндра из кабины. С помощью последнего натягивают ремень поворотом рычага контрпривода от­носительно правого корпуса подшипника горизонтального шнека бункера.

При полностью выдвинутом штоке ремни отходят от шкивов, выключая передачу мощности. На передней боковине корпуса бункера расположено смотровое окно 9 для наблюдения из кабими напол­нением бункера. Кроме того, в бункере находятся три сигнализатора

7, включающие фару-мигалку (при заполнении 3/4 объема бункера) и сигналы в кабине о необходимости остановки комбайна (при полной загрузке). Скорость выгрузки регулируют перестановкой щит­ков 19, уменьшающих или увеличивающих входную щель в горизонтальный шнек 20.

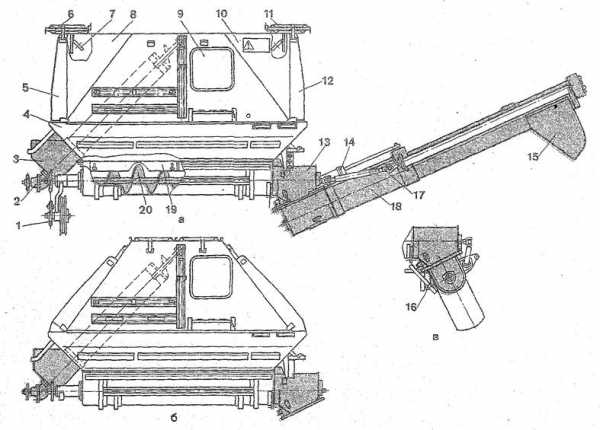

Рис.  Бункер:

а — рабочее положение; б — положение при погрузке комбайна на железнодорожную платформу; в — транспортное положение поворотного выгрузного шнека; 1 — контрпривод; 2 — редуктор; 3 — наклонный (загрузочный) шнек; 4 —корпус; 5 и 12 — поворотные боковины; 6 и 11 — секции крыши; 7 — сигна­лизатор; 8

и 10 — вставные секторы; 9 — смотровое окно; 13 — горловина бункера; — гидроцилиндр; 15 —лоток; 16 —захват на боковине молотилки; 17 — карданная передача; 18 — выгрузной поворотный шнек; 19 — щиток; 20 — горизонтальный шнек.

В процессе загрузки наклонный шнек образует купол из зерна, который распределяется под воздействием случайных толчков и колебаний при работе комбайна, заполняя бункер.

Горизонтальный шнек (рис. ) монтируют в поперечном углублении днища бункера и прикрывают сверху заостренным кожухом 3, который образует на скатах днища две щели для прохода зерна в шнек. Перемещением щитков 2 регулируют щель со стороны более пологого ската днища. При появлении признаков перегрузки привода шнека (нагрев и подгорание ремней) необходимо опускать щитки 2 до устранения пробуксовки ременной передачи в процессе выгрузка зерна.

Горизонтальный шнек вращается в шарикоподшипниках

4 и 9, находящихся в опоре 5 и горловине 8 и закрепленных на корпусе бункера с помощью болтовых соединений.

На цапфах шнека размещены на шпонках приводная звездочка 7 и вилка карданной передачи для передачи вращения наклонному выгрузному шнеку.

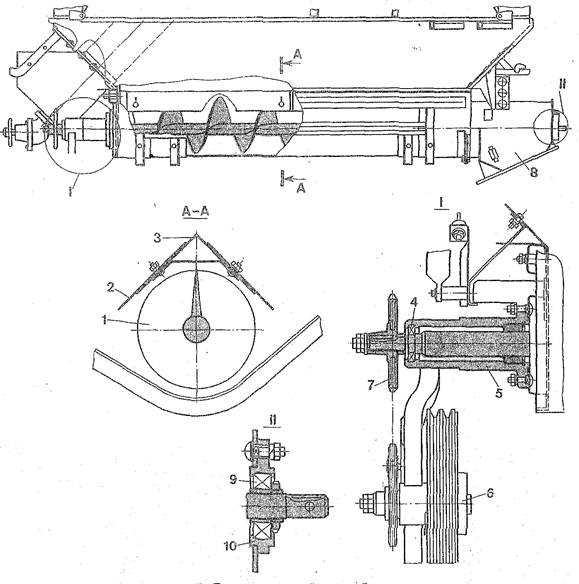

Рис. Горизонтальный шнек бункера: 1 шнек; 2 — щиток; 3 — кожух; 4 и 9 — подшипники; 5 — опора; 6 — контрпривод; 7 — звездочка; 8 —горловина; 10 — корпус подшипника.

Наклонный выгрузной шнек (рис. ) установлен на фланце гор­ловины и может поворачиваться на 90° без нарушения герметичности кольцевого шарнира. По параметрам транспортирующей навивки горизонтальный и наклонный шнеки однотипны (диаметр шнека и шаг винтовой линии 250 мм). В целях исключения забиваний частота вращения шнека увеличена до 667 мин-1.

Конструкция горловины и приемной камеры 3 наклонного выгруз­ного шнека позволяет подавать зерно с помощью горизонтального шнека в наклонный. В результате этого производительность выгрузки зерна комбайнов «Дон» возросла по сравнению с комбайнами «Нива» в 2…3 раза при одинаковых размерах шнеков. Вал наклонного шнека 13 вращается в шарикоподшипниках, закрепленных на торцах кожуха 5. Вращение наклонному шнеку передается от левой цапфы горизон­тального шнека последовательно через телескопическую, кар­данную передачу, промежуточный вал 4 и цепь 10 в верхней части шнека.

Натяжение цепи регулируют изменением межцентрового расстоя­ния между валом шнека и промежуточным валом болтами 15. Зерно выгружают в транспортные емкости через выходное окно по направ­ляющему прорезиненному лотку 7, закрепленному на кожухе шнека болтами. Шнек поворачивается за счет включения поршневого гидро­цилиндра. В транспортном положении шнек опирается кронштей­ном

18 на захват 16 (см. рис. 71). Не допускается длительная работа комбайна с откинутым в сторону выгрузным шнеком.

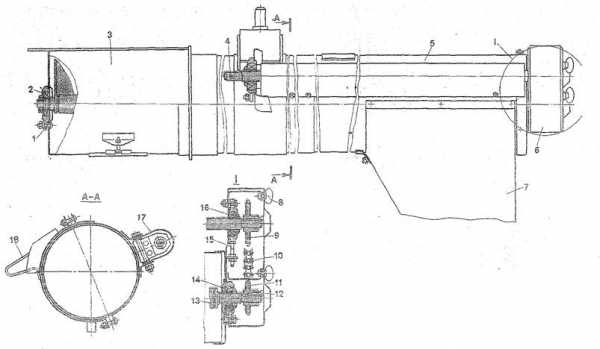

Рис. Наклонный выгрузной шнек: 1 — корпус подшипника; 2, 14 и 16 — подшипники; 3 — приемная камера; 4 — промежуточный вал; 5 — кожух; 6 и 17 — защитные кожухи; 7 — лоток; 8 — стопор; 9 и 11- звездочки; 10 — цепь; 12 — шпонка; 13 шнек; 15 — регулировочный болт; 18 — опорный кронштейн.

Вибропобудатель выгрузки бункера (рис.). Гидравлические вибраторы 2, установленные на опорах, связаны с вибролистом 5 соединительными звеньями 3.

Просветы между вибролистом и корпусом бункера закрыты уп­лотнителями 1. Вибратор 2 сообщает вибролисту 5 колебания с высо­кой частотой. От последнего эти колебания передаются лежащему на нем слою зерна, резко снижая коэффициент трения и создавая тем самым условия для активной передачи зерна любой влажности к горизонтальному выгрузному шнеку.

Стойки вибролиста в бункере комбайна «Дон» не крепят болтами к днищу. Для работы во влажных условиях Нечерноземной зоны в бункере устанавливают дополнительный вибропобудитель на перед­нем скате днища, аналогичный по конструкции описанному вибропобудителю базовой модели.

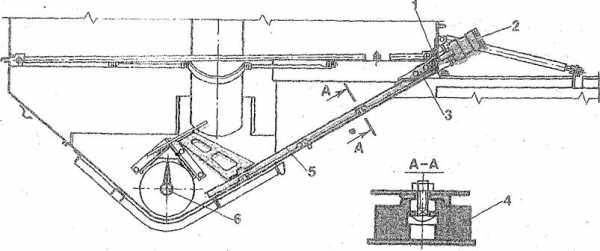

Рис. Вибропобудитель выгрузки бункера: 1 — уплотнителя; 2 — гидравлический вибратор; 3 — соединительные звенья; 4 — резиновая стойка; 5 — вибролист; 6 — шнек.

mehanik-ua.ru

Дон-1500 — Википедия

Материал из Википедии — свободной энциклопедии

Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 10 декабря 2014; проверки требуют 12 правок. Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 10 декабря 2014; проверки требуют 12 правок. Дон-1500 на уборке зерна в Волгоградской области

Дон-1500 — советский зерноуборочный комбайн, выпускаемый заводом «Ростсельмаш». «1500» в названии означает ширину молотильного барабана.
Модификации: ДОН-1500, ДОН-1500А, ДОН-1500Б, Дон-1500Н (для нечерноземной зоны), Дон-1500Р (рисоуборочный, гусеничный).

Серийно комбайн начал выпускаться с 1986 года, в последующем став одним из самых популярных зерноуборочных комбайнов в СНГ. В 2006 году на смену «Дон-1500» пришла серия комбайнов «Acros 530» и «Vector 410».

Комбайны «ДОН-1500» комплектируются дизельными двигателями Д-260 и ЯМЗ-238. Первоначально устанавливался двигатель СМД-31А.

  • Мощность двигателя ЯМЗ-238 — 235 л. с.
  • Ширина захвата жатки — от 6 до 8,6 м
  • Пропускная способность молотилки — 10 — 12 кг/сек.
  • Максимальная скорость:
    • Транспортная — 22 км/ч
    • Рабочая — до 10 км/ч
  • Объём бункера — 6 м³
  • Число клавиш соломотряса — 5
  • Производительность т/час — 14
  • Диаметр барабана, мм — 800
  • Ширина молотилки — 1500

На

ru.wikipedia.org

Технические характеристики комбайна ДОН-1500

Данная модель является гордостью советского машиностроения. Знаменитый завод «Ростсельмаш» начал её выпуск в 1986 году. После двадцати лет успеха на рынке, на смену машине пришли более современные последователи — модели Vector и Acros 2006 года. Дон-1500 в своё время пользовался огромной популярностью, и сейчас можно сказать, что это была самая широко употребляемая машина для уборки.

Агрегат отличается классической бильной схемой обмолота, одним барабаном, соломотрясом с пятью клавишами, большим бункером для зерна и мощным двигателем. Кроме того, можно отметить ещё упрочнённый ведущий мост и быстрый выгрузной механизм. Машина комплектуется жаткой 6,7 или 8,6 метра в длину. Также есть возможность укомплектовать агрегат такими элементами, как измельчитель, капот, копнитель.

Основные модификации модели:

  • Дон-1500Б. Это доработанная версия оригинала с современным двигателем ЯМЗ-238 АК с V-образной расстановкой цилиндров и отсутствующим турбонаддувом. Помимо этого, есть ещё немало изменений: камнеуловителей увеличилось до двух штук; кривошип коленвала был увеличен в размерах, одновременно снизилась скорость его вращения; увеличилась на 1/3 площадь очистки, вследствие чего производительность повысилась на 20%; увеличилось верхнее решето; увеличился диапазон скоростей шкива барабана, его параметры поменялись; увеличился выгрузной шнек; приводной механизм жатки обзавёлся реверсом; механизм резки обзавёлся укороченными пальцами открытого типа; была установлена особая дека для устранения залипания при уборке влажного зерна.
  • Дон-1500Н. Вариант для нечернозёмных зон.
  • Дон-1500Р. Модификация на полугусеничном (рисовом) ходу для работы по уборке риса.

Дон-1500 — технические характеристики

1500 в названии — это примерная ширина молотильного барабана. Прочие характеристики:

  • Габариты комбайна Дон-1500: длина — 17500 мм, ширина – 4400 мм, высота — 3980 мм;
  • Вес без жатки/с жаткой — 10990/12590 килограммов;
  • Мощность — 173 киловатта/235 лошадиных сил;
  • Объём бака для топлива — 540 литров;
  • Скорость транспортная/рабочая — максимум 22 км в час/10 км в час;
  • Производительность — 14000 килограммов в час;
  • Диаметр барабана — 0,8 метра;
  • Ширина барабана — 1,484 метра;
  • Скорость вращения барабана — 512-954 оборота в минуту;
  • Захват жатки — 6,7 или 8,6 метра;
  • Вместительность бункера — 6 куб. метров;
  • Намолот — от 6 до 8 килограммов;
  • Ширина молотилки — 1,5 метра;

Эксплуатация комбайна Дон-1500

Если угол наклона поля не превышает 8 градусов, машина без проблем справится с колосьями овса, пшеницы, ржи или другой зерновой культуры. Если изменить механизм обмолота и применять дополнительные приспособления, то комбайн сгодится для работы по уборке кукурузы и сои, крупяных культур и семенников трав.

Агрегат применяется во всех доступных климатических поясах. Оснащённая таким элементом, как копнитель, машина способна на уборку соломы и половы с поля. Если же её оборудовать измельчителем, то полученная масса может быть загружена в тележку, которая прицеплена к машине. Затем масса разбрасывается по поверхности поля.

Преимущества модели:

  • Благодаря шинам низкого давления, которые отличаются высокими грунтозацепами, колёса машины не застревают даже в вязком и влажном грунте.
  • Машина оснащена сильным и экономичным мотором, наряду с солидным диаметром молотильного барабана (самым большим в мире) это даёт возможность обрабатывать даже влажные колосья большой длины.
  • Во избежание забивания молотильного механизма, имеется система, позволяющая опустить подбарабанье и осуществить его скоростной сброс.
  • Можно установить размер жатки на выбор из трёх вариантов. Благодаря продуманной конструкции орудия, точно копируются небольшие неровности почвы. Сама жатка меняется очень просто и быстро.
  • Удобство для водителя: простор в кабине, герметичность и защищённость от шума, кондиционер.
  • Агрегат разрабатывался специально для полей СНГ, где он будет показывать лучшую эффективность, и будет дешевле в эксплуатации, чем зарубежные аналоги.
  • Запчасти стоят недорого и их легко раздобыть.

Недостатки:

  • Силовая часть установлена рядом с кабиной, что приводит к обдуванию водителя горячим воздухом.
  • Менее надёжен и комфортен по сравнению с зарубежными аналогами, имеет меньше дополнительных функций.

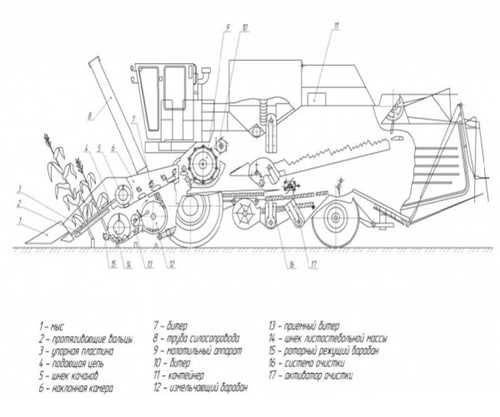

Схема комбайна Дон-1500

Машина состоит из: мыса; протягивающих вальцов; упорной пластины; подающей цепи; шнека качанов; наклонной камеры; отбойного битера; битера проставки; трубы силосопровода; молотильного аппарата; контейнера; измельчающего барабана; приёмного битера; шнека листостебальной массы; роторного режущего барабана; системы очистки; активатора очистки.

agrocom-melitopol.com

Зерноуборочный комбайн Дон 1500 и его модификации: технические характеристики, устройство

После появления зерноуборочных комбайнов уже никто не жнет, не вяжет снопы вручную и не молотит их цепами, затратив массу сил и времени. Пустив по полю надежный и эффективный агрегат Дон-1500, можно не беспокоиться о сохранности урожая – он будет убран в срок, не успев промокнуть от дождей и развеяться ветрами.

Комбайн Дон-1500

Знаменитое предприятие «Ростсельмаш» выпускало эту колесную самоходную машину в течение двадцати лет, в 2006 году перейдя на более новые модели (Vector и Acros). В свое время Дон-1500 считался самым популярным агрегатом для уборки зерна на всех обширных просторах полей СНГ.

Классическая бильная схема обмолота, один барабан, соломотряс с пятью клавишами, большой бункер для зерна и мощный двигатель – вот отличительные черты данного комбайна. Отметим еще быстрый выгрузной механизм и упрочненный ведущий мост. В комплекте идет жатка длиной 6, 7 или 8,6 метра. Также возможна комплектация измельчителем, капотом, копнителем.

Сфера использования

Если поле имеет уклон не более восьми градусов, то Дон-1500 легко пройдет по нему, убрав колосья пшеницы, ржи, овса или другой зерновой культуры. При условии изменения режима механизма обмолота комбайном возможно пользоваться для обработки кукурузных и соевых полей, сбора семенников трав и крупяных культур. Для этого применяются дополнительные приспособления.

Применять агрегат можно в любых климатических поясах. Оборудованный копнителем, он способен собирать с поля солому, а также полову. Если же вместо этого оснастить его измельчительным устройством, то можно загружать полученную массу в тележку, прицепленную к машине. Затем ее разбрасывают по поверхности поля.

Плюсы и минусы

Преимущества:

  • Колеса оснащены шинами низкого давления с высокими грунтозацепами. Они позволяют машине не застревать даже во влажной и вязкой земле.
  • Сильный и экономичный мотор, а также солидный диаметр молотильного барабана (самый большой в мире) дают возможность прекрасно работать даже с влажными колосьями большой длины.
  • Чтобы молотильный механизм не забивался, продумана система значительного опускания подбарабанья и его скоростного сброса.
  • Возможность установки одного из трех размеров жатки, продуманная конструкция которой позволяет точно копировать небольшие неровности почвы. Саму жатку менять очень быстро и просто.
  • Большая и удобная кабина оператора, герметичная и защищенная от шума. В ней есть кондиционер.
  • Бункер, в который ссыпается зерно, имеет увеличенный размер. Это весьма удобно – не нужно часто гонять транспорт для перевозки урожая.
  • Машина разработана для отечественных полей, и она, как правило, на них оказывается эффективнее, производительнее и дешевле в эксплуатации, чем зарубежные комбайны.
  • Отличный сервис «Ростсельмаша», невысокая стоимость запасных частей. Их легко достать. Механизаторы хорошо знают Дон-1500 и могут сами произвести небольшой ремонт.

Недостатки:

  • Силовая часть находится близ кабины, из-за чего оператора обдувает горячий воздух.
  • Импортные комбайны всё же более надежны, комфортны и имеют больше удобных дополнительных функций (однако они стоят значительно дороже).

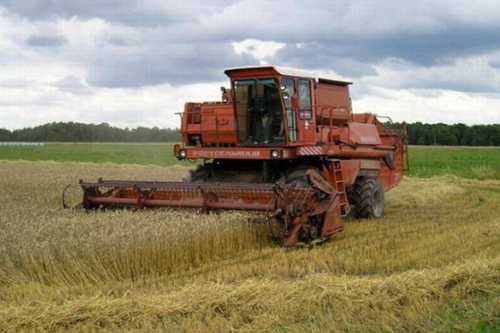

Фото комбайна Дон-1500

Устройство

Двигатель

Шесть цилиндров, выстроенных в ряд, находятся внутри четырехтактного мотора с турбонаддувом, охлаждающегося с помощью воды из радиатора трубчатого типа. Воздух очищается, проходя через две ступени очистки. Двигатель стоит рядом с кабиной, возле молотильного механизма.

Мощность отбирается с обеих сторон коленчатого вала, крутящегося по часовой стрелке. С задней части питаются приводы рабочих механизмов, а с передней – гидравлический насос привода ходовой части.

Система тормозов

Агрегат оснащен механическим стояночным тормозом, управляемым рычагом с кнопкой, защелкивающим замок-собачку. Чтобы остановить машину, надо потянуть рычаг на себя до третьего или четвертого щелчка. Снятие с тормоза осуществляется движением рычага вверх и одновременным нажатием кнопки.

Также имеются отдельные для каждого колеса гидравлические рабочие тормоза дискового типа. Они стоят на бортовых планетарно-цилиндрических редукторах и управляются педалями, высоту которых регулируют вилкой тормозного гидравлического цилиндра.

Такую систему используют для более плавного разворота на мягком и влажном грунте. На твердых дорогах раздельное торможение применять не рекомендуется.

Гидравлика

Данная система состоит из трех: привода управления ходовой частью, привода рулевого управления и гидросистемы рабочих механизмов. Последняя имеет минимум трубопроводов и включает в себя распределители с золотниками, управляемыми механически или гидравлически. С ее помощью, в частности, управляют жаткой, мотовилом, поворотом шнека, копнителем, измельчителем, очисткой воздуховода, прокруткой молотильного механизма.

Схема комбайна Дон-1500

Рулевое управление

Колонка руля работает от гидравлического объемного привода. Колесо руля можно подстраивать под рост комбайнера, изменяя высоту на величину до 11,5 сантиметра. Для этого используется зажим цангового типа. Возможно и наклон руля менять от 5 до 30 градусов – для этого служит педаль.

Ходовая часть

Ведущий мост является раздельно-агрегатным. Он управляется гидравлическим путем, что позволяет бесступенчато изменять скорость передвижения (причем в любом из скоростных диапазонов). Благодаря этому комбайн обладает неплохой маневренностью. Гидравлический мотор стоит на валу коробки передач (механической, трехходовой, имеющей четыре режима при движении вперед и один – при движении назад).

Ведомый мост также работает от гидравлики. Сцепление – сухого типа, однодисковое, с диафрагменной пружиной. Шины имеют протекторы, обеспечивающие отличную проходимость и самоочистку.

Схема цепных передач комбайна Дон-1500

Жатка

На молотилке подвешивается наклонная камера, к которой, в свою очередь, на шарнирах с пружинами крепится жатка. В состав ее входят механизмы резания и уравновешивания, а также приводной механизм, делители, мотовило (присоединяемое к жатке четырьмя сошками) и шнек.

В передней части жатки расположены башмаки для копирования рельефа. При работе их можно поставить в одно из четырех положений. Транспортируют жатку на специальной тележке.

Механизм резания – может быть с открытыми или сдвоенными пальцами. Мотовило с быстро снимающимися пальцами, управляемое двумя синхронными гидроцилиндрами, оснащено двумя эксцентриками (размещенными по бокам). Угол наклона граблин мотовила регулируется автоматически. Механизм уравновешивания состоит из двух подвесок (регулируемой и нерегулируемой), рычага, съемного штыря, блока пружин и переходника. Шнек имеет увеличенный размер – 59 сантиметров.

Технические характеристики

Технические характеристики зерноуборочного комбайна Дон 1500:

Характеристики Показатели Ед. измерения
Тип двигателя СМД-31А
Скорость (транспортная, максимум) 22 км/ч
Скорость (рабочая, максимум) 10 км/ч
Производительность 14000 кг/ч
Скорость вращения барабана от 512 до 954 об/мин
Диаметр барабана 0,8 м
Длина барабана 1,484 м
Захват жатки 6,7 или 8,6 м
Вес (масса с шестиметровой жаткой и копнителем) 13 т
Объем зернового бункера 6 м3
Намолот от 6 до 8 кг
Ширина молотилки 1,5 м
Высота 4 м
Ширина 8,05 м
Длина (с делителем и копнителем) 11 м

Основные модификации

Дон-1500А

Эта модель – исходная. Все перечисленные выше характеристики и особенности применимы именно к ней.

Дон-1500Б

Данная вариация стала последствием доработки предыдущей модели.

В частности, было проделано следующее:

  • На многие экземпляры стал ставиться более современный двигатель — ЯМЗ-238 АК, без турбонаддува, с V-образным размещением цилиндров.
  • Вместо одного люка камнеуловителя стало два.
  • Увеличен размер кривошипа коленвала с одновременным снижением скорости его вращения.
  • На одну треть стала больше площадь очистки, благодаря чему производительность сразу поднялась на одну пятую.

  • Верхнее решето стало больше.
  • Изменились параметры шкива барабана, и увеличился его диапазон скоростей.
  • Выгрузной шнек стал больше.
  • В приводном механизме жатки появился реверс.
  • Механизм резания получил укороченные пальцы открытого типа.
  • Появилась особая дека, устранившая залипание, когда убирается влажное зерно.

Отличительные характеристики моделей Дон-1500А и Дон-1500Б:

Характеристики Дон-1500А Дон-1500Б Ед. измерения
Тип двигателя СМД-31А ЯМЗ-238
Радиус кривошипа коленвала соломотряса 6 8 см
Частота вращения коленвала 157 195 об/мин
Мощность двигателя (эксплуатационная) 165,6 178 кВт
Частота вращения (номинальная) 2000 2000 об/мин
Число цилиндров двигателя 6 8 шт.
Диаметр цилиндра 12 13 см
Ход поршня 14 14 см
Рабочий объем 9,5 14,86 л
Расход горючего (удельный) 224-234 220 г/кВт*ч
Производительность 14000 16800 кг/с
Скорость вращения барабана от 512 до 954 от 450 до 900 об/мин
Диаметр наклонного выгрузного шнека 25 30 см

Дон-1500Н и Дон-1500Р

И напоследок – пару слов о двух более редких модификациях. Вариант Дон-1500Н был предназначен для нечерноземных зон. А Дон-1500Р — для уборки риса. Последняя машина не на колесном, а на полугусеничном ходу (который еще зовут рисовым ходом).

magistraltrade.ru

Комбайн зерноуборочный Дон 1500Б, в комплектации.

Комбайн в рабочем состоянии, с копнителем, измельчителем, жатка 6 метров.

Технические характеристики Дон 1500 Б:

Скорость срезов ножа, срезов/мин 946
Частота вращения мотовила, об/мин 15-49
Обмолот Диаметр барабана, мм 800
Длина барабана, мм 1484
Частота вращения барабана, мin, об/мин 445
Частота вращения барабана, мax, об/мин 900
Угол охвата подбарабанья, град. 130
Общая площадь подбарабанья, кв. м 1,38
Сепарация Тип соломотряса 5 клавишный
Длина соломотряса, м 4,1
Площадь сепарации соломотряса, кв. м 6,15
Общая площадь решет, кв. м 4,74
Тип вентилятора очистки шестилопастной
Частота вращения вентилятора очистки, об/мин 380-1000
Тип двигателя 4-х тактный, жидкостного охлаждения без турбонаддува
Модель двигателя ЯМЗ-238АК Производитель двигателя Ярославль
Мощность двигателя, кВт 173 Мощность двигателя, л.с. 235
Удельный расход топлива, номинальный, г/л.с. ч 162
Емкость топливного бака, л 540
Вместимость бункера зерна, куб. м 6
Высота выгрузки, мм 2900
Скорость разгрузки бункера, л/сек 42
Габаритные размеры и масса Длина с жаткой в транспортном положении, мм 17500 (жатка 6 м)
Ширина в транспортном положении, мм 4400
Высота в транспортном положении, мм 3980
Масса без жатки/ с жаткой, кг 10990/12590 (жатка 6 м).

Мы поставляем сельхозтехнику и запчасти напрямую, в такие города и области как: Краснодар, Ростов, Волгоград, Ставрополь, Астрахань, Самара, Саратов, Тамбов, Калмыкия, Воронеж, Белгород, Респ. Адыгея. Доставку до Вашего города уточняйте у логиста в меню «Перевозка».

#комбайн торум #torum740 #комбайн торум740 #ростсельмаш #дон 1500а #дон1500 #комбайн 1500а #тракторт150 #хтз150 #т150 #жатка наш #сеялка сзп 3,6 #сеялка упс 8 #сеялка упс #сеялка червона зирка#жатка орош #жатка подсолнечная #жатка oros #купить жатку #продать жатку #навесное оборудование #сельхозтехника #купить комбайн дон# купить дискатор #купить мтз 80 #купить мтз 82 #купить мтз 1221 #купить комбайн палессе #купить комбайн нива эффект #купить опрыскиватель #купить борону #купить cеялку #купить посевной комплекс #купить культиватор #купить лущильник #купить жатку #купить плуг #купить спецтехнику #купить камаз #продать комбайн дон #продать дискатор #продать мтз 80 #продать мтз 82 #продать мтз 1221 #продать комбайн палессе #продать комбайн нива эффект #продать опрыскиватель #продать борону #продать сеялку #продать посевной комплекс #продать культиватор #продать лущильник #продать жатку #продать плуг #продать спецтехнику #продать камаз

goodland34.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
