Ншн 600 – НШН-600 Насос НШН-600М насос пожарный НШН600 насос шестеренный НШН-600 насос навесной. НШН-600: продажа, цена в Киеве. пожарные мотопомпы, насосы и насосные станции от «ТОВ «ТК ПРОМЕЛЕМЕНТ»»

Содержание

Насос НШН-600, характеристики

При тушении очагов возгорания для подачи воды в чистом виде и с добавками пенообразователя применяются различные насосы. Одним из самых распространенных агрегатов является насос НШН-600, который входит в состав стандартного оснащения почти всей пожарной техники.

Общие данные

Данное устройство располагалось на переднем бампере пожарных автомобилей и приводилось в работу напрямую от силового агрегата через разобщительную муфту (храповик на шкиве вала двигателя). Опционально пожарный насос НШН-600 может комплектоваться дополнительными рукавами для забора и подачи жидкостей. При первичной поставке изделие находится в деревянной таре и комплектуется индивидуальным техническим паспортом с указанием серийного номера. Номер выбит на корпусной детали.

Насос НШН-600 способен подавать на рабочем режиме до 600 литров жидкости в минуту, осуществляя ее забор с глубин не более 6,5 м. Малые габариты изделия (не более 350 мм) и большой вес (30 кг) обеспечивают надежную установку агрегата на любой поверхности.

Устройство

Корпус насоса НШН-600 отлит из серого чугуна и имеет толстые стенки. На нижней части картера выполнены приливы, выполняющие роль опор. В них имеются цилиндрические отверстия, через которые агрегат крепится на рабочей поверхности (например, бампере). На верхней части имеются два патрубка с элементами крепления шлангов. Во внутренней части корпуса выполнены два канала цилиндрической формы, в которых вращаются стальные шестерни. Эти детали изготовлены из стали и имеют одинаковую форму и число зубьев. Высокая точность изготовления узлов обеспечивает минимальный зазор между боковыми частями шестерен и крышками (максимум 0,18 мм), что позволяет получать высокие значения вакуума и напора.

Валы шестерен установлены на шариковых подшипниках в крышках насоса НШН-600. Герметичность подшипниковых узлов обеспечивается резиновыми сальниками. Для обслуживания опор имеются две масленки, через которые периодически добавляется свежая порция смазки (такую операцию проводят при регламентном обслуживании).

Внутри соединительного канала, размещенного между впускным и напорным трубопроводами, установлен предохранительный клапан. При внезапном перекрытии канала подачи или напора этот клапан обеспечивает циркуляцию жидкости внутри агрегата. На верхней части картера выполнено место для установки манометра давления напора и монтажа прибора измерения вакуума в канале впуска.

Варианты применения

Списанные насосы НШН-600 часто применяются в самодельных станциях для подачи воды в дачных или коттеджных поселках. В качестве привода используется электродвигатель, который жестко соединяется с валом насоса. Все узлы насосной станции размещаются на самодельной раме, размеры которой подгоняются под точки крепления.

fb.ru

Назначение, устройство, принцип действия НШН-600М. Область и порядок применения

Назначение, устройство, принцип действия шиберных насосов. Область и порядок применения.

Пластинчатый насос (шиберный) насос состоит из корпуса с запрессованной с него гильзой 1. В роторе 2 размещены стальные пластины 3. Приводной шкив закреплен на роторе 2.

Ротор 2 размещен в гильзе 1 эксцентрично. При его вращении лопатки 3 под действием центробежной силы прижимаются к внутренней поверхности гильзы, образуя замкнутые полости. Всасывание происходит за счет изменения объема каждой полости при ее перемещении от всасывающего отверстия к выпускному.

Подача, см3/мин, пластинчатых насосов равна ,

где n – частота вращения ротора, об/мин; r2c и r2p – радиусы статора и ротора, см; b – ширина пластины.

Пластинчатые насосы могут создавать напоры 16–18 МПа, обеспечивают забор воды с глубины до 8,5 м при КПД, равном 0,8–0,85.

Смазка вакуумного насоса осуществляется маслом, которое подается в его всасывающую полость из масляного бака вследствие разрежения, создаваемого самим насосом.

Назначение: Пластинчатый (шиберный) насос НП предназначен для перекачивания вязких, пластичных масс (глазурь, пюре, патока, пралиновые массы, сгущеное молоко) и других различных жидкостей. Применяется в пищевой, химической, нефтехимической и других отраслях промышленности. применяются в системах гидропривода

Принцип работы: Рабочий орган насоса выполнен в виде эксцентрично расположенного ротора, имеющего продольные радиальные пазы, в которых скользят плоские пластины (шиберы), прижимаемые к статору центробежной силой.
Так как ротор расположен эксцентрично, то при его вращении пластины, находясь непрерывно в соприкосновении со стенкой корпуса, то входят в ротор, то выдвигаются из него.

Во время работы насоса на всасывающей стороне образуется разрежение и перекачиваемая масса заполняет пространство между пластинами и далее вытесняется в нагнетательный патрубок. .

Назначение, устройство, принцип действия НШН-600М. Область и порядок применения.

Н асос шестеренный навесной НШН-600 — предназначен для подачи огнетушащих жидкостей (воды и водных растворов пенообразователя) и используются на автотехнике.



Корпус 1 шестеренного насоса НШН-600 изготовлен из чугуна и имеет внутри две цилиндрические расточки для размещения стальных шестерен 4 с эвольвентным профилем зубьев. На ведущем и ведомом валах 2 закреплены на шпонках 3 шестерни 4. Опорами валов служат шариковые подшипники. Для прочности шестерни и валы подвергают термической обработке.

Предохранительный клапан запирает канал между всасывающей и напорной полостью насоса и состоит из корпуса 8, бронзового клапана 6, стальной пружины 7, упора 9, регулировочного болта 11 с контргайкой 10 и алюминиевого колпачка клапана 12.

В корпусе насоса предусмотрены два отверстия с заглушками 5: одно — для присоединения манометра к напорной полости; другое — для установки вакуумметра к всасывающей полости насоса или для предварительной заливки насоса и всасывающей линии водой.

Подшипники валов установлены в боковых крышках 14. От полости насоса подшипники защищены резиновыми сальниками. Снаружи подшипники закрыты крышками 13, причем верхние крышки глухие, а нижние имеют отверстия для выхода концов вала с войлочным уплотнением.



Шестеренный насос НШН-600:

1 — корпус; 2— вал; 3 — шпонка; 4 — шестерня; 5 —заглушка;

6 — клапан; 7 —« пружина; 8 — корпус клапана; 9 — упор;

10 — контргайка; 11 — регулировочный болт; 12 — колпачок;

13 — крышка подшипника; 14 — крышка насоса.



Крышки 14 привинчены гайками и не имеют прокладок. Герметичность достигается затяжкой гаек. Зазор при полной затяжке гаек между крышками и торцами шестерен составляет 0,08…0,18 мм, что позволяет создавать достаточное разрежение в полости насоса и осуществлять подъем воды из открытых водоисточников.

Насосы НШН-600 поставляются заводами с комплектом оборудования для подвески на транспортных средствах.



megaobuchalka.ru

Насос НШН-600

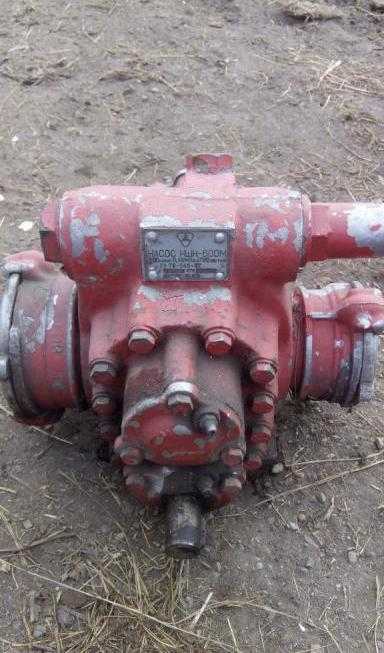

фото: насос НШН-600







Насос НШН-600 шестеренный навесной Насос НШН-600, предназначен для подачи пресной воды с содержанием твердых включений не более 0, 5% по массе при тушении пожаров и для хозяйственных нужд.
Насос НШН-600 устанавливается на бампере шасси автомобилей ГАЗ-51, ГАЗ-53, ЗИЛ-130 и трактора Т-40.

Насос НШН-600М устанавливается на бампере автомобиля, приводится в действие от храповика коленчатого вала двигателя



Технические характеристики насоса НШН-600

Производительность Qн = 10 л/с,

Напор Рмах = 0,45 МПа,

Высоста самовсасывания Н (всас. ) = 6,5 м,

Содержание твердых включений не более 0, 5% по массе

Размер твердых включений до 1мм.

Масса (сухая) = 35 кг.,

Габаритные размеры = 315х280х240 мм.

Внутренний диаметр всасывающего патрубка 74мм.

Внутренний диаметр напорного патрубка 62мм

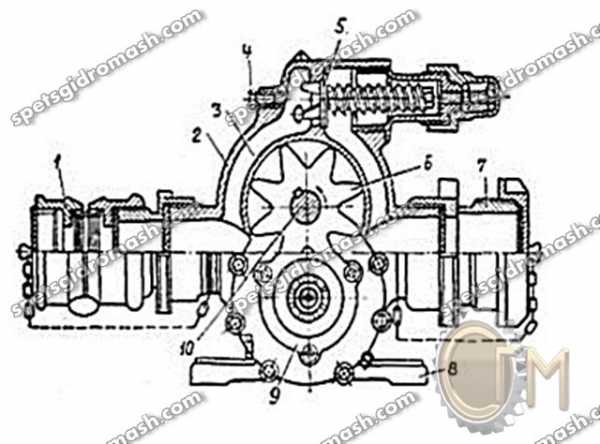

Рис. 1. Навесной шестеренный насос НШН-600



Конструкция насоса шестеренного НШН-600

1

 напорный патрубок

 насос НШН-600

2

 Корпус насоса

 насос НШН-600

3

 соединительный канал

 насос НШН-600

4

 Заглушка

 насос НШН-600

5

 предохранительный клапан

 насос НШН-600

6

 шестерня

 насос НШН-600

7

 всасывающий патрубок

 насос НШН-600

8

 основание

 насос НШН-600

9

 Крышка

 насос НШН-600

10

 ведомый вал

 насос НШН-600





Корпус 2 насоса НШН-600 отлит из чугуна, имеет две внутренние цилиндрические расточки, всасывающий 7 и напорный 1 патрубки с соединительным каналом 3, основа 8 с лапами отверстиями.

В цилиндрических расточках размещаются две стальные шестерни 6 с одинаковым числом зубьев эвольвентного профиля. Шестерни крепятся на ведущем и ведомом 10 Валах, опорами которых есть шарикоподшипники.

Соединительный канал 3 всасывающего и напорного патрубков запираеться предохранительным клапаном 5, при повышении напора (в случае залома рукавной линии или перекрытия крана в стволе) открывается и обеспечивает перетоки воды из напорной полости насоса во всасывающую.

В верхней части корпуса насоса  НШН-600 имеются два резьбовых отверстия, одно из которых (закрытое заглушкой 4) сообщается с напорной полостью насоса и в него может быть вкручен манометр, другое — с всасывающей полостью, и его можно использовать для установки мановакуумметра или для заливки воды в полость насоса и всасывающий рукав.
Корпус насоса с обеих сторон закрывается крышками 9, в которых имеются гнезда для шарикоподшипников и армированных резиновых сальников.

Сальники сохраняют подшипники от попадания в них воды из корпуса насоса. Смазка подшипников осуществляется через две пресс — масленки, установленных на крышках насоса. Соединение корпуса насоса с крышками бесшовное, герметичность обеспечивается затягиванием гаек и шпилек.

Малый зазор между торцами шестерен и крышкой корпуса (в пределах 0,08-0,18 мм) дает возможность получить достаточно высокий вакуум для подсоса воды.
На ведущем валу коническим штифтом крепится зубчатая муфта для привода  насоса НШН-600 от вала двигателя.





По вопросам приобретения насоса НШН-600 обращайтесь по



тел.:  —  способы оплаты и доставки



Также у нас можно заказать ремонт насоса НШН-600 и любой гидравлики



( гидромоторы , гидронасосы , гидрораспределители , гидроцилиндры , шахтной гидравлики ) и многое другое !











Возможные поисковые запросы:

насос НШН-600

пожарный насос навесной НШН-600

насос на пожарную машину НШН-600

насос пожарный НШН600 для пожарной машины трактора с приводом



spetsgidromash.com

Насос пожарный ншн

Насос шестеренный навесной НШН-600 который предназначен для подачи воды или водных растворов пенообразователя для бытовых нужд и при тушении пожаров. Насос пожарный НШН-600 может устанавливаться на бампер автомобиля ЗИЛ-130 или трактора Т-40 и работает от вала отбора мощности. ТУ-220-139-93. Каждое изделие имеет заводской номер и технический паспорт. Насос НШН-600 может поставляться с приводом или без привода. В состав привода входят вал, кронштейн, косынка, переходные втулки, ключи, паспорт на изделие. По требованию заказчика насос НШН-600 может комплектоваться напорными и всасывающими пожарными рукавами, а также соединительными головками. Каждый насос упакован в индивидуальный деревянный ящик, что обеспечивает сохранность при транспортировке.

Технические характеристики

Насос — самовсасывающий (насос объемного типа)

Материал проточной части:- корпус — чугун;- шестерни — сталь

Уплотнение вала — манжетное

Встроен предохранительный (перепускной) клапан -1

Патрубки — резьбовые с гайками для пожарного шланга — 1

Производительность об/мин л.мин не менне 600

Наибольшая геометрическая высота всасывания м 6,5

Внутрений диаметр всасывающего патрубка мм 74

Внутрений диаметр напорного патрубка мм 62

Среди различных пожарных насосов особое место занимает насос пожарный НШН (или насос шестерной навесной). Он предназначен для использования на различной пожарной автотехнике и служит для работы при тушении пожаров или для выполнения некоторых хозяйственных нужд.

Основное назначение насоса — использование для подачи огнетушащих жидкостей при борьбе с очагом возгорания, а также при защите окружающей территории от пожара.

Технические характеристики насоса

Насос НШН отличается достаточно компактными габаритными размерами, что делает его незаменимым оборудованием для использования во время тушения возгораний. Масса насоса составляет всего 30-35 кг (в зависимости от наличия привода), а длина самой большой стороны достигает лишь 350 мм. При таких габаритах насос пожарный НШН способен перекачивать 10 литров огнетушащей жидкости в секунду. Максимальное давление при работе насоса составляет 0,45 МПа.

Поставляться насос НШН может как с приводом, так и без него.

В состав привода входят:

  • косынка,
  • кронштейн,
  • ключи,
  • переходные втулки.

Кроме того, по требованию заказчика, насос пожарный НШН может быть укомплектован всасывающими или напорными пожарными рукавами и пожарными головками для соединения с ними. Транспортировку насоса обеспечивает прочная деревянная тара, в которую оборудование упаковывается индивидуально.

Особенности эксплуатации насоса НШН

Пожарный шестеренный навесной насос предназначен для установки на бампер автомобиля или трактора и в основном крепится к пожарной технике. Насос НШН может быть установлен на бамперах шасси таких автомобилей, как ГАЗ-51, ЗИЛ-130, ГАЗ-53, а также трактора Т-40. В действие оборудование приводит храповик коленчатого вала двигателя транспортного средства.

Стандартный насос пожарный НШН способен обеспечивать не только подачу пресной воды (обязательное условие — вода не должна иметь содержание твердых включений выше 0,5%), но и различных водных растворов на основе реагентов или полимеров, смягчающих воду и образующих пену. Это позволяет не только потушить пожар, но и защитить от открытого пламени близлежащие объекты.

Преимущества использования насоса НШН

Достоинства этого вида оборудования обусловлены его техническими характеристиками. Насос пожарный НШН любой модели удобен в использовании потому, что:

  • легко подключается и может работать с широким диапазоном любых типов быстро съемных соединений;
  • рассчитан на широкий диапазон водного потока и большое количество добавляемых в воду реагентов;
  • может работать со всеми типами реагентов;
  • не требует подключения к электросети;
  • имеет достаточно простое обслуживание и неприхотлив в эксплуатации.

Кроме того, насосы НШН , как и многие другие разновидности этого оборудования, отличаются повышенной стойкостью к воздействию высоких температур и влаги, а также имеют защищенный корпус, который хорошо противостоит механическому воздействию и не имеет дефектов и вмятин даже после самых тяжелых условий пожаротушения.

Насос пожарный НШН может легко использоваться и в мобильных, и в переносных установках, а кроме того, его иногда используют и для комплектации стационарных спринклерных систем, защищающих здания. Конструкция насоса достаточно проста и надежна, чтобы его можно было легко использовать в любых условия, не нуждаясь в проведении сложного монтажа и тяжелых работ по обслуживанию.

Пожарные насосы предназначены для передачи воды к очагу возгорания. При этом устанавливаются они в большинстве случаев на специализированную пожарную технику. Зависимо от уровня рабочего давления выделяют насосы нормального и высокого давления, а также комбинированные модели. Следует отметить, что кроме тушения пожаров представленные в данном разделе товары могут успешно справляться с целым рядом других задач. Так, например, они могут использоваться для наполнения бассейнов, осушения болот и т.д.

Насос пожарный купить по доступной цене Вам предлагает компания «Прометей». В нашем ассортименте Вашему вниманию представлено большое количество моделей различной мощности, что позволяет клиентам подобрать наиболее подходящие насосы. Перед началом эксплуатации приобретенного оборудования мы настоятельно рекомендуем ознакомиться с правилами эксплуатации.

mirhat.ru

Насос шестеренный навесной НШН-600

Насос НШН-600 используется  для подачи пресной воды с содержанием твердых включений не более 0,5% по массе при тушении пожаров и для иных хозяйственных нужд.

Насос шестеренный навесной НШН-600  способен обеспечивать не только подачу пресной воды, но и различных водных растворов на основе реагентов или полимеров, смягчающих воду и образующих пену. Это позволяет не только потушить пожар, но и защитить от открытого пламени близлежащие объекты.

Шестеренный навесной насос НШН-600 предназначен для установки на бампер автомобиля или трактора и в основном крепится к пожарной технике. Насос НШН может быть установлен на бамперах шасси таких автомобилей, как ГАЗ-51, ЗИЛ-130, ГАЗ-53, а также трактора Т-40. В действие оборудование приводит храповик коленчатого вала двигателя транспортного средства.

Каждое изделие имеет заводской номер и технический паспорт. Насос НШН-600 может поставляться с приводом или без привода.

По требованию заказчика насос НШН-600 может комплектоваться напорными и всасывающими пожарными рукавами, а также соединительными головками.

Каждый насос упакован в индивидуальный деревянный ящик, что обеспечивает сохранность при транспортировке.

В комплект привода насоса НШН-600 входят:

1кронштейн1 шт.
2косынка1 шт.
3храповик1 шт.
4вал1 шт.
5переходная втулка1 шт.
6ручка1 шт.
7ключ1 шт.


Минимальная партия отгрузки от 1 шт.

Товар в наличии.

Доставка по г.Курску до транспортной компании бесплатно.

Характеристики
Внутрений диаметр всасывающего патрубка, мм77
Внутрений диаметр напорного патрубка, мм62
Габаритные размеры, мм350х310х240
Масса, кг30
Наибольшая геометрическая высота всасывания, м , не менее6,5
Производительность об/мин, л.мин600
Рабочее давление, мпа0,45

brandmr.ru

Характерные неисправности шестеренного насоса НШН600

Наименование неисправности, внешнее проявление и дополнительные признаки  Вероятная причина Методы устранения Примечание
 -1- -2- -3- -4-
 Насос не всасывает воду

Не герметичность всасывающих рукавов и мест их соединения

 Опрессуйте рукава гидравлическим давлением 0,2 МПа. Определите не герметичность и устраните ее.

 Для устранения не герметичности, при обнаружении ее в условиях пожара, допускается произвести покрытие указанных мест консистентной смазкой
 Насос не всасывает воду  Не герметичность уплотнения заглушки  Выверните заглушку. Вышедшее из строя уплотнение замените новым.  Для устранения не герметичности, при обнаружении ее в условиях пожара, допускается произвести покрытие указанных мест консистентной смазкой
 Насос не всасывает воду  Не смазан насос  Смажьте шестерни насоса консистентной смазкой через высасывающий патрубок, при этом вал насоса прокрутите заводной ручкой на 5-8 оборотов.  Для устранения не герметичности, при обнаружении ее в условиях пожара, допускается произвести покрытие указанных мест консистентной смазкой
 Насос не всасывает воду  Увеличились торцевые зазоры между торцами шестерен и крашками корпуса насоса  Разберите насос, притрите торцы крышек и корпуса насоса, обеспечив зазоры между торцами шестерен и крышками от 0,035 до 0,07 мм при его сборке.  Для устранения не герметичности, при обнаружении ее в условиях пожара, допускается произвести покрытие указанных мест консистентной смазкой
 В подшипник не поступает вода Нарушена герметичность манжеты  Разберите насос НШН и вышедшую из строя манжету замените
Вал насоса не вращается при работающем двигателе  В насос НШН-600 попали посторонние предметы, произошла перегрузка и срезалась шпонка  Замените шпонку. Освободите насос от посторонних предметов  Перед пуском проверьте возможность вращения насоса от заводной ручки
Заметно увеличилось биение вала привода и муфты   Нарушена установка насоса Проверьте правильность установки
Предохранительный клапан не обеспечивает перепуск воды из напорной полости во всасывающую при повышении дваления насоса более 0,8 МПа  Не отрегулирована пружина    Отрегулируйте пружину на открытие клапана при давлении от 0,75 до 0,8 МПа вращением втулки против часовой стрелки относительно клапана
Низкое давление на выходе из насоса (при номинальных частоте вращения и нагрузке)  Не отрегулирована пружина  Отрегулируйте пружину на открытие клапана при давлении от 0,75 до 0,8 МПа вращением втулки поз. 21 по часовой стрелке относительно клапана
Низкое давление на выходе из насоса (при номинальных частоте вращения и нагрузке)  Износились концы шестерен Разберите насос НШН-600, протрите торцы крышек и корпуса насоса, обеспечив зазоры между торцами шестерен и крышками от 0,035 до 0,070 мм при сборке насоса.

01161.ru
