Ножничный подъемник * НПП ГидроКуб
Безопасность: дополняем стол удобными приспособлениями
Компания «ГидроКуб» разработала и производит целый ряд технических «лайфхаков» для гидравлических устройств, в том числе и полезные аксессуары для столов.
В развернутом виде ножничный подъемный стол стопорится металлической опорой, спрятанной под платформой у самого основания. Поворотный ограничитель предотвращает ненужный сдвиг и мертво фиксирует конструкцию.
Имеются фиксаторы и по углам основания. Они чаще всего имеют вид металлических ножек с резиновыми наконечниками. Когда ножницы закрыты, груз и элементы стола надежно защищены от повреждений тяжелой платформой.
Снизить риски падения груза при случайной потере давления в гидроприводном узле можно гидрозамками. Эти нехитрые приспособления срабатывают при предельно низком напоре в рабочих магистралях гидромотора.
В нашем ассортименте вы также найдете разные съемные ограждения, созданные для безопасной и комфортной работы с грузовым подъемником. К удобным «лайфхакам» можно отнести, фиксирующие устройства, позволяющие легче маневрировать высотой подъёма.
О компании
Специалисты Компании «ГидроКуб» помогут подобрать достойную экипировку вашему оборудованию, благодаря которой снижаются риски испортить груз или получить производственную травму.
Подбирайте грузоподъёмность, габариты, дополнительный технический сервис исходя из целевого назначения и конкретных условий на вашем терминале, складе, стройке, в цеху, в городе и т.д. От этого будет зависеть цена на изделие.
Гидравлический подъемный стол ножничного типа от ведущего российского производителя НПП «ГидроКуб» из Ижевска – стремительный скачок на вершины европейского стандарта.
hydrocube.ru
|
www.edmolift.ru
Стационарный подъемный гидравлический стол ножничного типа
Предприятия и склады, где грузооборот очень большой и требует перемещения объемных грузов на разные уровни хранения или транспортировки, широко применяют стационарные подъемные гидравлические столы. Они особенно удобны там, где схема перемещения грузов разработана технологически и неизменна на протяжении длительного времени, потому что монтаж габаритного стационарного стола требует времени и подготовки основания.Многие стационарные подъемные столы имеют платформы с вмонтированными рельсовыми путями или направляющими желобами для перемещения тележек с грузом на рельсовом или пневматическом ходу.
Одинарный ножничный подъемный стол
Для гидравлических подъемных платформ чаще всего используются ножничные подъемники, как наиболее оптимальные для устройств, перемещающих грузы исключительно в вертикальном направлении. Кроме того, гидравлический подъемный стол с одинарными ножницами оснащается специальным устройством ограничения высоты поднятия платформы до нужного уровня.
Это упрощает применение устройств, не требуя участия оператора в установке грузовой платформы на нужном уровне приемки груза. Особенно это ощущается при работе в складах с несколькими этажами, обслуживаемыми одним механизмом. Перед другими подъемными устройствами стационарный подъемный стол с одинарными ножницами имеет ряд преимуществ:
- Они безопасны и надежны в работе вследствие применения подъемника с минимумом деталей;
- Их монтаж очень прост – столы поставляются в полностью собранном виде, и для их установки требуется только сооружение бетонной платформы или углубления для некоторых моделей;
- По спецзаказу они комплектуются различными видами платформ и устройств, расширяющих их функциональные возможности.
- После подключения к стандартной электросети 380 В они сразу могут работать и не требуют дополнительных настроек.
Грузоподъемность таких механизмов достигает 6 тонн. Оснащаются они одним или двумя гидравлическими цилиндрами. Управляются одним оператором.
Принцип работы подъемного стола

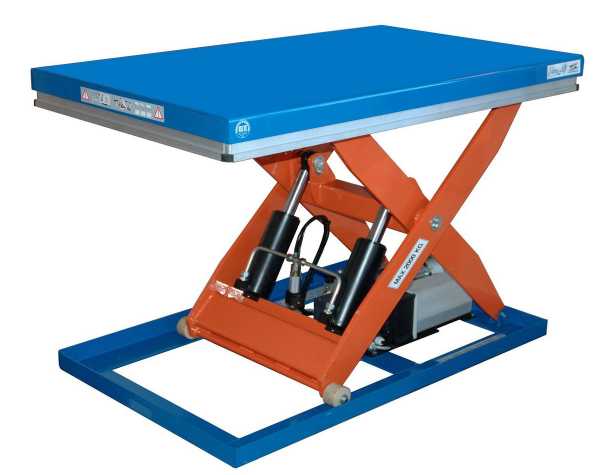

Столы отличаются устройством подъемного механизма, состоящего из двух параллельных ножничных подъемников, которые поднимают одну платформу. Разнесение по площади ножниц позволяет установить грузовую платформу большей площади для габаритных грузов. Независимо от размещения груза на столе, платформа поднимается строго в горизонтальном положении. Это достигается креплением верхней части рычагов в точках у внешней части стола.
Приводится в действие стационарный гидравлический ножничный подъемный стол одним или двумя гидроцилиндрами, которые воздействуют на поперечную балку, соединяющую оси вращения штанг. Стационарный подъемный гидравлический стол на двух опорах может поднимать грузы в пределах 6-8 тонн на высоту до 7 метров.
С одной стороны рычаги ножниц закреплены неподвижно, с другой – могут перемещаться на роликах или скользить в специальных пазах. Для предотвращения самопроизвольного опускания стола применяются специальные блокировочные механизмы механического или гидравлического типов.
Некоторые модели для облегчения погрузочно-разгрузочных работ оборудуются поверхностями с рольгангами. Это роликовая система, состоящая из нескольких рядов поперечных свободновращающихся роликов, по которым катится упаковка или паллета с грузом. Подъемные столы с рольгангом применяются практически во всех сферах, где работают с габаритными тяжелыми грузами в твердых упаковках.
Подъемный стол с рольгангом может быть оснащен и системой приводных роликов, которая самостоятельно затягивает груз и выкатывает его на передвижные платформы или штабелеры.
Подъемные столы двухножничного типа
Отличаются от обычных ножничных столов наличием двух шарнирных соединений. Ножницы как бы раскладываются двукратно. Это позволяет поднимать грузы выше без изменения размеров платформы и ее оснащения. Гидравлический подъемный стол с двойными ножницами должен быть установлен строго горизонтально и его основание требует соблюдения всех технологических процессов изготовления.
Крепятся гидравлические подъемные столы с двойными ножницами с помощью анкерных болтов, забетонированных в фундамент. Они применяются для загрузки автоплатформ, вагонов, вместо грузовых лифтов. Иногда устанавливаются на многоэтажных автостоянках для поднятия автомобилей на разные уровни парковки и на водных многопалубных паромах.
Подъемный стол с тройным ножничным механизмом
Эта конструкция имеет три оси вращения рычагов. Устанавливаются гидравлические трех ножничные подъемные столы, как правило, на многоуровневых складах, где требуется распределение товара на разные этажи хранения. Современный подъемный 3-ножничный стол обладает увеличенной высотой подъема – до 9 метров без ущерба для грузоподъемности и размеров груза.
Такие столы, вследствие большего числа сочленений требуют более трудоемкого обслуживания и тщательной настройки гидравлической системы, которая для обеспечения равномерного подъема должна быть оснащена распределителями потоков жидкости.
stroy-plys.ru
Столы с вертикальными ножницами — Edmolift подъемные столы гидравлические столы ножничного типа из Швеции
Оснащение подъемного стола несколькими ножничными механизмами, расположенными один над другим позволяет пользователю получить доступ к большей высоте подъема, чем при использовании подъемного стола с одинарными ножницами.
Примером применения подъемных столов EdmoLift с двойными и тройными вертикальными ножничными механизмами может служить использование их в качестве рабочих платформ, подъемников паллет, рабочих столов и грузовых лифтов. По сравнению с традиционными подъемными механизмами, столы с вертикальными двойными и тройными вертикальными ножницами представляют собой рациональное и эффективное по затратам решение.
Мы предлагаем очень широкий выбор столов различных моделей с грузоподъемностью от 200 кг до 5 тонн и высотой подъема от 1170 мм до 5900 мм. Подъемные столы могут поставляться в различных цветовых решениях, с набором различных аксессуаров и альтернативных средств управления, созданных для удовлетворения нужд и потребностей потребителя. Большинство моделей могут поставляться в высокопрочном исполнении, если предполагается интенсивное использование стола.
Большая функциональность может быть достигнута с помощью большого набора аксессуаров, таких как базы для перемещения стола, ограждения, калитки, откидные козырьки(аппарели), ограничители подъема, а также разнообразные виды блоков управления.
Перед принятием решения о приобретении какой-либо модели подъемного стола необходимо рассмотреть все условия. Большинство моделей, предназначенных с для интенсивного использования, могут поставляться в высокопрочном исполнении.
Технические характеристики |
Если вы не можете найти здесь подъёмный стол, подходящий для удовлетворения ваших нужд, пожалуйста свяжитесь с нами для изготовления продукции на заказ.
Модель | Артикул | Грузо- подъемность | Высота подъёма | Минимальная высота | Длина | Ширина | Время подъема | Мощность | Масса с упаковкой | Информация |
---|---|---|---|---|---|---|---|---|---|---|
CRD 200 | 36472 | 200 кг | 1170 мм | 280 мм | 900 мм | 600 мм | 12 с | 0,37 кВт | 125 кг | |
TRD 500 | 600330 | 500 кг | 1100 мм | 275 мм | 900 мм | 700 мм | 42 с | 0,37 кВт | 185 кг | |
TRD 500SS | 612257 | 500 кг | 1100 мм | 270 мм | 900 мм | 650 мм | 18 с | 0,37 кВт | 140 кг | Нержавеющая сталь |
TLD 1000 | 600613 | 1000 кг | 1600 мм | 320 мм | 1300 мм | 800 мм | 29 с | 0,75 кВт | 240 кг | |
TLD 1000XB | 601741 | 1000 кг | 1600 мм | 320 мм | 1300 мм | 1000 мм | 23 с | 0,75 кВт | 240 кг | |
TLD 1000SS | 612258 | 1000 кг | 1600 мм | 375 мм | 1300 мм | 800 мм | 30с | 0,75 кВт | 310 кг | Нержавеющая сталь |
CLD 1500 | 518584 | 1500 кг | 1420 мм | 360 мм | 1300 мм | 850 мм | 29 с | 1,50 кВт | 320 кг | |
TAD 2000 | 611666 | 2000 кг | 2550 мм | 450 мм | 2000 мм | 900 мм | 59с | 1.50 кВт | 630 кг | |
TBD 2000 | 611320 | 2000 кг | 1800 мм | 360 мм | 1500 мм | 1000 мм | 34с | 1.50 кВт | 425 кг | |
TLD 2000 | 22018 | 2000 кг | 1600 мм | 360 мм | 1300 мм | 800 мм | 34 с | 1,50 кВт | 325 кг | |
TLD 2000B | 22015 | 2000 кг | 1600 мм | 360 мм | 1300 мм | 1000 мм | 34 с | 1,50 кВт | 345 кг | |
TLD 2000XB | 524835 | 2000 кг | 1600 мм | 360 мм | 1300 мм | 1200 мм | 34 с | 1,50 кВт | 345 кг | |
TMD 1500 | 22013 | 1500 кг | 2200 мм | 400 мм | 1700 мм | 1000 мм | 46 с | 1,50 кВт | 460 кг | |
TMD 3000 | 33510 | 3000 кг | 2200 мм | 500 мм | 1700 мм | 900 мм | 50 с | 3,00 кВт | 580 кг | |
TSD 1500 | 33370 | 1500 кг | 3000 мм | 450 мм | 2200 мм | 1200 мм | 55 с | 1,5 кВт | 720 кг | |
TTD 3000 | 33670 | 3000 кг | 3300 мм | 600 мм | 2500 мм | 1300 мм | 60 с | 3,00 кВт | 1200 кг | |
TPD 3000 | 601319 | 3000 кг | 4000 мм | 700 мм | 3000 мм | 1500 мм | 80 с | 3,00 кВт | 2100 кг | |
TXD 8000 | 89038 | 8000 кг | 5000 мм | 1100 мм | 4000 мм | 2500 мм | 106 с | 2×5,5 кВт | 4600 кг | |
TLT 1500 | 600851 | 1500 кг | 2400 мм | 500 мм | 1300 мм | 800 мм | 60 с | 1,50 кВт | 525 кг | |
TMT 1500 | 22014 | 1500 кг | 3300 мм | 600 мм | 1700 мм | 1000 мм | 55 с | 1,50 кВт | 580 кг | |
TST 2000 | 33780 | 2000 кг | 4500 мм | 700 мм | 2200 мм | 1200 мм | 80 с | 3,0 кВт | 1120 кг | |
TPT 4000 | 604124 | 4000 кг | 6000 мм | 1000 мм | 3000 мм | 1500 мм | 104 с | 5,50 кВт | 2880 кг | |
TSQ 1000 | 604738 | 1000 кг | 6000 мм | 1000 мм | 2200 мм | 1200 мм | 80 с | 3,00 кВт | 1500 кг | |
TTD 4000 | 89037 | 4000 кг | 3000 мм | 700 мм | 2500 мм | 1500 мм | 63 с | 5,5 кВт | 950 кг |
www.edmolift.ru
Хотите минимизировать затраты на установку оборудования? Закажите услугу шеф-монтажа от «Интермаш». Наш специалист выедет на объект для проведения работ по монтажу оборудования непосредственно на площадке, где оно будет эксплуатироваться. Под его руководством будет проведена сборка механизма, а также его подключение и запуск. Со своей стороны заказчик предоставляет транспорт для транспортировки оборудования по городу, а также специалистов для выполнения вспомогательных работ. Также имеется возможность заказать шеф-монтаж гидравлического подъемного стола под ключ, когда мы не привлекаем заказчика, а все выполняем собственными силами. |
Завод «Интермаш» предлагает своим клиентам гарантийное, пост-гарантийное и сервисное обслуживание гидравлических подъемных столов, произведенных нашим предприятием. Обратите внимание, что срок гарантийного обслуживания на данный вид продукции составляет 12 месяцев. Он может быть увеличен по согласованию сторон. По истечению периода гарантийного обслуживания рекомендуется продолжить сотрудничество с нашими специалистами, которые на регулярной основе могут проводить сервисное обслуживание и ТО. Наши специалисты готовы выезжать в любой регион России. Сервисное обслуживание включает в себя:
|
Хотите минимизировать затраты на установку оборудования? Закажите услугу шеф-монтажа от «Интермаш». Наш специалист выедет на объект для проведения работ по монтажу оборудования непосредственно на площадке, где оно будет эксплуатироваться. Под его руководством будет проведена сборка механизма, а также его подключение и запуск. Со своей стороны заказчик предоставляет транспорт для транспортировки оборудования по городу, а также специалистов для выполнения вспомогательных работ. Также имеется возможность заказать шеф-монтаж гидравлического подъемного стола под ключ, когда мы не привлекаем заказчика, а все выполняем собственными силами. |
Завод «Интермаш» предлагает своим клиентам гарантийное, пост-гарантийное и сервисное обслуживание гидравлических подъемных столов, произведенных нашим предприятием. Обратите внимание, что срок гарантийного обслуживания на данный вид продукции составляет 12 месяцев. Он может быть увеличен по согласованию сторон. По истечению периода гарантийного обслуживания рекомендуется продолжить сотрудничество с нашими специалистами, которые на регулярной основе могут проводить сервисное обслуживание и ТО. Наши специалисты готовы выезжать в любой регион России. Сервисное обслуживание включает в себя:
|
intmash.com
Стол ножничного типа
Ножничный подъёмный стол
Вам нужен подъемный стол ножничного типа? Завод «Донвард» предлагает приобрести его сегодня по очень хорошей цене. «Донвард» является известным отечественным производителем гидравлического оборудования, география поставок которого не только вся Россия, но и страны СНГ.
Используют стол ножничного типа для того, чтобы вертикально поднимать тяжелые грузы. Пользоваться таким механизмом очень просто — в эксплуатации он крайне удобен и полностью безопасен. К другим плюсам ножничного стола можно отнести мобильность, небольшой вес и хорошую маневренность. Подъемный стол принято использовать там, где по каким-то причинам невозможна работа мостовых кранов, лифта или механизмов с большими габаритами.
Назначение столов — помогать во время разгрузочных или погрузочных работ, а так же решение каких-то производственных и ремонтных задач.
Где применяются ножничные столы
Надо сказать, что спектр их применения довольно широк:
- транспортный терминал;
- склад;
- мастерская;
- цех;
- автосервисы и многое другое.
К преимуществам отнесем еще и то, что данный вид оборудования прекрасно работает в помещениях с очень высокой или очень низкой температурой. Столам можно доверить не только хрупкие, но и взрывоопасные грузы.
Виды столов ножничного типа
Стол подъёмный ножничного типа предназначен для вертикального поднятия грузов на высоту до полутора метров.
На рынке можно найти два вида такого оборудования:
- столы передвижные гидравлические;
- столы подъемные стационарные.
У передвижного подъемного стола имеются колесные опоры и ручной или ножной гидравлический привод системы. Это позволяет ему быть очень удобным, ведь работа стола не зависит от электрических сетей. Для того чтобы поднять груз весом до тонны, есть специальные модели. Однако они являются скорее исключениями. Обычно столы ножничного типа рассчитаны на нагрузки, не превышающие пару сотен килограмм.
У стационарного стола ножничного типа колесных опор нет, а работает он от электросети. Его мощность зависит от модели, в среднем он поднимет груз весом от полтонны до нескольких тонн.
Чтобы заказать высококачественный стол ножничного типа, позвоните нашим менеджерам по телефону уже сегодня!www.donvard.ru
Ножничные подъемные столы
Столы ножничные представляют собой востребованный тип подъемных устройств, который применяется для поднятия и опускания различных видов грузов на промышленных предприятиях, торговых объектах и в складских помещениях. Функциональное и надежное оборудование предоставляет возможность ускорить производственный процесс, различные работы, что помогает повысить производительность, рентабельность и сэкономить время.
Стол может обладать разными конфигурациями и характеристиками. Потенциальный потребитель обладает возможностью приобрести готовую модель или заказать изготовление техники с учетом личных требований в специализированной компании.
Основные характеристики
Ножничные грузовые столы обладают тремя основными параметрами, на которые рекомендуется обратить внимание при выборе оборудования:
- предельная высота подъема платформы;
- показатель грузоподъемной способности, у большинства модификаций она составляет от 500 до 10 тысяч килограмм;
- скорость подъема.
Если предлагаемые модели, не отвечают требованиям потребителя, то целесообразно заказать устройства, предварительно проконсультировавшись с опытными и компетентными специалистами. Например, в компании ptmont.ru
Отличительные черты
Ножничные подъемные столы отличаются компактностью и простой конструкцией, включающей следующие элементы:
- подъемная площадка, на которой размещается груз;
- функциональная система ножничных рычагов. В зависимости от модели у устройства может быть до пяти пар ножничных механизмов;
- гидравлический привод;
- основание площадки.
Оборудование часто оснащается рамами безопасности, которые позволяют избежать нежелательного попадания посторонних вещей под платформу. Современные производители оснащают механизмы дополнительными функциями и элементами, которые обеспечивают удобную эксплуатацию:
- возможность аварийного опускания платформы;
- присутствие ограждений для защиты груза от повреждений или смещений;
- возможность выката платформы;
- наличие откидных бортов и т.д.
Устройства отличаются бесшумным ходом, а также многофункциональностью, так как могут решить сразу комплекс задач.
Монтаж оборудования требует определенного опыта и профессионализма, поэтому рекомендуется обращаться к специалистам. Нередко компании, реализовывающие ножничные столы и другое грузоподъемное оборудование, предлагают дополнительные услуги по установке и обслуживанию.
Классификация
Механизмы можно условно классифицировать на два вида:
- низкопрофильный. Устройства оснащены одной парой ножничных механизмов и способны поднимать груз на высоту около трех метров;
- высокоподъемный. Ножничные подъемные столы обладают несколькими парами ножниц и способны поднимать груз на высоту до 12,5 метров и выше.
К отдельной категории можно отнести передвижные устройства, которые активно используются на складах и крупных торговых центрах. Все столы изготавливаются в соответствии с действующими нормами и международными стандартами, поэтому являются надежными и практичными устройствами, обладающими длительным сроком эксплуатации.
Сфера применения
Оборудование используется для механизации ручного труда и значительного повышения производительности в различных отраслях:
- промышленность;
- логистические центры;
- складские помещения различных масштабов;
- торговые точки: гипермаркеты и т.д.;
- строительство;
- автосервисы и СТО.
Наиболее вытребованы ножничные столы на производственных предприятиях, благодаря простоте эксплуатации и многофункциональности.
Статья предоставлена компанией ПромТехМонтаж.
