Выбор приводных ножниц для разрезания металла зависит от профиля, размеров и конфигурации заготовок.

Разрезание ножницами с прямолинейным движением ножей. К ножницам этого типа относятся гильотинные (параллельные), пресс-ножницы, роликовые, вибрационные и др.

Гильотинные ножницы допускают резание листов толщиной до 40 мм с, длиной реза за один ход ножа до 3000 мм. Кроме того, на них можно резать листы на полосы неограниченной длины.

Пресс-ножницы предназначены главным образом для резки небольших заготовок. Кроме того, на них можно разрезать листы любой длины толщиной до 30 мм. Ножи длиной до 600 мм располагаются вдоль и поперек оси станины. Недостатки пресс-ножниц — низкая чистота поверхности реза и малая производительность вследствие необходимости многократного передвижения листа (во время разрезания больших листов). Эти ножницы удобны при разрезании мелких заготовок из полосового материала.

Разрезание ножницами с вращательным движением ножей. К этой группе относятся роликовые и дисковые ножницы.

Роликовые ножницы делят на ножницы с прямо поставленными ножами и ножницы с наклонно поставленными ножами. Они широко применяются для отрезания полос неограниченной длины и криволинейных заготовок по разметке. Конструктивно эти два вида ножниц мало чем отличаются.

В роликовых ножницах с наклонно поставленными ножами чугунная станина имеет форму скобы. Это дает возможность производить разрезание больших листов. Роликовые ножи вращаются в противоположные стороны; при этом пропускаемый металл (заготовка) захватывается роликами и разрезается.

Недостатком роликовых ножниц с прямо поставленными ножами является невозможность производить вырезку по криволинейным контурам с малыми радиусами кривизны.

Дисковые ножницы применяют для разрезания листовых полос неограниченной длины, а также для резки по криволинейному контуру. Ножницы могут резать листы толщиной до 25 мм.

Рис. 1. Разрезание металла на приводных ножницах:

Разрезание ножницами с качающимися ножами. К этому виду ножниц относятся вибрационные ножницы. Они представляют собой станок с короткими ножами (рис. 1). Верхний нож получает колебательные движения через эксцентриковый механизм. Число ходов ножа достигает 2500 в минуту. Скорость резания равна 5—7 м/мин. Длина хода ножа 2—3 мм. Толщина разрезаемого стального листа от 0,5 до 2 мм.

На этих ножницах можно производить резку листового металла по криволинейным контурам с очень малыми радиусами закругления.

Ножницы применяют как для ручной, так и для машинной резки металлов. Угол заострения р у ножниц колеблется от 65 до 85° в зависимости от твердости разрезаемого металла: для мягких металлов (медь и др.) он равен 65°, для металлов средней твердости 70—75°, для твердых металлов 80—85°. Для уменьшения трения ножей ножниц при работе на лезвиях создается задний угол а, равный 1,5—3°. Ножи ножниц изготовляются из углеродистой стали У7; их режущая часть закаливается.

Ручные ножницы делятся на правые и левые. У правых ножниц скос на режущей части каждой половинки находится с правой стороны, а у левых — с левой стороны. При резке листа правыми ножницами все время видна риска на разрезаемом металле. При работе левыми ножницами, чтобы видеть риску, приходится левой рукой отгибать отрезаемый металл, перекладывая его через правую руку, что очень неудобно. Поэтому резка листового металла по прямой линии и по кривой (окружности и закругления) без резких поворотов производится правыми ножницами.

Ручными ножницами можно резать листовую сталь толщиной до 0,7 мм, кровельное железо — толщиной до 1 мм, листы меди и латуни — толщиной до 1,5 мм.

При разрезании металла ножницы раскрывают не полностью, а лишь настолько, чтобы они могли захватить лист. При полном раскрытии ножницы не режут, а выталкивают лист. При резке ножницами круглых дисков последние поворачивают против часовой стрелки, при этом ножницы не должны закрывать линии разреза.

Стуловые ножницы устойчивы при резке и дают большую свободу рукам работающего. Ими разрезают листы толщиной 2—3 мм.

Резку листового металла на маховых ножницах производит один человек. Лист укладывают на столе так, чтобы линия реза (при резке с разметкой) совпала с лезвием нижнего ножа. Прижав лист верхней планкой, сильным движением опускают рычаг с верхним ножом. Затем рычаг «дожимают», пока требуемая часть листа не будет отрезана.

При резке без разметки ширину полос регулируют передвижной направляющей линейкой.

Резка гильотинными ножницами. Эти ножницы, иногда называют гильотинные ножницы, применяют для разрезания листового металла толщиной (для стали) до 32 мм и больше. В параллельных направляющих ножниц ходит вверх и вниз ползун с наклонно укрепленным на нем верхним ножом; нижний нож укреплен неподвижно в станине.

Рис. 4. Гильотинные ножницы: 1 — привод, 2 — маховик, 3 — прижим, 4 — верхний нож, 5 — стол, 6 — обрезаемый лист, 7 — наклонный мостик — подкладка для среза кромки листа под углом, 8 — педаль для пуска ножниц

Подъем и опускание верхнего ножа осуществляются кривошипно-шатунным механизмом, получающим движение от рабочего вала, который приводится во вращение электродвигателем через передачу от приводного шкива.

Резка дисковыми (круглыми) ножницами. На рис. 5 показаны дисковые (круглые) ножницы, применяемые для резки листового металла с неограниченной длиной реза, а также для криволинейной резки. Режущим инструментом являются ножи-диски, расположенные один над другим и вращающиеся при работе в разные стороны. Для резки прямолинейных полос ножи-диски располагают параллельно; для резки криволинейных фигур (круги, отверстия) ножи и их оси располагают под углом друг к другу. Подавать лист в диски не нужно; диски, вращаясь, сами затягивают лист.

ВИДЕО РАБОТЫ НОЖНИЦ ГИЛЬОТИННЫХ Б/У ПОСЛЕ РЕМОНТА В ООО «НЕВАСТАНКОМШ»

ВИДЕО РАБОТЫ НОЖНИЦ ГИЛЬОТИННЫХ Б/У ПОСЛЕ РЕМОНТА В ООО «НЕВАСТАНКОМШ»

виды и инструкция по работе на станке — ООО «СТК»

Металлообрабатывающие и машиностроительные предприятия не могут обходиться без эффективного инструмента для резки металла. Иногда приходится проводить манипуляции даже в небольшой слесарной мастерской, и гильотинные ножницы уверенно справляются в различных условиях эксплуатации. Важно лишь знать, как с ними обращаться и не пренебрегать инструкцией по работе на гильотинных ножницах.

Что такое гильотинные ножницы?

Гильотина – специализированное оборудование для разрезания металлических листов. Раскрой может быть, как продольный, так и поперечный, но вырезать с помощью гильотинных ножниц не получится. Длина заготовки практически не ограничена. Конструкция гильотины позволяет выполнить точный разрез без дефектов, защитив верхний полимерный слой.

Основные конструктивные элементы:

• станина;
• ножи.

Станина – две стойки, связанные балкой и траверсами. Она оснащена рабочим столом для подачи металла. Нижний нож, обычно, фиксирован, а верхний установлен на подвижной балке. Оба изготавливаются из высоколегированной закалённой стали. Существуют конструкции с нижним подвижным лезвием.

Длина	110 – 2000 мм
Толщина	12 – 120 мм
Ширина	50 – 200 мм

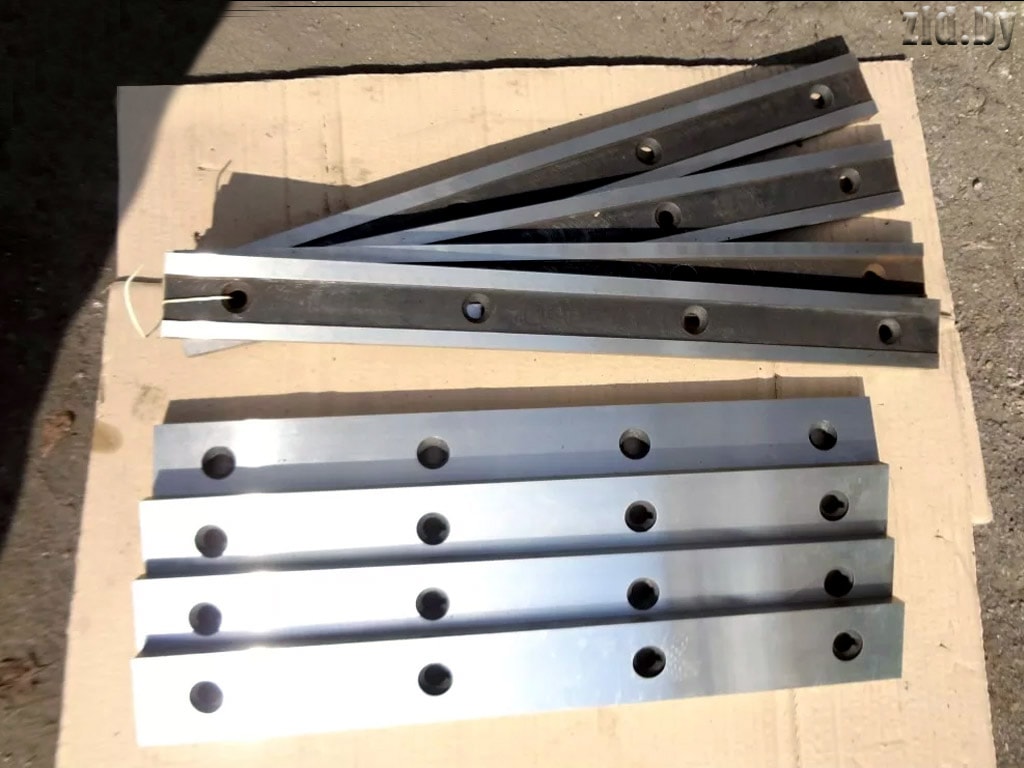

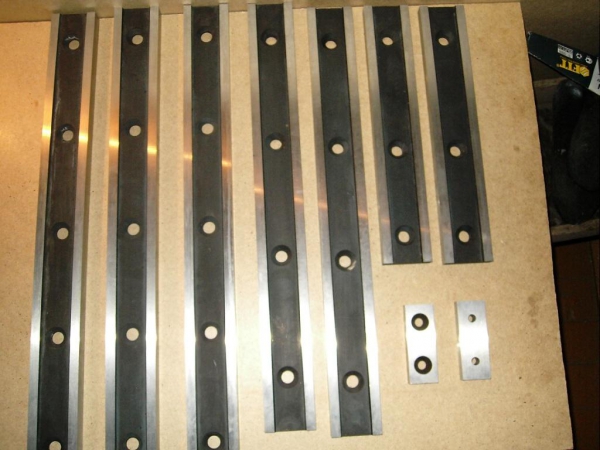

Таблица 1. Характеристики ножей гильотинных ножниц

Современные гильотинные ножницы оборудуются градуированным упором для серийного разрезания и ограничителем для примерной подгонки размеров.

Отрезанный материал подпадает на возвратный поддон. Дабы станок не перегружался его оснащают предохранительной шпилькой, которая в случае критической отметки срезается, останавливая процесс резки.

Принцип работы гильотинных ножниц

Перед началом работы со станком, необходимо изучить руководство по эксплуатации гильотинных ножниц.

Гильотину использовали ещё в 18-м веке, но применяли лишь как орудие казни. Назначение современных гильотинных ножниц изменилось, но принцип остался. Резка происходит за счёт опускания лезвия, поднятого на определённую высоту.

1. Листовой металл попадает на рабочий стол через подающее устройство и выравнивается по упорам и ограничителям.
2. Прижимное устройство фиксирует металл, и включается привод (гидропривод, пневмопривод, электропривод).
3. Верхний нож опускается и вместе с нижним ножом разрезает материал.
4. Конечный материал выбрасывается в лоток.

Инструкция по работе на гильотинных ножницах

Гильотинные ножницы – механизм повышенной опасности, поэтому работать с ним нужно соблюдая чёткие правила, прописанные в инструкции по охране труда. Важно:

1. Перед началом работы надеть специальную одежду, убрать посторонние предметы и проверить исправность инструмента.
2. При работе на гильотине использовать рукавицы, не совать руки под лезвия и не допускать использования затупленных ножей.
3. После окончания работ почистить и смазать станок, снять спецодежду и принять душ.

Это далеко не все пункты инструкции по работе на гильотинных ножницах. Полное руководство по эксплуатации можно посмотреть здесь. Нужно помнить, что каждый станок имеет особенности, поэтому стоит ознакомиться с инструкциями по работе для гильотинных ножниц нужной модели. Они могут отличаться:

• приводом;
• типом ножей;
• допустимым размером листа;
• производительностью;
• мощностью;
• количеством операций.

Процесс разделения металла состоит из резки и ломания. Хорошая гильотина обеспечивает около 90% резки и 10% лома. Так место среза получается ровным и не требует дополнительной обработки. Затупленные ножи или неправильная настройка станка приводит к ухудшению соотношения в пользу лома, создавая грат, о который можно порезать руки.

Виды гильотинных ножниц

По типу привода гильотинные ножницы разделяют на:

• ручные;
• гидравлические;
• пневматические;
• электромеханические;
• комбинированные.

Ручные гильотинные ножницы

Ручная гильотина широко распространена не только на большом производстве, но и в автомастерских и даже домашних гаражах. Для функционирования не нужна электроэнергия, а лезвия справляются с тонким металлом, оргстеклом, пластмассой, резиной и картоном. Идеально подходит для решения бытовых вопросов. В действие приводится путём механического воздействия на рычаг, прикреплённый к лезвию.

Гидравлические ножницы

Распространены гидроножницы на средних и крупных заводах. Высокая точность резки и адаптивность к различным размерам металла сделали такие ножницы довольно популярными. Большие машиностроительные компании тоже отдают предпочтение именно гидравлическим гильотинам с возможностью разрезать металл шириной около 6-и метров и толщиной более 20-и миллиметров. Усилие в 500 МПа прикладывается по всей длине листа. Зазор между ножами регулируется автоматически или вручную. Иногда гидроножницы оснащаются ЧПУ, облегчающим массовое производство, фотодатчиками и защитными экранами.

Пневматическая гильотина

Ни одно крупносерийное производство не обходится без пневматической гильотины. Для её работы задействован компрессор либо центральная магистраль со сжатым воздухом. Высокая точность и скорость работы позволяет в сжатые сроки получить определённое количество качественных деталей. Принцип действия аналогичный гидроножницам.

Электромеханические ножницы

Самый точно способ резки металла достигается с использованием электромеханических гильотинных ножниц. Размеры заготовки высчитываются встроенным компьютером, а нож приводится в действие двигателем. Такие гильотины дешевле гидравлических, но потребляет большое количество электроэнергии, из-за чего используется реже.

Сравнение гильотин

Вид	Толщина металла, мм	Вид металла	Предел прочности металла	Ширина листа, м	Производительность, ходов/мин	ЧПУ
Гидравлическая	0,4 – 40	Нержавеющая сталь, алюминий, титан, профнастил, оцинковка, арматура, чёрная сталь	До 500 МПа	1 — 3	8 — 20	+
Электромеханическая	0,25 – 12	(тоже, что и выше)	До 500 МПа	1 – 3	1 – 60	+
Пневматическая	0,2 – 12	(тоже, что и выше)	До 500 МПа	1 – 2,5	1 – 60	+
Ручная	0,2 – 1,5	Листовая сталь, профнастил, оцинковка, арматура	До 400 Мпа	0,1 – 2,5	2 – 5	—

Таблица 2. Сравнение гильотинных ножниц

Сопоставив значения с таблицы и цену на станки, становится понятно, почему гидравлическая гильотина наиболее распространена. Она значительно дешевле электромеханической и пневматической, зато позволяет работать с толстым металлом, что распространено в массовом производстве. Производителей гидравлических ножниц достаточно, однако звание лучшего удерживают станки марок НА и НГ отечественных машиностроительных гигантов за счёт качественной сборки и относительной дешевизны.

Подготовка резчика

Перед тем, как вставать за станок, нужно не только выучить инструкцию по работе на гильотинных ножницах, но и пройти специальный обучающий курс по определённому виду гильотинных ножниц, после чего получить разрешение. Каждые 3 месяца резчик обязан повторно проходить инструктаж.

Инструкция по охране труда для резчика по металлу (гильотинные ножницы).pdf

Также на нашем сайте вы можете изучить статьи о сверлильных станках.

Производитель лезвий для металлообработки

Компания Federal Knife предлагает лезвия для ножниц, изготовленные из высококачественных сталей, «производительность которых соответствует» вашим уникальным задачам резки и обслуживается «первым выбором среди производителей ножей для металлообработки:

***Federal Knife превзойдет любой заявленная цена конкурента на замену лезвий ножниц на 5% или более гарантирована!! Позвоните или напишите нам сегодня для лучшей цены и доставки. Спросите о бесплатной заточке вашего набора лезвий при покупке нового набора лезвий.

Мы предлагаем продукцию большого количества брендов, включая Cincinnati, Wysong & Miles, HTC, AccurShear, Pacific, American Hercules, Niagara, Pexto, Amada, Steelweld. Cleveland Crane, Betenbender, Atlantic, Haco, Lodge & Shipley, Columbia, Century, Herr-Voss, Standard, Edwards, Pearson, Adira, Gatti, LVD, Di-Acro, Elga-Hydra, Hydrapower, Stamco, Bertsch, Guifil, Safan , Дарли, Родс, Морган, Саммит и Дрейс и Крамп.

Компания Federal Knife имеет самые конкурентоспособные сроки выполнения заказов в отрасли для ножей, не имеющихся на складе, и ножей, изготовленных на заказ.

Проектировать машину? А ножи? Мы можем либо изготовить ножи по индивидуальному заказу в соответствии с вашими спецификациями, либо порекомендовать вам стандартные конфигурации ножей для проектирования вашей машины.



Кто-то сказал вам, что ваше оборудование настолько старое, что вы никогда не найдете для него сменные ножницы? У Federal Knife есть доступ к отпечаткам многих старых машин. Если у нас нет распечатки, мы можем изготовить ваши ножи либо по размерам, которые вы нам предоставите, либо из старых ножей, которые вы заменяете.

У компании Federal Knife есть решение, которое всегда поможет вам выбраться из трудной ситуации.

Вы можете быть уверены, что получите ножи, подходящие для конкретных задач резки. Используя нашу проверенную систему «Performance Match», ваши ножи будут изготовлены из одной из наших высококачественных марок стали.







Ваши ножевые ножи Federal Knife будут изготовлены из одной из нескольких высококачественных марок инструментальной стали: закалить, чтобы максимизировать производительность вашего оборудования. Конечным результатом для вас является экономия денег благодаря увеличению срока службы лезвия, меньшему выкрашиванию кромки и улучшенному качеству резки. Просто посмотрите на нашу гарантию цены. Это гарантирует, что вы получите правильное лезвие для ножниц по правильной цене.

FKI Super-Cut* Инструментальная сталь HcHc – высокоуглеродистая инструментальная сталь с высоким содержанием хрома, предназначенная для высокопроизводительной тонкой резки, включая нержавеющую сталь.

FKI Super Cut* Модифицированная инструментальная сталь HcHc — высокоуглеродистое полотно с высоким содержанием хрома и на 30 % меньше хрома для придания дополнительных ударопрочных свойств для применений, которые находятся между лезвием с полным HCHC и лезвием с полным ударопрочностью.

FKI All-Cut* Ударопрочная инструментальная сталь – рекомендуется для универсального обслуживания и резки больших толщин.

Позвоните нам сегодня по бесплатному телефону 1-(800)-23-KNIFE или 1-(800)-235-6433, чтобы обсудить ваши требования с нашим дружелюбным персоналом по продажам. Federal Knife может справиться со всеми вашими потребностями в ножницах.

Гильотинные ножи — Крупнейшая библиотека запасов и чертежей

Калибровочная пластина Шеффилда поставляет и производит гильотинные ножницы.

Мы доставляем в Великобританию и по всему миру.

Наш ассортимент ножей для гильотинных ножниц обширен, и вы обнаружите, что у нас есть все стандартные модели ножей для гильотин, изготовленных только из стали высочайшего качества. Наш огромный выбор марок стали обеспечивает высочайшее качество, высочайшую производительность и оптимальное сохранение режущей кромки. Как правило, мы изготавливаем гильотинные лезвия из легированных инструментальных сталей; однако мы можем посоветовать различные марки стали, если ваш проект требует чего-то другого. Кроме того, наша собственная термообработка обеспечивает точную структуру твердости.



Гильотинные ножи обычно используются в перерабатывающей, пластиковой и металлургической промышленности. Наш многолетний опыт помогает нам понять вашу отрасль и различные марки инструментальной стали, необходимые для вашего лезвия. Например, точный разрез, необходимый для печати гильотинных лезвий, или прямоугольная форма лезвия, необходимая для металлических гильотинных лезвий. Кроме того, наши современные арендные помещения позволяют нам оказывать услуги по заточке гильотинных лезвий.



Позвоните сейчас по телефону 0114 233 5291 или по электронной почте [email protected]



Гильотина на заказ Производители лезвий

Да, мы можем производить прецизионные лезвия для гильотинных ножниц на основе специальной обработки и на основе индивидуальных чертежей. Как международный производитель промышленных лезвий, мы разработали обширную библиотеку чертежей, и вы будете удивлены, обнаружив, что у нас, вероятно, уже есть необходимое вам гильотинное лезвие. Мы уже помогли широкому кругу отраслей и имеем фантастические партнерские отношения с компаниями по сносу, строительству, инжинирингу и производству. Пожалуйста, позвоните нам или напишите по электронной почте, чтобы обсудить ваши индивидуальные требования к гильотинным лезвиям.



Ножи для гильотинных ножниц для Вашей машины

Как упоминалось выше, мы, вероятно, храним ваши ножи и в настоящее время готовы к поставке гильотинных ножей IDEAL, Muro, Polar, Rapier, Horizon, Perfecta и других. Если вы ищете поставщика гильотинных ножниц для определенной марки и модели машины, мы сможем вам помочь. Если нет, мы можем гарантировать, что наш ассортимент рисунков покроет это. Поэтому, пожалуйста, не стесняйтесь связаться с нами, используя форму или кнопку «спросить сейчас». Один из наших опытных членов команды поможет вам подобрать правильный гильотинный нож для вашей машины.



Машины, которые мы поставляем:

• Haco
• Эдвардс Пирсон
• Уолтонс
• АСМ
• Эльга
• Симат
• Симерон
• Адира
• К&Б

Back к лезвиям промышленной машины

Гильотинные обзоры лезвия

Получите цитату для гильотиновых лопастей с ножом

или

Сказать с нами сейчас. Звоните бесплатно по номеру 0114 233 5291

Часто задаваемые вопросы

• Промышленные гильотинные лезвия, которые мы производим, изготавливаются из специальной инструментальной стали. Производство высококачественного сырья обеспечивает повышенную твердость, ударную вязкость и износостойкость, которых нет в альтернативных продуктах.

• Гильотинные лезвия поставляются очень острыми. Однако известно, что со временем и при использовании в промышленных условиях лезвия гильотины затупляются. Чтобы противостоять этому, мы рекомендуем использовать нашу услугу заточки гильотиной, чтобы продлить срок службы вашего продукта. В качестве альтернативы, если продукт слишком устарел, мы можем изготовить сменное лезвие.

• Время, необходимое для того, чтобы ваши гильотинные лезвия изнашивались и затуплялись, в конечном счете зависит от материалов, которые вы используете для резки. Резка более плотных материалов или больших объемов быстро увеличивает время, необходимое для затупления лезвий. Узнайте о явных признаках износа лезвий в нашей полезной статье «Замена гильотинных лезвий».
