Н5222А пресс-ножницы комбинированные. Схемы, описание, характеристики

Сведения о производителе пресс-ножниц Н5222А

Изготовителем и разработчиком пресс-ножниц Н5222А является Кувандыкский завод кузнечно-прессового оборудования «Долина», основанный в 1941 году.

Машины, выпускаемые Кувандыкским заводом кузнечно-прессового оборудования

• ЛПС 8535 — станок ленточнопильный отрезной двухстоечный, Ø 20..350
• ГД-162 — станок для правки резки арматурной стали, Ø 16
• Н5222А — пресс-ножницы комбинированные, Ø 45
• НБ5222 — пресс-ножницы комбинированные, Ø 50
• НБ5224 — пресс-ножницы комбинированные, Ø 67
• НВ5221 — пресс-ножницы комбинированные, Ø 45
• НВ5222 — пресс-ножницы комбинированные, Ø 50
• НГ5222 — пресс-ножницы комбинированные, Ø 45
• НГ5223 — пресс-ножницы комбинированные, Ø 50
• НГ5224 — пресс-ножницы комбинированные, Ø 67

Пресс-ножницы комбинированные Н5222А.

Назначение, область применения

Пресс-ножницы комбинированные Н5222А предназначены для резки листового и сортового проката, пробивки отверстий и выполнения зарубок в листовом и сортовом прокате. Пресс-ножницы комбинированные представляют собой машину, выполняющую операции листовых и сортовых ножниц, дыропробивного пресса и зарубочного устройства. Все механизмы смонтированы на одной станине и имеют общий привод.

Пресс-ножницы комбинированные Н5222А могут найти применение на машиностроительных, ремонтных и других заводах, при эксплуатации в климатических зонах с умеренным и холодным климатом исполнение УХЛ, сухим и влажным тропическим климатом — исполнение О, категория размещения 4 по ГОСТ15150-69.

Принцип работы и особенности конструкции станка

Станина сварная одностоечная состоит из основного листа, усиленного накладками, ребрами и задней крышкой. Между основным листом и задней крышкой помещаются ползун и балансир. Основной лист имеет два продольных паза для прохода листовой стали при обрезке кромок и разрезке.

Привод от индивидуального электродвигателя через ременную передачу, маховик и одноступенчатую зубчатую передачу к эксцентриковому валу. Маховик ременной передачи выполнен без ручьев под ремни. Ползун сортовых и листовых ножниц, а также зарубочного устройства приводится в движение через шатун.

В средней части ползуна имеется вырез, в котором крепится подвижная ножевая плита, а справа в нижней части — гнезда для крепления ножей листовых ножниц и зарубочного устройства. Ползун качается на оси между направляющими вкладышами, регулируемыми болтами. Ползун в исходное положение возвращается и удерживается в нем пружиной и тягой.

Ползун дыропробивного пресса прямоугольной формы. В нижней части ползуна к пуансонодержателю крепится пуансон. На столе дыропробивного пресса крепится стойка, в которую устанавливается матрица.

Конструкция пресс-ножниц позволяет резать угловой металл под углом 45°. Для резки двутавровых балок и швеллеров, а также уголков машина снабжена специальными ножами, которые поставляются по особому заказу. При резке под углом материал закрепляется с помощью упора, устанавливаемого на определенный угол.

Листовые и сортовые ножницы снабжены винтовыми прижимами для предотвращения отдачи разрезаемого материала.

На пресс-ножницах для точной пробивки отверстий предусмотрен механизм центрирования, который позволяет точно опускать ползун с пуансоном на намеченное место.

Включение листовых и сортовых ножниц, а также зарубочного устройства производится одновременно, дыропробивного пресса — отдельно.

Электросхема обеспечивает работу ножниц как на одиночных, так и на непрерывных ходах.

Механизм управления плунжером листовых ножниц и зарубочного устройства — рычажный, управление дыропробивным прессом — рычажное и педальное.

Смазка комбинированная.

Пресс-ножницы изготовляются с основными параметрами по ГОСТу.

Н5222А Рабочие зоны комбинированных пресс-ножниц

Рабочие зоны комбинированных пресс-ножниц Н5222А

Н5222А Виды операций комбинированных пресс-ножниц

Пресс-ножницы комбинированные Н5222А с четырьмя рабочими зонами позволяют выполнять на одной машине несколько типов операций без предварительной перенастройки ножниц, в любой последовательности и без смены инструмента, что обеспечивает гибкую и экономичную обработку проката, как в крупном машиностроительном производстве, так и в любой ремонтной мастерской.

1. Секция резки сортового проката — отрезка уголка, круга, швеллера, двутавра, шахтного профиля. Отрезка проката без разметки до 1000 мм по упору
2. Секция резки полосы, листа — отрезка полосы осуществляется под различными углами
3. Секция пробивки отверстий — пробивка отверстий круглой, прямоугольной, квадратной и любой другой формы в листовом и фасонном прокате
4. Секция вырубки пазов — пробивка открытых пазов треугольной и прямоугольной формы

Конструкция пресс-ножниц и множество вариантов дополнительной оснастки позволяют использовать пресс-ножницы для обработки проката различного профиля и разных параметров.

Для облегчения перемещения полосового, сортового и фасонного проката при подаче их в рабочую зону ножниц возможно использование модуль-рольганга приводного модели МРП.

Н5222А Общий вид комбинированных пресс-ножниц

Общий вид комбинированных пресс-ножниц Н5222А

Общий вид комбинированных пресс-ножниц Н5222А. Смотреть в увеличенном масштабе

Фото комбинированных пресс-ножниц Н5222А

Фото комбинированных пресс-ножниц Н5222А

Расположение основных узлов комбинированных пресс-ножниц Н5222А

Расположение основных узлов комбинированных пресс-ножниц Н5222А

1. Станина — Н5222-11-001
2. Привод — Н5222-22А-001
3. Ограждение — Н5222-71-001
4. Узел смазки — Н5222А-81 -001
5. Управление ползуном — Н5222-41-001
6. Подвижная нож-плита — Н5222-62-001 СБ
7. Подвижные ножи для резки швеллера и двутавра — Н5222-64-001
8. Подвижная нож-плита — Н5222-66-001
9. Неподвижная нож-плита — Н5222-61-001 СБ
10. Неподвижные ножи для резки швеллера и двутавра — Н5222-63-001
11. Неподвижная нож-плита — Н5222-65-00l
12. Ползун Н5222-31-001
13. Упор для резки пол углом — Н5222-48-001
14. Прижим листовых ножниц — Н5222-45-001
15. Электрооборудование — Н5222А-95-001
16. Педаль электрическая — Н5222-99-001
17. Управление дыропробивным прессом — Н5222А-42В-001
18. Механизм центрирования — Н5222-47-001
19. Дыропробивной пресс — Н5222-35-001
20. Прижим сортовых ножниц — Н5222-46-001
21. Задний упор — Н5222-43-001

Расположение органов управления комбинированными пресс-ножницами Н5222А

Расположение органов управления комбинированными пресс-ножницами Н5222А

Расположение органов управления комбинированными пресс-ножницами Н5222А. Смотреть в увеличенном масштабе

• 1. Рукоятка включения листовых, сортовых ножниц и зарубочного устройства
• 6. Педаль включения дыропробивного пресса
• 10. Рукоятка механизма центрирования дыропробивного пресса

Кинематическая схема комбинированных пресс-ножниц Н5222А

Кинематическая схема комбинированных пресс-ножниц Н5222А

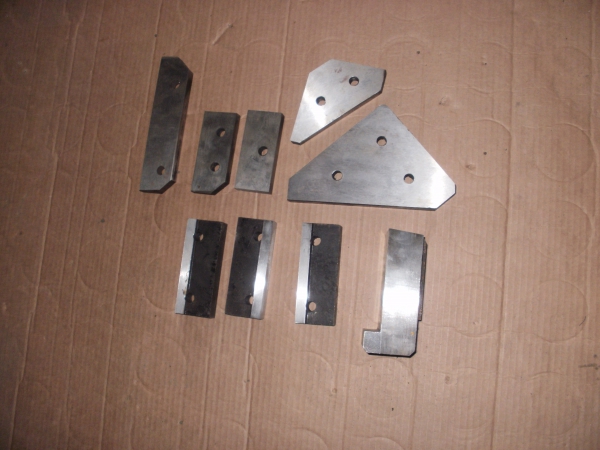

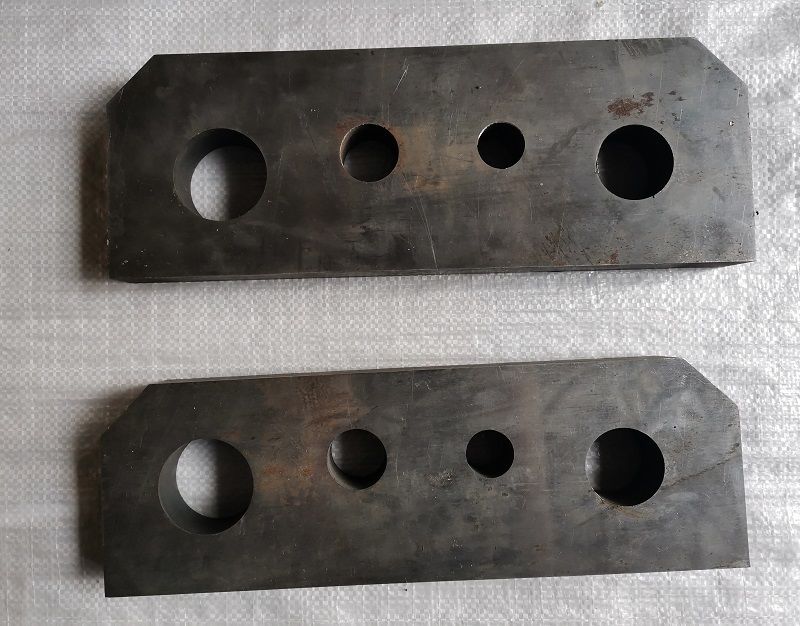

Крепление инструмента комбинированных пресс-ножниц Н5222А

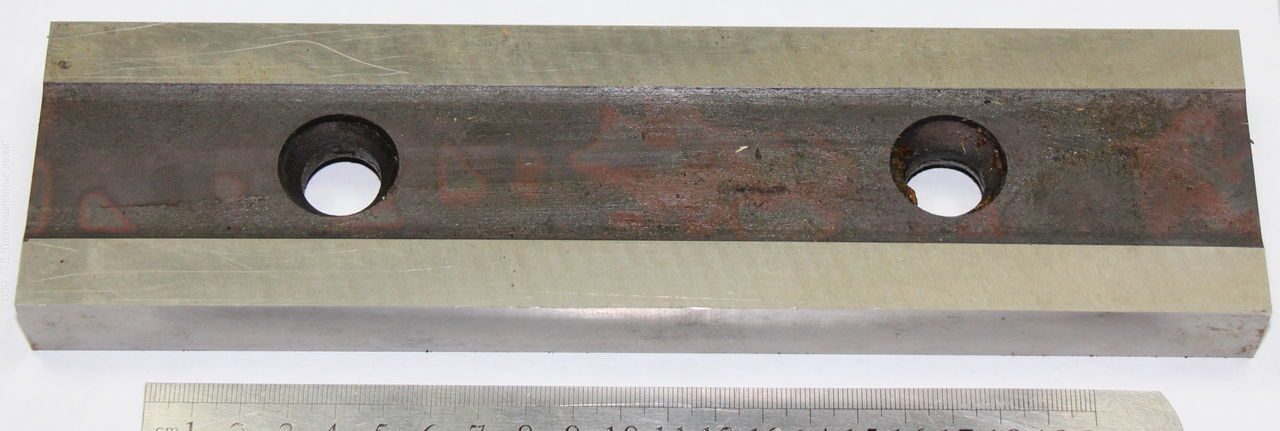

Крепление ножа листовых ножниц Н5222А

Крепление инструмента комбинированных пресс-ножниц Н5222А. Смотреть в увеличенном масштабе

Крепление инструмента комбинированных пресс-ножниц Н5222А

Крепление инструмента комбинированных пресс-ножниц Н5222А. Смотреть в увеличенном масштабе

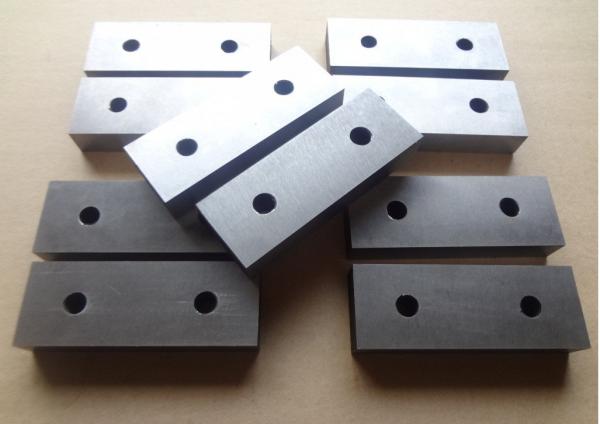

Крепление ножей зарубочного устройства пресс-ножниц Н5222А

Крепление инструмента комбинированных пресс-ножниц Н5222А. Смотреть в увеличенном масштабе

Н5222А Схема электрическая принципиальная пресс-ножниц

Электрическая схема пресс-ножниц Н5222А

Схема электрическая принципиальная комбинированных пресс-ножниц Н5222А. Смотреть в увеличенном масштабе

Схема расположения электрооборудования на пресс-ножницах Н5222А

Фундамент комбинированных пресс-ножниц Н5222А

Фундамент комбинированных пресс-ножниц Н5222А. Смотреть в увеличенном масштабе

Читайте также: Производители кузнечно-прессового оборудования в России





НГ5222 пресс-ножницы комбинированные. Видеоролик.







Технические характеристики комбинированных пресс-ножниц Н5222А

Наименование параметра	Н5222А	НГ5222	НВ5222
Основные параметры по ГОСТ 7355-67
Допускаемое усилие листовых ножниц, тс	590
Дыропробивного пресса, тс	49	40
Допускаемое усилие сортовых ножниц, тс	1040
Частота хода ползуна, 1/мин	48	18	53
Основные параметры листовых ножниц
Наибольшие размеры разрезаемой полосы (сечение), мм	140 х 20	150 х 16	140 х 20
Толщина листа, мм	16	16	16
Длина ножей листовых ножниц, мм	300
Параметры дыропробивного пресса
Диаметр пробиваемого отверстия, мм	Ø 22, 30	Ø 30	Ø 32
Толщина материала, мм	16	16	16
Ход ползуна дыропробивного пресса, мм	28
Вылет дыропробивного пресса, мм	500	500	500
Сортовые ножницы
Наибольшие размеры круга (диаметр), мм	Ø 45	Ø 45	Ø 50
Сторона квадрата, мм	40		45
Наибольшие размеры уголка под 90°, мм	125 х 125 х 12	125 х 125 х 12	125 х 125 х 12
Наибольшие размеры уголка под 45°, мм	90 х 90 х 9	90 х 90 х 9	90 х 90 х 9
Наибольшие размеры швеллера, номер профиля	№ 18	№ 18	№ 18
Наибольшие размеры двутавра, номер профиля	№ 18	№ 18	№ 18
Число ходов ножа в минуту не более	18
Номинальное усилие реза, кН	560
Электрооборудование, электропривод
Электродвигатель главного привода, кВт (об/мин)	4,8 (2760)	5,5 (2930)	5,0
Габарит и масса пресс-ножниц
Габарит пресс-ножниц (длина х ширина х высота), мм	1885 х 582 х 1950	1900 х 1660 х 1950	2025 х 1070 х 1800
Масса пресс-ножниц, кг	2282	2270	2700




Список литературы:

1. Пресс-ножницы комбинированные Н5222А. Паспорт и инструкция по эксплуатации, 1968


2. Банкетов А.Н., Бочаров Ю.А., Добринский Н.С. и др. Кузнечно-прессовое оборудование, 1970
3. Бочаров Ю.А., Прокофьев В, Н. Гидропривод кузнечно-прессовых машин, 1969
4. Белов А.Ф., Розанов Б. В., Линц В. П. Объемная штамповка на гидравлических прессах, 1971
5. Живов Л.И. Кузнечно-штамповочное оборудование, 2006
6. Кузьминцев В.Н. Ковка на молотах и прессах, 1979
7. Розанов Б.В. Гидравлические прессы, 1959
8. Титов Ю.А. Оборудование кузнечно-прессовых цехов, 2001
9. Щеглов В.Ф. Кузнечно-прессовые машины, 1989
10. Берлет Разработка чертежей поковок, 2001
11. Рудман Л.И. Справочник по оборудованию для листовой штамповки, 1989
12. Романовский В.П. Справочник по холодной штамповке, 1965
13. Охрименко Я. М. Технология кузнечно-штамповочного производства, 1966
14. Кузьминцев В.Н. Ковка на молотах и прессах, 1979
15. Мещерин В.Т. Листовая штамповка. Атлас схем, 1975
