НА3121 Ножницы гильотинные с наклонным ножом для листового металлаСхемы, описание, характеристики

Сведения о производителе гильотинных ножниц НА3121

Изготовителем и разработчиком ножниц НА3121 является Шимановский завод кузнечно-прессового оборудования г. Шимановск Амурской области.

Гильотинные ножницы с наклонным ножом. Общие сведения

Синонимы: ножницы гильотинные, ножницы листовые, ножницы механические, ножницы кривошипные, ножницы гидравлические, shears for sheet metal working, guillotine shears, crank shears.

Гильотинные ножницы — ножницы с наклонным ножом предназначены для прямолинейной продольной и поперечной резки листового металла. На гильотинных ножницах может производиться резка листов, как по разметке, так и без нее — по заднему или боковому упорам.

В зависимости от типа привода верхнего ножа гильотинные ножницы бывают:

  • механическими (кривошипными)
  • гидравлическими

Гидравлические гильотинные ножницы являются наиболее мощными, длина реза у них достигает 8 и более метров, толщина разрезаемого материала — до 60 миллиметров.

Гильотинные ножницы с механическим приводом во многом схожи с гидравлическими ножницами, основным отличием является система привода: оба движения лезвия (и вверх и вниз) обеспечиваются кривошипным механизмом.

Ножницы с механическим приводом не обладают высокой мощностью и применяются для резки материалов максимальной толщиной 3 — 8мм. Однако скорость реза у этого класса гильотин достаточно высока – до 56 резов в минуту (для сравнения, у гидравлических ножниц количество резов варьируется от 3 до 18 в минуту).

Гильотинные ножницы различают, также, по конструкции привода верхнего ножа:

  • ножницы с прямым ходом верхнего ножа
  • ножницы с поворотной (качающейся) балкой — консольные

У гильотинных ножниц с прямым ходом верхнее лезвие закреплено на раме, которая за счет кривошипа или 2-х гидроцилиндров перемещается вниз по прямым направляющим, расположенным на внутренней поверхности боковых стенок машины.

У гильотинных ножниц с поворотной балкой перемещение верхнего ножа происходит за счет вращения балки вокруг центров, находящихся на боковых стенках в задней части станка. Поскольку система привода поворотной балки находится внутри корпуса машины — ножницы с поворотной балкой более компактные.

При относительно низкой стоимости ножниц с поворотной балкой, компактности и простоте их исполнения, у них все же имеется определенный недостаток: угол резки не изменяется, оставаясь равным установленному производителем, вне зависимости, режутся ли толстые или тонкие листы.


НА3121 Ножницы кривошипные листовые гильотинные с наклонным ножом для обработки листового металла. Назначение, область применения

Машина на33121 разработана в 1983 году и серийно выпускалась с 1984 года. Разработчик Шимановский завод КПО г. Шимановск.

Ножницы кривошипные гильотинные НА3121 выпускались по ТУ2-041-1068—83, ГОСТ 6282-76 и заменили устаревшую модель Н3121.

Ножницы гильотинные механические с наклонным ножом для листового металла предназначены для продольной и поперечной резки листового материала. Применяются в заготовительных цехах машиностроительных предприятий.

Особенности конструкции кривошипных гильотинных ножниц НА3121

Ножницы выполнены с верхним приводом.

Вращение от электродвигателя через клиноременную передачу, муфту-тормоз, цилиндрический редуктор передается на эксцентриковый вал и далее через кривошипно-шатунный механизм — ножевой балке.

Станина ножниц представляет собой сварную конструкцию, состоящую из двух стоек, связанных между собой швеллерами.

На стойки опирается стол, к которому винтами крепятся нижние ножи. Горизонтальным перемещением стола регулируется зазор между верхними и нижними ножами. К столу крепятся передний и боковой упоры.

Ножевая балка — сварной конструкции Г-образной формы, усиленная ребрами. На ножевой балке крепятся верхние ножи.

Пневматические уравновешиватели служат для компенсации массы ножевой балки, а также для снижения динамических нагрузок при работе ножниц.

Пневматическая многодисковая фрикционная муфта-тормоз жесткосблокированная и расположена на левом конце приводного вала.

Для мерной резки полос ножницы снабжены задним упором, который установлен с тыльной стороны ножевой балки. Установка заднего упора производится с помощью винтового механизма, приводимого от маховичка вручную.

Лист при резке прижимается прижимной балкой, работающей согласованно с ножевой балкой. Необходимые усилия прижима обеспечивают пружины, которые размещаются в стаканах прижимной балки.

Электросхема обеспечивает работу ножниц на одиночных и автоматических ходах.

Управление ножниц кнопочное и от педали.

Смазка основных механизмов комбинированная.

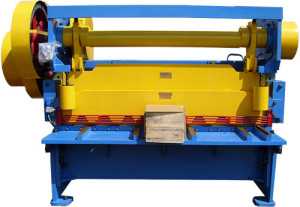

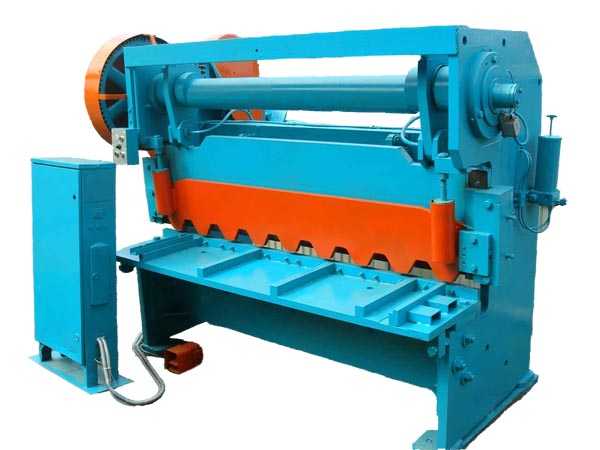

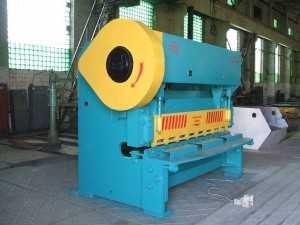

Общий вид гильотинных ножниц НА3121

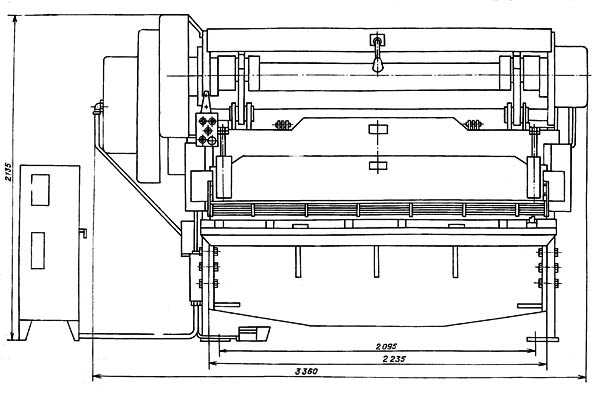

Посадочные и присоединительные базы ножниц НА3121


Общий вид гильотинных ножниц НА3121

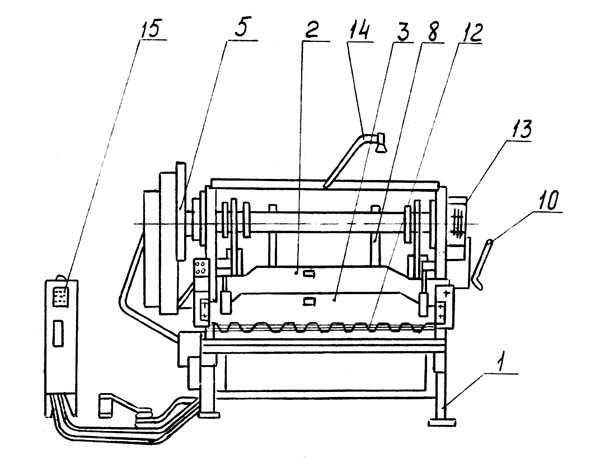

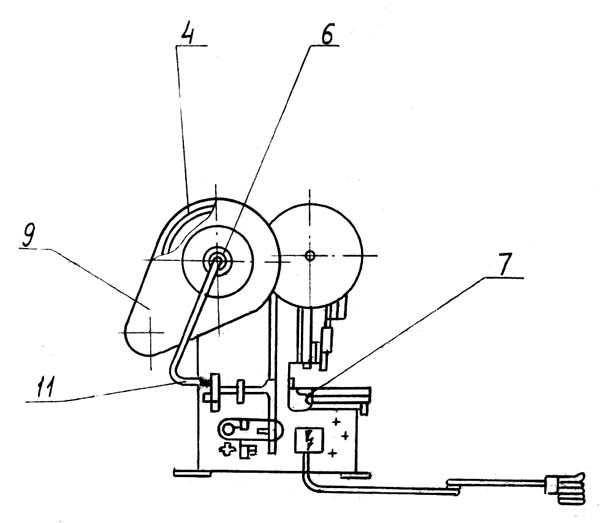

Составные части гильотинных ножниц НА3121

Спецификация составных частей гильотинных ножниц НА3121

  1. Станина — НА3121-11-001
  2. Ножевая балка — НА3121-31-001
  3. Прижимная балка — НА3121-32-001
  4. Привод — НА3121-21-001
  5. Редуктор цилиндрический — НА3121-22-001
  6. Вал приводной — НА3121-23-001
  7. Задний упор — НА3121-33-001
  8. Уравновешиватель — НА3121-45-001
  9. Ограждение — НА3121-71-001
  10. Система смазки — НА3121-81-001
  11. Воздухопровод — НА3121-43-001
  12. Ограждение зоны peзa — НА3121-72-001
  13. Установка БВК — НА3121-44-001
  14. Освещение линии реза — НА3121-76-001
  15. Ящик управления — Я9102

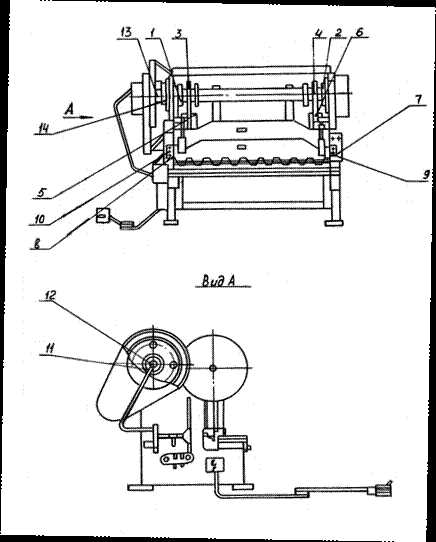

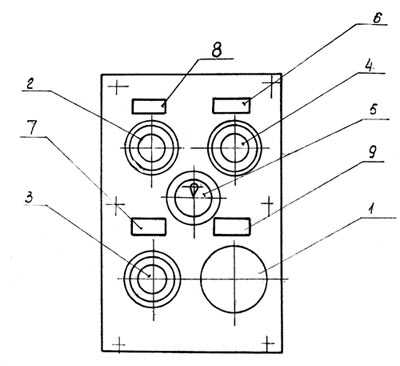

Расположение органов управления ножниц НА3121

Перечень органов управления на пульте ножниц НА3121

  1. Кнопка «Общий стоп»
  2. Кнопка «Стоп непрерывных ходов»
  3. Кнопка «Включение муфты»
  4. Кнопка «Пуск двигателя»
  5. Переключатель освещения

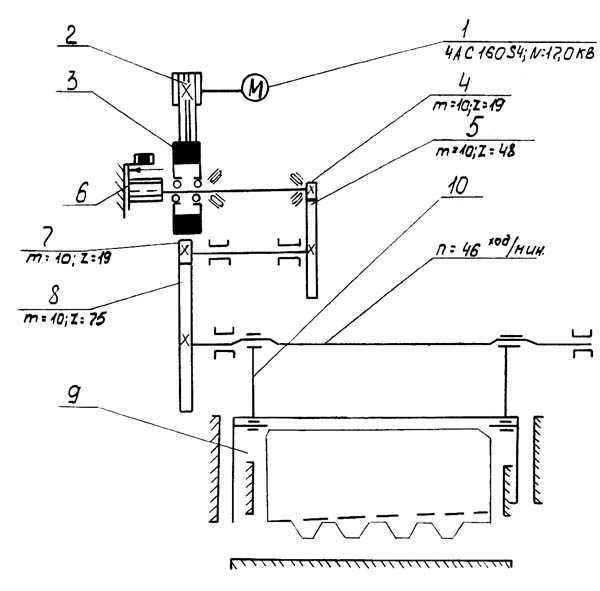

Кинематическая схема ножниц НА3121


Конструкция гильотинных ножниц НА3121

Ножницы состоят из станины, ножевой и прижимной балок, привода, валов приводных, муфты включения, заднего упора, уравновешивателя, тормозов, ограждения, системы электрооборудования и смазки, решетки защитной.

Станина гильотинных ножниц НА3121

Станина является базовым узлом, на котором крепятся все остальные узлы ножниц. Станина представляет собой сварную конструкцию, состоящую из двух стоек, связанных между собой швеллерами.

На стойки опирается стол, к которому винтами крепятся нижние ножи.

Для регулировки зазора между ножами стола и ножевой балки стол перемещается болтами, ввернутыми в торцы станины при расслабленных болтах крепления стола. Установка ножа по высоте, при переточках, производится подшлифовкой прокладок, расположенных под ножами.

На столе имеются удлинители с Т-образными пазами.

На правом крае стола имеется зафиксированный штифтами удлинитель, в Т-образном пазу которого крепится упор поперечной резки. Для осуществления продольной резки этот упор снимается.

Привод приводные валы гильотинных ножниц НА3121

Привод ножниц осуществляется от электродвигателя через клиноременную передачу на маховик, через зубчатые колеса и муфту включения на коленчатый вал.

Электродвигатель крепится к подмоторной плите, шарнирно укрепленной на станине. Регулировка натяжения ремня осуществляется гайками ушкового болта.

Муфта включения ножниц НА3121

На левом конце коленчатого вала в ступице зубчатого колеса установлена шпоночная муфта включения.

Втулки 1, 2, 3 неподвижно посажены в ступице зубчатого колеса. Остальные детали соединены с коленвалом. Поворотные (рабочая и запорная) шпонки муфты включения включаются пружинами 6 и, поворачиваясь, захватываются полукруглыми пазами втулки 2.

Втулки 8 и 9, имеющие полукруглые пазы, дополняют гнезда для круглых концов шпонки. Правый конец рабочей шпонки снабжен легкоотъемным хвостовиком 4, который при работе ножниц отключает шпонки, соединенные между собой рычагами 5. При включении шпонок угол поворота их ограничивается пазом ведущей втулки 8.

Балка ножевая ножниц НА3121

Ножевая балка представляет собой сварную конструкцию Г-образной формы, усиленную ребрами. К ножевой балке крепится задний упор.

Усилие от коленвала на нож передается двумя шатунами, в верхнем положении балка удерживается пружинами-уравновешивателями, шарнирно-соединенными с балкой, а при ремонте фиксируется в верхнем положении двумя штырями Ø25, вставленными в отв. направляюших ножевой балки.

Прижим и решетка защитная ножниц НА3121

Во время работы ножниц разрезаемый лист прижимается к столу прижимной балкой. При движении ножевой балки вниз прижимная балка под действием пружин опускается и прижимает лист, причем вначале осуществляется прижим листа, а затем начинается рез. Это достигается за счет установки балки на высоту 24 мм, а ножевой — 26 мм от поверхности стола.

Подъем прижима осуществляется упорами ножевой балки, упирающимися в платики прижима.

Регулировка усилия прижима осуществляется гайками, сжимающими пружину прижимной балки.

К направляющим прижимной балки прикреплена защитная решетка, предохраняющая руки рабочего от попадания под прижим. При работе ножниц решетка опущена при этом: винт М8Х40 слева нажимает на шток микропереключателя, а винт справа ограничивает поворот решетки к прижиму.

В случае необходимости решетка может быть поднята вверх, при этом включение ножниц невозможно — разомкнуты контакты переключения. В опущенном и поднятом положении решетка удерживается пружиной 2X16.

Упор задний ножниц НА3121

Задний упор устанавливается с тыльной стороны ножевой балки и служит упором для листа при поперечной резке. Задний упор состоит из двух цилиндрических реек, перемещаемых вручную маховичками, сидящими на валах шестерен, находящихся в зацеплении с рейками. Перемещая рейки, устанавливают упорную линию на необходимое расстояние от кромки ножа, чем достигается мерная резка листа с помощью заднего упора.

Уравновешиватель ножниц НА3121

Уравновешиватель служит для удержания ножевой балки в верхнем положении после каждого одиночного хода — при ремонте ножниц или смене ножей. Состоит из двух наборов пружин, установленных в стаканах, приваренных к верхнему швеллеру станины. Штоки шарнирно соединены осями с ножевой балкой. При опускании балки, во время реза, штоки сжимают пружины. При обратном ходе пружины, разжимаясь, способствуют поднятию, ножевой балки. Оба набора пружин рассчитаны на усилие 1,0 тонны при верхнем положении балки.

Тормоз ножниц НА3121

На правом конце коленчатого вала насажен тормоз периодического действия. Периодичность торможения достигается за счет эксцентрического расположения шкива по отношению к оси коленвала.

Торможение происходит тогда, когда ножевая балка находится в верхнем положении, чем устраняется ее забегание под действием сил инерции.

Электромагнитное управление ножниц НА3121

При нажатии на кнопку или педаль включается электромагнит, якорь которого поворачивает вилку с пальцем, освобождая зацепляющийся с ним хвостовик, связанный с рабочей шпонкой, После этого под действием пружин шпонки поворачивается и включается коленвал. Происходит рез. Если оператор не отпустит кнопку или педаль в режиме «Одиночный ход», срабатывает электрическая блокировка (см. раздел электрооборудование).

Для повторения рабочего хода кнопку или педаль следует отпустить, затем снова нажать. При автоматической работе якорь электромагнита устанавливается на ход 40 мм, а при работе на одиночных ходах — на 20 мм.

Ограждение ножниц НА3121

Ограждение ножниц выполнено из листовой стали толщиной 1,6 мм и служит для ограждения вращающихся деталей ножниц. Ограждение состоит из четырех кожухов, которые закрывают шкив мотора и маховик клиноременной передачи, шестерки приводных валов и тормоз ножниц.

Болтами М10 все кожуха прикреплены к станине.

Централизованная смазка ножниц НА3121

Основные трущиеся поверхности смазываются от ручной насосной станции через питатели. Через все установленные на ножницах индивидуальные масленки смазка производится при помощи ручного шприца. Шестерни привода смазываются путем закладывания смазки соответственно на зубья шестерен.

В процессе работы ножницы нужно смазывать так чтобы смазка поступала с боковых мест расположения подшипников. Выступающую из зазоров смазку нужно вытирать. Необходимо периодически проверять состояние масленок и маслопроводящих отверстий в деталях и обязательно их прочищать. Не реже одного раза в три месяца смазочные отверстия следует промывать чистым керосином.

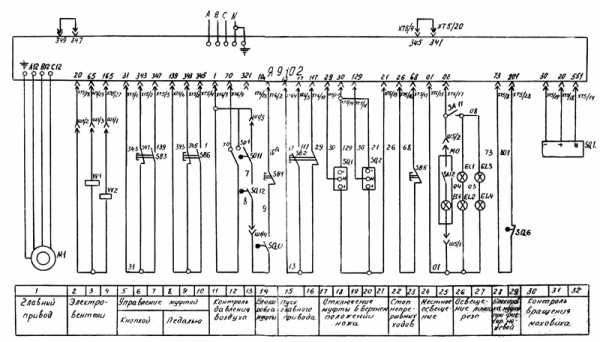

Схема электрическая принципиальная гильотинных ножниц НА3121

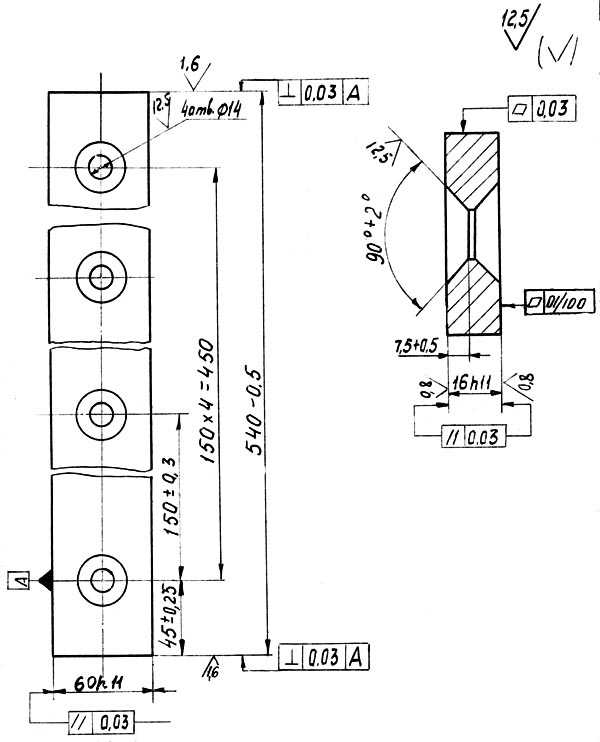

Чертеж ножа гильотинных ножниц 16 х 60 х 540

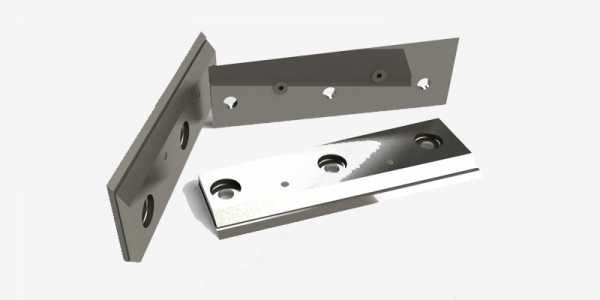

Нож для гильотинных ножниц НА3121-11-418

  1. Ножи должны изготавливаться из стали марок 5ХВ2С, 6ХВ2С и 6ХС по ГОСТ 5950—73
  2. Твердость ножей — HRC 54 … 58
  3. Допуск плоскостности поверхности Б — не более 0,1 мм на длине 100 мм
  4. Поле допуска размеров s а В комплекта ножей — по h21
  5. Допускаемая разность размеров ножей комплекта в месте стыка не более 0,03 мм
  6. h24; h24; ±IT14/2
  7. Масса 4,08 кг
  8. На ноже должна быть нанесена следующая маркировка: товарный знак предприятия-изготовителя, обозначение ножа, клеймо ОТК, шифр (номер) комплекта (для составных ножей).
  9. Остальные технические требования для комплекта ножей 2.16 x 60 x 540.1.750 по ГОСТ 25306-82 Ножи плоские к листовым ножницам. Основные и присоединительные размеры. Технические требования

НА3121 Ножницы кривошипные листовые гильотинные с наклонным ножом. Видеоролик.

Технические характеристики гильотинных ножниц НА3121

Наименование параметраН3121НА3121
Основные параметры ножниц
Класс точности22
Наибольшая толщина разрезаемого листа при σ BP, не более — 500 МПа (50 кг/мм2), мм12,512,0
Наибольшая длина разрезаемых листов в мм, мм20002000
Число ходов ножа в минуту не менее4046
Угол наклона подвижного ножа в градусах2°10′2°10′
Ширина отрезаемого листа по заднему упору, мм5001000
Число режущих кромок ножа44
Расстояние между стойками в свету, мм22852235
Максимальное усилие реза, кН (кгс)500 (5000)500 (5000)
Ремни тип-«Б» ГОСТ 1284-67, длина, мм3550
Подшипники ГОСТ-633-59, обозначение7616
Усилие прижима, кН (т)29 (2,9)29 (2,9)
Режимов работы22
Тип тормозаленточныйленточный
Тип муфтыс поворотной шпонкойс поворотной шпонкой
Электрооборудование
Электродвигатель, кВт (об/мин)18,5 ()17 ()
Габарит и масса ножниц
Габарит ножниц (длина х ширина х высота), мм1950 х 38075 х 28751950 х 3360 х 2135
Масса ножниц, кг70007000

Полезные ссылки по теме

Каталог справочник гильотинных ножниц

Паспорта гильотинных ножниц

Справочник деревообрабатывающих станков

Купить каталог, справочник, базу данных: Прайс-лист информационных изданий


stanki-katalog.ru

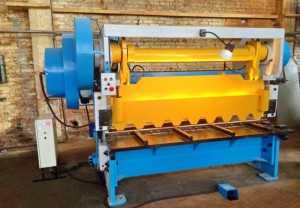

НА3121 Ножницы гильотинные, кривошипные НА 3121

Ножницы гильотинные НА3121 (гильотина) предназначены для прямолинейной резки листового и полосового материалов. Гильотина применяется в заготовительных цехах машиностроительных предприятий. На ножницах возможна резка неметаллических листовых материалов исключающих затупление и растрескивание кромок ножей. Станина сборная с неподвижным столом, на котором закреплен комплект ножей. Ножевая балка перемещается по боковым роликовым опорам, а в передней части по двум плоским направляющим. Управление ножницами кнопочное и педальное. Режим работы: наладочный, одиночные и непрерывные хода.

  • Ножницы кривошипные листовые с наклонным ножом модели НА3121 предназначены для резки листового материала с σ=50 кгс/мм2.
  • Поперечная резка листа толщиной 12,0 мм и шириной 2000 мм производится за один ход ножа.
  • Продольная — при длине реза более 2000 мм, производится рядом повторных резов при продвижении листа вдоль линии реза.
  • Резка может производиться как при разметке, так и с помощью заднего упора.
  • гильотинные НА3121 могут быть использованы на складах и цехах различных предприятий, при раскрое листовой стали.
  • При резке стали с пределом прочности больше или меньше 50 кг/мм2 для расчета максимальной толщины реза НЕОБХОДИМО ПОЛЬЗОВАТЬСЯ ФОРМУЛОЙ, УКАЗАННОЙ В РАЗДЕЛЕ «РЕГУЛИРОВАНИЕ», при этом твердость разрезаемого листа не должна превышать 35 единиц Роквелла по шкале «С».

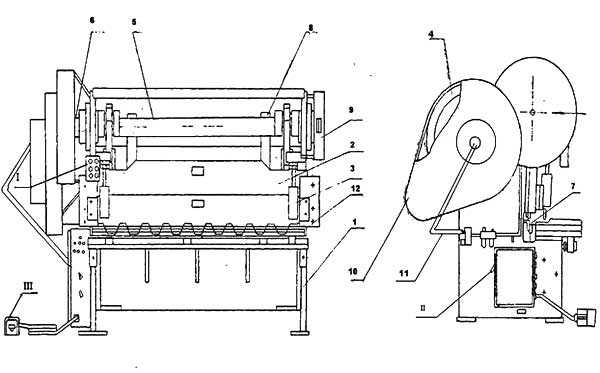

Расположение составных частей ножниц НА3121

  1. Станина НА3121.11.001
  2. Ножевая балка НА3121.31.001
  3. Прижимная балка НА3121.32.001
  4. Привод НА3121.21.001
  5. Валы приводные НА3121.22.001
  6. Редуктор цилиндрический НА3121.23.001
  7. Задний упор НА3121.33.001
  8. Уравновешиватель НА3121.34.001
  9. Установка ВПК НА3121.41.001
  10. Ограждение НА3121.71.001
  11. Воздухопровод НА3121.42.001
  12. Ограждение зоны реза НА3121.72.001
  • Пульт управления ножниц НА3121

  1. Кнопка «Пуск» электродвигателя главного привода;
  2. Кнопка включения пневмомуфты;
  3. Кнопка «Стоп непрерывных ходов».;
  4. Переключатель освещения зоны реза;
  5. Кнопка «Общий стоп»;

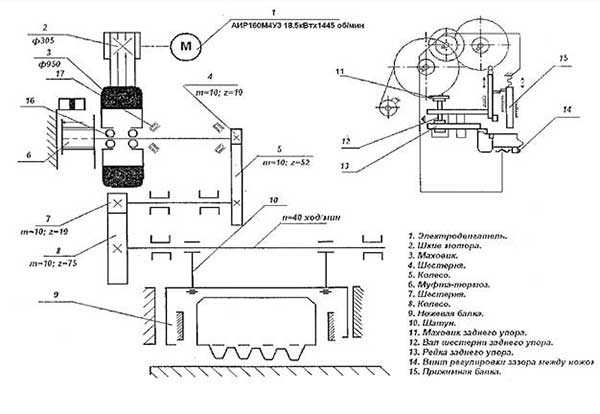

Схема кинематическая ножниц гильотинных, кривошипных НА3121

Станина ножниц НА3121

Станина является базовым узлом ножниц НА3121, на котором крепятся все остальные узлы ножниц. Станина представляет собой сварную конструкцию, состоящую из двух стоек, связанных между собой швеллерами. На стойки опирается стол, к которому болтами крепятся нижние ножи. Установка ножа по высоте при переточках производится подшлифовкой прокладок, расположенных под ножами.

Привод и валы приводные ножниц НА3121

Привод ножниц НА3121 осуществляется от электродвигателя через клиноременную передачу на маховик, через зубчатые колеса и пневматическую муфту на коленчатый вал Электродвигатель крепится на подмоторной плите, шарнирно укрепленной на станине.

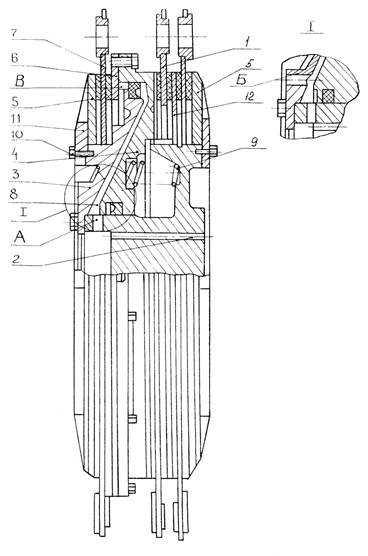

Пневматическая муфта-тормоз ножниц НА3121

На левом конце приводного вала ножниц НА3121 устанавливается пневматическая муфта-тормоз.

Муфта-тормоз , жестко сблокированная многодисковая фрикционная с пневматическим включением и состоит из следующих частей.

Ведущей — ведущих дисков 1 муфты с фрикционными накладками; Ведомой — ступицы 2 с неподвижно присоединенным поршнем 3; цилиндра 4, перемещающегося вдоль оси, опорных дисков 5 муфты и тормоза, установленных на резьбе ступицы 2 и поршня нажимного диска тормоза, установленного жестко на цилиндре 4 промежуточного диска 12 муфты; тормозной — тормозного диска 7 с фрикционными накладками.

Работа муфты-тормоза заключается в следующем:

Сжатый воздух через отверстия «Б» в поршне 3 поступает в пневмокамеру 8. Под воздействием сжатого воздуха цилиндр 4 перемещается вдоль оси вала в сторону муфты и зажимает ведущие диски 1 муфты, связанные с маховиком через пальцы, обеспечивая номинальный крутящийся момент. Вращение через ступицу 2 передается на вал. При выпуске сжатого воздуха из пневмокамеры 8 под действием пружин 9 цилиндр 4 возвращается в сторону тормоза и зажимает тормозной диск 7, связанным подвижно в осевом и неподвижно в радиальном направлениях, с неподвижной частью машины, производя торможение ведомых частей.

Балка ножевая ножниц НА3121

Ножевая балка представляет собой сварную конструкцию Г образной формы, усиленную ребрами. К ножевой балке крепится задний упор. Усилие от коленвала на нож передается двумя шатунами. В верхнем положении балка удерживается пружинами уравновешивателя, шарнирно — соединенного с балкой, а при ремонте ФИКСИРУЕТСЯ В ВЕРХНЕМ ПОЛОЖЕНИИ ДВУМЯ ШТЫРЯМИ 25, ВСТАВЛЕННЫМИ В ОТВЕРСТИЯ НАПРАВЛЯЮЩИХ НОЖЕВОЙ БАЛКИ.

Прижим и ограждение зоны реза ножниц НА3121

Во время работы ножниц НА3121 разрезаемый лист прижимается к столу прижимной балкой. При движении ножевой балки вниз прижимная балка под действием пружин опускается и прижимает лист, причем ВНАЧАЛЕ ОСУЩЕСТВЛЯЕТСЯ ПРИЖИМ ЛИСТА, А ЗАТЕМ НАЧИНАЕТСЯ РЕЗ. Подъем прижима осуществляется упорами ножевой балки, упирающимися в платики прижима. РЕГУЛИРОВКИ УСИЛИЯ ПРИЖИМА ОСУЩЕСТВЛЯЕТСЯ ГАЙКАМИ, СЖИМАЮЩИМИ ПРУЖИНУ ПРИЖИМНОЙ БАЛКИ. К направляющим планкам прижима жестко закреплено ограждение зоны реза, предохраняющее руки рабочего от попадания под прижим.

Упор задний ножниц НА3121

Задний упор устанавливается с тыльной стороны ножевой балки ножниц НА3121 и служит упором для листа при поперечной резке. Задний упор состоит из упорной линейки и двух цилиндрических реек, перемещаемых вручную маховичками, сидящими на валах шестерен, находящихся в зацеплении с рейками. При резке полосы шириной более 350 мм задний упор снимается с помощью вращения маховичков.

Уравновешиватель ножниц НА3121

Уравновешиватель служит для компенсации веса ножевой балки, снижения динамических нагрузок при работе ножниц.

Ограждение ножниц НА3121

Ограждение ножниц НА3121 сварной конструкции выполнено из тонколистовой стали. Состоит из четырех кожухов, которые закрывают шкив мотора, маховик, клиноременную передачу шестерни и зубчатые колеса. Все ограждения крепиться к станине болтами.

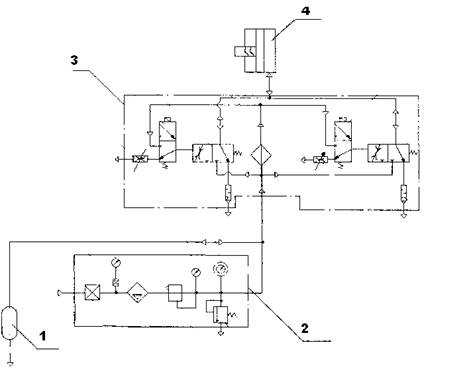

Схема пневматическая ножниц НА3121

Пневмосистема ножниц НА3121 состоит из воздухопровода и накопителя.
Воздухопровод с ресивером обеспечивает подачу сжатого воздуха в пневмокамеру муфты-тормоз.

  1. Накопитель (ресивер)НА3121-11-013
  2. Блок кондиционирования БК-16-2 УХЛ4 с манометром
  3. Пневмораспределитель сдвоенный трехлинейный У7124
  4. Муфта тормоз УВ3135

Пневмоаппараты, входящие в пневмосистему ножниц НА3121, крепятся на левой стойке станины и соединены между собой с помощью труб и напорных рукавов и концевыми соединениями в последовательности, указанной на схеме пневматической принципиальной. Влагоотделитель и маслораспылитель требуют сохранения вертикального положения. Муфта-тормоз установлена с левой стороны ножниц. Установка блока кондиционирования на ножницах должна осуществляться таким образом, чтобы направление движения воздушного потока совпадало с направлением стрелок на корпусах влагоотделителя, регулятора и маслораспылителя.

Схема смазки ножниц НА3121

Обозначение по схеме

Смазываемая точка

Способ смазки

Смазочный материал

Периодичность смазки

1-2

Упоры силового вала

шприцем



ЦИАТИМ 203

ГОСТ 8773-73

Один раз в смену

3-4

Шатунные шейки

5-6

Пальцы шатуна

7-8

Направляющие ножевой балки

9-10

Направляющие прижимной балки

11

Подшипники маховика

12

Подшипники головки воздухоподводящей

13-14

Валы приводной и промежуточный

Смазка ножниц НА3121 производится от установленных пресс-масленок. Через все установленные на ножницах индивидуальные масленки смазка производится при помощи ручного шприца. Шестерни привода смазываются путем закладывания смазки соответственно на зубья шестерен. В процессе работы ножницы необходимо смазывать так, чтобы СМАЗКА ВЫСТУПАЛА С БОКОВЫХ МЕСТ РАСПОЛОЖЕНИЯ ПОДШИПНИКОВ СКОЛЬЖЕНИЯ. Выступающая из зазоров смазка удаляется. Необходимо периодически проверять состояние масленок и маслопроводящих отверстий. НЕ РЕЖЕ ОДНОГО РАЗА В ТРИ МЕСЯЦА СМАЗОЧНЫЕ ОТВЕРСТИЯ СЛЕДУЕТ ПРОМЫВАТЬ ЧИСТЫМ КЕРОСИНОМ.

паспорт и электросхемы НА3121, куплю НА3121 б/у ножницы гильотинные на3121 паспорт паспорт на станок ножницы гильотинные на3121 скачать бесплатно. паспорт ножницы кривошипные листовые на 3121, паспорт гильотины на3121 скачать схема электрическая на3121 паспорт ножниц НА3121. куплю пневмомуфта для гилитины 3121, скачать паспорт гильотина на3121 ножницы НА3121 паспорт Гильотина с пневмомуфтой НА3121 gfcgjhn crfxfnm. паспорт на гильотинные ножницы НА3121, гильотина на3121а НА3121 ножницы гильотинные электрическая схема Н А 3121. Ножницы -листовые кривошипные, модели НА3121, ножницы кривошипные листовые НА 3121 цена НВ 3121 цена на3121 техномаш. ножницы гильотинные 3121 паспорт скачать бесплатно, паспорт на гильотину НА3121 (12 x 2000) на3121 паспорт скачать Ножницы кривошипные листов НА 3121 цена. ножницы кривошипные модели НА3121 цена, гильотина на 3121 б/у бесплатно скачать эл. схему ножниц на3121 НОЖНИЦЫ КРИВОШИПНЫЕ НА3121 цена. ножницы по металлу НА- 3121, Ножницы кривошипные листовые с наклонным ножом 12х2000 мм. Модель НА3121 паспорт на ножницы НА3121 паспорт гильотина НА3121 бесплатно. маркировка муфты -тормоза ножниц кривошипно листовых с наклонным ножом НА 3121, скачать паспорт для НА 3121 бесплатно продаю ножницы кривошипные НА 3121 б.у. Паспорт на ножницы гильотинные НА-3121. паспорт НА 3121, НА3121 цена ножницы на3121 паспорт скачать Ножницы гильотинные гильотина НА3121 картинки. Гильотина НА-3121 паспорт, НА 3121 купить б\у yf3121 техномаш гильотинные ножницы на 3121 паспорт скачать. ножницы кривошипные листовые НА 3121, НА3121 как устроена ножницы гильотинные на3121 паспорт скачать бесплатно паспорт гильотина на3121. электросхема ножниц НА3121, паспорт на ножницы гильотинные на3121 На 3121 вращение гильотина на3121 паспорт. НА3121 ножницы гильотиные, ремонт ножниц гильотинных на3121 в перми ножницы на 3121 Ножницы кривошипные НА 3121 цена. паспорт на-3121 скачать, паспорт ножницы гильотинные на3121 на-3121 скачать паспорт на 3121 цена. гильотинные ножницы кривошипные листовые НА 3121, на 3121 паспорт на 3121 зачем пневмомуфта? ножницы по металлу НА-3121 бу купить. ножницы на3121 схема электрическая принципиальная, ножницы на3121 техномаш гильотина НА3121 характеристика паспорт на ножницы гильотинные на3121 бесплатно. на 3121 электросхема, паспорт гильотины на3121 «на3121» скачать бесплатно на3121 паспорт. ножницы листовые на3121 цена, купить ножницы кривошипные листовые 3121 1991 года электрическая схема ножниц НА3121 ножницы НА 3121 паспорт. скачать паспорт гильотина на 3121, НА3121 ремонт гильотина на3121 МУФТА ТОРМОЗА паспорт на на3121. паспорт НА3121 скачать, электросхема гильотины на3121 гильотина+на3121+паспорт+скачать Ножницы гильотинные НА3121. упрощеная электрическая схема гилиотиновых ножниц на 3121, принцип работы пневмомуфту на 3121 на3121 гильотина паспорт скачать скачать бесплатно технический паспорт на ножницы НА3121. на3121 паспорт скачать бесплатно, гильотина на3121 паспорт скачать устройство муфта включения гильотинных ножниц на 3121

www.stanki-zavod.ru

НА3121 и Н3121 – конструкция и особенности гильотинных ножниц + Видео

Механические гильотинные ножницы НА3121 и гильотина Н3121 были созданы сотрудниками конструкторского бюро Шимановского комбината, специализирующегося на изготовлении кузнечно-прессовых агрегатов.

1 Основная информация о гильотинных ножницах

Под таким оборудованием понимают режущий инструмент с ножом наклонного типа для поперечной и продольной прямолинейной резки металлических листов. Гильотинные ножницы дают возможность осуществлять обработку листов не только по разметке, но и по боковому либо заднему упору без разметки.

Описываемые устройства принято подразделять в зависимости от вида используемого на них привода на:

  • гидравлические;
  • кривошипные (иначе называемые механическими).

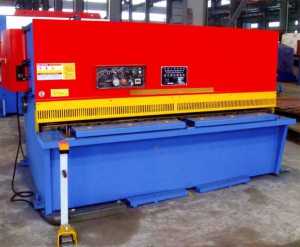

Большей мощностью обладает гидравлическое оборудование, которое без труда справляется со стальными листами толщиной 6 сантиметров. Длина реза подобных ножниц может превышать показатель в 8 метров. Механические приспособления по ряду характеристик идентичны гидравлическим. При этом первые имеют другую систему привода, предполагающую, что кривошипное устройство обеспечивает движение лезвия и в верхнем и в нижнем направлении.

Рекомендуем ознакомиться

Мощность установок с кривошипным механизм ниже, нежели у их гидравлических собратьев, поэтому они рекомендованы для разрезания заготовок толщиной от 3 до 8 мм. Зато скорость обработки металла у механических ножниц выше (до 56 резов за одну минуту против 3–18 у «гидравлики»).

Кроме того, гильотины имеют разную схему привода ножа (верхнего). Бывают консольные ножницы с поворотной балкой и станки с прямым ходом ножа. Первые характеризуются тем, что верхний нож у них перемещается за счет оборота балки вокруг расположенных в задней части и на боковых стенках агрегата центров. Так как устройство привода этой самой балки находится в подобных установках внутри станка, они отличаются компактными размерами.

У прямоходных же гильотин лезвие соединяется с рамой. Она способна передвигаться по прямым направляющим вниз за счет работы двух гидроцилиндров либо кривошипного механизма. Такая конструкция дает возможность производить изменение угла резки листов разной толщины. Поворотные станки этого делать не позволяют. У них угол всегда остается таким, каким его задал завод-изготовитель установки.

2 Ножницы гильотинные Н3121 – паспорт и характеристики

Паспорт станка содержит следующие его технические данные:

  • максимальная длина заготовок для резки – 200 см;
  • масса – 7000 кг;
  • ширина (по заднему упору) отрезаемой заготовки – 50 см;
  • тормоз – ленточного типа;
  • количество кромок для резки – 4 штуки;
  • мощность двигателя – 18,5 кВт;
  • наибольшее усилие реза – 50000 кгс;
  • количество ходов режущего инструмента – от 40 и более в минуту;
  • усилие прижима – 2900 кг;
  • дистанция между стойками – 228,5 см;
  • наклон ножа (угол) – 2°10′.

Ножи твердостью от 54 до 58 НRC для описываемой гильотины производят по Государственному стандарту 5950–73 из горячекатаных листов стали 6ХВ2С, 5ХВ2С, 6ХС. Их вес равняется 4,08 килограммам.

Ножницы состоят из таких основных конструктивных элементов:

  • привод;
  • станина;
  • система смазки и электрического оборудования;
  • прижимная и ножевая балка;
  • муфта выключения;
  • защитная решетка и ограждения;
  • задний упор;
  • стол;
  • приводные валы.

Станина выполняется в сварной форме из листового металла. Три стяжки и рабочий стол соединяют в одно целое боковые стойки станка. Нижнее режущее приспособление (нож) крепится к столу. Оно позволяет задавать конкретную величину зазора и регулировать его значение.

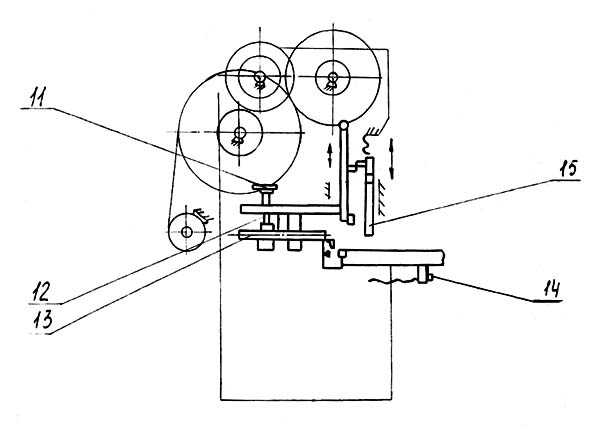

Привод гильотины обеспечивается через редуктор цилиндрического вида с двумя ступенями и клиноременную передачу двигателем. Ножевая балка устройства через шатуны принимает движение (возвратно-поступательное) от коленвала. Для ее уравновешивания имеется специальный механизм пружинного принципа действия (его так и называют – уравновешивателем).

Муфта агрегата выполнена в жесткой форме, располагает электромагнитом и двумя шпонами (поворотными). Ее конструкция существенно уменьшает расходы на эксплуатацию гильотинных ножниц, так как они функционируют без подачи воздуха.

К рабочему столу лист, который разрезают, прижимается штоками. Принцип соединения шатунов с ножевой балкой позволяет повышать на 2 сантиметра высоту ножей. Такая функция очень важна, так как дает возможность осуществлять резку листа в продольном направлении.

3 Гильотина НА3121 – характеристики и описание ножниц

Производится установка с параметрами, которые отвечают требованиям Технических условий 1983 года 2–041–1068. Используется данный станок, выполненный с верхним вариантом привода, чаще всего на заготовительных участках предприятий, занимающихся машиностроением.

Ножевая балка получает вращение от двигателя мощностью 17 кВт. Передается оно на эксцентриковый вал через тормозную муфту, передачу (клиноременную), редуктор (имеет цилиндрическую форму). После этого вращение поступает на кривошипно-шатунное устройство и только затем на балку.

Стол агрегата с нижними ножами, присоединяемыми к нему посредством винтов, опирается на стойки. Последние между собой скреплены гнутыми швеллерами, образуя станину. Зазор между нижними и верхними ножами регулируется передвижением стола по горизонтали.

Ножевая балка с ножами (верхними) представляет собой усиленную ребрами жесткости Г-образную сварную конструкцию. Боковые и передний упоры присоединены к столу. Задний упор монтируется на задней части ножевой балки, устанавливают его винтовым механизмом.

Пневматическая тормозная муфта фрикционного вида является жесткоблокированной, находится она на приводном валу (на левом его окончании). Уменьшение динамических нагрузок и компенсацию веса балки (ножевой) обеспечивают уравновешиватели (пневматические).

На подмоторной плите станка расположен электрический двигатель, который соединяется со станиной шарнирно. Тормоз насажен на коленвал (на правый его конец). Он обеспечивает периодичность приостановки станка за счет того, что шкив установлен к оси коленчатого вала эксцентрически. Торможение возможно в тот момент, когда балка (ножевая) достигает верхнего своего положения (силы инерции нивелируют явление ее забегания).

Паспорт на ножницы НА3121 дает описание и других составляющих частей и механизмов гильотины:

  • электромагнитное управление: магнит начинает функционировать по команде оператора станка (нажатие на педаль либо кнопку на пульте управления), возможна и автоматическая его работа.
  • муфта включения: расположена в ступице колеса (зубчатого) на коленвале, состоит из запорных и рабочих шпонок, двух неподвижных втулок и пружин;
  • задний упор: необходим для выполнения резки листов в поперечном направлении, в его конструкции предусмотрены цилиндрические по форме рейки, передвижение коих позволяет устанавливать линию упора на требуемую дистанцию от кромки режущего инструмента;
  • ограждение: необходимо для защиты вращающих частей гильотины, представляет собой четыре кожуха из стали толщиной 1,6 мм, они закрывают тормозной механизм агрегата, маховик передачи, шкив двигателя и приводные валы.

tutmet.ru

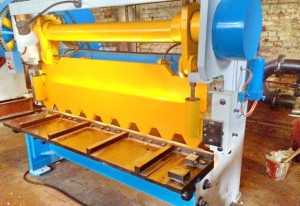

Hожницы гильотинные HA3121

Гильотина НА3121 считается востребованным оборудованием на промышленных предприятиях, в заготовительных компаниях и в обрабатывающих мастерских. НА3121 представляет собой режущий механизм для осуществления продольной и поперечной резки с помощью наклонного ножа. Гильотина может выполнять исключительно прямолинейную рубку металла.

Модель способна обрабатывать стальные листы толщиной до 12 мм и длиной не более 2-х метров. Режущий инструмент осуществляет движение только в верхнем и нижнем направлении.

Технические особенности

Рассмотрим основные характеристики ножниц:

  • жесткая сварная станина оборудования выполнена из листового металла;
  • боковые стойки НА3121 соединены с рабочим столом с помощью болтов, образуют одно целое, что придает конструкции жесткость;
  • позволяет регулировать величину зазора между верхним и нижним ножом горизонтально передвигающийся стол;
  • поступательные и возвратные движения ножевая балка с оснасткой принимает от коленвала;
  • для выравнивания ножа имеется механизм на основе пружины, что называют «уравновешиватель»;
  • для выполнения точной обработки, металлические листы прижимаются к рабочему столу штоками;
  • высота ножа повышается на 2 см за счет особого соединения ножевой балки и шатунов, что также позволяет резать в продольном направлении;
  • привод в модели НА3121 мощностью 17 кВт располагается сверху;
  • жесткоблокированная фрикционная тормозная муфта крепится на валу привода и минимизирует риск выхода из строя станка в целом;
  • тормоз станка установлен на коленвал, благодаря чему обеспечивается периодическая приостановка НА3121;
  • процесс торможения рабочего хода происходит в тот момент, когда ножевая балка достигает верхнего положения;
  • имеются специальные ограждения в виде кожуха из стали толщиной 1,6 мм, основная функция которых — это защита приводных валов, тормозной системы, маховика передачи и шкив двигателя;
  • наличие заднего упора позволяет выполнять резку металла в поперечном направлении;
  • управление гильотиной производится педалью и кнопками.

Обратите внимание! Для осуществления качественной резки металла рекомендуется использовать ножи твердостью 54-58 HRC.

Преимущества

Благодаря НА3121 есть возможность производить максимально точную и ровную резку металлических изделий, на срезе которые не будут иметь зазубрины и другие грубые дефекты. Такой станок может осуществлять свою работу без подвода воздушного потока, что значительно уменьшает эксплуатационные расходы при работе с НА3121. Оборудование имеет усилие прижима — 29 кН и усилие реза — 500 кН, как и у модели НА3122.

Данный вариант станка пригодится на тех предприятиях, где ежедневно нужно выполнять резку и рубку длинномерных металлических заготовок листового и полосового металлопроката в холодном состоянии.

Прочная и надежная конструкция гильотинных ножниц позволяет выполнять резку с высокой точностью при допустимой нагрузке на рабочий инструмент. Разрешается рубка на НА3122 неметаллических заготовок при условии, что материал не будет портить режущую кромку оснастки.

Комплектация

Кроме ножниц и инструкции по эксплуатации, в стандартную комплектацию входит педаль управления и запасные инструменты. Дополнительно конструкцию гильотины можно модернизировать рольгангами, что подают в зону резания заготовки, а также лазерным указателем и откаткой тележкой.

Станок НА3121 нашёл своё применение, как в мелкосерийном производстве, так и на крупных строительных и заготовительных объектах. Гильотина НА3121 — это отличное сочетание цены, качества и компактности.

stanew.ru

Гильотинные ножи « ООО «ОМТС» Запасные части к станкам, оснастка и комплектующие.

1
Ножи для гильотины НБ5222
360х75х251 850
2
Ножи для гильотины НГ5224
450х60х161 350
3
Ножи для гильотины НД3314Г
425х60х161 155/1 210
4
Ножи для гильотины Н313
500х120х50дог.
5
Ножи для гильотины Н7120
508х70х252 150
6
Ножи для гильотины СТД-9А
510х60х201 800
7
Ножи для гильотиныН3121
520х75х252 750
8
Ножи для гильотины НД3317Г
520х75х252 750
9
Ножи для гильотины НД3318Г
520х80х252 770
10
Ножи для гильотины НА3121
540х60х161 475/1 420
11
Ножи для гильотины НК3416
540х60х161 475/1 420
12
Ножи для гильотины НБ3118
540х60х161 475/1 420
13
Ножи для гильотины НК4318
540х60х161 475/1 420
14
Ножи для гильотины Н475
550х60х161 450
15
Гильотинные ножи
550х60х16 косые1 770
16
Ножи для гильотины Н477
550х60х18 косые1 990
17
Ножи для гильотины Н477
550х60х222 150
18
Ножи для гильотины Н3218Б
550х60х20 (ф14)1 950
19
Ножи для гильотины Н3118
550х60х20 (М12)1 950
20
Ножи для гильотины НГ13
550х60х24 (ф18)2 340
21
Гильотинные ножи
550х100х253 750
22
Гильотинные ножи
670х60х24 (ф18)2 820
23
Гильотинные ножи
670х65х202 570
24
Ножи для гильотины НГ16
670х60х252 830
25
Ножи для гильотины Н3111
550х70х25 (ф18)2 700
26
Гильотинные ножи
570х60х161 600
27
Ножи для гильотины Н478
570х75х25 (М16)2 825
28
Гильотинные ножи
570х75х27 (М16) косые3 190
29
Ножи для гильотины НД3221
570х75х25 (М16)2 850
30
Гильотинные ножи
570х75х27 (М16) косые3 190
31
Ножи для гильотины Н478М
575х70х20(М16) косые2 300
32
Ножи для гильотины Н3118
590х60х16(ф14)1 570
33
Гильотинные ножи
590х60х202 065
34
Гильотинные ножи
600х140х50дог.
35
Ножи для гильотины Н3121
625/310х60х252 600/1 360
36
Гильотинные ножи
650х55х202 050
37
Гильотинные ножи
680х55х202 150
38
Ножи для гильотины Sт10/2550
700/500/186х65дог.
39
Ножи для гильотины Blemedizdelie
725х50х12.5дог.
40
Гильотинные ножи
730х75х253 400
41
Ножи для гильотины НГ 474
732х74х18(ф18)2 650
42
Ножи для гильотины НА3218
795х75х253 700
43
Ножи для гильотины SNIA 3150
801х99х305 900
44
Ножи для гильотины NTH 3150/25
800х120х367 900
45
Ножи для гильотины ScТР/16/3150
810х125х358 070
46
Гильотинные ножи
860х75х254 170
47
Ножи для гильотины ScТР/10/2500
870х100х255 400
48
Гильотинные ножи
885х100х306 650
49
Ножи для гильотины Н472
900х55х162 500
50
Гильотинные ножи
1000х100х40дог.
51
Ножи для гильотины Н407
1010х120х257 800
52
Ножи для гильотины JAROMET
1026/513х60х203 700/1 800
53
Ножи для гильотины NTE-Е 3150
1055х80х204 650
54
Ножи для гильотины НА3221
1070х100х308 380
55
Ножи для гильотины НБ3118
1080х75х204 500
56
Ножи для гильотины НА3222
1080х100х256 900
57
Ножи для гильотины НБ3221
1080х100х256 900
58
Гильотинные ножи
1080х100х308 280
59
Ножи для гильотины НК3421
1080х105х288 500
60
Ножи для гильотины НА3222
1080х125х3010 700
61
Ножи для гильотины НБ3222
1080х140х3513 150
62
Ножи для гильотины НА3225
1080х165х4518 290
63
Ножи для гильотины Н478А
1100х125х3011 350
64
Гильотинные ножи
1100х140х3513 250
65
Ножи для гильотины Н481
1100х140/150х40дог.
66
Ножи для гильотины Н483
1100х165х45дог.
67
Гильотинные ножи
1200х80х255 870
68
Гильотинные ножи
1250х100х40дог.
69
Ножи для гильотины ScТР25
1250/1000х100х40(45)дог.
70
Гильотинные ножи
1250/1000х100х40(45)дог.

omtc-russia.ru

Ножи для гильотин из стали 6хс, 6хв2с, 9хс в Москве гильотинные ножи на заказ

Производим ножи гильотинные для импортного и отечественного оборудования. Ножи для гильотины изготавливаются только из высококачественной легированной стали 6ХС, 9ХС, 6ХВ2С. На складах предприятия всегда имеется достаточный запас ножей стандартных размеров, также возможно изготовление ножей для гильотин  по чертежам и эскизам Заказчика.

В металлообработке широко применяют ножницы гильотинные. Они подразделяются на следующие разновидности: ручные, механические, пневматические и гидравлические.

Какое бы Вы оборудование не применяли, эффективность резки будет зависеть напрямую от качества ножей. Мы изготавливаем и предлагаем Заказчикам все виды ножей для гильотин по металлу, совмещая высокое качество и доступность цен.

Основные стандартные изделия всегда есть в наличии на нашем складе. Если Заказчику требуется нестандартный гильотинный нож, мы изготовим его по чертежам или эскизам.

Обратите внимание ножи могут изготавливаться по любым размерам! — сделать заказ

Стоимость изготовления гильотинных ножей:

Название Модель Размер, мм
Цена
1 Нож для гильотины НБ5222 360х75х25 1850
2 Нож для гильотины НГ5224 450х60х16 1350
3 Нож для гильотины  НД3314Г  425х60х16 1210
4 Нож для гильотины  Н313  500х120х50 дог.
5 Нож для гильотины  Н7120  508х70х25 2150
6 Нож для гильотины  СТД-9А  510х60х20  1800
7 Нож для гильотины  Н3121  520х75х25  2750
8 Нож для гильотины  НД3317Г  520х75х25  2750
9 Нож для гильотины  НД3318Г  520х80х25  2770
10 Нож для гильотины  НА3121  540х60х16  1475
11 Нож для гильотины  НК3416  540х60х16  1475
12 Нож для гильотины  НБ3118  540х60х16  1475
13 Нож для гильотины  НК4318  540х60х16  1475
14 Нож для гильотины  Н475  550х60х16  1450
15 Нож для гильотины  Н475  550х60х16 косые  1770
16 Нож для гильотины  Н477  550х60х18 косые  1990
17 Нож для гильотины  Н477  550х60х22  2150
18 Нож для гильотины  Н3218Б  550х60х20 (ф14)  1950
19 Нож для гильотины  Н3118  550х60х20 (М12)  1950
20 Нож для гильотины  НГ13  550х60х24 (ф18)  2340
21 Нож для гильотины  НГ13  550х100х25 3750
22 Нож для гильотины  НГ13  670х60х24 (ф18) 2820
23 Нож для гильотины  НГ13  670х65х20  2570
24 Нож для гильотины НГ16 670х60х25 2830
25 Нож для гильотины  Н3111  550х70х25 (ф18) 2700
26 Нож для гильотины  Н3111  570х60х16  1600
27 Нож для гильотины  Н478  570х75х25 (М16)  2825
28 Нож для гильотины  Н478  570х75х27 (М16) косые 3190
29 Нож для гильотины  НД3221  570х75х25 (М16) 2825
30 Нож для гильотины  НД3221  570х75х27 (М16) косые 3190
31 Нож для гильотины  Н478М  575х70х20(М16) косые 2300
32 Нож для гильотины  Н3118  590х60х16(ф14) 1570
33 Нож для гильотины  Н3118  590х60х20 2065
34 Нож для гильотины  Н3118  600х140х50 дог.
35 Нож для гильотины  Н3121  625/310х60х25  2600 / 1360
36 Нож для гильотины  Н3121  650х55х20  2050
37 Нож для гильотины  Н3121  680х55х20 2150
38 Нож для гильотины  Sт10/2550  700/500/186х65  дог.
39 Нож для гильотины  Blemedizdelie  725х50х12.5 дог.
40 Нож для гильотины  Blemedizdelie  730х75х25 3400
41 Нож для гильотины  НГ474  732х74х18(ф18) 2650
42 Нож для гильотины  НА3218  795х75х25 3700
43 Нож для гильотины  SNIA 3150  801х99х30 5900
44 Нож для гильотины  NTH 3150/25  800х120х36 7900
45 Нож для гильотины  ScТР/16/3150  810х125х35 8070
46 Нож для гильотины ScТР/16/3150  860х75х25 4170
47 Нож для гильотины  ScТР/10/2500  870х100х25 5400
48 Нож для гильотины   ScТР/10/2500  885х100х30 6650
49 Нож для гильотины  Н472  900х55х16 2500
50 Нож для гильотины  Н472  1000х100х40 10620
51 Нож для гильотины  Н407  1010х120х25 7800
52 Нож для гильотины  JAROMET  1026/513х60х20 3700 / 1800
53 Нож для гильотины  NTE-Е 3150  1055х80х20 4650
54  Нож для гильотины  НА3221  1070х100х30 8380
55  Нож для гильотины  НБ3118  1080х75х20 4500
56 Нож для гильотины  НА3222  1080х100х25  6900
57 Нож для гильотины  НБ3221  1080х100х25  6900
58 Нож для гильотины  НБ3221  1080х100х30  8280
59  Нож для гильотины  НК3421  1080х105х28  8500
60 Нож для гильотины  НА3222  1080х125х30  10700
61 Нож для гильотины  НБ3222  1080х140х35  13150
62 Нож для гильотины  НА3225  1080х165х45 18290
63  Нож для гильотины  Н478А  1100х125х30 11350
64 Нож для гильотины  Н478А  1100х140х35 13250
65  Нож для гильотины  Н481  1100х140/150х40 дог.
66 Нож для гильотины  Н483  1100х165х45 18526
67 Нож для гильотины  Н483  1200х80х25 5870

Вам требуется изготовление промышленных ножей различного назначения — Звоните 8 (831) 225 01 97

Наш завод много лет занят в сфере выпуска инструментов для гильотинных ножниц.  Ножи гильотинные применяются для резки:

  1. Горячего металла.
  2. Холодного металла.

Специалисты нашей компании много лет выполняют изготовление высококачественной промышленной продукции. На нашем предприятии можно купить гильотинные ножи или сделать заказ по Вашим чертежам, цены в данном случае будут рассчитываться индивидуально. На сайте представлен большой выбор продукции, выбирайте, а если не найдете, то, что нужно, позвоните менеджеру и наши специалисты сделают изделие по Вашим эскизам или чертежам.

Звоните или оставляете заявку на сайте

Согласуем чертежи и стоимость изготовления

Изготавливаем и доставляем в оговоренные сроки

Применение гильотинных ножей

Гильотинные ножи используются в металлообрабатывающем оборудовании ножницы-гильотина, которое режет и раскраивает листы. Резку материала при помощи данного инструмента можно выполнять вдоль и поперек. Данный тип промышленных ножей позволяет получить рез без зазубрин, причём сами ножи не портят полотно.

Материал, который требуется обработать, укладывается между промышленными ножами и раскраивается за счёт опускания верхнего лезвия. Точность резки продукции создается прижимным устройством. Кроме того, в станочном оборудовании присутствует градуированный упор для серийных срезов и подающий выдвижной стол. Некоторые модели включают в конструкцию ещё и специальный поддон возврата для сбора срезанного материала. Главная характеристика, которая определяет механизм работы агрегата, это какой длины получился срез.

Ножи для гильотинных ножниц изготовим на заказ

Ножи гильотинных ножниц можно заказать через сайт или через менеджера компании, связавшись с ним по телефонному номеру или по электронной почте. Если у вас возникнут сложности или вопросы обратитесь к консультанту. Консультация проводится бесплатно.



promnoji.ru

Ножницы гильотинные кривошипные НА3121 от завода-производителя

Ножницы гильотинные НА3121 (гильотина) предназначены для прямолинейной резки листового и полосового материалов. Гильотина применяется в заготовительных цехах машиностроительных предприятий. На ножницах возможна резка неметаллических листовых материалов исключающих затупление и растрескивание кромок ножей. Станина сборная с неподвижным столом, на котором закреплен комплект ножей. Ножевая балка перемещается по боковым роликовым опорам, а в передней части по двум плоским направляющим. Управление ножницами кнопочное и педальное. Режим работы: наладочный, одиночные и непрерывные хода.

  • Ножницы кривошипные листовые с наклонным ножом модели НА3121 предназначены для резки листового материала с σ=50 кгс/мм2.
  • Поперечная резка листа толщиной 12,0 мм и шириной 2000 мм производится за один ход ножа.
  • Продольная — при длине реза более 2000 мм, производится рядом повторных резов при продвижении листа вдоль линии реза.
  • Резка может производиться как при разметке, так и с помощью заднего упора.
  • гильотинные НА3121 могут быть использованы на складах и цехах различных предприятий, при раскрое листовой стали.
  • При резке стали с пределом прочности больше или меньше 50 кг/мм2 для расчета максимальной толщины реза НЕОБХОДИМО ПОЛЬЗОВАТЬСЯ ФОРМУЛОЙ, УКАЗАННОЙ В РАЗДЕЛЕ «РЕГУЛИРОВАНИЕ», при этом твердость разрезаемого листа не должна превышать 35 единиц Роквелла по шкале «С».

Расположение составных частей ножниц НА3121

  1. Станина НА3121.11.001
  2. Ножевая балка НА3121.31.001
  3. Прижимная балка НА3121.32.001
  4. Привод НА3121.21.001
  5. Валы приводные НА3121.22.001
  6. Редуктор цилиндрический НА3121.23.001
  7. Задний упор НА3121.33.001
  8. Уравновешиватель НА3121.34.001
  9. Установка ВПК НА3121.41.001
  10. Ограждение НА3121.71.001
  11. Воздухопровод НА3121.42.001
  12. Ограждение зоны реза НА3121.72.001

Пульт управления ножниц НА3121

  1. Кнопка «Пуск» электродвигателя главного привода;
  2. Кнопка включения пневмомуфты;
  3. Кнопка «Стоп непрерывных ходов».;
  4. Переключатель освещения зоны реза;
  5. Кнопка «Общий стоп»;

Схема кинематическая ножниц гильотинных, кривошипных НА3121

Станина ножниц НА3121

Станина является базовым узлом ножниц НА3121, на котором крепятся все остальные узлы ножниц. Станина представляет собой сварную конструкцию, состоящую из двух стоек, связанных между собой швеллерами. На стойки опирается стол, к которому болтами крепятся нижние ножи. Установка ножа по высоте при переточках производится подшлифовкой прокладок, расположенных под ножами.

Привод и валы приводные ножниц НА3121

Привод ножниц НА3121 осуществляется от электродвигателя через клиноременную передачу на маховик, через зубчатые колеса и пневматическую муфту на коленчатый вал Электродвигатель крепится на подмоторной плите, шарнирно укрепленной на станине.

Пневматическая муфта-тормоз ножниц НА3121

На левом конце приводного вала ножниц НА3121 устанавливается пневматическая муфта-тормоз.

Муфта-тормоз , жестко сблокированная многодисковая фрикционная с пневматическим включением и состоит из следующих частей.

Ведущей — ведущих дисков 1 муфты с фрикционными накладками; Ведомой — ступицы 2 с неподвижно присоединенным поршнем 3; цилиндра 4, перемещающегося вдоль оси, опорных дисков 5 муфты и тормоза, установленных на резьбе ступицы 2 и поршня нажимного диска тормоза, установленного жестко на цилиндре 4 промежуточного диска 12 муфты; тормозной — тормозного диска 7 с фрикционными накладками.

Работа муфты-тормоза заключается в следующем:

Сжатый воздух через отверстия «Б» в поршне 3 поступает в пневмокамеру 8. Под воздействием сжатого воздуха цилиндр 4 перемещается вдоль оси вала в сторону муфты и зажимает ведущие диски 1 муфты, связанные с маховиком через пальцы, обеспечивая номинальный крутящийся момент. Вращение через ступицу 2 передается на вал. При выпуске сжатого воздуха из пневмокамеры 8 под действием пружин 9 цилиндр 4 возвращается в сторону тормоза и зажимает тормозной диск 7, связанным подвижно в осевом и неподвижно в радиальном направлениях, с неподвижной частью машины, производя торможение ведомых частей.

Балка ножевая ножниц НА3121

Ножевая балка представляет собой сварную конструкцию Г образной формы, усиленную ребрами. К ножевой балке крепится задний упор. Усилие от коленвала на нож передается двумя шатунами. В верхнем положении балка удерживается пружинами уравновешивателя, шарнирно — соединенного с балкой, а при ремонте ФИКСИРУЕТСЯ В ВЕРХНЕМ ПОЛОЖЕНИИ ДВУМЯ ШТЫРЯМИ ?25, ВСТАВЛЕННЫМИ В ОТВЕРСТИЯ НАПРАВЛЯЮЩИХ НОЖЕВОЙ БАЛКИ.

Прижим и ограждение зоны реза ножниц НА3121

Во время работы ножниц НА3121 разрезаемый лист прижимается к столу прижимной балкой. При движении ножевой балки вниз прижимная балка под действием пружин опускается и прижимает лист, причем ВНАЧАЛЕ ОСУЩЕСТВЛЯЕТСЯ ПРИЖИМ ЛИСТА, А ЗАТЕМ НАЧИНАЕТСЯ РЕЗ. Подъем прижима осуществляется упорами ножевой балки, упирающимися в платики прижима. РЕГУЛИРОВКИ УСИЛИЯ ПРИЖИМА ОСУЩЕСТВЛЯЕТСЯ ГАЙКАМИ, СЖИМАЮЩИМИ ПРУЖИНУ ПРИЖИМНОЙ БАЛКИ. К направляющим планкам прижима жестко закреплено ограждение зоны реза, предохраняющее руки рабочего от попадания под прижим.

Упор задний ножниц НА3121

Задний упор устанавливается с тыльной стороны ножевой балки ножниц НА3121 и служит упором для листа при поперечной резке. Задний упор состоит из упорной линейки и двух цилиндрических реек, перемещаемых вручную маховичками, сидящими на валах шестерен, находящихся в зацеплении с рейками. При резке полосы шириной более 350 мм задний упор снимается с помощью вращения маховичков.

Уравновешиватель ножниц НА3121

Уравновешиватель служит для компенсации веса ножевой балки, снижения динамических нагрузок при работе ножниц.

Ограждение ножниц НА3121

Ограждение ножниц НА3121 сварной конструкции выполнено из тонколистовой стали. Состоит из четырех кожухов, которые закрывают шкив мотора, маховик, клиноременную передачу шестерни и зубчатые колеса. Все ограждения крепиться к станине болтами.

Схема пневматическая ножниц НА3121

Пневмосистема ножниц НА3121 состоит из воздухопровода и накопителя.
Воздухопровод с ресивером обеспечивает подачу сжатого воздуха в пневмокамеру муфты-тормоз.

  1. Накопитель (ресивер)НА3121-11-013
  2. Блок кондиционирования БК-16-2 УХЛ4 с манометром
  3. Пневмораспределитель сдвоенный трехлинейный У7124
  4. Муфта тормоз УВ3135

Пневмоаппараты, входящие в пневмосистему ножниц НА3121, крепятся на левой стойке станины и соединены между собой с помощью труб и напорных рукавов и концевыми соединениями в последовательности, указанной на схеме пневматической принципиальной. Влагоотделитель и маслораспылитель требуют сохранения вертикального положения. Муфта-тормоз установлена с левой стороны ножниц. Установка блока кондиционирования на ножницах должна осуществляться таким образом, чтобы направление движения воздушного потока совпадало с направлением стрелок на корпусах влагоотделителя, регулятора и маслораспылителя.

Схема смазки ножниц НА3121

Обозначение по схеме

Смазываемая точка

Способ смазки

Смазочный материал

Периодичность смазки

1-2

Упоры силового вала

шприцем



ЦИАТИМ 203

ГОСТ 8773-73

Один раз в смену

3-4

Шатунные шейки

5-6

Пальцы шатуна

7-8

Направляющие ножевой балки

9-10

Направляющие прижимной балки

11

Подшипники маховика

12

Подшипники головки воздухоподводящей

13-14

Валы приводной и промежуточный

Смазка ножниц НА3121 производится от установленных пресс-масленок. Через все установленные на ножницах индивидуальные масленки смазка производится при помощи ручного шприца. Шестерни привода смазываются путем закладывания смазки соответственно на зубья шестерен. В процессе работы ножницы необходимо смазывать так, чтобы СМАЗКА ВЫСТУПАЛА С БОКОВЫХ МЕСТ РАСПОЛОЖЕНИЯ ПОДШИПНИКОВ СКОЛЬЖЕНИЯ. Выступающая из зазоров смазка удаляется. Необходимо периодически проверять состояние масленок и маслопроводящих отверстий. НЕ РЕЖЕ ОДНОГО РАЗА В ТРИ МЕСЯЦА СМАЗОЧНЫЕ ОТВЕРСТИЯ СЛЕДУЕТ ПРОМЫВАТЬ ЧИСТЫМ КЕРОСИНОМ.

vmstanki.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
