Содержание

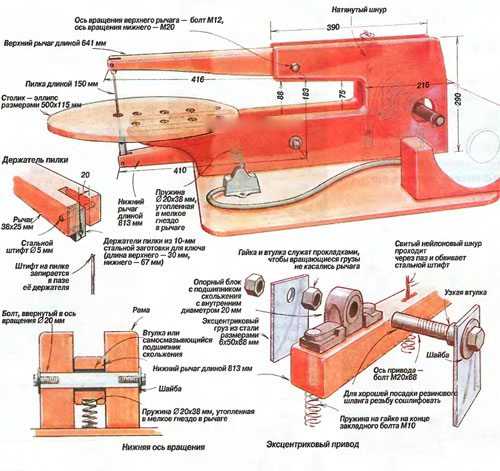

Чудо-лобзик для художественного выпиливания

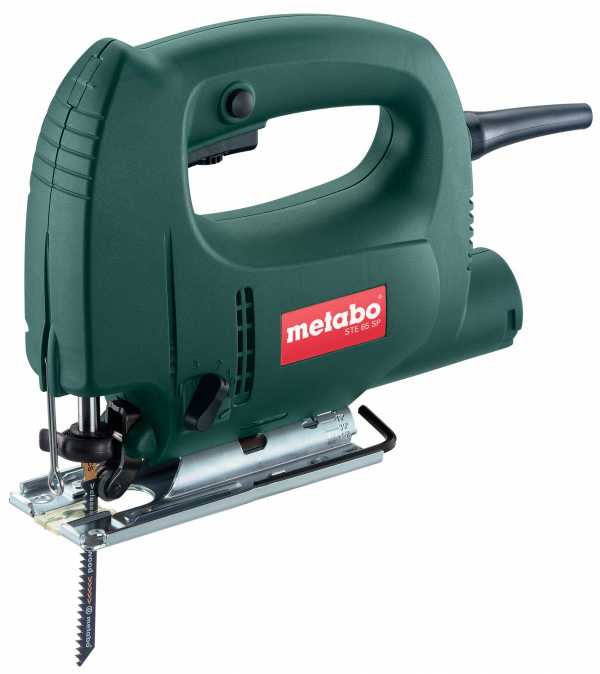

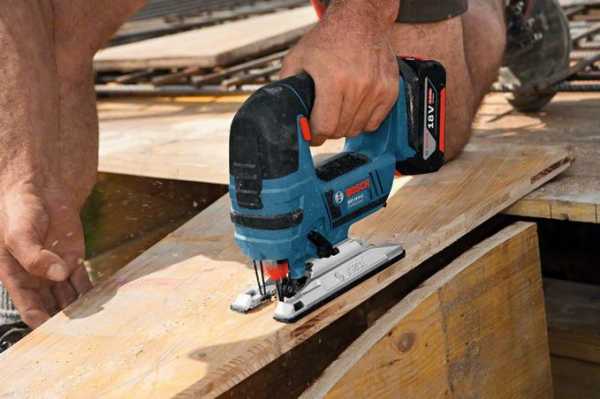

Электрический лобзик применяется домашними мастерами для создания красивых изделий из фанеры и дерева. Используются такие поделки в самых разных целях. Они могут носить декоративный характер или служить в качестве предметов быта. Каждому домашнему мастеру, который интересуется этим занятием, следует знать особенности работы с инструментом.

Как использовать «чудо-лобзик», и что с его помощью можно вырезать, следует узнать подробнее.

Тонкости работы с лобзиком

Лобзик представляет собой универсальный прибор, который используется для резки фигурных изделий из различных материалов. Все что, потребуется – правильно выбрать полотно. Важно разобраться, и как вырезать фигуры сложных форм. Многим начинающим мастерам требуется разобраться, как изготавливаются скосы у досок и различные составные элементы поделок. Электрические лобзики лучше всего работают при резке дерева хвойных пород. Однако толщина элементов, из которых выполняется резка, не должна превышать 3,8 см.

Полотна, которые будут вставляться в лобзик, довольно часто гнутся и оставляют скошенные края. Прямой рез обычно получается при использовании хорошо заточенного лезвия. При этом не следует слишком давить на инструмент во время работы.

Сначала следует запустить пилу на самой большой скорости, а затем выбрать угол наклона лезвия. Это позволит получить меньшее количество сколов. В материалах, обладающих повышенной хрупкостью, необходимо сверлить отверстия. Это позволит без лишнего риска отпилить заготовку. В результате не образуется сколов детали.

Чтобы резка выполнялась быстро, следует использовать грубые лезвия. Однако следует учитывать, что при выборе таких расходных элементов впоследствии их будет тяжелее зашкуривать. Лезвия для электрических лобзиков изготавливаются таким образом, чтобы рез выполнялся при ходе полотна вверх.

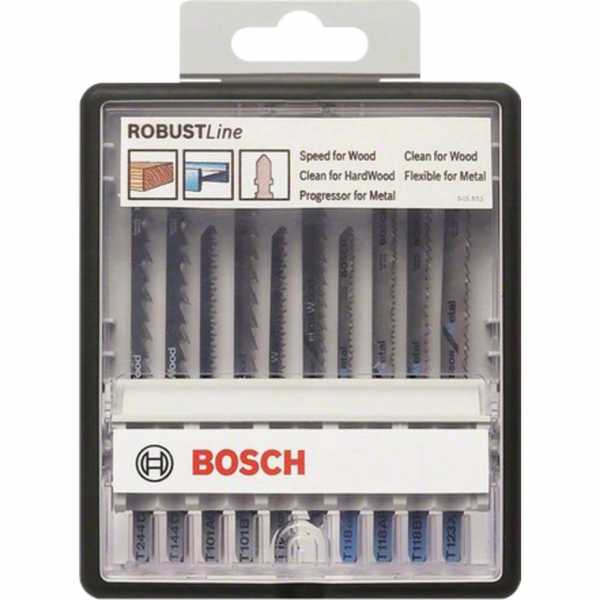

Правильный выбор лезвия

Выбор лезвия для электрического лобзика является основным моментом при резке дерева и фанеры. Нередко лобзик лежит без дела в хозяйстве домашнего мастера. Однако когда необходимо выполнить сложный узор, этот инструмент необходим как никогда.

Довольно часто электрический лобзик используется в качестве инструмента для вырезания отверстия в столешнице или при монтаже кухонной мойки. Применяется такой инструмент и для резки металла. При использовании других пил часто не получается выполнить поставленные задачи. Лобзик представляет собой универсальный прибор. С ним может работать как новичок, так и опытный домашний мастер. В результате можно получить отличные результаты, используя разные материалы – пластик, дерево, фанера.

Как работать с инструментом

Лобзик используется для множества задач. Его основной функцией является резка  кривых форм в деревянных изделиях. Получить плавные изгибы при использовании этого инструмента довольно просто. Основание инструмента следует держать ровно на заготовке. Когда подготовка будет завершена, можно приступать к основной работе. Затем включается двигатель и прибор медленно двигают по отмеченной заранее линии, на расстоянии 2 мм от нее. Тонкую шлифовку выполняют позже.

Пилу следует перемещать в таком темпе, чтобы лезвие легко разрезало материал без каких-либо отклонений. Лобзик отлично работает при поперечном резе досок. Упор необходимо применять, если требуется получить идеальный разрез. Скошенные резы с использованием лобзика выполнять довольно просто. Перед работой необходимо крепко закрепить заготовку.

Если выполняется наклонный или вертикальный рез, расстояние между лезвием и упором устанавливается таким, как и на циркулярном столе. При необходимости выполнить точный и длинный рез работать лобзиком получается с трудом. В этом случае сначала используют циркулярную пилу. Окончательная резка элемента выполняется лобзиком. Его необходимо крепко прижимать к внутренней стороне размеченной линии.

С чего начинать

Сначала грамотно организуется рабочее место. Выполнить это условие особенно важно для качественного выполнения резки. Если пространство будет обустроено правильно, работать будет удобно и комфортно. Это условие необходимо для создания качественного изделия.

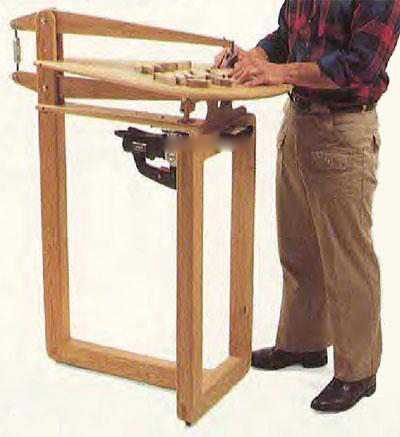

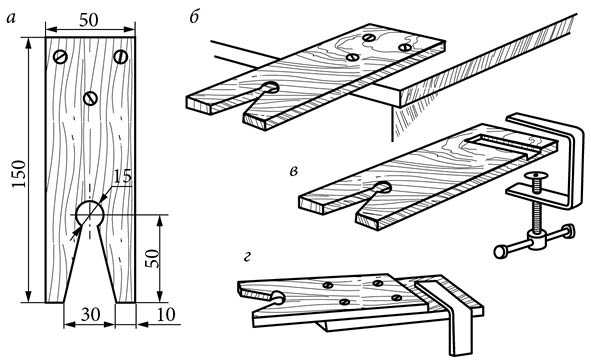

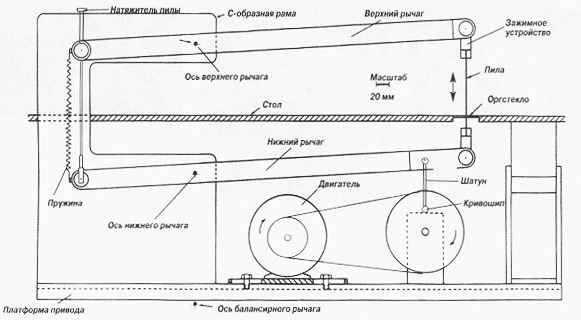

Упорная конструкция представляет собой специальный станок. В народе его называют «ласточкин хвост». Такой стол выполняется из доски прямоугольной формы. Она имеет клиновидный разрез, который переходит в рабочую зону. Ласточкин хвост крепят на краю стола.

Работа электрическим лобзиком осуществляется стоя или сидя. Заготовка должна располагаться на расстоянии от глаз в 40 см. Необходимо, чтобы лампа освещения была установлена спереди от мастера. Ее размещают под углом к поверхности.

Подготовка инструмента

Пилящее полотно в лобзике необходимо фиксировать в строго вертикальном положении. Зубья должны смотреть вниз. Перед работой необходимо хорошо натянуть полотно. Степень натяжения необходимо регулировать при помощи сжатия рамки. Прибор необходимо упереть в край стола. Затем следует затягивать барашки пассатижами. При распрямлении рамы  полотно натянется.

Чтобы выпиливать лобзиком детали небольшого размера, или фигуры с резкими контурами, требуется выбирать пилки небольшого размера. При этом требуется использовать полотна с большим количеством узоров на дюйм. При их использовании лобзик не заедает при выполнении поворотов. Распил создается аккуратный и тонкий. Если выполняются изделия из фанеры крупного размера, требуется использовать полотна, имеющие большие зубцы.

Как выпиливать лобзиком

Для получения аккуратного распила необходимо выполнить ряд условий:

  • Рука, которая держит лобзик, должна двигаться только вертикально.
  • Все движения необходимо совершать максимально плавно, без рывков. Кроме того, они должны выполняться с максимальной амплитудой. Это необходимо для задействования всего полотна.
  • Второй рукой в процессе работы заготовка плавное поворачивается.
  • Не следует слишком давить пилкой на заготовку. Недопустимо боковое давление на лезвие.
  • Художественное выпиливание осуществляется только тогда, когда пилка перемещается сверху вниз. По этой причине обратное движение необходимо выполнять без нажима.

При работе ручным лобзиком его необходимо вести не по отмеченной линии. Полотно следует проводить по внутренней стороне контура. Это обусловлено наличием пропила после выпиливания. После завершения работы один из зажимов следует ослабить. Рамка прибора не должна утратить упругости.

Шкатулка для украшений

Сделать красивую и вместительную шкатулку для украшений можно ко Дню влюбленных или на Международный женский день. Чтобы выполнить такую поделку, понадобится использовать точный чертеж. Работа делится на несколько этапов.

Подготовка рабочей зоны

Перед началом выпиливания деталей шкатулки следует подготовить свое рабочее пространство. Для этого устанавливается специальный стол. На нем и будет создаваться поделка. При этом соблюдаются такие правила:

  • Во время работы за столом не должно быть лишних предметов.
  • Прибор для резки должен быть всегда под рукой. Для него отводится определенное место.
  • Верстак. Его размещают в проветриваемом помещении. В комнате должно быть светло и просторно.

Однако не всегда получается устанавливать стол для выпиливания лобзиком в нужном месте. К обычной квартире верстак обычно размещают на балконе, если он утеплен. При  этом можно работать над поделками в любую погоду.

Выбор фанеры

Для шкатулки необходимо использовать фанерный лист. Когда выбирается заготовка, следует обратить внимание на довольно часто появляющиеся дефекты – трещины или сучки. Заготовку подбирают толщиной, которая указывается в схеме. Чтобы перевести рисунок на материал, следует:

  • Обработать заготовку наждачкой. Начинать следует с крупнозернистого материала. Заканчивается такая обработка наждачной бумагой с мелкими зернами.
  • Необходимо, чтобы поверхность была ровной. Для этого необходимо зафиксировать наждачку в шлифовальном устройстве. Если его нет, можно взять небольшой брусок, и обернуть его наждачной бумагой.
  • Производят шлифование вдоль слоев древесины.
  • Заготовку шлифуют до того момента, пока ее поверхность не станет максимально гладкой.

После такой подготовки следует перенести на нее шаблон поделки.

Перенос шаблона на фанерный лист

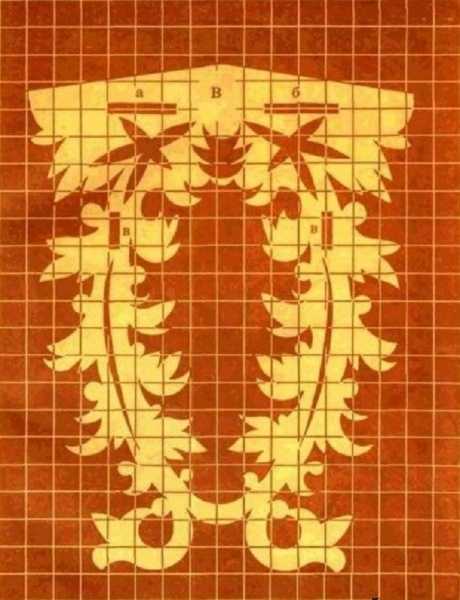

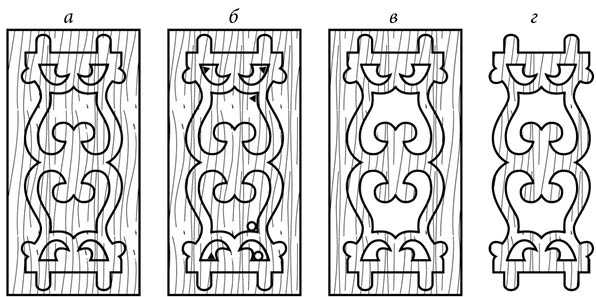

Перед началом выпиливания следует перенести подготовленный рисунок на фанерную заготовку. Сначала придется распечатать чертеж на бумаге. Для переноса необходимо иметь кальку и ручку. Сначала шаблон крепится к заготовке скотчем. Имея перед собой заготовку, следует подумать, как вырезать разные элементы шкатулки, максимально сэкономив имеющийся материал.

Выпиливание шкатулки

Во время выпиливания требуется придерживаться некоторых правил:

  • Лобзик должен располагаться перпендикулярно изделию.
  • Необходимо следить, чтобы все движения выполнялись максимально плавно. Не следует торопиться во время выпиливания – так можно допустить ошибку и испортить кусок материала.
  • Необходимо использовать выпиловочный столик.
  • Сначала необходимо выпиливать внутренние элементы. Только после этого приступают к резке контура.

При уходе с линии реза необходимо откорректировать линию надфилем во время сборки изделия.

Совет! В процессе работы руки будут уставать. Производительность при этом значительно падает. Пальцы и глаза серьезно устают. Все это может привести к травмам рук. Именно поэтому необходимо делать перерывы в работе.

Сборка шкатулки

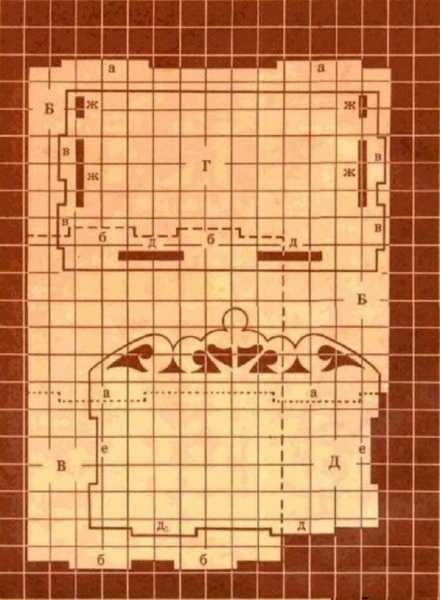

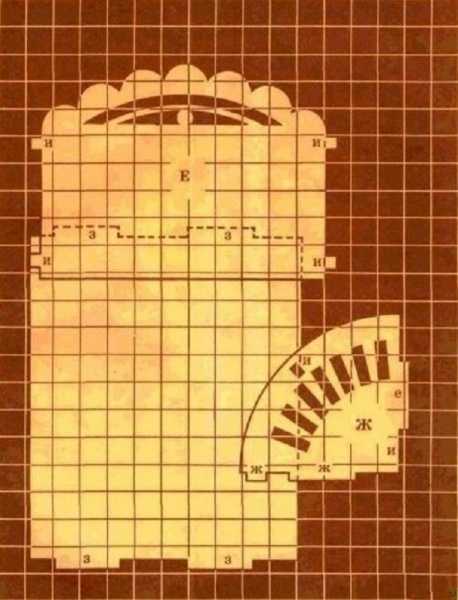

Перед сборкой необходимо ознакомиться с чертежом изделия. Совмещение деталей шкатулки для украшений не требует тонкой работы. Перед склейкой разных элементов необходимо убедиться, что их можно без проблем собрать воедино. После нескольких сборок изделия без возникновения сложностей следует приступать к склеиванию деталей. Обычно для этой цели используется состав ПВА. Во время работы необходимо устранять подтеки клея.

Сборка модели паровоза

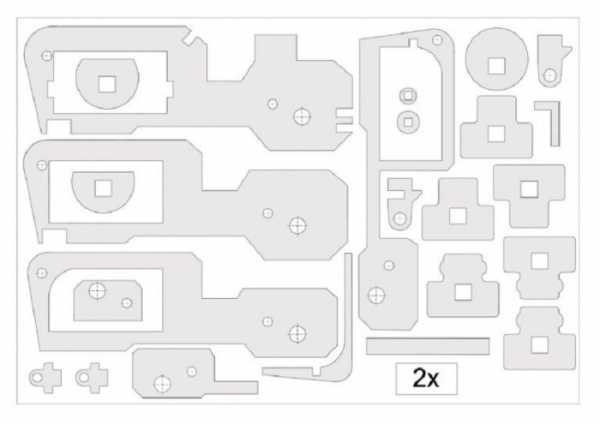

Когда материал будет подготовлен, а чертеж распечатан, следует приступать к процессу перевода схемы на заготовку. При этом необходимо учитывать некоторые правила работы. Многие домашние мастера склонны переводить чертеж на фанеру только с использованием копировки и карандаша. Однако можно воспользоваться и «Черной лентой». При выборе этого средства чертеж склеивается с заготовкой. Затем схема смывается с фанеры водой, что позволяет оставить только линии разметки.

Затем можно выполнять отверстия в деталях будущего паровоза. В деталях паровоза присутствуют части пазов, выпиливаемые изнутри. Для выполнения таких элементов следует сделать в них отверстия ручной дрелью или шилом. Отверстия должны выполняться не менее 1 мм диаметром. Чтобы при создании отверстий не испортить поверхность стола, следует подложить под заготовку дощечку.

Теперь можно выпиливать детали. Не следует торопиться при выпиливании. Основное правило – удерживать лобзик под прямым углом к обрабатываемой заготовке. Все элементы необходимо выполнять плавно, не допуская неровностей.

Отправить комментарий

2proraba.com

Выпиливание из фанеры - советы и рекомендации

Любые строительные материалы подгоняются под требуемые размеры при помощи разрезания. И фанера не исключение. Распиловка фанеры может осуществляться вручную или с помощью специальных инструментов. Распил фанеры предполагает не только применение ее в строительстве, но и как элемент декора. Кружевные решетки, шкатулки, подставки и прочее многообразие предметов декора создаются при помощи художественной резки фанерного листа.

Строительный распил фанеры

Как распилить фанеру на стройке и как сделать это без образования сколов? Чаще всего в бытовых условиях для этого используют нож, электролобзик, или дисковую пилу.

Некоторые правила работы с фанерным листом:

  • тонкий лист, толщина которого не превышает 2 мм, можно разрезать монтажным ножом
  • листы от 3 до 6 мм можно разрезать электролобзиком
  • при толщине листа более 6 мм понадобится дисковая пила
  • помните, что хвойные сорта лесоматериалов отличаются вязкой структурой вследствие присутствия смол, поэтому такой материал тупит режущую кромку инструмента
  • работать с фанерой нужно по ходу волокон. В случае необходимости осуществить распил поперек волокон наружного слоя, необходимо вначале сделать ослабляющие разрезы ножом, а потом работать лобзиком
  • если ваша работа предполагает вкручивание саморезов, то перед этим необходимо просверлить отверстие соответствующего размера.

Фигурное выпиливание из фанеры

Фигурная резка фанеры – это довольно популярное занятие в среде декораторов и мебельщиков. При помощи фанерного листа и специальных инструментов можно сделать не просто поделку, а настоящее произведение искусства.

Выбор инструмента для этой процедуры зависит от сложности узора, толщины фанерного листа. В том случае, если радиус изгиба не превышает 1 см, то можно воспользоваться ручным лобзиком. Круглое отверстие делается с помощью сверла. Когда радиус изгиба превышает 3 см, стоит воспользоваться электрическим лобзиком. Какая подойдет пилка для фанеры? Запомните, что чем мельче зубья пилки, тем ровнее и целее будут края реза. В этой целью, для очень мелких и сложных фигур лучше купить полотно по металлу.

Эскиз лучше нанести на тыльную сторону листа. В таком случае, если щепа и поднимется, то это будет незаметно. При этом не стоит торопиться, ведь именно от чертежа зависит качество будущего изделия. Чертежи для выпиливания из фанеры в огромном количестве присутствуют в интернете. Здесь можно найти все: от детских поделок, до самых сложных узоров.

Создать поделку из фанеры можно при помощи таких инструментов:

  • ручного лобзика
  • лазерного станка
  • электрического лобзика
  • ЧПУ – фрезеровочного станка.

Выпиливание ручным лобзиком

Для этой работы понадобятся такие инструменты:

  • пила для фанеры. Может понадобиться несколько пилок разного размера
  • шило
  • нож
  • карандаш и линейка.

Начните с простого рисунка. Если у вас 5 по рисованию – можно наносить узор на лист простым карандашом. Если с рисованием не очень, используйте копировальную бумагу для перенесения узора. Для первого раза отлично подойдут фигурки животных, цветы и другие легкие рисунки.

Перед началом выпиливания необходимо закрепить фанерный лист специальным станком, чтобы предотвратить возникновение дефектов, к примеру, в случае сдвига листа. Однако если такой станок отсутствует, постарайтесь держать лист ка можно крепче. Во время выпиливания двигается лишь лобзик.

При необходимости создания сквозных элементов стоит воспользоваться шилом. Пилку нужно держать строго перпендикулярно листу. По окончанию выпиливания необходимо затереть края изделия наждачной бумагой.

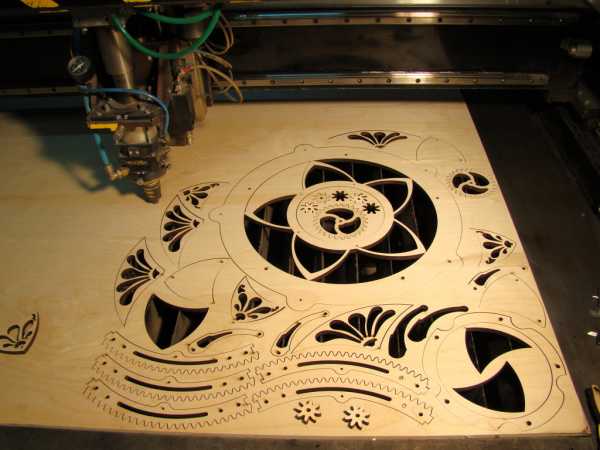

Резка фанеры лазером

Лазерная установка выжигает лучом узор на поверхности фанерного листа.

К основным преимуществам можно отнести:

  • качество реза самое высокое, толщина наименьшая. Таких показателей довольно трудно добиться на прочих видах оборудования
  • экономия времени и сил. Не нужно обрабатывать дефекты, которые возникают при работе с ручным или электрическим лобзиком
  • высокая точность. Все детали будут иметь один размер, а рисунок может быть самым сложным.

Из отрицательных качеств выделим:

  • в случае чрезмерной мощности может произойти обугливание материала, а также возгорание. С такими станками должны работать опытные мастера
  • для каждого сорта лесоматериалов и типа клеевого состава нужен собственный режим обработки
  • при отсутствии опыта у оператора станка, луч может попасть на сучок, который с большой долей вероятности выпадет, и, следовательно, в работе будет брак.

Если не учитывать человеческий фактор, то можно говорить о том, что лазерное оборудование предоставляет колоссальные возможности для воплощения в жизнь дизайнерских идей.

Использование фрезеровочной установки

Главные достоинства такого метода:

  • высокая скорость
  • не возникает обугленных элементов, как в случае с лазерным станком. Этот станок лучше всего использовать начинающим мастерам
  • высокая точность, как и при работе лазерного станка
  • нет необходимости в обработке и шлифовке краев.

Использование электролобзика

Стоит отметить, что пилки для лобзика отличаются хрупкостью, передвигать их можно лишь в строго вертикальной плоскости. Любой перекос станет причиной разлома полотна. Пила функционирует при движении вниз, точно так же располагаются и пилы, зубьями вниз. Во время работы со сложными участками прокручивается именно заготовка, а полотно должно оставаться на одном месте. В том случае, когда наружный периметр не содержит трудных узоров, которые могут быть повреждены во время работы по внутренней схеме, то можно начать работу с наружного периметра. Таким образом, вы облегчите вес заготовки.

Обязательно необходимо контролировать температуру полотна. Пилочка имеет свойство быстро нагреваться, а перегрев становится причиной поломки. По этой причине стоит время от времени давать пилочке остыть или менять ее на другую.

В этой статье мы постарались ответить на вопрос: чем пилить фанеру? Резка фанеры является более трудоемкой процедурой, чем резка дерева. Это объясняется, главным образом, разнонаправленностью волокон и вязкими клеевыми смесями. Тем не менее, при наличии правильного оборудования, можно с легкостью справиться с этими проблемами.

wood-prom.ru

Чудо-лобзик для выпиливания - твойдомстройсервис.рф

Поделки мастеров, выполненные электролобзиком, выглядят изящно и стильно. В умелых руках обычный инструмент превращается в чудо лобзик, с помощью которого создаются невероятные шедевры. Художественное выпиливание может быть просто хобби или профессиональной деятельностью, потому что изделия ручной работы ценятся всегда. Об особенностях чудо лобзика и порядке выполнения интересных поделок пойдет речь далее.

Характерные особенности электролобзика

Чудо лобзик обеспечивает удобное выпиливание линий на деревянной основе, этому способствует узкое отрезное полотно. Для работы по дереву больше пригодится ленточная пила, а вот выпиливание из фанеры лучше получается чудо лобзиком. Основные достоинства инструмента заключаются в следующем:

  • Аккуратное выпиливание деталей, линия среза выходит достаточно гладкой, не требующая шлифовки.
  • Благодаря наличию в чудо лобзике узкого полотна, доступно выпиливание острых углов и мелких деталей.
  • Обработкавнутренних пазов начинается с отверстия, подготовленного сверлом № 3.

Относительно технических характеристик чудо лобзика, отмечаются такие черты:

  • Легкое натягивание и фиксация полотна.
  • Процесс выпиливания значительно легче, нежели ленточной пилой.
  • Выпиливание чудо лобзиком практически не создает угрозы получения травмы.
  • Инструмент не требует частой регулировки.

Существует несколько параметров, на которые следует ориентироваться при выборе чудо лобзика для выпиливания:

  • Основным является вместимость, этот показатель свидетельствует о величине между задней стенкой и режущим полотном. Существуют чудо лобзики с величиной от 12 до 26 дюймов.
  • Толщина материала, который способен обработать инструмент.
  • Количество ходов за 1 минуту.
  • Высота хода пилки.

Для выпиливания сложных элементов из фанеры в чудо лобзике используется два вида пилок, выполненных из стали.

Совет! Новичкам лучше тренироваться на полотне с крупными зубчиками, предназначенном для толстой фанеры. Также его применяют для изготовления разделочных досок. Мелкие зубчики на тонкой пилке позволяют выпилить филигранные элементы поделок из тонкой фанеры.

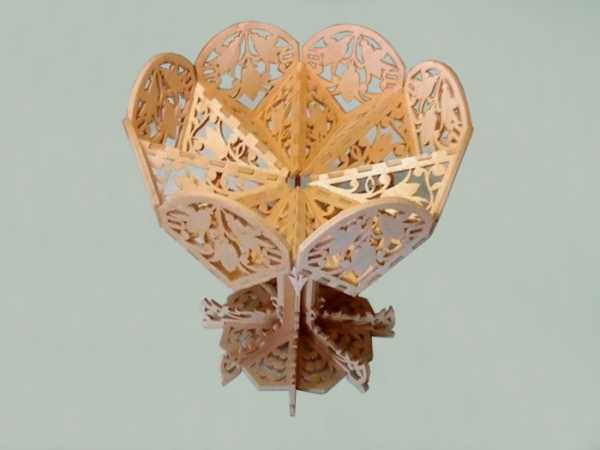

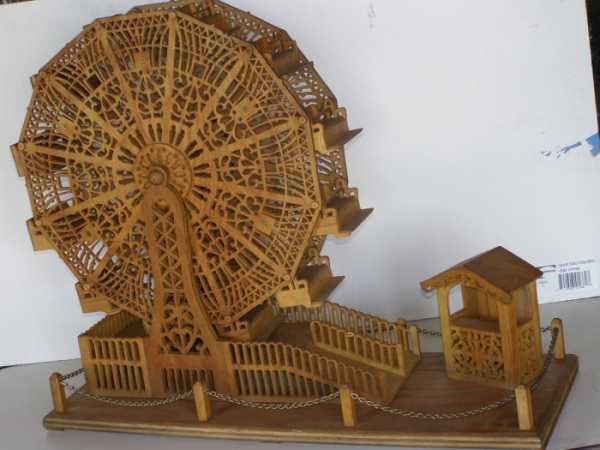

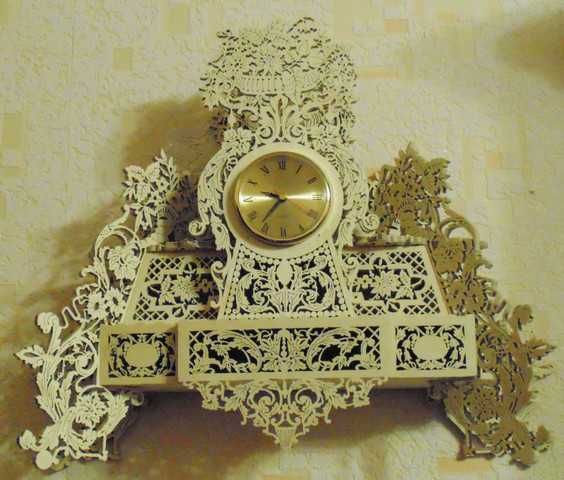

Результат работы профессионала высшего класса представлен на фото:

Подготовительные шаги

Выпиливание чудо лобзиком требует от мастера кропотливого труда, развивает усидчивость и терпение. Первоначально следует позаботиться об организации рабочего места. Обязательные условия для комфортной работы – качественная вентиляция и освещение. Частный дом предоставляет больше возможностей выбора подсобного помещения, в городской квартире подойдет застекленный балкон.

Вторым важным этапом является приобретение материала.Качественная фанера снижает риск расслаивания детали или появления трещин при выпиливании чудо лобзиком. Вторая причина нарушения целостности материала – неправильно подобранное полотно или непрофессиональные действия. Для выпиливания поделок предназначается фанера толщиной 3-4 мм. Предотвратить расслоение помогут следующие действия:

  • В зависимости от площади обрабатываемой поверхности разведите нужный объем смеси из воды и клея ПВА. Для небольших участков достаточно 2 столовые ложки воды и несколько капель клея.
  • После тщательного размешивания раствор наносится кистью на заднюю стенку заготовки из фанеры в 2-3 слоя.
  • Материал оставляют до полного просушивания.

Замечание! Клеевой раствор успешно заменит мебельный или паркетный лак.

Перед выпиливанием чудо лобзиком фанеру требуется зачистить. Сколы, микроскопичные трещинки, темные следы от сучков удаляют наждачной бумагой различной зернистости. Придать поверхности максимальную гладкость способствует зачистка фанеры против волокон. Сначала работают бумагой средней зернистости, финальные штрихи наносят мелкозернистой наждачной бумагой. Полное отсутствие заусенцев позволяет перейти к основным этапам работы.

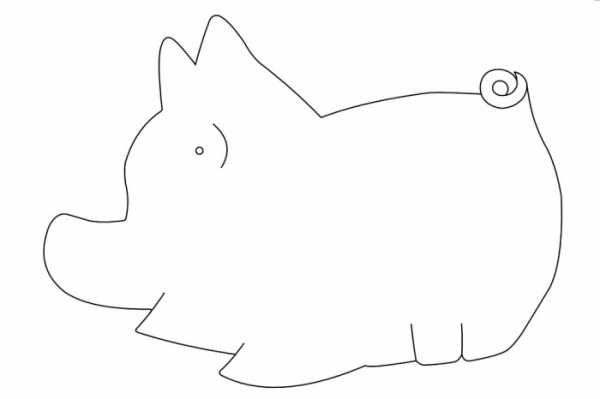

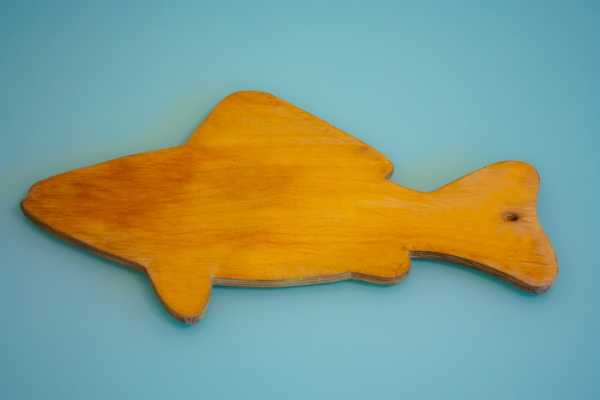

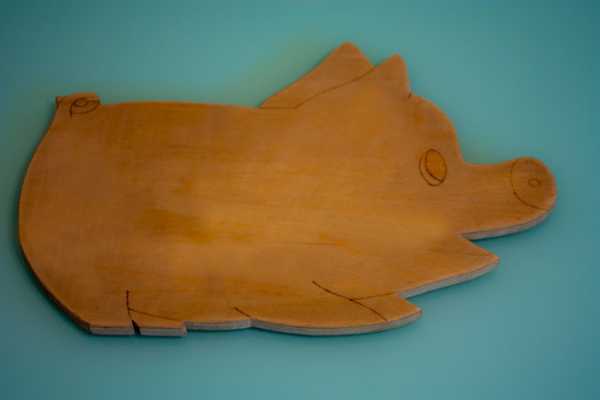

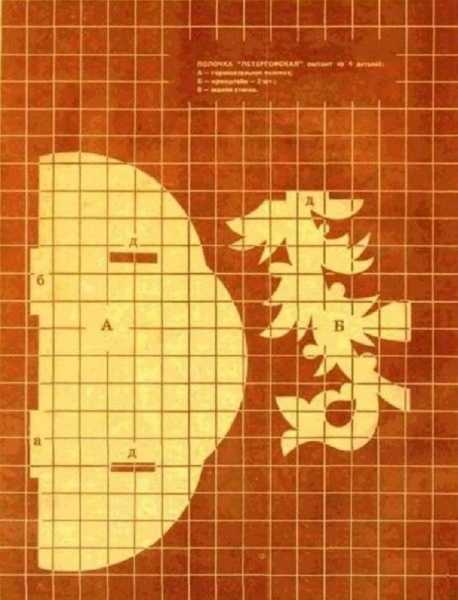

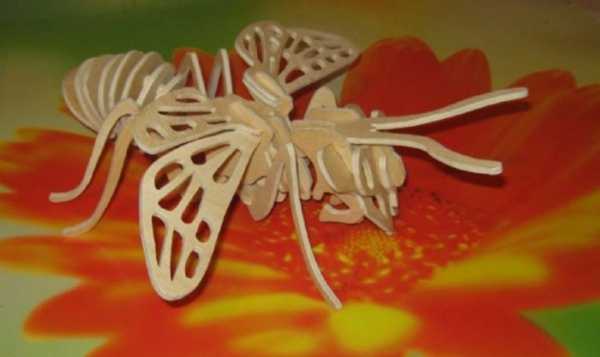

Простой пример поделки для начинающих представлен ниже:

Процесс создания поделок

Подготовка чертежа, выпиливание чудо лобзиком, сборка деталей и декоративная отделка – ключевые шаги по созданию оригинальных поделок.

Перевод чертежа

Грамотно выполненный чертеж обеспечит быструю сборку готовых элементов в единую фигуру. В противном случае после кропотливого труда чудо лобзиком есть риск столкнуться с проблемой несовпадения пазов и необходимостью переделки отдельных деталей. Чертежи поделок можно взять из этой статьи или попробовать создать уникальный образец для выпиливания. После распечатки или рисования на бумаге, чертеж переносят на фанеру одним из удобных способов. В первом случае чертеж закрепляется кнопками на фанере и копируется при помощи ручки и линейки.

Для выпиливания поделок чудо лобзиком может пригодиться технология термо переноса тонера с бумаги на фанеру:

  • Подбирается материал с низким коэффициентом удержания тонера (по типу глянцевой бумаги).
  • В настройках принтера выбирается качественная печать для попадания большего количества тонера. Процедура выпиливания чудо лобзиком в этом случае облегчается.
  • Распечатанное изображение прикладывают лицевой стороной к фанере и обрабатывают утюгом. Для формата А4 достаточно одной минуты. Вместо утюга подойдет строительный фен.
  • После остывания бумаги ее удаляют. Если есть пробелы в очертаниях эскиза для выпиливания чудо лобзиком, их дорисовывают карандашом.

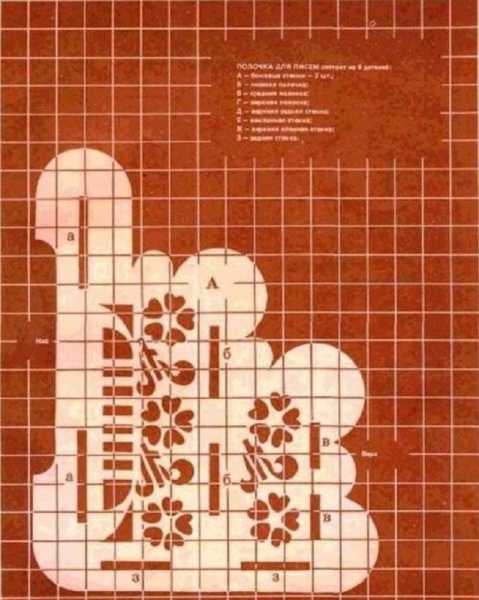

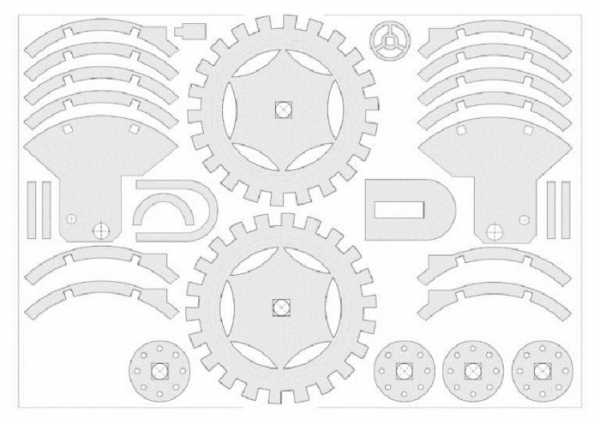

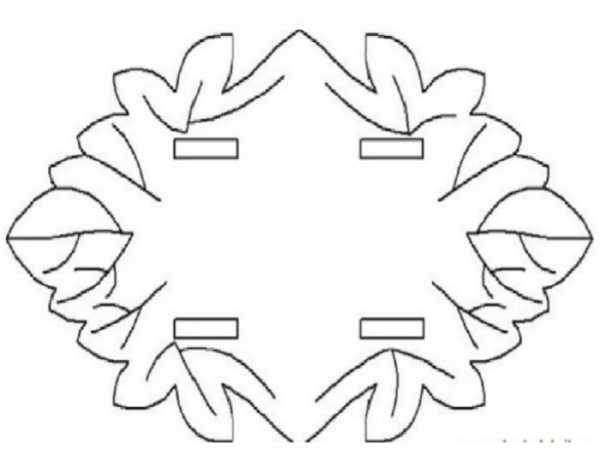

Далее представлен еще один простой чертеж для новичков, желающих освоить художественное выпиливание с помощью чудо лобзика.

Оформление отверстий и выпиливание

Выпиливанию внутренних пазов чудо лобзиком предшествует оформление отверстий. Процесс включает следующие шаги:

  • Подготовить дрель с диаметром сверла 3 мм или шило соответствующих размеров.
  • Инструмент располагают посередине паза и проделывают отверстие.
  • Рабочий стол рекомендуется предварительно защитить дощечкой.
  • Наличие помощника только приветствуется.

Чтобы оформить чудо лобзиком внутренние пазы, пилочка вставляется в отверстие и закрепляется в верхней части инструмента. После обработки небольшого участка порядка 2 см проверяют ровность выпиливания. При некачественном срезе полотно лучше сменить более подходящим экземпляром. Если срез получился недостаточно ровным, попробуйте исправить недостатки плоским напильником.

Важно! Соблюдайте нормы безопасности, не допускайте попадание под пилку пальцев.

Зачистка деталей

По завершению выпиливания чудо лобзиком небольшие сколы на обратной стороне деталей зачищаются наждачной бумагой. Также подготовленные элементы поделки нуждаются в шлифовке. Ребра и задняя часть деталей сначала обрабатываются бумагой средней зернистости, на завершающей стадии применяют мелкозернистую шкурку. Внутренние пазы, вырезанные с помощью чудо лобзика, удобно зачистить закругленным напильником. Стремитесь к полному отсутствию неровностей и заусенцев по окончании выпиливания.

Достигнув желаемого результата, переходят к сборке деталей поделки, подготовленных чудо лобзиком. Интересный чертеж для выпиливания и фото полочки представлены ниже:

Заключительный этап

После сборки и подгонки всех деталей поделки переходят к склеиванию с использованием клея ПВА или «Титан». В зависимости от конструкции, многослойные элементы рекомендуется плотно обвязать прочной ниткой и оставить на просушку. Процесс длится не более 15 минут. Пример сложного для выпиливания чудо лобзиком изделия представлен далее на фото и чертежах:

Добавить декоративности позволяет выжигание узоров на отдельных элементах поделки. Предварительно рисунок наносят карандашом, после чего работают с электровыжигателем. Ажурная ваза для конфет станет достойным украшением стола:

Выпиливание чудо лобзиком – занятие кропотливое. Чтобы изделие прослужило длительное время, оно нуждается в декоративной обработке. Сохранению первозданной красоты природного материала способствует покрытие лаком по дереву. Для работы понадобится качественный состав лака и удобная кисть для клея. Стремитесь, чтобы на поделке не оставалось царапин и видимых разводов. При выпиливании чудо-лобзиком фигур животных или моделей механизмов, иногда прибегают к фрагментарному покрытию изделия красками. Этот прием приближает поделку к оригиналу.

В отдельных случаях для декоративной обработки применяют:

  • акриловые краски, процесс высыхания которых длится от 6 до 8 часов;
  • гуашь;
  • акварельные краски.

Совмещая на кисти два-три тона, можно получить интересные цветные переливы.

Как видите, выпиливание чудо лобзиком – увлечение творческое, позволяющее раскрыться таланту мастера в полной мере.

  • Как выбрать шуруповерт «Hitachi»

  • Как выбрать дровокол

  • Как выбрать стамеску электрическую

  • Как выбрать ленточную шлифмашину

xn--b1aafeqcbxpcbxdjdebh.xn--p1ai

видео-инструкция как сделать своими руками, особенности изготовления "бабочки", "керамбита", ручек, чертежи, цена, фото

Все фото из статьи

Как только первобытный человек встал на ноги и у него освободились руки, появился нож, сначала каменный и костяной, позже металлический. Тысячелетиями менялась его форма и размеры, но предназначение осталось прежним – удобный универсальный инструмент и оружие.

Сегодня этот предмет еще и украшение, гордость коллекционеров, охотников и путешественников, военных и просто любителей холодного оружия.

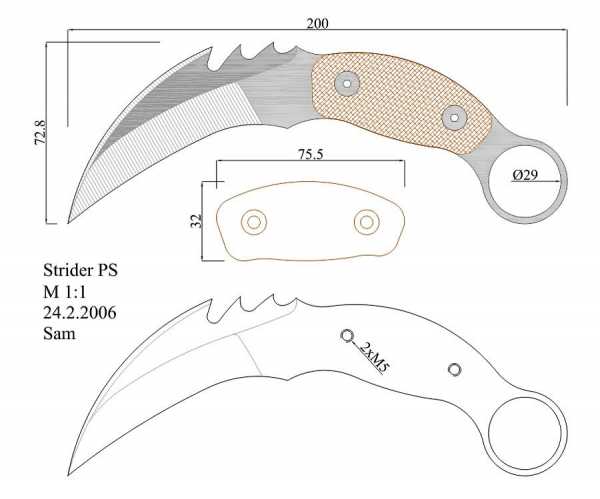

Имитации ножей из древесно-слоистого листа.

Купить или изготовить?

На данный момент можно найти ножи на любой вкус и кошелек, попадаются чертежи ножа из фанеры и пластика для приверженцев мастерить правдоподобные муляжи. Однако приобрести можно некачественную подделку, даже если вы заказали декоративный вариант. Нет ничего надежнее предмета, сделанного самим хозяином.

Как починить кухонные ножи

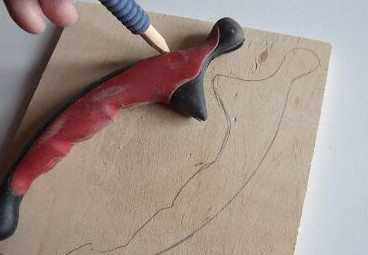

Разметка ручки.

Очень часто у любимой вещи ломается ручка. Не спешите выбрасывать удобное лезвие, уделите ремонту немного времени.

Найдите небольшой кусок влагостойкой клееной деревянной фанеры, достаточный для изготовления рукоятки. Подойдут два фрагмента размером 18×3×1 см.

Запаситесь также саморезами, клеем «жидкие гвозди», напильником, наждачной шкуркой, лаком или краской:

  1. Оригинальная ручка для ножа из фанеры своими руками получится идеальной, если вы первоначально сделаете лекало заготовки из бумаги или картона.
  2. Перенесите контур на фанерные плашки, обведя карандашом шаблон. Должно получиться две одинаковые деревянные половинки.

Наметка точек крепежа рукояти.

  1. Заготовки выпиливаются и прикладываются к лезвию. Не забудьте наметить места вхождения саморезов.
  2. Чтобы фанерный нож не развалился в руке, плашки изнутри намазываются клеем, затем собирается «бутерброд» из половинок и лезвия.
  3. Подогнанные детали скрепляются саморезами и зажимаются в тиски примерно на сутки. Можно положить полуфабрикат под тяжелый пресс.
  4. После полного высыхания клея рукоять доводится до ума напильником и наждачной шкуркой.

На фото готовая ручка.

  1. Применительно к бытовым ножам инструкция советует покрыть готовое изделие водостойким лаком или покрасить.

Обратите внимание!
Вместо крепления саморезами, можно заклепать ручку.
Но метод доступен не всем и не так надежен.
Шурупы с резьбой держатся крепче, их головки утапливают и зачищают.

Законный помощник

Среди ножей, разрешенных законом к ношению и не считающихся холодным оружием (с длиной лезвия до 9 сантиметров), встречаются и довольно оригинальные и полезные экземпляры. У них доступная цена и интересная внешность. Например, это филиппинская по происхождению «бабочка» (оригинальное название «балисонг»), малазийско-индонезийский нож «керамбит» и непальский «кхукри».

Два последних имеют сильноизогнутое когтеобразное лезвие, рукоять часто снабжается кастетом. Бабочка же получила свое название благодаря раздвижной в обе стороны ручке, в которой и прячется лезвие в сложенном состоянии. При раскрытии ручек, они напоминают крылья.

Конструктивные особенности и ремонт

Перед тем, как сделать нож из фанеры с нуля, изучите особенности сталей для лезвия. Вероятнее всего вам придется заказать заготовку, так как сплав высокопрочных марок самостоятельно обработать очень сложно. Чаще используется рессорная или клапанная сталь, а вот ручки могут быть из чего угодно, в том числе из водостойкой фанеры.

Деревянная бабочка

Чертеж балисонга.

Ножи бабочка или балисонг придумали филиппинские рыбаки.

По всему миру они распространились после Второй мировой войны, и по сей день пользуются популярностью в разных сферах применения:

  1. Перед тем, как сделать нож бабочку из фанеры, точнее изготовить ручки, внимательно изучите характерные особенности изделия.
  2. Абсолютно симметричные детали рукояти удобны как для правшей, так и для левшей. Нож считается складным, так как половинки держателя в замкнутом состоянии закрывают клинок.
  3. Пружины в механизме отсутствуют, половинки фиксируются на двух осях-шарнирах и защелке.
  4. Для того чтобы смастерить изделие с нуля, вам потребуется чертеж ножа бабочка из фанеры, или реальный экземпляр в качестве примера.
  5. Вытачивая заготовки, следите, чтобы при открытии балисонга половинки разворачивались на 180º. Они должны упираться в поперечный нижний штифт, хорошо фиксируя лезвие.

Готовая фанерная бабочка.

  1. Стоит отметить, что ваш нож бабочка из фанеры может приобрести эксклюзивную внешность и солидный вид, если вы уделите особое внимание художественному оформлению.

Обратите внимание!
Оригинальная резьба, тщательная шлифовка придадут предмету дорогой вид.
Клееная фанера после обработки имеет рисунок идентичный дорогим сортам дерева, благодаря разводам.

  1. Окончательно довести до ума изделие поможет водостойкий лак, нанесенный в несколько слоев с просушками.

Нож керамбит

Чертеж керамбита.

Предмет имеет достаточно устрашающую внешность, усиливающую эффект, если нож снабжен кастетом и зубцами на изогнутом лезвии. Если вы не в курсе, как сделать нож керамбит из фанеры, не отличимый от настоящего, посмотрите интересные изделия на фотографиях.

Вы удивитесь, не увидев двух похожих моделей, поскольку нет предела для фантазии у мастеров своего дела:

  1. Приготовьте электролобзик, дрель, напильники и наждачную бумагу.
  2. Хорошо, если вы заранее заказали или выточили качественный клинок. Под него легче подогнать рукоять в плане дизайна и размеров.
  3. Для предварительного эскиза лучше использовать готовые чертежи ножа керамбита из фанеры, они есть в интернете.
  4. Нарисованные заготовки выпилите лобзиком, отметьте места для заклепок или шурупов.

Готовое изделие.

  1. Самодеятельные мастера, уверенные в своих навыках, могут попутно сделать имитацию кастета. Фанера не самый прочный материал, и грозный вид тут к месту скорее для устрашения, нежели для боя.
  2. Половинки рукоятки склеиваются между собой и лезвием жидкими гвоздями, скрепляются саморезами. Далее изделие просушивается и отделывается окончательно.

Обратите внимание!
Уголовный Кодекс России не считает нож холодным оружием, если длина клинка не превышает 90 мм.
Занимаясь такого рода хобби, учитываете это правило, и у вас не будет проблем с правоохранительными органами.

Вывод

При желании можно уделить немного свободного времени не только ремонту на бытовом уровне, но и производству коллекционных изделий. Ведь нож не всегда оружие, чаще это друг и верный помощник в хозяйстве.

Для интересующихся мы приготовили видео в этой статье, с массой полезных подробностей по сегодняшней теме. У вас могли остаться вопросы, задавайте их в комментариях.

rubankom.com

Основные приемы работы с ручным лобзиком

Порядок работы с ручным лобзиком

На этом занятии мы покажем вам начальные азы работы с обычным ручным лобзиком. Конечно, лобзик бывает и электрический, но стоит он значительных денег, да и работа на нем это уже погоня за скоростью, а не спокойное умеренное созидание прекрасного.

Для работы нам понадобится: ручной лобзик, пилка, подставка на стол, струбцина для крепления подставки на стол, шило, карандаш, два зажима для бумаги, лист кальки, лист копировальной бумаги, наждачная бумага и конечно же кусок фанеры нужных размеров. Мы будем выпиливать елочку, в этой работе кроме техники выпиливания мы освоим и технику сборки фанерных деталей в объемную фигуру елочки и самый простой способ отделки готового изделия, с помощью обычной акварельной краски.

Размер фанеры должен соответствовать выбранному вами рисунку, старайтесь располагать выпиливаемые детали компактнее, плотнее друг к другу, так как все что остается после выпиливания, как правило уже не может быть использовано в дальнейшей работе из-за своей хрупкости. И так выбранный кусок фанеры зачищаем наждачной бумагой, стараясь водить ее вдоль волокон, так как поперечные царапины будут сильно видны на готовом изделии и их очень трудно потом удалить, да и обработанная воль волокон фанера выглядит бархатисто и мягко.

Наждачная бумага должна быть средней зернистости, чтобы меньше царапать фанеру.



Закрепи с помощью зажимов лист кальки и рисунок, далее карандашом скопируем рисунок на кальку. Эта операция нужна для того, чтобы не повредить оригинал рисунка при переводе его на фанеру.

Сразу следует заметить, что при современном уровне распространения и доступности копировальной, при масштабных и сложных рисунках для выпиливания хорошо воспользоваться копировальным аппаратом и необходимый рисунок просто нужно скопировать на чистый лист бумаги и с него далее переводить рисунок на фанеру. Преимущество этого способа еще и в том, что так довольно легко можно увеличивать или уменьшать выбранный для работы рисунок.  Мы же накладываем кальку с рисунком на фанеру и карандашом, через копирку переводим его на лицевую сторону ее.

Переведя весь рисунок на фанеру, внимательно проверяем все ли линии рисунка, хорошо видимы на фанере.

На следующем этапе очень важно проверить будущие узлы взаимного соединения деталей елочки. Для этого кусочек фанеры такой же толщины, какую мы используем нужно приложить к нарисованному пазу детали елочки и убедиться, что она точно умещается в нарисованных границах. Если размеры паза и толщина фанерки не совпадают, ширина паза корректируется – чертится равной толщине используемой фанеры. В противном случае при сборке готовых деталей они будут болтаться или же просто не войдут друг в друга. Так проверяются все пазы на всех рисунках деталей.


Берем подставку и вставляем в центральное отверстие ее струбцину.

Крепим струбциной подставку на край стола, подоконника или рабочего верстака.

Если у вас пилка в лобзик не вставлена, то проделываем это в следующей последовательности. Ослабляем барашек нижнего зажима лобзика (предварительно повернув ручку в низ – в рабочее положение). Вставляем пилку в нижний зажим.

Направление зубьев пилки должно быть как на рисунке «б» - это очень важно.

Затем ослабив, барашек верхнего зажима, вставляем в него верхний конец пилки и поставив лобзик на подставку, с усилием нажимаем на него и туго завинчиваем барашек. Пилка должна быть туго натянута. Но чрезмерно сильное натяжение может привести к поломке пилки при фигурном выпиливании, к этому же приведет и слабое натяжении пилки. Так что все должно быть в меру.

Положение тела при выпиливании должно быть как на рисунке.

При выпиливании лобзиком, нужно плавно перемещать руку вверх-вниз, вверх-вниз, следя за положением пилки, чтобы она не наклонялась от вертикального положения. При выпиливании по фигурной линии в процессе пиления поворачивайте фанерку, а не лобзик– это уменьшит вероятность сломать пилку.

При выпиливании острых углов, делайте движения пилки на месте, постепенно поворачивая фанерку.

У вас должно получиться свободное пространство- отверстие, в котором пилка повернется, теперь продолжайте пилить в нужном направлении.

Свободное пространство для поворота пилки делайте на той части фанерки, которая будет выбрасываться и у вас без особого труда будут получаться острые углы.

После того, как выпилили весь контур рисунка, выпиленная деталь свободно вынется их фанерки.

Теперь, чтобы не сломать пилку, введите ее в рез, с которого начинали выпиливание деталь и плавно двигая лобзик вверх-вниз, но только задней стороной пилки вытащите ее из фанерки.

Аналогично выпилите вторую деталь елочки.

Полученные детали обработайте наждачной бумагой.

Теперь мы имеем две готовые к сборке детали елочки.

Собираем их в одну конструкцию.

Теперь раскрасим елочку акварельными красками или гуашью.

Все наша елочка готова.

И в конце занятия, мы покажем вам, последовательность выпиливания внутренних отверстий в деталях. Допустим нам нужно выпилить часть круга.

В середине удаляемой части детали, шилом прокалываем отверстие. Не старейтесь делать отверстие близко к нарисованной линии, это может вызвать скалывание фанеры, что будет довольно некрасиво.

Ослабив верхний зажим лобзика, и освободив пилку, вводим ее верхний конец снизу в проколотую дырку.

Зажимаем пилку в верхний зажим лобзика и выпиливаем удаляемую часть рисунка.

После чего снова освобождаем пилку из верхнего зажима. И эту операцию повторяем с каждым внутренним отверстием рисунка.

Елочка получилась устойчивая и довольно крепкая, для большей устойчивости стыкуемые части деталей можно промазать каким-нибудь клеем, который не оставляет следов на дереве- это клей ПВА, столярный или казеиновый.

www.dedoibaba.ru

Выпиливание лобзиком. Резьба по дереву [Техники, приемы, изделия]

Выпиливание лобзиком

Для того чтобы распустить фанерный лист или отрезать в размер наличник, вы можете воспользоваться мелкозубой ножовкой или электроинструментом – циркулярной пилой или электролобзиком. Правда, несмотря на значительное преимущество в производительности, электроинструмент не так уж и хорош для творческих задач. Циркулярка очень ровно распилит материал, но она рассчитана только на прямолинейную работу. Электролобзик, напротив, предназначен как раз для выпиливания по кривой. Но, во-первых, из-за этого длинные прямые разрезы им выполнять сложнее (хотя и вполне можно при должном навыке). А во-вторых, электролобзиком удобно работать по лекальным, плавным кривым. Так что вышеописанные инструменты вполне подходят лишь для изготовления заготовок простой формы – прямоугольной и овальной. Если же вам необходимо сделать деталь сложной конфигурации, да еще с мелкими вырезами внутри, единственным помощником в данной ситуации остается старый добрый ручной лобзик. Тонкой лобзиковой пилкой вы сможете создать фанерное кружево или пластину любой, даже самой сложной формы. Поэтому лобзик справедливо считается основным инструментом для ажурной резьбы.

Хотя лобзик – инструмент весьма простой, все же для успешной работы следует знать некоторые правила и особенности его использования.

Рама лобзика, имеющая форму буквы «П», может быть как металлической, так и деревянной, но последний вариант чаще всего относится к самодельным и не очень удобным инструментам. Металлические лобзики бывают с плоскими и трубчатыми (круглыми в сечении) рамами. Трубчатая рама предпочтительнее, так как она обеспечивает более равномерное натягивание пилки; зажимы такой рамы не искривляют пилку в местах зажатия, что предотвращает ее преждевременный разрыв. Кроме того, и длина трубчатой рамы обычно больше плоской, а это немаловажно, так как при прочих равных условиях лобзиком с трубчатой рамкой можно выпилить деталь большей величины. Губки зажимов должны быть хорошо и плотно подогнаны друг к другу, а зажимные винты должны иметь глубокую и чистую нарезку. Ручка рамы обычно деревянная или пластмассовая. Ось ручки должна проходить в плоскости рамы, иначе кромки выпиленной детали не будут перпендикулярны плоскости выпиливания.

Пилки для выпиливания (их существует 10 номеров) отличаются друг от друга толщиной полотна и величиной зубьев. Мелкие пилки имеют едва видимые зубчики. Бывают и пилки с крупными зубцами – до 2 мм. Широкие пилки имеют более крупные зубья, их используют при выпиливании больших отверстий. Длина пилочек колеблется от 110 до 130 мм. Маленькие деликатнее режут материал и не заедают при крутых поворотах, поэтому ими лучше выпиливать самые мелкие детали рисунка или сложный контурный узор. Большие элементы, наоборот, стоит прорабатывать крупными пилками: они режут быстрее. Если выпиливаемая деталь не имеет мелкого орнамента с крутыми поворотами линий рисунка, то для выполнения всей работы вполне можно использовать крупнозубчатые пилки. Их также удобно использовать при быстром и потому грубом выпиливании детали по заданному контуру из большого листа, а также при выпиливании шипов и прорезей. Выпиливать мелкий орнамент, особенно из древесины или фанеры твердых пород, необходимо только мелкозубчатыми пилками.

Устанавливая пилку в лобзик, следят за направлением зубчиков – они должны быть наклонены от верхнего зажима рамы к нижнему. Сначала пилку зажимают в нижнем зажиме (у ручки). Перед закреплением во втором (верхнем) зажиме следует сдавить свободные концы лобзика и, вставив другой конец пилочки в верхний зажим, прочно закрепить его этим зажимом. Распрямившись, рама натянет пилку. Натяжение должно быть достаточно сильным: если пилку тронуть пальцем, она должна издавать высокий чистый звук. Хорошее натяжение обеспечит точное следование пилочки по нанесенному на фанеру контуру рисунка. При этом пилка не должна иметь перегибов у зажимов, так как в местах перегибов она чаще всего рвется. Зажимные винты затягивают туго, но не слишком, чтобы не сорвать резьбу.

Если нужно выпилить внутреннюю замкнутую часть фигуры, то внутри ее пределов (у границы) прокалывают шилом или просверливают небольшое отверстие и в него пропускают пилку.

При пилении фанеры инструментом с более крупными зубьями, чем у лобзиковой пилки, на противоположной стороне листа обычно образуются отщепы и сколы. Если лист фанеры по линии распила смочить водой, дефектов будет меньше и края получатся более гладкими. Кроме того, чтобы избежать отщепов, внешний слой фанеры с нижней стороны рекомендуется надрезать ножом по разметке.

Выпиливать лучше всего на так называемых выпиловочных столиках – специальных верстачных дощечках. Эти столики крепят к рабочему столу или верстаку либо шурупами, либо с помощью струбцины. В первом случае конструкция столика чрезвычайно проста – это прямоугольная дощечка из толстой фанеры с вырезом в передней части (рис. 30, а). Столик прикручивают тремя шурупами так, чтобы вырез располагался на достаточном расстоянии от края стола для комфортной и безопасной работы рукой (рис. 30, б).

Если же выпиловочный столик планируется сделать съемным, тогда придется стамеской или фрезерной машинкой выбрать углубление для струбцины (рис. 30, в). Другой вариант – составной столик, у которого к основной площадке снизу прикручена еще одна площадка, с помощью которой вся конструкция удерживается струбциной (рис. 30, г).

Рис. 30. Выпиловочный столик: а – форма и основные размеры столика; б – крепление выпиловочного столика к верстаку с помощью шурупов; в, г – варианты крепления столика с помощью металлической струбцины.

Положите дощечку или фанеру на выпиловочный столик так, чтобы место начала пропила приходилось на центральный кружок столика. Главная хитрость правильной работы лобзиком заключается в том, что его пилка движется только по вертикали (вверх-вниз), а линия пропила образуется за счет перемещения заготовки. Поэтому при выпиливании лобзиком следует соблюдать ряд простейших правил, чтобы работа была выполнена тщательно и без лишнего напряжения.

Сядьте так, чтобы ваше правое плечо находилось напротив прорези в столике. Помните, что полотно пилочки должно быть в строго вертикальном положении к выпиливаемой фанере.

Кисть руки, в которой вы держите лобзик, должна двигаться только вверх и вниз: по мере того как зубцы постепенно врезаются в дерево, другая рука надвигает фанеру на полотно лобзика. Удобно пилить, положив локоть рабочей руки на колено и не напрягая кисть руки. Движения лобзика должны быть плавными, свободными. Важно привыкнуть держать лобзик строго вертикально, не наклоняя его вперед или в сторону. При отклонении в ту или иную сторону срез будет получаться косым.

При выпиливании волнистых линий или поворотов линию рисунка необходимо поворачивать на раму лобзика, наводя ее плавно левой рукой на зубцы пилки. Собственно выпиливание происходит только в тот момент, когда пилка идет сверху вниз. Обратное движение должно выполняться свободно, без усилий. Но случается так, что ход лобзика вперед вдруг резко затрудняется. Это может произойти по следующим причинам:

1. Пилка попросту нагрелась и расширилась. При сильном нагреве ослабляется закалка металла пилочки, а это верный путь к ее поломке. Нагревшийся инструмент необходимо охладить: можно сделать короткий перерыв в работе, если же время не позволяет – смочить холодной водой кусочек ветоши и протереть нагретый участок.

2. Встретился более плотный участок фанеры. Это может быть что угодно – уплотнение древесины, сучок, сгусток клея и т. д. Работу не стоит прекращать, следует лишь замедлить темп до тех пор, пока пилка снова не станет идти легко.

3. Пилка близка к краю отрезаемой части и попросту зажимается между двумя уже почти разделенными кусками фанеры. Освободить лобзик можно, немного раздвинув части фанеры.

4. Наконец, не исключено, что пилка застревает потому, что вы ее перекосили. При отклонении или ее застревании продолжайте медленно пилить, постепенно приводя инструмент в строго вертикальное положение до тех пор, пока пилка не будет двигаться свободно.

Важный нюанс: если следовать пилкой точно по линии контура, то площадь выпадающей части окажется несколько больше, чем намеченная карандашом, отчего выпиленный орнамент не будет точно соответствовать оригиналу на бумаге. Поэтому при пропиливании прямых и волнистых линий лучше следовать не точно по контуру, а немного внутрь за ним. Контролировать такое пропиливание легко – надо только следить за тем, чтобы пилка целиком не уничтожала карандашную линию, а оставляла на поверхности хотя бы часть ее ширины.

После окончания работы лобзиком пилочку следует ослабить в верхнем зажиме, не стоит оставлять ее в натянутом состоянии в нерабочее время. Еще лучше снять ее совсем.

Тупые углы выпиливают поворотом лобзика на месте. Для этого, допилив до вершины угла, прекращайте надвигать фанеру на полотно лобзика и, не переставая двигать лобзик вверх-вниз, поворачивайте фанеру на месте до тех пор, пока направление зубцов пилки не совпадет с чертой на фанере. Этот прием называют «разворот на месте». Пилить нужно не по самой карандашной линии, а чуть правее, так чтобы линия все время была видна.

Гораздо сложнее выпиливать острые углы. Здесь можно поступать по-разному в зависимости от ситуации, опыта работы и размеров орнамента. Чтобы сохранить острыми внешние углы выпиливаемой детали, поступают так. Выпилив одну из сторон угла, пропилите фанеру немного дальше. Описав снаружи небольшую петлю, выпиливайте вторую сторону угла. После того как деталь вчерне будет выпилена, излишки будет гораздо удобнее обрезать, при этом «лишние» пропилы оказываются на той части фанеры, которая идет в отходы.

Если орнамент крупный, пилка очень тонкая, а у вас достаточный опыт работы, то острые углы можно выпиливать так же, как и тупые, но у вершины угла при прохождении поворота пилку лобзика слегка подают на себя, чтобы избежать излишнего закругления.

При более тонком орнаменте внутри детали способ выпиливания меняется. Пропилив одну из сторон угла до его вершины, не прекращают работать лобзиком вверх-вниз, но чуть возвращают пилку назад и пропиливают произвольную линию так, чтобы по касательной попасть на смежную сторону угла и продолжить выпиливание до его вершины. При этом у вершины выпадет небольшой кусочек и образуется четко выпиленный острый угол. Теперь выравнивают смежную сторону угла, осторожно разрушая зубчиками пилки место захода ломаной линии на эту сторону.

Этот же угол можно выпилить и по-другому. Не доходя до его вершины, плавно переходят на смежную сторону, выпиливают оставшийся контур до выпадения фрагмента, затем возвращаются к углу и выравнивают обе его стороны.

Выпиливая сложный и мелкий орнамент, надо помнить следующие правила. В первую очередь выпиливают внутренний орнамент детали, а в самом конце работы – ее наружный контур (рис. 31).

Особое внимание следует уделять очередности выпиливания элементов внутреннего орнамента. Начинать выпиливать надо, лишь проколов шилом или просверлив все отверстия в детали, так как ажурная деталь может треснуть во время очередного прокола. К тому же отверстия нужны не только под пилочку, орнамент может включать мелкие и крупные круглые отверстия, которые высверлить проще, чем выпилить. Поэтому сначала в еще целой фанере намечают и прокалывают или просверливают все отверстия, а затем уже приступают к выпиливанию и удалению внутренних фрагментов.

Рис. 31. Пропильная резьба: а – нанесение рисунка на доску; б – создание входных отверстий для пилы во внутреннем узоре; в – выпиливание внутреннего узора; г – выпиливание внешнего контура.

Пилочку закрепляют в нижнем зажиме лобзика, затем продевают в отверстие, проколотое в фанере, вставляют в верхний зажим, прижимают верхнюю дужку лобзика чуть вниз и лишь после этого закрепляют винтом. Вначале выпиливают один из внутренних углов, примыкающих к кромке. Выпилив один замкнутый контур, пилку освобождают от верхнего зажима и вставляют в следующее отверстие замкнутого контура. У начинающих заниматься выпиливанием чаще всего пилки ломаются при перестановке, поэтому делать это надо аккуратно и не торопясь.

Выпиливая очередное отверстие, пропиливают вначале ту линию, которая граничит с уже выпавшим элементом орнамента. При этом давление от пилки на материал приходится на его более прочную, не ослабленную выпавшими элементами часть.

Аналогичная последовательность выполнения работы используется и при ажурной резьбе (рис. 32). Перенесите выбранный рисунок с помощью копировальной бумаги на подготовленную дощечку и наметьте точки для сверления, расположив их в углу и по периметру рисунка. Участки, подлежащие выпиливанию, заштрихуйте карандашом. Затем изнутри этих участков, желательно вблизи углов, наметьте шилом центры отверстий. Просверлите намеченные отверстия и аккуратно, строго по линиям разметки выпилите закрашенные участки.

Рис. 32. Последовательность выполнения ажурной резьбы: а – шаблон и нанесение рисунка с его помощью на доску; б – нанесение шилом направляющих углублений; в – сверление отверстий; г – выпиливание по внешнему контуру; д – выпиливание внутренних проемов; е – моделирование рельефа ажурной доски.

Затем удаляют фон, после этого прорисовывают детали и окончательно прорабатывают рисунок: контур порезки должен быть четким. Выполняя прорези стамеской, древесину снимайте постепенно, стамеску держите правой рукой и направляйте левой. Научитесь работать с правой и левой руки, поворачивая заготовку только в исключительных случаях.

В углах делают выборку узкой крутой стамеской. Иногда фон выдалбливают долотом. Выполнять эту операцию нужно очень осторожно, постепенно, небольшими участками, чтобы на элементах орнамента не было сколов. Чтобы случайно не продавить прорезаемое место, под прорезь подкладывайте картон или мягкую доску.

Для точной обрезки фанеры вдоль кромки лучше всего использовать нож, применяя для сохранения нужного направления металлическую линейку. Под фанеру подкладывают доску, фанеру прорезают на половину глубины с одной стороны, а затем, повернув ее на обратную сторону, завершают прорез. Тонкую фанеру (трехслойку) можно без труда прорезать сразу насквозь. При резке фанеры вдоль волокон надо иметь в виду, что лезвие ножа стремится идти между волокнами; такое направление может не совпадать точно с требуемым направлением прореза. В таком случае может оказаться, что нож станет сдвигать линейку, во избежание чего следует очень крепко удерживать ее на месте и первый надрез делать при слабом нажиме на нож.

Стороны орнамента, смежные с прорезами, сразу или после резьбы рельефа зачищают ножом-резаком, стамесками, рашпилями разного профиля, шкурками. Моделирование рельефа производят способом плоскорельефной или рельефной резьбы. Резные детали мебели, украшения домов, которые хорошо видны с обеих сторон, тщательно обрабатывают как с лицевой, так и с тыльной стороны: снимают фаски, зачищают изделие шлифовальной шкуркой, зашлифовывают отверстия, углубления и уголки вырезаемого рельефа. В случае накладной резьбы фаски с обратной стороны изделия не снимают, иначе резьба будет «оторвана» от фона.

Поделитесь на страничке

Следующая глава >

diy.wikireading.ru

видео-инструкция по монтажу своими руками, особенности художественной резки, самодельных приборов, чертежи, цена, фото

Все фото из статьи

Можно просто пойти в магазин, где продаются электроинструменты и приобрести там электролобзик для художественного выпиливания из фанеры, но можно также сделать такой агрегат самому, что обойдётся гораздо дешевле. К тому же, пилочки у магазинных инструментов только с широким полотном и ими достаточно сложно сделать ажурные узоры, где присутствуют крутые изгибы, колечки, завитушки и пр.

А вот в самоделке мы будем использовать тонкую пилочку, используемую для ручных работ, так что оставайтесь с нами и вы ещё сможете увидеть тематическое видео в этой статье.

Самодельный электрический лобзик с рабочим столом

Делаем лобзик

Примечание. Вовсе не обязательно повторять и в точности копировать конструкцию, о которой мы вам расскажем, так как здесь мы хотим просто передать принцип.

Что для этого нужно

Тонкие пилочки

Сначала нам нужно подготовить материалы, из которых мы будем собирать конструкцию, и для этого нам понадобится:

  • чтобы сделать самодельный электролобзик для выпиливания из фанеры, в первую очередь, конечно, нужны пилочки, причём их следует сразу закупать в большом количестве, так как они часто ломаются. Раньше такие тоненькие полотна проволочного типа можно было купить в упаковке по 50 штук – если вы сможете найти сейчас такую расфасовку, то это очень хорошо, но поштучно вы точно сможете их приобрести в магазинах, занимающихся продажей электроинструментов;
  • кроме этого, вам понадобится толстая фанера, не менее 20 мм толщиной, для рабочего стола и здесь следует обратить внимание на её прочность. Наиболее прочные марки, это ФСФ, ФСФ-ТВ, ФК, ФБ, БС (авиационная) и БВ. закрепить такой стол к верстаку или другому столу вы можете саморезами или струбцинами;
  • также вам понадобится двигатель со шкивом, чтобы привести в движение пилочку. Если у вас есть старый электрический лобзик, то можете использовать двигатель от него.

Примечание. Ниже мы хотим показать вам два варианта изготовления таких электрических пильных инструментов.

Вариант первый

Заводской электролобзик в деталях

На верхнем изображении вы видите заводской инструмент с описанием его основных узлов. Внимательно рассмотрите его и прочтите о предназначении того или иного узла – это будет инструкция, которой вы сможете руководствоваться при изготовлении самодельного устройства.

Конечно, вы можете купить заводской инструмент в магазине – его цена, в зависимости от производителя и мощности станка будет отличаться, но такое приобретение нужно лишь в том случае, если вы намерены заниматься выпиливанием постоянно, а не время от времени.

Принципиальная схема работы

А вот и принципиальная схема, по которой вы сможете собрать конструкцию любой мощности. Самое главное, чтобы у вас для этого нашлись детали.

Готовая собранная конструкция

На верхней фотографии вы видите собранный электролобзик своими руками из фанеры, точнее, из фанеры сделан рабочий стол. Особенностью такой сборки является привод для передвижения вверх и вниз обычно ручного лобзика. Это электрический двигатель, к валу которого крепите ролик для шкива (его легче всего найти) и к краю этого ролика фиксируете подвижное дышло.

Для фиксации дышла к ролику можно использовать самый обычный болт с насаженным на него подшипником. Здесь вот только надо будет найти для дышла стержень с ушком по наружному диаметру подшипника. Учтите, что такая конструкция не предназначена для длительного использования – на ней можно делать лишь мелкие работы.

Вариант второй

Примечание. Второй вариант такой конструкции можно собрать из заводского агрегата от того или иного производителя и столешницы из толстой деревянной фанеры или металла.

Электрический лобзик от MELABO

Как мы уже говорили, очень сложно широким полотном делать крутые изгибы при выпиливании каких-либо узоров – при повороте полотно зажимается, к тому же, когда вы работаете с таким инструментом в руках, то упорная панель частично закрывает пилу.

И вот, когда чертежи для выпиливания электролобзиком из фанеры перенесены на обрабатываемую деревянную поверхность, два этих фактора в совокупности не позволяют чётко обрабатывать контур – пропил получается не таким ровным, как этого хотелось бы.

Самодельный пильный станок

Но выход в этой ситуации есть – если у вас уже имеется дома электрический лобзик ручного типа и вам нужно выпиливать какие-либо ажурные изделия из древесины, то вы можете переделать этот инструмент в станок, прикрепив его к столешнице. Чтобы понять принцип его работы – посмотрите на фото, расположенное выше. Там рабочий стол даже оборудован упорной планкой на винтовых зажимах, а сам при этом крепится к другому, более массивному столу или верстаку.

В рабочем столе вам нужно будет сделать отверстие под полотно – для этого вы можете просто просверлить его сверлом 8 мм в диаметре. Но не забывайте о том, что упорная панель на лобзике может поворачиваться в одну или другую сторону с наклоном до 45⁰ и даже больше (зависит от производителя). Поэтому отверстие под пилку должно быть развальцовано с верхней стороны, чтобы можно было осуществить наклон.

Сам лобзик к рабочему столу можно прикрепить саморезами, закрутив их через упорную панель инструмента. Но лучше всего это сделать болтами – в рабочем столе высверливаются четыре отверстия с потаями для головки болта и такие же отверстия делаются на упорной панели инструмента – его надевают снизу на болты и прижимают к столешнице гайками – снять можно будет в любой момент.

Кроме того, в столе можно вырезать продольные отверстия, как вы видели это на фотографии вверху, чтобы в них вставить упорную планку с самодельными винтовыми фиксаторами.

Набор пилочек BOCH

А теперь давайте опять вернёмся к процессу выпиливания узоров с крутыми изгибами, которые очень сложно сделать чётко с широким полотном. Здесь для такой работы вам лучше всего использовать пилочки по металлу, которые идут в подобных наборах – они более узкие, хотя и более короткие, но для фанеры их длины будет достаточно.

К тому же, при таком способе отделки, полотно всегда будет перед вашими глазами и вам будет гораздо легче придерживаться линии, направляя по ней не инструмент, а саму деталь, так что проблем с рваными краями здесь, скорее всего, не возникнет.

Заключение

Возможно, вы бы хотели предложить какой-либо свой вариант самодельного электрического лобзика или что-либо добавить по выложенной нами информации. К тому же, у вас могут возникнуть какие-либо тематические вопросы, поэтому, просим вас не стесняться и высказываться об этом в комментариях.

rubankom.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
