Гильотинные ножи
Гильотинные ножи предназначаются для отруба и отрезки разнообразных материалов: бумаги, картона, полиэтилена, металла и других. Ножи гильотинные относятся к классу инструментов, к которым предъявляются высокие требования по качеству режущей кромки, то есть стойкости и прочности. Ножи для гильотинных ножниц подвергаются значительным ударным нагрузкам, поэтому они должны быть стойкими к возникновению сколов, крошению и ломке, ведь сломанный инструмент не исправляется обычной заточкой, следовательно, изделия должны обладать значительным ресурсом между заточками и сменами.
Обычно твердость гильотинного ножа колеблется в пределах 54–58 HRC, что зависит от материала. Изготовление гильотинных ножей осуществляется из таких марок стали, как 6ХС, 9ХС и 6ХВ2С, в зависимости от того, для какого разрезаемого материала они предназначены. Ножи для оборудования имеют допуски, регулируемые ГОСТом 25306-82, что обеспечивает взаимозаменяемость инструментов, поэтому при установке не требуется дополнительная шлифовка гильотинных ножей и подгонка.
Гильотинные ножницы делятся на несколько видов:
- гидравлические;
- ручные;
- пневматические;
- механические;
- автоматические;
- комбинированные.
Выбор режущего оборудования делается исходя из конкретной задачи производства, то есть из того, каким оно будет: штучным, серийным или массовым. От этого зависят габариты станка, прочность и система управления: начиная с ручных станков и заканчивая полностью компьютеризированными системами.
№ |
Модель |
Размер, мм |
Цена 6ХС\9ХС |
Цена 6ХВ2С |
||
1 |
Ножи НБ5222 |
360х75х25 |
1850 |
2880 |
||
2 |
Ножи НГ5224 |
450х60х16 |
1350 |
2100 |
||
3 |
Ножи НД3314Г |
425х60х16 |
1210 |
1900 |
||
4 |
Ножи Н313 |
500х120х50 |
дог. |
дог. |
||
5 |
Ножи Н7120 |
508х70х25 |
2150 |
3350 |
||
6 |
Ножи СТД-9А |
510х60х20 |
1800 |
2800 |
||
7 |
Ножи Н3121 |
520х75х25 |
2750 |
4200 |
||
8 |
Ножи НД3317Г |
520х75х25 |
2750 |
4200 |
||
9 |
Ножи НД3318Г |
520х80х25 |
2770 |
4280 |
||
10 |
Ножи НА3121 |
540х60х16 |
1475 |
2300 |
||
11 |
Ножи НК3416 |
540х60х16 |
1475 |
2300 |
||
12 |
Ножи НБ3118 |
540х60х16 |
1475 |
2300 |
||
13 |
Ножи НК4318 |
540х60х16 |
1475 |
2300 |
||
14 |
Ножи Н475 |
550х60х16 |
1500 |
2350 |
||
15 |
——- |
550х60х16 косые |
1770 |
2760 |
||
16 |
Ножи Н477 |
550х60х18 косые |
1990 |
3100 |
||
17 |
Ножи Н477 |
550х60х22 |
2150 |
3350 |
||
18 |
Ножи Н3218Б |
550х60х20 (ф14) |
1950 |
3050 |
||
19 |
Ножи Н3118 |
550х60х20 (М12) |
1950 |
3050 |
||
20 |
Ножи НГ13 |
550х60х24 (ф18) |
2340 |
3650 |
||
21 |
——- |
550х100х25 |
3750 |
5850 |
||
22 |
——- |
670х60х24 (ф18) |
2820 |
4400 |
||
23 |
——- |
670х65х20 |
2570 |
4000 |
||
24 |
Ножи НГ16 |
670х60х25 |
2830 |
4410 |
||
25 |
Ножи Н3111 |
550х70х25 (ф18) |
2700 |
4200 |
||
26 |
——- |
570х60х16 |
1600 |
2500 |
||
27 |
Ножи Н478 |
570х75х25 (М16) |
2825 |
4400 |
||
28 |
——- |
570х75х27 (М16) косые |
3190 |
4970 |
||
29 |
Ножи НД3221 |
570х75х25 (М16) |
2825 |
4400 |
||
30 |
——- |
570х75х27 (М16) косые |
3190 |
4970 |
||
31 |
Ножи Н478М |
575х70х20(М16) косые |
2300 |
3590 |
||
32 |
Ножи Н3118 |
590х60х16(ф14) |
1570 |
2500 |
||
33 |
——- |
590х60х20 |
2065 |
3210 |
||
34 |
——- |
600х140х50 |
дог. |
дог. |
||
35 |
Ножи Н3121 |
625/310х60х25 |
2600 / 1360 |
4050 / 2120 |
||
36 |
——- |
650х55х20 |
2050 |
3200 |
||
37 |
——- |
680х55х20 |
2150 |
3350 |
||
38 |
Ножи Sт10/2550 |
700/500/186х65 |
дог. |
дог. |
||
39 |
Ножи Blemedizdelie |
725х50х12.5 |
дог. |
дог. |
||
40 |
——- |
730х75х25 |
3400 |
5300 |
||
41 |
Ножи НГ 474 |
732х74х18(ф18) |
2650 |
4130 |
||
42 |
Ножи НА3218 |
795х75х25 |
3700 |
5765 |
||
43 |
Ножи SNIA 3150 |
801х99х30 |
5900 |
9190 |
||
44 |
Ножи NTH 3150/25 |
800х120х36 |
7900 |
12305 |
||
45 |
Ножи ScТР/16/3150 |
810х125х35 |
8070 |
12570 |
||
46 |
——- |
860х75х25 |
4170 |
6495 |
||
47 |
Ножи ScТР/10/2500 |
870х100х25 |
5400 |
8410 |
||
48 |
——- |
885х100х30 |
6650 |
10360 |
||
49 |
Ножи Н472 |
900х55х16 |
2500 |
3895 |
||
50 |
——- |
1000х100х40 |
дог. |
дог. |
||
51 |
Ножи Н407 |
1010х120х25 |
7800 |
12150 |
||
52 |
Ножи JAROMET |
1026/513х60х20 |
3700 / 1800 |
5765 / 2800 |
||
53 |
Ножи NTE-Е 3150 |
1055х80х20 |
4650 |
7250 |
||
54 |
Ножи НА3221 |
1070х100х30 |
8380 |
11610 |
||
55 |
Ножи НБ3118 |
1080х75х20 |
4500 |
7100 |
||
56 |
Ножи НА3222 |
1080х100х25 |
6900 |
10750 |
||
57 |
Ножи НБ3221 |
1080х100х25 |
6900 |
10750 |
||
58 |
——- |
1080х100х30 |
8280 |
12900 |
||
59 |
Ножи НК3421 |
1080х105х28 |
8500 |
13250 |
||
60 |
Ножи НА3222 |
1080х125х30 |
10700 |
16670 |
||
61 |
Ножи НБ3222 |
1080х140х35 |
13150 |
20480 |
||
62 |
Ножи НА3225 |
1080х165х45 |
дог. |
дог. |
||
63 |
Ножи Н478А |
1100х125х30 |
11350 |
17680 |
||
64 |
——- |
1100х140х35 |
13250 |
20650 |
||
65 |
Ножи Н481 |
1100х140/150х40 |
дог. |
дог. |
||
66 |
Ножи Н483 |
1100х165х45 |
дог. |
дог. |
||
67 |
——— |
1200х80х25 |
5870 |
9150 |
||
68 |
——— |
1250х100х40 |
дог. |
дог. |
||
69 |
Ножи ScТР25 |
1250/1000х100х40(45) |
дог. |
дог. |
||
70 |
——— |
1250/1000х100х40(45) |
дог. |
дог. |
Как правильно выбрать ножи для гильотинных ножниц?
В зависимости от типа гильотинных ножниц и подбираются ножи к станкам, которые различаются по размерам, материалу изготовления, форме.
- Ножи Н3118 с размером лезвий 540 х 60 х 16 мм используются для рубки черного и цветного листового проката толщиной от 0,1 до 9 мм.
- Нож для гильотины Н313 (500 х 120 х 50) используется для резки листового материала, так же как и Н3121 (520 х 75 х 25), НА3222 (1080 х 100 х 25).
- Гильотинные ножницы Н475 (550 х 60 х 16) применяют для резки листового металла в индивидуальном или мелкосерийном производстве.
- Ножницы гильотинные НГ-16 (670 х 60 х 25) и НГ-13 (550 х 60 х 24 (ф18)) могут использоваться для резки листового и профильного материала с временным сопротивлением не более 500 МПа.
- Кривошипные листовые ножницы с наклонным ножом НК3414, НК3416 (540 х 60 х 16), НК3418 предназначены для холодной резки листового материала с пределом прочности 500 МПа и с наибольшими размерами поперечного сечения 2,5 х 1600, 4,0 х 2000, 6,3 х 2000 мм.
Ножи для резки металла – это неотъемлемая деталь любого металлорежущего оборудования, как то гильотинные, аллигаторные ножницы и прочее. Ножи для аллигаторных ножниц, гильотин отличает надежность и высокая точность – это связано с качеством заточки, так как недопустима работа затупившимся инструментом. Использование некачественных ножей может привести не только к порче разрезаемого материала, но и к выходу из строя самого станка, а это уже может стать причиной как брака, так и несчастных случаев на производстве, чего нельзя допускать.
www.promnozhi.ru
Ножи для гильотинных ножниц
Ножи для гильотинных ножниц предназначены для резки и раскроя листового металла с помощью специальных приспособлений – гильотин, комбинированных и аллигаторных ножниц, пресс-ножниц, СМЖ. Характеристики обрабатываемого материала определяют качество и конструкцию гильотинных ножниц, к ним, соответственно, подбираются и ножи для гильотин.
Высокие нагрузки, испытываемые ножами для гильотинных ножниц, диктуют особые требования, предъявляемые к качеству стали. При изготовлении ножей для гильотин используется сталь марок: 5ХНВС, 6ХВ2С, 9ХФ ГОСТ 5950, после ступенчатой термообработки обеспечивающая оптимальное сочетание прочности, вязкости и твердости. Сталь для изготовления ножей для гильотинных ножниц закупается непосредственно на металлургических комбинатах, минуя посредников, что в конечном итоге выгодно сказывается на отпускной стоимости продукции.
Где купить ножи для гильотины?
Реализуя на российском рынке станков для металлообработки разнообразное кузнечно-прессовое оборудование, наша компания обеспечивает его необходимыми расходными материалами и комплектующими. В частности – ножами для гильотинных ножниц, комбинированных ножниц, пресс-ножниц и СМЖ различных моделей и конструкций. Ознакомиться с ассортиментом ножей для гильотин Вы можете в прилагаемой спецификации. Кроме того, помимо поставок со склада, мы принимаем заказы на производство ножей для гильотин нестандартных форм и размеров по чертежам заказчика. Предлагая клиентам ножи для гильотин, мы гарантируем потребителю высокое качество продукции, соответствие заданным параметрам и долгий срок службы.
Получить все необходимые консультации, приобрести, а также заказать изготовление ножей для гильотинных ножниц Вы можете, обратившись в отдел сбыта нашей компании ООО «СТАНБОКС» или заполнив специальную форму заказа на интернет-сайте StanBox.RU.
gibzig.ru
инженер поможет — гильотинные ножницы
Ножницы гильотинные – станок применяемый при разрезке листового тонкого материала на заготовки нужного размера. Гильотинные ножницы применяются на предприятиях совершенно разного масштаба, где они используются для резки металла толщиною до 7 миллиметров.
Применение гильотинных ножниц обусловлено высоким качеством и возможностью очень быстро осуществлять разрезку листовых профилей из алюминия, стали, меди, латуни, свинца, цинка и даже пластмассы. Высокая эффективность, а также долговечность работы гильотинных ножниц объясняется простотой их конструкции.

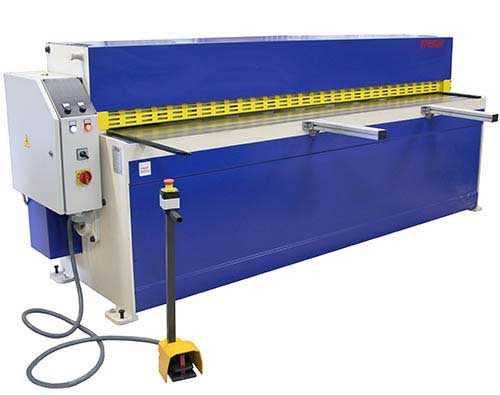

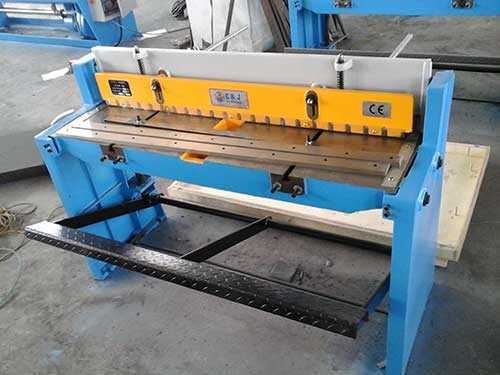

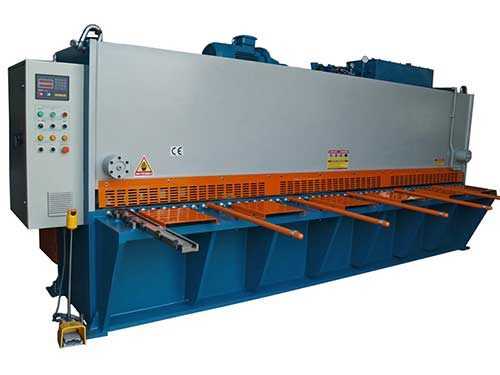

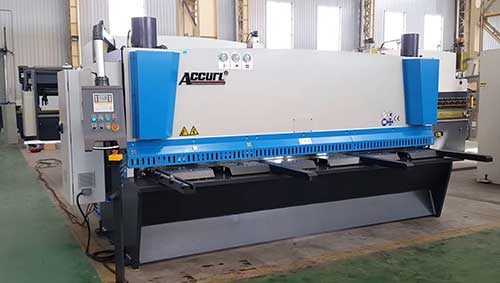

Ножницы гильотинные бывают гидравлические, электромеханические и ручные

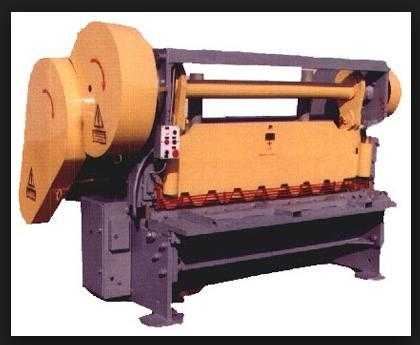

Гильотинные ножницы механического вида применяются для прямой, поперечной или продольной резки материала.
В конструкцию любых гильотинных ножниц входят:
— одна сварная станина на которой установлены сама рабочая зона ножниц,
— один задний упор для точности процесса резания,
— стол имеющий неподвижные ножы и гидроцилиндры, в среднем длина стола у ножниц может доходить до 3200 мм.
Устройство и способ работы ножниц гильотинных
Станина ножниц, часто бывает сварная, состоит из левой и правой стойки, которые соединены между собой. Между стойками крепится стол имеющий возможность движения для регулировки зазора между подвижным и неподвижным ножом гильотины.
Подвижные ножи гильотинных ножниц прикрепляются к ножевому валу, которая приводится в движение с помощью рычажного механизма, которые через цапфы, установленные цилиндры в кронштейнах, прочно крепятся на станине. Ножевая балка гильотины при этом двигается вертикально по направляющим. Как привило, у гильотинных ножниц есть прижимная балка, которая фиксирует заготовку на столе, что очень удобно.

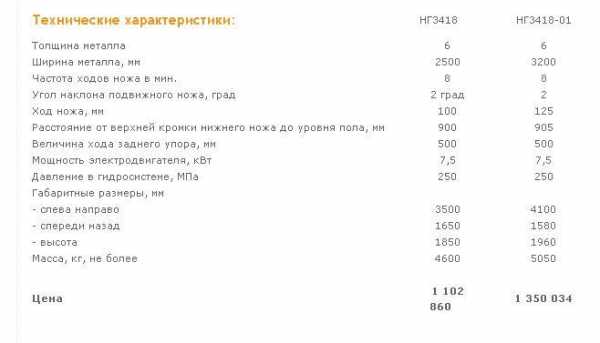

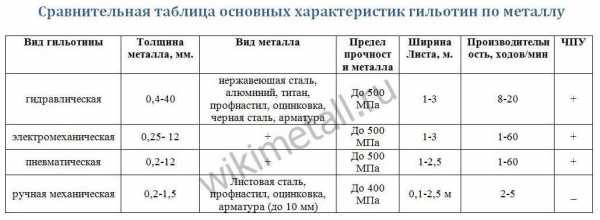

Приблизительные характеристики самых распространенных ножниц гильотинных привожу ниже.
Ножи для гильотины при изготовлении их на предприятии обязательно должны проходить специальную термическую обработку, для придания материалу ножниц повышенной прочности и твёрдости. У ножниц оснащенных гидравликой самое главное это чтобы они имели прочный и тяжелый корпус для достижения высокой точности резки. Ножи для агрегатов обычно состоят из метровых модулей, которые изготавливают из высокопрочной стали. Различают ножи для резки обычных металлов и особо прочных.
Ножи для гильотинных ножниц сложного геометрического профиля изготавливают на станках с числовым управлением, это позволяет достичь требуемых показателей точности и качества полученных изделий. Ножи для гильотин на заводах изготавливаются все по ГОСТа 25306-82
engcrafts.com
Гильотинные ножи выпускаются для следующих моделей гильотинных ножниц, пресс-ножниц, листогибочных машин, профилегибочных станков и другого оборудования: НГ13, НВ1429, НГ16, НГ-19, НМГ1, Н3111, Н3118, НА3118, НБ3118, Н313, Н3121, НА3121, НА3218, Н3218Б, НА3221, НБ3221, НД3221, НА3222, НБ3222, НА-3222Ф1, НА3225, НД3317Г, НД3314Г, НД 3316Г, НД3318Г, НК3416, НК3418, НК3421, Н407, НК4318, Н401, Н-464, НГ 474, Н475, Н472, Н477, Н478, НБ478, Н478А, Н478М, Н481, Н-481А, Н483, Н513, Н5221, Н5222А, НБ5222, НВ5222, НГ5222, НГ5223, НГ5224, НКЧ6020, НКЧ6025 Н7120, ЛГМ2,5х2,5, ЛГМ3х2,0, ЛГМ4х2,5, ЛГМ5х2,0, ЛГМ6х1,6, НГ2.5х2500, НГ3,2х2500, СМЖ172, С229А, СМЖ322, СТД-9А, СТД14001, СДММ, М300/600, БТ11, PS-32, PS-50, 4SZ1778, Blemedizdelie, SNIA 3150, NTH 3150/25, Schermesser, ScТР10/2500, Sт10/2550, ScТР/16/3150, ScТР25, JAROMET, NTE-Е 3150, Lindemann, SQUALO, AKROS, Sierra, COPEX, C-KNIF, ERFURT, FG1030, Pels, Пельс, Пельц, Эрфурт, Яромет Рубительные ножи, ножи для рубительных машин, ножи для дробилок, ножи для дробильных машин, ножи для рубильных машин марок Hombak, Klockner, Maier, Pallmann, Pessa, ножи для МРР8-50ГН, ножи для МР-001. Серийно ножи для гильотин и ножи для резки металлолома к пресс-ножницам, ножи для дробилок выпускаются размером от 110 до 2500 мм, шириной от 50 до 350 мм и толщиной от 12 до 120 мм. Также возможно быстрое изготовление нестандартных гильотинных ножей по Вашим чертежам. Материал ножей гильотнных — сталь 5ХНВС, 6ХС, 6ХВ2С, 9ХС, Х12М ГОСТ 5950. По требованию ножи выполняются со вставками из твердого сплава. Твёрдость ножей для холодной резки металла — 52…65 HRC, для резки металла в горячем состоянии — 40…50 HRC. В заготовительном металлообрабатывающем производстве широко применяют гильотинные ножницы. Основным принципом их действия является рубящее движение косого плоского ножа. Он обычно называется «гильотинный нож» Гильотины, предназначенные для рубки металлических листов, характеризуются по максимальной толщине и ширине разрубаемого листа. Поперечная резка листового материала, соответствующего по своим основным параметрам (толщина и ширина) техническим характеристикам гильотинных ножниц, проходит во время одного хода гильотинного ножа. Рубка металла гильотинными ножницами возможна как по разметке, так и без нее. При рубке без разметки используется задний упор. Ножи для гильотины и ножи для пресс-ножниц подвергаются износу и затуплению, что требует регулярной заточки либо замены в процессе эксплуатации. Перезаточка ножей и их замена накладывает немало расходов на бюджет предприятия. На нашем предприятии вы также можете осуществить ремонт, заточку плоских гильотинных ножей и заказать ножи. У высококачественно изготовленых ножей для гильотин в процессе долговременной работы равномерно и постепенно закругляется режущая кромка. Применение ножей сомнительного качества понижает ресурс Вашего оборудования потому что, процесс рубки происходит с неравномерными, повышенными усилиями на элементы гильотины и это может привести к их поломке! Изготовление ножей по металлу, отличающихся от стандартных размеров, по чертежам Заказчика для рубки листового или сортового проката. Металлургическое, заготовительное и перерабатывающее производства используют Ножи по металлу для рубки листового, круглого, квадратного проката, швеллера, полосы, уголка. Ножи для гильотин применяются на листовых гильотинных ножницах для рубки листового проката. Наши ножи поставляются в Уральский Федеральный округ: Ножи в Центральном и Сибирском федеральных округах. Ножи в Приволжском и Северо-Западном федеральных округах. Ножи поставляются: в Екатеринбург, Пермь. Наши ножи есть в Нижнем Новгороде. Предыдущие статьи: Похожие статьи: |
www.instrument-osnastka.ru
№ | Модель ножниц | Основные размеры, мм | Кол-во в комп. | |||||
L | B | S | D/кол-во отв | a | a1 | |||
1 | Ножи для ССК-25 | 36х28х15 | 18/2 | 10 | 16 | 2 | ||
2 | Нож к СПР12 | 48х30х14 | М10/2 | 10 | 28 | 2 | ||
3 | Ножи для Н1226 / А-50 | 60х60х20 | М12/1 | 30 | 2 | |||
4 | Ножи для СМЖ-175 | 88х69х24 | М12/2 | 23 | 42 | 2 | ||
5 | Ножи для СМЖ-172 | 110х40х18 | 11/2 | 25 | 60 | 2 | ||
6 | Ножи для СМЖ-172А, СМЖ-172БМА | 110х40х18 | М12/2 | 25 | 60 | 2 | ||
7 | Ножи для СМЖ-322А / С-370 | 110х50х42,5 | 12,5 | 22,5 | 65 | 2 | ||
8 | Нож для рекзи арматуры С-150 | 110х110х20 | М20 | 55 | 2 | |||
9 | Нож для С-60 | 110х110х37 | 2 | |||||
10 | Ножи для С-445 / СМЖ-175 | 110х105х35 | 2 | |||||
11 | Нож для С-445 | 110х120х35 | 2 | |||||
12 | Ножи для СМЖ-322 | 160х50х42,5 | 12,5/2 | 40 | 80 | 2 | ||
13 | Ножи для НБ5222 | 300х75х25 | 2 | |||||
14 | Ножи для Н3121 | 310х60х25 | 18/2 | 50 | 175 | 2 | ||
15 | Нож для Н3218Б | 400х60х20 | 14/2 | 50 | 150 | 1 | ||
16 | Ножи для НП-2 / НП-1 | 410х60х16 | 14/3 | 60 | 145 | 2 | ||
17 | Ножи для НД3314Г/НД3316 | 425х60х16 | 14/3 | 50 | 150 | 8 | ||
18 | Нож для НГ5224 | 450х55х16 | 14/4 | 30 | 130 | 10 | ||
19 | Ножи для НГ5224/Н473 | 450х60х16 | — | — | — | 2/8 | ||
20 | Ножи для гильотины | 500х65х25 | 18/3 | 60 | 175 | 8 | ||
21 | Ножи для Н313 | 500х120х50 | 18 | — | — | 2 | ||
22 | Ножи для НВ3118 | 510х60х16 | 14/3 | 85 | 170 | 8 | ||
23 | Ножи для СТД-9А/НКЧ6020 | 510х60х20 | 14/4 | 30 | 150 | 10 | ||
24 | Нож для Jaromet | 513х60х20 | 2 | |||||
25 | Ножи для Н3121/НД3316/НД3317Г/НА3121 | 520х75х25 | 18/3 | 80 | 180 | 8 | ||
26 | Ножи для НЛК-12х2000 | 525х62х24 | 18/3 | 87,5 | 175 | 8 | ||
27 | Ножи для НЛ3427 | 530х100х25 | 18/4 | 40 | 150 | 8 | ||
28 | Ножи для НК341/НБ3118/НК3418/НА3121 | 540х60х16 | 14/4 | 45 | 150 | 8 | ||
29 | Ножи для Н-475 | 550х60х16 | 14/4 | 50 | 150 | 8 | ||
30 | Ножи для Н475 (косые) | 550х60х16 | М12/4 | 50 | 150 | 8 | ||
31 | Ножи для Н475 | 550х60х16 | М12/4 | 50 | 150 | 8 | ||
32 | Ножи для Н3121А/Н3118/Н3218Б | 550х60х20 | 14/4 | 50 | 150 | 8 | ||
33 | Ножи для Н477 | 550х60х22 | 17/4 | 50 | 150 | 8 | ||
34 | Ножи для Н3118 | 550х60х20 | М12/4 | 50 | 150 | 8 | ||
35 | Ножи для гильотин | 550х100х25 | 22/6 | 25 | 125 | 8 | ||
36 | Ножи для гильотины | 570х60х16 | 14/4 | 50 | 150 | 8 | ||
37 | Ножи для Н-478 | 570х75х27 | М16/4 | 45 | 160 | 8 | ||
38 | Ножи для Н478 | 570х80х35 | 18/4 | 45 | 160 | 8 | ||
39 | Ножи для Н478М | 575х70х20 | 18/4 | 47,5 | 160 | 8 | ||
40 | Ножи для Н-478 (косые) | 575х70х20 | М16/4 | 47,5 | 160 | 8 | ||
41 | Ножи для Н3118 | 590х60х16 | 14/4 | 47.5 | 165 | 8 | ||
42 | Ножи для Н315 | 600х140х50 | 27/4 | 100 | 200 | 2 | ||
43 | Ножи для Н3121 | 625х60х25 | 18/4 | 50 | 175 | 8 | ||
44 | Ножи для PELS | 650х55х20 | 14/3 | 50 | 275 | 8 | ||
45 | Ножи для гильотины | 670х65х20 | 18/4 | 50 | 190 | 6 | ||
46 | Ножи для НГ-13, НГ-16 | 670х60х25 | 18/4 | 50 | 190 | 6 | ||
47 | Ножи для К10.9.18.01 | 680х75х20 | 14/3 | 70 | 270 | 2 | ||
48 | Ножи для НГ-4-2000 | 700х70х20 | 18/5 | 50 | 150 | 6 | ||
49 | Ножи для НГ-474 | 730х75х25 | 18/3 | 44 | 107 | 6 | ||
50 | Ножи для гильотинных ножниц | 730х75х25 | 18/3 | 62.5 | 302.5 | 6 | ||
51 | Ножи для Эрфурт | 750х100х40 | 27/3 | 125 | 250 | |||
52 | Нож для CNTA 3150 /16A | 800х100х30 | 21/3 | 75 | 325 | 8 | ||
53 | Ножи для ScTP 16х3150 | 810х125х30 | 22/4 | 60 | 230 | 6 | ||
54 | Ножи для PELS / Erfurt | 860х75х25 | 18/3 | 40 | 390 | 6 | ||
55 | Ножи для SCTP 10*2500 | 870х100х25 | 22/4 | 60 | 250 | 6 | ||
56 | Ножи для ScTP 25/3150 Эрфурт, Pels | 885х100х35 | 22/6 | 75 | 367.5 | 6 | ||
57 | Ножи для Н472 (косой) | 900х55х16 | 13/7 | 30 | 140 | |||
58 | Ножи для NSL 3016 Haco / NSLX 3016 | 975х80х25 | М16/6 | 97,5 | 195 | 4 | ||
59 | Ножи для ScTP 25 Эрфурт | 1000х100х40 | 26/4 | 125 | 250 | 6 | ||
60 | Ножи для Jaromet | 1026х60х20 | 4 | |||||
61 | Ножи на гильотину | 1050х100х30 | 6 | |||||
62 | Ножи для гильотины NTE-Е 3150 | 1055х80х20 | 22/5 | 51,5 | 238 | 6 | ||
63 | Ножи для НА3221 | 1070х100х30 | 18/4 | 130 | 270 | 6 | ||
64 | Ножи для MG 3100/16-20 | 1075х100х30 | 18/4 | 130 | 270 | 6 | ||
65 | Ножи для НБ3118 ИЛИ 3218 | 1080х75х20 | 14/4 | 105 | 290 | 6 | ||
66 | Ножи для НА3222 / НБ3221 Ф1 | 1080х100х25 | 18/4 | 105 | 290 | 6 | ||
67 | Ножи для НА3222 / Н3222А | 1080х125х30 | 22/4 | 105 | 290 | 6 | ||
68 | Ножи для НБ3222 / Н3222 | 1080х140х35 | 18/5 | 108 | 216 | 6 | ||
69 | Ножи для НА3225 | 1080х165х45 | 26/4 | 105 | 290 | 6 | ||
70 | Ножи для Н478А | 1100х125х30 | 22/4 | 130 | 280 | 6 | ||
71 | Ножи для Н481А/Н481 | 1100х140х35 | 25/4 | 94 | 304 | 6 | ||
72 | Ножи для Н483 | 1100х165х45 | 26/4 | 94 | 304 | 6 | ||
73 | Ножи для гильотины | 1100х165х45 | 26/5 | 100 | 220 | 6 | ||
74 | Ножи для NSL 3016 Haco / NSLX 3016 | 1170х80х25 | М16/6 | 97,5 | 195 | 2 | ||
75 | Ножи для ScTP 25 Erfurt | 1250х100х40 | 26/5 | 125 | 250 | 6 |
stanko-prof.ru
Гильотинные ножницы по металлу: виды и характеристики
Резка листового и профильного металла требуется практически на всех металлообрабатывающих и машиностроительных предприятиях, от небольшой слесарной мастерской до огромного завода. Нередко приходится резать металл в домашней мастерской или непосредственно на стройплощадке. Гильотинные ножницы — один из самых удобных станков для раскроя и резки металла. Существует их несколько разновидностей и модификаций, о которых более подробно будет сказано дальше.
Резка металла на гильотине используется в случае, когда требуется изготовить детали прямолинейной конфигурации довольно большого размера — полосы, прямоугольники, треугольники со стороной от нескольких сантиметров до нескольких метров. Толщина металла находится в диапазоне 2-60 мм, заготовка по ширине может достигать 2 метров, а по длине практически неограничена.
Основные виды гильотинных ножниц
Образец немецкой гидравлической гильотины
Промышленные цеха, частные и домашние мастерские, специализирующиеся на металлообработке, оснащаются различными видами гильотинных ножниц, которые отличаются:
- видом привода;
- мощностью;
- типом ножей;
- производительностью;
- максимальной толщиной разрезаемого металла;
- ассортиментом проката, с которым могут работать;
- размером обрабатываемого листа;
- количеством выполняемых операций.
По типу привода ножницы подразделяются на:
- ручные;
- гидравлические;
- пневматические;
- электромеханические.
Гильотинные ножницы по металлу работают по принципу воздействия на металл одновременно большой силой давления и острой кромкой ножа, действующего по принципу обыкновенных ножниц. Две части ножевого устройства смещаются относительно друг друга. Зажимают между собой лист или прокат и сдвигают его соседние слои, разрезая при этом острым лезвием.
Процесс резки гильотиной соединяет в себе две операции — резку и ломание.
Хорошая гильотина для резки металла промышленного производства обеспечивает до 90% разреза и около 10% лома.
При этом рез получается ровным и практически не требует обработки. Если ножи затупились или неправильно выставлен зазор, то соотношение рез/лом изменяется и на нижней кромке возникает острый выступ — грат, который свидетельствует о низком качестве резки.
О грат можно легко порезать руки, особенно при работе с нержавеющей сталью. Одним из главных правил техники безопасности при работе с ножницами гильотинного типа является применение рукавиц из плотной ткани или с кожаными нашивками. Появление грата сигнализирует о необходимости изменения настроек или заточки ножей.
Гидравлические гильотинные ножницы
Промышленные станки для резки металла, оборудованные гидравлической системой привода, принадлежат к самым мощным и производительным разновидностям гильотин. Они предназначены для серийного или штучного производства заготовок с прямолинейными кромками из листов металла толщиной 2-20 мм с длиной реза 1-3 м.
Для больших машиностроительных компаний производятся гидравлические гильотины с возможностью резки листа шириной до 6 м и толщиной более 20 мм. Они отличаются большим весом и размерами и производятся в единичных экземплярах.
Гильотина гидравлическая развивает на ножницах усилие ≥ 400 МПа по всей длине разрезаемого листа. Станки оборудуются ножами как с прямым движением верхнего ножа по вертикальным направляющим, так и с дугообразной траекторией (консольные). Второй вариант позволяет при меньшей мощности гидравлики работать с более толстыми листами металла или сплавами повышенной прочности. Точность реза при этом не снижается.
Зазоры между ножами регулируются по специальной таблице в ручном, полуавтоматическом или автоматическом режиме. Одним из самых современных станков является гидравлическая гильотина с ЧПУ. Для ее настройки требуется минимум времени, а для переключения на производство одного из десятков видов продукции достаточно нажатия одной кнопки. Вся информация о настройках хранится в памяти станка.
Одной из главных особенностей гидравлических ножниц является их бесшумность — ножи двигаются плавно, нет ударных воздействий, характерных для пневматических и электромеханических гильотин.
Безопасность работы обеспечивается наличием фотодатчиков в зоне работы, защитными экранами и ограничителями хода подающего механизма. Возврат балки в верхнюю точку обеспечивается пружинами или газонакопительными амортизаторами.
Электромеханические гильотинные ножницы
Распространен это вид гильотин наравне с гидравлическим. Практически не отличается от гидравлической гильотины по производительности (до 60 ходов ножа в минуту) но более шумный — кривошипный механизм привода вызывает быстрое движение ножа и ударное воздействие на заготовку.
Электромеханическая гильотина
Как и гидравлическая, электромеханическая гильотина предназначена для промышленного использования в цехах, где требуется высокопроизводительная точная резка прямолинейных заготовок большого размера и толщины. Однако производятся и рубка металла на гильотине электромеханического типа и в условиях мелкосерийного и кустарного производства — для этой цели создана целая серия ножниц небольшой мощности. Они занимают немного места в мастерской и позволяют без труда резать оцинкованную листовую сталь, алюминий, медь, пластик и нержавейку толщиной до 2-3 мм.
Привод на верхнюю балку с ножом производится при помощи кривошипно-шатунного механизма на валу отбора мощности от электродвигателя, который включается нажатием педали или кнопкой. Проворачиваясь, эксцентрики передают усилие на оба конца ножевой балки, и усилие резания распределяется равномерно. В конце одного оборота вала балка возвращается в верхнее положение, и заготовка подается для следующего реза.
Оснащение электромеханических гильотин ЧПУ позволяет превратить их в одни из самых точных и производительных станков для резки и рубки металла. Они простые в обслуживании, обладают надежной кинематической схемой и дешевле гидравлических. При желании и наличии слесарной квалификации, сделать гильотинный резак с электроприводом можно самостоятельно в домашней мастерской или в условиях небольшого производства.
Пневматические гильотины
Гильотина для рубки металла с приводом, работающим от сжатого воздуха, превышает по производительности гидравлические и приблизительно равна электромеханическим. Для ее работы требуется компрессор или центральная магистраль со сжатым воздухом. Применяются пневматические гильотины в крупных металлообрабатывающих цехах для производства крупносерийных деталей.
Как и электрические и гидравлические станки, пневматические гильотинные ножницы принадлежат к стационарному типу оборудования. Они оснащаются рабочими столами большой площади, выдвижными контейнерами для сбора продукции и автоматизированными механизмами подачи. Большинство пневматических ножниц оборудуется ЧПУ — скорость работы пневматики в сочетании с электронным управлением позволяет получить большое количество деталей высокой точности за ограниченное время.
Ручная гильотина для металла
Механические гильотинные ножницы с приводом от рычага или педали — несомненно, самый распространенный вид металлорежущих станков. При ограничении по толщине обрабатываемого металла и его видам, гильотинные ножницы ручные можно встретить в каждой мастерской или цехе, где предполагается работа с листовым металлом, арматурой или профильным прокатом.
Механический гильотинный станок
Гильотинный механический резак оборудуется двумя ножами. Нижний, как и у гидравлической или электрической гильотины — неподвижный. А верхний может передвигаться по направляющим вертикально вниз, как у промышленных установок, или поворачиваться вокруг оси. Точка вращения находится на одном из концов ножевой балки, на втором — рукоятка.
Ручная гильотина механическая может оборудоваться редуктором, позволяющим развить на ноже значительное усилие, позволяющее резать листы толщиной более 1 мм толщиной и нержавеющею сталь. Гильотина ножная приводится в действие педалью, ручная — рычагом. Возможен и комбинированный привод. Мобильная гильотина для рубки металла устанавливается на любой ровной поверхности, обеспечивающей устойчивость станка, и применяется на строительных площадках, например, для резки кровельной стали или профнастила.
Во втором случае чаще всего используется гильотина ручная сабельного типа, оснащенная дугообразным ножом. Точка резания в таком случае плавно перемешается траекторией реза и не повреждает металл сложного профиля. Ручная сабельная гильотина применяется как для поперечного, так и для продольного резания заготовок из стали, алюминия, нержавейки.
Гильотинная рубка на ручных станках возможна и при работе с арматурой, уголком и профилем. Если рубка листа на гильотине возможна на всех видах станков, то мини гильотина по металлу для работы с фасонным прокатом должна быть оборудована редуктором.
Таблица характеристик гильотинных ножей
wikimetall.ru
Ножи для ножниц по металлу (Гильотин)
Описание: Изготовление ножейНож к гильотине НБ5222, размер 360х75х25 (комплект, 4 шт.)
Нож к гильотине НГ5224, размер 450х60х16 (комплект, 2 шт.)
Нож к гильотине Н7120, размер 508х70х25 (комплект, 8 шт.)
Нож к гильотине h413, размер 500х120х50 (комплект, 2 шт.)
Нож к гильотине СТД-9А, размер 510х60х20 (комплект, 10 шт.)
Нож к гильотине Н3121, размер 520х75х25 (комплект, 8 шт.)
Нож к гильотине НД3317Г, размер 520х75х25 (комплект, 8 шт.)
Нож к гильотине НА3121, размер 540х60х16 (комплект, 8 шт.)
Нож к гильотине НК3416, размер 540х60х16 (комплект, 8 шт.)
Нож к гильотине НБ3118, размер 540х60х16 (комплект, 8 шт.)
Нож к гильотине НК3418, размер 540х60х16 (комплект, 8 шт.)
Нож к гильотине Н475, размер 550х60х16(М12) (комплект, 8 шт.)
Нож к гильотине, размер 550х60х16(М12) косые (комплект, 8 шт.)
Нож к гильотине Н477, размер 550х60х18(ф17) косые (комплект, 8 шт.)
Нож к гильотине Н477, размер 550х60х22(ф17) (комплект, 8 шт.)
Нож к гильотине Н3218Б-| |-401, размер 550х60х20 (ф14) (комплект, 8 шт.)
Нож к гильотине Н3118, размер 550х60х20 (М12) (комплект, 8 шт.)
Нож к гильотине НГ13 старые, размер 550х60х24 (ф18) (комплект, 8 шт.)
Нож к гильотине НГ13 новые, размер 670х60х24 (ф18) (комплект, 6 шт.)
Нож к гильотине Н3111, размер 550х70х25 (ф18) (комплект, 8 шт.)
Нож к гильотине НД3221, размер 570х75х25/27 косые (М16) (комплект, 8 шт.)
Нож к гильотине Н478, размер 570х75х25/27 косые (М16) (комплект, 8 шт.)
Нож к гильотине Н478М, размер 575х70х20 косые (М16) (комплект, 8 шт.)
Нож к гильотине Н3118-||-404, размер 590х60х16 (ф14) (комплект, 8 шт.)
Нож к гильотине Н3121комплект, размер 625/310х60х25 (комплект, 6/2 шт.)
Нож к гильотине Sт10/2550, размер 700/500/186х65х21 (комплект, 7/1/1 шт.)
Нож к гильотине Blemedizdelie, размер 725х50х12,5 (комплект, 2 шт.)
Нож к гильотине НГ 474, размер 732х74х18(ф18) (комплект, 6 шт.)
Нож к гильотине НА3218, размер 795х75х25 (комплект, 8 шт.)
Нож к гильотине SNIA 3150, размер 801х99х30 (комплект, 8 шт.)
Нож к гильотине NTH 3150/25, размер 800х120х36 (комплект, 8 шт.)
Нож к гильотине ScТР/16/3150, размер 810х125х35 (комплект, 8 шт.)
Нож к гильотине Blemedizdelie, размер 825х25х12,5 (комплект, 2 шт.)
Нож к гильотине ScТР/16/3150, размер 860х75х25 (комплект, 6 шт.)
Нож к гильотине ScТР/10/2500, размер 870х100х25 (комплект, 6 шт.)
Нож к гильотине Н472, размер 900х55х16 (комплект, 6 шт.)
Нож к гильотине Н407, размер 1010х120х25 (комплект, 6 шт.)
Нож к гильотине JAROMET, размер 1026/513х60х20 (комплект, 4/2 шт.)
Нож к гильотине NTE-Е 3150, размер 1055х80х20 (комплект, 6 шт.)
Нож к гильотине НА3221, размер 1070х100х30 (комплект, 6 шт.)
Нож к гильотине НБ3118, размер 1080х75х20 (комплект, 6 шт.)
Нож к гильотине НА3222, размер 1080х100х25 (комплект, 6 шт.)
Нож к гильотине НБ3221, размер 1080х100х25 (комплект, 6 шт.)
Нож к гильотине НБ3221, размер 1080х100х30 (комплект, 6 шт.)
Нож к гильотине НК3421, размер 1080х105х28 (комплект, 6 шт.)
Нож к гильотине НА3222, размер 1080х125х30 (комплект, 6 шт.)
Нож к гильотине НБ3222, размер 1080х140х35 (комплект, 6 шт.)
Нож к гильотине НА3225, размер 1080х165х45 (комплект, 6 шт.)
Нож к гильотине Н478А, размер 1100х125х30 (комплект, 6 шт.)
Нож к гильотине Н481комплект, размер 1100х140/150х40 (комплект, 3/3 шт.)
Нож к гильотине Н483, размер 1100х165х45 (комплект, 6 шт.)
Нож к гильотине ScТР25 Schermesser, размер 1250/1000х100х40(45) (комплект, 2/4 шт.)
Нож к гильотине Н5222А, размер 90х80х15 зарубки передний -1 шт.
Нож к гильотине Н5222А, размер 101х85х11 рубки уголка -1 шт.
Нож к гильотине Н5222А, размер 130х40х12 рубки уголка -1 шт.
Нож к гильотине Н5222А, размер 130х63х12 рубки уголка -1 шт.
Нож к гильотине Н5222А, размер 130х80х15 зарубки левый -1 шт.
Нож к гильотине Н5222А, размер 130х80х15 зарубки правый -1 шт.
Нож к гильотине Н5222А, размер 134х84х12 рубки уголка -1 шт.
Нож к гильотине Н5222А, размер 161х77х60 зарубки -1 шт.
Нож к гильотине Н5222А, размер 175х117х11 рубки уголка -1 шт.
Нож к гильотине Н5222А, размер 340х120х30 рубки круга -1 шт.
Нож к гильотине Н5222А, размер 338х125х35 рубки круга -1 шт.
Нож к гильотине НВ5221, размер 101х85х11 рубки уголка -1 шт.
Нож к гильотине НВ5221, размер 130х63х12 рубки уголка -1 шт.
Нож к гильотине НВ5221, размер 134х84х12 рубки уголка -1 шт.
Нож к гильотине НВ5221, размер 175х117х11 рубки уголка -1 шт. 1
Нож к гильотине НВ5222, размер 105х40х20 зарубки — 3 шт.
Нож к гильотине НВ5222, размер 120х65х55,5 зарубки -1 шт.
Нож к гильотине НВ5222, размер 300х75х25 рубки листа -2 шт.
Нож к гильотине НГ 5222, размер 101х85х11 рубки уголка -1 шт.
Нож к гильотине НГ 5222, размер 105х40х20 зарубки -3 шт.
Нож к гильотине НГ 5222, размер 120х65х55,5 зарубки -1 шт.
Нож к гильотине НГ 5222, размер 130х63х12 рубки уголка -1 шт.
Нож к гильотине НГ 5222, размер 134х84х12 рубки уголка -1 шт.
Нож к гильотине НГ 5222, размер 175х117х11 рубки уголка -1 шт.
Нож к гильотине НГ 5222, размер 300х75х25 рубки листа -2 шт.
Нож к гильотине НГ 5223, размер 105х40х20 зарубки -3 шт.
Нож к гильотине НГ 5223, размер 120х65х55,5 зарубки -1 шт.
Нож к гильотине СТД 14001, размер 80х60х17 рубки швеллера -1 шт.
Нож к гильотине СТД 14001, размер 105х85х17 рубки швеллера №10 -1 шт.
Нож к гильотине СТД 14001, размер 120х88х17 рубки швеллера №10 -1 шт.
Нож к гильотине СТД 14001, размер 140х100х17 рубки швеллера №10 -1 шт.
Нож к гильотине СТД 14001, размер 195х60х17 рубки швеллера -1 шт.
Нож к гильотине СМЖ 172, размер 110х40х18 -2 шт.
Нож к гильотине СМЖ 322, размер 158х50х42,5 -2 шт.
Нож к гильотине СМЖ 322, размер 160х50х42,5 -2 шт.
Нож к гильотине Н513, размер 250х70х18 -1 шт.
Нож к гильотине Н513, размер 121х72х15 -1 шт.
Нож к гильотине Н513, размер 108х62х15 -1 шт.
Нож к гильотине Н513, размер 89х54х17 -1 шт.
Нож к гильотине Н513, размер 72х50х15 -1 шт.
Нож к гильотине НВ 1429, размер 177х111х14,5 рубки уголка -1 шт.
Нож к гильотине НВ 1429, размер 95х40х14,5 зарубки -1 шт.
Нож к гильотине НВ 1429, размер 92х40х14,5 зарубки -1 шт.
Нож для ИПР 450 Нож для ИПР 300М Нож для ИПР 300 Нож для ИПР 250
Нож для ИПР 150М
Местонахождение: Москва, Москва и Московская обл., Россия
promplace.ru
