Н-478 Ножницы гильотинные для листового металла общего назначенияСхемы, описание, характеристики

Изготовителем ножниц Н-478 является Черниговский механический завод.

Ножницы кривошипные листовые с наклонным ножом (гильотинные) для обработки листового металла

Синонимы: ножницы гильотинные, ножницы листовые, ножницы механические, ножницы кривошипные, ножницы гидравлические, shears for sheet metal working, guillotine shears, crank shears.

Гильотинные ножницы — ножницы с наклонным ножом предназначены для прямолинейной продольной и поперечной резки листового металла. На гильотинных ножницах может производиться резка листов, как по разметке, так и без нее — по заднему или боковому упорам.

В зависимости от типа привода верхнего ножа гильотинные ножницы бывают:

  • механическими (кривошипными)
  • гидравлическими

Гидравлические гильотинные ножницы являются наиболее мощными, длина реза у них достигает 8 и более метров, толщина разрезаемого материала — до 60 миллиметров.

Гильотинные ножницы с механическим приводом во многом схожи с гидравлическими ножницами, основным отличием является система привода: оба движения лезвия (и вверх и вниз) обеспечиваются кривошипным механизмом.

Ножницы с механическим приводом не обладают высокой мощностью и применяются для резки материалов максимальной толщиной 3 — 8мм. Однако скорость реза у этого класса гильотин достаточно высока – до 56 резов в минуту (для сравнения, у гидравлических ножниц количество резов варьируется от 3 до 18 в минуту).

Гильотинные ножницы различают, также, по конструкции привода верхнего ножа:

  • ножницы с прямым ходом верхнего ножа
  • ножницы с поворотной (качающейся) балкой — консольные

У гильотинных ножниц с прямым ходом верхнее лезвие закреплено на раме, которая за счет кривошипа или 2-х гидроцилиндров перемещается вниз по прямым направляющим, расположенным на внутренней поверхности боковых стенок машины.

У гильотинных ножниц с поворотной балкой перемещение верхнего ножа происходит за счет вращения балки вокруг центров, находящихся на боковых стенках в задней части станка. Поскольку система привода поворотной балки находится внутри корпуса машины — ножницы с поворотной балкой более компактные.

При относительно низкой стоимости ножниц с поворотной балкой, компактности и простоте их исполнения, у них все же имеется определенный недостаток: угол резки не изменяется, оставаясь равным установленному производителем, вне зависимости, режутся ли толстые или тонкие листы.


Н-478 Ножницы гильотинные листовые с наклонным ножом. Назначение и область применения

Ножницы кривошипные листовые Н-478 с наклонным ножом для резки листа толщиной свыше 16 мм и шириной до 2000 мм предназначены для листового материала с при σвр 50 кг/мм 2вр = 500 МПа).

При резке стали с пределом прочности больше или меньше 50 кг/мм 2 для расчета максимальной толщины реза необходимо пользоваться формулой, указанной в разделе «Регулировка ножниц». При этом твердость разрезаемого листа не должна превышать 35 единиц Роквелла по шкале «С».

Поперечная резка листа производится за один ход ножа по разметке или с помощью заднего упора. Продольная резка — при длине реза более 2000 мм — производится рядом повторных резов при продвижении листа вдоль линии реза.

Ножницы могут быть использованы на складах и цехах различных предприятий при температуре окружающей среды -20°С … +40°С, где требуется резка листовой стали.

Привод гильотинных ножниц Н478 осуществляется от электродвигателя через клиноременную передачу. Ножевая балка гильотины получает возвратно-поступательное движение от коленчатого вала через шатуны. Уравновешена ножевая балка пружинным уравновешивателем.

Усилие на ножевую балку от коленчатого вала передается двумя шатунами. Муфта включения ножниц с двумя поворотными шпонками, тормоз ленточный, периодического действия. Периодичность торможения достигается за счет эксцентричного расположения шкива по отношению к оси коленчатого вала. Это торможение происходит тогда, когда ножевая балка находится в верхнем положении, чем устраняется ее забегание под действием сил инерции.

Разрезаемый материал прижимается к столу ножниц прижимной балкой, движение которой согласовано с движением ножевой балки.

Механические ножницы Н 478 снабжены задним упором. Для безопасной работы на ножницах предусмотрена защитная решетка.

Гильотинные ножницы Н-478 могут работать на одиночных и автоматических ходах. Управление кнопочное с пульта управления и от ножной педали.

Ножницы изготовляются с основными параметрами по ГОСТ 6282—64


Общий вид гильотинных ножниц Н-478


Кинематическая схема ножниц Н-478

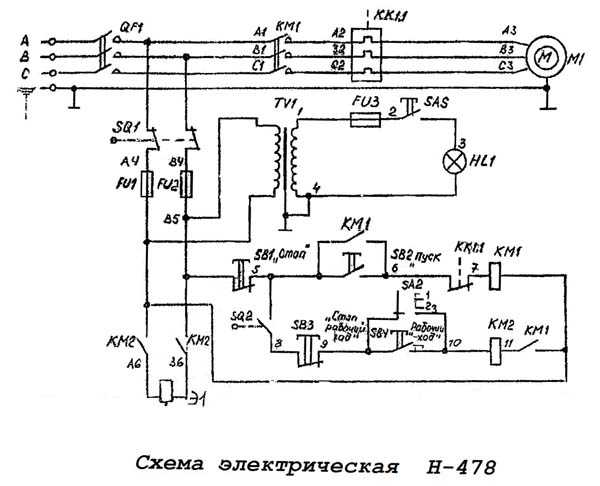

Схема электрическая принципиальная гильотинных ножниц Н-478


Чертеж ножа гильотинных ножниц Н-478

Нож для гильотинных ножниц 27 х 75 х 570

  1. Ножи должны изготавливаться из стали марок 5ХВ2С, 6ХВ2С и 6ХС по ГОСТ 5950—73
  2. Твердость ножей — HRC 54 … 58
  3. Допуск плоскостности поверхности Б — не более 0,1 мм на длине 100 мм
  4. Поле допуска размеров s а В комплекта ножей — по h21
  5. Допускаемая разность размеров ножей комплекта в месте стыка не более 0,03 мм
  6. h24; h24; ±IT14/2
  7. На ноже должна быть нанесена следующая маркировка: товарный знак предприятия-изготовителя, обозначение ножа, клеймо ОТК, шифр (номер) комплекта (для составных ножей).
  8. Остальные технические требования для комплекта ножей по ГОСТ 25306-82 Ножи плоские к листовым ножницам. Основные и присоединительные размеры. Технические требования

Технические характеристики гильотинных ножниц Н-478

Наименование параметраН-478
Основные параметры ножниц
Наибольшая толщина разрезаемого листа при σвр 50 кг/мм 2вр = 500МПа), мм16
Наибольшая длина разрезаемых листов в мм, мм2000
Число ходов ножа в минуту не менее20
Ход ножа, мм140
Угол наклона подвижного ножа в градусах2°04′
Ширина отрезаемого листа по заднему упору, мм650
Число режущих кромок ножа4
Расстояние между стойками в свету, мм2300
Расстояние от уровня пола до плоскости нижнего ножа, мм850
Расстояние от кромки нижнего ножа до станины (вылет), мм600
Максимальное усилие реза, кгс
Количество прижимов1
Ход прижима, мм25
Режимов работы2 (одиночный/ непрерывный)
Тип тормозаленточный
Электрооборудование
Электродвигатель, кВт30
Габарит и масса ножниц
Габарит ножниц (длина х ширина х высота), мм3150 х 2275 х 2350
Масса ножниц, кг11000
