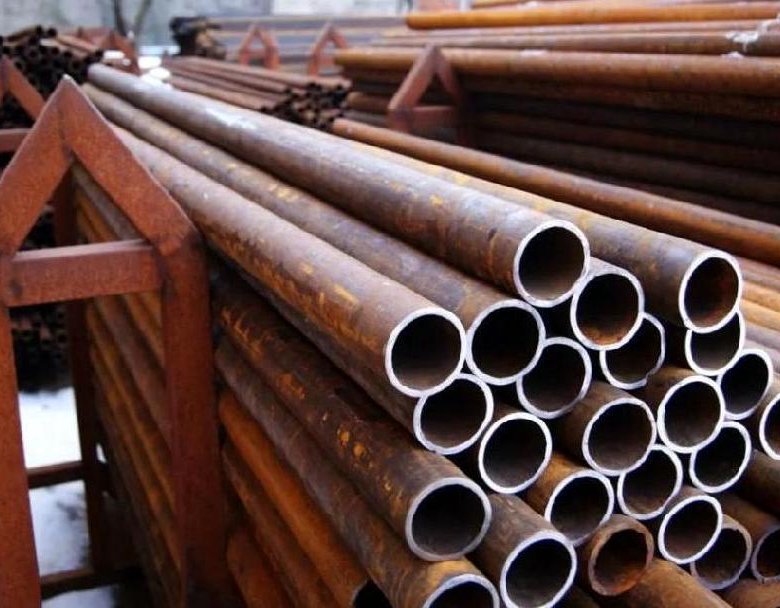

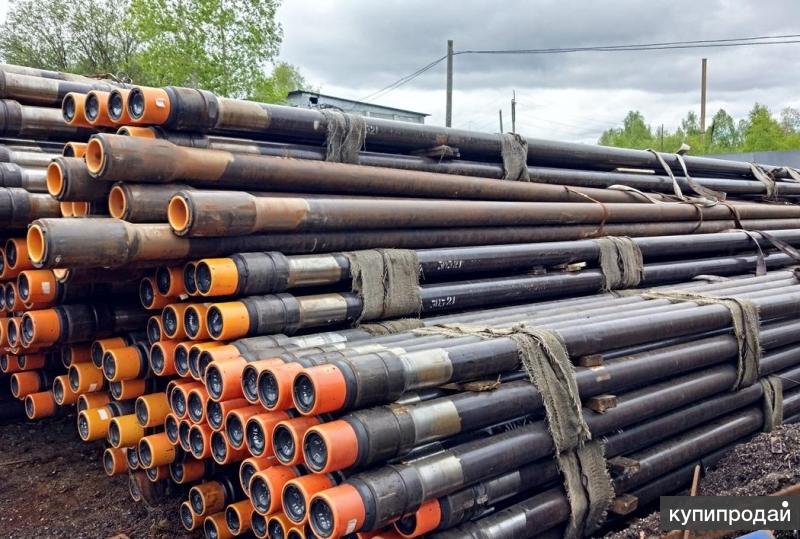

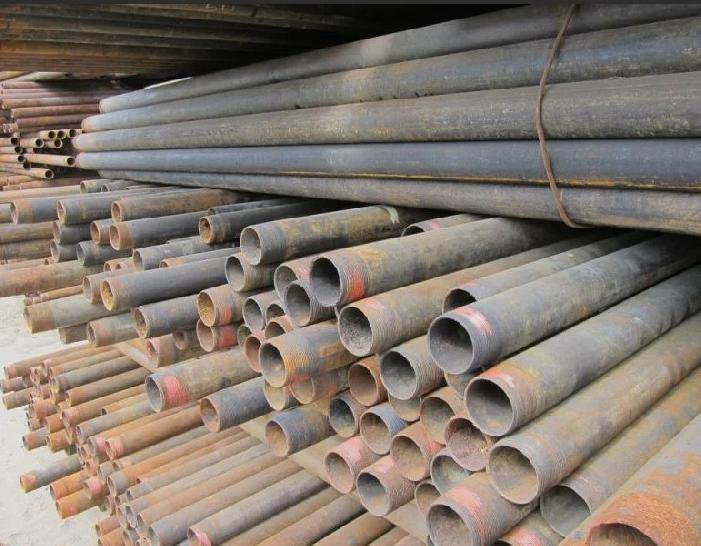

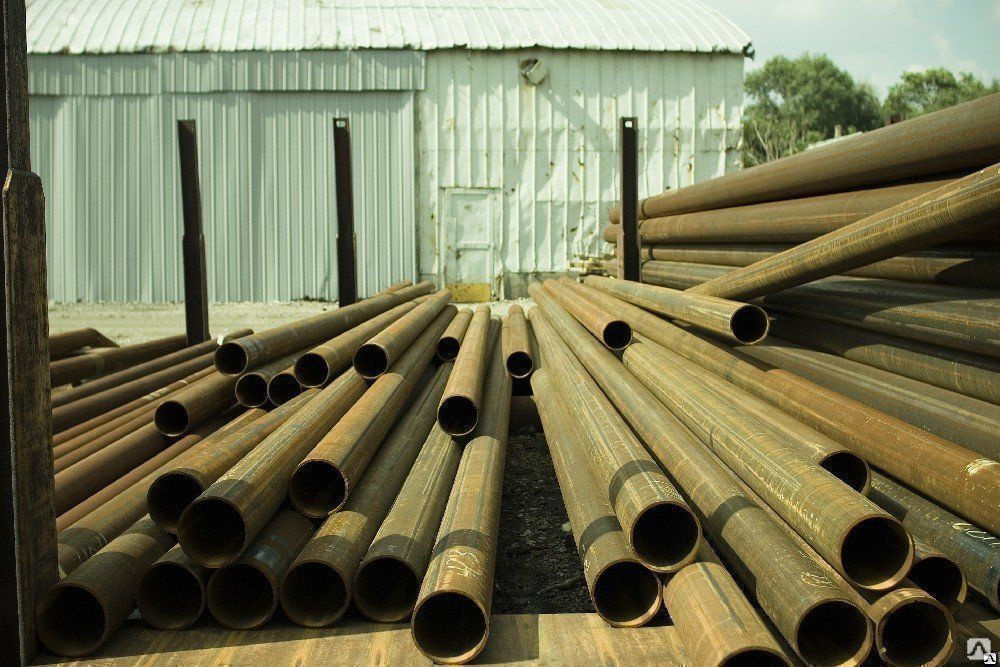

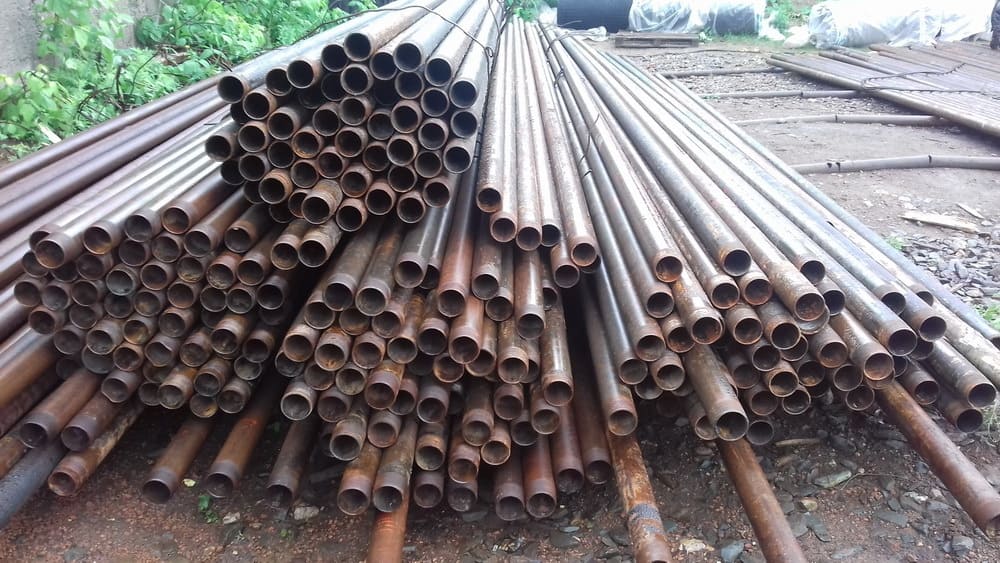

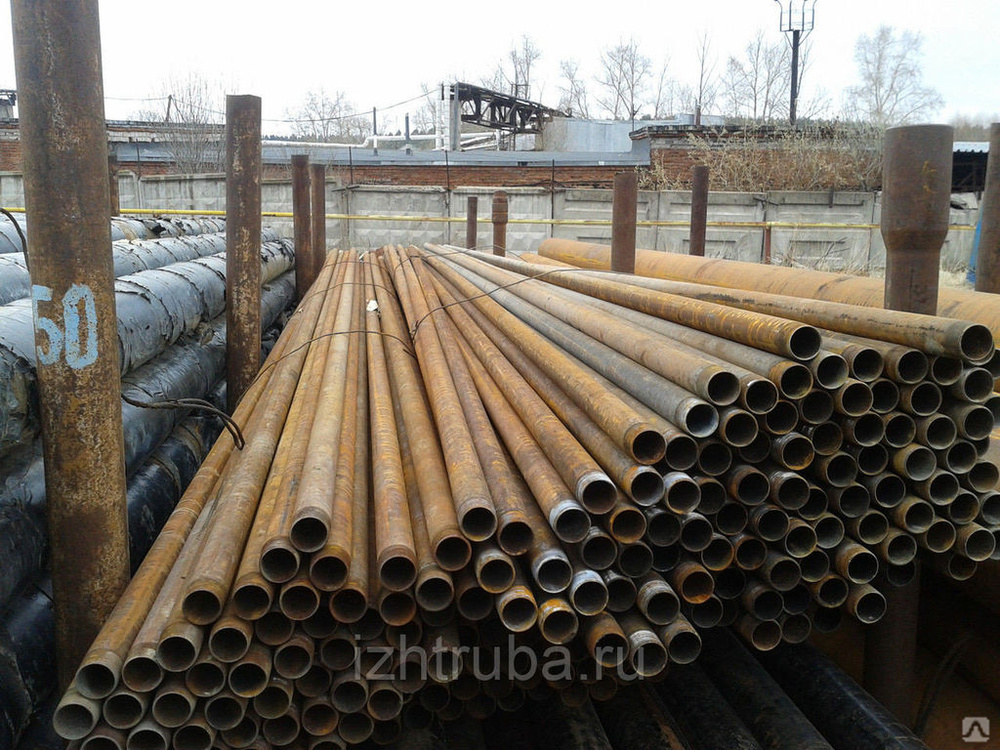

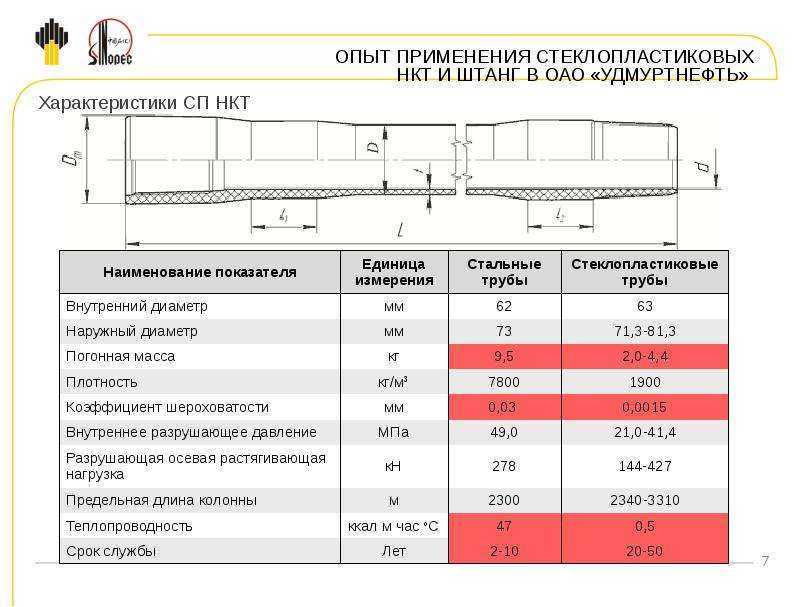

Труба НКТ: основные понятия
Трубы насосно-компрессорные (или сокращенно трубы НКТ) широко используются в газовой и нефтяной промышленности: при устройстве скважин нефтяных и газовых, спуско-подъемных и ремонтных работах, транспортировке различных жидкостей и газообразных веществ. Такие изделия работают в тяжелых и жестких условиях эксплуатации: это и постоянное давление, и высокие механические нагрузки, и воздействие на стенки агрессивных сред. Кроме того, трубы НКТ постоянно подвержены воздействию коррозии и эрозии.
Все это требует высокой прочности от изделий, они должны обеспечивать герметичность и надежность всей системы. Для скрепления труб предназначено резьбовое соединение. Оно обеспечивает высокую герметичность, прочность в условиях повышенных нагрузок, износостойкость и ремонтопригодность изделий, а также хорошую проходимость колонн в скважинах, имеющих сложный профиль.
НКТ-труба выключает следующие виды труб:
— гладкие;
— гладкие по ГОСТ 633-80;
— гладкие высокогерметичные;
— гладкие высокогерметичные по ГОСТ 633-80;
— гладкие с узлом уплотнения;
— гладкие высокогерметичные;

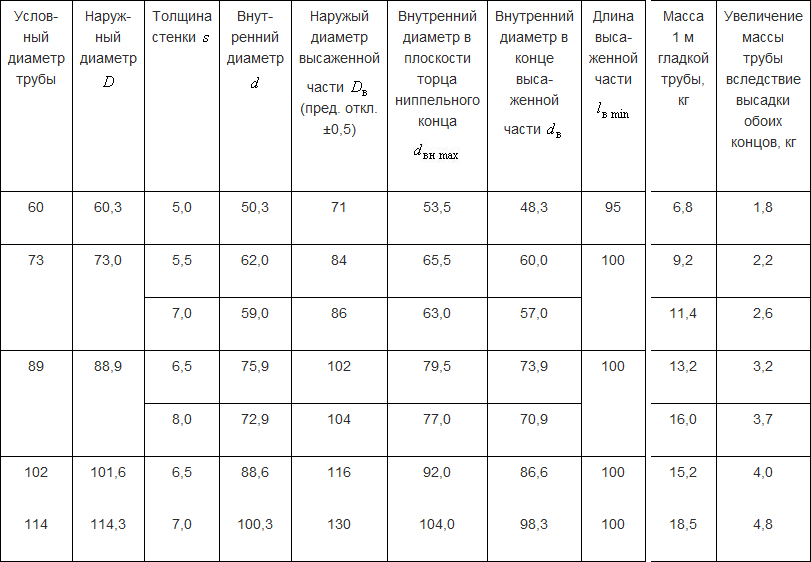

— труба НКТ с высаженными концами АРИ 5СТ;
— с повышенной пластичностью;
— с повышенной хладостойкостью.
Требования, предъявляемые к трубам НКТ
К трубам НКТ и муфтам, используемым для их соединения, предъявляются жесткие требования качества, благодаря которым и обеспечивается надежность и прочность изделий. Так, на внутренней и наружной стенке не должно быть трещин, расслоения, раковин. Возможна зачистка или вырубка данных дефектов, но при этом должно соблюдаться следующее условие: глубина заделки не должна превышать максимального минусового отключения по толщине стенок.
Количество и размеры дефектов на трубах НКТ и муфтах к ним строго регламентируются. Превышение допустимых норм исключается.
Если труба НКТ опускается в скважину, то необходимо проверить ее внутренний диаметр и общую изогнутость при помощи оправки, длина которой составляет 1250 мм, а диаметр зависит от диаметра проверяемого изделия. Особенно данную процедуру необходимо проводить в случае использования штанговых насосов или при наличии отложений солей, гипса, парафина.
Каждая труба НКТ обязательно должна маркироваться.
Маркировка наносится на расстоянии около 0,4-0,6 метров от конца изделия путем накатки или ударным способом и должна содержать следующую информацию: условный диаметр трубы, ее номер, группу прочности, толщину стенки, наименование компании-изготовителя и дату выпуска. Все размеры должны указываться в миллиметрах. Нанесенная маркировка выделяется светлой краской, устойчивой к различным воздействиям.
Труба НКТ выпускается по техническим документам, которые могут отличаться для каждой отдельной фирмы-производителя, однако общие требования не должны противоречить принятым условиям. В основном отличия заключаются в разных резьбах трапецеидального профиля, уплотняющих элементах и т.п.
В целом труба НКТ должна быть качественной и прочной, только тогда она обеспечит надежность всех систем, в которых используется.
Проектирование и строительство технологической линии по диагностике и ремонту НКТ «TMS-Hightech»
Скачать брошюру
Описание
характеристики
Назначение
Технологическая линия по диагностике и ремонту НКТ «TMC-Hightech» (далее – Линия) предназначена для осуществления ревизии и ремонта бывших в эксплуатации насосно-компрессорных труб (далее – НКТ) с целью определения степени их пригодности к дальнейшей эксплуатации в скважинах.
На линии производится отмывка труб от нефтеотложений, сушка, шаблонирование цилиндрической оправкой по всей длине труб, визуально-инструментальный контроль и разбраковка, выходной контроль. Участок позволяет производить ревизию и ремонт бывших в эксплуатации НКТ основных типоразмеров насосно-компрессорных труб с диаметрами
48 мм.; 60 мм.; 73 мм.; 89 мм., в т.ч. технологических труб с износостойкими замками, а также труб с внутренним полимерным антикоррозионным покрытием.
Область применения:
- для нефтяных и сервисных компаний, имеющих в собственности парк насосно-компрессорных труб, бывших в эксплуатации и требующих диагностики и ремонта в цеховых условиях;
- для проведения краткосрочной оценки возможности повторной эксплуатации НКТ по упрощенному технологическому процессу: завоз НКТ со скважины – мойка – визуальный осмотр – шаблонирование – выбраковка и замена – отправка на скважину;
- для проведения неразрушающего контроля и гидравлического испытания НКТ давлением 300/690 кгс/см2 (30/69 МПа) в зависимости от требований потребителя;
- для изготовления новых НКТ из трубной заготовки («зеленки»).
Технические характеристики линии
Линия обладает типовым набором технологического оборудования, позволяющим производить полноценную диагно стику и ремонт, а также изготовление НКТ.
Перечень технологических операций, выполняемых на линии:
1. Мойка труб от нефтеотложений в автоматизированной моечной машине; дополнительно или при необходимости, внутренняя механическая очистка.
2. Сортировка, визуально-инструментальный контроль, определение бракованных и ремонтопригодных НКТ.
3. Шаблонирование внутренней полости НКТ цилиндрической оправкой на предмет выявления кривизны НКТ и локальных деформаций тела.
4. Отворот муфты, визуально-инструментальный контроль и определение степени пригодности муфты к дальнейшему использованию.
5. Неразрушающий контроль НКТ (магнито-индукционный и магнито-акустический методы контроля для выявления дефектов и толщины стенок труб).
7. Наворот муфты на ниппель трубы с контролем момента свинчивания.
8. Гидравлическое испытание труб внутренним давлением жидкости (до 300 (690) кгс/см2) и выдержкой 10 сек.
9. Выходной контроль: измерение длины, смазка резьбовых частей консервационной смазкой, установка защитных колпачков (протекторов), гравировальная маркировка, формирование пакетов с готовой продукцией и документации.
10. Дополнительные операции и возможности. На участке используется видеографический безбумажный регистратор типа «Метран», предназначенный для сбора, визуализации, регистрации и регулирования различных параметров технологического процесса гидроиспытания: давление, время цикла испытания, количество испытанных труб и др. Регистратор «Метран» обладает развитой системой экранных меню управления и работы с архивом, большой внутренней памятью и интерфейсом к внешней Flash-памятью.
11. Дополнительные операции и возможности. Станки трубонарезные комплектуются люнетно-загрузочной линией.
Отрезка дефектных концов НКТ осуществляется при помощи ленточно-пильных станков, работающих в автоматическом режиме.12. Перемещение НКТ между операциями, складом готовой продукции и карманами брака осуществляется при помощи автоматизированной транспортной системы. При этом планировочное решение участка по ремонту НКТ разрабатывается таким образом, чтобы максимально сократить путь движения трубы от участка загрузки до склада готовой продукции. Это позволяет исключить встречные потоки и заторы на участках, упорядочить движение трубы до склада готовой продукции.
Преимущества:
- Высокая производительность линии – более 850 НКТ/сутки.
- Высокое качество ремонта и изготовления НКТ за счет применения современного оборудования отечественного производства, опробованных на практике методов и технологий диагностики и ремонта.
- Сниженные межоперационные перемещения – минимальные потери времени на транспортировку труб между участками благодаря грамотному планировочному решению по расстановке оборудования согласно карте потока создания ценности (КПСЦ), диаграммы Парето и организации рабочих мест по «Системе 5С», а также повышению эффективности производства и производительности труда за счет применения инструментов бережливого производства.
- Планировочное решение, позволяющее разместить производство на минимальных площадях с возможностью продольного или поперечного перемещения труб, например, 18 х 30 м. и т.д. – в зависимости от планировки производственной площадки.
- Сокращение технологических отходов при ремонте резьбовых частей НКТ за счет возможности регулирования длины отрезаемых дефектных участков труб, повторного применения муфт НКТ.
- Использование автоматизированной линии диагностики тела труб, позволяющей производить сортировку трубы по сортам в зависимости от требований (диапазон контролируемых параметров устанавливается программно).
- Быстрая переналадка при смене типоразмера обрабатываемых труб, составляющая не более 60 минут.

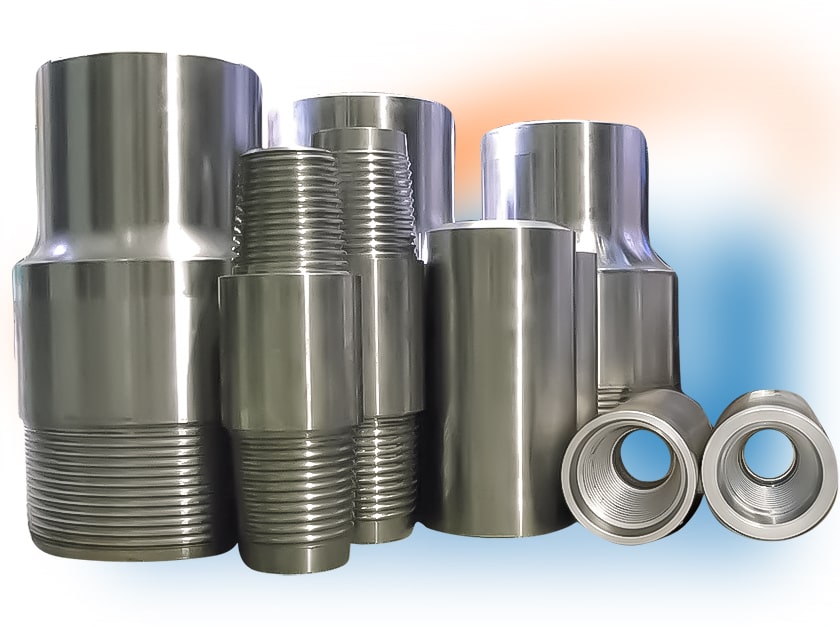

- Возможность изготовления на линии переводников и патрубков.
- Дополнительное оснащение необходимым оборудованием (по договоренности с Заказчиком).
- Опыт УК ООО «ТМС групп» в части проектирования, модернизации и строительства более 10-ти технологических линий по диагностике и ремонту НКТ для сервисных баз, обслуживающих крупнейшие нефтяные компании России (ПАО «НК «Роснефть», ПАО «Лукойл», ПАО «Татнефть» и др.) и их подразделения, а также опыт поставки Линий в ПАО «Сургутнефтегаз», ОАО «Удмуртнефть», ООО «РН-Ремонт-НПО».
Ориентировочная стоимость оборудования и работ по проектированию и строительству технологической линии по диагностике и ремонту НКТ «TMC-Hightech»
Стоимость проектирования, строительства линии НКТ «TMC-Hightech», проведения инструктажей и обучения специалистов Заказчика навыкам работы с внедрением встроенного качества и элементов бережливого производства определяется индивидуально и зависит от требований технического задания Заказчика.
Ориентировочные сроки проектирования и строительства технологической линии по ремонту НКТ «TMC-Hightech»
Cрок выполнения работ – от 6 до 12 месяцев, зависит от требований технического задания Заказчика.
Параметры технологической линии
|
№ п/п |
Наименование |
Параметр |
|
1 |
Тип обрабатываемых труб |
НКТ по ГОСТ 633-80, ГОСТ Р 52203-2004 |
|
2 |
Параметры обрабатываемых труб: |
|
|
— условный наружный диаметр, мм |
48; 60; 73; 89 (гладкие) |
|
|
— максимальная длина, мм |
1 500 |
|
|
— минимальная длина, мм |
5 500 |
|
|
3 |
Производительность, труб/час |
до 40 |
|
4 |
Степень автоматизации технологического процесса |
85 |
Технологический процесс и состав линии (основные операции)
|
№ п/п |
Наименование основных операций |
Характеристика |
Оборудование и инструмент |
|
1 |
Мойка наружной и внутренней полостей труб |
Отмывка труб от нефтеотложений |
Автоматизированная моечная |
|
2 |
Очистка внутренней поверхности труб |
Очистка труб от нефтеотложений |
Установка очистки внутренней |
|
3 |
Шаблонирование внутренней полости труб |
Контроль внутренней полости НКТ |
Установка шаблонирования, |
|
4 |
Неразрушающий контроль |
Контролируемые параметры: |
Установка дефектоскопии автоматизированная. |
|
5 |
Отрезка и удаление дефектных концов |
Отрезка дефектных концов |
Ленточно-пильный станок |
|
6 |
Механическая обработка |
Нарезка резьбы по ГОСТ 633-80 |
Станок трубонарезной с ЧПУ (с люнетами) |
|
7 |
Отворот и наворот муфт |
Производится механизированным |
Станок муфтодоверточный |
|
8 |
Гидравлическое испытание |
Испытание труб на герметичность |
Установка гидроиспытания/опрессовки |
|
9 |
Выходной контроль |
Нанесение необходимой информации |
Установка пневматическая гравировальная |
|
10 |
Межоперационное перемещение |
Перемещение труб между операциями, |
Рольганговые линии, стеллажи, |
|
11 |
Складирование |
Хранение готовой продукции |
Стеллажи, ячейки |
Ориентировочные сроки поставки и монтажа технологической линии
|
№ п/п |
Веха |
Мес. |
1 |
2 |
3 |
4 |
5 |
6 |
|
1 |
Подготовка инфраструктуры |
— |
||||||
|
2 |
Разработка схемы технологической линии, согласование с заказчиком |
1 мес. |
||||||
|
3 |
Подготовительные работы, поставка оборудования на территорию Заказчика |
1 мес. |
||||||
|
4 |
Монтаж, пуско-наладочные работы |
4 мес. |
* В таблице указан срок выполнения монтажных и пусконаладочных работ без учета времени на приобретение станочного оборудования, согласованного с Заказчиком. Срок монтажных работ зависит от наличия площадки и необходимой инфраструктуры.
