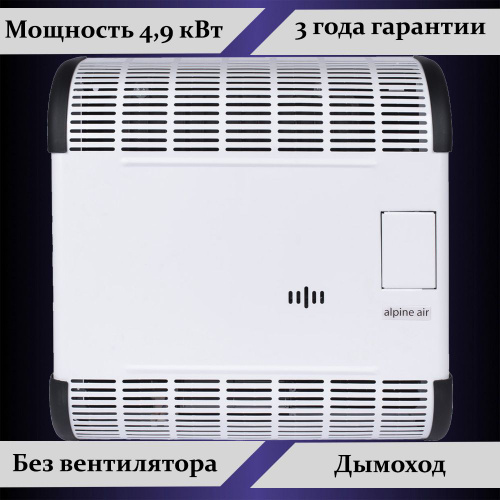

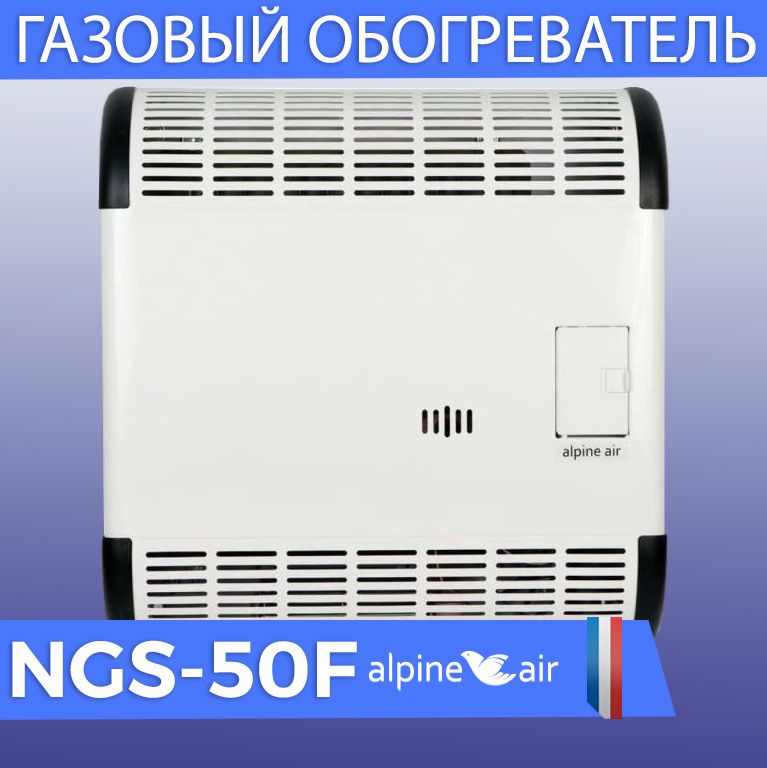

Alpine Air NGS-50F — газовый конвектор с вентилятором и чугунным теплообменником мощностью 4,9 кВт
Alpine Air NGS-50F – это настенный конвектор, который предназначен для отопления жилых и нежилых помещений с помощью природного или сжиженного газа. Модель осуществляет поддержание определенной температуры в комнате посредством передачи тепла от чугунного теплообменника. Высокая скорость распространения нагретого воздуха достигается за счет вентилятора. Забор воздушных масс и выпуск отработанного воздуха осуществляется через объединенные телескопические трубы. Мощность прибора в 4,9 кВт обеспечивает достаточно быстрое прогревание комнаты и дальнейшее поддержание установленной на панели управления температуры. Конвектор имеет встроенные защиты от замерзания и перегрева, а также исключает проникновение продуктов горения в помещение из-за полной изолированности камеры горения. Модель электронезависима и может функционировать в тех местах, где имеются перебои при подаче электричества. От бытовой сети работает только вентилятор.
Ключевые особенности
- Приятный внешний вид.
- Полная электронезависимость.
- Коаксиальная телескопическая труба.
- Выброс продуктов горения на улицу.
- Не выжигает кислород.
- Чугунный теплообменник.
- Встроенный вентилятор.
- Срок службы до 50 лет.
- Работа от природного газа.
- Перевод на сжиженный газ.
- Электроподжиг от батарейки.
- Автоматическое поддержание температуры.
- Настенное размещение.
- Защита от перегрева.
- Защита от замерзания.
- Плавная регулировка температуры.
- Для помещения до 50 кв.
м.
- Высокий КПД.
- Простой монтаж.
- Высокая экономичность.
Принцип работы
Настенный газовый конвектор Alpine Air NGS-50F предназначен для обогрева помещений различного назначения и является электронезависимым прибором, поскольку обогрев осуществляется посредством газа, нагревающего чугунный теплообменник, а розжиг огня при включении модели выполняется с кнопки с помощью стандартной батарейки типа АА. Подключение к бытовой сети необходимо только для работы вентилятора. Температура нагрева поддерживается за счет встроенного термостата, что значительно упрощает процесс эксплуатации оборудования. Аппарат адаптирован для установки в жилых помещениях, в гаражах, различных отдельностоящих зданиях, в производственных помещениях, рабочих комнатах на предприятиях, в офисах и т.д.
Внутри конвектора размещена камера сгорания, где происходит процесс горения и тепло передается на чугунный теплообменник.
На корпусе конвектора размещена небольшая непрозрачная крышка, за которой скрывается блок управления устройством. Здесь имеются кнопки включения и выключения вентилятора, активации электророзжига и температурный регулятор. Для пуска оборудования нужно нажать на кнопку поджига. Для того, чтобы газ горел постоянно, требуется удерживать кнопку нажатой на протяжении пяти секунд, как в случае с электроподжигом обычной бытовой газовой плиты, чтобы датчик автоматического отключения прогрелся. С помощью регулятора доступна плавная корректировка температуры нагрева в пределах от +13°C до +38°C, после чего прибор самостоятельно будет поддерживать нужный температурный уровень за счет встроенного термостата.
Камера сгорания полностью изолирована от помещения, где установлен конвектор, в результате чего Alpine Air NGS-50F может устанавливаться в жилых комнатах и тех локациях, где подразумевается длительное нахождение людей и домашних животных. Дополнительный приток свежего воздуха в помещение не требуется, что указывает на простую эксплуатацию модели. В качестве горелки в аппарате установлено надежное оборудование Polidoro, а газовая арматура представлена моделью итальянского производства SIT.
За счет наличия большой площади теплообменника, выполненного из чугуна, оребрения корпуса и встроенного вентилятора, прибор гарантирует быструю теплоотдачу, в результате чего воздух в комнате быстро прогревается. Также быстрая теплоотдача указывает на возможность эксплуатации оборудования в экстремальных условиях при аномально низких температурах.
Функционирование нагревателя по умолчанию осуществляется от природного газа, который проходит по трубопроводам. Однако производитель предусмотрел возможность перевода оборудования на сжиженный газ, поставляемый в баллонах. Это решает проблему экономичного обогрева помещений в тех местах, где не проходит газовый трубопровод. Работы по установке системы перехода на сжиженный газ рекомендуется доверять специалистам, т.к. велика вероятность повредить запальную свечу.
Газ-контроль
В рассматриваемом газовом конвекторе реализована система газ-контроля, которая многократно повышает безопасность использования газового оборудования. Она включает в себя ионизационный электрод, которые выполняют две важные задачи: при зажигании газа открывают подачу горючей смеси при наличии искры и перекрывают газ при затухании пламени. В основе работы используется принцип ионизации, когда между запальником и электродом возникает ток. Такой принцип сокращает время срабатывания защиты, поскольку не требует остывания электрода, как это реализовано во многих газовых горелках, а реагирует на отсутствие тока.

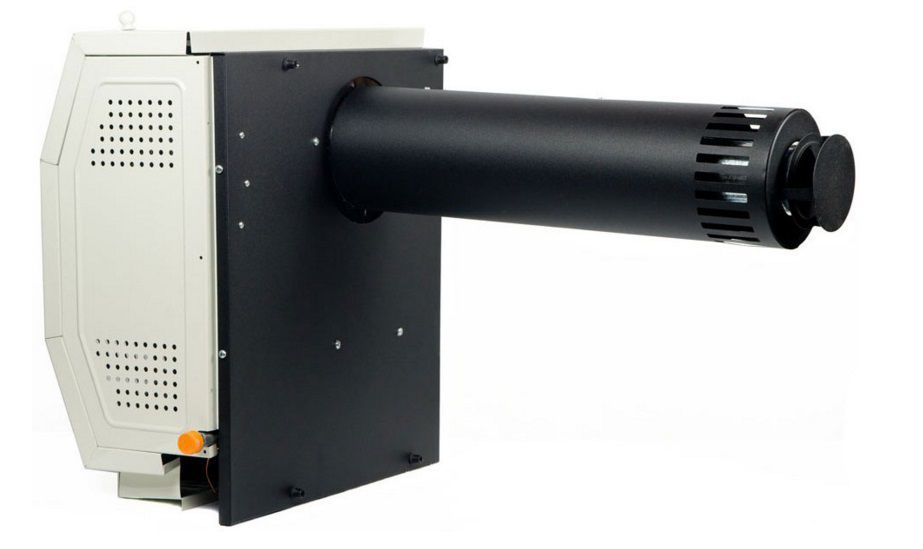

Коаксиальная труба
Настенный газовый конвектор Alpine Air NGS-50F комплектуется коаксиальной трубой изменяемой длины, выполняющей забор кислорода с улицы и отвода отработанных газов из камеры сгорания. Дымоход устанавливается в заранее подготовленное в стене отверстие и подходит для установки во внешние стены разной толщины, так изменяет свою длину в пределах от 46 до 66 см. Именно в таких пределах коаксиальная телескопическая труба может менять свою длину на этапе монтажа. Чтобы влага не попадала в камеру сгорания, дымоход необходимо размещать под углом примерно 3°, где верхней точкой является место крепления трубы к закрытой камере сгорания.

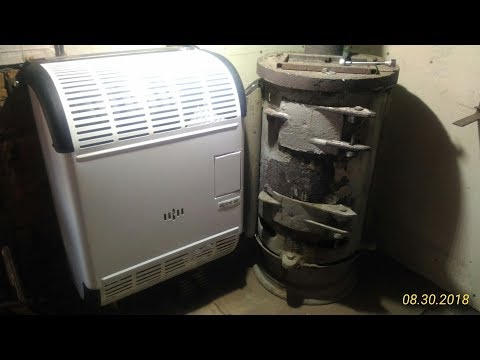

Внешний вид

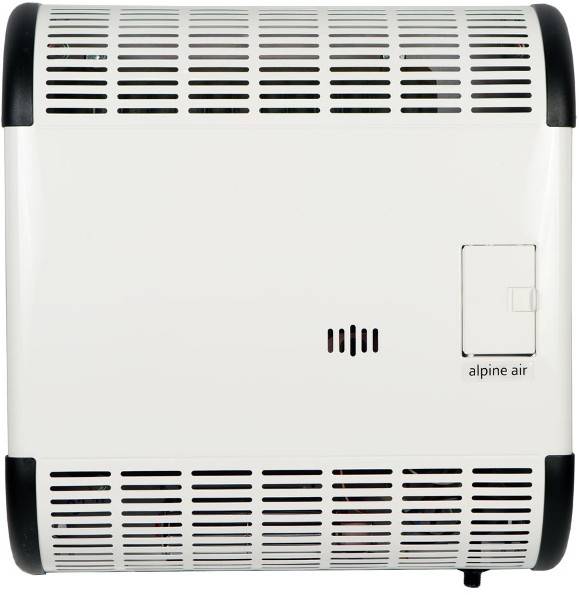

Настенный конвектор газового типа Alpine Air NGS-50F представляет собой достаточно компактный агрегат для мощности 4,9 кВт и рассчитан только для размещения на стене, которая является уличной. С внешней стороны модель представляет собой прямоугольную форму со скошенными углами. Сверху и снизу расположены решетки, через которые осуществляется теплоотдача от чугунного теплообменника.
Центральная глухая панель белого цвета выступает в качестве защиты пользователя, закрывая собой горячий чугунный теплообменник.
Боковые стенки также закрыты панелями, чтобы нагретый воздух не выдувался по бокам. Это продиктовано тем, что рядом с конвектором могут быть расположены мебель и другие предметы интерьера.
Остались вопросы?
Ознакомьтесь с:
Правила монтажаХарактеристики
Или позвоните нам, мы подскажем и поможем.
Конвектор Alpine Air NGS-50F.
1 штука.
Коаксиальный дымоход телескопический (с изменяемой длиной).
1 штука.
Набор для перевода на сжиженный газ: штуцер 1/2, форсунка, втулка.
1 комплект.
Крепеж.
1 комплект.
Батарейка AA для модуля поджига.
Инструкция.
1 штука.
Настенное крепление
Газовый конвектор Alpine Air NGS-50F размещается исключительно на стене в вертикальном положении. Прибор разрешается размещать только на той стене, которая с наружной стороны выходит на улицу и не связана с замкнутыми пространствами, например, застекленными лоджиями, лестничными пролетами, летними садами и т.д.
Расстояние от края корпуса до ближайшей стены или предмета интерьера не должно быть менее 300 мм. Такое же требование выдвигается к расстоянию от верхнего края конвектора до оконного проема. Расстояние от пола до обогревателя минимум должно составлять 70 мм.
Вывод коаксиальной трубы
Коаксиальная труба газового конвектора Alpine Air NGS-50F должна проходит через стену минимум под углом 3 градуса, чтобы образующийся конденсат, а также вода во время выпадения осадков не попадали в камеру горения. Поскольку в процессе работы труба может нагреваться, все щели между стеной и трубой должны быть закрыты негорючей термостойкой изоляцией. Не допускается прикосновение человека с газоотводом.
Перевод на сжиженный газ
При необходимости перевода настенного газового конвектора Alpine Air NGS-50F на работу с природного газа на сжиженный, следует установить специальный дополнительный комплект. Он обеспечивает нормальное функционирование оборудование при подключении баллона с газом. Все работы рекомендуется проводить квалифицированному специалисту, поскольку велика вероятность повреждения запальной свечи и других элементов.
Подключение к электрической сети
Газовый конвектор Alpine Air NGS-50F включает в свою конструкцию вентилятор, который обеспечивает быстрый выдув разогретого воздуха от корпуса прибора. Сам вентилятор работает от бытовой однофазной сети 220 В, что требует коммутации с оборудования с сетью. Главным требованием, предъявляемым для процесса коммутации, является заземление прибора. Включается вентилятор с помощью тумблера, размещенного на панели управления.
В данном разделе представлены рекомендации и общие условия по подключению и монтажу оборудования. Перед осуществлением работ необходимо ознакомиться с инструкцией и изучить требования техники безопасности. Мы советуем доверять все работы по подключению и монтаж квалифицированным специалистам!
Способ установки
настенный
Номинальная мощность, кВт
4. 9
Вентилятор
да
Тип камеры сгорания
закрытый
КПД, %
86.9
Расход газа, м³/час
0.51
Перевод на сжиженный газ
да
Материал теплообменника
чугун
Минимальная длина дымоходной трубы, мм
460
Максимальная длина дымоходной трубы, мм
660
Диаметр дымоходной трубы, мм
80
Диаметр заборного патрубка, мм
160
Диаметр присоединения газа, дюйм
1/2
Высота, мм
630
Ширина, мм
605
Глубина, мм
250
Вес, кг
30
Высота в упаковке, мм
780
Ширина в упаковке, мм
900
Глубина в упаковке, мм
350
Вес в упаковке, кг
39
- Инструкция по монтажу и эксплуатации Alpine Air NGS-50F (PDF)
Нужно ли получать разрешение на использование газового конвектора?
При использовании конвекторов от магистрального газа требуется получить разрешение местной газораспределительной компании
Что входит в комплектацию?
В комплектацию всех газовых конвекторов Alpine Air, представленных в нашем каталоге, входят следующие компоненты:
- Конвектор
- Коаксиальная труба
- Комплект жиклеров для перевода оборудования на сжиженный газ
- Монтажные изделия для размещения оборудования на стене
- Инструкция по эксплуатации и монтажу
- Гарантийный талон
Дымоход приобретается отдельно?
Нет, он входит в стандартную комплектацию конвектора.
Что значит электронезависимый конвектор?
Газовые конвекторы Alpine Air не требуют подключения к электрической сети и могут эксплуатироваться в тех помещениях, где отсутствует электроэнергия. Модели с вентилятором также могут эксплуатироваться без подключения к электрической сети, однако вентилятор соответственно не будет задействован в работе.
Как работает вентилятор без электричества?
Для работы вентилятора требуется подключение к электросети. Это единственный элемент в конвекторе, питающийся от бытовой сети.
Можно ли не включать вентилятор при работающем конвекторе?
Да, вентилятор можно включать и выключать в любой момент работы конвектора. Он обеспечивает быстрое перемещение воздушных масс для более эффективного прогрева помещения.
В какой стране производятся конвекторы?
Конвекторы Alpine Air выпускаются в Турции.
Какой расход топлива у конвекторов?
Все зависит от мощности конвектора, характеристик помещения, выставленного уровня нагрева и типа газа.
Если говорить о работе на природном газе, то максимальный расход у моделей Alpine Air находится в диапазоне от 0,24 до 0,51 м3/ч.
Если говорить о работе на сжиженном (баллонном) газе, то расход конвектора находится в диапазоне от 0,2 до 0,4 литров газа в час. (Усредненный расход можно принимать как 0,078 литра на кВт в час).
При расчете расхода газа следует учитывать, что за весь отопительный сезон при нормальном утеплении помещения конвектор будет работать в среднем 8 часов в сутки.
Какой материал используется для теплообменника?
Все конвекторы Alpine Air комплектуются только чугунными теплообменниками. Данный материал обеспечивает долговечность при частом взаимодействии с высокими температурами, из-за чего производитель заявляет о 50-летнем эксплуатационном сроке.
Как определить нужную мощность конвектора для помещения?
При наличии стандартной высоты потолков в 2,5-3 метра проще всего подсчитать необходимую мощность конвектора: для 10 кв.м требуется 1 кВт мощности. Это при условии хорошей теплоизоляции дома. В лучшем случае стоит брать конвектор с запасом, а при больших размерах комнат стоит рассмотреть вариант монтажа двух конвекторов.
Возможна ли установка дымохода через крышу?
Нет. Конвекторы закрытого типа требуется монтировать только с горизонтальными коаксиальными трубами для вывода продуктов горения на улицу через стену.
Имеется ли газ-контроль?
Да, данная функция имеется в конвекторах. Она обеспечивает принудительное прекращение подачи газа при затухании пламени. Данная функция работает энергозависимо и сводится к тому, что два ионизационных электрода контролируют пламя на фитиле, который горит постоянно. В случае, когда фитиль тухнет, прекращается подача газа.
Какой цвет пламени нормальный?
Цвет пламени зависит от качества газа. Нормальный цвет пламени синий, может быть с оттенками желтого. Красный цвет пламени свидетельствует о неправильной настройке конвектора. Если пламя красное, то в смеси газа и пламени мало кислорода.
Имеется ли таймер у конвекторов?
Нет. Конвекторы управляются только механическим способом.
Не треснет ли теплообменник при нагреве от минусовой температуры?
В том случае, когда конвектор запускается в промерзшем помещении, сначала требуется зажечь газ и оставить его на некоторое время в режиме фитиля. Только когда теплообменник начнет медленно прогреваться, можно увеличивать огонь в камере.
Какая длина у коаксиальной трубы?
Коаксиальная труба имеет телескопический принцип и подходит для стен толщиной от 25 до 50 см.
Можно перевести конвектор на сжиженный (баллонный) газ?
В комплекте имеются форсунки для перевода оборудования на баллонный газ. Однако стоит доверить выполнение этих работ специалисту. Мы предоставляем такую услугу. При заказе уточните необходимость перевода конвектора на сжиженный газ.
Можно ли самостоятельно перевести конвектор на сжиженный (баллонный) газ?
Перевод конвектора на сжиженный газ должен осуществляться исключительно специалистами сервисного центра. Перевод включает в себя процедуры по настройке и регулировке подающего газового клапана, которые должны выполняться специалистами с использованием специальной измерительной аппаратуры. Кроме этого, конструкция (например, внутренних трубок и их крепления) подразумевает использование спец. инструмента и соответствующей квалификации при работе с ними.
Как монтировать конвектор на деревянные стены?
При монтаже конвектора на деревянные конструкции необходимо обеспечить его крепление к стене через специальные керамические проставки, которые позволяют обеспечить циркуляцию воздуха вдоль задней стенки конвектора и исключающие перегрев прилегающей стены.
Проход под дымоход рекомендуется выполнить с запасом по диаметру отверстия, для создания дополнительной воздушной прослойки. Образовавшиеся щели можно задекорировать накладками из стали или любого подходящего материала.
Какой теплообменник используется в конвекторах Alpine Air?
Продукция компании Alpine Air комплектуется исключительно чугунными теплообменниками.
В чем преимущества чугунного теплообменника?
Как правило, производители помимо чугунных устанавливают стальные теплообменники. Однако преимущества первых очевидно: он более инертный, что уменьшает цикл включения-выключения за счет длительного остывания и долгому поддержанию температуры воздуха в нагретом состоянии. Кроме того, чугун под влиянием высоких температур может оставаться в рабочем состоянии на протяжении длительного времени, в результате срок эксплуатации конвектора составляет 50 лет.
Нужно ли брать конвектор с запасом?
Да, поскольку КПД прибора не составляет 100%, однако здесь не стоит переусердствовать с запасом, т.к. более мощный аппарат нагреет воздух намного быстрее и за счет увеличения частоты включения/выключения повышается вероятность износа газового клапана. Кроме того, мощные аппараты стоят дороже, а в данном случае трата денег не будет оправдана из-за того, что оборудование не будет работать на полную мощность.
Конвектор настенный ALPEN AIR NGS-50 (F), с вентилятором, чугун
Открыть окноГарантия производителя
Производитель: ALPENE AIR
Производство: Турция
Другие товары производителя ➜
Наличие
Тюмень: | |
ул. Народная, 18 | Нет |
ул. Аккумуляторная 1, стр. 2 | Нет |
ул. Энергетиков, 96 | Нет |
40 000
₽
В пути
Количество *
Заказать
Быстрый заказНаличие
Тюмень: | |
ул. Народная, 18 | Нет |
ул.![]() | Нет |
ул. Энергетиков, 96 | Нет |
Описание
Камера сгорания закрытого типа, используемая в конвекторе Alpine Air NGS-50F, полностью изолирована от воздуха внутри помещения. Забор воздуха для работы горелки и отвод продуктов сгорания наружу помещения осуществляется через горизонтальную телескопическую трубу, подсоединяемую с обратной стороны конвектора. То есть, конвектору не нужен традиционный дымоход. Телескопическая труба имеет коаксиальную конструкцию — по внутренней части отводятся продукты горения, а по внешней идет приток воздуха снаружи. При этом отводимые газы разогревают поступающий воздух, в зимний период это способствует более полному сгоранию топлива.
Теплообменник газового конвектора Alpine Air NGS-50F имеет развитое оребрение, что увеличивает теплоотдачу и обеспечивает быстрый выход прибора на рабочую мощность после включения. Встроенный термостат поддерживает заданную температуру в помещении, а вентилятор помогает более равномерно распределять нагретый воздух по помещению.
Долговечность: Чугунный теплообменник рассчитан на 50-летнюю службу
Надежность: Используется газовая арматура SIT и горелка POLIDORO (Италия)
Удобство: Пьезорозжиг и термостат, телескопическая труба
Безопасность: Забор воздуха и выброс продуктов горения происходит на улицу
Универсальность: Прибор может быть переведен на работу с сжиженным газом
Доступность: Минимум монтажных работ при установке.
Нагревает сразу воздух, а не теплоноситель — быстрый прогрев помещения и минимум потерь тепла (КПД 86,9%)
Быстрая регулировка температуры. Не сжигает кислород, продукты горения удаляются через коаксиальную трубу
Удобное управление: кнопка пъезорозжига, кнопка вентилятора, регулятор температуры
Закрытый цикл горения делает конвектор абсолютно безопасным для здоровья
Имеет эстетичный внешний вид и компактные размеры
Прибор работает почти бесшумно
Возможность работы от баллона со сжиженным газом (требуется комплект перехода)
Не требует трубной разводки, поэтому исключены промерзания системы
Установить конвектор проще и легче, чем водяную систему отопления
Встроенный вентилятор ускоряет прогрев помещения
Долговечный чугунный теплообменник (срок службы более 50 лет)
Возможность установки комнатной температуры в диапазоне 13’C – 38’C
Телескопический газоотвод входит в комплект поставки
Газовый клапан Sit (Италия)
Горелка Polidoro (Италия)
Привлекательный дизайн, оптимальная мощность в сочетании с надежностью и абсолютной безопасностью газового конвектора Alpine Air NGS-50F позволяют использовать его для отопления практически любых жилых помещений: коттеджей, дач, загородных домов и технических помещений. Встроенный вентилятор обеспечивает быстрый и равномерный обогрев всего объема помещения.
В конвекторе используется чугунная камера сгорания закрытого типа, срок эксплуатации которой составляет 50 лет. Прибор имеет как стандартную комплектацию, для работы на магистральном природном газе, так и возможность комплектации для использования с сжиженным баллонным газом, благодаря чему может использоваться в негазифицированных районах.
Характеристики
Мощность: | 5.00 кВт |
Производитель/Марка: | ALPENE AIR |
Производство: | Турция |
Теплообменник: | Чугун |
Габариты (В*Ш*Г), мм | 630*605*220 |
Вес, кг |
