Электрический тёплый пол Nexans – обзор модельного ряда систем Нексанс

греющие полы Nexans
    Содержимое:
  1. Кратко о марке Nexans
  2. Греющие маты Nexans Millimat
  3. Кабельные системы обогрева Nexans
  4. Терморегулирующие устройства Нексанс
  5. Главные правила монтажа и эксплуатации
  6. Чем полы Nexans лучше конкурентов

Норвежский электрический тёплый пол Nexans изготавливается с использованием одно и двужильного нагревательного кабеля. Главным отличием систем отопления является возможность безмуфтового соединения провода, что в несколько раз увеличивает скорость монтажа.

Кратко о марке Nexans


Компания Nexans расположена в Норвегии. Была основана в начале двадцатого века. Считается родоначальником использования греющего провода. Имеет патент, указывающий на то, что именно компания Nexans первая разработала и внедрила в производство нагревательный кабель.

Продукция компании предлагается в странах ЕС, США, РФ, Украине. Популярность систем отопления связана с простотой укладки и монтажа электрического теплого матового пола Nexans. При необходимости работы можно выполнить своими руками, без привлечения специалистов.

Норвежская компания производитель выпускает кабель, не имеющий аналогов по своим параметрам и характеристикам. Недавно был зафиксирован рекорд, связанный с 60 летней эксплуатацией провода, выпущенного на базе Нексанс.

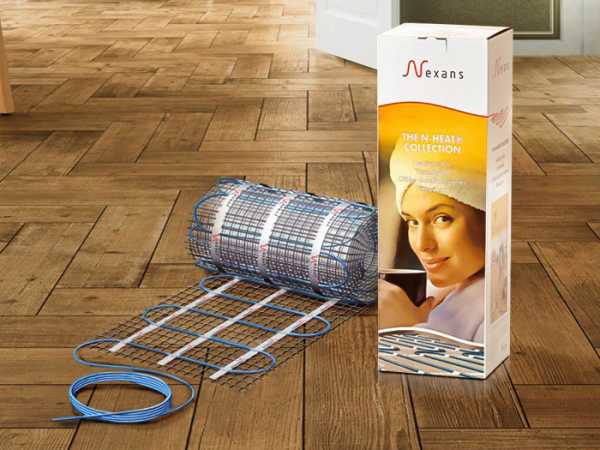

Греющие маты Nexans Millimat


Теплый пол Nexans Millimat пользуется у отечественного потребителя заслуженной репутацией. Под маркой Миллимат выпускаются нагревательные маты – секции, закрепленные на специальной сетке.

Стандартная ширина 50 см. При необходимости можно разрезать сетку для подгона матов к различной конфигурации помещения. Рекомендовано использование систем Millimat под плитку.

Какие преимущества имеют норвежские полы Нексанс Миллимат?

  • электрический пол Nexans Millimat Удобство монтажа – технология укладки электрического теплого матового пола Nexans заключается в использовании специальной теплоизоляционной подложки. Маты раскладывают сверху, слегка прижимая сетку к основанию. Сетка самоклеящаяся.
  • Толщина пола – сами маты имеют толщину 3 мм. После укладки плитки высота потолков уменьшится на 1,5-2 см.
  • Возможность выбора – маты могут иметь разную мощность. При выборе можно воспользоваться специальными таблицами или использовать калькулятор, расположенный на сайте.

При производстве матов используется исключительно двухжильный греющий кабель. Поэтому в процессе эксплуатации теплых полов, полностью отсутствует электромагнитное поле. Маты можно укладывать в тонкую стяжку толщиной 1 см, или в плиточный клей.

Подробная инструкция по правильному монтажу теплого пола Nexans прилагается к каждому комплекту матов. Строгое соблюдение рекомендаций производителя облегчает процесс монтажа.

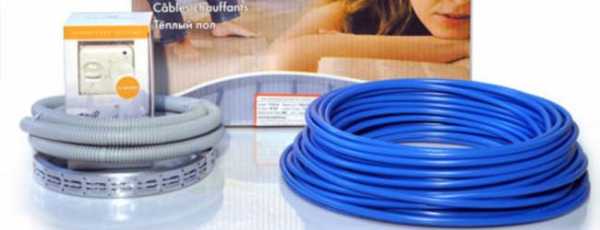

Кабельные системы обогрева Nexans


Производитель традиционно предлагает двух и одножильный кабель. Последний, часто используется для укладки систем антиобледенения.

Какие характеристики отличают кабельные системы электрообогрева полов Nexans?

  • кабельный пол Nexans Безмуфтовое соединение – является запатентованным изобретением, принадлежащим компании.
  • Алюминиевый экран – предотвращает поражение электрическим током. После укладки, провод, благодаря оплетке, продолжает сохранять форму, что облегчает дальнейшую заливку стяжки.
  • Внутренняя структура кабеля – производитель выбрал в качестве токопроводящего элемента хромоникелевый сплав.
  • Основное предназначение – в рекомендации по эксплуатации пола Нексанс оговаривается, что кабельные системы могут использоваться под ламинат, плитку, линолеум и другие виды напольного покрытия.


Рекомендовано, чтобы монтажные работы по раскладке теплых кабельных полов норвежской марки Nexans выполняли специалисты, но, если такой возможности нет, можно самостоятельно выполнить подключение, соблюдая инструкцию, предоставленную изготовителем.

Терморегулирующие устройства Нексанс


установка термодатчика и подключение регулятора Nexans Millitemp Компания разработала регуляторы специально под теплые полы Нексанс. Терморегуляторы помогают подобрать оптимальный температурный режим.

Программируемый электронный терморегулятор позволяет одновременно контролировать работу полов сразу в двух помещениях, поддерживает удаленное управление. При необходимости системы нагрева будут работать в максимально экономном режиме.

Настройка терморегулятора дает возможность контролировать нагрев кабеля в диапазоне от +5 до 40°С.

Температурный датчик устанавливается между витками кабеля и в корпус терморегулятора. Такое устройство обеспечивает максимально точный контроль над температурой нагрева. Регулятор поддерживает возможность создания графика работы пола, с учетом индивидуальных предпочтений.

Главные правила монтажа и эксплуатации


варианты укладки кабеля Nexans в ванной Чтобы обеспечить необходимые условия для безотказной и длительной эксплуатации греющегося кабеля, необходимо придерживаться инструкции и правил, указанных производителем:
  • Схема подключения системы греющих полов Нексанс – входит в базовую комплектацию. В документации приводится подробный план и советы по подключению кабеля к регулятору.
  • Подключение термодатчика – осуществляется перед укладкой провода. Чтобы защитить корпус от пыли и грязи, можно укрыть его целлофаном, либо снять перед укладкой напольного покрытия или заливки стяжки.
  • Минимальный шаг кабеля составляет 10 мм. Максимальное расстояние между витками провода 25 мм. Для удобства фиксации кабеля предусмотрена специальная монтажная лента.
  • Подключение заземления – алюминиевая пленка соединяется с проводом заземления и выводится на щиток. Обязательно подключение системы отопления через УЗО. При недостаточной мощности нагрева, дополнительно устанавливается стабилизатор напряжения или магнитный пускатель. Подключение без заземления и последующая эксплуатация категорически запрещается.
  • Включать полы после заливки стяжки можно не ранее, чем через 28 дней после окончания работ, маты спустя неделю, после укладки плитки.

Чем полы Nexans лучше конкурентов


Как правило, говоря о продукции компании Нексанс, упоминают следующие положительные стороны:
  1. Длительный срок эксплуатации – в Норвегии до сих пор функционируют системы, уложенные с помощью кабеля компании еще в 1960-х гг.
  2. Скорость монтажа – уникальная система безмуфтового соединения не имеет аналогов в мире. Скорость монтажа укладки кабеля в результате применения конструкции, увеличивается в 2-3 раза.
  3. Высокий уровень защиты – при условии соблюдения рекомендаций относительно подключения, поражение током исключается.

Единственное, в чем кабель Nexans немного уступает, к примеру, шведскому Thermo Thermomat - это стоимость, но если учесть гарантийные обязательства и длительный срок эксплуатации, то затраты, несомненно окупятся.

avtonomnoeteplo.ru

Тёплый пол Nexans

Норвежская компания «NEXANS» на рынке кабельно-проводникового оборудования с конца 19 в. Специалисты разработали систему отопления «теплый пол», используя новейшие технологии. Компания производит плёночные инфракрасные обогреватели, маты, нагревательные кабели, в том числе с саморегуляцией температурного режима. Производитель постоянно совершенствует выпускаемую продукцию.

Инженеры выяснили, что слабое место в системах отопления «тёплый пол» являются соединительные элементы. Они могут деформироваться при повышенной нагрузке, неплотно держать контакт. Обогрев помещения нарушается. Компания «NEXANS» предлагает безмуфтовые зацепления всех элементов системы. При этом горячая половина соединяется с холодной частью отдельного элемента.

Для соединения кабелей были разработаны специальные муфты, которые содержат в себе медный проводник. Все участки кабеля преобразуются в единое целое. Разрывов и деформаций случиться не может. Какими характеристиками обладают обогревательные системы «NEXANS»? В чём их отличие от других отопительных приборов?

Нагревательные маты

Нагревательные маты используют как для обогрева небольших помещений, таких как ванная или санузел, так и для жилых комнат: гостиная, спальня, детская. Изделие представляет собой кабель, одножильный или двухжильный, который надёжно укреплён к сетке. Обычно кабель укладывают змейкой. Маты чаще всего располагают под плиткой, заливая их плиточным клеем. Для оборудования не требуется ровной поверхности, но во избежание разрывов сетки и кабеля, лучше поместить обогреватель на бетонную стяжку.

Теплоносителем является электричество. Оно проходит по сердцевине кабеля. Если провод одножильный, то к терморегулятору его подключают обоими концами. В двужильном кабеле одна жила является обогревающей, другая питающей. К терморегулятору требуется подсоединить только один конец провода. Двухжильный проводе издаёт меньшее электромагнитное излучение.

  1. MILLIMAT «NEXANS» 1 м2 – на сетке укреплён двухжильный кабель. Мощность оборудования 150 Вт. Сетка произведена из тонкого стекловолокна. Она не подвергается воздействию влаги, не вступает в реакцию с химическими веществами строительных растворов. Тёплый пол «NEXANS» рекомендуют укладывать под керамическую плитку или керамогранит. Слой клея 2 см. При необходимости маты можно монтировать в тонкой бетонной стяжке. Изделие предназначается для обогрева небольших помещений или отдельных участков в комнате: прикроватная или игровая зона, коридор.
  2. MILLIMAT «NEXANS» 5 м2 – мощность оборудования 750 Вт. Кабель двухжильный. Для простоты монтажа на сетке находится самоклеящийся слой. Систему рекомендуют укладывать под напольную плитку, используя клей или тонкую бетонную стяжку.
  3. MILLIMAT «NEXANS» 10 м2 – мощность системы 1500 Вт. На сетке укреплён двухжильный провод. Материал используют для обогрева больших помещений.

Нагревательные маты можно укладывать под мягкое напольное покрытие, но для них необходима дополнительная защита. Перед тем как постелить на пол линолеум или ковролин, рекомендуют закрыть систему отопления листами ДВП. Без дополнительной защиты электрический контур может «запираться» мебелью. Кабель не деформируется, но обогрев в местах зажатия прекратится.

Нагревательные кабели

Тёплый пол «NEXANS» можно сделать с помощью нагревательного кабеля. Кабель не имеет аналогов на рынке. Это высококачественное изделие, которое отличается особыми характеристиками. Крепление и соединение проводят сварными муфтами. Они герметичны, не реагируют на перепады температур, не подвергаются механическим воздействиям. Нагревательный кабель не может разорваться в месте соединения. Его укладывают как в помещениях, так и на площадках, расположенных вне дома.

При монтаже провода находятся в бетонной стяжке, что снижает уровень электромагнитного поля, делает систему отопления полностью безопасной. Кабель защищён экранирующей оболочкой из алюминия. Она предотвращает попадание влаги к нагревательной жиле оборудования. Оболочка предохраняет провод от перепада температур и деформаций при воздействии извне. Экран уменьшает силу электромагнитного излучения. Тёплый пол «NEXANS» полностью безопасен для человека.

  • «NEXANS TXLP/2R» – кабель двухжильный, укладывается в стяжку пола. В зависимости от мощности оборудования, его используют в помещениях или для обогрева приусадебных участков: веранды, беседки. Кабель можно монтировать на кровле или на коммуникациях: на водопроводе, на канализационных трубах. Для домашнего использования приобретают оборудование 300-400 Вт. Для открытых площадок выбирают провод мощностью в 600-840 Вт. Температура токоведущей жилы 90 0С. На поверхности кабеля температура 65 0С.
  • «NEXANS TXLP/1R» – провод резистивный, одножильный. Его рекомендуют использовать для обогрева балконов, веранд, кровли, коммуникаций. Кабель можно уложить в оранжереях или в теплицах. Мощность оборудования от 380 до 2800 Вт. Провод заливают стяжкой: толщина слоя 60 мм.
  • «NEXANS TXLPЕ/1R 300/17» – нагревательный кабель, одножильный. Мощность при напряжении 220 В составляет 15,6 Вт/м2; при электрическом напряжении 230 В система выдаёт 17 Вт/м2. Защитная оболочка 1,2 мм. Толщина экрана из алюминия 0,2 мм. Внешняя оболочка выполнена из ПВХ.

Системы отопления обязательно подключаются к терморегулятору. Устройства выбирают по способу управления: механическое или электронное. «Никсанс» представляет механический терморегулятор «NEXANS ETV1991”. Его используют при кабельном обогреве.

Диапазон температур до 40 0С. Устройство работает от 230 В. Выходное реле 16 А. Для термоплёнки или нагревательных мат рекомендуют устанавливать программируемую систему управления «NEXANS MILLITEMP». Регулятор может поддерживать 4 режима в сутки.

Производитель тёплых полов Никсанс предлагает выбирать системы отопления от сферы использования, мощности и от финишного напольного покрытия. Продукция пользуется популярностью в Москве, и в других городах России. На сайте компании имеется калькулятор, с помощью которого можно выполнить расчёт площади и мощности системы отопления.

YouTube responded with an error: Daily Limit Exceeded. The quota will be reset at midnight Pacific Time (PT). You may monitor your quota usage and adjust limits in the API Console: https://console.developers.google.com/apis/api/youtube.googleapis.com/quotas?project=268921522881

Загрузка...

otoplenieblog.ru

Теплый электрический пол Nexans: как выбрать?

Электрический теплый пол – наиболее распространенная и простая в использовании система устройства подогреваемого пола. Любая система электрического подогрева полов управляется при помощи терморегулятора, который позволяет использовать нагрев пола более рационально и сэкономить на электроэнергии, настроить правильный режим работы и выставить необходимую температуру.

Особенности использования нагревательного кабеля и мата Nexans, а также их принципиальные отличия.

Нагревательным элементом в электрических теплых полах чаще всего выступает нагревательный кабель или греющий мат. Чтобы правильно подобрать систему, нужно знать особенности помещения, в котором будет оборудован “теплый пол”.

Нагревательный кабель может применяться для устройства как основного, так и дополнительного отопления. Над кабелем зачастую предполагается цементно-песочная стяжка высотой от 3 до 5 см. Стяжка высотой 3 см используется в том случае, если теплый пол будет служить дополнительным обогревом, соответственно, стяжка высотой в 5 см используется, если пол служит основным источником тепла. Нагревательный кабель применяется в случае, если есть возможность поднять уровень пола. Кроме 5 см стяжки уровень пола поднимется и за счет напольного покрытия, к примеру, керамическая плитка плюс слой клея. Если же возможности поднять уровень поверхности нет, нужно использовать нагревательный мат.

Выбирая систему обогрева, важно определить, будет ли это одножильный или двужильный кабель

В качестве материала для единственной жилы используют нихром, оцинковку, латунь. Когда на кабель подается электричество, то благодаря имеющемуся у него сопротивлению, материал нагревается. Очень важно, чтобы такой кабель был максимально прочным и надежным. При правильном подключении жила нагревается не более чем на 80°С, а изоляция способна выдержать до 100°С и более. Эксплуатационный срок одножильного кабеля напрямую зависит от получаемой нагрузки. Это объясняется тем, что при небольших нагрузках изоляция кабеля легче справляется с перегрузками.

Двужильный кабель Nexans имеет две жилы: одну нагревательную, а вторая отвечает за питание. Монтаж двужильного кабеля несколько проще, так как кабель уже имеет готовый конец для подключения к электросети. А конец одножильного кабеля после укладки необходимо вернуть к месту подключения.

Для установки греющего кабеля необходимо предусмотреть теплоизоляцию пола, иначе вся энергия будет тратиться на подогрев плиты перекрытия, а расходы электричества будут увеличиваться. Для теплоизоляции пола можно использовать пенопласт, пенополистирол, полипропилен, стиродур или пробковую подложку толщиной не менее 2-х см, зависит от выбранного материала. Нужно также учитывать то, что при использовании такой кабельной обогревательной конструкции высота пола поднимется на 5-10 см.

Преимуществами устройства пола нагревательным кабелем являются более экономичная работа системы и невысокая стоимость оборудования. А вот укладка кабеля потребует больше труда и дополнительных расчетов, по сравнению с нагревательными матами, где шаг кабеля уже рассчитан и зафиксирован.

Нагревательный мат – это нагревательный кабель, уложенный на полипропиленовой сетке. Устанавливать нагревательный кабель можно как на стяжку, так и на старое напольное покрытие. После укладки мата устанавливается гофротрубка для датчика температуры пола, после чего мат необходимо залить самовыравнивающейся смесью, чтобы греющий кабель находился в среде без пор, во избежание перегрева кабеля в воздушных прослойках. Также над нагревательным матом предполагается  цементно-песочная стяжка высотой 1 см.

Влияет ли напольное покрытие на выбор кабеля

Важным моментом в выборе системы “теплый пол” является напольное покрытие. Под ламинат рекомендуется использовать нагревательную пленку, она также применяется и под другие виды покрытия (паркет, линолеум и т.д.). Под керамическую плитку или же любое другое покрытие из натурального или искусственного камня советуют применять нагревательный кабель или мат.

Деревянное покрытие и “система теплый” пол, здесь всегда возникает большая часть вопросов. Как ведет себя дерево под воздействием температуры, не сократится ли срок эксплуатации паркета? Использование электрического теплого пола с деревянными полами возможно и очень распространено, стоит лишь придерживаться рекомендаций производителя. При выборе системы Nexans, компания рекомендует:

– выбирать системы, удельная мощность которых не превышает 100 Вт/м.кв;
– в зависимости от теплопроводности разных пород дерева, толщина напольного покрытия должна быть 22-24 мм, чтобы дерево прогревалось;
– прежде чем монтировать паркет или доску, нужно оставить покрытие в обогреваемом помещении на несколько дней;
– избегать попадания влаги под деревянное напольное покрытие, дать стяжке хорошо просохнуть.

Под керамическую плитку можно использовать “теплый пол” удельной мощностью до 190 Вт/м.кв. И если нагревать деревянные покрытия не рекомендуется выше 27°С, то нагрев керамической плитки при необходимости возможен до 40°С, и это никак не скажется на физических изменениях материала.

Главным критерием при выборе и покупке комплекта теплого пола является электрическая мощность теплых полов. Следует учесть, что при использовании электрических теплых полов в качестве основного источника  отопления обогреваемая площадь должна  составлять не менее 70% от общей площади помещения – это обязательное условие.

Все помещения имеют разные функциональные особенности, соответственно, и требования к отоплению, точнее к удельной мощности системы на 1 м.кв, отличаются. Очевидно, что удельная мощность системы на 1 м.кв, скажем, на лоджии должна быть выше, чем на кухне.

Как рассчитать шаг, если укладка кабеля происходит в бетонную стяжку

От шага укладки будет зависеть мощность системы “теплый пол” (Вт) на один квадратный метр. Чем меньше шаг укладки, тем больше будет мощность. Минимальный шаг укладки кабеля – 7,5 см. Такой шаг применяют как для основного обогрева помещения, так и для отдельных комнат. Обычно для дополнительного источника обогрева применяется шаг укладки 10-12,5 см, мощность которого на 1м.кв будет составлять 160-120 Вт.

Технические характеристики двужильного нагревательного кабеля Nexans

НазваниеМощность при 230В, ВтМощность при 220В, ВтДлина, мСопр., ОмПлощадь обогрева, м² (170 Вт/м²)Площадь обогрева, м² (136 Вт/м²)Площадь обогрева, м² (112 Вт/м²)
TXLP/2R 200/1720018311,8264,51,21,51,8
TXLP/2R 300/1730027517,6176,31,82,22,6
TXLP/2R 400/1740036623,5132,22,42,93,5
TXLP/2R 500/1750045829,3105,82,93,74,4
TXLP/2R 600/1760055035,288,53,54,45,3
TXLP/2R 700/1770064041,075,94,15,16,2
TXLP/2R 840/1784077649,760,75,06,27,5
TXLP/2R 1000/17100091058,353,45,87,38,7
TXLP/2R 1250/171250113072,443,07,29,110,9
TXLP/2R 1370/171370126180,838,58,110,112,1
TXLP/2R 1700/1717001560100,031,110,012,515,0
TXLP/2R 2100/1721001930123,725,412,415,518,6
TXLP/2R 2600/1726002411154,520,115,519,323,2
TXLP/2R 3300/173300302719416,119,424,3

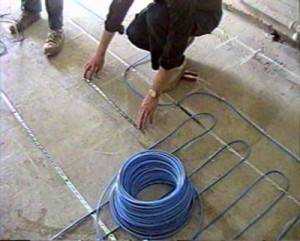

Рекомендации по укладке кабеля

К первому этапу следует отнести выбор схемы укладки. На плане отдельного помещения необходимо поместить схему, место нагревательного кабеля, а также определить расположение термостата и датчика.

За этим следует уделить внимание теплоизолируещему слою, так как через неизолированный пол может теряться до 30% тепловой энергии. Особенно это касается помещений, расположенных на первом этаже, в домах с подвалом, а также лоджий или балконов. Теплоизоляция позволяет сберечь от 90 до 95% тепла.

Для того чтобы избежать повреждений готового теплого пола при установке мебели, необходимо правильно нанести разметку: обозначить места, где будет устанавливаться сантехника или крупногабаритные предметы мебели. Недопустима перекрестная укладка кабеля, и это следует учесть при разметке.

После монтажа изоляции и готовой разметки можно приступать к укладке кабеля или мата. Существует два способа укладки: с помощью монтажной ленты либо металлической сетки. Монтажная лента представляет собой гибкий материал с креплениями для кабеля. На металлической сетке кабель закрепляется пластиковыми хомутами. Кроме практического удобства, монтажная сетка придает дополнительную жесткость системе “теплый пол”, не дает кабелю утонуть (вдавиться) в теплоизоляционный слой.

Шаг кабеля будет рассчитан исходя из номинальной мощности системы в расчете на 1 м.кв согласно инструкции. Соблюдение шага по всей площади пола между всеми полосами гарантирует равномерное нагревание всей поверхности. В процессе монтажа кабеля на пол, необходимо следить за тем, чтобы место соединения теплового кабеля с электрическим было расположено в зоне цементной стяжки и как можно ближе к месту подключения термостата. Расстояние до ближайшей стены не должно быть менее 20 – 30 см, а сам отрезок соединения непременно должен оставаться прямым и не подвергаться перегибу. Производить установку терморегулятора системы следует на удобной высоте 80 – 100 см от пола, выполняя все требования схемы сборки и монтажа.

И завершающим этапом укладки кабеля, является выполнение цементной заливки пола. Высота стяжки, сооружаемой на стандартном бетонном полу, составляет 3 – 5 см в зависимости от требований производителя. Ранее подготовленный раствор, необходимо равномерно распределить по всей поверхности пола, разравнивая исключительно вдоль рядов нагревательного кабеля.

Регулировка системы «теплый пол»

Для правильной работы теплого пола важно настроить режим работы. Для этого существуют терморегуляторы, предназначение которых – поддержка и изменение необходимого режима работы и температуры. Есть два вида терморегуляторов – электромеханические и программируемые. Программируемый терморегулятор имеет дисплей, который отображает текущее состояние системы и помогает настраивать программу, в соответствии с которой будет меняться температура пола. Это позволит использовать теплый пол тогда, когда это необходимо.

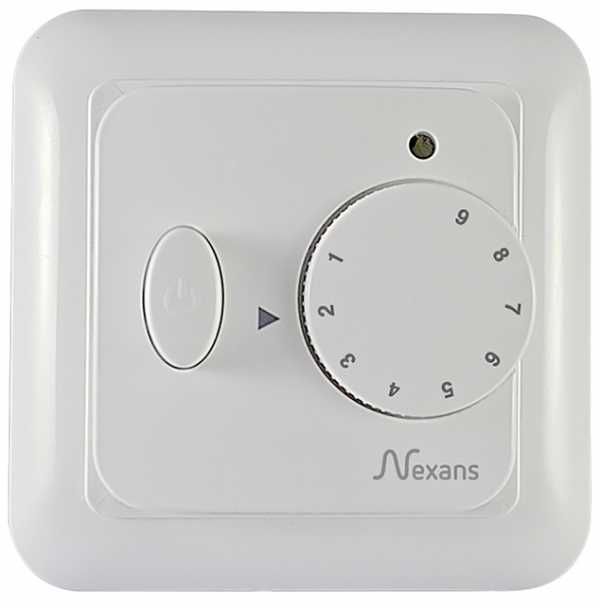

Терморегуляторы Nexans

Термостат Nexans MILLITEMP CDFR-003 может работать в двух режимах: постоянной или программируемой температуры ( 2 режима : 1 по датчику пола, 2 по датчику воздуха). В режиме программирования термостат изменяет и поддерживает температуру в зависимости от времени суток и дня недели.

В терморегуляторе Nexans N-COMFORT TR доступны три режима работы устройства: регулирование температуры с использованием встроенного датчика , регулирование температуры пола с использованием внешнего датчика и регулирование температуры в помещении с помощью встроенного датчика совместно с ограничением температуры с использованием внешнего датчика. Также термостат можно настроить для работы в режиме регулятора мощности. В такой конфигурации функция ограничения температуры не работает.

Советы по применению терморегуляторов

Программируемый терморегулятор рекомендуется использовать при площадях обогрева  более 5 м.кв в целях экономии электроэнергии. Электромеханический терморегулятор пола чаще используется для небольших площадей, так как они менее энергозатратны.

Управлять системой «теплый пол» можно с помощью терморегулятора посредством датчика температуры пола. Датчик температуры пола устанавливается между витками кабеля нагревателя системы. Сами же терморегуляторы могут монтироваться под крышку розетки или же просто на стену. Правильно выбранный терморегулятор поможет рационально и легко управлять системой “теплый пол”.

Что нужно знать, чтобы использовать эффективность пола по максимуму и как избежать теплопотерь

Окна. Главным источником теплопотерь в помещениях являются оконные проемы, постоянные сквозняки и продувания. Для того, чтобы сохранить комфортную температуру, следует выбирать оконные системы с несколькими стеклами (стеклопакетами) с непродуваемой оправой.

Стены. Следующий ключевой момент, от которого зависит температура, это несущие стены. Ни для кого не секрет, что кирпич лучше регулирует температурные перепады, чем блоки или панели.

Температура воздуха на улице. В районах, где температура воздуха часто бывает низкой, избежать теплопотерь поможет утепление внутренних или наружных стен, с помощью теплоизоляционного материала (минеральная вата, пенополистирол).

Факторы потребления электричества теплым полом

Основной характеристикой, влияющей на затраты энергии, является площадь помещения. Чем она больше, тем больше расход кабеля, соответственно и электроэнергии тратится больше. Наличие утепления в полу или стяжке влияет на энергосбережение. При наличии утепления расход электричества снижается приблизительно на 20-25 %. Немаловажную роль играет фактор основного отопления. Если в квартире сохраняется высокая температура, за счет энергоэффективности всего здания, то и теплый пол будет включаться реже. Еще большей экономии можно добиться, установив программируемый термостат, за счет управления температурой по времени.

www.spets-stroy-portal.ru

высокое качество, надежность и безопасность

Если для комфорта в квартире вам не хватает тепла, то лучшим решением будет кабельный теплый пол nexans. Это, пожалуй, единственная в мире продукция этого рода, с гарантией на эксплуатацию в 60 лет! Более того, уникальные технические разработки специалистов норвежской компании не только облегчили установку системы, но значительно повысили ее качество и надежность.

В последнее время стремительно растет популярность электрических полов с подогревом, и причина тому в первую очередь комфортная температура теплого пола, и не только по субъективному самочувствию, но и с медицинской точки зрения, а также исключительные возможности дизайна. В условиях насыщенного предложениями рынка даже вопрос, как сделать, отходит на второй план. Намного сложнее оказывается осуществить правильный выбор. Одним из лучших вариантов уже на протяжении многих десятков лет остается теплый пол Nexans.

Конструктивные особенности

Норвежская система Нексанс считается сегодня чуть ли не самой надежной в мире. Такую оценку она получила благодаря уникальной разработки компании – технологии SPLICE.

Согласно официальной статистике выход из строя нагревательных кабелей в 90% всех случаев связан с проблемами, возникающими в местах присоединения греющего и холодного концов кабеля, хотя подавляющее большинство производителей при соединении концов в муфте использует компрессию.

Разработчики Нексанс пошли другим путем – они вообще отказались от использования муфты. Предложенная ими инновационная технология предполагает получение единого неразрывного проводника из этих концов. Безмуфтовое соединение, как еще его называют, представляет собой монолитно-встроенную соединительную муфту. Это место на кабеле отмечено маркировкой SPLICE.

Через подобную муфту можно стыковать провода из разных материалов, к примеру, из стали и меди. Длина проводов может варьироваться в пределах 2–10 м.

Кабель Nexans имеет еще ряд особенностей.

  • Роль экранирующей оболочки выполняет сплошная трубка из алюминия. Подобный экран обеспечивает изделию абсолютную влагозащиту, уменьшает риск локального перегрева, повышает устойчивость к механическим нагрузкам, препятствует электромагнитному излучению.
  • Внешняя оболочка выполнена из модифицированного ПВХ, который предотвращает получение механических повреждений в процессе монтажа, повышает устойчивость кабеля к ультрафиолету.
  • Для электроизоляции центральной жилы нагревающего элемента используется сшитый полиэтилен, благодаря чему кабель может служить в разы дольше. Это многократно было доказано на практике: изделия Nexans не теряют работоспособности более полувека.

Основные компоненты системы

prestigpol.ru

Теплый пол Nexans - гарантия тепла, уюта и здоровья вашей семьи

Не всегда в доме можно создать комфортную обстановку лишь при наличии централизованного отопления, поэтому многие прибегают к устройству дополнительных систем обогрева. Для этих целей теплый пол nexansбудет очень кстати. Здоровье человека во многом зависит от того, в каком состоянии находятся его ноги. А теплый пол обеспечивает комфорт для всех проживающих в доме. Но прежде чем решиться на установку этой конструкции, необходимо разобраться, что она собой представляет.

Суть теплого пола nexans

Теплый пол Nexans TXLP/1 73

Эту электрическую конструкцию для обогрева пола впервые разработала компания Nexans еще в 1926 году. Естественно, сейчас нагревательная система кардинально изменилась, поскольку появились новые материалы и инновационные технические решения. На протяжении всей своей деятельности компания Нексанс активно занималась новыми разработками и исследованиями, расширяя поле деятельности, внедряла инновационные технологии, в результате чего стала ведущим производителем кабельных нагревающих систем в мире. Её продукция отличается от аналогичных тем, что в системах теплого пола nexans используются сварные герметичные муфты — эксклюзивное техническое решение компании.

Суть использования этих муфт заключается в том, что при монтаже теплого пола отсутствует механическое соединение электрических проводов. В результате провода не подвержены перегоранию, даже если они находятся в открытом пространстве.

Основной идеей нагрева поверхности пола является прокладка под ним греющих кабелей, тепло от которых равномерно распределяется по материалу пола. Тем самым согревается воздух в помещении. Но кроме обогрева пола, эти системы используются и в других случаях — для нагрева канализационных труб, кровли и прочего.

Нагревательные системы компании nexans отличаются от подобных тем, что в них используются инновационные решения. Специальное соединение электрических кабелей обеспечивает бесперебойную работу всей системы продолжительное время. Соединить медный провод с элементом из другого материала позволяет муфтовый проводник, гарантирующий герметичность и целостность стыка.

Электрокабель оснащен цельным алюминиевым экраном, который защищает конструкцию от попадания влаги и перегрева, одновременно повышая механические свойства кабеля. Алюминиевая защита провода обеспечивает гарантированную безотказную работу системы теплого пола.

От механических воздействий электропровод защищает модифицированный ПВХ, а в середине кабеля используется прогретый полиэтилен, который значительно увеличивает срок его эксплуатации.

В настоящее время теплый пол этой компании представлен двумя видами — с саморегулирующимся кабелем и резистивным.

Саморегулирующийся кабель

В конструкцию этого вида кабеля встроена специальная полупроводниковая матрица. Она изменяет сопротивление провода в зависимости от температуры окружающей среды, в результате чего меняется и мощность нагрева.

Период ее эксплуатации — не больше 15 лет, так как она имеет свойство стареть, поэтому мощность нагревательного кабеля уменьшается. Замена же самого кабеля — трудное и дорогостоящее дело. Из-за этого использовать саморегулирующийся кабель в конструкции теплого пола не рекомендуется. Его проще применять в таких системах, как подогрев кровли.

Резистивный кабель

Этот вид кабеля чаще всего используется в системах теплого пола, так как он наиболее экономичный и надежный.

Суть его работы заключается в том, что при подаче напряжения он нагревается, как обычный утюг. Различают резистивные кабели двух типов — одножильные и двухжильные. Они отличаются по мощности, методу монтажа и самой конструкции. Причем мощность измеряется в ваттах или киловаттах на один погонный метр.

Преимущества пола Nexans

Одножильный кабель в своей конструкции имеет:

  • Нагревательную жилу (провод), которая должна быть заизолирована фторопластом или сшитым полиэтиленом.
  • Провод заземления, чаще всего выполненный из меди или покрытый медью.
  • Экранированную защиту из металла.
  • Наружную защиту из ПВХ, устойчивого к ультрафиолетовому излучению.
  • Соединительные муфты, расположенные на концах кабеля.

Двухжильный кабель состоит из двух изолированных проводников, один из которых имеет нагревательную муфту, а другой является возвратным и сделан из меди. Нагревательный кабель и подающий на него напряжение соединяются специальной муфтой, которая служит цельным проводником. Кроме того, двужильный кабель, как и одножильный, должен иметь провод заземления, защитный экран, наружную оболочку и соединительную муфту.

Не рекомендуется соединять нагревательный кабель и терморегулятор напрямую без соединительной муфты. Через нее стыкуются провода из меди и стали или другого материала, длина которых может колебаться от 2 до 10 метров по желанию заказчика.

Монтаж и мощность

Система подогрева Nexans

Монтаж одножильного кабеля несколько сложнее, чем двужильного. Объясняется это тем, что здесь нужен точный расчет шага между витками, чтобы можно было питающий конец кабеля соединить с терморегулятором.

Укладка двужильного кабеля производится много проще за счет того, что оба его питающих конца находятся с одной стороны, так что нет проблем с подключением к терморегулятору.

Мощность кабеля может быть разной, а измеряется она в погонных метрах. Чем она ниже, тем меньше должен быть шаг между витками, что является обязательным условием лучшего прогрева пола.

Для деревянного пола используется кабель мощностью 9–10 Вт/м п. Для жилых помещений этот показатель должен находиться в пределах 17–20 Вт/м п. Для обогрева лоджий, балконов, террас применяется кабель с мощностью 25–28 Вт/м п. Такую же мощность требуется использовать и при устройстве систем антиобледенения крыш, а также при прогреве канализации и грунта.

Для какого напольного покрытия подходит кабель nexans?

Рекомендуется использовать систему теплого пола, если финишное покрытие представлено керамической плиткой или керамогранитом. Эти материалы обладают высокой теплопроводностью, поэтому пол будет нагреваться очень быстро.

Под паркет или ламинат нагревательный кабель можно укладывать в том случае, если эти материалы монтируются на клей или цементную стяжку. Если же они укладываются на теплоизолирующую подложку, то монтаж нагревательного кабеля является неэкономичным вариантом.

Для ламината существует специальный материал Millidry, разработанный компанией Нексанс. Он имеет вид металлизированных фольгой листов, между которыми находится нагревающий кабель.

Заключение

Как видите, теплые полы не представляют собой ничего сложного, но доверить их монтаж все же следует специалистам. Грамотно смонтированная система прослужит долгое время без ремонта как самой системы так и напольного покрытия.

Автор: Семен Князев

Поделиться материалом:

Комментарии и отзывы к материалу

polmechty.ru

Теплый пол Nexans

ОСНОВНЫЕ ПРЕИМУЩЕСТВА ТЕПЛЫХ ПОЛОВ NEXANS

  • Компания Nexans ( ранее называлась Alcatel Cable до ребрендинга в 2000г) является родоначальником и изобретателем "Теплых полов",что подтверждает Патентная Спецификация от 5 июля 1926 года.
  • Компания изобрела в 1989 и запатентовала уникальное соденинение проводника питания и нагревательного кабеля методом "сращивания"
  • Подтвержденный срок службы нагревательного кабеля NEXANS более 60 лет! ( В Кафедральном соборе в г.Осло в 1938 году был смонтирован теплый пол, который безотказно прослужил 61 год до реконструкции в 1999 году.Извлеченный нагревательный кабель направили в лабораторию для анализа. Вердикт ученых- кабель может прослужить еще 30-35 лет! )Ни один из производителей нагревательных кабелей не имеет таких же подтвержденных показателей
  • Производство нагревательного кабеля находится в  Европе, в г Лангус,что недалеко от столицы Норвегии города Осло.
  • Гарантия производителя 20 лет. Срок службы- более 60.

Результатом использования компанией "Nexans" уникальной технологии "сращивания" стало нулевое количество выходов из строя нагревательных секций.


В нагревательных кабелях NEXANS, в отличие от кабелей других производителей, место соединения (муфта отсутствует, в привычном понимании этого слова) нагревательного элемента с "холодным" проводником питания выполнено по уникальной технологии "сращивания"  SPLICE" "Холодный" проводник  питания соединяют с нагревательным элементом при помощи сварки с использованием серебра.
Важно подчеркнуть,что место соединения получается абсолютно герметичным, т.к. оно находится под неразрывным слоем изоляции, герметичного алюминиевого экрана  и цельной оболочки  кабеля. Данный "узел" отвечает за надежность все системы "теплый пол" потому,что именно контакты являются слабым звеном всех электротехнических изделий. А применительно к теплым полам данный контакт важен вдвойне, потому,что один из проводников в месте контакта нагревается и остывает в процессе работы. Второй же подводит питание и остается холодным. Если данное место будет негерметичным (как у многих производителей -обычная термоусаживаемая муфта),то возникает вероятность попадания влаги и дальнейшей коррозии,что может привести к выходу всей системы из строя)
Поэтому применение безразрывного герметичного соединения методом "сращивания" под единой изоляцией и оболочкой в заводских условиях, позволяет избежать проблем с отказами в работе. Что делает нагревательные кабели Nexans сверхнадежными,что немаловажно при их прокладке под дорогостоящие напольные покрытия.
Место на кабеле, где находится это соединение обозначено +++SPLICE+++ ( "сращивание"-лат)
Еще одной особенностью нагревательных кабелей Nexans является применение сплошного алюминиевого экрана по всей длине кабеля.Что дает конкурентные преимущества:
  • защиту от проникновения влаги(позволяет прокладывать кабель в воде,желобах водосточных трубах,земле)
  • снижает вероятность перегрева кабеля за счет улучшенной теплоотдачи по всей поверхности кабеля;
  • кабель легко гнется и держит форму,что облегчает прокладку;
  • кабель имеет хорошую стойкость к механическим повреждениям,
  • обеспечивается электробезопасность при повреждении оболочки кабеля
  • сводит к минимуму ЭМИ (электромагнитное излучение)

dobroterm.ru

ТЁПЛЫЕ ПОЛЫ | Теплые полы, теплые полы Nexans УП НЭКСИ nexi.by

Преимущества подогрева полов электрическими кабельными системами





Использование электричества для отопления дома приобретает все большую популярность. Если сделан выбор в пользу электричества, используемого в качестве источника энергии для отопления дома, возникает множество вариантов подогрева. Для многих, по очевидным причинам, естественным выбором оказывается «теплый пол».



Такая отопительная система невидима, она освобождает стены от настенных обогревателей; она не имеет запаха, и позволяет легко регулировать теплоотдачу, увеличивая или уменьшая нагрев, и обеспечивая, таким образом, экономию электроэнергии..





Отопление путем подогрева пола — это отопление при помощи низкотемпературного теплового излучения которое прогревает воздух в помещении. При этом обеспечивается меньшая разность температур воздуха у пола и потолка, чем в помещениях с настенными отопительными системами. Нагрев воздуха на уровне пола обеспечивает более комфортное распределение тепла в помещении. При этом тепло не накапливается у потолка, как это происходит при традиционном отоплении при помощи настенных радиаторов.





«Тёплые полы» могут использоваться для отопления всего дома или в сочетании с другими источниками тепла.



Основными их преимуществами являются гибкость, расширенные возможности управления и простота сочетания «тёплых полов» с другими системами.





Кабельная система обогрева пола хорошо зарекомендовала себя для создания исключительно комфортного внутреннего жилого пространства.



«Теплый пол» является наилучшим решением для большинства типов помещений, например, ванных комнат, туалетов, коридоров, жилых помещений, кухонь и детских комнат.

С 1926 года мы производим "тёплый пол" для жителей одной из самых холодных стран мира.



Нагревательные кабели являются норвежским изобретением. Мы производим нагревательные кабели с 1926 года. Все эти годы мы продолжаем улучшать качественные характеристики наших кабелей, и разрабатываем новые изделия, чтобы постоянно идти в ногу со временем и удовлетворять самые взыскательные требования наших заказчиков.



Один из ярких примеров этого - наше уникальное скрытое безмуфтовое соединение нагревательного и силового кабелей. Другой пример - это наша надёжная концевая муфта, обеспечивающая полную защиту кабеля от проникновения влаги.



Нагревательные кабели Nexans соответствуют самым высоким стандартам качества и имеют региональные сертификаты на всех крупных рынках сбыта. Наши резистивные нагревательные кабели обеспечиваются гарантией 20 лет при условии проведения монтажа в соответствии с инструкциями.



Нексанс - эксперт с мировым именем в области кабелей и кабельных систем



Нексанс является мировым лидером в области кабельной индустрии, присутствует в более чем 40 странах, и ведет коммерческую деятельность по всему миру. В компании работает более 24 500 человек, а объём продаж продукции Нексанс в 2011 году составил 7 миллиардов евро. Нексанс использует оригинальные технологии и инновации для разработки самых лучших кабелей, используемых в различных областях: от энергетики и телекоммуникаций до нефтегазовой отрасли и железнодорожного транспорта.



Технические решения для любых типов помещений.



Кабельные нагревательные системы Нексанс являются идеальным решением для большинства типов комнат, например, ванных, туалетов, коридоров, гостиных, кухонь и детских комнат. Пол помещения - это обширная область с низкой поверхностной температурой. Однако "тёплый пол" вырабатывает тепловое излучение, исходящее от пола и распределяющееся равномерно по всей площади помещения.



При строительстве новых зданий проектирование и монтаж тёплого пола на стадии строительства даёт уникальную возможность выбрать самую оптимальную конструкцию с технологической и экономической точки зрения.

www.nexi.by

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
