Вероятные ошибки, их коды и неисправности котлов BaltGaz (Neva Lux)

Ошибки котлов Нева Люкс и их коды

3 (60%) голосов: 3

Вероятные ошибки и причины возникновения

В этой статье собраны все вероятные неисправности и варианты их устранения, а так же коды ошибок для котлов Нева Люкс (Neva Lux). Вся информация читается в следующем порядке: код — наименование — возможная неисправность. Если у вас возникли какие-либо дополнительные вопросы, просьба оставлять их в комментариях к данной статье.

Код ошибки 01 — Ошибка розжига
Код ошибки 02 — Температура воды превысила допустимое значение
Код ошибки 03 — Отсутствие тяги
org/ListItem»> Код ошибки 04 — Недостаточное давление воды в контуре отопления
Код ошибки 05 — Ошибка температурного датчика, отвечающего за отопление
Код ошибки 06 — Ошибка датчика температуры ГВС
Код ошибки 07 — Ошибка работы катушки модулятора регулятора подачи газа
Существующие поломки, при которых на аппарате не появляются ошибки
Невозможно включить котел Neva Lux
В горелке раздаются хлопки
org/ListItem»> При работе котла Нева Люкс ощущается сильный запах газа
Слишком низкий проток воды через ГВС
Прибор отлично работает в режиме ГВС, но не работает на отопление дома
В систему подается температура ниже, чем задано настройкой
При нахождении прибора в режиме паузы, он показывает на дисплее символ «—»

Если вы на 100% не уверены в чем именно проблема и в том, что вы сможете ее решить — немедленно обратитесь в сервисный центр для диагностики и устранения неисправности.

Если у котла Neva Lux случается отказ или некорректная работа какой-либо его системы, то он на дисплее высвечивает код соответствующий ошибки. Это позволяет легко найти и исправить поломку.

Код ошибки 01 — Ошибка розжига

Данный код означает, что у котла проблема с розжигом. При этом прибор не запускается в работу. Возможные причины:

Отсутствует подача газа. Требуется проверить запорный кран на газопроводе. Если там всё в порядке, то необходимо замерить давление в баллоне, при условии, что агрегат работает на сжиженном газе.

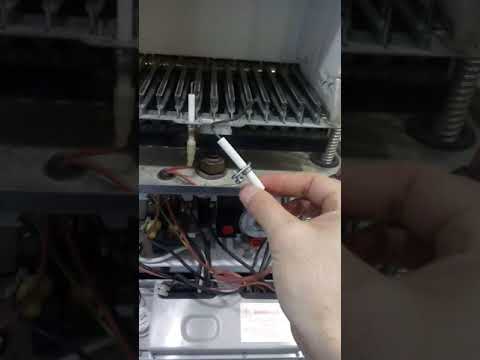

Сломалась свеча розжига. Неремонтопригодно, требуется замена.
Проблемы с электрической цепью свечи розжига. Для устранения требуется проверить контакты и саму цепь.
Выставлен некорректный зазор между свечой и секцией горелки. Следует отрегулировать зазор согласно инструкции. Он должен быть 5 мм с допуском не более 0,5 мм.
Искра, поступающая с электрода свечи, проскакивает на обечайку камеры сгорания. Для устранения требуется отодвинуть обечайку, согнув ее вместе установки свечи.
Свеча розжига покрылась грязью. Требуется почистить и обезжирить.
Поломка свечи ионизации. Требуется замена.
Проблемы с электрической цепью свечи ионизации. Требуется проверка самой цепи и контактов.
Поломка трансформатора розжига. Установите новый.
Повреждена электрическая цепь трансформатора розжига. Проверьте саму цепь и контакты.
Загрязнён горелочный блок. Проведите очистку.
Проблема с электрической цепью регулятора подачи газа. Проверьте цепь и контакты.
Неисправен регулятор подачи газа. Замените его.
Поломка термореле. При нормальной работе оно должна размыкаться при температуре 90 градусов. Требуется замена.
Повреждена электрическая цепь термореле. Проверьте электрическую цепь датчика нагрева и его контакты.

Код ошибки 02 — Температура воды превысила допустимое значение

Данный код означает, что температура воды превысила допустимое значение. Котел BaltGaz стоит по аварии. Возможные причины и алгоритм устранения:

Нет протока в системе отопления из-за сильного засорения. Требуется прочистка.
Поломка термореле. В норме оно должно размыкается при температуре 90 градусов. Требуется его замена.
В системе отопления присутствует воздух. Сбросить его через клапан отвода.
Сильное загрязнение фильтра, расположенного в системе отопления. Требуется его прочистка.
Проблемы с клапаном и байпасом. Скорее всего, он неправильно установлен или сломался. Проверите, чтобы его установка была согласно инструкции, при необходимости проведите замену.
Поломка насоса. Замените.
Поломка клапана отвода воздуха. Требуется замена.
Поломка реле насоса, расположенного на электронной плате. Требуется замена платы.
Поломка регулятора подачи газа. Установите новый.
Неправильная настройка регулятора подачи газа. Проведите настройку согласно инструкции.
Повреждена электрическая цепь датчика перегрева. Проверьте контакты и саму цепь.

Код ошибки 03 — Отсутствие тяги

Данный код сообщает об отсутствии тяги. Прибор остановлен по аварии. Возможные причины и способы устранения:

Не отводится отработанные газы, соответственно, возможно, засорен дымоход. Прочистите его.
Плохая подача воздуха в топку. Прочистите канал притока воздуха.
Отсутствует герметичность трубок прессостата. Проведите замену.
Проблемы в электрической цепи прессостата. Требуется проверка контактов и цепи.
Поломка прессостата. При нормальной работе контакты прессостата замыкаются, если перепад давления равен или больше 130 паскалей. Требуется замена.
Накопился конденсат в трубках прессостата. Удалите конденсат.
Повреждена электрическая цепь вентилятора. Проверьте цепь и контакты.
Поломка вентилятора. Проведите ремонт или замену.

Код ошибки 04 — Недостаточное давление воды в контуре отопления

Она показывает, что давление воды в контуре отопления недостаточно. Котёл Neva Lux остановлен по аварии. Причины и способы их устранения:

Давление воды в системе отопления ниже нормы. Провести подпитку контура отопления водой до требуемого производителем показания на манометре.
Завоздушенность системы. Через кран отвода воздуха сбросьте его.
Поломка датчика давления воды, расположенного в контуре отопления. Требуется замена датчика.
Поломка насоса или клапан отвода воздуха. Отремонтируйте или замените.
Повреждена электрическая цепь между датчиком давления и электронной платой. Проверьте контакты разъемов в блоке управления, а также контакты на датчике. Проверьте электрическую цепь на целостность.

Код ошибки 05 — Ошибка температурного датчика, отвечающего за отопление

Проблема с датчиком температуры, отвечающим за отопление. Агрегат остановлен по аварии. Причины и способы их устранения:

Сломан датчик температуры. Требуется его замена.
Проблема с электрической цепью между датчиком температуры электронной платой. Проверьте цепь и контакты.

Код ошибки 06 — Ошибка датчика температуры ГВС

Показывает, что датчик температуры ГВС и неисправен. Работа котла BaltGaz осуществляется только на отопление. Возможные причины и их устранения:

Поломка датчика температуры ГВС. Замените его.
Повреждена электрическая цепь между датчиком и платой. Проверьте ее и контакты.

Код ошибки 07 — Ошибка работы катушки модулятора регулятора подачи газа

Некорректная работа или поломка катушки модулятора регулятора подачи газа. Прибор остановлен по аварии. Возможные причины и их устранения:

Поломка катушки модулятора регулятора подачи газа. В норме ее сопротивление должно быть 80 ОМ. При поломке требуется замена.
Нет контакта между катушкой модулятора и электронной платой. Проверьте электрическую цепь и сами контакты.

Существующие поломки, при которых на аппарате не появляются ошибки

Если электронное табло котла отопления Нева не показывает код ошибки, но при этом техника не включается, слышатся хлопки, чувствуется запах газа или пр., то это также может свидетельствовать о существующей поломке системы. Осмотрите котёл, установите проблему, найдите её описание в этой статье ниже и вовремя устраните неисправность.

Невозможно включить котел Neva Lux

Нет электричества в сети. Обратитесь к поставщику электроэнергии.

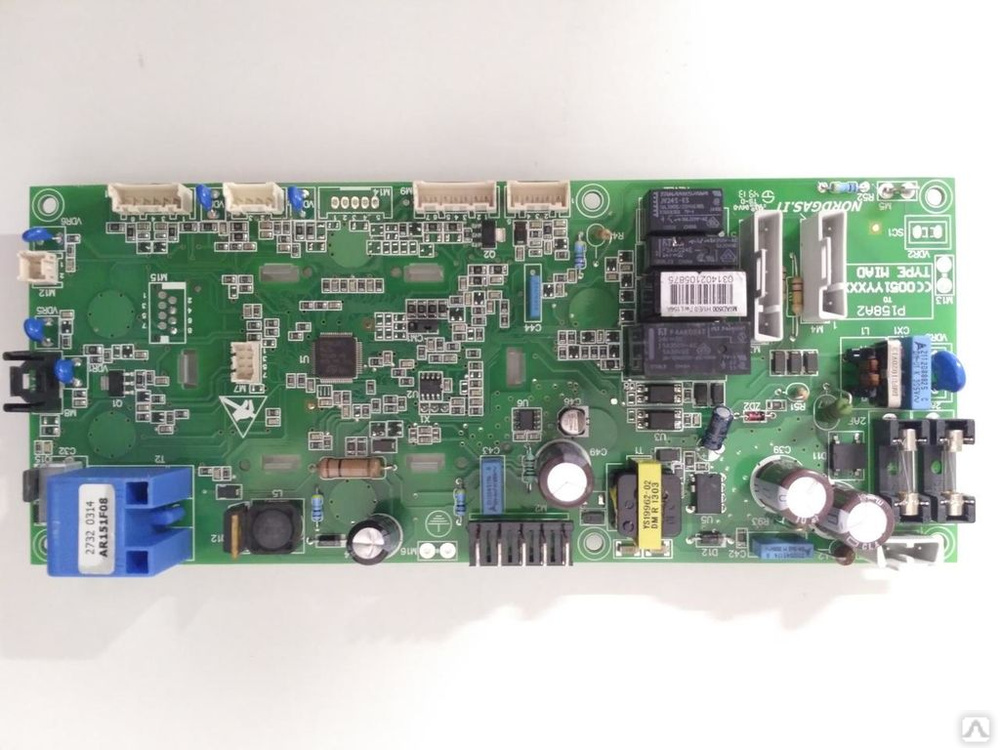

Сгорел предохранитель в плате. Требуется его замена.
На электронную плату попала влага. Для устранения попробуйте просушить плату с помощью слегка нагретого воздуха, или извлеките плату и на несколько дней поместите ее в сухое тёплое помещение. Важно чтобы вода полностью испарилось.
Возможна поломка электронной платы. В данном случае кнопка «ресет» не поможет. Для исправления требуется отключить аппарат от сети и попробовать включить заново. Если это не устранит проблему, то следует установить новую плату.

В горелке раздаются хлопки

Настройки минимального давления газа и мощности розжига установлены неправильно. Требуется повторная регулировка этих параметров.
Слишком плохая подача воздуха в горелку. Для устранения необходимо прочистить трубу или канал, по которому подается воздух.
Проблемы с искрой с электрода свечи розжига. Она проскакивает на край секции горелки или на обечайку камера сгорания. Для устранения необходимо немного согнуть свечу розжига, или, наоборот, отодвинуть обечайку от камеры сгорания. Таким образом, вы обеспечите попадание искры в район отверстий насадки секции горелки.
Возможно, загрязнён горелочный блок. Требуется его очистка.

При работе котла Нева Люкс ощущается сильный запах газа

Возможно, где-то нарушена герметичность и газ протекает. Проверьте ваш контур на герметичность и установите места попадания газа в помещении. Устраните.
В кранах нет горячей воды или очень слабый напор. Давление холодной воды, подаваемой на контур ГВС, недостаточно для корректной работы. Обратитесь к поставщику холодной воды.
Сильно загрязнился водяной фильтр. Требуется его очистка.
Фильтр находится на линии ГВС. В кранах температура воды гораздо выше заданной. Чтобы устранить данную проблему, необходимо увеличить количество воды, проходящей через контур ГВС. Также можно разбавить горячую воду холодной. Однако, скорость потока уменьшать нельзя.

Слишком низкий проток воды через ГВС

Увеличьте его.

Прибор отлично работает в режиме ГВС, но не работает на отопление дома

Нет перемычки комнатного термостата. Установите ее.
Поломка перемычки комнатного термостата, которая замыкает контакты. Требуется замена.
Возможна поломка самого комнатного термостата. Замените.

В систему подается температура ниже, чем задано настройкой

Сломан датчик контроля температуры воды, подаваемой на отопление. В первую очередь очистите этот датчик от накипи. Это актуально если установлен погружной датчик. Или же проведите замену.

При нахождении прибора в режиме паузы, он показывает на дисплее символ «—»

При этом не реагирует ни на какие кнопки. Напряжение, подаваемое на прибор стало больше, чем 190 — 250 вольт. Для устранения этой неисправности следует обеспечить подачу напряжения в допустимых пределах. Каждые 30 секунд агрегат пытается запуститься в автоматическом режиме, и он будет делать так до тех пор, пока проблема не будет решена.

Теги: Neva Lux Коды ошибок

Коды ошибок газового котла Нева Люкс, неисправности настенных и напольных моделей; что делать, чтобы исправить ситуацию

Устройство и принцип работы котлов Нева Люкс
Основные коды ошибок
e1
e2
e6
e7
01
02
03
04
99
Другие неисправности

Устройство и принцип работы котлов Нева Люкс

Газовые котлы Neva Lux представлены в двух вариациях — настенные и напольные, рассмотрим их устройство на примере некоторых моделей. Нева Люкс 8618 — одноконтурный отопительный котел, способ установки настенный, имеет низкий уровень энергопотребления, достаточно высокий кпд 91%, мощность 18 кВт. Может отопить помещение площадью от 30 до 180 метров квадратных.

Работает как от природного, так и от сжиженного газа. Имеет небольшие габариты, оснащен камерой сгорания, которая охлаждается при помощи воды, также его можно подключить к комнатному термостату, что является удобным для использования. Оснащен устройством защиты от перегрева (закипания), термостатом от перегрева газоотводящего устройства. Может быть подключен как к дымоходу, так и к турбо насадке.

Нева Люкс 8224 -это двухконтурный газовый котел, предназначенный для отопления помещения площадью до 240 метров2, а также для подогрева воды для хозяйственных потребностей, пропускная способность 14 литров за минуту. Его мощность 24 кВт, оснащен закрытой камерой сгорания.

Способ установки настенный, оснащен встроенным 6-ти литровым расширительным баком, это дает возможность подключать котел к отопительному контуру на 70 литров. Конструкцией предусмотрено два теплообменника, медный для отопительного контура, и второй, из нержавеющей стали, для горячего водоснабжения.

Работает от природного или сжиженного газа, для удобства использования имеет дисплей, где отражается текущая и заданная температура в теплоносителе.

Нева Люкс 7224 — способ установки настенный, двухконтурный аппарат предназначен для обогрева помещения площадью до 240м2, пропускная способность воды для бытовых нужд 14 литров за минуту. Может работать от природного газа и сжиженного, коэффициент полезного действия 92%.

Котел Нева Люкс 7224

Оборудован битермическим теплообменником, благодаря которому есть возможность сокращения конечной стоимости тепла. Оснащен электронной системой самодиагностики, а также на корпусе установлен небольшой дисплей для индикации показаний.

Нева люкс 7023 — монтаж настенный, предназначен для отопления помещения до 250 метров2, а также нагрева технической воды 13 литров в минуту. Работает не только от природного газа, а также от сжиженного, для удобства при эксплуатации можно подключить комнатный контроллер.

Удаление дыма происходит принудительно, при помощи встроенного вентилятора, воздух для горения огня нагнетается с улицы. Оборудован закрытой камерой сгорания, имеет коаксиальный теплообменник, расширительный бак объемом 6 литров.

Нева Люкс 8023 — представляет собой двухконтурный настенный котел, имеющий возможность обеспечить теплом помещение, площадь которого не превышает 240 м2. Циркуляция жидкости в системе происходит принудительно, при помощи насоса, оборудован закрытой камерой сгорания.

Дымоудаление происходит благодаря вытяжному вентилятору. Мощность устройства составляет 23 кВт, предусмотрено наличие двух теплообменников, отопительный контур является первостепенным, изготовлен из высоколегированной нержавеющей стали.

Основные коды ошибок

Как и любое другое устройство, периодически выходит из строя, далее подробно рассмотрим коды ошибок на газовый котел Нева Люкс.

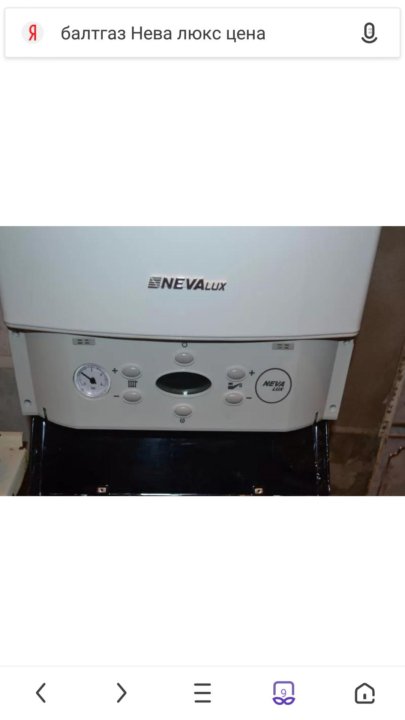

Панель управления газового котла Нева Люкс

e1

Ошибка е1. Данная неисправность свидетельствует о низком давлении жидкости в отопительном контуре.

Причины могут быть в следующем:

Произошло завоздушивание отопительного контура, или снизилось давление до минимальной точки. Повысьте давление жидкости в системе, удалите воздух из отопительного контура.
Неверно установлен или вышел из строя клапан байпаса, для проверки выполните следующие шаги: установите котел в режим отопления, затем перекройте запорный вентиль в отопительный контур.
Байпас должен перенаправить жидкость не в отопительный контур, а пропустить ее через магистраль байпаса (при этом она будет нагреваться). А, если он неисправен, замените его на новый, установив все краны в положение, в котором они были до проверки.
Поломка насоса. Необходимо извлечь его из прибора, разобрать, промыть, очистить от скопившихся отложений. Если это не дало результата, замените.
Произошла поломка в электрической цепи датчика давления. Используя мультиметр, прозвоните цепь на разрыв, если обнаружили, устраните его.
Датчик ГВС
Проверьте визуально все контакты и разъемы. Если это не дало ожидаемого результата, замените на исправный прибор. Возникает часто в Нева Люкс 2073.
Малоподвижный шток или залипание штока измерительного прибора в отопительном контуре, причиной мог послужить выход из строя мембраны на проточном датчике.
Для начала извлеките этот датчик из устройства, включите и отключите котел (насос), подобным образом вы можете извлечь закипевший шток. Если это не дало результата проверьте в каком состоянии мембрана, если она изношена или деформирована, замените.
Неисправность в датчике протока, или нарушена целостность соединяющего провода. Выполните проверку электрической цепи, а также проверьте соединения разъемов платы контроллера. Если неисправность не устранена, замените проточный датчик. Характерна для модели Нева Люкс 2083.
Поломка в электродвигателе трехходового клапана. Ремонт невозможен, необходима полная замена.

e2

Ошибка е2. Неудачный розжиг, проверьте следующее:

Откройте запорный вентиль на газопроводе, если вы используете сжиженный газ, возможно баллон пуст. Поломка на газовой магистрали, обратитесь в службу газа.
Сломана свеча розжига, поменяйте на новую.
Нарушение в электрической цепи свечи розжига. Используя мультиметр, прозвоните контакты на обрыв или короткое замыкание.
Недостаточное расстояние у свечи розжига и отделом горелки, установите зазор в 5 мм.
Скопление пыли на свече розжига, очистите ее от налета и обезжирьте.
Нарушение в электрической цепи ионизации. Для проверки сделайте следующее: во время работа аппарата снимите провод со свечи. Должна произойти остановка работы котла, а на мониторе высветится 01.
Затем присоедините провод обратно и зажмите клавиши К6 и перезапуск, после этого устройство включится. Пламя обнаруживается по принципу контроля тока ионизации. Его замеры выполняются при помощи микроамперметра, поочередно подключая в цепь свечи ионизации.
Оптимальным является показатель от 3 до 5 микроампера. Возможная причина уменьшения — его утечка или или недостаточное соединение, неверное подключение (поменяйте местами свечу розжига и ионизации).
Недостаточное расстояние в свече ионизации и отделением горелкой. Установите его в диапазоне 3 мм.
Свечи ионизации котлов Нева Люкс

Вышел из строя трансформатор розжига. Поменяйте его на новый.
Повреждение электрической цепи в трансформаторе розжига. Прозвоните ее на предмет обрыва и проверьте целостность разъемов.
Засорение горелочного блока. Прочистите его.
Нарушение в электрической цепи регулятора подачи топлива. Проверьте мультиметром цепь и прозвоните плату контроллера. Восстановите, если обнаружили разрыв, в случае неисправности платы приобретите новую.
Сломана электронная плата. Необходимо заменить.

e6

Ошибка е6. Нет тяги. Проверьте возможные причины этой неисправности:

Произошло засорение дымохода. Осмотрите дымоход и выясните причину, прочистите,если необходимо;
Трубки прессостата разгерметизировались. Замените их.
Скопление конденсата в трубках прессостата. Прочистите трубки.
Нарушена электрическая цепь прессостата. Протестируйте ее и по необходимости восстановите.
Прессостат котла Нева Люкс
Вышел из строя прессостат. Не подлежит ремонту, нуждается в замене.
Нарушена электрическая цепь в вентиляторе. Прозвоните, проверьте на разрыв, при обнаружении изолируйте.
Произошла поломка вентилятора, замените.

e7

Ошибка е7. Превышение допустимой температуры в теплоносителе.

Какие возможные причины и что делать рассмотрим подробнее:

Произошло засорение в системе отопления, прочистите отопительный контур.
Термостат сломан и показывает неверную температуру (температура в контуре не превышает значения в 95 градусов), замените прибор на исправный.
Образование воздушной пробки в отопительном контуре. В конструкции предусмотрен специальный клапан для удаления воздуха из системы отопления, откройте его.
Засорение фильтра в отопительной системе, прочистите его.

Сломан или неправильно вмонтирован клапан байпаса. Проверьте его.
Неисправность насоса или платы, проверьте и по необходимости устраните.
Циркуляционный насос
Сломан прибор, регулирующий подачу газа, отрегулируйте его или замените.
Переключатель S3 на плате установлен неверно, переключите.

01

Ошибка 01. Неисправности, возникшие при неудачном розжиге.

Возможные причины:

Отсутствует подача газа. Проверьте открыт ли вентиль, если вы используете баллон, убедитесь, что газ не закончился, при использовании магистрального газа обратитесь в службу газа .
Сломана свеча розжига, или нарушена целостность цепи, прозвоните на предмет разрыва, если причина не обнаружена, поменяйте ее.
Недостаточный зазор между свечой розжига и горелкой. Замерьте его, он должен быть 5 мм, отрегулируйте.

Искра при зажигании с электрода пробивает на камеру сгорания. Изолируйте место пробоя.
Свеча зажигания загрязнена, очистите.
Проблемы в свече ионизации, проверьте ее соединения с другими элементами на предмет обрыва или других неисправностей, возможно, большое расстояние с горелкой, должно быть 3 мм. При необходимости замените.
Сломан трансформатор поджига, или возникли проблемы с его электрической цепью. Прозвоните цепь, при необходимости восстановите, замените, если он неисправен.
Трансформатор поджига
В горелочном блоке произошло скопление нагара, прочистите его.
Неисправен прибор, контролирующий подачу газа. Выполните проверку всех его соединений, если существует необходимость, замените.

02

Ошибка 02. Свидетельствует о перегреве котла.
