Как строили нефтяную платформу "Тролль А"

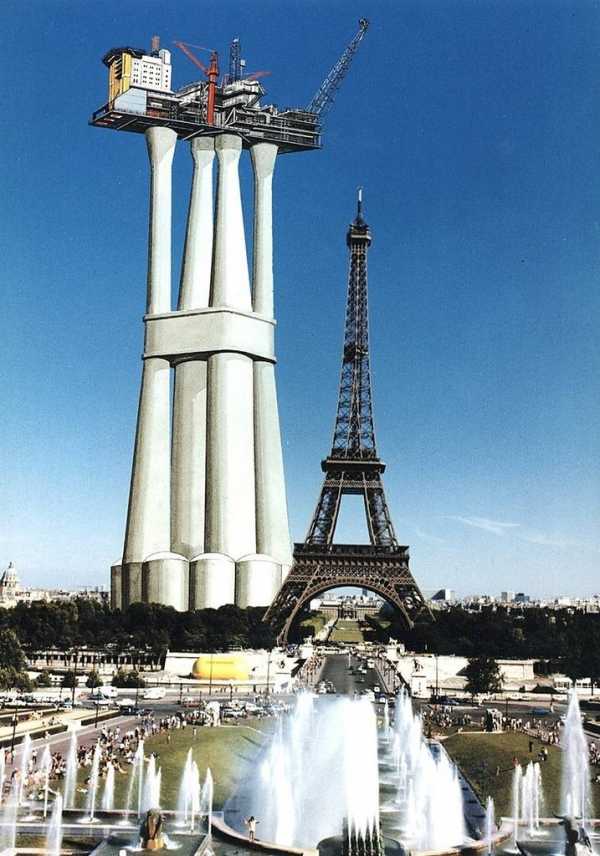

Это самый большой объект на планете, созданный человеком и передвинутый относительно поверхности Земли. Платформа является одним из наиболее сложных технических проектов в истории. Газовое месторождение Тролль расположено в 60 километрах от побережья Норвегии. Запасы природного газа образовались здесь 130 миллионов лет назад. Эти огромные запасы газа требовали сооружения некой постоянной конструкции, которая обладала бы достаточной прочностью, для ведения с нее добычи газа на протяжении более 50 лет.

Сегодня в kak_eto_sdelano будет рассказ, который будет интересен не только любителям гигантомании.


Платформа, как инженерное сооружение, состоит из двух основных компонентов:
1. Гравитационное основание из бетона (ножка гриба, на которую опирается буровая–добывающая платформа), 370 метров высотой.
2. Верхние строения (собственно, сама платформа, шляпка этого гриба, где и размещаются механизмы и люди)

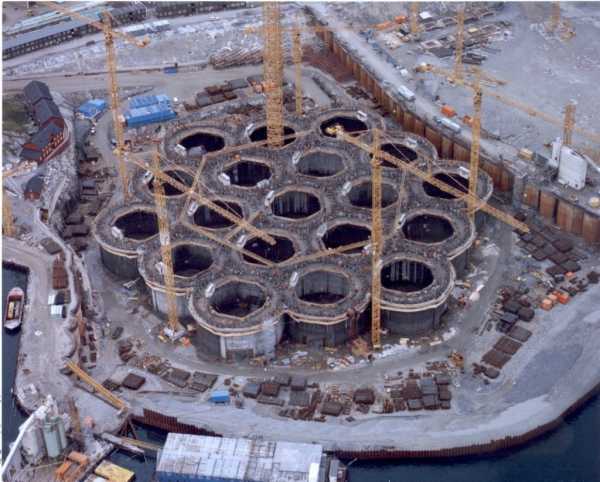

Сухой док, начало строительства платформы.

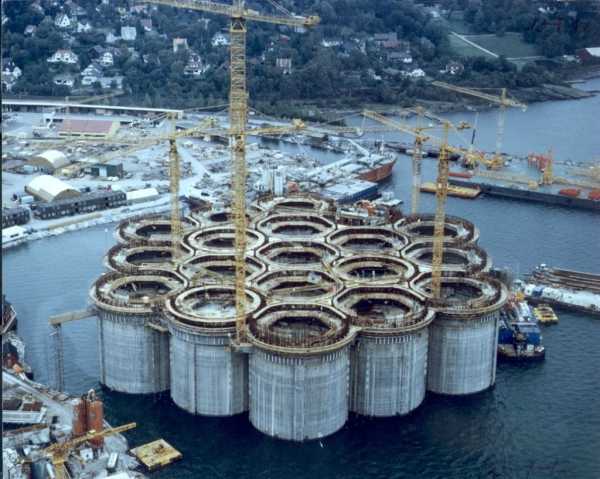

Строительство юбки основания в доке

Вывод нижней части основания из дока для достройки в фьорде.

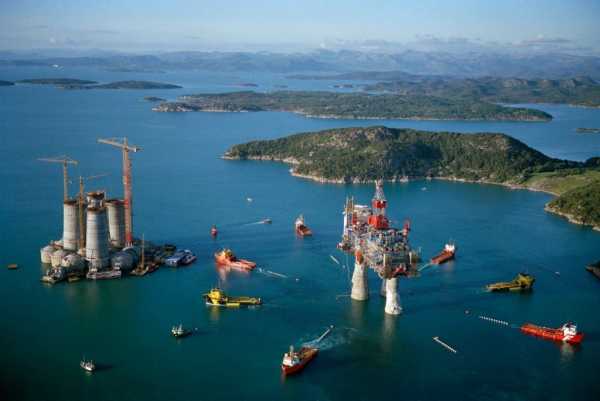

Достройка основания на плаву на глубокой воде.

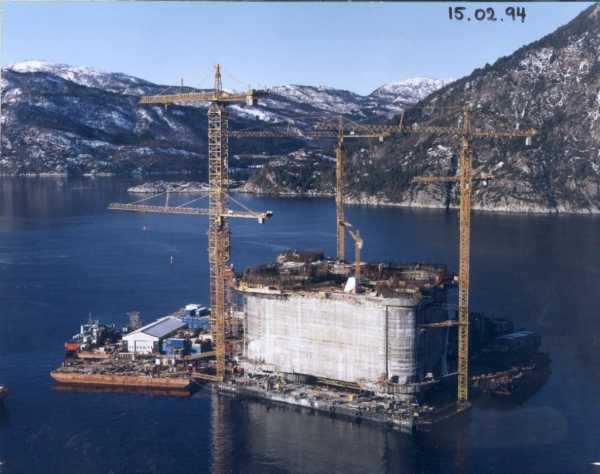

Установка средней перемычки на колонны.

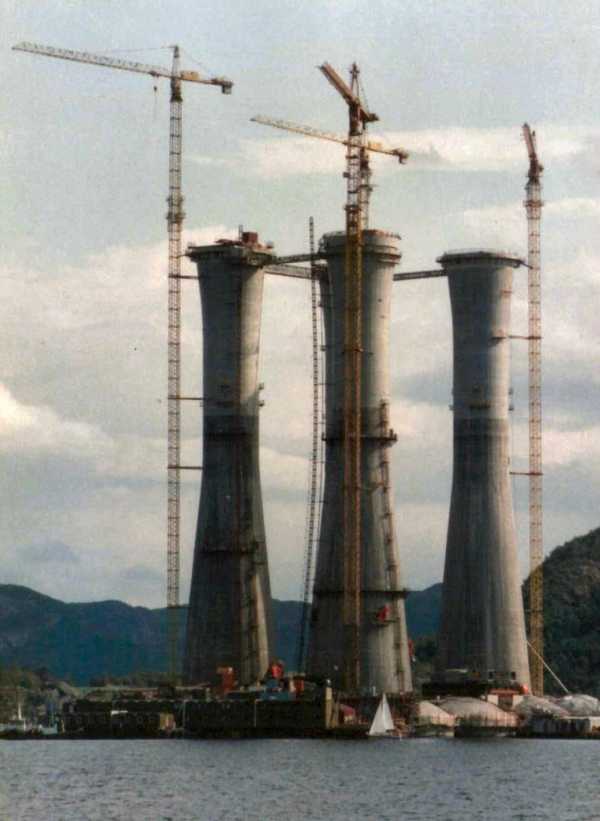

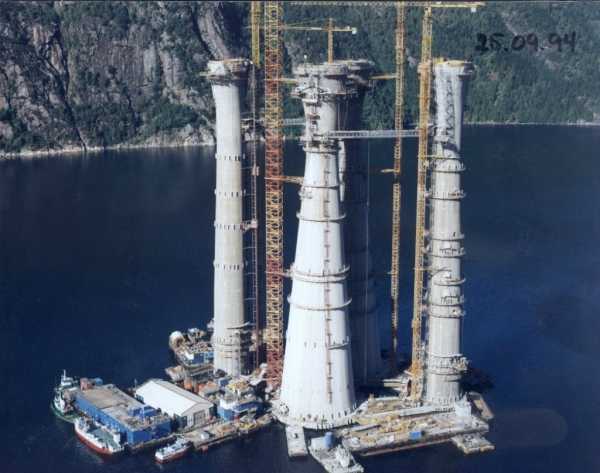

Колонны выше перемычки.

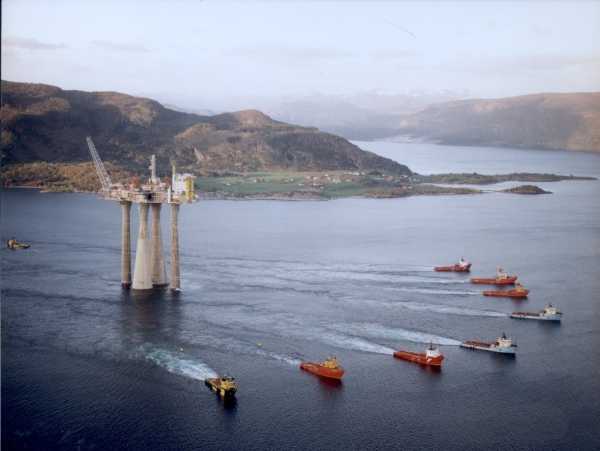

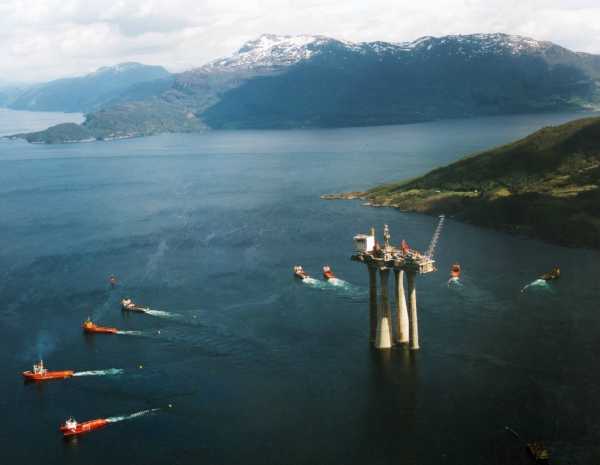

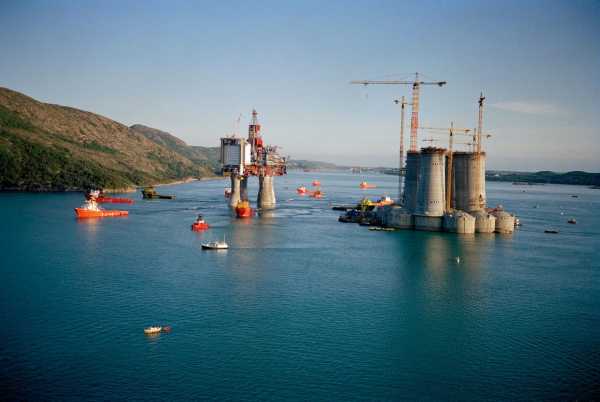

Вывод готовой платформы в море.

У побережья Норвегии на дне северного моря одно из богатейших месторождений нефти и газа. Природе человеком был брошен вызов, построить в открытом море такое сооружение, которое могло бы выстоять против жестоких штормов и обеспечить устойчивость платформы служащей для добычи богатых запасов горючего с морского дна.

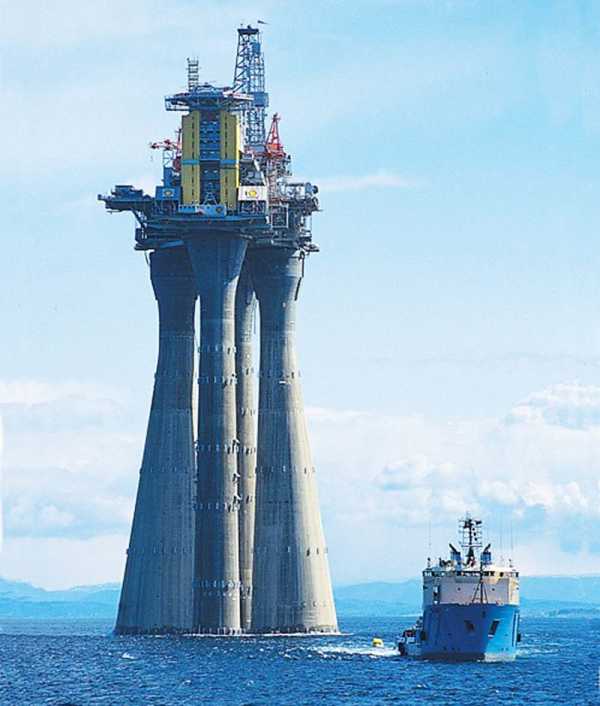

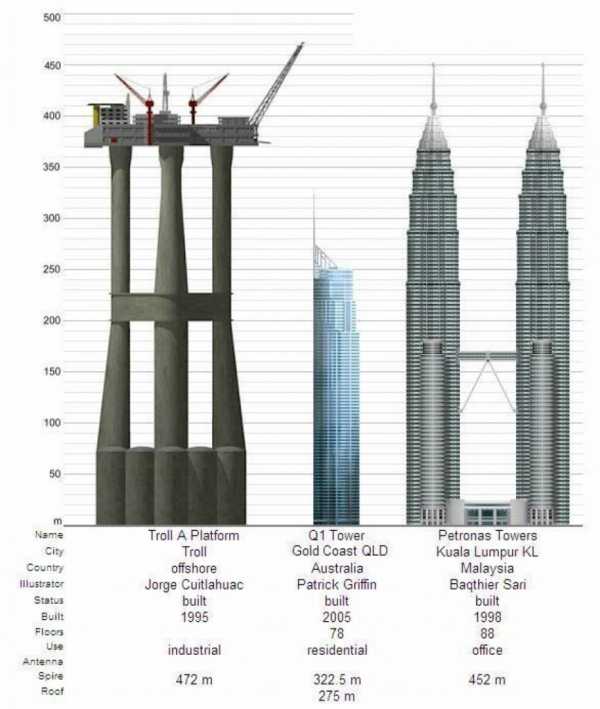

Это — самая высокая постройка, которая когда-либо перемещалась, относительно поверхности Земли, и является одной из высочайших и наиболее сложных технических проектов в истории.

Платформа Тролль буксировалась на расстояние более чем 200 км от Чанов, в северной части Rogaland, к области Тролль, в 80 км к северо-западу от Бергена. Буксировка заняла семь дней.
Добываемый газ проносится по трубопроводам платформы со скоростью до 2 000 миль в час (890 м\с). Подобная скорость обеспечивается двумя газовыми компрессорами в целях увеличения объемов производства.

В 1996 платформа установила Мировой рекорд (книги рекордов Guinness) в качестве ‘крупнейшей оффшорной газовой платформы’.

2006 году компания-владелец платформы устроила концерт для рабочих. Была приглашена певица Кейти Мелуой, которой пришлось проводить «Самый глубоководный конерт в истории». Глубина составила 303 метра под уровнем моря.

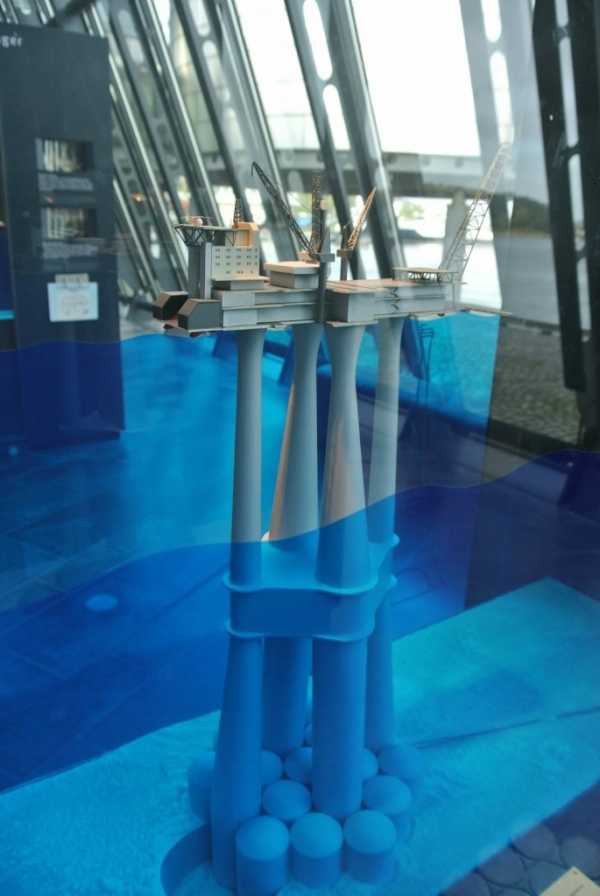

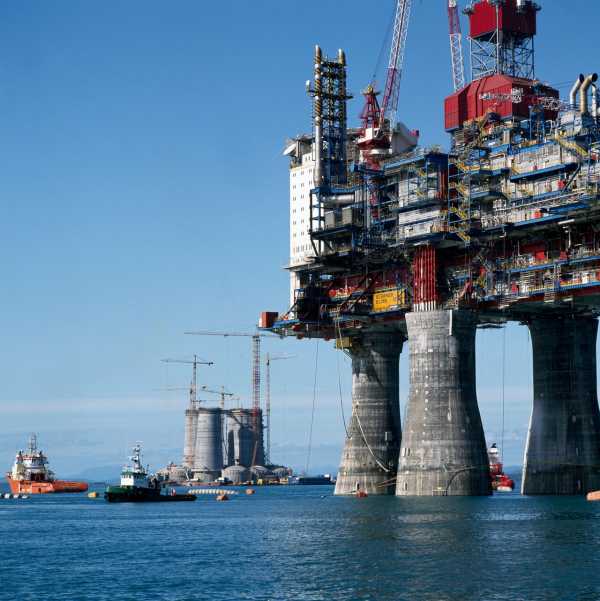

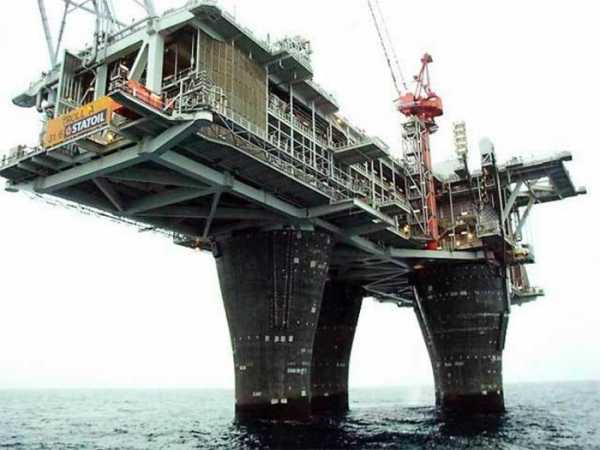

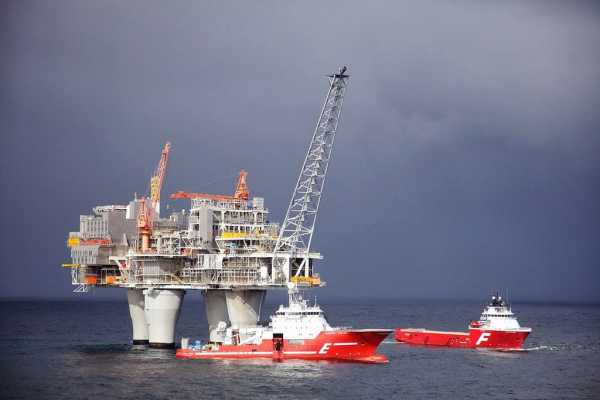

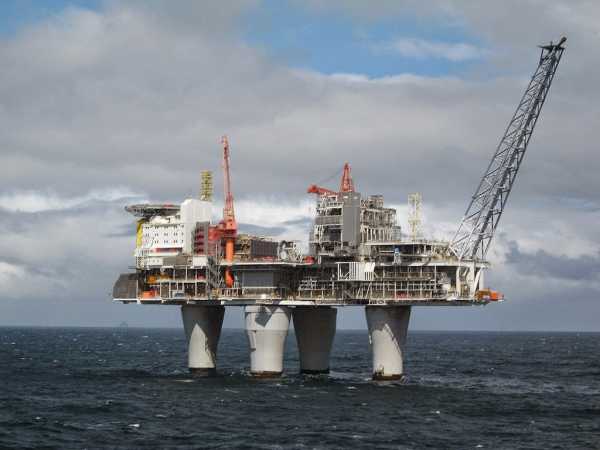

Из моря выступают четыре циклопические бетонные опоры. Буровая палуба и вся надстройка платформы покоится на четырех массивных бетонных опорах, которые уходят вниз, до морского дна на глубину 300 метров. Основание платформы выполнено из 19-ти сборных бетонных блоков изготовленных на суше. Основание отбуксировали на канатах и затопили в глубоком фьорде, где к ним присоединили четыре высокие опоры. Полная высота каждой опоры 369 метров, превышает высоту Эйфелевой башни. Кстати, в каждой из них есть лифт, подъем которого наверх занимает 9 минут. Стенки цилиндрических ног имеют толщину более 1 метра.

Затем уже всю конструкцию погрузили во фьорде на еще большую глубину, и над конструкцией используя баржи, расположили платформу. Потом из конструкции откачали балластную воду и позволили ей подвсплыть на несколько сантиметров и состыковаться с платформой. Затем всю новую завершенную конструкцию подняли на поверхность и подготовили к путешествию к месторождению Тролль. Платформу отбуксировали в открытое море, и она стала самым крупным сооружением, которое за всю историю человечества, когда-либо перемещали с места на место.

Находясь на вертолетной площадке, на высоте 76 метров над уровнем моря, легко забываешь, что большая часть конструкции находится под водой. Это немного напоминает айсберг. Высота вертолетной площадки в точности совпадает с высотой знаменитого небоскреба Эмпайр-стейт-билдинг.

Подобная морская платформа является настоящим химическим заводом, и поскольку это промышленное предприятие, здесь не обойтись без комплекта защитной одежды. Внизу завод по добыче газа, а чуть дальше завод по его переработке, посередине буровая вышка. На этой новой платформе еще не открыты все производственные скважины, в конечном итоге их будет 39. Преодолев расстояние до морского дна, буры погружаются в него на глубину полутора километров. Скважины расположены в радиусе полукилометра вокруг платформы.

Бурильные стволы висят как одежда в гардеробе и всегда готовы к использованию. В среднем для бурения каждой скважины требуется месяц. Однако в первую очередь нас интересует ни это, а что делает всю конструкцию устойчивой.

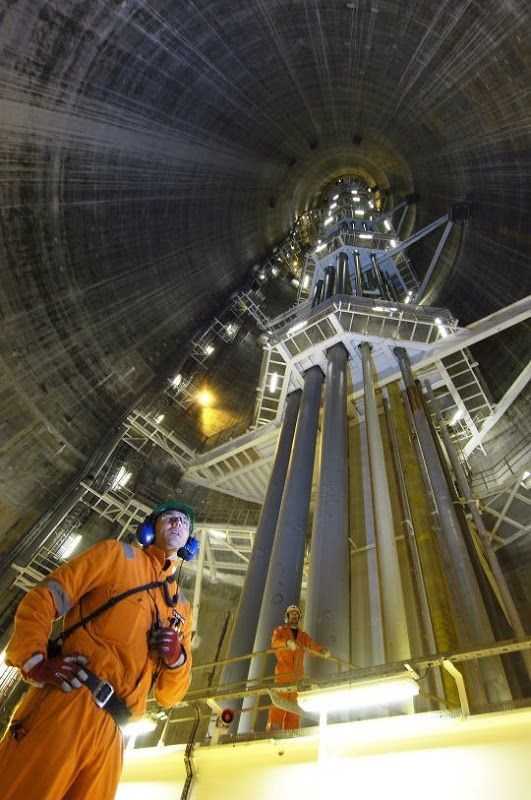

Путешествие на морское дно можно совершить на лифте, который ходит внутри одной из гигантских опор. Когда вас со всех сторон окружает море, появляется чувство, что вы на другой планете. На суше мы тоже видим высокие здания, гигантские тоннели и другие циклопические сооружения, но в окружении моря масштаб этого достижения инженерной мысли воспринимается как действительно экстраординарный. Является ощущение, что ни на одной планете нет такого места, куда бы не мог проникнуть человек.

Давление толщи морской воды за стеной в 30 раз превосходит давление внутри конструкции у морского дна и казалось бы должно раздавить опору. Причина, по которой этого не происходит в сочетании прочности тяжелого железобетона и цилиндрической формы опоры. Такая форма лучшим образом подходит для сопротивления давлению подобного рода. Именно поэтому такую же форму имеет корпус подлодки и фюзеляж самолета.

У самого основания платформы трубопроводы огибают угол и, проходя по морскому дну, доставляют газ в Норвегию за 60 километров от этого места. А внизу бетонный пол, а под ним морской ил, платформа глубоко уходит в морское дно. Это напоминает перевернутые кофейные чашки, всего их девятнадцать, каждая глубоко вдавлена в морской ил. Представьте себе опрокинутую кружку, вдавленную в грязь, когда вы будите стараться извлечь ее от туда, то сила всасывания будет прочно удерживать чашку на месте. таков принцип фиксации основания конструкции.

Внизу на уровне морского дна основная задача справится с давлением водной толщи, а наверху близко к вершине, с ветром и волнами, которые обрушиваются на платформу. При шторме волны могут достигать палубы расположенной на высоте 30 метров над морем. Но эта палуба достаточно велика, чтобы не затопляться волнами, и надежно прикреплена к четырем опорам. Они в свою очередь достаточно прочны, чтобы каждый год выдерживать удары 5 миллионов волн.

Именно такие сооружения, как гигантская платформа Тролль и прогресс инженерной мысли, который стоит за всем этим, дают уверенность, мы можем жить и работать в любой точке моря, при любых условиях. Речь сейчас идет не столько о том, как человеку укрыться от моря, но как сосуществовать с ним на побережье и в открытых водах.

Источники: 1, 2

И тем, кому интересно как она выглядит смотрите это видео:

Если у вас есть производство или сервис, о котором вы хотите рассказать нашим читателям, пишите Аслану ([email protected]) и мы сделаем самый лучший репортаж, который увидят не только читатели сообщества, но и сайта Как это сделано

Подписывайтесь также на наши группы в фейсбуке, вконтакте, одноклассниках и в гугл+плюс, где будут выкладываться самое интересное из сообщества, плюс материалы, которых нет здесь и видео о том, как устроены вещи в нашем мире.

Жми на иконку и подписывайся!

kak-eto-sdelano.livejournal.com

Как добывают в море нефть. Часть 2

Это продолжение рассказа о том, как устроена морская нефтяная платформа. Первая часть с общим рассказом о буровой и о том, как живут на ней нефтяники здесь.

Все управление Морской Ледостойкой Стационарной Платформой (МЛСП) происходит с Центрального Пульта Управления (ЦПУ):

3.

Вся платформа нашпигована датчиками, и даже если где-то в неположенном месте рабочий закурит сигарету, об этом сразу будут знать в ЦПУ и, чуть позже, в отделе кадров, который подготовит приказ об увольнении этого умника еще до того, как вертолет доставит его на большую землю:

4.

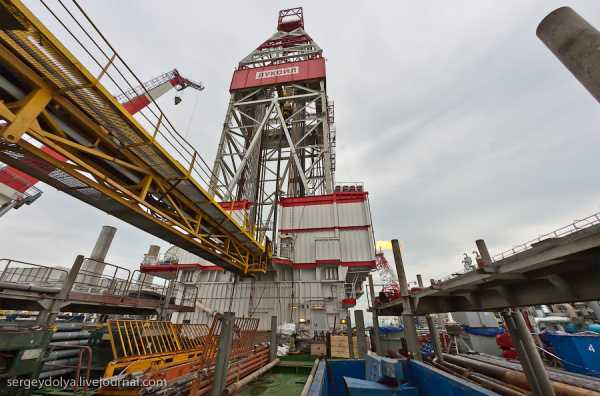

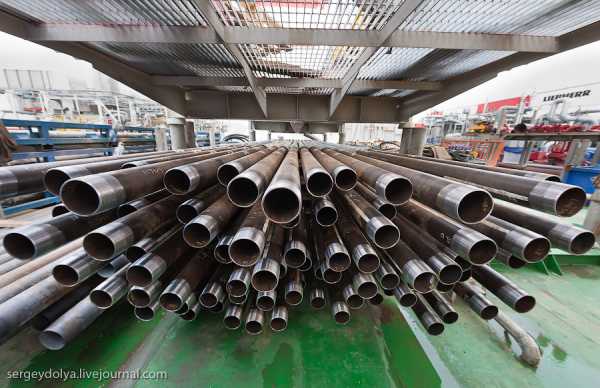

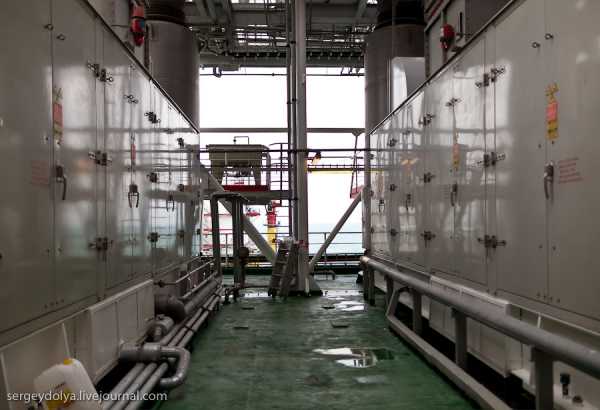

Верхняя палуба называется Трубной. Здесь собирают свечи из 2-3 бурильных труб и отсюда же управляют процессом бурения:

5.

6.

Трубная палуба - единственное место на буровой, где есть хоть какой-то намек на грязь. Все остальные места на платформе надраены до блеска.

Большой серый круг справа - это новая скважина, которую в данный момент бурят. На бурение каждой скважины уходит около 2 месяцев:

7.

Подробно процесс бурения я уже описывал в посте о том, как добывают нефть:

8.

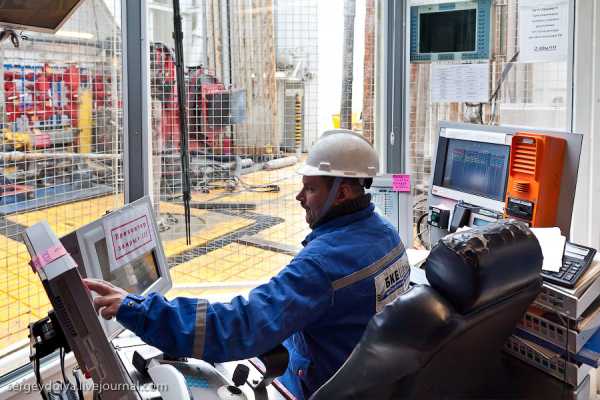

Главный бурильщик. У него кресло на колесиках с 4 мониторами, джойстиком и разными другими клевыми штуками. Из этого чудо-кресла он управляет процессом бурения:

9.

Насосы, качающие буровой раствор под давлением в 150 атмосфер. На платформе 2 рабочих насоса и 1 запасной (о том, зачем они нужны и о назначении других устройств, читай в статье о том, как добывают нефть):

10.

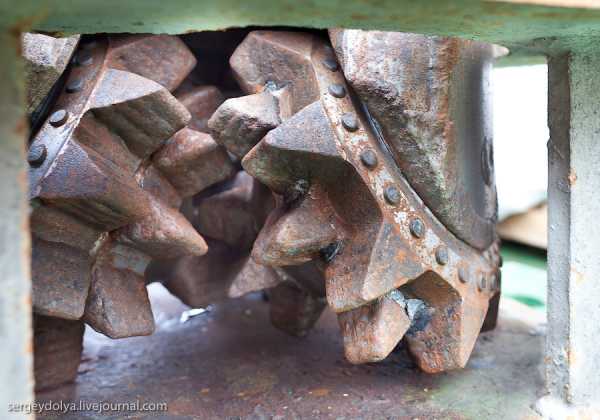

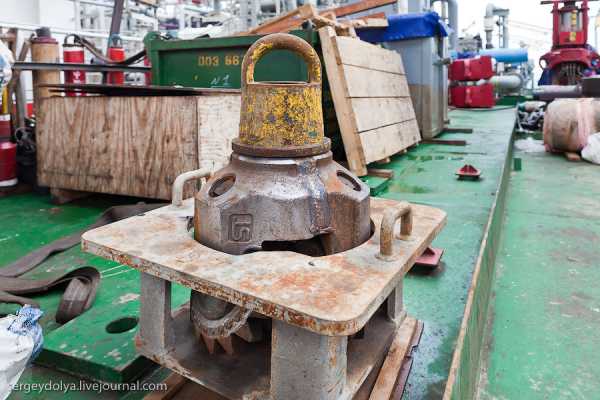

Шарошка - долото. Именно она находится на острие бурильной колонны:

11.

С помощью бурового раствора, нагнетаемого насосами с предыдущей фотографии, крутятся эти зубья, а выгрызанная порода уносится наверх с отработанным буровым раствором:

12.

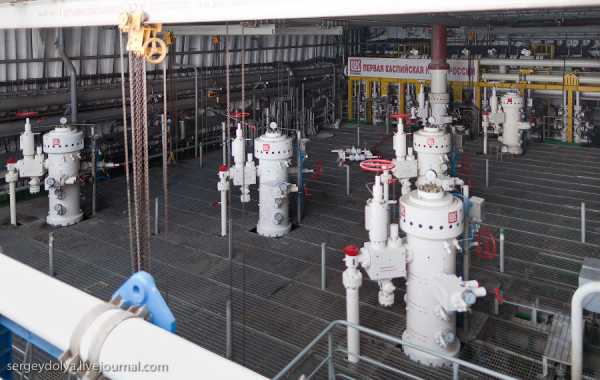

На данный момент на этой буровой платформе уже работает 3 нефтяных, 1 газовая и 1 водяная скважины. Еще одна скважина находится в процессе бурения.

Единовременно можно бурить всего одну скважину, а всего их будет 27. Каждая скважина от 2,5 до 7 километров длинной (не глубиной). Нефтяной пласт залегает на 1300 метрах под землей, так что все скважины горизонтальные и как щупальца расходятся от буровой:

13.

Дебит скважин (то есть, сколько нефти она качает в час) от 12 до 30 кубов:

14.

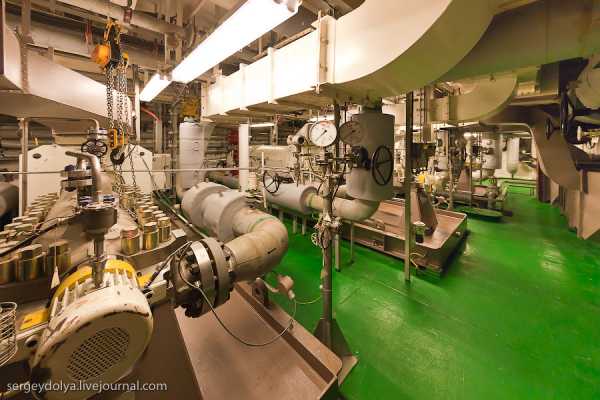

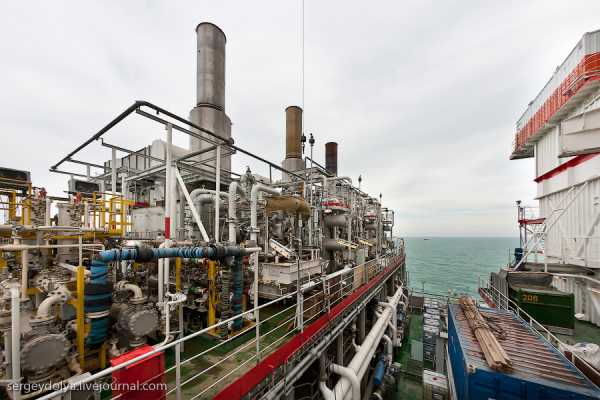

В этих баллонах-сепараторах попутный газ и воду отделяют от нефти, и на выходе после прогона через установку подготовки нефти, которая отделяет от нефти все примеси, получают товарную нефть:

15.

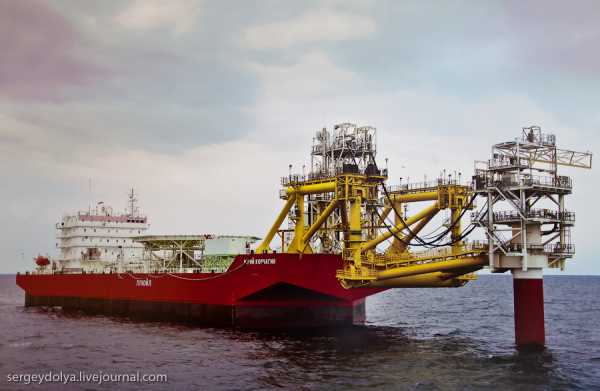

От Платформы проложен подводный трубопровод длиной 58 километров до плавучего нефтехранилища, установленного вне ледовой зоны Каспия:

16.

В трубопровод нефть закачивают магистральные насосы:

17.

Эти компрессора качают попутный газ обратно в пласт для поддержания пластового давления, которое выталкивает нефть на поверхность, соответственно, отдача нефти становится больше:

18.

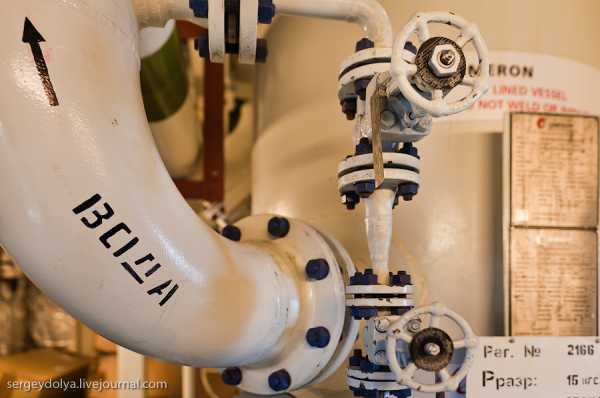

Воду, которую отделили от нефти, очищают от механических примесей и возвращают обратно в пласт (ту же самую воду, что и выкачали из недр)

19.

Насосы 160 атмосфер закачивают воду обратно в пласт:

20.

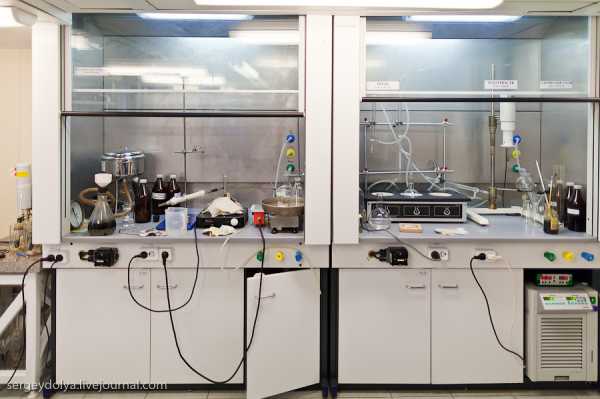

На платформе есть своя химическая лаборатория, где контролируют все параметры нефти, попутного газа и воды:

21.

22.

Буровую снабжают электричеством 4 турбины, работающие от попутного газа, суммарной мощностью около 20 МЕГАватт. В белых ящиках турбины на 5 мегаватт каждая:

23.

Если турбины по каким-либо причинам отрубятся, буровую будут питать резервные дизель-генераторы:

24.

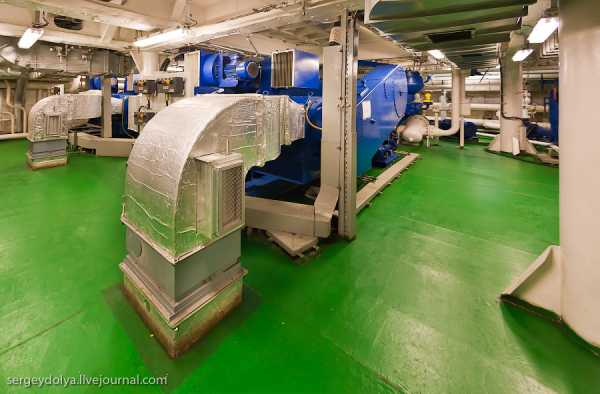

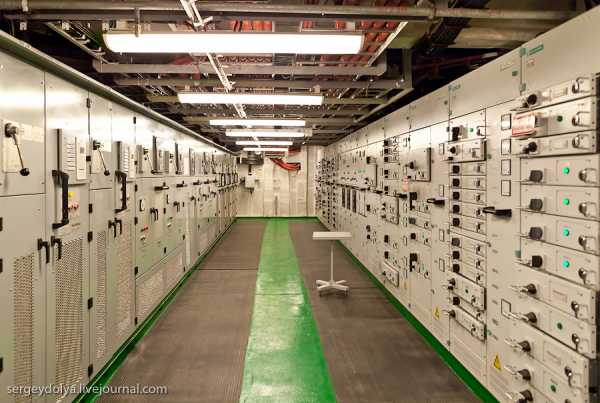

Электрощитовая занимает 2 этажа:

25.

Специальные котлы дожигают выхлоп из турбины и им обогревают жилой комплекс. То есть, даже выхлоп, как у машины из глушителя, утилизируется и в атмосферу попадает ноль загрязняющих веществ:

26.

27.

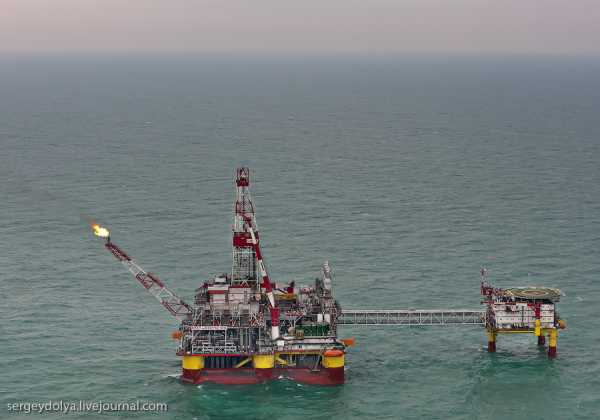

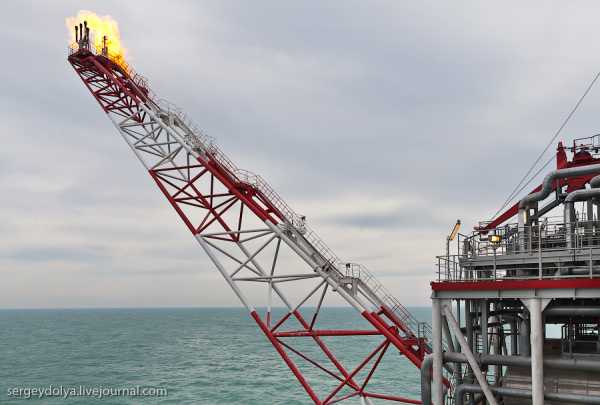

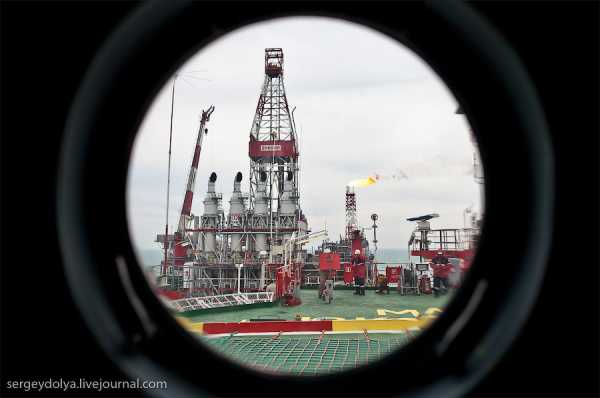

Мы застали редкий момент, когда попутный газ просто сжигали на факельной стреле, так как в это время заливали бетон между стенками скважины и обсадной колонной, а вообше, 98% попутного газа используется на собственные нужды:

28.

Завтра читайте продолжение рассказа о том, как устроено телевидение. Stay Tuned!


Я в Фейсбук. Присоединяйтесь!

sergeydolya.livejournal.com

НЕФТЯНАЯ ПЛАТФОРМА ТРОЛЛЬ « WaterWorld || Водный мир – интернет журнал

Это самый большой объект на планете, созданный человеком и передвинутый относительно поверхности Земли, платформа является одной из высочайших и наиболее сложных технических проектов в истории.

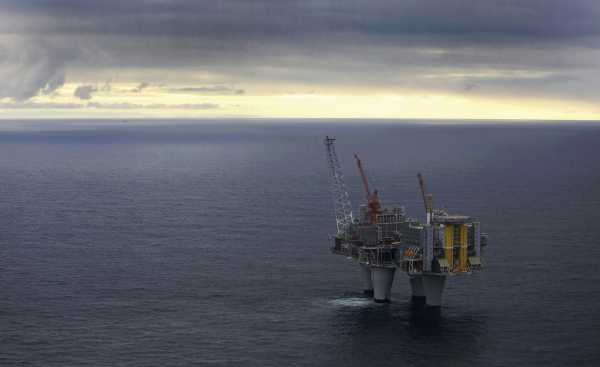

У побережья Норвегии на дне северного моря одно из богатейших месторождений нефти и газа. Природе человеком был брошен вызов, построить в открытом море такое сооружение, которое могло бы выстоять против жестоких штормов и обеспечить устойчивость платформы служащей для добычи богатых запасов горючего с морского дна.

Сегодня мы поговорим об газодобывающей платформе Тролль. Это высочайшая бетонная морская платформа в мире. Попасть на платформу возможно только на вертолете, облачившись в спасательный костюм. Газовое месторождение Тролль расположено в 60 километрах от побережья Норвегии. Запасы природного газа образовались здесь 130 миллионов лет назад. Эти огромные запасы газа требовали сооружения некой постоянной конструкции, которая обладала бы достаточной прочностью, для ведения с нее добычи газа на протяжении более 50 лет.

Это — самая высокая постройка, которая когда-либо перемещалась, относительно поверхности Земли, и является одной из высочайших и наиболее сложных технических проектов в истории. Телевизионной сенсацией стал сюжет о буксировке платформы в Северное море в 1996 году.

Платформа Тролль буксировалась на расстояние более чем 200 км от Чанов, в северной части Rogaland, к области Тролль, в 80 км к северо-западу от Бергена. Буксировка заняла семь дней.
Добываемый газ проносится по трубопроводам платформы со скоростью до 2 000 миль в час (890 м\с). Подобная скорость обеспечивается двумя газовыми компрессорами в целях увеличения объемов производства.

В 1996 платформа установила Мировой рекорд (книги рекордов Guinness) в качестве ‘крупнейшей оффшорной газовой платформы’.

2006 году компания-владелец платформы устроила концерт для рабочих. Была приглашена певица Кейти Мелуой, которой пришлось проводить «Самый глубоководный конерт в истории». Глубина составила 303 метра под уровнем моря.

Из моря выступают четыре циклопические бетонные опоры. Буровая палуба и вся надстройка платформы покоится на четырех массивных бетонных опорах, которые уходят вниз, до морского дна на глубину 300 метров. Основание платформы выполнено из 19-ти сборных бетонных блоков изготовленных на суше. Основание отбуксировали на канатах и затопили в глубоком фьорде, где к ним присоединили четыре высокие опоры. Полная высота каждой опоры 369 метров, превышает высоту Эйфелевой башни. Кстати, в каждой из них есть лифт, подъем которого наверх занимает 9 минут. Стенки цилиндрических ног имеют толщину более 1 метра.

Затем уже всю конструкцию погрузили во фьорде на еще большую глубину, и над конструкцией используя баржи, расположили платформу. Потом из конструкции откачали балластную воду и позволили ей подвсплыть на несколько сантиметров и состыковаться с платформой. Затем всю новую завершенную конструкцию подняли на поверхность и подготовили к путешествию к месторождению Тролль. Платформу отбуксировали в открытое море, и она стала самым крупным сооружением, которое за всю историю человечества, когда-либо перемещали с места на место.

Находясь на вертолетной площадке, на высоте 76 метров над уровнем моря, легко забываешь, что большая часть конструкции находится под водой. Это немного напоминает айсберг. Высота вертолетной площадки в точности совпадает с высотой знаменитого небоскреба Эмпайр-стейт-билдинг.

Подобная морская платформа является настоящим химическим заводом, и поскольку это промышленное предприятие, здесь не обойтись без комплекта защитной одежды. В низу завод по добыче газа, а чуть дальше завод по его переработки, по середине буровая вышка. На этой новой платформе еще неоткрыты все производственные скважины, в конечном итоге их будет 39. Преодолев расстояние до морского дна, буры погружаются в него на глубину полутора километров. Скважины расположены в радиусе полукилометра вокруг платформы.

Бурильные стволы весят как одежда в гардеробе и всегда готовы к использованию. В среднем для бурения каждой скважины требуется месяц. Однако в первую очередь нас интересует ни это, а что делает всю конструкцию устойчивой.

Путешествие на морское дно можно совершить на лифте, который ходит внутри одной из гигантских опор. Когда вас со всех сторон окружает море, появляется чувство, что вы на другой планете. На суши мы тоже видим высокие здания, гигантские тоннели и другие циклопические сооружения, но в окружении моря масштаб этого достижения инженерной мысли воспринимается как действительно экстраординарный. Является ощущение, что ни на одной планете нет такого места, куда бы не мог проникнуть человек.

Давление толщи морской воды за стеной в 30 раз превосходит давление внутри конструкции у морского дна и казалось бы должно раздавить опору. Причина, по которой этого не происходит в сочетании прочности тяжелого железобетона и цилиндрической формы опоры. Такая форма лучшим образом подходит для сопротивления давлению подобного рода. Именно по этому такую же форму имеет корпус подлодки и фюзеляж самолета.

У самого основания платформы трубопроводы огибают угол и, проходя по морскому дну, доставляют газ в Норвегию за 60 километров от этого места. А внизу бетонный пол, а под ним морской ил, платформа глубоко уходит в морское дно. Это напоминает перевернутые кофейные чашки, всего их девятнадцать, каждая глубоко вдавлена в морской ил. Представьте себе опрокинутую кружку, вдавленную в грязь, когда вы будите стараться извлечь ее от туда, то сила всасывания будет прочно удерживать чашку на месте. таков принцип фиксации основания конструкции.

Внизу на уровне морского дна основная задача справится с давлением водной толщи, а наверху близко к вершине, с ветром и волнами, которые обрушиваются на платформу. При шторме волны могут достигать палубы расположенной на высоте 30 метров над морем. Но эта палуба достаточно велика, чтобы не затопляться волнами, и надежно прикреплена к четырем опорам. Они в свою очередь достаточно прочны, чтобы каждый год выдерживать удары 5 миллионов волн.

Именно такие сооружения, как гигантская платформа Тролль и прогресс инженерной мысли, который стоит за всем этим, дают уверенность, мы можем жить и работать в любой точке моря, при любых условиях. Речь сейчас идет не столько о том, как человеку укрыться от моря, но как сосуществовать с ним на побережье и в открытых водах.



Похожие новости

wwportal.com

Как строили нефтяную платформу "Тролль А": spetsialny

Это самый большой объект на планете, созданный человеком и передвинутый относительно поверхности Земли. Платформа является одним из наиболее сложных технических проектов в истории. Газовое месторождение Тролль расположено в 60 километрах от побережья Норвегии. Запасы природного газа образовались здесь 130 миллионов лет назад. Эти огромные запасы газа требовали сооружения некой постоянной конструкции, которая обладала бы достаточной прочностью, для ведения с нее добычи газа на протяжении более 50 лет.

Сегодня в kak_eto_sdelano будет рассказ, который будет интересен не только любителям гигантомании.


Платформа, как инженерное сооружение, состоит из двух основных компонентов:
1. Гравитационное основание из бетона (ножка гриба, на которую опирается буровая–добывающая платформа), 370 метров высотой.
2. Верхние строения (собственно, сама платформа, шляпка этого гриба, где и размещаются механизмы и люди)

Сухой док, начало строительства платформы.

Строительство юбки основания в доке

Вывод нижней части основания из дока для достройки в фьорде.

Достройка основания на плаву на глубокой воде.

Установка средней перемычки на колонны.

Колонны выше перемычки.

Вывод готовой платформы в море.

У побережья Норвегии на дне северного моря одно из богатейших месторождений нефти и газа. Природе человеком был брошен вызов, построить в открытом море такое сооружение, которое могло бы выстоять против жестоких штормов и обеспечить устойчивость платформы служащей для добычи богатых запасов горючего с морского дна.

Это — самая высокая постройка, которая когда-либо перемещалась, относительно поверхности Земли, и является одной из высочайших и наиболее сложных технических проектов в истории.

Платформа Тролль буксировалась на расстояние более чем 200 км от Чанов, в северной части Rogaland, к области Тролль, в 80 км к северо-западу от Бергена. Буксировка заняла семь дней.
Добываемый газ проносится по трубопроводам платформы со скоростью до 2 000 миль в час (890 м\с). Подобная скорость обеспечивается двумя газовыми компрессорами в целях увеличения объемов производства.

В 1996 платформа установила Мировой рекорд (книги рекордов Guinness) в качестве ‘крупнейшей оффшорной газовой платформы’.

2006 году компания-владелец платформы устроила концерт для рабочих. Была приглашена певица Кейти Мелуой, которой пришлось проводить «Самый глубоководный конерт в истории». Глубина составила 303 метра под уровнем моря.

Из моря выступают четыре циклопические бетонные опоры. Буровая палуба и вся надстройка платформы покоится на четырех массивных бетонных опорах, которые уходят вниз, до морского дна на глубину 300 метров. Основание платформы выполнено из 19-ти сборных бетонных блоков изготовленных на суше. Основание отбуксировали на канатах и затопили в глубоком фьорде, где к ним присоединили четыре высокие опоры. Полная высота каждой опоры 369 метров, превышает высоту Эйфелевой башни. Кстати, в каждой из них есть лифт, подъем которого наверх занимает 9 минут. Стенки цилиндрических ног имеют толщину более 1 метра.

Затем уже всю конструкцию погрузили во фьорде на еще большую глубину, и над конструкцией используя баржи, расположили платформу. Потом из конструкции откачали балластную воду и позволили ей подвсплыть на несколько сантиметров и состыковаться с платформой. Затем всю новую завершенную конструкцию подняли на поверхность и подготовили к путешествию к месторождению Тролль. Платформу отбуксировали в открытое море, и она стала самым крупным сооружением, которое за всю историю человечества, когда-либо перемещали с места на место.

Находясь на вертолетной площадке, на высоте 76 метров над уровнем моря, легко забываешь, что большая часть конструкции находится под водой. Это немного напоминает айсберг. Высота вертолетной площадки в точности совпадает с высотой знаменитого небоскреба Эмпайр-стейт-билдинг.

Подобная морская платформа является настоящим химическим заводом, и поскольку это промышленное предприятие, здесь не обойтись без комплекта защитной одежды. В низу завод по добыче газа, а чуть дальше завод по его переработки, по середине буровая вышка. На этой новой платформе еще неоткрыты все производственные скважины, в конечном итоге их будет 39. Преодолев расстояние до морского дна, буры погружаются в него на глубину полутора километров. Скважины расположены в радиусе полукилометра вокруг платформы.

Бурильные стволы весят как одежда в гардеробе и всегда готовы к использованию. В среднем для бурения каждой скважины требуется месяц. Однако в первую очередь нас интересует ни это, а что делает всю конструкцию устойчивой.

Путешествие на морское дно можно совершить на лифте, который ходит внутри одной из гигантских опор. Когда вас со всех сторон окружает море, появляется чувство, что вы на другой планете. На суши мы тоже видим высокие здания, гигантские тоннели и другие циклопические сооружения, но в окружении моря масштаб этого достижения инженерной мысли воспринимается как действительно экстраординарный. Является ощущение, что ни на одной планете нет такого места, куда бы не мог проникнуть человек.

Давление толщи морской воды за стеной в 30 раз превосходит давление внутри конструкции у морского дна и казалось бы должно раздавить опору. Причина, по которой этого не происходит в сочетании прочности тяжелого железобетона и цилиндрической формы опоры. Такая форма лучшим образом подходит для сопротивления давлению подобного рода. Именно по этому такую же форму имеет корпус подлодки и фюзеляж самолета.

У самого основания платформы трубопроводы огибают угол и, проходя по морскому дну, доставляют газ в Норвегию за 60 километров от этого места. А внизу бетонный пол, а под ним морской ил, платформа глубоко уходит в морское дно. Это напоминает перевернутые кофейные чашки, всего их девятнадцать, каждая глубоко вдавлена в морской ил. Представьте себе опрокинутую кружку, вдавленную в грязь, когда вы будите стараться извлечь ее от туда, то сила всасывания будет прочно удерживать чашку на месте. таков принцип фиксации основания конструкции.

Внизу на уровне морского дна основная задача справится с давлением водной толщи, а наверху близко к вершине, с ветром и волнами, которые обрушиваются на платформу. При шторме волны могут достигать палубы расположенной на высоте 30 метров над морем. Но эта палуба достаточно велика, чтобы не затопляться волнами, и надежно прикреплена к четырем опорам. Они в свою очередь достаточно прочны, чтобы каждый год выдерживать удары 5 миллионов волн.

Именно такие сооружения, как гигантская платформа Тролль и прогресс инженерной мысли, который стоит за всем этим, дают уверенность, мы можем жить и работать в любой точке моря, при любых условиях. Речь сейчас идет не столько о том, как человеку укрыться от моря, но как сосуществовать с ним на побережье и в открытых водах.

Источники: 1, 2

И тем, кому интересно как она выглядит смотрите это видео:

Если у вас есть производство или сервис, о котором вы хотите рассказать нашим читателям, пишите Александру Куксе ([email protected]) и мы сделаем самый лучший репортаж, который увидят не только читатели сообщества, но и сайта Бигпикча и Как это сделано

Подписывайтесь также на наши группы в фейсбуке, вконтакте, одноклассниках и в гугл+плюс, где будут выкладываться самое интересное из сообщества, плюс материалы, которых нет здесь и видео о том, как устроены вещи в нашем мире.

spetsialny.livejournal.com

Морская Ледостойкая Стационарная Платформа (МЛСП)

| Апрель 10, 2012 - 02:04 по Москве

Сегодня я расскажу о том, как устроена Морская Ледостойкая Стационарная Платформа (МЛСП) на примере нефтяной платформы в Каспийском море, посмотрим как добывают нефть в море. Хоть платформа и стоит почти в центре Каспия, глубина здесь всего 12 метров. Вода прозрачная и дно хорошо просматривается с вертолета.

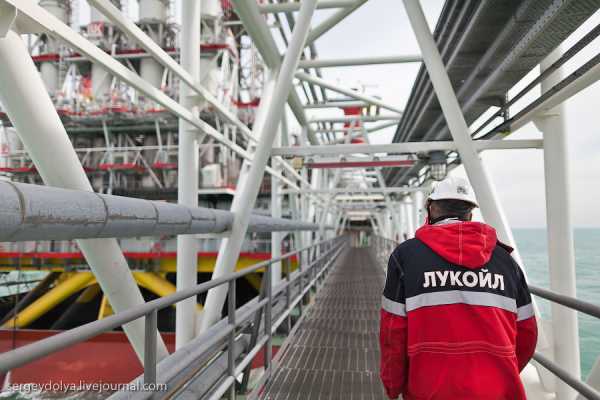

Данная буровая начала качать нефть чуть меньше года назад 28 апреля 2010 года и рассчитана на 30 лет эксплуатации. Она состоит из двух частей, соединенных между собой 74-метровым мостом:

В жилом блоке, размером 30 на 30 метров, живут 118 человек. Работают в 2 смены по 12 часов в день. Вахта длится 2 недели. Купаться и рыбачить с платформы строго запрещено, также как и выкидывать за борт любой мусор. Курить можно только в одном месте в жилом блоке. За выкинутый в море бычок тут же увольняют:

Жилой блок называется ЛСП2 (Ледостойкая Стационаная Платформа), а основная буровая - ЛСП1:

Ледостойкой она называется, потому что зимой море покрывается льдом и она рассчитана ему противостоять. Шланг, который вы видите на фотографии - это морская вода, которую использовали для охлаждения. Ее забрали из моря, прогнали через трубы и вернули обратно. Платформа построена по принципу нулевого сброса:

Вокруг платформы постоянно курсирует судно обеспечения, способное принять на борт всех людей в случае аварии:

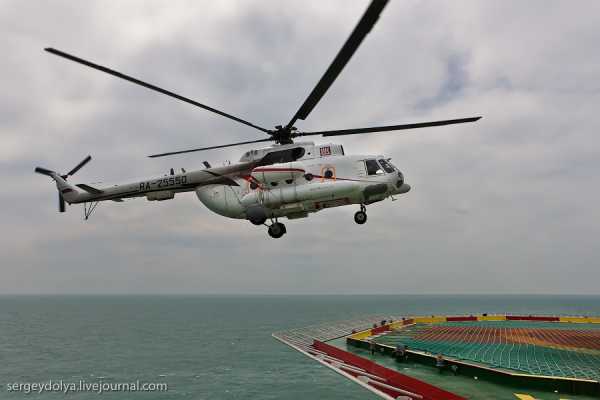

Рабочих на станцию доставляют вертолетом. Лететь час:

Перед полетом все проходят инструктаж, а летят в спасательных жилетах. Если вода холодная, то еще и гидрокостюмы заставляют надевать:

Как только вертолет приземляется, на него направляют 2 брандспойта - пожаров здесь очень боятся:

Прежде чем попасть на платформу, все прилетевшие проходят обязательный инструктаж по технике безопасности. Для нас провели расширенный инструктаж, так как мы попали на платформу впервые:

Передвигаться по ЛСП1 можно только в касках, рабочих ботинках и куртках, а вот в жилом блоке можно ходить хоть в домашних тапочках, что многие и делают:


Морская платформа - объект повышенной опасности, и безопасности здесь уделяют очень много внимания:

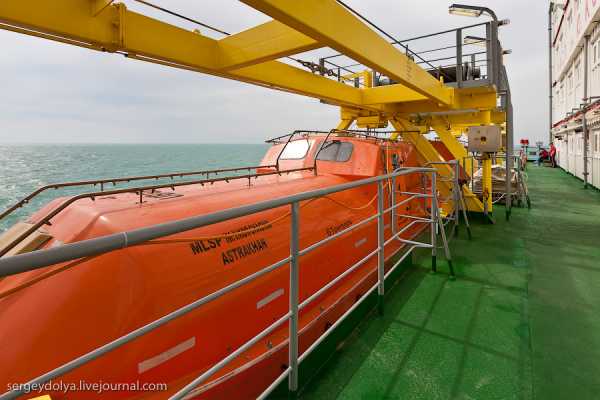

На жилом блоке и на ЛСП 1 есть спасательные шлюпки, каждая из которых вмещает по 61 человеку. Таких шлюпок 4 на жилой ЛСП2 и 2 на ЛСП1, то есть все 118 человек смогут спокойно поместиться на спасательные средства - это вам не Титаник:

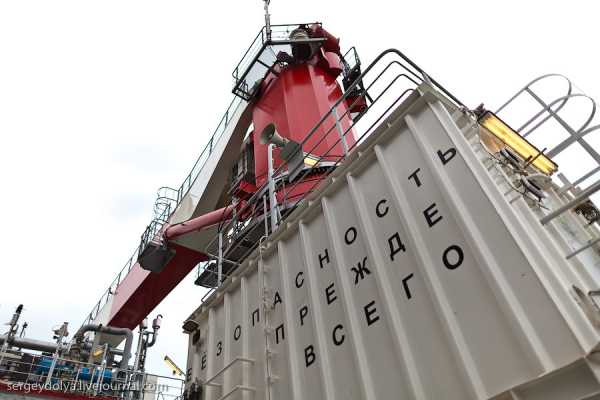

Пассажиров с корабля поднимают на специальном "лифте", вмещающем 4 человека одновременно:

В каждой комнате на каждой палубе есть указатели направления эвакуации - красные стрелки на полу:

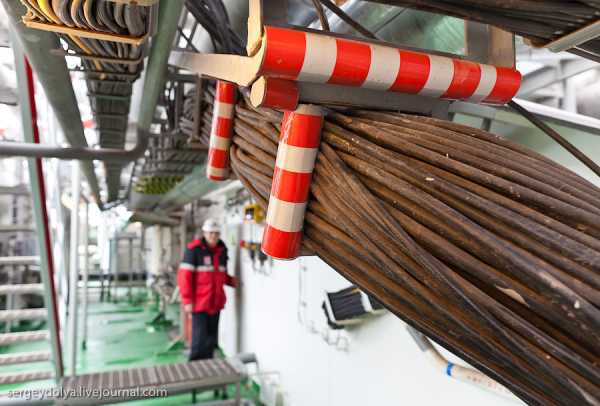

Все провода аккуратно убраны, низкие потолки или ступеньки обозначены красно-белой полосатой маркировкой:

В конце нашей экскурсии я узнал, что эту платформу полностью построили у нас. Я был удивлен, так как был уверен, что она "иномарка" - совком здесь и не пахнет. Все сделано очень аккуратно и из качественных материалов:

Так как фотографий и информации очень много, я решил разбить свой рассказ на 2 поста. Сегодня расскажу о жилом блоке, а о самом интересном - о скважинах и процессе добычи - в следующем посте.

По ЛСП2 нас водил сам капитан. Платформа-то морская, и главный здесь, как и на корабле, капитан:

В жилом блоке есть дублирующий ЦПУ (Центральный Пульт Управления). Вообще, все управление дОбычей (нефтяники ставят ударение на О), ведется с другого пульта управления, расположенного на ЛСП1, а этот используется как резервный:

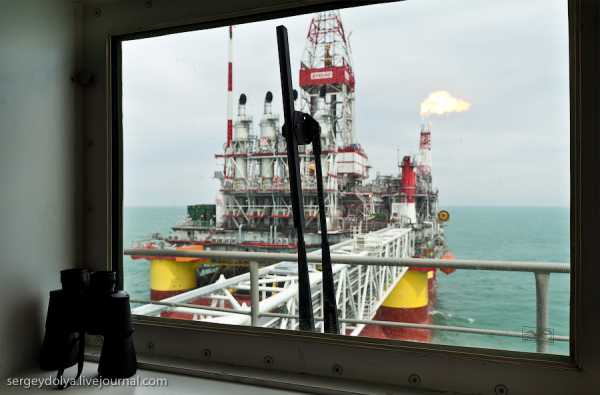

Из окна резервного пульта хорошо видно рабочий блок:

Кабинет капитана, а за дверью слева его спальня:

Покрывала на кроватях и цветное постельное белье - единственное, что диссонирует с европеидным обликом буровой:

Все каюты были открыты, хотя их хозяева находились на смене. Воровства на платформе нет, и двери никто не закрывает:

Каждая каюта оборудована своим санузлом с душевой кабиной:


Кабинет инженеров:

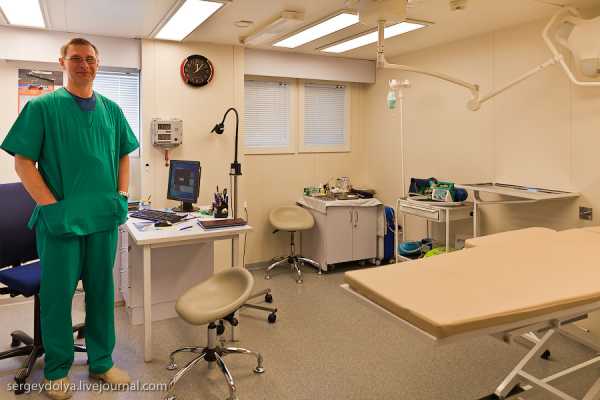

Врач платформы. В основном сидит без дела:

Местный лазарет. Вертолет прилетает не каждый день, и в "случае чего" больной может отлежаться здесь под присмотром врача:

На платформе работает много девушек:

Перед столовой все моют руки:

В столовой было 4 варианта обеда на выбор:

Я выбрал треугольные пельмени "Прощай диета":

Запас еды и воды позволяет платформе автономно существовать в течение 15 дней. Алкоголь строжайше запрещен, так как в случае аварийной ситуации все люди должны быть в адекватном состоянии.

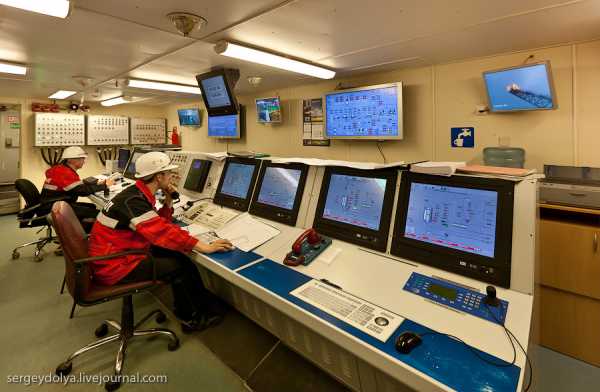

Все управление Морской Ледостойкой Стационарной Платформой (МЛСП) происходит с Центрального Пульта Управления (ЦПУ):

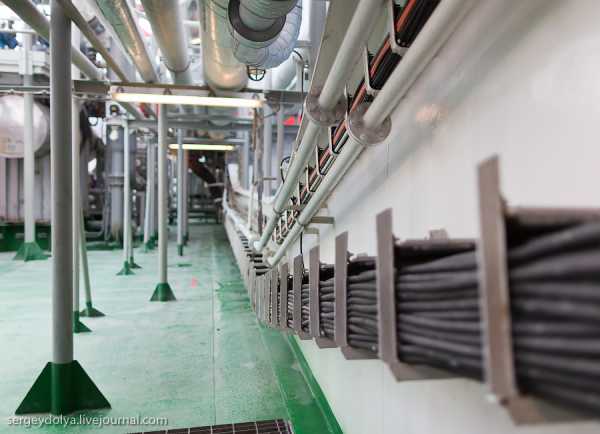

Вся платформа нашпигована датчиками, и даже если где-то в неположенном месте рабочий закурит сигарету, об этом сразу будут знать в ЦПУ и, чуть позже, в отделе кадров, который подготовит приказ об увольнении этого умника еще до того, как вертолет доставит его на большую землю:

Верхняя палуба называется Трубной. Здесь собирают свечи из 2-3 бурильных труб и отсюда же управляют процессом бурения:

Трубная палуба - единственное место на буровой, где есть хоть какой-то намек на грязь. Все остальные места на платформе надраены до блеска.

Большой серый круг справа - это новая скважина, которую в данный момент бурят. На бурение каждой скважины уходит около 2 месяцев:

Подробно процесс бурения я уже описывал в посте о том, как добывают нефть:

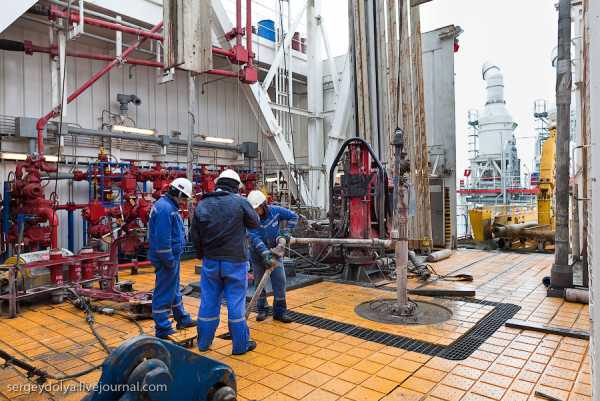

Главный бурильщик. У него кресло на колесиках с 4 мониторами, джойстиком и разными другими клевыми штуками. Из этого чудо-кресла он управляет процессом бурения:

Насосы, качающие буровой раствор под давлением в 150 атмосфер. На платформе 2 рабочих насоса и 1 запасной (о том, зачем они нужны и о назначении других устройств, читай в статье о том, как добывают нефть):

Шарошка - долото. Именно она находится на острие бурильной колонны:

С помощью бурового раствора, нагнетаемого насосами с предыдущей фотографии, крутятся эти зубья, а выгрызанная порода уносится наверх с отработанным буровым раствором:

На данный момент на этой буровой платформе уже работает 3 нефтяных, 1 газовая и 1 водяная скважины. Еще одна скважина находится в процессе бурения.

Единовременно можно бурить всего одну скважину, а всего их будет 27. Каждая скважина от 2,5 до 7 километров длинной (не глубиной). Нефтяной пласт залегает на 1300 метрах под землей, так что все скважины горизонтальные и как щупальца расходятся от буровой:

Дебит скважин (то есть, сколько нефти она качает в час) от 12 до 30 кубов:

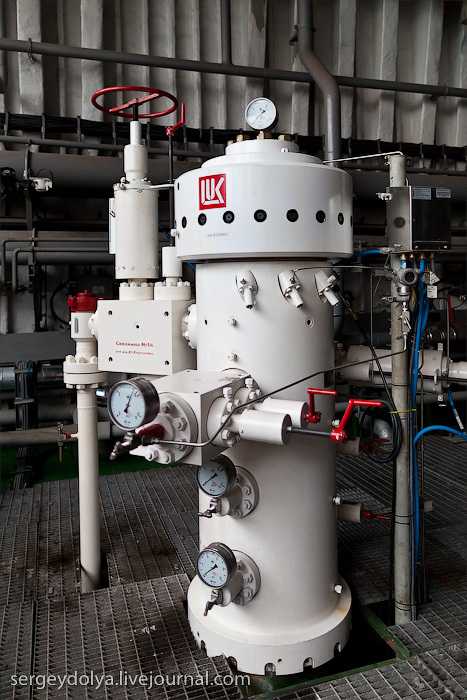

В этих баллонах-сепараторах попутный газ и воду отделяют от нефти, и на выходе после прогона через установку подготовки нефти, которая отделяет от нефти все примеси, получают товарную нефть:

От Платформы проложен подводный трубопровод длиной 58 километров до плавучего нефтехранилища, установленного вне ледовой зоны Каспия:

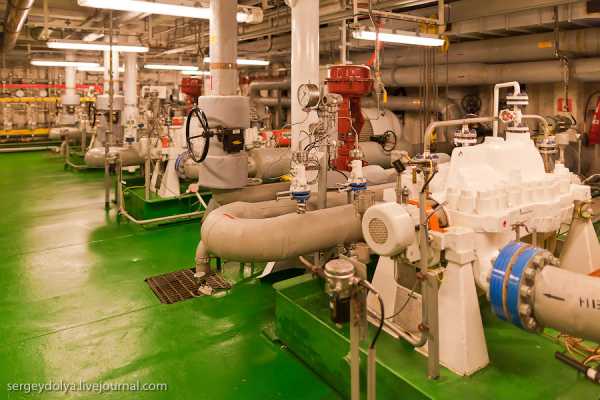

В трубопровод нефть закачивают магистральные насосы:

Эти компрессора качают попутный газ обратно в пласт для поддержания пластового давления, которое выталкивает нефть на поверхность, соответственно, отдача нефти становится больше:

Воду, которую отделили от нефти, очищают от механических примесей и возвращают обратно в пласт (ту же самую воду, что и выкачали из недр)

Насосы 160 атмосфер закачивают воду обратно в пласт:

На платформе есть своя химическая лаборатория, где контролируют все параметры нефти, попутного газа и воды:

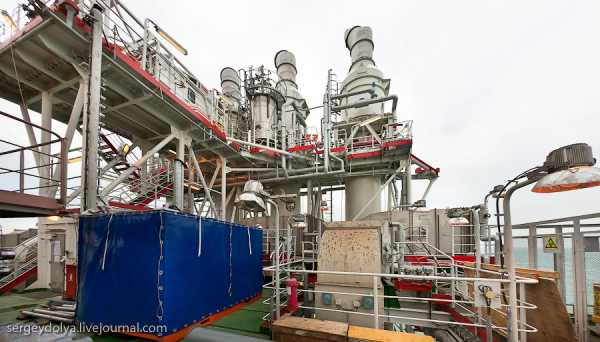

Буровую снабжают электричеством 4 турбины, работающие от попутного газа, суммарной мощностью около 20 МЕГАватт. В белых ящиках турбины на 5 мегаватт каждая:

Если турбины по каким-либо причинам отрубятся, буровую будут питать резервные дизель-генераторы:

Электрощитовая занимает 2 этажа:

Специальные котлы дожигают выхлоп из турбины и им обогревают жилой комплекс. То есть, даже выхлоп, как у машины из глушителя, утилизируется и в атмосферу попадает ноль загрязняющих веществ:

Мы застали редкий момент, когда попутный газ просто сжигали на факельной стреле, так как в это время заливали бетон между стенками скважины и обсадной колонной, а вообше, 98% попутного газа используется на собственные нужды:

Вот мы и разобрались, как устроена стационарная морская буровая нефтяная платформа.

21russia.ru

Как строили нефтяную платформу "Тролль А"

Это самый большой объект на планете, созданный человеком и передвинутый относительно поверхности Земли. Платформа является одним из наиболее сложных технических проектов в истории. Газовое месторождение Тролль расположено в 60 километрах от побережья Норвегии. Запасы природного газа образовались здесь 130 миллионов лет назад. Эти огромные запасы газа требовали сооружения некой постоянной конструкции, которая обладала бы достаточной прочностью, для ведения с нее добычи газа на протяжении более 50 лет.

Сегодня в будет рассказ, который будет интересен не только любителям гигантомании.
Платформа, как инженерное сооружение, состоит из двух основных компонентов:
1. Гравитационное основание из бетона (ножка гриба, на которую опирается буровая–добывающая платформа), 370 метров высотой.
2. Верхние строения (собственно, сама платформа, шляпка этого гриба, где и размещаются механизмы и люди)

Сухой док, начало строительства платформы.

Строительство юбки основания в доке

Вывод нижней части основания из дока для достройки в фьорде.

Достройка основания на плаву на глубокой воде.

Установка средней перемычки на колонны.

Колонны выше перемычки.

Вывод готовой платформы в море.

У побережья Норвегии на дне северного моря одно из богатейших месторождений нефти и газа. Природе человеком был брошен вызов, построить в открытом море такое сооружение, которое могло бы выстоять против жестоких штормов и обеспечить устойчивость платформы служащей для добычи богатых запасов горючего с морского дна.

Это — самая высокая постройка, которая когда-либо перемещалась, относительно поверхности Земли, и является одной из высочайших и наиболее сложных технических проектов в истории.

Платформа Тролль буксировалась на расстояние более чем 200 км от Чанов, в северной части Rogaland, к области Тролль, в 80 км к северо-западу от Бергена. Буксировка заняла семь дней.
Добываемый газ проносится по трубопроводам платформы со скоростью до 2 000 миль в час (890 м\с). Подобная скорость обеспечивается двумя газовыми компрессорами в целях увеличения объемов производства.

В 1996 платформа установила Мировой рекорд (книги рекордов Guinness) в качестве ‘крупнейшей оффшорной газовой платформы’.

2006 году компания-владелец платформы устроила концерт для рабочих. Была приглашена певица Кейти Мелуой, которой пришлось проводить «Самый глубоководный конерт в истории». Глубина составила 303 метра под уровнем моря.

Из моря выступают четыре циклопические бетонные опоры. Буровая палуба и вся надстройка платформы покоится на четырех массивных бетонных опорах, которые уходят вниз, до морского дна на глубину 300 метров. Основание платформы выполнено из 19-ти сборных бетонных блоков изготовленных на суше. Основание отбуксировали на канатах и затопили в глубоком фьорде, где к ним присоединили четыре высокие опоры. Полная высота каждой опоры 369 метров, превышает высоту Эйфелевой башни. Кстати, в каждой из них есть лифт, подъем которого наверх занимает 9 минут. Стенки цилиндрических ног имеют толщину более 1 метра.

Затем уже всю конструкцию погрузили во фьорде на еще большую глубину, и над конструкцией используя баржи, расположили платформу. Потом из конструкции откачали балластную воду и позволили ей подвсплыть на несколько сантиметров и состыковаться с платформой. Затем всю новую завершенную конструкцию подняли на поверхность и подготовили к путешествию к месторождению Тролль. Платформу отбуксировали в открытое море, и она стала самым крупным сооружением, которое за всю историю человечества, когда-либо перемещали с места на место.

Находясь на вертолетной площадке, на высоте 76 метров над уровнем моря, легко забываешь, что большая часть конструкции находится под водой. Это немного напоминает айсберг. Высота вертолетной площадки в точности совпадает с высотой знаменитого небоскреба Эмпайр-стейт-билдинг.

Подобная морская платформа является настоящим химическим заводом, и поскольку это промышленное предприятие, здесь не обойтись без комплекта защитной одежды. Внизу завод по добыче газа, а чуть дальше завод по его переработке, посередине буровая вышка. На этой новой платформе еще не открыты все производственные скважины, в конечном итоге их будет 39. Преодолев расстояние до морского дна, буры погружаются в него на глубину полутора километров. Скважины расположены в радиусе полукилометра вокруг платформы.

Бурильные стволы висят как одежда в гардеробе и всегда готовы к использованию. В среднем для бурения каждой скважины требуется месяц. Однако в первую очередь нас интересует ни это, а что делает всю конструкцию устойчивой.

Путешествие на морское дно можно совершить на лифте, который ходит внутри одной из гигантских опор. Когда вас со всех сторон окружает море, появляется чувство, что вы на другой планете. На суше мы тоже видим высокие здания, гигантские тоннели и другие циклопические сооружения, но в окружении моря масштаб этого достижения инженерной мысли воспринимается как действительно экстраординарный. Является ощущение, что ни на одной планете нет такого места, куда бы не мог проникнуть человек.

Давление толщи морской воды за стеной в 30 раз превосходит давление внутри конструкции у морского дна и казалось бы должно раздавить опору. Причина, по которой этого не происходит в сочетании прочности тяжелого железобетона и цилиндрической формы опоры. Такая форма лучшим образом подходит для сопротивления давлению подобного рода. Именно поэтому такую же форму имеет корпус подлодки и фюзеляж самолета.

У самого основания платформы трубопроводы огибают угол и, проходя по морскому дну, доставляют газ в Норвегию за 60 километров от этого места. А внизу бетонный пол, а под ним морской ил, платформа глубоко уходит в морское дно. Это напоминает перевернутые кофейные чашки, всего их девятнадцать, каждая глубоко вдавлена в морской ил. Представьте себе опрокинутую кружку, вдавленную в грязь, когда вы будите стараться извлечь ее от туда, то сила всасывания будет прочно удерживать чашку на месте. таков принцип фиксации основания конструкции.

Внизу на уровне морского дна основная задача справится с давлением водной толщи, а наверху близко к вершине, с ветром и волнами, которые обрушиваются на платформу. При шторме волны могут достигать палубы расположенной на высоте 30 метров над морем. Но эта палуба достаточно велика, чтобы не затопляться волнами, и надежно прикреплена к четырем опорам. Они в свою очередь достаточно прочны, чтобы каждый год выдерживать удары 5 миллионов волн.

Именно такие сооружения, как гигантская платформа Тролль и прогресс инженерной мысли, который стоит за всем этим, дают уверенность, мы можем жить и работать в любой точке моря, при любых условиях. Речь сейчас идет не столько о том, как человеку укрыться от моря, но как сосуществовать с ним на побережье и в открытых водах.

Источники: 1, 2

kak-eto-sdelano.ru

Нефтяная платформа Лукойл

Это продолжение рассказа о том, как устроена морская нефтяная платформа. Первая часть с общим рассказом о буровой и о том, как живут на ней нефтяники. Все управление Морской Ледостойкой Стационарной Платформой (МЛСП) происходит с Центрального Пульта Управления (ЦПУ):


3.

Вся платформа нашпигована датчиками, и даже если где-то в неположенном месте рабочий закурит сигарету, об этом сразу будут знать в ЦПУ и, чуть позже, в отделе кадров, который подготовит приказ об увольнении этого умника еще до того, как вертолет доставит его на большую землю:

4.

Верхняя палуба называется Трубной. Здесь собирают свечи из 2-3 бурильных труб и отсюда же управляют процессом бурения:

5.

6.

Трубная палуба - единственное место на буровой, где есть хоть какой-то намек на грязь. Все остальные места на платформе надраены до блеска.

Большой серый круг справа - это новая скважина, которую в данный момент бурят. На бурение каждой скважины уходит около 2 месяцев:

7.

Подробно процесс бурения я уже описывал в посте о том, :

8.

Главный бурильщик. У него кресло на колесиках с 4 мониторами, джойстиком и разными другими клевыми штуками. Из этого чудо-кресла он управляет процессом бурения:

9.

Насосы, качающие буровой раствор под давлением в 150 атмосфер. На платформе 2 рабочих насоса и 1 запасной (о том, зачем они нужны и о назначении других устройств, читай в статье о том, ):

10.

Шарошка - долото. Именно она находится на острие бурильной колонны:

11.

С помощью бурового раствора, нагнетаемого насосами с предыдущей фотографии, крутятся эти зубья, а выгрызанная порода уносится наверх с отработанным буровым раствором:

12.

На данный момент на этой буровой платформе уже работает 3 нефтяных, 1 газовая и 1 водяная скважины. Еще одна скважина находится в процессе бурения.

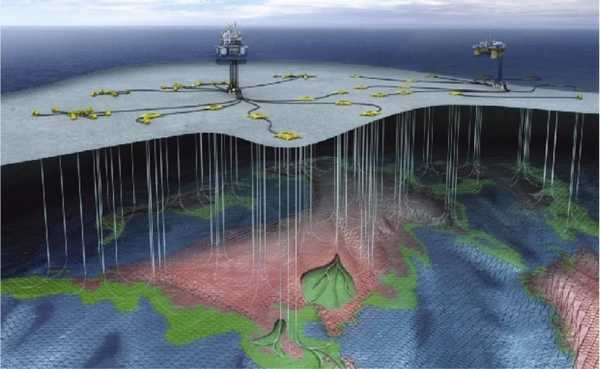

Единовременно можно бурить всего одну скважину, а всего их будет 27. Каждая скважина от 2,5 до 7 километров длинной (не глубиной). Нефтяной пласт залегает на 1300 метрах под землей, так что все скважины горизонтальные и как щупальца расходятся от буровой:

13.

Дебит скважин (то есть, сколько нефти она качает в час) от 12 до 30 кубов:

14.

В этих баллонах-сепараторах попутный газ и воду отделяют от нефти, и на выходе после прогона через установку подготовки нефти, которая отделяет от нефти все примеси, получают товарную нефть:

15.

От Платформы проложен подводный трубопровод длиной 58 километров до плавучего нефтехранилища, установленного вне ледовой зоны Каспия:

16.

В трубопровод нефть закачивают магистральные насосы:

17.

Эти компрессора качают попутный газ обратно в пласт для поддержания пластового давления, которое выталкивает нефть на поверхность, соответственно, отдача нефти становится больше:

18.

Воду, которую отделили от нефти, очищают от механических примесей и возвращают обратно в пласт (ту же самую воду, что и выкачали из недр)

19.

Насосы 160 атмосфер закачивают воду обратно в пласт:

20.

На платформе есть своя химическая лаборатория, где контролируют все параметры нефти, попутного газа и воды:

21.

22.

Буровую снабжают электричеством 4 турбины, работающие от попутного газа, суммарной мощностью около 20 МЕГАватт. В белых ящиках турбины на 5 мегаватт каждая:

23.

Если турбины по каким-либо причинам отрубятся, буровую будут питать резервные дизель-генераторы:

24.

Электрощитовая занимает 2 этажа:

25.

Специальные котлы дожигают выхлоп из турбины и им обогревают жилой комплекс. То есть, даже выхлоп, как у машины из глушителя, утилизируется и в атмосферу попадает ноль загрязняющих веществ:

26.

27.

Мы застали редкий момент, когда попутный газ просто сжигали на факельной стреле, так как в это время заливали бетон между стенками скважины и обсадной колонной, а вообше, 98% попутного газа используется на собственные нужды:

28.


Источник

www.alshar.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
