Как качают нефть - Мастерок.жж.рф

Что то не могу придумать какую интересную тему вам рассказать, а для этого случая у меня всегда есть ваша помощь в виде майского стола заказов. Обратимся туда и послушаем френда skolik: «Очень хочется понять принцип действия нефтяных качалок, знаете, такие молоточки, которые туда сюда трубу в землю гоняют.»

Сейчас мы узнаем подробнее как там все происходит.

Станок-качалка это один из главных, основных элементов эксплуатации нефтедобывающих скважин насосом. На профессиональном языке это оборудование называется: «Индивидуальный балансирный механический привод штангового насоса».

Используется станок-качалка для механического привода к нефтяным скважинным насосам, называемым штанговыми или плунжерными. Конструкция представляет собой состоящий из редуктора и сдвоенного четырехзвенного шарнирного механизма, балансирный привод штанговых насосов. На фото показан основной принцип работы такого станка:

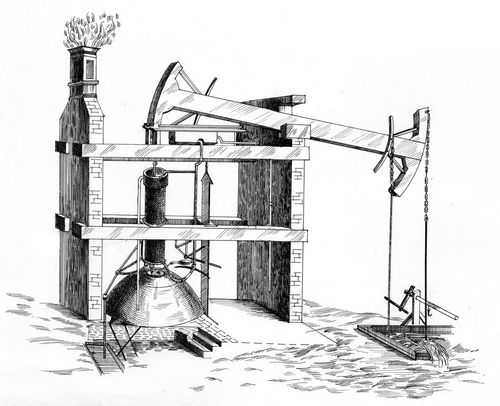

В 1712 году Томас Ньюкомен создал аппарат для выкачивания воды из угольных шахт

В 1705 году англичанин Томас Ньюкомен совместно с лудильщиком Дж. Коули построил паровой насос, опыты по совершенствованию которого продолжались около десяти лет, пока он не начал исправно работать в 1712 году. На своё изобретение Томас Ньюкомен так и не смог получить патент. Однако он создал установку внешне и по принципу действия напоминающую современные нефтяные качалки.

Томас Ньюкомен был торговцем скобяными изделиями. Поставляя свою продукцию на шахты, он хорошо знал о проблемах, связанных с затоплением шахт водой, и для их решения и построил свой паровой насос.

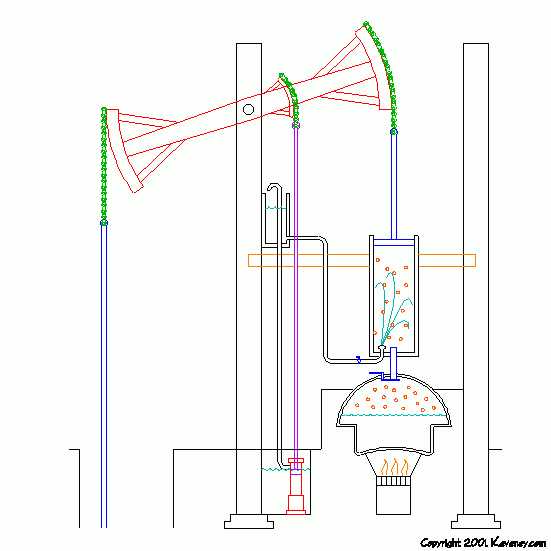

Машина Ньюкомена, как и все ее предшественницы, работала прерывисто — между двумя рабочими ходами поршня была пауза, пишет spiraxsarco.com. Высотой она была с четырех-пятиэтажный дом и, следовательно, исключительно «прожорлива»: пятьдесят лошадей еле-еле успевали подвозить ей топливо. Обслуживающий персонал состоял из двух человек: кочегар непрерывно подбрасывал уголь в топку, а механик управ­лял кранами, впускающими пар и холодную воду в цилиндр.

В его установке двигатель был соединён с насосом. Эта довольно эффективная для своего времени пароатмосферная машина использовалась для откачки воды в шахтах и получила широкое распространение в XVIII веке. Такую технологию, в наше время используют бетононасосы на стройках.

Однако на своё изобретение Ньюкомен не смог получить патент, так как паровой водоподъёмник был запатентован ещё в 1698 году Т. Севери, с которым Ньюкомен позднее сотрудничал.

Паровая машина Ньюкомена не была универсальным двигателем и могла работать только как насос. Попытки Ньюкомена использовать возвратно-поступательное движение поршня для вращения гребного колеса на судах оказались неудачными. Однако заслуга Ньюкомена в том, что он одним из первых реализовал идею использования пара для получения механической работы, информирует wikipedia. Его машина стала предшественницей универсального двигателя Дж. Уатта.





Всем приводам приводы

Время фонтанирующих скважин, относящееся к периоду освоения месторождений Западной Сибири, давно закончилось. За новыми фонтанами в Восточную Сибирь и другие регионы с разведанными запасами нефти мы пока не спешим — слишком дорогое это занятие и не всегда рентабельное. Сейчас нефть практически везде добывают с помощью насосов: винтовых, поршневых, центробежных, струйных и т. д. Одновременно создаются все новые и новые технологии и оборудование для трудноизвлекаемых запасов сырья и остаточной нефти.

Тем не менее ведущая роль в добыче «черного золота» по-прежнему принадлежит станкам-качалкам, которые используются на нефтепромыслах России и зарубежья вот уже более 80 лет. Эти станки в специальной литературе чаще называются приводами штанговых глубинных насосов, но аббревиатура ПШГН не особенно прижилась, и их по-прежнему именуют станками-качалками. По мнению многих нефтяников, пока по настоящему не создано другого более надежного и простого в обслуживании оборудования, чем эти приводы.

После распада СССР производство станков-качалок в России были освоено 7—8 предприятиями, но стабильно они производятся тремя-четырьмя, из которых ведущие позиции занимают АО «Ижнефтемаш», АО «Мотовилихинские заводы», ФГУП «Уралтрансмаш». Немаловажно, что эти предприятия выживали в острой конкурентной борьбе и с отечественными, и с зарубежными производителями аналогичной продукции из Азербайджана, Румынии, США. Первые станки-качалки российских предприятий выпускались на основе документации Азербайджанского института нефтяного машиностроения («АзИНМаш») и единственного производителя этих станков в СССР — завода «Бакинский рабочий». В дальнейшем станки совершенствовались в соответствии с передовыми мировыми тенденциями в нефтяном машиностроении, имеют сертификаты API.

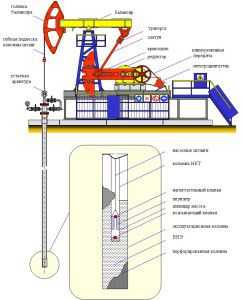

1 - рама; 2 - стойка; 3 - головка балансира; 4 — балансир; 5 - фиксатор головки балансира; 6 — траверса; 7 - шатун; 8 - редуктор; 9 - кривошип;10- противовесы; 11 - нижняя головка шатуна; 12 - подвеска сальникового штока; 13 - ограждение; 14 - кожух ременной передачи: 15 -площадка нижняя; 16 - площадка верхняя; 17 — станция управления; 29 — опора балансира; 30 - фундамент станка-качалки; 35 — площадка редукторная

Для первых качалок использовали вышки для ударно-канатного бурения по завершении бурения, при этом для приведения в действие глубинного насоса применяли балансир бурильного станка. Несущие элементы этих установок делали из дерева с металлическими подшипниками и оснасткой. Приводом служили паровые машины или одноцилиндровые низкооборотные двигатели внутреннего сгорания, снабженные ременной передачей. Иногда позже добавляли привод от электромотора. В этих установках вышка оставалась над скважиной и силовая установка и главный маховик использовались для обслуживания скважины. Одно и то же оборудование применялось для бурения, добычи и обслуживания. Эти установки с некоторыми модификациями использовались примерно до 1930 г. К этому времени были пробурены более глубокие скважины, нагрузки на насосы увеличились и применение установок канатного бурения в качестве насосов изжило себя. Изображена старинная качалка, переделанная из вышки для ударно-канатного бурения.





Станок-качалка и есть один из элементов эксплуатации скважин штанговым насосом. По сути, станок-качалка является приводом штангового насоса, расположенного на дне скважины. Это устройство по принципу действия очень похоже на ручной насос велосипеда, преобразущий возвратно-поступательные движения в поток воздуха. Нефтяной насос возвратно-поступательные движения от станка-качалки преобразует в поток жидкости, которая по насосно-компрессорным трубам (НКТ) поступает на поверхность.

Современный насос-качалка, в основном разработанный в 1920-х годах, изображен на рис.  Появление эффективных мобильных приспособлений для обслуживания скважин устранило необходимость во встроенных талях на каждой скважине, а создание долговечных, эффективных редукторов легло в основу более высокоскоростных качалок и первичных двигателей меньшего веса.

Противовес. Противовес, расположенный на плече кривошипа качалки — важный компонент системы. Он может быть также помещен на балансире для этой цели можно использовать пневмоцилиндр. Насосные установки делятся на установки с коромысловой, кривошипной и пневматической балансировкой.

Назначение балансировки становится понятным, если рассмотреть движение колонны насосных штанг и качалки на примере идеализированной работы насоса, изображенного. В этом упрощенном случае нагрузка на устьевой сальниковый шток при движении вверх состоит из веса штанг плюс вес скважинных флюидов. При обратном ходе это только вес штанг. Без какой-либо балансировки нагрузка на шестеренчатый редуктор и первичный двигатель во время движения вверх направлены в одну сторону. При движении вниз нагрузка направлена в противоположную сторону. Такой тип нагрузки весьма нежелателен. Он вызывает ненужный износ, срабатывание и перерасход топлива (энергии). На практике используется противовес, равный весу колонны насосных штанг плюс примерно половина веса поднимаемой жидкости. Правильный подбор противовеса создает наименьшие возможные нагрузки на редуктор и первичный двигатель, уменьшает поломки и простои и снижает требования к топливу или энергии. По оценкам, до 25% всех качалок, находящихся в эксплуатации, не сбалансированы должным образом.





Спрос: потенциал высокий

О состоянии рынка приводов штанговых глубинных насосов можно судить как по его оценкам экспертами, так и по статистическим данным.  Выводы экспертов подтверждаются данными Госкомстата РФ: за 2001 год производство станков-качалок в сравнении с 2000 годом возросло в полтора раза и опередило по темпам роста другие виды нефтяного оборудования.

Провозглашение государством в качестве одного из приоритетов экономической политики задачи продвижения отечественной продукции на зарубежные рынки сыграло свою положительную роль. В настоящее время качественный уровень станков-качалок и традиционно низкие цены создают возможности для возвращения российской продукции в страны, ранее приобретавшие советское оборудование: Вьетнам, Индию, Ирак, Ливию, Сирию и другие, а также на рынки ближнего зарубежья.

Интересно и то, что ВО «Станкоимпорт» совместно с Союзом производителей нефтегазового оборудования организовали Консорциум ведущих российских предприятий. Основная цель объединения — содействие в продвижении нефтегазового оборудования на традиционные рынки российского экспорта, в первую очередь страны Ближнего и Среднего Востока. Одной из задач Консорциума является координация внешнеэкономической деятельности, связанной с размещением заказов на основе централизованного информационного обеспечения.





Рынок: конкуренция растет

Конкуренция на рынке приводов скважинных насосов существует давно. Ее можно рассматривать в различных аспектах.

Во-первых, это конкуренция между отечественными и зарубежными производителями. Здесь стоит отметить, что подавляющую долю рынка в сегменте станков-качалок занимает продукция отечественных предприятий. Она в полной мере соответствует потребностям по критерию цена-качество.

Во-вторых, конкуренция между самими российскими предприятиями, стремящимися занять свою нишу на рынке нефтегазового оборудования. Помимо уже упомянутых производством станков-качалок в нашей стране занимаются еще и другие предприятия.

В-третьих, в качестве альтернативы балансирным станкам-качалкам на нефтепромыслы продвигаются гидравлические приводы штанговых насосов. Здесь стоит отметить, что ряд предприятий готовы к этому виду конкуренции и их заводы могут выпускать оба типа приводов. К последним можно отнести АО «Мотовилихинские заводы», которое производит и приводы, и насосные штанги, и насосы. Например, гидрофицированный привод штангового насоса МЗ-02 монтируется на верхнем фланце арматуры скважины и не требует фундамента, что очень важно для условий вечной мерзлоты. Бесступенчатое регулирование длины хода и числа двойных ходов в широком интервале позволяет выбрать оптимальный режим работы. Преимущества гидрофицированного привода заключаются также в весе и габаритах. Они составляют 1600 кг и 6650x880x800 мм соответственно. Для сравнения — балансирные станки-качалки весят примерно 12 тонн и имеют размеры (ОМ-2001) 7960x2282x6415 мм.

Гидропривод рассчитан на длительную эксплуатацию при температуре окружающего воздуха от –50 до плюс 45°С. Однако расчетные параметры, (это касается не только температуры и не только гидропривода) в реальных условиях нефтепромыслов не всегда выдерживаются. Известно, что одной из причин этого является несовершенная система обслуживания и ремонта техники.

Известно также, что эксплуатационники с опаской приобретают новое, малораспространенное оборудование. Балансирные же станки-качалки хорошо изучены, высоконадежны, способны длительное время работать под открытым небом без присутствия людей.

Кроме того, новая техника требует переподготовки кадров, и кадровая проблема — далеко не из последних проблем нефтяников, которая, впрочем, заслуживает самостоятельного разговора.

Однако конкуренция растет, а рынок приводов штанговых насосов развивается и сохраняет положительную динамику.





А я вам напомню про Умный лазер и Как напечатать себе печень. Оригинал статьи находится на сайте ИнфоГлаз.рф Ссылка на статью, с которой сделана эта копия - http://infoglaz.ru/?p=23195

masterok.livejournal.com

Станок-качалка — Википедия

Материал из Википедии — свободной энциклопедии

Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 25 марта 2016; проверки требуют 4 правки. Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 25 марта 2016; проверки требуют 4 правки. Станок-качалка (одноплечий). Модель СКМР6-2,5

Стано́к-кача́лка — тип наземных приводов скважинных штанговых насосов (

ru.wikipedia.org

Нефтяная качалка

В такой отрасли, как добыча нефти практически одним из главных видов оборудования является нефтяная качалка. Сама по себе нефтяная качалка является не самостоятельным оборудованием, а одним из главных элементов штангового насосного аппарата, посредством которого и происходит добыча, а точнее перекачка нефти.



Устройство нефтяной качалки



Сама же качалка для нефти играет роль привода механического действия в данном нефтедобывающем оборудовании. Такое оборудование как нефтяная качалка всегда изготавливается строго нормам ГОСТа, и в Российской Федерации существует тринадцать типовых качалок, различие которых заключается в размерах. Монтаж нефтяной качалки выполняется на фундаментальной основе, которая строится специально для этих целей, как правило, из бетона.



Далее эта основа оборудуется стойкой, платформой и станцией, которая осуществляет управление. По большому счету нефтяная качалка имеет примерно схожий принцип работы как и принцип работы велосипедного насоса, который осуществляет свои действия возвратно поступательным методом. Во время работы, выполняя данные действия, нефтяная качалка производит посредством насоса преобразование жидкости, которая и проходит вверх.



Принцип работы нефтяной качалки







Все происходит по следующему принципу. Посредством электрического питания происходит работы двигателя, который в свою очередь запускает весь механизм в рабочее положение. Начинается вращение механических частей нефтяной качалки, посредством чего балансировочный элемент начинает осуществлять движение, которое сродни движению качелей. Подвеска, на которой располагается шток устьевого типа, начинает осуществлять движения возвратно поступательного характера. Таким образом, поступающая через штанговые элементы энергия выдается на штанговый насос, который в свою очередь и позволяет захватить нефть из недр земли.





Управляющая всем механизмом станция выглядит таким образом. Она представляет собой блок коробочного типа, который внутри в буквальном смысле нашпигован электроникой. Таким образом, никаких силовых и ручных воздействий для управления данной установкой не требуются, все управление происходит посредством нажатия на клавиши и выбора необходимой программы.



Разновидности нефтяных качалок


Сегодня среди разновидностей нефтяных качалок существует еще и качалка, которая работает посредством бесштангового насоса. В данном случае перекачка нефти осуществляется посредством насоса погружного типа. То есть за счет действия электродвигателя, который осуществляет запуск насоса и таким образом производит всю работу. Данный вид насосов имеет большой рабочий диапазон и может работать на четырехстах режимах.



Таким образом, становится видно, что производительность данного типа оборудования обладает достаточно высоким уровнем. Для того что бы использовать данный вид насосов во всех его режимах, требуется подключение дополнительных мощностей, которые достигаются посредством подключения к установке дополнительного трансформаторного устройства. Таким образом, посредством данного оборудования можно поднять уровень напряжения до таких пределов как две тысячи вольт.


Управление данной станцией осуществляется либо вручную, либо за счет работы автоматической системы, если заданы специальные режимы, работающие автоматически. Однако наибольшей популярностью все-таки пользуются качалки штангового типа работы, поскольку при их применении происходит значительная экономия на электрической энергии, которой требуется значительно меньше за счет работы нефтяной качалки механическим методом. К тому же данный метод является наиболее проверенным и дает хорошие производительные результаты.

promplace.ru

типы, принцип работы, технические характеристики станков СК, СКД, ПШГН, СКДР

В добыче нефти с большой глубины используется специальное насосное оборудование, которое называется станками-качалками. Привод этих аппаратов находится на поверхности земли, над эксплуатируемыми скважинами, а управление осуществляется оператором. Функцию добычи нефти в агрегатах выполняют специальные насосы плунжерного типа. Нефтяной станок-качалка является незаменимым аппаратом, без которого трудно и представить интенсивную разработку глубинных месторождений.

Назначение и работа станков-качалок

Чаще всего для освоения месторождения нефти применяются распространённые штанговые насосы с приводами. Эти агрегаты позволяют откачивать содержание скважин даже при большом, глубоком промерзании верхнего пласта земли. Станки – качалки с одноплечным балансиром относятся к оборудованию индивидуального вида и применяются для добычи нефти из-под земли в обычных и особых условиях.

Любая существующая инфраструктура добычи нефти нацелена на поднятие её с глубины на поверхность, а принцип работы станка-качалки со штанговым насосом напоминает действие медицинского шприца. Неотъемлемой частью любого станка-качалки является колонна, которую составляют компрессионные трубы. По этим трубам происходит подъём на поверхность и подача в резервуары нефти.

Если рассмотреть технологию организации добычи нефти, то весь процесс от начала до конца действий можно разделить на отдельные этапы:

  • бурение скважин;
  • установка трубных колонн;
  • обсадка колонн;
  • установка качалок и пуск их в работу.

Глубина бурения обычно достигает нескольких километров, но наиболее часто встречающиеся горизонты залегания нефти – это примерно 1500 метров под поверхностью и более. Иные скважины в глубину достигают и 4000 метров, но это уже колонны-рекордсмены нефтедобычи. Основой нефтедобывающей инфраструктуры являются колонны, собираемые из обсадных труб и активная часть каждого отдельного станка – его насос.

Чтобы понять принцип действия плунжерного насоса станка-качалки, нужно разобраться в роли и назначении отдельного станка в структуре всей трубопроводной сети добывающего комплекса. Качалка для нефти – это приводной механизм насоса, которая своим возвратно-поступательным движением, напоминающим качели, приводит в действие плунжерную пару насосного устройства. Оптимальная цикличность действия механизма качалки позволяет нефтяному ресурсу на глубине залегания концентрироваться у фильтра скважины, что способствует эффективности процесса добычи. Вся конструкция станка предусматривает минимизацию износа его отдельных элементов, установка рассчитана на безупречное действие в течение длительного срока эксплуатации.

Устройство качалки

При изучении устройства станка-качалки необходимо начать с установочной базы. База – это то, из чего состоит основа аппарата. Монтаж станка производится на заранее подготовленную бетонную основу, фундамент. Здесь же расположена платформа и её стойка вместе со станцией управления, в которой находится кабина оператора.

После того, как все организационные работы по установке платформы завершены, на неё навешивается массивный балансир, который уравновешивает специальную головку с канатным подвесом. Энергетическим приводом станка является мощный электродвигатель, который через редуктор станка-качалки передаёт усилие на балансир. Двигатель размещается иногда снизу под платформой, но такой вариант используется крайне редко, так как он связан с недостаточной безопасностью эксплуатации оборудования.

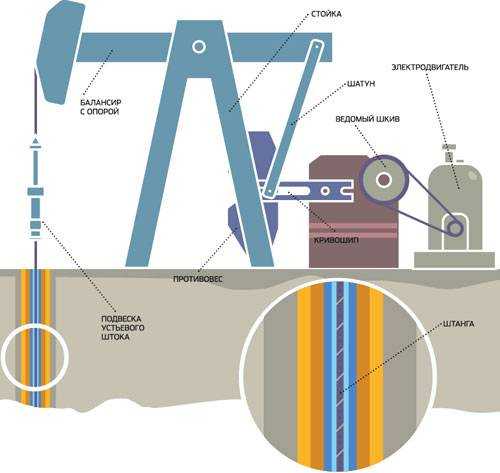

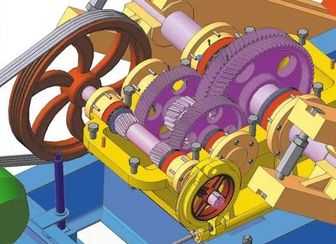

Через кривошип с шатуном электродвигатель воздействует на балансир, благодаря чему вращение вала двигателя преобразуется в цикличное поступательное движение элементов глубинного насоса.

Пункт управления станком-качалкой изготавливается в коробчатом виде, он содержит всё необходимое электротехническое оборудование комплекса. В станции, в непосредственной близости от управляющего реле, расположен и механический тормоз ручного типа.

Виды станков

Семейство нефтяных качалок представлено на отечественном рынке оборудования большим количеством модификаций. У всех видов станков практически один и тот же принцип работы, но есть и существенные отличия. Наиболее популярны среди нефтяников станки с балансирами, которые относятся к классическому типу добывающего оборудования. В этих станках предусмотрен механизм задней фиксации шатуна и редуктор расположен на одной раме с электродвигателем и балансиром.

Альтернативой классическим станкам являются такие типы станков-качалок, как гидравлические штанговые насосы, закрепляемые на фланце арматуры скважины в самом верху. Штанговые насосы имеют то преимущество перед станками классического типа, что они не требуют при своей установки сооружения мощного фундамента. Особенно важно это свойство штанговых насосов для случаев разработки месторождений в вечной мерзлоте, где заливка любого качественного фундамента сопряжена с большими трудностями. Свайная же установка классических станков не оправдана по экономическим соображениям.

Другой особенностью гидравлических насосов является возможность плавно, бесступенчато регулировать длину обсадной колонны. Благодаря этому появляется возможность точного подбора эксплуатационного режима скважины.

Основные характеристики качалок

Чтобы выбрать более подходящие станки для разработки месторождения нефти, нужно сделать анализ широкого спектра эксплуатационных и технических характеристик всех видов этого оборудования.

При оценке важнейших характеристик станка-качалки обязательно учитывают:

  • рабочую штоковую нагрузку;
  • максимальный ход плунжера;
  • габариты редуктора;
  • величину крутящего момента выходного вала;
  • частоту качаний.

Определяющим параметром станка является мощность его электродвигателя. На установках классического типа для работы насосных станций достаточна мощность электродвигателя в 25 кВт. Но следует ещё учитывать тип используемых ремней для передачи вращения от двигателя на редуктор, диаметры шкивов ремённой передачи и конструкцию механизма торможения.

Даже если все эксплуатационные параметры рассматриваемого станка устраивают покупателя, ему следует ещё учесть и габариты оборудования. Ведь размеры иногда играют определяющую роль – это те случаи, когда приходится транспортировать станки на большие расстояния в условиях различных климатических и региональных зон страны. Габаритные размеры в большой степени решают вопрос, можно ли произвести установку данного оборудования в конкретной ситуации, в конкретных условиях разрабатываемого месторождения нефти.

Обычно масса станка не превышает 10 т, а его габариты по длине и ширине составляют 7Х2,5 м.

Интересные статьи:

Какой выбрать ручной листогибочный станок для металла?

Какой купить станок для резки арматуры?

Какую купить углевыжигательную печь?

Отдельные модели станков

Специалисту, занимающемуся заказами оборудования для нефтедобычи, необходимо хорошо ознакомиться с отдельными его моделями и их главными характеристиками. Несмотря на то, что каждый такой аппарат рассчитан на долгие годы работы, уже существующие промыслы время от времени производят модернизацию оборудования, закупая более современные его виды. Рассмотрим некоторые модели станков-качалок, сравнивая их характеристики и особенности.

Качалки СК

Распространённая в нефтедобывающей отрасли станок- качалка СК представляет собой скважинный насос с отдельным приводом. Насос при работе опускается в обсадную трубу скважины, и с ним соединён специальный шток привода. Шток составляется из колонны отдельных штанг, обеспечивая тем самым требуемую длину.

Как и в других классических вариантах добывающего насосного оборудования, вращение электродвигателя станка преобразуется с помощью кривошипа в поступательное движение штанговой колонны. Два исполнения станков-качалок СК изготавливаются со своим отдельным количеством типоразмеров. Аппараты СК имеют семь типоразмеров, а СКД – шесть.

Главные отличия станков-качалок СКД от СК заключаются в следующем:

  • несимметричность кинематической преобразовательной схемы и более высокое преобразующее кинематическое соотношение;
  • уменьшенные габаритные размеры;
  • расположение редуктора прямо на станочной раме.

В установках СК используются трёхфазные электрические двигатели асинхронного типа с влагостойким исполнением в искробезопасном корпусе. В зависимости от модификации станка в нём могут применяться двигатели мощностью от 4 до 40 кВт.

Механизм тормоза станка включает в себя две колодки, правую и левую, он предназначен для фиксирования станка в нужном положении в момент его остановки.

Качалки СКДР

Более усовершенствованная модель семейства СК – станок-качалка СКДР. Аппарат развивает тяговое усилие в 60 кН при длине штока от 1,2 до 3 м. Редуктор, используемый в аппарате, имеет типоразмер Ц2НШ-450-28 или Ц3НШ-450-28.

Станки СКДР используются для откачки нефти из скважины со штоковой нагрузкой до 80 000 Н. Они разработаны с учётом последних достижений отечественного и зарубежного машиностроения. Главные элементы кинематики станков изготовлены с учётом всех требований ГОСТов на нефтедобывающее оборудование.

Частота качаний установки СКДР регулируется в диапазоне от 1,7 до 11,8 в мин и зависит от передаточного числа установленного редуктора на раме станка. Мощность двигателя качалки может составлять от 5,5 до 22 кВт в зависимости от передаточного числа редуктора.

Общая масса агрегата СКДР составляет 13 100 кг, а его габариты равны 7200х6350х 3100 мм.

Качалки ПШГН

Приводная часть глубинного нефтяного насоса шагового типа или станок-качалка ПШГН через систему штанг передаёт движение головки на насосный плунжер, расположенный глубоко в обсадной трубе скважины. Головка балансира аппарата соединяется со штоком насоса с помощью тросовой подвески.

По производительности качалка ПШГН может регулироваться путём увеличения или уменьшения числа качаний в минуту, амплитуды этих качаний и размеров насосного плунжера. Чтобы произвести регулировку длины хода штока, необходимо выполнить перестановку пальцев кривошипно-шатунного механизма в другие отверстия.

Как и все предыдущие нефтяные качалки, разновидность ПШГН не является отдельным их видом, а представляет собой разновидность главного механизма установки для добычи нефти.

Обслуживание нефтяных качалок

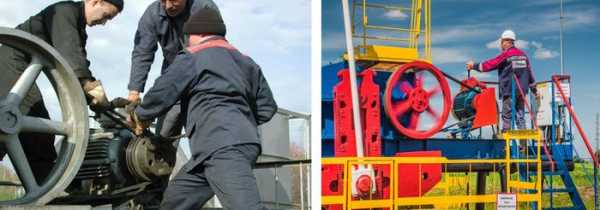

Специальный персонал нефтедобывающего предприятия выполняет обслуживание станка-качалки. Для удобства его работы конструкторами предусмотрены различные вспомогательные устройства и механизмы. При обслуживании балансира с траверсой и кривошипа на установке устроена специальная площадка, снабжённая системами привода. Операторы, располагаясь на этой площадке, производят управление балансировкой и уравновешиванием станка, проверяют крепление всех узлов кривошипно-шатунного механизма.

Вся кинематика системы привода нефтедобывающей качалки сконструирована для того, чтобы головка станка и кривошип совершала движение в оптимальном ритме и этот режим можно бы было легко перенастраивать.

Функции операторов станков и обслуживающего персонала необходимо разделять. Технический персонал занимается обслуживанием нефтяных насосов во время их интенсивной эксплуатации, в их обязанности входит слежение за рабочими показателями всех механизмов станции и техническое обслуживание насосного оборудования. В случае необходимости они производят и ремонт станков-качалок. Особенно важно в их работе создавать благоприятные режимы функционирования узлов и механизмов станка в моменты возникновения в нём максимальных, пиковых нагрузок.

В функции же операторов установок входят обязанности по регулированию самого процесса выкачки нефтяных ресурсов из глубины месторождения, по установке оптимальных режимов работы станка на каждом периоде освоения запасов углеводородов.

Заключение

Промышленные предприятия, изготавливающие станки-качалки, непрерывно совершенствуют своё нефтедобывающее оборудование. Но кардинальных вариантов переделок существующих станков в ближайшее время не предвидится. Это говорит о том, что классическая схема, заложенная в станки много лет назад, оказалась очень удачной и не имеет существенных недостатков.

К тому же оборудование нефтегазовых добывающих комплексов долговечно, его замены происходят очень редко и неохотно со стороны учредителей крупных компаний. Немалую роль в этом играет и высокая цена станка-качалки. Большей частью обновляются лишь отдельные узлы станков, устаревшие физически или морально.

Постепенно весь парк станков-качалок уступает свои позиции в пользу нового вида оборудования – гидравлических аппаратов. Это способствует оптимизации рабочего процесса добычи нефти, усовершенствованию всей инфраструктуры существующих и строящихся комплексов. Эксплуатационные затраты при этом снижаются без снижения качества добываемой нефти.

namillion.com

Как добывают нефть? Работа нефтяного промысла: engineering_ru


После того, как скважина пробурена и вскрыт продуктивный пласт, нефть необходимо поднять на поверхность. Как это происходит и что делать с нефтью дальше? Об этом я расскажу в очередном посте в рамках спецпроекта "Черное золото Татарстана" с ПАО Татнефть о добыче и переработке нефти.

Процесс эксплуатации скважин, в целом, сводится к подъему нефти или газа на поверхность земли. Эксплуатация нефтяных скважин ведется тремя способами:
Фонтанным - подъем нефти осуществляется за счет пластовой энергии. Фонтанирование может быть как естественное - за счет давления в пласте, так и искусственное - за счет закачки газа или жидкости в скважину.
Газлифтным - логическим продолжением фонтанной эксплуатации является газлифтная эксплуатация, при которой недостающее количество газа для подъема жидкости закачивают в скважину с поверхности.
Механизированным - с помощью глубинных насосов. Механизированная добыча применяется в тех случаях, когда давление в нефтяном коллекторе снижается настолько, что уже не может обеспечивать экономически оптимальный отбор из скважины за счет природной энергии.

О третьем способе мы и поговорим сегодня. Это наиболее распространенный способ добычи нефти с помощью штанговых скважинных насосов и погружных центробежных электронасосов.

Установка штангового глубинного насоса (УШГН)

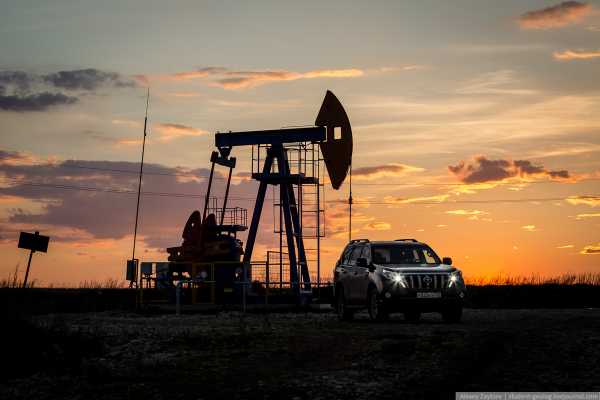

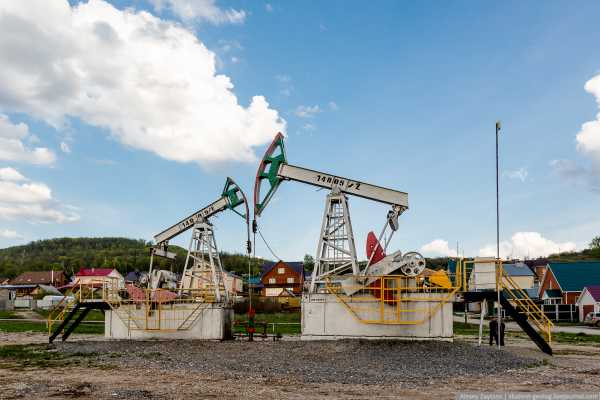

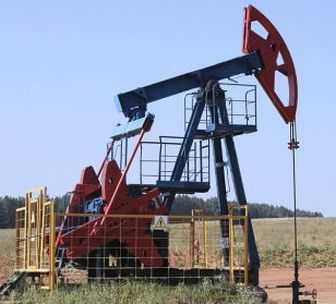

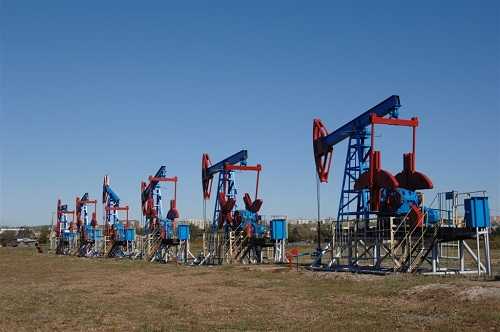

Самые распространенные и узнаваемые установки - это станки в народе называемые "качалки". Две трети фонда (66 %) действующих скважин стран СНГ (примерно 16,3 % всего объема добычи нефти) оборудованы именно этими станками. Они предназначены для работы на глубине от нескольких десятков метров до 3000 м, а в отдельных скважинах на 3200-3400 м.
Прообразом современного станка-качалки является насос, изобретенный в 1712 году Томасом Ньюкоменом. Он создал аппарат для выкачивания воды из угольных шахт. Принцип действия был примерно такой:

Современные насосы стали технологичнее - пар заменило электричество, а принцип действия стал основан на преобразовании вращательного движения в поступательное. По сути, станок-качалка представляет собой привод штангового насоса, который находится на дне скважины. Это устройство по принципу действия очень похоже на ручной насос велосипеда, преобразущий возвратно-поступательные движения в поток воздуха. Нефтяной насос возвратно-поступательные движения от станка-качалки преобразует в поток жидкости, которая по насосно-компрессорным трубам (НКТ) поступает на поверхность.

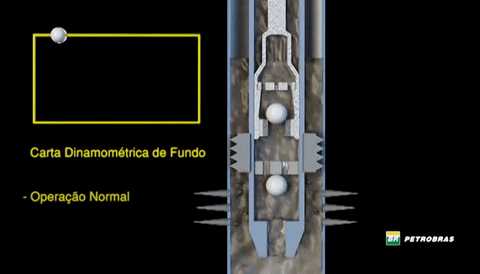

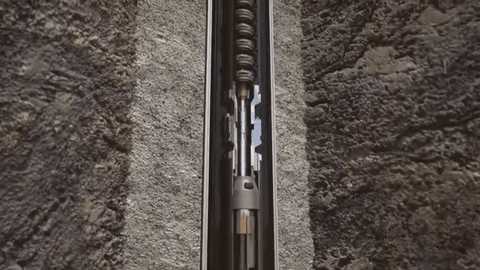

Штанговый скважинный насос состоит из длинного (2 - 4 м) цилиндра. На нижнем конце цилиндра укреплен неподвижный всасывающий клапан, открывающийся при ходе вверх. В нем перемещается поршень-плунжер, выполненный в виде длинной (1 - 1,5 м) гладко обработанной трубы, имеющей нагнетательный клапан, также открывающийся вверх. Плунжер подвешивается на штангах. При движении плунжера вверх жидкость через всасывающий клапан под воздействием давления на приеме насоса заполняет внутреннюю полость цилиндра. При ходе плунжера вниз всасывающий клапан закрывается, жидкость под плунжером сжимается и открывает нагнетательный клапан. Таким образом, плунжер с открытым клапаном погружается в жидкость. При очередном ходе вверх нагнетательный клапан под давлением жидкости, находящейся над плунжером, закрывается.Накапливающаяся над плунжером жидкость достигает устья скважины и через тройник поступает в нефтесборную сеть.

Станки-качалки отличаются большой надежностью - сложно представить себе более тяжелые условия эксплуатации: круглосуточная и круглогодичная работа на открытом воздухе в различных климатических условиях. Недалеко от города Лениногорск находится скважина-первооткрывательница Ромашкинского месторождения - крупнейшего месторождения России Волго-Уральской провинци (его геологические запасы нефти в нем оцениваются в 5 млрд тонн,а доказанные и извлекаемые запасы - в 3 млрд тонн).

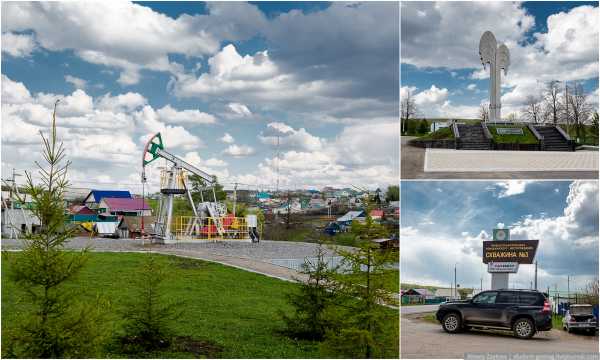

За более чем 60 лет эта скважина дала более 417 тысяч тонн нефти. После зарезки бокового ствола в 2009 году скважина и по сей день дает дебит около 8 тонн жидкости.

Наряду с достоинствами, качалки имеют и ряд недостатков. Это значительная масса привода, необходимость в массивном фундаменте, невозможность работы в наклонно-направленных и горизонтальных скважинах, значительный период монтажа станка-качалки при обустройстве скважины и ее ремонте, невозможность использования в морских скважинах.

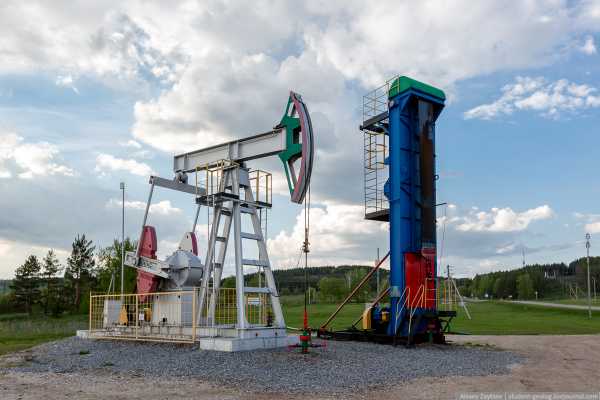

Часть этих недостатков решена в установках с цепным приводом (на фото справа).

Установки с цепным приводом в целом работают так же, как и качалки, преобразуя вращательное движение электромотора в поступательное движение штанги. Однако они более экономичные, требуют меньше металла и обеспечивают более плавный ход штока (это влияет на надежность).
Коротко об отличиях и преимуществах можно посмотреть в видео:

Установка электроцентробежного насоса (УЭЦН)
УЭЦН – установка электроцентробежного насоса, в английском варианте - ESP (electric submersible pump). По количеству скважин, в которых работают такие насосы, они уступают установкам ШГН, но зато по объемам добычи нефти, которая добывается с их помощью, УЭЦН вне конкуренции. С помощью УЭЦН добывается порядка 80% всей нефти в России. Кроме того, в отличие от штанговых скважинных насосов, УЭЦН можно использовать в "кривых" скважинах, а также на шельфе.

В общем и целом УЭЦН - обычный насосный агрегат, только тонкий и длинный. И умеет работать в среде отличающейся своей агрессивностью к присутствующим в ней механизмам. Состоит он из погружного насосного агрегата (электродвигатель с гидрозащитой + насос), электрокабеля, колонны насосно-компрессорных труб, оборудования устья скважины и наземного оборудования (трансформатора и станции управления).
В составе подземной части УЭЦН много частей. Это:
Погружной электродвигатель, который питает насос. Двигатель заполнен специальным маслом, которое, кроме того, что смазывает, еще и охлаждает двигатель,а так же компенсирует давление, оказываемое на двигатель снаружи.
Непосредственно насос. Насос состоит из секций, а секции из ступеней. Чем больше ступеней – тем больше напор, который развивает насос. Чем больше сама ступень – тем больше дебит (количество жидкости прокачиваемой за единицу времени).
Протектор (или гидрозащита) электродвигателя. Он отделяет полость двигателя заполненную маслом от полости насоса заполненной пластовой жидкостью, передавая при этом вращение, а также решает проблему уравнивания давления внутри двигателя и снаружи (там бываетдо 400 атмосфер, это примерно как на трети глубины Марианской впадины).
Газосепаратор
Измерители давления и температуры,
Защитные устройства. Это обратный клапан (самый распространенный – КОШ – клапан обратный шариковый) – чтобы жидкость не сливалась из труб, когда насос остановлен (подъем столба жидкости по стандартной трубе может занимать несколько часов – жалко этого времени). А когда нужно поднять насос – этот клапан мешается – из труб постоянно что-то льется, загрязняя все вокруг. Для этих целей есть сбивной (или сливной) клапан КС – смешная штука – которую каждый раз ломают когда поднимают из скважины.
Подробнее о них можно прочитать у fduchun76 тут. Также советую прочитать у victorborisov репортаж с предприятия, где изготовляются насосы ЭЦН.

Если коротко, то внутри происходят два основных процесса:
отделение газа от жидкости - попадание газа в насос может нарушить его работу. Для этого используются газосепараторы (или газосепаратор-диспергатор, или просто диспергатор, или сдвоенный газосепаратор, или даже сдвоенный газосепаратор-диспергатор). Кроме того, для нормальной работы насоса необходимо отфильтровывать песок и твердые примеси, которые содержатся в жидкости.
подъем жидкости на поверхность - насос состоит из множества крыльчаток или рабочих колес, которые, вращаясь, придают ускорение жидкости.

Как я уже писал, электроцентробежные погружные насосы могут применяться в глубоких и наклонных нефтяных скважинах (и даже в горизонтальных), в сильно обводненных скважинах, в скважинах с йодо-бромистыми водами, с высокой минерализацией пластовых вод, для подъема соляных и кислотных растворов. Кроме того, разработаны и выпускаются электроцентробежные насосы для одновременно-раздельной эксплуатации нескольких горизонтов в одной скважине. Иногда электроцентробежные насосы применяются также для закачки минерализованной пластовой воды в нефтяной пласт с целью поддержания пластового давления.

В сборе УЭЦН выглядит вот так:

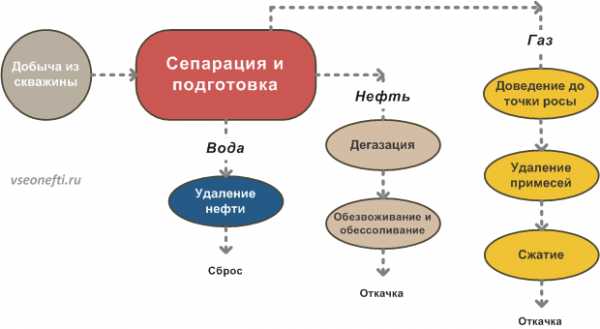

После того, как жидкость поднята на поверхность, ее необходимо подготовить для передачи в трубопровод. Поступающая из нефтяных и газовых скважин продукция не представляет собой соответственно чистые нефть и газ. Из скважин вместе с нефтью поступают пластовая вода, попутный (нефтяной) газ, твердые частицы механических примесей (горных пород, затвердевшего цемента).
Пластовая вода – это сильно минерализованная среда с содержанием солей до 300 г/л. Содержание пластовой воды в нефти может достигать 80 %. Минеральная вода вызывает повышенное коррозионное разрушение труб, резервуаров; твердые частицы, поступающие с потоком нефти из скважины, вызывают износ трубопроводов и оборудования. Попутный (нефтяной) газ используется как сырье и топливо. Технически и экономически целесообразно нефть перед подачей в магистральный нефтепровод подвергать специальной подготовке с целью ее обессоливания, обезвоживания, дегазации, удаления твердых частиц.

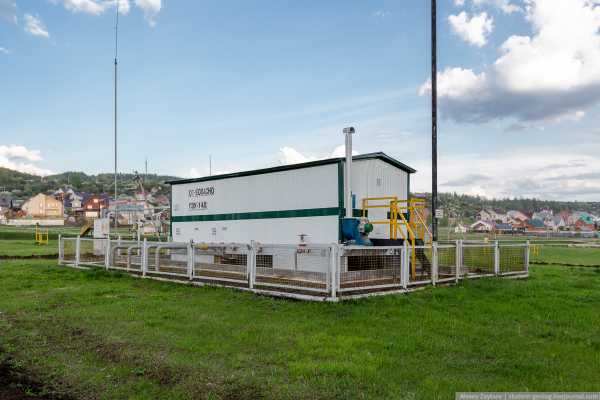

Вначале нефть попадает на автоматизированные групповые замерные установки (АГЗУ). От каждой скважины по индивидуальному трубопроводу на АГЗУ поступает нефть вместе с газом и пластовой водой. На АГЗУ производят учет точного количества поступающей от каждой скважины нефти, а также первичную сепарацию для частичного отделения пластовой воды, нефтяного газа и механических примесей с направлением отделенного газа по газопроводу на ГПЗ (газоперерабатывающий завод).

Все данные по добыче - суточный дебит, давления и прочее фиксируются операторами в культбудке. Потом эти данные анализируются и учитываются при выборе режима добычи.
Кстати, читатели, кто-нибудь знает почему культбудка так называется?

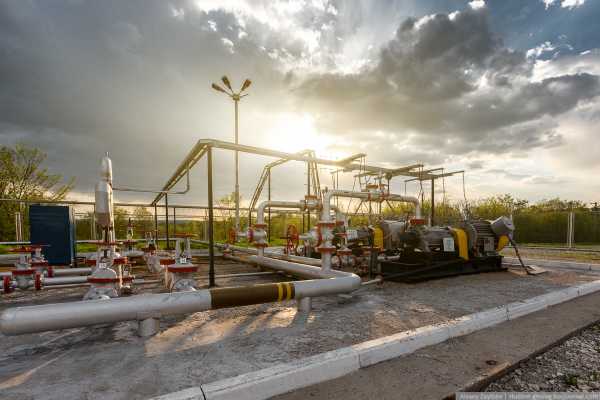

Далее частично отделенная от воды и примесей нефть отправляется на установку комплексной подготовки нефти (УКПН) для окончательного очищения и поставки в магистральный трубопровод. Однако, в нашем случае, нефть вначале проходит на дожимную насосную станцию (ДНС).

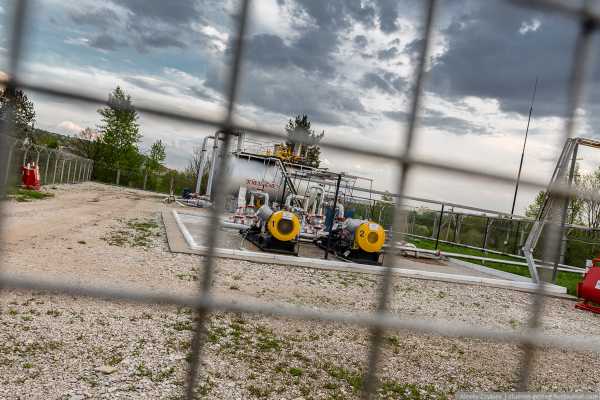

Как правило, ДНС применяются на отдаленных месторождениях. Необходимость применения дожимных насосных станций обусловлена тем, что зачастую на таких месторождениях энергии нефтегазоносного пласта для транспортировки нефтегазовой смеси до УКПН недостаточно.
Дожимные насосные станции выполняют также функции сепарации нефти от газа, очистки газа от капельной жидкости и последующей раздельной транспортировки углеводородов. Нефть при этом перекачивается центробежным насосом, а газ — под давлением сепарации. ДНС различаются по типам в зависимости от способности пропускать сквозь себя различные жидкости. Дожимная насосная станция полного цикла состоит при этом из буферной ёмкости, узла сбора и откачки утечек нефти, собственно насосного блока, а также группы свечей для аварийного сброса газа.

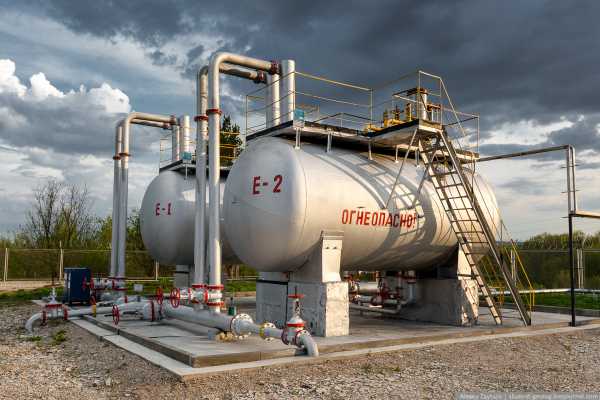

На нефтепромыслах нефть после прохождения групповых замерных установок принимается в буферные ёмкости и после сепарации поступает в буферную ёмкость с целью обеспечить равномерное поступление нефти к перекачивающему насосу.

УКПН представляет собой небольшой завод, где нефть претерпевает окончательную подготовку:

  • Дегазацию (окончательное отделение газа от нефти)
  • Обезвоживание (разрушение водонефтяной эмульсии, образующейся при подъеме продукции из скважины и транспорте ее до УКПН)
  • Обессоливание (удаление солей за счет добавления пресной воды и повторного обезвоживания)
  • Стабилизацию (удаление легких фракций с целью уменьшения потерь нефти при ее дальнейшей транспортировке)


Для более эффективной подготовки нередко применяют химические, термохимические методы, а также электрообезвоживание и обессоливание.
Подготовленная (товарная) нефть направляется в товарный парк, включающий резервуары различной вместимости: от 1000 м³ до 50000 м³. Далее нефть через головную насосную станцию подается в магистральный нефтепровод и отправляется на переработку. Но об этом мы поговорим в следующем посте:)

В предыдущих выпусках:
Как пробурить свою скважину? Основы бурения на нефть и газ за один пост - http://student-geolog.livejournal.com/94950.html

[ОСТАЛЬНЫЕ МОИ ФОТОРЕПОРТАЖИ СМОТРИТЕ ЗДЕСЬ]

engineering-ru.livejournal.com

Нефтяные насосы (для нефти, нефтепродуктов): штанговые, струйные, шестеренчатые

Содержание

Нефтяной насос – один из наиболее сложных типов оборудования в нефтяной промышленности в отношении эксплуатации и ремонта. Как известно, нормальное функционирование оборудования зависит не только от правильного выбора устройства, но и от выполнения правил эксплуатации и условий работы.

Агрегаты для нефтегазовой промышленности могут перекачивать нефть, нефтепродукты, воду, щелочи, сниженные газы, кислоты и функционируют в больших диапазонах напора, температуры и производительности.

Описание насосов нефтяных

Насосы для нефтяной промышленности должны обладать высокой мощностью, ведь перекачиваемый материал устройство должно добывать из значительной глубины нефтяной скважины. На характеристики скважин влияет тип энергии, который используется насосом для нефти. Поэтому, устанавливают определенный тип привода в механизме, в зависимости от условий эксплуатации.

Насосы для нефтепродуктов оборудуют следующими типами приводов:

  • гидравлический;
  • электрический;
  • механический;
  • пневматический;
  • термический.

Нефтяные скважинные насосы

Электронасос с электрическим приводом, при наличии электроэнергии, самый удобный и может дать больший диапазон характеристик в тот момент, когда происходит откачка нефти.

Когда же электросеть недоступна, насосы для перекачки нефти оснащают газотурбинными двигателями, или двигателями внутреннего сгорания. На центробежные насосы устанавливают пневматические приводы в случаях, когда можно использовать в качестве питания энергию высокого давления (природный газ), либо энергию газа попутного, что весьма поднимает уровень рентабельности насоса для перекачки нефтепродуктов.
к меню ↑

Виды нефтяных насосов

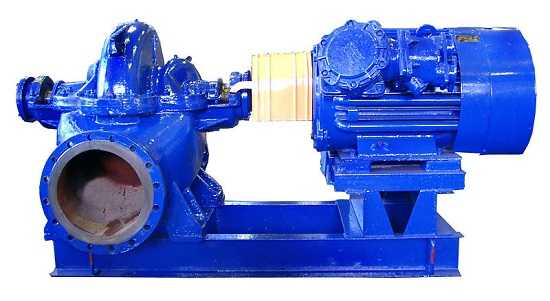

Насосное оборудование делится на два основных типа: винтовые и центробежные.
к меню ↑

Винтовые

Винтовые насосы для добычи нефти могут работать в более сложных условиях, чем центробежные. Так как винтовые устройства перекачивают рабочую среду без контакта винтов, они могут работать с загрязненными жидкостями (пульпа, сырая нефть и т.д.), а еще с жидкостью с высокой плотностью.

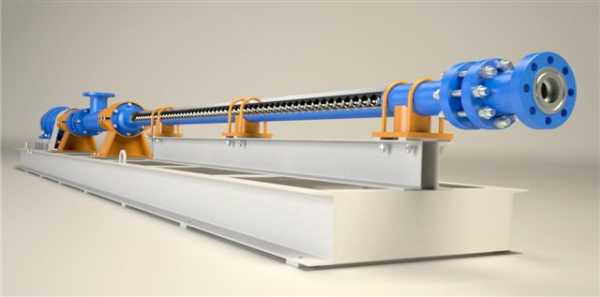

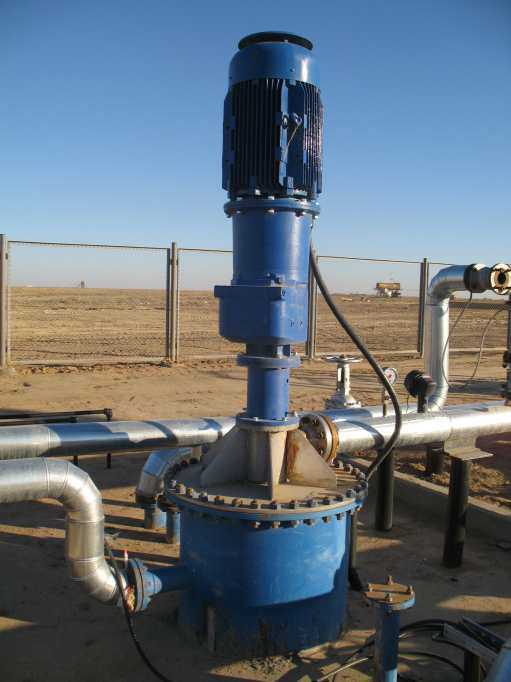

Вертикальный нефтяной винтовой полупогружной насос

Винтовой самовсасывающий агрегат бывает в двух исполнениях: одновинтовым и двухвинтовым. Двухвинтовой прибор хорошо справляется с вязкими материалами температурой от -60 до +450˚С.
к меню ↑

Центробежные

Нефтяные центробежные насосы бывают следующих видов:

  • консольные устройства, которые оснащены жесткой или упругой муфтой;
  • двухопорные механизмы, что разделяются на: одноступенчатые, двухступенчатые и многоступенчатые;
  • вертикальные полупогружные.

Насосные приборы также разделяют по уровню температуры перекачиваемой среды:

  • t 80˚С – полупогружные, магистральные многоступенчатые устройства, которые имеют рабочее колесо одностороннего входа;
  • t 200˚С – консольные и горизонтальные многоступенчатые чугунные агрегаты;
  • t 400˚С – консольные стальные механизмы, которые оборудованы рабочим колесом одностороннего или двустороннего действия.

Зависимо от температуры перекачиваемой жидкости, насосное оборудование оснащают уплотнителями: одинарные для t не более 200˚С, двойные торцевые для t не более 400˚С.

Нефтяные приборы также разделяют по области применения: для добычи и перемещения нефти и те, которые применяют в процессе подготовки и переработки нефтепродукта.

Центробежный нефтяной насос

К первой группе относят механизмы, которые подают жидкость на групповое замерное оборудование, на центральный пункт сбора, а еще устройства, которые перекачивают нефть внутри помещения (производство нефтепродуктов — нефтеперерабатывающий завод). Во вторую группу входят устройства для подачи нефти в центрифуги, теплообменники, сепараторы.
к меню ↑

Погружной насос для нефтепродуктов

Погружные нефтяные устройства разделяют на следующие виды, в зависимости от способа работы силовой установки:

  1. Бесштанговые, когда силовая установка находится внутри прибора и заставляет работать механизм, отвечающий за извлечение жидкости на поверхность.
  2. Штанговые насосы — механизм, что выталкивает рабочую среду на поверхность при помощи электромотора, который находится наверху, в движение такой механизм приводит штанга. Штанговые глубинные агрегаты применяют, в основном, как механизм, добывающий нефть или минералы.

Скважинный механизм для перекачки нефти отличается от водяного техническими характеристиками и мощностью добычи ископаемого на поверхность:

  • у нефти немалая плотность, поэтому увеличивается давление на лопасти;
  • вязкость жидкости имеет большое сопротивление, поэтому используют, в основном, штанговые механизмы;
  • нефть добывают с помощью сложной системы с несколькими нагнетательными агрегатами;
  • приводы штангового прибора обеспечивают внутренние механизмы передачей вращательной энергии, которые выталкивают жидкость наверх;
  • такой привод называют «станок качалка», именно он является основным инструментом для добывания нефти;
  • устанавливается качалка на подготовленный фундамент и состоит из таких частей: стойка, платформа и станция управления.

к меню ↑

Нефтяная качалка

Добыча нефти происходит при помощи глубинных механизмов, основой которых является станок-качалка. Это один из видов наземного приводного устройства, управляют которым операторы при эксплуатации скважин.

Схема работы нефтяной качалки

Самый распространенный привод штангового агрегата используют для свайной разработки месторождений. При помощи такого устройства можно добывать нефтепродукты в условиях вечной мерзлоты. Пользуются популярностью нефтяной и газовый механизмы в виде станков-качалок с одноплечными балансирами. Такое оборудование применяют в качестве индивидуального привода в условиях добычи нефти.

Принцип работы агрегата сравним с функцией шприца, которая обеспечивается штанговым прибором. Качалку оснащают колоннами из компрессионных труб, по которым осуществляется добывание и передача нефтяной жидкости.

Одной из важных характеристик станка-качалки является мощность двигателя. Типовый нефтяной агрегат делает свою работу при условии подачи усилия в 25 кВт. Более расширенный анализ характеристик предусматривает учет вида ремня, особенности тормозной системы и диаметр шкивов.

При выборе устройства, стоит обратить внимание и на габаритные размеры, которые играют важную роль при установке определенного станка в конкретных условиях. Типовый насос может обладать длиной в 7 м, а шириной – до 2,5 м, при этом вес механизма обычно больше 10 кг.
к меню ↑

Струйные насосы для добычи нефти

Струйные устройства используют для всасывания, нагнетания жидких материалов, для охлаждения или нагревания с помощью смешивания с другими жидкостями, газами или парами.

Струйный насос для добычи нефти

Такие механизмы относятся к динамическим насосам трения, у которых нет вращающихся частей, а поток жидкости перемещается за счет трения, которое появляется между ним и рабочим потоком жидкости. Рабочая жидкость подводится к устройству снаружи и обязана иметь достаточно энергии, чтобы обеспечить перекачку нефти с необходимыми параметрами.

Струйный агрегат соединяют с насосно-компрессорным трубопроводом и вместе с генератором, спецфильтром и паркером опускают в необходимое место (заданная глубина скважины). Нефть под давлением перекачивается по НКТ.

С помощью каналов в спецмуфте и кольцевого зазора между корпусом и внутренней частью инжектора нефть оказывается в окнах делителя. Часть потока рабочей среды направляется через сопло в камеру смешения, взаимодействуя с пассивной нефтью приемной камеры.
к меню ↑

Струйный насос (видео)

 Главная страница » Насосы

byreniepro.ru

Станки-качалки: устройство, эксплуатация, характеристики

Содержание статьи:

В нефтедобывающей отрасли эффективность во многом зависит от типа применяемого оборудования. Для полноценной комплектации и эффективной добычи необходим станок-качалка. Это оборудование является неотъемлемой частью нефтедобывающего комплекса.

Конструктивные особенности

Конструктивные элементы

Станки-качалки предназначены для передачи поступательного движения глубинному штанговому насосу, расположенному на дне скважины. Для уменьшения затрат на энергию оборудование должно обладать уникальной кинематической схемой. Дополнительным условием является применение современных комплектующих и компонентов.

Для анализа функциональности и особенности работы необходимо ознакомиться с конструкцией, которой обладает станок-качалка. Он состоит из силовой установки, вращательное движение от которой поступает на ведущий вал редуктора. На нем расположен кривошип с системой противовесов. Для связи кривошипа с балансиром предусмотрены шатуны и траверсы. В свою очередь, балансир установлен на опорной стойке. Для уменьшения затраты энергии на торцевой части балансира расположена откидная головка.

Правильно установленный станок имеет следующие эксплуатационные качества:

  • высокий показатель КПД. Обусловлен системой противовесов, которые позволят оптимизировать затраты энергии;
  • надежность. Станок качалка способен работать продолжительное время. Главное — обеспечивать должный уровень смазки подвижных механизмов;
  • сложность установки. Для нормальной эксплуатации станки-качалки необходимо устанавливать на обустроенные опорные платформы. Чаще всего их изготавливают методом заливки бетонной смесью.

Наряду с этой конструкцией в нефтедобывающей отрасли применяется безбалансировочное оборудование. Эти модели отличаются относительно небольшими размерами и массой, но при этом обладают более низким показателем КПД. Чаще всего устанавливаются в труднодоступных районах или местах, где обустройство полноценного фундамента затруднено.

В качестве привода чаще всего используются электродвигатели, скорость вращения вала которых не превышает 1500 об/мин. Изменение этого параметра выполняется с помощью коробки передач или ее клиноременного аналога.

Основные характеристики

Внешний вид

Каждый станок качалка обладает индивидуальными параметрами, которые зависят от требуемых эксплуатационных свойств. Однако наряду с ними данный тип оборудования имеет общие технические характеристики. Для анализа качества станка рекомендуется ознакомиться с ними.

Все станки-качалки должны обладать достаточно высокой производительностью. Она определяется движением штока и его интенсивностью. Помимо этого, следует учитывать эксплуатационные качества: ремонтопригодность, размеры, общую массу и сложность обслуживания. Это является важным, так как зачастую станок качалка устанавливается вдали от населенных пунктов, что затрудняет ремонт в случае возникновения поломки.

Перечень основных технических характеристик:

  • максимально допустимый показатель нагрузки на устьевом штоке. Он может варьироваться от 30 до 100 кН;
  • длина хода штока. Обычно она составляет от 1,2 до 3 м;
  • крутящий момент вала выходного редуктора. Он влияет на интенсивность движения штока и может быть равен от 6,3 до 56 кНм;
  • число ходов балансира варьируется от 1,2 до 15 в минуту.

Станок-качалка может иметь различный показатель массы, который зависит от размеров его составных элементов. В среднем вес конструкции составляет от 3,8 до 14 тонн. При этом габариты варьируются от 4,125*1,35*3,245 м до 7,95*2,25*5,83 м. Для повышения безопасности эксплуатации станок качалка комплектуется блоком управления, который предотвращает самопроизвольный запуск электродвигателя в случае отключения энергии. Это же помогает избежать аварийных ситуаций при механических поломках компонентов.

Станки-качалки могут регулироваться по нескольким параметрам, определяющими из которых является длина хода штока, а также число колебаний балансира. В каждой модели способы регулировки различны.

Особенности эксплуатации

Станок качалка на бетонном фундаменте

Современный станок качалка относится к классу сложного оборудования и состоит из множества компонентов. Поэтому его эксплуатация подразумевает детальное изучение устройства, основных параметров оборудования и неукоснительное соблюдение техники безопасности.

Прежде всего необходимо сделать корректную установку оборудования. При этом учитывается не только его масса и габариты, но и характеристики грунта. В некоторых случаях для модели с небольшим весом достаточно обустроить свайный фундамент. Но чаще всего необходимо устанавливать железобетонную плиту, которая равномерно распределит вес оборудования.

Основные правила эксплуатации:

  • рабочий персонал должен пройти инструктаж по технике безопасности, детально узнать характеристики и устройство станка;
  • выполнение профилактических мероприятий по поддержанию установки в нормальном состоянии;
  • в случае возникновения аварийной ситуации оборудование должно быть отключено, работа прекращена;
  • устранением неполадок могут заниматься только квалифицированные специалисты.

При соблюдении этих правил станок-качалка прослужит длительное время и при этом сохранит свои изначальные эксплуатационно-технические свойства.

Для наглядного ознакомления с принципом работы рекомендуется посмотреть видеоматериал, в котором показаны станки-качалки:

stanokgid.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
