Что такое буровая платформа? Виды буровых платформ

Добыча полезных ископаемых ведется с помощью специальных инженерных сооружений – буровых платформ. Они обеспечивают нужные условия для того, чтобы велись разработки. Буровая платформа может обустраиваться на разной глубине – это зависит от того, насколько глубоко залегают месторождения нефти и газа.

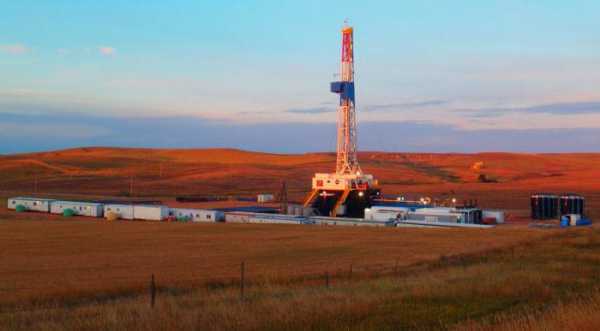

Бурение на суше

Нефть залегает не только на суше, но и в континентальном шлейфе, который окружен водой. Именно поэтому некоторые установки оснащаются специальными элементами, благодаря которым они держатся на воде. Такая буровая платформа – это монолитное сооружение, которое выступает как опора для остальных элементов. Монтаж конструкции выполняется в несколько этапов:

сначала бурится тестовая скважина, что нужно для определения нахождения месторождения; если есть перспектива разработки конкретной зоны, то выполняются дальнейшие работы;
подготавливается площадка для буровой установки: для этого окружающая территория максимально выравнивается;
заливается фундамент, особенно если вышка имеет большой вес;
на подготовленной основе собирается буровая башня и остальные ее элементы.

Методы определения месторождения

Буровые платформы – основные сооружения, на основе которых ведутся разработки нефти и газа как на суше, так и на воде. Строительство буровых платформ ведется только после того, как определено наличие нефти и газа в конкретном регионе. Для этого бурится скважина разными методами: вращательным, роторным, турбинным, объемным, винтовым и многими другими.

Наиболее распространен роторный метод: при его использовании внутрь породы проводится вращающееся долото. Популярность данной технологии объясняется возможностью бурения выдерживать значительные нагрузки в течение длительного времени.

Нагрузки на платформы

Буровая платформа может быть самой разной по конструкции, но возводиться она должна грамотно, в первую очередь с учетом показателей безопасности. Если о них не позаботиться, последствия могут быть серьезными. Например, из-за неправильных расчетов установка может просто разрушиться, что приведет не только к потерям финансов, но и к гибели людей. Все нагрузки, которые действуют на установки, бывают:

Постоянными: под ними подразумевают силы, действующие на всем протяжении эксплуатации платформы. Это и вес самих конструкций над установкой, и сопротивление воды, если речь идет о морских платформах.
Временными: такие нагрузки воздействуют на конструкцию в определенных условиях. Только во время запуска установки наблюдается сильная вибрация.

В нашей стране разработаны разные виды буровых платформ. На сегодняшний день на российском шлейфе работают 8 стационарных добычных систем.

Надводные платформы

Нефть может залегать не только на суше, но и под толщей воды. Чтобы добывать ее в таких условиях, применяются буровые платформы, которые ставятся на плавучие сооружения. В качестве плавательных средств в этом случае используются понтоны, самоходные баржи – это зависит от специфических особенностей разработки нефти. Морские буровые платформы имеют определенные конструктивные особенности, поэтому могут держаться на воде. В зависимости от того, какова глубина залегания месторождения нефти или газа, используются разные буровые установки.

Около 30% нефти добывается именно с морских месторождений, поэтому все чаще возводятся скважины именно на воде. Чаще всего делается это на мелководье с помощью фиксирования свай и установки на них платформ, вышек, нужного оборудования. Для бурения скважин на глубоководных участках используются плавучие платформы. В некоторых случаях выполняется сухое бурение скважин на воду, что целесообразно для неглубоких проемов до 80 м.

Плавучая платформа

Плавучие платформы устанавливаются на глубину 2-150 м и могут применяться в разных условиях. Такие конструкции могут быть компактных размеров и работать в небольших реках, а могут устанавливаться и в открытом море. Плавучая буровая платформа – это выгодное сооружение, так как даже при небольших размерах она может выкачать большой объем нефти или газа. А это дает возможность экономить на затратах на транспорт. Такая платформа проводит в море несколько дней, затем возвращается на базу, чтобы опустошить резервуары.

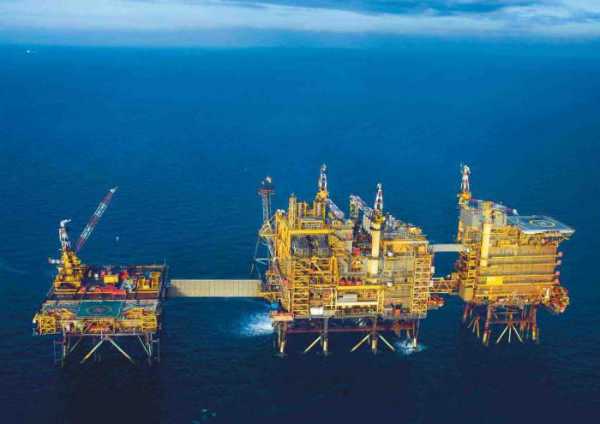

Стационарная платформа

Стационарная морская буровая платформа представляет собой сооружение, которое состоит из верхнего строения и опорного основания. Оно фиксируется в грунте. Конструктивные особенности таких систем разные, поэтому выделяются следующие виды стационарных установок:

гравитационные: устойчивость этих сооружений обеспечивается собственным весом конструкции и весом принимаемого балласта;
свайные: они обретают устойчивость за счет забитых в грунт свай;
мачтовые: устойчивость этих конструкций обеспечивается оттяжками или нужным объемом плавучести.

В зависимости от того, на какой глубине ведутся разработки нефти и газа, все стационарные платформы делятся на несколько видов:

глубоководные на колоннах: основание таких установок соприкасается с дном акватории, а в качестве опор используются колонны;
мелководные платформы на колоннах: они имеют такое же строение, как и глубоководные системы;
конструкционный остров: такая платформа стоит на металлическом основании;
монопод — это мелководная платформа на одной опоре, выполняется в виде башенного типа и имеет вертикальные или наклонные стенки.

Именно на фиксированные платформы приходятся основные добывающие мощности, так как они более выгодны в экономическом плане и более просты в монтаже и эксплуатации. В упрощенном варианте такие установки имеют стальное каркасное основание, которое выступает как несущая конструкция. Но использовать стационарные платформы нужно с учетом статичности и глубины воды в районе бурения.

Установки, в которых основание выполнено из железобетона, укладываются на дно. Они не нуждаются в дополнительных креплениях. Такие системы применяются на мелководных месторождениях.

Буровая баржа

Разведочное бурение на море выполняется посредством мобильных установок следующих видов: самоподъемных, полупогружных, буровых судов и барж. Баржи применяются на мелководных месторождениях, причем существует несколько видов барж, которые могут работать на самой разной глубине: от 4 м до 5000 м.

Буровая платформа в виде баржи используется на начальных этапах разработки месторождений, когда нужно бурить скважины на мелководье или защищенных участках. Такие установки применяются в устьях рек, озер, болот, каналов на глубине 2-5 м. Такие баржи в большинстве своем несамоходные, поэтому с их помощью нельзя проводить работы в открытом море.

Буровая баржа имеет три основных составляющих: подводный погружной понтон, который устанавливается на дно, надводную платформу с рабочей палубой и конструкцию, которая соединяет эти две части.

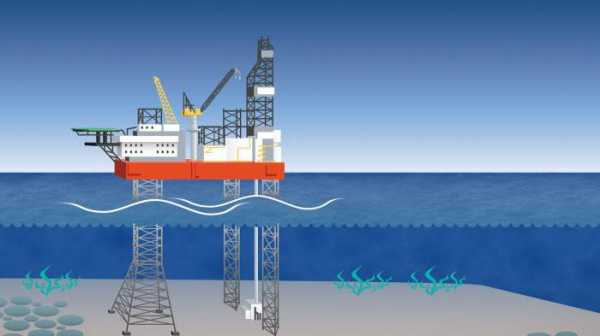

Самоподъемная платформа

Самоподъемные буровые платформы похожи на буровые баржи, но первые более модернизированные и совершенные. Они поднимаются на мачтах-домкратах, которые опираются на дно.

Конструктивно такие установки состоят из 3-5 опор с башмаками, которые опускаются и вдавливаются в дно на время проведения буровых работ. Такие конструкции могут ставиться на якоря, но опоры – более безопасный режим эксплуатации, так как корпус установки не касается поверхности воды. Самоподъемная плавучая платформа может работать на глубине до 150 м.

Данный вид установки возвышается над поверхностью моря благодаря колоннам, которые опираются на грунт. Верхняя палуба понтона – это место, где монтируется необходимое технологическое оборудование. Все самоподъемные системы отличаются формой понтона, количеством опорных колонн, формой их сечения и конструктивными особенностями. В большинстве случаев понтон имеет треугольную, прямоугольную форму. Количество колонн – 3-4, но в ранних проектах системы создавались на 8 колоннах. Сама буровая вышка или располагается на верхней палубе, или выдвигается за корму.

Буровое судно

Эти буровые установки являются самоходными и не требуют буксировки на участок, где проводятся работы. Проектирование таких систем выполняется специально для установки на небольшой глубине, поэтому они не отличаются устойчивостью. Буровые суда используются при разведке нефти и газа на глубине 200-3000 м и глубже. На такое судно ставится буровая вышка, а бурение выполняется непосредственно через технологическое отверстие в самой палубе.

При этом судно оснащается всем необходимым оборудованием, чтобы можно было управлять им при любых погодных условиях. Якорная система позволяет обеспечить должный уровень устойчивости на воде. Добытая нефть после очищения хранится в специальных резервуарах в корпусе, а затем перегружается в грузовые танкеры.

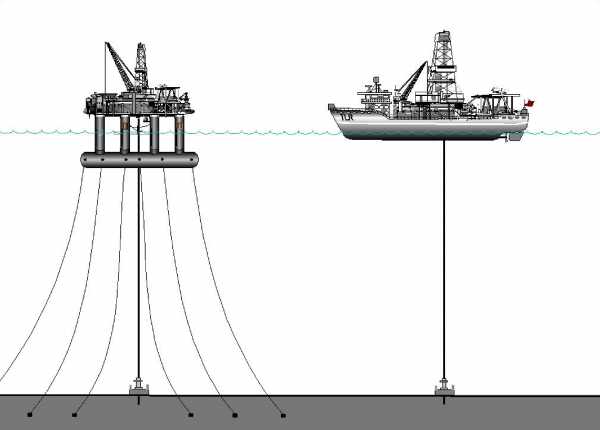

Полупогружная установка

Полупогружная нефтяная буровая платформа – одна из популярных буровых установок на море, так как она может эксплуатироваться на глубине свыше 1500 м. Плавучие конструкции могут погружаться на значительную глубину. Установка дополнена вертикальными и наклонными раскосами и колоннами, которые обеспечивают устойчивость всего сооружения.

Верхний корпус таких систем – это жилые помещения, которые оборудованы по последнему слову техники и имеют нужные запасы. Популярность полупогружных установок объясняется разнообразными вариантами архитектурных решений. Они зависят от количества понтонов.

Полупогружные установки имеют 3 вида осадки: бурение, режим штормового отстоя и переход. Плавучесть системы обеспечивается опорами, которые к тому же позволяют установке сохранять вертикальное положение. Отметим, что работа на буровых платформах России оплачивается высоко, однако для этого нужно иметь не только соответствующее образование, но и большой опыт работы.

Выводы

Таким образом, буровая платформа – это модернизированная система разного типа, которая может бурить скважины на различной глубине. Конструкции широко применяются в нефте- и газодобывающей промышленности. Перед каждой установкой ставится конкретная задача, поэтому они отличаются и конструктивными особенностями, и функциональностью, и объемом переработки, и транспортировкой ресурсов.

fb.ru

Морская нефтяная платформа.

Это продолжение рассказа о том, как устроена морская нефтяная платформа. Первая часть с общим рассказом о буровой и о том, как живут на ней нефтяники здесь.

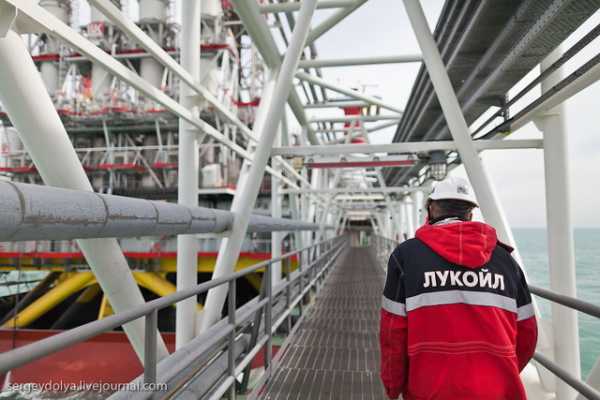

Все управление Морской Ледостойкой Стационарной Платформой (МЛСП) происходит с Центрального Пульта Управления (ЦПУ):

Вся платформа нашпигована датчиками, и даже если где-то в неположенном месте рабочий закурит сигарету, об этом сразу будут знать в ЦПУ и, чуть позже, в отделе кадров, который подготовит приказ об увольнении этого умника еще до того, как вертолет доставит его на большую землю:

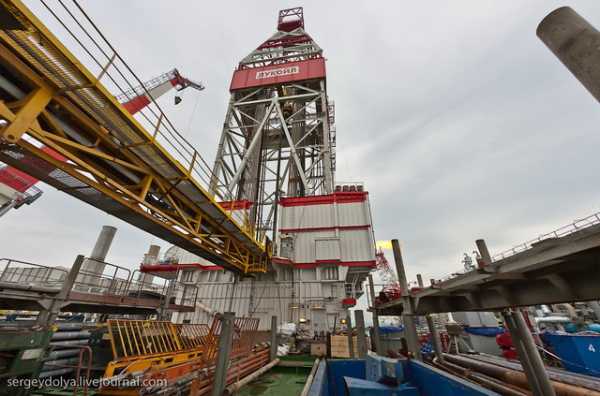

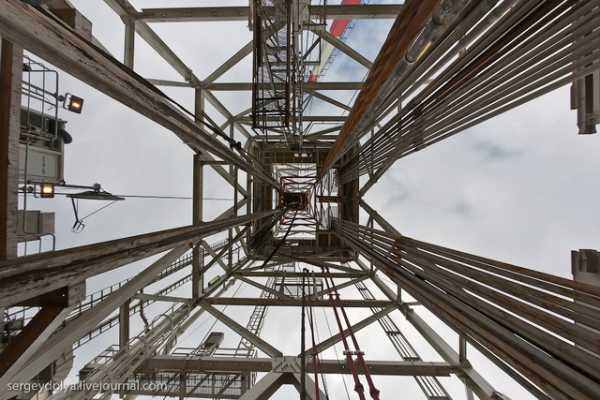

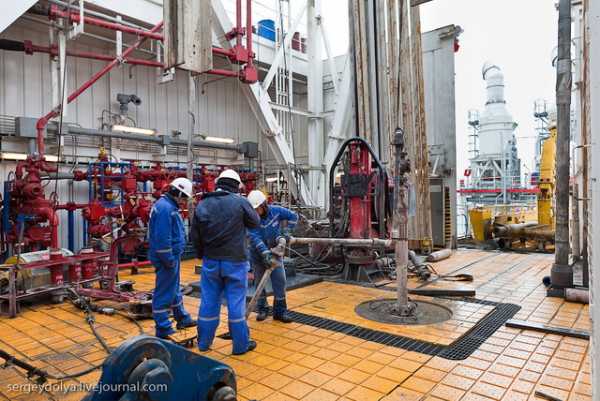

Верхняя палуба называется Трубной. Здесь собирают свечи из 2-3 бурильных труб и отсюда же управляют процессом бурения:

Трубная палуба – единственное место на буровой, где есть хоть какой-то намек на грязь. Все остальные места на платформе надраены до блеска.

Большой серый круг справа – это новая скважина, которую в данный момент бурят. На бурение каждой скважины уходит около 2 месяцев:

Подробно процесс бурения я уже описывал в посте о том, как добывают нефть:

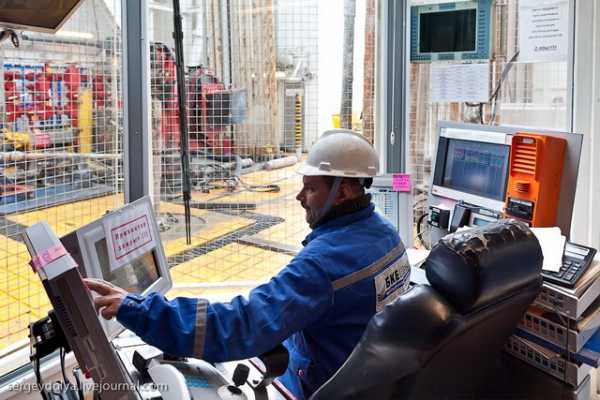

Главный бурильщик. У него кресло на колесиках с 4 мониторами, джойстиком и разными другими клевыми штуками. Из этого чудо-кресла он управляет процессом бурения:

Насосы, качающие буровой раствор под давлением в 150 атмосфер. На платформе 2 рабочих насоса и 1 запасной (о том, зачем они нужны и о назначении других устройств, читай в статье о том, как добывают нефть):

10.

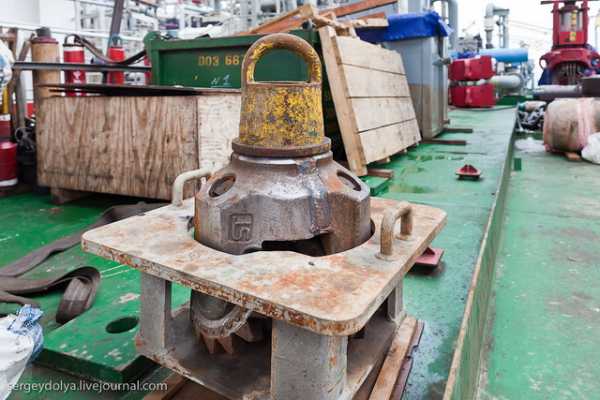

Шарошка – долото. Именно она находится на острие бурильной колонны:

11.

С помощью бурового раствора, нагнетаемого насосами с предыдущей фотографии, крутятся эти зубья, а выгрызанная порода уносится наверх с отработанным буровым раствором:

12.

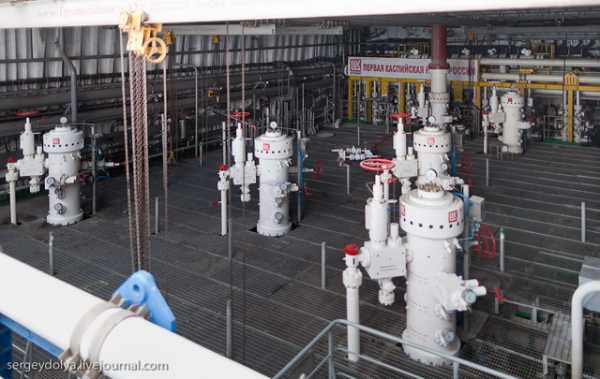

На данный момент на этой буровой платформе уже работает 3 нефтяных, 1 газовая и 1 водяная скважины. Еще одна скважина находится в процессе бурения.

Единовременно можно бурить всего одну скважину, а всего их будет 27. Каждая скважина от 2,5 до 7 километров длинной (не глубиной). Нефтяной пласт залегает на 1300 метрах под землей, так что все скважины горизонтальные и как щупальца расходятся от буровой:

13.

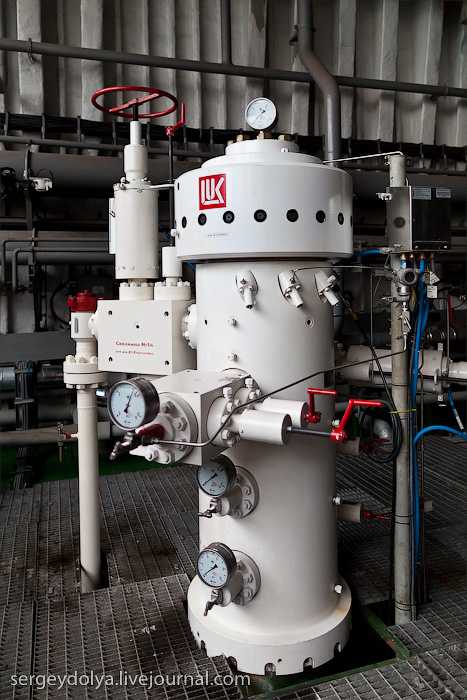

Дебит скважин (то есть, сколько нефти она качает в час) от 12 до 30 кубов:

14.

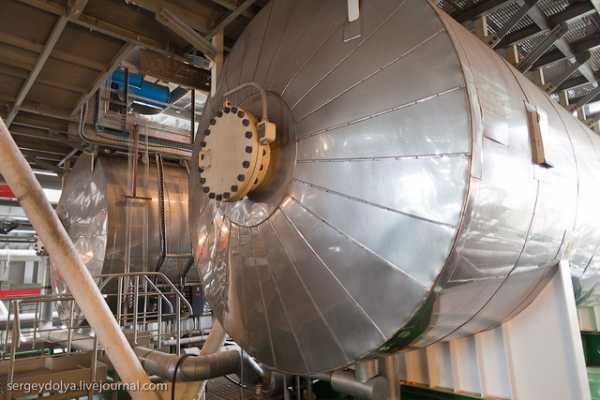

В этих баллонах-сепараторах попутный газ и воду отделяют от нефти, и на выходе после прогона через установку подготовки нефти, которая отделяет от нефти все примеси, получают товарную нефть:

15.

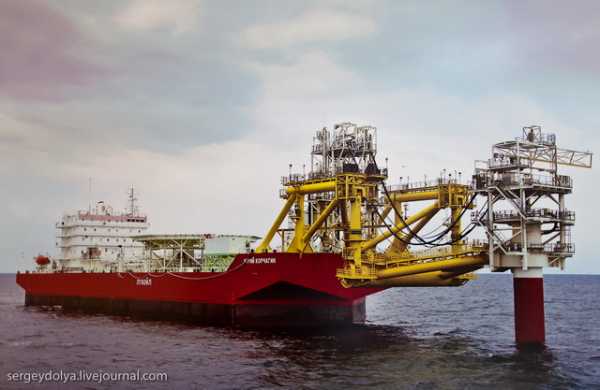

От Платформы проложен подводный трубопровод длиной 58 километров до плавучего нефтехранилища, установленного вне ледовой зоны Каспия:

16.

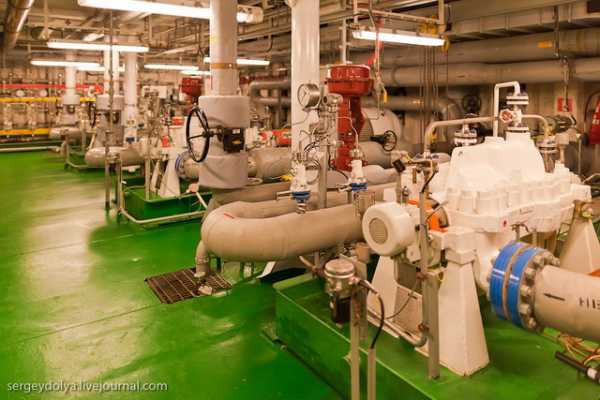

В трубопровод нефть закачивают магистральные насосы:

17.

Эти компрессора качают попутный газ обратно в пласт для поддержания пластового давления, которое выталкивает нефть на поверхность, соответственно, отдача нефти становится больше:

18.

Воду, которую отделили от нефти, очищают от механических примесей и возвращают обратно в пласт (ту же самую воду, что и выкачали из недр)

19.

Насосы 160 атмосфер закачивают воду обратно в пласт:

20.

На платформе есть своя химическая лаборатория, где контролируют все параметры нефти, попутного газа и воды:

21.

22.

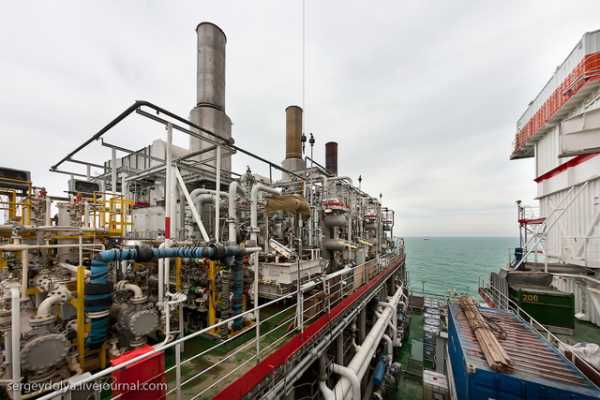

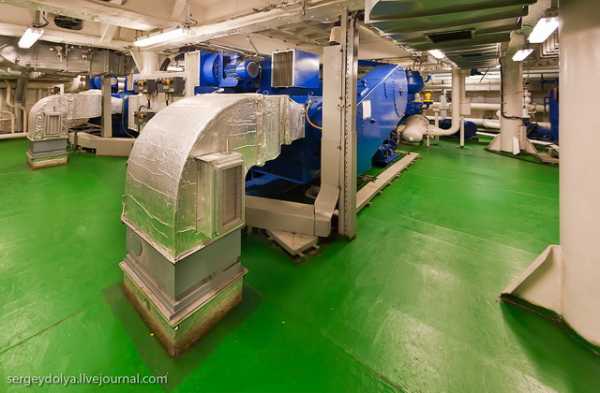

Буровую снабжают электричеством 4 турбины, работающие от попутного газа, суммарной мощностью около 20 МЕГАватт. В белых ящиках турбины на 5 мегаватт каждая:

23.

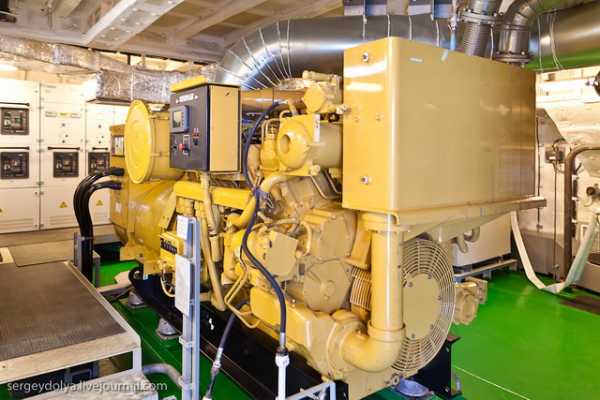

Если турбины по каким-либо причинам отрубятся, буровую будут питать резервные дизель-генераторы:

24.

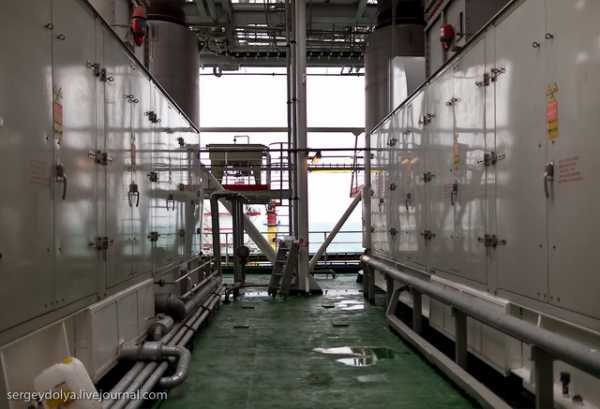

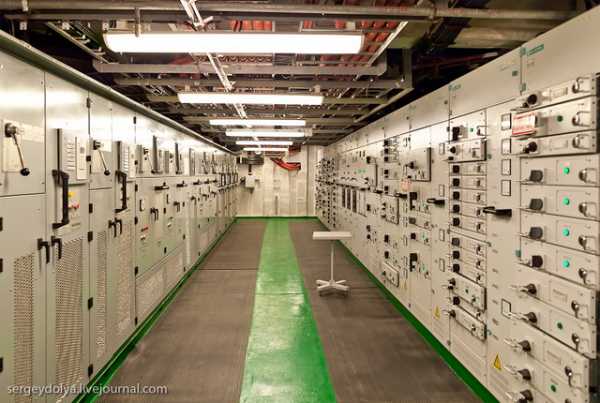

Электрощитовая занимает 2 этажа:

25.

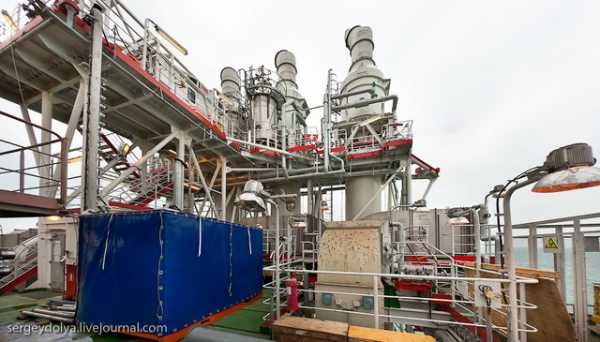

Специальные котлы дожигают выхлоп из турбины и им обогревают жилой комплекс. То есть, даже выхлоп, как у машины из глушителя, утилизируется и в атмосферу попадает ноль загрязняющих веществ:

26.

27.

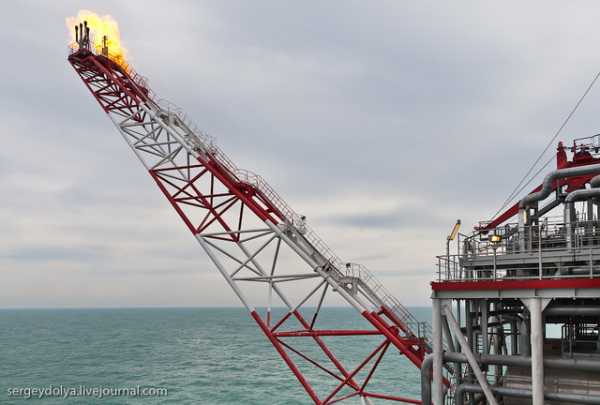

Мы застали редкий момент, когда попутный газ просто сжигали на факельной стреле, так как в это время заливали бетон между стенками скважины и обсадной колонной, а вообше, 98% попутного газа используется на собственные нужды:

28.

http://sergeydolya.livejournal.com/312667.html

www.kuda.ua

Нефтяная платформа — это… Что такое Нефтяная платформа?

У этого термина существуют и другие значения, см. Платформа. Нефтяная платформа

Нефтяная платформа — сложный инженерный комплекс, предназначенный для бурения скважин и добычи углеводородного сырья, залегающего под дном моря, океана либо иного водного пространства.

В СССР проектированием нефтяных платформ и других компонентов морской нефте- и газодобычи занималось ЦКБ «Коралл»(г. Севастополь), в настоящее время ЦКБ Коралл входит в состав ООО «Группа Каспийская Энергия», Россия. В России строятся нефтяные платформы на судоверфях Калининграда, Астрахани и Северодвинска.

Каждая буровая установка на платформе (некоторые установки имеют две вышки) имеет 3 смены рабочих, которые работают по 4 часа через 8, заменяя друг друга.

История

Первая нефтеплатформа была помещена в прибрежную область штата Луизиана в 1938 г. Она была построена компанией Superior Oil.

Первая же морская нефтяная платформа, Нефтяные Камни, была построена на металлических эстакадах в 1949 году в Каспийском море, на расстоянии около 40 км к востоку от Апшеронского полуострова. Она числится в списке Книги рекордов Гиннеса как старейшая морская нефтяная платформа^[1].

Типы

Наиболее крупные нефтеплатформы

Самая крупная платформа, добывающая и нефть и газ, платформа Хайберния, расположена в океаническом бассейне им. Жанны д’Арк, в Атлантическом океане близ канадского берега. Её основание гравитационного типа, прикреплённое к морскому дну, охватывает 111 м². Платформа напоминает бетонный остров с зубчатыми краями для противостояния айсбергам.

Крупнейшая в России платформа — Пильтун-Астохская-Б (PAB), расположена на шельфе Охотского моря вблизи восточного побережья острова Сахалин. Данная платформа построена на южнокорейской судоверфи по заказу компании «Сахалинская энергия» для работы на проекте Сахалин-2. Установлена в июле 2007 года. Несмотря на её гигантские размеры и сложные производственные мощности благодаря высокому уровню механизации её экипаж составляет 140 человек.

См. также

Примечания

Ссылки

dic.academic.ru

Буровые платформы — Добыча нефти и газа

История развития

В настоящее время на долю нефти, добытой из морских месторождений, приходится около 30 % всей мировой продукции, а газа — еще больше. Как люди добираются до этого богатства?

Самое простое решение — на мелководье забивают сваи, на них устанавливают платформу, а на ней уже размещают буровую вышку и необходимое оборудование.

Другой способ — «продлить» берег, засыпав мелководье грунтом. Так, в 1926 г. была засыпана Биби-Эйбатская бухта в районе Баку и на ее месте создан нефтяной промысел.

После того как в Северном море были обнаружены большие залежи нефти и газа более полувека назад, родился смелый проект его осушения. Дело в том, что средняя глубина большей части Северного моря едва превышает 70 м, а отдельные участки дна покрыты всего лишь сорокаметровым слоем воды. Поэтому авторы проекта считали целесообразным с помощью двух дамб — через пролив Ла-Манш в районе Дувра, а также между Данией и Шотландией (длина более 700 км) — отсечь огромный участок Северного моря и откачать оттуда воду. К счастью, этот проект остался только на бумаге.

В 1949 г. в Каспийском море в 40 км от берега была пробурена первая в СССР нефтяная скважина в открытом море. Так началось создание города на стальных сваях, названного «Нефтяные Камни». Однако сооружение эстакад, уходящих на многие километры от берега стоит очень дорого. Кроме того, их строительство возможно только на мелководье.

При бурении нефтяных и газовых скважин в глубоководных районах морей и океанов использовать стационарные платформы технически сложно и экономически невыгодно. Для этого случая созданы плавучие буровые установки, способные самостоятельно или с помощью буксиров менять районы бурения.

Различают самоподъемные буровые платформы, полупогружные буровые платформы и буровые платформы гравитационного типа.

Самоподъемная буровая платформа

Самоподъемная буровая платформа представляет собой плавучий понтон 1 с вырезом, над которым расположена буровая вышка. Понтон имеет трех-, четырех- или многоугольную форму. На ней размещаются буровое и вспомогательное оборудование, многоэтажная рубка с каютами для экипажа и рабочих, электростанция и склады. По углам платформы установлены многометровые колонны-опоры 2.

В точке бурения с помощью гидравлических домкратов колонны опускаются, достигают дна, опираются на грунт и заглубляются в него, а платформа поднимается над поверхностью воды. После окончания бурения в одном месте платформу переводят в другое. Надежность установки самоподъемных буровых платформ зависит от прочности грунта, образующего дно в месте бурения.

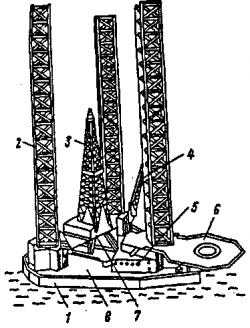

Самоподъемная буровая платформа в транспортном положении: 1 — плавучий понтон; 2 — подъемная опора; 3 — буровая вышка; 4 — поворотный (грузовой) кран; 5 — жилой отсек; 6 — вертолетная площадка; 7 — подвышенный портал; 8 — главная палуба

Полупогружные буровые платформы

Полупогружные буровые платформы применяют при глубинах 300…600 м, где неприменимы самоподъемные платформы. Они не опираются на морское дно, а плавают над местом бурения на огромных понтонах. От перемещений такие платформы удерживаются якорями массой 15 т и более. Стальные канаты связывают их с автоматическими лебедками, ограничивающими горизонтальные смещения относительно точки бурения.

Полупогружная буровая платформа: 1 — погружной понтон; 2 — стабилизационная колонна; 3 — верхний корпус; 4 — буровая установка; 5 — грузовой кран; 6 — вертолетная площадка.

Первые полупогружные платформы были несамоходными, и их доставляли в район работ с помощью буксиров. Впоследствии платформы были оборудованы гребными винтами с приводом от электромоторов суммарной мощностью 4,5 тысяч кВт.

Недостатком полупогружных платформ является возможность их перемещения относительно точки бурения под воздействием волн.

Буровые платформы гравитационного типа

Более устойчивыми являются буровые платформы гравитационного типа. Они снабжены мощным бетонным основанием, опирающемся на морское дно. В этом основании размещаются не только направляющие колонны для бурения, но также ячейки-резервуары для хранения добытой нефти и дизельного топлива, используемого в качестве энергоносителя, многочисленные трубопроводы. Элементы основания доставляются к месту монтажа в виде крупных блоков.

Морское дно в месте установки гравитационных платформ должно быть тщательно подготовлено. Даже небольшой уклон дна грозит превратить буровую в Пизанскую башню, а наличие выступов на дне может вызвать раскол основания. Поэтому перед постановкой буровой «на точку» все выступающие камни убирают, а трещины и впадины на дне заделывают бетоном.

Наиболее мобильной конструкцией, способной работать на произвольной глубине, является буровое судно, т.е. корабль, специально построенный или модифицированный для бурении в глубокой воде. Динамическое позиционирование оборудования с помощью двигателя с регулируемым шагом позволяет удерживать судно над стволом скважины.

Все типы буровых платформ должны выдерживать напор волн высотой до 30 м, хотя такие волны и встречаются раз в 100 лет.

Полупогружная нефтяная буровая платформа — Википедия (с комментариями)

Материал из Википедии — свободной энциклопедии

Полупогружна́я нефтяна́я бурова́я платфо́рма

— вид нефтепромысловой платформы, используемой при добыче нефти в открытом море. Наиболее популярный тип плавающих буровых платформ для морского бурения (англ.)русск., наряду с буровыми судами^[1].

Применяют при глубинах бурения до 10,000 метров и глубине моря до 3,000 метров. Размещаются над местом бурения на понтонах. Полупогружная нефтяная буровая платформа не перемещается во время бурения, так как удерживается якорями массой около пятнадцати тонн. Однако поддержание постоянной нагрузки на плавучей конструкции является трудной и дорогой операцией. Поэтому на многих платформах, например Deepwater Horizon, используется компьютерная система динамического позиционирования, которая с помощью мощных подводных движителей постоянно удерживает платформу на определенном месте, с точностью до нескольких метров.
