Нефтяные насосы (для нефти, нефтепродуктов): штанговые, струйные, шестеренчатые

Содержание

Нефтяной насос – один из наиболее сложных типов оборудования в нефтяной промышленности в отношении эксплуатации и ремонта. Как известно, нормальное функционирование оборудования зависит не только от правильного выбора устройства, но и от выполнения правил эксплуатации и условий работы.

Агрегаты для нефтегазовой промышленности могут перекачивать нефть, нефтепродукты, воду, щелочи, сниженные газы, кислоты и функционируют в больших диапазонах напора, температуры и производительности.

Описание насосов нефтяных

Насосы для нефтяной промышленности должны обладать высокой мощностью, ведь перекачиваемый материал устройство должно добывать из значительной глубины нефтяной скважины. На характеристики скважин влияет тип энергии, который используется насосом для нефти. Поэтому, устанавливают определенный тип привода в механизме, в зависимости от условий эксплуатации.

Насосы для нефтепродуктов оборудуют следующими типами приводов:

  • гидравлический;
  • электрический;
  • механический;
  • пневматический;
  • термический.

Нефтяные скважинные насосы

Электронасос с электрическим приводом, при наличии электроэнергии, самый удобный и может дать больший диапазон характеристик в тот момент, когда происходит откачка нефти.

Когда же электросеть недоступна, насосы для перекачки нефти оснащают газотурбинными двигателями, или двигателями внутреннего сгорания. На центробежные насосы устанавливают пневматические приводы в случаях, когда можно использовать в качестве питания энергию высокого давления (природный газ), либо энергию газа попутного, что весьма поднимает уровень рентабельности насоса для перекачки нефтепродуктов.
к меню ↑

Виды нефтяных насосов

Насосное оборудование делится на два основных типа: винтовые и центробежные.

к меню ↑

Винтовые

Винтовые насосы для добычи нефти могут работать в более сложных условиях, чем центробежные. Так как винтовые устройства перекачивают рабочую среду без контакта винтов, они могут работать с загрязненными жидкостями (пульпа, сырая нефть и т.д.), а еще с жидкостью с высокой плотностью.

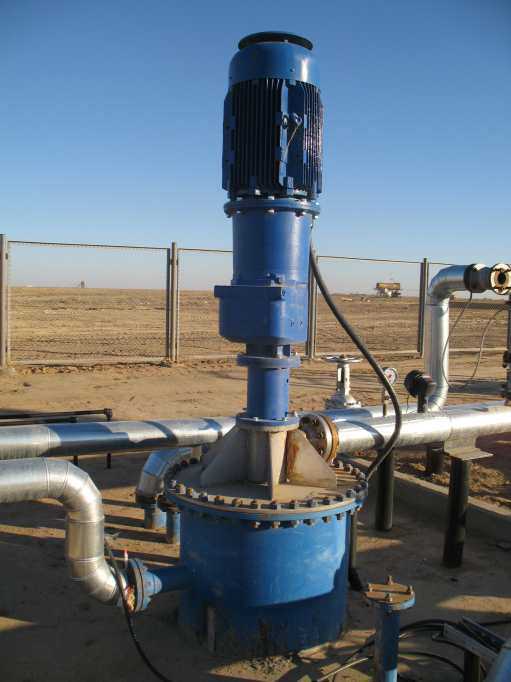

Вертикальный нефтяной винтовой полупогружной насос

Винтовой самовсасывающий агрегат бывает в двух исполнениях: одновинтовым и двухвинтовым. Двухвинтовой прибор хорошо справляется с вязкими материалами температурой от -60 до +450˚С.
к меню ↑

Центробежные

Нефтяные центробежные насосы бывают следующих видов:

  • консольные устройства, которые оснащены жесткой или упругой муфтой;
  • двухопорные механизмы, что разделяются на: одноступенчатые, двухступенчатые и многоступенчатые;
  • вертикальные полупогружные.

Насосные приборы также разделяют по уровню температуры перекачиваемой среды:

  • t 80˚С – полупогружные, магистральные многоступенчатые устройства, которые имеют рабочее колесо одностороннего входа;
  • t 200˚С – консольные и горизонтальные многоступенчатые чугунные агрегаты;
  • t 400˚С – консольные стальные механизмы, которые оборудованы рабочим колесом одностороннего или двустороннего действия.

Зависимо от температуры перекачиваемой жидкости, насосное оборудование оснащают уплотнителями: одинарные для t не более 200˚С, двойные торцевые для t не более 400˚С.

Нефтяные приборы также разделяют по области применения: для добычи и перемещения нефти и те, которые применяют в процессе подготовки и переработки нефтепродукта.

Центробежный нефтяной насос

К первой группе относят механизмы, которые подают жидкость на групповое замерное оборудование, на центральный пункт сбора, а еще устройства, которые перекачивают нефть внутри помещения (производство нефтепродуктов — нефтеперерабатывающий завод). Во вторую группу входят устройства для подачи нефти в центрифуги, теплообменники, сепараторы.
к меню ↑

Погружной насос для нефтепродуктов

Погружные нефтяные устройства разделяют на следующие виды, в зависимости от способа работы силовой установки:

  1. Бесштанговые, когда силовая установка находится внутри прибора и заставляет работать механизм, отвечающий за извлечение жидкости на поверхность.
  2. Штанговые насосы — механизм, что выталкивает рабочую среду на поверхность при помощи электромотора, который находится наверху, в движение такой механизм приводит штанга. Штанговые глубинные агрегаты применяют, в основном, как механизм, добывающий нефть или минералы.

Скважинный механизм для перекачки нефти отличается от водяного техническими характеристиками и мощностью добычи ископаемого на поверхность:

  • у нефти немалая плотность, поэтому увеличивается давление на лопасти;
  • вязкость жидкости имеет большое сопротивление, поэтому используют, в основном, штанговые механизмы;
  • нефть добывают с помощью сложной системы с несколькими нагнетательными агрегатами;
  • приводы штангового прибора обеспечивают внутренние механизмы передачей вращательной энергии, которые выталкивают жидкость наверх;
  • такой привод называют «станок качалка», именно он является основным инструментом для добывания нефти;
  • устанавливается качалка на подготовленный фундамент и состоит из таких частей: стойка, платформа и станция управления.

к меню ↑

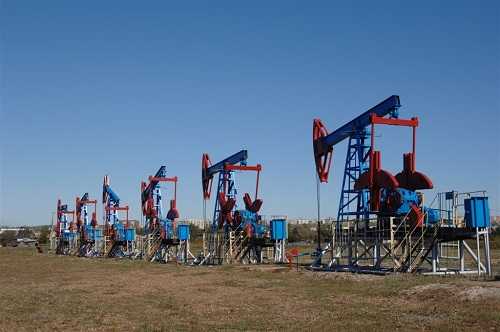

Нефтяная качалка

Добыча нефти происходит при помощи глубинных механизмов, основой которых является станок-качалка. Это один из видов наземного приводного устройства, управляют которым операторы при эксплуатации скважин.

Схема работы нефтяной качалки

Самый распространенный привод штангового агрегата используют для свайной разработки месторождений. При помощи такого устройства можно добывать нефтепродукты в условиях вечной мерзлоты. Пользуются популярностью нефтяной и газовый механизмы в виде станков-качалок с одноплечными балансирами. Такое оборудование применяют в качестве индивидуального привода в условиях добычи нефти.

Принцип работы агрегата сравним с функцией шприца, которая обеспечивается штанговым прибором. Качалку оснащают колоннами из компрессионных труб, по которым осуществляется добывание и передача нефтяной жидкости.

Одной из важных характеристик станка-качалки является мощность двигателя. Типовый нефтяной агрегат делает свою работу при условии подачи усилия в 25 кВт. Более расширенный анализ характеристик предусматривает учет вида ремня, особенности тормозной системы и диаметр шкивов.

При выборе устройства, стоит обратить внимание и на габаритные размеры, которые играют важную роль при установке определенного станка в конкретных условиях. Типовый насос может обладать длиной в 7 м, а шириной – до 2,5 м, при этом вес механизма обычно больше 10 кг.
к меню ↑

Струйные насосы для добычи нефти

Струйные устройства используют для всасывания, нагнетания жидких материалов, для охлаждения или нагревания с помощью смешивания с другими жидкостями, газами или парами.

Струйный насос для добычи нефти

Такие механизмы относятся к динамическим насосам трения, у которых нет вращающихся частей, а поток жидкости перемещается за счет трения, которое появляется между ним и рабочим потоком жидкости. Рабочая жидкость подводится к устройству снаружи и обязана иметь достаточно энергии, чтобы обеспечить перекачку нефти с необходимыми параметрами.

Струйный агрегат соединяют с насосно-компрессорным трубопроводом и вместе с генератором, спецфильтром и паркером опускают в необходимое место (заданная глубина скважины). Нефть под давлением перекачивается по НКТ.

С помощью каналов в спецмуфте и кольцевого зазора между корпусом и внутренней частью инжектора нефть оказывается в окнах делителя. Часть потока рабочей среды направляется через сопло в камеру смешения, взаимодействуя с пассивной нефтью приемной камеры.
к меню ↑

Струйный насос (видео)

 Главная страница » Насосы

byreniepro.ru
