Недостатки свайного фундамента и винтовых свай

« Назад

12.05.2015 00:49

Каждая конструкция имеет свои минусы и плюсы. Винтовые сваи – не исключение. При всех преимуществах данных конструкций, у свайного фундамента есть и слабые места. Одним из них можно назвать подверженную коррозии металлическую основу. Некоторые компании при производстве винтовых свай используют некачественные материалы. Мы не поддерживаем такую сомнительную экономию, поэтому для производства свай, мы используем только качественные материалы. Второй слой изделий представляет собой специализированную двухкомпонентную эпоксидную эмаль, которая была создана специально для защиты металлических конструкций от воздействия агрессивных сред, в том числе при полном погружении изделий в водную среду.

Однако, даже убедившись в качестве винтовых свай, нужно быть уверенным в квалификации специалистов, производящих монтаж фундамента.

  • Основная ошибка “вольных” монтажных бригад и недобросовестных компаний – не докрученные сваи и неверное представление о несущей способности фундаментов! Основное правило при монтаже фундамента гласит – закручивать сваю нужно до “отказа”. Только мощный слой грунта под сваей обеспечивает ее несущую способность! Просто закрутить сваю на 1,5 метра недостаточно. Это снижает несущую способность фундамента в разы!
  • Завершающим этапом монтажа фундамента является тщательная очистка сварных швов и их антикоррозийная обработка.

Наша команда – это квалифицированные специалисты, прошедшие серьезную теоретическую и практическую подготовку. Поэтому Вы можете не бояться и всецело доверить нам свой фундамент.

  • Недостатки свайного фундамента также проявляют себя в непосредственной близости от объекта, а именно невозможность установки таких конструкций рядом со строением. Но на сегодняшний день существует решение данной проблемы – специальные переносные вращатели, которые сделали возможным монтаж на расстоянии 15 – 20 см от строения.

Основные характеристики свай для фундамента

  1. Конструкция должна быть изготовлена из новой стальной трубы. Применение вторичных материалов может привести к возникновению неполадок фундамента и разрушению строения.
  2. Ствол, не должен быть иметь горизонтальных сварных швов, изделие должно быть цельным.
  3. Толщина металла стенки сваи диаметром 108 мм, должна составлять не менее 4 мм.
  4. Толщина металла стенки лопасти (винта) сваи диаметром 108 мм, должна составлять не менее 5 мм. Диаметр лопасти должен составлять не менее 300 мм.
  5. Винтовая свая должна обладать лопастью правильной формы, а угол атаки должен быть четко рассчитанным и определенным. Лопасть является важнейшей частью изделия, от которой зависит весь фундамент и его несущая способность.
  6. Сварной шов должен быть качественным, так как плохо приваренная к трубе лопасть может повредиться при закручивании или вовсе оторваться.
  7. Винтовую сваю необходимо поддать химической, дробеструйной и пескоструйной обработке. Только после этого на изделие наносится антикоррозийное покрытие.
  8. Антикоррозийное покрытие должно быть качественным. Сертификат соответствия нормам ГОСТ у поставщика таких покрытий, должен быть не старше 3-х лет.



Недостатки свайного фундамента

  1. Установка в каменистые грунты очень проблематична, а в скалистый грунт невозможна;
  2. Фундамент на сваях исключает возможность строительства подвальных помещений;
  3. Винтовые опоры (но не менее 50-и лет) уступают в долговечности ленточным основаниям;
  4. Неправильно установленные сваи (закрученные не до плотного-несущего слоя грунта) может выдавливать из земли под воздействием сил морозного пучения.

Наша компания, помимо собственного производства, имеет и собственные, обученные бригады монтажников, за плечами у которых более 2000 успешно сданных объектов различной сложности. Мы готовы выполнить качественно и в срок монтаж любого свайно-винтового фундамента, забора или причала.

Обращайтесь к профессионалам!

www.zavod-svai.ru

Винтовые сваи: недостатки и преимущества конструкций

Применение винтовых свай в современном строительстве процесс широко распространенный, несмотря на то, что всем участникам процесса хорошо известны как преимущества винтовых свай, так и их недостатки.

Винтовая свая

Что такое винтовая свая, являющаяся основой для свайного фундамента загородного дома? Это труба, изготовленная из металла, толщина которого не менее 8 мм. Особенность данной конструкции заключается в том, что труба эта оснащена одной или несколькими лопастями, приваренными у нее на конце. Эти лопасти необходимы для выполнения нескольких функций:

  • внедрение в грунт посредством вкручивания;
  • обеспечение достойной опоры для фундамента и дома;
  • усиление и укрепление свайного фундамента.

Кроме того лопасти предохраняют от выталкивания опоры при вспучивании грунта в период холодов. Уточнив тип грунта, вид самого здания и его основания, можно подобрать соответствующий тип винтовых свай. Именно они и возьмут на себя несущие функции. Винтовые конструкции называют анкерными. Это связано с тем, что при вкручивании они не нарушают естественную структуру грунта, несущая способность возрастает, а своеобразный винтовой анкер становится довольно прочной опорой.

Особенности монтажа

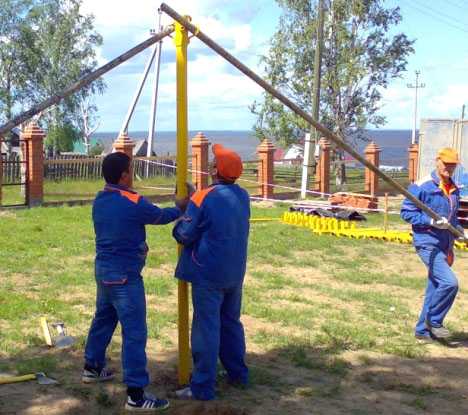

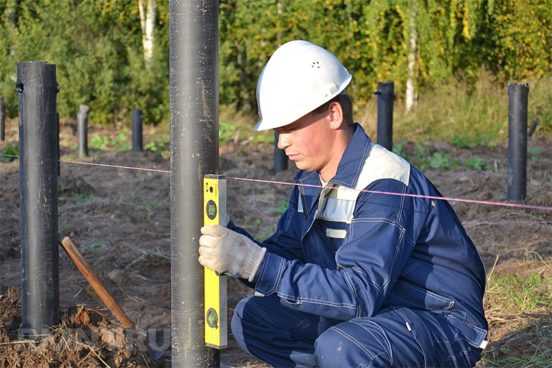

Один человек обязательно должен следить за вертикалью

Рассматривая преимущества и недостатки винтовых свай, стоит уделить внимание особенности их конструкции и правилам монтажа, в соответствии с которыми осуществляется сооружение свайного фундамента. Для выполнения работ по монтажу требуются сваи, диаметр трубы которых составляет 108 миллиметров, а диаметр лопасти достигает 30 сантиметров. Нагрузка, которую они способны выдержать, достигает от двух до девяти тонн, в зависимости от качества грунта.

Вкручивать можно двумя способами:

  • ручным;
  • механическим.

Исключив использования специальной техники, сваи вкручивают вручную. Для выполнения данных работ потребуется физическая сила двух, тех или даже четырех человек. Из необходимых инструментов достаточно лома и упора. Сооружение свайного фундамента требует создания эффективного крутящего момента.

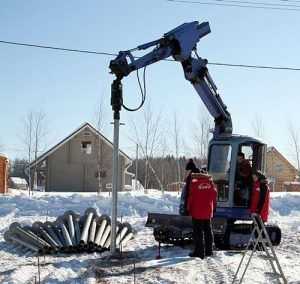

При большом объеме работ используйте технику!

Точность проведенного монтажа свайного фундамента является залогом прочности основания дома, поэтому выполнение всех работ должно соответствовать определенным правилам. В первую очередь необходимо постоянно следить за вертикальностью вкручиваемой сваи. Такую тонность может обеспечить использование гидробура, который установлен на экскаваторе. Поэтому использование специальной техники не только облегчает решение поставленной задачи и ускоряет ход работ, но и гарантирует качество монтажа.

С целью экономии денежных средств можно воспользоваться ямобуром, получившим широкое распространение в индивидуальном строительстве.

Преимущества и недостатки винтовых свай

Главным преимуществом винтовых свай можно считать их прочность, и особенность конструкции, обеспечивающую способность выдерживать повышенные нагрузки. Все работы по монтажу свайного фундамента не занимают больше двух дней. Ведь нет необходимости рыть траншеи, заливать раствор и ждать пока он устоится. Достаточно низкая цена делает такое основание вполне доступным, а особенности конструкции позволяют проводить монтаж в любой местности и возводить дома даже склонах довольно большой крутизны.

Но говоря о преимуществах свайного фундамента, нельзя забывать и о существующих недостатках:

  1. Упоминая возможность проведения работ на любых грунтах, стоит сказать, что устройство свайного фундамента на каменистых почвах достаточно затруднительно. В такой местности невозможно установить основание из труб без использования специальной техники. Из-за этого цена данной конструкции сильно возрастает.
  2. Выбор металлических труб зависит не только от толщены их стенок и диаметра, но и от качества самого метала. От наружной коррозии сваи защищает только нанесение антикоррозийного состава перед началом монтажа. Для того чтобы избежать коррозии внутренней необходимо залить ствол каждой сваи цементным раствором.
  3. Сооружение свайного фундамента возможно только при строительстве малоэтажных зданий. Дома из кирпича высотой в несколько этажей – это слишком большая нагрузка для такого основания.
  4. При необходимости обеспечения наличия подвала в доме, стоимость монтажа свайного фундамента резко возрастает. Это связано с необходимость утепления подвального помещения.
  5. Для надежной защиты от коррозии при контакте с грунтом, перед нанесением антикоррозийного состава требуется обязательная пескоструйная обработка.
  6. Наличие некачественного сварного шва в месте присоединения лопасти может стать причиной поломки в процессе вкручивания сваи.

На видео подробно разобран вопрос плюсов и минусов, рекомендуем посмотреть:

Выбирая тип фундамента для будущего дома, необходимо взвесить все минусы и плюсы каждой существующей конструкции и выбрать для себя наиболее подходящий вариант.

fundamentaya.ru

плюсы и минусы, монтаж, установка, отзывы +видео

С недавних пор свайно-винтовые основания стали довольно часто применяться в строительстве. Причина проста — такой фундамент вполне возможно соорудить своими руками. А если будущая постройка сборно-щитовая, газобетонная или каркасная, то сваи для основания можно даже сделать самостоятельно. Технология это довольно новая, и не все знают об основных особенностях этого фундамента, предпосылках для его использования и о его преимуществах и недостатках.

Особенности фундамента на металлических сваях

Выбор фундамента — дело серьёзное, потому что многое зависит от конструктивных особенностей будущего сооружения и грунта на участке. Поэтому перед тем, как остановить свой выбор именно на свайно-винтовом фундаменте, следует тщательно изучить его плюсы и минусы, а также основные принципы монтажа.
Отличия свайного основания от плитного или ленточного состоят в следующем:

  • каждая его свая передаёт грунту сфокусированную в конкретной точке нагрузку;
  • сваи сделаны из металлических труб, которые гораздо хуже, чем железобетон, сопротивляются изгибу и подвержены воздействию коррозии;

    Винтовые сваи плохо работают на изгиб, поэтому в их полости заливают бетон

  • вворачивание винтовых свай в грунт делает его рыхлым, а не плотным, в отличие от применения забивных свай.

Эти факторы являются определяющими при выборе такого фундамента. Соответственно, качество и срок службы свайно-винтового основания вплотную зависит от грунта. Лучшим грунтом для такого фундамента будет песок с фракциями мелкой гальки, суглинок или аллювий (намывные отложения). Входя в такой грунт, винтовой наконечник трубы проталкивает перед собой постепенно уплотняющийся конус земли, выжимая из него влагу и цементируя его мелкими фракциями глины. В итоге конус обретает прочность как у бетона, и смыкается с конусами остальных свай. Трубу заклинивает намертво, после чего её легче скрутить в штопор, чем вывернуть обратно. Таким образом, крепкое основание выполняется без нулевого цикла. Забивные сваи могут устанавливаться везде, кроме грунтов с непробивными включениями.

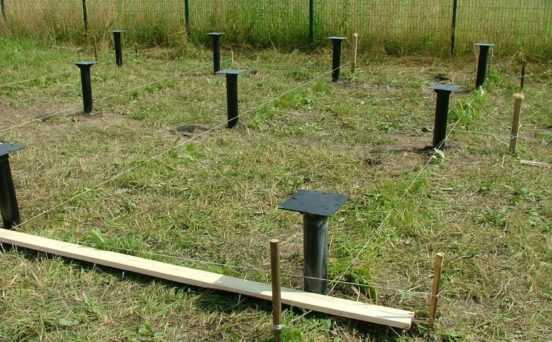

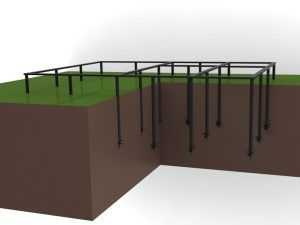

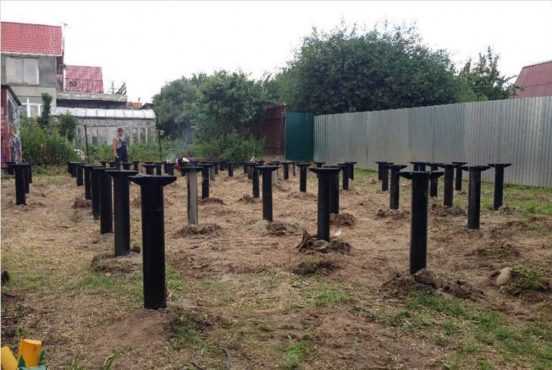

Винтовые сваи располагаются в шахматном порядке и обязательно выравниваются по уровню

Преимущества свайно-винтовых фундаментов

  1. Низкая стоимость. Выгода получается довольно ощутимой — свайный фундамент обходится на 20–40% дешевле всех других.
  2. Простота монтажа. Установку свай на большей части типов почв в короткий срок смогут провести три-четыре человека без использования дорогого оборудования.

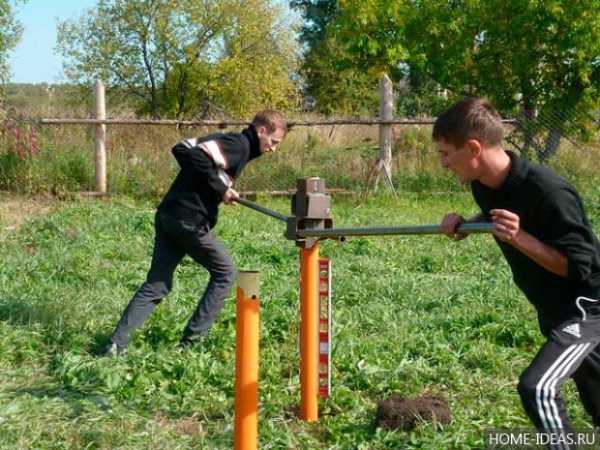

    Винтовые сваи можно вкручивать без использования специальной техники

  3. Быстрая установка. Понадобится лишь один-два дня, чтобы установить сваи даже на участке со сложным рельефом.
  4. Возможность установки на участках с существенным уклоном. Что интересно, на стоимость монтажа это не влияет.

    Рельеф строительной площадки практически не влияет на стоимость фундамента из винтовых свай

  5. Отсутствие потерь времени на усадку. Строить можно сразу после ввинчивания свай.
  6. Лёгкая достройка. Наращивание фундамента или изменение проекта не требует существенных затрат и усилий.
  7. Всесезонная установка. Ввинчивать сваи можно в любое время года.

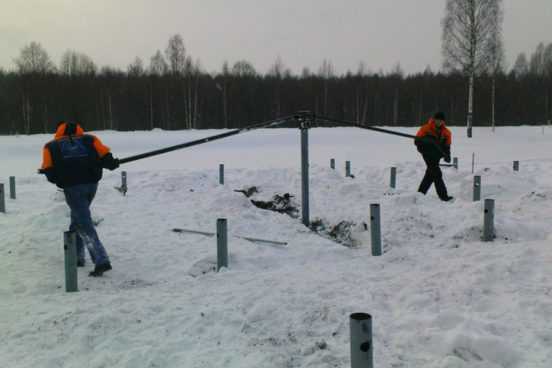

    Винтовые сваи можно устанавливать даже зимой

  8. Отсутствие мусора после строительства. Установка свай не повреждает окружающую среду.
  9. Возможность установки как в болото и плывуны, так и в вечную мерзлоту.
  10. Многоразовое использование. При необходимости сваи можно извлечь из грунта и установить в другом месте.

Недостатки винтовых свай

У винтового свайного фундамента имеются не только плюсы, но и минусы, которые надо учитывать:

  1. Это основание не предназначено для блочных или кирпичных домов (предпочтительны деревянные или сборно-щитовые конструкции). Даже усиленное по прочности, оно все же проигрывает бетону.
  2. Трудности с обустройством подвальных помещений — их приходится отстраивать отдельно.
  3. Сваи сложно вкручиваются рядом с соседними конструкциями, потому что для их установки используются рычаги.

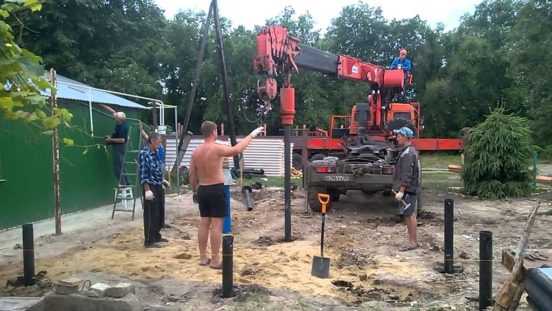

    В данном случае приходится использовать специальную технику, потому что ручной установке свай может помешать находящийся рядом гараж

  4. Сваи фундамента плохо сопротивляются коррозии. Поэтому на качественном антикоррозийном покрытии экономить нельзя, а покупать сваи следует только у добросовестных производителей. Проблемой может также оказаться некачественный металл свай.
  5. Есть грунты, на которых установить сваи будет очень сложно. Например, если твёрдый грунт находится на большой глубине, сваи придётся наращивать, а это требует дополнительных затрат.
  6. Ограниченный срок эксплуатации. Во влажных грунтах с отличной от нейтральной кислотностью сваи из металла прослужат не более 60 лет.
  7. Устройство такого фундамента требует досконального изучения грунта и специализированных расчётов. Проект должен быть индивидуальным.

Минусы такого фундамента будут малозначительными по сравнению с его плюсами, если строится:

  • временный дом из лёгких материалов для проживания на время капитального строительства, к примеру, особняка;
  • баня из дерева. Удалённость пола от земли обеспечивает приятный пар;
  • хозпостройки, беседки, сараи, навесы, веранды, заборы;
  • ворота распашного типа.

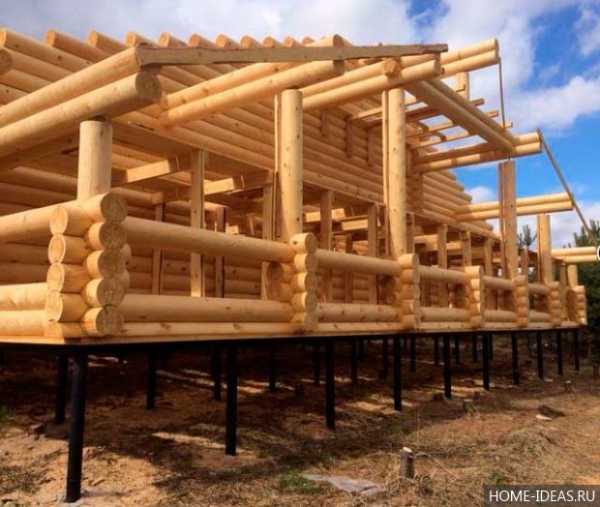

Фотогалерея: примеры сооружений на винтовых сваях

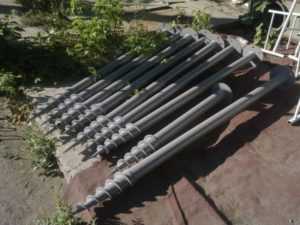

Основные виды свай

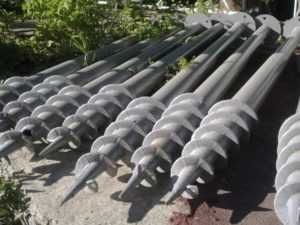

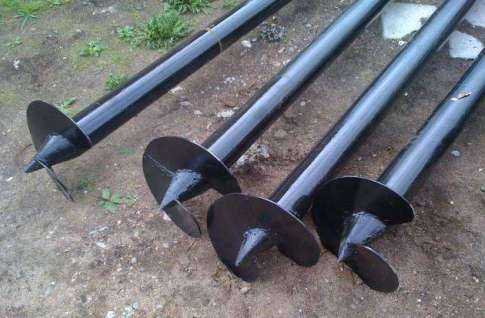

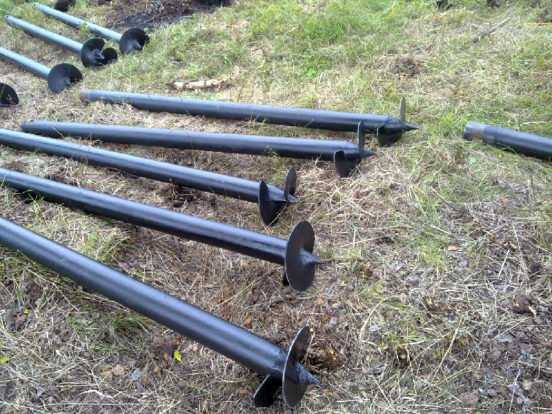

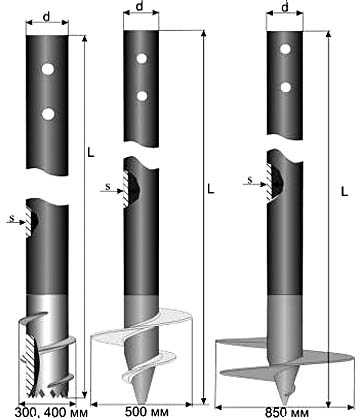

По сути, винтовая свая — это предварительно обработанная антикоррозийным средством металлическая труба с приваренной лопастью или без неё. Она входит в грунт наподобие самореза. Сваи бывают:

  1. С разным диаметром. Чем толще труба, тем больший вес она может выдержать. Но следует понимать, что сваи диаметром более 108 мм вручную вкрутить будет очень трудно.
  2. С разным размером ребра винта. С уширенной пятой — для грунта с низкой несущей способностью, с имитацией резьбы — для твёрдого мёрзлого грунта, который лучше не тревожить.
  3. С разными по диаметру лопастями. Для влажных и зыбких грунтов лопасти сваи должны быть больше, чем для сухих и плотных.

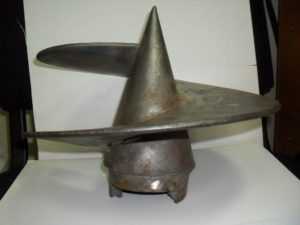

В продаже также имеются специальные сваи с многовитковыми или многозаходными винтами, встроенным дренажом, из специальных, химически устойчивых материалов, с дополнительными лопастями, с наваренными оголовками.

В зависимости от типа грунта следут выбирать винтовую сваю с подходящим диаметром столба и размером лопасти

Монтаж свай

Свайно-винтовое основание устанавливается следующим образом:

  • по всей длине сооружения, а также в углах и на стыках внутренних стен ввинчиваются сваи с шагом от одного до трёх метров;

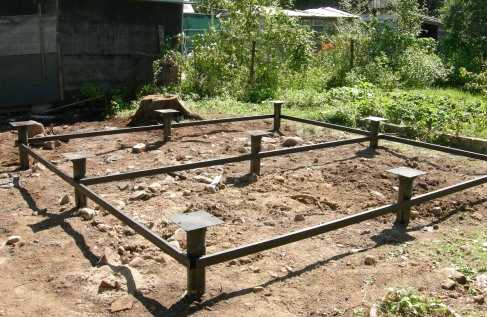

  • верхушки всех свай подгоняются под уровень и скрепляются балками (из дерева или металла), чтобы образовалась жёсткая конструкция, которую ещё называют ростверк.

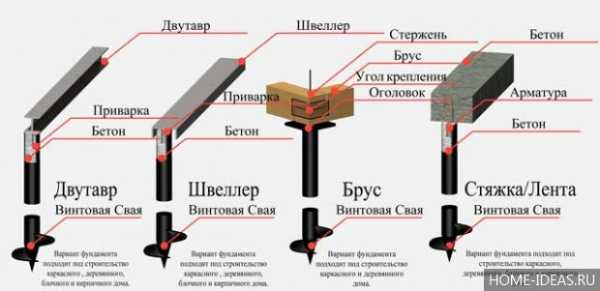

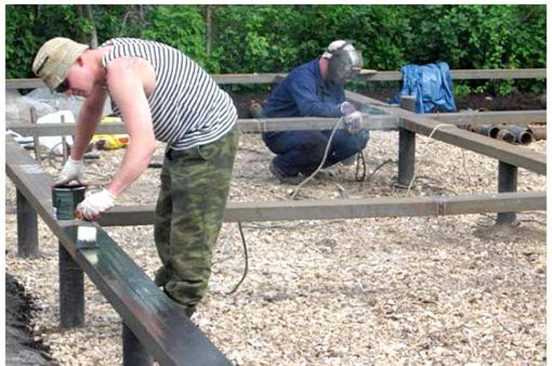

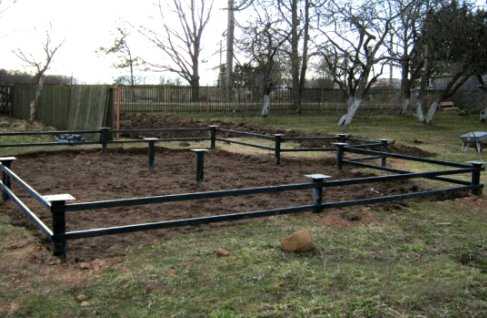

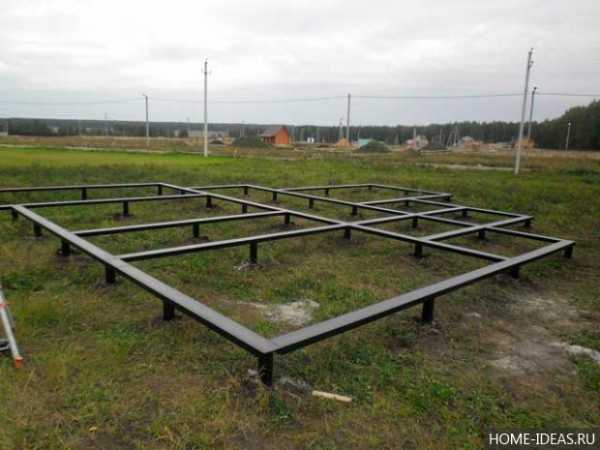

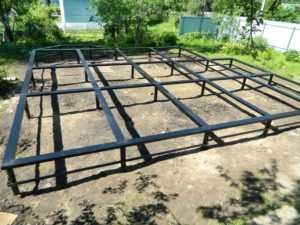

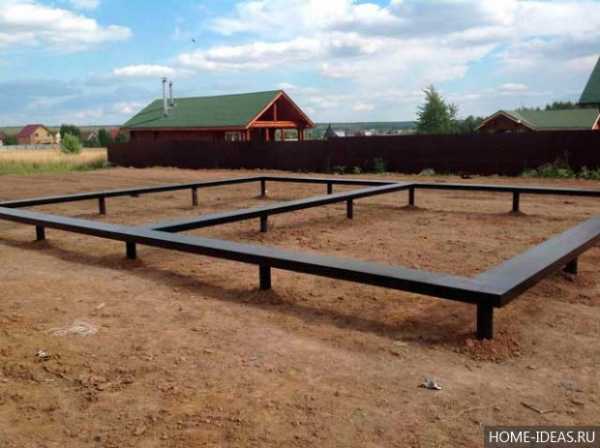

    Верхние части оголовков свай скрепляются металлическими или деревянными балками — ростверком

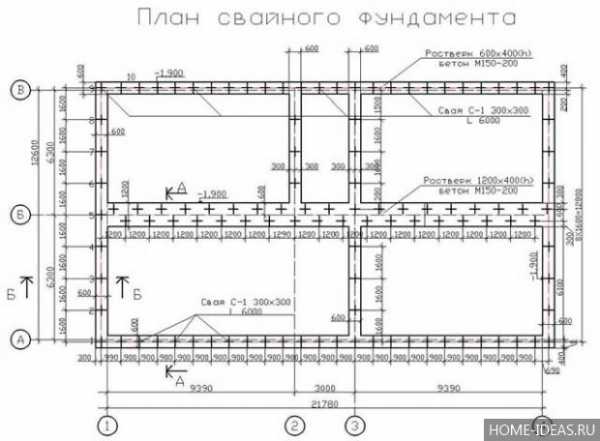

Существует несколько вариантов расположения свай:

  1. Одиночное — каждая находится под опорой.
  2. Ленточное — сваи расположены по периметру сооружения.
  3. Полосами — сваи идут в два и более ряда.
  4. Куст — сваи вбиты кучно в местах большой нагрузки или под несущими колоннами.
  5. Поле — сваи вкручены в шахматном порядке или рядами.

Чтобы трезво оценить свои силы, перед установкой необходимо отдавать себе отчёт, какой объём работ придётся выполнить. На лёгком грунте винтовые сваи размером до 5 метров можно установить вручную. Для этого понадобится три помощника, двое из которых будут выполнять физическую часть, а третий следить за точностью установки.

Пошаговое руководство по установке фундамента из винтовых свай

  1. Первым делом проводится расчёт материала для будущей постройки. Например, для постройки одноэтажной бани размером 6 на 6 метров с запасом понадобится 14 стандартных свай (длина 2,5 м, диаметр 10,8 см), установленных с шагом в 2–3 метра.

    Для бани размером 6х6 м понадобится от 10 до 14 свай

  2. Далее с помощью колышков осуществляется разбивка свайного поля. Сначала расставляются угловые колышки, потом между ними натягивается бечёвка, и по ней устанавливаются все остальные.

    Разметка выполняется при помощи деревянных колышков и тонкой бечёвки

  3. Используя ручной бур, проделывают заходные скважины под сваи. Ручной бур должен иметь длину штанги не менее 5 метров и диаметр до 30 см. Глубина и диаметр скважины рассчитываются исходя из особенностей грунта. Можно ограничиться и приямками в 20 см.

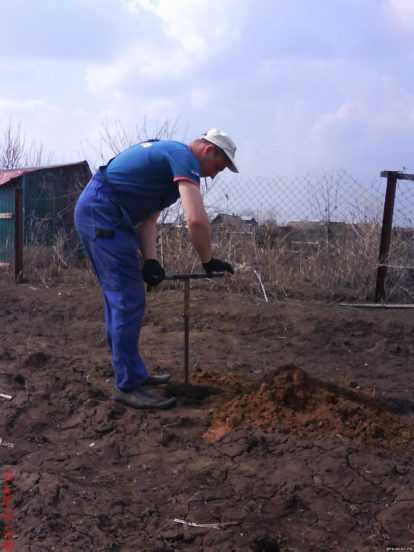

    Заходные ямы для свай можно подготовить при помощи обыкновенного садового бура

  4. В специальные отверстия в верхней части сваи вставляется лом или арматура, на концы которого (-ой) надевают обрезки труб длиной 5–6 см. Охватывать основу хомутом, также как и пристраивать к ней ворот сбоку категорически нельзя, так как тогда её неминуемо перекосит. Заглубление сваи проводится путём прокручивания лома вокруг её оси. Крутят, как правило, двое, а третий измеряет вертикальность сваи при помощи уровня или отвеса. Отклонение свыше 1–2% недопустимо, иначе свая деформируется.

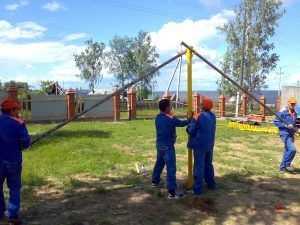

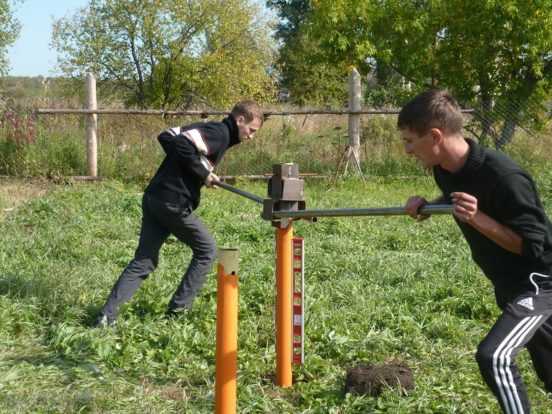

    В процессе вкручивания винтовой сваи обычно участвуют три человека: двое перемещают лом, а третий следит за вертикальностью сваи

  5. Вкручивание производится ниже уровня промерзания грунта, поэтому надо заранее узнать эти показатели для своего региона. Когда свая пройдёт через этот уровень, она достигнет твёрдого грунта, и вкручивать её станет значительно тяжелее. Если труба наткнётся на камни, её придётся выкрутить, и вкрутить заново чуть под углом, пробуя сместить камень лопастями. После чего опять нужно проверить вертикальность сваи.

    Свая должна устанавливаться строго вертикально, максимально допустимое отклонение — 1–2%

  6. После вкручивания всех свай их оголовки обрезают так, чтобы они образовывали горизонтальную плоскость. Подрезка выполняется болгаркой.

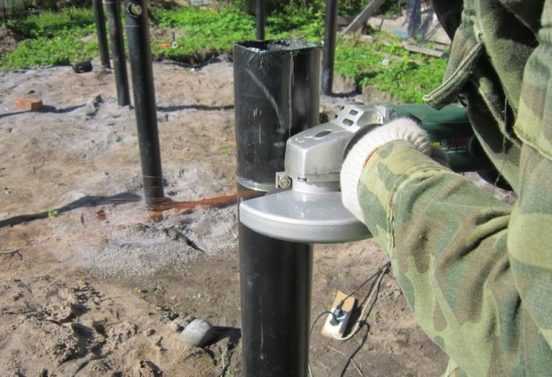

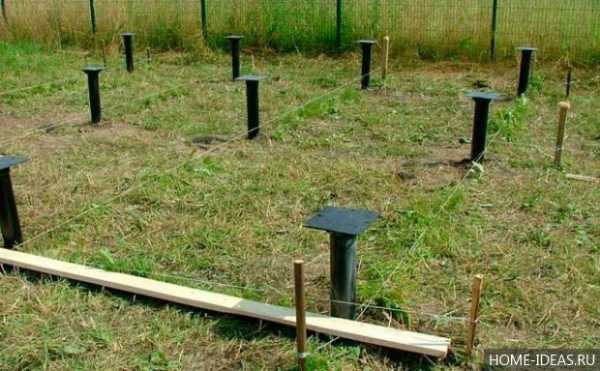

    Сваи подрезаются болгаркой с алмазным диском по уровню установки ростверка

  7. Далее внутренние части свай бетонируются. Пустыми их оставлять нельзя, так как это чревато коррозией и сокращением срока службы. Заполняются трубы бетонным раствором из расчёта 1,5 ведра на каждую.

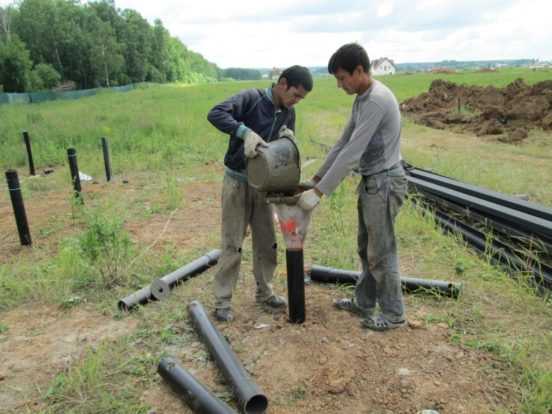

    Сваи обязательно нужно забетонировать раствором, иначе срок их службы значительно снизится

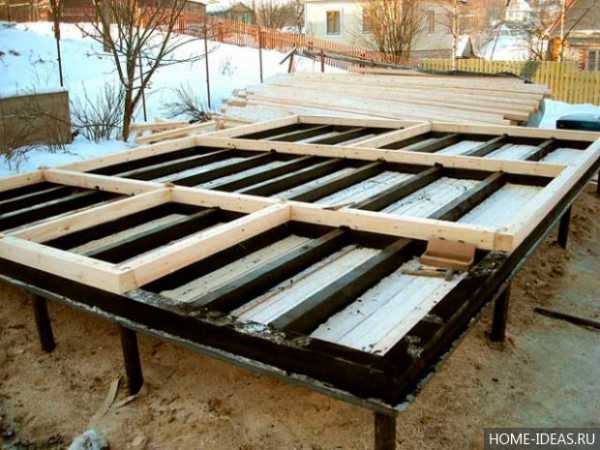

  8. После заполнения свай выполняется обвязка фундамента. Если речь идёт о лёгком сооружении, то ростверк из металла необязателен. Достаточно установки металлических оголовков, к которым шурупами прикручивается деревянный брус. Стыки промазываются битумом.

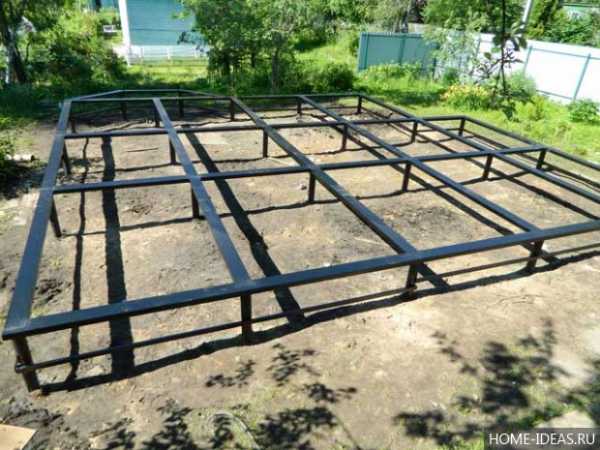

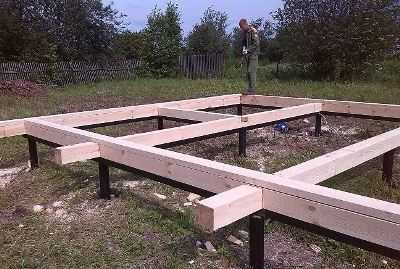

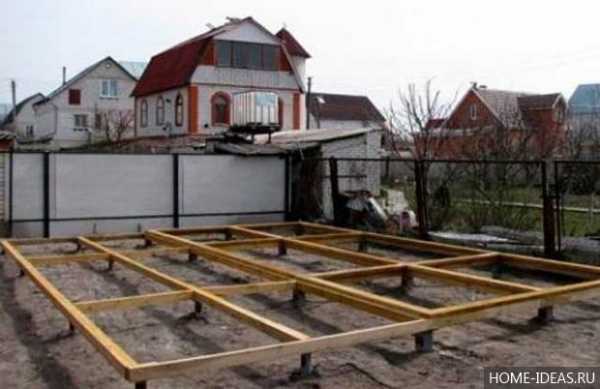

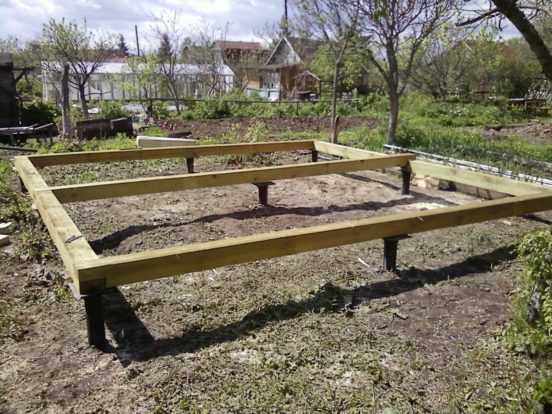

    Для лёгкого сооружения ростверк можно сделать из бруса

  9. Теперь свайно-винтовой фундамент готов, можно начинать возведение каркаса строения.

Видео: как закрутить винтовые сваи одному

Отзывы о винтовом фундаменте

Исходя из вышесказанного, свайно-винтовой фундамент соорудить не так просто, как кажется на первый взгляд. И годится он не для всех типов сооружений. Но тех, кто твёрдо уверен, что справится с задачей, он выручит и позволит сэкономить.

remoskop.ru

Свайно-винтовой фундамент: плюсы и минусы

Последние годы все чаще люди обращают внимание на винтовые сваи как фундамент здания. Их предлагают использовать при возведении не только дачных домиков, пристроек, сарайчиков или теплиц, но и при строительстве полноценных коттеджей.

Технология недавно начала распространяться в частном строительстве и поэтому у людей резонно возникают вопросы относительно плюсов и минусов винтового фундамента строения.

Ведь фундамент — самая важная часть дома, определяющая срок службы всей постройки, ее надежность. Прежде вкратце рассмотрим сущность основания на трубах, а уж потом перейдем к описанию преимуществ свайной технологии и ее недостатков.

Что представляет собой этот тип основания?

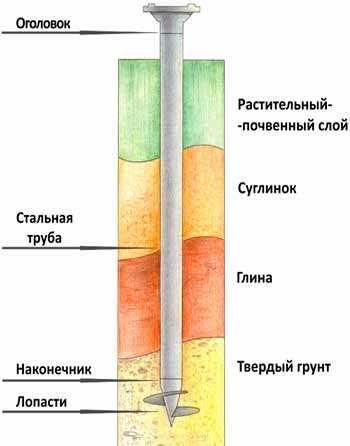

Основой винтового фундамента являются длинные трубы с конусообразным окончанием, на котором наварен один, два или более лепестков, формирующих винт. Труба подбирается такого размера и длины, чтобы выдерживать расчетный вес постройки, противиться морозному вспучиванию грунта, изгибающим и скручивающим нагрузкам.

В некоторых случаях используются более прочные НКТ трубы, обладающие увеличенной толщиной стенок и поэтому лучше выдерживающие нагрузки.

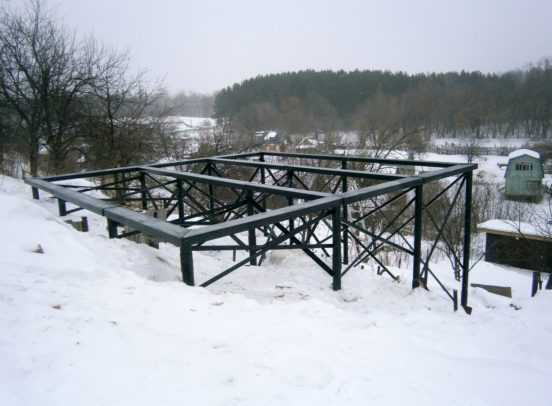

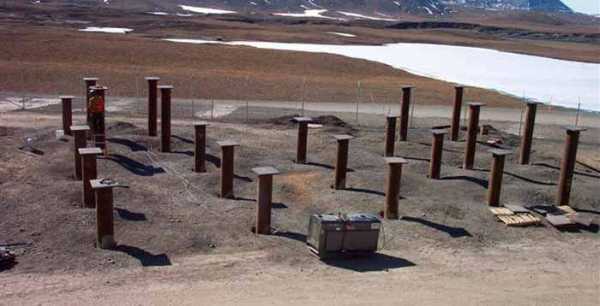

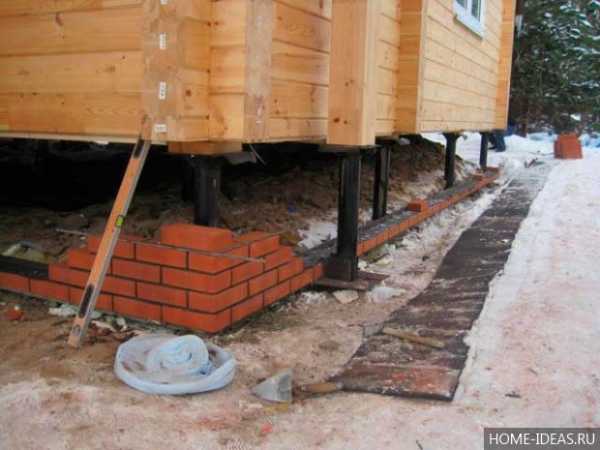

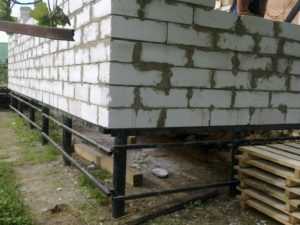

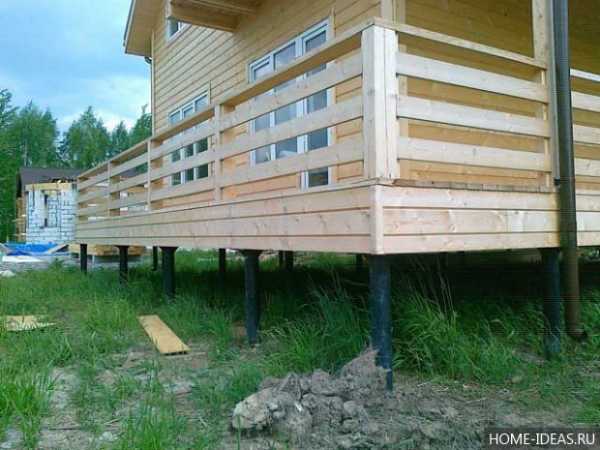

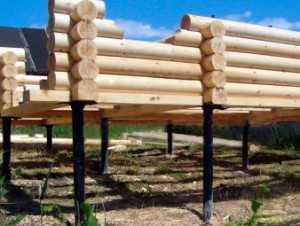

На фото пример использования свайного основания

Свая фундамента ввинчивается в грунт подобно саморезу или шурупу. Используется для этого специальная техника, иногда при работе с небольшими свайными трубами — ручной труд. В случае со скальными грунтами приходится предварительно высверливать скважину и заполнять ее более податливым материалом.

Сваи располагаются на участке в зависимости от формы дома в квадратно-гнездовом порядке. Когда все трубы ввинчены, их верхушки выравниваются по одному уровню, внутрь заливается бетон для увеличения жесткости, прочности и снижения коррозии.

Затем сверху приваривается металлическая пластина, на которую укладывается и закрепляется металлическая балка или деревянный брус, связывающий все трубы в одну систему. Такой жесткий каркас не только равномернее распределяет нагрузку на сваи, но и предотвращает смещение винтового основания в горизонтальной плоскости.

Смотрите нашу видео-подборку по теме:

к оглавлению ↑

Достоинства метода

Вопреки бытующему мнению, винтовые сваи появились не вчера. Эта технология применяется с первой половины ХІХ века, поэтому ее плюсы и минусы хорошо известны.

Преимущества у труб, ввинчивающихся в землю, такие:

  • Дешевизна. Фундамент такого типа обходится в разы дешевле, чем монолитный ленточный или плитный.
  • Быстрота. Возведение основания для среднего загородного дома потребует нескольких дней, при этом не нужно тратить много времени на подготовительные работы. Не нужно выравнивать грунт, рыть траншеи, бороться с грунтовыми водами.
  • Трубы монтируются с минимальным нарушением грунта и без вибраций, поэтому их можно использовать рядом с историческими памятниками, деревьями, коммуникациями, инженерными сооружениями и в условиях плотной застройки.
  • Такое свайное основание легко устанавливается на болотистом грунте или на берегу водоема. Отлично подходит для причалов.
  • Сразу после ввинчивания винтового фундамента он может принимать нагрузку. Не нужно ждать затвердевания, усадки.
  • Установку труб можно производить в любую погоду в любое время года. Важность этого преимущества не могли не оценить строители в зоне вечной мерзлоты.
  • Винтовые сваи можно ремонтировать и использовать многократно. Если на фундаменте установлен торговый павильон, теплица или не тяжелый каркасный дом, то строение можно поднять, а поврежденную трубу заменить или отремонтировать. Если это временная конструкция, то после использования трубы можно извлечь из грунта и использовать на другом участке.
  • Монтаж можно производить минимальным количеством техники и людей.
  • Минимальное количество мусора и дополнительных материалов. Не нужно возводить опалубку, избавляться от излишков грунта.

При таком количестве преимуществ удивительно, что фундамент по такой технологии не стал использоваться повсеместно. Все потому, что и минусы винтовых свай не менее заметные.

к оглавлению ↑

Недостатки технологии

Недостатки винтовых свай тоже хорошо изучены. Главная проблема, которая преследует винтовые сваи — коррозия. Использовать трубы из цветных металлов очень дорого, а железо и сплавы на его основе сильно страдают от окисления. Из-за этого меркнут все преимущества технологии.

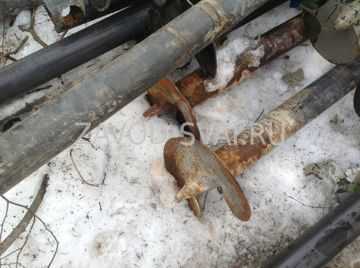

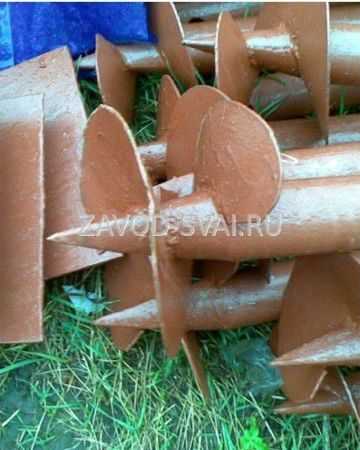

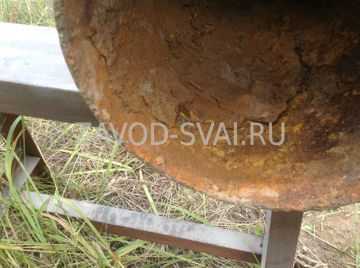

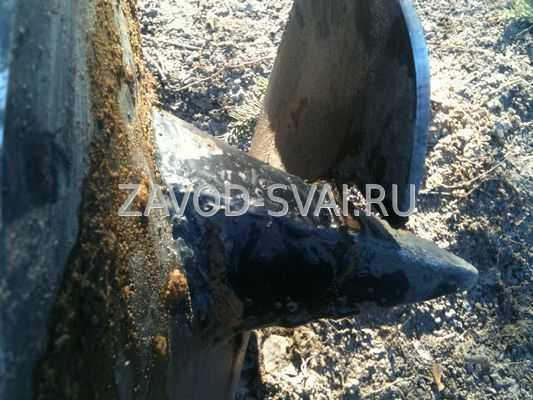

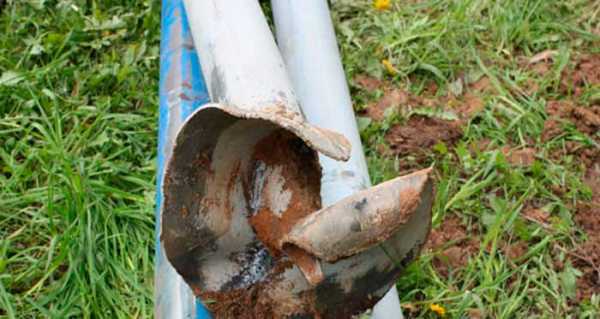

На фото приведен пример некачественных свай, которые пагубно влияют на прочность.

Многие производители и компании, предлагающие свои услуги по монтажу таких оснований, утверждают, что их трубы покрыты надежной краской, которая гарантированно защитит металл от ржавения. Однако при ввинчивании труба поддается сильному воздействию трением, которому не может противостоять ни одно покрытие.

Достаточно небольшого камушка или корня на пути трубы и появляется царапина, которая с годами разъедает металл насквозь.

Единственный способ борьбы с этим недостатком свайной технологии — наращивание толщины стенки трубы. Чем толще металл, тем дольше он будет сопротивляться полному разрушению.

Обычно используются трубы с толщиной стенки 4 мм, в некоторых случаях — более прочные литые НКТ трубы с толщиной 6.5 мм. Но даже в таком случае никто не даст гарантии, что дом простоит на этом фундаменте 100 лет.

Отрицательно на срок службы действуют блуждающие токи в грунте, которые ускоряют коррозию. А блуждающие токи — это заземление жилого дома, это проходящие рядом железнодорожные или трамвайные пути и др.

При нынешнем обилии кустарных производств винтовых труб нужно быть очень осторожным с выбором стройматериала.

Любые недостатки труб могут пагубно сказаться на их прочности и долговечности.

Не редки случаи, когда уже после двух-трех лет дом приходилось поднимать и полностью менять фундамент. Приподнятие дома над землей создает дополнительную потребность в утеплении пола.

Свайный фундамент не позволяет использовать пространство под первым этажом. Если предполагается делать цокольный этаж или подвал, то от этой технологии придется отказаться. Некоторые монтажники при установке делают предварительную выемку грунта на глубину промерзания. Однако это существенно снижает прочность конструкции.

Таким образом, обладая массой преимуществ, основание на винтовых сваях требует тщательного просчета, использования только качественных материалов и добросовестного подхода к монтажу.

Смотрите нашу видео-подборку по созданию свайного основания:

proffu.ru

советы по применению, плюсы и минусы

Фундамент – основа любого здания, на которой лежит колоссальная нагрузка. Он отвечает за прочность, долговечность и безопасность постройки. Одним из наиболее надежных типов основания является фундамент из винтовых свай, популярность которому обеспечивает простой монтаж, недорогие материалы, а также возможность проводить работы в любое время года.

На надежность фундамента сильно влияет тип почвы, особенности ландшафта, грунтовых вод и местного климата. Так в северных широтах почва промерзает даже под зданиями. Это приводит к так называемому пучению, силы которого достаточно для выдавливания фундамента и перекоса здания (особенно сильно этот эффект проявляется на легких зданиях). В сложных климатических условиях наибольшую надежность демонстрирует фундамент из винтовых свай, лопасти которых закрепляются в почве, препятствуя выдавливанию.

Как устроен свайно-винтовой фундамент

Винтовая свая вкручивается в почву как саморез

Ключевым элементом этого типа основания является винтовая свая – своеобразный бур, представляющий собой стальную трубу с толстыми стенками и винтом (саморезом) в нижней части. Винт позволяет вкручивать такой бур в почву, а также является опорой, прочно удерживающей трубу в грунте и распределяющей нагрузку.

Важно, чтобы винт находился ниже уровня, до которого промерзает почва (тогда свая препятствует пучению наиболее эффективно). Прочность сваи на разрыв при правильном расчете превышает максимальную нагрузку из-за пучения в несколько сотен раз. Единственное потенциально слабое место – наконечник.

Выбор винтовых свай

При выборе следует обращать внимание на такие показатели как тип наконечника, размеры, материал и наличие антикоррозионного покрытия. По типу наконечника выделяют 2 типа винтовых свай:

  • Со сварным наконечником (эконом-вариант).
  • С литой лопастью (прочный и долговечный, но более дорогой бур).

Первый тип наиболее прост в изготовлении. Стальная труба нарезается на отрезки нужной длины, к которым привариваются лопасти. Прочность таких конструкций невысока, поэтому их используют только на малонагруженных участках для экономии. Любой дефект сварки может уменьшить прочность сваи в несколько раз, и при первой же сильной нагрузке лопасть оторвется от трубы.

Ещё один недостаток сварной конструкции – плохая центровка винта. Уже при вкручивании сваю может перекосить, а лопасть может оторваться уже в процессе монтажа или через 2-3 года после постройки. Как только отрывается один винт, нагрузка на соседние сваи сильно возрастает, в результате чего уже через несколько лет могут оторваться все лопасти, и надежность фундамента снизится в несколько раз. Таким образом, кроме низкой цены у свай с приварным наконечником нет достоинств.

Выбирая сваи, обращайте внимание на качество трубы и ее покрытия

Буры с литой лопастью изготавливаются штучным литьем из сталей CT-25, СТ-35 и других марок, предназначенных для строительства. Нагрузочная способность одной сваи составляет порядка 6 тонн, вероятность отрыва лопасти минимальна, а потенциальный срок службы – более 100 лет. Точная центровка наконечников обеспечивает беспроблемный монтаж (их можно вкручивать даже в каменистый грунт).

Обязательно нужно оценить качество трубы. Она должна быть изготовлена из толстой оцинкованной стали. Многие производители записывают в список достоинств своей продукции антикоррозионное покрытие, однако пользы от него мало. Коррозионные процессы под землей идут достаточно медленно даже в условиях большой сырости, а само покрытие практически полностью сотрется в процессе вкручивания.

Длину и толщину труб следует выбирать, исходя из типа здания.

ОбзоначениеДиаметр трубы, ммДиаметр лопасти, ммОбласть применения
СВ89х25089250веранды, террасы, беседки, столбы
СВ108х300108300малые каркасные дома и постройки из бруса
СВ133х350133350крупные деревянные постройки и дома из газо- и пенобетонных блоков

Толщина стенки трубы должна быть не менее 6,5 см

Низкая прочность позволяет использовать сваи с приварным наконечником исключительно для временных или легких построек. Для капитальных зданий нужно использовать только цельнолитой бур.

Некоторые производители выпускают сварные сваи повышенной надежности из промышленных труб с толстыми стенками из коррозионностойкой стали. Прочность таких буров значительно выше, однако за счет использования дорогостоящих материалов их ценовое преимущество тоже теряется.

Особенности свайно-винтового фундамента

Будучи доступным и простым в монтаже, свайно-винтовой фундамент имеет ряд важных преимуществ перед другими типами оснований:

    1. Низкая цена. По финансовым затратам этот тип фундамента является на 30% более экономичным, чем мелкозаглубленное ленточное основание;
  1. Быстрый монтаж. Обычно на полное обустройство свайно-винтового фундамента уходит 2-3 дня. Строительство можно продолжать сразу;
  2. Простота. Хоть для вкручивания свай и нужны базовые навыки, зато не требуется привлекать сложную спецтехнику, а со всей работой справится одна бригада из 3 человек;
  3. Расширяемость. Если требуется изменить планировку или добавить к зданию пристройку, свайно-винтовой фундамент легко поддается наращиванию и расширению;
  4. Простой ремонт. При необходимости можно заменить поврежденную сваю, тогда как отремонтировать поврежденную ленточную основу достаточно сложно;
  5. Фундамент на основе винтовых свай – идеальное решение для сложных ландшафтов со значительным перепадом высот;
  6. После обустройства данного типа основания остается минимум мусора.
    Работы можно проводить в любое время года.

Существует также несколько существенных недостатков:

  1. Ограничение по весу постройки. Фундамент на основе сварных свай может применяться только для малоэтажных зданий, а литые сваи достаточно дороги и не обеспечивают существенной экономии;
  2. Свайно-винтовой фундамент невозможно обустроить в районах с повышенной каменистостью. Большое количество камней усложняет закладку фундамента любого типа. Но если рытье обычного котлована просто потребует повышенных трудозатрат, то завинтить сваю в такую почву практически невозможно;
  3. Возникают серьезные трудности с обустройством подвалов и цокольных этажей (если планируется делать подземные помещения, от данного типа основания, как правило, отказываются).

Свайно-винтовой фундамент имеет как преимущества, так и недостатки. Выбирать данный тип основания следует только после тщательного изучения ландшафта, климата, особенностей почвы и грунтовых вод. Одной из главных причин такого выбора может стать сильное промерзание грунта в зимнее время, которое может вызвать проблемы с другими видами фундаментов.

fundamentgid.ru

Свайно-винтовой фундамент. Монтаж винтовых свай своими руками

Надёжный фундамент –  это, прежде всего, уверенность в том, что ваш дом простоит долго, и будет радовать не только вас, но и ваших внуков.

В последнее время, у застройщиков, всё большую популярность приобретает  строительство домов на винтовых сваях.

И, надо сказать, по целому ряду причин абсолютно заслуженно:

  • При той же степени прочности, они намного экономичнее ленточных или фундаментов из ж/б блоков – не требуется производить земляные работы, потом убирать строительный мусор, технология установки позволяет производить монтажные работы 3-4 рабочим за малое количество времени (1-3 суток).
  • Домостроительство возможно на рельефах любой сложности, в лесной местности без вырубки деревьев и повреждения их корней, при отсутствии подъездных путей, так как не нужна сложная спецтехника.
  • Свайно-винтовой фундамент можно монтировать на слабых грунтах, при высоком уровне водоносных слоёв.
  • К уже существующим зданиям легко пристроить какое-нибудь сооружение, либо построить что-нибудь на уже архитектурно сложившемся участке.
  • Винтовые сваи обладают высокой несущей способностью. При монтаже, когда происходит завинчивание винтовых свай (как шуруп в дерево), грунт сохраняет свою естественную структуру и дополнительно уплотняется. Лопасти  распределяют нагрузку по большей площади и дают дополнительное сопротивление морозному пучению грунта. Приятно упомянуть, что первыми предложили выпускать сваи с лопастями (т.е. винтовые) советские инженеры.
  • Винтовые сваи под фундамент практически не дают усадки. Поэтому ждать, что бы фундамент «устоялся», не надо.
  • Работы по установке  могут вестись в любое время года.
  • Долговечность такого фундамента не менее 100 лет.
  • Возможность монтажа вблизи инженерных коммуникаций.

При таких неоспоримых достоинствах, имеет ли такой фундамент недостатки? Свои плюсы и минусы есть у любой технологии.

Винтовые сваи не исключение:

Главный недостаток  – это материал, из которого сделаны сваи. Они металлические. А металл, как известно, подвержен коррозии. Правильно выбрать производителя, который неукоснительно выдерживает технологический процесс изготовления – это очень важно. При покупке, необходимо обратить внимание на следующие характеристики:

  • Материал – новая стальная труба. При диаметре в 108 мм, толщина стенки должна быть 4 мм и более.
  • Сварных швов на стволе сваи не должно быть.
  • Лопасть должна быть правильной формы. Диаметром не менее 300 мм, и толщиной не менее 5 мм, при диаметре сваи в 108мм.
  • Сварной шов должен быть качественным. Если сварка произведена небрежно, то при ввинчивании в грунт, лопасть может повредиться, а то и вовсе отломаться.
  • Наличие пескоструйной обработки, которую выполняют перед нанесением антикоррозийного покрытия. Небольшие предприятия обычно такую обработку не производят. А ведь срок службы, напрямую зависит от качества антикоррозийного покрытия
  • Сваи бывают трёх типов. При покупке это надо учитывать, и приобретать то, что нужно для строительства именно вашего сооружения:

Литые. Наконечники для винтовых свай льют по точным, газифицируемым моделям. Можно не бояться, что лопасть при вкручивании в грунт поломается.

Комбинированные. Они состоят из двух частей – конуса и лопасти, и могут выдерживать нагрузки до 50 тн.

Сварные. На тело сваи с заострённым концом приваривают лопасти. При изготовлении используется плазменная резка.

Их нельзя монтировать в грунтах, в которых находятся многочисленные большие камни, прослойки твёрдого известняка, не говоря уже о просто скалистых участках. Правда, с использованием спецоборудования монтаж произвести можно. Но сколько это будет стоить?

Для некоторых застройщиков, отсутствие подвала в доме — большая проблема. Его, конечно, можно вырыть. Но утепление подвала выльется в копеечку, которая, скорее всего, «съест» всю экономию от применения винтовых свай. И их цена сравняется с ценой ленточного фундамента.

Вот, в принципе, и все недостатки. Первый, правда, и недостатком назвать трудно. Это, скорее, проявление здравого смысла застройщика, и лишнее подтверждение пословицы – мы не так богаты, что бы покупать некачественные вещи.

По мнению специалистов, фундамент на винтовых сваях хорош там, где нельзя использовать  стандартные типы оснований. Если у грунтов высокая влажность, текучесть, промерзаемость, то в этом случае применение винтовых свай будет самым разумным решением.

Отзывы застройщиков, которые применяли такие сваи, положительны, и подтверждают мнение о том, что надо ответственно подходить к выбору производителя.

Как установить винтовые сваи своими руками

Считается, что монтаж винтовых свай, это технологически сложная работа. Что для её выполнения нужны особые знания и дорогостоящая техника. Так ли это?

Если разбить все работы поэтапно, то получится следующая картина:

  • Сначала производится расчёт фундамента на винтовых сваях. Для этого необходимо выполнить геолого-исследовательские работы. Согласно СНиП 2.02.03-85 «Свайные фундаменты», для фундамента, например, дома из сэндвич-панелей в 150 м2, берётся нагрузка в 70 тн, хотя вес такого дома 25-30 тн. Исходя из характеристик несущей способности (они есть у каждого производителя) и результата геологических изысканий, подбирается типоразмер свай, и рассчитывается их количество, сообразуясь с данными СНиП. Длина сваи берётся с учётом глубины промерзания грунта.
  • Необходимо произвести разметку  поля. Для этого, план здания разделяют на прямоугольники, и соблюдают погрешность в 1-2 см, как по диагонали, так и по габаритам.
  • Монтаж винтовых свай своими руками начинаем с углов. Это будут реперные точки для разметки, согласно имеющегося  чертежа.
  • В требуемую точку устанавливаем сваю. Если она длиной до 2,5 м, то в специальное отверстие вставляем прут для завинчивания. Если же свая длиной от 2,5 м до 4 м, то используют удлинитель, и как рычаги — трубы с квадратным сечением 50х50 мм и длиной 3-3,5 метра. Их надевают на технологические «уши» удлинителя, а удлинитель надевают сверху, и скрепляют со сваей по соосным отверстиям.
  • Завинчивают сваю 3-4 человека. С помощью строительного уровня и отвеса, постоянно проверяется вертикальность. Отклонение от вертикальной оси допустимо в 1-2 градуса.
  • После окончания работ, когда сваи завинчены на расчётную глубину (но не менее 1,5 м), с помощью оптического дальномера производится промер высот свайного поля по горизонтали, и обрезка по одному уровню угловой шлифмашиной.
  • После этого, заливаем в сваи раствор бетона. Это укрепляет их, убирает воздух и повышает антикоррозийность внутри тела.
  • Как только бетон застынет, привариваем оголовники. Затем с помощью швеллера (сваркой), или брёвен (шпильками или саморезами), получаем единую конструкцию свайно-винтового фундамента.
  • Все сварочные швы тщательно промазываем антикоррозийной мастикой.

В конце строительства, производят отделку свайного фундамента. По периметру дома закрепляют цокольный сайдинг, декоративные панели, и т.д., оставляя зазор между обшивкой и отмосткой.

Трудно самим выполнить свайный фундамент, или не очень – решать вам. Но в этой связи, следует упомянуть, что многие застройщики, которые нанимали вроде бы «специалистов», получили вместо желанного фундамента километр испорченных нерв.

Писали, что рабочие, вместо того, что бы ввинчивать сваи в грунт, рыли зачем-то ямы под них! Поэтому, желательно, перед тем, как кому-нибудь доверить это важное дело, поинтересоваться, какая технология выполнения работ принята у данной фирмы.

Полезное видео по теме:

greensector.ru

особенности конструкции, преимущества и недостатки

Развитие технологий производства материалов привело к тому, что широкой массе потребителей стали доступны технологии, которые ранее применялись лишь специализированными службами и структурами. В качестве примера можно рассмотреть создание фундамента на винтовых сваях, который обретает всё большую популярность, благодаря своим эксплуатационным характеристикам. О некоторых нюансах технологии монтажа такой основы пойдёт речь далее.

Что такое свайно-винтовой фундамент?

Свайно-винтовой фундамент представляет собой основу для строительства зданий самого разного назначения. Особенность технологии заключается в том, что в качестве опорных элементов используются стальные сваи, оснащённые лопастями, напоминающими резьбу винта (отсюда и название). Сама свая состоит из трёх основных элементов:

  • Нижняя часть. Этот торец сваи имеет, как правило, заострённую форму и здесь с помощью сварки крепятся лопасти.
  • Средняя часть. Составляет «тело» сваи и представляет собой цилиндрическую трубу определённого диаметра.
  • Верхняя часть. Может быть оборудовано отверстиями для установки рычагов, используемых для ввёртывания сваи и опорной площадки, которая будет применяться для крепления обвязки.

Диаметр сваи должен выбираться, исходя из предполагаемой нагрузки – чем выше вес строения, тем больше диаметр. Сваи покрываются специальными антикоррозийными составами, предотвращающими их разрушение в результате воздействия влаги.

Свойства свайного фундамента

Касаемо эксплуатационных характеристик технологии свайно-винтового фундамента необходимо отметить, что здесь можно выделить, как неоспоримые преимущества, так и недостатки.

Преимущества

К числу положительных моментов можно отнести:

  • Простота. Свайно-винтовой фундамент монтируется сравнительно проще, чем привычный ленточный или сплошной вариант изготовления опоры.
  • Быстрота. Свайный фундамент устанавливается быстрее, чем прочие варианты изготовления фундамента.
  • Универсальность. Здесь имеется в виду, что монтаж рассматриваемого типа фундамента возможен практически при любом рельефе поверхности, без сложных работ по выравниванию.
  • Самостоятельность. Все необходимые работы могут быть проведены без применения специальной техники, привлечения наёмных специалистов или привязки к определённому времени года.
  • Вариативность. Свайно-винтовой фундамент может быть смонтирован практически на любом типе грунта, включая условия севера.
  • Модульность. Если в качестве основания для строения использовался свайный фундамент, то не составит проблем расширить его, в случае необходимости возведения пристройки.

Недостатки

Однако у технологии можно выделить и некоторые недостатки, к числу которых относятся:

  • Перед началом работ по монтажу должны быть проведены специальные расчёты, касаемо диаметра свай, расстояния между элементами и глубины их установки.
  • Сам процесс установки свай может потребовать усилий и некоторых базовых навыков, а также привлечения нескольких человек.
  • Для того чтобы такой фундамент стоял долго, необходимо тщательное соблюдение технологии монтажа.

Виды свайно-винтовых фундаментов

Технологию свайно-винтового фундамента можно условно разделить на несколько отдельных типов, которые будут отличаться в зависимости от применяемых свай.

  1. Сваи с имитацией лопастей и специальным зубчатым торцом. Такие опоры обычно используются для монтажа основ под строения на грунтах, подвергаемых сильному промерзанию. Такие условия характерны для северных территорий. Нижний торец сваи имеет зубчатую форму и небольшой ширины лопасти, в результате чего, при ввёртывании её в грунт, он заполняет внутренние полоти, чем укрепляет опору. В случае же необходимости бетонирования сваи грунт изнутри извлекается, после чего заливается бетон.
  2. Сваи для средних типов грунта. Эти сваи наиболее распространены и предназначены для монтажа основ под строения небольшого веса. Применяются на нормальных грунтах с глубиной промерзания до 1.5 метра.
  3. Сваи с широкими лопастями. Этот тип опор используется при проведении работ на пучинистых или рыхлых грунтах. Лопасти такого элемента должны иметь не менее двух полных оборотов вокруг сваи.

Что касается оголовков сваи, то они так же могут несколько отличаться в зависимости от назначения и применяемых материалов для монтажа обвязки.

Монтаж свайно-винтового фундамента: пошаговая инструкция

Монтаж винтового фундамента следует осуществлять в несколько этапов, которые следует рассмотреть отдельно.

Подготовка

Для начала необходимо провести подготовку к работам. Прежде всего, необходимо выполнить анализ грунта, в соответствии с которым, будут проводиться необходимые для монтажа фундамента расчёты. Следует также составить подробный план будущего фундамента. Кроме того, несмотря на минимальные требования по подготовке основания к работам, следует максимально освободить пространство от корней деревьев и кустарников, которые могут серьёзно осложнить работы.

Разметка

Далее, в соответствии с проектом, проводится разметка участка. Для этих целей используются обрезки арматуры и прочный шнур. Суть работ состоит в том, что колья вбиваются по углам будущего фундамента и между ними натягивается шнур. Колья также необходимо установить в местах пересечения стен строения. Эти отметки можно считать основными. Далее, используя их в качестве отправных точек, с шагом около 1.5 метра вбиваются колья по всему периметру фундамента и вдоль внутренних стен.

Земляные работы

Далее следует этап земляных работ. В местах установки кольев разметки снимается верхний слой грунта, на глубину около 10 см и диаметром примерно равным диаметру сваи вместе с лопастями. Здесь важно не перестараться, так как излишнее заглубление или расширение приведёт к снижению устойчивости сваи.

Монтаж свай

Затем вворачиваются сваи. В специальные отверстия в опоре вставляются рычаги, и вращательными движениями свая вкручивается в грунт до необходимой глубины. Важно помнить, что при этом необходим постоянный контроль положения центральной оси сваи, так как отклонения скажутся на устойчивости конструкции. Кроме того, верхние торцы свай должны находиться в одной плоскости, для чего необходимо использовать нивелир. После вворачивания свай, внутрь опор заливается бетонный раствор, который придаст будущей конструкции дополнительную прочность.

Когда все сваи будут установлены, к верхним торцам элементов привариваются горизонтально расположенные пластины, на которые укладываются и крепятся элементы обвязки фундамента. В качестве частей обвязки могут быть использованы деревянные брусья или металлические швеллера.

Монтаж свайно-винтового фундамента может с успехом применяться в качестве опоры под строения хозяйственного или жилого назначения и, при соблюдении необходимых технологических условий способен выполнять свои функции в течение длительного времени.

home-ideas.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
