Назначение гидравлический пресс – Гидравлический пресс: описание, устройство, принцип работы, характеристики. Пресс гидравлический назначение

Принцип работы гидравлического пресса: устройство, описание, поршень

Гидравлический пресс – это оборудование, которое используется в промышленности для разных целей: для сжатия каких-либо изделий, придания им определенной формы, для перемещения тяжелых предметов и прочих производственных нужд.

Пресс

Изобретено полезное устройство было в конце 18-го века и первоначально использовалось чаще всего в сельском хозяйстве: пресс применяли для выжимки соков из ягод и плодов, использовали в процессе получения масла из семян подсолнечника или плодов оливы, применяли для упаковки сена в удобные брикеты.

С развитием промышленности прессы сумели доказать свою полезность и эффективность и в данной области: их активно употребляли для изготовления слитков из различных металлов, для формовки труб, для переработки и прессовки отходов.

Не утратили своей актуальности гидропрессовальные установки и в наши дни: гидропресс можно увидеть на любом промпредприятии, без них невозможен выпуск пластика, резиновой и фанерной продукции. Каково устройство и принцип работы гидравлического пресса разберемся вместе в данной статье.

Как работает гидропресс

Вкратце описать принцип работы гидропресса можно так: конструкция позволяет при приложении незначительного усилия в конкретной зоне получить большее усилие в другой конкретной зоне.

Состоит оборудование из двух соединенных между собой емкостей цилиндрического типа, которые заполняются жидкими веществами — водой, маслом.

При работе агрегата в силу вступают правила гидростатики, и происходит следующий процесс: нажатием на поршень малый в прессе, будет оказано давление на жидкость, находящуюся в малой же цилиндрической емкости. Но поскольку по закону Паскаля давление в жидкостях передается в одинаковой степени во все стороны, то и в емкости большей возникнет давление, только значительно большее, поскольку большей будет площадь емкости.

Этот принцип действия гидропресса широко применяется в промышленности и технике. Однако нужно учитывать, что при расчете мощности увеличенного давления, следует обязательно учитывать и силу трения.

Классификационная градация гидропрессов

Градируется гидравлическое оборудование по техназначению и в зависимости от него может различаться видом узлов, их числом и их положением.

По техназначению классификация гидропрессов будет выглядеть следующим образом:

• оборудование, применяемое в процессах ковальных и штамповочных;
• устройства выдавливающие;
• прессы, производящие листовую штамповку;
• оборудование, применяемое в работах по правке и сборке;
• прессы утилизирующие металлоотходы.

От техназначения агрегата напрямую будет зависеть его конструкция, а именно: форма станины, вид цилиндрических элементов.

Виды цилиндров, применяемых в гидравлическом оборудовании

В гидропрессе цилиндры могут быть разного вида. Вид цилиндров связан с технологическим назначением оборудования. Рассмотрим существующие типы цилиндрических элементов:

Цилиндрические элементы диффренциально-плунжерные или плунжерные. Эти детали считаются элементами примитивного действия. Этот подвид цилиндров применим тогда, когда через активный поршень должна проходить иголка или иной элемент системы;

Поршневые цилиндры обычно задействуются тогда, когда в системе в качестве рабочего жидкостного вещества применяется масло. Кольца поршня будут выступать уплотнителем, необходимым для работы плунжера.

Цилиндры обратного хода применяются тогда, когда гидропресс имеет неподвижную станину и рабочий цилиндрический элемент также располагается в низу конструкции. Элементы обратного хода обеспечивают возвращение движимых частей агрегата в изначальное положение.

В промышленности задействуются разные типы гидропрессовальных конструкций, рассмотреть все существующие разновидности прессов в одной статье невозможно, а потому поговорим в следующем разделе о наиболее распространенной разновидности прибора – прессе п6736 (фото).

Гидропресс п6736: описание установки и сфера применения

Применяется установка для выполнения распрессовочно-запрессовочных работ. Чаще всего п6736 используется в сфере железнодорожного транспорта: при помощи устройства прессуются и распрессовываются пары колес составов, поездов метро, трамваев. Применяется гидропресс для обслуживания транспорта в горнодобывающей и металлургической промышленности. Агрегат указанного типа являет собой горизонтальную установку, состоящую из двух подпорок – передней и задней. Подпорки соединяются между собой парой тяг, а также между ними помещается двигающаяся планка.

Принцип работы гидравлического пресса п6736 заключается в том, что планка и передняя подпорка с прочими элементами образуют систему, на которую ложится прессующее усилие, в передней же части подпорки располагается и цилиндр, который создает нужную силу для прессующего воздействия.

Как работает оборудование

Чтобы запустить пресс в работу – устройство нужно правильно разместить в рабочей зоне. Далее при воздействии на главный цилиндр пресса собственно и осуществляется запрессовочно-расспресовочный процесс. Чтобы было удобнее загружать и удерживать в агрегате изделия – в работе используются крюкообразные подвесы.

Подробнее ознакомиться с правилами работы прессовального оборудования данного типа можно в рабочей инструкции к гидропрессу. Там же будут содержаться полные сведения о технических характеристиках модели.

Управление устройством осуществляется путем нажатия кнопок на специальном пульте, который находится на фасаде передней подпорки агрегата. У планки и электротельферов управление находится на соответствующих кнопочных станциях.

Данный тип гидропресса может работать в трех разных режимах: ручном, наладочном и полуавтоматическом. Выбор режима зависит от того, каким должен быть уровень контроля над проводимыми работами: к примеру, чтобы видеть до какой степени спрессовываются изделия и с какой силой, рекомендуется использовать агрегат в ручном режиме.

metall.trubygid.ru

как выбрать, плюсы и минусы, принцип работы

Количество автомобилей на дорогах растет с каждым днем. Это ведет к появлению большего числа современных автомастерских. Зарабатывает тот, кто оказывает быстрый и качественный сервис по ремонту автомобилей. Необходимым условием хорошо организованной СТО является наличие гидравлического пресса.

Назначение

Устройство гидравлический пресс, с помощью которого можно сжимать, изменять формы, рубить и исполнять множество операций, требуемых больших усилий, получило широкое применение на СТО и в автомастерских. После изобретения гидравлический пресс применялся для пакетирования сена, выдавливания масла и сока.

Позже его эффективно использовали в металлообработке, для брикетирования отходов, прессовки порошковых металлов и др. В современном мире прессы получили широкое применение в машиностроении, производстве пластмассовых и резиновых изделий, фанеры, терсоплиты, при синтезе алмазов и т. д.

Гидравлический пресс изобрел и запатентовал Джозеф Брам в 1795 году.

Гидравлический пресс представляет собой машину, которая передает усилие через жидкость с цилиндра с малым диаметром на цилиндр с большим диаметром. При этом величина усилия увеличивается во столько раз, во сколько площадь поршня большего цилиндра больше площади поршня малого цилиндра.

Виды

Перед тем как купить пресс. необходимо четко определить, для выполнения каких работ его будут использовать и как часто. Исходя из этого подобрать наиболее удобный вариант. Виды гидравлических прессов разнятся в зависимости от способа перемещения прессующей составляющей, крепления, вида привода.

Горизонтальный и вертикальный

Горизонтальный и вертикальный гидравлические прессы отличаются по типу конструкции. Горизонтальную конструкцию применяют для рубки, гибки и правки деталей. Вертикальную используют для запрессовки или распрессовки деталей.

Пресс гидравлический горизонтальный используют для утилизации отходов. Производят прессование гафрокартонной тары, макулатуры, пластиковых бутылок, отходов текстиля, пуха и пера и т. д.

Конструкция горизонтального (вертикального) пресса оснащена прессующей плитой, которая двигается в горизонтальном (вертикальном) направлении.

Напольный и настольный

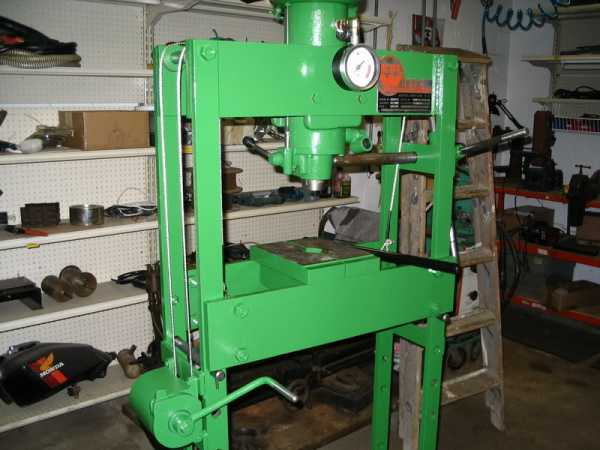

По типу установки прессы гидравлические разделяются на напольные и настольные. Настольный пресс можно поставить на верстаке, но он будет занимать полезный объем, а напольный можно поставить отдельно, но он будет дороже. Прессы разнятся грузоподъёмностью и исходя из этого имеют разные объем и раму для установки в помещении.

Более устойчивым является пресс с напольной установкой. Также напольный пресс имеет широкий диапазон регулировки рабочего стола, что дает возможность работать с деталями различных размеров. К настольным прессам относят машины, способные поднимать до 12 тонн.

Прессы гидравлические с напольной установкой имеют более широкий диапазон грузоподъёмности – до 20 тонн. Эти прессы гидравлические широко используются для ремонта автомобилей в автосервисах на СТО и частных гаражах. С их помощью можно осуществлять сборку и разборку узлов с прессовальными работами, а также гибку и правку, что дает возможность выполнять замену подшипников, сайлентблоков, ремонтировать ходовую часть, а также выполнять калибровку, прошивку, мелкую штамповку.

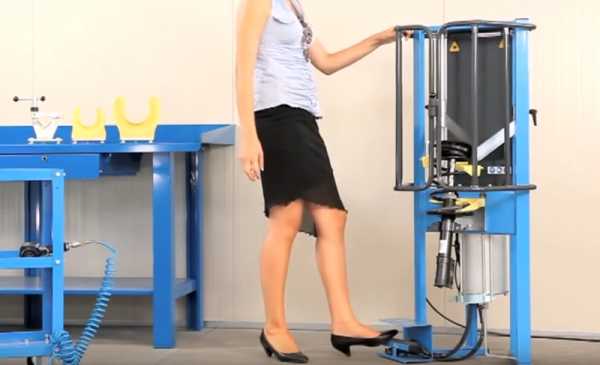

С ножным приводом и с ручным управлением

В основном предлагаемые производителями гидравлические прессы имеют ручное управление. Но существуют образцы, в которых предлагается дополнительно установка педали для регулировки с ножным приводом.

Такой пресс имеет грузоподъёмность в пределах 20-150 тонн и позволяет осуществлять операции, использовав две руки. Педаль для ножного управления предоставляет возможность выполнять работы более точно, быстро и является очень удобной в использовании.

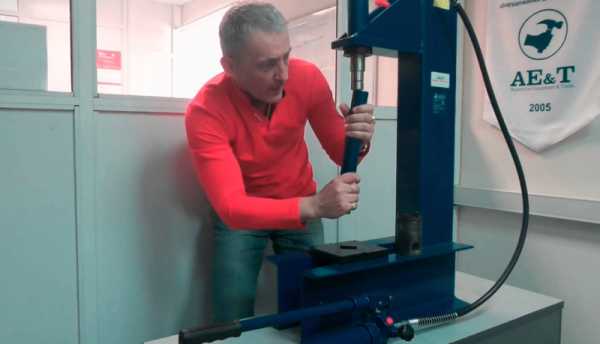

Работает с гидравлическим прессом один человек без особых навыков, который должен соблюдать правила техники безопасности:

• Работу исполнять в удобной одежде без деталей, способных попасть под пресс. Защитить волосы от такого попадания.
• Глаза защищать специальными очками от металлических осколков и частиц.
• Не допускать детей и посторонних в рабочую зону.
• Деталь устанавливать строго по центру пресса.
• Использовать для гидравлических домкратов высококачественные масла.

Пневмогидравлический, электрогидравлический и с ручным гидронасосом

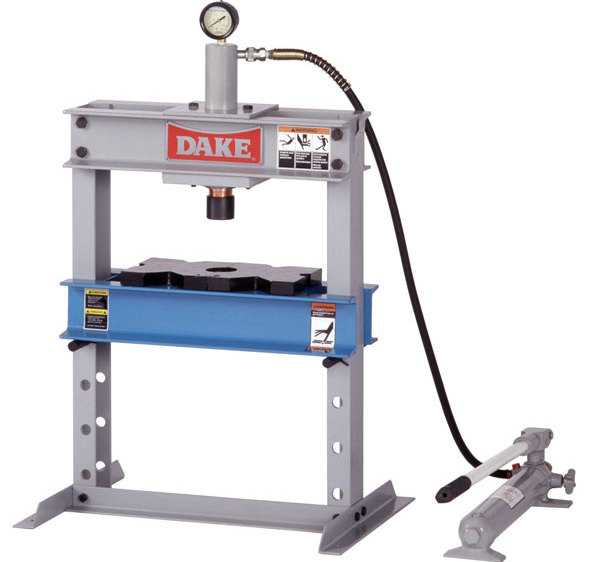

Основным приводом гидравлического пресса является гидронасос с ручным управлением. Этот силовой насос осуществляет возвратно-поступательные движения рабочей части.

Гидроцилиндры могут быть поршневыми или плунжерными. Это зависит от рабочей жидкости, применяемой в прессе. Если жидкость более вязкая (минеральное масло), то используют поршневые цилиндры, в противном случае (водная эмульсия) – плунжерные. Выбор рабочей жидкости определяется назначением и конструкцией пресса.

Насос состоит из корпуса, емкости для жидкости и ручки. За счет зон разного давления совершается нагнетание жидкости в рабочий объем гидроцилиндра пресса и создается необходимое усилие. При достижении максимальной нагрузки в конструкции используется механизм автоматического сброса давления.

Станок, который состоит из пневматического цилиндра и гидравлического усилителя, называется пневмогидравлическим. Рабочее усилие в таком агрегате создается давлением масла на поршень, подъем штока осуществляется сжатым воздухом, который направляется на поршень. Такие прессы развивают усилия до 75 тонн.

Наличие пневмопривода в прессах с усилием до 30 тонн увеличивает максимальную нагрузку и значительно ускоряет работу. Пневмопривод имеет множество преимуществ. С его помощью можно легко регулировать силу зажатия, применяя небольшое усилие, таким образом способствовать повышению производительности труда.

Пневмогидравлический привод не требует подвода электроэнергии, а действует от сжатого воздуха, что значительно повышает безопасность работы во влажных помещениях с горючими материалами.

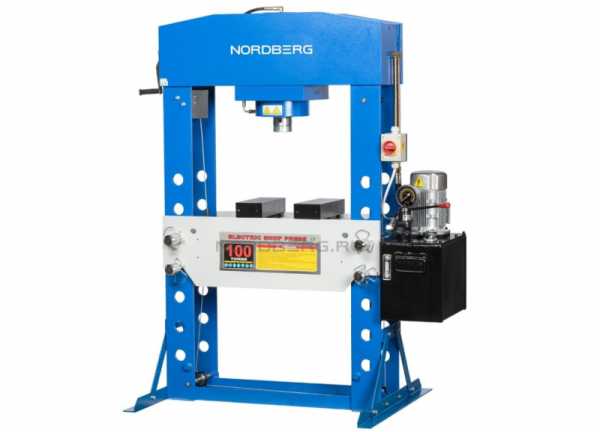

Пресс гидравлический с электроприводом широко используется в промышленности и на производстве. Усилие на поршень осуществляется с помощью работы электродвигателя. Использование такого оборудования позволяет существенно уменьшить время выполнения многих технологических процессов, исполнять операции, требующие большей мощности.

Принцип работы

Принцип работы гидравлического пресса основан на законе Паскаля. Он гласит, что давление передается без изменения в любую точку жидкости. Давление в сообщающихся цилиндрах разных диаметров зависит от прикладываемой силы и площади поверхности поршня. Из равности давлений следует, что при увеличении площади поршня должна возрастать и сила. То есть гидравлический пресс дает выигрыш в силе.

Прикладывая небольшие усилия на малый цилиндр, мы получаем большую силу со стороны большого цилиндра. Спешу заверить, что закон сохранения энергии остается действенным и в работе гидравлического пресса. Выигрывая в силе, мы проигрываем в перемещении. То есть меньший поршень необходимо переместить на большее расстояние, чем переместится в результате поршень с большей площадью поверхности.

Принцип действия гидравлического пресса можно сравнить с работой, используя механический рычаг. Усилие, передаваемое через плечо рычага, увеличивается пропорционально соотношению длин большего плеча к меньшему. В гидравлическом прессе таким рычагом является жидкость, а прилагаемое усилие увеличивается пропорционально площадям рабочей поверхности гидроцилиндров.

Как выбрать

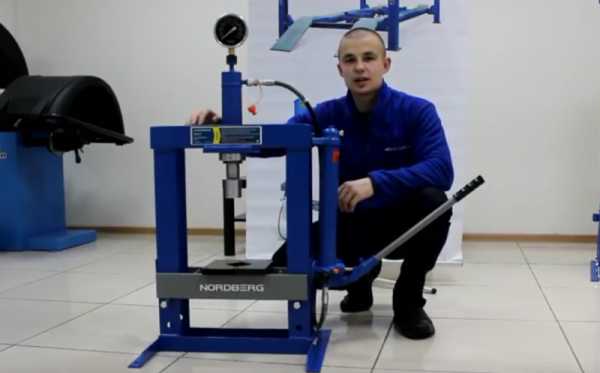

Выбирая пресс гидравлический ручной для гаража, необходимо обратить внимание на основные характеристики устройства и его комплектацию.

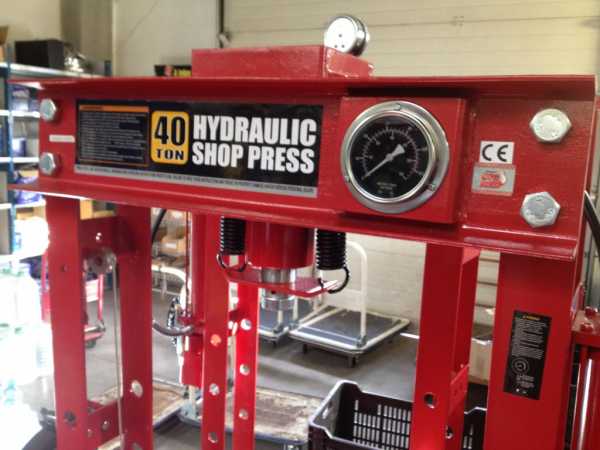

Пресс состоит из рамы со станиной, гидроцилиндра, гидронасоса, манометра. В некоторых моделях насос и цилиндр могут быть совмещены или заменены гидравлическим домкратом. Прессы могут быть под разный тоннаж – от 4 до 30 тонн. Промышленные имеют значительно большую грузоподъемность.

Для гаража достаточно пресса мощностью до 15 тонн.

Прессы могут быть укомплектованы манометром и без него. С помощью манометра можно корректировать именно то усилие, которое необходимо применить к детали. Наличие манометра дает возможность контролировать силу нагрузки. Это является особенно необходимым для прессов большой мощности.

Важной характеристикой пресса считается тип установки. Напольные относятся к более устойчивым и имеют большую регулировку высоты рабочей зоны, что значительно увеличивает диапазон выполняемых работ в зависимости от габаритов деталей.

При покупке гидравлического пресса необходимо убедиться, что рама прибора изготовлена из толстой стали. При непрочной конструкции снизится порог максимальной нагрузки, и это негативно повлияет на его работу. Наличие автоматического возврата поршня позволит сократить физические усилия мастера.

Плюсы и минусы

Станок пресс гидравлический с ручным приводом имеет множество преимуществ:

• Простота конструкции, что сказывается на цене и возможности эксплуатировать прибор длительное время;
• Отсутствие в конструкции предохранительных устройств от перегрузки упрощает и удешевляет прибор;
• Положение подвижного рабочего стола не влияет на рабочее усилие прибора;
• Плавная регулировка рабочего усилия;
• Возможность менять параметры высоты и длины рабочего хода;
• Возможность создавать одинаковое усилие продолжительное время.

К недостаткам гидравлического пресса с ручным управлением относится небольшая скорость рабочей поверхности. Устранение этого недостатка невозможно, поскольку может привести к возникновению гидравлического удара в момент контакта рабочей поверхности с деталью, что приведет к поломке прибора.

В настоящее время представить себе автосервис или современный гараж без гидравлического пресса невозможно. Исходя из предназначения, характеристик прибора и ценового диапазона, можно подобрать необходимое устройство, которое будет служить длительное время.

stogear.pro

Устройство гидравлического пресса: принцип работы, схема

Современные механизмы, машины и станки, не смотря на кажущееся сложное устройство, представляют собой совокупность так называемых простых машин – рычагов, винтов, воротов и тому подобного. Принцип работы даже очень сложных приборов основывается на основополагающих законах природы, которые изучает наука физика. Рассмотрим в качестве примера устройство и принцип работы гидравлического пресса.

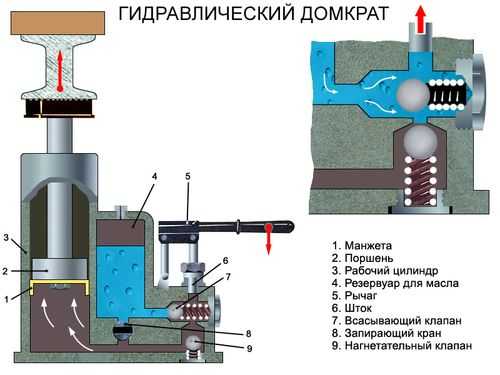

Гидравлический домкрат

Что такое гидравлический пресс

Гидравлический пресс – машина, создающая усилие, значительно превосходящее изначально приложенное. Название «пресс» довольно условно: такие устройства часто действительно используют для сжатия или прессования. Например, для получения растительного масла семена масличных культур сильно спрессовывают, выдавливая масло. В промышленности гидравлические прессы применяются для изготовления изделий методом штамповки.

Но принцип устройства гидравлического пресса можно использовать и в других сферах. Самый простой пример: гидравлический домкрат – механизм, позволяющий приложением относительно небольшого усилия человеческих рук поднимать грузы, масса которых заведомо превышает возможности человека. На этом же принципе – использовании гидравлической энергии, построено действие самых разных механизмов:

• гидравлического тормоза;
• гидравлического амортизатора;
• гидравлического привода;
• гидравлического насоса.

Популярность механизмов такого рода в самых разных областях техники связана с тем, что огромная энергия может передаваться с помощью довольно простого устройства, состоящего из тонких и гибких шлангов. Промышленные многотонные прессы, стрелы кранов и экскаваторов – все эти незаменимые в современном мире машины эффективно работают именно благодаря гидравлике. Помимо промышленных устройств гигантской мощности, есть множество ручных механизмов, например, домкратов, струбцин и небольших прессов.

Как работает гидравлический пресс

Чтобы понять, как работает этот механизм, нужно вспомнить, что такое сообщающиеся сосуды. Этим термином в физике называют сосуды, соединенные между собой и заполненные однородной жидкостью. Закон о сообщающихся сосудах говорит, что находящаяся в покое однородная жидкость в сообщающихся сосудах находится на одном уровне.

Если мы нарушаем состояние покоя жидкости в одном из сосудов, например, доливая жидкость, или оказывая давление на ее поверхность, чтобы привести систему в равновесное состояние, к которому стремится любая система, в остальных сообщающихся с данным, сосудах повысится уровень жидкости. Происходит это на основании другого физического закона, названного по имени ученого, сформулировавшего его – закона Паскаля. Закон Паскаля заключается в следующем: давление в жидкости или газе распространяется во все точки одинаково.

На чем же основан принцип работы любого гидравлического механизма? Почему человек может с легкостью поднять автомобиль, весящий больше тонны, чтобы поменять колесо?

Математически закон Паскаля имеет такой вид:

Давление P зависит прямо пропорционально от приложенной силы F. Это понятно – чем сильнее давить, тем больше давление. И обратно пропорционально от площади прилагаемой силы.

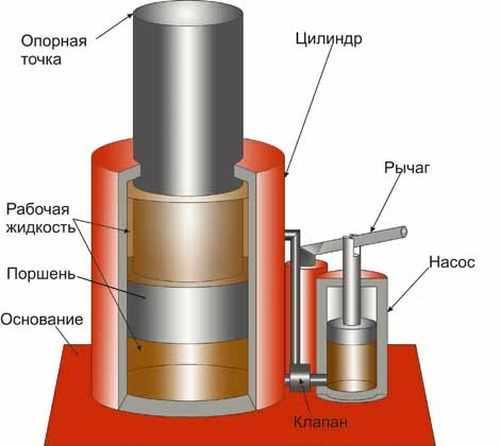

Любая гидравлическая машина представляет собой сообщающиеся сосуды с поршнями. Принципиальная схема и устройство гидравлического пресса показаны на фото.

Представьте, что мы надавили на поршень в большем сосуде. По закону Паскаля в жидкости сосуда начало распространятся давление, а по закону о сообщающихся сосудах, чтобы скомпенсировать это давление, в малом сосуде поршень поднялся. Причем, если в большом сосуде поршень сдвинулся на одно расстояние, то в малом сосуде это расстояние будет в несколько раз больше.

Проводя опыт, или математический расчет, несложно заметить закономерность: расстояние, на которые сдвигаются поршни в сосудах разного диаметра, зависят от соотношения меньшей площади поршня к большой. Тоже произойдет, если наоборот, силу прикладывать к меньшему поршню.

По закону Паскаля, если давление, полученное действием силы, приложенной к единице площади поршня малого цилиндра, во всех направлениях распространяется одинаково, то на большой поршень будет оказываться тоже давление, только увеличенное на столько, насколько площадь второго поршня больше площади меньшего.

В этом и заключается физика и устройство гидравлического пресса: выигрыш в силе зависит от соотношения площадей поршней. Кстати, в гидравлическом амортизаторе используется обратное соотношение: большое усилие гасится гидравликой амортизатора.

На видео представлена работа модели гидравлического пресса, которая наглядно иллюстрирует, каково действие этого механизма.

Устройство и работа гидравлического пресса подчиняется золотому правилу механики: выигрывая в силе, проигрываем в расстоянии.

От теории к практике

Блез Паскаль, теоретически продумав принцип работы гидравлического пресса, назвал его «машиной для увеличения сил». Но с момента теоретических изысканий до практического воплощения прошло более ста лет. Причиной такого запаздывания была не бесполезность изобретения – выгоды машины для увеличения силы очевидны. Конструкторами предпринимались многочисленные попытки соорудить это механизм. Проблема была в сложности создания уплотнительной прокладки, которая позволяла бы плотно прилегать поршню к стенкам сосуда и в тоже время, давать возможность ему легко скользить, сводя к минимуму издержки на трение – резины ведь тогда еще не было.

Проблема решилась только в 1795 году, когда английским изобретателем Джозефом Брамой был запатентован механизм, получивший название «пресс Брама». Позднее это устройство стали называть гидравлическим прессом. Схема действия прибора, теоретически изложенная Паскалем и воплощенная в прессе Брамы, нисколько не изменилась за прошедшие столетья.

metall.trubygid.ru

Гидравлический пресс: принцип действия



С какой силой вы можете сжать в руках какой-либо предмет? Возможно, вы силач, и сил у вас очень много. Однако, каким бы силачом вы ни были, вы не сможете вручную выжать масло из семян подсолнуха. Для этого нужен пресс.

При этом, имея даже небольшой гидравлический пресс и зная физику, можно умножить силу своих рук в десятки и даже сотни раз.

И тогда вы без проблем сможете выжать масло, смять пластиковые бутылки и картон и даже огромную кучу жестяных банок превратить в небольшую стопку жестяных лепешек.

На чем же основан принцип работы гидравлического пресса, что он позволяет буквально из ничего умножать приложенную силу во много раз?

Принцип работы гидравлического пресса

Гидравлический пресс – это машина для обработки материалов давлением, приводимая в действие сдавливаемой жидкостью. В основе ее работы лежит закон Паскаля, который, кстати, и изобрел гидравлический пресс, только называл он его «машиной для увеличения сил».

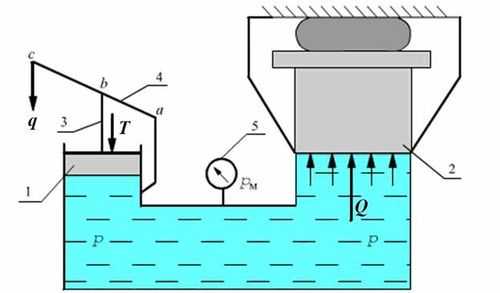

Состоит гидравлический пресс из двух соединенных между собой сосудов различного сечения, наполненных минеральным маслом или водой. Так как давление в жидкостях передается одинаково во все стороны, то приложив некоторое давление на жидкость в малом сосуде, мы получим такое же давление в большом сосуде на единицу площади.

Но, так как сечение большого сосуда будет значительно больше, то и давление, оказываемое по всей площади сечения, будет больше во столько раз, во сколько раз больше площадь этого сечения.

А, поместив между столбом жидкости в большем сосуде и неподвижной опорой некоторое тело, мы и получим давление на тело, превосходящее приложенное в несколько раз.

Например, если разница в сечениях сосуда у нас стократна, то и сила, получаемая на выходе, будет больше приложенной в сто раз. Вот таким образом и можно увеличить силу своих рук во много раз, не применяя дополнительные источники сил.

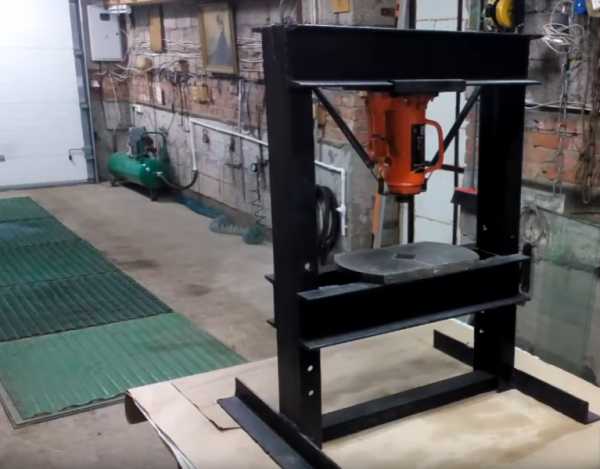

Гидравлический пресс своими руками

Промышленность выпускает различные варианты прессов разного назначения. Без них немыслимо производство картона, фанеры. В металлургии применение прессов стало неотъемлемой частью практически всех процессов обработки металлов.

Гидравлические устройства, основанные на том же принципе, в наше время являются совершенно привычными деталями автомобилей, велосипедов и так далее.

Однако, пресс гидравлический можно изготовить и своими руками. Причем, часто, как показывает опыт, самодельный гидравлический пресс не только не уступает заводским аналогам, но и превосходит их.

Для этого необходимо наличие некоторых инструментов, правильно приделанных рук и, естественно, «соображалки». Чертежей и рекомендаций, как сделать гидравлический пресс в домашних условиях в интернете предостаточно, главное – это соблюдайте правила техники безопасности.

И изготовление пресса обойдется вам в сумму в несколько раз меньшую, чем при покупке заводского варианта.

Нужна помощь в учебе?

Предыдущая тема: Манометры: трубчатый металлический и жидкостный, принцип действия
Следующая тема:&nbsp&nbsp&nbspДействие жидкости и газа на погруженное в них тело

Все неприличные комментарии будут удаляться.

www.nado5.ru

описание, устройство, принцип работы, характеристики

Обработка различных материалов под сильным физическим давлением позволяет выполнять штамповку, рубку, правку и другие операции. Подобные работы организуются в строительстве, на производствах, в транспортной сфере и автосервисах. Технические условия для них чаще всего создают посредством гидравлического пресса, который управляется непосредственно оператором без силовых вспомогательных узлов.

Общие сведения об агрегате

Прессовочное оборудование давно используется человечеством как простой в и то же время эффективный инструмент для оказания силового воздействия на заготовку. По мере развития концепции поршневых механизмов появлялись все более сложные вариации оборудования и сегодня на рынке можно найти технологичные пневмогидравлические и электрогидравлические модификации. Они работают посредством дополнительной силовой установки и не требуют прямого участия человека в этом процессе. Чем же на этом фоне выигрывают вертикальные гидравлические прессы, работающие от физической силы? Прежде всего, у них более низкая стоимость и полная независимость от стороннего энергоснабжения и приводных механизмов. Агрегат полностью автономен и требует лишь периодического обслуживания с заменой масла.

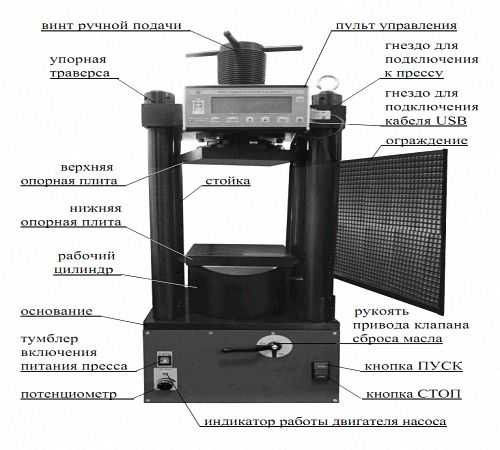

Конструкция пресса

Сразу надо подчеркнуть, что сегодня выпускаются модели разного типа, как в конструкционном, так и в функциональном отношении. К примеру, настольный гидравлический пресс может устанавливаться на стационарный верстак и выполнять мелкоформатную правку автомобильных запчастей. Классические вертикальные установки применяются на производствах в поточной штамповке различных изделий и заготовок. То есть как минимум у данного оборудования могут быть разные размеры.

Но, независимо от форм-фактора, в основе любого пресса такого типа лежит высокопрочная колонная станина с надежной платформой. На этой базе закрепляются функциональные узлы и вспомогательные детали. Типовое устройство гидравлического пресса предусматривает наличие двух цилиндров с разным диаметром, которые сообщаются между собой. Их ниши заполняются специальной жидкостью, которая не влияет на металл конструкции, но при этом выполняет задачи поддержки давления.

Принцип действия

Агрегаты работают по принципам гидростатики. В частности, действует закон, по которому давление, оказываемое на покоящийся газ или жидкость, будет равномерно передаваться по всем направлениям, связанным с этими средами. Это значит, что при оказании давления на один из вышеупомянутых цилиндров, жидкость во втором будет поднимать шток или поршень. При этом за счет разности между объемами цилиндров можно получить дополнительное усилие гидравлического пресса, которое и задействуется в оказании давления уже на заготовку. То есть если раньше данный механизм использовался как средство подъема, то по мере развития технологии был освоен и обратный эффект, успешно применяемый сегодня в металлопереработке. От операций деформирования заготовок инженеры постепенно перешли к механической резке, рубке и т. д.

Технические характеристики

Чтобы агрегат не разочаровал в процессе эксплуатации своими параметрами и возможностями, следует заранее ознакомиться с тем, по каким в принципе характеристикам оценивается подобное оборудование. Начать стоит с максимального усилия, которое выражается в тоннах. Это величина нагрузки, оказываемой поршнем на заготовку. Среднее усилие гидравлического пресса – 20 тонн, а крайние значения можно представить диапазоном от 5 до 50 тонн.

В бытовых условиях для гаража или небольшой слесарной мастерской вполне можно ограничиться нагрузкой до 10 тонн. На крупных же производствах, которые работают с твердотельными материалами, требуемый силовой потенциал может оставлять и более 50 тонн. К слову, термообработанные детали обслуживаются станками, усилие которых составляет 65 тонн. Чтобы не ошибиться в выборе нагрузки для конкретной заготовки, следует обращаться к манометрам – это встраиваемые в конструкцию прессов устройства, показывающие текущее рабочее давление.

Значимым технико-эксплуатационным параметром является и рабочий ход. Данная характеристика гидравлического пресса определяет максимальные размеры доступных для обработки деталей и в среднем варьируется от 110 до 235 мм. С точки зрения удобства обращения с заготовками будет нелишним заранее продумать и конструкционные особенности. Например, какой лучше агрегат подойдет – напольный или настольный. А также оценить высоту подъема пресса, которая тоже иногда выступает ограничителем для загрузки крупноформатных заготовок.

Подготовка пресса к работе

Перед выполнением технических операций следует детально ознакомиться с параметрами конкретного агрегата, что позволит минимизировать риск поломки. Далее проверяются следующие узлы и детали:

• Крепежные соединения. Затягиваются все гайки, кронштейны и винты. Особое внимание уделяется рукоятке, которая непосредственно направляет усилие на станок. Важно учитывать, что работа гидравлического пресса сопровождается высокими нагрузками и вибрациями. Если в конструкции изначально присутствует слабое место, то в процессе работы оно разболтается еще больше, что может привести к поломке или травме.
• Оценивается свободный ход всех движимых частей агрегата. При необходимости нужно заменить воду или техническое масло в цилиндрах. Например, каждую рабочую смену рекомендуется смазывать солидолом колонны прессов и плунжерные механизмы.
• Клапанные штоки и уплотнители плунжеров просматриваются на наличие физических дефектов. Чтобы своевременно ликвидировать возможные утечки жидкости, эти части следует проверять до и после работы.

Советы по обращению с технической жидкостью

В самой операции обновления воды и масла в гидравлическом оборудовании нет ничего сложного, однако есть хитрости, которые помогут сэкономить на этом расходнике. Например, эксплуатационные характеристики масла в виде термостойкости, адгезии и вязкости дольше сохранятся, если на всем периоде хранения и непосредственного использования жидкость предохранять от попадания мелкой пыли, сора и грязи. Также рекомендуется защищать состав от прямых солнечных лучей и попадания воздуха.

О потере рабочих свойств будет свидетельствовать потемнение жидкости, образование в составе шлаков и органических кислот. Опять же, сохранение эксплуатационных качеств имеет значение в первую очередь для самого гидравлического пресса, поверхностей его конструкции, которые имеют прямой контакт с техническим маслом и водяным наполнителем.

Если же масло засорилось, то не стоит торопиться с полной заменой. Можно выполнить его очистку при помощи специальных фильтров. В слесарных мастерских и на производствах для этих целей применяют мембранные устройства из перфорированной жести. Проволочные и матерчатые прослойки фильтра также позволят избавиться от мелких загрязнений.

Устранение неисправностей

О наличии поломок будут свидетельствовать нехарактерные стуки, чрезмерные вибрации или недостаточно мощное усилие при опускании клапана. Среди причин некорректной работы агрегата может быть завоздушивание в цилиндрах, неправильная регулировка конструкции, ошибки при замене клапанов и штоков, а также заклинивания отдельных функциональных деталей. В каждом случае будет своя последовательность действий, направленных на восстановление работоспособности оборудования, а в домашних условиях можно выполнить следующие ремонтные операции:

• Полная регулировка хода клапана гидравлического пресса, а также устранение зазоров и лишнего воздуха.
• Если обнаружены нестыковки в подключении труб для слива жидкости или других коммуникаций к системе цилиндров, то компенсировать нарушения можно будет дроссельными шайбами, правильно подобрав диаметр.
• Заедания и клины устраняются только в ходе разборки проблемного механизма. Профилактика подобных ситуаций выражается в своевременной и достаточной смазке рабочих поверхностей.

Правильный уход за станком

Чтобы не просто исключить риск названных выше неисправностей, но и продлить базовый эксплуатационный срок агрегата и его деталей, следует поддерживать его состояние в надлежащем виде. Залог исправной работы и долговечности – чистые внешние и особенно внутренние поверхности. Грязь, пыль, инородные предметы и прочий мусор – все это должно вовремя устраняться. Для дежурной протирки поверхностей используется хлопчатобумажная ткань, которая эффективно собирает не только загрязнения, но и влагу.

Поскольку ручной гидравлический пресс имеет в конструкции немало труднодоступных пазов и отверстий, то в комплексном уходе не обойтись без компрессора с клининговым пистолетом. Подача сжатого воздуха прочистит эти зоны, устранив забившиеся загрязнения. Еще один способ борьбы с грязью в труднодоступных местах – обработка тонкой палочкой с намотанной чистящей салфеткой или куском материи. Ткань изначально можно смочить в моющем средстве для металлических поверхностей.

Производители гидравлических прессов

Высокомощные агрегаты с качественной сборкой и элементной базой выпускают компании TORIN, Ombra и Sivik. В частности, хорошие отзывы получает агрегат TY50001 на 50 тонн от фирмы TORIN. Производитель AE&T, напротив, славится удачно скомпонованными станками малой производительности – например, можно выделить модификацию T61204 на 4 тонны, предназначенную для работы с деталями жесткой посадки. В отечественном сегменте выделяются компании «СОРОКИН» и «ШТОК», тоже по большей части предлагающие оборудование начального уровня. В качестве универсального гидравлического пресса на 20 тонн можно приобрести достойную модель SD0805C с ножным приводом от предприятия «Станкоимпорт».

Применение оборудования

Несмотря на морально устаревший принцип действия, а точнее, подход к его применению, гидросистемы на ручной тяге все еще используются в самых разных областях производства, строительства и бытового хозяйства. С помощью таких агрегатов изготавливают пиломатериалы, выдавливают пластики по формам, режут металлические заготовки и производят отбортовку. В обычных гаражах можно встретить настольный гидравлический пресс, который позволяет без помощи специалистов выполнять гибку отдельных частей кузова, деталей ходовой части и т. д. В профессиональных автомастерских на мощных станках выполняют правку валов, запрессовывают подшипники и втулки, а также исправляют крупноформатные элементы с большим сечением.

Заключение

Подбирая подходящее оборудование для оказания силового давления, следует учесть несколько моментов. Во-первых, базовые технико-эксплуатационные характеристики. Во-вторых, саму схему работы, обусловленную конструкционными и функциональными возможностями конкретного станка. И также не стоит забывать, что ручной гидравлический пресс входит в широкую группу оборудования, работающего под высоким давлением за счет жидкости. Будет нелишним в принципе оценить целесообразность приобретения именно такого типа прессовочной техники. Все-таки по удобству и нагрузочному усилию она уступает пневматическим и электротехническим аналогам. Но, с другой стороны, ручные гидросистемы дешевле стоят и не зависят от других источников энергии.

fb.ru

Гидравлические прессы. Общие сведения. Основные узлы и их назначения. Гидравлический пресс назначение

Особенности гидравлического пресса

Значительная часть автосервисов предлагает своим клиентам услуги, связанные с исправлением дефектов кузова. К таковым дефектам относятся всевозможные вмятины, прогибы и т.д. Если площадь дефекта относительно небольшая, его можно устранить при помощи ручного инструмента. Но для выполнения кузовных работ большого объема необходимо применять специальное оборудование.

Гидравлический пресс и его назначение

Таким оборудованием является гидравлический пресс, предназначенный для выправления вмятин глубиной от 3 мм и шириной от 5 мм. Это достаточно компактный по размерам, но очень производительный агрегат, управляемый оператором при помощи специального пульта. С помощью пресса можно буквально за несколько часов:

• полностью восстановить геометрию даже сильно поврежденного кузова;
• выправить даже самые глубокие вмятины;
• произвести кузовные работы на капоте и дверях транспортного средства.

Некоторые образцы данного оборудования представлены здесь: http://www.minford.by.

Особенности конструкции и функционирования

Внешне пресс с гидравлическим приводом чем-то напоминает стоечный подъемник. В нем также имеются две стойки, между которыми находится широкая платформа. На нее укладывается и надежно фиксируется поврежденная деталь – крыло, капот и пр. Сверху на нее опускается правильный инструмент, который и обеспечивает выравнивание поврежденного листа металла.

Другими ключевыми конструктивными элементами пресса являются:

• гидравлический привод, в котором циркулируют масла и особые жидкости. В отличие от электрического, гидравлический агрегат более экономичный и менее капризен в обслуживании;
• трансмиссия, обеспечивающая соединение правильного органа с гидроприводом;
• роликовые элементы на опорах. За счет их пресс можно с легкостью перемещать по территории СТО, устанавливая его там, где оператору удобнее всего работать.

Нужно учитывать обрабатываемый материал

Важный нюанс: выправляющая сила агрегата достаточно большая, поэтому при работе с ним необходимо учитывать

pellete.ru

Принцип работы и ремонт гидравлических прессов

Устройство, принцип работы и ремонт гидравлических прессов

/ремонт прессов/

Качественный ремонт прессов в Беларуси и России.

Гидравлический пресс — это устройство для получения высокого давления сжатия какого-то вещества, вытеснение жидкостей, изменения формы изделий, подъема и перемещения тяжестей. Возникнув в конце XVIII века, гидравлический пресс использовался в основном для пакетирования сена, выдавливания виноградного сока, отжима масла и др.. Позже его стали применять для ковки слитков, промышленного листового и объемной штамповки, гибки, правки, выдавливания труб и профилей, брикетирования отходов, прессования порошковых материалов, покрытия кабелей металлической оболочкой и т.д. В настоящее время гидравлические прессы используются практически на каждом промышленном предприятии. Оборудование незаменимо на производстве изделий из пластмассы, резины, фанеры, алмазов и текстолита.

Принцип работы гидравлического пресса

Гидравлический пресс — это машина, которая позволяет при приложении малого усилия в одном месте, получать большое в другом месте. Его конструкция базируется на двух соединенных цилиндрах (с поршнями) разного диаметра, заполненных водой, маслом или другой жидкостью. По законам гидростатики давление (сила, действующая на единицу площади) в любом месте жидкости (или газа), находящегося в состоянии покоя, одинаковый во всех направлениях и одинаково передается во всем объеме.

Это закон Паскаля, названный по имени французского философа и ученого Б. Паскаля. Если до малого поршня приложить силу F1, то давление в жидкости увеличится на величину F1/S1, где S1 — площадь малого поршня. Это давление передастся большому поршню, а значит: F1 / S1 = F2 / S2, откуда F2 = (A2/A1) F1. Если площадь S2 гораздо больше площади S1, то сила F2 будет намного больше силы F1.

Такой принцип действия гидравлического пресса широко используется в технике. Следует иметь в виду, что работа, которая осуществляется силой F1, должна (при пренебрежении трением) равна работе, совершаемой против силы F2. Если через l обозначить перемещение поршня, то это можно записать в виде F1l1 = F2l2, откуда l2 = (F1/F2) l1, то есть перемещение большого поршня гораздо меньше, чем малого.

Классификация гидравлических прессов

 Гидравлические прессы в зависимости от технологического назначения отличаются друг от друга конструкцией основных узлов, их расположением и количеством, а также величиной основных параметров Pн, Z, H, A? B (Z — открытая высота штампового пространства; H — полный ход подвижной перекладины; A ? B — размеры стола).

По технологическому назначению гидравлические прессы подразделяют на прессы для металла и для неметаллических материалов. В свою очередь прессы для металла подразделяют на пять групп:

• для ковки и штамповки;
• для выдавливания;
• для листовой штамповки;
• для правильных и сборочных работ;
• для обработки металлических отходов.

Из-за большого многообразия типов гидравлических прессов приведем значения номинальных усилий PH наиболее распространенных.

Из прессов первой группы можно назвать следующие: ковочные — свободная ковка со штамповкой в подкладных штампах, Рн = 5-120 МН; штамповочные — горячо объемная штамповка деталей из магниевых и алюминиевых сплавов, Рн = 10-700 МН; прошивные — глубокая горячая прошивка стальных заготовок в закрытой матрице, Рн = 1,5-30 МН; протяженные — протягивание стальных поковок через кольца, Рн = 0,75-15 МН.

Из второй группы прессов можно отметить прессы трубопруткови и прутков-профильные — прессование цветных сплавов и стали, Рн = 0,4-120 МН.

С третьей группы назовем следующие прессы: листоштамповочных простого действия, Рн = 0,5-10 МН; вытяжные — глубокая вытяжка цилиндрических деталей, Рн = 0,3-4 МН, для штамповки резиной Рн = 20-200 МН, для бортування, фланцювання , кузнечно-прессового оборудования толстолистового материала, Рн = 3-45 МН; гибкие — сгибание толстолистового материала в горячем состоянии, Рн = 3-200 МН.

С пятой группы отметим гидравлические прессы пакетировочные и Брикетировочные для прессования отходов типа металлической стружки и обрезков листового металла, Рн = 1-6 МН. Гидравлические прессы для неметаллических материалов включают прессы порошков, пластмасс и для прессования древесностружечных листов и плит.

Технологическое назначение гидравлического пресса определяет конструкцию станины (колонна, двухстоечная, одностоечная, специальная), тип, исполнение и число цилиндров (плунжерный, дифференциально-плунжерный, поршневой и т. д.).

Цилиндры плунжерного и дифференциально-плунжерного типа являются цилиндрами простого действия. Рабочий цилиндр дифференциально-плунжерного типа применяется в случае, когда через рабочий плунжер, например, должна проходить игла. Цилиндры поршневого типа чаще применяются при использовании масла в качестве рабочей жидкости. В этом случае уплотнительным элементом самого поршня будут поршневые кольца. Цилиндр поршневого типа является цилиндром двойного действия.

У гидравлического пресса с нижним расположением рабочего цилиндра и неподвижной станиной могут применяться и цилиндры обратного хода, в этом случае возврат подвижных частей в исходное положение происходит под действием их веса. Рабочий цилиндр при этом соединяется с наполнительным баком.

По количеству рабочих цилиндров прессы подразделяются на одно-, двух-, трех- и многоцилиндровые.

Привод и оборудование гидропрессовых установок

В состав гидравлической прессовой установки входят:

• собственно гидравлический пресс;
• рабочая жидкость;
• источник жидкости высокого давления;
• привод;
• приемники для жидкости — баки;
• трубопровод с соответствующей аппаратурой, соединяющий все указанные элементы в единую систему;
• электропривод.

Тип привода определяется источником жидкости высокого давления, который питает пресс во время рабочего хода. Оно значительно влияет на схему и действие гидропрессового установки, в связи с чем последние классифицируют по этому признаку.

При насосных безакумуляторних приводах питание гидравлического пресса рабочей жидкостью высокого давления осуществляется непосредственно от насосов.

В насосно-аккумуляторных приводов прессов относят приводы, которые осуществляют питание гидравлического пресса рабочей жидкостью при рабочем ходе одновременно от аккумулятора и насоса.

В мультипликаторных приводах питание пресса во время рабочего хода осуществляется мультипликатором, который подает рабочую жидкость определенными порциями в гидравлический пресс. Мультипликатор — это что-то вроде одноцилиндрового насоса. Тип привода характеризует принципиальные свойства прессовой установки.

Для характеристики гидропрессового установки необходимо указывать не только тип привода, а род рабочей жидкости, который применяется определяет конструктивные особенности прессовой установки, например, маслонасосные безакумуляторний привод.

При насосно-аккумуляторном приводе аккумулятор накапливает энергию в течение полного цикла работы гидравлического пресса для осуществления рабочего хода. В результате нагрузка насоса и электродвигателя становится равномерным. Недостаток насосно-аккумуляторной поводу в том, что расход энергии не зависит от сопротивления поковки.

Для насосного безакумуляторного поводу мощность насоса и электродвигателей определяется максимальной мощностью развивается прессом. Привод расходует энергию в соответствии с работой, которую осуществляют гидравлическим прессом.

Ремонт гидрораспределителей гидропресса следует проводить у специалистов, а не самостоятельно.

Привод от парового или воздушного мультипликатора расходует энергию независимо от сопротивления поковки. Он может обеспечить большого количества коротких ходов, часто повторяются. Привод от механического мультипликатора обеспечивает расход энергии в зависимости от осуществляемой работы, большое количество ходов, повторяются, и постоянный уровень проникновения бойка в металл.

Ремонт гидравлических прессов

Прежде чем браться за техобслуживание и тем более ремонт гидросистем прессов, советуем правильно оценить свои силы и знания в области гидравлики. Мы настоятельно рекомендуем сначала пройти курсы повышения квалификации по специальности гидравлика, в крайнем случае  можно пройти дистанционные курсы гидравликов, тем более, что заказать этот курс можно не выходя из дома. Это вам обойдётся несопоставимо дешевле, чем если станет ваш гидропресс, из-за того, что вы залили в него не то масло, или смешали с другим (Этого делать ни в коем случае нельзя — смотри «Базовый курс практической гидравлики, там сказано, что после этого будет), после чего переклинит распределитель, в результате чего выйдет из строя насос. В итоге этот пресс будут смотреть уже специалисты сервиса.

Гидравлическое промышленное оборудование стоит достаточно дорого, стоимость некоторых прессов очень велика, а потому ремонт гидросистем является услугой нужной и востребованной. При этом, конечно же, возникает ряд вопросов, с которыми сталкивается владелец гидравлического оборудования – что, к примеру, выгоднее, ремонт, или приобретение новых деталей, особенно если надо провести ремонт гидронасоса, а то и всего пресса?

Как правило, приобретение новых деталей или пресса – мера крайняя, вынужденная, когда опытный специалист по гидравлической, электрической и электронной системам пришел к выводу, что ремонт не поможет наладить высокопроизводительную работоспособность и восстановить ее эксплуатационные характеристики.

Гидравлика прессов основана на работе нескольких цилиндров, которые работают в тактовом режиме, и если хотя бы один цилиндр или система управления выходят из строя, то в целом конструкция не работает в правильном направлении, а то и вообще останавливается. Для решения этой проблемы необходимо участие специалиста-гидравлика.

На многочисленных предприятиях, где пресс, как система общего функционала постоянно востребована, поломка данного агрегата чревата неприятными последствиями. Поэтому очень важно своевременно осуществить наладку, чтобы избежать более сложных проблем и не останавливать производственный процесс. Для выполнения работ по ремонту гидравлических прессов специалист-гидравлик выезжает к заказчику.

Основные виды ремонта осуществляемые специалистами УП»Белгидросила»:

• ремонт гидравлики, замена резинотехнических изделий;
• ремонт электрооборудования;
• ремонт гидроавтоматики и электроавтоматики;
• пусконаладочные работы.



Дистанционное образование по гидравлике!

belgidrosila.ru
