Чертёж — это… Что такое Чертёж?

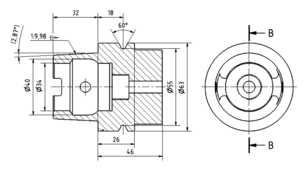

У этого термина существуют и другие значения, см. Чертеж. Чертёж детали

Чертёж — документ, содержащий контурное изображение изделия и другие данные, необходимые как для изготовления, контроля и идентификации изделия, так и для операций с самим документом.

Чертёж — один из видов конструкторских документов^[1] и, с другой стороны, — один из видов графической модели изделия.

Основные требования к выполнению чертежей изложены в ГОСТ 2.109-73.^[2]

Форматы листа

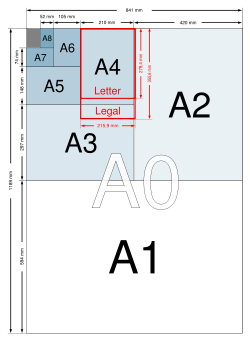

Форматы листа

Международный стандарт размеров листов, ISO 216 (ГОСТ 2.301-68^[3]), построен на основе немецкого стандарта размеров листов DIN 476. В стандарте ISO отношение ширины к длине листов различных форматов одинаково, и составляет , Или примерно 1:1,4142. Базовым форматом листа является A0, площадь которого равна 1 м². Каждый из следующих форматов листов A1, A2, A3 и т. д., имеет вдвое меньшую площадь, чем предыдущий. Эти форматы по ГОСТ 2.302-68 имеют название «основные форматы».

Основной формат — формат конструкторского документа, которому отдают предпочтение, размеры сторон которого составляют 1189×841 мм (A0) или полученный последовательным делением его на две равные части параллельно меньшей стороны до формата 297×210 мм (A4).

Дополнительный формат — формат конструкторского документа, который образуют увеличением меньшей стороны любого основного формата на величину, кратную её размеру.^[3]

Масштабы

Изображение предмета на чертеже может быть выполнено в натуральную величину, уменьшенным или увеличенным. Отношение всех линейных размеров изображения предмета на чертеже к их натуральной величине называется масштабом.

ГОСТ 2.302-68 устанавливает следующий ряд масштабов изображений на чертежах:

• масштабы уменьшения — 1:2; 1:2,5; 1:4; 1:5; 1:10; 1:15; 1:20; 1:25; 1:40; 1:75; 1:100, 1 : 200;
• натуральная величина — 1:1;
• масштабы увеличения — 2:1; 2,5:1; 4:1; 5:1; 10:1; 40:1; 50:1; 100:1.

Линии

Основными элементами любого чертежа являются линии. В зависимости от их назначения они имеют соответствующие тип и толщину. Изображение предметов на чертеже является сочетанием различных типов линий.

Типы линий, их назначение и толщина установлены ГОСТ 2.303-68 (ISO 128). Сплошная толстая основная линия принята за исходную. Толщина её S должна выбираться в пределах от 0,5 до 1,4 мм. Она выбирается в зависимости от величины и сложности изображения, формата листа и назначения чертежа. Исходя из толщины сплошной толстой основной линии выбирают толщину других линий при условии, что для каждого типа линий в пределах одного чертежа на всех изображениях она будет одинаковой.

Виды, толщины и назначения линий по ГОСТ 2.303-68:

Название	Толщина относительно основной линии	Основное назначение
Сплошная толстая	S	Линии видимого контура. Линии перехода видимые. Линии контура сечения (вынесенного и входящего в состав разреза).
Сплошная тонкая	От S/3 до S/2	Линии контура наложенного сечения. Линии размерные и выносные. Линии штриховки. Линии-выноски. Полки линий-выносок и подчеркивание надписей. Линии ограничения выносных элементов на видах, разрезах и сечениях. Линии перехода воображаемые. Следы плоскостей, линии построения характерных точек при специальных построениях.
Сплошная волнистая	От S/3 до S/2	Линии обрыва. Линии разграничения вида и разреза.
Штриховая	От S/3 до S/2	Линии невидимого контура. Линии перехода невидимые.
Штрих-пунктирная тонкая	От S/3 до S/2	Линии осевые и центровые. Линии сечений, являющиеся осями симметрии для наложенных или вынесенных сечений.
Штрих-пунктирная утолщённая	От S/3 до 2/3S	Линии, обозначающие поверхности, подлежащие термообработке или покрытию. Линии для изображения элементов, расположенных перед секущей плоскостью.
Разомкнутая	От S до 1,5 S	Линии сечений.
Сплошная тонкая с изломом	От S/3 до S/2	Длинные линии обрыва.
Штрих-пунктирная с двумя точками тонкая	От S/3 до S/2	Линии сгиба на развертках. Линии для изображения частей изделий в крайних или промежуточных положениях. Линии для изображения развертки, совмещенной с видом.

• Образцы линий
•

  Сплошная толстая

•

  Сплошная тонкая

•

  Сплошная волнистая

•
•

  Штрих-пунктирная тонкая

•

  Штрих-пунктирная утолщенная

•

• Сплошная тонкая с изломом
•

  Штрих-пунктирная с двумя точками тонкая

Черчение

График за работой План правительственного здания

Когда изображают предметы приёмами черчения, не полагаются на один глазомер и верность руки, а пользуются разными вспомогательными инструментами. Зато от чертежа требуется точное воспроизведение размеров предмета, в определённом масштабе, вследствие чего перспективное изображение употребляется весьма редко (так как оно искажает размеры частей) и заменяется проекциями, по правилам начертательной геометрии. С развитием применений графической статики при помощи черчения стали легко и быстро решать множество численных задач, встречающихся при проектировании сооружений и машин и требующих сложных алгебраических выкладок.

Под именем «геометрическое черчение» подразумевают особый подготовительный предмет программы начальных технических училищ: чтобы приступить к изучению искусства черчения ученикам показывают приёмы употребления чертёжных инструментов и заставляют решать на бумаге разные геометрические задачи. Начиная с действительно нужных, как проведение параллельных и перпендикулярных прямых, деления прямых и углов на равные части, построения фигур в разных масштабах, доходят до решения довольно сложных частных задач и построения разных плоских кривых и правильных узоров, выбранных лишь с целью «набить руку» и достигнуть некоторой степени геометрического «развития». Затем уже переходят к «проекционному черчению»: практическому изучению начертательной геометрии и разных систем проекций, на ней основанных. Эти научные основы черчения разрабатываются дальше сообразно специальностям, требующим разнообразных результатов, достигаемых особыми приёмами и навыками. Черчение географических и топографических карт, ситуационных и межевых планов требует соблюдения большой точности в размерах и раскрашивания условными красками и приёмами. Архитектурное черчение пользуется другими условными обозначениями и приёмами, но тоже требует точного соблюдения размеров, так как их определяют при пользовании планом непосредственным измерением при помощи циркуля и масштаба. В заводских чертежах, даваемых в руки рабочим-исполнителям, большей частью допускается более грубое исполнение, потому что главные размеры обыкновенно надписываются, а самые чертежи часто исполняются в натуральную величину.

В старину было принято тщательно отделывать все инженерные, архитектурные и машиностроительные чертежи: вычерчивать тонкими линиями, тщательно раскрашивать и даже оттенять округлые поверхности размыванием туши.

В архитектуре

Чертёжные инструменты

Некоторые современные инструменты:

Данные в этой статье приведены по состоянию на конец XIX века. Вы можете помочь, обновив информацию в статье.

Когда чертёж большой или подлежит раскрашиванию, бумагу для него необходимо натягивать на чертёжную доску. Хорошая чертёжная доска должна представлять совершенно плоскую гладкую поверхность и быть достаточно мягкой, чтобы в неё легко было вкалывать кнопки для прикалывания бумаги. Поэтому чертёжные доски делают из липового, соснового или ольхового дерева, а более твёрдые сорта не годятся. Дерево, как известно, способно коробиться от высыхания, поэтому для получения хорошей чертёжной доски необходимо принимать различные меры. Дерево выбирают прямослойное, по возможности без сучков: по поверхностным трещинам на кромке легко заметить, что волокна в дереве изогнуты почти всегда по винтовой линии, обыкновенно очень крутой. Если доску из такого дерева выстрогать совершенно плоско, то она станет «косой плоскостью», то есть параболическим гиперболоидом, когда подсохнет. Если же она отсыреет, то скрутится в обратную сторону и образует поверхность такого же рода, но неспособную совпадать с первой. Прямослойное же дерево сгибается в цилиндрическую поверхность. На основании этого, выбрав доски, их распиливают вдоль пополам и склеивают в щиты, перевернув каждую на 180° относительно соседних: вследствие этого вместо одной цилиндрической поверхности при короблении получается волнистая, менее удаляющаяся от плоскости. Доски берут полуторадюймовые и с задней стороны забивают «шпонки» в «награтку». Кромки острагивают как можно прямее, так как ими пользуются для проведения параллельных линий, а сучки на лицевой стороне выдалбливают и заклеивают кусочками дерева из той же доски. Через несколько месяцев пребывания в отопляемой комнате новая доска сильно покоробится, тогда её отсылают к столяру для поправки: пока толщина достаточна, он может её снова выстрогать плоско, но это становится невозможным, если её очень много «повело». После первой неизбежной поправки доска будет изменяться мало, но всё-таки требует по временам перестрагивания. Иногда требуется, чтобы доска была легка: тогда её делают пустой, наклеивая тонкие щиты с обеих сторон рамки. Такая работа удаётся лишь при употреблении очень сухого и долго выдержанного дерева. В старину делали доски в виде рамы, заполненной филёнкой «заподлицо», но такие доски при высыхании непременно дают щели по бокам, а отсырев, распирают шипы своей рамки. Склеивают также чертёжные доски из нескольких слоев перекрещивающихся тонких фанерок, но при всей своей прочности и лёгкости они становятся неправильно-волнистыми при изменении своей начальной степени сухости. Если надо пользоваться обеими поверхностями доски, то её делают с «торцовыми награтками» из твёрдого дерева, то есть «фальц» выбирают в самих награтках, а торцовые кромки щита обделывают соответственным образом и забивают в этот фальц. Для черчения доску кладут на стол так, чтобы свет падал с левой руки работающего и спереди, иначе придется проводить линии по теневой стороне линеек и угольников. При покрытии красками, доску приходится слегка наклонять, чтобы жидкая краска сама стекала в одну сторону, когда же чертёж очень велик, доску удобно очень сильно наклонять и работать стоя, иначе придётся ложиться на стол, чтобы дотянуться до более отдалённого края. Придумано много более или менее сложных станков для этой цели; довольно удобен американский. В нём доска D лежит на козлах, одна рама aca цельная, тогда как другая состоит из неизменяемой части d и переставной bb; цепочки fmf позволяют делать ещё меньшие изменения наклона. Для удобства работы на сильно наклонённой чертёжной доске необходима особо приспособленная горизонтальная линейка («винкель»), скользящая параллельно самой себе по направляющим, устроенным по бокам доски, и снабжённая закраиной, как школьная чёрная доска: без этого нельзя выпустить из рук ни одного инструмента, ибо скатится на пол. Для наклеивания бумаги на доску её изнанку смачивают равномерно водой при помощи чистой губки и кладут этой стороной на доску (изнанку бумаги можно отличить от лица рассматривая её против света, при скользящем освещении на изнанке виднее отпечатки проволочной ткани, на которой вычерпывали бумажную массу для образования листов). Затем на ширину пальца от края кладут на неё крепкую линейку, отгибают кверху край бумаги и, нажимая на линейку одной рукой, другой намазывают кистью нижнюю поверхность бумаги и доску клейстером или густым раствором гуммиарабика. Притерев намазанный край тряпкой через подложенный лист обёрточной бумаги, повторяют то же самое с тремя оставшимися краями листа, стараясь при этом натянуть середину без складок. После этого смачивают и лицевую сторону губкой, не намачивая на этот раз приклеенных краёв, и оставляют сохнуть.

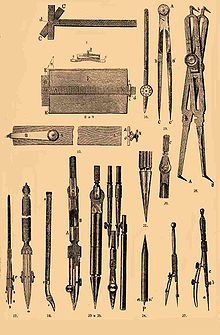

Список чертёжных инструментов и их использование

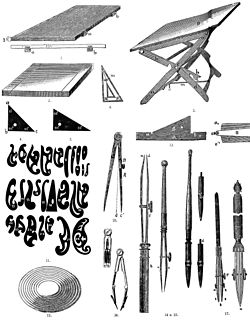

Простая односторонняя доска. Доска с торцевыми награтками. Американский станок. Угольники. Рейсшины. Хомутик и пружины. Эксцентрическая линейка. Лекала. Лекало для параболы. Штриховальная линейка. Рейсфедеры. Калиберный рейсфедер. Двойной рейсфедер. Криволинейный рейсфедер. Рапидограф. Простой циркуль. Державка. Конические ножки циркуля. Волосной циркуль. Круговой циркуль. Складной циркуль. Кронциркуль. Пропорциональный циркуль.	Чертёжные инструменты. Рис. 1	Чертёжные инструменты. Рис. 2

Для проведения прямых служат чертёжные линейки, угольники и рейсшины или винкели; успех работы зависит от правильности, исправности и целесообразного устройства этих приспособлений. Лучшим материалом служит прямослойное грушевое дерево, но немногие мастера умеют так его выбирать и обрабатывать, чтобы оно впоследствии не изменяло своей формы. Лучшие линейки получаются из Парижа, с клеймами H. Oliverau, Hudelo и E. S. с изображением циркуля, треугольника и транспортира; немецкие изделия не уступают этим в тщательности отделки, но скоро искривляются при работе. Толщина должна быть около 2 мм; направляет собственно верхнее ребро, так как черту всегда проводят немного отступив от линейки; поэтому при очень толстой линейке черта легко выходит волнистой вследствие небольших изменений наклона карандаша, а при очень тонкой тушь легко может пристать к дереву и произвести кляксу. Угольники делают вырезанными из дощечки, а очень большие в виде рамки. Вследствие усыхания дерева, гипотенуза треугольников, вырезанных из сплошной доски, не может сохранить своей первоначальной прямизны, и поэтому надёжнее пользоваться одними катетами, когда это возможно. Используются углы в 45, 60 и 30°, но обычно острые углы делают наугад. Медные вставки не приносят никакой пользы, так как не прочны. О правильности линейки можно судить глазом, визируя против света вдоль её ребра; ещё точнее можно проверить три линейки: они не должны пропускать света, когда их накладывают рёбрами попарно, одна на другую. Совпадение же рёбер только двух линеек может произойти, если они представляют выпуклую и вогнутую дугу одного и того же круга. Маленькие неточности линеек можно исправлять, притирая ребро на листе мелкой стеклянной бумаги, положенном на плоскую доску, а грубые выбоины сострагивают хорошим фуганком, очень остро выточенным, удобнее всего на «стусле». Для проведения параллельных линий приходится заставлять угольник скользить по неподвижной линейке, удобнее для этого «рейсшина»: её поперечная часть толще продольной и скользит по краю чертёжной доски. Обыкновенно приходится проводить много горизонтальных и вертикальных линий; если кромки доски аккуратно под прямым углом, можно ими пользоваться при неподвижной поперечной части рейсшины; для наклонных, половину этой части можно поворачивать и закреплять винтом. На фиг. 8 таблицы представлена доска F с рейсшиной АА’, которой поперечная часть B скользит по фальцу в кромке ЕЕ доски, в то время как на правую кромку опирается пружина cc хомутика d. Такое приспособление особенно удобно для Ч. на сильно наклонной доске; для вертикальных линий ставят угольник u (изображённый пунктиром на фиг. 8). Из этой фигуры ясно, что поперечина B должна быть заподлицо с поверхностью доски, а линейка АА’ выше, иначе нельзя будет подводить угольник близко к левому краю в удобном для черчения положении. Существует много конструкций, позволяющих изменять угол винкеля на желаемое число градусов, исправлять его положение микрометрическим винтом и т. п. Почти все это оказалось неудобным или непрочным. При вычерчивании зубчатых колёс и т. п. фигур приходится проводить много прямых, сходящихся в одной точке: можно просто вколоть в это место булавку, такой же толщины, как острие карандаша, и прикладывать к ней один конец линейки; удобнее «эксцентрическая линейка» АА. У одного конца поворачивается и закрепляется винтом N медный рычажок B, снабжённый иглой O, которую можно отвернуть сколько угодно и заставить край линейки направиться через центр или проходить на определённом расстоянии от него.

Криволинейные линейки называются лекалами; их обыкновенно вырезывают из грушевого дерева и придают очень фантастические формы, причём, однако, в одном лекале соединяют обыкновенно части однородных геометрически кривых. Изготовляют и систематические подборы для употребительных кривых, например для параболы. Лекалами пользуются для Ч. кривых по точкам. Когда кривизна плавная, можно изогнуть упругую стальную полоску так, чтобы она проходила через заданные точки и обвести по её краю; для успеха полоску приходится придерживать помощнику или прижимать особыми грузами. Для дуг круга очень большого радиуса существуют особые механизмы Чебышева и князя Гагарина, изгибающие упругую полосу по заданному радиусу. Опытный чертёжник очень скоро делает штриховку параллельными линиями, передвигая угольник по рейсшине от руки, не нуждаясь для этого в особых приспособлениях, которые существуют в большом числе. Самое простое изображено на фиг. 13 таблицы: угольник B может скользить по вырезу ab линейки A. Придвинув его к a, проводят черту, придвинув к b, проводят вторую; затем, придержав B, передвигают A вправо, и повторяют прежнее. Многие изобретатели старались с большим или меньшим успехом сделать расстояния между штрихами переменными. Кроме дерева, угольники делают из рогового каучука и из целлулоида. Каучук менее изменчив, чем дерево, он коробится лишь от довольно сильного нагревания, но он чёрен, грязи и пятен от туши на нём не видно, и поэтому он легко грязнит бумагу. Целлулоид, может быть, окажется удобен, так как в последние годы ему успели придать большую прочность и меньшую возгораемость. Металлические линейки слишком тяжелы, а медные к тому ещё сами марают бумагу; стальные употребляются только для обрезки готовых чертежей.

Главным орудием чертёжника служит чертёжное перо или «рейсфедер». Он состоит из двух пружинящих створок aa, винта с и ручки b, между створками жидкая тушь держится вследствие капиллярности; если обе створки хорошо прилегают к бумаге, то тушь пристаёт к ней между ними, черта выходит резко ограниченная. Новейший тип, изготовляемый Керном и Гизи в Швейцарии, а также Герлахом в Варшаве, короче и крепче, чтобы устранить суживание щели от надавливания на линейку; он вытачивается из одного куска, снабжается продольным прорезом и винтом a для укрепления в ручке. Для тонких линий концы закругляют острее, а для толстых — тупее, чтобы между широкими створками держалось побольше чернил. В старину делали одну створку на шарнире, чтобы удобнее чистить, но шарнир очень скоро расшатывается, а вычистить и так не трудно бумажкой, смочив рейсфедер в воде. Линии толще 1 мм трудно провести сразу, обыкновенно проводят много лишь тонких линий. Поэтому для хорошего рейсфедера нужны следующие качества: обе его створки должны прикасаться одновременно к бумаге; когда черта проводится на удобном расстоянии от линейки, края створок должны быть гладки и тонки, но не резать бумаги. К ширине щели прибавляется и ширина прикасающихся краёв створок, так что для тонкой черты они должны быть тонки, но не остры. Щель между створками клинообразна, а сбоку они заточены округло, значит, черта будет выходить тоньше, когда рейсфедер держат вертикально, и тем шире, чем он наклоннее. Но по устройству руки человеческой наклон этот сам собой меняется, когда ведут длинную черту, и чертёжнику надо много навыка, чтобы избежать этого недостатка. Поэтому самые кончики должны быть изнутри немного отогнуты, чтобы при обычной ширине черты их внутренние поверхности были близки к параллельности. Несознательное соблюдение этого условия и делает то, что иной рейсфедер работает лучше других. От употребления рейсфедеры скоро тупятся, но чертёжник легко может исправлять их сам; для литографов концы створок закаливают, в таком случае их надо притачивать на бруске, а обыкновенным, мягким можно возвратить прежнюю форму мелким напилком. Сначала, свинтив створки до взаимного прикосновения, кончики обтачивают с боков, не обращая внимания на то, что края становятся толще. Сделав это, рейсфедер раскрывают на обычную ширину и удостоверяются, что обе створки прикасаются, когда черта проводится на удобном расстоянии от линейки. После этого можно восстановить параллелизм внутренних поверхностей створок у самого конца для наибольшего их сближения и тщательно их сгладить наждачной бумагой. Если при этом слишком округлятся края с внутренней стороны, их следует снова подточить по бокам. Тогда надо внимательно подточить створки снаружи, пока их кромки не станут почти остры. Чтобы они не резали бумагу, надо взять кусочек самой мелкой наждачной бумаги, положить его на довольно мягкую подкладку, например на толстую пропускную бумагу, и провести по ней раскрытым рейсфедером раза два, намеренно много меняя его наклон по ту и другую сторону вертикальной линии. Неровности краёв сгладятся, и рейсфедер станет чертить чисто и мягко. Если он ещё режет бумагу, надо повторить приём, но осторожно, а то внутренние края слишком округлятся и тонкие черты нельзя будет проводить. Для быстрой установки на заданную толщину черты удобен «калиберный» рейсфедер; для толстых линий — двойные рейсфедеры: можно запустить тушь в концы 1 и 3 рейсфедеров a и b и, проведя сразу двойную черту, заполнить промежуток между ними кисточкой, или же, сблизив винтом Роба концы, ввести тушь и в промежуток 2. При этом для очень широких линий туши не хватает, и легко сделать кляксу. Для облегчения черчения по лекалам рейсфедер делают искривлённым; когда гайка A отпущена, он поворачивается около оси ручки, в B. Для пунктирных линий придумано много приспособлений, но все они не годятся или работают слишком медленно.

Классический «циркуль» сильно изменился в последнее время. Форма его головки A не особенно удобна для поворачивания, а стальные концы CB и C1B1 своими острыми рёбрами размалывают центры в бумаге. Поэтому к шарниру стали приделывать цилиндрическую державку, а кончики стали делать коническими. Для удобства установки в «волосном» циркуле одну ножку AC1 укрепляют на пружине, сгибаемой винтом B до положения C. Трёхконечный циркуль употребляется редко, хотя он довольно удобен для перечерчивания небольших чертежей: две ножки остаются неизменными, а третью ставят в переносимую точку чертежа, когда первые две воткнуты на старых местах. Круговой циркуль нового типа, с переменными ножками, трубчатого типа и вставки держатся одним трением. Для центра вставляется особая булавка, изображённая в увеличенном виде на фиг. 24 таблицы: заплечико m и мешает острию рейсфедера рвать и растирать бумагу. В другую ножку можно вставлять карандаш, или рейсфедер, или же удлиняющее колено для тех же принадлежностей. Круговой рейсфедер снабжается шарниром, чтобы его можно было устанавливать под тем же углом наклона к бумаге при разных раскрытиях циркуля. Делают и складные, карманные циркули; на фиг. 26 таблицы изображён «русский циркуль», как его называют французы. Для очень маленьких кружков приходится употреблять «кронциркуль»; его делают и с карандашной трубкой. При снимании копии чертежа в изменённом масштабе удобен пропорциональный циркуль. У него концы Aa и Bb загнуты вбок; этим достигается вертикальность накола и неизменяемость отношения плеч, когда приходится подтачивать концы. Ящик с чертёжными инструментами носит название «готовальни».

См. также

Примечания

Литература

Зачем нужен рабочий чертеж? | МирКБ

Существует множество рабочих сфер, в которых активно используются рабочие чертежи детали. Такой документ содержит подробное описание изделия, которого достаточно для его производства или использования. Они соответствуют ряду установленных требований и содержит необходимый минимум информации.

Рабочий чертеж отражает специфику изделия. Такая документация активно используется во многих областях. В первую очередь стоит назвать производства – налаживание линии невозможно без подобного описания будущего изделия. Оно определяет, каким требованиям должна соответствовать готовая продукция. Помимо этого, рабочий чертеж детали активно используется в следующих сферах:

1. Изготовление различной продукции с помощью станков. Как правило, подобное оборудование является многофункциональным и может использоваться для создания различных изделий. Каких именно – определит чертеж конкретной детали.
2. Различные строительные и монтажные работы.
3. Создание изделий с помощью лекала.

Таким образом, наличие чертежа детали является обязательным требованием для различных сфер, связанных с созданием новой продукции. Именно на этапе создания такой документации вносятся основные правки и изменения, которые влияют на характеристики и конечный внешний вид продукции.

Основные требования, которым должна соответствовать документация

Как правило, подобная документация делится на две части – графическую и текстовую. Первая содержит подробное изображение изделия. По сути, эта часть рабочего чертежа является проекцией будущей продукции. Разумеется, графическая часть дополняется различными сносками и пометками. Текстовая часть представляет собой словесное описание детали. В целом данная документация содержит следующую информацию:

1. Основные требования, которым должна соответствовать продукция. Здесь также описываются основные свойства детали.
2. Чертеж любой детали также содержит описание материала, который будет использоваться при изготовлении. В этом пункте также перечисляются его возможные заменители, которые имеют похожие характеристики.
3. Размер каждой составляющей детали. Как правило, этот пункт подробно описывается в текстовой части. Однако такие отметки должны быть и в самом рабочем чертеже. Помимо этого, обязательно указываются допустимые отклонения, которые не повлияют на качество изделия.
4. Основные свойства покрытия и степень ее обработки, а также перечисление пересекающихся элементов.
5. Месторасположение каждой детали и возможные варианты смещения.
6. Информация, которая должна отмечаться в маркировке. В этом пункте также отмечается ее месторасположение на чертеже.

Помимо этого, документация содержит рекомендации, которых нужно придерживаться при настройке и регулировке изделия.

Другая информация, которая содержится в чертеже

Чертеж детали часто содержит различные вспомогательные сведения. Ведь основное предназначение такой документации – максимально упростить производство детали. По этой причине такое описание часто содержит следующую информацию:

1. Требования, которым должен соответствовать процесс заготовки, предварительной обработки продукции.
2. Чертеж детали часто описывает такие характеристики, как электрические свойства, влажность, твердость изделия.
3. Уровень виброустойчивости, бесшумности или самоторможения детали.
4. Способы, которые можно использовать для тестирования продукции. Здесь также должны быть условия, которым должны соответствовать такие испытания.
5. В чертеже часто описывают правила хранения и транспортировки готовых изделий. Довольно часто подобная продукция требует определенного температурного режима.
6. Условия, в которых допустима эксплуатация детали, а также рекомендации по ее использованию.

Помимо этого, подобные чертежи часто содержат ссылки на дополнительную документацию с техническими требованиями и характеристиками, которых нет в основном описании.

Строительные рабочие чертежи

Отдельно стоит выделить строительные чертежи, которые имеют определенную специфику. Они используются при возведении различных зданий и сооружений. При этом они могут описывать как и весь объект в целом, так и его часть. Как правило, в чертеже содержится следующая информация:

1. Общие сведения о проекте, которые выносятся на заглавный лист.
2. Непосредственно чертежи, которые описывают детали строительства. Как правило, в таких описаниях их несколько.
3. Схемы, согласно которым устанавливается расположение каждого элемента.
4. Детализированные чертежи – на тот случай, если отдельная часть проекта требует дополнительной конкретизации.
5. Описание узлов и их соединения друг с другом.

Помимо этого, чертежи содержат подробное описание используемых материалов – их твердость, прочность, виброустойчивость, гибкость, износостойкость и т.д.  Как и в прошлом случае, в этом пункте перечисляются возможные заменители.

Создание 3Д модели по рабочему чертежу

Как правило, именно эта документация используется для 3Д моделирования. Эта процедура является следующим этапом при планировании производства. Для создания трехмерной модели используются характеристики, которые есть в чертеже.

Однако в отличие от подобной документации, 3Д проекция позволяет более точно оценить внешний вид будущей детали. Она также покажет возможные недочеты, которые можно своевременно исправить.

Рабочие чертежи узлов

Такую документацию также стоит описать отдельно, так как она имеет свои особенности. Как правило, подобные чертежа содержат следующую информацию:

1. Сведения о привязочных материалах. Здесь описываются такие детали, как разбивочная ось, ось элемента, отметки уровней.
2. Подробные расчеты креплений, а также усилия, которые для них необходимы. Как правило, такая информация подается в формате таблицы.
3. Характеристики, которым должны соответствовать используемые фасонки. Обычно наибольшее значение имеет их толщина.
4. Подробное описание применяемых креплений. Здесь содержится информация о размерах шва, типах сварных соединений, вид, количество и диаметр болтов и т.д.

Любой вид чертежа является основополагающим документом для рабочего, ведь он содержит всю необходимую информацию.

Чертёж — Википедия

Пример чертежа детали

Чертёж — представляет собой его графическое изображение, выполненное в определенном масштабе, с указанием размеров и условно выраженных технических условий, соблюдение которых должно быть обеспечено при изготовлении изделия.В чертеже используются чертёжные инструменты

Краткие сведения

Чертёж — один из видов конструкторских документов^[1], содержащий данные для производства и/или эксплуатации изделия. Правила графического отображения вырабатывались веками и установившаяся сейчас система практически едина для всех стран и в наибольшей степени соответствует особенностям человеческого мозга в восприятии объектов окружающего мира. Современным высокотехнологическим машинам для работы чертежи не нужны — они работают с математическими моделями объектов. Легко прослеживается связь — образец эталон — математическая модель — воспроизведение её в металле.

Чертеж детали – изображение изделия, изготавливаемого из однородного по наименованию и марке материала, без применения сборочных операций. Например: вал, втулка, литой корпус, резиновая манжета (неармированная). К деталям относятся так же изделия, подвергнутые покрытиям (защитным или декоративным), или изготовленные с применением местной сварки, пайки, склейки. К примеру: корпус, покрытый грунтовкой; стальная гайка, подвергнутый цинкованию; коробка, изготовленная сваркой из одного листа металла, и т.п.

Чертеж сборочная единицы – изображение изделия, состоящего из двух и более составных частей, соединённых между собой на предприятии-изготовителе сборочными операциями (сшиванием, свинчиванием, сваркой, пайкой, клёпкой, развальцовкой, склеиванием, соединение металлическими скобками и т.д.).

Например: станок, конвейер, литейный ковш, мотор-редуктор, сварной корпус и т.д.

Сборочный чертёж – документ, содержащий изображение сборочной единицы и данные, необходимые для её сборки и контроля.

Сборочный чертеж

Человек должен настроить машину и проконтролировать величину отклонений геометрии продукции от эталонной модели. В традиционном для 20-го века производственном процессе, при котором функции системы управления выполняет человек, для обеспечения удобства в восприятии им, изготавливаемого объекта, вместо математической модели используют графическую модель на бумажном носителе. Для сокращения объемов информации, модель разбивают на элементарные геометрические фигуры, фактически выполняя этим графическое кодирование — знак диаметра и две цифры несут информацию об объекте в математике известном как «геометрическое место точек равно удаленных…». Работать геометрическими формами сложно — если поверхность не сводится к элементарным геометрическим формам — её выводят по точкам.

А точечные поверхности воспроизводят путём интерполяции их различного рода устройствами имеющими программное управление (в том числе и механическими копирами). Здесь имеет место следующая связь — образец эталон — графическая модель — воспроизведение её в металле. Удобства очевидны: графическая модель — чертеж, легко тиражируется, она дешева — можно напечатать большое количество экземпляров. Именно удобство в работе позволяет чертежам, как сейчас, так и в обозримом будущем, оставаться полноправными участниками производственного процесса: машины работают с 3D моделями, а человек с чертежами. Пока трудно представить, что у рабочего в тумбочке рядом с фрезами лежит планшет или ноутбук и вряд-ли такое произойдет в ближайшее время, так как размеры чертежа порой достигают нескольких метров и рассматривать такое чудо на экране 10″ просто неудобно, а голографические чертежи которые могли бы и подойти для этих целей, пока еще не разработаны конструкторами, и на их разработку, и внедрение, нужно время, но даже и при их внедрении в производство, чертежи все равно остаются быть незаменимыми, так как они представляют собой копию электронной закодированной информации, и при поломке электроники, и полной утрате электронных файлов с помещенной на них информацией, по чертежам можно гораздо быстрее, наглядным образом, ознакомиться с этой информацией вновь, а так же и предотвратить в определенных случаях возможность её утраты.

Таким образом, чертежи выполняются по правилам, представляющим собой правила кодирования информации об объекте, с целью сокращения её объема.

Принятые в России основные требования к выполнению чертежей изложены в ГОСТ 2.109-73^[2].

История чертежа

Древний мир

История возникновения и развития науки об изображении предметов на плоскости берет своё начало в далеком прошлом. Ещё не зная бумаги и карандашей, человек с помощью угля, мела или ещё какого-нибудь другого красящего вещества изображал на стенах своих жилищ предметы из окружающей его природы. Чаще всего это были рисунки животных и птиц, охота на которых служила человеку источником существования.

Древние египтяне передавали свои мысли и представления с помощью знаков-рисунков, которые называются иероглифами.

Длинными строчками выстраивались на плитках и стенах змеи, совы, ястребы, руки, головы, люди, жуки. Среди них всевозможные фигуры: квадраты, треугольники, круги, петли.

Ученые проследили длинный путь от картинки до современных букв. И те, и другие знаки не чужды друг другу. Оба вида изображений служат одной цели: передать сообщение от одного человека другому.

Появление чертежей связано с практической деятельностью человека — строительством укреплений, городских построек. Первоначально их выполняли прямо на земле. Но также археологами были обнаружены чертежи, выполненные на камне, папирусе, глиняных дощечках, пергаменте, а более поздние — на бумаге. Для записей на папирусе древние египтяне делали первые чернила из золы корней папируса, которую смешивали с клейким соком акации или вишни, а древним грекам были известны графитовые стержни для письма и рисования.

Исследователи утверждают, что деревянная линейка и циркуль являются самыми древними чертежными инструментами. Потому что удивительно ровные прямые линии и правильные круги, например, на стенах и куполах храмов и домов Вавилонии и Ассирии невозможно было бы провести без специальных инструментов. Железным и бронзовым циркулям, найденным при раскопках в разных местах земли, более 2 тысяч лет.

Примером древнеегипетского чертежа служит изображение водоема с растущими возле него пальмами. На нем соединены изображения, полученные с двух точек зрения: спереди и сверху. Они удивительным образом переплетены друг с другом.

Древнегреческий чертеж лабиринта содержит только одно изображение — сверху. Но, тем не менее, это первые примеры изображения конструкции на плоскости.

Стремление к стандартизации объектов трудовой деятельности людей можно проследить с глубокой древности. Известно, что хетты за 40 веков до н. э. ввели стандарты на городские постройки. В Древнем Египте были стандартизированы луки, стрелы; из камней стандартных размеров возводились пирамиды.

Много внимания стандартизации уделяли римские императоры. Помимо линейных мер, мер объема и массы, календаря стандартизация коснулась предметов вооружения, а также знаменитых римских дорог, часть которых сохранилась до наших дней. Были стандартизированы диаметры труб, подводящих воду к жилым домам (нарушение этого стандарта каралось весьма сурово).

Таким образом, жители Древнего мира заложили основы графических изображений, которые были усовершенствованы и обоснованы изобретателями следующих поколений. Было положено начало стандартизации, во многом упростившей деятельность по созданию построек и механизмов.

Средневековье

С развитием технической мысли сохраняется потребность в изображении конструкций. Удобный материал-бумага, изобретенный в Китае, начинает производиться в Италии, Франции, Венгрии, Германии и только потом в России. Собственное изготовление бумаги началось в России при Иване Грозном вместе с рождением книгопечатания.

Многие конструкции запечатлены в рисунках, выполненных в технике гравюры. Именно из них мы узнаем о том, какие приспособления помогали людям в нелегкой жизни.

Архитекторы занимали исключительное положение среди создателей средневекового искусства и были самостоятельны в своих действиях и направлениях работы. В альбоме Виллара де Оннекура собрана различная графическая информация от построения человеческой фигуры до сложнейшей конструкции элементов готического храма.

Люди Средневековья владели понятием стандартизации. Она применялась в строительстве морских судов в Венецианской республике. Построенные из стандартизованных элементов корпуса судов вводились в специальные каналы, по обеим сторонам которых размещались нужные материалы, оборудование, такелаж и т. д., вплоть до бочонков с пресной водой и ящиков с продовольствием. В конце канала поднимался флаг, и корабль выходил в море. Как известно, в XII—XIV вв. Венецианская республика, опираясь на мощный флот, достигла большого могущества.

Средством для работы на бумаге сначала были тушь и чернила, а потом стали пользоваться углем, металлическими палочками-штифтами. Их делали из свинца или серебра. Периодически в разных странах находили залежи графита, которые быстро истощались.

Именно этими материалами выполнены чертежи-рисунки выдающегося изобретателя эпохи Возрождения Леонардо да Винчи. Он придумывал самые различные механизмы: крутильный станок на несколько веретен, прокатный стан, станки для нарезки винтов, для шлифовки оптических стекол, шлюзы, несколько видов водоподъемных машин, оборонительные сооружения, летательные аппараты. Многие его изобретения не воплотились в жизнь, но задали направление для технической мысли последующих поколений.

Первое упоминание о чертежах в России относится к началу XVI века и содержит описи церковного архива, по утверждению которых, самый древний чертёж выполнен в 1517 году. Одним из интереснейших образцов чертежей XVI века является план города Пскова (1581 год) и «Петров план города Москвы» (1597 год).

Годуновский чертёж Московского Кремля, выполненный в период с 1600 по 1605 год, дает наглядное представление о расположении построек в Кремле и за его пределами.

Слово «чертёж» исконно русское. Использовалось в значении, близком современному, то есть изображение каких-либо предметов на бумаге, план чего-либо. Изображения выполнялись от руки, на глаз, требовали словесных пояснений.

Чертежами пользовались многие выдающиеся изобретатели и инженеры. В 1586 году знаменитый пушечный мастер Андрей Чохов отлил колоссальную Царь-пушку, а его ученики уже с начала 30-х годов XVII века руководились чертежами при изготовлении орудий.

Стандарты в России появились во времена Ивана Грозного. При нем была стандартизирована артиллерия и разработан метательный инструмент. Тогда же впервые в мире^{[источник не указан 254 дня]} было организовано «разборно-сборное» строительство. В районе Углича под руководством И. Г. Выродкова построили значительных размеров деревянную крепость (стены, башни, склады и т. д.). Затем ее разобрали, сплавили по Волге к Свияжску (за 1000 км), который Иван Грозный выбрал в качестве опорной базы перед походом на Казань, и за короткий срок (около четырех недель) собрали.

Требовалась высокая организация труда, унификация элементов сооружений крепости, достаточная точность их изготовления, простая, удобная система маркировки.

Эпоха средневековья внесла свои коррективы в технику выполнения чертежей. Они стали более точными, часть из них выполнялась с помощью чертёжных инструментов. Основными материалом для выполнения чертежей стала бумага. Но чертежи эпохи возрождения зачастую содержали одно изображение, не дающее возможность представить объект полностью, или выполнялись в виде рисунка, выполненного без особых правил.

Форматы листа

Форматы листа

Международный стандарт размеров листов, ISO 216 (ГОСТ 2.301-68^[3]), построен на основе немецкого стандарта размеров листов DIN 476. В стандарте ISO отношение ширины к длине листов различных форматов одинаково, и составляет 2 {\displaystyle {\sqrt {2}}} , Или примерно 1:1,4142. Базовым форматом листа является A0, площадь которого равна 1 м². Каждый из следующих форматов листов A1, A2, A3 и т. д., имеет вдвое меньшую площадь, чем предыдущий. Эти форматы по ГОСТ 2.301-68 имеют название «основные форматы».

Основной формат — формат конструкторского документа, которому отдают предпочтение, размеры сторон которого составляют 1189×841 мм (A0) или полученный последовательным делением его на две равные части параллельно меньшей стороны до формата 297×210 мм (A4).

Дополнительный формат — формат конструкторского документа, который образуют увеличением меньшей стороны любого основного формата на величину, кратную её размеру.^[3]

Масштабы

Изображение предмета на чертеже может быть выполнено в натуральную величину, уменьшенным или увеличенным. Отношение всех линейных размеров изображения предмета на чертеже к их натуральной величине называется масштабом.

ГОСТ 2.302-68 устанавливает следующий ряд масштабов изображений на чертежах:

• масштабы уменьшения — 1:2; 1:2,5; 1:4; 1:5; 1:10; 1:15; 1:20; 1:25; 1:40; 1:50; 1:75; 1:100; 1:200; 1:400; 1:500; 1:800; 1:1000;
• натуральная величина — 1:1;
• масштабы увеличения — 2:1; 2,5:1; 4:1; 5:1; 10:1; 20:1; 40:1; 50:1; 100:1.

Линии

Основными элементами любого чертежа являются линии. В зависимости от их назначения они имеют соответствующие тип и толщину. Изображение предметов на чертеже является сочетанием различных типов линий.

Типы линий, их назначение и толщина установлены ГОСТ 2.303-68 (ISO 128). Сплошная толстая основная линия принята за исходную. Толщина её S должна выбираться в пределах от 0,5 до 1,4 мм. Она выбирается в зависимости от величины и сложности изображения, формата листа и назначения чертежа. Исходя из толщины сплошной толстой основной линии выбирают толщину других линий при условии, что для каждого типа линий в пределах одного чертежа на всех изображениях она будет одинаковой.

Виды, толщины и назначения линий по ГОСТ 2.303-68:

Черчение

График за работой Фасад правительственного здания

Когда изображают предметы приёмами черчения, не полагаются на один глазомер и верность руки, а пользуются разными вспомогательными инструментами. Зато от чертежа требуется точное воспроизведение размеров предмета, в определённом масштабе, вследствие чего перспективное изображение употребляется весьма редко (так как оно искажает размеры частей) и заменяется проекциями, по правилам начертательной геометрии. С развитием применений графической статики при помощи черчения стали легко и быстро решать множество численных задач, встречающихся при проектировании сооружений и машин и требующих сложных алгебраических выкладок.

Под именем «геометрическое черчение» подразумевают особый подготовительный предмет программы начальных технических училищ: чтобы приступить к изучению искусства черчения ученикам показывают приёмы употребления чертёжных инструментов и заставляют решать на бумаге разные геометрические задачи. Начиная с действительно нужных, как проведение параллельных и перпендикулярных прямых, деления прямых и углов на равные части, построения фигур в разных масштабах, доходят до решения довольно сложных частных задач и построения разных плоских кривых и правильных узоров, выбранных лишь с целью «набить руку» и достигнуть некоторой степени геометрического «развития». Затем уже переходят к «проекционному черчению»: практическому изучению начертательной геометрии и разных систем проекций, на ней основанных. Эти научные основы черчения разрабатываются дальше сообразно специальностям, требующим разнообразных результатов, достигаемых особыми приёмами и навыками. Черчение географических и топографических карт, ситуационных и межевых планов требует соблюдения большой точности в размерах и раскрашивания условными красками и приёмами. Архитектурное черчение пользуется другими условными обозначениями и приёмами, но тоже требует точного соблюдения размеров, так как их определяют при пользовании планом непосредственным измерением при помощи циркуля и масштаба. В заводских чертежах, даваемых в руки рабочим-исполнителям, большей частью допускается более грубое исполнение, потому что главные размеры обыкновенно надписываются, а самые чертежи часто исполняются в натуральную величину.

В старину было принято тщательно отделывать все инженерные, архитектурные и машиностроительные чертежи: вычерчивать тонкими линиями, тщательно раскрашивать и даже оттенять округлые поверхности размыванием туши.

В архитектуре

Чертёжные инструменты

Некоторые современные инструменты:

Данные в этой статье приведены по состоянию на конец XIX века. Вы можете помочь, обновив информацию в статье.

Когда чертёж большой или подлежит раскрашиванию, бумагу для него необходимо натягивать на чертёжную доску. Хорошая чертёжная доска должна представлять совершенно плоскую гладкую поверхность и быть достаточно мягкой, чтобы в неё легко было вкалывать кнопки для прикалывания бумаги. Поэтому чертёжные доски делают из липового, соснового или ольхового дерева, а более твёрдые сорта не годятся. Дерево, как известно, способно коробиться от высыхания, поэтому для получения хорошей чертёжной доски необходимо принимать различные меры. Дерево выбирают прямослойное, по возможности без сучков: по поверхностным трещинам на кромке легко заметить, что волокна в дереве изогнуты почти всегда по винтовой линии, обыкновенно очень крутой. Если доску из такого дерева выстрогать совершенно плоско, то она станет «косой плоскостью», то есть параболическим гиперболоидом, когда подсохнет. Если же она отсыреет, то скрутится в обратную сторону и образует поверхность такого же рода, но неспособную совпадать с первой. Прямослойное же дерево сгибается в цилиндрическую поверхность. На основании этого, выбрав доски, их распиливают вдоль пополам и склеивают в щиты, перевернув каждую на 180° относительно соседних: вследствие этого вместо одной цилиндрической поверхности при короблении получается волнистая, менее удаляющаяся от плоскости. Доски берут полуторадюймовые и с задней стороны забивают «шпонки» в «награтку». Кромки острагивают как можно прямее, так как ими пользуются для проведения параллельных линий, а сучки на лицевой стороне выдалбливают и заклеивают кусочками дерева из той же доски. Через несколько месяцев пребывания в отопляемой комнате новая доска сильно покоробится, тогда её отсылают к столяру для поправки: пока толщина достаточна, он может её снова выстрогать плоско, но это становится невозможным, если её очень много «повело». После первой неизбежной поправки доска будет изменяться мало, но всё-таки требует по временам перестрагивания. Иногда требуется, чтобы доска была легка: тогда её делают пустой, наклеивая тонкие щиты с обеих сторон рамки. Такая работа удаётся лишь при употреблении очень сухого и долго выдержанного дерева. В старину делали доски в виде рамы, заполненной филёнкой «заподлицо», но такие доски при высыхании непременно дают щели по бокам, а отсырев, распирают шипы своей рамки. Склеивают также чертёжные доски из нескольких слоев перекрещивающихся тонких фанерок, но при всей своей прочности и лёгкости они становятся неправильно-волнистыми при изменении своей начальной степени сухости. Если надо пользоваться обеими поверхностями доски, то её делают с «торцовыми награтками» из твёрдого дерева, то есть «фальц» выбирают в самих награтках, а торцовые кромки щита обделывают соответственным образом и забивают в этот фальц. Для черчения доску кладут на стол так, чтобы свет падал с левой руки работающего и спереди, иначе придется проводить линии по теневой стороне линеек и угольников. При покрытии красками, доску приходится слегка наклонять, чтобы жидкая краска сама стекала в одну сторону, когда же чертёж очень велик, доску удобно очень сильно наклонять и работать стоя, иначе придётся ложиться на стол, чтобы дотянуться до более отдалённого края. Придумано много более или менее сложных станков для этой цели; довольно удобен американский. В нём доска D лежит на козлах, одна рама aca цельная, тогда как другая состоит из неизменяемой части d и переставной bb; цепочки fmf позволяют делать ещё меньшие изменения наклона. Для удобства работы на сильно наклонённой чертёжной доске необходима особо приспособленная горизонтальная линейка («винкель»), скользящая параллельно самой себе по направляющим, устроенным по бокам доски, и снабжённая закраиной, как школьная чёрная доска: без этого нельзя выпустить из рук ни одного инструмента, ибо скатится на пол. Для наклеивания бумаги на доску её изнанку смачивают равномерно водой при помощи чистой губки и кладут этой стороной на доску (изнанку бумаги можно отличить от лица рассматривая её против света, при скользящем освещении на изнанке виднее отпечатки проволочной ткани, на которой вычерпывали бумажную массу для образования листов). Затем на ширину пальца от края кладут на неё крепкую линейку, отгибают кверху край бумаги и, нажимая на линейку одной рукой, другой намазывают кистью нижнюю поверхность бумаги и доску клейстером или густым раствором гуммиарабика. Притерев намазанный край тряпкой через подложенный лист обёрточной бумаги, повторяют то же самое с тремя оставшимися краями листа, стараясь при этом натянуть середину без складок. После этого смачивают и лицевую сторону губкой, не намачивая на этот раз приклеенных краёв, и оставляют сохнуть.

Для проведения прямых служат чертёжные линейки, угольники и рейсшины или винкели; успех работы зависит от правильности, исправности и целесообразного устройства этих приспособлений. Лучшим материалом служит прямослойное грушевое дерево, но немногие мастера умеют так его выбирать и обрабатывать, чтобы оно впоследствии не изменяло своей формы. Лучшие линейки получаются из Парижа, с клеймами H. Oliverau, Hudelo и E. S. с изображением циркуля, треугольника и транспортира; немецкие изделия не уступают этим в тщательности отделки, но скоро искривляются при работе. Толщина должна быть около 2 мм; направляет собственно верхнее ребро, так как черту всегда проводят немного отступив от линейки; поэтому при очень толстой линейке черта легко выходит волнистой вследствие небольших изменений наклона карандаша, а при очень тонкой тушь легко может пристать к дереву и произвести кляксу. Угольники делают вырезанными из дощечки, а очень большие в виде рамки. Вследствие усыхания дерева, гипотенуза треугольников, вырезанных из сплошной доски, не может сохранить своей первоначальной прямизны, и поэтому надёжнее пользоваться одними катетами, когда это возможно. Используются углы в 45, 60 и 30°, но обычно острые углы делают наугад. Медные вставки не приносят никакой пользы, так как не прочны. О правильности линейки можно судить глазом, визируя против света вдоль её ребра; ещё точнее можно проверить три линейки: они не должны пропускать света, когда их накладывают рёбрами попарно, одна на другую. Совпадение же рёбер только двух линеек может произойти, если они представляют выпуклую и вогнутую дугу одного и того же круга. Маленькие неточности линеек можно исправлять, притирая ребро на листе мелкой стеклянной бумаги, положенном на плоскую доску, а грубые выбоины сострагивают хорошим фуганком, очень остро выточенным, удобнее всего на «стусле». Для проведения параллельных линий приходится заставлять угольник скользить по неподвижной линейке, удобнее для этого «рейсшина»: её поперечная часть толще продольной и скользит по краю чертёжной доски. Обыкновенно приходится проводить много горизонтальных и вертикальных линий; если кромки доски аккуратно под прямым углом, можно ими пользоваться при неподвижной поперечной части рейсшины; для наклонных, половину этой части можно поворачивать и закреплять винтом. На фиг. 8 таблицы представлена доска F с рейсшиной АА’, которой поперечная часть B скользит по фальцу в кромке ЕЕ доски, в то время как на правую кромку опирается пружина cc хомутика d. Такое приспособление особенно удобно для Ч. на сильно наклонной доске; для вертикальных линий ставят угольник u (изображённый пунктиром на фиг. 8). Из этой фигуры ясно, что поперечина B должна быть заподлицо с поверхностью доски, а линейка АА’ выше, иначе нельзя будет подводить угольник близко к левому краю в удобном для черчения положении. Существует много конструкций, позволяющих изменять угол винкеля на желаемое число градусов, исправлять его положение микрометрическим винтом и т. п. Почти все это оказалось неудобным или непрочным. При вычерчивании зубчатых колёс и т. п. фигур приходится проводить много прямых, сходящихся в одной точке: можно просто вколоть в это место булавку, такой же толщины, как острие карандаша, и прикладывать к ней один конец линейки; удобнее «эксцентрическая линейка» АА. У одного конца поворачивается и закрепляется винтом N медный рычажок B, снабжённый иглой O, которую можно отвернуть сколько угодно и заставить край линейки направиться через центр или проходить на определённом расстоянии от него.

Криволинейные линейки называются лекалами; их обыкновенно вырезывают из грушевого дерева и придают очень фантастические формы, причём, однако, в одном лекале соединяют обыкновенно части однородных геометрически кривых. Изготовляют и систематические подборы для употребительных кривых, например для параболы. Лекалами пользуются для Ч. кривых по точкам. Когда кривизна плавная, можно изогнуть упругую стальную полоску так, чтобы она проходила через заданные точки и обвести по её краю; для успеха полоску приходится придерживать помощнику или прижимать особыми грузами. Для дуг круга очень большого радиуса существуют особые механизмы Чебышева и князя Гагарина, изгибающие упругую полосу по заданному радиусу. Опытный чертёжник очень скоро делает штриховку параллельными линиями, передвигая угольник по рейсшине от руки, не нуждаясь для этого в особых приспособлениях, которые существуют в большом числе. Самое простое изображено на фиг. 13 таблицы: угольник B может скользить по вырезу ab линейки A. Придвинув его к a, проводят черту, придвинув к b, проводят вторую; затем, придержав B, передвигают A вправо, и повторяют прежнее. Многие изобретатели старались с большим или меньшим успехом сделать расстояния между штрихами переменными. Кроме дерева, угольники делают из рогового каучука и из целлулоида. Каучук менее изменчив, чем дерево, он коробится лишь от довольно сильного нагревания, но он чёрен, грязи и пятен от туши на нём не видно, и поэтому он легко грязнит бумагу. Целлулоид, может быть, окажется удобен, так как в последние годы ему успели придать большую прочность и меньшую возгораемость. Металлические линейки слишком тяжелы, а медные к тому ещё сами марают бумагу; стальные употребляются только для обрезки готовых чертежей.

Главным орудием чертёжника служит чертёжное перо или «рейсфедер». Он состоит из двух пружинящих створок aa, винта с и ручки b, между створками жидкая тушь держится вследствие капиллярности; если обе створки хорошо прилегают к бумаге, то тушь пристаёт к ней между ними, черта выходит резко ограниченная. Новейший тип, изготовляемый Керном и Гизи в Швейцарии, а также Герлахом в Варшаве, короче и крепче, чтобы устранить суживание щели от надавливания на линейку; он вытачивается из одного куска, снабжается продольным прорезом и винтом a для укрепления в ручке. Для тонких линий концы закругляют острее, а для толстых — тупее, чтобы между широкими створками держалось побольше чернил. В старину делали одну створку на шарнире, чтобы удобнее чистить, но шарнир очень скоро расшатывается, а вычистить и так не трудно бумажкой, смочив рейсфедер в воде. Линии толще 1 мм трудно провести сразу, обыкновенно проводят много лишь тонких линий. Поэтому для хорошего рейсфедера нужны следующие качества: обе его створки должны прикасаться одновременно к бумаге; когда черта проводится на удобном расстоянии от линейки, края створок должны быть гладки и тонки, но не резать бумаги. К ширине щели прибавляется и ширина прикасающихся краёв створок, так что для тонкой черты они должны быть тонки, но не остры. Щель между створками клинообразна, а сбоку они заточены округло, значит, черта будет выходить тоньше, когда рейсфедер держат вертикально, и тем шире, чем он наклоннее. Но по устройству руки человеческой наклон этот сам собой меняется, когда ведут длинную черту, и чертёжнику надо много навыка, чтобы избежать этого недостатка. Поэтому самые кончики должны быть изнутри немного отогнуты, чтобы при обычной ширине черты их внутренние поверхности были близки к параллельности. Несознательное соблюдение этого условия и делает то, что иной рейсфедер работает лучше других. От употребления рейсфедеры скоро тупятся, но чертёжник легко может исправлять их сам; для литографов концы створок закаливают, в таком случае их надо притачивать на бруске, а обыкновенным, мягким можно возвратить прежнюю форму мелким напилком. Сначала, свинтив створки до взаимного прикосновения, кончики обтачивают с боков, не обращая внимания на то, что края становятся толще. Сделав это, рейсфедер раскрывают на обычную ширину и удостоверяются, что обе створки прикасаются, когда черта проводится на удобном расстоянии от линейки. После этого можно восстановить параллелизм внутренних поверхностей створок у самого конца для наибольшего их сближения и тщательно их сгладить наждачной бумагой. Если при этом слишком округлятся края с внутренней стороны, их следует снова подточить по бокам. Тогда надо внимательно подточить створки снаружи, пока их кромки не станут почти остры. Чтобы они не резали бумагу, надо взять кусочек самой мелкой наждачной бумаги, положить его на довольно мягкую подкладку, например на толстую пропускную бумагу, и провести по ней раскрытым рейсфедером раза два, намеренно много меняя его наклон по ту и другую сторону вертикальной линии. Неровности краёв сгладятся, и рейсфедер станет чертить чисто и мягко. Если он ещё режет бумагу, надо повторить приём, но осторожно, а то внутренние края слишком округлятся и тонкие черты нельзя будет проводить. Для быстрой установки на заданную толщину черты удобен «калиберный» рейсфедер; для толстых линий — двойные рейсфедеры: можно запустить тушь в концы 1 и 3 рейсфедеров a и b и, проведя сразу двойную черту, заполнить промежуток между ними кисточкой, или же, сблизив винтом Роба концы, ввести тушь и в промежуток 2. При этом для очень широких линий туши не хватает, и легко сделать кляксу. Для облегчения черчения по лекалам рейсфедер делают искривлённым; когда гайка A отпущена, он поворачивается около оси ручки, в B. Для пунктирных линий придумано много приспособлений, но все они не годятся или работают слишком медленно.

Классический «циркуль» сильно изменился в последнее время. Форма его головки A не особенно удобна для поворачивания, а стальные концы CB и C1B1 своими острыми рёбрами размалывают центры в бумаге. Поэтому к шарниру стали приделывать цилиндрическую державку, а кончики стали делать коническими. Для удобства установки в «волосном» циркуле одну ножку AC1 укрепляют на пружине, сгибаемой винтом B до положения C. Трёхконечный циркуль употребляется редко, хотя он довольно удобен для перечерчивания небольших чертежей: две ножки остаются неизменными, а третью ставят в переносимую точку чертежа, когда первые две воткнуты на старых местах. Круговой циркуль нового типа, с переменными ножками, трубчатого типа и вставки держатся одним трением. Для центра вставляется особая булавка, изображённая в увеличенном виде на фиг. 24 таблицы: заплечико m и мешает острию рейсфедера рвать и растирать бумагу. В другую ножку можно вставлять карандаш, или рейсфедер, или же удлиняющее колено для тех же принадлежностей. Круговой рейсфедер снабжается шарниром, чтобы его можно было устанавливать под тем же углом наклона к бумаге при разных раскрытиях циркуля. Делают и складные, карманные циркули; на фиг. 26 таблицы изображён «русский циркуль», как его называют французы. Для очень маленьких кружков приходится употреблять «кронциркуль»; его делают и с карандашной трубкой. При снимании копии чертежа в изменённом масштабе удобен пропорциональный циркуль. У него концы Aa и Bb загнуты вбок; этим достигается вертикальность накола и неизменяемость отношения плеч, когда приходится подтачивать концы. Ящик с чертёжными инструментами носит название «готовальни».

См. также

Примечания

Литература

Сборочный чертеж — Технология Jimdo-Page!

Каждый сборочный чертеж сопровождается спецификацией.

Спецификация — основной конструкторский документ, выполненный в виде таблицы, в которой приводятся наименования, номера позиций всех составных частей сборочной единицы и указывается их число.

В спецификации документацию и составные части сборочной единицы перечисляют в определенной последовательности: документация, комплексы, сборочные единицы, детали, стандартные изделия, прочие изделия, материалы, комплекты.

Спецификацию выполняют на отдельных листах (одном или нескольких) формата А4 или размешают непосредст­венно на сборочном чертеже, выполненном на формате A4, если имеется достаточно места для ее размещения. Спецификацию выполняют прежде, чем на сборочном чертеже наносятся номера позиций деталей, входящих в сборочную единицу. Она необходима для изготовления изделия.

После каждого раздела спецификации в соответствии с ГОСТом оставляют свободные строки и резервируют номера позиций для возможного внесения дополнительных изделий.

Заполнение граф спецификации производится сверху вниз следующим образом:
1. В графе «Формат» указывают форматы документов, обозначения которых записаны в графе «Обозначение».
• для документов, записанных в разделы «Стандартные изделия», «Прочие изделия» и «Материалы», графу не заполняют.
• для деталей, на которые не выпущены чертежи, в графе указывают БЧ (без чертежа).
2. В графе «Зона» указывают обозначение зоны, в которой находится записываемая составная часть (при разбивке поля чертежа на зоны в соответствии с ГОСТ 2.104-2006).
3. В графе «Поз.» (Позиция) указывают порядковые номера составных частей, входящих в специфицируемое изделие в последовательности их записи в спецификации. Для разделов «Документация» и «Комплекты» графу не заполняют.
4. В графе «Обозначение» записывается обозначение документа на изделие в соответствии с ГОСТ 2.201-80.

5. В графе «Наименование» указывают:
• в разделе «Документация» только наименование документа, например, «Сборочный чертеж»;
• в разделах «Комплексы», «Сборочные единицы», «Детали», «Комплекты» – наименование изделий в соответствии с основной надписью на конструкторских документах этих изделий, например «Колесо зубчатое», «Втулка». Для деталей, на которые не выпущены чертежи, указывают наименование и материал, а также размеры, необходимые для их изготовления;
• в разделе «Стандартные изделия» – наименование и обозначение изделий в соответствии со стандартами на эти изделия;
• в разделе «Прочие изделия» – наименование и условные обозначения изделий в соответствии с документами на их поставку с указанием обозначений этих документов;
• в разделе «Материалы» – обозначения материалов, установленных в стандартах на эти материалы.
6. В графе «Кол.» (Количество) указывают количество составных частей в одном специфицируемом изделии, а в разделе «Материалы» – общее количество материалов на одно изделие с указанием единицы измерения.
7. В графе «Примечание» указывают дополнительные сведения для планирования и организации производства, а также другие сведения, относящиеся к записанным в спецификацию изделиям, материалам и документам.

Назначение сборочного чертежа

Сборочный чертёж представляют собой определённый вид конструкторской документации, который содержит графическую и текстовую информацию обо всех деталях, входящих в состав, какого либо изделия. Согласно сборочным чертежам, как нетрудно догадаться из самого названия, производят сборку различных узлов и агрегатов.

Одним из основных требований, предъявляемых к сборочным чертежам, является то, что их должно быть минимум, однако в совокупности они должны обеспечивать весь процесс сборки и контроля качества готовой продукции. В тех случаях, когда это необходимо, на сборочных чертежах указываются данные о том, каким образом происходит взаимодействие различных частей конструкций и сборочных единиц.

Одним из главных предназначений сборочного чертежа является создание полного представления о том, какой состав имеет сборочная единица, а также каково ее функциональное назначение.

На основании сборочных чертежей можно составить готовые технические устройства, причем как самые простые узлы, так и очень сложные по конструкции механизмы.

Сборочные чертежи дают представление о том, каким образом располагаются друг относительно друга различные детали машин и механизмов, а также о том, как именно они взаимодействуют между собой.

Все изделия на сборочных чертежах изображаются только в собранном виде.

На сборочных чертежах изображаются различные сечения, разрезы и стандартные виды изделий. Благодаря которым появляется возможность выявить то, какое именно устройство имеют сборочные единицы, а также каким образом взаимосвязаны входящие в их состав детали.

Штриховка деталей на сборочном чертеже

Основным правилом выполнения штриховки на сечениях и разрезах сборочных чертежей является то, что производится она линиями определенной толщины, направленными в одну и ту же сторону. При этом расстоянии между ними должно быть одинаковое.

В тех случаях, когда на разрезах или сечениях сборочных чертежей требуется изобразить соприкасающиеся между собой детали, штриховка под углом 45° осуществляется линиями, расположенными друг по отношению к другу встречно. При этом допускается также менять расстояние между штриховыми линиями. Кроме того, можно выполнять штриховку без изменения направления линий, однако со сдвигом между ними или с изменением расстояний.

В тех случаях, когда ширина сечений на сборочных чертежах составляет менее двух миллиметров, их делают не заштрихованными, а зачерненными.

Такие детали, как рукоятки, шатуны, шпиндели, непустотные валы, шпонки, заклепки, шайбы, шпильки, болты и винты на продольных разрезах сборочных чертежей показываются нерассеченными. В других разрезах они изображаются рассеченными.

Размеры наносимые на сборочных чертежах

Обязательными атрибутами всех сборочных чертежей являются размеры, задаваемые для того, чтобы охарактеризовать как сам узел или устройство в целом, так и те параметры, которым следует соответствовать как при его сборке, так и при контроле отдельных параметров. Эти размеры подразделяются на габаритные, установочные, присоединительные, монтажные и справочные.

1) С помощью габаритных размеров отображаются такие параметры, как длина, высота и ширина, являющиеся внешними.

2) Чтобы правильно установить ту или иную сборочную единицу, используются установочные размеры. Они определяют такие величины, как межцентровые расстояния для винтов, болтов, шпилек и т.п.

3) Присоединительными размерами называются те, которые обеспечивают крепление изображаемых на сборочных чертежах изделий к другим узлам и агрегатам. Нередко случается так, что присоединительные размеры одновременно являются и установочными.

4) Для того чтобы правильно устанавливать детали друг по отношению к другу, используются монтажные размеры (например, расстояния между осевыми и центровыми линиями).

5) Особенностью справочных размеров является то, что они проставляются только тогда, когда это диктуется необходимостью. Случается, что на сборочных чертежах справочными являются все имеющиеся размеры.

Помимо размеров, на сборочных чертежах могут быть указаны и такие показатели, как те размеры, которые определяют крайние положения отдельных движущихся частей конструкции, а также те, которые необходимы для проведения дополнительной обработки различных составных ее частей.

Помимо перечисленных размеров, на сборочных чертежах могут быть указаны дополнительные показатели, такие как: координаты центра тяжести изделия; размеры, по которым будут производить дополнительную обработку отдельных составных частей в процессе текущей сборки; размеры, определяющие крайнее положение движущихся частей изделий.

Номера позиций на сборочном чертеже

Изображениям деталей, которые имеются на сборочных чертежах, присваивают отдельные порядковые номера, называемые позициями.

С помощью позиций осуществляется связь между текстовой информацией, содержащейся в спецификации, и изображениями отдельных деталей. Позиции существенно облегчают поиск изображений необходимых деталей.

Номера позиций изображаются на сборочных чертежах шрифтами, имеющими размер на один-два номера больший, тем тот, который используется для отображения размерных чисел.

Для изображений линий-выносок на сборочных чертежах используют тонкие линии, причем существуют определенные правила их нанесения и группирования в колонки и строчки. Важным требованиям, предъявляемым к ним, является то, что они между собой не должны пересекаться. Кроме того, очень желательно, чтобы они пересекали как можно меньше изображений, имеющихся на чертежах.







Чертеж общего вида.: pavel_samuta — LiveJournal

Чертежом общего вида в технике принято называть документ, имеющий графическое представление о изделии, который определяет конструкцию того или иного узла или агрегата. Из него становится ясно, каким образом взаимодействуют его основные компоненты, каков общий принцип функционирования устройства. Разработка чертежей общего вида осуществляется на самых ранних этапах конструирования. Чертеж общего вида яыполняется, как правило, на стадии технического проекта, но может также выполняться на стадии технического предложения и эскизного проекта. Чертеж общего вида является основой для разработки рабочей документации спецификаций, чертежей деталей и сборочных чертежей всего изделия или отдельных сборочных единиц. Чертежу общего вида присваивается шифр ВО, он определяет конструкцию изделий в зависимости от глубины конструктивной проработки изделия на данной конкретной стадии, взаимодействие основных составных частей изделия и поясняет принцип работы изделия. ВО не предназначен для изготовления по нему изделия и потому не содержит, как сборочный чертеж, изображений всех составных частей и требований к изготовляемому изделию.

Чертеж общего вида. АБВГ.ХХХХХХ.000 ВО — Пневмоаппарат клапанный.

Содержание чертежа общего вида

На чертежах общего вида содержатся следующие компоненты:

☑ Сечения, разрезы, виды и другие изображения, которые дают полное представление о том, каким образом сконструировано то или иное изделие и каким образом взаимодействуют его составные части.

☑ Номера, которые имеют отдельные компоненты устройства.

☑ Технические характеристики изделия, которые необходимы для последующей разработки чертежей, а также удобства сопоставления вариантов по чертежу общего вида.

☑ Информация, описывающая состав технического изделия и включающая в себя марки деталей и конструкционных материалов, наименования основных составных частей и их обозначения.

☑ Справочные, присоединительные, установочные и габаритные размеры.

☑ Основная надпись.

☑ Cхема, если нет необходимости выполнять ее на отдельном листе.

Оформление чертежа общего вида.

С точки зрения оформления, чертежи общего вида практически не отличаются от чертежей сборочных, однако они имеют совершенно другое назначение. Основное отличие чертежей общего вида от сборочных заключается в их предназначении. Состоит оно в том, чтобы на их основе каждый технически грамотный человек может составить для себя картину того, какова конструкция изделия и принцип его работы. Кроме того, чертежи общего вида позволяют осуществить сборку изделий и проверить, насколько правильно она произведена. Для этого в них зачастую вводятся такие элементы, как дополнительные сечения и разрезы, а также некоторые необходимые размеры.

Главное изображение изделия на чертеже общего вида. Изделие обычно располагают в рабочем положении. Если рабочее положение изделия может быть любым, то главное изображение выбирают так, чтобы выбранное положение было удобно при сборке и давало наиболее полное представление о конструкции изделия.

Главное изображение обычно выполняют как фронтальный или сложный разрез или при симметричной конструкции — соединяя половину главного вида и половину фронтального разреза.

Основные изображения изделия на чертеже общего вида. Состав других изображений определяют в зависимости от особенности конструкции изделия и формы его деталей. Количество изображений должно быть наименьшим, но достаточным, чтобы давать полное представление о конструкции изделия в целом, взаимодействии его составных частей, о конструкции и технических формах всех деталей и сборочных единиц.

Основные изображения изделия располагают в проекционной связи относительно главного. В отдельных случаях для более рационального использования поля чертежа часть их помещают на свободном поле и отмечают соответствующими надписями, указывающими направление взгляда.

Основными изображениями изделия на чертеже общего вида могут быть как виды изделия, так и разрезы плоскостями, параллельными основным плоскостям проекций, или сложные разрезы. Как правило, это делают при несимметричном характере изображений в тех случаях, когда разрез дает более исчерпывающую информацию об изделии, чем вид. Вид на изделие (если он необходим) в этом случае располагают на свободном поле чертежа.

Отдельные изображения могут быть даны в уменьшенном по сравнению с главным изображением масштабе, если форма изображаемых элементов простая и их «чтение» не затруднено.

Мелкие конструктивные элементы, используя дополнительные виды, сечения или выносные элементы, выполняют в увеличенном масштабе.

На чертеже общего вида допускается помещать изображение соседних изделий, сопрягаемых с конструируемым («обстановку»). Линии «обстановки» — тонкие линии отсутствующего контура. Составные части изделия, расположенные за «обстановкой», изображают как видимые. Предметы «обстановки» выполняют упрощенно, приводя лишь необходимые данные для определения места установки, методов присоединения и крепления изделия. В разрезах и сечениях «обстановку» допускается не штриховать. Наименование или обозначение изделий, составляющих «обстановку», если их необходимо указать на чертеже, помещают непосредственно на ее изображении или на полке линии-выноски, проведенной от соответствующего изображения.

Стандартные детали такие, как винты, болты, шпильки, заклепки, штифты, шпонки, оси, рукоятки, штоки и т.п., при продольном разрезе изображают нерассеченными и не штрихуют. Если в этих деталях имеются отверстия, пазы и другие элементы, то на чертежах их показывают с помощью местных разрезов.

На чертежах общего вида прокладки изображают зачерненными.

Пример простановки размеров приведен на представленном ранее чертеже общего вида.

Габаритные размеры определяют предельные расстояния между точками очертания изделия по трем координатным направлениям. При наличии в изделии перемещающихся деталей габаритные размеры указывают для двух крайних положений этих деталей и проставляют по типу: 140…150.

Присоединительные размеры определяют координаты и размеры элементов или составных частей изделий, с помощью которых к данному изделию присоединяют другие изделия, работающие с ним в комплексе: резьба G 1/2.

Наименования и обозначения составных частей изделия на чертежах ВО указывают одним из следующих способов:

➔  на полках линий — выносок, проведенных от детали на чертеже ВО. Линии выноски не должны пересекаться между собой, быть непараллельными линиям штриховки (если они проходят по заштрихованному полю) и не пересекать по возможности элементы изображения, к которым не относится помещённая на поле надпись. Допускается выполнять линии — выноски с одним изломом, а также проводить от одной полки две и более линии выноски. Надписи относящиеся к изображению могут содержать не более двух строчек, расположенных над полкой линии — выноски и под ней;

➔  в таблице, размещаемой на чертеже ВО;

➔  в таблице выполненной на отдельных листах формата А4 в качестве последующих листов чертежа ВО.

При наличии таблицы на полках линий — выносок указывают номера позиций составных частей изделия. Номер позиции располагают параллельно основной надписи чертежа, группируя в колонку или строку по возможности на одной линии.

Таблица составных частей изделия

Таблица составных частей изделия по содержанию обычно аналогична спецификации, предусмотренной для сборочных чертежей.

Таблица в общем случае состоит из граф:

«Поз.» (позиция), «Обозначение», «Кол.» (количество), «Доп. указания» (дополнительные указания), но может включать графы «Материал», «Наименование», «Масса» и др. Размеры граф произвольные.

Составные части в таблицу рекомендуется записывать в следующей последовательности:

➤ заимствованные изделия;

➤ покупные изделия;

➤ вновь разрабатываемые изделия.

Текстовую часть в виде технических требований и технической характеристики размещают обязательно на первом листе в виде колонки шириной не более 185 мм.

Таблица чертежа общего вида.

При необходимости текст размещают в одну, две и более колонок. При этом вторая и последняя колонки располагаются слева от основной надписи. Между текстовой частью и таблицей составных частей (или основной надписью) нельзя размещать изображения или другие таблицы. Необходимые таблицы, в том числе и технические характеристики, оформленные в виде таблицы, размещают на свободном поле чертежа общего вида справа от изображений или ниже их.

Одной из особенностей чертежей общего вида является то, что все изображения на них выполняются упрощенно, однако с полным соблюдением всех норм и стандартов ЕСКД.

Что касается допущений, приемлемых для чертежей общего вида, то к ним относится возможность изображения контурными линиями очертаний практически любых составных частей изделий; возможность не изображать некоторые маловажные взаимосвязи между отдельными компонентами конструкции.

На следующей стадии проектирования — рабочая документация — на основании чертежа общего вида разрабатываются чертежи отдельных деталей, а затем сборочный чертеж со спецификацией, монтажный и габаритный чертежи.

Габаритный чертеж – это документ, на котором содержится упрощенное (контурное) изображение изделия. На нем указываются присоединительные, установочные и габаритные размеры.

Пример оформления габаритного чертежа

Монтажный чертеж – представляет собой документ, на котором содержится упрощенное (контурное) изображение изделия. На нем указываются все те данные, которые необходимы для того, чтобы произвести установку (монтаж) в том месте, где изделие будет использоваться. К категории монтажных чертежей принято также относить чертежи фундаментов, которые специально разрабатываются для того, чтобы изделия на них были установлены.

Монтажный чертеж изделия Монтажный чертеж металлоконструкции

Если чертеж общего вида, габаритный или. монтажный совмещены со сборочным чертежом, то такой чертеж должен отвечать всем требованиям каждого отдельного чертежа.

Рабочий проект машины, как правило, включает в себя технические документы (чертежи деталей и общих видов, сборочные, габаритные и монтажные чертежи, схемы, сводные спецификации, ведомости покупных изделий, заимствованных и нормализованных деталей и т. п.), технические условия, инструкцию по эксплуатации, паспорт, уточненный патентный чертеж и другие документы.

Инженерная поддержка ваших идей. Разработка чертежей  и трехмерных моделей в Компас 3D и AutoCad по техническим заданиям, эскизам, образцам, фотографиям, наброскам и словесным описаниям. Качественно и быстро за разумные деньги. Я стремлюсь предоставлять клиентам опыт, который обретает доверие и заставляет возвращаться для дальнейшего сотрудничества.

Виды чертежей

Печать чертежа представляет собой точное графическое изображение на плоскости объекта (изделия), выполненного по особым правилам.

Виды чертежей, предусмотренные стандартом (ГОСТ 2.102— 68)

• Чертеж детали — документ, содержащий изображение детали и другие данные, необходимые для ее изготовления и контроля.


• Сборочный чертеж — содержит изображение изделия в сборе (суппорта станка, заднего моста автомобиля, колеса трактора и т. п.) и включает данные, необходимые для сборки (изготов­ления) и контроля изделия. К сборочным чертежам относятся также гидромонтажные, пневмомонтажные и электромонтажные чертежи.


• Чертеж общего вида — определяет конструкцию изделия, взаимодействие его основных составных частей и поясняет принцип работы изделия.


• Теоретический чертеж — определяет геометрическую форму (обводы) изделия и координаты расположения составных частей.


• Габаритный чертеж — содержит контурное (упрощенное) изображение изделия с габаритными, установочными и присоеди­нительными размерами.


• Монтажный чертеж — содержит контурное (упрощенное) изображение изделия, а также данные, необходимые для его уста­новки (монтажа) на месте применения. К монтажным чертежам также относят чертежи фундаментов, специально разрабатываемых для установки изделия.


• Схема — это чертеж, на котором показаны в виде условных изображений или обозначений составные части изделия и связи между ними.

Виды чертежей по способу выполнения и характеру использования

• Оригинал — это чертеж, выполненный на любом материале и предназначенный для изготовления по нему подлинника.


• Подлинник -чертеж, оформленный подлинными установ­ленными подписями и выполненный на любом материале, позволяю­щем многократное воспроизведение с него копий. Допускается в качестве подлинника использовать оригинал, фотокопию или экземпляр образца, изданного типографским спосо­бом, оформленный заверительными подлинными. установленными подписями лиц, ответственных за выпуск документа.


• Дубликат — это чертеж, идентичный подлиннику, выпол­ненному на любом материале, позволяющем снятие с него копий.


• Копия — чертеж, выполненный способом, обеспечивающим идентичность подлиннику (дубликату), и предназначенный для непосредственного использования при разработке в производстве, эксплуатации и ремонте изделий. Допускается выполнение чертежей, предназначенных для разо­вого использования в производстве (чертежей макетов, стендов для лабораторных испытаний и др.), в виде эскизов.


• Эскиз — чертеж, выполняемый обычно от руки без применения чертежного инструмента и без соблюдения точного масштаба.

Виды чертежей в зависимости от стадии разработки

• Проектные — техническое предложение, эскизный проект, технический проект.


• Рабочие — по ним изготовляются изделия.

Другие виды чертежей

• Эксплуатационные чертежи — предназначаются для использования при эксплуатации, обслуживании и ремонте изделия в процессе эксплуатации.


• Ремонтные чертежи — содержат данные для проведения ремонтных работ на специализированных предприятиях.


• Учебно-технические плакаты — применяются при изучении технических дисциплин.

ТИПОГРАФИЯ ZIGGARD РАДА ВИДЕТЬ ВАС В ЧИСЛЕ СВОИХ ПОСТОЯННЫХ КЛИЕНТОВ !

Тел.: 8 (495) 972 26 44 / 8 (495) 744-69-82 / 8 (929) 611-29-42 ЗВОНИТЕ!

E-mail: ziggard.ru@yandex.ru или zakaz@ziggard.ru — для заказов

Мы находимся: г.Москва, Шипиловская ул., д.1 (м.Орехово)

Время работы: ПН — ПТ с 10.00 до 19.00

СБ — ВС по предварительному звонку

Лучшие бесплатные картинки для рисования. Загрузите 55 бесплатных рисунков Цели на GetDrawings

4

200×147 Открытая рука поднята, многоцелевая концепция, раскрашенный флаг Перу

1

400×332 Назначение каждой кости

1200×1200 Epoch Purpose 15 Degree Женская голова для лакросса без струн, черная

736×736 Hullr Набор кухонных принадлежностей из 25 частей, универсальный набор кухонных инструментов

2596×2964 Самомотивационный рисунок, который я сделал, чтобы не обратить внимания на свои цели

Держатель для бумажных полотенец 1300×1300, стойка для специй и универсальная полка Sorbus

364×550 Универсальная сушилка для бутылок с водой для спорта, еда

Рисунок шаблона многоцелевого измерительного транспортира 1100×1447

1

430×306 Назначение рубероида — нужен рубероид

1500×1100 Снайпер Ppp Эрни Росс находит новую цель домашнего усилителя в Гайанской Марке

2

800×740 Борьба за цель

200×147 Открытая рука поднята, многоцелевая концепция, раскрашенный флаг Перу

800×1089 Европейский многоцелевой шкаф 3d-чертежи, чертеж Autocad

2000×2000 8trl общего назначения, складывающееся кресло-коляска с приводом от пассажира

900×900 Рик и Морти, для чего я хочу, вы передаете художественные доски с маслом

1

1255×1600 1000 Полет Factor 42teknition Split Tape (общего назначения

800×1024 Прочный универсальный очиститель Lavender Amp Cloves Biodegradable

800×1035 Рисунки тушью Purpose Amp Co.Джей Брайант

1

475×713 Заправьте свое изобретение, он показывает перспективу, цель

Многофункциональная детская колыбель 640×602 клипарт и т. Д.

2264×2839 Цель искусства — смыть пыль повседневной жизни с наших душ

344×500 Джанетт.Шлюпка общего назначения. Парусный спорт, пойти на рыбалку или пойти

1010×1010 Eaget V90 Phone Computer Dual Purpose U Disk Usb3.0 16 32 64gb

443×590 Регистра Dsam 330 Иллюстрация с целью

6

Универсальная респираторная маска 1300×1300 Outline на белом Royalty Free

Универсальное гидравлическое кресло-парикмахер 300×300 с откидывающимся черным креслом для красоты

704×364 Цель собаки

Многофункциональная детская колыбель 640×602 клипарт и т. Д.

1200×1200 Epoch Purpose 15 Degree Женская голова для лакросса без струн, черная

562×1300 Tarhong Scroll Cut Пластик 16.9 унций. Универсальный набор из 6 кубков Ebay

3 1

900×506 Teary Eyed Evolution Плач служит цели Npr

3

1530×800 Sailor Moon Princess Serenity Универсальный блокнот-планировщик

800×800 Большая эмалевая кружка с сердечком, дизайн 16 унций Artradition Назначение рынка

402×348 Flip Flop Pool Party Недельная вечеринка по назначению

348×268 Как рисовать цветы — легкий способ для вашего удовольствия.

3

3550×4856 Почему американцы не едят конину (специально)

1

700×260 Какова цель рисования жестов

1

1280×720 Как нарисовать Джастина Бибера Chibi Step By Step Purpose Music Album

938×1500 Зажимы для многоцелевой доски для рисования Helix (4 шт. В упаковке) Amazon.co.uk

400×267 Сила цели Джоди Бергсма ~ Дикие лошади Лошади

680×300 Целевая экономика ищет свой путь

1 1

720×549 Простые творческие идеи для рисования с целью вдохновить всех

271×300 У человеческого приложения есть цель после того, как все находят герцога

739×480 Эгг-ног на самом деле когда-то имел цель еще в средние века

943×660 Моя цель Купить рисунок Нарисовать как мультфильм профессионалом

350×450 1шт двойного назначения Щипцы Удаление СБОРКА Tool

1636×1904 Многоцелевой скребок для снятия пола Eddy на продажу

943×660 Моя цель Купить рисунок Нарисовать как мультфильм профессионалом

900×674 Предварительные знания сотрудников редакции о противопожарных учениях нарушают цель

695×900 Какова цель этой ссуды? Забавный рисунок Ричарда Клайна

.

Универсальный учебник рисования. автор: jerseycajun на DeviantArt

Поскольку этот вопрос, кажется, возникает с большой регулярностью (не неожиданно, я могу добавить), и поскольку проще сделать это один раз, чем печатать каждый раз, когда его спрашивают, вот мой ответ на общий вопрос «Как мне лучше рисовать» и любой из вариантов того же.

Прежде всего, отодвиньте мультфильмы, мангу и другие стилизованные рисунки на задний план своих приоритетов до тех пор, пока вы не овладеете основами понимания линии, формы, формы и перспективы.Если у вас есть свободное время, которое вы хотите убить с помощью нескольких мультфильмов, потратьте несколько минут на разминку сначала на некоторых реальных рисунках жестов.

Не копируйте мультики / мангу / комиксы. Это очень стилизованные рисунки, которые вне зависимости от простоты их внешнего вида скрывают тот факт, что они созданы людьми, которые уже освоили реалистичный рисунок. Я могу придумать одно или два исключения: Мастера. Если вы откопаете какие-нибудь рисунки Микеланджело или кого-то более современного, такого художника, как Фрэнк Фразетта (не его картины, а только его рисунки), вы сможете узнать по поверхностным отметкам, оставленным этими художниками, пройдя по ним и представив, что для этого нужно. создать их.Причина в том, что эти художники были сосредоточены на воссоздании человеческой формы в мучительных деталях, включая метрическую тонну отметок на поверхности, которые научили их интуитивно связывать форму с формой. Но не забывайте, что сначала рисовать с натуры будет лучшим вариантом. Ничто не сравнится с реальностью для изучения реальности.

Когда вы рисуете, не рисуйте пассивно. Держите свой ум всегда сосредоточенным на настоящем; по вашей теме. 100% вашего внимания на модели / предмете, пока вы рисуете.

Рисование должно быть своего рода интимным и личным опытом. Вы рисуете, чтобы получить опыт, поэтому не позволяйте ничему другому мешать этому опыту. Чаще всего мешает страх и беспокойство за качество рисунка. Не позволяй этому. Не беспокойтесь о качестве вашего рисунка во время рисования. Вы рисуете не для того, чтобы идеально рисовать, вы рисуете, чтобы учиться. Помни это.

Рисуйте линии уверенно. Одна идея для одной линии. Не рисуйте десять похожих на волосы крошечных линий, если вы можете покрыть то же пространство одной.

На фото: Уверенные и неуверенные или равнодушные оценки:

Не вдавайтесь в подробности до конца. Не позволяйте какой-либо части вашего рисунка уйти слишком далеко вперед или закончить больше, чем любая другая часть. Рисование превращает грубые, легкие впечатления во все более и более реальные изображения посредством итераций.

Когда дело доходит до измерения, существуют разные точки зрения на этот вопрос. Хотя нет недостатка в учебных пособиях, в которых акцент делается на методе пропорциональности «с высотой головы», и в других, в которых подчеркивается использование сетки, я нахожу их менее удовлетворительными.Я считаю, что вместо этих методов есть более прямой способ достичь той же цели — повысить точность рисования.

Посмотрите на следующий рисунок:

Рисуя его, я вижу в уме и использую следующие формы:

Фигуры, подобные тем, что изображены на букве «А», я вижу, но не рисую . Они здесь только для моей мысленной ссылки и размещения.

Формы первого типа могут использоваться последовательно, причем формы внутри форм допускают все виды измерений:

Большая часть фигуры умещается внутри основного треугольника.Нижний пояс слегка приподнят, что намекает на перспективу.

Следующий треугольник, который я выбрал,

определяет нижнюю правую часть ее бедра, когда он перемещается в изображение и от зрителя, и ограничен справа внутренней стороной ее правой руки.

Затем я решил измерить сужение ее талии с помощью воображаемого треугольника, ограниченного ее левой рукой.

Что касается той части бедра, которая выходит за пределы треугольника, я могу мысленно рассмотреть четвертый треугольник, чтобы определить его правильное расстояние.

Вы можете продолжать выполнять это мысленное упражнение снова и снова, разбивая эти треугольники, прямоугольники или круги, продвигаясь все глубже и глубже в детали. Помните: все дело в иерархии. Начните с величайших идей, величайших направлений и сил, величайших форм и разбейте их на части.

Вы можете видеть, что, делая это, вы в конечном итоге сможете стать очень точными и всегда оставаться «в моменте». Чем быстрее вы сможете сделать эти оценки, тем более значимую информацию вы сможете записать на бумаге за более короткий промежуток времени.Если ваш грубый набросок получился удачным, вы можете потратить большую часть своего времени на уточнение форм и линий, а также на стиль наложения слоев или дизайн поверх по желанию.

Фигуры типа «B» выше, я действительно нарисовал. Это динамические формы, которые можно заполнить формой с помощью осевых линий и поворотных кромок.

Кстати о тех:

Человеческое тело имеет множество естественных маркеров, определяющих центральную линию. Пупок, позвоночник, промежность, ямка на шее и т. Д.Смотреть на них. Поворотный край хорош для рисования большого количества вначале, но в конечном итоге его можно более или менее упустить из-за необходимости рисовать, поскольку это чаще всего подразумеваемая линия. Но действительно здорово начать с рисования, чтобы вы привыкли регулярно видеть это в своей модели.

Нарисуйте от большого к маленькому. Думая в этих терминах, он позволяет управлять сложными предметами, организует сцену в вашем уме и не дает вам ошеломить. Посмотрите на самые большие формы, а затем на формы внутри этих фигур.И так далее. Разбейте его на основные компоненты, а затем разбейте эти компоненты на все меньшие и меньшие части. Помните, что формы равны массе и имеют объем. Вы рисуете объемы, а не невесомые плоские предметы.

На фото: большие идеи …

Помните о всевозможных формах для измерения расстояний и измерений. Не только те, которые создают объекты / люди / субъект (положительные формы), но и пустое пространство вокруг него (отрицательные формы).

Когда кривая меняет направление, разрежьте фигуру и возьмите ее с противоположной стороны.Так найдите «ритм» фигуры.

На фото: ритмы тела.

На фото: ритмы торса.

Не прижимайте внешний контур. Пусть карандаш перемещается по фигуре.
Представьте, что ваш карандаш касается поверхностей, которые он пересекает, переходя с одной стороны на другую. Метки на внутренней стороне фигуры должны быть нанесены так, как если бы они были на поверхности фигуры. Это помогает установить мысленную связь, которая даже на подсознательном уровне напоминает вам, что вы рисуете твердые предметы.

См. Динамические формы на рисунках. Контрастные прямые и изогнутые линии, противоположные друг другу, создают эти динамичные формы. Избегайте параллельных линий и противоположных кривых, которые сводятся или выпирают. Живые существа построены не так, как воздушные шары.

На фото: «Живые» формы против «мертвых» фигур

Даже если у вас возникли проблемы с выполнением всего этого, вы все равно можете практиковаться, рисуя простые перспективные объемы, такие как кубы, цилиндры, сферы и т. Д., В трех измерениях.Кубики особенно хороши тем, что у них есть края, которые разграничивают разные поверхности, что есть даже у органических структур, таких как люди и животные (хотя они более тонкие), так что это хорошая тренировка для глаза и ума, чтобы начать видеть и рисовать их на плоскости. бумаги как можно больше. Нет недостатка в книгах и учебных пособиях по этой теме. Это может быть хорошим местом для начала, если все остальное кажется слишком подавляющим, и это поможет вам в любом случае позже, когда вы будете готовы взяться за более сложные вещи.

Если у вас хорошо получается рисовать куб в перспективе, попробуйте анимировать куб, вращая его в пространстве, как в стиле флип-книжки, сохраняя постоянство объема между рисунками. Отличное упражнение.

Чтобы отдать должное, многие из идей, которыми я делюсь с вами выше, являются результатом моего исследования с использованием FORCE Майкла Маттеси! серия книг. Вы можете найти их на Amazon.com для более продолжительного обсуждения этих и других идей, таких как дизайн персонажей и рисование животных.Его веб-сайт также является благом для тех из нас, кто изучает искусство самостоятельно, и его можно найти по адресу www.drawingforce.com

Я надеюсь, что этот учебник поможет. А теперь рисуй!

.Завод по производству чертежей

, производственная компания OEM / ODM по индивидуальному заказу

Всего найдено 1372 фабрики и компании по производству чертежей с 4 116 продуктами. Получите высококачественные чертежи из нашего огромного выбора надежных заводов по производству чертежей. Бриллиантовый член

Тип бизнеса:	Торговая компания
Основные продукты:	Гидравлический пресс, Картонное оборудование, Детали машин
Mgmt.Сертификация:	ISO 9001
Собственность завода:	Частный собственник
Объем НИОКР:	OEM, собственный бренд
Расположение:	Уси, Цзянсу

Золотой член

Тип бизнеса:	Торговая компания
Основные продукты:	Двусторонняя лента, светоотражающая лента, клейкие изделия
Mgmt.Сертификация:	ISO 9001, ISO 9000, ISO 14001, ISO 14000, ISO 20000 …
Собственность завода:	Общество с ограниченной ответственностью
Объем НИОКР:	OEM, собственный бренд
Расположение:	Гуанчжоу, Гуандун

Бриллиантовый член

Тип бизнеса:	Производитель / Завод , Торговая компания
Основные продукты:	Преобразователь частоты
Mgmt.Сертификация:	ISO 9001
Собственность завода:	Общество с ограниченной ответственностью
Объем НИОКР:	ODM, OEM
Расположение:	Вэньчжоу, Чжэцзян

Бриллиантовый член

Тип бизнеса:	Производитель / Завод , Торговая компания
Основные продукты:	Реле для печатных плат, общего назначения Реле , автоматическое реле, электромагнитные клапаны
Mgmt.Сертификация:	Сертификат ISO9001: 2015, ISO14001: 2015, IATF16949, ISO45001: 2018
Собственность завода:	Общество с ограниченной ответственностью
Объем НИОКР:	Собственный бренд, ODM, OEM
Расположение:	Вэньчжоу, Чжэцзян

Бриллиантовый член

Тип бизнеса:	Торговая компания
Основные продукты:	Деревообрабатывающие материалы и оборудование, Станки для тиснения, Профили и аксессуары для оконных дверей, Упаковочная машина для профилей, Гранулятор
Mgmt.Сертификация:	ISO 13485
Собственность завода:	Общество с ограниченной ответственностью
Объем НИОКР:	OEM
Расположение:	Циндао, Шаньдун

Бриллиантовый член

Тип бизнеса:	Производитель / Завод , Торговая компания
Основные продукты:	Электромобиль для гольфа, Экскурсионный электромобиль, Классический электромобиль, Электрический грузовик, Электромобили
Mgmt.Сертификация:	OHSAS18001: 2007, ISO 9001: 2015, ISO 14001: 2015
Собственность завода:	Общество с ограниченной ответственностью
Объем НИОКР:	Собственный бренд
Расположение:	Тяньцзинь, Тяньцзинь

.

Лучшие бесплатные справочные сайты для рисования фигур

Как художник, вы поймете, насколько безмерно ваше искусство и точность могут выиграть от занятия фигурным рисунком время от времени, независимо от того, насколько вы талантливы. Посещение уроков рисования фигур — это интересно, весело и познавательно, а хороший сеанс рисования фигур доставляет удовольствие как профессионалам, так и непрофессионалам.

Сеанс рисования фигур в реальной жизни — это потрясающе, но даже если вы не можете получить к ним доступ, вы все равно можете воспользоваться эталонными фотографиями позы с помощью правильной онлайн-платформы, и, к счастью, есть большое количество их с нужными инструментами, которые могут дать вам хороший сеанс рисования жестов.

Со списком веб-сайтов, приведенным ниже, мы позаботились о том, чтобы ваш онлайн-рисунок фигуры предоставил вам различные изображения на выбор и различные параметры персонализации, такие как время для каждой фотографии, так что еще до того, как вы выберете реальную фигуру сеанс рисования, вы можете начать расти в своем творчестве художника.

Тела Скотта Итона в движении

Этот справочный сайт с работами фотограф Скотт Итон включает в себя фильмы, выражения лиц, 3D-сканирование и произведения искусства.Скотт документирует фотографии спортсменов и танцоров в движении, что позволяет увидеть тело в разных формах, создавая выразительный галерея доступна для художников.

Первое, что бросится в глаза, когда вы идете через сайт — это детализация и высокое качество отображаемых изображений и это важно, потому что это подвергает вас сложности человеческого тела.

В зависимости от того, что вы ищете, вы можете просмотреть коллекцию движений, выражений лица, 3D-сканирования и иллюстраций.Каждый материал на сайте высокого качества, что позволяет вам познакомиться с реальной жизнью, особенно потому, что вы можете вращать изображение для просмотра с разных сторон, регулировать освещение и т. Д. И пользоваться многокамерной съемкой.

Вы также можете рассчитать время сеансов, используя воспроизведение таймер в поле зрения, который также включает в себя другие параметры настройки, которые вы можете делать.

Чтобы иметь полный доступ к материалам и пользоваться преимуществами Bodies in motion, вам нужна подписка. Есть пакеты на выбор; базовый, стандартный и профессиональный — каждый из них различается по степени доступа к материалам.Из всех трех подписок только профессиональный пакет позволяет использовать материал в коммерческих целях, и вам придется выбирать между однопользовательской или многопользовательской. Кроме того, вы присоединяетесь к сообществу других пользователей, которые делятся своими работами.

Линия действий

Линия действий также предоставляет изображения, лоты из них художники могут практиковать рисование жестов из любого места. В изображения также дарят фотографы и подписчики, хотя Line of Действие не снимает собственные изображения, они принимают отправку и фильтруют ее только показать, что будет иметь образовательную ценность для художников.

На веб-сайте вы можете контролировать, что вам будут показаны изображения, потому что в коллекции есть как обнаженные, так и покрытые изображениями обоих полов, поэтому перед тем, как начать, вам придется выберите круги, которые представляют ваши предпочтительные варианты. Например, какой пол людей, которых вы хотите видеть, вы бы предпочли видеть их одетыми или обнаженными, и как долго вы хотите, чтобы ваши сеансы были.

Это очень важно, особенно если вы чувствительны к обнаженной натуре или вы ограничены в том виде изображений, которые хотите улучшать.Сайт позволяет использовать изображения и сеансы рисования на уроках. и отображать их в Интернете.

Чтобы получать больше изображений и контролировать вы испытываете на Линии действия, желательно подписаться, чтобы вы могли доступ к другим вещам, например к отправке фотографий и обсуждениям другими участниками общество.

SketchDaily

SketchDaily — это сообщество сабреддитов сосредоточены на том, чтобы помочь художникам улучшить свои навыки рисования, предлагая различные изображения и обновления каждый день, а также проблемы.Действительно интересно, что он управляется сообществом и все еще работает нормально, несмотря на это, даже больше так что из-за того, насколько интерактивен веб-сайт.

SketchDaily — это больше, чем просто изображения людей, вы можете получить изображения пейзажа, животных, изображения всего тела, выражений лица и частей тела, и это очень полезно, если вы хотите поработать способность запечатлеть ту или иную часть тела. Вы также можете фильтровать изображения отображается в зависимости от пола и уровня скромности.

На главной странице вы видите новости о любых новых обновить в галерее и на панели, где вы можете настроить свои параметры, вам сообщают, сколько изображений доступно для просмотра в этот день, представленных по номеру.

Когда вы начинаете просматривать изображение, оно открывает полный вид на вашем экране, а настраиваемая панель для настройки помещается вверху вместе с уведомлением таймера. Это позволяет легко пролистывать или следить за тем, сколько времени у вас есть для работы.

Posemaniacs

Posemaniacs предлагает художникам действительно отличное опыт, если вы занимаетесь рисованием фигур. Если то, что вы пытаетесь работать над углами и уметь точно рисовать кривые и понимать анатомия человека, то блог Posemaniacs идеален.

Несмотря на то, что были жалобы на люди находят некоторые из представленных поз трудными для рисования, это важно знать, что на посеманиаках можно найти разные позы, от простых до сложно, и мы предлагаем идти в своем собственном темпе.

Если вы найдете позу, которую действительно хотите нарисовать наружу, неплохо было бы попробовать повернуть его, чтобы найти лучший угол для вас, да, вы можете вращать изображения. Это позволяет вам задавать темп на основе на вашем уровне знаний и разрешите свой собственный предпочтительный вид и углы.

Мы действительно думаем, что Посеманьяки богаты контент, когда речь идет об углах и формах тела, и его также можно использовать бесплатно так что вы можете прыгнуть прямо на него. Хотя, если вы ищете что-то с на нем накинута одежда, чтобы добавить художественного характера, которого вы не найдете те, кто о Посеманиаках, а также представление Посеманиаков помогает получить преимущество от дискомфорта художники могут испытывать наготу, продолжая демонстрировать свое тело в полной мере.

Анатомия человеческого тела для художников от Proko

Любой художник извлечет большую пользу из видео на аккаунте, это действительно доказывает, что вы почти ничего не в наши дни нельзя узнать на YouTube.Видео в аккаунте, загруженные Proko помогает предоставить подробную информацию о том, что художнику необходимо знать о Анатомия человека. Он подробно показывает суставы и мышцы, а также объясняет, как они работают. Хорошее знание анатомии помогает художникам действительно понять, где начните с рисования фигур и будьте уверены, что если вы пойдете через видео, загруженные Proko, вы войдете в свою фигуру рисовать уверенно, даже если вы впервые, просто не забудьте практика.

Помимо предоставления знаний и анимационные видеоролики об анатомии человека, есть также видеоролики, объясняющие, как ходить по разным частям тела и изображать из себя художника, переводя то, что вы видите, начиная с одного мазка и заканчивая детализацией. Мы думаем, это удобно для любого художника, начинающего, среднего и эксперта, открывая их для более широкого знания, которые помогут улучшить навыки рисования, считайте это управляемым рисованием жестов сеанс.

Все, что вам нужно сделать, это зайти на YouTube и подписаться, чтобы получать уведомления о новых загрузках.

Кроме того, если вы хотите узнать больше об академии Проко и их фантастических курсах рисования, вы можете проверить мой обзор Курсов рисования Проко, нажав здесь.

Deviantart:

Deviantart — это платформа, на которой художники могут общаться, взаимодействовать и делиться своими творениями. Подобные места особенно полезны для художников, которые все еще пытаются укрепить уверенность в своей работе или ищут других, с кем они могут поделиться идеями и опытом.

Сообщество Deviantart состоит из разных художников, объединившихся в сеть, поскольку художник, зная, что есть сообщество людей, которые хотят увидеть ваше творение и будут платить за это, очень обнадеживает, а Deviantart — это платформа, на которой вы можно зарабатывать на искусстве.

Вместе с художниками и произведения искусства, которые послужат топливом и вдохновением для рисования жестов, вы может также отображать то, что вы сделали или создали и владеете авторскими правами на это, вы могу дойти до продажи.

Поскольку художники решают, стоит ли их Работы будут бесплатными для публики, вы можете найти бесплатный загружаемый контент и другие, за которые вы должны заплатить на Deviantart, которые помогут вам улучшить навыки рисования с вашим личным временем практики.

Мы думаем, что Deviantart обширен, объем вашей досягаемости, материалы, которым вы подвергаетесь, и так далее.Быть Deviantart, крупнейшая социальная сеть для художников, является идеальным местом для любые художники, стремящиеся выразить себя, выставить себя напоказ или даже найти вдохновение от другого художника. Все, что вам нужно сделать, это зарегистрироваться и настроить свой профиль.

Быстрые позы

Как только вы попадете на домашнюю страницу, быстрые позы сообщает, что это веб-сайт, который помогает художникам улучшить свои рисунки. навыки в нескольких словах. Это остается в центре внимания быстрых поз, и вы можно сразу перейти на сайт, выбрав один из вариантов в левом углу.

В быстрых позах есть чем заняться, ты можно сразу перейти к сеансу рисования жестов по времени, вы можете принять участие в испытании на сайте, вы можете пойти на несвоевременное сеансы рисования или вы можете просматривать общие рисунки других участников сообщества, а также учиться в блоге.

Используя быстрые позы, вы не только получаете библиотека изображений для практики, вы также получите советы и вызовы себя и станьте частью сообщества. Прежде чем начать рисовать, у вас есть для выбора нужных вам вариантов; пол, выбор одежды и тело частей или животных или ландшафта и времени.Это не займет больше минуты для настройки, прежде чем вы сможете приступить к рисованию, и когда вы закончите, вы можете а также поделитесь тем, что вы сделали.

Pinterest

Для многих вещей, таких как изображения, Pinterest определенно появляется как одно из мест, где можно получить хорошие изображения, включая изображения, которые также можно использовать для рисования жестов.

Pinterest предлагает большое количество изображений, многие из которых, на самом деле, могут помочь улучшить вашу практику рисования и помочь вам оставаться в силе и совершенствоваться, прежде чем вы отправитесь в студию для сеанса рисования реальных фигур.

Если вы знаете, что искать, вы можно получить как обнаженные, так и одетые изображения, вы можете получить изображения обоих полов, а также тела частями и глазурью на торте является то, что Pinterest бесплатен.

Из-за того, насколько доступно и бесплатно Pinterest, отсюда легко получить ваши изображения, за исключением того, что вам придется время вне приложения / веб-сайта, поскольку оно не предназначено специально для практика рисования жестов.

Если вы собираетесь использовать Pinterest, вы должны быть готовы самостоятельно рассчитать время и делать это честно, а также вам нужно будет самостоятельно выбрать изображения, которые вы хотите использовать.

Дизайн персонажей

Этот сайт, как следует из его названия, является отличным ресурсом для художников, которые ищут качественные фотографии для дизайна своих персонажей.

От студийных фотографий обнаженных и не обнаженных моделей до косплея и скульптур. Сайт Characterdesigns.com полон интересных изображений, которые помогут вам при рисовании реалистичной анатомии и позы. Также вы найдете изображения персонажей, созданные другими художниками, которые послужат вам источником вдохновения.

На сайте представлены не только анатомические данные человека, но и оружие и предметы.Я нашел очень интересными отсылки к фотографиям старинного огнестрельного оружия из Музея армии в Париже. Вы можете проверить их, нажав здесь.

Если вы впервые на сайте, я порекомендую вам посетить Основные моменты галереи. Этот раздел — отличная отправная точка. Если вы хотите получить некоторые идеи, а также понять качество ссылок, которые вы найдете здесь, я настоятельно рекомендую вам посетить этот раздел (вы можете проверить раздел, нажав здесь).

SenshiStock Sketch

SenshiStock Sketch прост в использовании и ориентироваться и очень прямо к делу.В момент открытия веб-сайта вы начать показ изображений в слайд-шоу с 30 секундами на таймер изображения по умолчанию.

Если вам нравится то, что отображается, вы можете сразу приступить к рисованию, но если вы предпочитаете настраивать свои изображения, вы можете настроить его с помощью параметров, отображаемых в верхней части изображений.

Поскольку веб-сайт управляется сообществом, отображается ссылка Deviantart на изображения, а также ссылка, показывающая, что автор предоставил это бесплатно.Все отображаемые изображения бесплатны, и вы можете загрузить их для использования в автономном режиме.

Настройка изображений на SenshiStock — это возможно с помощью тегов, которые также находятся поверх изображения, выпадающего меню появляется, когда вы щелкаете значок тега, из которого вы выбираете теги, связанные с типы изображений, которые вы хотите видеть. SenshiStock великолепен как для онлайн, так и для автономное рисование жестов.

В заключение, эти веб-ссылки помогут вам поднять свои навыки рисования на новый уровень, поскольку они предоставят вам необходимые инструменты для практики, где бы вы ни находились.Так что вы не можете заставить модель позировать вам, просто посетите одну из них и сделайте наброски.

Сводка

Название статьи

Лучшие бесплатные сайты для справок по позам для рисунков

Описание

Со списком веб-сайтов, составленным ниже, мы убедились, что ваш онлайн-рисунок фигурки предоставит вам различные изображения на выбор : 1- Тела в движении 2- Линия действий 3- SketchDaily 4- Посеманьяки 5- Проко 6- Deviantart 7- Быстрая поза 8- Pinterest 9- Sketch Daily

Автор

Автор: Эсеандре, Редактор: Тони Жустаманте

Имя издателя

Улучшите свои рисунки

Логотип издателя

.
