Navien deluxe 20k coaxial white: Котел газовый настенный Navien Deluxe-20k Coaxial, (Южная Корея), характеристики, описание

Котел газовый настенный Navien Deluxe-20k Coaxial, (Южная Корея), характеристики, описание

• Описание
• Документация (2)
• Отзывы (1)

Особенности:

• закрытая камера сгорания
• под дымоход 60/100
• выносной пульт
• раздельные теплообменники

Котел газовый настенный Navien Deluxe-20k Coaxial предназначен для отопления частных домов, коттеджей, загородных домов, дач площадью до 200.0 кв. м. а также для организации горячего водоснабжения.

Этот котел имеет раздельные теплообменники, что является большим преимуществом там, где вода богата солями кальция и магния, другими словами, вода жесткая. По умолчанию котел работает на природном магистральном газе, но при необходимости котел можно переоборудовать для работы на сжиженном газе, для этого необходимо приобрести комплект жиклеров. В своей конструкции котел отопления уже имеет циркуляционный насос Everon, поэтому необходимость в его приобретении отпадает

Для работы платы управления настенного газового котла требуется его подключение к электрической сети 220 В.

Для сохранения гарантии производители рекомендуют установку стабилизатора напряжения. Как выбрать стабилизатор, вы можете проконсультироваться у нашего специалиста.

Закрытая камера сгорания (по-другому такие котлы называют турбированными) подразумевает наличие в данном котле вентилятора, который принудительно осуществляет забор воздуха и удаление продуктов сгорания на улицу или коллективный дымоход. Для таких котлов обычно используют коаксиальные дымоходы — «труба в трубе»

Данные отопительного котла

• Родина бренда (Южная Корея)
• Сборка

  Южная Корея

• Производитель

  Navien

• Завод-изготовитель

  KyngDong Navien Co. , Ltd

• Код товара в магазине

  1-5-783-5990

• Гарантия

  24 мес.

• Источник энергии

  газовый

• Работа на природном газе
  да

• Работа на сжиженном газе

  опция

• Камера сгорания

  закрытая (турбо)

• Установка

  настенный

• Тип

  двухконтурный

• Погодозависимая автоматика

  нет

• Доп. управление

  Термостат

• Протокол

  Navien

• Основной цвет

  белый

Технические характеристики

• Мин. полезная мощность

  9.00 кВт

• Макс. полезная мощность

  20.00 кВт

• КПД

  91.7 %

• Макс. расход природного газа

  2. 15 м³/час

• Макс. расход сжиженного газа

  1.79 кг/час

• Расширительный бак

  есть, на 8.00 л

• Диаметр дымохода

  60/100

• Напряжение сети
  220 В.

• Потребляемая мощность

  125.0 Вт

• Уровень шума

  35 дБ

Характеристики отопления

• Теплообменник

  раздельный

• — первичный

  нерж. сталь

• — вторичный

  нерж. сталь

• Максимальное давление в системе

  3.0 бар

• Циркуляционный насос есть, Everon
• Использование антифриза

  не рекомендуется

• Отапливаемая площадь

  до 200.0 м²

• Отапливаемый объем

  до 560 м³

• Мин. t системы отопления

  30.0 ⁰C

• Макс. t системы отопления

  85.0 ⁰C

Характеристики ГВС

• Минимальная температура горячей воды

  30 ⁰C

• Максимальная температура горячей воды

  60 ⁰C

• Производительность ГВС (Δt=25C)
  13.000 л

• Производительность ГВС (Δt=35C)

  9,3 л

• Режим «Лето»

  нет

Размеры, вес, подключение

• Габариты (ВхШхГ)

  695x440x265

• Масса НЕТТО

  28. 00 кг

• Масса БРУТТО

  30.80 кг

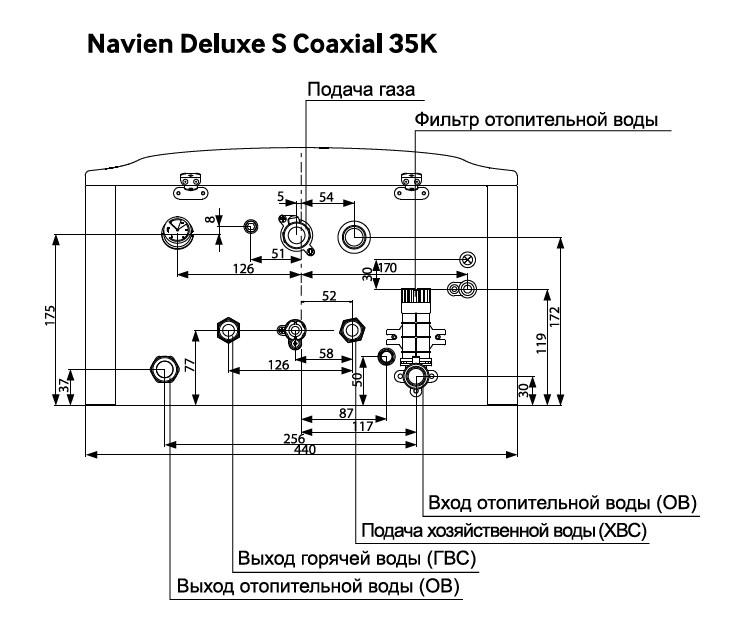

• Вход холодной воды

  1/2″ (Ø 15)

• Выход горячей воды

  1/2″ (Ø 15)

• Подающая линия контура отопления

  3/4″ (Ø 20)

• Обратная линия контура отопления

  3/4″ (Ø 20)

• Подача газа

  3/4″ (Ø 20)

Сертификаты, паспорта, руководства к Navien Deluxe-20k Coaxial

Паспорт Navien Deluxe Coaxial415 Кб —

Руководство по эксплуатации Navien Deluxe Coaxial11,3 MБ —

К сожалению, Navien Deluxe-20k Coaxial больше не производится. Вы можете обратиться к любому из наших менеджеров для подбора оборудования с аналогичными характеристиками.

С котлом Navien Deluxe-20k Coaxial покупают

NAVIEN DELUXE-20K COAXIAL Настенный газовый котел 20 кВт для отопления и ГВС

Отопительный газовый котел с закрытой камерой сгорания.

Тип: 2-х контурный

Назначение: Отопление (ОВ) и нагрев воды для хозяйственных нужд (ГВС)

Топливо: Природный газ / Сжиженный газ

Мощность: 20 кВт

Максимальная отапливаемая площадь: 200 м²

Описание серии DELUXE COAXIAL

Стабильная система защиты от замерзания

При падении температуры в помещении в котле автоматически срабатывает система защиты от замерзания. Если температура отопительной воды опускается ниже 10°С, автоматически запускается циркуляционный насос, обеспечивая постоянную циркуляцию теплоносителя в системе топления. При падении температуры отопительной воды ниже 6°С автоматически включается горелка и прогревает теплоноситель до 21°С.

Безопасная и стабильная работа котла при частых колебаниях напряжения в электросети

При колебаниях напряжения в электросети +/-30% от 230 В срабатывает защитный чип SMPS(Switched-Mode Power Supply) на микропроцессоре. Котел при этом работает без сбоев и остановок, благодаря чему продлевается срок его эксплуатации и предотвращаются поломки.

Возможность пользоваться отоплением и горячей водой при низком входном давлении газа в системе газопровода

Котел стабильно и безопасно функционирует при давлении газа 4 мбара (40 мм водяного столба).

Возможность пользоваться горячей водой при низком входящем давлении воды в системе водопровода

Котел стабильно работает при падении входящего давления воды до 0,1 бара, благодаря чему его можно использовать в жилых помещениях со слабым напором воды в системе водопровода, а также при частых перепадах давления в системе водоснабжения.

Выносной пульт управления В КОМПЛЕКТЕ С КОТЛОМ!!!

Русифицированный выносной пульт управления позволяет не только экономно расходовать топливо и сокращать расходы на отопление, но и постоянно поддерживать комфортную температуру с учетом особенностей помещения и устанавливать оптимальный режим нагрева хозяйственной воды. Пульт оснащен жидкокристаллическим дисплеем со встроенной подсветкой.

Модулируемая система турбонаддува

Вентилятор турбонаддува, установленный в котлах Navien Deluxe/Navien Deluxe Coaxial под камерой сгорания, измеряет скорость вращения по сигналу, поступающему от датчика давления воздуха APS(Air Pressure System). Таким образом, в камеру сгорания котла обеспечивается подача воздуха в количестве, пропорциональном количеству поступившего газа. Именно такая система работы котлов Navien Deluxe/ Navien Deluxe Coaxial, сустановкой вентилятора под камерой сгорания и использованием датчика APS, позволила обеспечить наиболее полное сгорание газа и свести к минимуму теплопотери, связанные с дымоудалением. Производительность котлов Navien Deluxe/Navien Deluxe Coaxial, повысилась без увеличения количества потребляемого газа, а КПД котлов Navien Deluxe/ Navien Deluxe Coaxial с теплообменником из нержавеющей стали стал таким же, как у котлов с теплообменником из меди.

Теплообменник из нержавеющей стали

Теплообменник из нержавеющей стали, по сравнению с медным, имеет повышенную в 5-6 раз стойкость к коррозии, что значительно увеличивает срок его службы. Эффективное использование теплообменника из нержавеющей стали, стало возможным в котлах Navien Deluxe/ Navien Deluxe Coaxial, благодаря применению модулируемой системы турбонаддува для повышения КПД котла.

Производитель: KD Navien Co., Ltd.

Производитель	Южная Корея
Сборка	Южная Корея (KR)
Исполнение	Навесное
Место установки	В помещении, в утепленном контейнере, в модуле
Тип	Газовый
Режим работы	Основной
Количество фаз:	1
Количество ступеней	Модулирующее регулирование
Напряжение, В	220
Частота тока, Гц	50
Тип топлива	Природный газ / Сжиженный пропан
Расход топлива	Природный газ м3/час: 0.95/1.72 Сжиженный газ кг/час: 0.79/1.43;
Потребляемая мощность	0,15
КПД, %	91,7
Количество контуров, шт	2
Тип горелки	Наддувная
Производство ГВС, л/ч	8,6
Отапливаемая площадь, м2	200
Максимальная тепловая мощность, кВт	20
Габаритные размеры (ДхШхВ), мм	695 x 440 x 265
Вес, кг	28

С момента основания в 1978 году, KD NAVIEN постоянно стремиться быть компанией всегда заботящейся о своих клиентах, и вносящей большой вклад в благополучие общества, сосредоточив все свои силы на разработке экологически чистого и высоко- энергоэффективного оборудования на основе конденсационных технологий. Корея относится к странам с высоким уровнем энергопотребления, а также имеет один из самых высоких показателей выброса парниковых газов. KD NAVIEN, благодаря целеустремленности, способствует инновациям в разработке экологически чистых энергетических технологий для нашего с вами будущего, чтобы сохранить здоровую планету для будующих поколений.

Цель компании KD NAVIEN, одного из лидеров котельной промышленности отличается от аналогичных компаний. KD NAVIEN стремится производить высокоэффективное и экологически чистое оборудование, которое сокращает потребление различных видов топлива. Благодаря усилию в 1988 году на азиатском рынке появился первый конденсационный котел. С тех пор компания является одним из лидеров мирового рынка отопительного оборудования, разработав и предоставив котел с самым высоким КПД в мире. Компания гордится своим вкладом в экологию нашей планеты, сохраняя ее для наших детей.

Изначально планировали выйти на мировой рынок, поэтому и предприняли нестандартные решения. В результате компания стала хорошо узнаваемым брендом в мире представляющую Корею и остается лидером экспорта в отрасли последние 22 года. Компания KD NAVIEN постоянно совершенствует качество производимой продукции. Мы продолжаем расти и развиваться, чтобы быть ведущей компанией по созданию самого лучшего климата в доме.

С момента основания, компания KD Navien активно практикует свою философию-«вклад в общество через бизнес». Компания щедро инвестирует в разработку экологически чистых технологий для снижения потребления энергии и сохранения окружающей среды. Также, за счет части прибыли от продаж экологически чистых котлов с Высокой эффективностью, был создан экологический фонд. Кроме того, компания KD Navien в течение длительного периода времени принимала участие в мероприятиях по созданию и улучшению бесплатного жилья для нуждающихся в Корее. Благодаря KD Navien было утеплено множество домов.

Компания KD Navien никогда не останавливается на достигнутом.
Благодаря постоянному развитию технологий, компания реализовывает свою мечту – стать мировым лидером экологически чистого производства.
Компания KD Navien продолжает стремиться к своей мечте – стать компанией номер 1 в мире, создающей благоприятные условия окружающей среды, за счет новейших технологий на основе которых будет строиться лучшее будущее. 4 компании входящие в холдинг KyungDong, при помощи технологических Разработок и созидательного мышления прилагают все силы на то, чтобы стать Передовым лидером в своей области.

котел Navien Deluxe 24K Инструкция

Дом/Газовые котлы

Вернуться к

Опубликовано: 03.03.2020

Время чтения: 7 минут

0

783

Назрительный газовой коил является популярным климатическим устройством. южнокорейской производственной корпорации KyungDong Navien.

Компания занимается производством и проектированием отопительного оборудования, использующего в своей работе различные виды топлива: жидкое, твердое, газообразное и электричество.

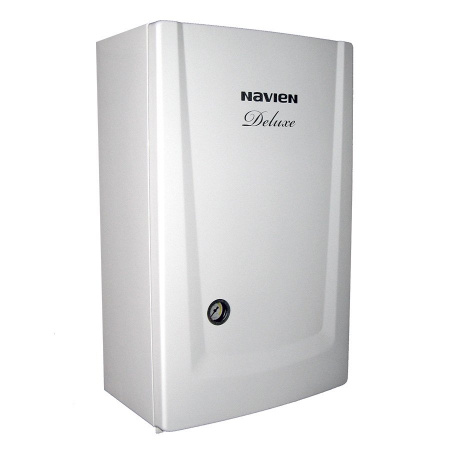

Navien Deluxe – современная модификация настенных двухконтурных газовых котлов, выпущенная взамен модели Navien Ace.

Полный технологический процесс сборки агрегатов осуществляется на заводских мощностях в Корее и соответствует стандартам качества ISO 9001. поле

4 Основные ошибки и их устранение

5 Установка и подключение

6 Инструкция по эксплуатации Navien Deluxe

Преимущества и недостатки Navien Deluxe

Котлы продаются на мировом рынке уже более 30 лет. Они завоевали популярность благодаря своей надежности и функциональности. Высокий уровень безопасности газового оборудования обеспечивают несколько систем защиты:

1. От замерзания системы теплоснабжения, при длительном отключении оборудования в холодное время года.
2. От деструктивных режимов работы электрической сети, при скачках напряжения.
3. От пониженных режимов работы газовой сети.
4. От аварийных режимов работы водопровода, при снижении давления теплоносителя до 0,1 бар.

В группу безопасности котла Навьен входят первичные датчики температуры и давления, контрольный манометр и предохранительный клапан от избыточного давления в контуре теплоснабжения. Для защиты внутренних поверхностей водяного отопления от накипи установлен фильтр очистки воды от солей жесткости.

В электронную плату системы управления котлом встроена микросхема SMPS, которая защищает котельное оборудование от колебаний в сети +/- 30% от нормального напряжения 220В.

К незначительным недостаткам этой марки источников отопления российские пользователи относят достаточно высокую цену, энергозависимость и сложный монтаж газового котла, который должен выполнять специализированная организация.

Характеристики Navien Ace TURBO

Компактное расположение элементов котла.

Котел настенный двухконтурный характеризуется следующим:

• применение для нагрева воды и отопления жилых домов;
• в состав оборудования входит стальной теплообменник, покрытый антикоррозийным материалом, что значительно снижает стоимость оборудования по сравнению с котлами, оснащенными медными теплообменниками;
• газовый котел Navien Ace (инструкция по эксплуатации прилагается к каждой модели) прост в использовании;

У настенного оборудования есть мозги. Это означает, что агрегат следит за тем, чтобы теплоноситель не замерзал в трубопроводах системы отопления. Автоматика работает в двух случаях. Первый – когда температура воды опускается до 10 градусов. В это время он включается. Вторая ситуация возникает при температуре теплоносителя менее 6°С. В этом случае включается газовая горелка, нагревающая теплоноситель до 21 градуса.

Продукция Navien имеет положительные отзывы. Это связано с длительным периодом использования, высоким КПД агрегата. Оборудование отличается высокой экономией топлива и электроэнергии. Этому способствует наличие турбонаддува и датчика APS, следящего за давлением воздуха.

Технические характеристики

Современные установки Navien оснащены выносным пультом управления, на который поступает сигнал от датчика температуры.

Его показания моментально передаются на микросхему блока управления, которая дает сигнал исполнительному механизму на увеличение/уменьшение расхода подачи газа на двухконтурный котел. Аналогичным образом может быть подана команда на полное отключение агрегата при возникновении аварийной ситуации в его работе.

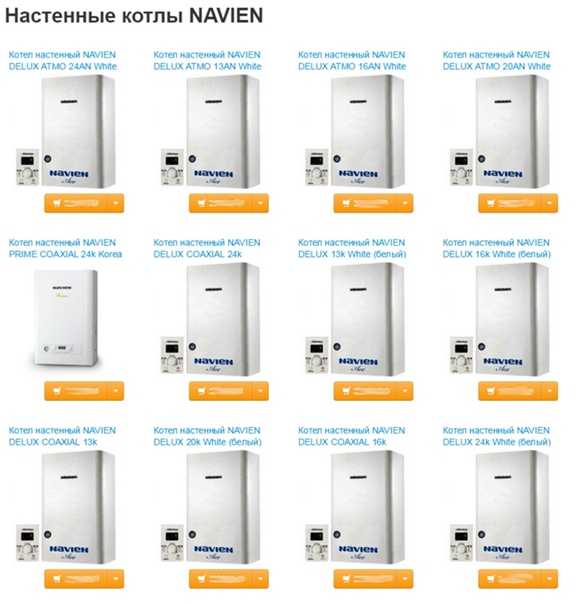

Наиболее популярными модификациями газовых котлов Навьен являются двухконтурные настенные агрегаты с закрытой топкой, тепловой мощностью 20-24 кВт, способные качественно обогреть помещение от 160 до 240 м2 и приготовить горячую вода для хозяйственных нужд семьи из 4 человек.

Технические характеристики настенных газовых установок Navien с закрытой камерой сгорания:

1. Navien Deluxe Plus — 20к, отопление — 160 м2, максимальная/минимальная мощность — 20/9 кВт, расширительный бак — 8л, электронасос — да, отопление + горячее водоснабжение, КПД — 91,7%, расход газа — 2,15 м3/час, цена — 31 080 руб.
2. Navien Deluxe Plus — 24к, отопление — 192 м2, максимальная/минимальная мощность — 24/9 кВт, расширительный бак — 7,5 л, электронасос — есть, отопление + горячее водоснабжение, КПД -90,5%, теплообменник — стальной, расход газа — 2,58 м3/час, цена — 31 230 руб.
3. Navien Deluxe Plus -24k COAXIAL, мощность 24 кВт, отопление — 240 м2, максимальная/минимальная производительность — 24/9 кВт, расширительный бак — есть, электронасос — есть, отопление + горячее водоснабжение, КПД-90,5%, тепло теплообменник — стальной, расход газа — 2,58 м3/час, цена — 28 500 руб.
4. Navien ACE-20AN, отопление -190 м2, естественное горение, максимальная/минимальная производительность — 20/9 кВт, расширительный бак — есть, электронасос — есть, отопление + горячее водоснабжение, КПД — 91%, теплообменник — пластинчатый, расход газа — 2,06 м3/час, цена — 29 130 руб.
5. Навьен Делюкс — 20к Белый, отопление — 186 м2, максимальная/минимальная мощность — 20/9 кВт, расширительный бак — есть, электронасос — есть, отопление + горячее водоснабжение, КПД — 90,5%, теплообменник — сталь, газ расход — 2,15 м3/ч, цена — 32 160 руб.
6. Navien Deluxe — 24k White, отопление — 220 м2, максимальная/минимальная мощность — 24/9 кВт, расширительный бак — есть, электронасос — есть, отопление + горячее водоснабжение, КПД — 91,5%, теплообменник — стальной, расход газа — 2,58 м3/ч, цена — 29 980 руб.
7. Navien Deluxe-20k COAXIAL White, отопление — 190 м2, максимальная/минимальная мощность — 20/9 кВт, расширительный бак — есть, электронасос — есть, отопление + горячее водоснабжение, КПД — 90,5%, теплообменник — стальной, расход газа — 2,15 м3/час, цена — 32 160 руб.
8. Navien Deluxe-24k COAXIAL White, отопление — 220 м2, максимальная/минимальная мощность — 24/9 кВт, расширительный бак — есть, электронасос — есть, отопление + горячее водоснабжение, КПД — 90,5%, теплообменник — стальной, расход газа — 2,15 м3/час, цена — 29 090 руб.
9. Navien SmartTok — 24К, отопление — 220 м2, максимальная/минимальная производительность — 24/9 кВт, расширительный бак — есть, электронасос — есть, отопление + горячее водоснабжение, КПД — 91,0%, теплообменник — стальной, расход газа — 2,6 м3/ч, цена — 34 430 руб.
10. Navien Deluxe S COAXIAL-24k, отопление — 200 м2, максимальная/минимальная мощность — 24/9 кВт, расширительный бак — есть, электронасос — есть, отопление + горячее водоснабжение, КПД — 91,2%, теплообменник — стальной, расход газа — 2,58 м3/час, цена — 31 060 руб.

Классификация

Газовые котлы «Navien Ace» делятся на две категории:

1. Ace ATMO.
2. Туз ТУРБО.

Первый агрегат представляет собой простой и традиционный котел с открытой камерой сгорания, в котором используется атмосферный отвод продуктов сгорания. Второй более продвинутый и имеет горелку с турбонаддувом. Это дает возможность эффективно подавать газ и сжигать его при нестабильной подаче, что связано с скачками давления. Кроме того, вторая версия оснащена специальной системой управления SMPS, в основе которой лежат высокочувствительные микросхемы. Они отвечают за контроль и регулирование процессов сжигания газа. Во всем остальном оба варианта ничем не отличаются друг от друга.

Обе модели можно отнести к категории универсального оборудования. Адаптированные к непростым условиям эксплуатации, они сегодня считаются одними из самых экономичных отопительных приборов на российском рынке. Важным компонентом конструкции является пульт дистанционного управления. Это очень удобно, когда можно на расстоянии выставлять режимы и показатели, быстро внося коррективы.

Но что удивительно, так это то, что газовые котлы Навьен могут работать не только в автоматическом режиме, но и в ручном. Это особенно удобно, когда резко меняется температура за окном. Ручная установка позволяет более точно установить параметры и показатели, что исключает малейшие ошибки при эксплуатации отопительного оборудования.

Газовые котлы navien ace можно назвать универсальными агрегатами. Они работают на природном газе или сжиженном газе. Для перехода с одного вида газа на другой достаточно заменить горелку. Никаких других изменений не требуется.

Комплектация

В оборудовании этой фирмы реализован расширенный принцип управления с дистанционным управлением, позволяющим задавать параметры и режимы. Устройство имеет встроенную функцию датчика термостата для контроля и поддержания температуры в доме.

Технические отличительные характеристики модификации:

1. Высокоэффективные теплообменники из нержавеющей стали, раздельные на контур отопления и горячего водоснабжения с высоким коэффициентом теплопередачи.
2. Автоматическое поддержание заданного давления теплоносителя в системе отопления.
3. Фильтр для очистки подпиточной воды от взвешенных веществ и солей жесткости.
4. Дренажная система для слива теплоносителя из змеевиков теплообменников.
5. Циркуляционный насос, обеспечивающий постоянную циркуляцию теплоносителя, обеспечивает максимальный отвод тепла в котле и снижение затрат на отопление.
6. Установка температурного режима с точностью до 0,1С.
7. Установка летнего и зимнего режимов работы агрегата.
8. Группа безопасности с предохранительным клапаном и воздухоотводчиком.
9. Группа подпитки котла с центробежным насосом.
10. Дымоходная система.
11. Вентилятор турбокомпрессора установлен на входе в топку.

Особенности эксплуатации котлов «Навьен»

Навьен — бытовые двухконтурные котлы с открытым или закрытым устройством сгорания применяются для отопления жилых и общественных помещений и нагрева воды для хозяйственно-технических целей.

Управление котлом русифицировано и адаптировано к реальным режимам работы российских инженерных систем.

Механизм АПС обеспечивает стабильный процесс сгорания топлива с минимальным расходом. Нагнетательный вентилятор для подачи воздуха и создания рабочего давления газовоздушной смеси имеет различные рабочие скорости и позволяет оператору регулировать скорость вращения для полного сгорания, предотвращая образование конденсата.

Комплектация котлов Navien:

• Циркуляционный насос;
• теплообменники универсальные для контура отопления и системы горячего водоснабжения;
• автоматика безопасности;
• расширительный бачок;
• выбор режима нагрева и таймер остановки агрегата;
• котел Навьен, инструкция по настройке и эксплуатации.

Преимущество использования нагревательного агрегата в том, что горелка с предварительным смешиванием газовоздушной смеси имеет диапазон модуляции 30-100%.

Основные ошибки и их устранение

Газовые котлы оснащены хорошей системой диагностики, которая ежеминутно сканирует параметры работы котла и в случае нарушения выдает кодированный сигнал на пульт управления для устранения неисправности :

Основные коды неисправности газовых котлов Навьен:

1. E01 — перегрев теплоносителя в котле. Недостаточная циркуляция воды через устройство, необходимо проверить работу насоса, наличие протечек и засоров в теплообменнике. При обнаружении последнего перед устранением ошибки рекомендуется промыть теплообменник от накипи по технологии, указанной заводом-изготовителем.
2. E02 — ошибка 02, низкое давление теплоносителя в контуре отопления. Проверить герметичность тепловых сетей, при необходимости дозаправить контур.
3. E03 — проблемы в системе электророзжига котла. Необходимо проверить наличие питания в системе, наличие давления и электрод на наличие искры.
4. E04 — нет пламени в котле. Контроль пьезорозжигателя на возможность образования искры и проверка системы заземления.
5. E05 — не работает датчик температуры обратного теплоносителя на входе в прибор. Проверить работоспособность первичного датчика температуры и при необходимости заменить на аналогичный.
6. E06 — не работает датчик температуры подачи теплоносителя на выходе из котла. Проверить работоспособность первичного датчика температуры и при необходимости заменить на аналогичный.
7. E07/08 — не работает датчик температуры ГВС на входе или выходе из котла. Проверить работоспособность первичного датчика температуры и при необходимости заменить на аналогичный.
8. E09 — не работает центробежный вентилятор. Проверьте работу впускного воздушного фильтра на предмет засорения.
9. E10 — ошибка 10, проблемы в системе дымохода, в котле нет вакуума. Газоотводные каналы контролируются на наличие засоров.
10. E13 — ошибка 13, проблемы в контуре циркуляции.

Заполнение котла и системы отопления водой

Код ошибки 02, указывает на то, что была попытка запуска котла, но воды в системе нет, или воды недостаточно. Что делать:

1. Прибор отключен от розетки и перекрыта подача газа.
2. В нижней части котла среди множества элементов нужно найти подпиточный кран. Поворот против часовой стрелки открывает его, а по часовой стрелке закрывает.
3. При открытом кране наблюдайте за показаниями манометра. Закрывать кран нужно, когда он показывает 1,3-2 бара.
4. Теперь котел переподключен, газ подан и запущен.

Не беспокойтесь, если ошибка 02 появится снова. Это может быть связано с тем, что после выпуска воздуха (который выполняется автоматически при запуске) уровень воды снова недостаточен. Операцию заполнения необходимо повторить.

Монтаж и подключение

Монтаж, пуско-наладку и первый пуск любой модификации газового котла Навьен должен осуществлять сервисная служба, а запуск газового оборудования — представителями газовой компании.

Однако владельцу отопительного оборудования необходимо будет знать основные моменты ввода котла в эксплуатацию, чтобы контролировать ход монтажно-строительных работ.

Газовый котел не допускается устанавливать в сырых, подвальных помещениях без вентиляции. Обычно такие навесные агрегаты устанавливают на кухнях, если позволяет свободное пространство, и напольные варианты в специальной топке.

Основные правила расположения настенного котла Навьен:

1. Котел устанавливается на сплошную стену из жаропрочных материалов.
2. Расстояние от передней части котла до противоположной стены должно быть не менее 1,0, чтобы можно было обслуживать устройство.
3. Расстояние от котла до любого электроприбора должно быть не менее 0,6 м.
4. Зазор между боковой поверхностью котла и стенами должен быть не менее 0,2 м.
5. Зазор между уровнем пола и нижней плоскостью котла должен быть не менее 0,8 м.
6. Установка должна иметь независимую линию электропитания 220В/50Гц.
7. Корпус котла должен быть обязательно заземлен.
8. Помещение, в котором устанавливается газовый аппарат, должно иметь 3-часовую приточную вентиляцию.

На что обратить внимание при установке?

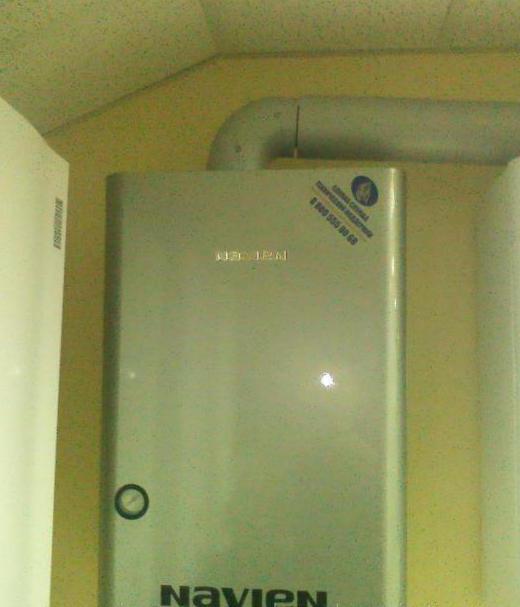

Стальной газовый котел Navien Ace

Поскольку инструкция прилагается к оборудованию, проблем с установкой и подключением устройства не возникает. Сделать самому не проблема. С инструкцией разберется даже неспециалист. Тем более, что она написана на русском языке.

Единственное, на что просят обратить внимание специалисты, это способ удаления угарных газов. Их можно вывести через обычный атмосферный дымоход, подключить к дымоходной системе дома или установить как отдельную конструкцию. Но если вас не устраивает ни один из вариантов, можно сделать коаксиальный дымоход. Его установка в несколько раз проще. Но имейте в виду, что коаксиальные конструкции применяются только тогда, когда отапливаемая площадь дома не превышает 110 м². Их можно устанавливать с котлами мощностью не более 11 кВт.

Расшифровка ошибки

Блокировка газового тракта — примитивная трактовка возникшей проблемы.
