Навесное на мотоблок своими руками – самодельные приспособления, насадки и навески. Каких размеров должны быть ежи для мотоблока?

Содержание

Как выбрать навесное оборудование для мотоблоков? Универсальные приспособления.

Навесное оборудование для мотоблоков входит в перечень комплектующих к этому виду устройств, предназначенных для выполнения работ на приусадебных участках. В магазинах сельскохозяйственной техники можно приобрести плуг, сеялку, снегоуборщик, картофелекопалку, косилку, борону, крылья для мотоблока и т.д. Ежегодно предлагаемый ассортимент различных приспособлений обновляется производителями навесного оборудования для мотоблоков.

Мотоблок можно усовершенствовать различным навесным оборудованием

Универсальные приспособления для мотоблоков

Совместимость различных приставок и приспособлений к сельскохозяйственному оборудованию носит универсальный характер, поскольку при его замене конструкция мотоблока остается без каких-либо изменений. Эксплуатация мотокультиватора с навесным оборудованием позволяет осуществлять различные виды сельскохозяйственных работ, начиная от вскапывания земли и заканчивая сбором выращенного урожая. Подавляющее большинство видов устройств для мотоблоков разрабатывается и выпускается для проведения работ по обработке почвы, а также выращивания различных культур на площадях малых размеров.

Универсальные приспособления помогают осуществлять различные виды работ

Приставки к мотоблокам делятся на 3 категории:

  1. Основное оборудование.
  2. Дополнительные устройства.
  3. Вспомогательные инструменты.

С помощью навесного оборудования можно осуществлять вспашку земли, культивацию почвы, фрезерование, нарезку борозд, волочение и боронение земли. Для выполнения работ по подготовке почвы можно пользоваться большим количеством насадок. Оно предлагается фирмами, которые занимаются реализацией сельскохозяйственного инструмента.

Использование дополнительной механизации необходимо для осуществления тонких видов работ. Они предполагают посадку семян, сбор урожая. К оборудованию относятся пресс для сена к мотоблоку, косилки и другие виды приспособлений для работ.

Применение вспомогательного навесного оборудования и специальных насадок сокращает время на выполнение тех или иных видов работ. Чтобы выполнить транспортные операции, уборочные или другие, потребуется затратить около 1/2 моточасов эксплуатации агрегата. Номенклатура навесного оборудования поделена изготовителями на 2 основные группы:

  1. Сложные приспособления.
  2. Простые насадки с дополнительными устройствами.

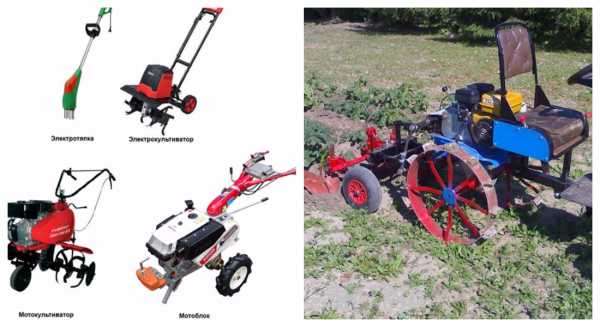

Высокий показатель унификации мотокультиватора позволяет владельцам такого устройства адаптировать его к навесному оборудованию, изготовленному своими руками. Активный спрос на сложные приспособления не зависит от дороговизны инструмента. Это объясняется острой необходимостью в посадке семян и последующем сборе урожая.

Приобрести удлинитель, грунтозацеп или прицепное устройство можно по недорогой цене. Применение обычных насадок и дополнительных устройств повышает эффективность сельскохозяйственных работ. Купить их можно вместе с самим агрегатом в комплекте.

Простейшие насадки для мотокультиватора

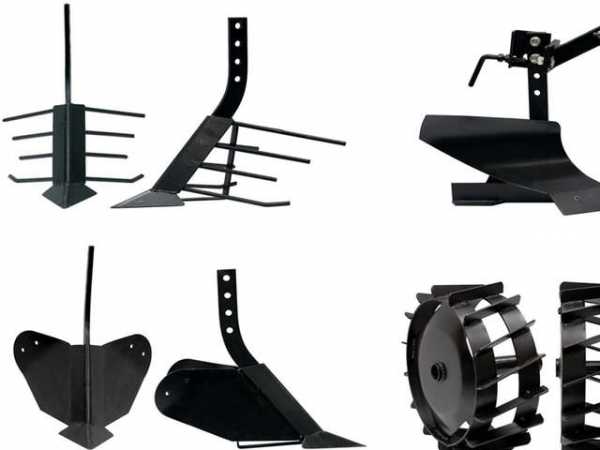

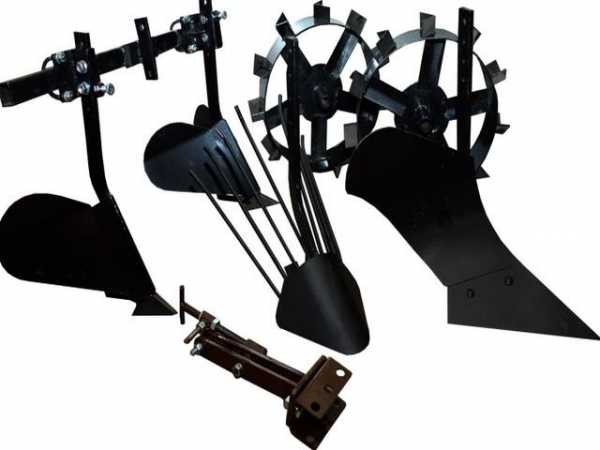

Простейшие приспособления для мотоблока представляют собой плуги, окучиватели, фрезы и др. Большинство конструкций являются однорядными. Выпускаются и более тяжелые виды мотоблоков, включая многорядные.

Насадки позволяют разнообразить возможности мотоблока

Выпускаемое оборудование к мотоблоку позволяет увеличить колесную базу и повысить устойчивость сцепок, дающих возможность установить плуг либо ножевой окучник. Применение бороны либо граблей небольших размеров, которые укреплены на мотоблок «Ока», «Луч» или «Нева», позволяет выполнять работы со скошенными культурами, их остатками в грунте. Обязательными приспособлениями являются грунтозацепы, устанавливаемые на мотокультиваторы. С помощью них можно выполнять сложные виды работ: вспашку либо фрезерование грунта.

Для тяжелой работы на участке обычно применяются дополнительные усиленные грунтозацепы, оснащенные навесными грузами. Фрезы занимают 2-е место после плугов по уровню популярности. Обычно используются двойные фрезы, но можно поставить агрегат, имеющий большое число ножей.

Среди новых моделей, используемых для мотоблоков, выделяются картофелесажалки, сеялки, оборудование для уборки снега, урожая. Механизация позволяет проводить посевы в нужное время. К примеру, приспособления для мотокультиваторов позволяют высевать мелкие семена и зерновые культуры.

С помощью картофелесажалок КС-1 массой более 40 кг можно за 1–1,5 часа высадить около 100–120 кг посевов картофеля. Загрузка семенного материала производится в бункер, а затем осуществляется его подача с помощью цепного привода сажалки. Перед тем как применять оборудование навесное для мотоблоков, требуется заранее выполнять культивацию и нарезку борозд в земле.

На мотоблок можно установить оборудование, позволяющее выкапывать и собирать картофель. Клубни могут быть вырыты из земли с помощью плуга. Лучше всего применять более универсальные виды навесных приспособлений и оборудование к ним, позволяющие собирать урожай частично.

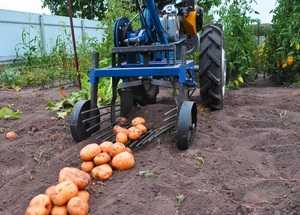

Картофелекопалка к мотоблоку своими руками

Картофелекопалка на мотокультиватор может быть сделана своими руками. Изготовленная самоделка на мотоблок позволит облегчить не только сбор урожая картофеля, но и других клубневых растений. Приспособление для мотоблока своими руками изготавливается из следующих деталей:

  1. Редакционного узла.
  2. Лемеха.
  3. Барабана-очистителя.
  4. Сварной рамы.

Картофелекопалка облегчает процесс сбора любого клубневого урожая

Такие самодельные приспособления, как картофелекопалки, обладают главным элементом: редакционным узлом, изготавливаемым из 2-х металлических цилиндров. Они соединяют между собой втулки, играя роль стаканов. В целом эта конструкция обеспечивает взаимодействие валов: ведущего и ведомого.

Использование металлической трубы диаметром 25 мм позволяет изготовить ступицы. К ним можно прикрепить передаточные звездочки. Это осуществляется на основе сварки, поэтому детали насаживаются на втулки с помощью шпонок призматической формы.

Картофелекопалка-самоделка на мотоблок имеет лемех. Он является подвижной частью агрегата, изготавливаемого из прутьев и стальных пластин, которые заострены. Лемех должен иметь затупленные элементы. Это предотвратит повреждение картофельных клубней.

Барабан-очиститель представляет собой сложную часть картофелекопалки с 2 роликовыми цепями, имеющими по 94 звена. Они должны быть одеты на стержни и зафиксированы на 2-х неподвижных осях. В результате барабан-очиститель приходит в движение.

Сварную раму на мотоблок своими руками можно выполнить из трубы и уголка 60х40 мм. Величина рамы обычно соответствует показателю мощности самого агрегата.

Снегоуборочное навесное оборудование

Применение дополнительного оборудования для мотоблоков позволяет производить уборку снега в зимний период. При этом применяется соответствующее оснащение, к примеру, популярным является агрегат СМБ-1, представляющий собой навесное оборудование для мотоблока.

Снегоуборщик имеет роторный нож и выбрасыватель, которые позволяют осуществлять удаление с дороги слежавшегося снега толщиной до 200 мм. При этом вся снежная масса должна быть выброшена на обочину на расстояние до 5 м. Самодельная приставка к мотоблоку для уборки снега является альтернативой трактору либо лопате.

Снегоуборочные приспособления — отличная альтернатива лопате и трактору

Чтобы можно было убирать снежный покров в 1 м, необходимо применять мотоблоки, навесное оборудование для снегоуборки, а в дополнение использовать отвал-лопату. Лезвием, имеющим ширину 1 м, можно убирать влажный тяжелый снег толщиной слоя до 30 см, в котором много воды и льда.

Комплект такого оборудования снабжается дополнительной рукояткой, позволяющей менять направление среза. Если имеется достаточно мощный двигатель, то с помощью мотоблока можно удалить верхний слой дерна песчаного грунта. Благодаря лопате отвала и адаптеру обычный мотоблок работает, как мини-бульдозер. Приспособление, имеющее роторную щетку, позволяет выполнить окончательное подметание дорожного полотна. Для более удобной эксплуатации устройства в вечернее время можно подумать о том, как сделать свет на мотоблоке с навесным оборудованием для уборки снега.

Приспособления для транспортных работ

Рулевое управление и сильный двигатель мотокультиватора позволяют переделать его транспортный погрузчик небольших размеров. Оно позволит осуществлять перевозку грузов массой 100–400 кг. При этом необходим специальный тип сцепного навесного агрегата, который можно изготовить для мотоблока своими руками. Потребуется также наличие одноосного прицепа.

Приспособления для транспортных работ помогают перевозить и поднимать грузы

Перед проведением работ устанавливаем среднюю скорость, с которой можно двигаться на дороге. Она может составлять около 15–18 км/ч. Изготавливая такое оборудование к мотоблоку своими руками, следует учитывать, что передаточное число трансмиссии может не сочетаться с оборотами мотора агрегата и скоростью его движения.

Если торможение и рулевое управление у мотоблока отсутствуют, то при эксплуатации такого оборудования необходим навык вождения. Если имеется навесной адаптер, то мотоблок реально переделать в микротрактор. Он будет отличаться мощностью и маневренностью. Если добавить к нему оборудование, позволяющее косить траву, то можно создать газонокосилку с мотором.

Обеспечивая уход навескам на мотоблоки своими руками, следует регулировать работу инструмента в зависимости от вида оборудования. Самодельный агрегат с навесными элементами требует при их изготовлении для мотоблока своими руками соблюдения определенной технологии по инструкции. Если производитель не поставляет одновременно с агрегатом специальные утяжелители на колеса или дышло, то их можно изготовить и самостоятельно.

prokombain.ru

Навесное оборудование для мотоблоков своими руками

В настоящее время современное сельское хозяйство не обходится без мотоблока, благодаря которому можно пахать и культивировать земельные наделы, окучивать картофель, убирать снег и заготавливать дрова. Но нужно учитывать, что для осуществления всех производственных процессов одного мотоблока не достаточно. Для этого нужно иметь в наличии определенное навесное оборудование, которое можно приобрести в специализированных магазинах или изготовить своими руками.

Самодельные функциональные узлы для мотоблока

Имея мотоблок, его можно оборудовать следующим навесным оборудованием:

  • плугом;
  • бороном;
  • культиватором;
  • сеялкой;
  • копателем, сажателем и окучивателем картофеля;
  • косилкой;
  • плоскорезом пропольником;
  • снегоуборщиком и подметальными щетками;
  • дровоколом;
  • водяной помпой;
  • насосом опрыскивателем, и многим другим, все зависит от необходимого производственного процесса.

Варианты навесного оборудования для мотоблока.

Понятное дело, что такое количество разнообразных приспособлений не будет входить в комплектацию мотоблока, а покупка таких дорогостоящих сельскохозяйственных агрегатов обойдется в копеечку. Также стоит учитывать, что очень мало производителей выпускают универсальные мотоблоки, к которым подходило бы любое оборудование. То есть на рынке можно встретить достаточно большое разнообразие навесных агрегатов, однако подобрать подходящее к определенной модели мотоблока очень сложно.

Большинство изготовителей мотоблочной техники позволяют производить ее собственноручную модификацию за счет следующих функциональных элементов:

  1. Дополнительные ступицы (полуоси).
  2. Уменьшители хода, за счет которых увеличивается мощность техники.
  3. Утяжелители (грузы).
  4. Адаптеры для сиденья или прицепа.
  5. Различные прицепные приспособления (тележки, прицепы).
  6. Упорные рычаги (сошники).
  7. Сцепки и многое другое.

Каждый из вышеперечисленных агрегатов можно изготовить собственными руками или просто взять их от других моделей и приспособить к своей технике. Но в первую очередь требуется убедиться в их сочетаемости. То есть при разработке таких элементов нужно убедиться, чтобы мощность мотора, размеры, масса, методы подключения и эксплуатационные нагрузки мотоблока совпадали.

В противном случае эксплуатировать такую технику не представляется возможным, а значит что время, потраченное на изготовление или переоборудование функциональных элементов, было потрачено впустую.

Собственноручное производство прицепа адаптера

Преобразовать мотоблок в своеобразный мини трактор, а также максимально его автоматизировать для сельскохозяйственных работ, можно при помощи адаптера, который состоит из следующих компонентов:

  • металлической рамы;
  • сцепки;
  • поперечной штанги;
  • раскосов;
  • колесных стоек, осью и колесами;
  • сиденья адаптера;
  • прицепа или тележки.

Чтобы изготовить прицеп-преобразователь, необходимо выполнить следующее:

  1. Из прямоугольной или круглой металлической трубы длиной полтора метра изготовить раму адаптера.
  2. К одному концу трубы приварить сцепку (дышло), то есть приспособление, за счет которого вся конструкция будет крепиться к фаркопу мини-трактора.
  3. К другому концу нужно приспособить поперечную штангу, для этого нужно подобрать ее ширину, которая должна соответствовать ширине колесной базы трактора.
  4. К штанге приварить раскосы и колесные стойки. Таким образом получится добиться определенной жесткости и амортизации прицепа при его движении по неровной площади.
  5. Оборудовать прицеп колесами, которые можно позаимствовать у автомобильного прицепа или садовой тележки.

Присоединение собственноручно изготовленного адаптера к мотоблоку осуществляется при помощи сцепки. Регулировка и управление установленного навесного оборудования производится посредством имеющихся рычагов.

Завершающим этапом изготовления прицепа является установка сиденья. Для этого нужно в центре поперечной штанги приварить металлический элемент, к которому и будет крепиться сиденье.

При разработке схемы нужно учитывать, что длина сцепки (дышла) зависит от мощности двигателя. То есть чем мощнее движок мотоблока, тем длиннее должна быть сцепка. Также мощность мотора оказывает огромное влияние на выбор размера колес и сечение рамы.

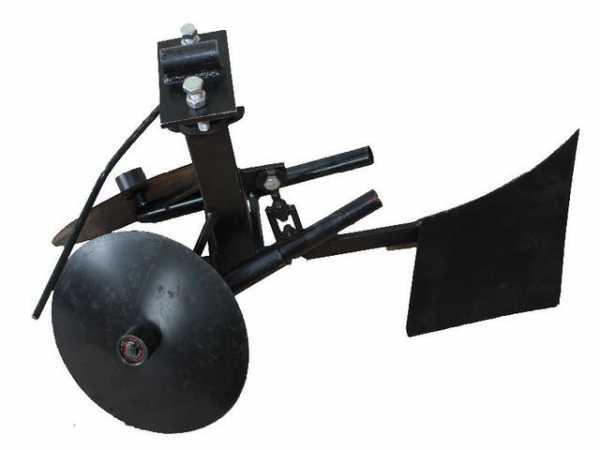

Изготовление дискового окучника

Дисковый окучник является наиболее комфортным в работе приспособлением. При его эксплуатации нет необходимости в применении оператором максимальных физических усилий. Так как при понижении скоростного движения мотоблока увеличивается мощность окучивателя, что положительно сказывается на его более эффективной работе.

Кроме прочего, такой окучник является универсальным приспособлением, при помощи которого можно окучивать грядки как сразу после высадки, так и во время активного роста огородных культур.

Конструкция данного навесного оборудования состоит из:

  1. Дисков. Для их изготовления необходимо наличие двухмиллиметровой легированной стали, из которой вырезаются круги определенных размеров. Для крепления дисков нужно в каждом круге проделать соответствующие отверстия, с помощью которых можно будет их прикрепить к раме. В случае отсутствия необходимого материала для изготовления такого элемента можно одолжить их у ненужной сеялки или другого подходящего оборудования.
  2. Рам, которые представлены «Т» образным поводком.
  3. Стоек.
  4. Винтовых талперов, которые позволяют регулировать угол поворота диска. А он в свою очередь влияет на глубину окучивания и физическую нагрузку, необходимую для выполнения данных работ.

В нашем материале мы расскажем, как можно сделать плуг для мотоблока.

Здесь читатели узнают про преимущества и минусы применения газосиликатных блоков.

Более подробно о создании красивых клумб вы узнаете в этом материале.

Также для облегчения труда работника, создать более удобную конструкцию и комфорт при эксплуатации, данное навесное оборудование можно оснастить специальными подшипниками.

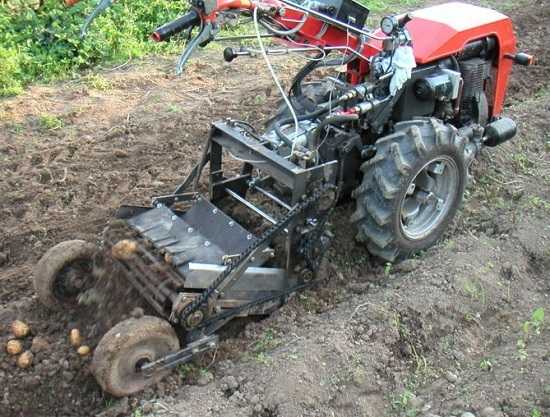

Приспособление для уборки картофеля

Данное функциональное приспособление предназначается для облегчения уборки клубневых растений.

Конструкция картофелекопалки состоит из следующих элементов:

  1. Сварной рамы. Изготавливается из шестидесяти миллиметрового металлического уголка. Кроме этого нужно иметь в наличии профилированную трубу, небольшой отрезок швеллера-восьмерки. При определении габаритов и веса рамы нужно учитывать особенности и характеристики мотоблока (габариты, мощность).
  2. Лемеха. Эта часть конструируется из стальных стержней и нескольких стальных заостренных пластин.
  3. Редакционного узла. Является основным элементом устройства. Он изготавливается из двух металлических цилиндров, которые будут обеспечивать взаимодействие двух валов. Кроме этого нужно изготовить ступицы из двадцати пяти миллиметровой трубы, дальше к ней приварить передаточную звездочку.
  4. Очищающего барабана. Данная часть состоит из двух цепей (по 94 звена в каждой), одетых на определенные стержни. Далее полученный элемент крепится на фиксированные оси.

Получается, что вал двигателя создает усилие на прикрепленный к мобильному кожуху лемех копательного устройства, который при движении мотоблока меняет угол наклона, и тем самым совершает движения, похожие на копательные.

Снегоуборщик для мотоблока своими руками

При наличии мотоблока сделать снегоуборочный аппарат не составит особого труда.

Для конструирования снегоуборочного уза понадобятся:

  • две металлические штанги одного размера;
  • три кронштейна;
  • лист железа для изготовления ковша;
  • тяговый и поворотный механизмы.

Пошаговая инструкция изготовления зимнего узла для мотоблока имеет следующий вид:

  1. К мотоблоку при помощи двух штанг крепится отвал.
  2. Дальше конструкция оборудуется кронштейнами при помощи которых можно регулировать положение устройства.
  3. Кроме этого необходимо обустроить навесное оборудование поворотным узлом, которое можно изготовить собственными руками из передней части ходовой легковушки.

Многие виды функциональных узлов можно модифицировать. Например, картофелекопалку можно переделать в картофелесажалку, а снегоуборочное устройство в небольшой, но мощный бульдозер. Для этого необходимо в один механизм внести пару изменений, и одно и то же устройство можно будет применять для различных видов работ.

Facebook

Twitter

Вконтакте

Одноклассники

Google+

vokrugdachi.com

Навесное оборудование для мотоблоков какое бывает видео

Мотоблоки, навесное оборудование для мотоблоков находят самое широкое применение в личном подсобном хозяйстве. Большое хозяйство может оснащаться необходимым набором специализированной техники.

Самый простой способ получить красивую лужайку перед домом

Вы, конечно же, видели идеальный газон в кино, на аллее, а возможно, и на соседской лужайке. Те, кто хоть раз пытался вырастить зеленую площадку у себя на участке, без сомнений скажут, что это огромный труд. Газон требует тщательной посадки, ухода, удобрения, полива. Однако так думают только неопытные садоводы, профессионалы давно знают про инновационное средство — жидкий газон AquaGrazz.

Читать далее>>

Виды и назначение навесного оборудования

Маленькие частные хозяйства, фермеры привыкли экономить во всем. Мотоблок используется разнообразными способами, он механизирует все виды работ. Двигатель на бензине, дизельном топливе достаточной мощности позволяет решать широкий круг задач.

Назначением мотоблоков является, прежде всего, обработка почвы. Приспособления дают возможность вспахать, окучить, посадить сельхозкультуру, убрать богатый урожай. Агрегаты исправно выполнят работу на небольшом участке до 4 га. Навесные приспособления существенно расширяют круг выполняемых задач. Приспособления способны:

  • убрать снег;
  • вырыть канаву;
  • постричь газон;
  • скосить траву.

Перечень неполный, возможное количество работ существенно больше перечисленных. Разные механизмы могут использовать мотоблок, служащий приводом. Широкий круг вопросов, решаемых дополнительным оборудованием, делает агрегат неоценимым, позволяет выполнять многие сельскохозяйственные, строительные, бытовые работы.

Функции, возможности мотоблока ставят его между мини-трактором и мотокультиватором. Приспособление более универсально, чем мотокультиватор. Аппарат выполняет работу, применяя тяговое усилие. Культиватор решает только узкие специализированные задачи культивации. Аппарат рыхлит поверхность почвы.

Мотоблок обладает единственной осью, у него сидения нет, и оператор удерживает устройство руками, шагая позади. Существует возможность оснастить аппарат прицепом. Этот вариант предполагает наличие сидения. Сверхтяжелые модели оборудуются третьим колесом и сидением. Эти варианты обладают существенным сходством с мини-трактором.

Важно! Мотоблок мало отличается от трактора конструктивно, он имеет те же детали.

Часто понятия мотоблок и культиватор отождествляют, особой разницы между ними не видят. Два устройства, между тем, имеют принципиальные различия, касающиеся функциональности устройств.

Обработка почвы происходит обоими видами техники. Устройства готовят почву, делают структуру грунта лучше, смешивают почву и удобрения. Основным элементом и того, и другого агрегата выступают фрезы, погружаемые в землю, позволяющие произвести вспашку, потратив минимум усилий. На небольшом участке площадью несколько соток стоит применять легкую модель.  Такие аппараты бывают электрическими, бензиновыми, дизельными.

Помимо обработки почвы, мотоблок легко выполняет другие работы. Использование соответствующей навески для мотоблока позволит косить траву, убирать картофель, другие корнеплоды. Даже вывоз урожая выполняется легко. Мотоблок обладает богатым функционалом, намного превосходит культиватор. Рынок изделий предлагает заманчивые варианты. Можно приобрести модель, снабженную фарами, способную работать ночами. Интересен вариант, оснащенный ножами, позволяющими рыть канавы. Дополнительные навесные приспособления делают технику дороже.

Функциональность мотоблока очень велика. Устройство поможет выполнить многие виды работ. Аппарат использует широкий ряд навесных устройств. Очень полезно бывает присоединять мощный насос, полезна тележка. Некоторые модели комплектуются рубанком, циркуляркой. Небольшая мощность агрегата не отражается на работоспособности, скорости выполнения операций.

Частное хозяйство, фермер приобретают тот или иной агрегат в зависимости от типа выполняемых работ. Вспашка целины, обработка междурядий требуют разной техники. Более мощные модели стоят намного дороже. Тратить средства нужно эффективно, производительность устройства должна соответствовать типу работ. Участки классифицируют так:

  1. Сверхмалым считается участок менее 10 соток, который предполагает разные зоны – сад, клумбы, грядки, газон.
  2. Участок до 40 соток считают малым. Он разбивается на несколько зон.
  3. Средний участок размером 50-90 соток используется под пару культур.
  4. Большой участок — более 100 соток требует проведения слишком большого количества видов работ. Культиватор все выполнить не сможет.

Владельцам больших участков имеет смысл использовать тяжелые модели, оснащаемые навесным оборудованием.

Важно! Тяжелая модель не выполняет прополки.

Дополнением послужит сверхлегкая модель, позволяющая выполнить прополку. Владельцу небольшого надела стоит подумать, как приобрести средний агрегат, дающий возможность обрабатывать почву оптимальным образом.

Эксплуатационные характеристики

Различные модели имеют собственное оснащение, отличаются параметрами, характеристиками. Скорость агрегата задается количеством передач. Обычная рабочая скорость составляет 4 км/час. Трехскоростные изделия обладают скоростью 15 км/час. Существуют шестискоростные варианты, способные развить вдвое большую скорость.

Устройство снабжается качественным надежным двигателем. Современные модели оснащены четырехтактным мотором. Охлаждение используется обычно воздушное. Запускается мотор ручным стартером. Более мощные модели обладают аккумулятором, электростартером.

Большое значение имеет трансмиссия аппарата. Редукторы очень разнообразны, применяются цепные, ременные шестеренчатые передачи. Редуктор лучше выбирать разборный, потому что отказ необслуживаемого редуктора потребует смены всего агрегата.

Устройство обеспечивает возможность маневра. Маневрирование устройства предполагает наличие механизма отключения одного колеса. Существуют варианты оснащения дифференциалом. Навесное оборудование, рабочие органы, прицепные механизмы подключают к валу отбора мощности. Зависимые устройства подключаются муфтой сцепления. Независимые приводятся во вращение непосредственно мотором.

Часто модификации допускают регулировку межколесного расстояния. Добиться лучшего сцепления колес позволяет большая масса устройства, достигнуть которой легко путем установки специального балласта.

Мотоблоки предлагаются укомплектованными некоторыми вариантами навесного оборудования. Фрезы обычно предоставляются сразу. Она надевается вместо колес, ряд моделей предусматривает совместно применение. Фреза позволяет вспахивать грунт. Слишком мягкий грунт заставляет фрезу закапываться, поэтому предпочтительно использовать секционные модели, обеспечивающие хорошую проходимость.

Применение грунтозацепов

Использование плуга, выкапывателя требует применения грунтозацепов. Только тяжелые модели поставляются без грунтозацепов. Необходимость оборудования этого типа заставляет умельцев изготавливать грунтозацепы к мотоблоку своими руками. Изделие имеет вид металлических колес. Приспособление обеспечит выполнение основных грунтовых работ.

Адаптер делает применение механизма комфортным. Тележка имеет сидение, предусмотрен блок сцепления, колесная пара. Приспособление служит местом крепления навесных устройств.

Вспашка целины проводится плугом. Приспособление очень производительно, более глубоко обрабатывает почву, усилия необходимы минимальные. Кроме обычных вариантов исполнения, бывают плуги оборотные, нередко применяются роторные варианты. Оборотная модель использует попеременно правый-левый плуги, двигается вперед-назад. Роторный вариант плуга позволяет пахать и одновременно проводить культивацию.

Самостоятельное изготовление навесного оборудования

Мотоблок полезен, функционален, оснащается многими навесными приспособлениями. Механизм способен окучить картофель, убрать снег, заготовить дрова. Но даже продвинутые совершенные модификации устройств комплектуются ограниченным количеством навесных приспособлений. При этом сравнительно легко выполнить навесное оборудование для мотоблока своими руками, чтобы использовать технику наиболее продуктивно.

Посадка картофеля пройдет намного легче с применением картофелесажалки, которую легко выполнить самостоятельно. Хорошо зарекомендовали себя модели небольшой мощности. Сажалка сама проложит борозду, забросит клубни картофеля, прикроет картофель землей.

Важно! Устройство может использоваться и для посадки других овощей.

Для изготовления устройства требуются:

  • звездочки;
  • цепи;
  • швеллеры.

Картофелесажалка применяется на обработанной почве. Посадка картофеля происходит равномерно, что обеспечивает отличный урожай. Изготовить приспособление на мотоблок своими руками невозможно без соответствующих схем. Потребуются чертежи на бумаге для исполнения изделия. Основой служит рама, которую сваривают из швеллеров. Бункер нужного объема выполнить несложно.

Правила выбора оборудования

Многие владельцы техники стремятся приобрести дополнительное навесное оборудование. Только изделия того же производителя гарантирует полную совместимость устройств. Продукция другой фирмы может иметь особенности крепления. Эффективность работы навесных устройств требует совпадения крутящего момента, прочих параметров. Изделия должны точно подходить друг другу.

Некоторые виды навесных механизмов нуждаются в сцепке. Она часто отсутствует в базовой комплектации. Чаще всего ее докупают отдельно.

Ассортимент навесных устройств очень широк. Производители постоянно предлагают все новые виды более совершенных приспособлений, изобретают принципиально новые изделия. Желание модернизировать свой агрегат, усовершенствовать работу похвально. Стоит чаще посещать сайт производителя.

rozarii.ru

Навесное оборудование и всё самое интересное и полезное о них

Навесное оборудование




Показать ещё



Приобретая в магазине помощника для работы на дачном, приусадебном или небольшом фермерском участке, нужно помнить, что сами по себе даже дизельные тяжелые мотоблоки – не более чем дорогая игрушка с мощным мотором. Многофункциональным помощником, их делают разнообразные приспособления для мотоблока. Большинство фирм-производителей минитехники выпускают и различное дополнительное оборудования для комплектации своих моделей мотоблоков, но многие владельцы предпочитают разнообразные приспособления и насадки для своего мотоблока изготавливать своими руками, разыскивая для этого их всевозможные схемы и чертежи.

Прицепное и навесное оборудование

Несмотря на разнообразие дополнительного оборудование, его условно можно разделить на две группы:

  • Прицепные устройства;
  • Навесное оборудование для мотоблоков.

Но это разделение действительно условно, потому что большинство из таких агрегатов можно крепить как непосредственно на мотоблок, так и на специальные прицепные приспособления – адаптеры. В первом случае оно становится навесным, а во втором, закрепленное на адаптере, превращается в прицепное. Из всего большого перечня только грунтозацепы и утяжелители относятся исключительно к навесным приспособлениям для собственно мотоблока, и не используются в сцепке, но их предназначение – улучшить сцепление агрегата с грунтом, поэтому они являются не столько производственным оборудованием, а скорее аксессуарами для мотоблока.

К рабочему навесному оборудованию относятся:

Навесное оборудование для мотоблока не ограничивается только этим перечнем – существует еще немало навесных приспособлений, большей частью самодельных.

Перечень собственно прицепных рабочих устройств для мотоблоков не такой длинный:

  • прицепы;
  • специальные сцепки (адаптеры).

Используя эти устройства, можно превратить одноосный агрегат в двухосный минитрактор, работать на котором будет намного легче и безопаснее. Практически вся навеска на мотоблок может быть навешена и на специальные сцепки. Зачастую хозяева используют в работе одновременно два комплекта навесного оборудования: один навешивают непосредственно на мотоблок, и второй комплект навесного оборудования – на адаптер, увеличивая, таким образом, производительность работы агрегата вдвое.

Что лучше: заводское или самодельное навесное оборудование?

Казалось бы, абсурдный на первый взгляд вопрос на самом деле далеко не так прост. Понятно, что заводская приставка к мотоблоку лучше, чем самоделка, но беда в том, что зачастую она подходит только к оборудованию одной торговой марки.

Что из этого получается? У вас есть мотоблок, есть к нему, например, заводская косилка, но не было сцепки к ней, и вы изготовили самодельную сцепку. В этой ситуации вполне может случиться, что у вас возникнут проблемы со сборкой вашей самодельной сцепки для мотоблока и заводской косилки в один агрегат – или крепление подведет, или что-то другое не состыкуется.

На самом деле для многих хозяев делать навесное оборудование для мотоблоков своими руками – вынужденная мера. Ведь суммарная стоимость всех необходимых приспособлений и устройств, без которых многофункциональная работа этого механизма попросту невозможна, зачастую в десяток, а то и полтора выше, чем стоимость самой модели. Поэтому, приобретя мотоблок, приобрести дополнительно еще и оборудование к ним для многих людей попросту не по карману, особенно если речь идет о покупке мощных дизельных моделей, стоимость которых и так в 1,5-2 раза выше, чем стоимость их бензиновых собратьев.

Еще одна причина, не оставляющая владельцам отечественных марок другого выхода, как сделать самостоятельно оборудование, будь то навесное или прицепное, для своих мотоблоков – отсутствие качественно сделанных заводских аналогов. Поэтому, вместо того, чтобы втридорога покупать импортное оборудование, а затем пытаться выполнить его навешивание на отечественные модели, намного проще и дешевле сделать прицепное или навесное оборудование для своего мотоблока своими руками.

К тому же, самодельные – вовсе не означает плохие, низкого качества. Собранная из подручных материалов приставка к мотоблоку дает не меньшую, а зачастую даже большую пользу, чем наштампованные на конвейере завода. Ведь она собрана своими руками, в ней минимум сложных узлов и максимум практичности. Вдобавок такое оборудование получается максимально приспособленным к рельефу того земельного участка, на котором ему предстоит работать. Главное, чтобы собрана была такая приставка правильно и с максимальным соблюдением техники безопасности при ее эксплуатации.

Самые неожиданные приспособления-самоделки

Самое, наверное, распространенное использование мотоблока после обработки почвы и перевозки грузов – дровокол, позволяющий раскалывать большие чурки, не особо напрягаясь физически. Правда, собственно дровокол монтируется на отдельной станине, а от минитехники используется только работающий мотор.

Второе часто встречающееся использование этого механизма – превращение его в снегоход или болотоход. Самое поразительное, что народные умельцы умудряются выполнять это превращение, практически ничего не меняя в конструкции агрегата.

Сначала к мотоблоку цепляют прицеп, чтобы иметь двухосный четырехколесный агрегат, а затем выпускают воздух из всех колес. На спущенные колеса надевают особенные самодельные грунтозацепы. Их ширина в 2- 3 раза шире стандартной ширины обычного колеса. Затем снова накачивают колеса, которые, увеличиваясь в объеме, плотно припечатываются к надетым поверх них грунтозацепам.

Благодаря ширине колес, такое приспособление в 2-3 раза меньше давит на грунт, чем обычные колеса, но за счет своих шипов имеет с ним достаточное сцепление, поэтому «обутый» в такие приспособления агрегат достаточно резво бежит как по грязи, так и по снегу. Но нужно отметить, что по пересеченной местности на таком транспортном средстве все же особо не разгонишся.
Существуют еще много придуманных народной смекалкой замечательных приспособлений, каждое из которых заслуживает отдельного рассказа.

sadovij-pomoshnik.ru

что они представляют из себя, навесное оборудование к ним, смотреть видео

В наше современное время не нужно выживать, охотиться и своими руками собирать пищу из разных источников для того, чтобы удовлетворить потребность в еде. Достаточно просто взять свои деньги и отправиться в ближайший магазин, где мы без проблем можем купить овощи, фрукты и другую продукцию общественного питания, но мы не можем быть полностью уверены, что данная продукция обладает высоким качеством, поэтому многие люди предпочитают растить еду сами.

Для того чтобы вырастить самому овощи или фрукты, нам нужна облагороженная земля, а для этого люди стараются завести себе дачу. Но даже когда есть дача, не так уж и просто облагородить землю для засадки. Можно использовать привычные всем садовые инструменты – лопату, грабли, но можно использовать и более современное и эффективное оборудование – мотоблок.

Мотоблок очень облегчает жизнь дачнику. Этот инструмент может выполнять достаточно тяжелые работы, он многофункционален и может выполнять разные задачи, для чего используется навесное оборудование разных видов. Такое оборудование можно купить в специализированных магазинах. Конечно, это будет стоить довольно дорого, но можно и сделать навесное оборудование для мотоблока своими руками.

Подготовка к сборке мотоблока своими руками

Для начала нужно выбрать какое мотоблочное оборудование нам нужно. Существует достаточно большое количество навесного мотоблочного оборудования. В список такого оборудования входят:

  1. плуги
  2. бороны
  3. косилки
  4. почворезы
  5. грабли
  6. и многое другое, конечно же

Все данные навесы вы вряд ли сможете встретить в комплектации. И вовсе не все мотоблоки обладают многофункциональностью. К счастью, производители допускают, что человек купивший мотоблок сможет сам самостоятельно подключить модификацию. К таким навесным агрегатам относят:

  1. сцепки
  2. сошники
  3. ходоуменьшители
  4. дополнительные полуоси
  5. и прочее

Все это можно собрать самостоятельно и приспособить на ваш мотоблок, но лучше сначала убедиться в их совместимости. Стоит учесть размеры двигателя и навеса, мощность двигателя прежде, чем устанавливать навес на ваш мотоблок. Прежде чем приступать к работе лучше изобразить ваше устройство своими руками на бумаге, то есть сделать первоначальный чертеж. После создания чертежа, подготовки нужных материалов и инструментов можно приступить к работе.

Разнообразные советы по сборке навесов

Для начала давайте рассмотрим, самодельную модификацию прицепа на мотоблок. Такой прицеп превращает наш мотоблок в мини-трактор, на котором можно передвигаться и перевозить небольшие грузы. В конструкцию такого навесного мотоблочного навеса входят: раскос, сцепка, рама, приборы управления, тележка. Раму можно сделать из обычной трубы круглого или прямоугольного сечения, длиной 1.6-1.8м. С одной стороны трубы нужно приварить сцепку. Сцепкой наш навес будет крепиться к фаркопу, а с другой поперечную штангу. Колеса можно использовать от какой-нибудь тележки или же можно использовать колеса от машины.

Обычно самодельное крепление между навесом и мотоблоком одно. Управляется же агрегат руками через специальный двухколенный рычаг. На поперечной штанге можно разместить сидение для более комфортного управления. Поэтапную сбору можно и посмотреть в интернете достаточно просто ввести в браузере: «мотоблоки и оборудование к ним».

Помимо перевозки грузов, наш мотоблок при помощи навесов может окучивать, а для этого можно навесить на наш мотоблок дисковой окучник. Он является наиболее удобным и практичным вариантом. Данный навес является также очень универсальным его можно использовать в период перед засадкой огорода, а также и во время роста фруктов и овощей. Вся конструкция данного навеса состоит из:

  1. дисков
  2. винтовых талперов
  3. стоек
  4. т-образного поводка

Самодельные диски лучше всего делать из стали толщиной примерно 1.6-2.1мм. Кромки дисков нужно выгнуть и посередине сделать отверстие для их крепления. Также можно не тратить время на изготовление новых дисков. Можно просто взять их у старой сломанной сеялки, если таковая имеется.

Следующим по списку будет картофелекопалка. Картофелекопалка состоит из :

  1. рамы
  2. лемеха
  3. редакционного узла
  4. барабана-очистителя

Лемех можно сделать своими руками из нескольких стальных прутьев и заостренных пластин. Для рамы нужен стальной уголок, размеры которого должны составлять 65Х45см и профилированной трубы. Самая главная часть этого мотоблочного навесного агрегата – редакционный узел. Для того чтобы его изготовить, вам понадобится два цилиндра, которые будут исполнять роль стаканов для соединительных втулок. Потом нужно взять металлическую трубу и изготовить из нее ступицы и приварить к ним звездочки, которые в дальнейшем насаживаются на втулки.

Следующим пунктом давайте рассмотрим как сделать самую важную часть картофелекопалки – барабан-очиститель. Здесь нам понадобятся для начала цепи, которые, желательно, должны быть по 94 звена. А также нужны стержни, которые надеваются на цепи. Благодаря такой конструкции мотоблочного навеса, под силой вала лемех может менять угол наклона.

Нестандартные возможности мотоблока

У всех создается мнение, что мотоблок предназначен только для работы на почве, но при помощи навесного оборудования, мотоблок сможет очищать вашу территорию от снега. Это очень удобно, поскольку агрегаты, специально сконструированные под уборку снега, стоят немалые деньги, да и какой смысл его покупать если снег убирать надо не столь часто. Так как же сделать снегоуборочный навес на мотоблок?

Наиболее простой и незамысловатый вариант – это навес отвального типа. Состоит он всего лишь из двух частей – адаптера и отвала. Адаптер, в свою очередь, состоит из штанг и трех кронштейнов. Штанги крепятся на раме мотоблока, а при помощи кронштейнов можно регулировать положение по горизонтали и вертикали. Для того чтобы сделать отвал, нужно сделать металлический каркас. Следует учитывать габариты мотоблока и ширину снегоуборщика. Чтобы наш навес мог с легкостью чистить, на нижнюю часть отвала крепится нож.

Как мы видим, из, вроде бы, обычного мотоблока можно сделать универсальный агрегат, который может справиться с большим количеством задач. Всего лишь нужно иметь навесы, которые необязательно покупать в магазине. Главное, вам нужно иметь чертежи и хотя бы небольшую инструкцию по сборке таких навесов.

Если вы уж решили купить готовый мотоблок, то при выборе не забывайте отметить про себя, что тяжёлый инструмент при проведении агротехнического ухода, вероятнее всего, разочарует вас.

Заключение

Как видите, своевременность и качество ваших работ на вашем загородном дачном участке можно только лишь при наличии качественной, верной и надёжной техники. На данный момент, совершенно разными производителями из совершенно разных стран предлагаются множественные варианты решения этой задачи при помощи огромного количества автоматического и механического, точнее, механизированного оборудования. Эти аппараты прекрасно могут облегчить ваш труд на вашем участке и, в целом, могут помочь и при проведении более обширных работ на земле, допустим, в деревне.

nashgazon.com

фото, чертежи, схемы и инструкции как сделать своими руками

(фотографии, картинки, схемы и чертежи с пошаговыми инструкциями)

Сайт motoblok.populjarno.com был создан для тех, кого вопрос: «Как сделать мотоблок и навесное оборудование своими руками?» заставил “перекопать” весь интернет в поисках ответа, потратив при этом уйму времени, не всегда результативно, а тем кому и удалось успешно найти ответ на свой вопрос, то не с первой попытки или не в полном объеме. Создатели сайта были движимы лишь одним мотивом – основать такой интернет-ресурс о самодельных мотоблоках, мотокультиваторах и прицепных приспособлениях к ним (адаптеры, прицепы, копалки и сажалки картофеля, сенокосилки, окучники, культиваторы, фрезы и т.д.), чтобы каждый человек, которого в той или иной мере интересует любой, даже самый незначительный вопрос по этой теме смог найти здесь полный и исчерпывающий ответ по любому аспекту сборки, изготовления, настройки, регулировки, ремонта, купли и продажи нового или бывшего в употреблении мотоблока и навесного оборудования к нему.

И чтобы это были не “обычные длинные тексты ни о чем” или обобщенные описания как сделать мотоблок вообще, а конкретные пошаговые инструкции с фотографиями и картинками по изготовлению тех или иных деталей и узлов (например, понижающего или реверс редуктора, вала отбора мощности, приводного вала, пускового стартера, сцепления, рамы, рулевого механизма, сцепного устройства, тормоза и металлических колес), с чертежами, схемами и описаниями алгоритма сборки, советами по выбору материалов или запчастей, с подробным освещением всех нюансов и особенностей регулировки и настройки отлаженной работы мотоблоков самоделок и переделок. Задача не простая и трудно выполнимая, если не взять на вооружение возможности и желание это сделать целой армии энтузиастов самодельщиков, которые могут не только своими руками сделать мотокультиватор из мотоцикла, самосвальный прицеп, окучник, плуг, картофелекопалку или снегоуборщик, но с радостью и гордостью настоящего мастера поделятся своими достижениями с другими.

Поэтому главная отличительная особенность нашего сайта о самодельных мотоблоках и аграрных приспособлениях для них – это возможность добавлять свои фотоматериалы (картинки, рисунки, чертежи и схемы), размещать на страницах сайта свои статьи с инструкциями и советами по строительству различной сельскохозяйственной мототехники и инвентаря или просто полезных в домашнем хозяйстве устройств и приспособлений. Кто имеет возможность и желание опубликовать материалы о своих переделках и самоделках, написать статью, пошаговую инструкцию по изготовлению самодельного навесного оборудования в домашних условиях (бортовой тележки, бороны, отвала, картофелесажалки, косилки, культиватора, прицепного адаптера) или просто поделиться своими мыслями и соображениями, дать совет или “подкинуть” хорошую интересную идею – всё это можно сделать на главной странице Фотоальбомов самоделок воспользовавшись ссылкой “Добавить фото мотоблока” (видна только после регистрации).



Самодельные мотоблоки и мотокультиваторы

Вся информация на нашем сайте будет систематизирована и размещена в отдельных разделах и подкатегориях, чтобы можно было просто и удобно посмотреть, например только фото и картинки с описаниями особенностей сборки мотоблоков из автомобиля, мотоцикла, мопеда или скутера, устройства и принципа работы их узлов и механизмов (принципиальные схемы конструкции тяжелых, средних и легких мотокультиваторов, с сочлененной рамой или минитрактора), с советами какой двигатель лучше взять для строительства карбюраторного или дизельного мотоблока, с сравнением преимуществ и недостатков автомобильных или мотоциклетных моторов. В другом разделе Вашему вниманию будут представлены чертежи и схемы с подробными инструкциями по изготовлению своими руками отдельных узлов и механизмов (рамы, двигателя, редуктора, вала отбора мощности, дифференциальной ступицы, рулевого управления, тормозных механизмов, колес и грунтозацепов). Отдельно будут собраны материалы, для тех кого интересует как улучшить и переделать конструкцию мотоблоков Нева, Зубр, Кентавр, Каскад, МТЗ, Агро, Салют, Угра и др., или произвести их ремонт, технический осмотр и обслуживание на протяжении всего рабочего сезона, а также ответы на вопросы о том, где лучше купить новую, поддержанную или самодельную сельскохозяйственную мототехнику, на какие характеристики, особенности состояния и другие нюансы (в зависимости от того для каких нужд приобретается техника) следует обращать внимание при ее выборе.



Изготовление навесного оборудования

Конечно же, очень много информации на сайте будет посвящено самодельному навесному и дополнительному оборудованию для мотоблоков и мотокультиваторов: фото, картинки и рисунки с описаниями как сделать своими руками, статьи, советы и рекомендации. Очень надеемся, что все кто искал в интернете оригинальные и необычные идеи и решения по изготовлению снегоуборщика, культиватора, лопаты, плуга, бороны, полольников, сцепки, щетки для подметания мусора во дворе, описание устройства и принципа работы самодельной картофелесажалки, роторной или сегментной косилки, особенности конструкции и процесса изготовления фрез, граблей, отвала, утяжелителей колес и другие вопросы по сборке и монтажу инвентаря и аграрных приспособлений своими руками смогут найти для себя что-то полезное и интересное.

Все материалы на сайте motoblok.populjarno.com: фото, картинки, рисунки, чертежи, схемы, советы, статьи, пошаговые инструкции о том, как сделать, собрать или построить своими руками мотоагрегат в сборе или отдельный его узел (колесо, редуктор, вал отбора мощности и др.), изготовить в условиях домашней мастерской прицепные приспособления и сельскохозяйственный инвентарь (прицепной воз, оборотный одно или двухкорпусный плуг, адаптер, грабли, отвал, косилку травы, окучник, культиватор, копалку картошки по чертежам), отремонтировать и провести настройку, регулировку и техническое обслуживание, как правильно выбрать и где лучше купить мотоблок и навесное оборудование к нему, вся эта интересная и полезная для самодельщиков и фермеров информация собрана и представлена для бесплатного просмотра, скачивания, ознакомления и изучения в следующих разделах:



Мотоблоки самоделки

Подборка пошаговых фотографий с подробными инструкциями по сборке легких и тяжелых, карбюраторных и дизельных, двухколесных и четырехколесных мотоблоков с ломающейся рамой или на гусеничном ходу, описание особенностей их изготовления из запчастей от мотоцикла, от бензиновой пилы, от грузового и легкового автомобиля, от трактора и других агрегатов и механизмов, советы как сделать редуктор, раму, сочлененный узел сцепки, принудительное воздушное или водяное охлаждение, зажигание, сцепление и другие системы и узлы двигателя своими руками.



Схемы и чертежи деталей мотоблока

Чтобы сделать мотокультиватор, какой-либо узел, агрегат или деталь мотоблока необходимы чертежи и схемы компоновки, изображения общего вида, эскизы деталей, рисунки и картинки для наглядности и визуального представления взаимного расположения составляющих частей в общей конструкции, для определения формы и основных размеров изготавливаемой запчасти, установления способа соединения и крепления, выбора материала и необходимости изменения его свойств и состояния (закалка, отпуск). В данном разделе также представлены пошаговые инструкции по изготовлению колес с грунтозацепами, коробки переключения передач, вала отбора мощности, промежуточного вала, чертежи редуктора и рамы, схемы кинематики крутящего момента и подключения электрооборудования.



Самодельное прицепное оборудование

Для тех, кто хотел посмотреть фотографии, картинки и рисунки аграрного самодельного инвентаря и приспособлений для мотокультиватора: окучиватели, обычные и оборотные плуги, дисковые и ротационные косилки, адаптеры, прицепы, фрезы, отвалы, бороны, сажалки картошки и картофелекопалки, и другого прицепного и дополнительного оборудования с описаниями и инструкциями по его изготовлению своими руками, переделке, улучшению конструкции и внесения других рационализаторских изменений с целью повышения производительности и качества труда.



Чертежи приспособлений для мотоблока

Устройство конструкции основных узлов и отдельных деталей навесного сельскохозяйственного оборудования (снегоуборщики, фронтальные и прицепные косилки, адаптеры, картофелесажалки и копалки) с описаниями способа сборки, крепления и установки на мотоблок. Чертежи фрез, полольников, плоскорезов, окучников, лопат-отвалов, граблей со инструкциями, советы по выбору запчастей и материалов для изготовления (марки стали или чугуна, указание параметров металлического уголка, швеллера, прута, круглой или прямоугольной трубы и т.д.)





Автор: Агафон

Добавлена:
Последние изменения:

motoblok.populjarno.com

Навесное оборудование для мотоблока (мотокультиватора): своими руками

Содержание

Чтобы расширить возможности мотоблока, его дополняют навесным оборудованием. Ко всем моделям производители предлагают широкий выбор плугов, сеялок, окучников, картофелесажалок и картофелекопалок.

Учитывая стоимость промышленного навесного оборудования для мотоблока, часть его можно сделать своими руками.

Дополнения к мотоблокам

Самым трудоемким процессом на земле является пахота, потому популярные китайские мотоблоки продаются вместе с почвофрезой и плугом. Иногда оборудование к ним включает устройства для прополки и окучивания. У тяжелых мотоблоков в комплект часто входят плуг, фреза, картофелесажалка и картофелекопатель, роторная косилка.

Приобретая мотоблок Фаворит, отдельно к нему можно купить:

Виды дополнений к мотоблокам

к меню ↑

Как сделать навески к мотоблоку своими руками?

Если решено делать навесное оборудование для мотоблока своими руками, стоит сразу трезво оценивать свои возможности. С минимальными затратами труда и материалов реально изготовить плуг, отвал, устройство для нарезки борозд, окучник, картофелесажалку.

Подробные описания дают ответ, как сделать оборудование из стального листа и деталей старой техники:

  1. Плуг. Чтобы вспахивать сложные грунты, для плуга понадобится пластина из металла толщиной 3-5 мм. Оптимальный выбор – легированная сталь. Пластине придают на вальцах форму цилиндра, край затачивается. Получившуюся рабочую конструкцию крепят к стойке плуга. Навешивание производится через сцепку.
  2. Бороздоформирователь. К уголку крепятся две стойки, можно использовать готовую стойку от культиватора. Далее к конструкции болтами присоединяются металлические пластины толщиной 1,5 мм. Форма пластины подбирается в зависимости от желаемой ширины и глубины борозды. Таким образом, за один подход формируются два ряда под посадку.
  3. Окучник. Бороздоформирователь из второго пункта можно использовать как окучник, если придать рабочим металлическим пластинам нужную форму. В промышленном окучнике, дополняющем распространенные китайские мотоблоки, используются два диска. Нечто похожее получится, если заменить пластины бороздоформирователя вырезанными из металла кругами (понадобится толщина 1,5-2 мм).

Важно расположить диски под правильным углом. Вращающиеся элементы должны раскрываться наружу, то есть вверху они должны быть ближе друг к другу, чем в нижней части. Выбрав нужный угол, диски следует закрепить болтами.

Грунтозацепы для мотоблока

  1. Картофелесажалка. Окучник превратится в картофелесажалку, если предусмотреть в верхней части бункер, куда будет засыпаться посадочный материал. Контейнер должен быть сужающимся книзу и переходить в направляющую трубу, откуда будет высыпаться картофель. Чтобы самодельное устройство было устойчивым, желательно закрепить все детали на раме с колесной парой.
  2. Лопата-отвал. К мотоблоку с навесным оборудованием очень часто требуется отвал. Понадобится жесть толщиной 2-3 мм и внутренние стойки из более толстого листа (3-4 мм) для дополнительной прочности и устойчивости. Две боковые и две внутренние стойки превратят отвал в ковш. К внутренним стойкам отвала привинчиваются штанги, которые, в свою очередь, с помощью кронштейнов устанавливаются на лапах двигателя.

к меню ↑

От мотокультиваторов к мини-трактору

Передний адаптер для мотоблока позволяет облегчить работу на участке и значительно повысить производительность. Даже с самым простым адаптером (с рулем, колесами, сидением для оператора) дизельные мотоблоки превращаются в настоящие мини-тракторы. По опыту, вспашка мотоблоком с адаптером ускоряется как минимум вдвое.

Производятся адаптеры для мотоблока как к средним, так и к тяжелым моделям. Пользователь может выбирать нужный дорожный просвет и ширину колесной колеи. Для агрегирования адаптера необходимо дополнительно приобрести одинарную сцепку. Перед длительным хранением или транспортировкой конструкцию можно легко разобрать.
к меню ↑

Передний адаптер к мотоблоку своими руками

Адаптер, аналогичный промышленному, можно сделать самостоятельно. Проектируя свой первый самодельный адаптер, желательно начинать с простых конструкций. Например, с устройства, в основе которого металлическая труба длиной приблизительно 1,5-1,8 м и колесная пара. С одной стороны трубы необходимо приварить поперечную штангу, а к ней – стойки колес.

Картофелекопалка для мотоблока

Для изготовления адаптера для мотоблока переднего типа подойдут колеса автоприцепа, коляски мотоцикла, другой старой техники, колеса строительной или садовой тачки. Сечение трубы и диаметр колес зависят от мощности используемых дизельных мотоблоков.

Длина поперечины выбирается в зависимости от необходимой ширины колеи. Для большинства видов работ достаточно 50-60 см. Сверху по центру поперечной штанги будет стойка сиденья оператора, тормозной рычаг. На втором конце трубы предполагается приварить механизм сцепления. Сцепка представляет собой шток с наваренным тройником, вставленный не до конца в трубу и зажатый болтом.

Высший пилотаж – сделать конструкцию с рулевым управлением.

Для этой цели можно использовать рулевую рейку с рулевыми тягами, например, от легкового или грузового автомобилей. Есть также комплекты для усовершенствования мотоблока, куда входят рулевое управление с тягами.

Колонка закрепляется на раме в передней части адаптера. Возле сцепки приваривается или крепится болтами направленный вниз рычаг, к нему присоединяется рулевая тяга. Навеска на мотоблок своими руками с рулевым управлением готова. При вращении руля тяга будет поворачивать мотоблок.

Конструкция как навесного оборудования, так и самодельных адаптеров для мотоблоков не сложная. При наличии мастерской и деталей от ненужной техники, вполне реально самому усовершенствовать мотопомощник. Апгрейд повысит скорость и качество выполнения работ, сделает процесс комфортным.

к меню ↑

Мотоблок и навесное оборудование (видео)

moezerno.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
