Настройка регулятора тяги для твердотопливных котлов: Регулятор тяги для твердотопливных котлов

Содержание

Как настроить регулятор тяги котла твердотопливного Огонек

  • Как настроить регулятор тяги котла твердотопливного Огонек

Если Вы приобрели или планируете купить  твердотопливный котел с регулятором тяги,то после подключения дровяного котла к системе отопления перед Вами станет вопрос как правильно настроить работу твердотопливного котла с регулятором тяги.Правильная настройка регулятора тяги влияет на коэффициент полезного действия дровяного котла,расход топлива а зависимости от температуры воздуха в Вашем доме.Давайте перейдем к пошаговой инструкции по настройке регулятора тяги.

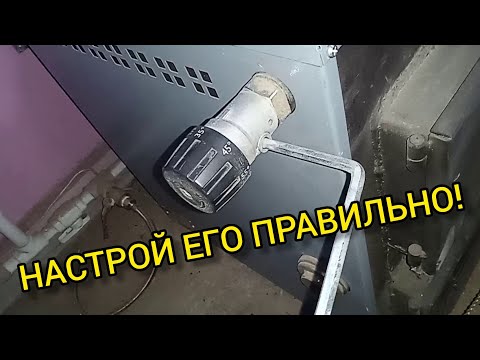

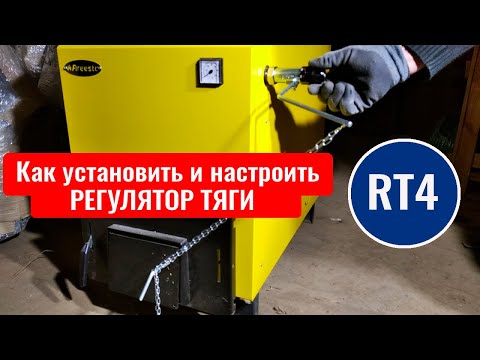

Предлагаем посмотреть видео- как настроить регулятор тяги на нашем канале

Настройку регулятора тяги Regulus RT3 рассмотрим на примере твердотопливного котла длительного горения Огонек КОТВ ДГ-16.

  • Необходимо выкрутить глушку из котла Огонек ДГ-16 которая предусмотрена для монтажа регулятора тяги

  • Резьбовое соединение регулятора тяги необходимо уплотнить тефлоновой лентой.
    После уплотнения закрутите регулятор тяги в котел.При установке регулятора тяги ориентируйтесь по красной шкале.Закрепите шестигранник в регуляторе тяги,прикрепите цепочку к регулятору тяги и дверце котла Огонек которая находится на уровне зольника котла.

  • Растопите котел,на регуляторе тяги поворотом установите температуру 60 С.
  • Когда температура котла достигнет 60С-отрегулируйте длину цепочки чтобы дверка тяги была открыта на 1-2 мм.Задайте необходимую температуру теплоносителя(рекомендуемая 80-85С).

  • Если после выхода котла на стабильный режим работы,температура установленная на регуляторе тяги окажется ниже-необходимо удлинить цепь.Если температура котла окажется выше установленной на регуляторе тяги-необходимо укоротить цепь.

Также необходимо учитывать факторы которые влияют на правильную работу котла Огонек ДГ16 не зависящие от регулятора тяги Regulus RT3:положение заслонки газохода,количество топлива в котле,количество золы в зольнике,инерция котла и системы отопления.


Котел длительного горения Огонек ДГ-16 в базовой комплектации поставляется без механического регулятора тяги. Регулятор тяги  Вы можете заказать отдельно – стоимость уточняйте у менеджеров. Заказать регулятор тяги Вы можете через онлайн форму или по телефонам указанным на нашем сайте www.energomag.net.

(096)262-98-48, (063)103-80-04,(044)362-92-50

Доставка механического регулятора тяги в любую точку Украины Новой почтой по предоплате или наложенным платежом.

Если Вы сомневаетесь в выборе или не знаете как выбрать дровяной котел Огонек, мы будем рады Вам помочь.

Звоните, пишите мы Вам подскажем.

Статьи по категории «Котлы твердотопливные»

Аккумулятор для ИБП,гелевый,AGM или мультигелевый,разница?
Аккумуляторные батареи для котла отопления или насоса
Вода из крана бьется током,в чем причина,как устранить?
Гальмар заземление инструкция по монтажу
Гибридный инвертор,как работает,как выбрать?
Заземление дома или дачи своими руками,как сделать
Заземление дома своими руками в доме правильно
Заземление зарядной станции для электромобиля
Заземление МРТ или медицинского оборудования
Заземление своими руками,уголком или модульное заземление?
ИБП для дома,генератор или солнечная станция что лучше?
Измерение сопротивления заземления,проверка контура заземления
Как выбрать бесперебойник?Советы бывалых
Как выбрать заземление правильно
Как выбрать солнечный инвертор для дома?
Как выгодно купить твердотопливный котел?
Как заземлить бойлер правильно
Как заземлить дом
Как заработать на солнечной энергии?
Как защитить розетки от перегрузки?Решение есть!!!
Как настроить регулятор тяги котла твердотопливного Огонек
Как получить зеленый тариф в Украине,порядок оформления
Как проверить контур заземления самому,метод электрочайника
Как сделать заземление в розетке и проверить заземление розеток?
Какие колосиники бывают,котлы с охлаждамыми колосниками
Какой генератор лучше синхронный или асинхронный?
Комплект ИБП+аккумулятор для газового котла
Котел длительного горения Огонек ДГ модернизированный
Можно ли фундамент использовать для заземления дома?
Молниезащита дома своими руками,монтаж молниезащиты дома
Молниезащита дома,цена,или от чего зависит стоимость?
Пиролизные котлы,как они работают?
С праздником пасхи,получите подарок
Система уравнивания потенциалов для борьбы с блуждающими токами
Системи заземлення, типи,TN-C, TN-C-S, TN-S, TT, IT
Солнечная станция для дома,выгодно или нет?
Солнечные инверторы SAJ выставка SOLAR Ukraine 2018
Солнечные инверторы для дома,как выбрать
Солнечные станции для дома,зеленый тариф
Твердотопливные котлы Огонек с электротенами
Твердотопливный котел для отопления дома,выгодно или нет?
Термическая сварка Galmar weld,для монтажа заземления
Требования к заземлению
УЗО без заземления работает или нет?
Чем забивать модульное заземление на глубину
Что такое сетевой солнечный инвертор?
Электромонтажные работы в квартире,офисе,доме в Киеве,расценки
Что такое заземление и зачем это нам нужно?
Как выбрать твердотопливный котел
Молниезащита внутренняя,зачем она нужна?
Как выбрать электрогенератор для дома правильно?
Как правильно выбрать стабилизатор напряжения

Как правильно подключить, настроить, отрегулировать котел твердотопливного типа



Чтобы правильно установить твердотопливный котел, нужно работать в соответствие со схемой. Не менее важны точно выполненные настройки регулятора тяги и других рабочих узлов. В твердотопливных установках нужно следить за интенсивностью горения и при необходимости корректировать его. Самый простой способ – закрывать-открывать дверки зольника для снижения или повышения потоков вздушных масс, попадающих в топку. Регулятор минимизирует потребность в ручном управлении.

Правила монтажа

Как установить твердотопливный котел, мы уже писали в других обзорах. Важно выбрать место (в идеале за пределами дома или в отдаленном от жилых комнат помещении), подготовить его, оборудовать вентиляцию. Когда это будет сделано, можно устанавливать твердотопливный котел в доме. Агрегаты массой до 100 кг монтируют на деревянные полы с дополнительным усилением армированием, для 200-300 кг и более нужен прочный надежный фундамент. Его обустройство требует времени, сил, строгого следования технологии.

В конце делается обвязка. Убедитесь, что оборудовали дымоход так, как нужно, система работает корректно. Сделайте пробные пуски системы, проанализируйте качество ее функционирования. Установить твердотопливный котел отопления можно своими руками, но работы это хлопотные, трудоемкие. Хотите сэкономить время, силы – обращайтесь к специалистам.

Регуляторы и принципы их регулировки

Регулятор тяги отвечает за подачу воздушных масс в систему, поддержание стабильного горения. Он монтируется так, чтобы нижняя часть контактировала с носителем тепла. В состав регулятора входят термостат, корпус в виде цилиндра, цепочка между рычагом и дверкой, сам рычаг.

Принципы работы регулятора тяги:

  1. Жидкость в термостате доводится до оптимальных значений, контактируя с носителем тепла.
  2. Среда расширяется, исполнительный элемент начинает перемещать рычаг.
  3. В результате перемещения рабочего рычага цепь ослабевает, заслонка перекрывает отверстие.
  4. Сила горения падает.
  5. Носитель тепла остывает, рабочая среда в термостате сжимается в объемах.
  6. Рычаг идет вверх, аккуратно приоткрывает котельную заслонку.
  7. Процесс регулируется циклами до полного прогорания топлива. Впоследствии рычаг остывает, выводит заслонку наверх.

Как регулировать твердотопливный котел – с применением специальной рукоятки, которая расположена на конце устройства. Она ограничивает перемещения рычага, определяет крайние положения воздушных заслонок. Это позволяет программировать температурные режимы носителя тепла, которые будут поддерживаться в автоматическом режиме.

Проще всего будет настроить твердотопливный котел с применением авторегулятора тяги, в составе которого предусмотрены электроконтроллер, вентиляторы, датчики температур. Они постепенно нагнетают воздух внутрь камеры сгорания, делают установку энергонезависимой. Стоимость авторегулировщика выше, чем механического.

Функции регулятора

Прежде чем настраивать регулятор тяги для твердотопливных котлов, нужно разобраться с его функционалом. Устройство предотвращает закипание водяной рубашки, исключает взрывы в результате критических перепадов давления внутри системы. Его отсутствие делает эксплуатацию котла не безопасной.

Важно знать. Риски взрывов котла во время работы в десятки раз снижает тепловой аккумулятор. Его устанавливают в системе в целях отвода излишков тепла.

Другие функции регулятора:

  • поддержание оптимальных текущих температур;
  • корректировка интенсивности подачи воздуха.

Для предотвращения закипания носителя тепла вместо регуляторов иногда устанавливают клапаны предохранительного типа. Они помогают сбрасывать давление, если оно превышает допустимые параметры.

Если в котле в базовой версии регулятора тяги нет, его устанавливают самостоятельно. Для этого нужна открывающаяся по направлению вверх дверка зольника и специальная гильза, установленная внутрь водяной рубашки. При выборе смотрите на рабочие диапазоны температур, приводный ход, тип резьбы, развиваемое приводом усилие.

Особенности монтажа регулятора

Чтобы отрегулировать твердотопливный котел, сначала нужно смонтировать регулятор тяги. Если он есть в базовой комплектации, достаточно будет просто выполнить настройки.

До установки регулятора нужно слить теплоноситель (воду) из рубашки, сначала перекрыв все отсечные краны. После:

  1. Откройте дверку зольника, цепь пока не трогайте.
  2. Ослабьте винт фиксации на рукоятке.
  3. Задайте оптимальный температурный режим, зафиксируйте рукоятку в удобном положении.
  4. Присоедините цепочку, растопите котел, подождите, чтобы температура теплоносителя дошла до 60 градусов.
  5. Приоткройте дверку на пару миллиметров, закрепите свободный конце цепочки, затяните винт на рукояти.

Как отрегулировать регулятор тяги на твердотопливном котле после монтажа? Во всех температурных эксплуатационных режимах поочередно, включая максимальный. Это позволит убедиться в правильных настройках, исправности устройства.

Инерция твердотопливных котлов хорошая – интенсивность горения дров, угля плавная.

Как настроить горелку, настроить автоматические и механические регуляторы тяги

Содержание:

Сила тяги твердотопливных котлов
Рекомендации по эксплуатации твердотопливных котлов
Принцип действия регулятора тяги
Типы устройств регулирования горения
Достоинства и недостатки регуляторов тяги

В настоящее время природный газ в основном используется для отопления загородных домовладений. Но это дорого, к тому же не в каждом населенном пункте есть газоснабжение, поэтому многие владельцы частных домов, особенно в сельской местности, отдают предпочтение твердотопливным устройствам. Для поддержания комфортной температуры в котлах установлены регуляторы тяги.


Сила тяги твердотопливных котлов

Во многом сила тяги зависит от:

  • сечения дымоходной системы;
  • погодных условий в регионе;
  • температуры дымовых газов.

В то же время следует отметить, что влияние этих параметров на работу котлов различно. В первую очередь необходимо обращать внимание на условия их функционирования в каждом отдельном случае.

Рекомендации по эксплуатации твердотопливных котлов

Чтобы оборудование работало стабильно, вышеперечисленные параметры должны поддерживаться на оптимальных значениях. Даже небольшое отклонение влияет на процесс горения и выработку тепловой энергии.

Обычно сбои в работе наблюдаются у твердотопливных устройств. Тип котла также напрямую влияет на силу тяги. В процессе эксплуатации газовых агрегатов его колебания незначительны. Кроме того, дымовой газ имеет стабильную температуру. Кратковременное изменение силы тяги происходит только в процессе прогрева дымохода.


Что касается работы твердотопливного котла, то в этом случае отмечают различные показатели. Это связано с использованием разных видов топлива-угля, опилок, торфа, дров и т. д. Разница в показателях также объясняется типом твердотопливного устройства.

При его работе может происходить как снижение тяги, так и появление гиперугрозности, о чем свидетельствует повышенный расход твердого топлива, задымление в помещении и сильный шум. Эту проблему можно решить, используя регулятор тяги для твердотопливных котлов. Это устройство позволяет компенсировать особенности отопительного агрегата, топлива и дымохода.

Принцип работы регулятора тяги

Установите регулятор горения твердотопливного котла прямо в дымоход. Его функциональное назначение – подача воздуха в топку. В случае внезапного порыва ветра защищает систему отопления от задувания пламени в топливном баке. При недостатке кислорода обеспечивает его подачу с целью равномерного сгорания твердого топлива.

Регулятор основан на термомеханическом принципе. Его конструкция представляет собой герметичный цилиндр. При нагреве теплоносителя до нужной температуры на заслонку подается сигнал, что приводит к уменьшению объема подаваемого воздуха.


После этого оборудование переходит в режим непрерывного горения. Это устройство подходит для всех твердотопливных агрегатов. Зависимости от типа используемого топлива нет.

Типы устройств для регулирования горения

В продаже можно найти автоматическую и механическую регулировку тяги для твердотопливных котлов. Потребители обычно приобретают второй тип устройств. Такой выбор объясняется тем, что для работы автоматических систем требуется электрическая энергия и установка становится зависимой от наличия стабильного источника питания.

Автоматическая регулировка тяги для твердотопливных котлов может доставить массу проблем при эксплуатации. Кроме того, увеличатся финансовые расходы. Для отопительного агрегата отлично подойдет и механическое устройство.

Заслуженную популярность завоевали секционные чугунные агрегаты, считающиеся лучшим выбором для загородных домовладений. Наличие регулятора позволяет жителям частного дома не следить постоянно за воздушной заслонкой, а доступная цена твердого топлива делает расходы на теплоснабжение экономичными.


Современное устройство для регулировки тяги – продукт ТМ ESBE. Предназначен для регулирования температурного режима в твердотопливных устройствах за счет подачи воздуха. Он не требует подключения к электросети и прост в установке.

Температура агрегата измеряется головкой термостатического механизма. Регулировка регулятора тяги твердотопливных котлов в этом случае производится изменением положения воздушной заслонки при помощи цепи и рычага.

Усовершенствованием его конструкции считается укороченная гильза, удобная для наблюдения шкала индикации температуры и усовершенствованная ручка. Эти изменения соответствуют современным требованиям к дровяному отопительному оборудованию.

Преимущества и недостатки регуляторов тяги

Эти устройства имеют как преимущества, так и недостатки.

Среди преимуществ:

  1. Низкая цена на устройства. Их стоимость зависит от производителя и модели.
  2. Механический регулятор тяги для твердотопливных котлов — регулятор тяги работает автономно, независимо от электричества.
  3. Для него доступно топливо.
  4. Работает долго и качественно.

Есть и недостатки:

  1. Топлива хватит ненадолго.
  2. Они загружают его сами.
  3. Нам нужна дополнительная площадь для хранения топлива.

Если вы планируете приобрести твердотопливный агрегат, то после его подключения к системе отопления обязательно встанет вопрос, как правильно настроить тягу для твердотопливных котлов, так как это влияет на КПД и расход топлива. Лучше доверить это специалисту.

Регулятор тяги для твердотопливных котлов: назначение, конструкция

Регулятор тяги энергонезависимый для твердотопливных котлов представляет собой устройство для согласования мощности агрегата. Механическое устройство действует как вентилятор, имеет меньшую точность, но не требует электрического подключения и дешевле. Регулятор в автономном режиме изменяет объем подаваемого воздушного потока, открывая заслонку.

Содержание

  1. Назначение и принцип работы регулятора тяги
  2. Конструкция регулятора тяги для твердотопливных котлов
  3. Технические характеристики
  4. Рекомендации по выбору устройства
  5. Установка и калибровка регулятора тяги
регулятор тяги Механическое устройство для регулирования силы сгорания твердого топлива

Механическое устройство не обеспечивает высокой надежности, но исключает ручное регулирование мощности котла и экономит уголь и дрова. Количество кислорода, поступающего в топку, влияет на интенсивность пламени. Горение контролируется закрытием или открытием дверцы в камере.

Термомеханическое устройство автоматизирует управление процессом в соответствии с алгоритмом:

  • При сгорании твердого топлива происходит нагрев энергоносителя, жидкость в рабочей капсуле расширяется и воздействует на рабочий механизм, преодолевая упругость пружины катушка.
  • Рычаг ослабляет цепь, дверца закрывается и уменьшает поток воздуха, что замедляет горение и начинает тлеть.
  • После охлаждения объем охлаждающей жидкости уменьшается, пружина сжимает рычаг управления и заслонка приоткрывается.
  • Процесс циклически повторяется до полного сгорания угля или дров, после чего пружина переводит заслонку в открытое положение.

Регулятор стабилизирует тягу приточного воздуха и предотвращает перегрев теплообменника. Устройство регулирует давление в системе отопления и делает работу котла независимой от погодных условий. Механическая установка осушает дымоход от конденсата, когда установка не отапливается.

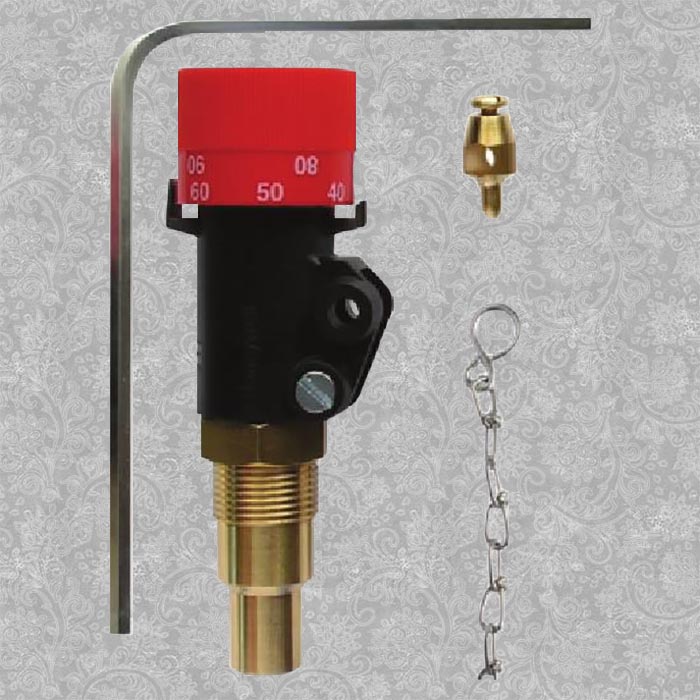

Конструкция регулятора тяги для твердотопливных котлов

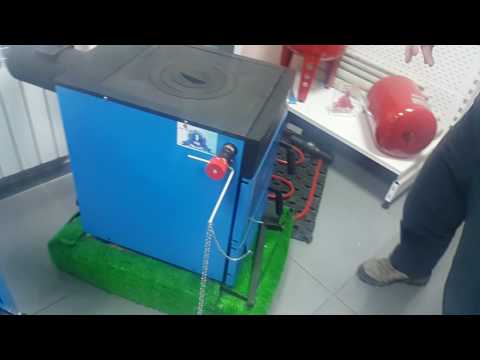

Интенсивность пламени в котлах без термостата регулируется вручную путем закрытия или открытия заслонки зольника. Кислород поступает в камеру сгорания за счет прямой тяги дымохода. Механическое устройство выполняет работу за человека, если регулятор правильно отрегулирован. При первом пуске агрегата размер цепи подбирается между рычагом и местом крепления к заслонке.

Строение механизма отличается от производителя к производителю, но основные элементы присутствуют во всех моделях:

  • встроенный капсульный термостат;
  • пластиковая головка с 2 шкалами;
  • погружная втулка;
  • склад;
  • приводной механизм;
  • спиральная пружина;
  • цепь;
  • ручка регулировки.

Основной частью является автоматический термоэлемент для обеспечения равномерной температуры. Звено размещено в цилиндрической коробке и координирует движение дверцы зольника с помощью цепи и рычага. Резьбовой корпус вставлен во втулку водяной оболочки, контактирующей с энергоносителем.

Герметичная колба содержит жидкость, которая чувствительна к изменениям температуры и сильно расширяется при воздействии тепла. С помощью ручки на фронтоне термостата ограничивается возможность перемещения рычага и заслонки, задается нагрев энергоносителя.

Технические характеристики

Основные детали выполнены из латуни для защиты от высоких температур

Планируемая рабочая температура отопительного агрегата входит в диапазон настройки с запасом в два направления. Присоединительная резьба на механическом регуляторе должна соответствовать параметр оборотов в месте подключения к котлу. Вес демпфера не должен превышать подъемной силы рычага, иначе дверь не сдвинется со своего места, в этом случае опорная часть подбирается с большим усилием.

Характеристики механизма:

  • корпус цельнометаллический из хромированной латуни;
  • ручка изготовлена ​​из смолы с высокой термостойкостью;
  • цепь изготовлена ​​из оцинкованного металла;
  • используется высокочувствительный восковой термоэлемент;
  • температура устанавливается в пределах +30 — +100°С;
  • Цепь соединительная длиной до 1,2 м;
  • полезное усилие цепи 0,85 — 1,2 кг;
  • стрела имеет длину 0,12 — 0,14 м;
  • Угол поворота рычага 100 — 150°;
  • соединяется с устройством с конической резьбой ¾”;
  • максимальная температура воды +120 — +130°С.

Регулятор регулирует температуру с минимальной погрешностью. Тяга в дымоходе сохраняется равномерной, независимо от ветровых нагрузок, стабилизируется нагрев конструктивных элементов отопительного агрегата.

Рекомендации по выбору устройства

Котел без термостата, на который можно установить тягодутьевой механизм

В продаже есть котлы, не имеющие устройств регулирования тяги. В них автоматика представлена ​​только гильзой, которая устанавливается внутри водяной оболочки. Регулятор тяги – необходимое устройство, его покупают и устанавливают своими руками. При покупке отопительного агрегата обращают внимание на наличие такого рукава и дверцы зольника, которая может открываться вверх.

При выборе учитывать параметры:

  • начальная и граничная регулировочная температура;
  • соответствие соединительной резьбы;
  • подъемная сила;
  • размер цепи;
  • Диапазон перемещения рычага.

Ход привода должен обеспечивать полное открытие и закрытие клапана. Положение рукава в теле имеет значение. Если он вверху, то выбран регулятор тяги для котла, работающего вертикально. При расположении втулки сбоку или спереди корпуса приобретается механизм, стабилизирующий тягу в горизонтальном направлении. Существуют устройства, работающие в двух направлениях и включающие в конструкцию 2 числовые шкалы.

Установка и калибровка регулятора тяги

Как правильно установить регулятор тяги

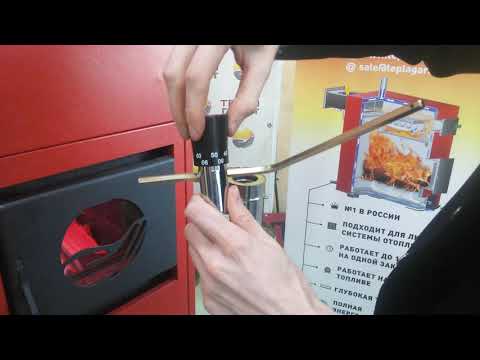

Установка по инструкции осуществляется при сливе теплоносителя в системе отопления. Рычаг отсоединен, а механизм регулировки ввинчен в сиденье. Для набивки нитей применяют уплотнения в виде нитей, пакли и др. подобных материалов; используется фум-лента. Направление наконечника на приводе определяется в соответствии со схемой в техническом паспорте, рычаг встроен и фиксируется винтом.

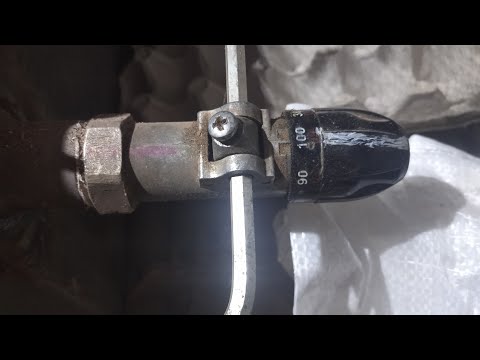

В горизонтальном положении застежка находится вверху, а показания нагрева отображаются красной шкалой. При вертикальном монтаже винт размещается сзади, а температура отображается на желтой шкале.
