Шламовые насосы
Шламовые насосыШвейцарские
традиции.
Качественные
и технологичные
инжиниринговые
решения.
Описание
Компания ENCE GmbH предлагает шламовые насосы типа Warman для средних и особо тяжелых условий эксплуатации
Предлагаемые шламовые насосы имеют высокое качество изготовления, увеличенный срок эксплуатации, просты в обслуживании и предназначены для перекачивания химически активного, высокоабразивного и высококонцентрированного шлама. Шламовые насосы используются в металлургии, горнодобывающей, химической, нефтегазовой и других отраслях.
Шламовые насосы серии М, AH (R)
Размер DN (нагнетание): 25-450 мм
Производительность: 4-5400 м3/ч
Напор: 5-118 м
Шламовый насос серии М, АН — центробежный горизонтальный насос, подходит для перекачивания агрессивных высокоабразивных шламов. Футеровка корпусов и рабочих колес легко снимаема и изготавливается из износостойкого сплава или резины.
R — материал проточной части шламового насоса — синтетическая резина (эластомер).
Шламовые насосы серии G(H)
Размер DN (нагнетание): 100-400 мм
Производительность: 36-5040 м3/ч
Напор: 5-80 м
Шламовый насос GH является высоконапорным и предназначен для непрерывной работы с самыми трудными абразивными шламами, которые содержат крупные твердые частицы, с которыми обычный шламовый насос не справится. Этот тип шламового насоса обладает высокой износостойкостью.
Шламовые насосы серии НH
Размер DN (нагнетание): 25-150 мм
Производительность: 16-1125 м3/ч
Напор: 12-95 м
Шламовый насос серии НН —центробежный горизонтальный насос, предназначенный для перекачивания агрессивного высокоабразивного шлама. Рабочее колесо и футеровка корпуса насоса изготавливают только из износостойкого сплава.
Шламовые насосы серии ZGB (P)
Размер DN (нагнетание): 65-300 мм
Производительность: 50-1919 м3/ч
Напор: 25-94 м
Шламовый насос ZGB(P) — центробежный горизонтальный насос.
Применяется для перекачивания химически активных шламов и пород. Данный тип насосов обладает надежной конструкцией и высокой эффективностью работы. Конструктивно насос рассчитан на работу при низких температурах.
P — многоступенчатое последовательное использование.
Шламовые насосы серии L(R)
Размер DN (нагнетание): 20-750 мм
Производительность: 3-13860 м3/ч
Напор: 4-60 м
Шламовый насос серии L — центробежный горизонтальный насос для средних условий эксплуатации. Используется для перекачивания низкоабразивного, коррозионного шлама в горной и химической промышленности. Рабочие колеса и сменная футеровка корпуса изготавливаются из износостойкого сплава или резины (R).
Шламовые насосы серии SP(R)
Размер DN (нагнетание): 40-300 мм
Производительность: 17-1267 м3/ч
Напор: 4-40 м
Шламовый насос серии SP(R) — вертикальный полупогружной насос для особо тяжелых условий работы.
Применяется для перекачивания агрессивных, высококонцентрированных и крупнозернистых шламов. Конструкцией предусмотрена работа в трудных условиях без повреждений подшипников и уплотнений.
Возможно использование резиновой футеровки для повышения коррозионной стойкости. Возможны различные длины и всасывающие насадки для большинства глубин зумпфов.
Шламовые насосы серии AF
Размер DN (нагнетание): 20-200 мм
Производительность: 40-595 м3/ч
Напор: 20 м
Пенный насос типа AF представляет собой вертикальный насос в комплекте с бункером. Создан для эффективной перекачки пенных шламов.
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
04.2023
12.2022
12.2022
5/1B-AH Аналог Warman
03.2023
10/8E M Шламовые насосы Warman, 10x8E-M Шламовый насос для средних объемов
10x8E-M Шламовый насос с резиновой футеровкой и экспеллерным уплотнением, подходящий для перекачивания сильнокоррозионных или абразивных шламов с небольшим размером частиц без острых краев.
Шламовый насос средней мощности 10x8E-M консольный, горизонтальный и центробежный с двойным корпусом. Он в основном подходит для перекачивания шламов средней концентрации, шламовый насос 10x8E-M применяется при переработке угля, обработке мелкой руды и хвостов в металлургическом руднике, сдача комбинированного остатка и золы-уноса на ТЭЦ и т. д.
Конструктивные особенности:
√ Модульная конструкция для простоты обслуживания.
√ Цельная рама для средних нагрузок с точками подъема для удобства обслуживания.
√ Стандартный наружный корпус из ковкого чугуна для более высоких рабочих давлений и с точками подъема.
√ Стандартный или усовершенствованный подшипниковый узел повышает надежность, продлевает срок службы подшипника и снижает затраты на смазку.
√ Уплотнение вала для повышения надежности, сальник, экспеллер, приподнятое уплотнение или механическое уплотнение.
√ Имеются стандартные или улучшенные варианты конструкции рабочего колеса.
√ Упрощает установку футеровки из нескольких материалов, включая твердый металл, толстую резину или полиуретан.
√ Цельная втулка для герметизации сальниковой коробки, снижает нагрузку на склад и обслуживание.
√ Универсальная конструкция позволяет снизить требования к запасам и обеспечивает взаимозаменяемость.
√ Защита ремня облегчает техническое обслуживание и проверку состояния ремня.

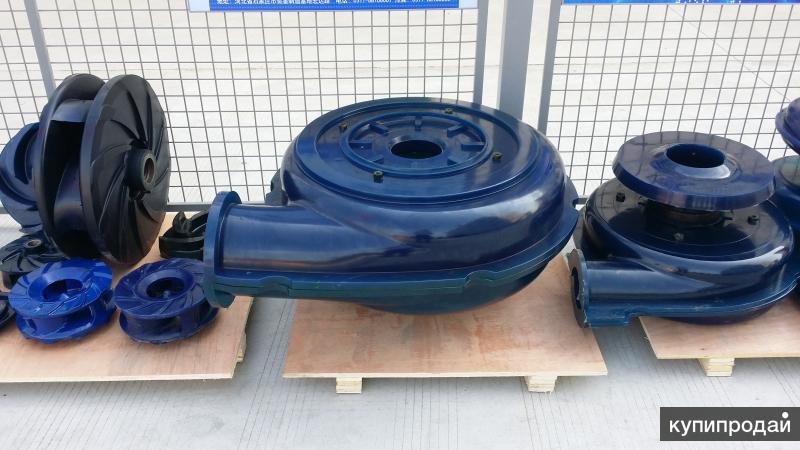

Изнашиваемые детали шламового насоса Варианты материалов:
Металлические изнашиваемые детали шламового насоса Материал:
√ KmTBCr27 назван в Китае и содержит 27% хрома. Сплав KmTBCr27 представляет собой износостойкий белый чугун, обладающий превосходными характеристиками в условиях эрозии.
√ KmTBCr28 содержит основные элементы из 28% хрома с низким содержанием углерода и твердостью 430 по Бринеллю. KmTBCr28 представляет собой устойчивый к коррозии белый чугун, подходящий для коррозионных режимов с низким pH, где эрозионный износ также является проблемой.
√ KmTBCr35 имеет основные элементы хрома 35-45%, низкоуглеродистый с твердостью 450 по Бринеллю. KmTBCr35 — это высококачественный эрозионно-коррозионный сплав, используемый там, где требуется превосходная эрозионная и коррозионная стойкость.
Изнашиваемые детали резиновых шламовых насосов Материал:
√ PU26 используется для рабочих колес, где требуется превосходная эрозионная стойкость в мелкодисперсных шламах. Твердость ER01 делает его более устойчивым как к износу, так и к расширению (т.е. расширению, вызванному центробежными силами) по сравнению с RU55. Ru26 обычно используется только для рабочих колес.
√ RU55 содержит антиоксиданты и антидеграданты. Он был оптимизирован для увеличения срока хранения и уменьшения деградации во время использования. Высокая эрозионная стойкость RU55 обеспечивается сочетанием его высокой упругости, высокой прочности на растяжение и низкой короткой твердости.
Полиуретановые изнашиваемые детали шламовых насосов Материал:
√ PU38 — это устойчивый к эрозии материал, который хорошо работает в эластомерных приложениях, где «проблема» является проблемой.
Это связано с высокой прочностью на разрыв и растяжение PU01. Однако его общая эрозионная стойкость ниже, чем у натурального каучука.
Изнашиваемые детали керамического шламового насоса Материал:
√ Керамические детали шламового насоса T-SiC представляют собой разновидность неорганических неметаллических материалов. Его износостойкость в 5 раз выше, чем у хрома с твердостью по шкале Мооса 8,9, только после Diamond и Cubic. нитрид бора.
Индивидуальные материалы:
√ Компания Excellence постоянно оптимизирует такие материалы, как EPDM, Hapalon, Hastelloy, CD4MCu и другие антиабразивные материалы для различных областей применения.
10/8 E M Резиновый шламовый насос средней мощности Рабочие параметры:
Модель | Макс. Мощность (кВт) | Материалы | Характеристики чистой воды | Рабочее колесо Лопасть № | |||||
Лайнер | Рабочее колесо | Емкость Q (м3/ч) | Головка H (м) | Скорость n (об/мин) | Эфф. (%) | НПШ (м) | |||
10/8Э-М | 300 | РУ | РУ | 540~1188 | 10~42 | 500~900 | 79 | 5~9 | 5 |
ηЭтикетка: Горизонтальный шламовый насос 10x8E-M Шламовый насос средней мощности 10/8E-M 10/8 EM Центробежный шламовый насос Шламовые насосы 10×8 EM Китай
Шламовый насос Weir Minerals Warman® MCR® обеспечивает долгосрочную экономическую выгоду
Совместно с Weir Minerals
26 мая 2022 г.
Инновационная технология, лежащая в основе шламового насоса Warman® MCR®, снижает общую стоимость владения (TOC) для клиентов Weir Minerals и обеспечивает им большую ценность, выдающийся срок службы и непревзойденную надежность.
ТОС определяется многими факторами; первоначальная стоимость покупки, конечно, важна, но когда речь идет о шламовых насосах, которые перекачивают абразивные материалы, что приводит к значительному износу, капитальные затраты часто составляют лишь небольшую часть общего ТОС, понесенного в течение срока службы насоса. Крайне важно, чтобы операторы понимали структуру затрат предприятия, на котором работает насос; кроме того, имея рабочие характеристики и прогнозные данные по различным компонентам, они могут составить более полную картину ТОС шламового насоса.
При расчете ТОС шламового насоса Warman® MCR® некоторые из наиболее значительных затрат, которые следует учитывать, включают: капитальные затраты; энергетические затраты; затраты на техническое обслуживание; затраты на техническую воду; стоимость запасов; стоимость доступности; и сопутствующие накладные расходы.
Капитальные затраты
Капитальные затраты включают покупку и установку насоса или насосов Warman® MCR®, которые будут варьироваться в зависимости от количества и размера. С точки зрения бухгалтерского учета, основные средства считаются амортизируемыми активами, что позволяет операторам заявлять убыток от обесценения в качестве вычета расходов каждый налоговый год.
Затраты на электроэнергию
Количество энергии, потребляемой насосной установкой, зависит от КПД насоса, потерь в трансмиссии и электрического КПД двигателя и/или контроллера двигателя. КПД насоса является самым важным фактором, определяющим затраты на электроэнергию. Эффективность шламового насоса снижается из-за наличия твердых частиц, и коэффициент эффективности (ER) используется для корректировки опубликованной кривой производительности воды; конструкция насоса также влияет на ER. Насос Warman® MCR® оснащен низкоскоростным высокоэффективным рабочим колесом большого диаметра, что снижает потребление энергии.
Группа экспертов Weir Minerals по шламовым насосам может предоставить вам дополнительные рекомендации по повышению эффективности в зависимости от вашего конкретного применения. Например, при расходах менее 60% от точки наилучшего КПД стандартного рабочего колеса использование рабочего колеса с уменьшенным ушком и улитки с малым расходом повысит эффективность насоса. А там, где насосы могут быть подвержены кавитации, операторам следует максимально использовать рабочие колеса с низким кавитационным запасом.
Техническое обслуживание
расходы Техническое обслуживание является основным фактором стоимости шламовых насосов и включает в себя стоимость запасных частей, трудозатраты, необходимые при капитальном ремонте, время обслуживания, затрачиваемое на плановые проверки, мониторинг и смазку, а также стоимость кранов или другого оборудования. Увеличивая срок службы до износа, операторы могут значительно снизить ТОС; Шламовый насос Warman® MCR® имеет ряд инновационных функций, которые были разработаны с учетом этого.
Шламовый насос Warman® MCR® оснащен запатентованными кожухами, которые выходят за пределы периферии рабочего колеса и выталкивающей лопасти, обеспечивая улучшенный поток и меньший износ на концах выталкивающей лопасти. Его большие открытые внутренние каналы снижают внутреннюю скорость и, таким образом, уменьшают износ.
Подход, ориентированный на поиск решений
Компания Weir Minerals понимает, что нет двух одинаковых операций, поэтому тесно сотрудничает со своими клиентами для разработки индивидуальных решений, основанных на их конкретных требованиях и условиях. Предприятие Cowal Gold Operations компании Evolution Mining в Новом Южном Уэльсе, Австралия, хотело увеличить добычу, а также достичь срока службы в 24 недели непрерывного производства, чтобы соответствовать крупным остановкам и другому оборудованию на объекте.
Команда Weir Minerals установила насос Warman® MCR® с резиновыми вкладышами R55®, передним передним упором A65 с полной регулировкой торца и рабочим колесом A61.
Из-за ограничений мощности существующих двигателей на объекте они использовали быстрое прототипирование модели для изготовления специального рабочего колеса с обрезанием 82% для данного приложения. Команда также напечатала участок на 3D-принтере, чтобы обеспечить беспроблемную установку, и завершила индивидуальную конструкцию подключенных трубопроводов Linatex®, новой линии подачи циклонов и клапанов Isogate®.
Цифровая экосистема Synertrex® компании Weir Minerals была установлена на насосе Warman® MCR® и отслеживалась его производительность.
Cowal Gold Operations увеличила производительность и увеличила срок службы насоса; 12 недель непрерывной работы старого насоса были значительно улучшены благодаря насосу Warman® MCR® 550, который достиг 29 недель. С точки зрения TOC за год, TOC действующего насоса составил 2,2 тысячи австралийских долларов по сравнению с насосом Warman® MCR® 550 — 1,7 тысячи австралийских долларов, что позволило Cowal Gold Operations сэкономить почти полмиллиона долларов.
