Насосы консольные, консольно-моноблочные К, КМ
Одно из главных производственных направлений компании ООО ТД «Гидромаш» это изготовление консольных насосов К, КМ. Насосы этих серий — это установки с открытым или закрытым рабочим колесом широко используемые как в домашних, так и в производственных условиях. Также в продаже имеются рабочие колеса для насосов консольных центробежных, которые можно приобрести отдельно.
Применение и структура насосов К, КМ
Консольные насосы К, КМ были специально разработаны для перекачки чистой воды и похожих по составу жидкостей.
Защитный корпус полностью закрывает рабочую камеру, которая соединена с патрубками подвода/отвода перекачиваемой жидкости и изготовлена в виде кольцевого канала. Перекачка состава происходит когда ротор рабочего колеса вращается. Дополнительные прорези в колесе помогают снизить возникающие при работе нагрузки на ось
Главным отличием насоса КМ является установка электродвигателя на более длинном вале, когда как в серии К вращение вала электродвигателя передается насосу через упругую муфту.
Такие насосные установки используются для перемещения нейтральных жидкостей, таких как чистая вода, температура которых разнится от 0 оС до 85 оС. Возможно увеличение рабочей температуры жидкости до 105 оС. Разрешено содержание ила, осадков и других твердых частиц, размером не более 2/10 миллиметра, с объемной концентрацией вплоть до 1/10000.
Рабочие характеристики разрешают использование агрегата на производстве и в жилищно-коммунальном хозяйстве. Монтаж не составляет труда, а обслуживание выполняется одним рабочим и не требует значимых затрат.
Маркировка насосов К
В названии агрегата содержится вся необходимая для установки техническая информация об устройстве
Например, КМ50-32-125
КМ — означает тип насоса, в данном случае “Консольно-моноблочный”
50-32 — Внешний диаметр входного и выходного патрубков в миллиметрах
125 — ширина рабочего колеса миллиметрах.
Использование «а» в аббревиатуре говорит о том, что после изготовления рабочего колеса оно было дополнительно обточено
Мы производим следующие модели консольных агрегатов:
К50-32-125;
К65-50-125;
К80-65-160;
К100-65-250;
К150-125-315;
К100-80-160;
К100-65-200;
К65-50-160а;
К80-65-160а;
К80-50-200а;
К100-80-160а;
К200-150-315;
К160-30;
К290-30;
К50-32-125а;
К65-50-125а;
К100-65-200а;
К100-65-250а.
Также возможно изготовление консольно-моноблочных насосов следующих типов:
КМ50-32-125;
КМ65-50-160;
КМ100-80-160;
КМ65-50-125;
КМ100-65-200;
КМ80-65-160;
КМ80-50-200;
КМ150-125-250.
Технические характеристики консольных насосов
Консольные насосы | КНЗ | Алтай | Ливны | |||||||
---|---|---|---|---|---|---|---|---|---|---|
насос | агрегат | насос | агрегат | насос | агрегат | |||||
К50-32-125 | 12,5 | 20 | 1,5 | 3000 | 6 950 | 9 530 | 5 190 | 8100,5 (2,2кВт) | 6 720 | 9700 (2,2кВт) |
К50-32-125а | 10 | 16 | 1,1 | 3000 | 6 950 | 9 020 | 5 190 | 7 760 | 6 720 | 9700 (2,2кВт) |
К65-50-125 | 25 | 20 | 3 | 3000 | 7 390 | 11 000 | 5 850 | 9 450 | ||
К65-50-125а | 23 | 16 | 3 | 3000 | 7 390 | 11 000 | 5 850 | 8800 (2,2кВт) | ||
К65-50-160 | 25 | 32 | 5,5 | 3000 | 7 790 | 12 920 | 5 850 | 10 980 | 7 860 | 12 990 |
К65-50-160а | 20 | 25 | 4 | 3000 | 7 790 | 12 310 | 5 850 | 10 370 | 7 860 | 12 390 |
К80-65-160 | 50 | 32 | 7,5 | 3000 | 10 070 | 16 760 | 6 660 | 13 350 | 8 110 | 16700 (11кВт) |
К80-65-160а | 45 | 28 | 7,5 | 3000 | 10 070 | 16 760 | 6 660 | 11 790 | 8 110 | 13450 (7,5кВт) |
Насос К80-50-200 | 50 | 50 | 15 | 3000 | 10 700 | 23 820 | 7 560 | 20 680 | 9 280 | 22 400 |
Насос К80-50-200а | 45 | 40 | 11 | 3000 | 10 700 | 19 060 | 7 560 | 15 920 | 9 280 | 17 640 |
К100-80-160 | 100 | 32 | 15 | 3000 | 11 640 | 24 760 | 9 490 | 22 610 | 12 520 | 25 640 |
К100-80-160а | 90 | 26 | 11 | 3000 | 11 640 | 20 000 | 9 490 | 17 850 | 12 520 | 26000 (15 кВт) |
Насос К100-65-200 | 100 | 50 | 22 | 3000 | 14 240 | 34 240 | 10 940 | 30 940 | 12 950 | 35700 (30кВт) |
Насос К100-65-200а | 90 | 40 | 18,5 | 3000 | 14 240 | 30 320 | 10 940 | 27 010 | 12 950 | 33550 (22кВт) |
К100-65-250 | 100 | 80 | 45 | 3000 | 15 610 | 48 280 | 13 260 | 41 050 | 15 080 | 50500 (45кВт) |
К100-65-250а | 90 | 67 | 37 | 3000 | 15 610 | 43 390 | 13 260 | 35 390 | 15 080 | 47330 (37кВт) |
К150-125-250 | 200 | 20 | 15 | 1500 | 35 830 | 50 240 | 21 580 | 38 040 | ||
К150-125-250а | 180 | 16 | 11 | 1500 | 35 830 | 45 090 | 21 580 | 35 990 | ||
К150-125-315 | 200 | 32 | 30 | 1500 | 32 130 | 56 310 | 24 210 | 48 400 | 32 590 | 56 770 |
К150-125-315а | 180 | 26 | 22 | 1500 | 32 130 | 52 450 | 24 210 | 44 540 | 32 590 | 56 770 |
К200-150-250 | 315 | 20 | 30 | 1500 | 43 290 | 67 470 | 33 130 | 57 310 | ||
К200-150-250а | 290 | 16 | 22 | 1500 | 43 290 | 63 610 | 33 130 | 53 460 | ||
К200-150-315 | 315 | 32 | 37 | 1500 | 49 740 | 81 120 | 36 670 | 71 270 | ||
К200-150-315а | 290 | 26 | 30 | 1500 | 49 740 | 73 920 | 36 670 | 68 050 | ||
К200-150-400 | 400 | 50 | 90 | 1500 | 64 760 | 124 160 | 38 990 | 98 400 | ||
К200-150-400а | 400 | 40 | 75 | 1500 | 64 760 | 121 120 | 38 990 | 95 350 | ||
Насос 1К8-18 | 8 | 18 | 1,5 | 3000 | 5 370 | 7 940 | ||||
Насос 1К20-30 | 20 | 30 | 4 | 3000 | 5 660 | 10 190 | ||||
1К50-32-125 | 12,5 | 20 | 2,2 | 3000 | ||||||
1К65-50-160 | 25 | 32 | 5,5 | 3000 | ||||||
1К80-50-200 | 50 | 50 | 15 | 3000 | ||||||
1К80-65-160 | 50 | 38 | 7,5 | 3000 | ||||||
1К100-65-200 | 100 | 50 | 30 | 3000 | ||||||
1К100-65-250 | 100 | 80 | 45 | 3000 | ||||||
1К100-80-160 | 100 | 34 | 15 | 3000 | ||||||
1К150-125-315 | 200 | 32 | 30 | 1500 | ||||||
Консольные моноблочные насосы | ||||||||||
КМ50-32-125 | 12,5 | 20 | 2,2 | 3000 | 8 400 | 10 570 | ||||
КМ50-32-125а | 10 | 16 | 1,5 | 3000 | 9 970 | 10 250 | ||||
КМ65-50-125 | 25 | 20 | 4 | 3000 | 13 040 | 11000 (3кВт) | 12 840 | |||
КМ65-50-125а | 23 | 16 | 4 | 3000 | 13 040 | 12 840 | ||||
КМ65-50-160 | 25 | 32 | 5,5 | 3000 | 14 830 | 13 480 | 14 260 | |||
КМ65-50-160а | 20 | 25 | 4 | 3000 | 13 280 | 13 640 | ||||
КМ80-65-160 | 50 | 32 | 7,5 | 3000 | 17 550 | 15 040 | 16 740 | |||
КМ80-65-160а | 45 | 28 | 7,5 | 3000 | 17 550 | 16 740 | ||||
КМ80-50-200 | 50 | 50 | 15 | 3000 | 27 230 | 24 780 | 26 020 | |||
КМ80-50-200а | 45 | 40 | 11 | 3000 | 19 680 | 22 420 | ||||
КМ100-80-160 | 100 | 32 | 15 | 3000 | 29 990 | 25 620 | 29 610 | |||
КМ100-80-160а | 90 | 26 | 11 | 3000 | 22 440 | 27 170 | ||||
КМ100-80-160б | 80 | 20 | 7,5 | 3000 | 20 840 | |||||
КМ100-65-200 | 100 | 50 | 30 | 3000 | 47 030 | 38 470 | 37 910 | |||
КМ100-65-200а | 90 | 40 | 22 | 3000 | 43 370 | 37 310 | ||||
КМ100-65-250 | 100 | 80 | 45 | 3000 | 64 420 | 62 760 | ||||
КМ100-65-250а | 90 | 67 | 37 | 3000 | 58 980 | 56 840 | ||||
КМ150-125-250 | 200 | 20 | 18,5 | 1500 | 55 910 | 42 210 | 52 700 | |||
КМ150-125-250а | 180 | 16 | 15 | 1500 | 53 120 | 47 370 |
www.nasosural.ru
Насосы моноблочные консольные центробежные
Насосы типа «KM»
Насосы «КМ» — центробежные, консольные, моноблочные, одноступенчатые с односторонним подводом жидкости к рабочему колесу, предназначены для перекачивания чистой воды, производственно-технического назначения (кроме морской) с рН 6…9, температурой от 273 до 378К (от 0 до 105°C), и других жидкостей, сходных с водой по плотности, вязкости и химической активности, содержащих твердые включения размером до 0,2 мм, объемная концентрация которых не превышает 0,1%.
КОНСТРУКЦИЯ
Электронасосы типа КМ — центробежные, горизонтальные, одноступенчатые, моноблочные. Электронасос состоит из насоса с осевым подводом и вертикальным отводом, детали которого собираются на удлиненном конце вала двигателя и крепится к фланцу двигателя с помощью промежуточной детали – фонаря. Уплотнение вала: — одинарный мягкий сальник (С) — одинарное торцовое уплотнение (5)
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
Пример: КМ100-65-200а-С-УХЛ4
К Тип насоса – консольный
М Моноблочный
100 Диаметр входа, мм
65 Диаметр выхода, мм
200 Номинальный диаметр рабочего колеса, мм
С или 5 Тип уплотнения (одинарное сальниковое или одинарное торцовое)
УХЛ Климатическое исполнение (районы с умеренным и холодным климатом)
4 Категория размещения при эксплуатации a Первая обточка рабочего колеса
НАЗНАЧЕНИЕ И ПРИМЕНЕНИЕ
Перекачивание питьевой, чистой воды производственно-технического назначения (кроме морской) с рН 6…9 и других жидкостей сходных с чистой водой по плотности, вязкости и химической активности в системах отопления, циркуляции, водоснабжения. Температура перекачиваемой жидкости от 0 до + 85°C, от 0 до + 120°C, + 150°C
ПРЕИМУЩЕСТВА ИСПОЛЬЗОВАНИЯ
Высокое качество и надежность — Долговечность и экономичность — Широкий диапазон подач и напора — Малые габариты -Взаимозаменяемость по присоединительным размерам с аналогичными насосами других фирм. (Международный стандарт ИСО 2858)
Прайс-лист от 09.07.2019г.
Код | Марка насоса | Номин. по-дача,м3/час | Номин. напор, м | Мощность эл/дв кВт/об/мин | Цена с НДС, тенге |
10.18.01.001 | КМ 40-32-160 | 6 | 28 | 1,1/3000 | договорная |
10.18.01.002 | КМ 50-32-200 | 8 | 30 | 2,2/3000 | договорная |
10.18.01.003 | КМ 50-40-215 | 9 | 40 | 3/3000 | договорная |
КМ 50-32-125-т | 12,5 | 20 | 2,2/3000 | 151500 | |
10.10.01.021 | КМ 50-32-125а-т | 10 | 16 | 1,5/3000 | 150800 |
10.18.01.004 | КМ 50-32-160 | 12,5 | 32 | 3/3000 | договорная |
10.18.01.005 | КМ 65-40-140 | 20 | 18 | 2,2/3000 | договорная |
10.18.01.006 | 20 | 30 | 3/3000 | договорная | |
10.10.01.022 | КМ 65-50-125-т | 25 | 20 | 4/3000 | 189800 |
10.10.01.023 | КМ 65-50-160-т | 25 | 32 | 5,5/3000 | 198400 |
10.10.01.024 | КМ 80-65-160-т | 50 | 32 | 7,5/3000 | 236500 |
10.10.01.025 | КМ 80-50-200-т | 50 | 15/3000 | 373400 | |
10.10.01.026 | КМ 100-80-160-т | 100 | 32 | 15/3000 | 392200 |
10.10.01.027 | КМ 100-65-200-т | 100 | 50 | 30/3000 | 571100 |
10.10.01.028 | КМ 100-65-250-т | 100 | 80 | 45/3000 | договорная |
10.10.01.029 | КМ 150-125-250-т | 200 | 18,5/1500 | 744100 |
Катайский Насосный завод
kelet.kz
принцип работы и области применения
Говоря о моноблочном насосе, подразумевается стандартная модель этого оборудования. Единственное отличие заключается в том, что корпус центробежного устройства, а также электродвигатель объединены в один блок.
Общее устройство агрегата
Жидкость поступает в данное устройство по осевому направлению, а вот покидает его уже в радиальном направлении. Для того чтобы сократить потери КПД на трение, используется следующая конструкция. Рабочее колесо от центробежного устройства крепится непосредственно на вал электродвигателя. Благодаря этому и уменьшается трение, которое уходило на соединение с подшипниками. К тому же, такой способ сборки экономит дополнительное место. Для того чтобы создать охлаждение моноблочного насоса, используется вращающаяся крыльчатка, которая расположена также на торце вала электродвигателя, с противоположной стороны от колеса. Тип охлаждения, использующийся в этом агрегате, воздушный. Крыльчатка также дополнительно защищена решеткой.
Плюсы, минусы и сфера применения
Характеристика моноблочных насосов позволила данному прибору найти себе довольно широкое применение во многих сферах. Быстрому и уверенному распространению также способствовало и то, что устройство имеет универсальную конструкцию. Используется насос для циркуляции жидкости в системе отопления, охлаждения, горячего водоснабжения. Используется на повышающих насосных станциях, для тушения пожаров.
Если говорить о положительных качествах этого прибора, то их у него довольно много. Первое, и наиболее важное качество — это широкий диапазон рабочих параметров. Второе важное качество — это конструкция, которая является очень компактной. При своей невысокой стоимости, моноблочные насосы обладают значительным показателем коэффициента полезного действия — от 30 до 80%. К тому же, устройство считается неприхотливым к качеству поступающей жидкости. Температурный показатель жидкости может превышать отметку в 100 градусов по Цельсию.
Однако имеется и ряд некоторых недостатков:
- в конструкции используются подшипники качения, а также торцевые уплотнители вала;
- уровень шума и вибрации, создаваемый этим устройством гораздо выше, чем, допустим, у агрегатов с мокрым ротором;
- установка этого приспособления может быть выполнена лишь в одном положении, чтобы ось вала была горизонтальной;
- монтаж моноблочного насоса разрешается либо на фундамент, либо на раму;
- требовательность к техническому обслуживанию, из-за наличия сальниковых уплотнителей вала.
Эксплуатация агрегата
Жидкость двигается через всасывающий патрубок, по осевому направлению. Пройдя патрубок, вода попадает в рабочую зону колеса, который снабжается несколькими изогнутыми лопатками. Из-за действия сил инерции, меняется направление движения — от центра колеса к его периферии. Жидкость, которая закручивается по направлению своего движения, скапливается в таком элементе, как спиральный кожух, из которого и выходит из насоса. Эта деталь называется «улиткой», а ее основное предназначение — это отвод поступающей жидкости от рабочего колеса, а также осуществление процесса преобразования динамического давления, созданного движением воды, в статическое. Форма спирального кожуха очень схожа с таким элементом, как диффузор.
В центробежном моноблочном насосе наблюдается такая последовательность. Если происходит двукратное увеличение скорости вращения колеса, то в два раза увеличится и подача, сила напора повысится в четыре раза, а вот потребляемая электроэнергия вырастет в восемь раз.
Консольный тип агрегата
Основное предназначение этого оборудования — это перекачивание жидкости при помощи вращения одного или нескольких колес. Также важно отметить, что все устройства предназначаются для различных целей. Основное отличие между ними заключается в конструкции, которая и определяет дальнейшую эксплуатацию прибора.
В настоящее время выделяется два наиболее распространенных вида моноблочного насоса, принадлежащего к центробежному типу по своему устройству.
Первое место занимает группа оборудования, которая представлена одноступенчатыми насосами, имеющими горизонтальное расположение вала, а также односторонний вход для такого элемента, как рабочее колесо.
На втором месте располагаются центробежные моноблочные консольные насосы. Эти агрегаты маркируются буквой «К», а также имеют привод от электрического двигателя. Основная задача устройства — это перекачивание чистой воды в системе.
Использование и плюсы насоса типа «К»
Данные агрегаты используются для перекачивания очищенной жидкости производственного или технического назначения. Это основная отрасль их использования. Однако они эксплуатируются и для некоторых других целей:
- обеспечение циркуляции воды в системе теплоснабжения и водоснабжения, а также в постройках хозяйственного и жилого назначения;
- используется в системах подачи технической воды;
- применяется для обеспечения поставок воды в дачные поселки;
- эксплуатируется при пожаротушении в жилых постройках.
Среди положительных качеств этого оборудования можно выделить несколько следующих параметров. Конструкция агрегата устроена так, что корпус имеет собственные опоры. Это позволит производить съем устройства без его отсоединения от системы трубопровода. Диаметр такого элемента, как рабочее колесо, может быть любым. Его изготавливают по желанию заказчика. Присутствует возможность индивидуального выбора характеристик, основываясь на месте и целях эксплуатации прибора.
ТИП модели «КМ»
Основное отличие консольно-моноблочного от обычного типа заключается в том, что рабочее колесо находится на валу. Включение в работу этой детали осуществляется за счет усилий электрического двигателя. Если у модели имеется торцевое уплотнение, то диапазон температуры для рабочей жидкости от 0 до +105 градусов по Цельсию. Если уплотнение сальникового типа, то диапазон снижается до 0-80 градусов по Цельсию. Если говорить о максимально допустимом давлении на входе в насос, то при наличии торцевого уплотнения — это 6 атмосфер. При использовании сальникового уплотнения — это 3,5 атмосферы. Также важно отметить, что при эксплуатации модели насоса КМ, допускается незначительное содержание механических примесей в рабочей жидкости.
Моноблочные циркуляционные насосы
Этот тип оборудования принадлежит к категории низконапорного устройства. В конструкции этого приспособления используется обычная модель электрического мотора, имеющая охлаждение воздушного типа, а также постоянную частоту вращения. Как и в других моделях, электрический двигатель, а также рабочая часть устройства выполнены в одном блоке, а потому относятся к группе моноблочного оборудования. Конструкция очень проста в обслуживании, а также ремонтных работах.
Моноблочные насосы GRUNDFOS
Данная фирма занимается производством и поставкой таких моделей, как консольно-моноблочные и консольные устройства.
Серийный номер моноблочный и консольно-моноблочных моделей NB. Основная характеристика этих агрегатов — это 2900 оборотов за минуту. Конструктивно эти устройства выполнены одноступенчатыми центробежными с напорными патрубками, осевыми всасывающими и радиальными типами. Основное предназначение этих моделей — это увеличение давления, а также перекачивание жидкости по таким системам, как центральное теплоснабжение или отопительное оборудование.
fb.ru
Как устроен консольно моноблочный насос, принцип работы
Моноблочные консольные и просто консольные модели, используемые для обустройства систем с горячей и холодной водой, представлены в виде агрегатов, участвующих в перекачивании жидкостей. Исходя из типа исполнения, различают устройства, оснащенные односторонним приводом, одноступенчатые и горизонтальные.
Исходя из конструктивного исполнения и присущих у модели технических характеристик, области применения представляют собой разные типы центробежных насосов, используемых для транспортировки воды. Основное различие консольных и моноблочных консольных моделей является высокое качество, гарантируемое производителем. Характеризуются высоким эксплуатационным сроком, так же как и превосходным показателем надежности.
Устройство
Моноблочные-консольные агрегаты состоят из такого же набора комплектующих, которые можно найти и в консольных устройствах. Так, внутри системы можно обнаружить колесо центробежного типа, патрубок приема жидкостей и их сброса, различные фиксаторы, спирально-кольцевой отвод и корпус. Колесо будет состоять из нескольких дисков, между которыми размещаются слегка изогнутые лопасти. От моделей других типов моноблочные конструкции отличаются способом соединения, конструктивными особенностями, размерами и используемым мотором. При использовании оборудования по типу воздух-воздух или вода-воздух, электродвигатель соединен с остальными элементами при помощи вала. Рабочее колесо крепится на противоположном конце вала.
Этот способ присоединения комплектующих принято считать одним из наиболее надежных, так как в его состав не входят различные шариковые и подшипниковые элементы. Сам же корпус будет иметь форму спирали. В прибор будет входить несколько патрубков – осевых и радиально-напорных. Фонарь привода понадобится для соединения устройства с используемым двигателем. Уплотнительное кольцо располагается между фонарем и корпусом насоса. Соединительная муфта будет монтироваться в центральной части фонаря. В случае крайней необходимости, колесо можно быстро демонтировать, при этом сам корпус снимать не придется. Сплошная рама представляет собой место крепления как насоса, так и мотора.
Сфера использования. Достоинства и недостатки оборудования
Благодаря многочисленным характеристикам подобного оборудования, насосы нашли свое применение во многих повседневных сферах деятельности человека. Благодаря универсальности конструкции, распространение они получили быстро и достаточно уверенно. Такой тип оборудования применяет при обустройстве систем водоснабжения, охлаждения и отопления. Также можно встретить на повышающих станциях, которые участвуют в пожаротушении. Если принимать во внимание все положительные аспекты данного устройства, то их достаточно много.
В первую очередь следует обратить внимание на такой показатель, как качество и широчайший выбор всевозможных параметров. Второе, на что стоит обращать внимание – конструкция выбранной модели, которая будет невероятно компактной. Беря во внимание доступную ценовую политику, моноблочным насосным агрегатам присущ определенный показатель КПД, который составит 30-80%. Такой тип оборудования нельзя отнести к категории прихотливых относительно качества рабочей среды. Температура рабочей среды может превышать отметку в 100°С.
Однако такие модели не лишены недостатков, к которым следует отнести:
- высокие требования к осуществляемому техническому обслуживанию, в связи с наличием уплотнителей сальникового типа;
- монтажные работы должны проводиться на специальную раму или подготовленный фундамент;
- рабочее положение у оборудования лишь одно – горизонтальное;
- показатель вибрации и шума несколько выше, чем у моделей, которые используют мокрый ротор;
- подшипники качения устройством используются, как и уплотнители торцевого типа для вала.
Принцип функционирования
В процессе использования моноблочных консольных устройств, электрический двигатель будет передавать вращающий момент рабочему колесу через вал. Патрубок (приемный) будет постепенно наполняться жидкостью, которая будет проходить под определенным давлением через выходной патрубок. Скорость будет существенно выше, по сравнению с приемными патрубками. Все это становится возможным только благодаря наличию внутри системы центробежной силы, которая будет возникать посредством движения рабочего колеса. После выброса рабочей среды в выходной патрубок, разрежение начнется в центральной части устройства.
Именно благодаря этому появится некоторая разница в показателях давления между центральной частью и входом. При воздействии перепадов давления материал будет перемещаться в корпус через патрубок, где его снова подхватит центробежная сила, осуществляемая колесом. После процесс повторится вновь. Благодаря невероятной точности исполнения подобных устройств, их эксплуатационный срок достаточно высокий, при этом никаких ремонтных или технических работ, связанных с заменой оборудования, не понадобится.
Где применяется
Превосходные технические и другие характеристики, сделали такое устройство, как консольно-моноблочные насосы, невероятно востребованными на современном рынке. Таким образом, высокий показатель надежности позволил использовать агрегаты в самых разных сферах жизнедеятельности. Зачастую речь идет именно о таких областях как:
- сельское хозяйство, где необходимо перекачивание чистой воды;
- в промышленности;
- в пищевой промышленности;
- в химической промышленности;
- при обустройстве систем высокого давления;
- насосные станции;
- охлаждающие системы;
- центральное водоснабжение;
- системы отопления.
Иногда основной задачей для них является лишь охлаждение больших помещений и цехов. В некоторых случаях необходима лишь транспортировка воды для бытовых целей, при этом контакт с рабочей средой не предполагается.
Последующее использование
Благодаря всасывающему патрубку направление движения жидкости происходит по оси. Минуя патрубок, вода оказывается в рабочей зоне колеса, снабженного определенным количеством изогнутых лопаток. Инерционные силы способствуют изменению направления движения – от центральной части колеса к его краю. Такая закрученная жидкость начинает скапливаться в спиральном кожухе, затем устремляется наружу из насоса. По форме спиральный кожух идентичен с диффузором. Последовательность процессов в таком насосе такова. Если колесо начинает вращаться в два раза быстрее, то во столько же раз увеличивается подача, а, следовательно, увеличение напорной силы произойдет в четыре раза. Что касается потребленной электроэнергии, то ее расход возрастет в восемь раз.
Техническое обслуживание и ремонтные работы устройств
Консольные центробежные насосы, как и любое иное оборудование, нуждается в ремонтных работах, причем они бывают двух видов: капитальными и текущими. Есть определенные нормы, которые указывают на обязательную частоту проведения ремонта насосов. Расчет временного отрезка происходит, опираясь на показатель постоянного объема перекачиваемой жидкости, в которой присутствуют нерастворимые твердые включения. Но на практике сроки проведения ремонтных работ соблюдаются редко.
При выполнении капитального ремонта, который является плановым мероприятием, насос подвергают полной разборке, в нем заменяют или восстанавливают все изношенные детали, затем регулируют оборудование и испытывают по программе, предусмотренной ремонтной и эксплуатационной документацией. Что касается текущих ремонтных работ, то они заключаются в визуальном осмотре проточной области насоса, замере расстояний между подшипниками и валом, а также в замене пришедших в негодность деталей. Текущий ремонт осуществляется в целях профилактики.
www.admiral-omsk.ru
Консольно-моноблочные насосы | Виллина — производство насосного оборудования
К промышленному оборудованию в соответствии с международными стандартами ISO в настоящее время предъявляются жесткие требования по уровням создаваемой вибрации и шума, экологичности и прочим дополнительным показателям. Один из современных принципов организации промышленных процессов – рациональное использование производственных площадей. В линейке насосного оборудования сэкономить площади позволяет центробежный консольно-моноблочный насос, являющийся модификацией широко применяемых во всех отраслях промышленности консольных насосов.
Консольно-моноблочные насосы торговой марки Villina ГНГЦ-М производства НПП «Старт-Гидромаш» успешно эксплуатируются ведущими предприятиями нефтегазодобывающего, нефтехимического и химического комплекса России и стран СНГ. Моноблочные центробежные насосы Villina с индексом «М» предназначены для применения в блочных конструкциях и на производственных участках с ограниченной площадью. Компактности и уменьшения занимаемой производственной площади в 1,2-1,5 раз без изменения показателей качества, надежности и долговечности удалось достичь за счет исключения из конструкции насоса пластинчатой муфты. При этом электродвигатель соединен с корпусом узла уплотнения через фланцевое соединение.

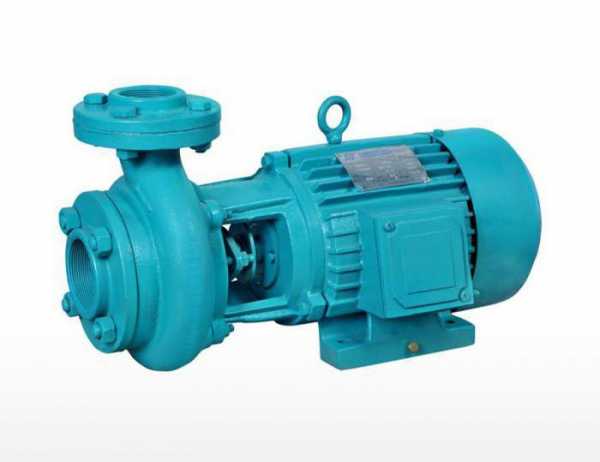

Общий вид моноблочного насоса ГНГЦ-М
Однако исключение пластинчатой муфты приводит к некоторым техническим проблемам при проведении обслуживания и ремонта.
Недостаток консольно-моноблочных насосов
В конструкциях большинства центробежных консольных насосов (немоноблочных) предусмотрен вывод вала за пределы проточной части для присоединения к приводному устройству (электродвигателю). Для исключения утечек при этом применяются сальниковые, манжетные, одинарные и двойные торцевые уплотнения вала. Вал насоса соединяется с валом электродвигателя через пластинчатую муфту, которая позволяет регулировать расположение и осуществить центровку валов во время сборки насосного агрегата, в том числе и после капитального ремонта.
Пластинчатая муфта. Параметры центровки

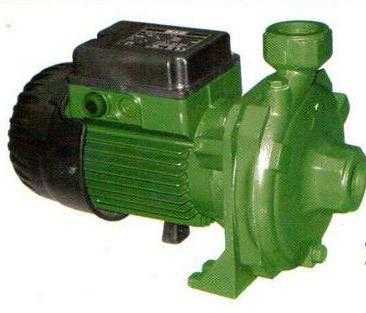

В конструкциях центробежных консольно-моноблочных насосов также предусмотрен вывод вала за пределы проточной части с применением сальниковых, манжетных, одинарных и двойных торцевых уплотнений вала. Применяется электродвигатель с удлиненным валом, на который устанавливается рабочее колесо. Применение единого вала вызывает существенные затруднения при проведении обслуживания и ремонта моноблочных насосов, так как без специального стенда для центровки делает просто невозможным совмещение удлиненного вала электродвигателя с посадочным местом в проточной части насоса без превышения допусков. В свою очередь, превышение допусков вызывает биение вала и как следствие — выход из строя подшипников качения вала как в проточной части насоса, так и в самом электродвигателе и другие негативные последствия. В некоторых случаях возможен полный выход из строя насоса.
Техническое решение, применяемое в насосах Villina
Для решения вышеуказанной технической проблемы в конструкции консольно-моноблочных насосов торговой марки Villina серии ГНГЦ-М вместо единого вала с узлом механического уплотнения применен узел с магнитной муфтой. Механическое зацепление валов отсутствует, крутящий момент передается посредством магнитного поля. На удлиненном валу двигателя закреплена ведущая полумуфта, на отдельном валу проточной части – ведомая. Между полумуфтами расположен герметизирующий стакан (экран). Корпуса полумуфт — закрытого типа. Магниты закреплены на корпусах с использованием спецклеев и капсулированы в стальных оболочках (обечайках). Между экраном и полумуфтами имеются технологические зазоры, что позволяет не проводить центровку и контроль соосности валов и упрощает процесс сборки насоса ГНГЦ-М после технического обслуживания.
Основным преимуществом центробежных моноблочных насосных агрегатов является существенная экономия места под их размещение.
Хотите сэкономить производственные площади для размещения насосов? В Вашей блочной конструкции нет места для размещения насосных агрегатов? Обращайтесь в компанию «Виллина», мы поможем решить Вашу проблему! Звоните 8 (800) 777 0379 или отправтье заявку на [email protected]
villina.ru
