Содержание

инструкция, фото- и видео-уроки, цена

Ни для кого не станет секретом, что системы отопления с насосной циркуляцией в нынешнее время являются самыми востребованными. Такая высокая популярность связана с достоинствами использования такого оборудования. Внешний вид циркуляционного насоса вы можете увидеть на фото внизу или поискав видео в интернете.

Насос Wilo

Главные преимущества:

  • Быстрый разгон системы. Циркулярный насос для отопления позволяет разогнать всю систему за несколько минут, а, следовательно, прогреть жилые помещения быстро. Системы без насосов не могут похвастаться этим же, так как у них прогрев помещений занимает длительное время;
  • Высокий показатель КПД. Благодаря применению насосов увеличивается до максимума эффективность всей системы отопления в целом;
  • Надежность работы. Насосы циркуляционные для систем отопления настолько надежны и просты в эксплуатации, что вы можете быть уверенны в безотказности своей системы отопления;
  • Нетребовательность. Благодаря этому преимуществу, вы можете не бояться различных контр уклонов и зауженных участков в вашей системе отопления. Установка циркуляционного насоса — это выход из ситуации, если нет циркуляции в системе отопления.

Системы воздушного отопления: выбираем наилучший источник тепла — смотрите здесь.

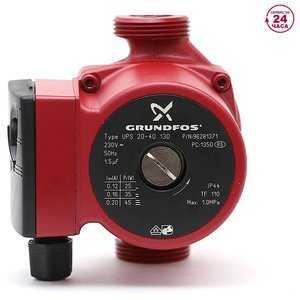

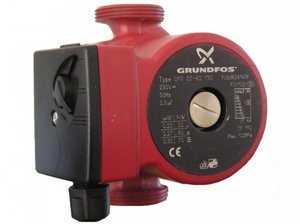

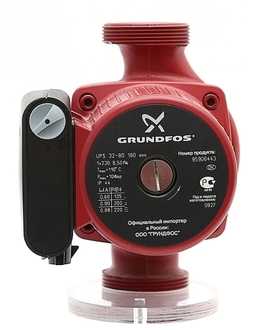

Насос Grundfos

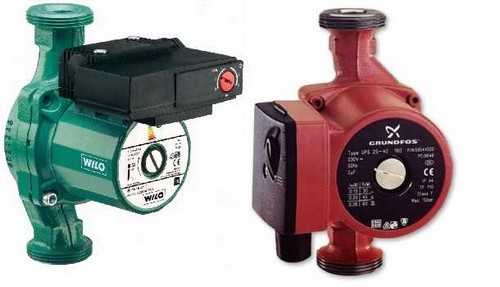

Виды насосов

На данный момент есть множество разновидностей циркуляционных насосов, но мы приведем вам самые востребованные.

  • Циркуляционные насосы отопления с так называемым мокрым ротором. Такой тип насосов обладает рабочим колесом и ротором, который непосредственно находится в жидкости, которую перекачивает. От самого статора колесо отделено специальным стаканом, который вытачивается из нержавейки.

Насос может иметь вал, изготовленный как из керамики, так и из металла. Жидкость, которая перекачивается, выполняет одновременно две функции: охлаждает двигатель и смазывает трущиеся детали.

Если вести речь о конструктивных особенностях, то такие насосы собираются по модульному принципу. Подбор самих модулей происходит в зависимости от требований, которые предъявляют к насосу (производительность, напор). Благодаря такой конструкции облегчается ремонт, который сводится к замене поврежденного модуля.

Важно! При использовании насосов с мокрым ротором не стоит сосредотачиваться с удалением воздуха из улитки (обустраивать сбросные патрубки), насос удаляет воздух сам.

  • Циркуляционный насос для системы отопления с сухим ротором. Такой тип насосов используется при перекачке большого объема теплоносителя. Благодаря конструктивным особенностям двигатели этих насосов не контактируют с перекачиваемой водой.

Отличительной особенностью будет наличие уплотнителя между корпусом насоса и сервоприводом. Для уплотнения применяются скользящие торцевые уплотнители. Во время работы, между поверхностями образуется пленка из воды, которая выполняет герметизацию насоса.

Кольца изготавливают зачастую из агломерированного угля, нержавейки или керамики. Зависит от условий, в которых будет работать насос.

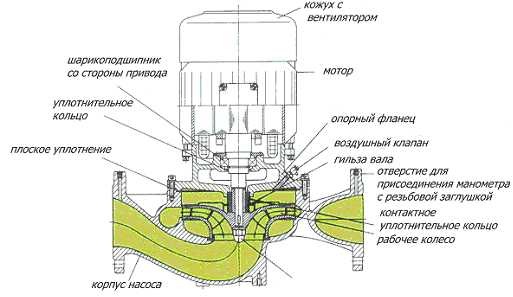

Насос с сухим ротором

Насосы с сухим ротором могут быть двух типов: насосы с муфтовым соединением мотора (циркуляционные промышленные насосы для отопления) и с прифланцованым мотором.

Стоит обратить внимание, что первым типом являются большие насосы, которые закрепляются на монолитной раме и являются прямоточными (то есть имеют входной и выходной фланец одного диаметра и располагаются на одной оси).

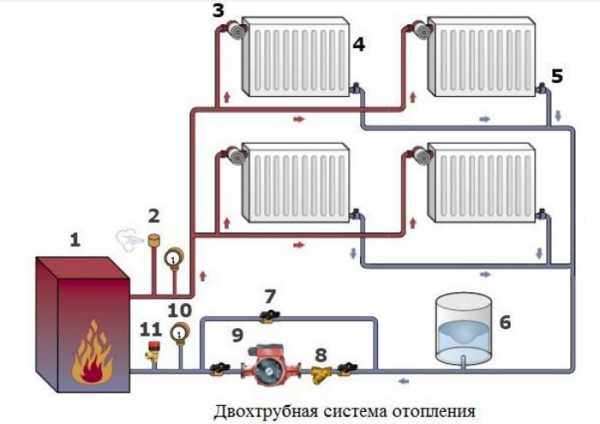

Читайте также статью Двухтрубная система отопления: основные моменты монтажа.

Подбор насоса

Главным параметром при подборе циркуляционного насоса является количество тепла, в котором нуждается здание. Последнее рассчитывается в зависимости от самой холодной пятидневки. В специализированных организациях все эти расчеты выполняются с помощью программ и в конце выдаются необходимые технические характеристики насоса.

Несмотря на это, широкую популярность получил метод подбора насосов в зависимости от отапливаемой площади.

Насос Pedrollo

Что касается Европы, то их стандарты говорят о том, что для дома, состоящего из двух и меньше квартир, требуется сто ватт на один квадратный метр, для многоквартирных зданий семьдесят ватт на метр.

В том случае, если качество теплоизоляции находится в плохом состоянии, то берутся более высокие показатели. И, наоборот, при хорошей теплоизоляции жилых домов необходимо от тридцати до пятидесяти ватт на квадратный метр.

Что касается наших с вами широт, то типовые расчеты показывают что:

  • Для двухэтажных зданий при температуре воздуха на улице -25 градусов необходимо брать сто семьдесят три ватта на квадратный метр, а при температуре -30 градусов Цельсия сто семьдесят семь ватт на метр;
  • Для зданий, имеющих три или четыре этажа берется соответственно девяносто семь и сто один ватт на метр.

Идеальным вариантом будет рассчитать циркуляционные насосы для систем отопления своими руками. Но для этого понадобятся желание, время и кое какие знания. Поэтому варианты, описанные выше, подойдут для «ленивых» людей.

Установка насоса

Насосы циркуляционные для систем отопления можно установить своими руками, для этого потребуется:

  1. Набор ключей от 17 до 36 или два разводных ключа;
  2. Байпас;
  3. Фильтр;
  4. Резьбы «американки»;
  5. Обратный клапан.

Набор для установки

Подключение насоса на отопление сводится к следующим шагам:

  1. Определяются технические характеристики насоса. Это можно сделать, воспользовавшись советами, приведенными выше;
  2. Бытовые циркуляционные насосы отопления устанавливаются на обратный трубопровод перед отопительным котлом. В таком случае насос будет работать с охлажденной водой, что приведет к увеличению срока его эксплуатации. В системе, которая работает с насосом, расширительный бак подсоединяется также к обратке, а не к главному стояку в отличие от системы без насоса;
  3. Отключаем котел отопления. Выпускные и впускные краны на трубе насоса перекрываются. Насос устанавливается в горизонтальной плоскости и закручивается гайками «американками». Установка насоса в вертикальном положении может привести к его шумной работе;

Стоит отметить, что зачастую в системах с насосом устанавливаются трехскоростные центробежные устройства, которые издают мало шума. При этом они нагнетают небольшое давление и перекачивают большие объемы.

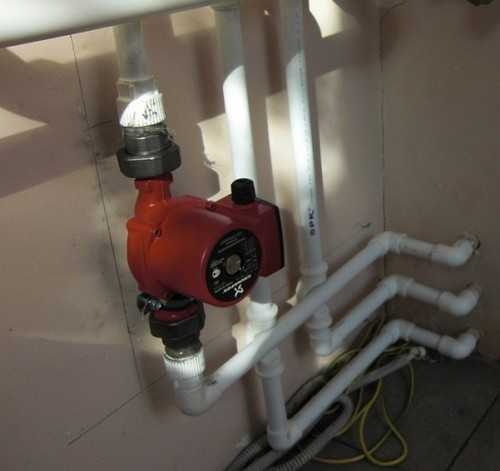

Процесс монтажа насоса

Совет!!! Для установки насоса используйте паранитовые уплотнительные прокладки, так как резиновые могут из-за высокой температуры быстро прийти в негодность.

  1. Установите рециркуляционный насос для отопления как дополняющий механизм системы с естественной циркуляцией. Для этих целей не забудьте приобрести фильтр и резьбы «американки», с диаметрами которые подходят для вашего насоса. В том случае, если система закрытая, то нужно приобрести обратный клапан, если открытая, то он будет лишним;
  2. Установленный циркуляционный насос в системе отопления должен отсекаться кранами, поэтому не забудьте их установить. Это поможет вам при ремонтных работах. Для того чтобы во время снятия насоса циркуляция не прекращалась, делают байпасную линию.

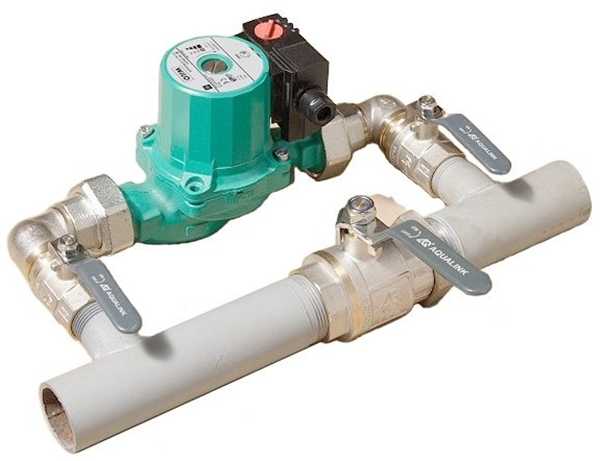

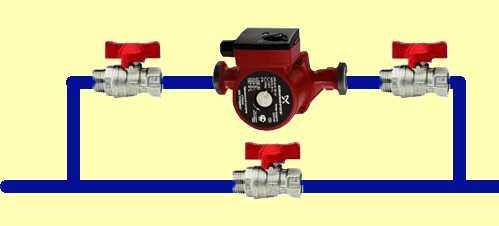

Система с байпасом гарантирует работу даже в ситуациях, когда отключают электричество.

Заключение

Цена на покупку циркуляционного насоса может быть различной, но советуем вам остановить свой выбор на проверенные торговые марки: Pedrollo, Оазис, Grundfos.

Для того чтобы увеличить надежность системы, советуем вам подобрать насос, который может работать от 12 вольт. Купив аварийный аккумулятор или дизельный генератор, вы будете застрахованы от аварийных отключений электрической энергии.

В случае если у вас большое здание, то вам могут помочь промышленные циркуляционные насосы для отопления малой производительности.

Двухтрубная система отопления с нижней разводкой: составляем схему сами. Смотрите здесь.

Дизельный генератор

otoplenie-gid.ru

8 лучших насосов для систем отопления — Рейтинг (Топ 8)

Агрегаты передачи тепла

Автор: Василий Зуев

Мало купить котел и произвести тепло. Нужно еще доставить его до каждой батареи, до самых удаленных петель теплого пола. Наиболее очевидный вариант в этом случае – циркуляционный насос, который будет без устали гонять подогретую жидкость по системе отопления. В нашем рейтинге – лучшие циркуляционные насосы для систем отопления, каждый из которых отлично справляется со своей задачей.

Лучшие топовые насосы для систем отопления

Трехскоростной насос для перекачивания жидкости (до 3,8 куб.м/час) в системе отопления со стабильным расходом теплоносителя – например, в теплых полах. Подходит для коттеджей средних размеров. Насос достаточно экономичен и почти бесшумен. Для его установки (хоть в горизонтальной, хоть в вертикальной плоскости) требуется совсем немного места. Неприхотлив, не требует специального обслуживания.

Основные плюсы:

  • Надежный
  • Долговечный
  • Бесшумная работа
  • Невысокое энергопотребление
  • Гайки в комплекте

Минусы:

  • Чувствителен к температуре окружающей среды

9.9 / 10

Рейтинг

Мощный и надежный насос с корпусом из бронзы. Однофазный электродвигатель с мокрым ротором и защищенным статором способен перекачивать 11 кубометров воды за час, этого хватает даже для самой протяженной системы отопления в частном доме или в небольшом производственном здании. Устанавливается насос в любом положении. Потребляет в максимальном режиме 135 Вт*ч. Рабочее колесо коррозионно-стойкое, осевой подшипник сделан из графита. Достаточно дорогой насос, но своих денег стоит.

Основные плюсы:

  • Высокая надежность
  • Большая мощность
  • Вал и радиальные подшипники – керамика
  • Бронзовый корпус
  • Установка как по горизонтали, так и по вертикали

9.9 / 10

Рейтинг

Трехскоростной насос, в котором отсутствуют сальниковые уплотнения – электродвигатель смазывается и охлаждается перемещаемой жидкостью. За счет этого достигается низкое энергопотребление и снижается уровень шума. Насос производительный – качает до 3 кубометров в час. За счет компактности агрегата установка его сложностей не представляет. В комплекте идут гайки (этим может похвастаться не каждый товар такого типа). Насос подходит для систем как открытого, так и закрытого типа в коттеджах и небольших производственных помещениях.

Основные плюсы:

  • Надежность
  • Тихая работа
  • Производительный
  • Компактный
  • Гайки в комплекте

Минусы:

  • Чувствителен к качеству воды

9.7 / 10

Рейтинг

Применяется в системах отопления, водоснабжения и вентиляции. Имеет три скорости вращения. Чугунный корпус и вал из нержавейки обеспечивают достаточно высокую надежность насоса. Устанавливается он только в горизонтальном положении, способен перекачивать до 3 куб. метров воды в час. Практически нечувствителен к температуре жидкости, но не любит излишне жесткую воду. Работает очень тихо.

Основные плюсы:

  • Надежный
  • Три скорости работы
  • Большой диапазон рабочих температур воды
  • Устойчивый к токам блокировки мотор
  • Простота и удобство монтажа
  • Почти бесшумная работа
  • Невысокая цена

Минусы:

  • Неудобный переключатель скоростей
  • Только горизонтальный монтаж

9.7 / 10

Рейтинг

Отзывы

Лучший циркуляционный насос для отопления - поставил в бане , стоит больше 7 лет , забываешь , что у тебя есть системы которые надо обслуживать - включил и забыл.

Циркуляционный насос, подходящий для любых систем отопления: одно- и двухтрубных, а также теплых полов. Чугунный корпус обеспечивает надежность и долговечность. Должен обеспечивать еще и тишину, но получается не очень: пользователи отмечают значительный шум при работе на максимальных оборотах. Однако поскольку у насоса традиционные для подобных агрегатов три скорости, есть возможность нивелировать вышеуказанный недостаток. Компактность насоса позволяет без лишних усилий монтировать его в тесных помещениях. Цена относительно невысока.

Основные плюсы:

  • Небольшие габариты и вес;
  • Энергоэффективность;
  • Чугунный корпус
  • Установка в горизонтальной и вертикальной плоскостях
  • Универсальность

Минусы:

  • Шумный при работе на максимальной скорости
  • Пластиковая крыльчатка ротора

9.6 / 10

Рейтинг

Этот циркуляционный насос предназначен для небольших систем отопления. Компактный агрегат легко установить даже в самых тесных условиях, он не требует специфического техобслуживания. Латунный корпус обеспечивает повышенную надежность, а при необходимости его можно снять, не демонтируя насос из трубопровода. Подключается насос к электросети через специальный удобный разъем. Работает агрегат почти бесшумно, электричества потребляет мало. Перекачивает примерно 0,7 кубометра воды в час. Немного? Зато эффективно!

Основные плюсы:

  • Компактный
  • Удобный в установке и обслуживании
  • Бесшумный
  • Низкое энергопотребление
  • Латунный корпус

Минусы:

  • Малая мощность
  • Высокая цена

9.6 / 10

Рейтинг

Отзывы

Поставил в загородном доме для водоснабжения. Гоняет воду исправно. Работает 2й сезон практически без профилактики. Главное, что абсолютно бесшумный и со временем громче не становится. Лучший насос для отопления, хоть и не самый дешевый.

Лучшие недорогие насосы для системы отопления

Хороший недорогой насос для различных систем отопления. Три скорости, чугунный корпус, неплохая производительность – вот его характеристики. Гайки и провод идут в комплекте – не нужно ничего докупать. Правда, качество у крепежа не ахти, но на то и цена невысока. Устанавливать можно как горизонтально, так и вертикально. Работает заметно тише многих гораздо более «именитых» аналогов. Потребляет минимум электроэнергии – как средней мощности электролампочка.

Основные плюсы:

  • Невысокая цена
  • Небольшие габариты и вес;
  • Энергоэффективность;
  • Чугунный корпус
  • Установка в горизонтальной и вертикальной плоскостях

Минусы:

  • Комплектный крепеж низкого качества
  • Пластиковая крыльчатка ротора

9.7 / 10

Рейтинг

Добротный трехскоростной насос с корпусом из качественного чугуна. В отличие от многих аналогичных приборов без проблем работает в условиях высокой наружной температуры (до +55 градусов). Устанавливается как горизонтально, так и вертикально. Производительность – 2,4 кубометра в час, вполне достаточно для коттеджа небольшого размера. Низкая цена компенсирует недостатки сборки, из-за которых пользователи отмечают увеличение со временем шума от работы насоса.

Основные плюсы:

  • Низкая цена
  • Компактный
  • Чугунный корпус
  • Работает при высоких температурах
  • Хорошая производительность

Минусы:

  • Не самая качественная сборка
  • Пластиковая крыльчатка ротора

9.6 / 10

Рейтинг

Обновлено: 30.01.2016

www.expertcen.ru

Насос для отопления дома: обзор видов

Система централизованного обогрева давно стала непостоянной. Частые поломки в общих трубопроводах, естественный износ запорной арматуры, давно не проводимое техническое обслуживание насосных станций являются последствием тому, что пользователи получают необходимую температуру в батареях очень редко. Весьма не на длительный срок. Но выход из ситуации есть – автономные отопительные системы помогут хозяевам частных домов забыть про некомфортную температуру в помещениях. Основным элементом для такой системы служит отопительный насос, поэтому следует точно знать, при покупке, какая разновидность таких приборов подходит для конкретных целей.

Содержание

Как сделать правильный выбор
Плюсы отопительных насосов
Основные виды отопительных насосов
Преимущества и недостатки насосов с сухим и мокрым ротором

Как сделать правильный выбор

Отопительные насосы получили название циркуляционных, так как их основной задачей является постоянная транспортировка жидкости требуемой температуры по системе отопления.

При выборе такого типа устройств, следует знать 2 основных рабочих параметра:

  • Напор. Хороший напор необходим для систем, которые обогревают большую площадь. Если данный параметр низкий, то нагретая вода просто не будет доходить до всех помещений в здании.
  • Расход. Это потребление насосом электроэнергии, и последующая его продуктивность. Расход насоса можно сравнит с его КПД, так как современные модели обладают высокой мощностью, но менее затратные в плане электричества.

Если осуществлять выбор насоса исходя из европейских стандартов, то на 1 м2 жилого помещения требует мощность не менее чем 100 Вт. Конечно такая цифра может быть слегка завышенной, но для качественного обогрева помещений следует придерживаться именно этого значения.

Для правильного расчёта номинального значения насоса надо знать площадь отапливаемых помещений, среднюю температуру вода в системе, а также мощность котла. Следуя этим данным подбирается мощность насоса, с небольшим запасом. Приобретая устройство малой мощности можно добиться того, что в помещении будет недостаточная температура, или устройство очень скоро выйдет из строя.

Плюсы отопительных насосов

Насосы циркуляционного типа, помимо своей автономности, имеют массу положительных качеств. К ним относятся:

  • Возможность самостоятельного изменения температурного режима в помещениях. Это также становится причиной дополнительной экономии. Например, при отсутствии жильцов, можно выставить минимальное значение.
  • Постоянная циркуляция жидкости, температура которой в среднем составляет 90-95 градусов, позволяет быстро нагреть радиаторы или трубы. С момента включения насоса нагрев помещений происходит практически мгновенно.
  • Простота использования. Минимальное количество дополнительных устройств позволяет автоматизировать процесс и хозяину не требуется постоянно включать и выключать насос вручную.
  • Монтаж происходит очень быстро, с использованием минимального количества инструментов и расходных материалов. При наличии некоторых знаний, такой насос можно установить самостоятельно.
  • Компактность такого типа бытовых приборов позволяет существенно сэкономить место в доме. Очень часто циркуляционные насосы устанавливают в топочных или бытовках.

Основные виды отопительных насосов

Разновидностей циркуляционных насосов достаточно большое количество. Поэтому при покупке следует точно знать для каких целей приобретается устройство.

Насосы начинают свою классификацию следуя основному рабочему параметру – транспортировке тепла в помещение. Это могут быть:

  • Тип вода-вода. Наиболее распространённая система, так как для передачи тепла используется вода, которую доводят до требуемой температуры. Срок эксплуатации таких устройств продолжительный, также подобные насосы обладают высоким КПД.
  • Тип воздух-воздух. Обогрев помещений происходит из-за поднятия температуры воздушной среды. Также имеют высокий КПД, но во время работы нередко возникают неисправности, требующие вмешательства мастера.
  • Тип воздух-вода. Комбинированные устройства, которые позволяют нагреть помещение и рабочую среду в системе. Основной проблемой данных устройств является необходимость поддержания температуры окружающей среды в пределах 15 градусов. Иначе КПД падает слишком низко.

Также к важным параметрам относится принцип работы устройств, из которых можно выделить основные:

  • Абсорбционные. Для работы требуют постоянного потребления электрической энергии.
  • Компрессионные. Такие устройства можно назвать автономными, так как для работы они используют тепло.

Последний параметр относится к конструктивным особенностям. Следует знать, что основным элементом каждого насоса является электродвигатель. Конструкция электродвигателя подразумевает наличие ротора (подвижного элемента) и статора (представляющего собой обмотку, закреплённую в специальных пазах и постоянно находящуюся на одном месте). Исходя из своей конструкции, насосы для обогрева помещений делятся на:

  • Устройства с мокрым ротором. Ротор насоса постоянно находится в воде. Для предотвращения короткого замыкания, данная часть отделяется от статора с помощью прочного и герметичного корпуса. Для изготовления такого корпуса обыкновенно используют нержавеющую сталь.
  • Насосы с сухим ротором. В данных приборах используются уплотнительные материалы высокого качества, что позволяет обеспечить высокую степень герметичности. Ротор, при работе прибора, не имеет контакта с водой и постоянно остаётся сухим.

Преимущества и недостатки насосов с сухим и мокрым ротором

Устройства с сухим ротором имеют большую продуктивность, их можно использовать в зданиях с большой площадью. Такие насосы часто устанавливают на производствах и предприятиях, их можно монтировать как в горизонтальном, так и вертикальном положениях.

Насосы с сухим ротором имеют высокую степень шума, также следует внимательно относиться к уплотнительным материалам, которые имеют непродолжительный срок эксплуатации.

Приборы с мокрым ротором просты в использовании, они практически бесшумны при работе. Основным преимуществом такого устройства является его доступная цена. Также такие насосы способны удалять воздух из системы отопления, что очень удобно, не требует траты времени.

Самым отрицательным качеством насосов с сухим ротором является очень низкий КПД, который составляет не более 50 %. Но учитывая их низкую стоимость, приборы окупаются быстро. Используют такие насосы в основном для обогрева небольших помещений. Идеально подходят для дач, загородных домов, коттеджей.

nasoskm.ru

Насос для котла отопления, дополнительные, центробежные, циркуляционные

Циркуляционный насос для котла отопления в системе играет достаточно важную роль – ведь именно с его помощью производится перемещение теплоносителя. А равномерная циркуляция с определенной скоростью – залог качественного обогрева помещения. Поэтому и выбор насоса для отопительной системы имеет огромное значение, а в некоторых случаях понадобится вспомогательный насос для отопления.

Циркуляционный насос для котла отопления

Виды циркуляционных насосов

Правильная работа циркуляционного насоса обеспечивается специальным элементом – ротором, на концах которого размещены специальные лопасти, при помощи которых и усиливается перемещение теплоносителя в трубах.

В большинстве современных моделей циркуляционных насосов установлен один ротор, однако в некоторых приборах можно встретить и два таких элемента.

Вне зависимости от количества роторов, насосы для котлов отопления эффективно будут работать только в том случае, если в системе нет воздуха.

Существует два основных типа насосов – с мокрым ротором и с сухим.

Насос с мокрым ротором

Как понятно из названия, в насосе с мокрым ротором данный элемент погружен непосредственно в теплоноситель. Специальная конструкция позволяет циркулирующей жидкости соприкасаться с элементами ротора и, таким образом, выступать в роли охладителя и смазки для отдельных элементов насоса. Явное достоинство насоса с мокрым ротором состоит в том, что циркуляционный насос для центрального отопления является практически бесшумным, поскольку вибрация и звук работающего ротора поглощается самим теплоносителем.

Рекомендуем к прочтению:

Устройство насоса с мокрым ротором

Мини насосы для отопления данного типа могут применяться как отопительных системах, так и в тех, что осуществляют параллельно и ГВС дома. При этом такой бытовой насос для отопления можно использовать как для жилых домов, так и для промышленных помещений (промышленный циркуляционный насос для отопления). Промышленные насосы для отопления имеют большую мощность.

Проверяется работа насоса двумя способами – визуально (откручивается задняя пробка) или же аппаратно (при помощи специального прибора).

Насос с сухим ротором

Благодаря изолированности деталей от влаги циркуляционный насос для отопления 12в с сухим ротором имеет большую мощность и может перекачивать достаточно большие объемы теплоносителя, что делает допустимым применение подобного оборудования для отапливания больших площадей. Явным отличием между сухим и мокрым насосом, помимо расположения ротора относительно теплоносителя, является еще и то, что при необходимости в насосе с сухим ротором возможна замена мотора на более мощный.

Насос с сухим ротором

Существует некоторое различие насосов и по соединению мотора. В частности, такие центробежные насосы для отопления бывают:

  • муфтовые;
  • фланцевые.

Зачем нужен циркуляционный насос

Отопительные системы с естественной циркуляцией теплоносителя были популярны довольно давно, однако и сегодня их можно встретить в отдельных домах – здесь не присутствует повысительный насос для отопления. В такой системе теплоноситель перемещается благодаря элементарным законам физики. В основе циркуляции – разная плотность и масса горячего и холодного теплоносителя. Помимо этого, небольшой уклон труб системы также способствует перемещению.

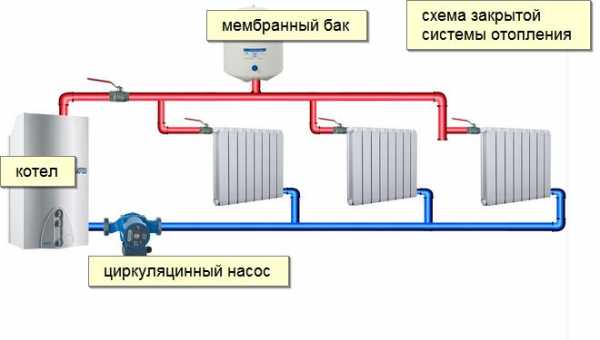

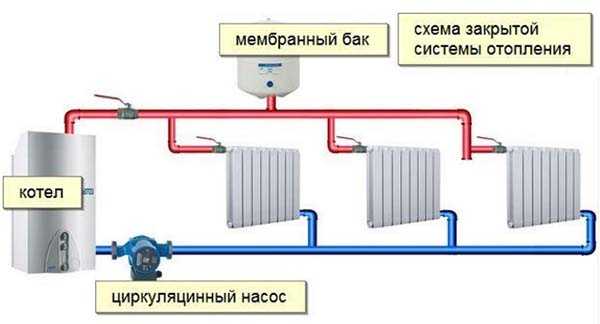

Система отопления с циркуляционным насосом

Однако даже небольшие погрешности, допущенные при монтаже системы, могут привести к тому, что качество обогрева помещений будет существенно ниже. Чтобы подобного не случилось, систему и дополняют циркуляционным насосом. Электронасос для отопления дома с легкостью устраняет все недостатки системы с естественной циркуляцией теплоносителя. А именно:

Рекомендуем к прочтению:

  • для системы не требуется уклон труб, который считается необходимым при самопроизвольном перемещении теплоносителя;
  • не выдвигаются жесткие правила к сечению труб – они могут иметь меньший диаметр;
  • в системе из-за разницы температур не создаются пробки, препятствующие циркуляции теплоносителя;
  • прогрев помещения происходит более равномерно, поскольку теплоноситель движется по трубам с определенной, всегда одинаковой скоростью;
  • разница температур на входе и выходе минимальная – проточные насосы отопления позволяют экономить некоторое количество топлива.
Варианты расположения циркуляционного насоса

Стабильная температура теплоносителя в системе позволяет экономить не только топливо, но и значительно продляет работоспособность отопительного котла. Ведь при таких условиях насос для подкачки системы отопления всегда работает с определенной мощностью – нет условий для перегрева элемента.

Система, в которой задействован циркуляционный смесительный насос отопления, является более экономной.

В частности, в такой системе позволяется использование регуляторов температуры. Расположенные на каждом радиаторе, они позволяют корректировать уровень его прогрева. Таким образом – вы сами можете подбирать, какая именно температура будет вам наиболее комфортна. Кроме того, использование подобных регуляторов несколько снижает уровень прогрева воды, что ведет к экономии топлива.

Кроме того, циркуляционный подкачивающий насос для отопления позволяет за счет активного перемещения теплоносителя сохранить стабильную и комфортную температуру в помещениях даже в том случае, если работа котла временно остановлена. Дополнительными преимуществами системы с циркуляционным насосом является еще и то, что в ней может быть использовано меньшее, чем в системе с естественной циркуляцией, количество теплоносителя.



Кроме того, отдельные модели насосов сделаны таким образом, что даже в неотопительный сезон насос для подпитки системы отопления включается раз в день для того, чтоб прогнать теплоноситель по трубам. Это способствует сохранению нормальной работоспособности системы. Однако, возможно, понадобится дополнительный насос в системе отопления. В частности, это может быть насос для заполнения системы отопления – специальное приспособление, которое требуется для заполнения воды. Воздушные тепловые насосы для отопления составляют отдельную категорию систем отопления, использующихся в современности.

Оцените публикацию: Загрузка...

otoplenie-doma.org

Насосы систем отопления: виды и способы монтажа циркуляционных насосов отопления

class="eliadunit">



Вступление

Насосы отопления, усиливают циркуляцию теплоносителя и обеспечивают равномерный нагрев системы отопления. Если установить такой насос, то необходимость установки прибора под наклоном, что делается для улучшения циркуляции, просто напросто отпадает. Если дом в несколько этажей, то  установив в нём такой насос можно значительно улучшить производительность системы отопления.

Насосы систем отопления - виды

Насосы, которые применяются, для отопительной системы бывают двух видов.

  • Насосы с сухим ротором;
  • Насосы с мокрым ротором.

В нашей статье мы рассмотри эти два вида более подробно, сделав обзор по элементам конструкции.

Насосы систем отопления с сухим ротором

Конструкция рассматриваемого агрегата устроена так, что перекачиваемая вода не имеет прямого контакта с двигателем. Именно поэтому считается, что он более безопасен. В конструкции насосной части имеются два кольца, которые совершают между собой вращательные движения. Насосная часть, в свою очередь отделяется от двигателя установленным уплотнением. При помощи перекачиваемой жидкости происходит смазывание механизмов насоса, тем самым предотвращая его износ. Кольца между собой плотно скреплены пружиной. Это позволяет регулировать прижимное усилие, если произошло истирание. Всё это способствует увеличению срока службы насоса, а также делает его более надёжным.

Чаще всего такой вид насоса, с сухим ротором, используют на промышленных предприятия, с большой объём воды.

Насос для дома

Для дома оптимальным вариантом, будет установка прибора прямоточного вида. Он соединён с трубопроводом и является его частью. Сама труба устанавливается непосредственно на фундамент. Если по каким либо причинам нет возможности установки трубы на фундамент, то насос следует монтировать на жёстком основании.

Повторюсь, насосы с сухим ротором используются в основном на производстве. Питание у них трехфазное, объем воды должен быть большой.

Для системы отопления коттеджа или загородного дома, оптимальным вариантом будет установка насоса систем отопления с мокрым ротором.

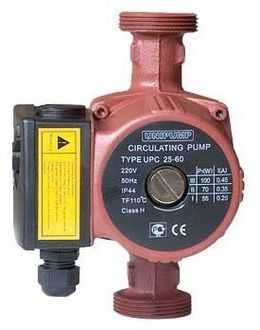

Насос отопления с мокрым ротором

В корпусе такого отопительного прибора располагается ротор, на котором зафиксирована крыльчатка. За счёт перемещения жидкости в системе отопления она выполняет вращательные движения. Через гильзу насоса постоянно циркулирует вода, охлаждая и смазывая тем самым все подшипники. Чтобы циркуляция жидкости была наиболее оптимальной прибор необходимо зафиксировать на горизонтальной поверхности трубопровода.

Коэффициент полезного действия отопительных насосов такого типа не превышает 50%. Если сравнивать с насосом с сухим ротором, то этот показатель меньше на 30%. Зато такие насосы имеют ряд преимуществ.

  • При работе он издаёт мало шума;
  • Цена на него невысокая;
  • У него маленький вес;
  • Он легко и просто устанавливается.

Такой прибор прослужит долгую службу, не требуя частого технического обслуживания.

Монтировать насос с мокрым ротором можно на любом из участков отопительной системы. Установку можно осуществить двумя способами.

class="eliadunit">

Первый способ позволяет установку в самом трубопроводе,

второй способ установка в запасной линии.

Второй способ установки более распространён, т. к при аварийном отключении электричества все элементы системы отоплении продолжат свою работу.

Способ монтажа отопительного насоса

Подающая труба, которая находится вблизи выхода из котла отопления, является самым оптимальным вариантом для установки насоса. На трубопроводе, подающем теплоноситель, ставится запорный вентиль. Вентиль направляет теплоноситель по запасной трубе, где установлен циркуляционный насос.

В случае аварийного отключения электроэнергии или поломки насоса, вентиль открывается, и теплоноситель пускается по основной трубе теплопровода. Работа системы отопления не будет прервана, а будет осуществляться путём естественной циркуляции.

Если же, насос установить напрямую в подающий трубопровод, то в случае прекращения подачи электроэнергии, неработающий насос перекроет движение теплоносителя и система отопления перестанет работать.

Это все про насосы систем отопления.

©Obotoplenii.ru

Другие статьи по теме: Монтаж отопления



class="eliadunit">

obotoplenii.ru

Насосы для котлов отопления: виды, устройство, монтаж

Циркуляционные насосы для котлов систем отопления выполняют немаловажную задачу. Именно благодаря данному оборудованию осуществляется бесперебойная циркуляция теплоносителя по всей системе. От того, насколько тщательно подобран этот агрегат, зависит качественная и эффективная работа всей системы отопления и, соответственно, комфорт в доме.

Установка насоса собственными силами не составит большого труда. Однако перед этим важно познакомится с видами насосов, их устройством, а также изучить технологию монтажа. Об этом и поговорим в данной статье.

Содержание

Как устроен циркуляционный насос для отопительной системы
Какие существуют типы насосов
О чем важно помнить, монтируя насос для системы отопления

Как устроен циркуляционный насос для отопительной системы

Каждый тип насоса устанавливается для выполнения своих задач. В основном, все агрегаты имеют схожее устройство. Каждый насос оснащен ротором – главным элементом устройства. От него зависит, насколько эффективно будет работать агрегат. Когда насос работает, происходит вращение ротора вокруг статора, прочно закрепленного в корпусе. Некоторые агрегаты имеют статор из керамики, что даёт защиту от налипания частичек известняка.

На краях ротор имеет лопасти, которые, вращаясь, выталкивают воду по трубопроводу. В основном, в насосах имеется один ротор. Однако на сегодняшний день встречаются агрегаты, имеющие несколько рабочих элементов. Они приводятся в движение электрическим двигателем. Моторы, которыми оборудованы циркуляционные насосы, отличает высокая мощности и долговечность использования. Все элементы, из которых состоит агрегат, находятся в прочном, хорошо защищенном корпусе. Материалом для его изготовления служит нержавеющая сталь или алюминий.

Какие существуют типы насосов

Современный рынок предлагает огромный ассортимент насосов различных брендов. Всех их можно разделить на два типа – с «мокрым» и «сухим» ротором.

Насосы, имеющие «мокрый» ротор, устанавливаются в системах, где напор достигает менее 15 метров в/ст. К тому же, показатель производительности в системе не должен превышать 100 м3/ч. Если параметры системы больше заданных, ее необходимо оборудовать дополнительным насосом, мотор которого имеет функцию охлаждения воздуха. Конструкция насоса предполагает расположение ротора в воде, которая играет важную роль в охлаждении агрегата. Также воду выступает в качестве смазки для частей насоса. Что касается сильных сторон данного агрегата, такие модели отличаются повышенной мощностью и низким уровнем шума. Такие насосы устанавливают на предприятиях. Однако есть и минусы. Насосы с «мокрым» ротором характеризуются низким КПД менее 60%. Также данное оборудование можно устанавливать лишь в горизонтальном положении. Также цена на эти насосы намного превышает стоимость агрегатов с «сухим» ротором.

Что касается насосов, имеющих так называемый «сухой» ротор, они характеризуются высоким уровнем изоляции, так что способны выдержать продолжительную работу с большим объёмом теплоносителя. Банные аккумуляторы являются мощными и надёжными в эксплуатации. Мотор насоса охлаждается через крыльчатку, которая закреплена на торце агрегата. Сильная сторона насоса с «сухим» ротором – работа с теплоносителем, температура которого больше 900C. Есть и свои минусы, а именно высокий уровень вибрации, так что насос придется устанавливать на прочной раме.

Агрегаты с «сухим» ротором также бывают нескольких видов. В зависимости от способа соединения мотора они бывают муфтовыми и фланцевыми. Муфтовые агрегаты наиболее широко распространены и устанавливаются вместе с газовыми котлами. Такие насосы весьма надёжны, имеют высокую производительность и монтируются на трубопровод с диаметром не более 32 мм.

Отдельно стоит упомянуть о важности сетевых циркуляционных насосов, устанавливаемых в котельных. Долгое время пользовались популярностью системы отопления, в которых предусмотрено естественное побуждение движения теплоносителя. В наше время такие системы также являются довольно популярными. Сам теплоноситель движется по системе за счет разницы плотностей холодной и горячей воды. Также коммуникации монтируют с небольшим уклоном, что также играет важную роль. Такая система с естественным побуждением движения теплоносителя представлена на схеме ниже:

Однако в случае малейших погрешностей во время расчета и установки коммуникаций снижается эффективность работы системы отопления жилого дома. Поэтому важно оборудовать систему подпиточным насосом. Это касается как котельных, так и автономных систем в частных домах.

Такие насосы выполняют важную роль в работе системы, а именно:

  • При наличии циркуляционного насоса становится более легким монтаж коммуникаций. Их можно прокладывать сугубо горизонтально, не учитывая уклон, в котором уже отсутствует надобность.
  • Прокладывая систему отопления, можно использовать трубы разных сечений.
  • Теплоноситель движется по трубопроводу более свободно, ведь благодаря насосу быстрее создается разница температур в трубах, что препятствует образованию пробок.
  • Прогрев помещений становится более равномерным, ведь скорость движения теплоносителя является постоянной на всех участках системы.
  • Температуры на входе в насос и на выходе из него отличаются минимально, что значительно экономит электроэнергию.
  • Как сам котел, так и вся система отопления прослужит гораздо дольше при наличии насоса. Перегрев агрегата становится невозможным, ведь его работа осуществляется при постоянной мощности.

И это еще не все положительные стороны использования циркуляционного насоса. Если установлен насос, системе понадобится меньшее количество теплоносителя, чем без него. Также легче поддерживать заданную температуру при временном отказе от работы котла и других элементов. Также в системе с насосом радиаторы можно смело снабжать регуляторами температур, что будет способствовать самостоятельной регулировке температур непосредственно каждого радиатора.

О чем важно помнить, монтируя насос для системы отопления

Каким бы ни было оборудование, котел ли или насос, при его монтаже важно придерживаться рекомендаций от производителей. Первый шаг, и он один из самых важных, – Правильно выбрать место, где будет установлен прибор. Насос должен быть установлен четко горизонтально. Это жизненно необходимо для правильной работы вала. Иначе система отопления будет страдать из-за воздушных пробок, в результате чего быстро износятся подшипники и другие детали оборудования, оставшись без элементарной смазки.

Следующий момент – правильно выбрать место врезки агрегата в систему. Насос должен полностью работать на перемещение теплоносителя по системе, а не вхолостую. В целом, правильное подсоединение насоса к системе указано на схеме ниже:

На этой схеме: 1-котел, 2-аварийный сброс, 3-датчик температуры, 4-батарея, 5-муфта, 6-расширительный бак, 7-вентиль, 8-грязевик, 9-насос, 10-манометр, 11-подпитка водой.

При заданной схеме насос и отопительная система в целом работают максимально эффективно, а потребление электричества является минимальным.

Устанавливая насос, важно помнить ещё о некоторых особенностях. В случае наличия в жилом доме системы с принудительной циркуляцией теплоносителя очень важно, чтобы в случае непредвиденного отключения электроэнергии насос продолжал работать, иначе возникнет аварийная ситуация из-за чрезмерного повышения температуры воды в системе. Для бесперебойной работы насоса лучше обзавестись запасным источником электроэнергии. Можно приобрести ИБП, который поможет насосу работать еще на протяжении 2-3 часов после отключения электричества. Резервный источник лучше подключить к внешнему аккумулятору. Также его периодически следует проверять на исправность, например, заменять перегоревшие предохранители.

Участок перед насосом важно оборудовать грязевиком, который будет выступать в качестве фильтра воды. Данный фильтр защитит агрегат от песка, окалин, абразивных частиц и другого мелкого мусора, иначе в насосе могут выйти из строя подшипники и крыльчатка. Врезка под монтаж насоса является небольшой по диаметру, так что можно установить обычный грязевик грубой очистки. Бочонок фильтра, в котором собираются различные взвеси, при монтаже направляется вниз. В таком случае фильтр не будет создавать излишнего препятствия для движения воды. Даже если этот отсек для мусора будет частично заполнен, все равно теплоноситель сможет свободно перемещаться по трубе. Также важно помнить, что на многих фильтрах имеется стрелка направления движения воды через него. Правильно монтировать фильтр по движению теплоносителя, иначе придется намного чаще производить чистку грязевика.

При установке циркуляционного насоса важно не забывать и о байпасе, то есть обводной трубе. Насос – энергозависимый агрегат. Если электричество отключено, в системе отопления может действовать естественная циркуляция движения теплоносителя. Поэтому важно, чтобы сопротивление внутри системы было минимальным, а сопротивление увеличивается на участках, где имеются повороты, изгибы, запорная арматура. Шаровые вентили в открытом состоянии не оказывают никакого сопротивления. На байпасе лучше использовать их, отсекая насос на случай отсутствия электроэнергии. Также наличие насоса на байпасе позволяет беспрепятственно осуществлять его ремонт в случае поломки, при этом система отопления будет продолжать бесперебойно работать. Если конструктивные особенности системы позволяют, лучше в межсезонье насосом долго не пользоваться, а эксплуатировать его в основном в зимний период. Таким образом, направление движения воды в системе осуществляется с помощью вентилей: Если есть надобность, насос отсекают двумя вентилями, открывают вентиль на основной трубе, и теплоноситель движется с естественным побуждением.

Во время монтажа насоса очень важно следить за тем, чтобы влага и конденсат не попали в клеммы. Если система рассчитана на разогрев теплоносителя до температуры более 90°C, подключать насос стоит с помощью термостойкого кабеля. Так же важно следить за тем, чтобы силовой кабель и стенки труб не соприкасались с мотором насоса, да и самим агрегатом в целом. На этапе соединения коробки клемм с силовым кабелем расположение заглушки следует изменить. Если коробка расположена сбоку, кабель нужно завести снизу насоса. Также важно насос соединить с заземлением должным образом.

После того как все элементы системы, в том числе и насос, установлены, можно наполнить систему теплоносителем. Затем необходимо удалить воздух, открыв центральный винт на крышке насоса. Следующий шаг – выполнить первичный запуск. Как видим, следуя довольно простым инструкциям, можно осуществить монтаж насоса собственными силами.

nasoskm.ru

Циркулярные насосы Grundfos для систем индивидуального и промышленного отопления

Миллионы людей стремятся создать удобные, комфортные и благоприятные условия для проживания в квартире, загородном или частном домовладении, на даче. Сегодня очень сложно представить любое жилое или офисное помещение, которое не имеет централизованной или индивидуальной системы отопления, водоснабжения, кондиционирования, отведения сточных и канализационных отходов.

При строительстве многоэтажных домов, в основном, уже в проекте заложено обеспечение централизованного обогрева комнат, подачи воды, отвода отработанной жидкости. Владельцам частных домовладений, чтобы иметь приоритетные условия проживания, приходиться оборудовать все удобства самостоятельно. Интеллектуальным решением в этой области будет установка бытовых насосов, которые обеспечивают принудительную циркуляцию в контурах горячего водоснабжения, индивидуального и промышленного отопления, кондиционирования.

Особенности насосов Grundfos

Наиболее известна в этой отрасли Датская компания Grundfos, которая была основана еще после войны, в 1945 году талантливым инженером Полом Ду Йенсеном. Он открыл небольшое производство и делал первые насосы в своей домашней мастерской, а через несколько десятилетий она превратилась в международный концерн с мировым именем. Насосы grundfos постоянно совершенствуются и проходят полный цикл тестирования, что обеспечивает надежность, отличную работоспособность всех узлов продукции.

Специалисты подсчитали, что в средней полосе нашего климата насос только в отопительный сезон работает более пяти тысяч часов, и все это время потребляется электроэнергия. Поэтому компания проектирует продукцию с энергосберегающими показателями, и выпускает регулируемые насосы, в которых можно самим устанавливать скорость вращения вала и напора в системе. Так фактически экономится электроэнергия и увеличивается ресурс работы оборудования.

Циркулярные насосы Grundfos для систем отопления

Для обеспечения тепла в частном доме устанавливают котел и разводят систему, состоящую из труб и батарей (радиаторов). При естественной циркуляции жидкость по трубам движется по принципу гравитации, горячая вода поднимается вверх, проталкивая своей силой холодную воду дальше по трубам, которая постепенно остывает в конце системы отопления и поступает к отопительному оборудованию для нагрева.

К недостаткам такого обогрева можно отнести ограниченную отапливаемую площадь, более частое включение котла и длительный прогрев поступающей уже почти остывшей жидкости к отопительной точке, а это сказывается на дополнительном расходе топлива и более низкой температуре в последних комнатах.

Работа системы будет намного эффективней, если установить насос Grundfos, который принудительно создает напор и перемещает воду или другую жидкость с определенной скоростью и быстро доставляет ее во все точки отопительного контура, равномерно обогревая все комнаты в помещении. Устройство необходимо выбирать с учетом отапливаемых квадратных метров, диаметра труб, количества и типа жидкости находящейся в системе и скорости ее передвижения.

Циркулярные насосы grundfos имеют две или три скорости вращения. Рабочей жидкостью для этого типа может быть горячая вода, этиленгликоль до 40 процентов концентрации, невзрывоопасные жидкие смеси без минеральных масел. Эта модель может применяться как в закрытых контурах отопления, так и в открытых. Конструкционная сборка производится с учетом герметизации ротора, то есть двигатель и насос входит в единый блок с уплотнительными сальниками, а смазкой для подшипников является перекачиваемая жидкость.

Насосы с сухим и мокрым ротором

  1. Насосы с сухим ротором выдают высокий уровень КПД до 80 процентов, долговечны, но крупногабаритные и при работе шумные, их рекомендуется устанавливать в отдельных помещениях. Их целесообразно применять для систем отопления и вентиляции в зданиях промышленных предприятий.
  2. С мокрым ротором имеют малогабаритные размеры и небольшой вес, практически бесшумны, экономичны, просты в обслуживании, надежны. Но уровень КПД составляет около 50 процентов, поэтому установить их лучше в помещениях с небольшим нагревом систем. Наиболее оптимальный вариант – это устанавливать в частных домах и коттеджах.

Модели насосов фирмы grundfos

  • Модель насоса UPS имеет энергопотребление 45 ватт, корпус состоит из нержавеющей стали и бронзы.
  • ALPHA 2 предназначен для циркуляции этиленгликоля с концентрацией до 40 процентов или воды.
  • COMFORT UP предназначен для циркуляции воды через водонагреватель.
  • SOLAR – стойкий к коррозии, предназначен для систем кондиционирования, подогрева и охлаждения.
  • MAGNA 1 – усовершенствованная новинка, имеющая девять режимов работы.
  • MAGNA 3 – работает полностью в автоматическом режиме с регулированием давления воды.

Бытовые насосы Grundfos

Нагревательный насос, который имеет маркировку А, на 80 процентов уменьшает потребление электроэнергии, по сравнению со стандартной моделью имеющим маркировку D, что за год снизит на 10 процентов затраты владельца. Рециркуляционные насосы, предназначенные для горячего водоснабжения, также снизят ваши расходы. Они мгновенно нагревают воду, и не нужно ожидать минуту, а иногда и больше, пока из крана пойдет вода желаемой температуры. Современная модель насоса уменьшит ваше время ожидания и расход холодной, спускаемой в канализацию воды, пока не подойдет горячая.

Бытовые и промышленные насосы Grundfos имеют отличные технические характеристики, многофункциональны, работают бесшумно, очень доступны в обслуживании, имеют гарантийный срок эксплуатации. Они просты в монтаже, нужно лишь подключить насос к системе, включить в сеть и выбрать режим скорости.

Оцените статью: Поделитесь с друзьями!

kotel.guru

Отправить ответ

avatar
  Подписаться
Уведомление о
