Насосно-смесительный узел VALTEC — Акватех

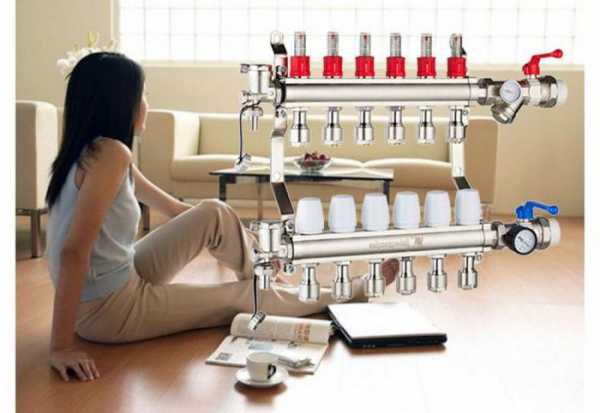

Насосно-смесительный узел VALTEC COMBIMIX (VT.COMBI) предназначен для поддержания заданной температуры теплоносителя во вторичном контуре (за счет подмешивания из обратной линии). При помощи этого узла также можно гидравлически увязать существующую высокотемпературную систему отопления и низкотемпературный контур теплого пола. Помимо основных органов регулирования узел также включает в себя весь необходимый набор сервисных элементов: воздухоотводчик и сливной клапан, которые упрощают обслуживание системы в целом. Термометры позволяют легко следить за работой узла без использования дополнительных приборов и инструментов.

>

К узлу VALTEC COMBIMIX допустимо подключать неограниченное количество веток тёплого пола суммарной мощностью не более 20 кВт. При подключении нескольких веток тёплого пола к узлу рекомендуется использовать коллекторные блоки VALTEC VTc.594 или VTc.596.

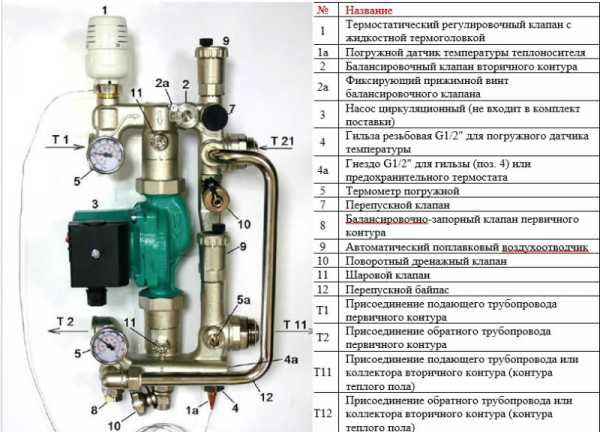

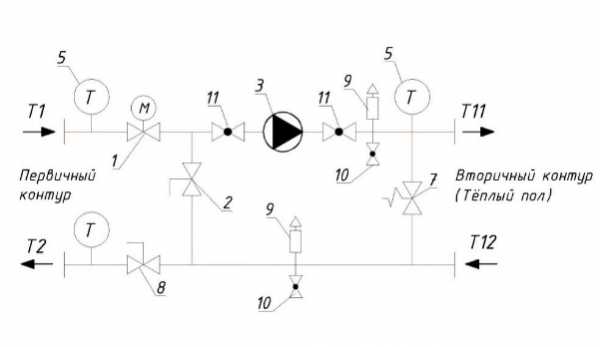

Основные органы регулировки насосно-смесительного узла:

1. Балансировочный клапан вторичного контура (позиция на схеме).

Этот клапан обеспечивает смешение теплоносителя из обратного коллектора тёплого пола с теплоносителем из подающего трубопровода в пропорции, необходимой для поддержания заданной температуры теплоносителя на выходе из узла COMBIMIX.

Изменение настройки клапана осуществляется шестигранным ключом, для предотвращения случайного поворота во время эксплуатации клапан фиксируется зажимным винтом. На клапане имеется шкала со значениями пропускной способности Kvτ клапана от 0 до 5 м3/ч.

Примечание: Пропускная способность клапана хоть и измеряется в м3/ч, но не является фактическим расходом теплоносителя, проходящим через этот клапан.

2. Балансировочно-запорный клапан первичного контура (поз. 8)

При помощи данного клапана настраивается требуемое количество теплоносителя, которое будет поступать из первичного контура в узел (балансировка узла). К тому же клапан можно использовать как запорный для полного перекрытия потока. Клапан имеет регулировочный винт, при помощи которого можно задавать пропускную способность клапана. Открытие и закрытие клапана осуществляется шестигранным ключом. Клапан имеет защитный шестигранный колпачок.

3. Перепускной клапан (поз. 7)

Во время работы системы отопления может возникнуть режим, когда все регулирующие клапаны тёплого пола закрыты. В этом случае насос будет работать в заглушенную систему (без расхода теплоносителя) и быстро выйдет из строя. Для того чтобы избежать подобных режимов, на узле стоит перепускной клапан, который при полном перекрытии клапанов системы тёплого пола открывает дополнительный байпас и позволяет насосу циркулировать воду по малому контуру в холостую без потери работоспособности.

Клапан срабатывает на перепад давления, создаваемый насосом. Перепад давления, при котором клапан откроется, задаётся поворотом регулятора. Сбоку клапана есть шкала с диапазоном значений 0,2–0,6 бара. Наосы, которые рекомендуется использовать совместно с COMBIMIX, имеют максимальное давление от 0,22 до 0,6 бара.

После того как система отопления полностью собрана, опрессована пробным давлением и заполнена водой, её следует настроить. Настройка узла регулирования проводится совместно с пусконаладкой всей системы отопления. Лучше всего производить наладку узла перед началом балансировки системы.

Алгоритм настройки узла регулирования:

1. Снять термоголовку (1) или сервопривод.

Для того чтобы привод регулирующего клапана не влиял на узел во время настройки, его следует снять.

2. Выставить перепускной клапан в максимальное положение (0,6 бара).

Если перепускной клапан сработает во время настройки узла, то настройка будет некорректной. Поэтому его следует выставить в положение, при котором он не сработает.

www.aquatech.dp.ua

Насосно-смесительные узлы для теплого пола VALTEC COMBIMIX, VALTEC COMBI, Oventrop. Схема насосно-смесительного узла для теплого пола

В условиях современного рынка особого внимания заслуживают насосно-смесительные узлы для теплого пола VALTEC и Oventrop. Конструкции универсальны в использовании. «Валтек» разработан для регулировки температурного режима до 60 градусов по Цельсию, «Овентроп» до – 90. При выборе изделия следует обратить внимание на уровень допустимого давления. В первом случае он составляет 10 бар, во втором – 6.

Краткое сравнение

Oventrop удобен в бане или ванной, он используется для быстрого прогрева помещений. Производители рекомендуют делать укладку труб под большим слоем бетона. VALTEC исключает наличие насоса в комплектации. Oventrop готов предложить водяные теплые стены и прочие интересные решения, используемые вместе с теплыми полами, позволяющие достичь оптимального режима в здании.

Насосно-смесительные узлы для теплого пола VALTEC радуют большим количеством фурнитуры, дополнительной автоматики, что очень удобно для создания системы «умный дом». Для более детального ознакомления ниже рассмотрены краткие характеристики приборов.

VALTEC COMBIMIX: основные характеристики

COMBI – коллекторный блок, оснащенный терморегулирующей головкой с отдельным погружным термодатчиком. Конструкция оборудована расходомерами и ручными клапанами регулировки нагрева жидкости, автоматическими воздухоотводами и дренажем.

Насосно-смесительные узлы для теплого пола VALTEC характеризуются следующими параметрами:

- Сечение коллекторов – 1 дюйм (25, 4 мм).

- Количество патрубков – 12.

- Сечение труб – ¾ дюйма, резьба – внешняя, соединение по стандарту «евроконус».

- Температурный режим воды в системе – до 90 °С, давление – до 10 бар.

- Длина насосной системы – 18 см.

- Пределы температурных настроек – 20-60°С.

- Коэффициент пропускного действия – 2,75 м3/час.

Эксплуатационные характеристики

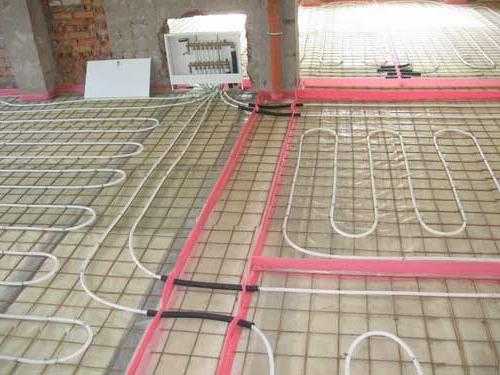

Насосно-смесительные узлы для теплого пола применяются для создания циркуляционной системы трубок с низким температурным режимом жидкости. Регулировка комфортного микроклимата осуществляется путем контроля поступления жидкости и расхода в обратке, взаимосвязи контуров.

Эксплуатация смесительных узлов осуществляется в системе подогрева полов, стен, открытых площадей, тепличного и парникового грунта. Конструкции применяются совместно с коллекторами при соблюдении межцентрового расстояния в 20 см. Насосно-смесительный узел для теплого пола обладает небольшими размерами, что очень удобно при размещении на небольших участках.

Какие задачи решает система COMBI?

Узел позволяет увеличить интенсивность прохождения жидкости в петлях пола и снизить температурный режим до установленного уровня. Этому способствует смешение её с охлажденной водой, поступающей из петель системы «теплый пол». Система COMBI создана для тепловой нагрузки до 20 КВт.

Коллекторный шкаф имеет подключенный к узлу распределитель для подсоединения отопительных контуров (справа от узла COMBI). На подающем коллекторе размещаются балансировочные клапаны с поплавковым расходомером для согласованной работы витков. При отсутствии балансировки между петлями жидкость будет проходить по короткому пути, игнорируя длинные витки.

Нагретая жидкость поступает в насосно-смесительный узел для теплого пола VALTEC через клапан термостата. Установка головки температурного датчика позволяет достичь автоматической регулировки клапана (открытия/закрытия). Поддержание заданного нагрева жидкости соответствует установленному уровню подогрева системы «теплый пол» (20-60С°).

На обратке коллектора размещены клапаны регулировки для подключения сервоприводов, позволяющие управлять температурным режимом в комнатах с помощью реле. Регулирование осуществляется вручную посредством колпачков, включенных в комплектацию.

Назначение блока

Насосно-смесительный узел для системы теплых полов предназначен для смешения воды из радиаторной системы с холодной жидкостью, приходящей от контуров системы «теплый пол». Она перемещается с помощью циркуляционного насоса. Из узла жидкость проникает в подающий коллектор и проходит по контурам напольной системы. При этом температура жидкости снижается, обогревая здание, и возвращается в коллектор. Из обратки холодная жидкость проходит через узел, цикл повторяется.

Температурный контроль

Для регулировки температурного режима на входной части узла размещается контрольный клапан с термоголовкой. Схема насосно-смесительного узла для теплого пола указывает на наличие выносного термодатчика, помещаемого перед коллектором подачи. Нагрев жидкости в системе задается вручную по шкале термоголовки. При увеличении параметров происходит автоматическое закрытие клапана, прекращающего поступление в узел горячего теплоносителя. При остывании воды клапан открывает доступ к горячему теплоносителю. Это позволяет обеспечить постоянную температуру на выходе из блока.

Для настройки проектного соотношения между прогретой и холодной жидкостью, поступающей на вход насоса, предусмотрены два ручных балансировочных клапана. Насосно-смесительный узел для теплого пола, своими руками установленный, имеет первый вентиль на обратном коллекторе. Он позволяет настроить объем холодного теплоносителя, поступающего на смесительный узел. Второй клапан установлен на выходе из узла, перед трубкой соединения к обратному контуру радиаторов. Он способствует настройке объема нагретой жидкости, попадающей в узел.

При правильной установке режима клапан термостата принимает среднее положение и влияет на увеличение или уменьшение подачи теплой воды в узел. Настройка способствует взаимосвязанной работе отопительного контура с прочими системами помещения. При отсутствии балансировки насосно-смесительный узел для теплого пола VALTEC COMBIMIX перекачивает через себя больше жидкости, чем требуется по расчету, забирая её у других систем.

Необходимость термореле

Для автоматической регулировки температурного режима служат комнатные реле, подключенные к коллекторным сервоприводам. При сохранении комфортного микроклимата в комнате обогрев не производится, клапан закрыт на коллекторе. При снижении температурного режима ниже установленного показателя термореле обеспечивает подачу питания на сервопривод, труба открывается. При закрытых петлях, срабатывает перепускной клапан узла, жидкость циркулирует по меньшему кругу за счет байпас, предотвращая перегрузку насоса.

Принцип действия COMBI.S

Для работы с датчиком погодной зависимости VT.K200.M разработан насосно-смесительный узел для теплого пола VALTEC COMBI.S. Вместо термоголовки жидкости клапана реле установлен аналоговый сервопривод, работающий от контроллера по графику. Для внешних температурных режимов предусмотрен соответствующий нагрев теплоносителя. Это влияет на редкую сработку комнатных термореле при открывании окна или дверей. Нагрев пола позволяет поддерживать точный расчетный уровень, исключая колебания вокруг настроенных показателей от максимума (при открытом приводе) до минимума. Комфортность микроклимата имеет более высокий уровень.

На узлах COMBI.S температурный режим теплоносителя определяется контроллером по установленному пользователем графику и данным датчиков для измерения уровня нагрева жидкости и воздуха. Аналогичные устройства включает насосно-смесительный узел для теплого пола Oventrop.

Циркуляционный насос позволяет ускорить прохождение жидкости на обратке. Часть ее поступает из контура подачи. При обратном прохождении поток остывшей жидкости делится на 2 части, подходя к насосной системе и основному узлу. Соотношение протока, направленного к насосу и подаче, настраивается через клапаны. Если расход обратного патрубка не соответствует установленным параметрам (перекрыты коллекторные вентили), срабатывает перепускной клапан, необходимый для постоянного расхода жидкости, циркулирующей через насос. Внешний контроль эксплуатации узла осуществляют погодозависимые термореле.

Блоки Oventrop

Система предназначена для размещения низкотемпературных контуров обогрева помещения с принудительной циркуляцией. Главная задача прибора заключается в подмесе жидкости из обратки.

Классификация узлов:

- Перепускная и запорно-присоединительная группа ("Мультифлекс" ФЗБ, ВЦЕ и ВЗБ).

- Поворотная серия ("Мультиблок" ТФ и ФЗБ).

- Угловой вариант приборов ("Мультиблок" Т, "Мультифлекс" Ф ВЦЕ и Ф ЗБУ).

- Проходной тип устройств ("Мультиблок" Т).

- Присоединительная группа ("Мультифлекс" Ф ЦЕ, ВЦЕ и Ф ЗБУ).

- Насосно-смесительная серия ("Регуфлур").

Характерные особенности узлов

Параметры конструкций:

- подача воды - 3,5 м3/ч;

- мощность - 90 Вт;

- температурный режим в подающем контуре - 50-95 градусов по Цельсию;

- предел рабочего давления - 6 бар;

- настройка температурных режимов - от 20 до 50 градусов по Цельсию;

- напряжение - 230 В/50 Гц.

Блоки используются в напольной системе отопления и в отдельных насосных станциях Oventrop. В первом случае они подсоединяются к металлической гребенке для обогрева пола (например, модель Regufloor H), позволяя комбинировать радиаторный и панельный обогревы.

Для децентрализованной нормализации температурного режима в подающем контуре применяется узел Regufloor H. Его работа обеспечивает автоматический режим в зданиях площадью до 200 м2 и расходом тепловой энергии около 75 Вт/м2.

Конструктивные особенности

Комплектация включает основные элементы:

- Трехходовые вентили, оснащенные соединительной резьбой М 30х1,5 мм сечением 2 см.

- Термореле с накладными датчиками и теплопроводным цоколем.

- Энергосберегающий циркуляционный насос со встроенным электрическим регулятором мощности.

- Терморегулятор с максимальным ограничением для поддержания оптимального микроклимата.

Для создания погодозависимой регулировки используется коллекторная группа Oventrop серии Regufloor HW. Блок поставляется в готовом виде для быстрого подключения. Он позволяет присоединить от 2 до 12 контуров и используется при подключении систем с 2-4 трубами.

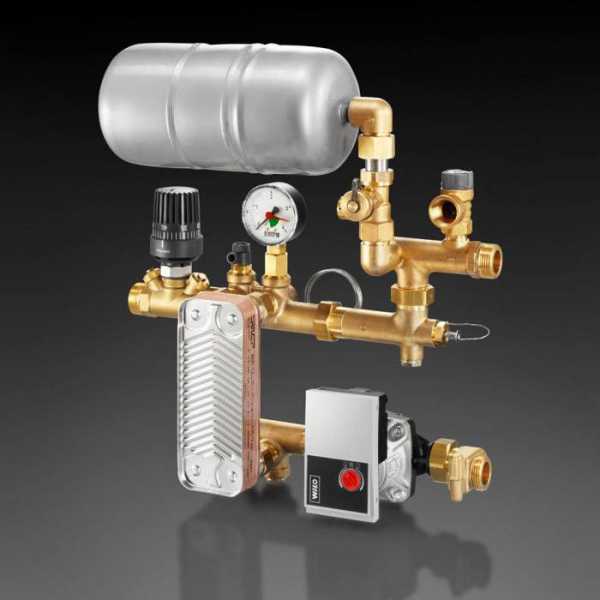

Серия Regufloor HX позволяет разделить системы напольного обогрева и радиаторных труб посредством теплообменника. Регулирующий вентиль размещается на входе первичного контура. Температурные параметры устанавливаются с использованием погружных датчиков во вторичном контуре

Обо всех насосно-смесительнх блоках отзывы потребителей положительные - обе фирмы проверены и удовлетворяют основным требованиям быстрого монтажа и надежности работы.

fb.ru

Статья: Как правильно настроить насосно-смесительный узел Combimix Valtec

Добрый день, уважаемые читатели

Сегодня мы расскажем Вам как правильно настроить насосно-смесительный узел Combimix Valtec под Вашу систему теплого пола или обогрева открытых площадок.

Узел имеет в своем корпусе 3 органа регулировки и управления узлом:

1. Балансировочный клапан вторичного контура: При помощи данного клапана можно задать % соотношение расходов теплоносителей «первичного» и «вторичного» контуров, то есть Вы задаёте температура воды-теплоносителя на «подаче» «вторичного» контура. Поворот клапана производиться ключом-шестигранником. Для предотвращения случайного вращения во время эксплуатации клапан нужно зафиксировать прижимным винтом. На нём имеется шкала со значениями пропускной способности клапана от 0 до 5 м3/час.







2. Балансировочно-запорный клапан должен быть использован для увязки узла COMBIMIX с остальными  отопительными приборами (так называемая балансировка).

Клапан заблокирован шестигранным колпачком. Поворот клапана производится ключом-шестигранником. Расположение клапана также необходимо зафиксировать зажимным винтом.









3. Перепускной клапан используется для «страховки» насоса от режима, при котором нет протока жидкости через насос. Клапан срабатывает на заданный перепад по давлению, который можно задать поворотом рукоятки.

Сбоку клапана находится удобная шкала с диапазоном отметок от 0,2-0,6 бар.











Пошаговый алгоритм настройки узла:

1. Произвести снятие «термоголовки» или сервопривода. Это делается для того, чтобы привод регулирующего клапана не влиял на шток узла во время настройки.

2. Выставить перепускной клапан на максимальное значение в 0,6 бар. Необходимо это сделать для того, чтобы клапан при настройке узла не срабатывал и не мешал настройке.

3. Рассчитать необходимую настройку балансировочного клапана «вторичного контура». Требуемую пропускную способность клапана необходимо рассчитать, для этого используя несложную формулу

t1 – температура теплоносителя на «подаче» «первичного» контура
t21– температура теплоносителя на «подаче» «вторичного» контура
t22– температура теплоносителя на «обратке» трубопровода (у обоих контуров должна совпадать совпадает)
Kvт– коэффициент, для узла COMBIMIX принимается 0,9
Полученное значение Kv выставляем на балансировочном клапане.

4. Настроить насос исходя из графика расхода/напора конкретной модели выбранного насоса.

5. Сбалансировать все ветки тёплого пола. Для этого закрыть балансировочно-запорный клапан «первичного» контура. Откинуть крышку клапана и шестигранником поворачиваем клапан против часовой стрелки до упора. Ветки теплого пола между собой балансируются балансировочными клапанами или расходомерами на коллекторе. Если после COMBIMIX только созан только один контур, то ничего увязывать не нужно.

Ход балансировки следующий: балансировочные клапаны/регуляторы расходов на всех ветках тёплого пола открыты на максимум, далее выбираем ветку, у которой отклонение фактического расхода от спроектированного максимально. Клапан на этой ветке «прижимается» до нужного расхода. Таким образом, надо отрегулировать все ветки тёплого пола. Если же после балансировки всех веток расход оказался «сбит», то следует откорректировать расход в ветках. Если нет возможности использовать расходомеры, то отбалансировать ветки можно приблизительно по прогреву полов либо по температуре «обратки» контура.

Если в процессе балансировки не удалось получить требуемый расход по веткам даже при открытых клапанах, то следует переключить насос на следующую повышенную скорость.

6. Провести «увязку» с остальными приборами отопления. Для этого открыть балансировочно-запорный клапан «первичного» контура при помощи шестигранника до получения требуемого расхода теплоносителя через «первичный» контур. «Увязка» узла производится совместно с «увязкой» всей остальной системы.

Контроль расхода теплоносителя производиться при помощи расходомеров или с помощью контроля температуры теплоносителя в «обратке» системы тёплого пола.

Расход теплоносителя в «первичном» контуре можно рассчитать по формуле:

Q – сумма тепловой мощности всех приборов, которые подключены после узла COMBIMIX.
с – теплоёмкость теплоносителя; если теплоноситель вода то с=4,2кДж(кг•°С) Если используется иная жидкость-теплоноситель, то теплоёмкость необходимо взять из технического паспорта этого теплоносителя.
t1;t21– Температура теплоносителя на «подающем» и на «обратном» трубопроводе «первичного» контура (температуры теплоносителя в «обратке» первичного и вторичного трубопровода одинаковы).

7. Настроить перепускной клапан. Значение давления клапана необходимо установить на 5-10% меньше, чем максимальное давление выбранного Вами насоса при выбранной скорости. Максимальное давление насоса определяется по паспорту насоса. Перепускной клапан должен срабатывать при приближении работы насоса к критической точке, когда нет расхода воды и насос работает только на повышение давления в системе.

8. Проверить правильность работы узла. Для проверки правильности настроек необходимо производить по равномерности прогрева всех веток системы водяного тёплого пола и по правильному соотношению температур теплоносителя «подающего» и «обратного» трубопровода. Данную проверку можно выполнить, даже если текущие параметры теплоносителей не соответствуют проектным. Узел настроен правильно, если выполняются следующее условие:

Где температуры с индексом «р» - расчётные значения, а температуры с индексом «ф» - фактические значения. Если условие не выполнено, то необходимо открыть или закрыть балансировочно-запорный клапан на «четверть» оборота и вновь снять замеры.

Если условие выполнено, то необходимо установить обратно «термоголовку», одеть защитные колпачки и затянуть прижимной винт балансировочного клапана. Узел теперь настроен и готов к эксплуатации.

Valtec Смесительный узел для теплого пола COMBI 02

Valtec Смесительный узел для теплого пола DUAL MIX 02

vsk-style.com.ua

Практические советы по настройке систем напольного отопления. Настройка насосно-смесительного узла

  • Техподдержка
  • Статьи
  • Практические советы по настройке систем напольного отопления. Настройка насосно-смесительного узла

Настройка насосно-смесительного узла не так сложна, как может показаться на первый взгляд, достаточно лишь понять, как какое-либо действие влияет на работу всей системы. Можно вычислить его настройку теоретически (этому посвящена статья «Насосно-смесительный узел VALTEC COMBI. Идеология основных регулировок»). Однако теория не всегда сходится с практикой, да и точнее всё-таки провести настройку на месте по показаниям термометров. Для того, чтобы правильно осуществить настройку без расчетов, необходимо иметь включенным котел и хотя бы минимальный теплосъёмом в помещениях. Желательно, чтобы на улице была температура ниже +5 ºС. В помещениях не должно быть открытых окон или каких-либо крупных тепловыделений (работающего камина и пр.).

Начнём с того, что опишем работу насосно-смесительного узла (рис. 1, 2).

Горячая вода из патрубка A поступает в насосно-смесительный узел, после чего через насос поступает в патрубок С, который подключается к подающему коллектору системы напольного отопления. Вода, проходя петли систем напольного отопления, делится на два потока. Часть воды идёт на смешение через байпас и клапан байпаса 3. Там она смешивается с новой порцией горячей воды из котла в такой пропорции, чтобы на входе в коллектор получилась необходимая температура воды.

Часть потока воды из патрубка B отводится обратно в котел через настроечный клапан первичного контура 5 в патрубок D. На термоэлементе термостатического клапана 1 либо на контроллере задается требуемая температура воды на входе в систему напольного отопления, при этом термоэлемент либо контроллер, отслеживая температуру в точке 4, приоткрывает или прикрывает термостатический клапан 1, увеличивая или уменьшая количество горячей воды из котла, подмешиваемой к общему потоку.

В большинстве случаев для настройки узла достаточно задать на термоэлементе либо контроллере требуемую температуру теплоносителя, которую необходимо подавать в теплый пол, и требуемую скорость насоса. Мощность, расход воды и разница температур между подающим и обратным трубопроводом взаимосвязаны между собой. К тому же, разница температур между подающим и обратным трубопроводом, как и температура настройки узла, влияют на среднюю температуру пола и его теплоотдачу.

В целом, мощность любой системы напольного отопления зависит от разницы между температурой воздуха и средней температурой на поверхности пола. Повышая эту среднюю температуру, мы повышаем мощность петли.

Теперь на примере рассмотрим – от чего зависит эта самая средняя температура пола. Предположим, что у нас имеется петля напольного отопления уложенная «змейкой», в которую подаётся вода с температурой 40 ˚С, при этом из петли возвращается вода с температурой 30 ˚С (рис. 3). Допустим при этом, что температуры в точках А и Б будут 30 и 25 ˚С соответственно. Средняя температура такого пола будет около 27,5 ˚С, что соответствует мощности 80 Вт/м².

Но такая работа пола, возможно, не будет устраивать владельца, так как разница температуры поверхности в точке А и в точке Б будет велика. И пользователь, стоя в точке А, будет ощущать перегретый пол, а в точке Б будет считать пол холодным. Данную проблему можно решить, увеличив расход воды. Допустим, мы увеличим расход воды в два раза. В этом случае температура в обратном трубопроводе будет увеличиваться. Причем при увеличении расхода в два раза разница температур между подающим трубопроводом и обратным снизится тоже в два раза и составит 40 ˚С на подаче и 35 ˚С на обратном трубопроводе. В точке А и Б температуры установятся приблизительно на уровне 30 ˚С и 27,5˚С а средняя температура пола вырастет примерно до 29,5 ˚С (рис. 4).

Чтобы снизить среднюю температуру пола до начального уровня и не допустить перегрева, достаточно снизить температуру воды, подаваемой в теплый пол. Если установить термостат на 38 ˚С, то температура в обратном трубопроводе установится примерно на уровне 32 ˚С, температуры в точках А и Б будут 29 ˚С и 26,5 ˚С. При этом средняя температура пола будет равна около 27,5 ˚С, то есть такая же, как и в первом примере, но разница температур между точкой А и Б на поверхности пола будет не столь значительна.

Чтобы выровнять температуру пола, можно применять схему «улитка», но ее надо предусмотреть ещё на стадии монтажа.

    Исходя из вышеописанных примеров, можно дать следующие рекомендации по настройке расходов и температур пола:
  • чем больше расход воды через контуры теплого пола, тем меньше разница температур на поверхности пола во всех помещениях. Мощность насоса (и соответственно расход) выставляется в зависимости от разницы температур на подающем и обратном коллекторе. Для петель, уложенных «змейкой», эта разница должна составлять 3–5 ˚С. Для петель, уложенных «улиткой», разница может быть увеличена до 3–10 ˚С.
    Таким образом, чтобы определить наиболее подходящую настройку насоса, необходимо задаться определенной скоростью насоса, и через полчаса замерить разницу температур между подающим и обратным коллектором. Если разница окажется слишком высокой, то скорость насоса необходимо увеличить, либо установить более мощный насос. Нет ничего страшного в том, что разница температур окажется маленькой, в этом случае нагрев помещения будет более равномерным по всей площади.
  • температура воды, подаваемой в коллектор системы напольного отопления, напрямую влияет на среднюю температуру пола, которая в свою очередь влияет на мощность. Чем выше температура, тем выше мощность. Но необходимо выбирать эту температуру так, чтобы максимальная температура пола не превысила 29 ˚С, иначе перегретый пол будет доставлять дискомфорт.

Но зачем же нужны остальные вентили и клапаны на узле, если достаточно выставить настройки насоса и термоэлемента? Дело в том, что насосно-смесительный узел VT.COMBI за счёт своей конструкции является очень универсальным устройством, способным успешно работать в различных системах. Универсальным его делает наличие дополнительных органов регулирования, которые позволяют расширить зону его работы и увеличить максимальную мощность.

Если требуется внедрить узел в систему со специфическими параметрами теплоносителя или «выжать» из узла максимум возможной мощности, то помимо установки термоэлемента в требуемое положение необходимо так же осуществить несколько простых операций по настройке.

Настройка балансировочного клапана байпаса (рис. 5)

    Для того чтобы лучше понять, на что влияет настройка этого клапана, рассмотрим две гипотетические ситуации:
  1. Из котла к насосно-смесительному узлу поступает теплоноситель с температурой 90 ˚С, при этом термостатический клапан настроен на поддержание температуры теплоносителя на входе в систему напольного отопления 30 ˚С, а из обратного коллектора возвращается теплоноситель с температурой 25 ˚С.
    Термостатический клапан должен принять такое положение, при котором соотношение расходов теплоносителя с температурой 90 ˚С и 25 ˚С обеспечило температуру на выходе 30 ˚С (рис. 3).
    Не сложно догадаться, что такая задача решается обычной пропорцией, и соотношение расходов воды из котла к воде из обратки должно быть 1 : 12. Иными словами, на каждый литр воды из котла должно приходиться 12 л воды из «обратки».
    Если настроечный клапан байпаса настроен в положение близкое к минимуму, то через него и будет проходить минимальное количество теплоносителя. Предположим, что клапан байпаса «3» открыт в такой позиции, что через него в данной системе проходит 12 л/мин. воды. Тогда термостатический клапан должен закрываться до тех пор, пока расход воды через него не будет равен 1 л/мин. В этом случае на выходе мы получим необходимые нам 30 ˚С с расходом 13 л/мин. (12 л/мин. холодной воды и 1 л/мин. горячей).
    А если начать открывать клапан байпаса? В этом случае расход теплоносителя через него начнет увеличиться. Предположим, что, открыв клапан до конца, мы получим расход 60 л/мин, при этом термостатический клапан займет такую позицию, чтобы пропускать в 12 раз меньше воды, т.е. 5 л/мин. В итоге мы получим те же 30 ˚С, но с расходом 65 л/мин. (60 л/мин. холодной воды и 6 л/мин. горячей).
    Таким образом, мы видим, что при минимальном и максимальном положении клапана байпаса узел поддерживает необходимый расход теплоносителя, но чем ниже настройка клапана, тем меньше расход будет обеспечивать такой узел, а как было сказано выше увеличение расхода через петли обеспечивает более равномерный прогрев помещения.
    Отсюда возникает вопрос – а зачем вообще закрывать клапан байпаса, если его закрытие приводит лишь к уменьшению расхода теплоносителя и как следствие уменьшение мощности системы? Чтобы ответить на этот вопрос представим себе другую гипотетическую ситуацию.
  2. Допустим, что котел настроен на 60 ˚С, при этом на входе в систему напольного отопления нам необходимо поддерживать 45 ˚С. Температура воды, возвращаемой из обратного коллектора составляет 35 ˚С (рис. 7).
    Как мы видим, пропорция горячей и холодной воды в этом случае должна измениться. Пропорция воды из котла и из обратки при этих температурах составит 1 : 1,5. На каждый литр воды из котла должно приходится 1,5 л воды из «обратки».
    Если настроечный клапан байпаса открыт в максимальное положение, то через него идет максимальный расход. Примем расход такой же, как и в предыдущем примере - 60 л/мин. В этом случае термостатический клапан должен открываться до тех пор, пока расход не будет равен 40 л/мин. Но клапан не может открываться бесконечно, и в какой-то момент он откроется до максимального своего положения.
    Если насос, установленный в этой системе, сможет обеспечить максимальный расход через термостатический клапан только 20 л/мин., то узел даже при полностью открытом клапане сможет обеспечить только 41 ˚С на выходе.
    Для того, чтобы узел смог обеспечить необходимую температуру 45 ˚С на входе в теплый пол, необходимо закрывать клапан байпаса до тех пор, пока пропорция воды не будет достаточной для того, чтобы обеспечить необходимую температуру теплоносителя на выходе из узла.

Исходя из вышесказанного, можно дать общие рекомендации по настройке этого клапана. В случае, если разница температур между температурой теплоносителя, поступающего из котла и температурой настройки узла велика, клапан необходимо открывать. Если температура теплоносителя из котла близка к требуемой температуре после смесительного узла, то клапан следует прикрывать. Но как же настроить точно узел в каждом конкретном случае, если температура теплоносителя, поступающая из котла и температура, которую необходимо поддерживать на входе в систему напольного отопления, не постоянны в течение года? Неужели придётся постоянно его подстраивать? Конечно же, нет! Задача монтажника – сделать так, чтобы узел смог обеспечить требуемую температуру в любой ситуации, которая может возникнуть во время эксплуатации, обеспечивая при этом максимальный расход теплоносителя. В остальные периоды узел будет поддерживать требуемую температуру теплоносителя за счёт термостатического клапана. По большому счету, монтажник задает максимальный диапазон температур, которые насосно-смесительный узел будет поддерживать. Если монтажник задаст слишком низкий диапазон, то узел не сможет обеспечить требуемую температуру в те моменты, когда из котла идёт теплоноситель с низкой температурой. Если монтажник задаст слишком высокий диапазон, то узел будет работать не на полную свою мощность.

Как уже было сказано выше, золотую середину можно найти, используя расчетные формулы, но можно и следующим образом – надо выставить на котле минимальную температуру, которую он будет поддерживать в течение года. Если котел в течение года будет настроен на одну и ту же температуру, то выставляется именно она. Далее с термостического клапана снимается термоголовка или сервопривод. Система в таком режиме должна проработать несколько часов, пока температура на входе в теплый пол не стабилизируется. Именно такой и будет максимальная температура, которую узел сможет поддерживать. Если эта температура намного выше той, которая необходима на входе в теплый пол, то клапан байпаса приоткрывается. В большинстве случаев желательно его открыть на позицию 3 и подождать от получаса до часа, после чего опять проверить температуру на входе в систему напольного отопления. Если она опять будет велика, то продолжать открывать клапан. Если температура будет на 2–5 ºС выше, то настройку можно считать оконченной. Если же температура после узла оказалась ниже требуемой, то балансировочный клапан байпаса следует зарывать. После окончания настройки на термостатический клапан обратно монтируется термоэлемент или сервопривод. Далее узел будет регулировать требуемую температуру самостоятельно.

Внимательный читатель, возможно, скажет: «А зачем эти сложности, если можно поставить трёхходовой клапан, у которого не надо настраивать клапан байпаса?». В какой-то степени читатель будет прав – узлы с трёхходовым клапаном устроены таким образом, что при увеличении потока воды из котла одновременно уменьшается поток воды через байпас, что позволяет обойтись без упомянутого выше балансировочного клапана байпаса. Но, к сожалению, на сегодняшний день не существует идеального узла, который бы без настроек и регулировок вписывался бы в любую систему отопления. И насосно-смесительные узлы с трёхходовым клапаном тоже не лишены недостатков, и тем более, их нельзя рассматривать как узлы, не требующие настройки.

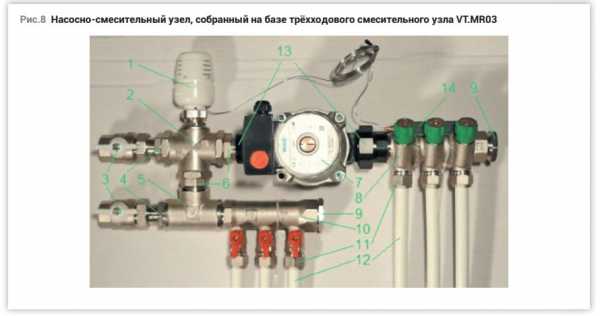

На рис. 8 представлена схема насосно-смесительного узла собранная на базе трёхходового клапана VT.MR03 (рис. 9). Требуемая температура теплоносителя в таком узле достигается за счёт все той же пропорции воды, поступающей из котла и воды, поступающей из «обратки».

Рассмотрим работу такого узла на тех же примерах, что и в предыдущих случаях.

Из котла к насосно-смесительному узлу поступает теплоноситель с температурой 90 ˚С, при этом термостатический клапан настроен на поддержание температуры теплоносителя на входе в систему напольного отопления 30 ˚С, а из обратного коллектора возвращается теплоноситель с температурой 25 ˚С. Как уже было сказано выше, пропорция воды должна быть 1 : 12. Иными словами, на каждый литр воды из котла должно приходиться 12 л воды из «обратки».

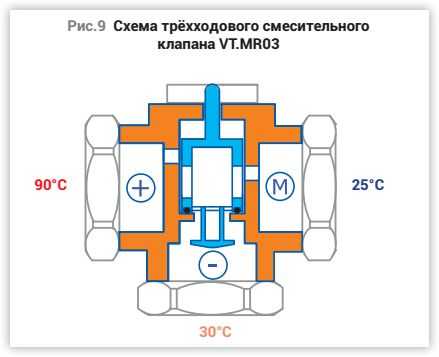

Трёхходовой клапан за счёт термоэлемента займет такое положение, при котором из котла будет поступать 1 литр воды, а из байпаса будет поступать 12 литров. При этом, если температура воды на выходе из котла, допустим, снизится, то клапан займет новое положение, увеличив расход воды из котла и одновременно с этим уменьшив расход воды из обратного коллектора, таким образом, поддерживая необходимую температуру воды на входе в теплый пол.

К сожалению, в таком совершенном режиме узел работает только в теории. На практике часто встречаются ситуации, когда такой узел подает воду в систему напольного отопления почти без смешения. Из-за чего это происходит? Предположим, что в доме, отапливаемом напольной системой отопления, днем стало тепло (солнечная теплая погода) и все петли тёплых полов по сигналам термостатов закрылись. Узел стоит долгое время без расхода, так как все петли отключены. Вечером похолодало, и автоматика запустила работу петель напольного отопления. В течение дня вода, находящаяся в трубе между котлом и насосно-смесительным узлом, неизбежно остынет. Трёхходовой клапан в начальный момент времени будет находиться в полностью открытом положении (проход воды из котла будет максимально открыт, проход воды из байпаса будет закрыт). Далее, как только горячая вода из котла достигнет трёхходового клапана, он начнет закрываться, но приводы у клапана, как правило, имеют задержку минимум 2–3 минуты. Всё это время в петли теплого пола будет поступать теплоноситель с температурой близкой к 90 ºС. Скорость воды в петлях в основном составляет около 0,5 м/с. Таким образом, за 2 мин. до температуры 90 ºС прогреется по 60 м всех открытых петель, что, конечно же, не понравится жильцам такого дома.

Кроме описанного выше случая, такая ситуация часто возникает из-за гистерезиса котла при поддержании им определенной температуры. Гистерезис, это разница температуры воды, при которой котел отключается и включается. У некоторых котлов это значение может достигать 20–30 градусов. Получается, что котел, находясь в выключенном состоянии, не греет воду, и она потихоньку остывает до 60–70 ºС, затем, когда котел резко включится, может произойти такой же эффект резкого перегрева петель за счёт задержки трёхходового клапана.

Такие узлы, как VT.COMBI и VT.VALMIX (рис. 14) лишены такого недостатка, так у них смешение происходит постоянно, даже при полностью открытом термостатическом клапане. За счёт этого в этих узлах невозможно резкое увеличение температуры в петлях.

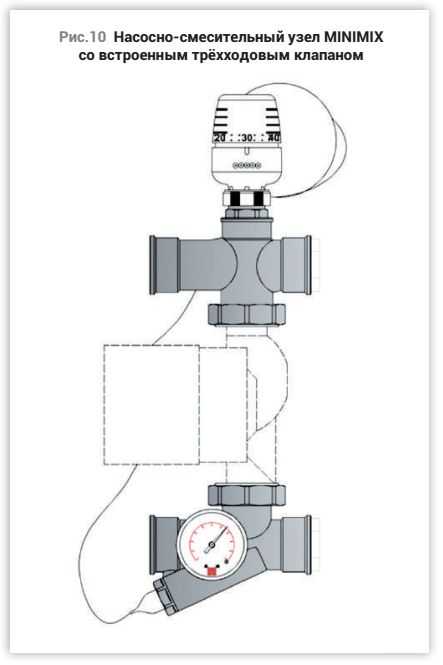

Узлы с трёхходовым клапаном, несмотря на вышеописанный недостаток все же имеют право на существование. Такие узлы хорошо себя зарекомендовали в системах с гидравлической стрелкой. Гидравлическая стрелка выравнивает колебания температур во вторичных контурах.

Установка перепускного клапана в насосно-смесительный узел с трёхходовым клапаном позволяет так же снять негативный момент, возникающий при остывании воды в трубе между котлом и узлом при длительном простое. Специально для таких случаев VALTEC выпустил готовый узел с трёхходовым клапаном MINIMIX, объединяющий в себе компактность и простоту настройки (рис. 10).

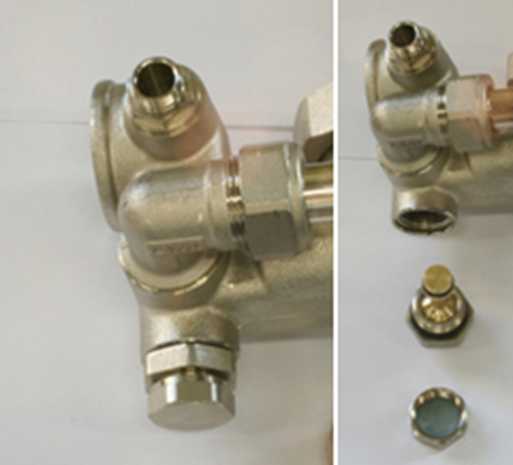

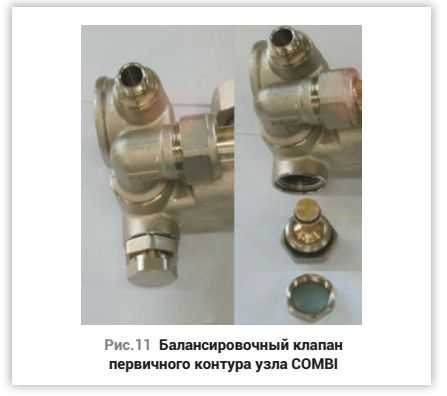

Настройка балансировочного клапана первичного контура (рис. 11)

Порой встречается такая ситуация, что при открытии балансировочного клапана байпаса до максимальной позиции (Кv = 5), температура на выходе из узла все равно остается слишком большой. Можно конечно оставить все как есть, ведь термостатический клапан во время своей работы уменьшит её до необходимого значения. Однако в таком режиме узел будет обладать недостатками узла с трёхходовым клапаном описанным выше. А именно, при резких колебаниях температур в первичном контуре узел может не успеть среагировать и подать в теплый пол теплоноситель с завышенной температурой.

Происходит это, как правило, из-за котлового насоса с чрезмерной мощностью. За счёт большого напора котлового насоса при открытом термостатическом клапане в узел поступает слишком большой расход котловой воды, для разбавления которой, не хватает расхода обратки даже с открытым балансировочным клапаном на байпасе.

Конечно же, эту проблему с точки зрения энергосбережения лучше решать, уменьшая мощность котлового насоса, но если его мощность выбрана, исходя из обеспечения необходимым расходом удаленных радиаторов, а на насосно-смесительном узле напор оказался большим из-за близкого расположения к насосу, то на выручку приходит как раз балансировочный клапан первичного контура. При помощи него можно ограничить максимальный расход котловой воды.

Его настройка схожа с настройкой балансировочного клапана байпаса. Если при настройке балансировочного клапана байпаса оказалось так, что он дошёл до максимального значения, при этом температура после узла все ещё слишком велика, то тогда приступаем к закрытию балансировочного клапана первичного контура. Его желательно закрывать постепенно по 0,5–1,0 оборотов, после чего следить за изменением температуры воды после узла. Как только температура после узла станет на 2–5 ºС выше требуемой, то настройку можно считать оконченной.

Настройка перепускного клапана (рис. 12)

К сожалению, на сегодняшний день многие производители насосно-смесительных узлов пренебрегают данным устройством, более того, многие даже не понимают, зачем перепускной клапан нужен, и вводят в заблуждение коллег сомнениями о его необходимости. На самом деле, у него несколько функций, он нужен для защиты насоса от работы на «закрытую задвижку», для предотвращения влияния петель теплого пола друг на друга во время регулировки и для поддержания узла в рабочем режиме в течение длительных простоев.


Перепускной клапан предотвращает работу на закрытую задвижку следующим образом: как только происходит закрытие сервоприводов, расход воды в контуре напольного отопления снижается. При снижении расхода воды через насос увеличивается напор. Перепускной клапан устроен так, что при достижении определенного перепада давлений он открывается. Таким образом, как только напор насоса достигнет определенной точки, это будет свидетельствовать о том, что насос работает при расходе близким к нулю. Максимальный напор, развиваемый насосом, указывается непосредственно на корпусе насоса и, как правило, выбирается из ряда 2, 4, 6, 8 метров водяного столба. Если поставить перепускной клапан на давление чуть меньшее максимального напора насоса, то он откроется, как только расход в системе упадет до минимума и предохранит его от перегрева. Конечно же, подобную защиту от работы «на закрытую задвижку» можно осуществить при помощи средств автоматики.

Например, коммуникатор VT.ZC6 отслеживает сигналы от всех термостатов, и, если все термостаты дали команду на закрытие, то он отключает насос и включает его только тогда, когда хотя бы один термостат даст команду на открытие сервопривода. Но данный коммуникатор не решает остальных проблем, которые решает перепускной клапан.

Вторая проблема - это выравнивание потоков теплоносителя и исключение влияния петель друг на друга. Данная проблема заключается в том, что при работе системы автоматики петли будут закрываться сервоприводами независимо друг от друга. При закрытии одних петель, расход воды на оставшихся петлях будет увеличиваться. Увеличение расхода воды происходит за счёт того, что стандартный трёхскоростной насос устроен таким образом, что при уменьшении расхода, он самостоятельно увеличивает напор, а в петлях теплого пола при увеличении напора создаваемого насосом увеличивается расход. Приведем конкретный пример:

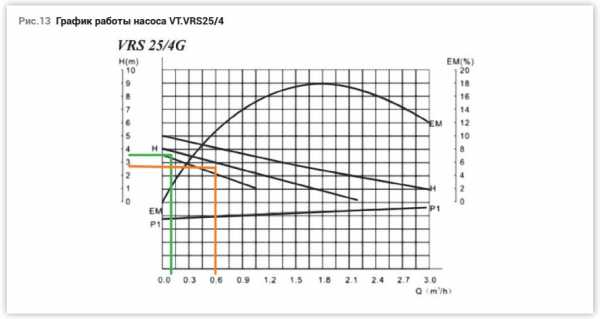

Предположим, что у нас имеется насосно-смесительный узел с насосом 25/4, настроенным на скорость «2». К нему подключен коллекторный блок с пятью выходами. Так же предположим, что длина всех петель одинаковая, и при этом все петли настроены на одинаковый расход 2 л/мин (0,12 м³/ч). По графику (оранжевые линии на рис. 13) можно увидеть, что все петли при таком расходе (суммарный расход составит 0,6 м³/ч) будут иметь потерю давления 3 м вод.ст. (или 30 кПа).

Но что произойдет, если 4 из 5 петель закроют сервоприводы. В этом случае расход воды будет стремиться к расходу через одну петлю, т.е. 0,12 м³/ч. Но при этом такой расход будет идти и через насос. Насос же в свою очередь при изменении расхода, увеличит напор до 4 м вод ст. (зеленые линии на рис. 13). В свою очередь расход по единственной оставшейся петле увеличится. Данная задача выходит за рамки этой статьи и более подробно описана в статье «Особенности расчёта систем отопления с термостатическими клапанами». Стоит отметить, что в результате совместной работы оставшейся петли и насоса в итоге расход и напор установятся в среднем положении. Т.е. расход будет равен примерно 0,3 м³/ч. Отсюда мы видим, что расход воды в оставшейся петле увеличится с 2 до 5 л/мин.

Подобное увеличение расхода повлечет за собой увеличение температуры теплоносителя на выходе из этой петли, что в свою очередь увеличит среднюю температуру пола. Возможно, подобные колебания средней температуры пола для многих пользователей не являются проблемой, однако в грамотной системе отопления недопустимо, чтобы тепловой режим соседних помещений каким либо образом влиял друг на друга.

В этом случае перепускной клапан работает тем же образом, что и для защиты насоса. При закрытии петель напор насоса начинает расти. Перепускной клапан при увеличении напора открывается и перепускает часть теплоносителя в обратный коллектор. За счёт этого напор и расход теплоносителя остается практически неизменным во всех петлях. Для того чтобы перепускной клапан работал в этом режиме, необходимо его настроить на перепад чуть меньший, чем в первом случае. Если коллекторный блок оснащен расходомерами, то определить настройку достаточно просто. Для этого сначала во всех петлях настраивается требуемый расход теплоносителя. Затем выбирается самая короткая петля либо петля с наименьшим расходом. Как правило, это одна и та же петля. Далее при помощи регулирующих клапанов закрываются все петли кроме выбранной, при этом отслеживается изменение расхода в выбранной петле. Как только все петли будут закрыты, необходимо начать открывать перепускной клапан (уменьшать давление открытия). Клапан открывается до тех пор, пока расход воды в оставшейся петле не вернется к изначальному значению. На этом настройка перепускного клапана считается оконченной. Если после насосно-смесительного узла установлен коллекторный блок без расходомеров, то единственный известный автору статьи способ настройки перепускного – это рассчитать потерю давления в самой длинной петле и выставить это значение на клапане.


Как и ранее, данную функцию может взять на себя система автоматики. А именно – насос с частотным управлением типа VT.VRS25/4EA. У такого насоса есть режим, при котором он автоматически изменяет скорость вращения рабочего колеса при изменении расхода, поддерживая постоянный напор. Но подобные насосы, как правило, дороже обычных трёхскоростных наcосов, и их установка требует технико-экономического обоснования.

И наконец, функция поддержания узла в рабочем режиме в течении длительных простоев. Бывают ситуации, особенно в осенне-весенний период, когда средняя температура днём на улице достаточно высокая, и отопление большую часть дня не работает. Ночью температура на улице опускается, и в этот момент отопление включается. Вода в трубах в период простоя днём без циркуляции остывает, и когда автоматика вечером дает команду на запуск системы, требуется некоторое время, пока остывшая вода сменится горячей водой из котла.

Если система достаточно объёмная, то нагрев займет некоторое время. В случае же использования перепускного клапана насосно-смесительный узел будет работать и поддерживать температуру воды на заданном уровне в течении всего дня. При этом, если вода в самом узле остынет, то за счёт термостатического клапана узел подаст небольшое количество горячего теплоносителя в контур и оставит температуру на заданном уровне. Узел в любой момент будет готов подать воду с требуемой температурой в контур системы напольного отопления.

Как уже было сказано выше, функции перепускного клапана не всегда нужны, и при желании их могут на себя взять другие элементы, такие как коммуникаторы или насосы с частотным преобразователем.

Именно поэтому в 2016 году специалистами компании VALTEC был разработан насосно-смесительный узел VT.VALMIX (рис. 14). Данный узел оптимизирован и имеет более компактный корпус и, в отличие от узла VT.COMBI, не имеет встроенного перепускного клапана. Однако в этом узле, так же как и в узле VT.COMBI, имеется балансировочный клапан байпаса, балансировочный клапан первичного контура, которые позволяют осуществить его настройку практически для любой системы.

В конце статьи приведу наиболее часто встречающиеся вопросы, не освещенные выше и ответы на них:

Вопрос 1. Почему регулировка температуры воздуха в комнате, отапливаемой теплым полом, осуществляется только в режиме «открыто/закрыто»? Почему нельзя отрегулировать температуру, как на радиаторе - постепенным уменьшением расхода?

Действительно, можно осуществить регулировку систем напольного отопления «вентилем» и снижать мощность теплого пола, снижая расход через петли. Однако к теплому полу, в отличие от радиаторов, предъявляются дополнительные требования. Одно из таких требований - это распределение температур на поверхности пола. В случае, если разница температур по поверхности пола будет слишком высока, она будет явственно ощущаться человеком, что будет доставлять дискомфорт. Разница температур на поверхности пола зависит от шага укладки трубопроводов и разности температур воды на входе и выходе из петли теплого пола. И если шаг трубы во время эксплуатации вряд ли поменяется, то разность температур - это величина не постоянная, и зависит она в основном от расхода. Уменьшение расхода в два раза приведет к тому, что разница температур теплоносителя увеличиться в два раза.

Вопрос 2. У меня установлен насосно-смесительный узел и контроллер VT.K200. По графику регулирования контроллер должен поддерживать на входе в систему напольного отопления температуру 30 ºС. А у меня по факту термометр на самом контроллере показывает температуру 35 ºС. Почему так происходит?

В этом случае ситуация с завышенной температурой связана с тем, что балансировочный клапан байпаса закрыт сильнее, чем это требуется. Проверить это легко – если в тот момент, когда после узла завышена температура, сервопривод полностью закрыт (цилиндр сервопривода находится в нижнем положении) (рис. 15, 16), то это значит, что контроллер и так уже полностью перекрыл подачу горячей воды в насосно-смесительный узел и в данный момент просто находится в режиме ожидания пока температура в контуре теплого пола опять не опустится до необходимого уровня.


Это произошло из за того, что перед узлом резко выросла температура воды из-за запуска системы после простоя, либо из- за резкого пуска котла. Клапан не смог молниеносно среагировать на подобные изменения, и узел «зачерпнул» слишком много горячей воды.

Данная проблема решается увеличением позиции настройки балансировочного клапана байпаса и, если он и так настроен в максимальное положение, то балансировочным клапаном первичного контура.

Автор: Жигалов Д.В.

© Правообладатель ООО «Веста Регионы», 2010
Все авторские права защищены. При копировании статьи ссылка на правообладателя и/или на сайт www.valtec.ru обязательна.

valtec.ru

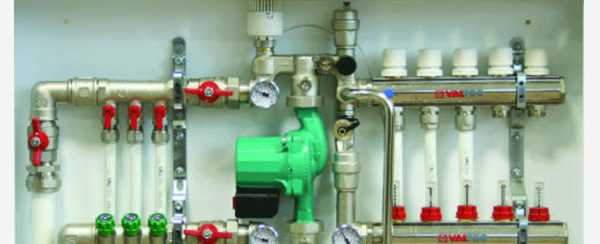

Смесительный узел для теплого пола VALTEC COMBI

28 августа 2015г.

Обустраивая в своих апартаментах теплые полы, вы непременно столкнетесь с необходимостью выбора качественного, высокоэффективного и производительного насосно-смесительного узла. Для чего это нужно? Именно от выбора данного элемента будет зависеть эффективность работы всей системы теплых полов, а также уровень комфорта, которого вам удастся достичь в процессе проведения столь сложных монтажных процедур. Из всего перечня современных насос но- смесительных узлов, мы бы хотели порекомендовать вам систему под названием VALTEC COMBI, которая характеризуется всеми теми преимуществами, которые необходимы элементам данного типа в системе современных теплых полов.

Итак, насосно-смесительный узел VALTEC COMBI – это узловой элемент водяных теплых полов, предназначающийся для приготовления теплоносителя, уровень температуры которого будет находиться в пределах 20-60 градусов Цельсия, в зависимости от выставленных пользовательских настроек.

Необходимая температура при этом будет достигнута путем подмеса жидкости, которая берется из обратной линии (т 21). Что касается процесса регулирования, то он будет осуществляться при активном использовании клапана двухходового типа(1). Его устанавливают в подающий коллектор. Процесс управления данным клапаном осуществляется с помощью термостатической головки. Ее, в свою очередь, дополнительно оснащают погружным датчиком, который устанавливается на выходе смесительного узла(4а). Погружной датчик будет управлять двухходовым клапаном в том случае, если вы будете использовать отопительный контроллер. В системе VALTEC COMBI также используется балансировочный клапан, который расположен в линии подмеса(7). С его помощью осуществляется корректное определение сбалансированного соотношения теплоносителя, который будет поступать из первичного контура (прямая линия) и вторичного контура (обратная линия).

Что касается других узловых элементов, которые также можно причислить к основным, то здесь, в первую очередь, имеются в виду шаровые краны встроенного типа(11), предназначенные для выключения циркуляционного насоса(3). Также, в системе имеются термометры погружного типа(5), воздухоотводчик(9) автоматический и бай пас, оснащаемый перепускным клапаном для выполнения соответствующих задач(12).

 Преимущество насосно-смесительного узла VALTEC COMBI

Теоретически, систему с подобным функционалом можно собрать из отдельных элементов, как говорится, «на коленке». Но полученный узел будет характеризоваться излишней громоздкостью, с вытекающей из этого необходимостью выделения отдельного места под его размещение.

И место это должно быть скрыто от посторонних глаз, поскольку образованный механизм будет характеризоваться малой привлекательностью с эстетической стороны вопроса.

Что же касается насосно- смесительного узла VALTEC COMBI, то он характеризуется компактностью, в виду чего его можно будет разместить в любом удобном для вас месте. При этом заводская сборка полностью исключает возможность допущения ошибок на этапе монтажа. Если вы будете собирать узел вручную, досадные ошибки, которые могут привести к серьезным проблемам со всей системой теплых полов, практически неизбежны, по причине большого количества соединений.

Плюс ко всему, к преимуществам узла VALTEC COMBI можно отнести его надежность и безопасность. В конце концов, речь идет о достойном, уважаемом производителе, который характеризуется практически полным отсутствием бракованных элементов, в чем вы можете убедиться по отзывам пользователей насосно-смесительных узлов.

master-vodoved.ru

устройство своими руками и узел Valtec

Один из основных вопросов при организации теплого пола в доме, как включить низкотемпературный контур теплого пола в систему отопления, где теплоноситель может нагреваться вплоть до 110 градусов, при том что полы нельзя нагревать свыше 28(31)°С? Насосно-смесительный узел для теплого пола как раз и решает эту проблему, притом наиболее эффективным образом.

Если просто и незатейливо поставить ограничительный клапан на контур теплого пола, так чтобы туда поступала лишь малая доля горячей воды от котла, то ни к чему хорошему это не приведет. Поверхность пола будет прогреваться неравномерно, ведь вода в трубах практически не будет перемещаться. Собственной теплопроводности будет недостаточно для равномерного распределения тепла.

Слишком ограниченный ток воды в системе теплого пола не дает воспользоваться и отдельным циркуляционным насосом. Нужно применить решение, способное разом обеспечить и нормальную циркуляцию теплоносителя в системе теплого пола, и регулировать подачу горячего теплоносителя от котла для поддержания необходимой температуры.

Принцип и схема работы

Смесительный узел для теплого пола объединяет входной поток жидкости с обратным, замыкая частично контур теплого пола сам на себя. Это решает проблему с недостатком жидкости для перекачки циркуляционным насосом и равномерным распределением тепла по обогреваемой     поверхности. Можно смело ограничить вплоть до полного перекрытия входной поток от котла, и все равно напор и скорость течения теплоносителя будет оптимальной.

Однако обеспечить циркуляцию мало, необходимо определить оптимальный объем горячего теплоносителя, который необходимо подмешивать в контур для поддержания заданной температуры и восполнения теплопотерь.

Для этого используются трехходовые клапаны, способные объединять два потока в один или наоборот разделять один на два, притом с определенной пропорцией, которую можно изменять. Контроль входного клапана отдается терморегулятору, способному управлять штоком клапана в зависимости от температуры теплоносителя на выходе смесительного узла.

Управление выходным трехходовым клапаном отдается датчику давления. Его задача – своевременно и в нужных пропорциях забирать из контура теплого пола жидкость для поддержания установленного рабочего давления.

Циркуляционный насос обеспечивает круговорот теплоносителя во вторичном контуре теплого пола отдельно.

Для высокотемпературной системы отопления при включенных теплых полах процесс регулировки выглядит следующим образом:

  1. Изначально контур заполнен холодной водой. Чтобы задействовать подогрев пола открывается запорный вентиль на входе смесительного узла и включается циркуляционный насос.
  2. Горячая вода смешивается с минимальным количеством обратки и поступает в контур.
  3. По мере того как пол прогревается, обратка идет теплее, и ее требуется больше для охлаждения поступающей от котла жидкости. Система отопления входит в рабочий режим. Примерно 90% воды поступает к насосу из обратки и всего 10% от котла так, чтобы на выходе смесителя получить 35-40оС при том, что в общей системе отопления теплоноситель нагрет до 90-95оС.

Если теплоотдача повышается, и вода в трубах остывает, смеситель подает больше горячей воды и меньше обратки. При минимальных теплопотерях или прогреве пола вода слабо остывает, и соответственно контур работает полностью на внутренней, замкнутой циркуляции. перекрывая доступ горячей воде.

Для обеспечения бесперебойной подачи теплоносителя со строго заданными параметрами используются еще и:

  • автоматические поплавковые воздухоотводчики;
  • шаровые запорные клапаны;
  • перепускной клапан;
  • байпас;
  • дренажный клапан;
  • термометр для индикации;
  • манометр.

В полном сборе насосно-смесительный узел для теплого пола должен уметь:

  • Контролировать температуру и давление в контуре теплого пола.
  • Обеспечить при необходимости полное отключение для технического обслуживания контура.
  • Настройку температуры обогрева в зависимости от ручных настроек или внешних управляющих сигналов.
  • Возможность совместной установки с коллекторной группой для обслуживания нескольких параллельных контуров.

Устройство своими руками

Готовые смесительные узлы для теплого пола пугают своей стоимостью, а дешевые модели не способны в полной мере обеспечить необходимый уровень комфорта и плавности работы. В этом случае можно собрать устройство своим руками для автоматического или полуавтоматического смешения обратки с общим током горячего теплоносителя.

Схема включения представлена на рисунке.

На рисунке указаны:

  1. Регулирующий клапан с управлением статической термоголовкой;
  2. Балансировочный клапан;
  3. Циркуляционный насос;
  4. Термометр погружной;
  5. Перепускной клапан байпаса;
  6. Балансировочный запорный клапан первичного контура;
  7. Поплавковый автоматический воздухоотводчик;
  8. Дренажный поворотный клапан;
  9. Шаровой вентиль.

Т1, Т2 – вход и выход первичного контура

Т11, Т12 – вход и выход вторичного контура, теплого пола, коллектора.

Простая схема включения не предполагает наличия некоторых элементов, а насос включается параллельно контурам теплого пола. В качестве регулятора выступает трехходовой клапан с управлением от термостатической головки.

При выборе регулировочного клапана следует обязательно уточнять допустимую температуру жидкости, с которой он может работать. Аналогично требования к насосу и пропускным клапанам, шаровым вентилям и дренажным клапанам. Во время сборки выбранной схемы нужно учитывать направление тока теплоносителя и, сверяясь с ним, правильно ориентировать элементы в соответствии с пометками на их корпусе.

Термоголовка для управления регулирующим клапаном должна оборудоваться выносным термометром для установки на выходе смесительного узла, только так можно верно обеспечить смешение горячего теплоносителя с обраткой.

Байпас с пропускным клапаном позволяет контуру адекватно работать даже при полностью перекрытой подаче горячей воды.

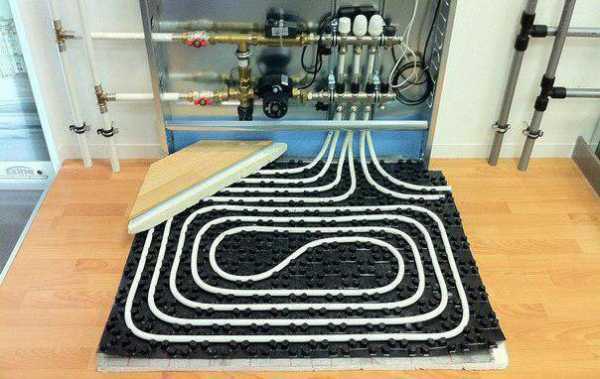

Готовый узел Valtec и его настройка

Бесперебойную работу и долговечность, точность настройки и, в конечном счете, комфорт в доме обеспечат готовые смесительные узлы с насосом от фирмы Valtec. Они уже достаточно давно и заслужено пользуются популярностью, зарекомендовали себя с лучшей стороны.

Компания выпускает готовые смесительные узлы для систем водяного теплого пола любого формата и производительности. Главное достоинство готовых решений – выверенные параметры всех элементов и их слаженная работа. Однако для адекватной работы устройства требуется точная и достаточно продолжительная первичная настройка. В линейке продуктов есть насосно-смесительные узлы VT.Combi.0, VT.Combi.S, VT.DUAL.0 и целый ряд трехходовых и четырехходовых клапанов с терморегулирующими головками.

Настройка готовых насосно-смесительных узлов примерно одинакова и подробна, описана в инструкции к устройству.

Порядок настройки:

  1. Установка давления балансировочного клапана вторичного контура. Разметка на вентиле соответствует расходу воды в пределах от 0 до 5 м3/час.
  2. Настройка балансировочного клапана первичного контура.
  3. Настройка срабатывания перепускного клапана. Он должен открыть ток жидкости через байпас, когда другого пути для циркуляции насосом нет, что устраняет риск выхода насоса из строя.
  4. Настраивается требуемая скорость насоса. Нужно добиться правильной балансировки всех контуров теплого пола, подключенных через смеситель, а также определить допустимую скорость тока теплоносителя.
  5. Устанавливается желаемая температура на терморегуляторе или контроллере, управляющим клапаном посредством сервопривода.
  6. Вся система отопления проверяется по давлению и запускается в рабочем режиме.

Значения, которые следует выставлять на балансировочных клапанах, зависит от параметров системы отопления, номинальной температуры теплоносителя, требуемой температуры воды в системе теплый пол и т.д. Формулы и порядок расчета необходимо сверять с инструкцией к выбранному смесителю в соответствии с требованиями производителя.

udobnovdome.ru

Насосно-смесительные узлы для теплого пола VALTEC COMBIMIX, VALTEC COMBI, Oventrop. Схема насосно-смесительного узла для теплого пола

В условиях современного рынка особого внимания заслуживают насосно-смесительные узлы для теплого пола VALTEC и Oventrop. Конструкции универсальны в использовании. «Валтек» разработан для регулировки температурного режима до 60 градусов по Цельсию, «Овентроп» до – 90. При выборе изделия следует обратить внимание на уровень допустимого давления. В первом случае он составляет 10 бар, во втором – 6.

Краткое сравнение

Oventrop удобен в бане или ванной, он используется для быстрого прогрева помещений. Производители рекомендуют делать укладку труб под большим слоем бетона. VALTEC исключает наличие насоса в комплектации. Oventrop готов предложить водяные теплые стены и прочие интересные решения, используемые вместе с теплыми полами, позволяющие достичь оптимального режима в здании.

Насосно-смесительные узлы для теплого пола VALTEC радуют большим количеством фурнитуры, дополнительной автоматики, что очень удобно для создания системы «умный дом». Для более детального ознакомления ниже рассмотрены краткие характеристики приборов.

VALTEC COMBIMIX: основные характеристики

COMBI – коллекторный блок, оснащенный терморегулирующей головкой с отдельным погружным термодатчиком. Конструкция оборудована расходомерами и ручными клапанами регулировки нагрева жидкости, автоматическими воздухоотводами и дренажем.

Насосно-смесительные узлы для теплого пола VALTEC характеризуются следующими параметрами:

- Сечение коллекторов – 1 дюйм (25, 4 мм).

- Количество патрубков – 12.

- Сечение труб – ¾ дюйма, резьба – внешняя, соединение по стандарту «евроконус».

- Температурный режим воды в системе – до 90 °С, давление – до 10 бар.

- Длина насосной системы – 18 см.

- Пределы температурных настроек – 20-60°С.

- Коэффициент пропускного действия – 2,75 м3/час.

Эксплуатационные характеристики

Насосно-смесительные узлы для теплого пола применяются для создания циркуляционной системы трубок с низким температурным режимом жидкости. Регулировка комфортного микроклимата осуществляется путем контроля поступления жидкости и расхода в обратке, взаимосвязи контуров.

Эксплуатация смесительных узлов осуществляется в системе подогрева полов, стен, открытых площадей, тепличного и парникового грунта. Конструкции применяются совместно с коллекторами при соблюдении межцентрового расстояния в 20 см. Насосно-смесительный узел для теплого пола обладает небольшими размерами, что очень удобно при размещении на небольших участках.

Какие задачи решает система COMBI?

Узел позволяет увеличить интенсивность прохождения жидкости в петлях пола и снизить температурный режим до установленного уровня. Этому способствует смешение её с охлажденной водой, поступающей из петель системы «теплый пол». Система COMBI создана для тепловой нагрузки до 20 КВт.

Коллекторный шкаф имеет подключенный к узлу распределитель для подсоединения отопительных контуров (справа от узла COMBI). На подающем коллекторе размещаются балансировочные клапаны с поплавковым расходомером для согласованной работы витков. При отсутствии балансировки между петлями жидкость будет проходить по короткому пути, игнорируя длинные витки.

Нагретая жидкость поступает в насосно-смесительный узел для теплого пола VALTEC через клапан термостата. Установка головки температурного датчика позволяет достичь автоматической регулировки клапана (открытия/закрытия). Поддержание заданного нагрева жидкости соответствует установленному уровню подогрева системы «теплый пол» (20-60С°).

На обратке коллектора размещены клапаны регулировки для подключения сервоприводов, позволяющие управлять температурным режимом в комнатах с помощью реле. Регулирование осуществляется вручную посредством колпачков, включенных в комплектацию.

Назначение блока

Насосно-смесительный узел для системы теплых полов предназначен для смешения воды из радиаторной системы с холодной жидкостью, приходящей от контуров системы «теплый пол». Она перемещается с помощью циркуляционного насоса. Из узла жидкость проникает в подающий коллектор и проходит по контурам напольной системы. При этом температура жидкости снижается, обогревая здание, и возвращается в коллектор. Из обратки холодная жидкость проходит через узел, цикл повторяется.

Температурный контроль

Для регулировки температурного режима на входной части узла размещается контрольный клапан с термоголовкой. Схема насосно-смесительного узла для теплого пола указывает на наличие выносного термодатчика, помещаемого перед коллектором подачи. Нагрев жидкости в системе задается вручную по шкале термоголовки. При увеличении параметров происходит автоматическое закрытие клапана, прекращающего поступление в узел горячего теплоносителя. При остывании воды клапан открывает доступ к горячему теплоносителю. Это позволяет обеспечить постоянную температуру на выходе из блока.

Для настройки проектного соотношения между прогретой и холодной жидкостью, поступающей на вход насоса, предусмотрены два ручных балансировочных клапана. Насосно-смесительный узел для теплого пола, своими руками установленный, имеет первый вентиль на обратном коллекторе. Он позволяет настроить объем холодного теплоносителя, поступающего на смесительный узел. Второй клапан установлен на выходе из узла, перед трубкой соединения к обратному контуру радиаторов. Он способствует настройке объема нагретой жидкости, попадающей в узел.

При правильной установке режима клапан термостата принимает среднее положение и влияет на увеличение или уменьшение подачи теплой воды в узел. Настройка способствует взаимосвязанной работе отопительного контура с прочими системами помещения. При отсутствии балансировки насосно-смесительный узел для теплого пола VALTEC COMBIMIX перекачивает через себя больше жидкости, чем требуется по расчету, забирая её у других систем.

Необходимость термореле

Для автоматической регулировки температурного режима служат комнатные реле, подключенные к коллекторным сервоприводам. При сохранении комфортного микроклимата в комнате обогрев не производится, клапан закрыт на коллекторе. При снижении температурного режима ниже установленного показателя термореле обеспечивает подачу питания на сервопривод, труба открывается. При закрытых петлях, срабатывает перепускной клапан узла, жидкость циркулирует по меньшему кругу за счет байпас, предотвращая перегрузку насоса.

Принцип действия COMBI.S

Для работы с датчиком погодной зависимости VT.K200.M разработан насосно-смесительный узел для теплого пола VALTEC COMBI.S. Вместо термоголовки жидкости клапана реле установлен аналоговый сервопривод, работающий от контроллера по графику. Для внешних температурных режимов предусмотрен соответствующий нагрев теплоносителя. Это влияет на редкую сработку комнатных термореле при открывании окна или дверей. Нагрев пола позволяет поддерживать точный расчетный уровень, исключая колебания вокруг настроенных показателей от максимума (при открытом приводе) до минимума. Комфортность микроклимата имеет более высокий уровень.

На узлах COMBI.S температурный режим теплоносителя определяется контроллером по установленному пользователем графику и данным датчиков для измерения уровня нагрева жидкости и воздуха. Аналогичные устройства включает насосно-смесительный узел для теплого пола Oventrop.

Циркуляционный насос позволяет ускорить прохождение жидкости на обратке. Часть ее поступает из контура подачи. При обратном прохождении поток остывшей жидкости делится на 2 части, подходя к насосной системе и основному узлу. Соотношение протока, направленного к насосу и подаче, настраивается через клапаны. Если расход обратного патрубка не соответствует установленным параметрам (перекрыты коллекторные вентили), срабатывает перепускной клапан, необходимый для постоянного расхода жидкости, циркулирующей через насос. Внешний контроль эксплуатации узла осуществляют погодозависимые термореле.

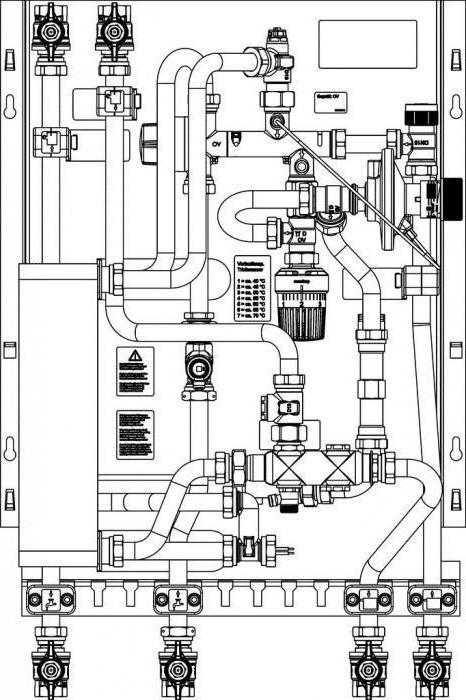

Блоки Oventrop

Система предназначена для размещения низкотемпературных контуров обогрева помещения с принудительной циркуляцией. Главная задача прибора заключается в подмесе жидкости из обратки.

Классификация узлов:

- Перепускная и запорно-присоединительная группа ("Мультифлекс" ФЗБ, ВЦЕ и ВЗБ).

- Поворотная серия ("Мультиблок" ТФ и ФЗБ).

- Угловой вариант приборов ("Мультиблок" Т, "Мультифлекс" Ф ВЦЕ и Ф ЗБУ).

- Проходной тип устройств ("Мультиблок" Т).

- Присоединительная группа ("Мультифлекс" Ф ЦЕ, ВЦЕ и Ф ЗБУ).

- Насосно-смесительная серия ("Регуфлур").

Характерные особенности узлов

Параметры конструкций:

- подача воды - 3,5 м3/ч;

- мощность - 90 Вт;

- температурный режим в подающем контуре - 50-95 градусов по Цельсию;

- предел рабочего давления - 6 бар;

- настройка температурных режимов - от 20 до 50 градусов по Цельсию;

- напряжение - 230 В/50 Гц.

Блоки используются в напольной системе отопления и в отдельных насосных станциях Oventrop. В первом случае они подсоединяются к металлической гребенке для обогрева пола (например, модель Regufloor H), позволяя комбинировать радиаторный и панельный обогревы.

Для децентрализованной нормализации температурного режима в подающем контуре применяется узел Regufloor H. Его работа обеспечивает автоматический режим в зданиях площадью до 200 м2 и расходом тепловой энергии около 75 Вт/м2.

Конструктивные особенности

Комплектация включает основные элементы:

- Трехходовые вентили, оснащенные соединительной резьбой М 30х1,5 мм сечением 2 см.

- Термореле с накладными датчиками и теплопроводным цоколем.

- Энергосберегающий циркуляционный насос со встроенным электрическим регулятором мощности.

- Терморегулятор с максимальным ограничением для поддержания оптимального микроклимата.

Для создания погодозависимой регулировки используется коллекторная группа Oventrop серии Regufloor HW. Блок поставляется в готовом виде для быстрого подключения. Он позволяет присоединить от 2 до 12 контуров и используется при подключении систем с 2-4 трубами.

Серия Regufloor HX позволяет разделить системы напольного обогрева и радиаторных труб посредством теплообменника. Регулирующий вентиль размещается на входе первичного контура. Температурные параметры устанавливаются с использованием погружных датчиков во вторичном контуре

Обо всех насосно-смесительнх блоках отзывы потребителей положительные - обе фирмы проверены и удовлетворяют основным требованиям быстрого монтажа и надежности работы.

autogear.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
